Емкостное сопротивление цепи формула: Формула емкостного сопротивления конденсатора в цепи переменного тока

Емкостное сопротивление в цепи переменного тока формула

Одним из основных устройств в электронике и электротехнике является конденсатор. После замыкания электрической цепи начинается зарядка, после чего он сразу же становится источником тока и напряжения, в нем возникает электродвижущая сила – ЭДС. Одно из основных свойств конденсатора очень точно отражает формула емкостного сопротивления. Данное явление возникает в результате противодействия ЭДС, направленного против источника тока, используемого для зарядки. Источник тока может преодолеть емкостное сопротивление лишь путем существенных затрат его собственной энергии, которая становится энергией электрического поля конденсатора.

При разрядке устройства вся эта энергия возвращается обратно в цепь, превращаясь в энергию электрического тока. Поэтому емкостное сопротивление можно отнести к реактивному, не вызывающему безвозвратных энергетических потерь. Зарядка конденсатора происходит до того уровня напряжения, которое отдается источником питания.

Емкостное сопротивление конденсатора

Конденсаторы относятся к наиболее распространенным элементам, используемым в различных электронных схемах. Они разделяются на типы, обладающие характерными особенностями, параметрами и индивидуальными свойствами. Простейший конденсатор состоит из двух металлических пластин – электродов, разделенных слоем диэлектрика. На каждом из них имеется собственный вывод, через который осуществляется подключение к электрической цепи.

Существуют качества, присущие только конденсаторам. Например, они совершенно не пропускают через себя постоянный ток, хотя и заряжаются от него. После полной зарядки емкости, течение тока полностью прекращается, а внутреннее сопротивление устройства принимает бесконечно высокое значение.

Совершенно по-другому на конденсатор воздействует переменный ток, вполне свободно протекающий через емкость. Подобное состояние объясняется постоянными процессами зарядки-разрядки элемента. В этом случае действует не только активное сопротивление проводников, но и емкостное сопротивление самого конденсатора, возникающее как раз в результате его постоянной зарядки и разрядки.

Электрические параметры и свойства конденсаторов могут отличаться, в зависимости от различных факторов. В первую очередь они зависят от размеров и формы изделия, а также от типа диэлектрика. В разных типах устройств диэлектриком может служить бумага, воздух, пластик, стекло, слюда, керамика и другие материалы. В электролитических конденсаторах используются алюминий-электролит и тантал-электролит, что обеспечивает им повышенную емкость.

Названия других элементов определяются материалами обычных диэлектриков. Поэтому они относятся к категории бумажных, керамических, стеклянных и т.д. Каждый из них, в соответствии с характеристиками и особенностями, применяется в конкретных электронных схемах, с разными параметрами электротока.

В связи с этим, применение керамических конденсаторов необходимо в тех цепях, где требуется фильтрация высокочастотных помех. Электролитические устройства, наоборот, фильтруют помехи при низких частотах. Если же соединить параллельно оба типа конденсаторов, получится универсальный фильтр, широко применяемый во всех схемах. Несмотря на то, что их емкость является фиксированной величиной, существуют устройства с переменной емкостью, которая достигается путем регулировок за счет изменение взаимного перекрытия пластин. Типичным примером служат конденсаторы для подстройки, используемые при регулировке радиоэлектронной аппаратуры.

Емкостное сопротивление в цепи переменного тока

При включении конденсатора в цепь постоянного тока, на протяжении короткого периода времени будет наблюдаться течение по цепи зарядного тока. По окончании зарядки, когда напряжение конденсатора будет соответствовать напряжению источника тока, кратковременное течение тока в цепи прекратится. Таким образом, полностью заряженный конденсатор при постоянном токе будет своеобразным разрывом цепи или сопротивлением с бесконечно большим значением. При переменном токе конденсатор будет вести себя совершенно иначе. Его зарядка в такой цепи будет осуществляться поочередно в разных направлениях. Течение переменного тока в цепи в это время не прерывается.

Более подробное рассмотрение этого процесса указывает на нулевое значение напряжения в конденсаторе в момент его включения. После поступления к нему переменного напряжения сети начнется зарядка. В это время сетевое напряжение будет возрастать на протяжении первой четверти периода. По мере того как на обкладках накапливаются заряды, происходит увеличение напряжения самого конденсатора. После того как сетевое напряжение в конце первой четверти периода станет максимальным, зарядка прекращается и значение тока в цепи станет равным нулю.

Существует формула для определения тока в цепи конденсатора: I = ∆q/∆t, где q является количеством электричества, протекающим по цепи в течение промежутка времени t. В соответствии с законами электростатики, количество электричества в устройстве составит: q = C x Uc = C x U. В этой формуле С будет емкостью конденсатора, U – напряжением сети, Uc – напряжением на обкладках элемента. В окончательном виде формула тока в цепи будет выглядеть следующим образом: i = C x (∆Uc/∆t) = C x (∆U/∆t).

При наступлении второй четверти периода произойдет уменьшение сетевого напряжения и начнется разрядка конденсатора. Ток в цепи изменит свое направление и будет течь в обратную сторону. В следующей половине периода направление сетевого напряжения изменится, наступит перезарядка элемента, а потом он вновь начнет разряжаться. Ток, присутствующий в цепи с конденсаторной емкостью, будет опережать по фазе напряжение на обкладках на 90 градусов.

Установлено что изменения тока конденсатора происходят со скоростью, находящейся в пропорциональной зависимости с угловой частотой ω. Поэтому в соответствии с уже известной формулой тока в цепи i = C x (∆U/∆t), аналогично получается, что действующее значение тока также будет представлять собой пропорцию между скоростью изменения напряжения и угловой частотой ω: I = 2π x f x C x U.

Далее уже совсем несложно установить значение емкостного сопротивления или реактивного сопротивления емкости: xc = 1/2π x f x C = 1/ ω x C. Данный параметр вычисляется, когда конденсаторная емкость включается в цепь переменного тока. Поэтому в соответствии с законом Ома в цепи переменного тока с включенным конденсатором, значение силы тока будет следующим: I = U/xc, а напряжение на обкладках составит: Uc = Ic x xc.

Часть сетевого напряжения, приходящаяся на конденсатор, получила название емкостного падения напряжения. Она известна также, как реактивная слагающая напряжения, обозначаемая символом Uc. Величина емкостного сопротивления хс, так же, как и значение индуктивного сопротивления xi напрямую связана с частотой переменного тока.

Электросопротивление — это параметр в электротехнике, характеризующий возможность вещества препятствовать прохождению электричества. В зависимости от качеств материала, электросопротивляемость может уменьшаться до крайне маленьких величин (микромилиОмы — у проводников, металлов) или повышаться до огромных значений (ГигаОмы — изоляторов, диэлектриков). Величина противоположная сопротивлению — проводимость.

Что такое

Цепь, по которой протекает непостоянный ток, обладает полным сопротивлением. Вычисляется оно по сумме активного и реактивного сопротивлений, возведенных в квадрат.

Графическое изображение этой формулы представляет собой треугольник. Его катеты представлены активным и реактивным сопротивлениями, а гипотенуза полным электросопротивлением.

Емкостное электросопротивление (Xc) является одним из видов реактивного сопротивления. Этот показатель характеризует противодействие электроемкости в цепи электротоку с переменными параметрами. Преобразование электроэнергии в тепловую в момент протекания электричества сквозь емкость не возникает (свойство реактивного сопротивления). Вместо этого осуществляется передача энергии электрического тока электрическому полю и обратно. Потерь энергии при таком обмене не происходит.

Емкостное сопротивление конденсатора можно сравнить с кастрюлей, наполняемой жидкостью, при полном заполнении ее объема она переворачивается, выливая содержимое, а затем наполняется заново. После достижения максимального заряда конденсатора происходит разрядка, затем он заряжается вновь.

Дополнительная информация: Конденсатор цепи способен накопить лишь ограниченную величину заряда до перемены полярности напряжения. По данной причине непостоянный ток не падает до нуля, важное отличие от постоянного электричества. Низкие значения частоты тока соответствуют низким показателям заряда, накопленного конденсатором, низким значениям противодействия электричеству, что придает реактивные свойства.

По сути, Xc — это противостояние электродвижущей силы конденсатора, уровню его заряда.

От чего зависит сопротивление конденсаторов цепей переменного тока

Показатели его, зависят не только от емкостных характеристик последнего, но и от частотной характеристики электротока, протекающего по цепи. Когда речь идет о сопротивлении резистора, то говорится о параметрах самого резистора, например, материале, форме, но полностью отсутствует взаимосвязь сопротивления его и показателей частоты электричества цепи (речь идет об идеальном резисторе, паразитные параметры которому не характерны). Когда речь идет об устройстве накопления энергии и заряда электрического поля — все иначе. Конденсатор одной и той же емкости при разных частотах тока обладает неодинаковым уровнем сопротивления. Амплитуда протекающего через него электричества при постоянной амплитуде напряжения обладает разной величиной.

Рассматривая эту формулу сопротивления конденсатора в цепи переменного тока, к каким выводам можно прийти? При повышении частотных показателей сигнала, электросопротивляемость конденсатора снижается.

При повышении емкостных характеристик устройства для накопления заряда и энергии электрического поля Xc переменного электричества, проходящего сквозь него, будет стремиться вниз.

Момент приближения значений частоты к нулевым отметкам на оси (когда переменный электроток становится похож своими параметрами на постоянный), сопровождается возрастанием Xc конденсатора до беспредельных величин. Это действительно так: известно, что конденсатор сети постоянного тока является фактически разрывом цепи. Реальная электросопротивляемость, естественно, не бесконечна, ее ограничивает уровень конденсаторной утечки. Но величины его остаются на высоком уровне, который невозможно не учитывать.

При возрастании цифр частоты до уровня бесконечных значений, емкостное сопротивление электроконденсатора стремится к нулевым отметкам. Такое характеризует идеальные модели. В реальных условиях конденсатор имеет неприятные характеристики (такие как индуктивность и сопротивления утечек), поэтому снижение емкостного сопротивления происходит до определенных значений, после которых оно возрастает.

Обратите внимание! При подключении конденсатора к цепочке электричества с переменными параметрами, его мощность не тратится, потому что фазовые характеристики напряжения и силы тока сдвинуты на 90° в отношении друг друга. В одну четверть периода происходит зарядка электроконденсатора (энергия запасается в его электрополе), в следующее время происходит его разрядка, энергия поступает обратно в цепочку. Его электросопротивляемость является безваттной, реактивной.

Причины ёмкостного сопротивления

Причиной возникновения сопротивления емкостного считается уровень напряжения, возникающий на конденсаторе в процессе его заряда. Вектор его действия встречен вектору напряжения источника электричества, потому создает помеху воспроизведению электротока этим источником.

Как рассчитать Xc

Сила тока цепи с постоянными показателями напряжения в момент работы электроконденсатора равно 0. Ее значения в цепи с переменным напряжением после подключения конденсатора I ? 0. В итоге, цепочке с непостоянным напряжением конденсатор придает Xc меньшее, чем цепочке с неизменным показателем напряжения.

Получается, что изменения напряжения отличаются по фазе от изменений тока на π/2.

По закону, сформулированному Омом, показатели силы электротока находятся в прямой пропорциональной зависимости от величины напряжения цепи. Формула вычисления наибольших величин напряженности и силы тока:

f — показатель частоты непостоянного тока, измеряется в герцах;

ω — показатель угловой частоты тока;

С — размер конденсатора в фарадах.

Важно! Xc не выступает параметром проводника, оно находится в зависимости от такой характеристики электроцепи, как частота электротока.

Повышение значений данной величины вызывает рост пропускающей способности конденсатора (предел его сопротивления току непостоянному понижается).

Представим, к цепи подключен конденсатор, емкостью 1 мкФ. Необходимо вычислить, уровень емкостного сопротивления при величине частоты 50 Гц и как изменится емкостное сопротивление цепи переменного тока при частоте 1 кГц. Амплитуда напряжения, подведенного к конденсатору, составляет 50 В.

После введения данных в формулу, определяющую Xc, и получаются значения:

Емкостное сопротивление приравнивается к соотношению отклонений колебаний напряжения зажимов электрической цепочки с емкостными параметрами (с небольшими индуктивным и активным сопротивлениями) к колебаниям электротока цепочки. Она равнозначна электроконденсатору.

В чем измеряется емкостное электросопротивление

R представлено отношением напряжения к силе тока замкнутой электрической цепи, по закону Ома. Единицы измерения — Ом. Xc, как его разновидность, тоже измеряется в Омах.

Конденсаторы применяются при изготовлении фильтров. При параллельном присоединении к цепи, он способен задерживать высокие частоты, при последовательном удаляет низкие. Также они используются с целью отсечения переменной части от постоянной. Он незаменим в радиотехнике, при производстве датчиков приближения, для контроля процессов производства. Технологии, обладающие выше описанными свойствами, используются во всех областях промышленности.

В цепях переменного тока выделяют следующие виды сопротивлений.

Активное. Активным называют сопротивление резистора. Условное обозначение

Единицей измерения сопротивления является Ом. Сопротивление резистора не зависит от частоты.

Реактивное. В разделе реактивные выделяют три вида сопротивлений: индуктивное xL и емкостное хс и собственно реактивное. Для индуктивного сопротивления выше была получена формула X_L = ωL. Единицей измерения индуктивного сопротивления также является Ом. Величина xL линейно зависит от частоты.

Для емкостного сопротивления выше была получена формула X_C = 1 / ωC. Единицей измерения емкостного сопротивления является Ом. Величина хс зависит от частоты по обратно-пропорциональному закону. Просто реактивным сопротивлением цепи называют величину X = X_L — X_C.

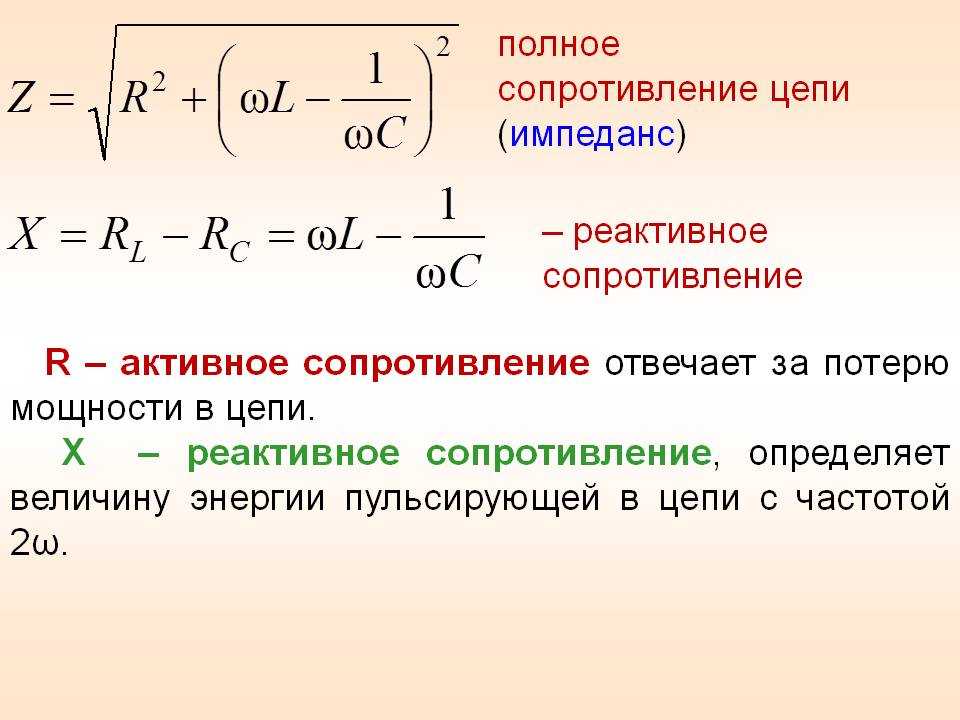

Полное сопротивление. Полным сопротивлением цепи называют величину

.

Из этого соотношения следует, что сопротивления Z, R и X образуют треугольник: Z – гипотенуза, R и X – катеты. Для удобства в этом треугольнике рассматривают угол φ, который определяют уравнением

и называют углом сдвига фаз. С учетом него можно дать дополнительные связи

2.6. Мощности в цепях переменного тока

По аналогии с мощностью в цепях постоянного тока P = U I, в цепях переменного тока рассматривают мгновенную мощность p = u i. Для упрощения рассмотрим мгновенную мощность в каждом из элементов R, L и С отдельно.

Элемент r (резистор)

Зададим напряжение и ток в виде соотношений

Известно, что для резистора ψ_u = ψ_i, тогда для р получим

Из уравнения (2.32) видно, что мгновенная мощность всегда больше нуля и изменяется во времени. В таких случаях принять рассматривать среднюю за период Т мощность

.

Если записать U_m и I_m через действующие значения U и I: ,, то получим

По форме уравнение (2.34) совпадает с мощностью на постоянном токе. Величину Р равную произведению действующих значений тока и напряжения называют активной мощностью. Единицей ее измерения является Ватт (Вт).

Элемент l (индуктивность)

Известно, что в индуктивности соотношение фаз ψ_u = ψ_i + 90°. Для мгновенной мощности имеет

.

Усредняя уравнение (2.35) по времени за период Т получим

.

Для количественной оценки мощности в индуктивности используют величину Q_L равную максимальному значению р_L

и называют ее реактивной (индуктивной) мощностью. Единицей ее измерения выбрали ВАр (вольт-ампер реактивный). Уравнение (2.36) можно записать через действующие значения U и I и используя формулу U_L = I X_L получим

Элемент с (ёмкость)

Известно, что в емкости соотношение фаз ψ_u = ψ_i — 90°. Для мгновенной мощности получаем

Среднее значение за период здесь также равно нулю. По аналогии с уравнением (2.36) вводят величину Q_C = I 2 X_C, которую называют реактивной (емкостной) мощностью. Единицей ее измерения также является ВАр.

Если в цепи присутствуют элементы R, L и С, то активная и реактивная мощности определяются уравнениями

где φ – угол сдвига фаз.

Вводят понятие полной мощности цепи

.

С учетом уравнений (2.37) и (2.39), (2.40) можно записать в виде

Единицей измерения полной мощности является ВА – вольт-ампер.

Формула емкостного сопротивления

После замыкания электрической цепи начинается зарядка, после чего конденсатор сразу же становится источником тока и напряжения, в нем возникает электродвижущая сила – ЭДС. Одно из основных свойств конденсатора очень точно отражает формула емкостного сопротивления. Данное явление возникает в результате противодействия ЭДС, направленного против источника тока, используемого для зарядки. Источник тока может преодолеть емкостное сопротивление лишь путем существенных затрат его собственной энергии, которая становится энергией электрического поля конденсатора. При разрядке конденсатор вся энергия возвращается обратно в цепь, превращаясь в энергию электрического тока.

Емкостное сопротивление конденсатора

Конденсаторы относятся к наиболее распространенным элементам, используемым в различных электронных схемах. Они разделяются на типы, обладающие характерными особенностями, параметрами и индивидуальными свойствами. Простейший конденсатор состоит из двух металлических пластин – электродов, разделенных слоем диэлектрика. На каждом из них имеется собственный вывод, через который осуществляется подключение к электрической цепи.

Емкостное сопротивление можно отнести к реактивному, не вызывающему безвозвратных энергетических потерь. Зарядка конденсатора происходит до того уровня напряжения, которое отдается источником питания.

Существуют качества, присущие только конденсаторам. Например, они совершенно не пропускают через себя постоянный ток, хотя и заряжаются от него. После полной зарядки емкости, течение тока полностью прекращается, а внутреннее сопротивление устройства принимает бесконечно высокое значение.

Совершенно по-другому на конденсатор воздействует переменный ток, вполне свободно протекающий через емкость. Подобное состояние объясняется постоянными процессами зарядки-разрядки элемента. В этом случае действует не только активное сопротивление проводников, но и емкостное сопротивление самого конденсатора, возникающее как раз в результате его постоянной зарядки и разрядки.

Электрические параметры и свойства конденсаторов могут отличаться, в зависимости от различных факторов. В первую очередь они зависят от размеров и формы изделия, а также от типа диэлектрика. В разных типах устройств диэлектриком может служить бумага, воздух, пластик, стекло, слюда, керамика и другие материалы. В электролитических конденсаторах используются алюминий-электролит и тантал-электролит, что обеспечивает им повышенную емкость.

Названия других элементов определяются материалами обычных диэлектриков. Поэтому они относятся к категории бумажных, керамических, стеклянных и т.д. Каждый из них, в соответствии с характеристиками и особенностями, применяется в конкретных электронных схемах, с разными параметрами электротока.

В связи с этим, применение керамических конденсаторов необходимо в тех цепях, где требуется фильтрация высокочастотных помех. Электролитические устройства, наоборот, фильтруют помехи при низких частотах. Если же соединить параллельно оба типа конденсаторов, получится универсальный фильтр, широко применяемый во всех схемах. Несмотря на то, что их емкость является фиксированной величиной, существуют устройства с переменной емкостью, которая достигается путем регулировок за счет изменение взаимного перекрытия пластин. Типичным примером служат конденсаторы для подстройки, используемые при регулировке радиоэлектронной аппаратуры.

Емкостное сопротивление в цепи переменного тока

При включении конденсатора в цепь постоянного тока, на протяжении короткого периода времени будет наблюдаться течение по цепи зарядного тока. По окончании зарядки, когда напряжение конденсатора будет соответствовать напряжению источника тока, кратковременное течение тока в цепи прекратится. Таким образом, полностью заряженный конденсатор при постоянном токе будет своеобразным разрывом цепи или сопротивлением с бесконечно большим значением. При переменном токе конденсатор будет вести себя совершенно иначе. Его зарядка в такой цепи будет осуществляться поочередно в разных направлениях. Течение переменного тока в цепи в это время не прерывается.

Более подробное рассмотрение этого процесса указывает на нулевое значение напряжения в конденсаторе в момент его включения. После поступления к нему переменного напряжения сети начнется зарядка. В это время сетевое напряжение будет возрастать на протяжении первой четверти периода. По мере того как на обкладках накапливаются заряды, происходит увеличение напряжения самого конденсатора. После того как сетевое напряжение в конце первой четверти периода станет максимальным, зарядка прекращается и значение тока в цепи станет равным нулю.

Существует формула для определения тока в цепи конденсатора: I = ∆q/∆t, где q является количеством электричества, протекающим по цепи в течение промежутка времени t. В соответствии с законами электростатики, количество электричества в устройстве составит: q = C x Uc = C x U. В этой формуле С будет емкостью конденсатора, U – напряжением сети, Uc – напряжением на обкладках элемента. В окончательном виде формула тока в цепи будет выглядеть следующим образом: i = C x (∆Uc/∆t) = C x (∆U/∆t).

При наступлении второй четверти периода произойдет уменьшение сетевого напряжения и начнется разрядка конденсатора. Ток в цепи изменит свое направление и будет течь в обратную сторону. В следующей половине периода направление сетевого напряжения изменится, наступит перезарядка элемента, а потом он вновь начнет разряжаться. Ток, присутствующий в цепи с конденсаторной емкостью, будет опережать по фазе напряжение на обкладках на 90 градусов.

Установлено что изменения тока конденсатора происходят со скоростью, находящейся в пропорциональной зависимости с угловой частотой ω. Поэтому в соответствии с уже известной формулой тока в цепи i = C x (∆U/∆t), аналогично получается, что действующее значение тока также будет представлять собой пропорцию между скоростью изменения напряжения и угловой частотой ω: I = 2π x f x C x U.

Далее уже совсем несложно установить значение емкостного сопротивления или реактивного сопротивления емкости: xc = 1/2π x f x C = 1/ ω x C. Данный параметр вычисляется, когда конденсаторная емкость включается в цепь переменного тока. Поэтому в соответствии с законом Ома в цепи переменного тока с включенным конденсатором, значение силы тока будет следующим: I = U/xc, а напряжение на обкладках составит: Uc = Ic x xc.

Часть сетевого напряжения, приходящаяся на конденсатор, получила название емкостного падения напряжения. Она известна также, как реактивная слагающая напряжения, обозначаемая символом Uc. Величина емкостного сопротивления хс, так же, как и значение индуктивного сопротивления xi напрямую связана с частотой переменного тока.

Как рассчитать последовательно и параллельно конденсаторы – Kitronik Ltd

Параллельные конденсаторы

Когда конденсаторы соединены друг с другом (бок о бок), это называется параллельным соединением. Это показано ниже. Чтобы рассчитать общую общую емкость ряда конденсаторов, соединенных таким образом, необходимо сложить отдельные емкости по следующей формуле: CTotal = C1 + C2 + C3 и т. д. Пример: Рассчитать общую емкость для этих трех конденсаторов, соединенных параллельно. CTotal = C1 + C2 + C3 = 10F + 22F + 47F = 79Ф

---

Задача 1:

Рассчитайте общую емкость следующих конденсаторов, включенных параллельно.

Конденсаторы серии

Когда конденсаторы соединены один за другим, это называется последовательным соединением. Это показано ниже. Чтобы рассчитать общую общую емкость двух конденсаторов, соединенных таким образом, вы можете использовать следующую формулу:

Cобщ =	C1 x C2	и т. д.
	С1 + С2

Пример: Чтобы рассчитать общую емкость для этих двух последовательно соединенных конденсаторов.

---

Задача 2:

Рассчитайте общую емкость следующих последовательно соединенных конденсаторов.

Три или более последовательно соединенных конденсатора

Для расчета общей общей емкости трех или более конденсаторов, соединенных таким образом, вы можете использовать следующую формулу: и так далее. Пример: Чтобы рассчитать общую емкость для этих трех последовательно соединенных конденсаторов.

---

Задача 3:

Рассчитайте общую емкость следующих последовательно соединенных конденсаторов.

---

Ответы

Задание 1

1 = 232,2 градуса по Фаренгейту 2 = 169,0 градуса по Фаренгейту 3 = 7,0 градуса по Фаренгейту

Задача 2

1 = 2,48F 2 = 14,99F 3 = 4,11F

Задача 3

1 = 3,33F 2 = 1,167F 3 = 0,35F Примечание Значения конденсаторов в этой таблице сохранены высокими (близкими к единице или выше). Это делается для упрощения процесса обучения. В действительности типичные номиналы конденсаторов намного меньше единицы. Загрузите pdf-версию этой страницы здесь. Узнайте больше об авторе читать далее » Если вы нашли эту статью полезной и хотите получать от нас обновления продуктов и бесплатные электронные ресурсы, зарегистрируйтесь здесь. Мы также ненавидим спам и обещаем никогда не продавать и не передавать ваш адрес электронной почты, и вы можете отказаться от подписки в любое время.

©Kitronik Ltd. Вы можете распечатать эту страницу и дать ссылку на нее, но не должны копировать страницу или ее часть без предварительного письменного согласия компании Kitronik.

Предлагаемое Kitronik дополнительное обучение

Понимание значений керамических дисковых конденсаторов

Маркировка керамических дисковых конденсаторов представляет собой двух- или трехзначное значение, в этом руководстве объясняется, как использовать код для определения емкости в фарадах.

Метки: Электронные принципы, Понимание компонентов, Понимание принципов

Калькулятор последовательного подключения конденсаторов

Автор Wojciech Sas, PhD

Отзыв от Bogna Szyk и Jack Bowater

Последнее обновление: 13 октября 2022 г. калькулятор?

Конденсаторы, включенные последовательно и параллельно

Калькулятор последовательного подключения конденсаторов поможет вам оценить эквивалентное значение емкости до 10 отдельных конденсаторов . В тексте вы найдете, как работает последовательное добавление конденсаторов, в чем разница между конденсаторами, включенными последовательно и параллельно, и как это соотносится с комбинацией резисторов.

Если вы хотите ознакомиться с формулами этих явлений (и с физикой!), посмотрите пример — можно вычислить конденсаторы при последовательном напряжении и заряде .

У вас есть схема с параллельным расположением конденсаторов? Отправляйтесь к калькулятору параллельных конденсаторов Omni!

Последовательное добавление конденсаторов

Конденсатор — это электронный компонент, накапливающий электрический заряд (или электрическую энергию). Конденсаторы могут располагаться в цепи как последовательно, так и параллельно, в зависимости от их будущего применения. При последовательном соединении заряд Ом в каждом конденсаторе равен Ом. Почему?

Представьте себе установку, состоящую из последовательно соединенных конденсаторов без источника напряжения . Самый простой способ визуализировать эту ситуацию — использовать конденсаторы с плоскими пластинами, но он также работает для цилиндрических и сферических конденсаторов. В нашем случае каждый из элементов не хранит заряда. Затем мы применяем напряжение на концах цепи.

Посмотрите на первый конденсатор — когда электроны движутся к источнику питания, одна часть конденсатора становится положительно заряженной. В равновесии это значение равно + Q . Фундаментальное свойство конденсатора состоит в том, что абсолютная величина заряда, хранящегося на обеих пластинах, одинакова, но имеет противоположные знаки . В результате второй конец этого элемента имеет заряд -Q . Далее, мы не можем произвести этот заряд из пустоты, поэтому он должен исходить от второго конденсатора, и поэтому он также хранит заряд +Q на соседнем конце. Мы можем продолжать это рассуждение снова и снова, пока не дойдем до последнего элемента. Здесь заряд идет не от соседнего конденсатора, а от источника напряжения.

Вы можете думать об этой проблеме как о черном ящике. Заряд покидает источник питания с одного конца, проходит через коробку и возвращается с другой стороны. Общий заряд должен сохраняться, поэтому входные и выходные значения должны быть эквивалентны.

С другой стороны, напряжение последовательно соединенных конденсаторов, В , представляет собой сумму напряжений каждого в отдельности ( В₁ , В₂ , …). Переставляя общую формулу для емкости, получаем выражение для напряжения по всей цепи:

В = Q/C₁ ,

а также для каждой в отдельности:

В₁ = Q/C₁ , V₂ = Q / C₂ и т. д.

Опять же, добавление конденсаторов последовательно означает суммирование напряжений, поэтому:

В = В₁ + В₂ + … → Q/C = Q/C₁ + Q/C₂ + … .

Мы можем разделить каждую сторону на Q , и тогда получим окончательный вид формулы емкости (или, точнее говоря, ее обратную):

1 / C = 1 / C₁ + 1 / C₂ + … .

Другими словами, обратная величина полной емкости есть сумма обратных величин каждой отдельной емкости .

Микросхема 555 в нестабильном режиме использует два последовательно включенных конденсатора для определения характеристического времени работы. Если вам нужен таймер в вашей схеме, попробуйте наш калькулятор таймера 555.

Как использовать конденсаторы в последовательном калькуляторе?

Давайте рассмотрим вычислительный пример. Какова общая емкость четырех последовательно соединенных конденсаторов, где емкость каждого из них составляет

C₁ = 2 мФ , C₂ = 5 мкФ , C₃ = 6 мкФ , C₄ = 200 нФ ?

🔎 Вы можете быстро расшифровать емкость любого конденсатора с помощью нашего калькулятора конденсаторов.

1. Преобразуйте единицы измерения, чтобы они были одинаковыми. Мы можем использовать научную нотацию, чтобы упростить задачу. Выражая все в терминах F, мы получаем: C₁ = 2·10⁻³ F , C₂ = 5·10⁻⁶ F , C₃ = 6·10⁻⁶ F , C₄ = 2·10⁻⁷ F .

2. Сложите величины, обратные емкости: 1/Кл = 1/(2·10⁻³ Ф) + 1/(5·10⁻⁶ Ф) + 1/(6·10⁻⁶ Ф) + 1/(2· 10⁻⁷ Ф) = 5,367·10⁶ 1/Ф .

3. Оцените обратную эту сумму: C = 1 / (5,367·10⁶ 1/F) = 1,863·10⁻⁷ F .

4. Мы можем записать окончательный результат последовательного добавления конденсаторов, используя соответствующий префикс:

   Кл = 186,3 нФ .

Обратите внимание, что этот результат может быть менее точным, чем результат калькулятора конденсаторов в последовательном соединении, потому что мы не используем здесь столько значащих цифр.

Если вы присмотритесь, то заметите, что результирующая емкость ниже, чем любое из отдельных значений для конденсаторов серии .

Конденсаторы последовательно и параллельно

Как мы уже выяснили, последовательное расположение конденсаторов приводит к уменьшению емкости. Как и следовало ожидать, параллельное соединение конденсаторов увеличивает значение . Мы также можем увидеть некоторое сходство между различными типами электрических элементов:

• Формула для конденсаторов, соединенных последовательно, эквивалентна уравнению для параллельных резисторов.
• Формула для конденсаторов, включенных параллельно, эквивалентна формуле для резисторов, соединенных последовательно.

RC-цепи состоят из комбинации резисторов и конденсаторов. Иногда имеется более одного элемента каждого элемента, но обычно возможно , чтобы превратить каждый из них в один компонент . Если мы расположим конденсаторы параллельно, вы будете знать, как оценить результат!

Некоторые делители напряжения состоят из последовательно соединенных конденсаторов.
