Эмулятор для магнитолы. Эмулятор CD чейнджера для автомагнитолы: обзор популярных моделей и особенности выбора

Что такое эмулятор CD чейнджера для автомагнитолы. Какие бывают виды эмуляторов. Как выбрать подходящую модель. На что обратить внимание при покупке. Особенности установки и настройки.

Что такое эмулятор CD чейнджера и зачем он нужен

Эмулятор CD чейнджера представляет собой устройство, которое позволяет подключить современные источники аудио (USB-накопитель, смартфон и др.) к штатной автомагнитоле, не имеющей соответствующих входов. Он имитирует работу CD чейнджера, который обычно подключается к магнитоле через специальный разъем.

Основные преимущества использования эмулятора:

• Возможность проигрывать MP3 и другие современные аудиоформаты через штатную магнитолу
• Сохранение оригинального внешнего вида салона автомобиля
• Экономия на покупке новой магнитолы с USB
• Возможность управления воспроизведением с кнопок на руле (при наличии)

Виды эмуляторов CD чейнджера

Существует несколько основных типов эмуляторов CD чейнджера:

USB-адаптеры

Самый распространенный вид эмуляторов. Позволяют подключать USB-накопители с музыкой к штатной магнитоле. Обычно имеют дополнительный AUX-вход для подключения смартфона или другого источника звука.

Bluetooth-адаптеры

Обеспечивают беспроводное подключение смартфона или другого устройства по Bluetooth. Позволяют не только проигрывать музыку, но и использовать громкую связь.

iPod/iPhone-адаптеры

Специализированные устройства для подключения техники Apple к штатным магнитолам. Обеспечивают зарядку и управление воспроизведением.

Популярные модели эмуляторов CD чейнджера

Рассмотрим несколько востребованных моделей эмуляторов CD чейнджера:

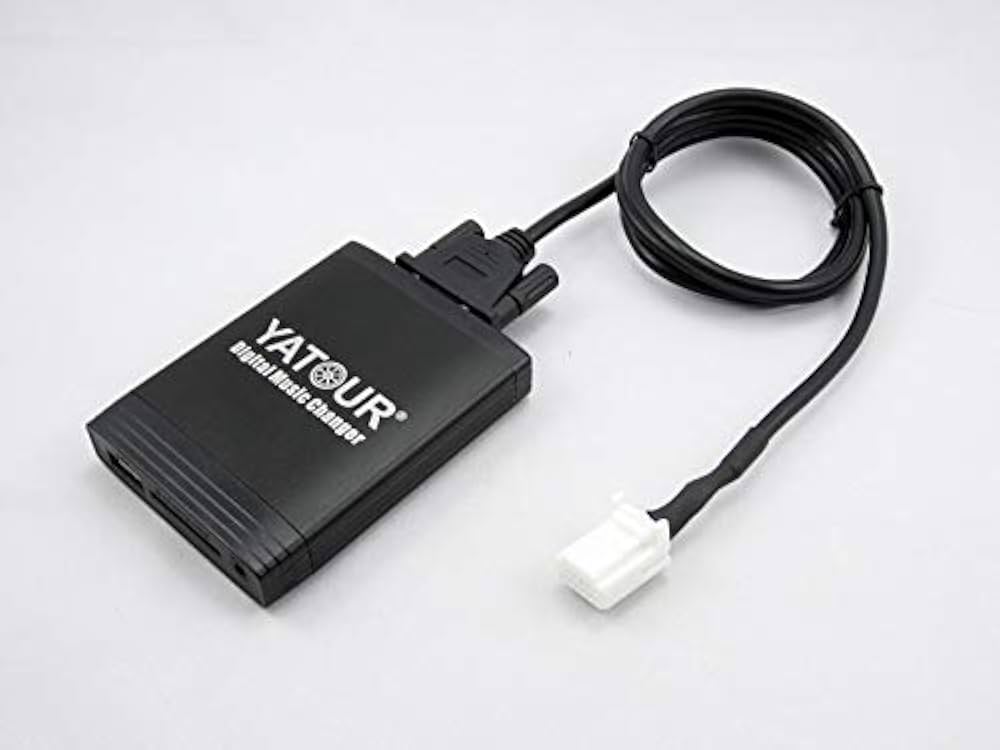

Yatour YT-M06

Один из самых популярных USB-адаптеров. Основные характеристики:

• Совместимость с большинством штатных магнитол
• USB-порт и AUX-вход
• Поддержка SD-карт до 32 ГБ
• Возможность подключения iPod/iPhone
• Эмуляция 6-дискового чейнджера

Grom Audio USB3

Многофункциональный адаптер премиум-класса:

• USB-порт, AUX-вход, Bluetooth
• Поддержка управления с руля
• Воспроизведение музыки с устройств Apple
• Интеграция с штатным дисплеем автомобиля
• Возможность обновления прошивки

Dension Gateway Lite BT

Bluetooth-адаптер с широкими возможностями:

• Беспроводное подключение смартфонов
• USB-порт для флешек
• Поддержка громкой связи
• Интеграция с штатными кнопками управления
• Компактные размеры

На что обратить внимание при выборе эмулятора CD чейнджера

При выборе эмулятора CD чейнджера следует учитывать несколько важных моментов:

Совместимость с автомобилем

Необходимо убедиться, что выбранная модель совместима с маркой и годом выпуска вашего автомобиля, а также конкретной моделью штатной магнитолы. Обычно производители указывают список поддерживаемых автомобилей.

Функциональность

Определитесь, какие возможности вам нужны — только USB, или еще и Bluetooth, поддержка iPod и т.д. Выбирайте модель с оптимальным набором функций.

Качество звука

Обратите внимание на поддерживаемые аудиоформаты и максимальный битрейт. Более дорогие модели обычно обеспечивают лучшее качество звучания.

Удобство использования

Оцените, насколько удобно будет управлять воспроизведением. Важна поддержка управления с руля и отображение информации на дисплее магнитолы.

Надежность

Изучите отзывы о выбранной модели. Обратите внимание на стабильность работы и долговечность устройства.

Особенности установки эмулятора CD чейнджера

Процесс установки эмулятора CD чейнджера может различаться в зависимости от модели автомобиля и самого устройства. Однако можно выделить общие этапы:

1. Демонтаж штатной магнитолы
2. Подключение эмулятора к разъему CD чейнджера на задней панели магнитолы
3. Прокладка кабелей (USB, AUX) в удобное место
4. Установка магнитолы на место
5. Настройка эмулятора согласно инструкции

Важно соблюдать осторожность при работе с электроникой автомобиля. При отсутствии опыта лучше доверить установку специалистам.

Преимущества и недостатки использования эмулятора CD чейнджера

Рассмотрим основные плюсы и минусы применения эмуляторов CD чейнджера:

Преимущества:

• Расширение функциональности штатной магнитолы
• Сохранение оригинального дизайна салона
• Экономия на покупке новой магнитолы
• Возможность использования современных источников аудио
• Сохранение управления с кнопок на руле

Недостатки:

• Необходимость демонтажа магнитолы для установки
• Возможные проблемы совместимости с некоторыми моделями автомобилей
• Ограниченная функциональность по сравнению с современными магнитолами
• Риск повреждения электроники при неправильной установке

Альтернативы эмулятору CD чейнджера

Существуют и другие способы модернизации штатной аудиосистемы автомобиля:

FM-трансмиттер

Простое устройство, передающее звук на свободную FM-частоту. Плюсы: легкая установка, низкая цена. Минусы: невысокое качество звука, возможные помехи.

AUX-кабель

Если магнитола имеет AUX-вход, можно просто подключить к нему смартфон кабелем. Плюсы: дешево и просто. Минусы: нет управления с магнитолы.

Замена штатной магнитолы

Установка новой магнитолы с USB, Bluetooth и другими современными функциями. Плюсы: максимальная функциональность. Минусы: высокая стоимость, изменение внешнего вида салона.

Эмулятор чейнджера
