Что такое эмулятор CD чейнджера для штатной магнитолы. Как работает эмулятор CD чейнджера. Какие преимущества дает использование эмулятора CD чейнджера. Как подключить эмулятор CD чейнджера к штатной магнитоле.
Что такое эмулятор CD чейнджера для штатной магнитолы

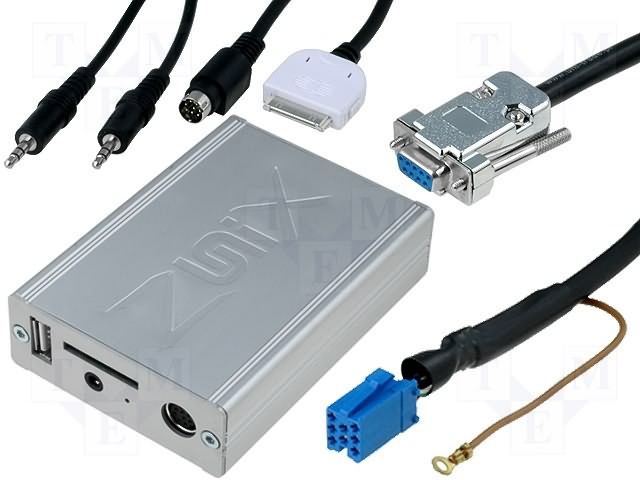

Эмулятор CD чейнджера — это устройство, которое позволяет подключить современные источники аудио (USB-накопитель, SD-карту, смартфон) к штатной автомобильной магнитоле, имитируя работу CD-чейнджера. Это дает возможность прослушивать музыку с цифровых носителей через штатную аудиосистему автомобиля, сохраняя при этом оригинальный внешний вид салона.
Основные функции эмулятора CD чейнджера:
- Подключение USB-флешек и SD-карт с музыкальными файлами
- Воспроизведение аудио через AUX-вход с внешних устройств
- Управление воспроизведением с помощью штатных кнопок магнитолы
- Отображение информации о треках на дисплее магнитолы
- Сохранение оригинального внешнего вида приборной панели автомобиля

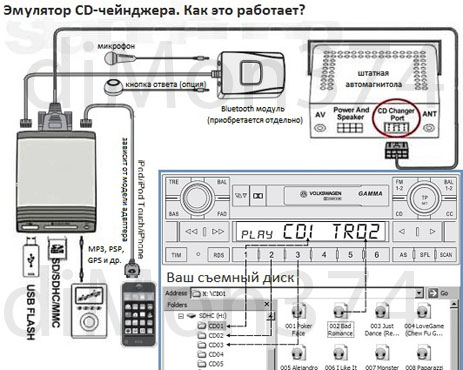

Принцип работы эмулятора CD чейнджера
Эмулятор CD чейнджера подключается к штатной магнитоле через разъем для внешнего CD-чейнджера. Устройство имитирует работу чейнджера, отправляя в магнитолу сигналы, аналогичные сигналам от CD-проигрывателя. При этом воспроизводится аудио с подключенных к эмулятору носителей.

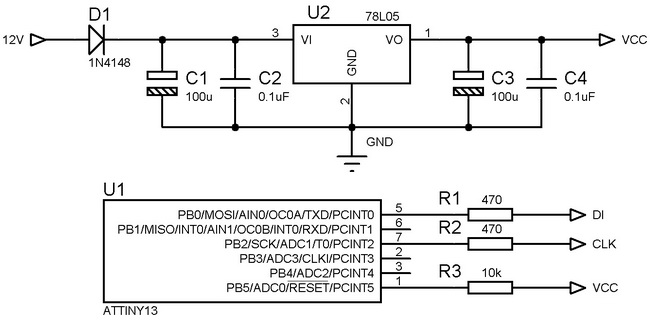

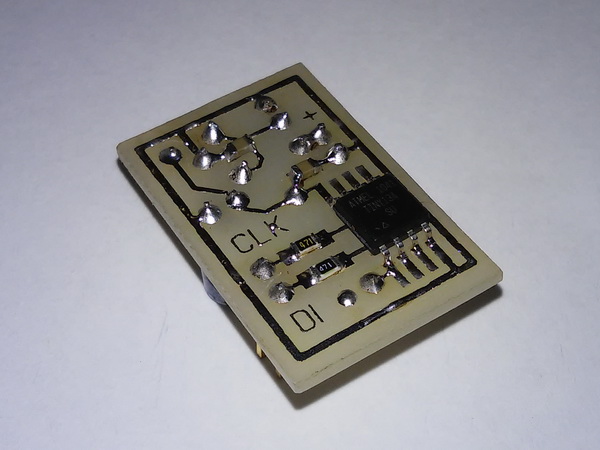

Основные элементы в схеме работы эмулятора CD чейнджера:
- Микроконтроллер — эмулирует протокол обмена данными между магнитолой и CD-чейнджером
- USB/SD-контроллер — обеспечивает чтение файлов с внешних носителей
- ЦАП (цифро-аналоговый преобразователь) — преобразует цифровой сигнал в аналоговый
- Аудиовыход — передает аналоговый сигнал в магнитолу
Преимущества использования эмулятора CD чейнджера
Установка эмулятора CD чейнджера дает владельцу автомобиля ряд преимуществ:
- Возможность прослушивания музыки с современных цифровых носителей
- Сохранение штатного внешнего вида салона без установки нештатных устройств
- Управление воспроизведением с помощью родных кнопок магнитолы
- Отображение информации о треках на штатном дисплее
- Простота установки без вмешательства в электронику автомобиля
- Возможность быстрого отключения и возврата к исходной конфигурации
Совместимость эмуляторов CD чейнджера с различными автомобилями
Эмуляторы CD чейнджера выпускаются для различных марок и моделей автомобилей. При выборе устройства важно учитывать следующие факторы совместимости:
- Марка и модель автомобиля
- Год выпуска автомобиля
- Модель штатной магнитолы
- Наличие разъема для подключения внешнего CD-чейнджера
- Поддерживаемые протоколы обмена данными (например, M-Bus, I-Bus)
Перед покупкой эмулятора необходимо тщательно изучить его совместимость с конкретным автомобилем и магнитолой. Многие производители предлагают онлайн-конфигураторы для подбора подходящей модели устройства.

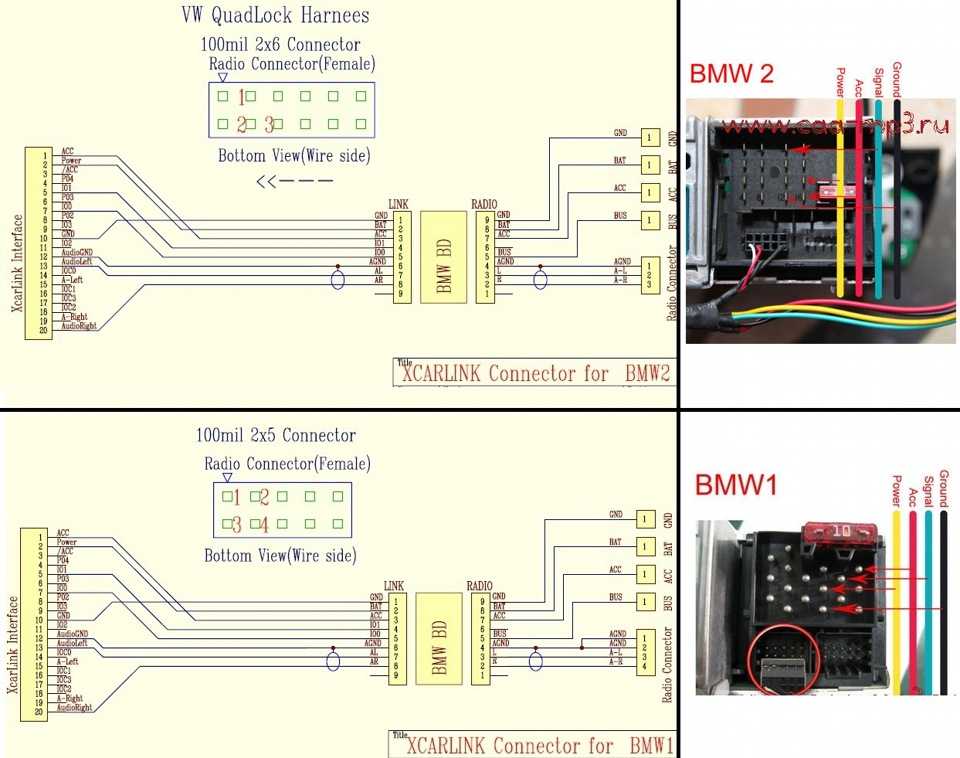

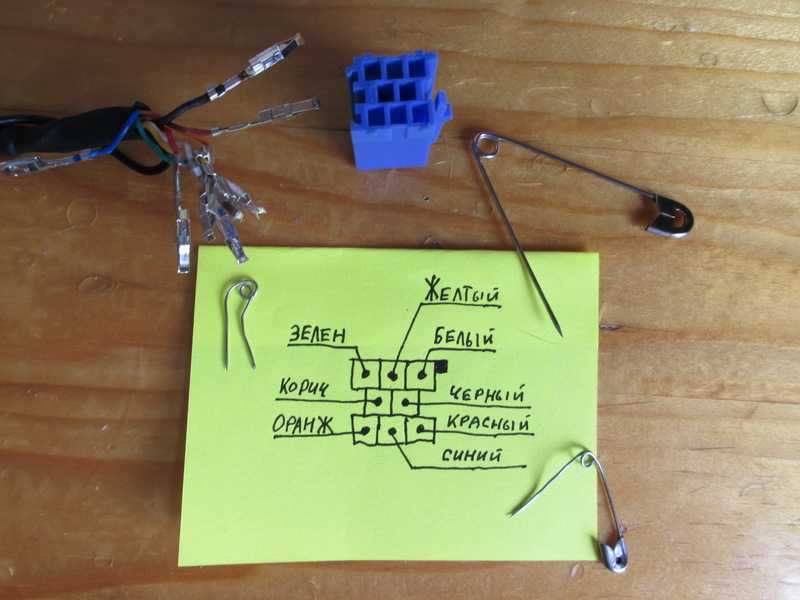

Схема подключения эмулятора CD чейнджера
Типовая схема подключения эмулятора CD чейнджера включает следующие этапы:
- Демонтаж штатной магнитолы
- Подключение кабеля эмулятора к разъему для CD-чейнджера на задней панели магнитолы
- Подключение питания эмулятора (обычно от разъема магнитолы)
- Установка самого эмулятора в подходящее место (например, за магнитолой или в бардачке)
- Прокладка кабелей USB/AUX в удобное для подключения место
- Сборка и установка магнитолы на место
Важно соблюдать полярность при подключении и использовать качественные разъемы для надежного соединения. Некоторые модели эмуляторов могут требовать дополнительной настройки с помощью переключателей или программного обеспечения.

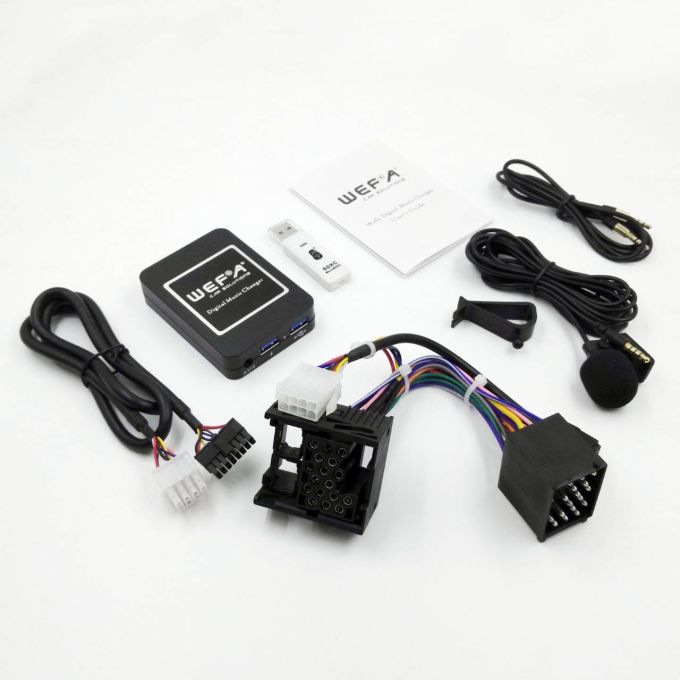

Популярные модели эмуляторов CD чейнджера
На рынке представлено множество моделей эмуляторов CD чейнджера от различных производителей. Вот несколько популярных вариантов:

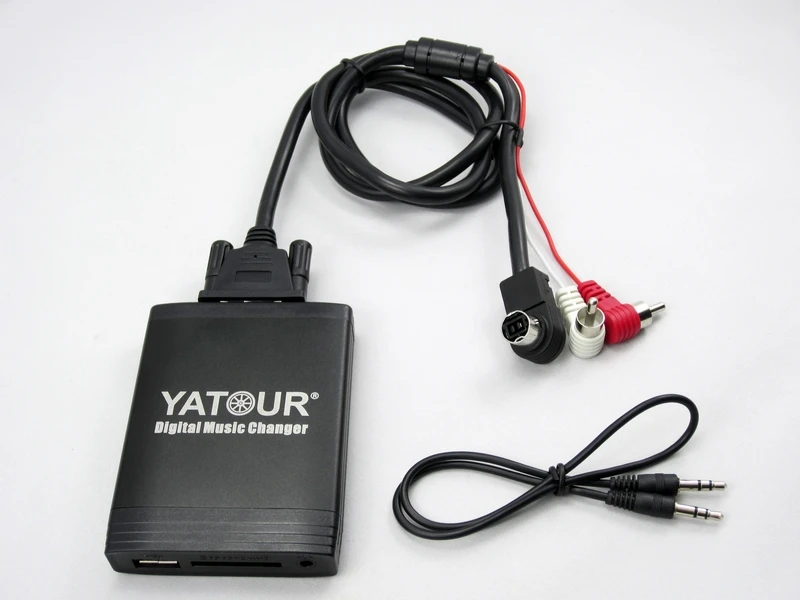

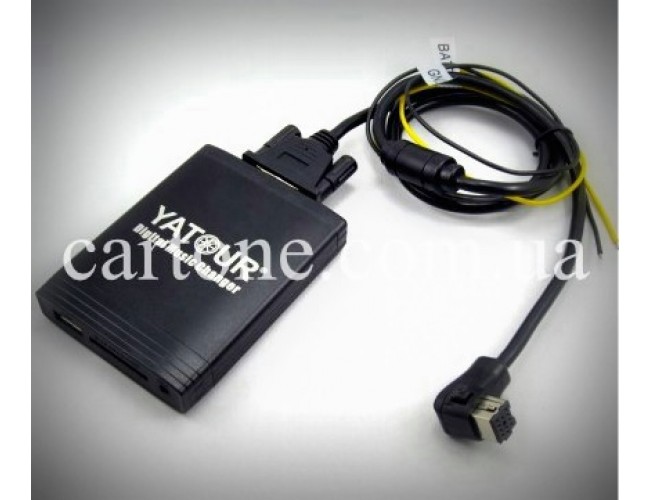

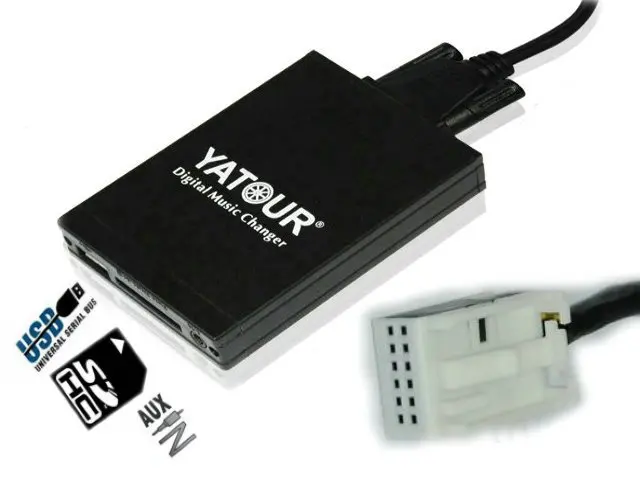

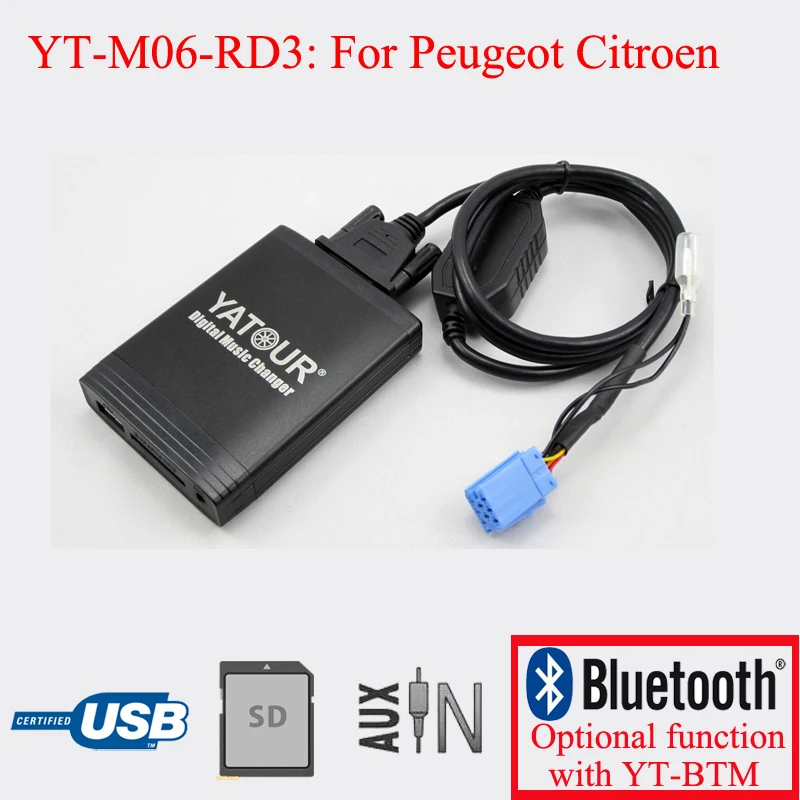

- Yatour YT-M06 — поддерживает большое количество автомобильных марок
- GROM Audio USB3 — имеет встроенный Bluetooth-модуль
- Dension Gateway Lite BT — поддерживает потоковое аудио по Bluetooth
- Xcarlink — доступные по цене модели для многих автомобилей
- Auxmod — отечественный производитель с широкой линейкой устройств
При выборе конкретной модели стоит учитывать не только совместимость, но и дополнительные функции, качество звучания и отзывы пользователей.
Возможные проблемы при использовании эмулятора CD чейнджера
Несмотря на простоту установки и использования, при работе с эмулятором CD чейнджера могут возникнуть некоторые проблемы:
- Несовместимость с некоторыми моделями магнитол
- Сложности с настройкой для корректной работы
- Ограничения по поддерживаемым форматам файлов
- Возможные помехи в звучании при некачественном подключении
- Ограниченная функциональность по сравнению с современными головными устройствами
Большинство проблем решается правильным подбором устройства, качественной установкой и настройкой. В сложных случаях может потребоваться консультация специалиста или замена на более совместимую модель эмулятора.

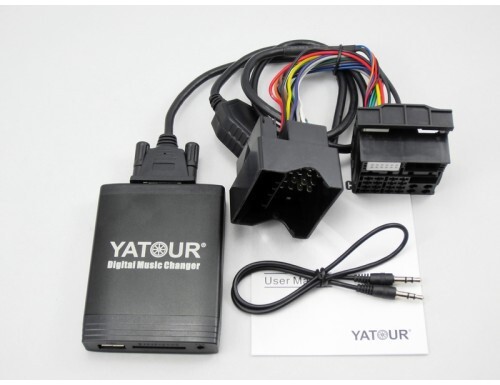

Купити Емулятор CD чейнджера для штатної магнітоли SD USB, AUX замість changer у Дніпрі від компанії «UNI интернет супермаркет»
Опис
мультимедиа эмулятор CD чейнджера штатной магнитолы с SD , USB и AUX 3,5 Вторая жизнь Вашей штатной магнитолы НИКАКИХ ПЕРЕДЕЛОК, простое подключение!!! Мультимедиа эмулятор CD чейнджера штатной магнитолы , вы получаете поддержку SD USB AUX с поддержкой MP3 и WAV форматами вместо установки CD changer ! Вторая, лучшая жизнь Вашей штатной магнитолы НИКАКИХ кустарных ПЕРЕДЕЛОК !!! Все довольно просто устанавливается . Устройство подключается в заводское ( штатное ) гнездо для подключения CD чейнджера которое есть практически на всех заводских автоманитолах с CD проигрователем. Емулятор підключається за допомогою дроту з штекером в штатний роз’єм , що дозволяє отримає високу якість переданого сигналу без втрат і завад , навіть краще за якістю , ніж з CD ! ( за умови ,що якість відтвореного аудіо MP3 або WAV високої якості ) На відміну від FM модуляторів Ви отримаєте звучання перевершує за якістю CD аудіо і без перешкод, процесор здатний декодувати якість до 320Кбит/с , без стрибків треків на наших збиткових дорогах і ямах Магнітола після підключення повністю впевнена , що працює з CD чейнджеремом ( CD changer ) Підключивши мультимедіа емулятор Ви отримаєте MP3 / WMA програвач з підтримкою читання з SD карток , USB флешок і входом AUX 3.
5 (лінійний вхід) Так само опціонально (за окрему плату) модулі хендс фрі БТ , дистанційне керування , модуль підключення Apple Ipod / Ipad / Iphone Перемикання між папками здійснюється клавішами Disk+Disk- (у VW, AUDI кнопки 1,2…6), перемикання між треками NEXT Track PREVIOUS Track, також є прискорене перемотування вперед і назад. При перемиканні на інше джерело (радіо, ТБ) автоматично ставиться пауза. Yatour запам’ятовує позицію на якій було зупинено відтворення. Для програвання пісень на FLASH накопичувачі або SD карті потрібно створити папки . Назви папок повинні бути англійською мовою. Може читати і російською , але це опціонально від магнітоли Емулятор підтримує наступне кількість папок: Volkswagen 6 Sony 6 /10 / 99 Toyota 99 Pioneer 99 Honda 99 Alpine(M-bus) 6 /99 Mazda 6 / 10 or 99 Panasonic 9 BMW 6 /99 Clarion 99 Nissan 99 Blaupunkt 9 Suzuki 6 /99 Hyundai 8 / 9 Товар заказывается под конкретный автомобиль ( не все авто поддерживаются и для каждого нужен свой кабель подключения ) Предоплата предпочтительно, если без предоплаты , то + 15 % к финальной сумме .
Для подбора именно для Вашего Авто нужного эмулятора укажите марку и год авто, а так же модель магнитолы ( иногда модель магнитолы важнее чем марка авто ) uni.dp.ua Питание 7 — 15 В Потребляемый ток 80 mA (12V) Ток в режиме ожидания < 5 mA Напряжение порта USB 5V, 200mA Поддерживаемые форматы WMA,MP3 WMA\MP3 битрейт 8Kbps- 320Kbps MP3 поддержка переменного битрейта Соотношение сигнал\шум > 90 dB (1kHz,0 dB) Динамический диапазон > 80 dB (1kHz,0 dB) Коэф. нелинейных искажений 0.04% Cross Noise > 80 dB (1kHz,0 dB) Рабочая температура -20°C ~ 70°C Размер модуля 92 x 65 x 16.5мм Длинна кабеля сопряжения примерно 95 см Длинна кабеля AUX 50 cv Вес около 90 грамм Перед покупкой требуется выйти на связь для согласования модели переходника и уточнения тех возможности подключения к Вашей магнитоле. В противном случае присылается базовый комплект произвольной конфигурации кабеля , притензии не принимаются !
http://www.
uni.prom.ua *** Уважаемые покупатели, обратите внимание! *** — > Пожалуйста, все интересующие Вас вопросы задавайте до покупки товара, через контактную форму или звонок. — > Мы с радостью ответим и постараемся дать максимум информации, через форму более подробно. — > Вы можете заказать товар которого нет пока в продаже, все условия и вопросы через контактную форму. — > Мы осуществляем ремонт электроники, электронные компоненты и запчасти имеют гарантию только при установке в нашем сервисном центре. — > Перевіряйте отриманий товар на справність, цілісність та комплектність при отриманні в приміщенні перевізника! — *** UNI інтернет супермаркет http://www.uni.dp.ua ***
Інформація для замовлення
Эмулятор CD чейнджера в категории «Авто — мото»
USB AUX адаптер в штатную магнитолу Honda, эмулятор CD чейнджера Хонда
На складе в г. Львов
Доставка по Украине
1 199 грн
Купить
USB AUX адаптер Volkswagen Skoda Seat Audi 12pin эмулятор CD чейнджера Оригинал
На складе в г.
Львов
Доставка по Украине
1 199 грн
Купить
USB AUX MP3 адаптер для штатной магнитолы Toyota Camry Avensis Corolla Yaris эмулятор CD чейнджера 6+6pin
На складе в г. Львов
Доставка по Украине
1 199 грн
Купить

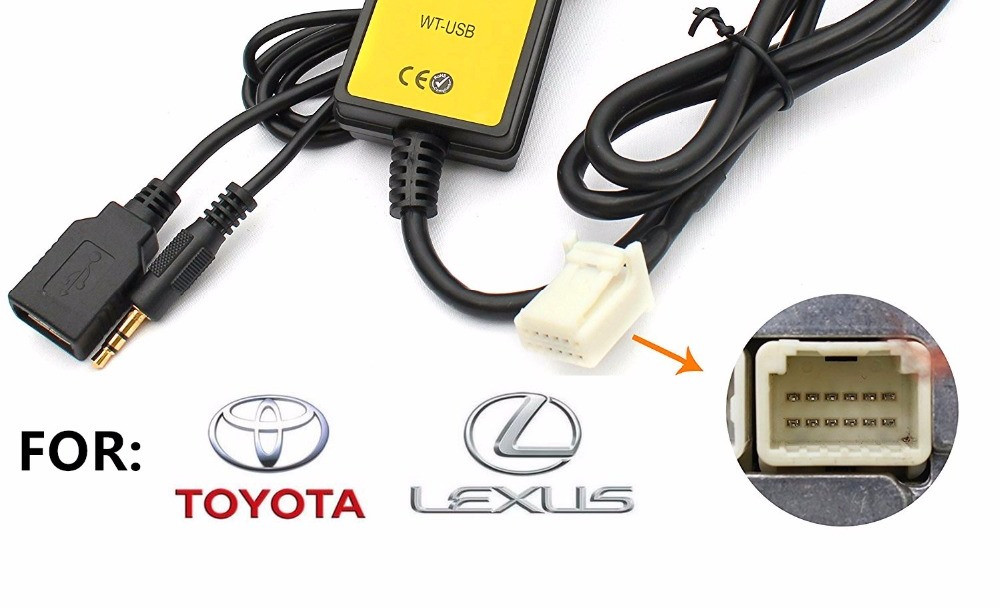

USB AUX MP3 адаптер Toyota Lexus 5+7pin эмулятор CD чейнджера
На складе в г. Львов
Доставка по Украине
1 199 грн
Купить

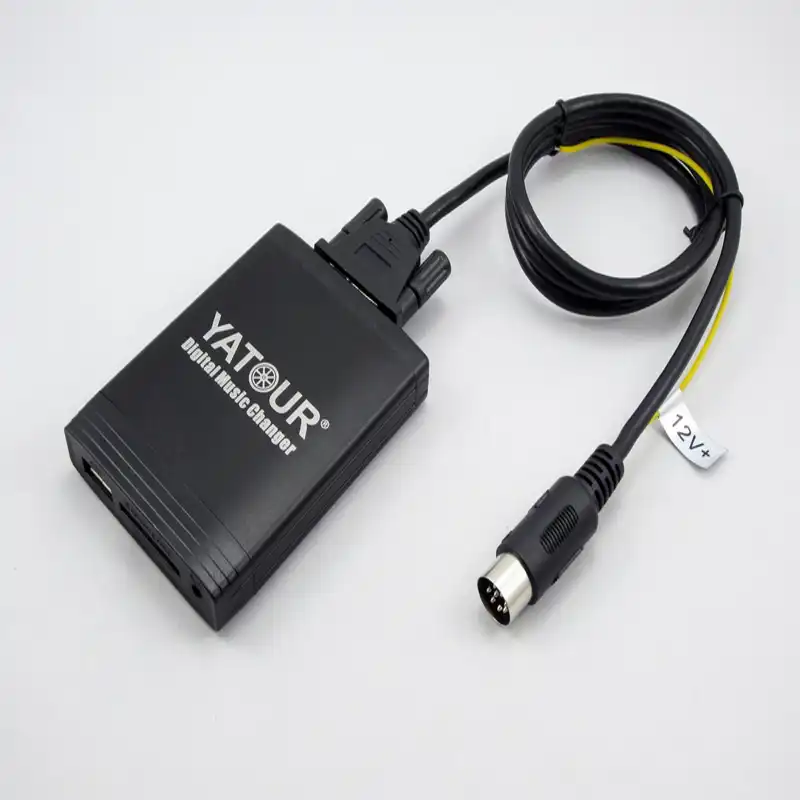

USB AUX адаптер для штатной магнитолы VOLVO серии SC-xxx эмулятор CD чейнджера
На складе в г. Львов
Доставка по Украине
1 200 грн
Купить
Адаптер Yatour YT-M06 Hon1 для магнитол Honda / Acura USB CD AUX Эмулятор CD чейнджера
На складе
Доставка по Украине
по 2 250 грн
от 2 продавцов
2 250 грн
Купить
Адаптер Yatour YT-M06 Alpine AI-NET CDA-7863 CDA-7841J TDA-7563E CDA-78XX USB CD AUX Эмулятор CD чейнджера
На складе
Доставка по Украине
по 2 250 грн
от 3 продавцов
2 250 грн
Купить
Адаптер для SONY YATOUR YT-M06 USB USB/SD/AUX Эмулятор CD чейнджера
На складе
Доставка по Украине
по 2 250 грн
от 2 продавцов
2 250 грн
Купить
Адаптер для FORD YATOUR YT-M06 FRD1 USB/SD/AUX Эмулятор CD чейнджера
На складе
Доставка по Украине
по 2 150 грн
от 2 продавцов
2 150 грн
Купить
Moonet Bluetooth USB/AUX адаптер блютуз комплект громкой связи Toyota 5+7 Эмулятор CD чейнджера
На складе
Доставка по Украине
по 2 150 грн
от 2 продавцов
2 150 грн
Купить
Адаптер Yatour YT-M06 Hon1 для магнитол Honda / Acura USB CD AUX Эмулятор CD чейнджера IP-291
Доставка по Украине
2 250 грн
Купить
Адаптер для SONY YATOUR YT-M06 USB USB/SD/AUX Эмулятор CD чейнджера IP-307
Доставка по Украине
2 250 грн
Купить
Адаптер для FORD YATOUR YT-M06 FRD1 USB/SD/AUX Эмулятор CD чейнджера IP-327
Доставка по Украине
2 150 грн
Купить
Moonet Bluetooth USB/AUX адаптер блютуз комплект громкой связи Toyota 5+7 Эмулятор CD чейнджера IP-346
Доставка по Украине
2 150 грн
Купить
USB AUX адаптер Audi Skoda Volkswagen Seat 8pin емулятор CD чейнджера.
Доставка по Украине
1 107.40 грн
1 130 грн
Купить
Смотрите также
USB AUX Bluetooth адаптер Toyota Lexus MP3 емулятор CD чейнджера 6+6
Доставка из г. Дрогобыч
2 200 — 2 342.2 грн
от 2 продавцов
2 342.20 грн
2 390 грн
Купить
Дрогобыч
USB AUX адаптер Toyota Lexus MP3 емулятор CD чейнджера 6+6, 5+7 Тойота
Доставка по Украине
1 117.20 грн
1 140 грн
Купить
USB AUX MP3 адаптер емулятор CD чейнджера Mazda 3, 5, 6, CX7 RX8 Мазда
Доставка из г. Дрогобыч
1 117.20 грн
1 140 грн
Купить
Дрогобыч
USB AUX Bluetooth емулятор CD чейнджера Audi Skoda Volkswagen 8, 12pin
Доставка по Украине
2 342.20 грн
2 390 грн
Купить
MP3 usb aux sdcard эмулятор cd чейнджера для штатной магнитолы Honda HON2 — аналог YATOUR, DMC
Доставка из г. Одесса
1 800 грн
Купить
Одесса
Эмулятор cd чейнджера Yatour M06 TOY2 USB/SD_CARD/AUX для штатных магнитол Daihatsu 6+6
Доставка из г.
Одесса
2 800 грн
Купить
Одесса
Эмулятор CD чейнджера TOYOTA LEXUS Scion 6+6pin YATOUR YT-M06 TOY2 USB SD AUX
Доставка по Украине
3 799 грн
Купить
Yatour YT-M06 Smart 8pin SMT для магнитол Mercedes Benz Smart USB CD AUX Эмулятор CD чейнджера мерседес
Доставка по Украине
3 799 грн
Купить
USB AUX адаптер Audi Skoda Volkswagen Seat 8pin эмулятор CD чейнджера
На складе в г. Львов
Доставка по Украине
1 199 грн
Купить
USB AUX MP3 адаптер емулятор CD чейнджера Mazda 3, 5, 6, CX7 RX8 Мазда
Доставка по Украине
998 грн/комплект
Купить
Yatour YT-M06 SAN для магнитол FORD USB CD AUX Эмулятор CD чейнджера Sanyo Ford Fiesta
На складе
Доставка по Украине
по 2 350 грн
от 2 продавцов
2 350 грн
Купить
Адаптер Yatour YT-M06 Hon1 для магнитол Honda / Acura USB CD AUX Эмулятор CD чейнджера pt
Доставка по Украине
2 250 грн
Купить
Адаптер Yatour YT-M06 Alpine AI-NET CDA-7863 CDA-7841J TDA-7563E CDA-78XX USB CD AUX Эмулятор CD чейнджера pt
Доставка по Украине
2 250 грн
Купить
Адаптер для SONY YATOUR YT-M06 USB USB/SD/AUX Эмулятор CD чейнджера pt
Доставка по Украине
2 250 грн
Купить
Обратный инжиниринг CD-чейнджера BMW до IBUS
Перед моим домом припаркован старый BMW E36 325i.
Когда я купил его, он был загружен кассетами от предыдущего владельца, как капсула времени из другой эпохи. Хотя мне очень нравятся Джонни Кэш и Кенни Роджерс, через некоторое время это становится повторяющимся. Поэтому я взялся за работу, чтобы включить Spotify для моего радио.
Эти кассеты скоро останутся неиспользованными
Во-первых, вы можете подумать, что эти интерфейсы уже существуют, и это частично верно. Интерфейсы Bluetooth таких компаний, как Yatour и других, действительно доступны, но только для головных устройств, поддерживающих протокол IBUS. Есть только одно головное устройство для E36, которое отвечает всем требованиям, это CD43. Но, вероятно, именно по этой причине б/у цены на этот аппарат намного выше, чем на его аналоги.
Вторым путем может быть модификация самой радиостанции и, например, припайка модуля Bluetooth к аудиоразъемам кассетной деки. Недостатком этого является то, что менее просто управлять музыкой с помощью кнопок на радио.
Поэтому я выбрал головное устройство с интерфейсом CD-чейнджера, который потом можно было использовать. Дополнительным преимуществом этого является то, что мне не нужно открывать радио, что делает его более элегантным решением.
Я выбрал радиоприемник BMW Business RDS, также известный как Philips PH7850. Это головное устройство можно подключить к CD-чейнджеру BMW 6 A, и мне удалось найти комплект с двумя по хорошей цене. Теперь, когда я выбрал правильное головное устройство, этот проект состоит из двух основных частей. Во-первых, мне нужно перепроектировать интерфейс CD-чейнджера, а во-вторых, мне нужно подключить его к аудиомодулю Bluetooth.
Philips PH7850 и CD-чейнджер BMW на 6 дисков A
Обратный инжиниринг
CD-чейнджер подключается к 10-контактному разъему под основным разъемом магнитолы. Этот разъем очень удобно совместим со стандартными перемычками макетной платы 😊. Из того немногого, что я нашел в Интернете, этот протокол также известен как Pioneer M-bus.
Поэтому этот продукт, скорее всего, будет работать с головными устройствами BMW более раннего периода и даже с головными устройствами других производителей. Я также нашел распиновку разъема в Интернете. Глядя на заднюю часть радио, распиновка:
| Audio L — | Audio R — | GND | ENBL | DATA |
| Audio L + | Audio R + | GND | RSET | CLCK |
The magic is happening in the four connections on the right , которые составляют интерфейс данных. К счастью, реверс-инжиниринг оказался менее сложным, чем ожидалось. После подключения логического анализатора я быстро обнаружил, что интерфейс напоминает некоторую форму связи SPI, хотя и с одной линией данных. Обычно SPI имеет две линии данных, по одной для каждого направления. Но, как оказалось, этот двунаправленный подход также существует и известен как 3-проводной SPI.
Ни один секрет не может быть безопасным для моего Saleae
Головное устройство выступает в роли ведущего устройства и периодически отправляет сообщение на CD-чейнджер.
После завершения передачи CD-чейнджер отвечает своим текущим статусом. Я не понимал значения каждого переданного байта, но, по крайней мере, достаточно, чтобы имитировать и реализовать свой собственный интерфейс.
Связь
Сначала идет какое-то рукопожатие. Я не уверен, что это значит, но я наблюдал, что это одно и то же каждый раз, поэтому я просто жестко запрограммировал его. Сначала головное устройство отправляет 0x06 0x00, на что CD-чейнджер отвечает 0x60 0x01 0x18. Затем происходит второе рукопожатие, которое выглядит очень похоже: головное устройство отправляет 0x06 0x00 0xF6, а CD-чейнджер отвечает 0x60 0x02 0x18 0x00. После успешного рукопожатия происходит периодическая связь в соответствии с таблицами ниже. Там могут быть еще некоторые функции, не перечисленные, но это, по крайней мере, все, что мне нужно для моей реализации.
Head Unit Request
| Byte | Value | Interpretation |
|---|---|---|
| 1 | 0x06 | Constant head unit identifier |
| 2 | 0x00 | The head unit is turned off |
| 0x01 | Головное устройство включено. 0024 | |
| 0x27 | Previous track | |
| 0x31 — 0x36 | CD1 to CD6 button | |
| 0x06 | CD mode entered | |
| 0x16 | CD mode left |
Ответ CD-чейнджера
| Байт | Значение | Интерпретация | |||
|---|---|---|---|---|---|
| 1 | 0x61 | Воспроизведение CD0022 | 0x60 | Нет воспроизведения CD | |
| 2 | 0x09 | ? | |||
| 3 | 0x08 | ? | |||
| 4 | 0x04 | Другие значения, кроме 0x04, установленные тексты дисплея | |||
| 5 | 0xf1 — 0xf6 | F x 9008, 2, 9002, 9002, 9002, , 9002, 9002, , 9002, 9002, 9002, 9002, 9002, 9008, , 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002, 9002. | 0x00 — 0x99 | Шестнадцатеричное значение — время воспроизведения в минутах | |
| 7 | 0x00 — 0x99 | Hex value is the playback time in seconds | |||
| 8 | 0x00 — 0x99 | Hex value is the active track number | |||
| 9 | 0xFF | Static ценить? | |||
| 10 | 0x3F | Статическое значение? | |||
| 11 | 0x00 — 0xFF | Двоичная комбинация, в которой присутствуют компакт-диски |
Первый прототип
Я реализовал этот протокол связи на Arduino Pro Mini. И использовал макетный модуль bluetooth с чипом CSR8635. При этом мне не нужно вмешиваться на стороне Bluetooth. Модуль, который я выбрал, имеет несколько контактов для управления воспроизведением/паузой и следующей/предыдущей дорожкой. Я подключил их к Arduino, чтобы связать их с реальными кнопками головного устройства 👍. Наконец, я использовал изолированный преобразователь постоянного тока в постоянный, чтобы дать модулю Bluetooth собственное заземление в попытке улучшить качество звука.
Не самый красивый, но работает!
Этот модуль в настоящее время работает в моей машине, и, за исключением некоторых незначительных проблем, он работает без нареканий! В качестве следующего шага я превращу это в индивидуальный дизайн печатной платы.
Поделись этим:
Как модифицировать автомобильную стереосистему для Bluetooth или Aux-In
Если вы автомобильный энтузиаст со вкусом, вы не можете смириться с идеей установить старую стереосистему вторичного рынка в свой приятный, чистый автомобиль . Яркие современные головные устройства могут испортить внешний вид салона автомобиля, особенно если это ретро, классический или винтажный автомобиль.
Таким образом, мы рассмотрим, как модифицировать существующую стандартную автомобильную стереосистему, чтобы она могла принимать вход для дополнительного кабеля или даже модуль Bluetooth. Таким образом, вы можете без суеты качать последние мелодии со своего смартфона, сохраняя при этом оригинальный внешний вид приборной панели.
Основы
Простой модуль Bluetooth, предназначенный для подключения к автомобильным аудиосистемам. Есть два провода для питания 12 В от автомобиля, а аудиосигнал передается через штекеры RCA. Штекер RCA можно отрезать, а модуль жестко подключить внутрь стереосистемы, если у вас есть место. Отрезание пластикового корпуса тоже может помочь.В зависимости от вашего выбора аудиоплеера вы можете предпочесть дополнительный разъем 3,5 мм или аудио Bluetooth, если на вашем смартфоне больше нет порта для наушников. Какой бы путь вы ни выбрали, процесс модификации стерео в основном одинаков. Чтобы достичь своей цели, вам нужно найти способ подачи аудиосигнала на каскад усилителя головного устройства, убедившись, что туда не попадают другие источники звука.
Является ли этот источник звука разъемом 3,5 мм или модулем Bluetooth, не имеет значения. Единственная разница в том, что в последнем случае вы захотите купить модуль Bluetooth и подключить его к вспомогательному входу, который вы создаете, а также подключить модуль к источнику питания стереосистемы.
В случае простого входа для наушников вам просто нужно подключить дополнительный шнур или разъем 3,5 мм где-нибудь, где вы можете до него добраться, и на этом все.
Это руководство, конечно, не охватит все стереосистемы на свете. Существуют крайние случаи, и в зависимости от мельчайших особенностей того, как работает ваше оригинальное автомобильное радио, эти точные методы могут работать или не работать для вас. Тем не менее, это руководство предназначено для того, чтобы вы концептуально подумали о том, как выполняются такие моды, чтобы вы могли исследовать аппаратное обеспечение перед вами и принимать собственные решения о том, как интегрировать внешний аудиовход, который подходит для вашего варианта использования.
Руководство 1: Старые школьные радио/кассетные деки
Старый двухкнопочный AM-радио от Ford Bronco 1970-х годов, модифицированный дополнительным входом. Часто это так же просто, как подключить провод к задней части регулятора громкости. Если у вас есть что-то довольно ретро, этот лайфхак действительно может быть очень простым.
Обычно это относится к радио / кассетным проигрывателям 1970-х и начала 1980-х годов, у которых на передней панели есть аналоговая ручка громкости. В этом случае аудиосигнал поступает на усилитель напрямую через ручку громкости. Какое-то рудиментарное переключение определяет, попадают ли сигналы радио или кассеты на ручку громкости, а затем передаются в секцию усилителя и на динамики.
Таким образом, существует несколько способов склейки собственного аудио на этих устройствах. Самый простой способ — перерезать стереозвуковые дорожки или провода, идущие к ручке громкости, и подключить их к переключателю DPDT. Подсоедините провода регулятора громкости к двум средним контактам переключателя, а исходный стереоканал подключите к паре контактов с одной стороны. Затем вы можете подключить новый дополнительный шнур или вход Bluetooth к другим контактам тумблера. Тумблер затем выбирает между стандартной операцией или внешней подачей. Установите этот переключатель где-нибудь в чистоте, и работа сделана!
В качестве альтернативы вы можете обнаружить, что на деке есть кнопка, которая переключает радио в режим кассеты независимо от того, вставлена кассета или нет.
В этом случае вы можете подключить вспомогательное аудио к аудиовыходу кассетного модуля и просто использовать существующие переключатели на деке для выбора кассетного режима. Без кассеты в деке, передающей сигнал, только ваш внешний звук будет передаваться на ручку громкости, а затем на динамики. Проще и даже чище!
Руководство 2: Цифровая эра Радио/кассеты и проигрыватели компакт-дисков
Этот кассетный проигрыватель Volvo 1987 года прочно вошел в эпоху цифровых технологий – обратите внимание на ЖК-дисплей. Головные устройстватой эпохи обычно легко взломать, поскольку они имеют относительно большие компоненты и дорожки внутри, а также простые потоки сигналов. Вход эквалайзера, вероятно, также может быть легко изменен аналогично методу Guide 1.
В эпоху цифровых технологий все становится немного сложнее. Это относится к головным устройствам, в которых используются цифровые дисплеи и кнопочное управление, а микроконтроллер управляет всем шоу. Интересно, что многие 19В радиоприемниках 80-х и 1990-х годов использовались простые 4-битные микроконтроллеры, которые имели достаточно возможностей для запуска простого головного устройства, но при этом были предположительно дешевле, чем более обычные 8-битные детали.
По сути, если ваша стереосистема 80-х или 90-х годов оснащена ЖК-дисплеем, эта часть руководства может быть для вас.
Деки с цифровым управлением обычно используют микросхему, называемую мультиплексором или мультиплексором, чтобы определить, какой сигнал отправляется на усилитель. Мультиплексор — это, по сути, микросхема с множеством входов и одним выходом. Основной микроконтроллер в головном устройстве обычно управляет чипом мультиплексора либо путем переключения нескольких контактов GPIO, либо с помощью последовательного интерфейса, SPI, I2C или другого интерфейса. Например, когда пользователь нажимает кнопку FM-радио, микроконтроллер посылает сигнал мультиплексору направить вход FM-радио на выход усилителя. Если они нажмут кнопку для ленты, микроконтроллер даст указание мультиплексору вместо этого вывести звук с ленты.
Hitachi HD14052BP в середине этого изображения решает, какой звук будет отправлен на усилитель. Таким образом, управляя мультиплексором, вы можете управлять звуком, поступающим на усилитель и, таким образом, на динамики.
В зависимости от используемого мультиплексора и того, насколько он интегрирован с остальным аппаратным обеспечением стереосистемы, это может быть легко или довольно сложно.
Большинство мультиплексоров представляют собой вариант серии 4051/4052. Например, стереосистема начала 90-х, использующая мультиплексор Hitachi HD14052BP, легко модифицируется дополнительным входом; простое переключение нескольких контактов изменяет вход мультиплексора. Таким образом, при правильно подключенном переключателе мультиплексору можно указать выбрать вход для кассеты или компакт-диска, даже если кассеты или компакт-диска нет. Просто подключите дополнительный вход к тем же контактам, и все готово.
Руководство 3: Деки для компакт-дисков современной эпохи
Это головное устройство марки Mercedes было изготовлено компанией Alpine.Он использует встроенный мультиплексор и сигнальный процессор, что затрудняет подключение аудиовхода к стереосистеме. В новой технологии также используются детали с более мелким шагом для поверхностного монтажа, что затрудняет работу с ними новичкам.
Однако более современные стереосистемы могут оказаться сложными. Часто мультиплексор интегрируется в более сложные микросхемы, выполняющие несколько функций. Чтобы заставить мультиплексор переключать входы, часто требуется использование бесшумного аудио компакт-диска или управление этими микросхемами через такие интерфейсы, как I2C, последовательный порт или SPI. Это помимо работы по подключению вспомогательного входа к ленте, компакт-диску или другой подсистеме аудиовхода.
Например, головное устройство Mercedes Audio 10 CD, произведенное компанией Alpine в конце 1990-х годов, оснащено микросхемой сигнального процессора Philips TEA688OH. Этот чип управляет громкостью, высокими и низкими частотами, а также некоторыми задачами обработки радиосигнала, а также действует как мультиплексор.
Подключить вспомогательный вход к входу CD достаточно просто, но заставить стереосистему фактически переключиться на этот вход сложнее. Многие предпочитают просто записать аудио компакт-диск с немой дорожкой, которая длится час.
Вставив его в деку, выбирается вход для компакт-диска, и вспомогательный звук может воспроизводиться поверх тихого выхода с самого компакт-диска. Однако это неэстетичное решение, которое требует от пользователя держать диск под рукой для переключения в вспомогательный режим, а также означает, что механический проигрыватель дисков должен поддерживаться в рабочем состоянии.
Более элегантным решением в этом случае было бы принудительное переключение TEA688OH на вход для компакт-дисков или другой вход, независимо от того, был ли компакт-диск в приводе.
Это вполне возможно, так как чип получает сигналы от основного микроконтроллера по I2C, а они все указаны в даташите на чип. Однако для этого требуется добавить Arduino или аналогичный, который может говорить по I2C, реле DPDT и некоторые вспомогательные компоненты.
Линии I2C между микроконтроллером стереосистемы и сигнальным процессором TEA688OH должны быть отрезаны и подключены к реле. По команде от Arduino реле обычно направляет сигналы от стандартного микроконтроллера к сигнальному процессору, обеспечивая нормальное управление громкостью и другими функциями.
Однако, если пользователь хочет переключиться на дополнительный вход, подключенный к входу CD, он может просто нажать кнопку, подключенную к Arduino. Затем Arduino переключает реле DPDT, подключая свой собственный интерфейс I2C к сигнальному процессору. Затем команда на переключение входов может быть отправлена по I2C, а затем управление восстановлено на стандартный микроконтроллер, чтобы возобновилась нормальная функциональность регуляторов громкости и т.
д.
Очевидно, что последний случай намного сложнее и требует знаний об использовании микроконтроллеров и связи I2C. Однако окончательный результат намного элегантнее: устройство может переключаться на вспомогательный вход одним нажатием кнопки. Хотя приведенный пример относится к конкретному головному устройству Mercedes, в других стереосистемах OEM той эпохи используются аналогичные компоненты, и их можно модифицировать аналогичным образом. Это просто вопрос поиска способа передачи вашего вспомогательного входа на секцию усилителя через встроенный мультиплексор.
Приложение: Входы для CD-чейнджера

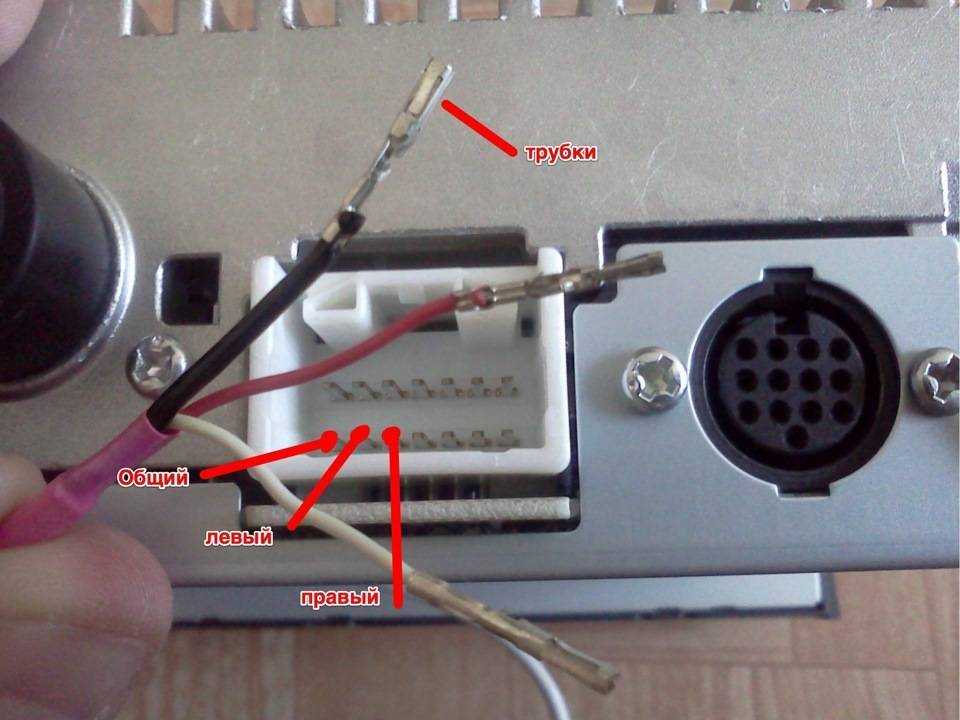

Иногда вам везет, и на задней панели вашей стандартной стереосистемы уже висит простой дополнительный вход. Часто стандартные стереосистемы поставляются со входом для смены компакт-дисков, поэтому эту опцию можно легко добавить в автомобили, не заменяя основное головное устройство.

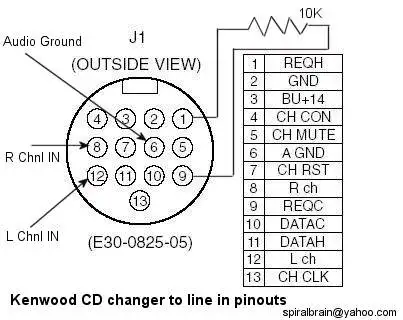

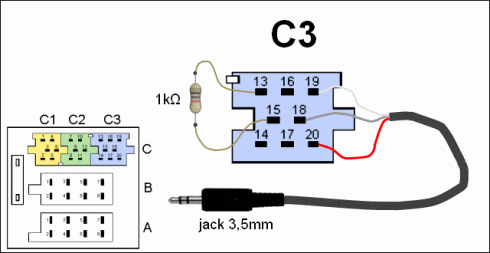

Эти входы обычно поставляются с аналоговыми аудиовходами и даже источником питания с элементарным способом определения того, подключен ли CD-чейнджер. В случае со стандартным входом CD-чейнджера Kenwood достаточно просто привязать один контакт к другому через резистор, и головное устройство можно переключить на вход CD-чейнджера, и звук может быть передан по каналу.
Однако другие более сложны. В некоторых роскошных автомобилях конца 1990-х годов используется цифровой аудиовход по оптоволоконному кабелю, который трудно подделать с помощью стандартного оборудования. Кроме того, некоторые головные устройства используют последовательные или другие методы связи для управления CD-чейнджером и не переключаются на вход, пока не получат правильные сообщения от оборудования.
Если у вас еще нет CD-чейнджера, может быть сложно понять, как подделать это сообщение.
Это отличный метод, если вы можете заставить его работать. Часто это позволяет взломать пользовательский вход, даже не открывая стереосистему. Хакеры старой школы автомобильных аудиосистем десятилетиями делали это в таких автомобилях, как Mazda Miata, заменяя свои собственные аудиовходы, не портя со вкусом стандартный вид оригинальной компоновки приборной панели.
Резюме
В целом, все, что вам нужно сделать, чтобы взломать дополнительный аудиовход, будь то Bluetooth или что-то еще, это подать свой сигнал на усилитель вместо любого другого. Если вы можете выяснить, как направляются сигналы от различных компонентов головного устройства, таких как проигрыватель компакт-дисков, кассетная дека и радиомодули, тогда вы сможете понять, как вместо этого направлять свои собственные сигналы. Надеемся, что это руководство послужило иллюстрацией основных процессов, необходимых для того, чтобы вы могли понять, как взломать любую стереосистему.
