Энергопечь — дровяная печь с термоэлектрическим генератором

Энергопечь нужна везде, где нет электричества!

Три в одном!


Не имеет мировых аналогов!
«Энергопечь» — это дровяная печь с термоэлектрическим генератором, который используя эффект прямого преобразования, позволяет получать из тепловой энергии электрическую.


Технические характеристики Энергопечи:

  • Электрическая мощность при напряжении 12 В — 50Вт;
  • Время приведения в действие не более 20 минут;
  • Максимальный объём отапливаемого помещения — 50 м3;
  • Мощность тепловая — 4 кВт;
  • Масса — 58 кг;
  • Глубина — 370 мм;
  • Ширина — 500 мм;
  • Высота — 620 мм;
  • Объём топки  -41 литр;
  • Диаметр дымохода — 80 мм;
  • Условия эксплуатации дровяная печь с термоэлектрическим генератором:
  • На открытом воздухе и в помещении при температуре от -45 градусов С до +45 градусов С.
  • Сроки эксплуатации при соблюдении инструкции не менее 10 лет.

Дополнительные возможности Энергопечи:

1 – Энергопечь
2 — Контролер заряда-разряда аккумуляторной батареи
3 – Инвертор
4 – Аккумуляторная батарея

Для того, чтобы удовлетворить потребности в использовании электрических приборов мощностью 1 кВт и более, эффективнее не увеличивать мощность нашего изделия, а применить комплексную систему, состоящую из нашего изделия, преобразователей и стандартных аккумуляторов. В этой системе наше изделие будет выполнять функцию генератора электроэнергии и зарядного устройства для заряда аккумуляторов.

Кому нужна энергопечь?

  • В мире – Африка, Китай, Россия, Южная Америка, Индия
  • В России – народы Севера, охотники, туристы, садоводы, работники МЧС.
  • Сегодня население планеты составляет более 6 млрд человек. 1,6 млрд не имеет возможности пользоваться электричеством.
  • В России около 20 млн садовых и дачных участков, 25% из них не подключены к энергосистеме.

Электрическая нагрузка печи:

  • лампы освещения,
  • телевизор,
  • плеер,
  • зарядное устройство для аккумулятора или телефона,
  • радиостанция,
  • радиоприёмник,
  • компьютер.

Преимущества Энергопечи:

  1. Универсальность. Энергопечь даёт возможность получать электрическую энергию и при этом отапливает помещение и даёт возможность приготовления пищи.
  2. Нет зависимости от погодных условий.
  3. Не требует закупки дорогостоящего топлива.
  4. Не требует сервисного обслуживания.
  5. Экологически безопасна.
  6. Бесшумна.

Энергопечь обладает рядом безусловных преимуществ в сравнении с другими источниками электроэнергии!

При использовании в качестве источнока тепла мусора, например при сжигании мусора в печи ЕВРО-5 НЕС, мощностью 20 кВт, электрическая мощность может достигать 7 Квт при напряжении 12 вольт.



В основе работы
энергопечи лежит термогенератор.

Работа термоэлектрогенераторов основана на преобразовании тепловой энергии в электрическую.

Обладая целым рядом положительных технических характеристик по уровню генерируемых мощностей, бесшумности работы, надёжности и длительному сроку службы.

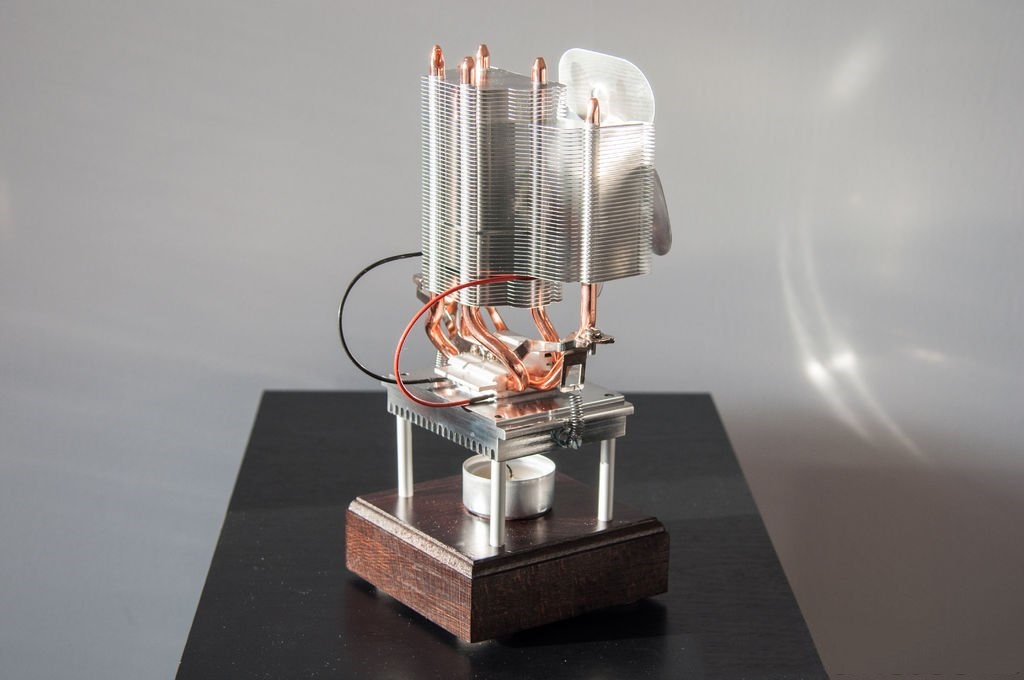

Для индивидуального использования туристами, рыбаками, дачниками производятся маломощные термоэлектрогенераторы от 2,5 до 12 Вт. Некоторые из них предназначены для преобразования тепла продуктов сгорания керосина в керосиновой лампе в электрический ток и служат источником постоянного тока и освещения. Они могут использоваться в избушках, палатках, защищённых от прямого воздействия ветра и осадков. Электрическая мощность составляет 4,5 Вт, напряжение до 12 вольт. Срок службы 12 лет.


Наиболее известны генераторы термоэлектрические, применяемые в газовой промышленности. Они предназначены для автономных источников электроэнергии мощностью от 150 до 900 Вт и используются для питания средств радиорелейной связи и катодной защиты газопроводов.

Также производятся термоэлектрические генераторы, встроенные в дно кастрюль и котелков. Причём в них можно готовить пищу, как в обычной посуде. Принцип действия такой же – при нагревании кастрюли на костре или другом тепловом источнике образуется электроэнергия, достаточная для питания радиоаппаратуры, средств связи, освещения и подзарядки аккумуляторов. Их мощность достигает 15 Вт при напряжении 12 вольт.
Вариант термо-электрогенератора, который устанавливается между коленами трубы железной печки – напряжение 12 В. Но с помощью аккумулятора и преобразователей можно получать электроэнергию в 220 В мощностью в 1 кВт и более.



Все представленные на сайте изобретения имеют авторские свидетельства на изобретение, чертежи и конструкторскую документацию. Автор – Николай Егин.

Важная информация об авторских свидетельствах

Термоэлектрический генератор в кожухотрубном исполнении

Изобретение относится к области прямого преобразования тепла в электрическую энергию и может быть использовано для выработки электрической энергии в теплообменниках. Сущность: в кожухотрубном теплообменнике с патрубками ввода – вывода первого рабочего тела, протекающего под давлением через его трубки, и патрубки ввода – вывода второго рабочего тела под давлением с отличной по значениям температурой. На поверхности трубок установлены термоэлектрические модули. Электрические контакты модулей соединены последовательно и выведены проводами через дополнительный патрубок гермовывода в корпусе теплообменника. Корпуса термоэлектрических модулей для исключения термического шунтирования изолированы эластичной матрицей. На патрубок выхода первого рабочего тела установлена эжекторная трубка, соединенная через вентиль с патрубком выхода второго рабочего тела, на который также установлен дополнительный перекрывающий вентиль, что позволяет создавать движение второго рабочего тела внутри межтрубного пространства методом отсоса без использования внешнего давления. Изобретение позволяет часть тепловой энергии трубопроводов горячей воды преобразовать в электрическую. 1 з.п. ф-лы, 1 ил.



Настоящее изобретение относится к устройствам энергетики, преобразующим тепловую энергию жидких рабочих тел с помощью термоэлементов в электрическую энергию.

Известно использование термоэлектрических модулей в различных отраслях промышленности, размещаемых на оборудовании с повышенной температурой для преобразования тепловой энергии в электрическую.

Известна, например, «Система регулируемого аварийного отвода энерговыделений активной зоны реактора АЭС» авторов Щеклеина С. Е. и Попова А. И. по патенту РФ № 2682722, МПК G21D 7/04 [1].

В данной системе на внешней стороне страховочного корпуса реактора, имеющего высокую температуру, установлены термоэлектрические модули.

Модули посредством электрических выводов объединены в батареи и вырабатываемая на них мощность через регулятор передается на МГД-насос, перекачивающий рабочее тело.

Недостатком данной схемы использования термоэлектрических модулей является необходимость для их охлаждения применять внешний обдув воздухом, используя тягу воздуха в высокой вытяжной трубе.

Известны энергопечи «Арктур-М», «Вега», «Чолбон-2», «Индигирка-М» [2].

Например, энергопечь «Индигирка-М» имеет расположенные на горячей части корпуса термоэлектрические модули с выходной мощностью около 50 Вт. Охлаждение термоэлементов производится с помощью дополнительного встроенного дистанционно на корпусе вентилятора.

Недостатком данных устройств является так же необходимость создания дополнительных вентиляторов для принудительного охлаждения термоэлектрических модулей, создающих необходимый перепад температур между «холодными» и «горячими» электродами термоэлементов.

Известен так же «Термоэлектрический бытовой генератор» авторов Исмаилова Т.А. и Аминова Г. Н. по патенту РФ № 2348098, МПК H01L 35/28.

Данное устройство содержит батарею термоэлектрических модулей, источник тепловой энергии (печь), систему циркуляции воды из емкости с резервом воды, пароводяной насос, жидкостный теплоотвод от термоэлементов и потребитель теплой воды, замкнутый с помощью с помощью водоводов на емкость с резервом воды, а циркуляция воды обеспечивается с помощью пароводяного насоса, приведенного в контакт с нагретой частью печи.

Недостатками данного термоэлектрического генератора является сложность выполнения системы циркуляции воды, дороговизна в управлении и обслуживании. Для эффективной работы этого генератора требуется насос для циркуляции теплоносителя.

Известны так же трубчатые теплообменники для обмена тепловой энергией между рабочими телами в кожухотрубном исполнении [4]: «Трубчатые теплообменники. Кожухотрубные теплообменники. [Электронный ресурc] www.gigabaza.ru/doc/17620 html. Рис. 13-5. Многоходовый (по межтрубному пространству) кожухотрубный теплообменник».

Теплообменники предназначены для передачи тепловой энергии от одного рабочего тела (жидкость, газ) другому текучему рабочему телу и используются в вариантах: «жидкость – жидкость», «жидкость – газ», «газ – газ». Рабочие тела в данном теплообменнике пространственно разделены: одно рабочее тело перемещается по внутренним трубкам, а второе рабочее тело – в межтрубном пространстве. Таким образом, разместив термоэлектрические модули одним электродом на трубках, а второй электрод в межтрубном пространстве, представляется возможность создать перепад температур для функционирования термоэлементов.

Технической проблемой, которую решает предлагаемое изобретение, является выработка электрической энергии термоэлектрическими модулями от перепадов температур в кожухотрубном теплообменнике.

Технический результат заключается в следующем:

— использован эффект от перепадов температур в теплообменнике, в котором перемещаются рабочие тела с разными значениями температур;

— электрические контакты термоэлектрических модулей соединены последовательно и выведены проводами через дополнительные гермовыводы в корпусе теплообменника;

— корпуса термоэлектрических модулей для исключения термического шунтирования изолированы эластичной матрицей;

— использован эффект эжекции для отсоса второго рабочего тела.

Технический результат достигается за счет того, что в кожухотрубный теплообменник с патрубками ввода – вывода под давлением первого рабочего тела с определенной температурой, протекающей через его трубки, и патрубками ввода – вывода второго рабочего тела под давлением с отличающейся температурой, омывающего поверхность трубок, на поверхности этих трубок установлены термоэлектрические модули, электрические контакты соединены последовательно и выведены проводами через дополнительные гермовыводы в корпусе теплообменника, при этом корпуса термоэлектрических модулей изолированы эластичной матрицей, причем первое рабочее тело перемещается внутри трубок, а второе рабочее тело движется в межтрубном пространстве.

Технический эффект достигается так же за счет установки на патрубке выхода первого рабочего тела эжекторной трубки, соединенной с выходным патрубком второго рабочего тела через переключающий вентиль.

На чертеже представлен «Термоэлектрический генератор в кожухотрубном исполнении».

Корпус кожухотрубного теплообменника 1 содержит патрубок 2 ввода от какого — либо источника под давлением первого рабочего тела, проходящее затем через внутренние трубки 3 теплообменника, причем на них установлены термоэлектрические модули 4, изолированные эластичными матрицами 5, и выходит через патрубок 6 вывода первого рабочего тела. Через патрубок 8 ввода второе рабочее тело от какого – либо источника под давлением с отличной по значениям температурой проходит по секциям корпуса теплообменника, на чертеже показано пунктирной линией, и выходит через патрубок 7 вывода второго рабочего тела. Термоэлектрические модули внутри корпуса теплообменника соединены последовательно и через патрубок 9 герметичного вывода (гермовывод) проводами или контактами выведены наружу. Ввод в теплообменник второго рабочего тела может так же осуществляться посредством его эжекции через эжектирующую трубку 10, переключающий вентиль 11 и перекрывающий вентиль 12.

«Термоэлектрический генератор в кожухотрубном исполнении» работает следующим образом. Размеры и габариты кожухотрубных теплообменников разнообразны [5]: «Теплообмен. Кожухопластинчатые ТО». [Электронный ресурс], www.eskm-teploobmen.ru. При использовании термоэлектрических модулей 4 с плоскими электродами в теплообменнике применяют внутренние трубки 3 с прямоугольным профилем. Для исключения термического шунтирования и перемешивания воздуха от «горячего» и «холодного» электродов модулей 4, их помещают в эластичные матрицы 5 в отверстия матрицы с натягом. Так же, на поверхности модулей 4 может размещаться теплопроводная пластина, защищающая модули от воздействия второго рабочего тела (не показано на чертеже) по аналогии с «Устройством для регулируемого охлаждения жидкого металла в трубах реакторов на быстрых нейтронах» авторов Попова А. И. и Ташлыкова О. Л., патент на полезную модель РФ № 180121, МПК G21C 15/00 [6].

Предположим первым рабочим телом является горячая вода из магистрального трубопровода, которая подается под давлением на вход устройства через патрубок 2, проходит через трубки 3, нагревая их поверхность, и выходит через патрубок 6. Через патрубок 8 подается под давлением, например, второе рабочее тело холодный воздух, который проходит по секциям корпуса в межтрубном пространстве, выходит через патрубок 7 при открытом перекрывающем вентиле 12 и охлаждает другую поверхность термоэлементов. Таким образом, электроды термоэлементов находятся под воздействием перепада температур и термоэлементы вырабатывают соответствующую ЭДС. Термоэлементы объединены в термоэлектрические модули, которые электрически соединены между собой проводами или контактами и выведены наружу корпуса через гермовывод 9. Регулировать выходную мощность устройства возможно путем изменения температуры рабочих тел. Вторым рабочим телом может являться холодная вода. Так как термоэлементы электрически обратимы, то первое рабочее тело может быть холодным, а второе рабочее тело – горячим, при этом на выходе устройства изменится полярность выходного сигнала.

Если первое рабочее тело, поступающее на теплообменник 1 через патрубок 2 имеет высокое давление и скорость, сохраняющиеся на выходном патрубке 6, то второе рабочее тело может быть подано не от внешнего источника давления, а используя эффект эжекции. Для этого закрывают вентиль 12 и открывают переключающий вентиль 11. За счет пониженного давления в эжекторной трубке 10 будет происходить отсос второго рабочего тела по схеме: патрубок 8, межтрубное пространство, патрубок 7, вентиль 11 эжекторная трубка 10.

Известно, что магистральные трубопроводы, заполненные огромными массами горячей воды, имеют большую тепловую инерционность. При изменении природных условий, например, резком потеплении тепловая энергия в них безвозвратно теряется. Предлагаемое изобретение позволяет часть этой тепловой энергии преобразовать в электрическую.

Целесообразно так же на протяженных участках теплопроводов, не имеющих электрических сетей, создавать автономные участки КИП и автоматики, подавая на них электроэнергию от предлагаемого устройства.

Аналогично предлагаемое устройство может размещаться непосредственно в трубе магистрального газопровода или на его обводной специально выделенной трубке. Известно, что газ при его прокачке по магистральным газопроводам сильно нагревается и его специально охлаждают в агрегатах воздушного охлаждения, что позволяет увеличить объемы прокачки газа.

Предлагаемое устройство целесообразно использовать вместо устанавливаемых в настоящее время на магистральных газопроводах термоэлектрических генераторов, работающих от сжигания газа, который отбирается из этих же трубопроводов.

ИСТОЧНИКИ ИНФОРМАЦИИ

1.Щеклеин С. Е., Попов А. И. Система регулируемого аварийного отвода энерговыделений активной зоны реактора АЭС. Патент РФ № 2682722, МПК G21D 7/04.

2. Энергопечь. Технические характеристики моделей. [Электронный ресурс]. Режим доступа: http: www.energopech.ru.

3. Исмаилов Т. А., Аминов Г. И. Термоэлектрический бытовой генератор. Патент РФ № 2348089, МПК H01L35/28.

4. Трубчатые теплообменники. Кожухотрубные теплообменники. [Электронный ресурc] www.gigabaza.ru/doc/17620 html. Рис. 13-5. Многоходовый (по межтрубному пространству) кожухотрубный теплообменник.

5. Теплообмен. Кожухопластинчатые ТО [Электронный ресурс]. www. eskm-teploobmen.ru.

6. Попов А. И., Ташлыков О. Л. Устройство для регулируемого охлаждения жидкого металла в трубах реакторов на быстрых нейтронах. Патент РФ на полезную модель № 180121, МПК G21C 15/00.

7. Термоэлектрические модули для промышленного применения [электронный ресурс], http://kryothermtec.com/ru.

8. Тереков А.Я и др. Термоэлектрическая батарея. Патент РФ №2230397. МПК H01L 35/28. Патентообладатель НПО «Квант».

9. Андрущенко С.В. и др. Каскадный термоэлектрический холодильник. Авторское свидетельство СССР 3 453538. МПК F25B 21/02; H01V 1/28.

10. Липатов В.В. Термоэлектрическая батарея. Патент РФ №2142177. МПК H01L 35/02; H01L 35/32.

11. Каменский В.Т. Термоэлектрический охлаждающий модуль. Патент РФ №2117362. МПК H01L 35/28. Патентообладатель СКВ «Норд».

12. Патент США 6034318, 2000.

13. Патент Великобритании 1025687, 1966.

14. Патент США 5171372, 1922.

1. Термоэлектрический генератор в кожухотрубном исполнении, содержащий кожухотрубный теплообменник с патрубками ввода – вывода первого рабочего тела с определенной температурой, протекающего под давлением через его трубки, и патрубки ввода – вывода второго рабочего тела под давлением с отличной по значениям температурой, омывающего поверхность трубок, характеризующийся тем, что на поверхности трубок установлены термоэлектрические модули, электрические контакты соединены последовательно и выведены проводами через дополнительный патрубок гермовывода в корпусе теплообменника, при этом корпуса термоэлектрических модулей изолированы эластичной матрицей, причем первое рабочее тело перемещается внутри трубок, а второе рабочее тело движется по секциям в межтрубном пространстве.

2. Термоэлектрический генератор в кожухотрубном исполнении по п.1, характеризующийся тем, что на патрубок выхода первого рабочего тела установлена эжекторная трубка, соединенная через вентиль с патрубком выхода второго рабочего тела, на который также установлен дополнительный перекрывающий вентиль.

Универсальный термоэнергетический генератор. варианты

Настоящее изобретение относится к термоэнергетическим генераторам и может быть использовано в энергетике в качестве автономных источников электроэнергии.

Известны многочисленные конструкции термоэнергетических генераторов (ТЭГ), увеличение коэффициента полезного действия которых достигается за счет создания большего перепада температур между холодным и горячим электродами.

«Термоэнергетический генератор» [1] содержит в качестве источника тепловой энергии лампу жидкого топлива, надетый на нее трубчатый теплопередатчик с вмонтированными в него термоэлементами, горячий электрод которых нагревается теплом лампы, а холодный электрод охлаждается ребрами радиатора за счет конвекции воздуха.

Недостатком данного устройства является незначительный и нестабильный перепад температур между электродами, малый КПД и малая вырабатываемая мощность.

На принципах воздушного охлаждения работают ТЭГи в промышленном исполнении, например, на газовых магистралях, так и бытовых энергопечах.

«Термоэнергетический генератор» [2] с прямым преобразованием тепловой энергии в электрическую содержит теплоприемник, внутри корпуса которого размещен источник тепла, а снаружи установлены термоэлектрические модули и основания теплообменников системы охлаждения, механически связанные с корпусом теплоприемника посредством средств крепления, причем средства крепления выполнены в виде листовых пружин переменного сечения по длине и расположены по краям оснований теплообменника с возможностью плотного и стабильного контакта через термоэлектрические модули к поверхностям корпуса теплоприемника.

Данный ТЭГ обеспечивает более эффективную и надежную работу, создавая стабильное поджатие модулей к теплоприемнику и к холодному теплообменнику, однако недостатком его является воздушный способ охлаждения теплообменника, не обеспечивающий достаточный перепад температур.

Известны энергопечи «Арктур-М», «Вега-25», «Чолбон-2», «Индигирка-М» [3]. Например, энергопечь «Индигирка-М» имеет выходную электрическую мощность ТЭГ 50 Вт. Охлаждение осуществляется встроенными дистанционно на корпусе электровентиляторами, которые подают атмосферный воздух к холодному электроду.

Наши лабораторные измерения показали, что такое охлаждение на энергопечи «Индигирка-М» не эффективно, так как средняя температура выходящего охлаждающего воздуха с вентиляторов «Твент» менее 100°С (см. «График температур», приложение к данной заявке), температура на горячем электроде во время максимального разогрева печи «Тгор» около 450°С, на холодном электроде «Тхол» 200…250°С, а перепад температур между электродами составил 200…250°С. Кроме того, на работу электровентиляторов требуется 15…18 Вт, т.е. около 30% электроэнергии от ТЭГ затрачивается «впустую».

Дальнейшее увеличение перепада температур между электродами ТЭГ «Индигирки-М» и в других подобных конструкциях путем усиления охлаждения вентиляторами, расположенными на корпусе печи, не представляется возможным из-за температурного перегрева обмоток и выхода из строя электродвигателей вентиляторов.

Известна также полезная модель [4] и изобретение [5] этих же авторов на ТЭГ, преобразующий энергию горения топлива в тепловую по схеме «Индигирки-М».

Энергопечь содержит отопительное устройство, на наружной поверхности корпуса которого закреплен термоэлектрический генератор, включающий опорную нагревательную пластину, на которой подвижно с применением биметаллических пластин закреплена тепловыравнивающая пластина с установленными на ней термоэлектрическими генераторными модулями, причем тепловыравнивающая пластина закреплена на опорной нагреваемой пластине при помощи шарнира с горизонтальной поворотной осью, а биметаллические пластины установлены между опорной нагреваемой пластиной и тепловыделяющей пластиной, при этом холодные спаи модулей установлены на радиаторе воздушного охлаждения.

Недостатком данных устройств, так же как и предыдущих, является малый температурный перепад между электродами и, как следствие, невысокий КПД. Кроме того, воздушный теплоотвод так же не эффективен при использовании его в ТЭГ большой мощности.

Наиболее близким аналогом (прототипом) является ТЭГ [6] по патенту РФ №2348089.

«Термоэлектрический бытовой генератор» содержит батарею термоэлектрических модулей, источник тепловой энергии (печь), систему циркуляции воды из емкости с резервом воды, пароводяной насос, жидкостный теплоотвод от ТЭГ и потребитель теплой воды, замкнутый с помощью водоводов на емкость с резервом воды, а циркуляция воды обеспечивается при помощи пароводяного насоса, приведенного в контакт с нагретой частью печи.

Постоянный отвод тепла циркулирующей воды от холодного электрода термоэлектрических модулей позволяет увеличить перепад температур между электродами и выходную мощность ТЭГ.

Однако недостатком прототипа является сложность выполнения системы циркуляции воды, необходимость стационарного исполнения, дороговизна в управлении и обслуживании.

Задачей предлагаемого изобретения является устранение вышеуказанных недостатков и создание универсального ТЭГ с более высоким КПД, не требующим постоянного принудительного подвода и отвода охлаждающий жидкости.

Технический результат предлагаемого изобретения заключается в следующем:

— упрощена конструкция ТЭГ по первому варианту за счет использования в схеме охлаждения вместо принудительного жидкостного теплоотвода прямого термосифона, осуществляющего циркуляцию постоянного объема жидкости внутри корпуса ТЭГ;

— повышена эффективность конденсации пара в термосифоне ТЭГ за счет использования дополнительных теплопоглощающих металлических решеток, соединенных теплопроводными стержнями с дополнительным наружным теплоотводом, а в качестве стержней могут быть использованы тепловые трубы;

— упрощена конструкция ТЭГ по второму варианту за счет использования в схеме охлаждения вместо принудительного жидкостного теплоотвода кольцевого термосифона, осуществляющего циркуляцию постоянного объема жидкости между испарительным и конденсаторным блоками термосифона;

— повышена эффективность термосифона за счет улучшения конденсации пара путем оснащения паропровода в конденсаторном блоке дополнительным теплообменником.

Технический результат достигается за счет того, что в термоэнергетическом генераторе, содержащем батарею термоэнергетических модулей, горячие электроды которых подключены к печи (источнику тепловой энергии), а холодные электроды — к емкости с водой, оснащенной жидкостным теплоотводом с трубным водоводом, жидкостный теплоотвод выполнен для первого варианта генератора в корпусе прямого термосифона, изолированного от емкости с водой теплоизолирующим контуром, причем в верхней части корпуса термосифона размещены металлические решетки, соединенные посредством теплопроводных стержней с наружным теплоотводом, а в качестве теплопроводных стержней применены тепловые трубы, обладающие высокой теплопроводностью.

Технический результат во втором варианте достигается за счет того, что в генераторе, содержащем батарею термоэнергетических модулей, горячие электроды которых подключены к печи (источнику тепловой энергии), а холодные электроды — к емкости с водой, оснащенной жидкостным теплоотводом с трубным водоводом, жидкостный теплоотвод выполнен в данном варианте в корпусе кольцевого термосифона, состоящего из испарительного и конденсаторного блоков, соединенных трубным водоводом и трубным паропроводом, причем трубный водовод присоединен к нижним внутренним поверхностям обоих блоков, трубный паропровод подключен между верхней зоной испарения испарительного блока и верхней зоной конденсации в конденсаторном блоке, а трубный паропровод в конденсаторном блоке оснащен дополнительным теплообменником.

На фиг. 1 изображен вариант «Универсального термоэнергетического генератора. Варианты» с использованием однокорпусного прямого термосифона, а на фиг. 2 — вариант генератора на основе кольцевого термосифона с раздельными корпусами испарительного и конденсаторного блоков.

«Универсальный термоэнергетический генератор. Варианты» содержит в первом варианте (фиг. 1) источник 1 тепловой энергии (печь), батарею 2 термоэнергетических модулей, горячие электроды 3 которых присоединены к источнику, а холодные электроды 4 — к емкости 5 с жидкостью или водой. Для условий с отрицательными температурами вода заменяется незамерзающей жидкостью. Емкость через теплоизолирующий контур 6 соединена с корпусом 7 прямого термосифона, оснащенного охлаждающими ребрами, а в верхней части корпуса расположены дополнительные теплопоглощающие решетки 8, соединенные теплопроводными стержнями 9 с дополнительным наружным теплоотводом 10, причем вместо теплопроводных стержней могут использоваться тепловые трубы.

По второму варианту генератор содержит кольцевой термосифон, состоящий из испарительного блока 11 и конденсаторного блока 12, соединенных трубным паропроводом 13 и трубным водоводом 14, а конец трубного паропровода в конденсаторном блоке оснащен дополнительным теплообменником 15, находящемся в уже сконденсированном объеме воды до уровня h.

«Универсальный термоэнергетический генератор. Варианты» работает по первому варианту следующим образом, фиг. 1. Тепловая энергия Q от источника 1 поступает на горячие электроды 3 термоэнергетического модуля 2, холодные электроды 4 которых охлаждаются емкостью 5 с жидкостью или с водой. Если в емкости содержится вода, то при достижении температуры 100°С она закипает и пары, поднимаясь (сплошные стрелки на фиг. 1) в верхнюю часть корпуса 7 термосифона конденсируются на стенках корпуса, так же на стенках дополнительных термопоглощающих решетках 8 и стекают (пунктирные стрелки на фиг. 1) обратно в емкость 5 с водой. Осуществляемый таким образом круговорот «вода — пар — вода» в термосифоне позволяет увеличить перепад температур между электродами, отобрать избыточную тепловую энергию с холодных электродов 4, температура которых при использовании воды будет равна температуре кипения 100°С, тепловая энергия при этом через оребренный корпус выбрасывается в окружающее пространство, причем объем используемой в термосифоне жидкости (в данном случае воды) остается постоянным. Электрическая энергия снимается обычным образом проводниками с электродов модулей (проводники условно не показаны на чертежах).

Если необходим ТЭГ большей электрической мощности и требуется отвести от холодных электродов 4 значительное количество тепловой энергии, то через дополнительные теплопроводные стержни 9 подключают дополнительный наружный теплоотвод 10, в качестве которого может быть использован дополнительный массивный воздушный охладитель или дополнительная емкость с водой, а вместо стержней 9 применить более эффективные по теплопроводности тепловые трубы.

Теплоизолирующий контур 6 в данной тепловой схеме позволяет уменьшить теплопередачу от емкости 5 к корпусу 7 термосифона, исключив прямой контакт между ними.

Для стационарных ТЭГ большой электрической мощности может использоваться второй вариант с применением кольцевого термосифона [7], (фиг. 2). На данном чертеже условно показано присоединение испарительного блока 11 к холодному электроду батареи 2 только с боковой поверхности источника 1 тепловой энергии, а фактически может использоваться вся его горячая поверхность.

При закипании в блоке 11 воды ее пары по трубному паропроводу 13 поднимаются в блок 12 конденсации, где после конденсации вода накапливается в донной части блока 12 и после достижения уровня слива h через трубный водовод 14 сливается в испарительный блок 11, осуществляя кругооборот «вода — пар — вода». Усиление конденсации достигается за счет снижения температуры паров в теплообменнике 15, так как он находится уже в зоне сконденсированной жидкости h.

Универсальность предлагаемого устройства заключается в том, что для малых мощностей оно может использоваться, например, в качестве надстройки к «Генераторам термоэлектрическим» типа ГТУ-12-12 [8].

Предлагаемая схема теплопровода с помощью прямого или кольцевого термосифона может быть альтернативой охлаждения любых термоэлектрических генераторов, в том числе термоэлектрических сборок серии «воздух — воздух» на разные мощности охлаждения, выпускаемых НПО «Кристалл» [9].

Учитывая изложенное, следует ожидать, что предлагаемое изобретение найдет широкое применение в быту и в промышленности.

ИСТОЧНИКИ ИНФОРМАЦИИ

1. Воронин А.Н., Северов А.А. Термоэнергетический генератор. Авторское свидетельство СССР №96698, МПК Н01V 1/02 (аналог).

2. Плеханов С.И., Тереков А.Я., Новиков В.Э. Термоэнергетический генератор. Патент РФ №2529437, МПК H01L 35/28.

3. Энергопечь. Технические характеристики моделей. [Электронный ресурс]. Режим доступа: http://www.energopech.ru.

4. Баукин В.Г. Винокуров А.В. и др. Отопительное устройство с термоэлектрическим генератором и термоэлектрический генератор. Патент РФ на полезную модель №95183, МПК H01L 35/28 (аналог).

5. Баукин В.Г., Винокуров А.В. и др. Отопительное устройство с термоэлектрическим генератором и термоэлектрический генератор. Патент РФ №2419749, МПК F24H 3/12 (аналог).

6. Исмаилов Т.А., Аминов Г.И. Термоэлектрический бытовой генератор. Патент РФ №2348089, МПК H01L 35/28 (прототип).

7. Попов А.И., Щеклеин С.Е. Кольцевой регулируемый термосифон. Положительное решение по заявке №2015122705 от 11.06.2015.

8. Альтернативные источники тока. Генератор термоэлектрический ГТУ-12-12. [Электронный ресурс]. Режим доступа: www.ait-1.narod.ru.

9. Термоэлектрические сборки серии «Воздух — Воздух» для уличного применения. [Электронный ресурс]. Режим доступа: http://www.crystalltherm.com/ru.

10. Патент США US 3728160. 17.04.73.

11. Патент США US 4095998. 20.06.78.

12. Патент Японии JP 2006294738 А. 26.10.2006.

13. Патент Японии JP 2008021678 А. 31.01.2008.




(PDF) Л.П. Булат, Е.К. Иорданишвили, А.А. Пустовалов, М.И. Федоров. ТЕРМОЭЛЕКТРИЧЕСТВО В РОССИИ: ИСТОРИЯ И СОВРЕМЕННОЕ СОСТОЯНИЕ

Булат Л.П., Иорданишвили Е.К., Пустовалов А.А., Федоров М.И.

Термоэлектричество в России: история и современное состояние

30 Термоэлектричество №4, 2009 ISSN 1726-7692

систем, включая наноструктуры.

Проявляется заметный рост интереса к термоэлектрической генерации электроэнергии,

начиная от генераторных материалов и модулей, до ТЭГ различного назначения.

Наблюдается динамичное развитие российских фирм, работающих в области

термоэлектричества.

Подчеркнем, что Россия продолжает оставаться ведущей в мире по исследованиям,

разработкам и производству термоэлектрических материалов, модулей и устройств.

Литература

1. Шелимова Л.Е., Свечникова Т.Е., Константинов П.П., Карпинский О.Г., Авилов Е.С.,

Кретова М.А., Земсков В.С. Структура и термоэлектрические свойства слоистых

тетрадимитоподобных халькогенидов n- и p-типа проводимости // Термоэлектрики и их

применения. – XI межгосударственный семинар. – Санкт-Петербург. – 2008. – С. 71 – 76.

2. Шелимова Л.Е., Карпинский О.Г., Константинов П.П., Авилов Е.С., Кретова М.А.,

Земсков В.С. // Неорганические материалы. – Т. 40. – В. 5. – 2004. – C. 530 – 540.

3. Imai Y., Watanabe A. Electronic structures of PbBi4Te7 and GeBi4Te7 calculated by a first-

principle pseudopotential method // Intermetallics. – 2003. – V.11. – N 5. – P. 451 – 458.

4. Житинская М.К., Немов С.А., Шелимова Л.Е., Свечникова Т.Е., Константинов П.П. Анизо-

тропия термоЭДС слоистого соединения PbSb2Te4 // ФТТ. – 2008. – Т. 50. – В. 1. – C. 8 – 10.

5. Иванова Л.Д., Петрова Л.И., Гранаткина Ю.В., Свечникова Т.Е., Коржуев М.А.,

Земсков В.С. Материалы с переменной концентрацией носителей тока для

термоэлектрических охладителей // Неорганические материалы. – 2007. – Т. 43. – В. 12. – C.

1436 – 1441.

6. Булат Л.П., Драбкин И.А., Освенский В.Б., Пивоваров Г.И., Снарский А.А., Татьянин Е.В. /

Сб. «Термоэлектрики и их применения». ФТИ им. А.Ф. Иоффе РАН. – Санкт-Петербург. –

2008. – С. 39 – 43.

7. Bulat L.P., Osvensky V.B., Pivovarov G.I., Snarskii A.A., Tatyanin E.V., Tay A.A. // Proc. 6th

European Conference on Thermoelectrics, July 2 – 4, 2008. – Paris (France). – P. I2 – 1 – I2 – 6.

8. Bulat L.P., Drabkin I.A., Pivovarov G.I., Osvensky V.B. On thermoelectric properties of

nanoscale materials // Journ. of Thermoelectricity. – 2008. – No. 4. – P. 27 – 33.

9. Булат Л.П., Бублик В.Т., Драбкин И.А., Каратаев В.В., Освенский В.Б., Пивоваров Г.И.,

Пшенай-Северин Д.А., Татьянин Е.В., Табачкова Н.Ю. Объемные наноструктурные

термоэлектрики на основе теллурида висмута // Journ. of Thermoelectricity. – 2009. – No.3. –

P. 70 – 75.

10. Hicks L.D., Dresselhaus M.S. Thermoelectric Figure of Merit of a One-Dimensional Conductor //

Phys. Rev. B. – 1993 – Vol.47. – No. 24. – P. 16631 – 16634.

11. Giamarchi T. Quantum Physics in One Dimension. – Oxford University Press, 2003.

12. Vedernikov M.V., Uryupin O.N., Ivanov Yu.V. and Kumzerov Yu.A. Thermoelectric Properties

of Semiconductor Quantum Wires // Proc. 22 Int. Conf. on Thermoelectrics. – August 17 – 21. –

2003. – La Grande-Motte. – France. – P. 355 – 358.

13. Uryupin O.N., Ivanov Yu.V., Vedernikov M.V., Kumzerov Yu.A., Fokin A.V. Thermoelectric

Properties of Bi1-xSbx Alloy Nanowires // Proc. 3rd Europ. Conf. on Thermoelectrics. – Nancy

(France). – 2005. – P. 35 – 38.

14. Uryupin O.N., Vedernikov M.V., Shabaldin A.A., Ivanov Y.V., Kumzerov Y.A.,

Fokin A.V. Thermoelectric Properties of InSb Nanowires Over a Wide Temperature Range // J.

Electron. Mater. – 2008, (in press).

принцип работы, применение, как сделать

Согласно мировой статистике, от общего числа выработанной электроэнергии, на ТЭС приходится более 60%. Как известно, для работы тепловых электростанций необходимо органическое топливо, запасы которого не бесконечны. Помимо того, положенный в основу техпроцесс не является экологически чистым. Но низкая стоимость оргтоплива и высокий КПД ТЭС, позволяет получать «дешевое» электричество, что оправдывает применение данной технологии. Выход из сложившейся ситуации – альтернативные источники энергии, к таковым относятся термоэлектрические генераторы (далее ТЭГ), о них и пойдет речь в этой статье.

Что такое термоэлектрический генератор?

Так принято называть устройство, позволяющее преобразовать тепловую энергию в электрическую. Следует уточнить, что термин «Тепловая» не совсем точен, поскольку тепло, это способ передачи, а не отдельный вид энергии. Под данным определением подразумевается общая кинетическая энергия молекул, атомов и других структурных элементов, из которых состоит вещество.

Несмотря на то, что на ТЭС сжигается топливо для получения электричества, ее нельзя отнести к ТЭГ. На таких станциях тепловая энергия вначале преобразуется в кинетическую, а она уже в электрическую. То есть, топливо сжигается для получения из воды пара, который вращает турбину электрического генератора.

Схема работы ТЭС

Исходя из выше изложенного, следует уточнить, что ТЕГ должен генерировать электроэнергию без промежуточных преобразований.

Принцип работы

В основе ТЭГ лежит термоэлектрическое явление, описанное в начале 20-х годов XIX века немецким ученым-физиком Томасом Иоганном Зеебеком. Он обнаружил появление ЭДС в цепи замкнутого типа, состоящей из проводника и сурьмы, при условии создания разности температур в местах, где эти материалы контактируют. Изображение устройства, при помощи которого был зафиксирован данный эффект, представлено ниже.

Термопара из опыта Зеебека

Обозначения:

  • 1 – медный проводник.
  • 2 – проводник из сурьмы.
  • 3 – стрелка компаса.
  • А и В – места контакта двух проводников.

При нагревании одного из контактов стрелка отклонялась, что свидетельствовало о наличии магнитного поля, вызванного ЭДС. При нагреве другого контакта, направление ЭДС менялось на противоположное. Соответственно, при разрыве цепи, можно зафиксировать разность потенциалов на ее концах.

Через 12 лет, после публикации Зеебеком результатов своих опытов, французским физиком Жаном Пельтье был обнаружен обратный эффект. Если через цепь термопары пропускать ток, то в местах контакта этих веществ возникает разность температур. Мы не будем приводить описание опыта Пельтье, а также данные по современным одноименным элементам, эту информацию можно найти на нашем сайте.

По сути, оба эти эффекта обратные стороны одного термоэлектрического явления, позволяющего напрямую получать электричество из тепловой энергии. Но, до открытия полупроводников, термоэлектрический эффект не находил практического применения, ввиду неприемлемо низкого КПД. Поднять его до 5% удалось только в середине пошлого века. К сожалению, даже у современных полупроводниковых элементов, этот показатель остается на уровне 8%-12%, что не позволяет рассматривать генераторы данного типа в качестве серьезных конкурентов ТЭС.

Современный элемент Пельтье с указанием размеров

Перспективы

В настоящее время продолжаются опыты по подбору оптимальных термопар, что позволит увеличить КПД. Проблема заключается в том, что под данные исследования затруднительно подвести теоретическую базу, поэтому приходится полагаться только на результаты экспериментов. Учитывая, что на эффект влияет процентное соотношение и состав сплавов материала для термопар, говорить о ближайших перспективах неблагодарное занятие.

Велика вероятность, что в ближайшее время для повышения добротности термоэлементов, разработчики перейдут на другой уровень изготовления сплава для термопар, с использованием нано-технологий, ям квантования и т.д.

Вполне возможно, что будет разработан совершенно иной принцип с использованием нетрадиционных материалов. В качестве примера можно привести эксперименты, проводимые в Калифорнийском университете, где для замены термопары использовалась искусственная синтезированная молекула, которая соединяла два золотых микро проводника.

Молекула вместо термопары

Первые опыты показали возможность реализации идеи, насколько она перспективна, покажет время.

Сфера применения и виды термоэлектрических генераторов

В виду низкого КПД для ТЭГ остается два варианта применения:

  1. В местах, где недоступны другие источники электроэнергии.
  2. В процессах, где имеется избыток тепла.

Приведем несколько примеров таких устройств.

Энергопечи

Данные, устройства, совмещающие в себе следующие функции:

  • Варочной поверхности.
  • Обогревателя.
  • Источника электроэнергии.

Это прекрасный образец, объединяющий все оба варианта применения.

Индигирка – три в одном

У представленной на рисунке энергопечи следующие параметры:

  • Вес – чуть больше 50 килограмм (без учета топлива).
  • Размеры: 65х43х54 см (с разобранным дымоходом).
  • Оптимальная загрузка оргтоплива – 30 литров. Допускается использование лиственной древесины, торфа, бурового (не каменного!) угля.
  • Средняя тепловая мощность устройства около 4,5 кВт.
  • Мощность электронагрузки от 45-50 Вт.
  • Стабилизированное постоянное напряжение на выходе – 12 В.

Как видите, эти параметры вполне приемлемы для условий, где нет электричества, отопления и газа. Что касается небольшой электрической мощности, то ее вполне достаточно для зарядки мобильных устройств или питания других гаджетов, через адаптер от автомобильного прикуривателя.

Радиоизотопные ТЭГ

В качестве источника тепла для ТЭГ может выступать тепловая энергия, выделяющаяся в процессе распада нестабильных элементов. Такие источники называют радиоизотопными. Основное их преимущество заключается в том, что не требуется постоянная загрузка топлива. Недостаток – необходимость установки защиты от ионизирующего излучения, невозможность перезаправки топлива и необходимость утилизации.

Срок эксплуатации таких источников напрямую зависит от периода полураспада вещества, используемого в качестве топлива. К последнему предъявляется следующий ряд требований:

  • Высокий коэффициент объемной активности, то есть небольшое количество вещества должно обеспечивать нужный уровень выделения энергии.
  • Поддержка необходимого уровня мощности в течение длительного времени. На этот параметр отвечает, как было отмечено выше, влияет период полураспада, например у стронция-90 он 29 лет, следовательно, источник через это время потеряет половину своей мощности.
  • Ионизирующее излучение должно быть удобным для утилизации, то есть в нем должны преобладать α-частицы.
  • Необходимый уровень безопасности. То есть ионизирующее излучение не должно нанести вред экологии (в случае эксплуатации на земле) и питающемуся от такого источника оборудованию.

Таким критериям отвечают изотопы кюрия-244, плутония-238 и упоминавшийся выше стронций-90.

Сфера применения РИТЕГ

Несмотря на серьезные требования к таким источникам, сфера их применения довольно разнообразна, они используются как в космосе, так и на земле. Ниже на фото, изображен РИТЕГ, работавший на космическом аппарате Кассини. В качестве топлива использовался изотоп плутония-238. Период полураспада этого элемента чуть больше 87 лет. Под конец 20-ти летней мисси источник вырабатывал 650 Вт электроэнергии.

Радиоизотопное «сердце» Кассини

Кассини была приведена в качестве примера, а на счет массовости можно констатировать, что, практически, все КА для электропитания оборудования используют РИТЕГ. К сожалению, характеристики радиоизотопных источников энергии космических аппаратов, как правило, не публикуются.

На земле ситуация приблизительно такая же. Технология РИТЕГ как бы известна, но ее детали относятся к закрытой информации. Достоверно известно, что такие установки применяются в качестве источника питания навигационного оборудования в местности, где по техническим причинам невозможно получать электроэнергию другим способом. То есть, речь идет о труднодоступных регионах.

К сожалению, такие источники не самая подходящая альтернатива ТЭС с экологической точки зрения.

РИТЕГ поднятый с 14-митровой глубины возле Сахалина

Как сделать термоэлектрический генератор своими руками?

В завершении расскажем, как сделать ТЕГ, которым можно пользоваться в турпоходе, на охоте или рыбалке. Естественно, мощность таких устройств будет уступать радиоизотопным генераторам энергии, но ввиду труднодоступности плутония, и его неприятным свойством наносить вред человеческому организму придется довольствоваться малым.

Нам понадобится термоэлектрический элемент, например, ТЕС1 12710. Желательно использовать несколько элементов, подключенных параллельно, для увеличения мощности. К сожалению, тут есть очень серьезный нюанс, потребуется подобрать элементы со сходными параметрами, что у китайской продукции практически не реально, а использовать брендовую дорого, проще купить готовый генератор. Если использовать один модуль Пельте, то его мощности едва хватит для зарядки телефона или другого гаджета. Нам также понадобится металлический корпус, например, отслужившего блока питания ПК и радиатор от процессора.

Основные моменты сборки:

Наносим на корпус термопасту в месте, где будет крепиться термоэлектрический элемент, прислоняем его и фиксируем радиатором. В результате у нас получается конструкция, как на нижнем рисунке.

Туристический ТЭГ

В качестве топлива лучше всего использовать «сухой спирт».

Теперь необходимо подключить к нашему источнику стабилизатор напряжения (схему можно найти на нашем сайте или в других тематических источниках).

Конструкция готова, можно приступать к проверке.

Список использованной литературы

  • Самойлович А.Г. «Термоэлектрические и термомагнитные методы превращения энергии» 2007
  • Поздняков Б. С, Коптелов Е.А. «Термоэлектрическая энергетика» 1974
  • Бернштейн А. С. «Термоэлектричество» 1957
  • Анатычук Л.И. «Термоэлементы и термоэлектрические устройства» 1979

ThermalExpansion | Guild Black Templars

НОвые Руды

Мод добавляет 4 новых руды (слева на право):
— Медь (Copper)
— Олово (Tin)
— Серебро (Silver)
— Свинец (Lead)
— Никель (Ferrous)

СПЛАВЫ
Ну чтож давайте разберёмся какие же новые сплавы добавляет мод ThermalExpansion:
Медь (Copper)


Олово (Tin)

Серебро (Silver)

Свинец (Lead)

Никель (Ferrous)

Электрум (Electrum)
Сплав состоящий из Золота и Серебра.

Инвар (Invar)
Сплав состоящий из 64% Железа и 36% Никеля.

Платина (Shiny)

ИНСТРУМЕНТЫ и ДЕТАЛИ
Серповидный молот
(Crescent Hammer)


Серповидный молот, изменяет направление устройств из модов BuildCraft и Thermal Expansion, и оригинальные блоки по нажатии на них ПКМ.

Машинный корпус
(Machine Frame)


Требуется для крафта всех устройств.

Пневматический сервомотор
(Pneumatic Servo)


Используется в устройствах, которые не требуют MJ для работы.

Редстоуновая приёмная катушка
(Redstone Reception Coil)


Используется в устройствах, которые получают энергию.

Редстоуновая передающая катушка
(Redstone Transmission Coil)


Используется в устройствах, которые отправляют энергию.

Редстоуновая проводимая катушка
(Redstone Conductance Coil)


Используется в устройствах, которые отправляют и получают энергию.

Медная шестерёнка
(Copper Gear)

Оловянная шестерёнка
(Tin Gear)

Инварная шестерёнка
(Invar Gear)

Закаленное стекло
(Hardened Glass)


Закаленное стекло, получаемое из измельчённого Обсидиана и измельчённого Свинца. Оно очень взрывоустойчиво.

ПРОИЗВОДНЫЕ РЕСУРСЫ
Порох


Крафтится из Угля/Древесного угля, Селитры и Серы.

Бумага


Крафтится из Древесной щепки.

Древесный уголь
Сначала из 8 Опилок крафтим Прессованные опилки


Потом можно обжечь в обычной печке

Теплоизоляция
(Rockwool)
Получается обжигом вторичного продукта Шлака


В дальнейшем можно покрасить любым красителем как шерсть. Единственное отличие от шерсти, то что теплоизоляция не горит.

ЧЕРЕПАШКИ
Инженер
(Engineering Turtle)


Список поворачиваемых блоков:
Брёвна
Раздатчик
Рельсы (Электрические, Нажимные и т.д.)
Поршни (Липкие, Обычные)
Плиты (Все виды)
Ступеньки (Все виды)
Сундуки (Одиночный, Двойной, Эндер)
Печка
Тыква (Светильник Джека, Обычная)
Рычаги
Повторители

Ведронос
(Bucket Turtle)

Электрогенерирующая дровяная отопительно-варочная печь .

Электрогенерирующая дровяная отопительно-варочная печь «Индигирка».



Компания «Термофор» поставила на серийное производство новинку, аналоги которой ни в России, ни в остальном мире не замечены. Это небольшая твердотопливная отопительно-варочная печь со встроенным электрогенератором, который преобразует тепловую энергию горящего в печи топлива в электрическую энергию.



Во время работы печи по прямому назначению, то есть в процессе отопления или приготовления пищи, печь генерирует постоянный ток напряжением 12 вольт и мощностью не менее 50 ватт.

Вырабатываемого печью тока достаточно для подключения 2–3 энергосберегающих лампочек, зарядки аккумуляторов ноутбука, мобильного или спутникового телефона, фото- или видеокамеры, подключения портативного телевизора, радиоприемника, DVD проигрывателя и других портативных энергосберегающих устройств.

По результатам лабораторных и полевых испытаний, электрогенератор печи выходит на стабильный режим через 6–8 минут после зажигания топлива в печи.

Надежность электрогенераторов не вызывает сомнений, поскольку электрогенераторы компании «Криотерм» уже много лет поставляются сотням фирм-потребителей в 17 стран мира.

В настоящее время компания «Термофор» изучает возможные рынки сбыта энергопечей. Очевидно, что разработка представляет интерес для военных, спасателей, геологов, туристов, дачников, рыбаков и охотников.

Технические характеристики печей «Индигирка»:

Макс. объем отапливаемого помещения, м3 50
Тепловая мощность, кВт 4
Масса, кг 54
Глубина, мм 370
Ширина, мм 500
Высота, мм 620
Суммарная площадь поверхностей нагрева, м2 0,6
Объем топки, л 41
Диаметр проема топочной дверцы, мм 178
Диаметр дымохода, мм 80
Мин. высота дымохода, м 3
Выходное напряжение, В
12
Выходная электрическая мощность, Вт
50
Емкость встроенного аккумулятора, А·ч
12

Электрогенерирующая дровяная отопительно-варочная печь «Индигирка», термопара



Добавление комментариев временно отключено!

Покупка энергоэффективных бытовых печей | Министерство энергетики

Требования ENERGY STAR для бытовых печей разделены на регионы, показанные в таблице 2.

Таблица 2. Регионы ENERGY STAR для бытовых печей
Регион Государства на регион
Север США Аляска, Колорадо, Коннектикут, Айдахо, Иллинойс, Индиана, Айова, Канзас, Мэн, Массачусетс, Мичиган, Миннесота, Миссури, Монтана, Небраска, Нью-Гэмпшир, Нью-Джерси, Нью-Йорк, Северная Дакота, Огайо, Орегон , Пенсильвания, Род-Айленд, Южная Дакота, Юта, Вермонт, Вашингтон, Западная Вирджиния, Висконсин и Вайоминг
U.S. South Алабама, Американское Самоа, Аризона, Арканзас, Калифорния, Делавэр, Округ Колумбия, Флорида, Джорджия, Гуам, Гавайи, Кентукки, Луизиана, Мэриленд, Миссисипи, Невада, Нью-Мексико, Северная Каролина, Оклахома, Пуэрто-Рико , Южная Каролина, Теннесси, Техас и Вирджиния

В северном регионе США требуются более эффективные модели из-за более холодного климата и большего количества градусо-дней.

В более теплых южных регионах США, где требования к обогреву меньше, используется специальный логотип ENERGY STAR для обозначения печей, которые соответствуют более низкому уровню эффективности.Бытовые печи с этикеткой ENERGY STAR для Южного региона США не могут продаваться в Северном регионе США.

Все модели, отвечающие техническим требованиям ENERGY STAR, представляют собой «конденсационные» печи. Эта технология использует преимущество обычно отводимого тепла дымовых газов печи для повышения эффективности. При установке конденсационных печей выбирайте изделия с герметичным сгоранием. В конденсационных печах не следует использовать воздух в помещении для горения. Воздух в помещении часто содержит загрязняющие вещества от обычных бытовых товаров и может вызвать коррозию, которая повредит конденсационные печи.Печи с герметичным сгоранием имеют подводящие линии, по которым наружный воздух направляется непосредственно в камеры сгорания.

Помимо повышения эффективности, конденсационные печи с закрытым сгоранием более безопасны. Линии подачи, камеры сгорания и дымоходы герметизированы изнутри дома, что предотвращает утечку выхлопных газов или их обратное попадание в жилые помещения. Из-за этих особенностей конденсационные печи требуют незначительных модификаций при установке и, как правило, дороже моделей стандартной эффективности; однако их повышенная эффективность означает, что они обычно экономичны в течение всего жизненного цикла.

Эффективная печь не сэкономит ни энергии, ни денег, если она не установлена ​​должным образом. Должностные лица федеральных закупок и покупатели должны требовать, чтобы газовые печи были установлены в соответствии с рекомендациями ENERGY STAR по качеству установки (QI). Проблемы с установкой, такие как слишком большой размер, плохо спроектированные системы распределения и негерметичные воздуховоды, приводят к снижению эффективности, дискомфорту людей и сокращению срока службы оборудования. Требование к подрядчику следовать руководящим принципам QI гарантирует, что эти и другие проблемы будут решены, а ожидаемая экономия энергии и затрат будет достигнута.

Многие штаты и электроэнергетические компании предлагают скидки или другие льготы при покупке продуктов, отвечающих требованиям ENERGY STAR. Воспользуйтесь средством поиска скидок ENERGY STAR, чтобы узнать, предлагает ли местное коммунальное предприятие такие льготы. Программа стимулирования энергетики FEMP помогает федеральным агентствам воспользоваться этими стимулами, предоставляя информацию о возможностях программы финансирования, доступных в каждом штате.

Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы, работающие на ископаемом топливе, имеют КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98.5%, превращая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут сократить ваши счета за топливо и снизить выбросы загрязняющих веществ вашей печью вдвое. Повышение эффективности печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа каждый год, если вы отапливаете природным газом, или 2,5 тонны, если отапливаете нефть.

Если ваша печь или котел старые, изношенные, неэффективные или слишком большие, самое простое решение — заменить их современной высокоэффективной моделью.Старые угольные горелки, которые были переведены на жидкое или газовое топливо, являются основными кандидатами на замену, как и газовые печи с запальными лампами, а не с электронным зажиганием. Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующей установки рекомендуется сначала повысить энергоэффективность вашего дома, добавив теплоизоляцию и / или новые энергоэффективные окна, а затем попросить подрядчика по отоплению определить размер вашей печи.Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему.В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут оказаться трудными для оправдания. Однако имейте в виду, что агрегаты с более высокой эффективностью будут иметь меньшие выбросы, чем агрегаты с диапазоном 80%.

Укажите герметичную топку или котел, который будет направлять наружный воздух непосредственно в горелку, а дымовые газы (продукты сгорания) выходить непосредственно наружу, без необходимости использования вытяжного шкафа или заслонки. Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха.Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не представляют риска попадания опасных газов сгорания в ваш дом. В печах, которые не являются герметичными камерами сгорания, обратный отвод дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислый выхлопной газ, который не подходит для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Руководство по покупке лучших газовых печей

Как большинство людей покупают печь? Сначала звонят подрядчикам и спрашивают сметы. Мы тоже подготовили этот отчет. Более 500 специалистов по отоплению и кондиционированию жилых помещений рассказали нам о своем опыте установки и обслуживания отопительного оборудования.

Размер имеет значение
Технические характеристики печи должны соответствовать вашим потребностям. Слишком маленькая печь не обеспечит комфорт в вашем доме в очень холодную погоду.

Отчасти для того, чтобы избежать такой возможности, печи в большинстве домов больше, чем необходимо. Первоначальная стоимость — лишь один из недостатков этой стратегии. Слишком большая печь будет чаще включаться и выключаться. Это увеличивает износ компонентов, расходует энергию и может вызвать неудобные колебания температуры. Кроме того, для замены печи большего размера могут потребоваться воздуховоды большего размера. Если воздуховоды не подходящего размера, поток воздуха может быть шумным.

Чтобы быть уверенным в правильном подборе размеров и правильной установке, выберите надежного подрядчика, который потратит время на расчет ваших потребностей в отоплении в соответствии с отраслевым стандартом, таким как Руководство J Расчет нагрузки HVAC для жилых помещений от Подрядчиков по кондиционированию воздуха Америки.Такие расчеты учитывают климат и размер, дизайн и конструкцию вашего дома. После установки печи регулярно обслуживайте ее в соответствии с рекомендациями производителя. Наш опрос помог подтвердить этот совет. Когда мы спросили о наиболее распространенных причинах обращения за обслуживанием печей, подрядчики в два раза чаще, чем неисправное оборудование, ссылались на человеческий фактор, ненадлежащее техническое обслуживание или неправильную установку. Смотрите наш полный отчет о самых и наименее надежных марках газовых печей.

Эффективность также имеет значение
В большинстве новых систем центрального отопления используется газ, наиболее распространенное топливо для отопления. Насколько эффективно печь преобразует газ в тепловую энергию, отражается в ее годовом рейтинге эффективности использования топлива (AFUE), который измеряется в процентах. Чем выше число, тем больше тепла печь может отжать от каждого терма газа. Поскольку эффективные печи производят меньше выбросов, на ваше решение также могут повлиять экологические соображения.

Печи с годами стали более энергоэффективными.Газовая печь, изготовленная в начале 1970-х годов, обычно имеет рейтинг AFUE около 65 процентов. Самый низкий разрешенный законом КПД для новых газовых печей составляет 78 процентов, а некоторые новые модели достигают 97 процентов, почти полного КПД.

Цена печи обычно повышается вместе с ее топливной экономичностью. Печь с рейтингом AFUE 90 процентов может стоить на 1000 долларов больше, чем установка аналогичного размера с рейтингом 80 процентов. Но вы часто можете окупить эти дополнительные расходы за счет более низких счетов на топливо в течение срока службы печи, особенно в таких регионах, как Северо-Восток и Средний Запад, где зимы могут быть суровыми.То, как быстро вы окупите инвестиции, зависит не только от AFUE. Электроэнергия для работы печей с разным рейтингом AFUE может значительно различаться. На время окупаемости также влияют климат, в котором вы живете, насколько хорошо утеплен ваш дом, а также ваши местные тарифы на газ и электричество.

По вашему усмотрению, настаивайте на том, чтобы подрядчик выбрал модели с диапазоном эффективности, и рассчитайте годовые расчетные эксплуатационные расходы каждой модели, которую вы рассматриваете, добавив информацию о рейтинге AFUE каждого устройства и потреблении электроэнергии, местных тарифах на коммунальные услуги и характеристиках ваш дом в одну из нескольких компьютерных программ, предназначенных для простого расчета сметы.Убедитесь, что в котировках также указана стоимость любых изменений в вентиляции, требуемой для любых бытовых приборов в доме.

Другие вопросы, которые следует задать подрядчику: является ли модель, которую вы рассматриваете, относительно новой — например, введенной в действие в течение последних двух лет — и, следовательно, относительно непроверенной? Если это более старая модель, заметил ли подрядчик у нее какие-либо проблемы с надежностью?

Вы можете сделать свой дом более энергоэффективным несколькими способами. Зимой выключите термостат; всего на 2 ° F охлаждение сэкономит ваши деньги и снизит выбросы примерно на 6 процентов.Вы можете даже не почувствовать разницы, особенно ночью или когда вас нет дома — здесь может помочь программируемый или умный термостат, и вам следует прочитать наше руководство по умным термостатам и наше руководство по использованию умных устройств, чтобы вы не тратить деньги на отопление всего дома, когда некоторые комнаты пусты. Задерните занавески на ночь, чтобы от холодного окна не было холодно.

Еще один совет старой школы: держите окна закрытыми в солнечные дни летом и открывайте их в солнечные дни зимой, чтобы воспользоваться бесплатным солнечным обогревом.Уменьшите потери тепла из воздуховодов за счет герметизации утечек и, где это возможно, изоляции воздуховодов.

Отремонтировать или заменить?
Если ваша газовая печь дает сбой или выходит из строя, несколько простых процедур могут сэкономить вам деньги и избавить вас от необходимости обращаться за профессиональной помощью.

• Если у вас слабый воздушный поток, проверьте воздушный фильтр на печи; забитый фильтр может сократить поток воздуха до тонкой струйки.
• Посмотрите, нет ли ослабленных проводов или неисправности в термостате. Для электронного термостата, который работает от батареек, попробуйте их заменить.
• Перегорели предохранители или сработали автоматические выключатели? Если это так, возможно, питание вентилятора или печатной платы было отключено.

Если эти шаги не помогли, вызовите подрядчика по отоплению. Несмотря на повышенную эффективность большинства новых печей, ремонт печи в целом более рентабелен, чем ее замена. Однако, если ключевой компонент, такой как теплообменник или модуль управления, выходит из строя, вам, вероятно, лучше заменить печь, особенно если устройству более 15 лет.Печи обычно служат в среднем от 15 до 20 лет.

Наибольшая и наименее надежная
Если вам нужно заменить печь, вы будете рады услышать, что современные газовые печи более энергоэффективны, что приводит к значительной экономии топлива. В среднем около четверти газовых печей могут выйти из строя к концу 10-го года владения. Это, однако, значительно варьируется в зависимости от марки. Это то, что мы обнаружили на основе информации, полученной от наших участников. В наших последних исследованиях они сообщили о своем опыте установки 36 348 новых газовых печей в период с 2005 по 2021 год.

Из более чем 20 марок газовых печей, которые мы оценили, Trane и Payne выделились как самые надежные, получив оценки «Отлично» за прогнозируемую надежность. Шесть других брендов получили очень хорошие оценки надежности.

Печи | Веб-сайт NJ OCE

Коммунальные предприятия, которые приобрели оборудование HVAC до 1 июля 2021 года, могут по-прежнему подавать свои заявки в программу NJCEP

WARM / COOL Advantage для оборудования для отопления, охлаждения и нагрева воды. У клиентов будет 180 дней с даты покупки, чтобы отправить скидку.

Обратите внимание, что оборудование HVAC, приобретенное 1 июля 2021 г. или позднее, может иметь право на участие в программах скидок, предоставляемых коммунальными предприятиями. Пожалуйста, свяжитесь с вашим поставщиком услуг для получения информации о требованиях к программе и о том, как подать заявку.

Чтобы узнать больше об этом переходе и получить контактную информацию о сервисном центре, посетите эту страницу.

Программа WARM Advantage предоставляет скидки для квалифицируемых высокоэффективных печей или котлов. Чтобы иметь право на участие, вы должны приобрести, установить и эксплуатировать системы отопления дома, соответствующие всем требованиям программы.

Для обновления статуса обработки приложений COOL и WARM Advantage посетите целевую страницу портала HVAC. В настоящее время получение скидки может занять до 150 дней.

НОВИНКА! Для более быстрой обработки Подайте заявку онлайн

Настоятельно рекомендуется, чтобы клиенты или подрядчики отправляли заявки онлайн для быстрой и простой подачи. Доступ к порталу HVAC и его использование можно также получить с помощью планшетов и смартфонов (Android, iPhone).

Уровни скидки

Печи **
Оборудование
Тип
Минимум
Уровень эффективности
Скидка на единицы, приобретенные с 1 октября 2020 г. по 30 июня 2021 г.
Газовая печь Уровень 1
AFUE * 95% или больше $ 250
Газовая печь Уровень 2 AFUE 97% и выше 500 долларов США
Масляная печь AFUE 85% или больше $ 250
Скидка для комбинированной печи и водонагревателя
Оборудование
Тип
Минимум
Уровень эффективности
Скидка на единицы, приобретенные с 1 октября 2020 г. по 30 июня 2021 г.
Установите подходящую газовую печь, указанную выше и :
Комбинированная скидка
  • Подходящий автономный водонагреватель
  • 700 $
    с уровнем 1

    950
    с уровнем 2

    Расширенные льготы

    Обратите внимание, что все домовладельцы, расположенные в обозначенной городской предпринимательской зоне (UEZ), могут иметь право на дополнительное вознаграждение в размере 200 долларов США за единицу для покупки соответствующего оборудования (см. Выше).Требуется подтверждение того, что дома находятся в обозначенном UEZ. Кроме того, жители с низким и средним доходом (LMI) или проекты, определенные как проект доступного жилья, могут иметь право на получение поощрения в размере 200 долларов за каждую приемлемую меру. Резиденты могут воспользоваться только одним бонусным стимулом : UEZ, LMI или стимулом доступного жилья. Подайте заявку на получение поощрительного вознаграждения LMI. Посетите документ о приемлемых мерах для определения доступного жилья.

    Форма заявки

    Примечание: Порог финансирования Государственной энергетической программы (SEP) был достигнут, и поэтому мы больше не принимаем и не обрабатываем заявки SEP для потребителей нефти, пропана и коммунальной электроэнергии.

    Дома, построенные в рамках Программы нового жилищного строительства штата Нью-Джерси, не имеют права на скидку WARM Advantage по программе .

    Ваш водонагреватель выглядит так?

    Если да, то это газовый водонагреватель, и вам следует прочитать информацию ниже.

    Номер «1» указывает на то, что вы могли бы назвать дымоходом .

    Номер «2» — газовая труба .

    Если у вас есть вентиляционная система, похожая на эту, ваш водонагреватель представляет собой устройство для сжигания газа с атмосферной вентиляцией.Это очень распространено, более 90% домов, в которых производится горячая вода с помощью газа, используют этот стиль.

    Часто эти типы водонагревателей вентилируются вместе с другим прибором, чаще всего с печью или бойлером. В некоторых домах есть высокоэффективные печи или бойлеры, вентилируемые отдельно от традиционных водонагревателей.

    Остается то, что в отрасли называют «бесхозным водонагревателем». Большинство вышедших из строя водонагревателей выбрасывают продукты сгорания (дым) в «дымоход».По разным причинам некоторые могут выпускать продукты сгорания внутрь дома, а не через вентиляционное отверстие и наружу.

    Визуальный осмотр вентиляционного отверстия (металлического дымохода) и поиск ржавчины — это то, что вы можете сделать сами. Ржавчина часто является признаком проблем с вытяжкой. Но то, что нет визуальных знаков, не гарантирует, что ваши газовые приборы вентилируются должным образом.

    Обратитесь к специалисту по отоплению, чтобы убедиться, что ваш водонагреватель и любые другие приборы с атмосферным воздухом вентилируются должным образом, особенно если ваш водонагреватель имеет № 1 и № 2, как показано выше.

    Когда вы будете готовы заменить этот водонагреватель, подумайте о водонагревателе с механической вентиляцией, на который будет распространяться скидка.

    Свяжитесь с нами по телефону 866-NJSMART или задайте вопрос онлайн.

    Важно:

    Пожалуйста, подождите до 150 дней с даты получения нами всей необходимой информации для обработки вашего бонуса. Чтобы ускорить обработку вашей заявки, внимательно ознакомьтесь с инструкциями и предоставьте всю необходимую информацию и материалы.

    Покупка высокоэффективной печи


    Нужна помощь с вашей печью СЕЙЧАС? Получите профессиональное отопление быстро!

    Какую печь с принудительным воздухом лучше купить? Это экспертное и объективное руководство по покупке печи поможет вам выбрать обогреватель основных производителей, подходящий для вашего дома и бюджета.

    Не пора ли вам купить новую высокоэффективную топку с принудительной подачей воздуха? Заоблачные счета за электроэнергию, сокращение ресурсов и экологические проблемы привлекли в последние годы повышенное внимание к теме энергоэффективности дома, особенно когда речь идет об отоплении.Домовладельцы изо всех сил пытаются меньше тратить, меньше использовать и меньше загрязнять окружающую среду, не отказываясь от тепла и комфорта, которыми они стали дорожить.

    Если ваша старая печь полностью перестала работать, определенно пришло время для новой высокоэффективной печи. Но даже если кажется, что ваша старая печь работает нормально, возможно, пришло время подумать о ее замене на более эффективную модель — чтобы сэкономить деньги в долгосрочной перспективе и получить больше комфорта и тишины сейчас.

    Эффективность вашей печи может существенно повлиять на ваши счета за электроэнергию.

    По данным Министерства энергетики США (DOE), на отопление и охлаждение приходится примерно 56 процентов энергии, используемой в типичном доме в США (доля на отопление составляет около 30 процентов).

    Очевидно, что если вы сможете добиться большей эффективности из вашего оборудования для обогрева и охлаждения, вы сможете существенно снизить свои ежемесячные счета за электроэнергию. Если вы намерены остаться в своем доме на несколько лет, переход от старой неэффективной печи к новой высокоэффективной модели может окупить себя и повысить ваш комфорт.

    Устаревшая печь может быть очень дорогой

    Если ваша печь была установлена ​​до 1992 года, она, вероятно, устарела.

    В целях сокращения потерь энергии и загрязнения окружающей среды Министерство энергетики США в начале 1992 года установило стандарты для производителей, согласно которым каждая новая печь должна превращать не менее 78 процентов топлива в тепло. На 1 мая 2013 года эти минимумы выросли до 80 процентов. Все продаваемые новые модели должны соответствовать или превосходить это; КПД достигает 98.5 процентов с лучшими моделями.

    Итак, если ваша газовая или мазутная печь была установлена ​​до 1992 года, вы, вероятно, отправляете 30 или более процентов своих энергетических долларов в дымоход печи и, кстати, перекачиваете до 4 тонн углекислого газа, «парниковый газ» попадает в атмосферу каждый год.

    Фактически, если у вас есть более старая печь с принудительной подачей воздуха, работающая с очень низким КПД, она, вероятно, вырабатывает примерно половину тепла, которое она могла бы обеспечить при том же количестве топлива. Высокоэффективная печь может окупить себя за счет экономии энергии .Carrier

    Определение возраста печи

    Попробуйте определить, сколько лет вашей печи. Откройте шкаф и поищите даты. Запишите номер модели и попробуйте поискать в Интернете. Если вы не можете найти приблизительную дату изготовления, вы, вероятно, ответили на вопрос громким «пора заменять».

    Если в вашей печи вместо электронного зажигания есть постоянная запальная лампа, считайте это еще одним признаком того, что она расходует энергию.

    Принятие решения о покупке печи

    Большинство печей, продаваемых в США, производится несколькими крупными производителями, включая Lennox, Trane и Carrier (которая также производит Day and Night и Bryant). В следующих статьях мы поможем вам разобраться в брендах, моделях, функциях, жаргоне, гарантиях, стоимости и т. Д., Чтобы облегчить принятие решений.

    Самые большие различия между самыми дорогими и наименее дорогими моделями сводятся к энергоэффективности, комфорту и гарантиям.Теперь мы более подробно рассмотрим эти факторы. Для получения информации об определении правильного размера печи см. Как определить размер печи.

    Как измеряется КПД печи

    Печь использует энергию для производства и передачи тепла. Чем больше тепла он может передать с заданным количеством энергии, тем лучше: в этом суть «эффективности». Производители печей стремятся производить приборы, которые эффективно сжигают топливо и требуют минимального количества энергии (обычно электричества) для работы нагнетателей, передающих тепло в дом.

    Рейтинги эффективности использования топлива печи

    Измерение эффективности использования топлива печи называется рейтингом годовой эффективности использования топлива (AFUE). Все новые печи публикуются с этим рейтингом, как правило, в виде желтого ярлыка EnergyGuide, который требуется Федеральной торговой комиссией (FTC). На желтых этикетках EnergyGuide указаны ориентировочные годовые эксплуатационные расходы для печей при определенных условиях; они предназначены только для сравнительных покупок. Желтая этикетка EnergyGuide для печей с указанием рейтинга эффективности и разрешенных штатов США.

    Рейтинги AFUE варьируются от минимума 80% до 98,5%. Значение этого процента очень простое: это отношение годового ископаемого топлива печи, которое преобразуется в полезное тепло. Другими словами, самая высокопроизводительная модель преобразует 98,5% топлива в тепло, а эффективность этой печи превышает 98%. Lennox

    Экономия энергии в долларах

    Еще один способ подумать об этом — это учесть, что 98,2 цента из каждого доллара, потраченного на энергию для обогрева вашего дома, преобразуются в тепло.При использовании более низкоэффективной модели 20 центов или более с каждого доллара тратятся впустую.

    Эти доллары могут быстро накапливаться при сегодняшних ценах на энергоносители. (Рейтинг AFUE не учитывает потери тепла, которые происходят в системе подачи воздуховодов; эти потери могут достигать 35 процентов при работе с воздуховодами на чердаке.)

    Высокая эффективность или нет?

    Хотя большинство производителей называют свои печи «высокой эффективностью», Министерство энергетики называет только блоки с AFUE более 90% «высокой эффективностью», а модели с AFUE от 80% до 83% — «средней эффективностью».”

    По мере увеличения минимума эти описания становятся еще менее значимыми. Только обратите внимание на процент. И имейте в виду, что, в зависимости от того, где вы живете, возможно, не стоит тратить большие деньги на устройство с максимальной эффективностью. Хотя эти устройства обычно имеют смысл в холодном климате, экономия может быть недостаточной, если вы живете в мягком зимнем климате.

    В будущем минимальные требования AFUE для печей будут еще более жесткими, и они будут адаптированы к типу используемого топлива, а также к тому, является ли агрегат «защищенным от атмосферных воздействий» (предназначен для установки вне помещений) или «без воздействия атмосферных условий» (предназначен только для установка в помещении).

    Печи, разработанные специально для использования в передвижных домах, будут иметь несколько более низкие минимумы. Место их установки также повлияет на правила: все печи без утепления, установленные на севере США, должны иметь AFUE не менее 90%.

    Электрическая печь с принудительной подачей воздуха

    Электропечь или котел не теряют тепло в дымоходе, потому что у него нет дымохода. По этой причине он обычно имеет AFUE в диапазоне от 95 до 100 процентов.

    Это замечательно, однако проблема электрической печи в том, что электричество является гораздо более дорогим источником топлива, чем ископаемое топливо, поэтому электрическая печь редко имеет экономический смысл.

    Если вы хотите полагаться на электричество в качестве источника топлива для отопления, гораздо лучшей альтернативой является тепловой насос (см. Руководство по покупке тепловых насосов).

    Характеристики энергосберегающей печи

    Сторона горения печей — смешивание воздуха горения с топливом — является областью, в которой технический прогресс повысил энергоэффективность.

    Высокоэффективные печи тщательно контролируют количество воздуха, смешанного с газом, и меняют скорость двигателя вентилятора в зависимости от требований дома. «Герметичное сгорание», что означает подачу всего воздуха для горения извне и смешивание его с топливом с контролируемой скоростью, максимизирует тепло от топлива. Газовые горелки дуть в теплообменник, быстро нагревая топку. © Каролина К. Смит, д.м.н. | Dreamstime.com

    Двухступенчатые газовые клапаны и двигатели печи

    Газовые клапаны также стали более сложными.Двухступенчатый газовый клапан быстро нагревает печь, а затем снова переключается на более экономичный поток.

    Многие газовые высокоэффективные печи также экономят электроэнергию, необходимую для питания двигателя нагнетателя, хотя эта экономия не учитывается в рейтинге AFUE. Для этого они соединили сложный программируемый термостат с двигателем с регулируемой скоростью.

    В отличие от обычной системы, в которой печь работает, нагнетает горячий воздух в птичник на полную мощность в течение нескольких минут, а затем отключается — система с регулируемой скоростью или «переменной производительностью» работает дольше с нагнетателем. периоды на более низких скоростях.Он обеспечивает более тихое, равномерное и комфортное тепло и не потребляет лишнее электричество.

    Электронные пилотные и конденсационные газовые печи

    За последние несколько лет производители использовали несколько инноваций для повышения эффективности.

    Одним из первых достижений стал переход от постоянного запального светильника, который сжигает газ, даже когда печь находится в спящем режиме, к электронному искровому зажиганию, которое зажигает печь по требованию.

    Модели с более высоким КПД называются «конденсационными газовыми печами».«Они пропускают выхлопные газы через второй теплообменник, чтобы извлечь и использовать имеющееся тепло, которое в противном случае было бы исчерпано.

    Эти модели отводят почти все тепло, выбрасывая прохладные выхлопные газы и оставляя после себя конденсат. Этот конденсат, от 5 до 6 галлонов в день, сливается или откачивается насосом для конденсата, подключенным к прибору.

    Ключевым моментом при покупке конденсационной газовой печи является долгосрочная гарантия на теплообменник; лучшие типы построены так, чтобы противостоять коррозионному воздействию влаги и химических отложений на протяжении всей жизни дома.

    Поскольку конденсационные печи извлекают так много тепла из выхлопных газов, одним из преимуществ конденсационных печей является то, что они могут выводиться через стену с помощью недорогой трубы из ПВХ, что является важной особенностью, позволяющей сэкономить деньги и избавиться от хлопот по прокладке дымохода через крышу. .

    Комбинированные характеристики эффективности

    Модели печей с наивысшими показателями эффективности, с AFUE более 90 процентов, сочетают в себе несколько усовершенствований в одном пакете.

    Например, Lennox SLP98V, у которого до 98.2-процентный AFUE, автоматически регулирует скорость в соответствии с требованиями к обогреву, улавливает максимальное количество тепла с помощью вторичного теплообменника из нержавеющей стали и может интеллектуально взаимодействовать с термостатом для достижения оптимальной эффективности.

    У Carrier Infinity ICS есть AFUE до 95 процентов; в нем есть печь для конденсации газа с микропроцессорной панелью управления, которая автоматически регулирует мощность печи и скорость вентилятора для достижения оптимальной эффективности на основе информации от термостата. Оба являются качественными продуктами, заслуживающими внимания.

    Сколько стоит печь?

    Покупка печи — это не то же самое, что покупать новую посудомоечную машину. Трудно установить цену на конкурирующие бренды в Интернете или в магазинах, потому что

    1) многие печи не продаются в Интернете или через розничных продавцов (они продаются через дилеров ОВК или оптовых торговцев), а

    2) цены обычно не включают установку.

    Новые печи почти всегда устанавливаются подрядчиками HVAC, поэтому лучший способ выяснить, сколько будет стоить система, — это запросить бесплатные предложения.Вы можете получить бесплатные оценки в этом бесплатном онлайн-сервисе: Find a Pre-Screened Local Furnace & Heating Pro.

    Фактическая стоимость замены старой печи на новую высокоэффективную модель будет зависеть от обстоятельств. Если новый агрегат можно подключить к существующим воздуховодам и выхлопной трубе, он может стоить от 3000 до 4500 долларов при установке, в зависимости от оборудования, которое вы выберете.

    Конечно, чем выше КПД, тем выше стоимость агрегата. Если вы живете в мягком климате, получение наиболее эффективной модели может оказаться излишним — дополнительные расходы, вероятно, не будут компенсированы экономией на счетах за электроэнергию (но окружающая среда вас полюбит).

    Если вы живете в холодно-зимнем климате, зачастую разумнее всего купить максимальную эффективность, которую вы можете себе позволить. При покупке системы вам следует попросить вашего дилера помочь вам рассчитать окупаемость с точки зрения экономии энергии.

    СЛЕДУЮЩИЙ СМОТРЕТЬ: Как купить печь

    Рекомендуемый ресурс: получить предварительно проверенного местного подрядчика по отоплению

    Звоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
    1-866-342-3263

    О Доне Вандерворте

    Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

    Большинство американских домов по-прежнему отапливаются на ископаемом топливе. Пора электрифицировать.

    Около пяти лет назад мы с женой решили сразу заняться кучей более скучных работ по обслуживанию дома, просто чтобы убрать их с дороги. Мы оснастили наш домик новой сантехникой, улучшенной изоляцией, новой электрической коробкой, новым водонагревателем и новой печью.(Да, мы все еще оплачиваем.)

    Печь, которую мы заменили, представляла собой оригинальную масляную печь, установленную при строительстве дома в 1954 году, и питавшуюся от масляного бака, закопанного во дворе. Он был гигантским, больше, чем я мог бы обнять, и намного выше меня, и имел тот неудачный цвет лосося, который был популярен в то время. Когда он включился, это звучало так, как будто из туалета взлетела струя. Дом задрожал.

    Вот. DR

    Итак, мы хотели отказаться от нефти. И я живу в Сиэтле, где электричество и чистое (в основном гидро), и дешевое, поэтому я хотел перейти на электричество. Конечно, последнее, что я хотел сделать, — это принести в дом новых ископаемых топлива .

    Но вот в чем дело. Здесь есть скидки за переход с нефти на природный газ, благодаря нашей газовой компании Puget Sound Energy. Но несмотря на то, что на модные электрические тепловые насосы «без воздуховодов, мини-сплит», не подходящие как для моего дома, так и для моего бюджета, были скидки, — на обычный электрический тепловой насос, который я хотел, не было никаких скидок.(Насколько я могу судить, скидка на переход с нефти на электричество до сих пор отсутствует, вероятно, потому, что задействованы две разные компании.)

    [ Correction, 20 июня: Я заговорил слишком рано. Несколько проницательных читателей Сиэтла написали, чтобы сообщить мне, что город Сиэтл (не, что интересно, ни одно коммунальное предприятие) предлагает скидку в размере 2000 долларов в партнерстве с Mitsubishi специально для людей, переходящих с масла на тепловой насос. Хотелось бы, чтобы это было лет пять назад!]

    Я избавлю вас от месяцев размышлений и мучений, но, в конце концов, даже в нашем умеренном климате, даже с нашей дешевой электроэнергией, продление газопровода до нашего дома и покупка газовой печи обошлось примерно на 7000 долларов дешевле, чем приобретение электрического теплового насоса.

    Тепловому насосу потребовалось бы 20 с лишним лет, чтобы окупить разницу, а ставка дисконтирования моей жены, даже с учетом корректировок во имя гармонии в браке, несколько выше.

    Итак, теперь моя семья согревается холодной зимой Сиэтла с помощью ископаемого топлива. Мы остаемся частью проблемы. Меня это раздражает по сей день.

    Я обнаружил, что в своем стремлении отказаться от нефти в обмен на электричество практически не было поддержки, помощи или указаний со стороны какого-либо агентства или организации.И это похоже на то, что многие семьи пытаются электрифицировать. В апреле Джастин Гердес написал фантастический материал для Greentech Media о попытках защитника окружающей среды из Калифорнии и его семьи полностью перейти на электричество. Они столкнулись с некоторыми из тех же извращенных стимулов, того же лабиринта бюрократических хлопот и сбитых с толку подрядчиков (даже в левом Калифорнии!), Но они были менее ленивы, чем я, и в конце концов победили. Тем не менее, это была сага.

    Их и мой опыт иллюстрируют одну из наиболее сложных проблем декарбонизации экономики: сейчас большинство домов отапливаются и охлаждаются за счет ископаемого топлива, и изменить это будет сложно и кропотливо.В новом отчете цифры разбиваются (подробнее об этом чуть позже), но сначала давайте быстро разберемся, почему это вообще должно происходить.

    Обезуглероживание означает электризацию — да, включая вашу печь

    Мы знаем, что со временем нам нужно все электрифицировать! Иными словами, важнейшей частью сокращения выбросов углерода является переключение видов использования энергии, которые в настоящее время работают на сжигаемом ископаемом топливе, в частности, транспорт, отопление и охлаждение, а также тяжелая промышленность, на электричество, насколько это возможно, чтобы они могли работать. на безуглеродной энергии.

    На отопление и охлаждение зданий приходится около 10 процентов выбросов в США. Хотя это не такая большая проблема выбросов углекислого газа, как, скажем, транспорт (28 процентов), во многих отношениях электрификация жилого сектора сложнее.

    В настоящее время около 37 процентов домов в США электрифицированы, в основном на юге, в основном с использованием неэффективного отопления плинтусов, а не эффективных тепловых насосов. (Только около 1 процента американских домов в настоящее время имеют тепловые насосы.) Около 48 процентов домов используют природный газ, который преобладает во всех регионах, кроме Юга.А 14 процентов используют «прочее», то есть мазут или керосин, почти полностью на Северо-Востоке. (У Climate Central в США большой дефицит топлива для отопления, как и у Министерства энергетики.)

    Надо вырастить эти синие полосы. DOE

    В сумме миллионы и миллионы печей, работающих на ископаемом топливе, нуждаются в замене. А новые газовые печи по-прежнему появляются каждый день. До недавнего времени считалось, что высокоэффективные печи на природном газе были более предпочтительным с экологической точки зрения вариантом, учитывая, что электрические приборы часто потребляют энергию из энергосистемы с большим содержанием угля (а мазут просто грязный).Отопление на природном газе по-прежнему считается более дешевым вариантом (хотя, как мы увидим ниже, это не всегда так).

    Короче говоря, за расширением сети природного газа по-прежнему стоит большой импульс. Общепринятая мудрость в отрасли и среди политиков отстает от последних достижений в области декарбонизации.

    Итак, как мы можем запустить электрификацию в американских домах? Забавно, что вы спросите.

    Тепловой насос зимой. Shutterstock

    Экономика электрификации домов сильна и крепнет

    Ранее в этом месяце Институт Скалистых гор выпустил отчет «Экономика электрификации зданий». Это пристальный взгляд на текущую экономику перехода с ископаемого топлива на электрические тепловые насосы в жилищном секторе, а также ряд рекомендаций по ускорению этого процесса.

    Для начала, RMI рассчитывает затраты на электрификацию при различных тарифах на коммунальные услуги, как для нового строительства, так и для модернизации, на четырех рынках: Окленд, Калифорния; Хьюстон, Техас; Провиденс, Род-Айленд; и Чикаго, штат Иллинойс.

    Есть три важных фактора, которые определяют разницу в стоимости электрификации для индивидуальных домовладельцев. Первый — это новое строительство дома (с новой бытовой техникой) или модернизация, т. Е. Замена существующей бытовой техники. Второй — хочет ли домовладелец купить / заменить только печь или печь и кондиционер одновременно (тепловые насосы служат обеим целям, поэтому они могут заменить оба прибора).

    Третье связано с тарифами на электроэнергию и их структурой — являются ли они фиксированными или меняются в зависимости от времени суток.Различные ставки, как правило, повышают экономичность электроприборов.

    Вот краткое изложение общих результатов:

    Во многих сценариях, особенно при строительстве большинства новых домов, мы обнаруживаем, что электрификация снижает затраты в течение всего срока службы приборов по сравнению с ископаемым топливом. Однако для многих существующих домов, которые в настоящее время отапливаются природным газом, электрификация приведет к увеличению затрат по нынешним ценам по сравнению с заменой газовых печей и водонагревателей новыми газовыми приборами.

    Другими словами, тепловые насосы превосходят природный газ во всех крайних случаях. Вот краткая информация о том, кто может получить финансовую выгоду от электрификации :

    Мы считаем, что электрификация является рентабельной для клиентов, переходящих с пропана или топочного мазута, для тех потребителей газа, которым в противном случае пришлось бы заменять и печь, и кондиционер одновременно, для клиентов, которые связывают солнечную батарею на крыше с электрификацией, а также для большинства новых жилищное строительство, особенно с учетом избежания затрат на газопровод, услуги и счетчики, которые не нужны в полностью электрических кварталах.

    То, что тепловые насосы во всех этих случаях превосходят природный газ, является хорошей новостью, и нуждается в более широкой известности, но на самом деле это еще не все из тех миллионов газовых печей, которые уже установлены и работают.

    Нам тоже нужно заменить их, но сейчас у нас есть классическая проблема коллективных действий. Выбросы от этих приборов не учитываются в их ценах, поэтому они кажутся обманчиво дешевыми. И есть даже некоторые оставшиеся случаи в местах с большим количеством угля в сети, где природный газ содержит меньше углерода, чем электрическое тепло, по крайней мере, на данный момент (например, Чикаго).Строители и подрядчики все еще придерживаются мнения , что природный газ — лучший выбор; многие не знакомы с тепловыми насосами и не знают о них.

    Неоднозначная текущая экономика и незнание делают задачу замены ископаемого топлива в домашних условиях особенно сложной.

    Электрификация системы отопления и охлаждения способствует гибкости энергосистемы

    Но в долгосрочной перспективе нам нужно, чтобы наши дома были электрифицированы. Дело не только в том, что угольные электростанции повсеместно закрываются, а электросеть становится чище, что повышает экологические преимущества тепловых насосов.И дело не только в том, что в какой-то момент, вероятно, будет цена на углерод, из-за которой вся эта газовая инфраструктура и газовые приборы станут дороже.

    Кроме того, подключение большего количества приборов к электрической сети может предложить менеджерам энергосистем гибкость, позволяющую интегрировать больше возобновляемых источников энергии. По мере роста возобновляемых источников энергии такая гибкость будет цениться все больше и больше.

    Поскольку ветровую и солнечную энергию нельзя напрямую контролировать — они приходят и уходят по своему собственному графику — объединяющая их сеть требует других источников гибкости, и одним из них является гибкий спрос, т.е.е., спрос на электроэнергию, который можно менять во времени, чтобы лучше соответствовать графикам возобновляемой генерации.

    Электрические устройства могут служить этой цели, пишет RMI, «применяя автоматическое управление для непрерывного изменения профиля спроса клиента способами, которые либо невидимы для клиента, либо минимально влияют на него, а также за счет использования более детализированных структур тарифов, которые монетизируют гибкость спроса для снизить затраты как для потребителей, так и для сети ». Проще говоря: они могут изменить свое потребление.

    Во-первых, неконтролируемый спрос со стороны бытовой техники; внизу, спрос сместился в сторону более эффективного использования дешевой возобновляемой энергии. RMI

    Водонагреватели, в частности, можно запланировать для нагрева воды ночью, когда электроэнергия дешевая, или в полдень, когда в сети больше солнечной энергии. Они также могут предоставлять сети «вспомогательные услуги», такие как регулирование частоты.

    Вот график изменения спроса на водонагреватели на Гавайях:

    RMI

    Но в настоящее время только 1 процент водонагревателей в США участвует в программах реагирования на спрос.

    Кстати, как можно ускорить электрификацию систем отопления и охлаждения жилых помещений?

    Рекомендации по усилению электрификации

    В настоящее время электрифицировать жилой сектор путем замены топок на ископаемом топливе тепловыми насосами практически … нигде. Это даже не началось. Уровень понимания электрификации как среди строителей, так и среди населения в целом остается крайне низким. А природный газ по-прежнему набирает обороты и занимает свою долю на рынке.Политики — штаты, города, коммунальные предприятия, федеральные органы — должны вмешаться.

    Удивительно поразмыслив над этим вопросом (вам действительно стоит ознакомиться с отчетом), RMI предлагает пять конкретных рекомендаций относительно того, как может начаться процесс электрификации жилых домов.

    1) Сделать приоритетом быструю электрификацию зданий, которые в настоящее время используют пропан и мазут в помещениях и водяное отопление.

    Пропан и топочный мазут — опять же, в основном сосредоточенные на северо-востоке — обеспечивают только 10 процентов отопления жилых домов в стране, но они производят 20 процентов его выбросов.А электрификация их всех к черту побеждает по экономике. Таким образом, они являются низко висящим плодом для политиков, которые могут нацелить их через программы стимулирования, через образовательные программы через коммунальные службы или через специальные положения в мандатах на возобновляемые источники энергии.

    2) Прекратить поддержку расширения системы распределения природного газа, в том числе для новых домов.

    Коммунальные предприятия и комиссии коммунальных предприятий часто поддерживают расширение сети природного газа. То же самое и в штатах, которые по-прежнему часто продвигают переход на натуральное сырье как экологически чистый вариант.Но, как показывает отчет RMI, для домов нового строительства электрификация является более низкоуглеродной и более дешевой. Строительство новой газовой инфраструктуры — особенно в штатах с амбициозными целями по выбросам углерода — рискует потерять активы, вероятно, за счет налогоплательщиков. По крайней мере, штаты должны оценить вариантов электрификации, когда они рассматривают возможность расширения природного газа. Еще лучше, они должны просто прекратить строительство новой газовой инфраструктуры, точка.

    3) Объедините программы гибкости спроса, новые тарифные планы и энергоэффективность с инициативами по электрификации.

    Электрификация будет означать больший спрос на электроэнергию и большее внимание к гибкости сети. Необходимо хорошо управлять новым спросом на электроэнергию; например, в некоторых климатических условиях, особенно в более холодных, более электрифицированное отопление будет означать более высокие всплески спроса в более холодные недели и месяцы. Новые и более изменчивые модели спроса потребуют дополнительных усилий со стороны коммунальных предприятий и государственных регулирующих органов, чтобы повысить гибкость и стимулировать сокращение спроса, чтобы сгладить всплески.

    4) Расширьте возможности гибкости спроса для существующих электрических нагрузок и нагрева воды.

    Сырье для программ реагирования на спрос уже имеется, иными словами, в стране уже есть много приборов для обогрева помещений и воды. Давайте подключим их к сети! (Вот забавный отчет Brattle Group о водонагревателях для гибкого спроса, если вы так же одержимы этой темой, как я.)

    5) Обновление стандартов ресурсов энергоэффективности и связанных целей.

    Это немного неясное, но важное.Часто политика, которая поощряет энергоэффективность , наказывает электрификацию по той простой причине, что электрификация — перенос энергопотребления в сеть — иногда приводит к увеличению энергопотребления, по крайней мере, в краткосрочной перспективе. Надлежащее вознаграждение за энергоэффективность Электрификация и требует координации между органами, определяющими политику (штаты, округа, города, коммунальные предприятия), которые не всегда хорошо взаимодействуют.

    Больше информации о электрификации принесет назидание

    Итак, вот где обстоят дела с электрификацией американских домов: во многих случаях экономика уже благоприятна, но при небольшой политической координации, о которой можно говорить, и очень слабой осведомленности общественности, это остается чем-то вроде неприятного приключения для индивидуальных домовладельцев.Для этого пока нет социальной или политической поддержки.

    Это нужно изменить. Хотя я обычно скептически отношусь к кампаниям по «повышению осведомленности» (непроизвольное закатывание глаз), это действительно похоже на тот случай, когда небольшое общественное просвещение и хороший брендинг могут помочь.

    Поскольку нет мощной индустрии, которая могла бы лоббировать такую ​​образовательную кампанию (Big Heat Pump не совсем приносит прибыль), это дело штатов и коммунальных предприятий, которые понимают необходимость, некоммерческих групп по климату и декарбонизации и вас, читатели, путем обсуждения с друзьями-домовладельцами.

    Пора снова охладить тепловые насосы. Или … круто в первый раз.

    А пока, если у вас были свои собственные приключения в области электрификации дома, хорошие или плохие, я хотел бы о них услышать. Напишите мне письмо: [email protected]

    Высокоэффективные котлы, печи, системы отопления

    Большинство домов в штате Мэн отапливаются централизованно с помощью котла или печи. Доступны энергоэффективные варианты котлов и печей для всех видов топлива для отопления.

    Системы центрального отопления

    Высокоэффективный котел с резервуаром для горячей воды для бытового потребления.

    Система центрального отопления обычно состоит из трех частей: котла или печи для выработки тепла, системы распределения труб или каналов для перемещения тепла по дому и средств управления, которые действуют как мозг системы. При оценке эффективности системы центрального отопления необходимо учитывать все три составляющие.

    Эффективность сгорания котла и печи часто измеряется годовой эффективностью использования топлива (AFUE).AFUE измеряет, сколько топлива, которое попадает в систему, превращается в тепло в котле или печи. Установка системы отопления с более высоким AFUE может значительно снизить расход топлива.

    Распределительные системы доставляют тепло, которое котел или печь создает в ваши жилые помещения. Повышение эффективности достигается за счет таких усовершенствований, как герметизация и изоляция каналов и труб, особенно в неотапливаемых помещениях. В результате улучшений в системе распределения вы сможете установить котел или печь меньшего размера, чем тот, который используется в настоящее время, что еще больше снизит затраты на установку и потребление энергии.

    Элементы управления определяют, как и когда работают ваш котел / печь и распределительная система, чтобы эффективно поддерживать желаемую температуру в помещении.

    Котлы и печи

    Следующие функции могут помочь повысить эффективность:

    1. Конденсационный: Конденсационный котел или печь извлекает тепло из водяного пара в дымовых газах, получая больше «отдачи» от выхлопных газов, прежде чем они поднимутся в дымоход.В конденсаторных системах КПД горелки может достигать 96%.
    2. Модулирующая горелка: Лучшие котлы и печи могут изменять свою тепловую мощность в зависимости от потребности дома в отоплении без необходимости включения и выключения цикла. Простой котел «вкл / выкл» может работать неэффективно, если он «коротко работает» или часто включается и выключается, что приводит к потере энергии на нагрев и охлаждение.
    3. Герметичное сгорание: Герметичные системы сгорания направляют наружный воздух непосредственно в агрегат и, как правило, более эффективны, поскольку не используют воздух в помещении для сгорания.Они также снижают риск возникновения обратных тяг и утечек угарного газа.
    4. Правильный выбор размера: Негабаритные котлы и печи стоят дороже, и они работают чаще, что снижает их эффективность.

    Распределительные системы

    Распределительные системы бывают разных типов: воздуховоды с принудительной подачей горячего воздуха, радиаторы с принудительной подачей горячей воды, системы теплых полов с принудительной подачей горячей воды и паровые радиаторы. Следующие функции могут помочь повысить эффективность:

    1. Уплотнение воздуховода: Герметичные воздуховоды могут значительно снизить комфорт и эффективность системы отопления.
    2. Изоляция труб и воздуховодов: Изолированные воздуховоды и трубы передают тепло в те части дома, где это необходимо, и сводят к минимуму потери на чердаках, подвалах и в подвальных помещениях, где часто расположены распределительные системы. Это повышает эффективность системы и снижает затраты на электроэнергию.
    3. Отдельные зоны: Разделение вашего дома на меньшие зоны нагрева может позволить вам избежать обогрева незанятых комнат.

    Органы управления

    Следующие элементы управления могут помочь повысить эффективность:

    1. Управление холодным пуском: Этот тип управления позволяет котлу охладиться, когда нет запроса на тепло или горячую воду.Это особенно полезно в плечевые или летние месяцы, когда мало тепла.
    2. Сброс наружной температуры: Сброс наружной температуры регулирует температуру воды в котлах и других системах водяного отопления. Они изменяют температуру воды в зависимости от температуры наружного воздуха для экономии энергии в межсезонье.
    3. Интеллектуальный термостат: Интеллектуальные термостаты, сертифицированные ENERGY STAR®, были протестированы в более чем 1000 домов и продемонстрировали сокращение времени работы системы отопления в среднем на 8%.*

    * Источник: energystar.gov, дата обращения 10.02.2021

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
