Эоп в 8. ЭОП как основа приборов ночного видения: принцип работы, поколения и характеристики

Что такое электронно-оптический преобразователь. Как работает ЭОП в приборах ночного видения. Какие бывают поколения ЭОП и чем они отличаются. Каковы основные характеристики современных ЭОП.

Принцип работы электронно-оптического преобразователя

Электронно-оптический преобразователь (ЭОП) является ключевым элементом приборов ночного видения. Его основная функция — многократное усиление слабого светового потока для получения яркого изображения в условиях низкой освещенности.

Как работает ЭОП в приборе ночного видения?

1. Объектив прибора собирает слабый свет от наблюдаемых объектов и проецирует изображение на фотокатод ЭОП.
2. Фотокатод преобразует световой поток в поток электронов.
3. Электроны ускоряются и фокусируются в электрическом поле внутри ЭОП.
4. Усиленный поток электронов бомбардирует люминесцентный экран на выходе ЭОП.
5. На экране формируется яркое видимое изображение, которое наблюдается через окуляр прибора.

Таким образом, ЭОП выполняет функции приемника, преобразователя, усилителя и передатчика излучения в едином вакуумном приборе.

Эволюция поколений ЭОП: от первого к третьему

За время развития технологии ночного видения сменилось несколько поколений ЭОП, каждое из которых имело значительные улучшения по сравнению с предыдущим:

ЭОП первого поколения (Gen I)

Первые ЭОП имели следующие характеристики:

• Коэффициент усиления: 500-2000
• Разрешение: 30-50 штр/мм в центре
• Срок службы: около 1000 часов
• Многощелочной фотокатод
• Выраженные искажения по краям поля зрения

Недостатки: низкая светочувствительность, короткий срок службы, большие габариты.

ЭОП второго поколения (Gen II)

Основное отличие — применение микроканальной пластины (МКП) для усиления электронного потока:

• Коэффициент усиления: 20000-50000
• Разрешение: 30-45 штр/мм
• Срок службы: 1000-3000 часов
• Более высокая чувствительность фотокатода
• Меньшие габариты и вес приборов

ЭОП третьего поколения (Gen III)

Дальнейшее усовершенствование технологии:

• Коэффициент усиления: до 50000-80000
• Разрешение: 42-64 штр/мм
• Срок службы: до 10000 часов
• Фотокатод на основе арсенида галлия
• Высокая чувствительность в ближнем ИК-диапазоне

Ключевые характеристики современных ЭОП

При выборе прибора ночного видения важно учитывать следующие параметры ЭОП:

• Коэффициент усиления по свету — показывает, во сколько раз усиливается яркость изображения
• Разрешающая способность — измеряется в штрихах на миллиметр (штр/мм)
• Спектральная чувствительность фотокатода — определяет эффективность работы в различных условиях освещенности
• Срок службы — время работы до значительного снижения характеристик
• Наличие автоматической регулировки яркости и защиты от засветки

Чем выше эти показатели, тем лучше качество получаемого изображения и удобство использования прибора ночного видения.

Преимущества и недостатки ЭОП разных поколений

Каковы основные различия между ЭОП разных поколений с точки зрения пользователя?

ЭОП I поколения:

Преимущества:

• Низкая стоимость
• Доступность для гражданского применения

Недостатки:

• Необходимость ИК-подсветки при низкой освещенности
• Искажения изображения, особенно по краям
• Короткий срок службы

ЭОП II и II+ поколения:

Преимущества:

• Хорошая работа при низкой освещенности без ИК-подсветки
• Меньшие габариты и вес приборов
• Отсутствие геометрических искажений

Недостатки:

• Более высокая стоимость
• Меньшая доступность для гражданского рынка

ЭОП III поколения:

Преимущества:

• Наилучшая работа в условиях сверхнизкой освещенности
• Высокое разрешение и контраст изображения
• Длительный срок службы

Недостатки:

• Очень высокая стоимость
• Ограниченная доступность, в основном для военного применения

Особенности применения ЭОП в различных приборах ночного видения

ЭОП используются в разнообразных устройствах для ночного наблюдения. Как влияет тип ЭОП на характеристики этих приборов?

Очки ночного видения:

• Обычно используются ЭОП II и II+ поколений
• Компактность и легкость критически важны
• Часто имеют бинокулярную конструкцию для удобства наблюдения

Прицелы ночного видения:

• Применяются ЭОП всех поколений
• Важны высокое разрешение и точность наведения
• Часто оснащаются дальномерными сетками и системами крепления на оружие

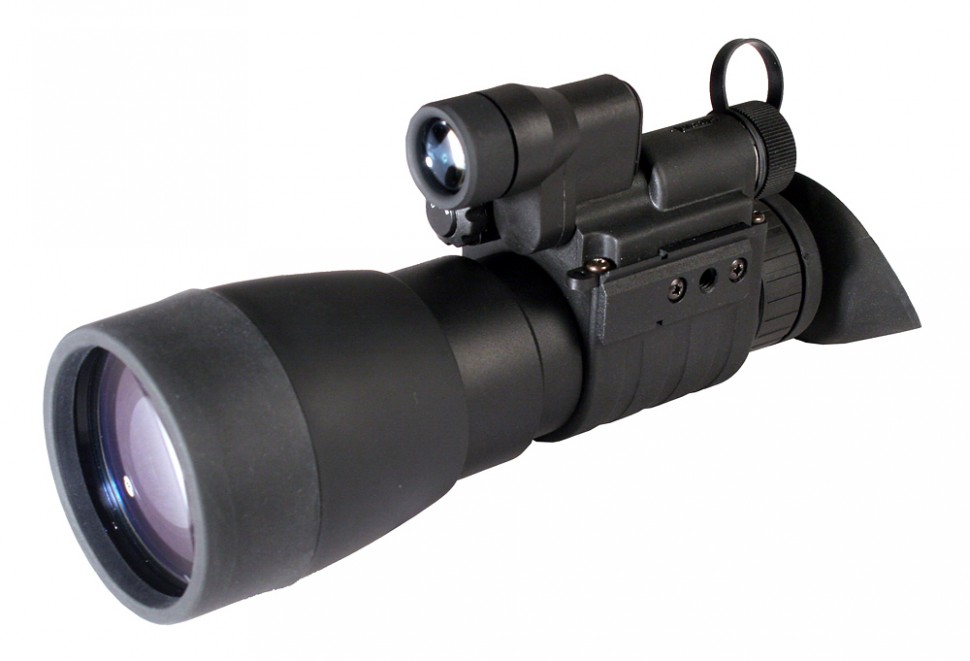

Монокуляры ночного видения:

• Используют ЭОП I, II и II+ поколений
• Компактность и универсальность применения
• Часто имеют возможность крепления на голову или шлем

Перспективы развития технологии ЭОП

Каковы основные направления совершенствования ЭОП в ближайшем будущем?

• Дальнейшее повышение чувствительности фотокатодов, особенно в ближнем ИК-диапазоне
• Увеличение разрешающей способности до 70-80 штр/мм
• Снижение уровня шумов и повышение контраста изображения
• Уменьшение габаритов и энергопотребления
• Интеграция с цифровыми системами обработки изображения

Развитие технологии ЭОП продолжается, что позволяет создавать все более совершенные приборы ночного видения для различных сфер применения.

ЭОП как основная часть прибора ночного видения

Главная – Статьи – Приборы ночного видения – ЭОП как основная часть прибора ночного видения

ЭОП служит для многократного усиления света,являясь одновременно приемником,преобразователем,усилителем и передатчиком излучения. Как уже упоминалось,все ЭОП можно упрощенно разделить на поколения I,II,II+и III (ЭОП поколений I+и II++являются улучшенным вариантом (ЭОП поколений II+и III)которые весьма существенно отличаются друг от друга по своей конструкции,техническим характеристикам и стоимости.

Рассмотрим их подробнее.

Поколение I,I+
ЭОП поколения I и I+представляет собой герметично запаянную стеклянную или металлостеклянную колбу,из которой откачан воздух.Степень вакуума внутри колбы весьма велика.ЭОП имеют различные модификации,но принцип работы их одинаков.

Рассмотрим принцип работы ЭОП с электростатической фокусировкой в стеклянном корпусе,схематично изображенном на схеме 8.

Фотокатод — это очень тонкий слой фотоэмиссионного вещества,напыленного на внутреннюю поверхность фотокатодного стекла.Люминофор способен светиться при бомбардировке его отрицательно заряженными частицами — электронами так же,как светится экран телевизора.Между фотокатодом и анодом ЭОП создается разность потенциалов,для чего в ПНВ имеется специальный высоковольтный блок питания.Если на ЭОП подать заданное (расчетное напряжение),то внутри ЭОП образуется электронная линза,аналогичная оптической,в которой роль преломляющих поверхностей выполняют линии электростатического поля,которые направляют и фокусируют электроны так же,как и оптическая линза фокусирует световые лучи.

Принцип работы. Объектив ПНВ собирает слабый свет,исходящий от объекта наблюдения,и передает его на поверхность фотокатода — строит изображение наблюдаемых объектов,иначе говоря —создает на поверхности фотокатода определенное распределение освещенности. При этом с противоположной стороны фотокатода возникает фотоэлектронная эмиссия с аналогичным пространственным распределением плотности электронного тока (чем больше освещен участок фотокатода,тем большее количество электронов выбивается).Если между фотокатодом и экраном создается разность потенциалов (ЭОП подключается к источнику высокого напряжения),то под ее влиянием электроны фотоэмиссии разгоняются и с большой кинетической энергией ударяют в люминофор экрана.В результате люминесценции на поверхности экрана возникает светящееся перевернутое изображение объекта или картины,спроецированной объективом на фотокатод,которое можно рассматривать через окуляр ПНВ как через лупу.

Следует отметить,что процесс выхода электронов из фотоэмиссионного слоя фотокатода происходит вне зависимости от того,подключен ЭОП к источнику питания,или нет.Если внутри ЭОП не создать фокусирующего электростатического или электромагнитного поля,то электроны постепенно возвращаются в слой фотокатода

У ЭОП поколения I и I+фотокатод,как правило,многощелочной,а люминофоры желто-зеленого свечения.

Одной из важнейших характеристик ЭОП,от которой зависит дальность видения ПНВ,является коэффициент усиления по свету.Для ЭОП I и I+он может быть от 500 до 2000 крат и зависит от увеличения ЭОП,чувствительности фотокатода и светоотдачи люминофора.Коэффициент усиления по свету тем больше,чем больше чувствительность фотокатода и светоотдача люминофора и чем меньше увеличение.Увеличение ЭОП может быть от 0,4 до 0,9 крат в зависимости от модификации,а чувствительность фотокатода зависит от качества изготовления ЭОП и может в два раза отличаться для ЭОП одной и той же модификации.

схема 8. Схема ЭОПа поколения I.

Второй важнейшей характеристикой,влияющей на дальность видения, является разрешение.В зависимости от модификации ЭОП и качества его изготовления разрешение в центре поля зрения,как правило,может быть от 30 штр/мм до 50 штр/мм.Ближе к краю поля зрения разрешение в ЭОП I-го поколения намного меньше.На краю поля зрения оно может составлять до 5 штр/мм.

Кроме того,чем дальше расположено изображение предмета от центра поля зрения,тем больше нарушается его подобие предмету.Например,если рассматривать квадрат,вписанный в поле зрения,то он будет выглядеть как «подушка ».Это ни в коем случае не дефект оптики прибора,как можно подумать сразу.Оптика здесь ни при чем,искажение дает ЭОП.Однако при хорошем подборе объектива и окуляра для конкретного ЭОП и использования только центральной части рабочего поля фотокатода удается получить достаточно качественное изображение и в ПНВ с этими ЭОП.

В ЭОП поколения I+разрешение на краю поля зрения мало отличается от разрешения в центре,а искажения формы предметов практически незаметно.Равномерное разрешение по полю в этом ЭОП достигается путем использования специальной плоско —вогнутой волоконно-оптической пластины (ВОП),на вогнутой (обращенной внутрь колбы)поверхности которой нанесен фотокатод.В связи с потерями света в ВОП ЭОП поколения I+,как правило,имеют меньшее увеличение,а поэтому и ПНВ с ними не удается сделать одновременно и компактными и с достаточным увеличением.

Кроме того,стоимость ЭОП поколения I+с ВОП в среднем в 5 –7 раз выше,а коэффициент усиления по свету такой же,то понятно, почему на рынке ПНВ гражданского назначения эти ЭОП не получили широкого распространения.

Сравнительно недавно появилась новая разработка — ЭОП поколения I+,в котором за счёт оригинального технического решения — сферическая форма фотокатода без использования ВОП совместно с новым объективом.Это позволило получать достаточно четкое изображение по всему полю зрения без потери света,а значит и сохранить коэффициент усиления по свету при одновременном сохранении увеличения ЭОП.ПНВ же с новым ЭОП поколения I+лишь незначительно дороже чем с обычным ЭОП I-го поколения.

ПНВ с ЭОП I-го и I+поколений достаточно хорошо работают в условиях естественной ночной освещенности соответствующей наличию ¼Луны на небе.При более низкой освещенности необходимо объекты наблюдения освещать специальным ИК осветителем.

Существующая технология изготовления ЭОП не позволяет получить исключительно равномерную яркость свечения всей поверхности экрана и полное отсутствие каких либо темных или светлых точек. Поэтому,если в ПНВ наблюдать равномерно освещенную белую поверхность,то можно видеть в поле зрения мелкие черные точки,сероватые полоски или незначительное отличие по яркости участков экрана,которые практически не видны при работе ночью,особенно при наблюдении на местности.Эти точки и неравномерность яркости не влияют на надежность (длительную стабильную работу)ЭОП и не является браком.Ресурс работы ЭОП I поколения составляет около 1000 часов,этого хватает простому любителю природы примерно на 3 –5,а иногда и более,лет эксплуатации.В дальнейшем чувствительность ЭОП падает,снижается яркость и контрастность изображения.Примерно такой эффект можно наблюдать с кинескопами старых телевизоров.

Надо помнить,что очень немногие модели ПНВ с ЭОП I-го поколения выпускаются с электронной защитой от случайной засветки.Поэтому при эксплуатации прибора,в случае внезапного появления в поле зрения яркого источника света (фонарь,фары автомобиля,внезапно включенный свет,случайно снятые в дневное время с включенного прибора защитные крышки),необходимо немедленно отвести объектив прибора в сторону,и закрыть его крышкой или на крайний случай рукой.

В противном случае, многократное увеличение освещенности фотокатода приведет к лавинообразному увеличению количества выбитых из него электронов,усиленных в сотни раз приложенным напряжением,и в результате — прожиганию проводящего слоя фотокатода и выгоранию люминофора.Как правило,подобные случаи признаются нарушением правил эксплуатации,не являются гарантийными и ремонт ПНВ выльется в значительные материальные затраты потребителя.

2-х и 3-х каскадные ЭОП

В условиях очень низкой освещенности усиления однокамерного ЭОП оказалось недостаточно и для его увеличения однокамерные ЭОП стали соединять — на наружной стороне экранного стекла первого ЭОП (каскада)наносился фотокатод следующего,присоединенного к первому,каскада.Комбинация «экран — фотокатод » называется каскадом усиления.Коэффициент усиления резко увеличивался,но разрешение при удалении от центра поля зрения резко снижалось.Применение ВОП для стыковки каскадов позволило его выровнять. Коэффициент усиления в зависимости от количества каскадов и типа фотокатода составлял от 3000 до 30 000.

Массовое применение каскадных ЭОП в Советском Союзе приходится на период 50 –60-х годов.Каскадные ЭОП с ВОП успешно производились рядом зарубежных фирм.

Из-за увеличенных размеров таких ЭОП растут размеры и вес самих приборов,что делает их громоздкими и неудобными.Поэтому в последние годы они практически не применяются и их вытеснили более компактные,имеющие лучшие характеристики и близкую стоимость ЭОП II-го поколения.

Поколение II.
Отличается от ЭОП поколения I и I+тем,что в его конструкции после разгонной камеры устанавливается специальный усилитель электронов — микроканальная пластина (МКП).Усиление света в ЭОП II поколения происходит в два этапа,сначала в разгонной камере,как в ЭОП поколения I и I+,а затем,основное,в микроканальной пластине (МКП).

МКП представляет собой сито с регулярно расположенными каналами диаметром 6-10 мкм и толщиной не более 1 мм. Обе поверхности МКП полируются и металлизируются,между нами прикладывается напряжение в несколько сотен вольт.Попадая в канал,электрон испытывает соударения со стенкой и выбивает вторичные электроны.В тянущемся электрическом поле процесс многократно повторяется,позволяя получить высокий коэффициент усиления.

Если в ЭОП поколения I и I+один электрон,вылетевший из фотокатода,движется в вакууме разгонной камеры,и так,в одиночку,и долетает до люминесцентного экрана (анода),то в канале МКП каждый электрон,вылетевший из фотокатода,«привозит »с собой целый рой дополнительных электронов.Коэффициент усиления света достигает 25 000-50 000

Фокусировка электронов электростатическая (с электронной линзой), фотокатод многощелочной,экран желто-зеленого свечения.Изображение на экране перевернутое (за счет т.н.«электронной линзы »).Разрешение от 30 до 45 штр/мм.Если на входе имеется ВОП,то разрешение по полю равномерное,если ВОП на входе нет,то присутствуют все недостатки качества изображения. ЭОП I-го поколения.В хороших ЭОП II-го поколения устанавливают ВОП как на входе так и на выходе (перед экраном),что позволяет получить качество изображения и разрешение на самом краю такое же как и в центре.

В последние годы производители ПНВ используют ЭОП II поколения все реже,отдавая предпочтение поколению II+.

Поколение II+,Super GenII+
Это ЭОП бипланарной конструкции,то есть без электростатической линзы,с прямым переносом изображения с фотокатода на экран.Схематично устройство ЭОП изображено на схеме 9.

Расстояния между слоем фотокатода и входом МКП,выходом МКП и слоем люминофора достаточно малые.Напряжения,подаваемые на фотокатод,вход и выход МКП зависят от конкретной конструкции ЭОП,а напряжения на выходе МКП отличаются для одного и того типа ЭОП и регулируются в процессе изготовления для достижения максимального разрешения.

Изображение на экране ЭОП получается прямым.Для того,чтобы его перевернуть вместо плоской стеклянной пластины,на которой нанесен внутри люминофор,применяют волоконно-оптическую пластину,волокна которой являются световодами и закручены таким образом,что изображение переворачивается на 180 °. При отсутствии такой пластины необходимо перед окуляром ставить оборачивающую систему (ОС).Изображение на экране ЭОП в этом случае рассматривается через микроскоп (ОС +окуляр =микроскоп)и за окуляром уже имеется выходной зрачок (висит в воздухе светлый кружок),которого при использовании переворачивающего изображение ВОП нет,так как окуляр в этом случае работает как лупа и выходным зрачком является глаз.

схема 9. Схема ЭОПа поколения II+.
Если с ПНВ приходится работать в условиях, где возможны боковые засветки,то на входе вместо стеклянной устанавливается волоконно-оптическая пластина,защищающая фотокатод от боковых засветок и позволяющая получить более контрастное изображение.

ЭОП II+и Super Gen II+поколений отличаются типом фотокатода.Если в стандартных ЭОП II+фотокатод многощелочной типа S-25 с интегральной чувствительностью 250-350 мкА/лм,то в ЭОП Super Gen II+фотокатод S-25R с интегральной чувствительностью до 650 мкА/лм,выше в два раза она и в дальней красной области. Поэтому при очень низкой освещенности как без ИК подсветки,так и с ИК подсветкой в ПНВ с ЭОП Super II+видно значительно лучше,чем в ПНВ с ЭОП II+.

Коэффициент усиления по света у ЭОП II+составляет,как правило,20 000-30 000,а у Super GenII+порядка 30 000-40 000.Разрешение зависит от качества МКП и ВОП и может составлять у самых худших ЭОП 35 штр/мм,а у лучших — до 50 штр/мм,оставаясь при этом практически неизменным по всему полю зрения.

Малые габаритные размеры ЭОП II+и Super GenII+позволяют значительно уменьшить габаритные размеры и вес ПНВ по сравнению с ЭОП II-го поколения.Ресурс работы ЭОП поколения II и II+составляет порядка от 1000 до 3000 часов,что втрое больше,чем у ЭОП I-го поколения.Встроенные источники питания ЭОП поколений II и II+и Super Gen II+имеют автоматическую регулировку яркости свечения экрана и встроенную электронную защиту фотокатода от световых перегрузок,а сами ЭОП — хорошее качество изображения без искажений по всему полю зрения и могут работать в условиях очень низкой освещенности — при отсутствии луны,а лишь наличии звезд и то в легких облаках.

Стоимость ПНВ с ЭОП поколений II,II+в 5-10 раз выше,чем стоимость приборов с ЭОП I-го поколения,и редко бывает ниже 2000 долларов США,а с ЭОП поколения Super GenII+еще выше.В тоже время ПНВ с ЭОП Super GenII+по дальности видения практически не уступают ПНВ с ЭОП III-го поколения,которые значительно дороже и о которых мы поговорим чуть позже.

Высокая стоимость ЭОП II+и Super GenII+(а также и ЭОП III-го поколения)обусловлена как технологией их изготовления (в специальных сверхчистых вакуумных камерах с высокой степенью вакуума),так и стоимостью МКП и ВОП.

Поколение III
Отличается от ЭОП поколения II+и Super GenII+тем,что фотокатод выполнен на основе арсенида галлия,что позволило увеличить его интегральную чувствительность до 900-1600 мА/лм,а чувствительность в инфракрасной области до 190 мкА/лм (в инфракрасной области в 10 раз больше по сравнению с ЭОП II+и в 6 раз больше по сравнению Super Gen II+).Разрешение 42-64 штр/мм. Ресурс работы до 10 000 часов,что втрое больше чем у ЭОП II и II+,и в 10 раз больше чем у ЭОП I.

Приборы на базе ЭОП III-го поколения очень хорошо работают в условиях предельно низкой освещенности.Картинка в приборе насыщенная,четкая,с хорошим контрастом и проработкой деталей.В отличие от ЭОП II+на входе отсутствует волоконно-оптическая шайба,поэтому нет защиты от боковых засветок,что затрудняет их использование в городских условиях.Из-за высокой стоимости,в 1,5-2,5 раза выше,чем II+,приборы на ЭОП III поколения в свободной продаже встречаются редко,и в основном применяются в спецтехнике (военные,спецслужбы и т.д.).

C новыми моделями тепловизоров PULSAR можно ознакомиться и сделать осознанный выбор здесь.

Эоп в 8

ЭОП служит для многократного усиления света,являясь одновременно приемником,преобразователем,усилителем и передатчиком излучения. Степень вакуума внутри колбы весьма велика. ЭОП имеют различные модификации,но принцип работы их одинаков. Рассмотрим принцип работы ЭОП с электростатической фокусировкой в стеклянном корпусе,схематично изображенном на схеме 8. Люминофор способен светиться при бомбардировке его отрицательно заряженными частицами — электронами так же,как светится экран телевизора. Между фотокатодом и анодом ЭОП создается разность потенциалов,для чего в ПНВ имеется специальный высоковольтный блок питания.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Clinical and experimental thyroidology
• ЭОП 2+ поколения
• Очки ночного видения Dedal DVS-8 DK3, III поколение, зелёный ЭОП
• ОБЪЯВЛЕНИЯ
• Доска объявлений сайта «Отечественная радиотехника 20 века»
• Продам монокли 1пок на военных эоп в-8. Дешево.
• Электронно-оптические преобразователи
• Все о различиях в поколениях ЭОП
• ЭОП как основная часть прибора ночного видения
• В чем заключается отличие прицелов 1-го поколения от прицелов поколения 1+

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ЭОП против ТЕПЛОВИЗОРА- Выбор прибора ночного видения

Clinical and experimental thyroidology

Развитие техники электронно-оптических преобразователей, являющихся основными элементами приборов ночного видения, было наиболее динамичным в период с конца х до х гг. В этот период были разработаны и освоены в производстве сразу три новых поколения ЭОП первое, второе и третье и основных элементов волоконно-оптических и микроканальных пластин. Период развития ЭОП с начала х гг. Хотя за этот период не было создано новых поколений ЭОП, успехи в развитии основных элементов и комплектующих изделий ЭОП в сочетании с оптимизацией их применения привели к существенному росту параметров уже созданных ЭОП и, соответственно, ПНВ на их основе.

К сожалению, основные успехи в этом развитии приходятся на долю зарубежных фирм, определяющих современный уровень ЭОП. Отставание отечественных разработок связано с известной экономической ситуацией, в первую очередь сказавшейся на снижении качества и повышении цен на основные комплектующие изделия ЭОП. В создавшемся положении отечественные разработчики не в состоянии обеспечить «зарубежный» уровень параметров и вынуждены искать технико-экономические «ниши» для упрощенных ЭОП, близких к нулевому поколению.

На длине волны нм спектральная чувствительность этого катода рис. По сравнению с более ранними модификациями за счет оптимального подбора входного полупроводникового слоя фотокатод имеет хорошую чувствительность и в «синей» части спектра до нм.

Повышение параметров ЭОП 3-го поколения существенно увеличило и дальность действия ПНВ на их основе, особенно при освещенностях на местности ниже 0, люкс. ЭОП 3-го поколения могут быть использованы и для модернизации ПНВ, использующих ЭОП 2-го поколения не только с бипланарной, но и инверторной электронно-оптической системой.

Дальность действия ПНВ с учетом потерь в стопе увеличивается почти в 2 раза за счет более высоких чувствительности и разрешения ЭОП 3-го поколения. Суммарный технико-экономический эффект такой замены компенсирует высокую стоимость ЭОП 3-го поколения. ЭОП 3-го поколения с продленной ИК-чувствительностью. Единственным фотокатодом, чувствительным в области за 0,9 мкм, до последнего времени являлся кислородно-серебряно-цезиевый КСЦ фотокатод S-1 по американской классификации , имеющий «красную» границу 1,,4 мкм.

Такие приборы исторически были первым поколением ПНВ и могли использоваться, естественно, только против противника, не обладающего аналогичной техникой. Несмотря на создание позднее ЭОП с более эффективными многощелочными фотокатодами, имеющими «красную» границу 0,9 мкм, интерес к более длинноволновым фотокатодам не ослабевал как из-за более высокой интенсивности излучения ночного неба, так и из-за большей разницы в коэффициентах отражения естественных и искусственных объектов в области за 0,9 мкм.

Другой причиной интереса к длинноволновым фотокатодом явились создание эффективных лазерных излучателей на основе Nd:YAG с длиной волны излучения 1,06 мкм и необходимость возможности визуализации их излучения.

Последнее может быть собственной подсветкой или целеуказанием, а также излучением аналогичных средств и дальномеров противника. Возможность создания длинноволновых фотокатодов с существенно более высокой интегральной чувствительностью, чем КСЦ-фотокатод, появилась в результате интенсивных исследований фотоэмиттеров с ОЭС на базе соединений AIII-BV. Перспективными считались фотокатоды на основе соединений AIII-BV с приложенным электрическим полем, облегчающим выход электронов в вакуум и дающим возможность получить фотоэмиссию в диапазоне до 1,,8 мкм.

Однако создать серийно способную технологию таких ЭОП не удалось. Такой ЭОП имеет спектральную чувствительность, представленную на рис. Прицелы и очки с такими ЭОП дают возможность повышения точности ночной стрельбы по цели, освещенной лазерным излучателем с малым углом расхождения пучка, ось которого съюстирована с осью канала ствола стрелкового оружия. В связи с высокой стоимостью первых ЭОП 3-го поколения, сравнимой с ценой отечественного легкового автомобиля, разработчиками ЭОП и ПНВ было принято логичное решение: параллельно с усовершенствованием и удешевлением ЭОП 3-го поколения разработать ЭОП полностью аналогичной конструкции включая оптические и электрические параметры с хорошо освоенным и более дешевым многощелочным фотокатодм.

Разработчиками SuperGen получены хорошие шумовые характеристики ЭОП, определяемые следующими факторами. Многощелочной фотокатод является более стойким соединением по сравнению с фотокатодами 3-го поколения и практически не деградирует под действием положительных ионов, возникающих в каналах МКП и бомбардирующих фотокатод.

Последнее приводит к снижению эффективности детектирования фотонов и к увеличению шумов ЭОП. Помимо отсутствия ионно-барьерной пленки, снижению шумов способствовало улучшение двух важных характеристик МКП. Эти МКП имели повышенную прозрачность т. В итоге в этих ЭОП значение фактора шума было снижено до 1,5, в то время как для ЭОП 3-го поколения эта величина равна 3,,5. В случаях применения ПНВ на объектах, цена которых намного превосходит цены ЭОП танк, вертолет, БМП , естественно использовать в них ЭОП 3-го поколения для максимального повышения эффективности ночных действий объекта применения.

Приборы, в которых изображение, получаемое с помощью ЭОП, преобразуется ПЗС- матрицей в видеосигнал и может наблюдаться на дистанционно разнесенном дисплее, весьма перспективны для гражданских и специальных целей: ночная охрана объектов, вождение транспортных средств, дистанционное наблюдение за ночной жизнью животных и т. Связь дисплея с сенсорным блоком может быть проводной или с помощью миниатюрных телевизионных передатчиков. В последнем случае изображение может приниматься по одному из каналов обычного телевизионного приемника.

Принципиально новая компоновка таких ПНВ с «развязанным» индикатором позволяет выделить их в новое, 4-е поколение ПНВ предыдущие поколения «нумеруются» по поколениям используемых в них ЭОП. Создание таких ПНВ с параметрами, представляющими практический интерес для ночного видения, впервые стало возможным после создания ЭОП с высоким усилением света. Это связано с тем, что в первых гибридных преобразователях оптическая «стыковка» изображения с выходного экрана ЭОП 1, 2 или 3-го поколения и приемной матрицы ПЗС осуществлялось с помощью оптики переноса либо фоконов с большими потерями по энергетике.

При пороговой чувствительности ПЗС матриц порядка 0,1 лк требовалось усиление ЭОП не менее , чтобы реализовать разрешение ПЗС при ночных освещенностях, и высокие разрешение и качество изображения ЭОП, в первую очередь, отсутствие пространственных структурных шумов.

При освещенностях порядка 0, лк такие сенсоры обеспечивают ТВ-линий, что делает их весьма перспективными для систем ночного видения. В настоящее время развитие таких систем идет по нескольким направлениям. Наиболее перспективными являются ЭОП, в которых матрица ПЗС помещается внутри вакуумного объема ЭОП и возбуждается с тыльной стороны непосредственно электронным пучком, несущим информацию об изображении.

Несмотря на явные преимущества таких ЭОП, они являются весьма сложными в плане технологического совмещения фотокатодов и ПЗС в одном вакуумном объеме. Кроме того, получение тонкой ПЗС для возбуждения электронами с тыльной стороны представляет самостоятельную проблему.

Поэтому в настоящее время более распространены приборы 4-го поколения, в которых ЭОП стыкуются в ПЗС через оптику переноса или фокон. Некоторыми зарубежными фирмами к стандартным ПНВ в качестве выбираемой комплектации прилагается переходное устройство с «С»-резьбой, позволяющее присоединять ПНВ к стандартным ПЗС-видеокамерам вместо их «дневного » объектива. На входе и выходе прибора — унифицированная «С»-резьба для присоединения объектива ПЗС-камеры и самой камеры.

При этом сохраняется возможность работы и автоматического контроля объектива «auto-iris «. Другим направлением являются полностью или частично комплексированные ПНВ 4-го поколения. Система комплектуется тремя объективами 1Х, 4Х и 6Х и предусмотрена возможность использования объективов с переменным увеличением «zoom» и изменяющейся диафрагмой. Управление объективами осуществляется с пульта управления. При использовании объективов с изменяющейся диафрагмой система имеет динамический диапазон от 0, до лк и может использоваться как в дневных, так и ночных условиях для наблюдения и документирования видеозапись наблюдаемых сцен и объектов.

Преобразование изображения, получаемого с помощью ЭОП, в аналоговой или цифровой видеосигнал открывает дополнительные возможности по обработке изображения с целью повышения его информативности. В отличие от известных способов получения изображения в условных цветах методом амплитудной селекции видеосигнала в разработанной системе каждому значению видеосигнала «присваивается » один из цветов цветной палитры и производится циклическая смена цветов палитры со скоростью, не превышающей величину, обратную латентному периоду зрительной реакции глаза.

Разработанное программное обеспечение обеспечивает возможность использования 72 палитр и передачи цветного изображения х элемента с частотой 15 Гц. Система дает возможность лучшего и быстрого различения мелких и малоконтрастных деталей за счет того, что в определенный момент наблюдения они окрашиваются в контрастирующий с фоном цвет.

Это позволяет открывать в изображении детали, кажущиеся незаметными в черно-белой картине, и может быть использовано не только для повышения информативности изображений ночных или тепловизорных сцен, но и давать практическое преимущество при расшифровке фотографий астрономических, биологических и других объектов. Еще большими возможностями обладает разработанная «НПО «Орион»» и «Орэкс» ночная стереоскопическая телевизионная система наблюдения. В этой системе изображение создается с помощью двух каналов, каждый из которых содержит управляемый объектив и высококачественный бипланарный ЭОП, состыкованный с ПЗС.

Видеосигналы преобразуются в цифровую форму и после специальной электронной и компьютерной обработки поступают на очки шлем «виртуальной реальности либо наблюдаются на дисплее с помощью жидкокристаллических светоклапанных очков. Система дает возможность получения объемного стерео изображения с хорошей передачей ощущения глубины сцены и объема наблюдаемых объектов с возможностью регулировки зоны стереовидения и глубинной разрешающей способности.

Получение стереоизображения ночной сцены имеет все известные преимущества стереоустройств отображения визуальной информации: лучшую и более быструю распознаваемость объектов, повышенную точность оценки взаиморасположения объектов и др.

Для ночного видения наиболее важным является снижение флуктуационных шумов в стереоизображении по сравнению с двумерным плоским изображением. Это связано с тем фактом, что шумы психофизиологически воспринимаются распределенными в объемном пространстве и не связанными с конкретными деталями изображения. Схема питания ЭОП в описываемой системе обеспечивает эффекты «электронной диафрагмы» и «электронного затвора», что обеспечивает работоспособность прибора как в ночных, так и в дневных условиях, а также в импульсном режиме.

Для возможности работы в условиях дымки, тумана, дождя система может комплектоваться лазерной подсветкой, синхронизированной с «электронным затвором». Система имеет широкий диапазон применений, в том числе, по мнению авторов, может эффективно использоваться для ночного вождения транспортных средств. Объемность изображения дорожного полотна, улучшенное обнаружение малоразмерных препятствий позволят повысить скорость ночного вождения в 1,,5 раза. Перспективным является также использование стереосистемы в дневных или ночных условиях в телеуправляемых роботах-манипуляторах, в том числе — роботах-саперах.

Стереосистема позволит повысить эффективность управления движением роботов и их механических «рук » за счет лучшей оценки взаиморасположения предметов. Стереосистема позволяет также получать изображение в естественных цветах при комплектации ее схемой оптико-электронной фильтрации.

Эксперименты по наблюдению объектов в дневных условиях показали возможность цветопередачи, соответствующей изображению первых цветных телевизоров. В ночных условиях при лунном освещении наблюдается почти обычная, «дневная » раскраска наблюдаемой сцены.

Помимо чисто художественного аспекта, цветное изображение позволяет повысить скорость обнаружения и распознаваемость объектов. Последняя для фотокатодов 3-го поколения физически ограничена длиной волны 1,1 мкм, за которой условие ОЭС не реализуется [3] и, как и для обычных фотокатодов, начинается резкий рост темновой фотоэмиссии. Физические принципы ограничивают и возможности твердотельных аналогов ЭОП, строящихся по схеме «фотопроводник-электролюминофор».

Такие преобразователи могут обеспечить заметные усиления более 10 только при невысокой концентрации равновесных носителей в зоне проводимости фотопроводника, т. Основные перспективы повышения информационной емкости ПНВ с ЭОП связаны с электронной и компьютерной обработкой изображения, создаваемого ЭОП, повышающей информативость в 1, раза, а также с объединением оптико-электронного канала на основе ЭОП 0,,1 мкм с тепловизионным каналом , мкм в полиспектральных ПНВ следующих поколений.

Данный раздел подготовлен по материалам статьи В. Бегучева, А. Чапкевича и А. Филачева «Электронно-оптические преобразователи. Уровень: Основной текст Глоссарии

ЭОП 2+ поколения

На протяжении всей истории своего развития, человек стремился стать совершеннее. Не имея крыльев, он построил крылатые машины, и стал летать как птица. Он изобрел акваланг и научился плавать и погружаться в пучины океана, как рыба. Извечной мечтой человека оставалось видеть в темноте, как кошка. Но осуществление этой мечты стало одной из наиболее трудных задач, так как потребовало серьезной научной подготовки и значительной технико-экономической базы. Предпосылкой для создания приборов ночного видения стало открытие в 19 веке инфракрасного теплового излучения.

PDF | Эндокринная офтальмопатия (ЭОП) – это прогрессирующее аутоиммунное заболевание 8 до Окончательный балл рассчитывается по фор-.

Очки ночного видения Dedal DVS-8 DK3, III поколение, зелёный ЭОП

Наверное, самые задаваемые вопросы относительно приборов ночного видения — чем они отличаются и почему такая большая разница в цене? Если отбросить отличия, не сильно влияющие на цену прицела от бинокля или монокуляра , то остается лишь одно и самое важное — тип, или поколение, электронно-оптического преобразователя ЭОП , на базе которого создан прибор. Для того, чтобы до конца понять отличия между поколениями ЭОП, необходимо разобраться, что это такое и как это работает. Немного истории. Первый и самый примитивный ЭОП был назван по имени его создателя — стакан Холста. Ниже представлена схема данного устройства. На схеме видно, что свет, отраженный от объекта наблюдения, собирается линзой объектива и направляется на фотокатод на схеме — светоэлектрический преобразователь. Попадая на фотокатод, фотоны частицы света выбивают из него электроны, которые разгоняясь в электрическом поле, бомбардируют экран с люминофором, от чего последний начинает светиться, создавая видимое глазу изображение. Так как электроны разгоняются, то при ударе о люминофор, они передают большую энергию, чем получили при выходе из фотокатода. За счет этого и происходит усиление яркости изображения.

ОБЪЯВЛЕНИЯ

Товар добавлен в закладки, рекомендуем зарегистрироваться. Для незарегистрированных пользователей закладки хранятся небольшой промежуток времени. Мировые Охотничьи Технологии. Регистрация Войти Корзина Обратная связь.

Чем отличается прицел для поршневой пневматики от PCP? Что лучше на охоте — тепловизор или прибор ночного видения?

Доска объявлений сайта «Отечественная радиотехника 20 века»

Роговичный день. Школа рефракционного хирурга. При поддержке компании Алкон. Колонный зал гостиницы Украина. Продукция Производители Поставщики. Временные индикаторы качества : плановая медицинская помощь при наличии лабораторного эутиреоза.

Продам монокли 1пок на военных эоп в-8. Дешево.

Усовершенствование технологии позволило отказаться от использования электростатической линзы, т. Кроме того, использования МКП для усиления изображения позволило ввести автоматическую регулировку яркости АРЯ , которая при засветке ПНВ яркими источниками света автоматически снижает яркость видимого пользователем изображения. Кроме автоматической регулировки яркости электронно-оптические преобразователи могут иметь также ручную регулировку яркости коэффициента преобразования ЭОП. Увиолевое стекло, продлевает область чувствительности ЭОП в ультрафиолетовом, невидимом для человеческого глаза, спектре до нм. Данная опция необходима для ЭОП, установленных в вертолетных очках ночного видения. Основное преимущество ЭОП с этим фильтром заключается в том, что свет, излучаемый приборной панелью вертолета, становится невидимым для авиационных очков и не мешает пилоту. О компании Каталог Пресс-центр Контакты.

Электронно-оптический преобразователь, состоящий из последовательно 8. Плоский ЭОП Ндп. Стакан Холста Бипланарный ЭОП D. ГОСТ

Электронно-оптические преобразователи

Phlanger Ср окт 13, pm. JAS Ср окт 13, pm. Mihail-1 Ср окт 13, pm. Леонидович Чт окт 14, am.

Все о различиях в поколениях ЭОП

Термины, определения и буквенные обозначения. Image intensifier and converter tubes. Terms, definitions and letter symbols. МКС Срок первой проверки г.

Объект визирный крест проектируется через проекционную оптику на фотокатод ЭОП. Чтобы гарантировать точность измерения ЧКХ ЭОП, имеется калибровочная функция для анализирующей группы и внутренней калибровки яркости осветительной установки.

ЭОП как основная часть прибора ночного видения

Бровкина А. Ф Эндокринная офтальмопатия. Вальский В. Пантелеева О. Роль компьютерной томографии. Современная концепция механизма развития нарушений зри- тельных функций при эндокринной офтальмопатии. Шеремета М.

В чем заключается отличие прицелов 1-го поколения от прицелов поколения 1+

Посмотреть остальные видео. Производится под заказ, цена договорная. Электронно-оптический преобразователь предназначен для регистрации слабосветящихся быстропротекающих процессов в многокадровом режиме и в режиме линейной развёртки.

Право на участие в программе

 • Программа возможностей для образования/Программа доступа к заслугам • Purchase College

Академическое право EOP

Абитуриенты-первокурсники

Студенты, подающие заявку на EOP, не должны быть допущены в соответствии с традиционными критериями колледжа. Средний балл кандидата EOP в старшей школе составляет 76–84. EOP следует политике колледжа в отношении необязательного тестирования, поэтому для рассмотрения не требуется представление результатов SAT / ACT. Учащиеся, поступающие из альтернативных средних школ, которые не рассчитывают средний балл учащегося, должны будут предоставить результаты SAT/ACT в качестве дополнения к своей стенограмме. Для тех, кто отправляет результаты SAT, диапазон EOP составляет 9.30-1080, а диапазон баллов ACT составляет 17-21.

Кандидаты на перевод

Кандидаты должны иметь минимальный средний балл 2,5 для рассмотрения. Для права на перевод требуется подтверждение участия в программе возможностей (EOP, HEOP, SEEK, CD). Приоритет отдается студентам EOP в Университете штата Нью-Йорк.

Руководство по доходам

В таблице ниже перечислены финансовые требования для поступления в EOP в 2023–2024 учебном году. Чтобы считаться экономически неблагополучным, учащийся должен принадлежать к домохозяйству, указанному в этой таблице, или отмеченным исключениям. Налоговый год 2021 будет использоваться для соответствия требованиям. Узнать больше о правилах

Руководство по экономической приемлемости EOP

Размер семьи	Доход
1	25 142 доллара
2	33 874 доллара США
3	42 606 долларов США
4	51 338 долларов США
5	60 070 долларов США
6	68 802 доллара США
7	77 534 долларов США
8	86 266 долларов *

*За каждого дополнительного члена семьи добавьте 8 732 доллара США.

Рекомендации по доходам не применяются, если:

1. Семья учащегося является получателем выплат Family Assistance или Safety Net через Управление временной помощи и помощи по инвалидности штата Нью-Йорк; или через Департамент социальных служб; или выплаты по уходу за детьми через Управление помощи детям и семьям штата Нью-Йорк;
2. Ученик находится в установленном судом приемном доме;
3. Учащийся находится под опекой штата или округа.

КАРТА

Программа Merit Access Program (MAP) похожа на EOP в том смысле, что она принимает студентов, которые не имеют академического права на традиционное зачисление, но также не имеют права на EOP. Для этой программы нет приложения. Абитуриенты отбираются для выдвижения кандидатами консультантами по приему, которые признают потенциал студентов, которые немного ниже академических критериев колледжа. Кандидаты на MAP имеют как минимум средний балл средней школы 80 и в остальном сильное заявление. Отобранные кандидаты приглашаются на собеседование по программе MAP.

Требования | Программа образовательных возможностей

Добро пожаловать в осенний семестр 2022 года. Являетесь ли вы новым студентом SJSU EOP или продолжаете Студент, сделай этот семестр лучшим! Будьте в курсе и читайте все, что Вам прислали из университета. Будучи студентом, вы должны читать и действовать по требуемым позициям в соответствующие сроки.

Осенние планы были отправлены по электронной почте в понедельник, 22 августа 22, через Spartan Connect.

Нажмите на ссылки ниже, чтобы ознакомиться с требованиями плана:

• EOP First Year Frosh [pdf]
• EOP Переводы за первый год [pdf]
• EOP для продолжающих обучение (второй год и старше) для студентов [pdf] (обновлено 25. 08.22)
• План программы Guardian Scholars [pdf]



• • Любые исключения, о которых вы могли договориться с вашим предыдущим консультантом, касались этого семестра. Только.
  • Сообщения о статусе программы EOP рассылаются в конце семестра. Студенты разместили на испытательном сроке EOP или удаленном из EOP получил сообщение об апелляционной информации. Пожалуйста проверьте свои сообщения Spartan Connect и MySJSU.



• Важно, чтобы вы полностью выполняли свои требования каждый семестр. Если вы не выполнили требования EOP для весны 2022 года, возможно, вы были переведены на испытательном сроке ЭОП.
  • Вы не получите грант EOP Fall 2022.
  • На вашу учетную запись будет наложено удержание гранта EOP — это удержание не препятствует добавление или удаление классов.
  • Удержание гранта EOP будет выпущено в декабре 2022 г., только если вы выполните свои требования. осенью.
  • Если вы находитесь на испытательном сроке с конца весны 2022 года и не завершили свой осенний 2022, вы будете удалены из EOP, потеряете услуги EOP и грант EOP.

---

ПОЛИТИКА ПРОБАЦИИ EOP

• Если учащийся не соответствует требованиям плана EOP, учащийся будет помещен на испытательный срок EOP, а грант EOP будет приостановлен на следующие семестр.
