Основные характеристики IP-камеры ESCAM Button Q6

ESCAM Button Q6 — это компактная поворотная IP-камера для домашнего видеонаблюдения. Рассмотрим ее основные технические характеристики:

• Матрица: 1/4″ CMOS 1.0 Мп
• Разрешение видео: 720p (1280×720)
• Объектив: 3.6 мм, угол обзора 56°
• ИК-подсветка: до 10 метров
• Поддержка Wi-Fi: 802.11 b/g/n
• Поворот: 355° по горизонтали, 120° по вертикали
• Слот для microSD карты до 128 ГБ
• Встроенный микрофон и динамик
• Питание: DC 5В
• Размеры: 60×35 мм

Камера поддерживает протокол ONVIF 2.4, что позволяет интегрировать ее в системы видеонаблюдения сторонних производителей. Также доступны мобильные приложения для удаленного просмотра на iOS и Android.

Комплектация и внешний вид камеры ESCAM Button Q6

В комплекте с камерой ESCAM Button Q6 поставляется следующее:

• Сама IP-камера
• Кронштейн для крепления на стену/потолок
• Блок питания 5В
• USB-кабель для питания
• Крепежные винты
• Инструкция пользователя

Камера имеет компактные размеры — диаметр всего 60 мм, высота 35 мм. Корпус выполнен из пластика белого цвета. На передней панели расположены объектив и ИК-светодиоды подсветки. Сзади находятся разъем питания micro-USB, слот для карты памяти, кнопка сброса.

Поворотный механизм позволяет вращать камеру на 355° по горизонтали и 120° по вертикали. Это дает возможность дистанционно менять зону обзора.

Подключение и настройка IP-камеры ESCAM Button Q6

Для начала работы с камерой ESCAM Button Q6 необходимо выполнить следующие шаги:

1. Подключить камеру к источнику питания с помощью комплектного USB-кабеля и блока питания.
2. Дождаться загрузки камеры (около 1 минуты).
3. Установить на смартфон приложение Yoosee из Google Play или App Store.
4. Запустить приложение и нажать кнопку добавления устройства.
5. Отсканировать QR-код на корпусе камеры или ввести ID вручную.
6. Следовать инструкциям в приложении для подключения камеры к Wi-Fi сети.

После успешного подключения камера появится в списке устройств в приложении. Теперь можно просматривать видео, управлять поворотом, менять настройки.

Качество изображения IP-камеры ESCAM Button Q6

Камера ESCAM Button Q6 обеспечивает следующее качество изображения:

• Днем при хорошем освещении картинка достаточно четкая и детализированная для HD-разрешения 720p. Цветопередача немного «зеленит».
• В сумерках и при искусственном освещении заметно возрастает уровень шумов, детализация падает.
• Ночью в режиме ИК-подсветки изображение черно-белое, различимы объекты на расстоянии до 7-8 метров.
• Угол обзора 56° относительно узкий для помещений, часто приходится использовать поворот.

В целом качество видео среднее, соответствующее бюджетному классу камер. Для общего наблюдения за помещением вполне достаточно.

Функциональные возможности камеры ESCAM Button Q6

Рассмотрим основные функции IP-камеры ESCAM Button Q6:

• Удаленный просмотр живого видео через приложение
• Управление поворотом камеры
• Двусторонняя аудиосвязь
• Детектор движения с push-уведомлениями
• Запись видео на карту памяти по расписанию и при движении
• Поддержка облачного хранения (платная опция)
• Создание предустановленных позиций поворота
• Настройка яркости, контраста, насыщенности

Функционал достаточный для домашней камеры видеонаблюдения. Удобно, что есть и локальное, и облачное хранение записей.

Достоинства и недостатки камеры ESCAM Button Q6

На основе тестирования можно выделить следующие плюсы и минусы IP-камеры ESCAM Button Q6:

Достоинства:

• Компактные размеры
• Поворотный механизм
• Простота настройки через приложение
• Наличие слота для карты памяти
• Двусторонняя аудиосвязь
• Доступная цена

Недостатки:

• Среднее качество изображения
• Узкий угол обзора
• Нестабильная работа ПО
• Отсутствие зонального детектора движения
• Не очень качественный микрофон

Стоит ли покупать IP-камеру ESCAM Button Q6

IP-камера ESCAM Button Q6 относится к бюджетному сегменту и подойдет для базового домашнего видеонаблюдения. Ее преимущества — компактность, поворотный механизм и простота настройки. Однако по качеству изображения и функционалу она уступает более дорогим моделям.

Камеру можно рекомендовать для:

• Наблюдения за детской комнатой
• Присмотра за пожилыми людьми
• Общего контроля за помещением в отсутствие хозяев
• Использования в качестве «видеоглазка»

Если же нужна камера для более серьезных задач видеонаблюдения с высоким качеством изображения, лучше присмотреться к моделям среднего ценового сегмента от известных брендов.

ESCAM G02 — поворотная IP камера нового поколения с разрешением 1280х720 и возможностью записи на компьютер: отзыв о покупке, а также инструкция и настройки подключения к WiFi

Предложили мне написать обзор какого нибудь товара из указанного выше магазина, выбрал IP камеру, так как остальные товары меня интересовали заметно меньше. И вот собственно говоря у меня наконец-то дошли руки до этой камеры, попробуем посмотреть что она из себя представляет внешне, внутренне и как она работает.

Вообще, думаю стоит начать обзор с того, что я весьма скептически отношусь к поворотным камерам. Чаще всего правильная поворотная камера, это не просто камера «с моторчиком», а ее роботизированный вариант. Т.е. система, которая способна самостоятельно «видеть» объекты в кадре и вести не только простое патрулирование, а и автоматическое слежение за ними.

Если камера не умеет следить за объектом, то чаще всего поигравшись некоторое время, операторы выставляют ее как им удобно и так она и стоит годами. Бывают конечно исключения, спорить не буду, просто на мой личный взгляд несколько фиксированных камер довольно неплохо заменяют поворотные системы.

Но это я немного увлекся, так как требовать подобного от камеры с таким ценником просто неразумно. Да и позиционируется он для дома, хотя своем мнение я лучше выскажу в конце обзора, а пока перейду к осмотру.

Пришла камера в довольно большой коробке, внутри все прочно зафиксировано и аккуратно разложено, вопросов нет, в пути повредить весьма тяжело.

Скриншот технических характеристик со странички магазина.

Комплект поставки включает в себя:
1. Камера Escam G02
2. Блок питания
3. USB-microUSB кабель
4. Кронштейн
5. Крепеж
6. Инструкция, гарантийка и пр.

Инструкцию сначала просто сфотографировал, но потом нашел ее в интернете, думаю так даже лучше. Напоминаю, все изображения в моем обзоре можно увеличить, кликнув не них.

1. Кабель USB-microUSB, ничего примечательного.
2. Блок питания 5 Вольт 1600 мА, под полной нагрузкой не проверял, но могу сказать, что для работы камеры хватает с избытком.
3, 4. Кронштейн довольно удобный, позволяет крепить камеру как к стене, так и к потолку. Материал — пластмасса, пожалуй единственный минус.

Внешне к камере замечаний нет, явно сделана для применения в квартире, так как полноценные камеры обычно выглядят более брутально, а здесь есть даже некий намек на работу над внешним видом

Над надписью с названием фирмы производителя есть отверстие для микрофона. Но скажу сразу, микрофон скорее «для галочки», потому как чувствительность и качество оставляют желать лучшего. Я допускаю, что это мне так повезло, но утверждать не буду.

Спереди расположен собственно объектив, ИК светодиоды подсветки, зеленый светодиод индикации включения (отключаемый) и датчик уровня освещенности, включающий подсветку и дающий сигнал камере о том, что стало темно.
Вкруг объектива есть небольшое пластмассовое кольцо. По задумке при помощи него можно подстраивать фокус объектива. Но держится за сам объектив оно слабо и у меня через довольно небольшое время стало просто проворачиваться. В итоге пришлось подстраивать фокус при помощи узкогубцев. Правда потом я немного доработал конструкцию, чтобы кольцо держалось лучше, но изначально что-то разработчики недоработали, усилие для регулировки необходимо довольно большое.

Кроме того. Когда вы будете регулировать, то ваши пальцы будут периодически перекрывать изображение, а иногда и датчик освещенности, в итоге камера будет переходить в ЧБ режим. Советую перед регулировкой отключить автоматику день/ночь, регулировать будет заметно проще.

Камера может вращаться вверх/вниз, а также влево/вправо.
1, 2. Вниз можно опускать довольно прилично, но стоит учитывать, что ночью это может «вылезти боком» из-за ИК подсветки.
3, 4. При горизонтальном вращении делает почти полный оборот, декларируется 355 градусов, что более чем перекрывает весь «горизонт».

Но здесь также есть минус, WiFi антенны. Если вы хотите «крутить головой» на все 360 355 градусов, то следует антенны поставить так, чтобы они не были видны.

WiFi антенн две. Антенны не отсоединяются.

Сзади расположились:
1. Кнопка сброса
2. Гнездо для подключения Ethernet кабеля
3. Слот для microSD карты памяти.
4. Гнездо microUSB для подачи питания.
Собственно гнездо питания, а также напряжение в 5 Вольт сразу переводят камеру в разряд бытовых устройств, потому как в видеонаблюдения стандартное напряжение питания обычно 12 Вольт постоянного тока, 24 Вольта переменного или 48 Вольт PoE.
При питании в 5 Вольт вы просто не сможете установить камеру далеко от блока питания.

Снизу присутствуют четыре резиновые ножки, а также отверстие с резьбой, в которое вкручивается винт кронштейна. Резьба такая же как используется в фотоаппаратах и подобных устройствах для установки на кронштейны и треноги.

Раз уж я выше заговорил о питании, то приведу результаты теста потребляемого тока. Амперметр немного врет, но в данном случае это не критично.
1. Штатный режим работы.
2. Дополнительно включена ИК подсветка.
3. Режим запуска и загрузки ПО
4. Режим непрерывного вращения по горизонтали.
Насколько я понял из экспериментов, камера не умеет использовать оба двигателя одновременно, потому максимальный ток будет до 1 Ампера (ток при вращении + ИК подсветка около 0.2 А).

Разборка камеры производилась на последнем этапе, но я решил показать ее перед тестами.
Кстати чуть не забыл, камера невольно прошла испытание на прочность, упав с высоты в один метр на плиточный пол. Она не только без проблем пережила это, так на ней даже царапин не осталось, разбирал камеру уже после падения.

Снимаем резиновые ножки и выкручиваем четыре самореза.

Внутри небольшая платка из разряда «все в одном» и куча проводов.

Так как в таком варианте ковыряться неудобно, то разделяем дно корпуса с платой и верхнюю часть с механикой и оптикой.

Сверху расположен SoC GK7102, который включает в себя:

Описание

CPU core: ARM1176 @ 600MHZ, 16KB I-Cache, 16KB D-Cache
40nm process, BGA228 package (11 * 11)
High integration: Integrated 512Mb DDR2, Ethernet PHY, Audio Codec, MCU, eFuse
Excellent performance ISP
— Image processing: 3A, WDR, 3D noise reduction, γ conversion, RGB filter, dead pixel correction, black level correction, lens positive survey
— Intelligence: motion detection, face detection, to prevent peripheral, remnants recognition
Encoding performance
— Video: Support H.264 BP / MP / HP, MJPEG / JPEG
— Audio: Support G.711 / G.726 / ADPCM / MP3
Maximum support 4 encoding processing capacity
— 960P @ 30fps + VGA @ 30fps + QCIF @ 30fps + 960P JPEG @ 1fps
— 720P @ 30fps + VGA @ 30fps + QCIF @ 30fps + 720P JPEG @ 1fps
Audio Interface
— Through the I2S interface, Audio Codec built external to a second election
— When external supports two-channel stereo
Video Interface
— Support 8/10/12 bit RGB Bayer input
— Supports one CVBS output
Peripheral Interface
— USB 2. 0 host / device x1
— ETH MAC + PHY X1
— UART X3, SPI X2
— I2C X2, PWM X4
— I2S X2, SDIO2.0 x1, IrDA x1
Low Power: 800mw (including DDR), true standby function: System standby current 60uA
Fast wake-up: support infrared and wake button
AES, DES, 3DES security engine

А также WiFi модуль на базе MT7601UN

Узел стабилизатора питания я сфотографировал отдельно, так как он в принципе подлежит ремонту, а также он больше подвержен выходу из строя.

Снизу микросхема Флеш памяти для хранения прошивки (предположительно), УНЧ для динамика, драйвер двигателя, а также микросхема без маркировки.

Крутят камеру два небольших двигателя, снизу виден только один, до второго мы доберемся позже.
Чтобы разобрать камеру дальше, надо выкрутить четыре самореза, увидеть вы их можете в отверстиях, отмеченных стрелками.
Видны будут не все саморезы, чтобы увидеть их, надо вручную повернуть механизм.

Изначально я думал, что внутри расположена большая шестерня, которая приводится в движение двигателем.

Но все оказалось гораздо проще, двигатель представляет собой мотор-редуктор, т.е. «два в одном». Решение простое и довольно надежное.

Чтобы разобрать камеру дальше, потребуется открутить два самореза сзади корпуса собственно камеры, а также отщелкнуть пару защелок, они отмечены стрелками на одном из предыдущих фото.
Здесь находится второй двигатель и плата камеры с платой подсветки.

Вынимаем модуль камеры, на объективе видны следы от узкогубцев, это я регулировал ее без пластмассового кольца.

На плате камеры расположена только матрица и драйвер управления ИК фильтром, все остальное находится на основной плате. По сути камеру разделили на две части и соединили гибким шлейфом. Не сказал бы, что данное решение мне нравится, чем больше проводов проходят во вращающейся части корпуса, тем хуже в плане надежности, но так как камера все таки «домашняя», то думаю, что это не критично.
Сама матрица довольно маленькая, обычно это чревато меньшей чувствительностью к свету.

Переходим к описанию программной части, и вот здесь начинается самое интересное.
Сначала я попробовал подключиться к камере из браузера, первой была Опера 12 версии. но изображения не было.
Потом я запустил Хром, с ним изображение я получил, правда после установки плагина, на скрине он еще не установлен.
IP адрес камеры я посмотрел в меню своего роутера.

Слева на скриншоте видно меню управления камерой, а также доступа к флеш карте. Вся проблема в том, что меню доступа к флешке показывается на пару секунд, а потом пропадает.

В итоге вы потом видите такой экран.
Единственное что неплохо, это быстрая реакция на регулировку положения камеры, но через несколько дней что-то произошло и реакция осталась быстрой, но изображение запаздывало секунд на 10-20.

В плане регулировок проблем нет, доступ полный, я позже покажу их все отдельно. Пожалуй не понравилась только синхронизация времени, которая у камеры работает несколько заторможено и в итоге вы можете получить 1970 год на минут 10.

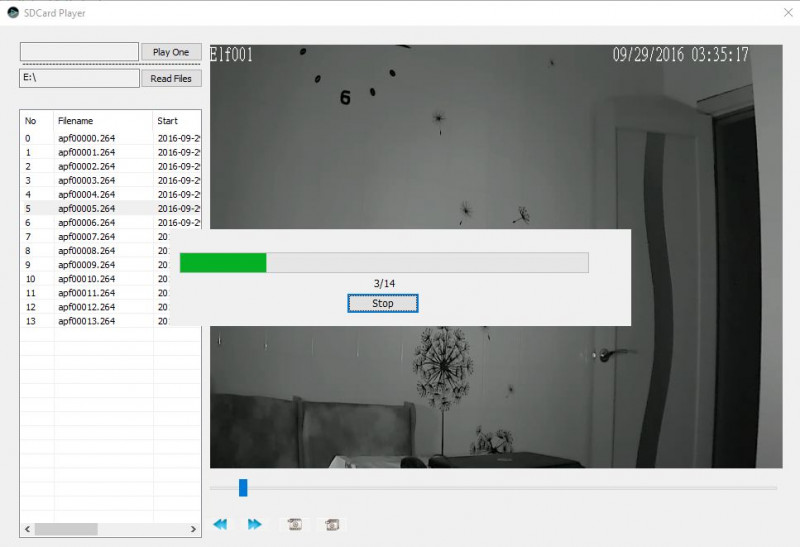

В интернет эксплорере доступ к карте памяти был без проблем, меню никуда не пропадало.

Можно было даже посмотреть и скачать необходимые файлы записи, но вот проблема, в ИЕ нет изображения…

Так как текущее положение вещей меня совсем не устраивало, то я перешел к подбору программ, при помощи которых можно не только просматривать видео, а и записывать его на компьютер.
Первым шел Tecsar CMS, который камеру не хотел видеть даже если вводить все параметры вручную, не говоря об автоматическом поиске.

Следом шла еще одна из CMS программ, я ее уже как-то использовал в предыдущих обзорах. Здесь ПО нашло камеру само, дало доступ к управлению вращением, даже один раз был доступ к PTZ из главного окна, причем все работало весьма шустро, я имею в виду время отклика на команду.
Поставил ПО писать видео, писало оно около 12-15 часов, потом изображение зависло, перезагрузил ПО и не смогу подключиться к камере. Перепробовал все, не видит камеру хоть что хочешь делай. А еще через время заработало без проблем, мистика.

А вот одна из первых программ, которые я испытывал с китайскими камерами, заработала без проблем, причем камеру нашла сама и мгновенно.
Программа не отличается большими возможностями, но работает весьма стабильно. Но, данная программа не дает доступа к управлению PTZ (вращение) и настройкам камеры. И если второе вообще не критично, то отсутствие возможности поворота камеры меня расстроило. В итоге крутил камеру из Хрома, а записывал при помощи вышеуказанного ПО.

И вот уже после всех экспериментов я подумал, а что собственно предлагает производитель. И тут меня он даже немного удивил, так как на сайте было ПО для работы с этими камерами.
ПО мгновенно нашло камеру, причем отлично работает и управление вращением, также присутствует возможность «диагонального» перемещения, но как я писал выше, двигатели работают только поочередно.

В общем вроде вот она, мечта, отличная программа, все есть, работать легко и просто, но все вышло «как всегда».
Сначала я расскажу о возможностях ПО и настройках камеры.
ПО позволяет просматривать как локальный архив на компьютере, так и архив на карте памяти, но ускорить видео нельзя, только перемотка вручную.
Меню настроек довольно большое, выбираются настройки сжатия видео для основного и дополнительного потока.

1. Есть настройка расширенного динамического диапазона, но в этой модели камеры она не работает, жаль. Зато есть возможность управления режимом день/ночь.
2. Настройки звука. Как я говорил, звук мне не понравился.
3. Режим детектора движения, работает только на всю площадь кадра, выделить отдельные зоны нельзя, регулировка чувствительности грубая, три режима.
Там же находятся выбор, что делать при срабатывании детектора.
4. Настройки подключения Ethernet, все как у других камер.

1. Запись на карту памяти, расписание, какой поток писать и т.п.
2. Возможность автоматической записи фото по расписанию.
3. Управление поворотным механизмом, три режима скорости, реально использовать средний или медленный, так как при максимальной скорости пользоваться не очень удобно. На максимуме поворот по горизонтали занимает около 5 секунд, по вертикали около двух.
Кстати. При включении камера проводит тест приводов попутно устанавливая лимиты по крайним положениям. После этого настраивается на положение в котором она была последний раз. Но можно настроить так, чтобы она после перезагрузки возвращалась в среднее положение.
Здесь же находится опция отключения зеленого светодиода индикации работы.
4. Настройка синхронизации времени, работает стабильно, но иногда с большой задержкой.

1. Поиск точек доступа и подключение к WiFi, камера поддерживает только диапазон 2.4 ГГц, чувствительность довольно высокая, но вот дальность нормальной работы не очень большая, хотя камера и имеет две внешние антенны. Я как-то показывал регистратор с четырьмя WiFi камерами, разница в работе весьма значительная. Там где регистратор работал вполне нормально, данная камера вообще отказывалась нормально работать, передавая 1-2 кадра в секунду.
2. Настройки записи на жесткий диск компьютера, относится ко всем подключенным камерам.
3. Настройки самой программы, время переподключения при потере камеры, режим записи скриншотов, логов, изменение пароля и т.п.
4. Собственно пример лога камеры, пишутся все более-менее важные события.

Ну а теперь о грустном. Как я уже сказал, программа работает весьма стабильно, управление удобное, в общем жить бы и радоваться если бы ложка дегтя. ПО пишет видео только в разрешении 640х352, т.е только вторичный поток видео. Я пробовал переключать режимы работы, но увы. причем даже при сохранении видео с карты памяти ПО сохраняет только видео со вторичного потока. В общем либо я не нашел какую-тот запрятанную опцию, либо ПО пишет только вторичный поток.
Из всего могу сказать, что пока я не нашел ПО для компьютера, которое умеет делать все и делать это корректно.

Дальше следует сказать несколько слов о том, что камера умеет работать не только с компьютером, а и со смартфоном.
Как всякий нормальный человек, я сначала попробовал зайти по ссылке из QR кода, который был с камерой. То ли на самой камере, то ли в инструкции, не помню. Но в итоге меня перекинуло на какой-то китайский сайт с кучей рекламы, бред…
Процесс поиска вывел меня на ПО, которое нормально работает с данной камерой, ниже я привожу QR код со ссылкой на это ПО.

Ну что сказать, это ПО с самого начала весьма понравилось. Сначала вам предлагается ввести номер, который указан сбоку камеры, на наклейке.
После этого ПО находит камеру и подключается к ней.

Кликнув по иконке камеры получаем доступ к изображению, по умолчанию трансляция идет во вторичном потоке, что вполне логично с учетом предположительно мобильного устройства просмотра.

1. Из главного окна есть доступ к главному потоку с разрешением 1280х720.
2. Так как камера может быть установлена «вверх ногами», то есть переключение режима изображения.
3. ПО универсальное, присутствует возможность управления камерами с трансфокатором, но здесь эта функция не работает.
4. Управление движением камеры весьма простое, надо провести пальцем по экрану в направлении куда надо повернуть камеру. Правда срабатывает не всегда и приходится повторно елозить по экрану.
Есть возможность настройки и управления предустановками положения, удобно, но здесь также есть недоработка. Настройка производится так:
1. Вручную выводим камеру в нужное положение
2. Вводим номер предустановки
3. Нажимаем Set.

Чтобы перевести камеру в предустановленное положение:
1. Вводим номер предустановки
2. Нажимаем Call.

Вроде все удобно и логично. Но есть нюанс. Я запомнил предустановку под номером 5. Потом вывел камеру в другое положение и захотел вернуть ее в положение 5, для этого выбрал на клавиатуре 5 и случайно нажал не Call, а Set. В итоге стер информацию о предыдущем положении и записал новое. ПО не переспрашивает и случайно можно стареть свою предустановку. по сути ничего страшного, но неудобно.

ПО поддерживает управление теми же настройками, что и ПО для компьютера, а также доступ из браузера.

1. При подключении к камере на динамик телефона будет выведен звук с микрофона камеры.
2. Здесь также есть возможность настройки подключения к WiFi.
3. В тестах я использовал карту памяти объемом 2 ГБ, но проверял и с картами 8 и 32 ГБ, работает. С картами большего объема не пробовал.

Те же настройки синхронизации времени, отправки имейл, а также FTP сервера.

А вот просмотр архива даже понравился, я правда пробовал в варианте доступа к карте памяти камеры, так как на сам телефон писать не вижу смысла. Отображается список файлов, при клике будет показано соответствующее видео. Также можно посмотреть фото, сделанные как вручную, так и при помощи самой камеры.

Еще пара скриншотов, как на смартфоне выглядит видео с камеры. Верхнее/нижнее меню выключается/включается двойным кликом.

Съемка велась уже почти в сумерках, но изображение вполне нормальное.

Вот я потихоньку и добрался до тестов качества изображения.
Первым делом четкость.
Камера имеет объектив с фокусным расстоянием 3.6мм, но как по мне, то реально ближе к 4мм, угол обзора не очень широкий.
Кстати, как по мне, то если камера поворотная, то я бы применил объектив с фокусным расстоянием именно 4мм, изображение было бы лучше, хотя камеру крутить пришлось бы чаще.

В этом тесте я выставляю камеру так, чтобы площадь тестового изображения была такая же, как в тестах других камер.
Что сказать, ожидал я несколько большего, возможно потому, что за последнее время я совсем отвык от камер с низким разрешением.

На углах изображение совсем грустное, кроме того возникают проблемы с правильностью цветопередачи, думаю сказывается дешевая матрица.

Если сравнивать данную камеру с более качественными вариантами, то конечно проиграет. Если сравнить с другой камерой, у которой такое же разрешение, то в принципе и получим то же самое.
Для сравнения:
1. Обозреваемая.
2. AHD 1мр из набора 4 камеры + видеорегистратор.
3. Szsinocam SZ-IPC-7032CSW/ 2Mp
4. Hikvision DS-2CD2032. 3.2 Мр.
5. 1080p IP камера от OWSOO
6. S1304-N Kkmoon

В обычной, бытовой обстановке, работает вполне даже терпимо. На скриншоте пример съемки при искусственном освещении лампами накаливания. Цветопередача правда оставляет желать лучшего, камера явно «зеленит», это факт.

Подсветки в таких условиях также вполне достаточно, даже нет ярко выраженного пятна, но светорассеиватель все равно не помешал бы.

Еще немного фото, но сначала демонстрация того, как подсветка может мешать камере нормально работать, если у нее нет функции BLC.
1. Вечер, ночной режим еще не включен
2. Стемнело, включился ночной режим.
3. Стало еще темнее, вместо изображения «молоко».
4. Отводим камеру в сторону так, чтобы в кадр не попадала оконная рама, попутно поднимаем чуть вверх, чтобы не мешала засветка от низа самой камеры.
Явно видно, что результат хоть и не супер, но уж точно лучше, чем когда есть засветка от посторонних предметов. Вызвано это тем, что АРУ (автоматическая регулировка усиления) считает что светло и снижает чувствительность, а «светло» ей за счет отражения от оконной рамы.

Ну и просто фото. В видео и фото качество изображения 1 (максимум), поток 2000 кбит.

Небольшое тестовое видео. Я постарался показать изображение в течение суток.
Вообще для подобной сцены следовало поднять поток с 2000 до хотя бы 3000, так как в кадре очень много листьев и был ветер, что в итоге заметно сказывалось на изображении, причем не в лучшую сторону. Кодеру камеры тяжело отрабатывать много мелких объектов, например листья и ветер, дождь, снег. Зато получился более жизненный тест.
Также отмечу очень длительный переход из режима «ночь» в режим «день». На видео я его «промотал», но таймкод позволяет примерно оценить время.

Отдельно сделал совсем небольшое видео, где показан процесс работы PTZ, но больше хотел акцентировать внимание на влиянии засветки от посторонних предметов, это показано во второй части видео.

На этом все, особо тестировать больше и нечего, пора сделать какие нибудь выводы.
Для начала все таки о хорошем. Камера работает, показывает, крутится, подключается к компьютеру и смартфону. Даже случайно прошла тест на ударопрочность, упав с метровой высоты на плитку. Работает довольно надежно, может писать на карту памяти, что по своему может быть удобно.
Теперь о плохом. ПО еще «пилить» и «пилить». В родном не получается писать видео в основном потоке, ну по крайней мере не получается его вывести. При работе из другого ПО не работает управление поворотным механизмом, но думаю что можно попробовать заставить работать. Динамик проверить не смог, но микрофон работает плохо.
Изображение весьма грустное, матрица хоть и имеет весьма неплохую чувствительность, но цветопередача нарушена, да и общее качество на троечку.
Имеется возможность ручной подстройки фокуса, но реализовано плохо, регулировать неудобно.

Вообще, на мой взгляд камера изначально задумывалась как аналог видеоняни, но не очень хороший микрофон этому помешает. Вполне подойдет либо для общего наблюдения за комнатой, тем более в комплекте дали довольно удобный кронштейн, потому проблем с установкой не будет. Либо как весьма неплохая игрушка для подростка, с практическим смыслом, тем более что цена камеры невысока, с купоном DSGMNEW получается $24. 99.

Как всегда жду вопросов и комментариев, а также предлагаю небольшой бонус.

Бонус.

Видео с одного из объектов. Машина покатилась с горки, но в итоге все обошлось, водитель отделался легким испугом и почти цел, попутно оплатил ремонт ворот, с которых сорвало приводы.
Камеры еще аналоговые, постепенно меняем на цифру, в основном Хиквижны.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

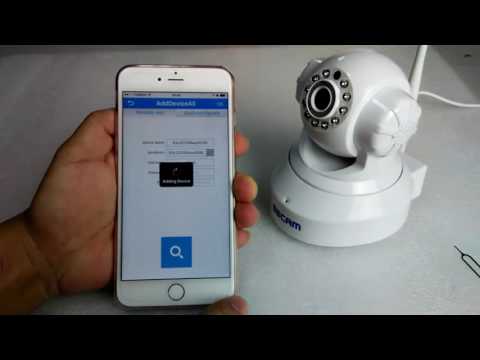

настройка и подключение камеры через Yoosee

Escam фирма хоть и не мировой лидер, но и не самая подвальная.
Я протестировал достаточное количество ее камер и почти не было провальных, даже наоборот, были камеры весьма популярные вроде Escam Brick QD300.
Кстати, всем своим камерам они кроме названия также дают прозвища, этой тоже по традиции дали имя Button (кнопка).
Ну что ж, давайте ее протестируем.

Страничка товара на официальном сайте: escam.cn/en/product/ESCAM-Button-Q6.html
Официальные характеристики:

Дополнительная информация

Model ：ESCAM Button Q6
System	OS	Embedded Linux OS
System security	Account, password authority management
Len	CMOS	1.0MP  1/4"  CMOS
Lens/viewing angle	3.6mm /56.14°
IR	Max up to 10m
Video	Resolution 	720p/VGA/D1
Bit rate	128～4096kbps
Frame rate	25fps
Audio	Input	Built in microphone
Output	Built in speaker(8Ω1W)
Network	Network Protocol	TCP/IP,TCP,UDP,SMTP,DHCP,NTP,UPnP,P2P,RTSP
WIFI	WIFI 802.11 b/g/n
Features	ONVIF Protocol	ONVIF 2.4
Mobile View	software for Iphone, Android(IOS4.3、Android OS 2.3 above)
Alarm	Alarm detection	Support motion detection
Alarm action	Support email alarm
Storage 	Local Storage 	Support up to 128GB MicroSD card
Other	Rated Voltage	DC5±0. 3V
Temperature	-10~50 °C
Product  Weight	85g
Gross Weight	170g
Product size	Φ60*35mm (L*W*H)
Package size	155*95*85mm (L*W*H)
Accessories	1 x IP Camera, 1 xCharger ,1 x USB Cable,1 x User's manual,1xScrew ,1x mounting bracket

Коробка из переработанного картона в привычном для Escam стиле.

Внутри обнаруживается такой комплект:
* камера с креплением на стену/потолок
* блок питания
* micro USB кабель
* инструкция на английском
* два крепежных шурупа с дюбелями и скрепочка для сброса настроек

Скан инструкции:
cloud.mail.ru/public/B7Wb/Q64bK7yuY

USB кабель длиной 1М,
Блок питания забавный, все надписи продублированы на русском языке 🙂

Вилка евро.
Выход USB у него сбоку, заявлено на выходе 2А, проверим:

Действительно, он легко, без писка и просадок напряжения справляется с такой нагрузкой.

Сама камера, фото вместе с креплением:

Без крепления камера собой представляет вот такую «кнопку»:

Материал изготовления — пластик среднего качества, глянцевый, без запахов.
Конструкция без влагозащиты, это комнатная камера.
Размеры камеры: диаметр 58мм, толщина 35мм, вес 43г.

В темноте заметны 10 ИК светодиодов.

Сзади расположен динамик и отверстие для сброса настроек.

А также стандартное крепление на штатив 1/4″.
Вы можете закрепить камеру не только на ее крепление, но так же на селфи палку или треногу.

С боков находятся разъем питания micro USB и слот для карты памяти micro SD.

Разбирается камера легко, сзади есть четыре шурупа.

Система построена на новом чипе Goke GK7102.
Это новый игрок в отрасли, пришел составить конкуренцию таким известным участникам как Ambarella, Hisilicon и др.
Данный SoC работает на CPU core: ARM1176 @ 600MHZ, 16KB I-Cache, 16KB D-Cache, RAM 512Mb DDR2, Main stream:1280*720, Support (ONVIF 2.4),…
У этого производителя есть и более взрослый чип GK7101 с поддержкой видео 1080p.
Более подробно сравнение тут: www. unifore.net/company-highlights/goke-hd-ip-camera-solution-gk7101-gk7102.html
WiFi модуль 150Mbit/s MT7601UN от Mediatek.
Объектив съемный, можно менять, спереди в корпусе обычное отверстие, так что можно установить и более длинный объектив.

Подключение.
Мобильное приложение называется Yoosee.
Можно скачать либо с плеймаркета, либо в инструкции есть QR-ссылки.
play.google.com/store/apps/details?id=com.yoosee
Оно русифицировано, перевод местами смешной, но терпимый.
Ставим, запускаем, регимся, логинимся.
Сверху справа есть плюсик для добавления камеры, далее надо выбрать добавить новое устройство и вариант Smartlink.

Далее надо ввести пароль от своего WiFi (который надо знать, а то не все в курсе 🙂
Далее смартфон чаще всего передает камере имя точки доступа и пароль к ней через QR-код на своем экране, но в данном случае это происходит через звук.
Смартфон издает писки, которые камера считывает и интерпретирует.

Далее надо камеру как-то назвать, ввести пароль от нее пока дефолтный 123, готово.
Сразу же приложение сообщит о слабом пароле по умолчанию и предложит задать новый, заодно будет контролировать его качество.
Вот теперь готово.

Мобильное приложение.
Русифицировано.

Что умеет: подключается к камере быстро, за 5 сек., стандартные функции просмотра и прослушки, скриншоты и видеошоты, двусторонняя связь, постановка на тревогу и снятие по нажатию кнопки, запись на карту памяти внутри камеры по расписанию или по движению, оповещение о движении на смартфон при помощи виртуального звонка и на e-mail, просмотр записанного на карте памяти через смартфон.

Дополнительная информация

Главное окно.
В нем по нажатию кнопки в виде щита можно включать и отключать отслеживание движения, когда включено — появляется синий значок в виде домика слева.

Внизу экрана раздел «сообщение» содержит протокол оповещений, просто дата, время и какая камера сработала.
Раздел «картина» содержит все скриншоты и видеошоты, которые вы сделали.
Раздел «мой» содержит кое-какие настройки, касающиеся данного смартфона, самые важные из них — вибрировать ли и проигрывать мелодию при входящем оповещении с камеры, а также можно выбрать любую мелодию из вашей системы, а не только одну стандартную, как во многих других приложениях.

При нажатии на шестеренку под камерой переходим в основные настройки камеры.

Из самых важных отмечу выбор на какие связанные смартфоны слать тревогу, настройки почты, возможность пронзительного визга при движении в кадре.
Почта для сообщений о движении настраивается вообще легче простого, уже есть готовые пресеты для популярных почтовых сервисов, но можно и свой прописать полностью ручками.
Например, выбираем Gmail, нам остается только вписать имя до собачки и пароль от ящика, готово!
Также в настройках видео можно отформатировать карту памяти и задать способ записи по движению или по расписанию.

Внизу в настройках есть обновление, сразу прилетело до версии 22.0.0.16, что я и сделал.

В главном окне при нажатии на изображение попадаем в режим онлайн просмотра.

Причем пока идет подключение, появляется такая смешная фраза 🙂

При повороте смартфона изображение автоматом переходит в горизонтальное.
Тут те же функции, также можно поговорить с той стороной через интерком-связь удержанием кнопки микрофона.
Есть три режима качества, по умолчанию всегда средний SD, выбор почему-то не сохраняется при выходе.

Если камера заметила движение, на смартфон идет вот такой вызов.
Можно принять для перехода в лайв режим просмотра, или отказаться.

И одновременно на ваш почтовый ящик идет письмо вида
Attention: alarm(*******:motion detection)
Dear User, Please check the attached picture for more information.
И один скриншот в разрешении 640*360.

Также можно удаленно просмотреть что там камера поназаписывала.

Причем кнопки скачать нет (она редко бывает в такого рода софте), но есть кнопка записать!
Т.е. можно записать себе на смартфон записанное на камере, это прикольно 🙂
Видео идет в горизонтальной ориентации со звуком и с возможностью перемотки.

WEB интерфейса у камеры нет, это камера начального уровня.
А вот поддержка спецификаций ONVIF есть, только базовых, поток есть, но нет аутентификации.
RTSP поток такой:

rtsp://192.168.1.24:554/onvif1

Совместимый софт работает с ним нормально, видео идет со звуком.
Фреймрейт 25fps, поток переменный до 1200Mbit/s, разрешение HD 720p, кодек H.264

CMS программа под Windows.
Берется с сайта www.yoosee.co/
Я уже такую встречал с некоторыми камерами.

Дополнительная информация

Функций немного.
Можно настроить сразу начинать постоянную запись при запуске.

Также есть воспроизведение записанного.

В том числе умеет воспроизводить удаленно записанное на карту памяти в камере.
И даже скачивать, но очень медленно.

Правда пишет эта программа без звука.
И еще, только в ней есть одна настройка камеры, переключающая запись внутри камеры с SD на HD качество.

Эта камера, как и некоторые другие из дешевых, имеет одно ограничение: она умеет создавать только один HD поток, т.е. если камера пишет на карту памяти в HD качестве, то смотреть ее мобильным приложением можно только в SD качестве.
Наверное, поэтому у нее по умолчанию выставлено писать на карту памяти в SD, чтобы не блокировать другим потребителям HD, переключить можно только через CMS программу (см. выше).

При работе камера потребляет около 0.3А, это один из самых низких показателей на рынке.
Например, от повербанка с честными 10000mAh 3.7V = 37Wh камера проработает 24 часа.

Что на карте памяти.
Записи организованы по папкам с именами-датами текущего дня, внутри файлы с именами-временем записи.
Контейнер записей *.av, часто встречается в бюджетных камерах, позволяет им экономить ресурсы и место на карте.
Обычные плееры его не любят, кто-то вообще зависает, кто-то играет без звука и перемотки, PotPlayer играет с перемоткой, но без звука.
Со звуком и перемоткой может играть спец. плеер Gplayer:
cloud.mail.ru/public/AeZz/KWoWHcfw4
А также вышеуказанный CMS, в режиме воспроизведения можно открыть файл.

А теперь тот самый интересный прикол из заголовка.

C:\>telnet 192.168.1.24

goke login: root
#

Ну вы поняли да?
Пароль-то пустой.
Выставлять ее без подготовки напрямую в интернет нельзя, только за роутер дома или в малом офисе с доверенными устройствами рядом.
Но пароль рута легко сменить на свой и иметь просто кладезь для воплощения своих фриковских мечт вроде ftp сервера и много еще чего 🙂
В других камерах многие об этом могут лишь мечтать 🙂

Дополнительная информация

Можем посмотреть что внутри:

# uname -a
Linux goke 3. 4.43-gk #59 PREEMPT Wed Oct 25 00:10:50 PDT 2006 armv6l GNU/Linux
#

# free
             total         used         free       shared      buffers
Mem:         33960        30920         3040            0          368
-/+ buffers:              30552         3408
Swap:            0            0            0

# mount
rootfs on / type rootfs (rw)
/dev/root on / type squashfs (ro,relatime)
proc on /proc type proc (rw,relatime)
tmpfs on /dev type tmpfs (rw,relatime)
tmpfs on /tmp type tmpfs (rw,relatime)
sysfs on /sys type sysfs (rw,relatime)
devpts on /dev/pts type devpts (rw,relatime,mode=600,ptmxmode=000)
/dev/ram0 on /mnt/ramdisk type tmpfs (rw,relatime)
/dev/ram0 on /etc type tmpfs (rw,relatime)
/dev/ram0 on /tmp type tmpfs (rw,relatime)
/dev/mtdblock4 on /rom type jffs2 (rw,relatime)
/dev/mtdblock5 on /npc type jffs2 (rw,relatime)
/dev/mmcblk0p1 on /mnt/disc1 type vfat (rw,noexec,relatime,fmask=0022,dmask=0022,codepage=cp437,iocharset=iso8859-1,shortname=mixed,errors=remount-ro)
#

# df
Filesystem                Size      Used Available Use% Mounted on
/dev/root                 5. 9M      5.9M         0 100% /
tmpfs                    16.6M         0     16.6M   0% /dev
tmpfs                    16.6M   1012.0K     15.6M   6% /tmp
/dev/ram0                16.6M   1012.0K     15.6M   6% /mnt/ramdisk
/dev/ram0                16.6M   1012.0K     15.6M   6% /etc
/dev/ram0                16.6M   1012.0K     15.6M   6% /tmp
/dev/mtdblock4            1.0M    224.0K    800.0K  22% /rom
/dev/mtdblock5            5.2M      3.2M      2.0M  62% /npc
/dev/mmcblk0p1           29.1G     46.3M     29.1G   0% /mnt/disc1
#

# cat /proc/cpuinfo
Processor       : ARMv6-compatible processor rev 7 (v6l)
BogoMIPS        : 597.60
Features        : swp half fastmult vfp edsp java tls
CPU implementer : 0x41
CPU architecture: 7
CPU variant     : 0x0
CPU part        : 0xb76
CPU revision    : 7

Hardware        : Goke GK7102 RB_JXh52 board V2.00
Revision        : 0000
Serial          : 0000000000000000
#

#top -d1
Mem: 31180K used, 2780K free, 0K shrd, 452K buff, 13736K cached
CPU:   7% usr  15% sys   0% nic  76% idle   0% io   0% irq   0% sirq
Load average: 4. 26 4.59 4.84 2/71 478
  PID  PPID USER     STAT   VSZ %VSZ %CPU COMMAND
  478   465 root     R     1220   4%  15% top -d1
  141     1 root     S     291m 876%   8% /npc/npc
  178     1 root     S     2244   7%   0% /patch/bin/wpa_supplicant -B -iwlan0 -Dwext -c /mnt/ramdisk/wpa_supplicant0.conf -P /mnt/ramdisk/wpa_pid.txt
  465   154 root     S     1232   4%   0% -sh
  142     1 root     S     1224   4%   0% /bin/sh
    1     0 root     S     1220   4%   0% {linuxrc} init
  154     1 root     S     1220   4%   0% telnetd
  197     1 root     S     1216   4%   0% udhcpc -i wlan0 -t 15 -b -s /npc/dhcp.script -p /mnt/ramdisk/dhcpc_ra0_pid.txt
   48     1 root     S     1216   4%   0% /sbin/syslogd -m 0
   50     1 root     S     1212   4%   0% /sbin/klogd
  156     2 root     SW       0   0%   0% [RtmpTimerTask]
  157     2 root     SW       0   0%   0% [RtmpMlmeTask]
   84     2 root     SWN      0   0%   0% [jffs2_gcd_mtd5]
  411     2 root     SW       0   0%   0% [kworker/0:1]
    5     2 root     SW       0   0%   0% [kworker/u:0]
   14     2 root     SW       0   0%   0% [kworker/u:1]
   41     2 root     SW       0   0%   0% [mmcqd/0]
   36     2 root     SW       0   0%   0% [mtdblock3]
   16     2 root     SW       0   0%   0% [kswapd0]
  158     2 root     SW       0   0%   0% [RtmpCmdQTask]
    2     0 root     SW       0   0%   0% [kthreadd]

Видео распаковки:

Запись с RTSP потока камеры днем, вечером и ночью от собственной ИК подсветки:

Камера, конечно, не шедевр качества видеонаблюдения, но своего покупателя она найдет.
Это бюджетный вариант для дома или малого офиса.
А также будет интересна линуксоидам и другим любителям поковыряться в прошивке, т.к пароль рута известен 🙂
Можно подвесить на стену, потолок, штатив, или разместить в туалете, запитав от повербанка, и узнать кто там гадит на пол 🙂
Качество записи с учетом цены терпимое, микрофон тоже неплохой.
Мобильное приложение русифицировано, все основные функции есть, включая быструю постановку на охрану, уведомления о движении на смарт и на e-mail, удаленный просмотр записанного на карте памяти.
Также есть поддержка спецификаций ONVIF, благодаря чему можно камеру подключить к стороннему ПО или видеорегистратору, только не все функции поддерживаются, нет аутентификации потока, так что в инет напрямую ее лучше не выставлять, только через роутер.
Еще минус в том, что, как и все бюджетки, пишет в контейнер *.av, проиграть его можно, но конвертировать со звуком не знаю чем.

Купон:

Дополнительная информация

ESCAMGS

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

‎ESCAM Eye2 в App Store

Описание

Это программное обеспечение специально предназначено для IP-камеры ESCAM Plug and Play.

Применение новейшей технологии Plug and Play для полного решения проблем при установке IP-камеры с использованием IP-камеры, что действительно делает IP-камеру приемлемой для обычных потребителей.

4 декабря 2017 г.

Версия 1.1

Компания Apple обновила это приложение, чтобы отображать значок приложения Apple Watch.

Исправить известную ошибку.

Рейтинги и обзоры

3 оценки

У него нет нескольких языков, как сообщалось.

Este aplicativo informa Que possui vários idiomas contudo após a instalação fica apenas em chinês e não existse nenhuma opção para Mudar isso. Péssimo aplicativo contudo é o único Que funciona na camera ip que possuo.

Это приложение сообщает, что оно имеет несколько языков, однако после установки оно только на китайском языке, и изменить его невозможно. К сожалению, это единственное приложение, которое работает с IP-камерой, которой я владею.

Все камеры внезапно отключены

Камеры перестали работать без причины. Они перечислены, но не подключаются. Проверил все настройки. Удалил камеры и попытался переустановить. Неа. Какое сопротивление.

Не могу зарегистрироваться!

Я пытаюсь зарегистрироваться и заметил, что сервер не работает. До сих пор я не могу использовать свой Qf100.

Разработчик Guochao Yan16559035940 не предоставил Apple подробностей о своих методах обеспечения конфиденциальности и обработке данных.

Сведения не предоставлены

Разработчик должен будет предоставить сведения о конфиденциальности при отправке следующего обновления приложения.
