Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

  1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
  2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
  3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
  4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
  5. демонтируем обшивку двери;
  6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

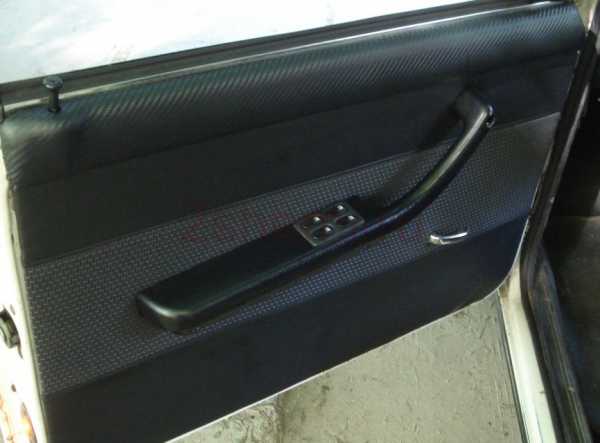

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Подключение стеклоподъемников ВАЗ-2109

Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.

Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):

  • 1 — Монтажный блок
  • 2 — Реле зажигания
  • 3 — Замок зажигания
  • 4 — Моторедуктор электростеклоподъемника правой двери
  • 5 — Моторедуктор электростеклоподъемника левой двери
  • 6 — Переключатель электростеклоподъемника правой двери
  • 7 — Переключатель электростеклоподъемника левой двери
  • К7 — Реле питания электростеклоподъемников
  • А — К выводу «30» генератора
  • Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
  • В — к табло подсветки рычагов отопителя
  • Г — условная нумерация штекеров в колодке моторедуктора

Схема ЭСП ВАЗ 2110, 2111, 2112

  • 1 – монтажный блок
  • 2 – выключатель зажигания
  • 3 – переключатель электростеклоподъемника правой передней двери
  • 4 – переключатель электростеклоподъемника правой задней двери
  • 5 – моторедуктор электростеклоподъемника правой передней двери
  • 6 – моторедуктор электростеклоподъемника правой задней двери
  • 7 – моторедуктор электростеклоподъемника левой задней двери
  • 8 – моторедуктор электростеклоподъемника левой передней двери
  • 9 – переключатель электростеклоподъемника левой задней двери
  • 10 – переключатель электростеклоподъемника левой передней двери
  • 11 – реле включения электростеклоподъемников
  • А – к источникам питания
  • В – к выключателю освещения приборов
  • С – условная нумерация штекеров в колодках электростеклоподъемников

Реле стеклоподъёмников у этого автомобиля находится в монтажном блоке. Слева под панелью в блоке предохранителей на дополнительном разъеме.

Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115

Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).

1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.

Схема подключения силовой кнопки ЭСП

Контакты 1-6 и 7-3 нормально замкнутые (НЗ). 1-2, 7-2 — нормально разомкнутые (НР) соответственно. Т.е 2 пары переключающих контактов. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла).

Последовательное подключение — схема

Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.

При использовании триггерных кнопок подключение всех двигателей ЭСП выполнять только через реле. При использовании обычного доводчика реле также нужны, так как их нет в блоке доводчика на длительное нажатие и весь ток идет через кнопки и провода от них.

Параллельное подключение — схема

Провода от основной кнопки рядом с двигателем ЭСП водителя идут напрямую на 88 контакт реле и с контакта 30 сразу на двигатель, а длинные провода от дублирующей кнопки идут на контакт 85 обмотки реле, а уже реле дает подпитку мощным плюсом двигателю ЭСП пассажира. Параллельное соединение для силовых кнопок предпочтительнее, так как на основной кнопке (пассажирской) не нужно реле и тем самым исключаем лишнее щелканье реле при работе основной кнопки на двери пассажира.

Схема на любое количество кнопок и дверей

Тут параллельно можно ставить любое количество кнопок и одновременно нажимать в разных направлениях — схемотехнически короткое замыкание невозможно. В ситуации когда на основной кнопке жмем подъем, а на дублирующей опускание — просто остановится, так как на обеих силовых линиях будет одинаковый потенциал. Преимущество схемы в том, что силовая коммутация в одном месте, нет потерь в жгутах и на кнопках, минимум «протяжек» проводов — по 2 всего на канал + масса.

Доводчик стекол Pandora DWM

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

  1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
  2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
  3. монтируем устройства, которые будут работать от электрического привода;
  4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
  5. монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

2shemi.ru

Проводка стеклоподъемников ВАЗ 2110 - фото, описание на VAZ-2110.net

Замена стекла ВАЗ 2110.

Не работает стеклоподъемник ваз 2110 причины.

Стеклоподъемники Лиски.

Электростеклоподъемник передней двери LADA Priora Coupe.

Форум Volkswagen Technical Site -> электро Стеклоподъёмники от.

Установка бесшумных замков на ВАЗ-2110 АвтоВидео: http://vk.com/auto_videos...

Продажа Стеклоподъемников.

Посмотри объявление: Электростеклоподъёмники ВАЗ 2110 реечные в Красноярске...

Продажа и установка электрических стеклоподьемников в Запорожье.

задние эсп ваз 2110.

Стеклоподъемник ВАЗ 2110.

2 стеклоподъёмника.

Стеклоподъемники передних дверей ВАЗ-2110.

куда-то пропадает топливо ваз 2110.

Виды стеклоподъемников - чем порадует ВАЗ?

БЛОКИ КНОПОК - КНОПКИ - КОНЦЕВИКИ - ДАТЧИКИ

Наш автопром необычайно устанавливает электрические стеклоподъемники на так...

Установка электростеклоподъемников своими руками.

Схема электрических соединений электростеклоподъемников ВАЗ 11173, 11183, 1...

Проводка стеклоподъемника.

Электростеклоподъемники ВАЗ 2110: Последовательность установки.

ВАЗ 2110 НЕ РАБОТАЕТ СТЕКЛОПОДЪЕМНИК. ваз 2110 не работает стеклоподъемник....

подключение и установка модуля управления стеклоподъемниками.

ПОДКЛЮЧЕНИЕ СТЕКЛОПОДЪЁМНИКОВ ВАЗ-2108.

Кнопка ВАЗ 2110- 130р./шт.

Электростеклоподъемники ВАЗ 2110 (фотоотчет по установке) (ст4.JPG).

Снятие, установка, замена стеклоподъемника передней двери на автомобиле ВАЗ ...

переделать механический в эл.стеклоподъемник 2110.

установка эсп ваз 2110 фотоотчет.

Установка дублирующих кнопок в пассажирские двери.

5. На передней двери отверните четыре гайки крепления направляющей и три га...

Вынимаем механизм стеклоподъемника через окно двери.

Схема подключения электростеклоподъемника ваз 2115.

Замена стеклоподъемника и стекла передней двери Хонда Фит и Хонда Джаз.

Схема электрических соединений электростеклоподъемников ВАЗ 2110, 2111, 211...

Подключение модуля управления стеклоподъемниками на ВАЗ 2110.

20.2.6. Электрооборудование автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124...

vaz-2110.net

Схема подключения стеклоподъемников ВАЗ-2110 с инструкцией

Электрические стеклоподъемники – это весьма удобные устройства, которые управляются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. К сожалению, подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ-2110. Поэтому в данной статье мы расскажем, как самостоятельно установить ее и обеспечить максимальный комфорт управления боковыми стеклами.

Выбираем стеклоподъемники для установки на ВАЗ-2110

Если вы хотите установить на свой автомобиль электрические стеклоподъемники, потребуется сперва подобрать наиболее надежное устройство, которое будет служить долгие годы, не создавая никаких проблем. На современном рынке вы сможете найти такие варианты:

  • традиционные тросиковые конструкции, которые относительно легко монтируются, но отличаются от остальных не слишком длительным сроком эксплуатации, быстро изнашиваются;
  • планочные устройства, не слишком удобные в использовании;
  • реечные стеклоподъемники, которые вполне заслуженно признаны самыми подходящими и надежными в эксплуатации.

Выбирая подходящие для своей машины устройства, обращайте внимание на такие факторы, как:

  • скорость подъема и опускания стекла, которая в большей степени зависит от установленного на авто моторедуктора;
  • возможность использования устройства в холодное время года;
  • уровень шума в процессе работы изделия.

Учитывая все эти факторы, вы сможете подобрать стеклоподъемники, которые будут не только безупречно работать, но и не станут создавать никаких проблем в конкретных условиях эксплуатации.

Как установить и подключить стеклоподъемники на ВАЗ-2110

Наиболее предпочтительными являются устройства реечного типа, поэтому в качестве примера мы опишем процесс их установки. Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

  • снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
  • берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
  • снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
  • переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
  • демонтируем обшивку двери;
  • тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Процесс монтажа электрических стеклоподъемников

Кроме того, необходимо установить сами электрические стеклоподъемники. Выполняется процедура в такой последовательности:

  • временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
  • извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
  • монтируем устройства, которые будут работать от электрического привода;
  • подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
  • монтируем на место стекло и осуществляем обшивку двери.

Читайте также: Что делать, если на ВАЗ-2110 перестал работать стеклоочиститель

Более подробно разобраться в процедуре монтажа вам поможет наша инструкция в картинках.

Особенности подключения стеклоподъемников

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.

ladaautos.ru

Схема электростеклоподъемников Ваз 2110, Ваз 2111, Ваз 2112

ВАЗ

/

2110, 2111, 2112

/

ремонт

/

электрооборудование

/

схемы

/

Электростеклоподъемник дверей

Схемы электрооборудования автомобиля ваз 2111, ваз 2112, ваз 2110. Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111. Схема автомобиля лада 2112.

Электростеклоподъемники служат для поднятия и опускания стекол дверей и устанавливаются на часть автомобилей. У этих автомобилей ваз 2110 вместо ручки стеклоподъемника в обивке дверей – заглушка, а на облицовке тоннеля пола имеются соответствующие переключатели с подсветкой.

В механизме стеклоподъемника вместо зубчатого редуктора установлен лишь барабан, в отверстие которого вставлен выходной вал моторедуктора ваз 2111.

Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Направление вращения вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок служит встроенный термобиметаллический предохранитель. Неисправный моторедуктор заменяют.

Напряжение к переключателям подается только при включенном зажигании через реле типа 904.3747-10, расположенное сзади монтажного блока ваз 2112.

Схема включения электростеклоподъемников дверей

1 – монтажный блок
2 – выключатель зажигания
3 – переключатель электростеклоподъемника правой передней двери
4 – переключатель электростеклоподъемника правой задней двери
5 – моторедуктор электростеклоподъемника правой передней двери
6 – моторедуктор электростеклоподъемника правой задней двери
7 – моторедуктор электростеклоподъемника левой задней двери
8 – моторедуктор электростеклоподъемника левой передней двери
9 – переключатель электростеклоподъемника левой задней двери
10 – переключатель электростеклоподъемника левой передней двери
11 – реле включения электростеклоподъемников
А – к источникам питания
В – к выключателю освещения приборов
С – условная нумерация штекеров в колодках электростеклоподъемников



vazclub.com

Электрические стеклоподъемники ФОРВАРД для ВАЗ-2110 в передние двери

Электрические стеклоподъемники в передние двери автомобилей "десятого семейства" и автомобилей ЛАДА Приора (до рестайлинга 2013 года), выпускаемых с 1995 по 2015 год.

Комплект электростеклоподъемников с моторедукторами на две двери. В комплекте 2 стеклоподъемника, декоративные заглушки в отверстия от ручек механических стеклоподъемников.

Электропроводка для подключения и переключатели стеклоподъемников не входят в состав комплекта:
- во-первых, потому что если на Вашем автомобиле уже были установлены электростеклоподъемники, и проводка с кнопками Вам не нужны, то Вы можете за них не переплачивать, а купить только сами стеклоподъемники;
- а во-вторых, потому что мы предлагаем Вам на выбор несколько вариантов электромонтажных комплектов. Вы можете добавить в свой заказ тот, который наиболее подходит к Вашему автомобилю.

Тип конструкции: реечные.

Производитель: ООО "Технические системы" (Россия, Ижевск).

Торговая марка: "ФОРВАРД".

Артикул изделия по номенклатуре производителя: R153.

Каталожные номера оригинальных деталей (АвтоВАЗ):
2110-6104008, 2110-6104008-12, 2110-6104008-14, 2110-6104008-15, 2110-6104008-16, 2110-6104008-22, 2110-6104008-24, 2110-6104008-26, 2110-6104008-32 - электростеклоподъемник в сборе правый;
2110-6104009, 2110-6104009-12, 2110-6104009-14, 2110-6104009-15, 2110-6104009-16, 2110-6104009-22, 2110-6104009-24, 2110-6104009-26, 2110-6104009-32 - электростеклоподъемник в сборе левый.

Применяемость на автомобилях

Марка Модель автомобиля Тип кузова К-во дверей Годы выпуска
ВАЗ 2110 / LADA 110 седан 4 1995 — 2014
ВАЗ 21108 / LADA Premier седан 4 1999 — 2007
ВАЗ 2111 / LADA 111 универсал 5 1998 — 2014
ВАЗ 2112 / LADA 112 хэтчбек 5 1999 — 2009
ВАЗ 2170 / LADA Priora седан 4 2007 — 2015
ВАЗ 21708 / LADA Priora Premier седан 4 2007 — 2015
ВАЗ 2171 / LADA Priora универсал 5 2009 — 2015
ВАЗ 2172 / LADA Priora хэтчбек 5 2008 — 2015


Рейка электростеклоподъемника является корпусом, в котором расположен механизм перемещения стекла — зубчатая цепная передача. На рейке неподвижно закреплен электродвигатель, приводящий механизм в действие.

Неподвижно расположенный моторедуктор исключает возможность повреждения электропроводки в двери.

Рейка стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла отсутствует дребезг, вибрация и резонансы.

Стеклоподъемники чрезвычайно легкие и компактные. Работают практически бесшумно.

Устанавливаются на места направляющих штатных стеклоподъемников и крепятся в штатные крепежные отверстия крепежными деталями заменяемых стеклоподъемников.

Технические характеристики

Диапазон рабочего напряжения
Номинальное усилие на ведущей пластине
Допустимое усилие на ведущей пластине
Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии
Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более

10,8 - 15 В
12 кгс
20 кгс

4 с

8 А

Комплектность

Электростеклоподъемник R153 правый
Электростеклоподъемник R153-01 левый
Заглушка декоративная
Фиксатор заглушки
Винт самонарезающий крепления заглушки
Упаковка
Паспорт

1
1
2
2
2
1
1

Гарантийный срок работы изделий - 3 года с момента изготовления.

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Масса: 2,420 кг.

Паспорт электростеклоподъемников "ФОРВАРД" R153 для ВАЗ-2110

Видеообзор комплекта стеклоподъемников

Устройство стеклоподъемников "ФОРВАРД"

Как отличить подделку от оригинала

5 отличий стеклоподъемников "ФОРВАРД" в нашем магазине от тех,
что Вы можете купить в другом месте

Видеоинструкция по установке электростеклоподъемников

Отчеты наших покупателей об установке cтеклоподъемников

Видеоотчет об установке электрических стеклоподъемников "ФОРВАРД" в передние двери на ВАЗ-2110

Фотоотчет об установке электростеклоподъемников "ФОРВАРД" на ВАЗ-2110 в передние двери

Фотоотчет об установке электростеклоподъемников "ФОРВАРД" в передние двери LADA Priora

Фотоотчет об установке электрических стеклоподъемников "ФОРВАРД" в передние двери ВАЗ-21124

Фотоотчет об установке электростеклоподъемников "ФОРВАРД" на LADA Priora в передние двери

Фотоотчет об установке стеклоподъемников "ФОРВАРД" в передние двери LADA Priora

Фотоотчет об установке в передние двери LADA Priora стеклоподъемников "ФОРВАРД"

steklopodem.ru

Устройство стеклоподъемника ВАЗ 2110 - фото, описание на VAZ-2110.net

Вынимаем механизм стеклоподъемника через окно двери.

Электростеклоподъемник ОАО "Лепсе" для ВАЗ-2110 задний левый.

2110-6104008 Стеклоподъемник ВАЗ-2110,2170 передний правый в сборе с моторо...

Электростеклоподъемник ОАО "Лепсе" для ВАЗ-2110 передний левый.

Стеклоподъемник ВАЗ-2110...

Стеклоподъемник ВАЗ-2110 задний правый электр. в сборе с эл/двиг.

Стеклоподъемник ВАЗ-2110 передний правый (механ) ДААЗ.

ЭСП Гранат ВАЗ 2110/11/12/70/Приора передние электростеклоподъемники.

Электросхема привода стеклоподъемника ваз-21104.

Схема установки установка механического стеклоподъемника на ваз.

Перестали работать доводчики стекол ваз 2114.

Стеклоподъемник ВАЗ 2110 зад. лев. механический.

8.10.3. Замена стеклоподъемника.

Замена стеклоподъемника ВАЗ 2110.

Блок упр. стеклоподьемниками Toyota Wish, ZNE14, 1ZZ в Черногорске

Стеклоподъемник ВАЗ 2110.

Электростеклоподъемник без моторедуктора для ВАЗ-2110 (задний правый) .

vaz-2110.net

Установка дополнительной кнопки ЭСП в дверь ВАЗ 2110, 2111, 2112 и работа ЭСП без зажигания и реле

Содержание статьи:

0:37

1. Работа ЭСП без зажигания и реле для ВАЗ 2110, 2111, 2112

0:134

2. Установка дополнительной кнопки ЭСП в дверь ВАЗ 2110, 2111, 2112

0:248
1. Работа ЭСП без зажигания и реле для ВАЗ 2110, 2111, 2112

Как все мы знаем, в интернете полно информации о том, как намотать проволоку и заставить электро-стеклоподъемники работать без ключа зажигания, но мне кажется это полной ерундой. Давайте разберемся в этом.

0:724

Предложенный способ в интернете такой: первым делом, мы должны открыть наш монтажный блок с предохранителями и найти там реле отвечающий за электро-стеклоподъемники.

0:1033

1:1538

Убедившись опытным путем, а именно включив зажигание и выдернув реле, мы понимаем работают или нет стекло подъемники.
Если это то, что нам нужно вынимаем реле.

1:1832

2:2337

Потом начинаем делать некоторые манипуляции с реле наматывая на нее проволоку.

2:148

3:653

4:1158

Я не знаю, как у Вас, а у меня возникает вопрос, а на кой нам это нужно?

4:1286

У нас в руках обычная 4х контактная реле, где принцип работы реле нам понятен.

4:1430

В интернете нам просто предлагают закоротить водной контакт питания-30 и выводной контакт на ЭСП-87. Это приведет к контакту в обход катушки (реле), которая сработает только если на него придет питание (плюс) от замка зажигания (контакты в Реле-85,86-Катушка).

4:1896

Так не проще ли нам, не делая колхоза, просто смастерить перемычку, чтобы дать питание на прямую?

4:2075

Сделать из толстого провода сечением в 2.5-4 квадрата, чтобы не грелась наша перемычка.

4:158

И подсоединить ее не посредственно на колодке. На разъем входного напряжения контакта - 30 и выходного 87.

4:351

5:856

Тогда для включения ЭСП не нужно будет поворачивать ключ зажигания.
Так как Питание (плюс) придет на ЭСП в обход реле, которое сработает только при подаче питания (плюса) с замка зажигания.

5:1203

6:1708

7:2213

8:504

Тогда и колхозить будет не нужно.

8:568
2. Установка дополнительной кнопки ЭСП в дверь ВАЗ 2110, 2111, 2112

Предлагаю вашему вниманию поэтапное описание процесса установки дополнительной кнопки управления стеклоподъемником (ЭСП) в дверь. Процесс не очень сложный и трудоемкий, на все про все уйдет примерно около двух часов.

8:1085

9:1590

Для того, чтобы произвести установку дополнительной клавиши электро-стеклоподъемника на дверь Ваз 2110, нам понадобится:

9:1813

1. 9 метров провода (я использовал провода следующих цветов: черный, желтый, белый, по 3 метра каждый) 0,75 мм (сечение)
2. Кнопка для управления ЭСП (ВАЗ 2110)*
3. Колодка под кнопку ЭСП
4. Клеммы «мама» большие — 2 **
5. Клеммы «папа» большие — 2 **
6. Клеммы «мама» маленькие — 7 **
7. Клемма «земля» 8мм — 1
8. Колодки под клеммы «мама — папа» большие — 1 (каждого вида)
9. Пластиковые хомуты (маленькие) — 8
10. Пистоны для кропление обшивки двери — 7***

9:2606

* — в принципе, вместо десяточной кнопки-качельки, можно поставить СИЛЬНОТОЧНЫЕ (силовые) кнопки от Калины или Приоры, но уточните у продавца, чтобы они были сильноточными, триггерные не подойдут.
** — эти клеммы я не покупал, они шли вместе с колодками.
*** — они у меня мягкие, поэтому не ломались => я их не покупал.

9:576

10:1081

Схема подключения кнопки ЭСП в двери.

10:1153

11:1658

Теперь определяем номера контактов на кнопке и колодке, согласно схеме:

11:1793

Кнопка:

11:1810

12:2315

Колодка:

12:18

13:523

Так, разобрались. Следующим делом, нужно найти реле ЭСП. Обычно, реле располагается сверху крышки монтажного блока. Если у вас установлено более одного реле, то поочередно их вынимайте и проверяйте, работают ли ЭСП. Реле, после извлечения которого ЭСП перестали работать, и есть реле ЭСП.

13:1050

Вот это реле:

13:1077

14:1582

Извлекаем его из гнезда, и снимаем минусовую клемму с АКБ.
Затем отсоединяем само реле от корпуса. Для этого плоской отверткой слегка отожмите защелку держателя и надавите на его корпус. Держатель реле выйдет из зацепления. На рисунке обозначена защелка:

14:2052

15:504

Нас интересует белый провод с черной полоской (это «+ 12 V» после зажигания. Если вы хотите, чтобы ЭСП работали вне зависимости от положения ключа зажигания, то перемкните 30 и 87 контакт реле ЭСП — белый с черной полоской и синий с черной полоской):

15:953

16:1458

К нему то и цепляем наш «+12 V» провод (по схеме, он подключается на 2 контакт колодки, я использовал провод желтого цвета)
Теперь нам нужна «масса». Взять ее можно и из двери, но там контакт весьма нестабилен, поэтому я взял массу с болта за монтажным блоком. Чтобы увидеть этот болт, откройте монтажный блок и загляните вверх и немного вправо).

16:2081

Вот он:

16:15

17:520

Обожмите провод, который пустите на массу на конце «землей» и прикрепите к болту. (для этих целей использовал провод черного цвета)

17:763

18:1268

Следующим шагом будет подключение плюса с подсветки. Я врезался к белому проводу подсветки пепельницы (для подключения также использовал купленный белый провод), находится он за щитком слева, что в ногах переднего пассажира.

18:1684

19:2189

На оранжевый провод внимания не обращайте (+ на подсветку магнитолы).

19:128

Вот, все три провода, что проведем в дверь мы подсоединили к источникам, далее нужно будет их провести через гофру внутрь двери. Снимаем облицовку средней стойки (выкручиваем один шуруп посередине и два внизу). Также ослабьте крепление водительского ремня безопасности на полу (болт на 17).

19:658

20:1163

Чтобы было удобно провести провода через гофру, отсоедините ее от двери.

20:1299

21:1804

Откручиваем и снимаем ручку двери (два болта под крестовую отвертку). Затем снимаем обшивку (карту) двери, лучше всего это делать, начиная снизу. Не забудьте выкрутить гвоздик. Находим колодки (мама-папа) к двигателю ЭСП, разъединяем их.

21:2236

22:504

Теперь начнется самое интересное. Обжимаем три проведенных нами провода маленькими мамами и вставляем их в колодку по схеме, приведенной выше. Соответственно, «+12 V» — (желтый) контакт 2, плюс подсветки (белый провод) — 4, а масса — черный — на 5.
Осталось 4 контакта: 1,3,6,7. Родной провод (зеленый с черной полоской), который шел на колодку двигателя ЭСП подключаем на 6 контакт, а оранжевый — на 3 контакт.

22:1246

Теперь колодка, которая будет подключаться к колодке двигателя ЭСП: синий провод — 7, коричневый — 1 контакт.

22:1452

Вот, собственно, фото (все номера и обозначения в соответствии со схемой, приведенной выше):

22:1622

23:2127

Расположение проводов в колодке:

23:63

24:568

Привел это безобразие немного в порядок:

24:646

25:1151

Подключаем кнопку, подключаем реле ЭСП и минус на АКБ. Проверяем… если все заработало, ставим все детали в порядке, обратном разборке. Если с родных кнопок ЭСП стекло работает нормально, а с подключенных — ездит в обратном направлении, меняем местами между собой 3−6, и 7−1 (был 3 — стал 6, был 6 — стал 3 и т.д.) контакты в колодках, которые подключаются к родной проводке в двери. Но сначала, проверьте, правильность подключения по схеме.

25:1944

В результате:

25:1972

26:2477

https://www.drive2.ru/l/6416997/

26:35

https://www.drive2.ru/l/8884793/

26:71

следующая статья:

Установка USB в ВАЗ 2110, 2111, 2112 своими руками

Решил себе сделать USB для зарядки телефона и планшета (+5 вольт). Решил особо не заморачиваться купил адаптер от

27:894 38833

www.spike.su

Отправить ответ

avatar
  Подписаться
Уведомление о
