2 релейных модуля с esp8266. Конфиг для ESPHome — kvvhost

Попали мне в руки два модуля с esp8266, поделюсь конфигами для ESPHome

DC 7-32V Pro

Первый модуль — DC 7-32V Pro, по крайней мере так указано в названии.

Ссылка на модуль: https://aliexpress.ru/item/32934827507.html

Питается либо от обычного БП на 5В через разъем microUSB, либо через дополнительный клеммный разъем, на который можно подать от 7В до 32В

Реле на 10А переменного 125/250В или постоянного тока 30В. Маркировка SRD-05VDC-SL-C

За WiFi и логику отвечает модуль esp8285

По дефолту залита прошивка eWelink, что позволяется использовать плату с соответствующим приложением прямо из коробки. Да и добавить в какой-нибудь Google Assistant. Я уже проходился бегло по этому приложению в своем обзоре Sonoff SV:

Sonoff SV Safe Voltage. Прошивка ESPHome

Поэтому перейду сразу к альтернативной прошивке.

Кнопка, что ближе к кондеру, включает и выключает реле с прошивкой eWelink. Она  же GPIO0. Чтобы прошить эту платку достаточно подпаять только контакты TX RX к самому esp8285.

Земля есть в любых местах на плате, я припаялся вот в этом месте:

Питание 3.3V я не подключал. Чтобы перевести плату в режим прошивки нужно зажать кнопку GPIO0, не отпуская ее подключить питание через microUSB, затем отпускаем кнопку GPIO0 и подключаем uart адаптер к usb.

Для ESPHome конфиг следующий:

esphome:
  name: dc7_32v_pro
  platform: esp8266
  board: esp8285

wifi:
  ssid: 'youwifi'
  password: 'youwifipass'

logger:

api:
  password: "dc7_32v_pro"

ota:
  password: "dc7_32v_pro"

# Светодиод
status_led:
 pin: 13

binary_sensor:
# Кнопка
  - platform: gpio
    pin:
      number: 0
      mode: INPUT_PULLUP
      inverted: true
    name: "button"
    id: button

switch:
# Реле
  - platform: gpio
    name: "relay"
    pin: GPIO12
    id: relay

Чтобы добавить возможность управлять реле, используя кнопку, можно добавить в конфиг после

# Нажатие кнопки переключает реле
    on_click:
      min_length: 50ms
      max_length: 350ms
      then:
        - switch. toggle: relay

Теперь о следующей плате.

2CH Smart Switch

Двухканальный релейный модуль с RF приемником на 433,92 MHz и соответствующим пультом.

Ссылка на модуль: https://aliexpress.ru/item/32933362215.html

В комплекте идет радиопульт на 4 кнопки

Пластиковые заглушки по бокам снимаются для доступа к силовым клеммам питания и разъему microUSB с одной стороны

И для доступа к подключению управляемой нагрузкой с другой стороны

Что интересно, microUSB кабель вставить не получится, пока плата в корпусе. Мешает сам корпус)

Весь корпус держится на защелках, разбирается довольно просто с помощью плоской отвертки.

Тут так же, как и в первой плате, стоит модуль esp8285

Внешне плата очень схожа с вот этой платой, найденной мной в репозитории устройств Тасмота:

Отличия в питании — на плате из репо тасмоты все компоненты отдельным модулем припаяны к плате, тогда как на моей все находится на самой плате. Так же на моей нет контактов с дополнительными gpio, но присутствует модуль приемника RF на 433,92 MHz и разъем microUSB

Реле точно такие же — на 10А с маркировкой SRD-05VDC-SL-C

С обратной стороны платы ничего необычного — все чисто, силовые контакты реле разделены друг от друга.

Для перепрошивки я подключился таким же способом, как и в случае с первой платой — подпаял к esp8285 только контакты TX RX

Землю взял с microUSB, так удобнее

И так же зажал кнопку GPIO0, не отпуская ее подключил питание через microUSB, затем отпустил кнопку GPIO0 и подключил uart адаптер к usb.

Конфиг прошивки для ESPHome:

esphome:
  name: 2ch_relay_rf_switch
  platform: esp8266
  board: esp8285


wifi:
  ssid: 'youwifi'
  password: 'youwifipass'

logger:

api:
  password: "2ch_relay_rf_switch"

ota:
  password: "2ch_relay_rf_switch"

status_led:
 pin: 13

binary_sensor:

# Кнопка 1
  - platform: gpio
    pin:
      number: 9
      mode: INPUT_PULLUP
      inverted: true
    name: "button1"
    id: button1

# Нажатие кнопки1 переключает реле1
    on_click:
      min_length: 50ms
      max_length: 350ms
      then:
        - switch. toggle: relay1

# Кнопка 2
  - platform: gpio
    pin:
      number: 0
      mode: INPUT_PULLUP
      inverted: true
    name: "button2"
    id: button2

# Нажатие кнопки2 переключает реле2
    on_click:
      min_length: 50ms
      max_length: 350ms
      then:
        - switch.toggle: relay2

switch:
# Реле 1
  - platform: gpio
    name: "relay1"
    pin: GPIO12
    id: relay1

# Реле 2
  - platform: gpio
    name: "relay2"
    pin: GPIO5
    id: relay2

Теперь про радиомодуль. Судя по всему, он управляет двумя реле напрямую, минуя есп. Пример такой реализации я уже видел в сенсорном выключателе. Есть у меня в блоге.

Чтобы привязать пульт нужно зажать кнопку RF, после жмем любую кнопку на пульте и отпускаем кнопку RF. Все, пульт привязан. Кнопки A и B управляют первым и вторым реле, кнопки C, D ничего не делают, кроме активации синего светодиода около RF модуля

Чтобы отвязать пульт, нужно зажать кнопку RF на 15 секунд, после отпускаем и синий светодиод около RF модуля замигает. Пульт будет отвязан.

Так же никто не мешает выпаять RF модуль, точнее только управляющий пин, и припаять напрямую к любому свободному gpio esp8285. Тогда можно будет использовать стандартные средства ESPHome для RF приемника

5 2 голоса

Рейтинг статьи

Использование микросхемы криптозащиты ATECC508A от Microchip совместно с ОС Mongoose + ESP8266 + Google IoT Core

Настройка макета
Далее следует установить Google IoT Core, следуя инструкциям в руководстве.
В этом же руководстве описан процесс создания проектов и реестров устройств (device registry). На данном этапе настройки пока не следует генерировать ключи или создавать проект устройства.

Инициализация устройства
Запускаем команду «mos flash esp8266» для установки Mongoose OS на плату NodeMCU.
Запускаем команду «mos wifi SSID PASS» для включения WiFi.

НастройкаECC508A
Запускаем команду «mos config-set sys.atca.enable=true»
Убеждаемся, что криптографическая микросхема успешно обнаружена:
$ mos -X atca-get-config
Using port /dev/ttyUSB0
AECC508A rev 0x5000 S/N 0x012352aad1bbf378ee, config is locked, data is locked
0x01, 0x23, 0x52, 0xaa,
…
Если разделы памяти устройства с настройками и данными автоматически не перешли в защищенное состояние «locked», то следует выполнить настройку криптографического чипа перед продолжением дальнейших операций. В дальнейшем примере будем считать, что slot 0 задействован для хранения приватных ключей ECC, а генерация ключей активирована.

Генерируем ключ:
$ mos -X atca-gen-key 0 ec_public.pem —dry-run=false
Using port /dev/ttyUSB0
AECC508A rev 0x5000 S/N 0x012352aad1bbf378ee, config is locked, data is locked
Generated new ECC key on slot 0
Wrote ec_public. pem

Создаем объект GCP-устройства (GCP — Google Cloud Platform):
$ gcloud beta iot devices create $DEVICE_ID —project=$PROJECT —region=$REGION —registry=$REGISTRY —public-key path=ec_public.pem,type=es256

Конфигурируем настройки GCP-устройства:
mos config-set mqtt.enable=true mqtt.server=mqtt.googleapis.com:8883 mqtt.ssl_ca_cert=ca.pem sntp.enable=true gcp.enable=true gcp.project=$PROJECT gcp.region=$REGION gcp.registry=$REGISTRY gcp.device=$DEVICE_ID device.id=$DEVICE_ID gcp.key=ATCA:0 sys.atca.enable=true debug.stderr_topic=/devices/$DEVICE_ID/events/log debug.stdout_topic=/devices/$DEVICE_ID/events/log

Тестирование
Запускаем команду «mos ui» для получения доступа к пользовательскому Web-интерфейсу. Указываем адрес устройства (последовательный порт) для подключения и выполняем перезагрузку устройства. В окне пользовательского интерфейса должны появиться сообщения:
…
mgos_wifi_setup_sta WiFi STA: Connecting to SSID
mgos_i2c_create I2C GPIO init ok (SDA: 12, SCL: 14)
mgos_atca_init ATECC508 @ 0x60: rev 0x5000 S/N 0x12352aad1bbf378ee, zone lock status: yes, yes; ECDH slots: 0x0c
. ..
mgos_gcp_init GCP client for my-project/us-central1/my-registry/my-es256-device, EC(ATCA) key in ATCA:0
…
mgos_mqtt_ev MQTT Connect (1)
ATCA:0 ECDSA sign ok
mgos_mqtt_ev MQTT CONNACK 0
mgos_mqtt_ev Subscribing to ‘my-es256-device/rpc’
mgos_mqtt_ev Subscribing to ‘my-es256-device/rpc/#’
…
Здесь «EC(ATCA) key in ATCA:0 part» означает, что slot 0 криптографического чипа ATECC508A задействован.
«ATCA:0 ECDSA sign ok» означает ,что ATCA:0 используется для авторизации доступа в ходе рукопожатия в протоколе MQTT.
Далее, прошивка, загруженная в устройство по умолчанию, каждый раз при нажатии пользователем кнопки «Flash» будет выводить в пользовательский интерфейс MQTT-сообщение:
Published: yes topic: /devices/my-es256-device/events message: {«free_ram»:30080,»total_ram»:51912}

типов конфигурации — ESPHome

Файлы конфигурации ESPHome имеют несколько типов конфигурации. Этот страница описывает их.

ID

Весьма важным аспектом ESPHome являются «ID». Они привыкли соединять компоненты из разных доменов. Например, вы определяете выходной компонент вместе с идентификатором, а затем указать тот же идентификатор в легкой составляющей. Идентификаторы всегда должны быть уникальными в конфигурации и ESPHome предупредит вас, если вы попытаетесь использовать тот же удостоверение личности дважды.

Поскольку ESPHome преобразует вашу конфигурацию в код C++, а Идентификаторы на самом деле являются просто именами переменных C++, они также должны соответствовать Соглашения об именах C++. С++ переменная имена …

• … должен начинаться с буквы и может заканчиваться цифрами.

• … в имени не должно быть пробела.

• … не может содержать специальные символы, кроме нижнего подчеркивания («_»).

• … не должно быть ключевым словом.

Примечание

Эти идентификаторы используются только в ESPHome и не преобразуются в идентификатор объекта Home Assistant.

Пин

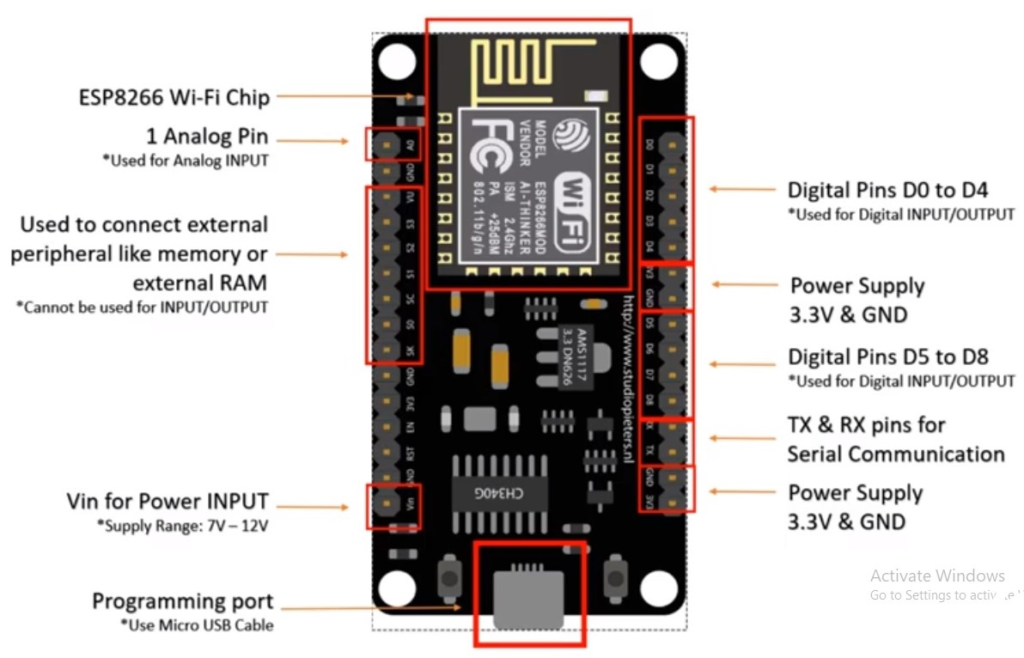

ESPHome всегда использует внутренние номера GPIO чипа . Эти внутренние номера всегда являются целыми числами, такими как 16 , и могут иметь префикс GPIO . Например, чтобы использовать контакт с внутренним GPIO номер 16, вы можете ввести GPIO16 или просто 16 .

Однако большинство досок имеют псевдонимы для определенных контактов. Например, NodeMCU. ESP8266 использует имена выводов D0 — D8 как псевдонимы для внутреннего GPIO номера пинов. Каждая доска (определена в разделе ESPHome) имеет свои собственные псевдонимы, поэтому пока не все из них поддерживаются. Например, для контакта D0 (как напечатано на шелкографии печатной платы) на NodeMCU ESP8266 имеет внутреннее имя GPIO GPIO16 , но также имеет псевдоним D0 . Итак, используя любое из этих имен в вашей конфигурации приведет к тому же результату.

 некоторая_конфигурация_опция:
  вывод: GPIO16
some_config_option:
  # псевдоним на NodeMCU ESP8266:
  вывод: D0


Схема контактов

В некоторых местах ESPHome также поддерживает более продвинутую «схему контактов».

 некоторая_конфигурация_опция:
  # Базовый:
  вывод: D0
  # Передовой:
  приколоть:
    номер: Д0
    перевернуто: правда
    режим:
      ввод: правда
      подтягивание: правда


Переменные конфигурации:

• номер ( Требуется , пин): номер пин-кода.

• инвертированный ( Необязательный , логическое значение): если все считанные и записанные значения следует рассматривать как перевернутую. По умолчанию ложь .

• режим ( Необязательный , строка или сопоставление): настраивает вывод на различные режимы, такие как ввод или вывод. Значение по умолчанию зависит от контекста. Принимает либо сокращенную строку, либо сопоставление, где каждая функция может быть индивидуально включено/выключено:

  • вход ( Необязательный , логическое значение): если true, настройте контакт как вход.

  • выход ( Необязательный , логическое значение): Если true, настройте контакт как выход.

  • pullup ( Необязательный , логическое значение): активируйте внутренние подтягивающие резисторы на выводе.

  • pulldown ( Необязательный , логическое значение): Активируйте внутренние резисторы pulldown на выводе.

  • open_drain ( Необязательный , логическое значение): Установите вывод на открытый сток (в отличие от двухтактного). Затем активное состояние вывода приведет к состоянию высокого импеданса.

  Для совместимости также могут использоваться некоторые сокращенные режимы.

Дополнительные параметры:

• drive_strength ( Необязательный , строка): На ESP32 с платформой esp-idf сила привода колодки, т.е. максимальное значение тока может быть дополнительно установлено. По умолчанию 20 мА . Возможные варианты: 5 мА , 10 мА , 20 мА , 40 мА .

Время

Во многих местах в ESPHome вам нужно определить периоды времени. Есть несколько способов сделать это. См. примеры ниже, чтобы увидеть, как вы можете указать периоды времени:

 некоторая_конфигурация_опция:
  some_time_option: 1000us # 1000 микросекунд = 1 мс
  some_time_option: 1000 мс # 1000 миллисекунд
  some_time_option: 1.5s # 1.5 секунды
  some_time_option: 0.5min # полминуты
  some_time_option: 2h # 2 часа
  # Убедитесь, что вы заключили их в кавычки
  some_time_option: '2:01' # 2 часа 1 минута
  some_time_option: '2:01:30' # 2 часа 1 минута 30 секунд
  # 10 мс + 30 с + 25 мин + 3 ч
  some_time_option:
    миллисекунды: 10
    секунды: 30
    минут: 25
    часов: 3
    дней: 0
  # для всех опций 'update_interval' также
  update_interval: никогда # никогда не обновлять
  update_interval: 0ms # обновление в каждой итерации цикла()


Замены

Начиная с версии 1. 10.0, в ESPHome появился новый мощный способ уменьшить количество повторений в файлах конфигурации: Замены. С помощью замен вы можете иметь один общий исходный файл для всех узлов одного типа и подставить выражения в.

 замен:
  имя устройства: гостиная
  upper_devicename: Гостиная
эсфома:
  имя: $ имя_устройства
  # ...
датчик:
- платформа: ДХТ
  # ...
  температура:
    имя: ${upper_devicename} Температура
  влажность:
    имя: ${upper_devicename} Влажность


В разделе верхнего уровня замен вы можете поместить столько пар ключ-значение, сколько хотите. До подтвердив вашу конфигурацию, ESPHome автоматически заменит все вхождения замен по их стоимости. Синтаксис замены основан на bash и чувствителен к регистру: $substitution_key или ${substitution_key} (то же самое).

Выполняются два прохода замещения, позволяющие заменять соединения.

 замен:
  фу: желтый
  bar_yellow_value: !секрет yellow_secret
  bar_green_value: !секрет green_secret
что-нибудь:
  тест: ${bar_${foo}_value}


Оператор вставки YAML

Кроме того, вы можете использовать синтаксис оператора вставки YAML << для создания одного файла YAML, из которого узлов наследует:

 # Общий. yaml
эсфома:
  имя: $ имя_устройства
  # ...
датчик:
- платформа: ДХТ
  # ...
  температура:
    имя: ${upper_devicename} Температура
  влажность:
    имя: ${upper_devicename} Влажность


 # В nodemcu1.yaml
замены:
  имя устройства: nodemcu1
  upper_devicename: NodeMCU 1
<<: !include common.yaml


Подсказка

Чтобы скрыть эти базовые файлы с панели управления, вы можете

Заменить переменные !include

ESPHome !include принимает список переменных, которые можно заменить во включаемом файле.

 двоичный_сенсор:
  - платформа: gpio
    идентификатор: кнопка1
    вывод: GPIO16
    on_multi_click: !include { file: on-multi-click.yaml, vars: { id: 1 } } # встроенный синтаксис
  - платформа: gpio
    идентификатор: кнопка2
    вывод: GPIO4
    on_multi_click: !include
      # многострочный синтаксис
      файл: on-multi-click.yaml
      вары:
        идентификатор: 2


on-multi-click.yaml :

 — время: !include click-single. yaml
  затем:
    - mqtt.publish:
        тема: ${device_name}/button${id}/status
        полезная нагрузка: одиночная
- время: !include click-double.yaml
  затем:
    - mqtt.publish:
        тема: ${device_name}/button${id}/status
        полезная нагрузка: двойная


Замены командной строки

Вы можете определить или переопределить замены из командной строки, добавив, например, -s КЛЮЧ ЗНАЧЕНИЕ который отменяет подстановку KEY и присваивает ей значение VALUE. Это может быть выпущено несколько раз, так например со следующими пример.yaml файл:

 замен:
  имя: по умолчанию
  платформа: ESP8266
эсфома:
  имя: $имя
  платформа: $платформа
  доска: $board


и следующую команду:

 esphome -s name device01 -s board esp01_1m example.yaml config


Вы получите что-то вроде следующего вывода (обратите внимание на неизменную платформу , добавлено доска и переопределено имя замен):

 замен:
  имя: устройство01
  платформа: ESP8266
  плата: esp01_1m
эсфома:
  имя: устройство01
  платформа: ESP8266
  плата: esp01_1m
  включает в себя: []
  библиотеки: []
  esp8266_restore_from_flash: ложь
  путь_сборки: устройство01
  Platformio_options: {}
  arduino_version: [электронная почта защищена]


Здесь мы можем заметить, что подстановки в командной строке имеют приоритет над подстановками в ваш конфигурационный файл. Это можно использовать для создания общей конфигурации «шаблона». файлы (например, example.yaml выше), которые можно использовать для нескольких устройств, используя замены, которые предоставляются в командной строке.

Пакеты

Еще один способ модульности и повторного использования конфигурации — использование пакетов. Эта функция позволяет вам поместить общие части конфигурации в отдельные файлы и оставить только уникальные части вашего config в основном файле yaml. Все определения из пакетов будут объединены с вашим основным config неразрушающим образом, чтобы вы всегда могли переопределить некоторые биты и части пакета конфигурация.

Словари объединяются по ключу. Списки компонентов объединены по компонентам ID, если указан. Другие списки объединяются конкатенацией. Все остальные конфиги значения заменяются более поздним значением.

Местные пакеты

Рассмотрим следующий пример, в котором автор поместил общие элементы конфигурации, такие как Wi-Fi и I²C в базовые файлы и расширяет его некоторыми специфическими для устройства конфигурациями в основной конфигурации.

Обратите внимание, как часть конфигурации, описывающая компонент API в device_base.yaml получает объединены с определениями служб из основного файла конфигурации.

 # В config.yaml
замены:
  node_name: мое устройство
  device_verbose_name: "Мое устройство"
пакеты:
  Wi-Fi: !include common/wifi.yaml
  device_base: !include common/device_base.yaml
API:
  услуги:
    - сервис: start_laundry
      затем:
        - switch.turn_on: реле
        - задержка: 3 часа
        - switch.turn_off: реле
датчик:
  - платформа: mhz19
    со2:
      название: "СО2"
    температура:
      Название: "Температура"
    update_interval: 60 сек.
    автоматическая_базовая_калибровка: ложь


 # В wifi.yaml
Wi-Fi:
  ssid: !секрет wifi_ssid
  пароль: !secret wifi_password
  домен: .yourdomain.lan
  fast_connect: правда


 # В device_base.yaml
эсфома:
  имя: ${имя_узла}
  платформа: ESP32
  доска: wemos_d1_mini32
  build_path: ./build/${node_name}
# Шина I²C
i2c:
  СДА: GPIO21
  СЦЛ: GPIO22
  сканирование: правда
  частота: 100 кГц
# Включить ведение журнала
регистратор:
  уровень: ${log_level}
API:
  шифрование:
    ключ: !secret api_encryption_key
  reboot_timeout: 1 час
датчик:
  - <<: !include common/sensor/uptime. config.yaml
  - <<: !include common/sensor/wifi_signal.config.yaml
бинарный_сенсор:
  - <<: !include common/binary_sensor/connection_status.config.yaml
выключатель:
  - <<: !include common/switch/restart_switch.config.yaml


Пакеты Remote/git

Пакеты также можно загружать из репозитория git, используя правильный синтаксис конфигурации. Замены могут использоваться внутри удаленных пакетов, что позволяет пользователям переопределять их локально с их собственным значением замены.

Примечание

Удаленные пакеты не могут содержать секретных поисковых запросов. Вместо этого они должны использовать замены с необязательное значение по умолчанию в упакованном YAML, которое YAML локального устройства может установить, используя значения из локальных секретов.

 пакетов:
  # Примеры Git-репозитория
  удаленный_пакет:
    URL-адрес: https://github.com/esphome/non-existant-repo
    ссылка: основной # необязательный
    файлы: [file1.yml, file2. yml]
    обновить: 1d # необязательно
  # Один файл может быть выражен с помощью `file` или `files` в виде строки
  удаленный_пакет_два:
    URL-адрес: https://github.com/esphome/non-existant-repo
    файл: file1.yml # нельзя комбинировать с `files`
    # файлы: file1.yml
  # сокращенная форма github://username/repository/[folder/]file-path.yml[@branch-or-tag]
  remote_package_three: github://esphome/non-existant-repo/[электронная почта защищена]


См. также

• Индекс ESPHome

• Начало работы с командной строкой ESPHome

• Часто задаваемые вопросы

• Редактировать эту страницу на GitHub

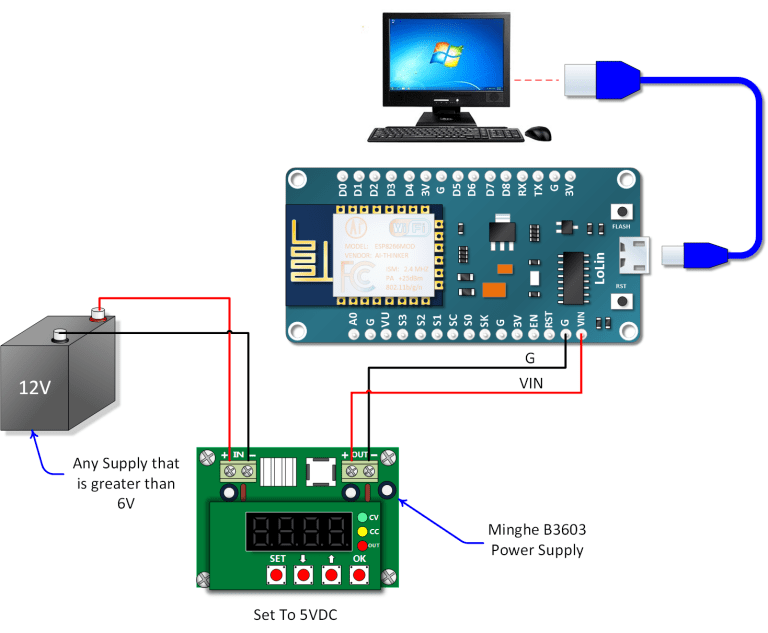

NodeMCU 1.0 (модуль ESP-12E) — документация PlatformIO v6.1

Содержимое

• NodeMCU 1.0 (модуль ESP-12E)

  • Оборудование

  • Конфигурация

  • Загрузка

  • Отладка

  • Каркасы

 [env:nodemcuv2]
платформа = espressif8266
доска = nodemcuv2
