Что такое эвакуационное освещение и для чего оно предназначено

Эвакуационное освещение — это специальная система освещения, которая включается автоматически при отключении основного электроснабжения и предназначена для безопасной эвакуации людей из здания в случае чрезвычайной ситуации. Основные задачи эвакуационного освещения:

• Освещение путей эвакуации для безопасного выхода людей из здания
• Предотвращение паники и обеспечение достаточной видимости для ориентации
• Обозначение направления движения к эвакуационным выходам
• Освещение зон повышенной опасности
• Освещение знаков безопасности и пожарного оборудования

Эвакуационное освещение является важной частью системы пожарной безопасности здания и позволяет существенно снизить риски для жизни и здоровья людей при возникновении пожара или другой аварийной ситуации.

Основные виды эвакуационного освещения

Существует несколько основных видов эвакуационного освещения:

1. Освещение путей эвакуации

Предназначено для освещения путей движения людей к эвакуационным выходам. Устанавливается в коридорах, на лестницах, в холлах и других участках путей эвакуации.

2. Антипаническое освещение

Применяется в больших помещениях площадью более 60 м2 для предотвращения паники и обеспечения условий для эвакуации большого количества людей.

3. Освещение зон повышенной опасности

Устанавливается в местах проведения опасных работ или с опасным оборудованием для завершения технологических процессов и обеспечения безопасности.

4. Резервное освещение

Позволяет продолжать работу при отключении рабочего освещения. Применяется на объектах, где недопустимо прекращение работ.

Нормативные требования к эвакуационному освещению

Основные требования к эвакуационному освещению регламентируются следующими нормативными документами:

• СП 52.13330.2016 «Естественное и искусственное освещение»
• ГОСТ Р 55842-2013 «Освещение аварийное. Классификация и нормы»
• ПУЭ «Правила устройства электроустановок»

Согласно этим нормам:

• Минимальная освещенность на путях эвакуации должна быть не менее 0,5 лк
• Продолжительность работы эвакуационного освещения — не менее 1 часа
• Светильники должны обеспечивать 50% нормируемой освещенности через 5 секунд после отключения питания
• Знаки безопасности на путях эвакуации должны быть освещены или светящимися

Где необходимо устанавливать эвакуационное освещение

Эвакуационное освещение обязательно должно быть установлено в следующих местах:

• На путях эвакуации — в коридорах, проходах, на лестничных маршах
• В больших помещениях площадью более 60 м2
• Над эвакуационными выходами из здания
• Возле пожарных кранов, огнетушителей и другого пожарного оборудования
• В зонах повышенной опасности
• В помещениях с постоянным пребыванием людей более 50 человек
• На постах охраны, в помещениях дежурного персонала

Конкретные требования к установке определяются проектом и зависят от назначения, конфигурации и других особенностей здания.

Как правильно выбрать светильники для эвакуационного освещения

При выборе светильников для системы эвакуационного освещения необходимо учитывать следующие факторы:

• Тип светильника — постоянного или непостоянного действия
• Источник аварийного питания — встроенный аккумулятор или централизованная система
• Время работы в аварийном режиме — не менее 1 часа, желательно 3 часа
• Степень защиты IP, соответствующая условиям эксплуатации
• Световой поток и КПД светильника
• Наличие функции самодиагностики
• Соответствие нормативным требованиям и сертификатам

Рекомендуется использовать светодиодные светильники, как наиболее эффективные и надежные. Важно выбирать оборудование проверенных производителей, специализирующихся на аварийном освещении.

Особенности монтажа эвакуационного освещения

При монтаже системы эвакуационного освещения необходимо соблюдать следующие правила:

• Питание рабочего и аварийного освещения должно быть раздельным
• Кабельные линии прокладываются огнестойким кабелем
• Светильники устанавливаются на высоте не менее 2 м от пола
• Расстояние между светильниками — не более 4 высот их установки
• Над каждым эвакуационным выходом устанавливается световой указатель «Выход»
• Должно быть обеспечено освещение знаков безопасности

Монтаж должен выполняться квалифицированными специалистами в соответствии с проектом. После установки проводятся испытания и проверка работоспособности системы.

Техническое обслуживание системы эвакуационного освещения

Для поддержания системы эвакуационного освещения в рабочем состоянии необходимо регулярно проводить следующие мероприятия:

• Ежедневный визуальный осмотр оборудования
• Ежемесячная проверка работоспособности светильников
• Ежегодное тестирование на длительность работы
• Замена аккумуляторных батарей и других компонентов по истечении срока службы
• Очистка светильников от пыли и загрязнений
• Проверка и подтяжка электрических соединений

Все работы по техобслуживанию должны фиксироваться в специальном журнале. При обнаружении неисправностей их следует оперативно устранять.

Заключение

Эвакуационное освещение является критически важной системой безопасности, которая может спасти жизни людей в случае чрезвычайной ситуации. Правильный выбор, грамотный монтаж и регулярное обслуживание позволяют обеспечить надежную работу эвакуационного освещения и выполнить все нормативные требования. При проектировании и установке рекомендуется привлекать квалифицированных специалистов.

Эвакуационное освещение — это… Что такое Эвакуационное освещение (значение, термин, определение) освещение зон повышенной опасности, эвакуационное освещение больших площадей, резервное освещение. — ПожВики Портала про Пожарную безопасность

Мы используем cookie (файлы с данными о прошлых посещениях сайта) для персонализации и удобства пользователей. Так как мы серьезно относимся к защите персональных данных пожалуйста ознакомьтесь с условиями и правилами их обработки. Вы можете запретить сохранение cookie в настройках своего браузера.

Для определения категорий помещений и зданий по взрывопожарной и пожарной опасности в соответствии с СП 12.13130 со встроенным справочником веществ и материалов

Сервис RiskCalculator предназначен для определения расчетной величины индивидуального пожарного риска для i-го сценария пожара QB,i в соответствии с «Методикой определения величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности», утвержденной приказом МЧС от 30.

06.09 № 382 (с изм.)

Сервис RiskCalculator — расчет пожарного риска для производственного объекта предназначен для оценки величины индивидуального пожарного риска R (год-1) для работника при условии его нахождения в здании. Методика утверждена Приказом МЧС России от 10 июля 2009 года № 404 «Об утверждении методики определения расчетных величин пожарного риска на производственных объектах» с изменениями, внесенными приказом МЧС России № 649 от 14.12.2010

«Пожарная проверка ОНЛАЙН» представляет дополнительный функционал, упрощающий работу с чек-листами. Используя сервис, вы можете провести самопроверку быстро, легко и максимально корректно.

Сервис поиска исполнителя в области пожарной безопасности с лицензией МЧС по регионам

Описание сервиса

Описание сервиса

Описание сервиса

Описание сервиса

Для определения категорий помещений и зданий по взрывопожарной и пожарной опасности в соответствии с СП 12.13130 со встроенным справочником веществ и материалов

Для определения расчетной величины индивидуального пожарного риска для i-го сценария пожара QB,i в соответствии с «Методикой определения величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности»

Для производственного объекта предназначен для оценки величины индивидуального пожарного риска R (год-1) для работника при условии его нахождения в здании.

«Пожарная проверка ОНЛАЙН» представляет дополнительный функционал, упрощающий работу с чек-листами. Используя сервис, вы можете провести самопроверку быстро, легко и максимально корректно.

Сервис поиска исполнителя в области пожарной безопасности с лицензией МЧС по регионам

Выбор системы противопожарной защиты (автоматической установки пожарной сигнализации АУПС, автоматической установки пожаротушения АУПТ) для зданий

Выбор системы противопожарной защиты (системы пожарной сигнализации СПС, автоматической установки пожаротушения АУП) для сооружений

Определение требуемого типа системы оповещения и управления эвакуацией

Выбор системы противопожарной защиты (СИСТЕМЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ (СПС), АВТОМАТИЧЕСКОЙ УСТАНОВКИ ПОЖАРОТУШЕНИЯ (АУП)) для оборудования

Определение необходимого уровня звука системы оповещения и управления эвакуацией людей при пожаре

Эвакуационное освещение своими руками

Что такое эвакуационное аварийное освещение

Освещение эвакуационное предназначено для обеспечения безопасного перемещения людей при исчезновении общего освещения. Его цель указать на ближайшие места выхода из помещения, а также обеспечить минимальную освещенность путей эвакуации.

Содержание

• Где должно применяться и основные виды эвакуационного освещения
  • В каких случаях помещение должно снабжаться эвакуационным освещением?
  • Виды эвакуационного освещения
  • Нормы эвакуационного освещения
• Выбор светильника аварийного освещения и его монтаж
  • Выбор светильника аварийного освещения
  • Монтаж светильника аварийного освещения
• Вывод

Где должно применяться и основные виды эвакуационного освещения

Прежде всего давайте разберемся в каких случаях помещение должно оборудоваться таким типом освещения и какие виды эвакуационного освещения бывают. В этом нам поможет СНиП 23 – 05 – 95, который и нормирует данные требования.

В каких случаях помещение должно снабжаться эвакуационным освещением?

Прежде всего давайте разберемся в каких случаях здание вообще следует оборудовать данным типом аварийного освещения. Ведь под требования нормативных актов попадают далеко не все здания.

Когда следует оборудовать помещение эвакуационным освещением?

Итак:

• Прежде всего это производственные помещения. Особенно те в которых нет естественного освещения, а также те в которых производственный цикл продолжается независимо от наличия общего освещения.
• Таким типом аварийного освещения должны оборудоваться все промышленные здания, в которых работает более 50 человек. В данном случае освещение должно быть установлено только на основных путях эвакуации.
• Для не производственных помещений так же должно применяться аварийное освещение. Инструкция требует его установку если возможна одновременная эвакуация более 50 человек.
• Для жилых зданий требования предъявляются не к количеству проживающих, а к числу этажей. Лестничные клетки и пролеты должны оборудоваться данным типом аварийного освещения если этажность дома составляет 6 и более этажей.
• Кроме того, эвакуационное аварийное освещение должно быть предусмотрено в местах опасных для прохода людей. Опасность могут представлять движущиеся механизмы, отсутствие ограничителей и тому подобное.

Виды эвакуационного освещения

Эвакуационное аварийное освещение может быть реализовано при помощи разных схем. Каждая из них имеет собственные достоинства и недостатки. Поэтому давайте рассмотрим их по отдельности.

Второй источник питания для эвакуационного освещения

Итак:

• Самым надежным вариантом считается подача напряжения к светильникам аварийного освещения от второго источника питания. Это предполагает запитку здания от двух независимых электрических сетей. С одной стороны, это самый простой способ, но в реальности чтоб получить от Энергонадзора разрешение на подключение от двух независимых источников нужно потратить массу сил и нервов.
• Следующим возможным вариантом является установка дизельного, бензинового или другого генератора. При исчезновении общего освещения он включится в работу и обеспечит электроэнергией светильники эвакуационного освещения. Этот метод потребует от нас приобретения самого генератора, а также установку дополнительного шкафа АВР. Кроме того, это расходы на содержание и топливо для генератора.
• Достаточно часто применяются аккумуляторные батареи в качестве резервного источника питания. Они могут работать в режиме постоянного подзаряда, работая в качестве источника питания светильников постоянно. А могут включаться в работу только при исчезновении основного питания.

На фото схема питания от аккумуляторной батареи

Этот способ еще более дорог. Ведь стоимость аккумуляторной батареи и подзарядного устройства достаточно велика. А если добавить сюда еще расходы на обслуживание, то вариант становится не столь привлекательным.

• В последнее время все большую популярность приобретают светильники со встроенной аккумуляторной батарей. При исчезновении основного напряжения такой светильник включится на собственной батарее. Но только эта батарея будет питать не все светильники, а только один.

Схема подключения светильников с индивидуальными аккумуляторными батареями

Цена такого светильника конечно на порядок выше, но если вам необходимо осветить не такую уж большую площадь, то это может стать идеальным решением. Ведь в этом случае вам не потребуется даже приобретать специальной автоматики. Вся она уже есть в светильнике.

Обратите внимание! Срок службы аккумуляторных батарей у таких светильников редко превышает 5 – 10 лет. А в процессе эксплуатации их емкость может серьезно упасть. Поэтому при принятии решения о их покупке, данный аспект стоит учитывать в качестве будущих эксплуатационных затрат.

Нормы эвакуационного освещения

Теперь зная типы зданий, для которых необходимо аварийное освещение, а также схемы его создания можно говорить и о нормативах, предъявляемых к данному типу освещения. А их не так уж и мало.

• Прежде всего следует знать, что светильник эвакуационного освещения должен согласно п. 7.63 СНиП 23 – 05 – 95 обеспечивать минимальную освещенность в помещениях 0,5лк. На открытых площадках этот норматив уменьшен до 0,2лк.

Обратите внимание! При любом уровне освещенности светильники должны обеспечивать правильное соотношение между наиболее и наименее освещенными участками поверхностей. Это соотношение не должно превышать 1/40.

Нормы расположения светильников аварийного освещения

• Для светильников могут применяться лампы накаливания и люминесцентные лампы. Разрядные лампы могут применяться только при условии их мгновенного разжигания в том числе и при повторном включении.
• Для зданий площадью более 150м² пути эвакуации должны отмечаться указателями. Для этого могут применяться светильники со стрелками. В случае нанесения обычных стрелок на стену рядом должен быть предусмотрен эвакуационный светильник для освещения стрелки.
• Стрелки, указывающие выход, должны располагаться через каждые 25 метров. Кроме того, стрелки должны быть на каждом повороте, независимо от расстояния между ними.
• Согласно п.6.1.29 ПУЭ питание эвакуационного и общего освещения должно осуществляться от разных распределительных щитов. Совместно разрешается располагать только ключи управления.
• Прокладка кабелей питания рабочего и аварийного освещения должна производится в разных коробах. Если выполнен скрытый монтаж, то они не должны быть проложены в одной штробе.

Выбор светильника аварийного освещения и его монтаж

Как вы понимаете говорить о монтаже своими руками можно только светильников с встроенной аккумуляторной батарей. Для остальных схем аварийного освещения потребуются специальные расчёты и оборудование, которое в свою очередь потребует участие специалистов.

Выбор светильника аварийного освещения

Исходя из этого прежде чем приступать к монтажу следует правильно выбрать светильник. И дело здесь не столько во внешнем виде, сколько в функциональном наполнении светильника. Ведь все аварийные светильники достаточно сильно отличаются и для достижения верного результата следует правильно выбрать тип светильника.

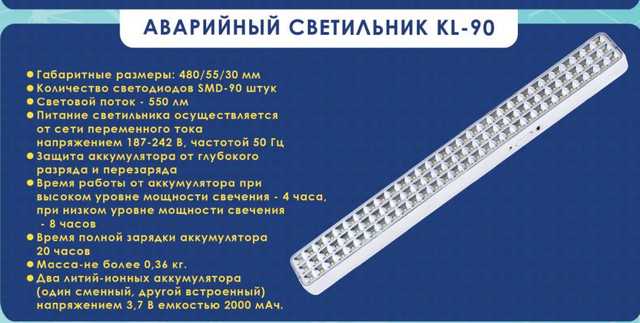

Светильник аварийного освещения

Итак:

• Маркировка светильников содержит все необходимые сведения. Согласно ГОСТ Р МЭК 60598 – 2 – 22 – 99 классификация светильников аварийного освещения выполняется четырех частях прямоугольника.
• В первой части содержится информация о способе питания светильника. Маркировка «X» означает, что светильник предназначен для автономной работы. «Z» — это светильник централизованного питания.
• Во второй части содержится информация о типе светильника. «0» обозначает что светильник предназначен для работы только при исчезновении напряжения, а «1», что светильник может работать в режиме общего освещения.
• Цифра «2» означает, что это не постоянный светильник, который имеет дополнительную лампу, запитанную от сети общего освещения. «3» означает такой же светильник, но постоянного действия.
• Цифра «4» означает, что у этого светильника часть аппаратуры расположена отдельно от основной части и что он не предназначен для постоянного действия. Цифра «5» соответственно составной светильник постоянного действия. И цифрой «6» обозначают вспомогательные светильники.

Схема комбинированного аварийного светильника

• В третьей части маркировки может содержаться сразу несколько символов. Каждый из них говорит о наличии дополнительных средств автоматизации.
• Так буква «А» говорит о том, что управление эвакуационного освещения данного устройство может осуществляться по месту. Это необходимо для проверки работоспособности светильника.
• Буква «В» говорит о наличии устройства задержки обратного перехода на основное питание. То есть если основное питание светильника, то появляется, то пропадает за короткий промежуток времени, то светильник не перейдет в режим заряда пока напряжение не будет присутствовать определенное время.
• Буква «С» говорит о наличии режима ожидания. Что позволяет исключить включение аварийного светильника при кратковременных скачках напряжения. И Буква «D» говорит о том, что светильник предназначен для установки в особо опасных помещениях.
• В последней четвертой части маркировки указано время работы светильника в автономном режиме. Это время указывается в минутах и может колебаться от 10 до 180 минут.

Монтаж светильника аварийного освещения

Как вы понимаете монтаж эвакуационного освещения во многом зависит от типа светильника, который вы выбрали. Кроме того, отличия могут быть связаны и с функциональным оснащением светильника.

Да и описывать каждый вариант подключения нет необходимости, ведь общая суть примерно одинакова. Поэтому в нашей статье мы опишем только способ подключения постоянного комбинированного светильника.

Подключение различных светильников аварийного освещения

• Для монтажа данного светильника нам необходимо подвести питающие провода от распределительной коробки общего освещения и от распределительной коробки эвакуационного освещения. Как вы понимаете это должны быть две раздельные сети.
• Вывода для подключения лампы работающей от общего освещения обычно имеют соответствующую маркировку. В зависимости от завода-производителя маркировка может разительно отличатся. Поэтому дабы не запутать вас не будем приводить вариантов обозначения.

Обратите внимание! Если вы не можете определить какие вывода светильника предназначены для подключения к сети общего освещения проследите их. Провода, идущие выпрямительному устройству и аккумуляторы предназначены для сети эвакуационного освещения.

Вариант подключения комбинированного светильника

• После этого подключаем провода эвакуационного освещения к соответствующим выводам светильника. Осталось закрепить светильник и можно его проверять.
• Для проверки можно воспользоваться испытательным устройством, которое должно включить лампу аварийного освещения. Если испытательного устройства нет, то просто подать напряжение и проверить работу лампы общего освещения. После этого отключить эвакуационное аварийное освещение и проверить включение лампы аварийного света.

Обратите внимание! Аккумуляторы светильников должны быть хотя бы частично заряжены. Если они разряжены, то это скорее всего свидетельствует о их непригодности. Проверить это можно в течении 24 часов. Именно такой срок отводит 22.19.1 ГОСТ Р МЭК 60598 – 2 – 22 – 99 на полную зарядку аккумулятора.

Вывод

Как видите сеть эвакуационного освещения — это достаточно сложный инженерный проект. Который даже при наличии отменных знаний в электротехники самостоятельно выполнить сможет далеко не каждый. Да и получить все необходимые документы потом будет достаточно сложно. Поэтому лучше не заниматься самодеятельностью, а нанять профессионалов, которые смогут смонтировать вам сеть эвакуационного освещения как на видео.

Аварийное эвакуационное освещение Введение. Малые и средние места сбора

Малые (вместимость до 60 человек) и средние (вместимость до 300 человек) места сбора включают:

• общественные дома
• клубов
• сельсоветы и общественные центры
• церкви, мечети и другие религиозные центры
• шатры и палатки
• рестораны, библиотеки и кафе

Основное назначение аварийного эвакуационного освещения — освещение путей и путей эвакуации. Кроме того, освещение также освещает важные средства безопасности, необходимые во время чрезвычайных ситуаций.

Тип и размер вашего здания, а также степень риска, с которым сталкиваются его обитатели, будут определять сложность и характер необходимого аварийного освещения. Для небольших и средних зданий (таких как холл открытой планировки, одноэтажное здание) можно использовать заимствованное освещение из надежного источника, например, уличный фонарь, для освещения путей эвакуации в местах с небольшим движением транспорта. Для зон повышенного риска, таких как кухни, заимствованное освещение может быть не лучшим вариантом для освещения путей эвакуации. В этом случае специальные фонари, которые может использовать только персонал, можно стратегически разместить в разных частях помещения.

В простых зданиях, где заимствованное освещение недоступно, можно установить ряд «одиночных, автономных» эвакуационных фонарей вместе с указателями выхода или указателями направления для тех, кто хочет эвакуироваться из здания. Вы должны следить за тем, чтобы свет от знаков не уменьшал освещенность, исходящую от основных аварийных огней.

В более сложных зданиях, таких как многоквартирные или многоэтажные здания, требуется более комплексная и обширная инфраструктура аварийного эвакуационного освещения.

При оценке риска пожара вы должны определить все пути эвакуации, которые могут быть использованы для эвакуации. Далее нужно проверить, все ли дорожки правильно освещены. Если есть пути эвакуации, которые недостаточно освещены естественным светом (например, лестницы), то должны быть установлены и четко обозначены соответствующие выключатели аварийного освещения, чтобы все могли их видеть. Такие маркировки, как «освещение аварийного выхода», могут использоваться для обозначения положения выключателя аварийного освещения при входе в темное место (например, на лестницу).

Система аварийного освещения должна обеспечивать следующее:

• холлы или другие большие помещения площадью более 60 м2.
• лифтов
• оборудование, которое необходимо отключить в случае чрезвычайной ситуации
• пожарные извещатели
• средства пожаротушения
• комнаты без окон и туалеты площадью более 8 м2
• изменения уровня этажа
• лестничных маршей таким образом, чтобы каждый пролет был достаточно освещен
• знаки аварийного выхода
• на внешних путях эвакуации
• за пределами всех конечных выходов
• пересечения коридоров
• на всех путях эвакуации
• на всех выходных дверях

Необязательно устанавливать индивидуальные аварийные фонари во всех вышеперечисленных местах. Тем не менее, вы должны убедиться, что все эти зоны имеют достаточное освещение, которое позволяет их видеть и использовать.

Существует два основных типа аварийного освещения. Во-первых, это постоянное освещение. Другой — необслуживаемое освещение, которое работает только тогда, когда нормальное освещение выходит из строя. Отдельные аварийные огни, называемые светильниками, а также вся система аварийного эвакуационного освещения могут быть настроены на работу в течение периода от одного до трех часов. На практике чаще всего используются 3-часовые единицы, и они также могут пригодиться в других сценариях, кроме чрезвычайных ситуаций, например, при отключении электроэнергии.

Аварийное эвакуационное освещение может быть выполнено в виде автономных блоков или блоков, встроенных в структуру обычного освещения. Обычно есть декорированные версии обоих этих устройств, которые специально подходят для мест, которые должны быть эстетически привлекательными. Источники питания для агрегатов включают генератор с автоматическим запуском, центральную аккумуляторную батарею и аккумуляторы, встроенные в каждый агрегат.

Для помощи людям, не знакомым с особенностями здания, аварийное освещение может быть дополнено системами навигации. Системы наведения пути обычно состоят из полосок миниатюрных ламп накаливания, или линий светодиодов, или любого фотолюминесцентного материала, который образует постоянно отмеченный путь эвакуации. Эти системы оказались особенно полезными для людей, спасающихся через дым, а также для слабовидящих людей. Они могут быть очень полезны в зданиях, где полы хорошо видны, а также в многоэтажных и других сложных зданиях, где их можно использовать для направления людей по путям эвакуации, расположенным в редко посещаемых местах.

Если вы считаете, что вам необходима установка новой системы аварийного освещения или вы хотите модифицировать существующую систему, важно нанять для выполнения этой работы нужных специалистов, обладающих соответствующей квалификацией и полномочиями.

Аварийное эвакуационное освещение, работающее на газе и других средствах (не на электричестве)

В зданиях, где аварийное эвакуационное освещение работает на газе или на других средствах, кроме электричества, существующая система не так уж отличается от системы, работающей на электричестве . Эти системы следует регулярно и надлежащим образом обслуживать. Что касается ремонта, следует принять определенные меры безопасности, такие как аварийное отключение, знание местонахождения горючих материалов и защита от сквозняков.

Освещение для спецэффектов

Стробы, лазеры и другие формы интенсивного освещения не подходят для систем аварийного освещения.

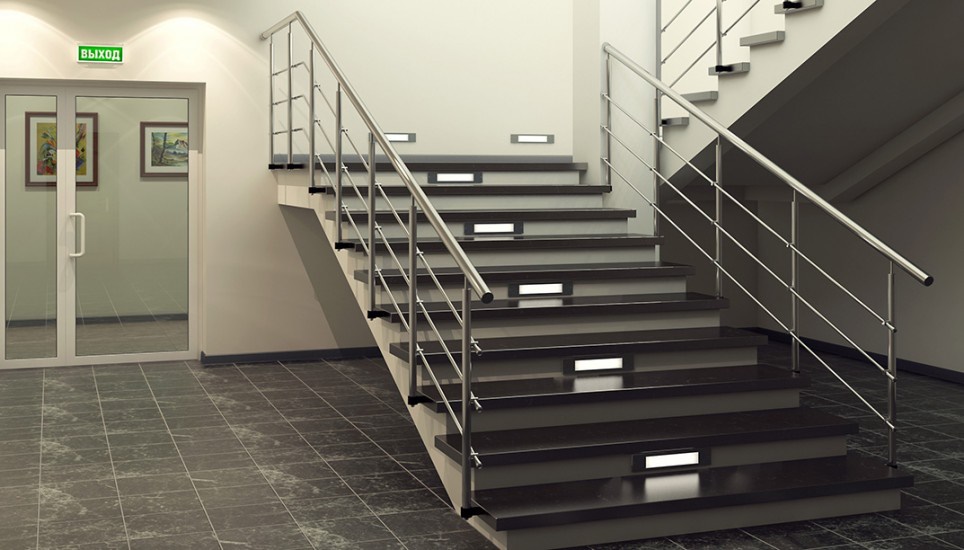

Условия освещения ступеней лестницы

При благоприятном освещении носовые части всех ступеней желательно выделить или выделить с помощью фотолюминесцентной окраски или других средств. В этом случае также можно использовать инструменты навигации по пути.

Техническое обслуживание и проверка аварийного освещения

Все светильники эвакуационного освещения должны регулярно и надлежащим образом обслуживаться в соответствии со стандартами безопасности зданий. Большую часть системы необходимо проверять и тестировать вручную. Однако существуют современные системы с возможностью самотестирования, которые упрощают и ускоряют процедуры технического обслуживания.

В зависимости от типа установленной вами системы вы можете самостоятельно выполнять плановые проверки. Если вы не знаете, как протестировать аварийное освещение, лучше всего обратиться к поставщику или квалифицированному специалисту.

Тестирование может включать в себя вставку специального ключа, называемого «рыбий хвост», в выключатель, расположенный рядом с обычными выключателями освещения или рядом с платой главного предохранителя.

Процедура проверки должна включать:

• ежедневную визуальную проверку центральных органов управления
• ежемесячная функциональная проверка с использованием испытательного стенда в течение периода времени, достаточного для обеспечения правильной работы каждой аварийной лампы
• ежегодное испытание на полную разрядку

Вы должны принять необходимые меры предосторожности при проведении испытания на полную разрядку. Для перезарядки батарей может потребоваться до 24 часов. Здание не должно быть занято в течение всего процесса выгрузки. Рекомендуется вести надлежащие записи обо всех проводимых вами тестах.

Введение в аварийное освещение и пожарную безопасность

Законодательство об аварийном освещении

Постановление о нормативно-правовой реформе (пожарной безопасности) (RRFSO) 2005 г., вступившее в силу в октябре 2006 г., возлагает на ответственное лицо, контролирующее нежилые помещения и общие части многоквартирного дома (HMO), ответственность за безопасность каждого. в здании, работая, посещая или живя там. Эта обязанность по уходу включает в себя обеспечение аварийного освещения. Статья 14 (2) (h) RRFSO гласит:

«Аварийные пути и выходы, требующие освещения, должны быть обеспечены аварийным освещением достаточной интенсивности в случае выхода из строя их штатного освещения».

Аварийное освещение является частью обеспечения пожарной безопасности здания, и его нельзя игнорировать: как отмечает Отраслевой комитет по аварийному освещению (ICEL), который является главным органом Великобритании в области аварийного освещения и обеспечивает аккредитацию третьей стороны для компонентов и продуктов для аварийного освещения. светильники под эгидой Ассоциации светотехнической промышленности (LIA):

«Законодательное требование состоит в том, что нежилые здания должны быть безопасными в любое время, даже в случае отключения электроэнергии. Поэтому почти во всех таких зданиях должно быть установлено аварийное освещение».

Ответственное лицо

Общий стандарт аварийного освещения — BS 5266-1 (Свод правил аварийного освещения). Руководство Британского института стандартов (BSi) к этому кодексу описывает обязанности «ответственного лица» следующим образом:

«Ответственное лицо должно быть в состоянии продемонстрировать, что аппаратные средства систем пожарной безопасности и их техническое обслуживание адекватны для защиты пассажиров. Противопожарные изделия и связанные с ними услуги должны соответствовать своему назначению, должным образом устанавливаться и обслуживаться в соответствии с инструкциями производителя. или соответствующий британский стандарт». (Руководство по аварийному освещению, второе издание, 2012 г. , стр. 211)

Несмотря на то, что на практике эта обязанность заботы часто может быть разделена или делегирована, она остается пугающей перспективой для неспециалистов, которые ничего не знают о пожарной безопасности и оказываются в положении, когда они несут юридическую ответственность за защиту и благополучие других. внимание.

Ответственным лицом может быть любое лицо, имеющее некоторый контроль над зданием или территориями внутри него, включая, в частности, управляющие компании, арендодателей и агентов по аренде.

Системы аварийного освещения: что включено?

После оценки пожарного риска (FRA), в ходе которой будут выявлены различные вопросы, требующие решения, процедура в отношении аварийного освещения будет следующей:

• Планирование и проектирование системы
• Размещение светильников аварийного освещения (настенные/потолочные светильники и указатели)
• Стационарная установка всех фитингов
• Периодическое тестирование/обслуживание системы

Каждое здание имеет свои особые требования в отношении аварийного освещения, роль которого, как отмечалось выше, заключается в том, чтобы заменить обычное освещение в случае отключения электроэнергии или цепи. Конечно, эти уровни «нормального» освещения будут различаться даже в пределах отдельного здания. Различные внутренние помещения будут иметь разный уровень естественного освещения: например, помещения с внешними окнами имеют преимущество дневного света, в то время как незастекленные внутренние помещения, такие как коридоры и лестничные клетки, всегда должны быть обеспечены освещением.

Если здание занято в ночное время, обычно должно быть предусмотрено аварийное освещение во всех помещениях, включая те, которые освещены естественным путем в течение дня. Единственное исключение может быть в случае «заимствованного» света от наружных уличных фонарей (включаемых в часы нахождения в помещении): если это надежный источник освещения и достаточно проникает внутрь здания, чтобы осветить пути эвакуации, он иногда может считаться достаточным, в зависимости от того, кто будет их использовать. Как отмечается в оценке риска пожарной безопасности правительства Ее Величества: большие места скопления (май 2006 г. , стр. 28): «В исключительных случаях в тех частях помещений, которые используются персоналом, и где пути эвакуации являются простыми и прямыми, заимствованное освещение, например, от уличные фонари там, где они освещают пути эвакуации, могут быть приемлемы». Другими словами, люди, знакомые со зданием, могут безопасно эвакуироваться в темное время суток при заимствованном свете; однако для представителей общественности никогда не является приемлемой практикой использовать пути эвакуации, которые освещаются только такими средствами. В этом случае всегда должно быть предусмотрено аварийное освещение.

Что такое аварийное освещение?

В упомянутом выше руководстве BSi по аварийному освещению поясняется, что:

«Для целей британского и европейского стандарта BS EN 1838 «аварийное освещение» — это общий термин для оборудования, обеспечивающего освещение в случае сбоя питания основного освещения» (стр. 1). Существует два основных типа аварийного освещения: (i) аварийное эвакуационное освещение; (ii) резервное освещение (стр. 2).

Аварийное эвакуационное освещение определяется как «часть аварийного освещения, предназначенная для обеспечения безопасного выхода в случае отказа основного источника питания».

Резервное освещение определяется как «часть аварийного освещения, предназначенная для продолжения нормальной деятельности в случае отказа основного источника питания».

В руководстве также предлагается это важное различие между аварийным и резервным освещением: в то время как первое является частью противопожарной защиты здания, второе — нет (если только оно не соответствует тем же требованиям к конструкции оборудования и установке, что и системы аварийного эвакуационного освещения). Таким образом, с точки зрения обеспечения пожарной безопасности аварийное эвакуационное освещение является важным типом аварийного освещения и будет в центре внимания оставшейся части этой статьи.

Аварийное освещение

Существует три основных аспекта аварийного освещения эвакуации: 1) освещение путей эвакуации; 2) освещение открытой площадки/зоны антипаники; 3) освещение рабочей зоны повышенной опасности.

1. Освещение путей эвакуации — часть системы аварийного освещения, предназначенная для обеспечения быстрой и безопасной эвакуации из здания путем освещения путей эвакуации, таких как коридоры и лестничные клетки, а также местонахождения противопожарного оборудования, напр. огнетушители и оборудование для обеспечения безопасности/защиты, такое как ящики для ключей с аварийными ключами от выходных дверей. Таким образом, освещение путей эвакуации можно рассматривать как основное требование обеспечения пожарной безопасности во всех нежилых помещениях и общественных зонах больничных касс, независимо от их использования или уровня занятости.
2. Крупные общественные здания, такие как торговые центры, музеи, выставочные залы и т. д., привлекают значительное количество посетителей, которые не знакомы с планировкой помещений. Поэтому может возникнуть паника, если аварийная эвакуация будет вызвана звуком пожарной тревоги. Освещение открытых площадок / антипаника актуально в таких ситуациях, чтобы помочь в определении путей эвакуации и выходов и направлять людей к ним.
3. Рабочее освещение повышенной опасности — это особый тип аварийного освещения, предназначенный для обеспечения безопасности людей, вовлеченных в потенциально опасный процесс или ситуацию. Этого должно быть достаточно для реализации необходимых процедур отключения. Этот тип освещения будет применяться только в ограниченном диапазоне сценариев.

Вышеуказанные различия служат для того, чтобы подчеркнуть роль аварийного освещения в обеспечении пожарной безопасности, а также то, как оно адаптируется и применяется в каждом конкретном случае в соответствии с конкретным использованием и уровнями занятости конкретного здания и/или зон внутри него.

Где необходимо аварийное освещение?

Подробно, как отмечается в публикации правительства Ее Величества «Оценка риска пожарной безопасности: офисы и магазины» (стр. 100), система аварийного эвакуационного освещения обычно должна охватывать следующее:

• Каждая выходная дверь
• Пути эвакуации
• Пересечение коридоров
• Вне каждого конечного выхода и на внешних путях эвакуации
• Знаки аварийного выхода
• Лестничные марши, обеспечивающие достаточное освещение каждого марша
• Изменения уровня пола
• Комнаты без окон и туалеты площадью более 8 м²
• Противопожарное оборудование
• Пожарные извещатели
• Оборудование, которое необходимо отключить в аварийной ситуации
• Лифты
• Площади в помещениях более 60 м²

Нет необходимости предусматривать отдельные источники света (светильники) для каждого вышеперечисленного элемента, но общий уровень освещения должен быть достаточным, чтобы их можно было видеть и использовать.

Что такое светильники аварийного освещения?

Существует два основных типа светильников, соответствующим стандартом для которых является BS EN 60598-2-22: автономные и с централизованным питанием.

Автономный светильник, как следует из названия, содержит все основные компоненты (т. е. аккумулятор, зарядное устройство, блок управления, лампу, рассеиватель и любые средства тестирования или контроля), необходимые для работы в качестве независимого аварийного освещения. Как отмечается в Справочнике по аварийному освещению Ассоциации противопожарной защиты (FPA) (2012 г.), это наиболее распространенная форма аварийного освещения, которая обычно предназначена для крепления к стене или потолку для освещения определенной области или элемента здания. Типичным примером является монтируемый на поверхности прямоугольный потолочный светильник, хотя доступен широкий спектр автономных светильников, включая квадратные, круглые и встраиваемые/встраиваемые модели.

Светильники с централизованным питанием, также известные как «подчиненные», поскольку они не могут работать независимо, определяются в стандарте BS EN 60598-2-22 следующим образом: внутри светильника». Подчиненные светильники содержат лампу и часть механизма управления, но зарядное устройство, аккумулятор и часто устройство переключения расположены удаленно и обеспечивают питание ряда светильников. Опять же, сами светильники бывают разных форм и стилей. Справочник FPA, упомянутый выше, содержит полезную таблицу с указанием плюсов и минусов ведомых и автономных светильников (стр. 21):

Центральные источники питания		Автономный
Преимущества	Недостатки	Преимущества	Недостатки
Дешевле	Отдельная проводка	Простота / скорость установки	Ограниченная мощность лампы
Длительный срок службы батареи при обслуживании	Регулярное обслуживание батареи	Гибкий, расширяемый	Рабочий предел рабочей температуры батареи
Мало температурных эффектов	Потеря при пожаре центральной системы	Аккумуляторная комната не требуется	Аккумуляторы с коротким сроком службы
Простое/автоматическое тестирование	Батарейный шкаф часто требуется	Отсутствие регулярного обслуживания батареи	Не подходит для суровых или опасных сред
Мониторинг в режиме реального времени	Ограниченная гибкость	Нет потерь всей системы	Стоимость периодического тестирования выше

Постоянное, непостоянное и отключаемое аварийное освещение

Как отмечается в руководстве правительства Ее Величества по пожарной безопасности в офисах и магазинах, упомянутом выше:

«Аварийное эвакуационное освещение может быть как «постоянным», т. е. включенным все время, так и «непостоянным», которое работает только при выходе из строя основного освещения. Системы или отдельные осветительные приборы (светильники) рассчитаны на работу в течение и через три часа после отключения сетевого питания. На практике трехчасовой план является наиболее популярным и может помочь в сохранении ограниченного продолжительного использования помещений во время отключения электроэнергии (кроме аварийной ситуации)» (стр. 100). .

Техническое описание обслуживаемых аварийных светильников обычно имеет два значения люменов (мера светового потока, т. е. светового потока от источника света): значение для мощности при питании от сети и другое значение для мощности при питании от сети. аварийное освещение питается от резервной батареи. Последняя обычно составляет около 10 процентов от полной выработки.

Постоянное аварийное освещение часто доступно в виде переключаемых устройств. Это означает, что их можно переключать между поддерживаемым и неподдерживаемым режимами работы с помощью обычного настенного выключателя света. Это полезно в местах, где нет необходимости в постоянном освещении, например. лестничные клетки в многоэтажном многоквартирном доме, где свет требуется только тогда, когда кто-то поднимается по лестнице, а не на лифте. Аварийное освещение, конечно же, все равно загорится в случае сбоя питания, даже если переключатель находится в положении «выключено». Однако, как указано выше, мощность аварийного освещения будет составлять около 90 процентов ниже, чем обычно.

Недостатком необслуживаемого аварийного освещения является то, что состояние лампы можно установить только путем регулярных испытаний; бесполезно ждать отключения электричества, чтобы обнаружить, что оно не работает. Однако эту проблему можно решить, установив аварийные огни с самодиагностикой.

Там, где это возможно, обычно предпочтительнее необслуживаемый режим работы, поскольку он дешевле с точки зрения энергопотребления и срока службы компонентов фитинга. Однако в некоторых помещениях, таких как театры и кинотеатры, светильники должны гореть всегда, т. е. в поддерживаемом режиме, поэтому иногда выбора в этом вопросе нет.

Для постоянного аварийного освещения в местах, где обычно требуется высокий уровень освещенности, например, в коридорах офисных зданий, можно установить комбинированный или постоянный аварийный светильник. Этот тип устройства содержит две или более ламп, по крайней мере, одна из которых питается от аварийного источника питания, а остальные — от сети. Частью этих огней, питаемой от сети, обычно можно управлять с помощью обычных выключателей света. Как правило, все лампы будут гореть в нормальных условиях, но в случае сбоя подачи электроэнергии загорятся только аварийные лампы, питаемые от батареи.

Световые вывески

Аварийные светильники также доступны в качестве указателей; типичным примером является пиктограмма человека, бегущего через открытый дверной проем или к нему, со стрелкой направления. Другие также могут содержать некоторый текст, например. ‘Пожарный выход’. Эти осветительные приборы доступны как в обслуживаемых, так и в необслуживаемых версиях в различных стилях, от простого коробчатого типа до элегантного дизайна «лезвие» с тонким корпусом. Они могут крепиться к стене или потолку или подвешиваться к высоким потолкам с помощью декоративных цепей. Пиктограммы и пиктограммы с текстом не должны смешиваться в одном помещении.

Другой тип светового знака — это фотолюминесцентный или «светящийся в темноте» стиль, на котором снова изображен бегущий человек со стрелкой направления и дверным проемом, а также слова «Выход» или «Пожарный выход». Они доступны в трех различных размерах для настенного монтажа. Это не светильники как таковые, а служат для обозначения пути эвакуации при пожаре.

Обратите внимание, что самосветящиеся и фотолюминесцентные вывески не засчитываются в требования к аварийному освещению помещений и по-прежнему требуют установки рядом с ними стандартного светильника, как если бы они были простыми пластиковыми вывесками.

Направляющее оборудование

Фотолюминесцентная маркировочная лента, краска и диски для пола также полезны для маркировки путей эвакуации на низком уровне, особенно при изменении уровня в здании, например, при перекрытии. лестничные клетки и неровный пол. Как отмечено выше в руководстве правительства Ее Величества (стр. 101):

«В дополнение к аварийному эвакуационному освещению людям, особенно тем, кто не знаком с помещением, можно помочь определить пути выхода с помощью оборудования для навигации. Системы навигации обычно состоят из фотолюминесцентного материала, линий светодиодов или полосок миниатюрных лампы, образующие непрерывный размеченный путь эвакуации на нижнем уровне. Эти системы оказались особенно эффективными, когда людям приходится спасаться через дым, а также для слабовидящих людей. в многоэтажных помещениях они могут указать людям пути эвакуации, которые редко используются».

Светодиодное аварийное освещение: путь вперед?

Поскольку все больше внимания уделяется защите окружающей среды, а также экономии энергии и затрат, светодиоды (светоизлучающие диоды) становятся все более популярными источниками света для светильников аварийного освещения. Кроме того, в настоящее время правительство предлагает финансовые стимулы для перехода на продукты с низким энергопотреблением: схема Enhanced Capital Allowance (ECA) позволяет предприятиям требовать 100-процентную надбавку к капиталу в первый год на инвестиции в определенное энергосберегающее оборудование против налогооблагаемой прибыли период инвестирования.

Светодиоды не содержат ртути, а их низкое энергопотребление, высокая эффективность и длительный срок службы (обычно 10 лет) означают, что они более безопасны для окружающей среды, чем почти любой другой тип источника света. Они включаются мгновенно, в отличие от некоторых энергосберегающих ламп, а тот факт, что они намного меньше, чем, например, традиционная люминесцентная лампа, означает, что в аварийных светильниках есть место для гораздо более стильного дизайна. Современные модели даже включают три самопроверки: непрерывный тест батареи, тест лампы и тест продолжительности. В течение всего срока службы продукта это означает значительное снижение затрат на техническое обслуживание.

Техническое обслуживание и проверка аварийного освещения

Государственные директивы (Оценка риска пожарной безопасности: офисы и магазины, стр. 101) гласят, что все системы аварийного эвакуационного освещения должны регулярно проверяться и должным образом обслуживаться в соответствии с надлежащим стандартом (например, BS 5266 — Свод правил по аварийному освещению помещений). Это испытание традиционно проводится вручную, хотя, как отмечалось выше, аварийные светильники доступны с устройством самотестирования.

В зависимости от типа установки обученный персонал должен иметь возможность самостоятельно проводить большинство стандартных испытаний. Поскольку методы испытаний могут различаться, могут возникнуть некоторые сомнения, и в этом случае рекомендуется обратиться за советом к поставщику или другому компетентному лицу.

Типичный тест проводится с помощью переключателя с ключом, расположенного либо рядом с платой главного предохранителя, либо рядом с соответствующими выключателями освещения. Это также известно как переключатель с «секретным ключом», поскольку он предназначен для проверки аварийного освещения и предотвращения несанкционированного использования тестового переключателя.

Тестирование обычно включает следующее:

• Ежедневная визуальная проверка любых центральных органов управления, если установлена ​​система с централизованным питанием и подчиненными светильниками;
• Ежемесячная функциональная проверка с использованием испытательного стенда в течение периода времени, достаточного для того, чтобы убедиться, что каждая аварийная лампа горит; и
• Ежегодное испытание на полную разрядку, чтобы убедиться, что лампы горят в течение периода полной разрядки (обычно 3 часа) и перезаряжаются батареи

Особую осторожность следует соблюдать после испытания на полную разрядку. Для перезарядки батарей обычно требуется 24 часа, и помещения не должны повторно заниматься до тех пор, пока система аварийного освещения не будет полностью функционировать, если не были приняты альтернативные меры.

Лучше всего вести запись всех испытаний в журнале пожарной безопасности.

Цифровой адресный интерфейс освещения (DALI)

В авангарде технологий аварийного освещения находится DALI — международный стандарт, созданный специально для цифрового управления освещением. Это гарантирует совместимость продуктов разных производителей и, таким образом, позволяет комбинировать световые решения и различные типы светильников в одной установке. Адресная система аварийного освещения DALI также выполняет все необходимые запланированные тесты в соответствии с BS 5266: каждый светильник в системе сообщает результаты своих тестов на центральную панель или компьютер, и в случае обнаружения неисправности уникальный адрес светильника означает, что сразу определяется источник и характер проблемы.
