Фидер антенны: Фидер (радиотехника) — это… Что такое Фидер (радиотехника)?

Содержание

Антенно-фидерные устройства. | Основы электроакустики

Антенно-фидерное устройство (АФУ) — совокупность антенны и фидерного тракта, входящая в качестве составной части в радиоэлектронное изделие, образец, комплекс. АФУ используются для передачи сигналов в системах радиосвязи, радиовещания, телевидения, а также других радиотехнических системах, использующих для передачи сигналов радиоволны. Функция антенны заключается в излучении или приеме электромагнитных волн. Электрическое подключение антенны к источнику (потребителю) может быть непосредственным, а может осуществляться с помощью линии передачи, оснащенной радиочастотными соединителями, т.е. с помощью фидера. Функция фидера — в передаче электромагнитного колебания от радиопередатчика ко входу антенны и передаче электромагнитного колебания от антенны к радиоприемнику.

Антенны   Передающая антенна преобразует энергию волн, поступающих по фидеру от передатчика к антенне, в энергию свободных колебаний, распространяющихся в окружающем пространстве.

Передающая антенна должна не просто излучать электромагнитные волны, а обеспечивать наиболее рациональное распределение энергии в пространстве. В связи с этим одной из основных характеристик передающих антенн является диаграмма направленности (ДН) — зависимость излучаемого поля от положения точки наблюдения (точка наблюдения должна находиться в дальней зоне — на неизменно большом расстоянии от антенны). Требования к направленности колеблются в очень широких пределах от близких к направленным (системы радиовещания и эфирного телевидения) до резко выраженной направленности в определенном направлении (дальняя космическая радиосвязь, радиолокация, радиоастрономия и т. д.). Направленность позволяет без увеличения мощности передатчика увеличить мощность поля, излучаемого в данном направлении, а также позволяет уменьшать помехи соседним радиотехническим системам, то есть способствует решению проблемы электромагнитной совместимости (ЭМС). Направленность можно получить только когда размеры антенны существенно превышают длину волны колебаний.

Приёмная антенна улавливает энергию свободных колебаний и превращает её в энергию волн, которая поступает по фидеру на вход приемника. Для приемных антенн диаграмма направленности (ДН) — это зависимость тока в нагрузке антенны, то есть в конечном счете в приемнике, или ЭДС наводимой на входе приемника, от направления прихода электромагнитной волны, облучающей антенну. Наличие направленных свойств у приемных антенн позволяет не только увеличивать мощность выделяемую током в нагрузке, но и существенно ослаблять приём различного рода помех, то есть повышает качество приёма. Любую передающую антенну можно использовать и для приёма электромагнитных волн и вообще говоря, наоборот, однако из этого не следует что они одинаковы по конструкции. Электромагнитная энергия от передающего устройства к антенне и от антенны к приемному устройству передается с помощью фидерного тракта.

Фидеры Важную роль в работе антенных устройств играет линия передач (фидер), которая передаёт энергию от генератора к антенне (в передающем режиме) или от антенны к приёмнику (в режиме приёма). Основные требования к фидеру сводятся к его электрогерметичности (отсутствию излучения энергии из фидера) и малым тепловым потерям. В передающем режиме волновое сопротивление фидера должно быть согласовано с входным сопротивлением антенны (что обеспечивает в фидере режим бегущей волны) и с выходом передатчика (для максимальной отдачи мощности). В приёмном режиме согласование входа приёмника с волновым сопротивлением фидера обеспечивает в последнем режим бегущей волны. Согласование же волнового сопротивления фидера с сопротивлением нагрузки — условие максимальной отдачи мощности в нагрузку приёмника. В зависимости от диапазона радиоволн применяют различные типы фидеров:     двух или много-проводные воздушные фидеры



  Волноводы В спутниковых системах связи в качестве фидеров используют круглые, эллиптические и прямоугольные волноводы и коаксиальные кабели. Волноводы в качестве линий передачи СВЧ колебаний, как правило, применяют на частотах свыше 2 ГГц. Круглые волноводы позволяют передавать две волны, имеющие ортогональные поляризации. Основным типом волн является волна Н01. В отечественной технике нашли применение волноводы диаметром 70 мм, используемые в диапазоне 4, 6, 8 ГГц. Затухание ЭМВ в круглом волноводе зависит от его диаметра и рабочей частоты. Для волноводов эллиптических — волной основного типа является волна Н01. Конструктивно он представляет собой полую гофрированную трубу, изготовленную из медной отожженной ленты, на которую наложены защитные оболочки. Такие волноводы получили название ЭВГ (эллиптический волновод гофрированный). Они выпускаются для диапазонов 2, 4, 6, 8, 11 ГГц и отличаются друг от друга размерами и затуханием, изготавливаются требуемой длины без фланцевых соединений и, как правило, при транспортировке наматываются на барабан. Недостатком ЭВГ является относительно большое значение коэффициента отражения. Широкое применение в качестве фидерных трактов нашли волноводы прямоугольного сечения. В них используется основной тип волны Н10. Такие волноводы могут быть жесткой или гибкой конструкции, различной длины. Соединение отрезков волновода осуществляется с помощью фланцев. Подобные волноводы используются в малоканальных СКС в тракте передачи.

Коаксиальные кабели обеспечивают передачу волны типа ТЕМ (плоская поперечная бегущая волна). Коаксиальные кабели имеют маркировку: РК-75-18-12 РК- радиочастотный кабель. Где: 75- волновое сопротивление, Ом; 18- внутренний диаметр внешнего проводника, мм;12- 1- полиэтилен, 2- номер разработки кабеля.

В станциях спутниковой связи коаксиальные кабели используют в тракте приема. В отдельных конструкциях волноводных трактов может применяться специальная система осушки, предназначенная для осушения воздуха во внутренних объемах волноводов. Такие системы нашли применение в линиях передачи энергии с повышенной мощностью сигнала.К элементам фидерных трактов, кроме того, относят: поляризационные селекторы; поляризаторы; циркуляторы.



Требования охраны труда при обслуживании антенно-мачтовых сооружений и антенно-фидерных устройств / КонсультантПлюс

Требования охраны труда при обслуживании антенно-мачтовых

сооружений и антенно-фидерных устройств

82. Опасной зоной вокруг мачт и башен при эксплуатации считается зона, граница которой находится от центра основания опоры на расстоянии, равном 1/3 ее высоты.

При работах в опасной зоне разрешается находиться только работникам, непосредственно связанным с выполнением работ. Работы должны выполняться с использованием СИЗ головы (защитных касок).

На антенных полях передающих радиостанций, телецентров, телевизионных ретрансляторов запрещается нахождение лиц, не связанных с их обслуживанием.

83. Подъем работников на антенно-мачтовые сооружения (далее — АМС) запрещается:

1) во время грозы;

2) при гололеде, сильном дожде, снегопаде или тумане;

3) без соответствующих СИЗ;

4) при скорости ветра выше 12 м/с;

5) в темное время суток;

6) на подъемном устройстве, срок очередного испытания которого истек.

В пролетах трубчатых опор, ограниченных сплошными перекрытиями с откидными люками запрещается одновременное перемещение более чем одного работника.

84. Работы на опорах в темное время суток допускаются только во время устранения аварий и ликвидации последствий стихийных бедствий при условии надлежащего освещения мест производства работ.

85. Работники, обслуживающие АМС и антенно-фидерные устройства (далее — АФУ), при выполнении работ обязаны соблюдать следующие требования:

1) окраску опоры производить с использованием лестниц, подмостей, люльки;

2) работы выполнять с применением соответствующих СИЗ. При этом подошва специальной обуви не должна иметь металлических гвоздей.

86. Работы на высоте при обслуживании и ремонте АМС должны выполняться не менее чем двумя работниками, один из которых является наблюдающим.

Наблюдающий должен находиться вне опасной зоны и иметь при себе СИЗ от падения с высоты.

При выполнении работ необходимо соблюдать требования Правил по охране труда при работе на высоте.

87. Сварочные работы разрешается производить с инвентарной люльки подъемного устройства при условии подвески люльки к грузовому канату через изолятор и принятия мер против ее падения.

88. Во время грозы или при ее приближении работы на антенном поле должны быть прекращены, а работники переведены в помещение.

89. На передающих центрах во время одновременного действия нескольких передатчиков работа на опорах, антеннах и фидерах разрешается только после установки переносных заземлений.

90. Работать на АМС и АФУ действующих передающих центров и радиостанций допускается только с разрешения старшего по смене, выдаваемого для производства работ на каждом сооружении и устройстве.

91. АФУ приемных центров обслуживаются без оформления наряда-допуска с записью в оперативном журнале.

92. Разрешение на выполнение работ на АМС выдается старшим по смене после выполнения мероприятий, предусмотренных технологическим регламентом, с соблюдением требований пунктов 85 — 89 Правил.

93. На антенном коммутаторе работник, производящий отключение, вывешивает запрещающий плакат «Не включать! Работают люди».

94. Если у передатчика только одна антенна и работы на ней или фидере антенны ведутся при отключенном передатчике, работы могут выполняться без оформления наряда-допуска с оформлением записи в оперативном журнале.

Старший по смене в этом случае должен отключить разъединитель или рубильник механической блокировки передатчика и вывесить на нем запрещающий плакат «Не включать! Работают люди».

На передатчике с жезловой блокировкой ключ от замка рубильника или разъединителя блокировки выдается ответственному руководителю работ под расписку в оперативном журнале.

95. Работы на фидерных опорах и порталах с несколькими фидерами, из которых хотя бы один находится под напряжением, должны производиться двумя работниками, один из которых должен иметь группу по электробезопасности не ниже IV, другой — не ниже III группы по электробезопасности в соответствии с требованиями Правил по охране труда при эксплуатации электроустановок <21>.

———————————

<21> Приказ Минтруда России от 24 июля 2013 г. N 328н.

Противофазные провода участка фидера передающей антенны, на котором ведутся работы, должны быть закорочены между собой с обеих сторон и заземлены.

Запрещаются ремонтные и другие работы на верхнем фидере, если нижний фидер находится под напряжением.

96. При любых коммутаторах и любой схеме коммутации перед переключением антенны необходимо предварительно выключить анодное напряжение на передатчике.

Работники на антенном поле или внутри антенных павильонов или технических зданий должны переключать фидерные линии в соответствии с инструкцией, в которой учтены существующая на радиоцентре система коммутации и особенности установленного там оборудования.

Перед переключением антенн на фидерном столбе или в отдельном помещении дежурный должен отключить анодное напряжение на передатчике, наложить заземление на фидер, вывесить на разъединитель блокировки плакат «Не включать! Работают люди».

Заземление накладывается на фидер, если переход на другую антенну осуществляется без переключателя, снабженного штурвальным приводом.

Анодные напряжения на передатчик могут быть поданы только после закрытия наряда. Дежурный отключает заземление и снимает запрещающие плакаты.

97. Настройка АФУ передающих радиоцентров и измерения на них, связанные с подключением приводов к частям антенны или фидера, находящихся под напряжением, должны выполняться не менее чем двумя работниками, один из которых должен иметь IV группу по электробезопасности, другие — III группу по электробезопасности в соответствии с требованиями Правил по охране труда при эксплуатации электроустановок <22>.

———————————

<22> Приказ Минтруда России от 24 июля 2013 г. N 328н.

Работы должны выполняться с оформлением наряда-допуска.

Перед началом настройки или измерений работник с IV группой по электробезопасности должен убедиться в отсутствии постоянного напряжения на антенне или фидере и исправности высокочастотных дросселей, предназначенных для стекания статических зарядов.

98. При совместном расположении на опоре АФУ, относящихся к телевизионным, ультракоротковолновым частотной модуляции передатчикам, РРС, работы на опоре разрешаются при условии, что напряженность ЭМП на рабочем месте не превышает установленных гигиенических нормативов <23>. В остальных случаях работы должны производиться при отключении соответствующих передающих устройств.

———————————

<23> Постановление Главного государственного санитарного врача Российской Федерации от 21 июня 2016 г. N 81 «Об утверждении СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах» (зарегистрирован Минюстом России 8 августа 2016 г., регистрационный N 43153).

99. Движение транспорта по антенному полю допускается только по трассам, установленным работодателем.

Движение транспорта вне установленных трасс допускается с разрешения работодателя или уполномоченного работодателем должностного лица.

Разрешение выдается на каждую поездку с назначением сопровождающих на время проезда транспорта. При этом должны быть определены места возможных стоянок на антенном поле.

100. Основания антенн-мачт, изолированных от земли, должны быть обнесены оградой с запирающейся калиткой. На ограждении следует вывешивать знак безопасности «Осторожно! Электрическое напряжение». Ключ от замка двери ограждения должен находиться у начальника дежурной смены и выдаваться под расписку в оперативном журнале.

101. В случаях, когда на опоре смонтировано постоянно действующее оборудование нескольких организаций, организацией, на балансе которой находится опора (головная организация), должен быть разработан и утвержден порядок производства работ на опоре организациями-владельцами оборудования, содержащий порядок оформления и выдачи нарядов-допусков на производство работ с повышенной опасностью.

102. При работе на опорах работники должны быть снабжены средствами связи (приемно-передающей радиостанцией, мегафоном, телефоном или переговорным устройством).

103. Подъем на опоры на когтях разрешается при высоте опор не более 16 м.

104. Подъем на опоры высотой более 16 м разрешается:

1) в люльке, поднимаемой с помощью ручной или электрической (при высоте опор более 60 м) лебедки;

2) в лифте;

3) по специально оборудованной лестнице.

105. Во время подъема и работы в люльке инструмент должен быть привязан к конструкции люльки. Мелкий инструмент и детали должны находиться в монтерской сумке, прикрепленной к люльке.

Запрещается класть на конструкции опоры инструмент и другие предметы.

106. При выполнении работ на антенных полях и в помещениях передающих радиостанций должны быть приняты меры безопасности, исключающие поражение работников электрическим током, а также возгорание или взрыв горючих веществ от воздействия электрического тока, наводимого ЭМП на резонирующие колебательные контуры из металлоконструкций, канатов и проводов.

107. В целях защиты работников от наводимого напряжения следует использовать:

1) изоляцию (секционирование изоляторами) несущих канатов, в частности строп монтажных кранов;

2) заземление металлоконструкций и неизолированных (открытых) частей конструкций, шин проводов;

3) шунтирование электрических цепей конденсаторами;

4) подключение к токопроводящим цепям и контурам расстраивающих высокочастотных контуров или элементов;

5) экранирование оборудования и конструкций.

Главный фидер — Большая Энциклопедия Нефти и Газа, статья, страница 1

Главный фидер

Cтраница 1


Главный фидер имеет ZB.  [2]

Главные фидеры башни ТТЦ представляют собой медные герметизированные трубы диаметром 200 мм с центральной изолированной жилой. К каждой антенне ВЧ энергия подводится по отдельному, своему фидеру.  [3]

Главный фидер антенны ЧМ вещания закрепляют подобно-фидеру турникетной антенны.  [4]

В этих точках главный фидер разветвляется на два распределительных фидера, идущих вправо и влево от точек разветвления. Следовательно, в точках разветвления имеется два параллельно включенных сопротивления: сопротивления левого и правого участков распределительных фидеров.  [5]

Для согласования антенны с главным фидером применяется индуктивный шлейф или четвертьволновая вставка.  [6]

При этом при изменении точек подключения главного фидера входные сопротивления левой и правой полуантенн должны оставаться неизменными.  [7]

Общий вид и детали крепления турникетной телевизионной антенны и главного фидера показаны на рис. 12.20. Ниже площадки, на которой установлена турникетная антенна, видна верхняя часть четырехгранной призматической конструкции высотой 25 м, на которой размещены вибраторы антенны ЧМ вещания.  [8]

Приемные антенны типа СГ выполняются аналогично передающим, только в качестве главного фидера, как правило, применяется стандартный воздушный четырехпроводлый фидер, обладающий ф 208 ом.  [9]

Антенна разрешает работать на любой волне довольно широкого диапазона воля, однако главный фидер антенны и фидер пассивного рефлектора настраиваются только на две любые рабочие волны в заданном диапазоне. Схемы настройки будут подробно рассмотрены в гл.  [11]

Практически, в условиях промышленной эксплуатации, аварийная остановка компрессора от обесточивания главного фидера — явление весьма редкое.  [12]

Это улучшило согласование входного сопротивления симметричных вибраторов с волновым сопротивлением распределительных фидеров и всей антенны с главным фидером, что позволяет работать на указанной антенне в двух близких и узких диапазонах волн. В этом случае рефлектор при смене волн остается примерно на нужном расстоянии от антенны, что очень существенно для сохранения характеристики направленности и коэффициента усиления.  [13]

Дело в том, что при параллельном соединении многих фидерных линий входное сопротивление антенны в точках присоединения главного фидера может оказаться слишком малым и согласование антенны с питающим фидером неудовлетворительным. При естественных коэффициентах бегущей волны, значительно отличающихся от единицы ( KI 0 2 — 0 1), фидерная линия работает в неустойчивом режиме: на фидере могут возникать перенапряжения, пробои, факельные истечения. Кроме того, при малых коэффициентах бегущей волны на отдельных участках линии фидер становится весьма чувствительным к атмосферным влияниям.  [14]

Для поворота направления главного излучения влево снимается перемычка Л Л и к зажимам Л Л подключаются концы аб главного фидера. Закорачивание зажимов Л Л и включение концов аб к зажимам П П позволяет повернуть направление главного излучения вправо на тот же угол.  [15]

Страницы:      1    2    3

АГ-433 — ООО «Ратеос»

Антенна разработана для установки на металлических гаражах, контейнерах и подобных объектах, и имеет особо прочную цельнометаллическую конструкцию, устойчивую к механическим повреждениям и воздействиям внешней среды, а также не требующую использования дорогостоящих средств грозозащиты (грозоразрядников).

Внимание! Для эффективной работы антенны требуется установка её на металлическое основание размером минимум 1х1 м.

Антенна состоит из стального стакана, залитого эпоксидной смолой, основания с крепежными винтами и фидера с устройством согласования.

Антенна комплектуется неразъемным фидером (кабель RG-58) длиной 3 метра. Если необходимо удлинить фидер, то следует использовать дополнительный отрезок кабе­ля с парой кабельных разъемов. Соединение отрезков кабеля пайкой не допускается. Коакси­альный кабель, используемый для удлинения фидера, должен иметь волновое сопротивление 50 Ом. Следует помнить, что при удлинении кабеля увеличиваются потери. Отрезок кабеля широко распространенных марок с затуханием 0,3 дБ/м длиной 10 м вносит потери около 3 дБ, что соответствует снижению мощности сигнала в 2 раза, а длиной 30 м — потери около 10 дБ, что соответствует снижению мощности в 10 раз. Увеличение потерь в кабеле может свести на нет весь выигрыш, который будет получен за счет поднятия антенны, поэтому не следует удлинять кабель без необходимости. Для фидера длиной более 10-20 м рекомендуется использовать марки кабеля с малыми потерями (порядка 0,1 дБ/м).

Лучший с точки зрения снижения потерь и увеличения дальности связи вариант — использовать радиомодем «Спектр 433» в пылевлагозащитном исполнении IP65. Его можно установить в непосредственной близости от антенны (на той же мачте) и полностью избежать потерь в антенном кабеле.

Внимание! Чтобы обеспечить защиту от попадания грозового разряда, основание антенны необходимо надежно заземлить. Использовать в качестве контура заземления трубы водопровода, отопления и т.п. не допускается.



Антенна обычно устанавливается на металлической крыше объекта так, чтобы обеспечить прямую видимость удаленных антенн системы или, по крайней мере, минимум препятствий распространению радиоволн. Антенну следует размещать на максимально возможном расстоянии от линий электрических сетей, массивных металлических предметов (находящихся над плоскостью крыши) и стен, особенно железобетонных.

В крыше сверлятся три отверстия (под крепежные винты М8 и фидер). Необходимо обеспечить надежный контакт основания с металлической крышей, поэтому в месте установки следует очистить поверхность от краски, ржавчины и т.п., после чего закрепить антенну гайками с контргайками или гроверными шайбами. Если крыша неметаллическая, то на нее необходимо уложить металлический лист (минимум 1м х 1м), в центре которого установить антенну. После установки антенну можно покрасить в цвет крыши для маскировки.

Если прямой видимости нет, рекомендуется оценить возможные пути распространения радиоволн и попробовать несколько мест установки антенны (если есть такая возможность), после чего выбрать оптимальное. Распространение радиоволн в условиях городской застройки имеет гораздо более сложный характер, чем в открытом пространстве. Это связано с отражением радиоволн от препятствий, их ослаблением при прохождении через здания и наложением основной и отраженных волн в пространстве. В кирпичной застройке основную роль играют проходящие сигналы, а в железобетонной – отраженные. В плотной застройке и при наличии вблизи антенны отражающих поверхностей, перемещением антенны на несколько метров можно иногда существенно улучшить связь.

Не следует без необходимости удлинять фидер, поскольку это вносит потери в радиосигнал.

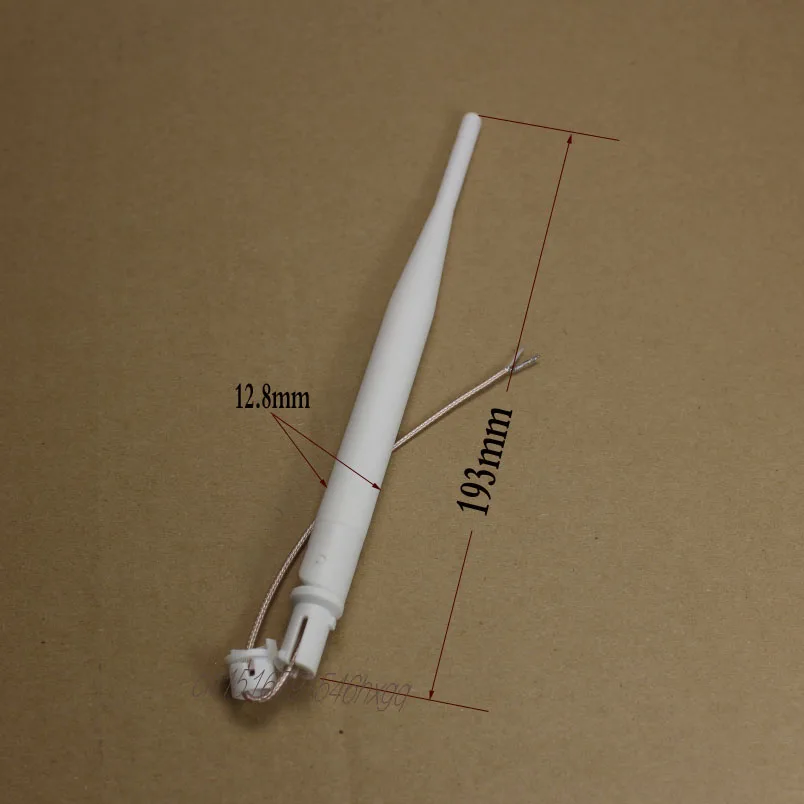

Что такое фидер и где используется фидерный кабель

Фидер – термин, широко применяемый в радиотехнике и связи для обозначения радиочастотного кабеля с армированными соединителями, который предназначен для передачи сигнала от его источника к антенне без изменений.

Если правильно осуществить подбор и монтаж фидерного кабеля, то он сможет прослужить без необходимости в ремонте на протяжении 10-15 лет. При этом срок службы провода не изменится даже в том случае, если его применение будет осуществляться в сложных погодных и климатических условиях.

Из чего состоит фидерный кабель

Чтобы передача сигнала с помощью фидера была максимально точной, для него используют полужесткий радиочастотный кабель с большими габаритами. Если антенна находится далеко от источника сигнала, то для того, чтобы обеспечить кабель нужной длины, используют соединение с помощью сварных проводников. Они могут быть как с внешней, так и с внутренней стороны кабеля.

Поскольку итоговая конструкция получается громоздкой, сложно протянуть и подключить фидер к аппаратуре. Из-за этого используют вставки из коротких, тонких радиочастотных кабелей – джамперов, что приводит к незначительной потере допустимой мощности тракта. Чтобы этого не происходило, необходимо выбирать для джамперов радиочастотные кабели, которые не приводят к снижению мощностей. Если джампер небольшого размера, то достигнуть такого эффекта можно при помощи изоляции из фторопласта.

Как выбрать фидер

Кабель фидерный – устройство, от которого зависит качество связи передатчика с антенной. Поскольку в основном такой тип кабелей используется для обеспечения сигнала сотовой связи, важно, чтобы он был достаточно мощным, качественным и правильно протянутым от основной установки, выдающей радиосигнал, к антенне, которая транслирует этот сигнал на большие расстояния.

Фидер можно встретить в любом оборудовании, излучающем или принимающем радиосигнал. Есть он и в персональных компьютерах. Если вам необходимо подобрать фидерный кабель с хорошими свойствами по передаче сигнала, стоит отталкиваться прежде всего от того, для каких целей он будет использоваться впоследствии.

В процессе подбора обратите внимание на такие факторы, как:

  • показатель волнового сопротивления тракта;
  • затухание фидера на рабочей частоте источника сигнала;
  • средняя мощность кабеля на частоте передатчика;
  • присоединительный канал на выходе передатчика и входе антенны;
  • КСВн тракта;
  • условия, в которых кабель будет использоваться для передачи сигнала – температура окружающей среды, попадание на кабель солнечных лучей, жидкости во время грозы, дождя, общую влажность среды, через которую его протаскивают. От этих параметров зависит то, насколько точно будет передан радиочастотный сигнал, а также то, из каких материалов фидер придется приобрести. Обмотка кабеля, используемого в жестких климатических и иных условиях, должна успешно выдерживать воздействие на неё окружающей среды;
  • условия монтажа – допустимые пределы растяжения, изгиба, материалы, использованные в процессе его крепления и тип монтажа, который был при этом использован. На точность монтажа может оказать влияние даже температура воздуха, которая была в этот момент;
  • стоимость кабеля, креплений для него и монтажа.

О фидере известно также то, что он может использоваться в составе антенно-фидерного устройства. При этом его конструкция может предусматривать как раздельный тип крепления, так и выполнение в виде единого, нераздельного устройства по разным причинам. Обычно это необходимо для снижения стоимости устройства или уменьшения его в размерах.

Фидер (радиотехника) — Wikiwand

Фи́дер (англ. feeder от feed — питать) — электрическая цепь (линия передачи) и вспомогательные устройства, с помощью которых энергия радиочастотного сигнала подводится от радиопередатчика к антенне или от антенны к радиоприёмнику[1]. Под вспомогательными устройствами понимают соединители, вентили, фазовращатели и т. д.

Не следует отождествлять фидер и линию передачи (металлический волновод, коаксиальный кабель и т. д.): линия передачи может быть частью фидера или же его частным случаем (при отсутствии вспомогательных устройств). Не является фидером линия передачи, не соединённая с антенной, используемая в иных целях. Термин фидерная линия является некорректным[1].

Классификация

Фидеры следует классифицировать по типу линии передачи, типу радиочастотных соединителей и прочих функциональных узлов, входящих в состав фидера.

Открытые фидеры

К открытым фидерам относят неэкранированные проводные линии, диэлектрические волноводы, линзовые и зеркальные квазиоптические линии.

Закрытые фидеры

К закрытым фидерам относят экранированные линии (например, радиочастотный кабель, симметричные полосковые линии) и металлические радиоволноводы.

Преимущество закрытых фидеров — независимость поля внутренней канализируемой волны от внешних полей.

Конструкция

Конструкция фидера определяется частотой источника. Обычно используется следующее разделение:

  • до 3 МГц — экранированные и неэкранированные проводные линии, например, витые пары;
  • от 3 МГц до 3 ГГц — коаксиальные кабели;
  • от 3 ГГц до 300 ГГц — металлические и диэлектрические радиоволноводы;
  • свыше 300 ГГц — квазиоптические линии.

Антенно-фидерное устройство

Совокупность антенны и фидерного тракта, входящую в качестве составной части в радиоэлектронное изделие, образец, комплекс, систему, называют антенно-фидерным устройством[2].

Антенна и её фидер могут выполняться в виде единого (нераздельного) устройства по конструктивным, технологическим, эксплуатационным и др. причинам, для снижения стоимости, массы и исключения потерь в радиочастотных соединителях.

См. также

Примечания

  1. 1 2 ГОСТ 24375-80. Радиосвязь. Термины и определения.
  2. ↑ Геннадиева Е. Г., Дождиков В. Г., Кульба А. В. и др. Краткий энциклопедический словарь по радиоэлектронике и радиопромышленности / Под ред. В. Н. Саблина. М.: Диво, 2006.

Этот раздел не завершён.Вы поможете проекту, исправив и дополнив его.

Это заготовка статьи о телекоммуникациях. Вы можете помочь проекту, дополнив её.

Электрический фидер: что это, устройство, назначение

Владельцу дома приходится осваивать огромное количество информации, которое с профессиональной деятельностью не связано никак. Просто иначе общение с представителями различных организаций, поставляющих нам услуги, «не идет». Очень немногие могут объяснить простым языком, что случилось или что им надо. Вот и приходится быть в курсе большинства используемых ими терминов. Например, при подключении к электросети или при отсутствии света речь часто идет про «электрический фидер». Причем сами электрики не всегда могут объяснить что это такое.

Содержание статьи

Определение

Однозначно сказать, что такое электрический фидер никто не может. Слишком широкое определение, которое подходит для различных частей схемы электропитания: от некоторых устройств системы электропередачи до участка кабеля. Давайте разбираться, чтобы иметь понятие о чем идет речь. Сразу скажем, что будем говорить о фидере в электроснабжении или радиопередаче.

Термин «фидер» используется и в рыбной ловле. Встречается и в пейнтболе и некоторых других областях. У рыболовов переводится как кормушка. А все потому что английское слово многозначное. Происходит от feed — корм, питание, подача, снабжение топливом. Есть еще целая куча других значений.

Слово «фидер» произошло от английского feeder, что в одном из вариантов переводится как «линия электропередачи». Но у нас под этим названием в разных ситуациях понимают разные части схемы. В учебных пособиях или нормативах точных определений нет. В учебнике 1950 года есть такое определение: «Фидер — это линия электропередачи от распределительного устройства (щита) к другому щиту или крупному узлу. »

На линии электропередач от электростанции есть, как минимум, два фидера

То есть, по сути, электрический фидер — это некоторый участок линий электропитания. Но включает он только линии электропередач и устройства, через которые они подключаются? А по-разному. Зависит от ситуации. В основном этим понятием оперируют специалисты. Но в различных ситуациях приходится с ними общаться, так что надо знать о чем они говорят. Иначе понять их невозможно.

Что называют радиофидер

Проще всего разобраться с терминологией, приведя конкретные примеры. Для начала рассмотрим радиофидер. Тут практически не бывает разночтений, так как схемы типичны. На рисунке ниже представлена схема организации радиосвязи. Есть приемник и передатчик сигналов. Есть приемная и передающие антенны. Между приемником/передатчиком и антенной существует кабельная связь (коаксиальный кабель), по которой передается сигнал. Так вот, этот участок кабеля и называют радиофидером.

Схема организации радиоканала

Чтобы еще больше конкретизировать, что такое фидер в радиосвязи, рассмотрим обычную антенну, одну из тех, которые стоят у нас на приеме радио или телесигнала. Это приемная сторона схемы, а приемником является радио или телевизор.

Один их вариантов бытовых антенн (фидер — это кусок кабеля)

Как видите на рисунке, фидер антенны — это кусок кабеля, который идет к приемнику. Конструкции антенн могут быть разными, но фидер у них есть всегда.

Еще примеры антенных фидеров

Если подводить итог, то для антенн фидер — это участок кабеля, по которому сигнал передается от антенны к приемнику, или от передатчика к антенне. С этим все просто.

Электрический фидер

Разобраться с тем, что такое фидер в сети электроснабжения сложнее. Это потому что данное понятие не определено и используют его по-разному. Фидером могут назвать участок кабеля между рубильником и распределительной сетью, рубильник ввода, трансформатор и подключенные к нему устройства, кабель — от трансформатора до щита и т.д. Давайте разбираться на примере подстанций.

Один из примеров подстанции

На этом рисунке представлена схема одной из подстанций на четыре участка. На каждый участок идет свой электрофидер с соответствующими устройствами. В данном случае фидером называют:

  • Участок кабеля от рубильника Ф4 до рубильника на ТП1. Это так называемое «узкое понятие». Его применяют когда повредился участок кабеля.
  • Весь участок сети — от рубильника Ф4 до устройств, к которым подключены линии уходящие за пределы подстанции. На рисунке эта та зона, которая попадает в овал. Это «широкое» понятие. Его применяют, когда повредилось какое-то оборудование на этом участке (но не головной кабель).

В любом случае, фидер подстанции — это епархия электриков и вы ничего сделать не можете. Только ждать когда они определятся с участком повреждения и исправят его.

Как понять сообщения электриков

Мало кто из работников электросетей разговаривает «человеческим языком». Их сообщения надо переводить со специального диалекта на»общий». И не каждый из них может внятно рассказать, что именно он вам сообщил, не используя сложные или непонятные слова. Несколько распространенных выражений попытаемся объяснить.

В распределительной сети фидера может быть много разных устройств. Это высоковольтные рубильники (правильное название «коммутационные аппараты»), разрядники, измерительные трансформаторы тока и напряжения, изоляторы, шины. К шинам подключаются кабельные или воздушные линии. И это все может быть названо словом «фидер» для общего определения поврежденного участка. Потом, по мере определения повреждения, участок конкретизируется. Но вначале говорят «отключился четвертый фидер» или «поврежден четвертый фидер». Когда причину отключения выяснили, и это кабель или одно устройств на ТП, могут уточнить, что повреждение «в сети фидера» или «фидерной сети» и далее уточняют, что именно неисправно — фидерный кабель, фидерный автомат или выключатель, другое устройство. Но обычным «смертным» такую информацию не сообщают.

Такие трансформаторные подстанции встречаются часто. Обычно это они обозначаются ТП-1, ТП-2 и т.д. на схемах. Если рассматривать их, то электрический фидер частично располагается внутри (разные устройства), часть — это воздушная линия до следующего щита

Когда говорят «Отключился электрический фидер», обычно это означает, что без электропитания оказался определенный район. В некоторых схемах можно нагрузку (потребителей) переключит на другие фидера (участки), чтобы потребители не оставались без электропитания на время устранения повреждения. Но такие схемы разрабатываются обычно для предприятий, организаций и других значимых объектов. Частные дома в этот список не входят.

Если вы владелец дома и вам сообщили, что поврежден ваш фидер, скорее всего, вам сказали, что проблемы с кабелем, который идет от щита на столбе до вводного рубильника. То есть вам надо менять кабель или смотреть места соединения. Может окислились клеммы, может контакт на рубильнике.

Типы линий передачи » Примечания по электронике

Введение и примечания по радиочастотным фидерам с описанием различных типов, включая коаксиальные и открытые фидеры и волноводы.


Учебное пособие по коаксиальному кабелю Включает:
ВЧ фидеры — типы Коаксиальный кабель / коаксиальный фидер Сбалансированный питатель Волновод


Фидеры или линии передачи используются для передачи РЧ-сигналов из одной точки в другую. Они используются во многих областях, одним из распространенных примеров радиочастотного фидера является коаксиальный или коаксиальный кабель, используемый для подключения телевизионной антенны к телевизору.

Эти радиочастотные фидеры должны обладать рядом свойств, если они способны работать хорошо:

Потери, вносимые фидером между антенной и приемником или передатчиком, имеют первостепенное значение. Любая потеря мощности снизит эффективность станции. Чтобы уменьшить эти низкие потери, почти всегда используются коаксиальные кабели на этих частотах. Эти коаксиальные кабели толще стандартных типов.

Типы фидера

Существует несколько видов фидеров, которые можно использовать для передачи радиосигналов из одной точки в другую.Каждый из этих типов питателей имеет свои преимущества и может быть использован наилучшим образом в различных приложениях. Все они более подробно описаны ниже:

  • Коаксиальный или коаксиальный кабель  Коаксиальный кабель является наиболее широко используемым радиочастотным фидером, используемым во многих бытовых и коммерческих целях. Он состоит из внутреннего проводника, окруженного изолирующим диэлектриком и покрытого внешним экраном или оплеткой. В свою очередь, есть последний слой изоляции, который действует как защита.Он несет ток как по внутреннему, так и по внешнему проводнику, но поскольку они равны и противоположны, все поля ограничены кабелем и не могут излучаться. Поскольку за пределами кабеля нет полей, близлежащие объекты не влияют на его свойства, и его можно использовать для передачи радиочастотной энергии через множество мест с небольшим риском воздействия на них. Фидер коаксиального кабеля
  • Открытый провод или двойной фидер:   Помимо коаксиального кабеля, другой тип фидера, который чаще используется на частотах ниже 30 МГц, называется открытым проводом, двойным фидером или ленточным.Этот тип фидера состоит из двух параллельных проводов. Поскольку токи, протекающие в двух проводах, равны и противоположны, теоретически от них не должен излучаться никакой сигнал. На практике оказывается, что на них воздействуют близлежащие предметы и такая форма кормушки не может проходить, например, через дом. Одна форма этого фидера часто используется для создания временных антенн вещательного диапазона VHF FM. Он также используется в конструкции некоторых вертикальных антенн для УКВ. Двойной фидер — форма сбалансированного фидера
  • Волновод: Другая форма фидера, которая может использоваться на более высоких частотах, особенно в микроволновом диапазоне, называется волноводом.По сути, он состоит из «трубы», обычно прямоугольной в поперечном сечении, хотя иногда используются и круглые.

    В отличие от коаксиального кабеля, у волновода нет центрального проводника, и он работает иначе. В него запускается или передается сигнал, и, поскольку он не может выйти через стены, он распространяется по волноводу. Обнаружено, что волновод определенных размеров не может работать ниже определенной частоты, имеющей так называемую граничную частоту. Ниже этого никакие сигналы не распространяются по нему.Это означает, что в зависимости от используемой частоты доступны волноводы различных размеров. Эти размеры стандартизированы и имеют номера в форме WG**. Например, волновод для использования в диапазоне частот от 2,60 до 3,95 ГГц имеет внутренние размеры 72 x 34 мм и имеет обозначение WG10.

    Основным преимуществом волновода являются его низкие потери на высоких частотах по сравнению с коаксиальным. В случае WG10, изготовленного из алюминия, он может составлять всего 0,7 дБ на 30 метров. На фоне этого его стоимость намного выше.

Резюме

Каждый тип фидера имеет свои преимущества и недостатки, но из трех наиболее часто используется коаксиальный кабель. Он прост и удобен в использовании, на него не влияют близлежащие предметы. Это означает, что его можно запустить практически в любом месте. Он также относительно дешев и намного дешевле, чем волновод.


Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Грунтовая волна Разброс метеоров Тропосферное распространение Кубический четырехугольник Диполь Отключить Ферритовый стержень Логопериодическая антенна Антенна с параболическим отражателем Вертикальные антенны Яги Заземление антенны телевизионные антенны Коаксиальный кабель Волновод КСВ Антенные балуны MIMO
    Вернитесь в меню «Антенны и распространение».. .

Антенный двойной фидер » Примечания по электронике

Сбалансированный антенный фидер может обеспечить некоторые явные преимущества при использовании с симметричной антенной для систем КВ-радиосвязи и т.п.


Учебное пособие по коаксиальному кабелю Включает:
ВЧ фидеры — типы Коаксиальный кабель / коаксиальный фидер Сбалансированный питатель Волновод


Сбалансированный антенный фидер также известен под несколькими другими названиями, включая двойной фидер и ленточный фидер.Термин «открытый механизм подачи проволоки» или «открытая линия передачи проволоки» часто используется для описания конкретной формы сбалансированного механизма подачи, состоящего из двух отдельных проводов с прокладками.

Балансный фидер — это форма антенного фидера, которую можно использовать для питания симметричных антенн (т. е. антенн, у которых нет одного соединения с землей).

Балансный фидер в основном используется на частотах ниже 30 МГц, но теоретически его можно использовать на любой частоте. Он также имеет тенденцию использоваться для ВЧ-радиосвязи, часто со станциями средней или относительно высокой мощности, где могут быть выполнены его особые требования.

Как видно из названия, сбалансированный фидер имеет то преимущество, что он сбалансирован, т.е. не имеет заземления с одной стороны. В дополнение к этому может быть предусмотрена форма антенного фидера, обеспечивающая низкий уровень потерь при условии, что он не проходит близко к другим объектам.

Балансный фидер используется реже, чем коаксиальный фидер или коаксиал, одной из основных причин этого является то, что на него влияют близкие предметы и в результате он не так удобен в использовании. Он не работает хорошо, если он проходит через дом так же, как это может быть достигнуто с помощью коаксиального фидера.

Основы сбалансированного фидера

Балансный или сдвоенный фидер состоит из двух параллельных проводников, в отличие от коаксиального кабеля, состоящего из двух концентрических проводников. Эти два провода удерживаются на постоянном расстоянии друг от друга либо за счет непрерывного или почти непрерывного пластикового зазора между двумя проводами, либо с помощью прокладок, расположенных вдоль двух проводов через равные промежутки.

При передаче радиочастотных сигналов токи, протекающие по обоим проводам, текут в противоположных направлениях, но равны по величине.В результате однородной структуры питающей линии поля, создаваемые протекающими токами, генерируют равные и противоположные электромагнитные поля, которые имеют тенденцию компенсировать друг друга. Результатом является минимальное излучение или наводка и минимальные потери вдоль симметричного фидера (если сопротивление проводов низкое).

Для удовлетворительной работы сбалансированного фидера необходимо поддерживать баланс между двумя проводами. Любой дисбаланс заставит его излучать или принимать сигналы.Даже близлежащие объекты могут вызвать дисбаланс.

Именно по этой причине размещение фидера этого типа вокруг зданий или даже внутри них приводит к значительному падению производительности.

Кроме того, для обеспечения эффективной работы расстояние между проводниками обычно составляет около 0,01 длины волны.

Из-за требуемого расстояния симметричные каналы, как правило, более широко используются для приложений ВЧ и редко используются для приложений радиосвязи ОВЧ, УВЧ и т. д.Другая причина заключается в том, что он, как правило, используется для ВЧ-радиосвязи, заключается в том, что для ОВЧ и УВЧ большинству приложений, как правило, требуется гибкость коаксиального кабеля, когда установкам требуется, чтобы фидер располагался в непосредственной близости от других объектов.

Двойной фидер — форма сбалансированного фидера

Импеданс балансного фидера

Как и в коаксиальном кабеле, импеданс двойного фидера определяется размерами проводников, расстоянием между проводниками и диэлектрической проницаемостью материала между ними.Импеданс можно рассчитать по приведенной ниже формуле.

Где
D — расстояние между двумя проводниками
d — внешний диаметр проводников
ε — диэлектрическая проницаемость материала между двумя проводниками

Например, при использовании провода 18 SWG диаметром 0,125 мм, т. е. радиусом 0,625 мм, и расстоянием между жилами 27 мм, это дает импеданс 451 Ом, т. е. практически 450 Ом

Типы сбалансированных питателей

Сбалансированный питатель может принимать различные формы.Различные форматы используются для разных приложений, поскольку каждый тип имеет разные физические характеристики.

  • Открытое устройство подачи проволоки:   Устройство подачи «открытой проволоки» может быть изготовлено из двух проволок, проложенных параллельно друг другу. Распорки используются каждые пятнадцать-тридцать сантиметров, чтобы сохранить расстояние между проводами. Обычно они изготавливаются из пластика или другого изоляционного материала. Обычно этот фидер может иметь импеданс около 600 Ом, хотя это очень зависит от провода и используемого расстояния.

    Открытый механизм подачи проволоки часто используется для КВ антенн систем радиосвязи. Расстояние обычно составляет несколько сантиметров (два дюйма или около того), но это очень сильно зависит от используемых прокладок. Открытый механизм подачи проволоки обычно не покупается, а изготавливается из проволоки и прокладок, которые можно купить в специализированных магазинах радиолюбителей или антенн.

    Обычно провод и расстояние выбираются так, чтобы обеспечить требуемый импеданс.

  • Ленточный сбалансированный фидер:  Линейный фидер также можно приобрести в виде плоского ленточного фидера сопротивлением 300 Ом, состоящего из двух проводов, разделенных прозрачным пластиком.Это наиболее распространенная форма, которая используется для изготовления временных УКВ-FM-антенн. При использовании снаружи этот тип поглощает воду пластиковым диэлектриком. Это не только значительно увеличивает потери во влажные дни, но и поглощаемая влага вызывает окисление проволоки, что, в свою очередь, приводит к увеличению потерь в долгосрочной перспективе.

    Эта форма сбалансированного питателя редко используется для высокопроизводительных приложений. Он наиболее широко используется для домашнего FM-радио и очень немногих других приложений.Некоторые VHF FM-тюнеры имеют балансный вход 300 Ом для этого типа антенны. Часто его можно подавать с помощью устройства подачи ленты.

    Не следует путать этот «ленточный» кабель с многожильным ленточным кабелем, который часто бывает разноцветным или серо-голубым и используется для подключения цифровых цепей с помощью разъемов с врезной изоляцией.

  • Лестничная линия: Кормушку также можно купить с черным пластиковым диэлектриком с овальными или прямоугольными отверстиями в диэлектрическом промежутке.Они придают кормушке внешний вид, немного напоминающий лестницу. Этот тип дает гораздо лучшие характеристики, чем разновидности из прозрачного пластика, которые впитывают воду при использовании снаружи. Соответственно, его можно использовать во многих дипольных и других антенных системах для КВ-радиосвязи.

    Лестничную леску

    можно купить с различными значениями импеданса. Типичные значения составляют 300 Ом и 450 Ом.

  • Гибкий кабель 75 Ом:   Этот тип сбалансированного фидера немного похож на обычный слаботочный двойной сетевой гибкий кабель.В нем каждый провод изолирован, а весь кабель имеет дополнительный изолирующий слой. На самом деле в этом приложении часто можно использовать слаботочный кабель, потому что его ВЧ-импеданс очень близок к 75 Ом.

    Этот фидер 75 Ом можно использовать для питания полуволнового диполя, а затем для перехода на коаксиальный кабель с помощью балуна 1:1 в подходящей точке. Это позволяет использовать симметричный фидер с малыми потерями на открытом воздухе в сочетании с удобством коаксиального кабеля для прокладки внутри зданий. Тем не менее, большим преимуществом открытого механизма подачи проволоки является то, что диэлектриком является воздух, а потери чрезвычайно малы.Этот кабель заключен в пластмассу, и часто провода изолированы, поэтому это внесет в систему некоторые дополнительные потери.

Изготовление сбалансированного фидера Open Wire

При наличии необходимых компонентов очень легко изготовить отрезок механизма подачи проволоки. На самом деле все, что нужно, это два провода одинаковой длины и достаточное количество прокладок.

Провод может быть подходящим проводом: хорошо протянутый медный антенный провод хорош тем, что он не растягивается: возможно, что фидер будет висеть немного неравномерно, и это может растянуть один провод больше, чем другой, что приведет к неравной длине и, следовательно, к дисбалансу. .

Прокладки могут быть практически любым изолирующим диэлектриком, который можно прикрепить к обоим проводам. Можно купить специально изготовленные пластиковые прокладки у специалиста по радиолюбительским антеннам или альтернативно другой пластиковый материал с просверленными отверстиями для прохождения проводов. Один человек даже использовал старые пластиковые футляры для шариковых ручек, но потребовалось бы много писать, чтобы израсходовать достаточное количество ручек для этого.

Должен быть способ закрепления распорок на месте — купленные обычно «защелкиваются» на проволоке, а самодельные требуют фиксации — капля эпоксидного клея на проволоке с обеих сторон проставки должна работать.

По крайней мере, с самодельными прокладками можно выбрать расстояние, чтобы получить требуемое расстояние и, следовательно, характеристическое сопротивление фидера для используемого провода.

Распорки должны располагаться на одинаковом расстоянии по длине питателя.

Использование сбалансированного питателя

Существует ряд моментов, на которые следует обратить внимание при использовании сбалансированного питателя, чтобы получить наилучшую производительность и гибкость.

  • Держитесь подальше от близлежащих объектов и особенно зданий:   Для того, чтобы сбалансированный фидер мог работать эффективно, поля от двух проводов должны уравновешивать друг друга.Это может произойти только при использовании кормушки на открытых пространствах. Если они приклеены к башне или в непосредственной близости от нее, если они занесены в здание и т. д., то нарушается баланс и кормушка не будет работать корректно. В этих условиях он может излучать и принимать сигналы по всей длине фидера в степени, зависящей от дисбаланса. Также увеличится уровень потерь.

    В результате балансный фидер, как правило, используется для подключения к антенне, чтобы учесть малые потери и высокий КСВ, а затем возможен переход на коаксиальный кабель — это должно быть сделано правильно.

  • Используйте балун для преобразования в коаксиальный:   Для многих систем радиосвязи необходимо перейти от симметричного фидера к коаксиальному кабелю. Это достигается с помощью элемента, называемого балуном. Это сбалансированный переход к и . Существует множество способов реализации балуна, от использования трансформатора до дросселей и т. д.

    Примечание по антенным балунам:

    Балуны

    используются со многими антеннами и их фидерными системами для перехода от симметричной системы к несимметричной или наоборот.Они могут принимать различные формы и использоваться во многих антенных системах.

    Подробнее об антенных балунах.

  • Используйте ATU:   Одним из преимуществ использования сбалансированного фидера является низкий уровень потерь. Соответственно, они могут очень удовлетворительно работать с высокими уровнями КСВ, и на самом деле многие антенны предназначены для работы таким образом. Несмотря на необходимость перехода от симметричного к несимметричному, также необходимо обеспечить хорошее согласование, особенно для любого используемого передатчика.

  • Низкие потери:  Одним из преимуществ использования симметричного фидера является то, что он имеет низкие потери по сравнению с коаксиальным кабелем — это действительно относится к открытому проводному формату. Здесь для разделения проводов используются небольшие прокладки, но большая часть диэлектрика состоит из воздуха, что обеспечивает чрезвычайно низкий уровень потерь. Если длинные участки фидера можно держать под открытым небом, то его можно использовать с пользой, а переход на коаксиальный кабель можно осуществить, когда он приближается к зданию и т. д.

Хотя симметричный фидер используется менее широко, чем коаксиальный кабель, он может быть использован с очень хорошим эффектом в ряде различных приложений, особенно для различных форм антенн, используемых для ВЧ-радиосвязи.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Грунтовая волна Разброс метеоров Тропосферное распространение Кубический четырехугольник Диполь Отключить Ферритовый стержень Логопериодическая антенна Антенна с параболическим отражателем Вертикальные антенны Яги Заземление антенны телевизионные антенны Коаксиальный кабель Волновод КСВ Антенные балуны MIMO
    Вернитесь в меню «Антенны и распространение».. .

Антенно-фидерная кабельная система базовой станции


Фидерная система базовой станции делится на антенну, фидерную систему и устройство поддержки, крепления и защиты фидерной системы. Производительность самой антенны напрямую влияет на производительность всей фидерной системы и играет решающую роль. Фидерная система хорошо стыкуется при монтаже, что напрямую влияет на работоспособность антенны.
Питающий кабель, коаксиальный кабель
Провод, передающий сигналы между передающим устройством и антенной.Равномерное характеристическое сопротивление и высокие обратные потери являются наиболее важными характеристиками передачи фидерного кабеля. По характеристикам кабели делятся на стандартный фидерный кабель, фидерный кабель с низкими потерями и сверхгибкий фидерный кабель.

Перемычка
Перемычка на крыше: между узлом B и основным питающим кабелем, обычно используется сверхгибкая перемычка длиной 2 м 1/2 дюйма
Антенная перемычка: между антенной и основным питающим кабелем, обычно используется сверхгибкая перемычка длиной 3 м 1/2 дюйма

Объединитель
Объединитель — это радиочастотное устройство, которое принимает два или более разных частотных диапазона для сигнала; вносимые потери схемы обычно меньше 0.6 дБ, а вносимые потери относятся к затуханию в линии передачи при подключении к устройству.

Гибридный ответвитель
Ответвитель — это тот же диапазон частот разветвителя, который в основном используется для базовой станции на другой несущей частоте совместной дороги. Изоляция между его входным портом и выходным портом превышает 20 дБ.

Tower Release (TMA)
Tower Top Amplifier — это малошумящий усилитель, устанавливаемый под антенной для компенсации потерь восходящего сигнала в фидере, что позволяет снизить коэффициент шума системы, повысить чувствительность базовой станции, расширить радиус покрытия восходящего канала.В основном используется для решения базовой станции мобильной связи, где покрытие восходящей линии связи ограничено. TMA компенсирует потери в фидере, снижает коэффициент синтетического шума базовой станции и улучшает покрытие восходящей линии связи. Рекомендуется, чтобы длина фидера превышала 50 м. Использование TMA может компенсировать потери в фидере примерно на 3 дБ. TMA является частью верхней части оборудования башни, выбор башни снижает надежность системы, увеличивается сложность обслуживания. Увеличьте вносимые потери фидерного канала нисходящей линии связи, чтобы можно было использовать нисходящую линию связи для снижения эффективной мощности, влияющей на покрытие нисходящей линии связи.

Грозозащитный разрядник, разрядник перенапряжения
Принцип работы аналогичен полосовому фильтру. В рабочей полосе частот он эквивалентен бесконечному импедансу в основном коаксиальном кабеле, в то время как в полосе частот 100 кГц или ниже, наиболее разрушительной для молнии, демонстрирующей избирательность по частоте, с сильным затуханием, так что его разрушительная энергия управляет заземляющим устройством, не вызывая повреждение оборудования.

Соединитель, фидерный зажим, комплект заземления
Соединитель типа N представляет собой соединитель средней и высокой мощности с резьбовой конструкцией соединения, который обладает характеристиками сильной виброустойчивости, высокой надежности, отличными механическими и электрическими свойствами и широко используются в радиоаппаратуре и приборах для соединения коаксиальных ВЧ-кабелей в условиях вибрации и суровых условий окружающей среды.Зажим фидера
обычно используется для фиксации положения фидера, чтобы обеспечить надежную и красивую установку фидера. Зажим питателя обычно делится на зажим питателя с одним проходом, зажим с двойным проходом, зажим с тройным проходом в соответствии с отверстиями. Комплект заземления
будет применяться к системе заземления фидера, играя роль безопасности и защиты от молнии.

Антенна
Используется для приема и передачи беспроводных сигналов, общих с однополярными антеннами, биполярными антеннами и всенаправленными антеннами.


О КОМПАНИИ VOLDA

Мы являемся опытным производителем телекоммуникационных устройств и ведущим поставщиком аксессуаров для BTS в Китае с 2005 года. Обладая многолетним опытом производства и богатым опытом в телекоммуникационной отрасли, Volda создала две производственные площадки для производства полной линейки аксессуаров для коаксиальных кабелей. и защита от атмосферных воздействий для наших клиентов по всему миру. Мы также предоставляем 3-летнюю гарантию на всю нашу продукцию.

Наша продукция была выбрана и используется как операторами, так и дистрибьюторами по всему миру, включая Северную Америку, Европу, Южную Америку, Ближний Восток и т. д.И у нас есть следующие преимущества:
► Профессиональная командная работа
► Опыт производства и индивидуальное проектирование
► Собственный инструментальный отдел
► Контроль качества от материалов до сборки продукта
► Предоставляются бесплатные образцы, отличная экспортная упаковка

Профессиональный производитель и поставщик радиочастотных коаксиальных кабелей и аксессуаров

Развивайте свой бизнес с надежным поставщиком — Volda с 2005 года


Свяжитесь с нами сейчас
Веб-сайт: www.voldatech.com
Электронная почта: [email protected]
Контактное лицо: г-н Джеймс Гу
Мобильный телефон: 0086 138 5128 3001
WeChat: 0086 138 5128 3001
QQ: 1322022601
Skype: woxiang.521
Категории продуктов: Коаксиальные кабели | Соединительные кабели и разъемы | Захваты для протягивания кабеля | Кабельные крепления | Кабельные зажимы | Кабельный ввод и чехлы | Погодостойкие корпуса | Шины заземления | Комплекты заземления | Крепления для труб



Что такое линия подачи? — Определение из WhatIs.com

В антенной системе беспроводной связи или вещания фидерная линия соединяет антенну с приемником, передатчиком или приемопередатчиком. Линия передает радиочастотную (РЧ) энергию от передатчика к антенне и/или от антенны к приемнику, но при правильной работе сама не излучает и не перехватывает энергию. Существует три типа фидерных линий антенны, также называемых линиями радиочастотной передачи , которые обычно используются в беспроводных системах.

Коаксиальная линия , также называемая коаксиальным кабелем, состоит из проволочного проводника, окруженного трубчатым плетеным металлическим экраном.Проводник удерживается в центре экрана диэлектриком, который обычно представляет собой сплошной или вспененный полиэтилен. Экран подключен к радиочастотной земле, а центральный проводник несет сигнал. Экран, как следует из его названия, предотвращает утечку электромагнитного поля (ЭМ поля) внутри кабеля, а также предотвращает попадание ЭМ энергии в кабель извне. Коаксиальные кабели используются на частотах ниже примерно 1 гигагерца.

Параллельно-проводная линия состоит из двух проводов, проложенных рядом друг с другом.В каждой точке линии ВЧ-ток в двух проводах всегда одинаков по величине, но противоположен по направлению. Два провода расположены близко друг к другу с точки зрения длины волны ЭМ. Из-за этого электромагнитные поля от двух проводов практически компенсируют друг друга в области за пределами линии. Это предотвращает излучение радиочастотной энергии линией. В приемных системах электромагнитные поля внешней среды индуцируют ВЧ-токи, которые текут в одном направлении в каждом проводнике. Схема приемника компенсирует радиочастотные токи, протекающие в одном направлении в обоих проводниках, реагируя на радиочастотные токи, протекающие в противоположных направлениях.Это предотвращает влияние внешних электромагнитных полей на линию. Параллельная линия редко используется в коммерческих установках, но сборная форма, называемая телевизионной лентой , иногда используется с телевизионными приемниками на окраинах для приема каналов со 2 по 13. Другой тип двухпроводной линии, известный как оконная линия , лестничная линия или открытый провод популярны среди радиолюбителей и радиолюбителей.

Волновод представляет собой полую металлическую трубку или трубку с круглым или прямоугольным поперечным сечением.Диаметр волновода сравним с длиной волны ЭМ поля. Электромагнитное поле распространяется по внутренней части волновода подобно тому, как звуковые волны распространяются по узкому туннелю. Металлическая структура предотвращает выход ЭМ полей внутри волновода, а также предотвращает проникновение внешних ЭМ полей внутрь. Волноводы используются на микроволновых частотах, то есть на частоте 1 ГГц и выше.

Поскольку токи в линии с параллельными проводами всегда точно нейтрализуют или уравновешивают друг друга, этот тип линии представляет собой симметричную линию питания .Такие линии лучше всего работают с антенными системами, которые являются двусторонне симметричными; примером является дипольная антенна. Коаксиальные кабели и волноводы несимметричные фидерные линии . Этот тип линии будет удовлетворительно работать с несимметричными антеннами. С помощью трансформатора, называемого балуном (сокращение от слов «сбалансированный» и «несбалансированный»), коаксиальные кабели и волноводы можно использовать с симметричными антеннами.

Устранение проблем с антенной и фидером

Использование беспроводных устройств стало очень распространенным явлением во многих компаниях и домах в последние годы.Компьютерные периферийные устройства, подключенные по Bluetooth, сотовые телефоны, беспроводные локальные сети и беспроводные телефоны — все они зависят от антенн для установления соединения. Часто антенна находится внутри устройства и невидима, но если используется внешняя антенна, возможно, для увеличения дальности связи может потребоваться кабель для ее подключения к устройству.

Обе антенны и их фидерные кабели подвержены повреждениям. Это особенно верно, если какая-либо часть системы расположена на открытом воздухе. Обнаружение неисправности этих систем может быть более сложным, чем, скажем, проверка системы постоянного тока, например, электрического дверного звонка.Это связано с тем, что потери в кабеле зависят от частоты. Он может быть идеально подключен при проверке омметром, но по-прежнему показывать большие потери при передаче мощности на частоте гигагерца или двух. Измерение согласования антенны и потерь в кабеле являются частью ответа. В этой статье объясняется, что необходимо делать при измерениях с помощью двунаправленного ответвителя и на что еще следует обращать внимание.

Почему соответствие важно?
ВЧ-напряжение в любой точке линии передачи состоит из суммы двух волн, распространяющихся в противоположных направлениях.Одна — это прямая волна, которая движется от источника к нагрузке, а другая — это отраженная волна от нагрузки обратно к источнику. Отношение амплитуд двух волн известно как коэффициент отражения напряжения или VRC и является показателем качества согласования нагрузки с линией передачи. Мощность, излучаемая антенной, представляет собой прямую мощность за вычетом любой отраженной мощности за вычетом любых потерь в антенне. Так что логично уменьшить отраженную мощность до минимума.

При этом этот минимум может по-прежнему составлять значительную часть мощности прямого хода.Многие антенны отражают что-либо до 25% прямой мощности, и это не повод для беспокойства. Возможно, вопреки интуиции, опытный инженер по антеннам с подозрением отнесется к антенной системе с малой отраженной мощностью, потому что это может быть связано с чрезмерными потерями в фидере. Антенна, имеющая усиление по сравнению с диполем или изотропным излучателем, теоретическая эталонная антенна, также является направленной. Важно, чтобы антенна такого типа была направлена ​​в соответствующем направлении, чтобы максимально использовать свойства направленности, иначе такая антенна может работать хуже, чем антенна меньшего размера и попроще.Обратные потери, VSWR (коэффициент стоячей волны по напряжению) или VRC (коэффициент отражения по напряжению) — все это термины, используемые для описания согласования импеданса нагрузки с линией передачи, и они взаимозаменяемы. Преобразование между количествами является прямым и показано в Таблице 1 .

Таблица 1: Преобразование из ρ или |Γ| к КСВ и обратным потерям

В настоящее время используются все три величины, но обратные потери проще всего измерить непосредственно с помощью направленного ответвителя.Хотя наиболее точные измерения выполняются с помощью калиброванного векторного анализатора цепей, обратные потери определяются проще, но с меньшей точностью, с помощью двух датчиков мощности и направленного ответвителя, и при необходимости значение просто преобразуется в VRC или VSWR. Точность не является проблемой, потому что обратные потери антенны редко превышают 10 дБ или около того. Он также имеет тенденцию меняться в зависимости от физического движения, вызванного ветром и погодой: будь то обледенение, дождь или даже высокая влажность.

Величина коэффициента отражения напряжения (VRC), Г

Здесь импедансы указаны в омах и представляют собой импеданс нагрузки, Z L , и характеристический импеданс линии передачи, Z 0 .

Величину коэффициента отражения несколько легче измерить с помощью более простого и дешевого испытательного устройства, состоящего из пары измерителей мощности, измеряющих выходной сигнал двойного направленного ответвителя (рис. 1). Величина коэффициента отражения, |Γ| или ρ — отношение амплитуды отраженной волны к амплитуде падающей волны на стыке линии передачи и конечного импеданса. |Г| имеет значение от 0 до 1. A |Γ| Значение 0 означает, что линия полностью согласована, а значение 1 означает, что линия либо закорочена, либо разомкнута.

1. Измерение согласования четвертьволновой антенны 900 МГц

Обратные потери
|Γ| могут быть выражены различными способами. Часто из него рассчитывают обратные потери. Возвратные потери R L представляют собой величину коэффициента отражения, выраженную в дБ.

Здесь обратные потери 0 дБ означают, что линия либо закорочена, либо разомкнута, а значение -∞ дБ означает, что линия идеально согласована. Полезно иметь возможность подключить короткое замыкание или обрыв цепи вместо тестируемого элемента.Это позволяет измерять опорный уровень и калибровать измерение.

Коэффициент стоячей волны по напряжению
Альтернативный способ выражения |Γ| как КСВ или КСВ. Когда линия передачи не нагружена, в ее волновом сопротивлении возникают стоячие волны. Коэффициент стоячей волны по напряжению (КСВН) — это отношение максимального ВЧ-напряжения, наблюдаемого на линии передачи, к минимальному напряжению. Измерения КСВ можно выполнять непосредственно с помощью подвижного щупа с щелевой линией и ВЧ-вольтметра.Однако в наши дни это делается редко. КСВ легко вычисляется из |Γ| следующим образом:

А |Г| значение 0,1 соответствует обратным потерям 20 дБ и КСВ 1,22. Таблица преобразования между |Γ|, R L и КСВ приведена в таблице 1.

Необходимое оборудование
Обычный метод заключается в использовании двух измерителей мощности, подключенных к двунаправленному соединителю. Таким образом, отраженная мощность делится на прямую мощность, что дает |Γ| 2 . Иными словами, коэффициент отражения напряжения можно измерить как:

где P r — мощность в отраженной волне, а P f — мощность в прямой волне, обе измеряются в ваттах.

В идеале передатчик должен обеспечивать непрерывный синусоидальный выходной сигнал, часто называемый несущей волной или CW. Однако полезные измерения также могут быть возможны с модулированными передачами или с импульсными сигналами, особенно если рабочий цикл известен, хотя бы приблизительно, и не слишком мал (скажем, > 5%). Тем не менее, должна соблюдаться пиковая мощность датчиков, иначе это может привести к повреждению.

На рис. 1 показана практическая схема измерения беспроводной антенны на частоте 900 МГц.Антенна соединена с одним концом направленного ответвителя с измерителями мощности, измеряющими как прямую, так и отраженную мощность. Передатчик на фотографии не показан, он подключен к антенне коаксиальным кабелем. Обратите внимание на аттенюатор 6 дБ между ответвителем и передатчиком для защиты выходных каскадов передатчика в случае неисправности антенны.

Двунаправленные ответвители доступны от звуковых частот до оптических частот и всего, что находится между ними. Как правило, они имеют ограниченный частотный диапазон, хотя он может охватывать значительную часть спектра.Например, для этих измерений использовалась модель Amplifier Research DC3010. Это охватывает пять десятилетий от 10 кГц до 1 ГГц.

Ключевым числом здесь является коэффициент связи, который составляет 40 дБ. Это означает, что если максимальная номинальная мощность 100 Вт (или +50 дБм) присутствует на основной линии, то 10 дБм будут подключены к тестовому порту. +10 дБм совместим со многими распространенными измерителями мощности и датчиками и является разумным уровнем мощности, поскольку маловероятно, что это приведет к необратимому повреждению. Обычно коэффициенты связи в прямом и обратном направлении равны.

Если уровень мощности, подключенной к измерителю, превышает, например, +23 дБм, то имеет смысл тщательно проверить, выдерживает ли измеритель или датчик такое количество мощности, прежде чем двигаться дальше. Конечно, можно использовать меньшие уровни мощности, если мощность превышает нулевой уровень измерителя мощности примерно на 10 дБ или около того. Наименьшая измеренная мощность всегда является отраженной мощностью. Обнуление измерителя мощности важно, если отраженная мощность близка к нулевому значению измерителя мощности.Однако обычно это действительно необходимо только при первой сборке аранжировки. После того, как разница температур между приборами уменьшится, большинство датчиков мощности будут достаточно стабильными и редко нуждаются в обнулении.

2. Измерение КСВ фидера и антенны с помощью двунаправленного ответвителя.

На рис. 2 показана типичная антенная система с двунаправленным соединителем, подключенным между фидером и антенной. Система состоит из передатчика, передатчика/приемника или генератора сигналов, которые необходимы для генерации какого-либо сигнала на интересующей частоте, чтобы можно было провести измерение; фидер, который, вероятно, является коаксиальным кабелем, но в равной степени может быть фидером любого другого типа, например двойным фидером или волноводом; двунаправленный ответвитель, работающий с тем же волновым сопротивлением, что и фидер, и, наконец, антенна.В этой системе есть два возможных положения измерительной плоскости.

3. Измерение КСВ антенны только с использованием двунаправленного ответвителя.

На рис. 3 показана аналогичная система, в которой ответвитель перемещен так, чтобы он находился рядом с антенной. Разница между двумя системами заключается в том, что измерения обратных потерь антенны, выполненные второй системой, не зависят от изменений потерь в фидере, которые могут серьезно повлиять на измерения, выполненные первой системой. Плоскость измерения для этой системы находится на стыке между антенной и двойным направленным ответвителем.

Если измерения выполняются в обоих положениях, потери в фидере можно рассчитать как изменение мощности прямого потока. Если необходимо выбрать только одно положение, то предпочтительное место для измерения прямой и отраженной мощности находится непосредственно перед антенной, как показано на рисунке 2, поскольку потери в фидере можно отслеживать на измерителе прямой мощности, и они не влияют на измерение ВРК. Однако могут быть обстоятельства, когда расположение, показанное на рис. 1, является более практичным, например, когда антенна расположена в недоступном месте.

Изменение импеданса нагрузки, подаваемой на передатчик, может привести к изменению прямой мощности из-за схемы защиты от высокого КСВ, встроенной во многие передатчики. Если подключена антенна с высоким КСВ, мощность в прямом направлении может быть уменьшена для защиты выходных устройств передатчика. Это означает, что необходимо измерять и использовать для расчета VRC антенны отношение прямой и отраженной мощностей, а не только отраженную мощность. Может ввести в заблуждение предположение, что прямая мощность постоянна, например, во время операции настройки антенны.

Использование преобразователя при очень высоком КСВ также может быть очень опасным, поскольку внутри преобразователя может легко развиться аномально высокое напряжение, что не рекомендуется, поскольку это может привести к повреждению преобразователя или даже фидера. Следовательно, может возникнуть необходимость вставить аттенюатор в фидер на выходном разъеме передатчика, чтобы обеспечить защиту передатчика, если существует большая вероятность неисправности антенны.

Значение около 6 дБ должно быть достаточным для предотвращения любых повреждений, а аттенюатор должен рассеивать полную номинальную выходную мощность передатчика.Этот аттенюатор следует оставить на месте на время испытания. Измерение обратных потерь антенны обычно не требует точности измерительного оборудования, поскольку сама антенна обеспечивает согласование, которое меняется в зависимости от перемещения элементов антенны относительно друг друга, перемещения ближайших проводящих материалов и даже от погодных условий.

Ожидаемые характеристики антенны
Обратные потери антенн сильно различаются, и было бы трудно установить четкие рекомендации относительно того, что представляет собой «отказ».Многие антенны имеют коэффициент отражения около 0,5 (возвратные потери 6 дБ) при нормальной работе. Нет необходимости в том, чтобы антенна имела то, что можно было бы считать «хорошим» согласованием в других обстоятельствах. Иногда может быть очень хорошее совпадение в узком диапазоне частот. Возможно, более важно понять, что происходит, если обратные потери со временем улучшаются, поскольку это может быть вызвано чрезмерными потерями в фидере, обычно вызываемыми попаданием воды в фидер. Существует несколько распространенных видов неисправности антенны.К ним относятся поврежденные разъемы, деформированные или поврежденные кабели и механические повреждения антенны. Укорочение любого из элементов изменяет резонансную частоту антенной системы и в целом ухудшает согласование, которое часто зависит от узкополосного резонанса.

Если крепление направленной антенны, такой как решетка Yagi или параболическая антенна, повреждено, так что ось указывает в другом направлении, она будет иметь меньшее усиление в нужном направлении, но вполне может иметь очень хороший КСВ.Только проверка уровня сигнала, возможно, с помощью встроенного измерителя уровня сигнала или анализатора спектра, укажет на проблему. Следует также изучить возможность того, что путь был скрыт. Большие отражатели вблизи прямого пути также могут оказывать положительное или отрицательное влияние на мощность принимаемого сигнала.

Удивительно, но некоторые антенны могут работать идеально и иметь довольно хороший КСВ, даже если они явно повреждены. Это может быть верно для длинных антенн Yagi со сломанными директорами или для дискоконусных антенн с отсутствующими элементами.Обычно резонансные антенны, такие как диполи и «ведомые» элементы антенных решеток, наиболее чувствительны к механическим повреждениям. В конечном счете, дорогостоящий ремонт может не понадобиться, если система все еще работает хорошо. Тем не менее, может быть целесообразно запланировать замену или ремонт антенны или фидера до того, как радиоканал ухудшится из-за дальнейшего ухудшения погодных условий.

Антенна и фидер, вероятно, наименее надежная часть любой радиосистемы. Измерение обратных потерь с помощью двойного направленного ответвителя может помочь в настройке и проверке антенны.Однако также важно убедиться, что потери в фидере не увеличились, что направленная антенна по-прежнему направлена ​​в правильном направлении, и убедиться, что ничто не загораживает радиотракт.

Связанные статьи

Линии подачи

Независимо от того, работаете ли вы на КВ, ОВЧ или УВЧ, качество вашей фидерной линии имеет решающее значение для вашей станции. Линия подачи (также называемая линией передачи ) — это канал передачи радиочастотного сигнала между радио и антенной.Вся энергия, которую вы генерируете, проходит к антенне через фидерную линию. Точно так же все сигналы, улавливаемые вашей антенной, должны достигать вашего радио через одну и ту же линию передачи.

Проблема любой линии подачи в том, что она не идеальна — она всегда теряет определенное количество энергии. Ситуация усложняется тем, что не все линии подачи одинаковы. Величина потерь на любой частоте будет значительно варьироваться от одного типа фидерной линии к другому.

Наиболее распространенным типом фидерной линии является коаксиальный кабель или просто коаксиальный кабель .Он называется коаксиальным, потому что два круглых проводника расположены «соосно» (на одной оси), один внутри другого. Внутренний проводник обычно называют «центральным проводником». Он окружен сплошным или многожильным внешним проводником, обычно называемым «экраном». Экран обычно окружен изолирующей пластиковой оболочкой. Также имеется изоляционный материал между центральным проводником и экраном. Этот материал может быть жестким пластиком, пенопластом или даже воздухом.

Популярным типом фидерной линии для ВЧ является лестничная линия.Фактически, на ВЧ частотах это наиболее распространенная фидерная линия для диполей произвольной длины и других конструкций антенн. Лестничная линия состоит не более чем из двух параллельных проводов, разделенных изоляционным материалом.

При оценке потерь в линиях подачи мы используем «децибелы (дБ) на 100 футов». Если вы не знакомы с децибелами, не волнуйтесь. Просто помните, что чем выше число децибел, тем больше потери.

Линии питания также имеют характеристическое значение импеданса , измеренное в Ом .Коаксиальный кабель, обычно используемый для любительского радио, имеет импеданс 50 Ом, в то время как импеданс лестничной линии может варьироваться от 300 до 600 Ом. Радиолюбительские приемопередатчики предназначены для работы с импедансом 50 Ом, поэтому вы должны использовать коаксиальный кабель 50 Ом или найти способ преобразовать импеданс лестничной линии от 300 до 600 Ом в 50 Ом. Если ваша радиостанция «видит» что-либо кроме 50 Ом, она уменьшит свою выходную мощность, чтобы защитить себя от возможного повреждения, которое может привести к состоянию высокого КСВ.

Если вы используете антенну, рассчитанную на сопротивление 50 Ом, лучше всего использовать коаксиальную фидерную линию, чтобы обеспечить сопротивление антенной системы 50 Ом для трансивера.Даже эти 50-омные антенны могут время от времени немного «выключаться», поэтому вам может потребоваться настроить их, физически обрезав или отрегулировав антенну до нужной длины, как мы обсуждали ранее, или отрегулировав согласующую секцию на антенне.

Другой подход заключается в использовании устройства, называемого антенным тюнером , для преобразования импеданса антенной системы в 50 Ом для вашего радиоприемника без какой-либо физической настройки антенны. Антенный тюнер представляет собой разновидность регулируемого трансформатора импеданса.Некоторые тюнеры работают вручную; вы крутите ручки до тех пор, пока КСВ-метр не покажет КСВ 1:1 или что-то достаточно близкое к этому. Другие тюнеры автоматические и делают все настройки за вас.

Использование антенного тюнера не является хорошей идеей при использовании коаксиального кабеля в условиях высокого (более 3:1) КСВ. Тюнер может обеспечить согласование 50 Ом с вашим радиоприемником, но несоответствие и высокий КСВ все еще существует между антенным тюнером и антенной! Это приводит к высоким потерям в коаксиальном кабеле.

С другой стороны, использование антенного тюнера с лестничной схемой — хороший способ, по крайней мере, для работы на КВ. На ВЧ-частотах потери в лестничной диаграмме настолько малы, что вы все равно можете видеть хорошие результаты, даже когда КСВ ужасен. Антенный тюнер обеспечивает согласование 50 Ом с вашим радиоприемником, и вам действительно все равно, какой КСВ между тюнером и антенной.

Итак, какой тип линии питания следует использовать на вашей станции? К счастью, ответ прост: вам нужна линия подачи с наименьшими потерями на самой высокой частоте, с которой вы хотите работать.

Как вы, наверное, догадались, линии подачи с малыми потерями стоят дороже. Некоторые из линий подачи с низкими потерями также жесткие и с ними трудно работать (они не легко гнутся). Небольшое планирование и здравый смысл имеют большое значение, когда дело доходит до выбора кормовой линии.

В мобильной установке вы можете использовать недорогую фидерную линию, такую ​​как RG-58, потому что вы используете только короткую длину. Пока КСВ низкий, потери будут приемлемыми.

Однако, если у вас есть антенна, которая находится в 100 футах от вашего радио, и вы работаете, скажем, на частоте 440 МГц, RG-58 будет чрезвычайно плохим выбором! Для этой установки вам понадобится что-то гораздо лучшее — вероятно, LMR-400 или Belden 9913.

В частности, для базовых станций всегда покупайте коаксиальный кабель с наименьшими потерями, который вы можете себе позволить. Поскольку вы, вероятно, будете использовать свою линию кормления в течение нескольких лет или дольше, вам нужно что-то, что может поддерживать ваши меняющиеся интересы. Например, 100 футов LMR-400 — это избыточное качество для станции, которая работает только на 40-метровом диапазоне. Но если вы когда-нибудь захотите перейти на 440 МГц, вы будете рады, что у вас уже есть фидерная линия с низкими потерями!

DJI FPV Drone Передача изображения SDR Шасси Антенный фидер

DJI OEM FPV Drone Замена Передача изображения SDR Шасси Антенный фидер

DJI OEM FPV Drone Замена Передача изображения SDR Шасси Антенный фидер

Новый возврат

Cloud City Drones заберет любой новый товар в течение 14 дней после получения вашего заказа.Товары должны быть неиспользованными и в оригинальной запечатанной упаковке. Новые товары, возвращенные через 14 дней после даты получения, могут быть возвращены за вычетом комиссии за пополнение запасов в размере 20%. Возврат не допускается по истечении 30 дней. Стоимость обратной доставки оплачивается покупателем. Любые продукты, которые возвращаются поврежденными и / или дефектными (за исключением случая возврата DOA), будут возвращены отправителю без возмещения.

*** Возврат АКТИВИРОВАННАЯ ПРОДУКЦИЯ ***

невозможен. ———-
Возврат в открытой упаковке
Дроны Облачного города примут любой новый и рабочий предмет в оригинальной упаковке.Будет 20% плата за пополнение запасов. Возврат не допускается по истечении 30 дней. Стоимость обратной доставки оплачивается покупателем. Любые продукты, которые возвращаются поврежденными и / или дефектными (за исключением случая возврата DOA), будут возвращены отправителю без возмещения.
———-
Международный возврат
Международный возврат регулируется теми же условиями, что и внутренний возврат. Новые возвраты будут приняты для полного возмещения, если продукт не был открыт или использован.Новые продукты, возвращенные через 14 дней, и товары в открытой упаковке, возвращенные до 30 дней, облагаются комиссией за пополнение запасов в размере 20% при возврате. Никакие возвраты не будут приняты после 30 дней. Стоимость обратной доставки оплачивается покупателем. Любые продукты, которые возвращаются поврежденными и / или дефектными (за исключением случая возврата DOA), не будут возмещены. .

Добавить комментарий

Ваш адрес email не будет опубликован.
