Фишка бензонасоса ваз 2110. Топливный насос ВАЗ-2110: устройство, характеристики и замена

Как устроен топливный насос ВАЗ-2110. Каковы его технические характеристики. Как выполнить диагностику и замену бензонасоса самостоятельно. Какие бывают типы топливных насосов для ВАЗ-2110.

Устройство и принцип работы топливного насоса ВАЗ-2110

Топливный насос является ключевым элементом топливной системы автомобиля ВАЗ-2110. Его основная функция — подача топлива из бака к двигателю под необходимым давлением. На ВАЗ-2110 могут устанавливаться два типа бензонасосов:

• Механический — на карбюраторных версиях
• Электрический — на инжекторных модификациях

Механический бензонасос ВАЗ-2110

Механический насос приводится в действие от распределительного вала двигателя. Его основные элементы:

• Корпус из двух частей
• Диафрагма
• Шток
• Пружина
• Впускной и выпускной клапаны
• Привод от распредвала

При вращении распредвала эксцентрик воздействует на шток, который через диафрагму создает разрежение. За счет этого топливо засасывается в камеру насоса, а затем выталкивается к карбюратору.

Электрический бензонасос ВАЗ-2110

Электробензонасос ВАЗ-2110 состоит из следующих основных частей:

• Электродвигатель
• Насосная часть
• Обратный клапан
• Редукционный клапан

Принцип работы электробензонасоса заключается в следующем: при включении зажигания электродвигатель приводит в действие насосную часть, которая создает необходимое давление в топливной магистрали. Обратный клапан препятствует сливу топлива обратно в бак при остановке двигателя. Редукционный клапан поддерживает постоянное давление в системе, перепуская излишки топлива обратно на вход насоса.

Технические характеристики топливного насоса ВАЗ-2110

Основные параметры электробензонасоса ВАЗ-2110:

• Рабочее давление: 2,8-3,8 бар
• Производительность: 80-120 л/час
• Напряжение питания: 12 В
• Потребляемый ток: 4-5 А
• Длина корпуса: 65, 90 или 105 мм

От длины корпуса зависит способность насоса работать при низком уровне топлива в баке. Более длинные модели обеспечивают лучшую производительность при малом остатке бензина.

Признаки неисправности бензонасоса ВАЗ-2110

Основные симптомы, указывающие на проблемы с топливным насосом ВАЗ-2110:

• Двигатель не запускается или глохнет
• Потеря мощности, особенно при разгоне
• Перебои в работе двигателя
• Повышенный расход топлива
• Посторонний шум при работе насоса

При появлении данных признаков необходимо провести диагностику топливной системы и бензонасоса.

Как провести диагностику бензонасоса ВАЗ-2110 своими руками

Для самостоятельной проверки работоспособности топливного насоса ВАЗ-2110 можно выполнить следующие действия:

1. Проверить давление в топливной рампе с помощью манометра. Нормальное значение 2,8-3,8 бар.
2. Прослушать работу насоса при включении зажигания. Должен быть слышен характерный гул в течение 2-3 секунд.
3. Проверить напряжение на разъеме бензонасоса. При включенном зажигании должно быть 12 В.
4. Измерить силу тока, потребляемого насосом. Нормальное значение 4-5 А.
5. Проверить пропускную способность топливного фильтра.

Если в ходе проверки выявлены отклонения от нормы, вероятно, потребуется замена бензонасоса или его компонентов.

Пошаговая инструкция по замене бензонасоса ВАЗ-2110

Для самостоятельной замены топливного насоса ВАЗ-2110 потребуется:

• Новый бензонасос
• Набор ключей и отверток
• Емкость для слива топлива

Порядок действий:

1. Сбросить давление в топливной системе, сняв предохранитель бензонасоса
2. Отсоединить клемму от аккумулятора
3. Снять заднее сиденье для доступа к люку бензонасоса
4. Отсоединить электрический разъем от насоса
5. Открутить прижимное кольцо топливного модуля
6. Аккуратно извлечь насос из бака
7. Установить новый насос в обратной последовательности
8. Проверить работу системы

При замене важно не повредить уплотнительное кольцо между насосом и баком. Также рекомендуется заменить топливный фильтр.

Выбор топливного насоса для ВАЗ-2110

При выборе нового бензонасоса для ВАЗ-2110 следует учитывать:

• Совместимость с конкретной модификацией автомобиля
• Технические характеристики (давление, производительность)
• Длину корпуса насоса
• Репутацию производителя

Наиболее популярны бензонасосы производства Bosch, PEKAR, KRAFT. Стоимость оригинальных насосов выше, но они обеспечивают большую надежность и длительный срок службы.

Особенности эксплуатации и обслуживания топливного насоса ВАЗ-2110

Для увеличения срока службы бензонасоса ВАЗ-2110 рекомендуется:

• Использовать качественное топливо
• Своевременно менять топливный фильтр
• Не допускать езды с пустым баком
• Регулярно проводить диагностику топливной системы
• При появлении посторонних шумов или снижении динамики автомобиля проверять работу насоса

Соблюдение этих рекомендаций поможет избежать преждевременного выхода из строя топливного насоса и обеспечит стабильную работу двигателя ВАЗ-2110.

Не работает бензонасос ВАЗ-2110 инжектор 8 клапанов

Если при включении зажигания не работает бензонасос, то причиной могут быть:

• реле бензонасоса
• предохранитель бензонасоса
• сам бензонасос
• проводка
• сигнализация (её блокировки)

Давайте об этом сейчас и поговорим.

Смотрите это видео на YouTube

Содержание

• 1 Схема работы питания бензонасоса
  • 1.1 Алгоритм проверки
• 2 Проверка питания на клеммах бензонасоса
  • 2.1 Проверка напрямую
• 3 Ничего не помогло

Схема работы питания бензонасоса

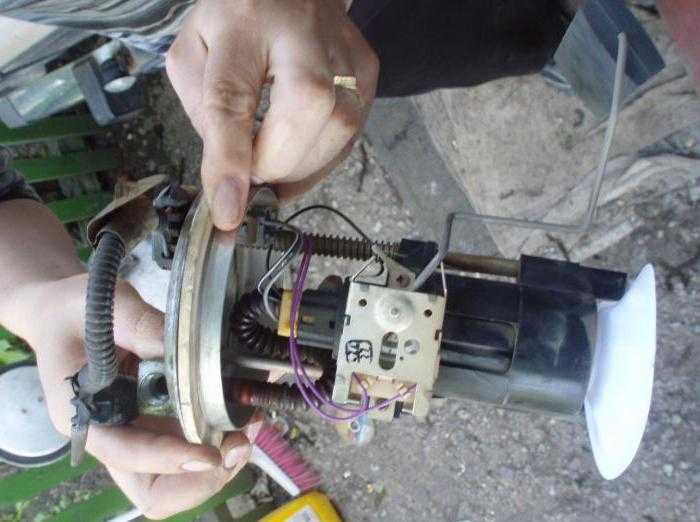

Модуль бензонасоса выглядит так.

1. При повороте ключа подаётся плюс на реле бензонасоса.
2. Реле замыкается и уже подаёт питание на сам бензонасос. Также в цепь встроен предохранитель.

Не редко при установке сигнализации в эту цепь встраивают ещё и блокировочное реле.

Это схема основных электроузлов — упрощена, чтобы было понятнее.

Алгоритм проверки

Начинать проверку стоит с осмотра реле и предохранителя.

На старых машинах часто перетирается плюсовой провод, коротит на массу, чем вызывает перегорание предохранителя. Это частое явление.

1. Для доступа к блоку открутите декоративную накладку.

   Реле и предохранитель бензонасоса находится внутри панели.

2. Для доступа необходимо открутить три самореза.

   Для доступа к блоку потребуется открутить 3 болта. Они на схеме обведены красным кружком.

3. Посмотрите на картинку.

   Предохранитель и реле бензонасоса отмечены на схеме.

Предохранитель можно проверить при помощи мультиметра, а вот реле лучше купить новое, стоит оно недорого.

Положите его в машину, оно вам может пригодиться в самый неподходящий момент.

Проверка питания на клеммах бензонасоса

Бензонасос установлен в баке. Для доступа к нему потребуется снять подушку заднего дивана, это не сложно.

Расположение бензонасоса.

1. Отведите две защёлки в сторону, и диван снимется.


   Общее расположение

   Вблизи.

   С другой стороны.



2. Два болта крепления заглушки. Открутите их.

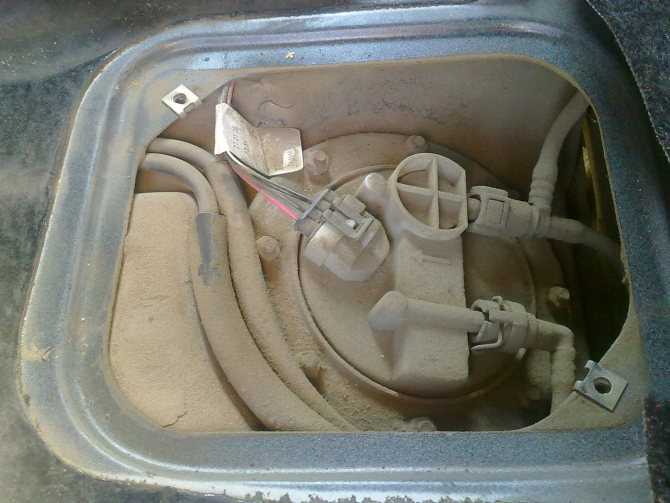

   Бензонасос защищён крышкой.

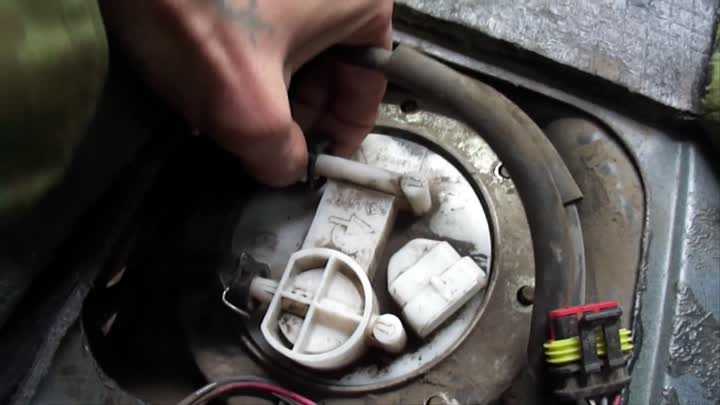

3. Демонтируйте фишку питания.

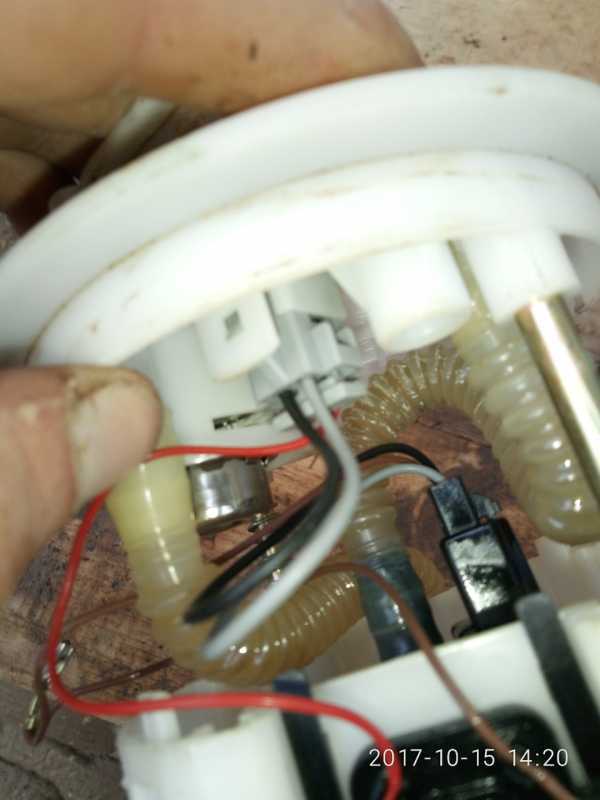

   Фишка питания бензонасоса.

4. Нам необходимы 2 и 3 провод по нумерации.

   Потребуется мультиметр.

При включении зажигания на этих клеммах должно быть напряжение больше 12 Вольт.

Если напряжения нет, то необходимо:

• прозвонить массу на корпус. Это бело-серый провод. Удобно проверить прозвонку с болтом крепления фиксаторов заднего ремня безопасности.
• проверить плюсовой контакт при помощи контрольки, либо прозвонить его напрямую с АКБ и т.п.

Попробуйте «пошурудить» провода, не редко они перетираются. Минусовой провод (масса) подключен к болту ручника.

Проверка напрямую

Необходимо аккуратно зачистить провода, и бросить на них питание. (Как на схеме)

Если при подаче напряжения, бензонасос не подаёт признаков жизни, то он неисправен.

Ничего не помогло

Если вы:

• заменили реле и предохранитель
• прозвонили провод массы
• напрямую бензонасос работает

то ищите коротыш, либо вышло из строя доп. реле сигнализации.
