Фнч для сабвуфера: Фильтр для нч динамика. Пассивный фильтр для низкочастотного динамика своими руками

Фильтр для нч динамика. Пассивный фильтр для низкочастотного динамика своими руками

Трёхполосные акустические системы, состоящие из трёх динамиков, являются самым удачным решением для высококачественного звуковоспроизведения. В них используются три типа звуковых головок. Они отличаются по размеру, конструктивным особенностям и полосе воспроизводимых частот. Для разделения всего частотного диапазона выдаваемого усилителем низкой частоты используются полосовые фильтры-кроссоверы. В них используются конденсаторы дроссели и, реже, резисторы.

Сделать своими руками фильтр для динамика НЧ очень просто.Основным элементом устройства является индуктивность или дроссель. Катушка включается последовательно с низкочастотным динамиком.

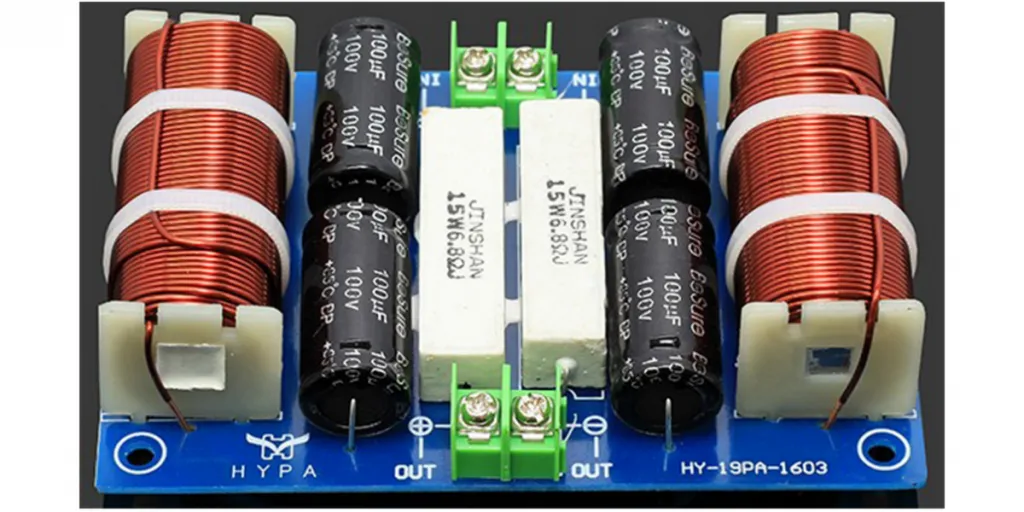

Фильтр для низкочастотного динамика

Фильтр нижних частот из дросселя и конденсатора большой ёмкости называется схемой Баттерворта второго порядка. Он обеспечивает спад частот выше частоты среза до 12 dBна октаву. Схема работает следующим образом. Индуктивность в LC контуре выполняет функцию переменного резистора. Его сопротивление прямо пропорционально частоте ивозрастает с увеличением диапазона. Поэтому высокие частоты практически не попадают на НЧ динамик. Такую же функцию выполняет и конденсатор. Его сопротивление обратно пропорционально частоте и он включается параллельно громкоговорителю.

Поскольку схема устройства должна хорошо пропускать низкие частоты и обрезать высокие, то конденсаторы такого устройства имеют большую ёмкость.Пассивный фильтр для динамика может быть выполнен по более сложной схеме. Если соединить две схемы Баттерворта последовательно, то получится устройство четвёртого порядка из двух индуктивностей и двух конденсаторов. Оно обеспечивает спад частотной характеристики низкочастотного громкоговорителя в 24 децибела на октаву.

Для того чтобы выровнять частотную характеристику и более точно согласовать схему Баттерворта и динамик, между катушкой индуктивности и конденсатором, включается резистор с небольшим сопротивлением. Для этой цели лучше использовать проволочные резисторы.

Фильтры для динамиков своими руками

Сделать фильтр для динамика совсем не сложно. Он состоит всего из двух элементов – конденсатора и катушки индуктивности. Рассчитать параметры радиоэлементов для пассивной схемы низкой частоты второго порядка проще всего на онлайн калькуляторе. Там можно задать желаемый уровень среза и сопротивление акустической головки. Программа выдаст требуемую ёмкость конденсатора и индуктивность катушки. Например, выбран уровень среза 150 Гц, а сопротивление динамика равно 4 Ом. Калькулятор выдаст следующие значения:

  • Ёмкость конденсатора – 187 мкф
  • Индуктивность катушки – 6,003 мГн

Требуемую ёмкость можно получить из параллельно соединённых конденсаторов К78-34, которые специально разработаны для работы в акустических системах. Кроме того есть обновлённая линейка конденсаторов аналогичного типа. Это KZKWhiteLine. В качестве недорогих аналогов, радиолюбители часто используют конденсаторы типа МБГО или МБГП.

Катушка индуктивности на 6 мГн наматывается на оправке диаметром 1 см и длиной 6 см. Поскольку катушка не имеет магнитного сердечника в качестве бобины можно использовать цилиндр из любого материала, на который для удобства намотки, нужно сделать щёчки. Для намотки используется медный провод типа ПЭЛ диаметром 1 мм. Длина проволоки 84 метра. Намотку нужно делать виток к витку.


Активный фильтр для сабвуфера

Приветствую, меломаны-самоделкины!

Очень часто при создании качественной домашней аудиосистемы возникает вопрос, что подать на вход усилителя сабвуфера? Просто так подавать "сырой" необработанный сигнал нельзя, ведь сабвуфер должен воспроизводить только узкую полосу частот в нижней части слышимого диапазона. Конечно, можно сделать простейший пассивный фильтр из резисторов и конденсаторов, но он, во-первых, будет малоэффективным с точки зрения ослабления "ненужных" частот, и во-вторых, сильно ослабит уровень сигнала. Здесь на помощь приходят активные фильтры, в них уже используются активные компоненты (в частности, операционные усилители), они требуют внешнего питания, но зато обладают высокой эффективностью, и вдобавок позволяют вручную устанавливать полосу среза. Об одном из таких фильтров пойдёт речь в этой статье, его схема представлена ниже.



Она содержит в себе 4 операционных усилителя (или два сдвоенных на плате), из них U1.1 и U1.2 образуют сумматор, который смешивает сигналы с правого и левого каналов. Очень часто в фильтрах сабвуферов используют просто один канал, оставляя второй неподключенным - такая схема имеет право на жизнь, но в ней часть полезного сигнала может потеряться, а при использовании такого сумматора будут задействованы оба канала. На элементах U2.1 U2.2 собран непосредственно сам фильтр, при этом на нём присутствуют переменные резисторы RV1, RV2, которые отвечают за сдвиг сигнала по фазе и регулировку частоты среза. Регулировка фазы нужна, так как фильтр, при срезе "ненужных" частот несколько сдвигает сигнал по фазе (такова особенность работы активных фильтров), и если его не компенсировать, то может получится так, что динамики акустической системы и динамик сабвуфера будут работать в противофазе, взаимокомпенсируя колебания.
Чтобы этого не произошло, с помощью потенциометра регулировки сдвига по фазе нужно отстроить звук "на слух", после сборки схемы. Наиболее точную настройку можно произвести с помощью осциллографа и генератора, наблюдая за сдвигом фазы между сигналом на входе и выходе схемы, его быть не должно. Регулировка частоты среза также настраивается на слух, после сборки схемы. Выход схемы, обозначенный Out, подключается ко входу усилителя сабвуфера.

Номиналы элементов со схемы представлены в списке ниже:

U1, U2 - TL072, TL082, NE5532
R1 - R4 - 47...51 кОм
R5, R6, R9 - 270 кОм
R7, R8 - 220 Ом
R10, R12, R13 - 10 кОм
R11 - 12...13 кОм
RV1 - 30-50 кОм (6 ног, сдвоенный)
RV2 - 10 кОм (3 ноги, одинарный)
C1, C2, C6 - 0.047 мкФ (пленочный)
C3, C4 - 0.022 мкФ (пленочный)
C5, C7 - 0.01 мкФ (пленочный)
C8 - 0.001 мкФ (пленочный)
C9, C10 - 0.1 мкФ (керамический)
C11-C14 - 22 мкФ 16В.


Резисторы оптимально взять мощностью 0,125-0,25 ватт, электролитические конденсаторы напряжением как минимум 16 вольт.
Плата рассчитана на установку конденсаторов, расстояние между выводами которых 5 мм (кроме электролитических).

Технические характеристики фильтра:

Напряжение питания — от 9 до 15В.

Потребление тока — не более 10 мА.

Частота среза — регулируемая, от 50 до 200 Гц.

Затухание сигнала (при частоте 1кГц) — 40дБ




Приступаем к сборке схемы. Схема собирается на печатной плате, файл которой для программы Sprint Layout прилагается к статье. Плата выполняется методом ЛУТ, при этом потенциометры RV1 и RV2 устанавливаются прямо на неё. Обратите внимание, что RV1 - сдвоенный, то есть содержит в себе, по сути, два одинарных потенциометра, расположенных на одном валу. Провода с выхода Оut, питание платы, и провода для входного сигнала подпаиваются непосредственно на плату. Обратите внимание, что провода для входа и выхода сигнала нужно брать экранированные, иначе, особенно на большой громкости, сабвуфер будет фонить.

Процесс сборки платы стандартный: переносим рисунок на подготовленный текстолит, рисунок нужно напечатать на термотрансферной бумаге лазерным принтером.
После этого травим плату, сверлим отверстия, залуживаем дорожки, они приобретут красивый блеск. Запаиваем детали, при этом для установки микросхем можно использовать панельки, как на фото. В этом случае появится возможность быстро сменить микросхемы при необходимости. Если взять отрезок текстолита с запасом, то появится возможность просверлить по углам отверстия, чтобы в дальнейшем жёстком закрепить плату в корпусе винтами.

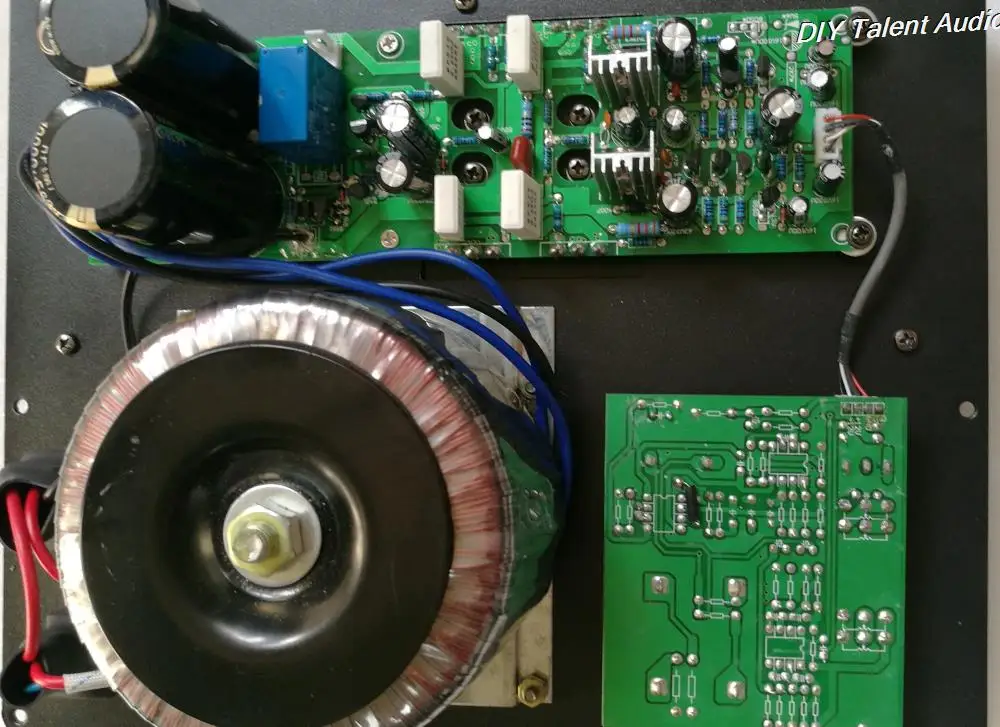

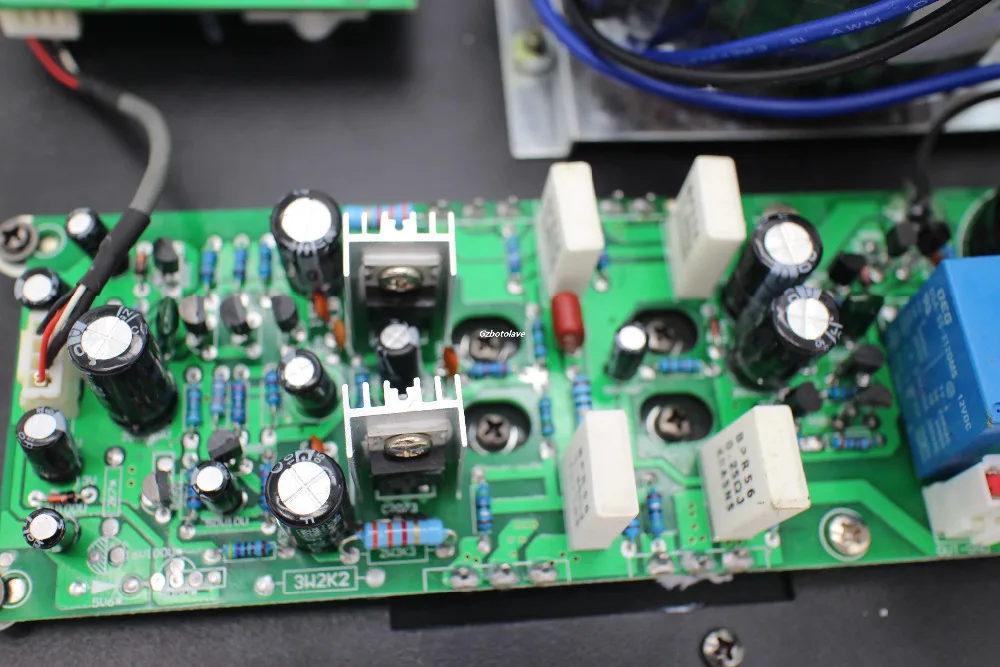

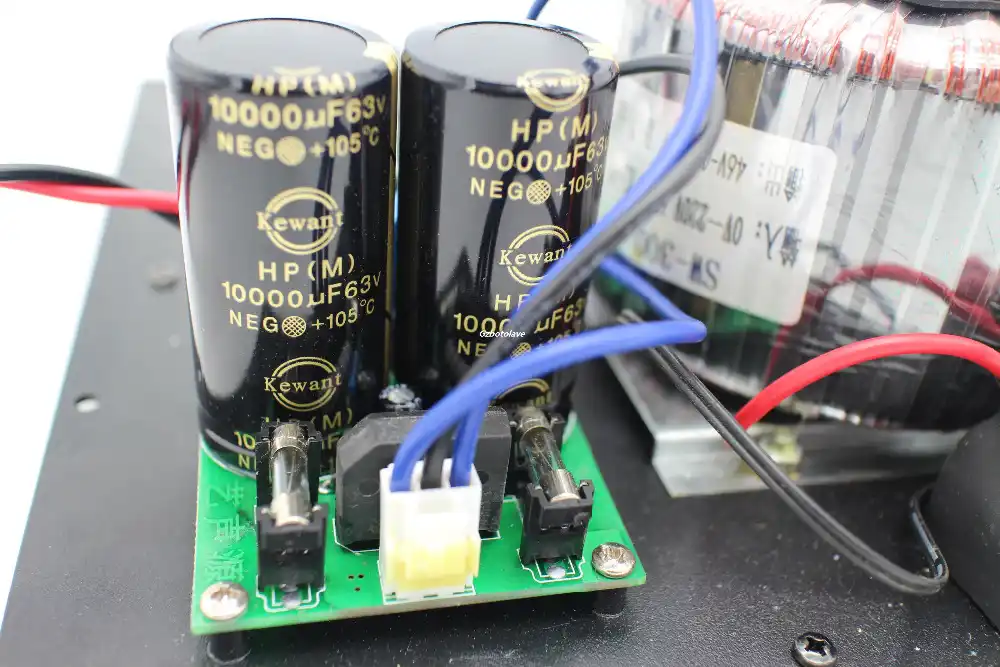

Такой фильтр можно использовать с любым усилителем, например, хорошо подойдут мощные усилители на микросхемах TDA7293, TDA7294, либо готовые модули усилителей класса Д, имеющие большой КПД. Плату фильтра можно в дальнейшем расположить как в отдельном корпусе (при этом, если он будет металлическим, экранированные провода не потребуются), так и внутри корпуса усилителя. При этом обе ручки настройки расположены на краю платы, что позволит без труда разместить её на стенке корпуса, закрепив на гайки потенциометров. Таким образом, данная схема фильтра является наиболее правильной с точки зрения схемотехники, так как содержит в себе сумматор сигналов правого и левого канала, а также ручки для подстройки сдвига фазы и частоты среза.
Схема имеет высокое входное сопротивление, а значит, её можно без проблем включать параллельно вместе с основным усилителем к любому источнику сигнала, будто то компьютер, телефон или плеер. Удачной сборки!
plata.rar [14.67 Kb] (скачиваний: 114)
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Фильтр сабвуфера | AUDIO-CXEM.RU

Фильтр для сабвуфера или как его еще называют- фильтр НЧ предназначен для подавления высоких частот, которые не должны поступать на вход усилителя звука и далее на низкочастотную головку (НЧ динамик, сабвуфер).

У фильтра для сабвуфера есть частота среза. Сигнал, поступающий на вход фильтра, с частотой большей частоты среза, будет затухать. На выходе фильтра сигнал практически будет отсутствовать.

Фильтр сабвуфера, речь о котором пойдет ниже имеет регулируемую частоту среза, что позволяет более точно настроить его.

Кроме того в схеме есть регулировка угла сдвига фаз. Сам по себе фильтр (как и другие фильтры НЧ) сдвигает сигнал на некоторый угол, поэтому если включить сабвуфер и дополнительную акустику (минуя фильтр), тогда сигналы на выходах будут различаться на некоторый угол. Все это можно определить и на слух, НЧ головка и другая акустическая система будут играть асинхронно. Для настройки этой синхронности и нужен регулятор угла сдвига фаз.

Основные технические характеристики фильтра НЧ

Напряжение питания................................+9...15В

Потребление тока.....................................<10мА

Частота среза...........................................50...200Гц

Затухание сигнала (при частоте 1кГц)........ 40дБ



Схема активного фильтра сабвуфера



Элементы схемы

U1,U2 - TL072, TL082, NE5532

R1-R4 - 47...51 кОм

R5,R6,R9 - 270 кОм

R7,R8 - 220 Ом

R10,R12,R13 - 10 кОм

R11 - 12.

.13 кОм

RV1 - 30-50 кОм (6 ног)

RV2 - 10 кОм (3 ноги)

C1,C2,C6 - 0.047 мкФ (пленочный)

C3,C4 - 0.022 мкФ (пленочный)

C5,C7 - 0.01 мкФ (пленочный)

C8 - 0.001 мкФ (пленочный)

C9,C10 - 0.1 мкФ (керамический)

C11-C14 - 22 мкФ 16В.

Все резисторы мощностью 0.25Вт.

у всех конденсаторов, за исключением полярных расстояние между выводов 5мм.

Все электролитические конденсаторы напряжением не менее 16В.

Немного слов...

На элементах U1.1 и U1.2 выполнен сумматор, который оптимизирует работу фильтра НЧ при подаче на его вход стерео сигнала.

Регулировка угла сдвига фаз, фильтра сабвуфера, производится при включенной дополнительной акустической системе, на слух. Если в наличии есть двухканальный осциллограф и генератор, то более точную настройку можно произвести с их помощью.

При изготовлении печатной платы с помощью ЛУТ технологии, распечатывать шаблон как есть (не в зеркальном отражении).

Описанный в данной статье фильтр для сабвуфера, может применяться в связке с усилителем НЧ на микросхеме TDA7294 или TDA7293, который также с легкостью может быть повторен начинающими электронщиками.

Печатная плата СКАЧАТЬ


Похожие статьи

ФИЛЬТР ДЛЯ САБВУФЕРА

ФИЛЬТР ДЛЯ САБВУФЕРА

     Каждый хочет иметь у себя дома свой личный очень хороший домашний кинотеатр, что при нынешних ценах на посещение общественного вполне оправдано, но не у каждого это получается. Кто-то довольствуется покупкой дешёвых китайских 2.1 колоночек, кто-то приспосабливает для басов советскую акустику. А самые продвинутые радиолюбители меломаны делают сабвуферный НЧ канал сами. Тем более, что процедура изготовления совсем не сложная. Стандартный сабвуфер - это активный фильтр НЧ, на который подаются сигналы правого и левого каналов линейного выхода, усилитель мощности на много-много ватт и большой деревянный ящик с низкочастотным динамиком. Расчёт и изготовление корпуса дело чисто столярное, об этом можно почитать и на других ресурсах, усилитель мощности так-же не проблема - при богатом ассортименте всевозможных STK-шек и LA-шек. А вот на входном фильтре НЧ для усилителя сабвуферного канала мы здесь остановимся подробно.

     Как известно, сабвуфер воспроизводит частоты до 40 Гц, и используется совместно с небольшими сателлитными громкоговорителями. Сабвуферы бывают пассивные и активные. Пассивный сабвуфер — это помещенная в корпус НЧ-головока, которая подключаются к общему усилителю. При таком способе подключения широкополосный выходной сигнал УМЗЧ подается на вход сабвуфера, а его разделительный фильтр удаляет из сигнала НЧ и подаёт отфильтрованный сигнал на громкоговорители.


     Гораздо более эффективный и распространённый способ подключения сабвуфера с помощью электронного разделительного фильтра и отдельного усилителя мощности, что позволяет отделять басы от сигнала, подаваемого на основные громкоговорители в том месте тракта, где фильтрация сигнала вносит гораздо меньше нелинейных искажений, чем фильтрация выходного сигнала усилителя мощности. Кроме того, добавление отдельного усилителя мощности для сабвуферного канала существенно увеличивает динамический диапазон и освобождает усилитель основных СЧ и ВЧ каналов от дополнительной нагрузки. Ниже предлагаю первый, простейший вариант фильтра НЧ для сабвуфера. Выполнен он как фильтр сумматор на одном транзисторе и на серьёзное качество звучания с ним рассчитывать не приходится. Оставим его сборку самым начинающим.

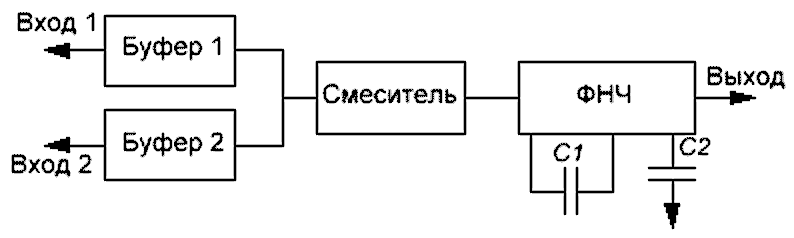

     А вот эти три варианта с одинаковым успехом зарекомендовали себя в качестве отличных фильтров для сабвуфера и некоторые из них установлены в моих усилителях.

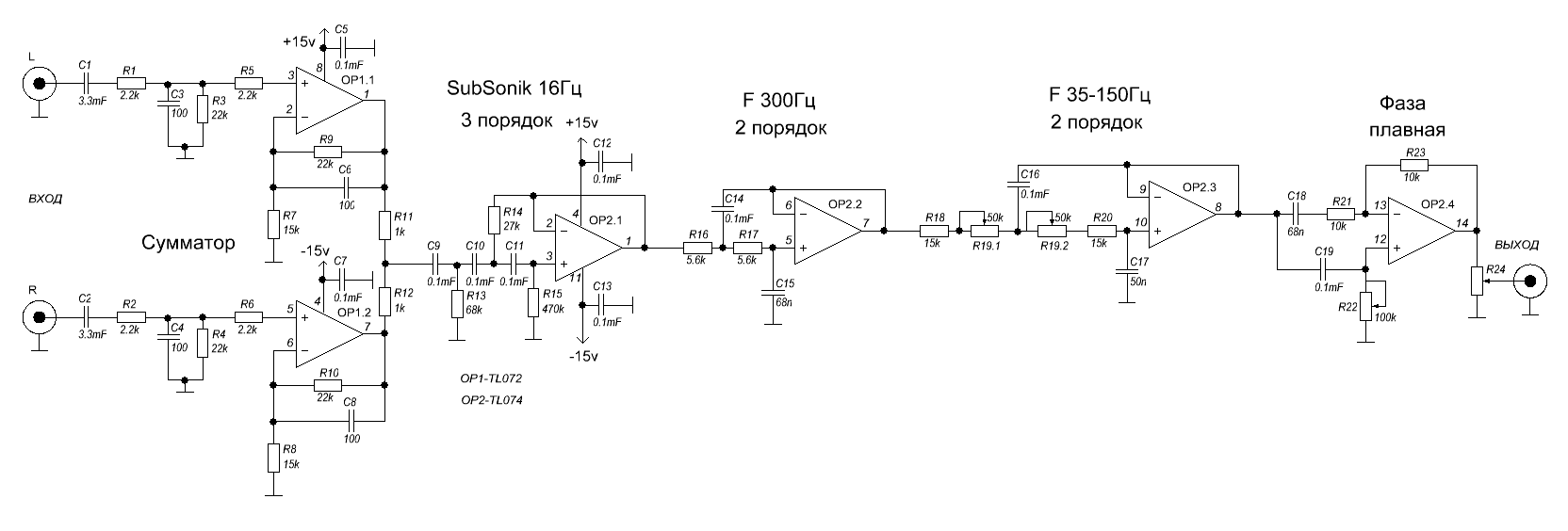

     Эти фильтры устанавливаются между линейным выходом источника сигнала и входом усилителя мощности сабвуфера. Все они обладают малым уровнем шумов и энергопотреблением, широким диапазоном питающих напряжений. Микросхемы использовал любые сдвоенные ОУ, например TL062, TL072, TL082 или LM358. К пассивным элементам предьявляются обычные требования, как к деталям высококачественных аудиотрактов. На мой слух, звучание нижней схемы было особенно упругим и динаминым, сабвуфер с таким вариантом слушаешь даже не ушами, а животом 🙂

     Технические характеристики фильтра для сабвуфера:

  • напряжение питания, В 12…35В;
  • ток потребления, мА 5;
  • частота среза, Гц 100;
  • усиление в полосе пропускания, дБ 6;
  • затухание вне полосы пропускания, дБ/Окт 12.

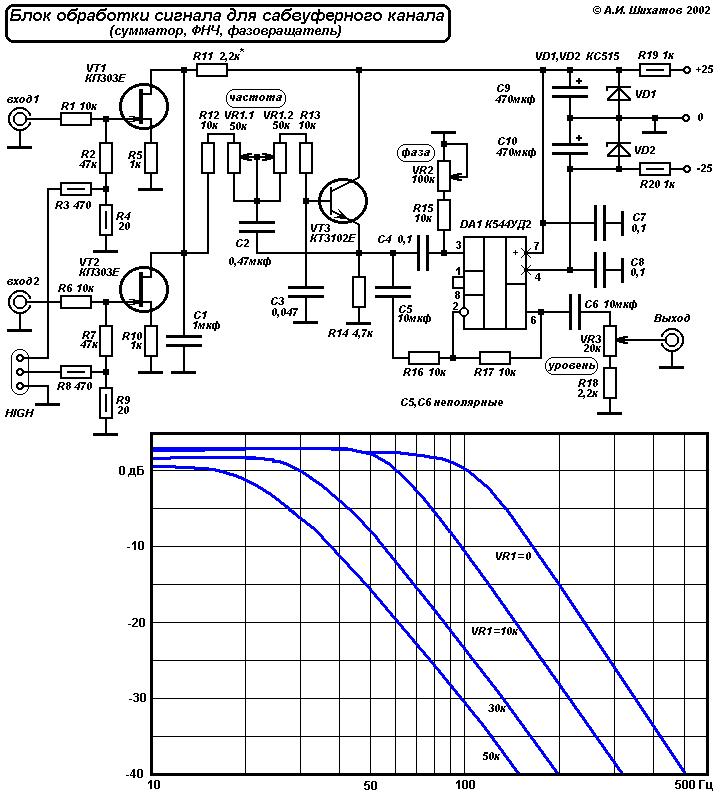

     Фотографии плат фильтров сабвуфера предоставленные товарищем Dimanslm:


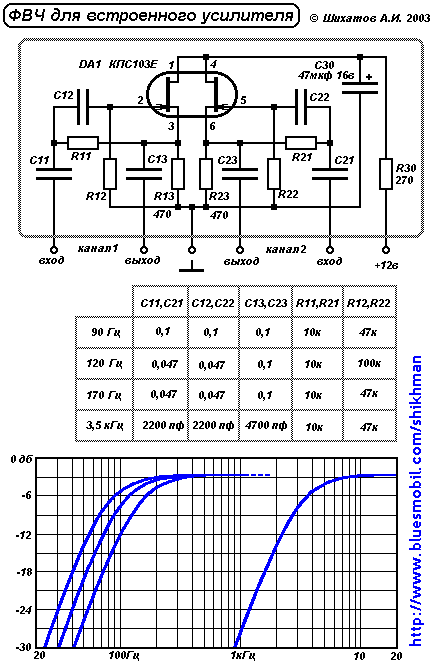

     Добавление активного сабвуфера существенно увеличивает динамический диапазон, понизижает нижнюю граничную частоту воспроизведения, улучшает чистоту звучания средних частот и обеспечивает высокий уровень громкости без искажений. Удаление низких частот из спектра основного сигнала, поступающего на сателлиты, позволяет им звучать громче и чище, так как конус НЧ-головки не колеблется с большой амплитудой внося серьёзные искажения, пытаясь воспроизвести басы.

     Обсуждение схем на ФОРУМЕ

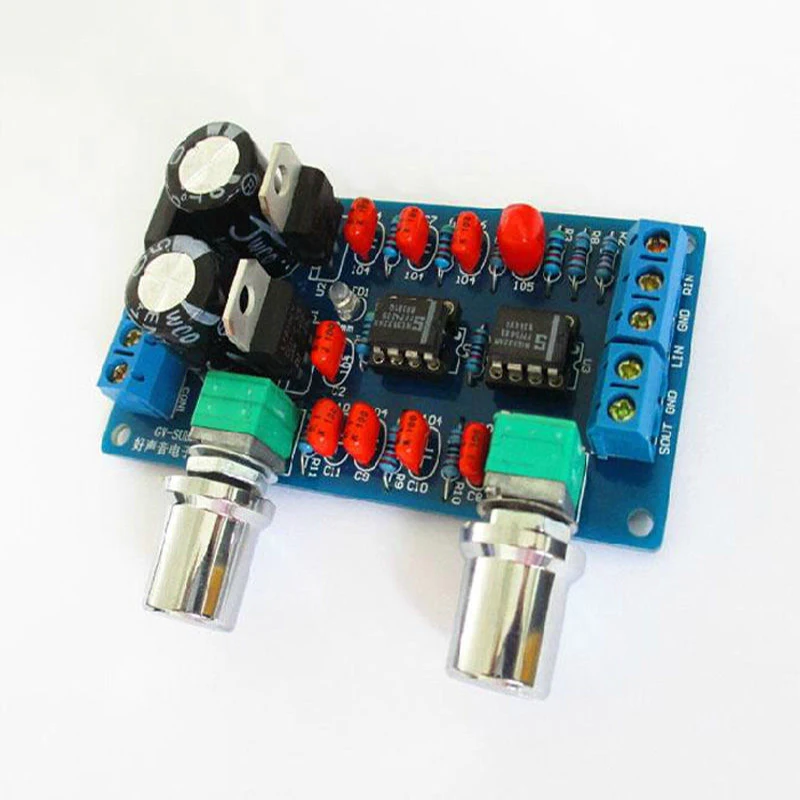

Фильтр НЧ для сабвуфера своими руками

Когда мы говорим «Фильтр для сабвуфера» — имеется в виду активный фильтр нижних частот. Он особенно полезен при расширении стереофонической звуковой системы на дополнительный динамик воспроизводящий только самые низкие частоты. Данный проект состоит из активного фильтра второго порядка с регулируемой граничной частотой 50 — 250 Гц, входного усилителя с регулировкой усиления (0.5 — 1.5) и выходных каскадов.

Конструкция обеспечивает прямое подключение к усилителю с мостовой схемой, так как сигналы сдвинуты относительно друг друга по фазе на 180 градусов. Благодаря встроенному источнику питания, стабилизатору на плате, можно обеспечить питание фильтра симметричным напряжением от усилители мощности — как правило это двухполярка 20 — 70 В. Фильтр НЧ идеально подходит для совместной работы с промышленными и самодельными усилителями и предусилителями.

Принципиальная схема ФНЧ

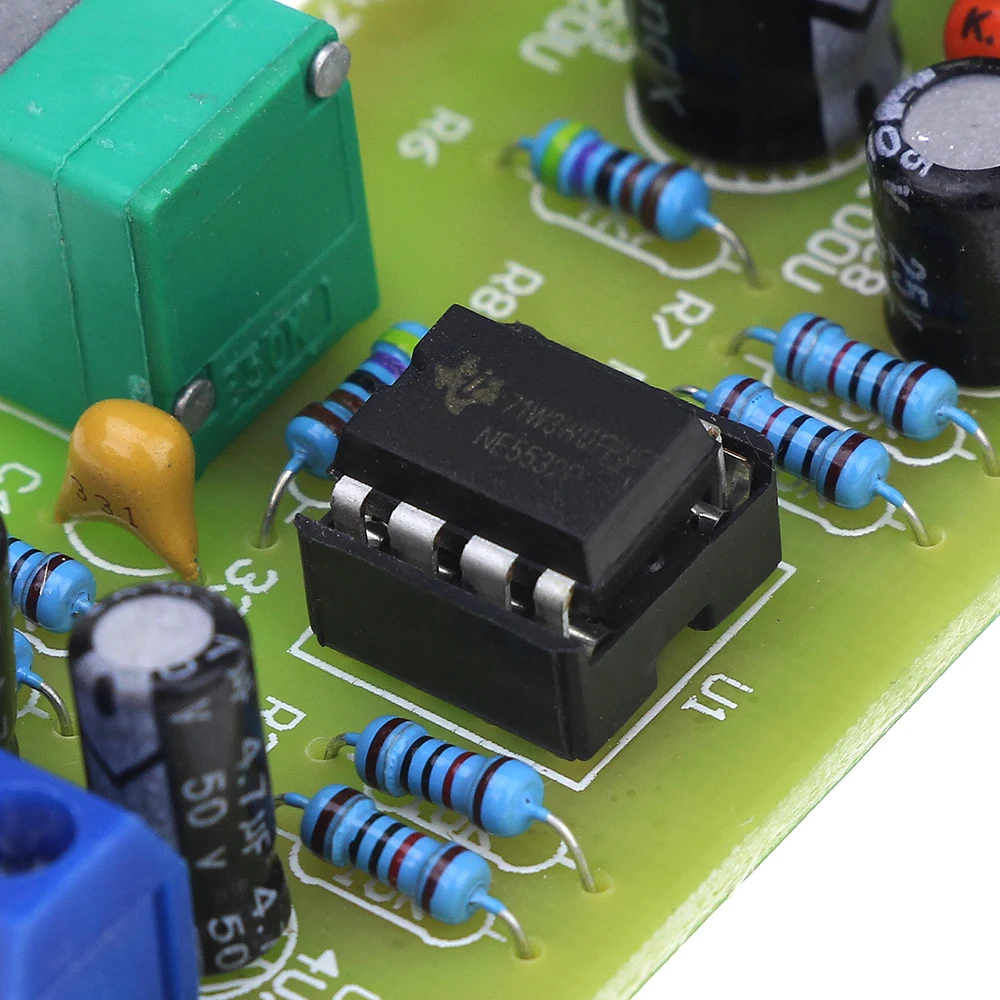

Схема фильтра для сабвуфера показана на рисунке. Работает он на основе двух операционных усилителей U1-U2 (NE5532). Первый из них отвечает за суммирование и фильтрацию сигнала, в то время как второй обеспечивает его кэширование.

Принципиальная схема ФНЧ к сабу

Стереофонический входной сигнал подается на разъем GP1, а дальше через конденсаторы C1 (470nF) и C2 (470nF), резистора R3 (100k) и R4 (100k) попадает на инвертирующий вход усилителя U1A. На этом элементе реализован сумматор сигнала с регулируемым коэффициентом усиления, собранный по классической схеме. Резистор R6 (27k) вместе с P1 (50k) позволяют провести регулировку усиления в диапазоне от 0.5 до 1.5, что позволит подобрать усиления сабвуфера в целом.

Резистор R9 (100k) улучшает стабильность работы усилителя U1A и обеспечивает его хорошую поляризацию в случае отсутствия входного сигнала.

Сигнал с выхода усилителя попадает на активный фильтр нижних частот второго порядка, построенный U1B. Это типичная архитектура Sallen-Key, которая позволяет получить фильтры с разной крутизной и амплитудной. На форму этой характеристики напрямую влияют конденсаторы C8 (22nF), C9 (22nF) и резисторы R10 (22k), R13 (22k) и потенциометр P2 (100k). Логарифмическая шкала потенциометра позволяет добиться линейного изменения граничной частоты во время вращения ручки. Широкий диапазон частот (до 260 Гц) достигается при крайнем левом положении потенциометра P2, поворачивая вправо вызываем сужения полосы частот до 50 Гц. На рисунке далее показана измеренная амплитудная характеристика всей схемы для двух крайних и среднего положения потенциометра P2. В каждом из случаев потенциометр P1 был установлен в среднем положении, обеспечивающим усиление 1 (0 дб).

Сигнал с выхода фильтра обрабатывается с помощью усилителя U2. Элементы C16 (10pF) и R17 (56k) обеспечивают стабильную работу м/с U2A. Резисторы R15-R16 (56k) определяют усиление U2B, а C15 (10pF) повышает его стабильность. На обоих выходах схемы используются фильтры, состоящие из элементов R18-R19 (100 Ом), C17-C18 (10uF/50V) и R20-R21 (100k), через которые сигналы поступают на выходной разъем GP3. Благодаря такой конструкции, на выходе мы получаем два сигнала сдвинутых по фазе на 180 градусов, что позволяет осуществлять прямое подключение двух усилителей и усилителя с мостовой схемой.

В фильтре используется простой блок питания с двухполярным напряжением, основанный на стабилитронах D1 (BZX55-C16V), D2 (BZX55-C16V) и двух транзисторах T1 (BD140) и T2 (BD139). Резисторы R2 (4,7k) и R8 (4,7k) представляют собой ограничители тока стабилитронов, и были подобраны таким образом, чтобы при минимальном напряжении питания ток составлял около 1 мА, а при максимальном был безопасен для D1 и D2.

Элементы R5 (510 Ом), C4 (47uF/25V), R7 (510 Ом), C6 (47uF/25V) представляют собой простые фильтры сглаживания напряжения на базах T1 и T2. Резисторы R1 (10 Ом), R11 (10 Ом) и конденсаторы C3 (100uF/25V), C7 (100uF/25V) представляют собой также фильтр напряжения питания. Разъем питания — GP2.

Подключение сабвуферного фильтра

Стоит отметить, что модуль фильтра для сабвуфера должен быть присоединен к выходу предварительного усилителя после регулятора громкости, что позволит улучшить регулировку громкости всей системы. Потенциометром усиления можно отрегулировать соотношение громкости сабвуфера к громкости всего сигнального тракта. К выходу модуля необходимо подключить любой усилитель мощности, работающий в классической конфигурации, например такой. При необходимости используйте только один из выходных сигналов, сдвинутых по фазе на 180 градусов относительно друг друга. Оба выходные сигнала можно использовать, если нужно построить усилитель в мостовой конфигурации.
