Фотодиоды справочник. Справочник по фотодиодам: принцип работы, характеристики и применение

В данной схеме фотодиод PD подключен к источнику обратного смещения через нагрузочный резистор R. Выходной сигнал снимается с резистора R.

Сравнение фотодиодов с другими фотоприемниками

Фотодиоды имеют ряд преимуществ по сравнению с другими типами фотоприемников:

Фотодиоды vs фоторезисторы

• Более высокое быстродействие
• Лучшая линейность характеристик
• Меньшая температурная зависимость

Фотодиоды vs фототранзисторы

• Более широкий динамический диапазон
• Лучшая линейность
• Меньший темновой ток

Фотодиоды vs фотоумножители

• Меньшие габариты и вес
• Более низкое напряжение питания
• Более высокая надежность

Благодаря своим преимуществам фотодиоды являются оптимальным выбором для многих применений.

Тенденции развития фотодиодов

Основные направления совершенствования фотодиодов включают:

• Расширение спектрального диапазона
• Повышение чувствительности и быстродействия
• Снижение шумов и темновых токов
• Создание многоэлементных фотодиодных матриц
• Интеграция с электронными схемами обработки сигнала

Развитие технологий позволяет создавать все более совершенные фотодиоды для различных применений.

Справочник фотодиодов

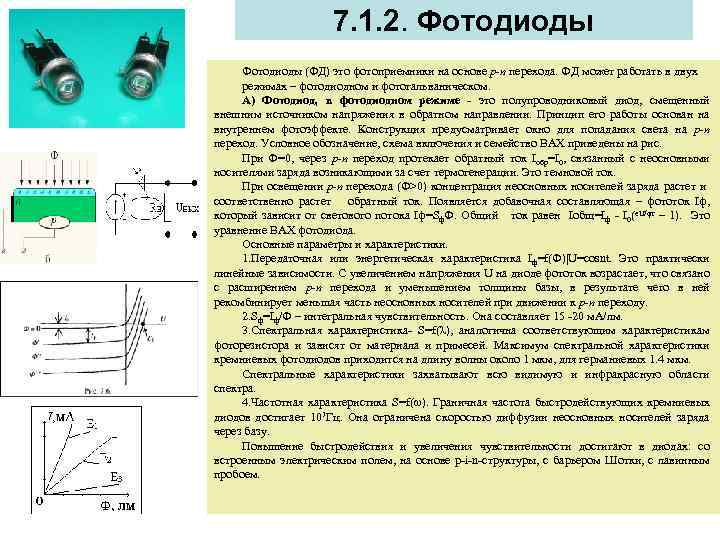

Устройство и основные физические процессы. Изобразим упрощенную структуру фотодиода рис. Физические процессы, протекающие в фотодиодах, носят обратный характер по отношению к процессам, протекающим в светодиодах. Электрическое поле р-n-перехода разделяет электроны и дырки. Генерация пар электрон—дырка приводит к увеличению обратного тока диода при наличии обратного напряжения и к появлению напряжения uак между анодом и катодом при разомкнутой цепи. Характеристики и параметры.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Энциклопедия по машиностроению XXL
• Аналитическое описание характеристик лавинных фотодиодов (обзор). Часть II
• Фотодиод ФД-307
• Фотодиод ФД-303А
• Фотодиод. Введение. Принцип действия
• Справочник кодов ТН ВЭД, код 85411000
• Параметры фотодиодов и фототранзисторов
• Монохроматор

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Принцип работы фотодиода. Азы электроники

Энциклопедия по машиностроению XXL

Датчик , — термин систем управления, первичный преобразователь, элемент измерительного, сигнального, регулирующего или управляющего устройства системы, преобразующий контролируемую величину в удобный для использования сигнал. Датчики являются элементом технических систем, предназначенных для измерения, сигнализации, регулирования, управления устройствами или процессами.

Датчики преобразуют контролируемую величину давление , температура , расход , концентрация , частота , скорость , перемещение , напряжение , электрический ток и т. Обобщающий термин датчик укрепился в связи с развитием автоматических систем управления , как элемент обобщенной логической концепции датчик — устройство управления — исполнительное устройство — объект управления.

Специальный случай представляет использование датчиков в автоматических системах регистрации параметров, например, в системах научных исследований. Эти значения соответствуют практике использования термина производителями датчиков. В первом случае датчик это небольшое, обычно монолитное устройство электронной техники, например, терморезистор , фотодиод и т.

Во втором случае — это законченный по своей функциональности прибор, подключаемый по одному из известных интерфейсов к системе автоматического управления или регистрации.

В последнее время в связи с удешевлением электронных систем всё чаще применяются датчики со сложной обработкой сигналов, возможностями настройки и регулирования параметров и стандартным интерфейсом системы управления. Имеется определённая тенденция расширительной трактовки и перенесения этого термина на измерительные приборы, появившиеся значительно ранее массированного использования датчиков, а также по аналогии — на объекты иной природы, например, биологические.

Понятие датчика по практической направленности и деталям технической реализации близко к понятиям измерительный инструмент и измерительный прибор , но для этих устройств преобладает аспект их использования человеком, а датчики, как правило, используются в автоматическом режиме.

Поиск по сайту. Компании и организации. Встраиваемые системы. Промышленные контроллеры. Промышленные сети. SCADA системы. Отраслевые СМИ. О сайте.

Карта сайта. Общие сведения Датчики являются элементом технических систем, предназначенных для измерения, сигнализации, регулирования, управления устройствами или процессами. Определения понятия датчик Широко встречаются два основных значения: чувствительный элемент, преобразующий параметры среды в пригодный для технического использования сигнал, обычно электрический, хотя возможно и иной по природе, например — пневматический сигнал; законченное изделие на основе указанного выше элемента, включающее, в зависимости от потребности, устройства усиления сигнала, линеаризации, калибровки, аналого-цифрового преобразования и интерфейса для интеграции в системы управления.

В этом случае чувствительный элемент датчика сам по себе может называться сенсором. Применение датчиков В последнее время в связи с удешевлением электронных систем всё чаще применяются датчики со сложной обработкой сигналов, возможностями настройки и регулирования параметров и стандартным интерфейсом системы управления.

Подстраницы 1 : Термопара.

Аналитическое описание характеристик лавинных фотодиодов (обзор). Часть II

Предельная чувствительность фотодиода определяется хаотическими флуктуациями напряжения и тока на выходе, которые имеются как в присутствии оптического сигнала, так и без него. Задача заключается в необходимости обнаружения сигнала среди хаотических флуктуаций. Этот вопрос будет подробно рассмотрен в гл. В связи с этим существенна статистическая природа квантового процесса детектирования. Средняя квадратическая величина пропорциональна и полосе фотодиода Таким образом, Какой-то ток течет через диод даже в отсутствие оптического сигнала. С ним также связан тепловой шум. Хотя этот ток называется темновым его можно считать частью некоторого фототока обусловленного попадающим на диод фоновым излучением.

Обратный ток данного фотодиода усиливается транзистором VT1: Данный . Радиосхемы. — Кремниевые фотодиоды справочник. категория.

Фотодиод ФД-307

Фото диод , работа которого основана на фотовольтаическом эффекте разделение электронов и дырок в p- и n- области, за счёт чего образуется заряд и ЭДС , называется солнечным элементом. Кроме p-n фотодиодов, существуют и p-i-n фотодиоды, в которых между слоями p- и n- находится слой нелегированного полупроводника i. При воздействии квантов излучения в базе происходит генерация свободных носителей, которые устремляются к границе p-n-перехода. Ширина базы n-область делается такой, чтобы дырки не успевали рекомбинировать до перехода в p-область. Быстродействие фотодиода определяется скоростью разделения носителей полем p-n-перехода и ёмкостью p-n-перехода C p-n. ФОТОДИОД — полупроводниковый диод, обладающий односторонней фотопроводимостью, возникающей при воздействии на него оптического излучения. Используется в устройствах автоматики, вычислительной, измерительной техники и др. Состоит из диода с р п переходом электронно дырочным переходом и линзой, которая фокусирует свет на переходе.

Фотодиод ФД-303А

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно.

Фото диод , работа которого основана на фотовольтаическом эффекте разделение электронов и дырок в p- и n- области, за счёт чего образуется заряд и ЭДС , называется солнечным элементом. Кроме p-n фотодиодов, существуют и p-i-n фотодиоды, в которых между слоями p- и n- находится слой нелегированного полупроводника i.

Фотодиод. Введение. Принцип действия

Фотодиоды используются как с внешним источником питания так и без него. В первом случае при последовательном соединении фотодиода, нагрузочного сопротивления и источника питания, фотодиод работает в режиме фотосопротивления. Такой режим работы называется фотодиодным. Во втором случае, то есть в схеме без внешнего источника питания, фотодиод работает в режиме преобразователя энергии излучения в электрическую энергию. Такой режим работы называется вентильным. В фотодиодном режиме фотодиоды широко применяются в релейных схемах, в вычислительной технике, оптоэлектронике.

Справочник кодов ТН ВЭД, код 85411000

Запросить склады. Перейти к новому. Ищу справочник по фотодиодам ФД Никак не могу найти в сети справочные данные по фотодиодам вообще и по фотодиоду ФД в частности. Если кто знает, буду благодарен за информацию.

Справочник фотодиодов. Простейший фотодиод представляет собой обычный полупроводниковый диод, в котором обеспечивается возможность .

Параметры фотодиодов и фототранзисторов

Спектры фотолюминесценции образцов исследуются при помощи спектрометра на основе монохроматора МДР Для проведения измерений образец в кварцевой кювете помещается в держатель и подвергается воздействию возбуждающего излучения полупроводникового лазера. Длина волны источника излучения должна соответствовать полосе поглощения исследуемых образцов. Прибор последовательно выделяет из спектра фотолюминесценции образца монохроматическое излучение в заданном диапазоне длин волн.

Монохроматор

ВИДЕО ПО ТЕМЕ: Фотодиод

Предлагаемое изобретение относится к оптоэлектронике, в частности к оптическим фотоприемникам, использующим лавинные фотодиоды. Лавинные фотодиоды, используемые в оптических фотоприемниках, имеют сильную зависимость коэффициента усиления от напряжения смещения на них, температуры и выходного тока, в связи с чем возникает проблема сохранения высокой чувствительности этих приборов при изменениях температуры и интенсивной внешней засветке. Известны устройства, в которых решается задача контроля напряжения смещения на лавинном фотодиоде при изменениях температуры и при изменениях светового потока, падающего на него см. Для этого используется ограничивающая цепь, состоящая из диода Зенера и резистивного делителя напряжения, которая минимизирует напряжение смещения на лавинном фотодиоде при максимальном световом потоке, падающем на него.

Простейший фотодиод представляет собой обычный полупроводниковый диод, в котором обеспечивается возможность воздействия оптического излучения на р—n-переход. В равновесном состоянии, когда поток излучения полностью отсутствует, концентрация носителей, распределение потенциала и энергетическая зонная диаграмма фотодиода полностью соответствуют обычной p-n-структуре.

Return to the blog of yccnnepuym. Posted on Friday, 04 October at AM. Design by the-skyrock-team — Choose this background. Report abuse. Subscribe to my blog!

В этой схеме используется электромагнитное контактное реле. Самым простым дешёвым и доступным способом управления мощной нагрузкой является использование электромагнитного контактного реле:. Реле показанное на фотографии выше извлечено из сломанного импортного холодильника, это реле может коммутировать подключать и отключать в данном случае нагрузку потребляющую ток не более 16А. На корпусе этого реле написано что для катушки постоянного тока необходимо 12 В но на практике для срабатывания данного реле было достаточно 9В с блока питания для модема с выпрямителем:.

Справочник радиолюбителя, электронные компоненты (Страница 7)

Микросхемы Транзисторы Светодиоды Аналоги и возможные замены Кварцевые резонаторы Конденсаторы Другие справочные данные Диоды и стабилитроны Резисторы Катушки, дроссели и трансформаторы Динамики и микрофоны Радиолампы Инструменты и материалы Фотоэлементы Термисторы

Маркировка конденсаторов, перевод величин и обозначения (пФ, нФ, мкФ)

Полезная информация начинающим радиолюбителям по маркировке конденсаторов, обозначениям и переводу величин — пикофарад, нанофарад, микрофарад и других. Пожалуй, трудно найти электронное устройство, в котором бы вообще не былоконденсаторов. Поэтому важно уметь по маркировке конденсатора …

1 12232 0

Параметры микросхем — линейных стабилизаторов положительного напряжения

Приведены таблицы с основными характеристиками интегральных стабилизаторов положительного напряжения (+). Характеристики: выходной ток, выходное напряжение, погрешность выходного напряжения, максимальное входное напряжение, ток потребления микросхемы, рабочая температура …

1 3650 0

ADM660 — преобразователь напряжения, параметры и схема включения

Технические характеристики микросхемы ADM660, схемы включения и цоколевка интегрального преобразователя напряжения. Микросхема ADM660 (Analog Devices) предназначена для построения инвертора или удвоителя постоянного напряжения с минимальным количеством навесных компонентов. Применяется в том …

2 3332 0

Технические характеристики стабилитронов серии 1N47, справочник

Приведены справочные данные по стабилитронам серии 1N47*, информация будет полезна для радиолюбителей и радиоинженеров которые занимаются конструированием и ремонтом радиоаппаратуры. Стабилитрон Номинал. напр. стаб. Номинал. ток (Іном.) Макс, эквив. сопрот. Макс, эквив. сопрот …

2 15148 0

Технические параметры фотодиодов и фототранзисторов VISHAY

Приведены справочные данные, характеристики для фотодиодов и фототранзисторов от производителя — VISHAY. Элемент Тит Габариты (мм) Пиковая волна лямбда_р (nm) Диапазон волн (пт) Ф (±deg) Площадь фото-чувствительной поверхности (mm2) BPV10 Фотодиод диаметр 5 920 …

1 2110 0

Подбор выпрямительных мостов, обратное напряжение и прямой ток

Приведена таблица, помогающая в выборе выпрямительного моста по максимальному обратному напряжению и максимальному прямому току (импульсный ток, А). Полезные справочные данные радиолюбителю в табличном виде. Максимальное обратное напряжение, V. 50 100 200 400 600 800 …

0 2023 0

Духразрядные светодиодные индикаторы серии BD-x, характеристики и цоколевка

Приведены справочные данные на светодиодные индикаторы BD, изображены их размеры, цоколевка и внутренняя принципиальная схема. Рис. 1. Светодиодные индикаторы BD-E28xRD. Рис. 2. Светодиодные индикаторы BD-A30xND. Рис. 3. Светодиодные индикаторы BD-E30xRD. Рис. 4. Светодиодные …

1 2491 0

Характеристики светодиодных панелей серии KWB-R для подсветки экранов

Приведены основные технические характеристики и электрические параметры светодиодных панелей серии KWB-R, которые применяются для подсветки жидкокристаллических экранов. Основные параметры …

0 2069 0

Светодиодные индикаторы KW1-4001, их характеристики и цоколевка

Приведены характеристики, цоколевка и внутренняя схема четырехдюймовых одноразрядных светодиодных индикаторов KW1-4001. Основные параметры KW1-4001 …

0 2014 0

Цифровые индикаторы KW1-5001, их характеристики и цоколевка

Рассмотрены пятидюймовые одноразрядные цифровые светодиодные индикаторы KW1-5001, приведены их параметры и размеры, внутренняя принципиальная схема. Основные параметры: Тип KW1-5001ABB Материал InGan Цвет синий Общий электрод анод Длина волны пт 470 Сила света mcd 30 Прямое …

0 2181 0

 1 …  3  4  5  6 7 8  9  10  11  … 37

фотодиод

Фотодиод представляет собой полупроводниковый диод, функционирующий как фотодетектор. Фотодиоды упакованы либо с окном, либо с оптоволоконным соединением, чтобы пропускать свет к чувствительной части устройства. Их также можно использовать без окна для обнаружения вакуумного УФ или рентгеновского излучения.

Фототранзистор по сути не что иное, как биполярный транзистор, заключенный в прозрачный корпус, чтобы свет мог достигать переход база-коллектор . Фототранзистор работает как фотодиод, но с гораздо большей чувствительностью к свету, потому что электроны, генерируемые фотонами в переходе база-коллектор, инжектируются в базу, и этот ток затем усиливается работой транзистора. Однако фототранзистор имеет более медленное время отклика, чем фотодиод.

Дополнительные рекомендуемые знания

Краткое справочное руководство

Большинство фотодиодов будут выглядеть так, как показано на рисунке справа, т. е. похожи на светоизлучающие диоды. У них будет два вывода или провода, идущие снизу. Более короткий конец из двух является катодом, а более длинный конец — анодом. См. ниже схематический рисунок стороны анода и катода. Ток будет проходить от анода к катоду, в основном следуя стрелке.

Принцип действия

Фотодиод представляет собой p-n переход или p-i-n структуру. Когда фотон достаточной энергии попадает на диод, он возбуждает электрон, тем самым создавая подвижный электрон и положительно заряженную электронную дырку. Если поглощение происходит в области обеднения перехода или на расстоянии одной диффузионной длины от него, эти носители выметаются из перехода встроенным полем области обеднения, создавая фототок.

Фотодиоды можно использовать как при нулевом смещении ( фотогальванический режим ) или обратное смещение ( фотопроводящий режим ). При нулевом смещении свет, падающий на диод, вызывает ток через устройство, что приводит к прямому смещению, которое, в свою очередь, индуцирует «темновой ток» в направлении, противоположном фототоку. Это называется фотогальваническим эффектом и лежит в основе солнечных элементов — по сути, солнечный элемент — это просто большое количество больших фотодиодов.

Обратное смещение индуцирует лишь небольшой ток (известный как насыщение или обратный ток) в своем направлении. Но более важным эффектом обратного смещения является расширение обедненного слоя (следовательно, увеличение реакционного объема) и усиление фототока. Схемы, основанные на этом эффекте, более чувствительны к свету, чем схемы, основанные на фотогальваническом эффекте, а также, как правило, имеют меньшую емкость, что улучшает скорость их отклика во времени. С другой стороны, фотогальванический режим имеет тенденцию к меньшему электронному шуму.

Лавинные фотодиоды имеют аналогичную структуру, но работают с гораздо большим обратным смещением. Это позволяет умножать каждую фотогенерированную несущую за счет лавинного пробоя, что приводит к внутреннему усилению внутри фотодиода, что увеличивает эффективную чувствительность устройства.

Материалы

Материал, используемый для изготовления фотодиода, имеет решающее значение для определения его свойств, потому что только фотоны с достаточной энергией для возбуждения электронов в запрещенной зоне материала будут создавать значительные фототоки.

Материалы, обычно используемые для производства фотодиодов, включают:

Из-за большей ширины запрещенной зоны фотодиоды на основе кремния генерируют меньше шума, чем фотодиоды на основе германия, но фотодиоды на основе германия должны использоваться для длин волн больше примерно 1 мкм.

Поскольку транзисторы и ИС сделаны из полупроводников и содержат P-N переходы, почти каждый активный компонент потенциально является фотодиодом. Многие компоненты, особенно чувствительные к малым токам, не будут правильно работать при освещении из-за индуцированных фототоков. В большинстве компонентов это нежелательно, поэтому они помещены в непрозрачный корпус. Поскольку корпуса не полностью непрозрачны для рентгеновских лучей или другого высокоэнергетического излучения, они все же могут вызывать неисправности многих ИС из-за наведенных фототоков.

Характеристики

Критические рабочие параметры фотодиода включают:

чувствительность

Отношение генерируемого фототока к мощности падающего света, обычно выражаемое в А/Вт при использовании в фотопроводящем режиме. Чувствительность также может быть выражена как квантовая эффективность или отношение количества фотогенерированных носителей к падающим фотонам и, таким образом, безразмерная величина.

темновой ток

Ток через фотодиод в отсутствие света, когда он работает в фотопроводящем режиме. Темновой ток включает фототок, генерируемый фоновым излучением, и ток насыщения полупроводникового перехода. Темновой ток необходимо учитывать при калибровке, если фотодиод используется для точного измерения оптической мощности, и он также является источником шума, когда фотодиод используется в системе оптической связи.

мощность, эквивалентная шуму

(NEP) Минимальная входная оптическая мощность для генерации фототока, равная среднеквадратичному шумовому току в полосе частот 1 Гц. Связанная характеристика обнаруживаемости (D) является обратной НЭП, 1/НЭП; а удельная обнаружительная способность () представляет собой обнаружительную способность, нормированную на площадь (А) фотодетектора, . NEP — это примерно минимальная обнаруживаемая входная мощность фотодиода.

Когда фотодиод используется в системе оптической связи, эти параметры вносят вклад в чувствительность оптического приемника, которая представляет собой минимальную входную мощность, необходимую приемнику для достижения заданного коэффициента битовых ошибок .

Приложения

Фотодиоды P-N используются в приложениях, аналогичных другим фотодетекторам, таких как фотопроводники, устройства с зарядовой связью и фотоумножители.

Фотодиоды используются в устройствах бытовой электроники, таких как проигрыватели компакт-дисков, детекторы дыма и приемники для дистанционного управления в видеомагнитофонах и телевизорах.

В других потребительских товарах, таких как фотометры, радиочасы (которые затемняют дисплей в темноте) и уличные фонари, часто используются фотопроводники, а не фотодиоды, хотя в принципе можно использовать и то, и другое.

Фотодиоды часто используются для точного измерения интенсивности света в науке и промышленности. Как правило, они имеют лучший, более линейный отклик, чем фотопроводники.

Они также широко используются в различных медицинских целях, таких как детекторы для компьютерной томографии (в сочетании со сцинтилляторами) или инструменты для анализа образцов (иммуноанализ). Они также используются в мониторах газов крови.

PIN-диоды намного быстрее и более чувствительны, чем обычные диоды с p-n переходом, и поэтому часто используются для оптической связи и регулирования освещения.

Фотодиоды P-N не используются для измерения крайне низкой интенсивности света. Вместо этого, если требуется высокая чувствительность, для таких приложений, как астрономия, спектроскопия, оборудование ночного видения и лазерный дальномер, используются лавинные фотодиоды, устройства с усиленной зарядовой связью или фотоумножители.

Сравнение с фотоумножителями
