ФОТОЭЛЕКТРОННАЯ ЭМИССИЯ • Большая российская энциклопедия
Авторы: П. В. Короленко
ФОТОЭЛЕКТРО́ННАЯ ЭМИ́ССИЯ (внешний фотоэффект), испускание электронов в вакуум или др. среду твёрдыми телами и жидкостями под действием электромагнитного излучения. Ф. э. – результат трёх последоват. процессов: поглощения фотона и появления электрона с высокой (по сравнению со средней) энергией; движения этого электрона к поверхности, в процессе которого часть энергии может рассеяться; выхода электрона в др. среду через поверхность раздела. Количественной характеристикой Ф. э. является квантовый выход Y – число вылетевших электронов, приходящееся на 1 фотон, падающий на поверхность тела. Величина Y зависит от свойств тела, состояния его поверхности и энергии фотонов.
Ф. э. из металлов возникает, если энергия фотона превышает работу выхода A металла.
Для чистых поверхностей большинства металлов A>3 эВ, поэтому Ф. э. из металлов может наблюдаться в видимой и УФ (для щелочных металлов и некоторых щёлочноземельных металлов) или только в УФ (для остальных металлов) областях спектра. Вблизи порога Ф. э. для большинства металлов Y=10–4 электрон/фотон. Малая величина Y обусловлена тем, что свет проникает в металл на глубину 10–7 м и там в осн. поглощается. Фотоэлектроны при движении к поверхности взаимодействуют с электронами проводимости, которых в металле много, и быстро рассеивают энергию, полученную от излучения. Энергию, достаточную для совершения работы выхода, сохраняют только те фотоэлектроны, которые образовались вблизи поверхности на глубине, не превышающей 10–9 м. Кроме того, поверхности металлов сильно отражают видимое и ближнее УФ-излучения.
Нанесение моноатомных плёнок щелочных и щёлочноземельных металлов на др. металлы снижает A и тем самым сдвигает границу Ф. э. в длинноволновую область. Снижение A наблюдается также в нанокластерах металлов, благодаря т. н. подпороговой эмиссии, облегчающей переход электронов в поверхностные состояния.
В полупроводниках и диэлектриках порог Ф. э. наблюдается, если энергия электронов превосходит ширину запрещённой энергетич. зоны. В несильно легированных полупроводниках электронов проводимости мало, поэтому рассеяние энергии фотоэлектронов на электронах проводимости несущественно. В этих материалах фотоэлектрон теряет энергию при взаимодействии с электронами валентной зоны (ударная ионизация) или с тепловыми колебаниями кристаллич. решётки (рождение фононов). Вблизи порога Ф. э. Y=10–6 электрон/фотон и даже на относительно большом расстоянии от порога всё ещё не превышает 10–4 электрон/фотон.
Очистка поверхности полупроводника в сверхвысоком вакууме, нанесение на неё монослоёв из определённых типов атомов или молекул и специальное легирование полупроводника позволяют создать в тонком приповерхностном слое сильное внутреннее электрич. поле, ускоряющее фотоэлектроны, и уменьшить A так, чтобы она стала меньше ширины запрещённой зоны.
Ф. э. широко используется в измерит. аппаратуре, в звуковоспроизводящей киноаппаратуре и в разнообразных приборах автоматики (фотоэлементы, фотоэлектронные умножители), в передающих телевизионных трубках (супериконоскоп, суперортикон), в ИК-технике (электронно-оптич. преобразователь) и в др. устройствах, предназначенных для регистрации излучений рентгеновского, ультрафиолетового, видимого и ближнего ИК-диапазонов, а также для химич. анализа (см. Фотоэлектронная спектроскопия).
Атомная физика
Одним из явлений, подтверждающих гипотезу фотонов, является фотоэлектрический эффект.
|

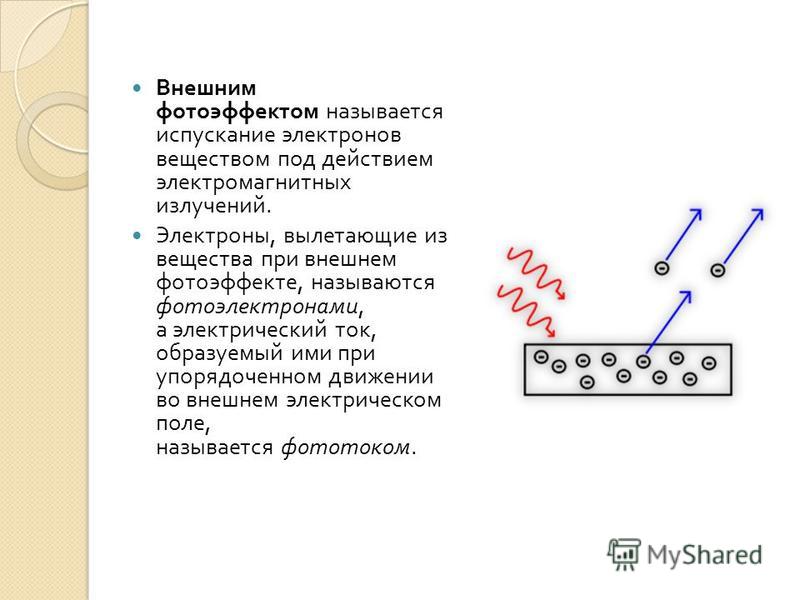

Внешний фотоэффект или фотоэлектронная эмиссия — испускание электронов веществом под действием электромагнитного изучения. |
Основное влияние на характер протекания фотоэффекта оказывают свойства облучаемого материала (проводник, полупроводник, диэлектрик), а также энергия фотонов, так как для каждого материала существует минимальное значение энергии фотонов, при которой фотоэффект прекращается.
Рис. 2.4. Ге́нрих Ру́дольф Герц (1857–1894)
Впервые явление фотоэффекта было замечено Г. Герцем в 1887 г. Сущность явления состоит в том, что при освещении ультрафиолетовыми лучами металлическое тело теряет электроны.
Рис. 2.5. Освещение заряженной цинковой пластинки светом электрической дуги:
1 — отрицательно заряженная пластинка; 2 — положительно заряженная пластинка
Если цинковую пластинку зарядить отрицательно, то при ее облучении электрометр быстро разряжается. Если же пластинка заряжена положительно, то при облучении ее заряд не изменяется.
Видео 2.1. Внешний фотоэффект — разрядка светом ртутной лампы цинковой и медной пластин.
Рис. 2.6. Алекса́ндр Григо́рьевич Столе́тов (1839–1896)
Рис. 2.7. Филипп Эдуард Антон фон Ленард (1862–1947)
Первые количественные исследования фотоэлектрического эффекта принадлежат русскому физику А.
Г. Столетову, который установил основные законы фотоэффекта.
Рис. 2.8. Описание опыта Столетовым А.Г. «Два металлических диска («арматуры», «электроды») в 22 см диаметром были установлены вертикально и друг другу параллельно перед электрическим фонарем Дюбоска, из которого вынуты все стекла. В фонаре имелась лампа с вольтовой дугой А. Один из дисков, близлежащий к фонарю, сделан из тонкой металлической сетки, латунной или железной, иногда гальванопластически покрытой другим металлом, которая была натянута в круглом кольце; другой диск сплошной (металлическая пластинка)» [Столетов А. Г. Избранные сочинения / Под ред. А. К. Тимирязева.— М.; Л.: Гос. изд. техн.-теор. лит., 1950. — 660 с.]. Измерения производились зеркальным гальванометром G, источником тока В служили гальванические батареи из разного числа элементов.
Позже установка Столетова была усовершенствована Ф.Э.А. Ленардом (Нобелевская премия в 1905 г. за исследование катодных лучей) и другими исследователями (рис.
2.2).

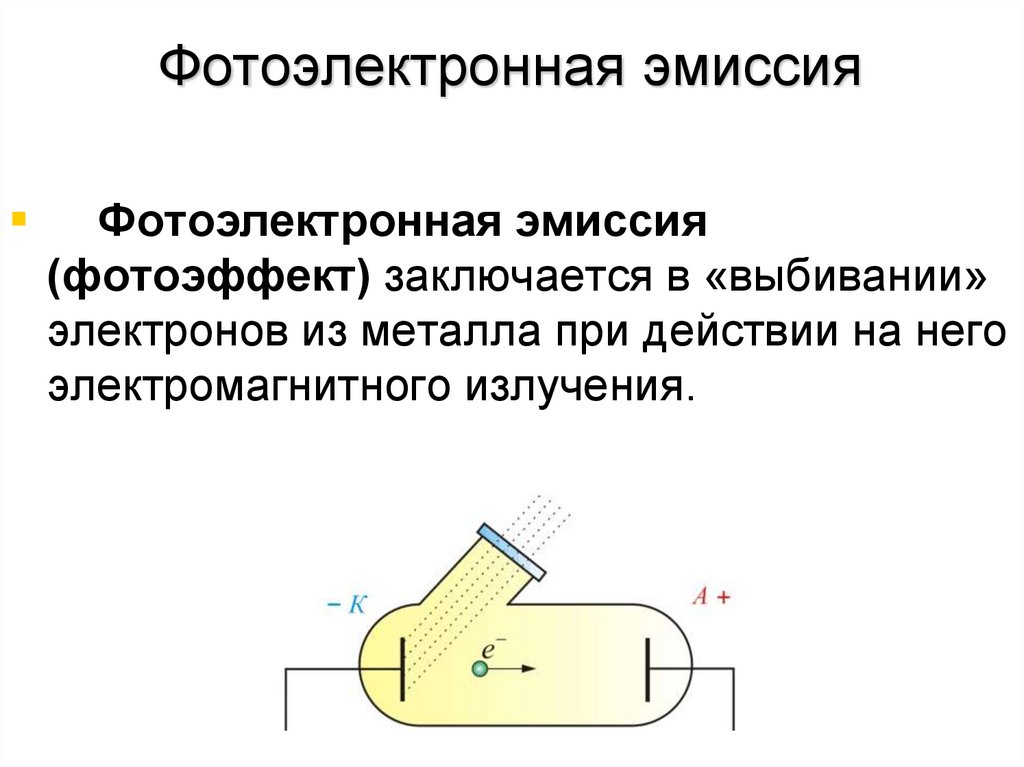

Рис. 2.9. Схема опытов по изучению внешнего фотоэффекта
Свет, проникающий через кварцевое окно КВ (кварц пропускает ультрафиолетовые лучи), освещает катод К, изготовленный из исследуемого материала. Электроны, испущенные вследствие фотоэффекта, перемещаются под действием электрического поля к аноду А. В цепи возникает фототок, измеряемый миллиамперметром. С помощью потенциометра П можно изменять напряжение между катодом и анодом, которое показывает вольтметр V.
Исследования привели к установлению следующих основных закономерностей фотоэффекта:
|
1. Испускаемые под действием света заряды имеют отрицательный знак. 2. Величина испускаемого телом заряда пропорциональна поглощенной им световой энергии. 3. 4. Фотоэффект протекает безынерционно, то есть фототок появляется практически одновременно с освещением катода (задержка ). |
Наибольшее действие оказывают ультрафиолетовые лучи. Максимальная кинетическая энергия фотоэлектронов не зависит от интенсивности падающего света, а определяется при прочих равных условиях лишь частотой падающего монохроматического света и растет с увеличением частоты.Проанализируем вольт-амперную характеристику (то есть зависимость фототока
Рис. 2.10. Вольт-амперная характеристика фотоэффекта
Следовательно, сила тока насыщения определяется количеством электронов, испускаемых катодом в единицу времени под действием света.
Поэтому сила фототока насыщения прямо пропорциональна световому потоку
|
|
(2.5) |
где k — коэффициент пропорциональности, характеризующий «чувствительность» данного вещества к свету.
Рис. 2.11. Зависимость силы фототока насыщения от светового потока
Анализ кривой показывает, что электроны вылетают из катода с различными по величине скоростями. Часть электронов обладает достаточными скоростями, чтобы при U =0 долететь до анода «самостоятельно» и создать фототок без помощи ускоряющего поля. Для обращения фототока в нуль необходимо приложить некоторое задерживающее напряжение .
По величине тормозящей разности потенциалов , при которой фототок обращается в нуль, можно определить скорость самых быстрых фотоэлектронов:
|
(2.6) |
где — масса, величина заряда (e>0) и максимальная скорость этих электронов. Экспериментально было установлено, что максимальная скорость фотоэлектронов не зависит от интенсивности света, а зависит только от частоты облучения . Растущая линейная зависимость на рис. 2.4 указывает на то, что увеличение частоты приводит к возрастанию максимальной скорости фотоэлектронов.
Рис. 2.4. Зависимость задерживающего напряжения от частоты
Эта экспериментальная зависимость не укладывается в рамки классической электродинамики, так как скорость фотоэлектронов по классическим понятиям должна зависеть от интенсивности электромагнитной волны, а не от ее частоты.
В 1905 г. А. Эйнштейн показал, что все закономерности фотоэффекта легко объясняются, если предположить, что свет распространяется и поглощается такими же порциями (квантами) , какими он, по предположению Планка, испускается. Взаимодействуя с электроном вещества, фотон может обмениваться с ним энергией и импульсом. Фотоэффект возникает при неупругом столкновении фотона с электроном. При таком столкновении фотон поглощается, а его энергия передается электрону. Таким образом, электрон приобретает кинетическую энергию не постепенно, а сразу — в результате единичного акта столкновения. Этим и объясняется безинерционность фотоэффекта.
Рис. 2.13. Схема возникновения фотоэффекта в металле под действием падающих фотонов
Энергия, полученная электроном, доставляется ему в виде кванта . Часть этой энергии электрон тратит на то, чтобы «вырваться» из металла. Для каждого материала имеется своя
|
Работа выхода — это наименьшая энергия, которую необходимо сообщить электрону, чтобы удалить его из вещества в вакуум. |
Остаток энергии фотона превращается в кинетическую энергию К электрона. Кинетическая энергия максимальна, если электрон образуется вблизи поверхности вещества и не расходует энергию при случайных столкновениях в веществе. В этом случае будет выполняться соотношение Эйнштейна для фотоэффекта (2.7).
|
|
(2.7) |
Нобелевская премия по физике за 1921 г. была присуждена Эйнштейну за его «важные физико-математические исследования и особенно за открытие законов фотоэлектрического эффекта». (Знаменитая теория относительности даже не упомянута в приведенной формулировке).
Уравнение Эйнштейна позволяет объяснить законы фотоэффекта. Действительно, из соотношения Эйнштейна непосредственно следует, что максимальная кинетическая энергия фотоэлектрона линейно возрастает с увеличением частоты падающего излучения и не зависит от его интенсивности. Так как с уменьшением частоты падающего света кинетическая энергия фотоэлектронов уменьшается (для данного вещества катода
Согласно Эйнштейну, частота
|
|
(2.8) |
представляет красную границу фотоэффекта для данного вещества.
Она зависит лишь от работы выхода электронов, то есть от химической природы вещества и состояния его поверхности.
Используя выражение (2.8) для красной границы и соотношение (2.6), перепишем уравнение Эйнштейна в виде
|
|
(2.9) |
которое объясняет экспериментальную линейную зависимость (см. рис. 2.4) задерживающего потенциала от частоты падающего электромагнитного излучения.
Таким образом, согласно Эйнштейну, свет с частотой w не только испускается, как это предполагал Планк, но и распространяется в пространстве и поглощается веществом отдельными порциями (квантами), энергия которых
В 1914 г. были проведены модифицированные опыты по фотоэффекту: лучи направлялись на металлическую пыль, помещенную в конденсаторе.
Фотоэффект практически мгновенен: при соударении пылинки с фотонами из нее выбиваются электроны, пылинка приобретает заряд и начинает двигаться в поле конденсатора. Движение пылинок наблюдалось сразу после включения источника излучения. Если бы излучение было классической электромагнитной волной, то волне потребовалось бы вполне заметное в эксперименте время для того, чтобы раскачать электроны, сообщить им энергию, равную работе выхода и, тем самым, вырвать их из пылинки. Отсутствие такого запаздывания наглядно продемонстрировало корпускулярную природу фотоэффекта.
На явлении фотоэффекта основано действие приборов, называемых фотоэлементами. На рис. 2.14 показано устройство вакуумного фотоэлемента.
Рис. 2.14. Устройство вакуумного фотоэлемента
На внутреннюю поверхность металлического баллона наносится светочувствительный слой, служащий катодом. Он соединен с отрицательным полюсом источника тока.
В центре баллона помещается проволочное кольцо, служащее анодом. Анод соединяется с положительным полюсом источника тока. Через прозрачное окно в передней стенке баллона свет проникает внутрь и, пройдя сквозь проволочное кольцо, выбивает фотоэлектроны из катода. Фотоэлектроны под действием электрического поля движутся в сторону анода, цепь замыкается и по ней начинает течь ток IФ. Если на пути световых лучей появится непрозрачная преграда, то свет перестанет поступать на катод, фотоэлектронная эмиссия прекратится, и ток в цепи прервется. При этом сработает то или иное реле, связанное с регистрирующим устройством.
Рис. 2.15. Солнечные батареи на международной космической станции. При освещении области контакта различных полупроводников возникает фотоэдс, что позволяет преобразовывать световую энергию в электрическую.
Фотоэлементы являются основной частью всевозможных фотореле, нашедших широкое применение в промышленности.
С помощью фотореле можно осуществлять управление различными приборами и установками, включая и выключая их автоматически при освещении светом фотоэлемента, либо, наоборот, при его выключении.
Видео 2.2. Внутренний фотоэффект. Фоторезистор: «А каковы Ваши намерения?»
Пример 1. На поверхность лития падает монохроматический свет с длиной волны . Чтобы прекратить эмиссию электронов, нужно приложить задерживающую разность потенциалов не менее . Определим работу выхода .
Энергия фотона равна
Максимальная кинетическая энергия электронов равна произведению . Отсюда находим работу выхода
В дальнейшем мы обсудим подробнее уже упоминавшуюся внесистемную единицу энергии — электрон-вольт .
Пример 2. Определить максимальную скорость электронов, вылетающих из металла под действием квантов с длиной волны .
Энергия квантов
существенно превышает работу выхода электронов из любого металла (не больше нескольких эВэВ).
Поэтому в уравнении Эйнштейна (2.7) работой выхода АВЫХможно пренебречь. Учитывая, что энергия покоя электрона равна примерно , то есть близка к его кинетической энергии , для расчета скорости электронов в данном случае необходимо воспользоваться релятивистскими формулами, а именно: кинетическая энергия К равна
где — максимальная скорость электронов, с — скорость света в вакууме.
Тогда уравнение Эйнштейна приобретает вид
где
Решая его, находим скорость электронов
которая действительно оказывается близка к скорости света в вакууме .
Фотоэлектронная спектроскопия — Химия LibreTexts
-
- Последнее обновление
- Сохранить как PDF
- Идентификатор страницы
- 1837
Фотоэлектронная спектроскопия включает измерение кинетической энергии фотоэлектронов для определения энергии связи, интенсивности и углового распределения этих электронов и использования полученной информации для изучения электронной структуры молекул.
Он отличается от обычных методов спектроскопии тем, что он обнаруживает электроны, а не фотоны для изучения электронной структуры материала.
Введение
Фотоэлектронная спектроскопия (ФЭС) представляет собой измерение энергии фотоэлектронов, испускаемых твердыми телами, газами или жидкостями в результате фотоэлектрического эффекта. В зависимости от источника энергии ионизации ПЭС можно соответственно разделить на ультрафиолетовую фотоэлектронную спектроскопию (УФС) и рентгеновскую фотоэлектронную спектроскопию (РФЭС). Источником излучения для ИБП является газоразрядная лампа на инертных газах, обычно гелиевая газоразрядная лампа. Для XPS, также называемого электронной спектроскопией для химического анализа (ESCA), источником является рентгеновское излучение высокой энергии (1000–1500 эВ). Кроме того, в зависимости от источника энергии ионизации, ПЭС может зондировать либо валентные, либо остовные электроны. ИБП, в котором используется энергия ультрафиолетовых лучей (<41 эВ), будет достаточно только для выброса электронов с валентных орбиталей, в то время как рентгеновские лучи высокой энергии, используемые в XPS, могут выбрасывать электроны из ядра и атомных орбиталей (рис.
1).
Дополнительная информация об XPS и UPS обсуждается в модуле «Фотоэлектронная спектроскопия: применение», который включает обсуждение методов исследования обоих этих спектроскопических методов и их сравнение.
Фотоэлектрический эффект
Чтобы понять принципы фотоэлектронной спектроскопии, необходимо применить фотоэлектрический эффект. Фотоэлектрический эффект заключается в том, что электроны могут быть отброшены от поверхности твердого тела электромагнитным излучением. Выброшенные электроны называются фотоэлектронами.
Рис. 2. Схема фотоэффекта. Входящий свет попадает на поверхность твердого тела, вызывая выброс фотоэлектрона. Первоначально известный как эффект Герца, фотоэлектрический эффект впервые наблюдал Генрих Герц в 1887 году, когда Герц заметил, что искры легче прыгают между двумя заряженными поверхностями, освещенными светом.
Наблюдение Герца в конечном итоге привело к фотоэлектрическому закону Эйнштейна; кинетическая энергия испущенного фотоэлектрона равна
\[E_k = h\nu — E_I \label{1}\]
где h — постоянная Планка, ν — частота ионизирующего света, а E I — энергия ионизации, которая является синонимом связывания электрона. энергия, электрона. Термин фотоэлектрический эффект рассматривается исключительно при обсуждении твердых тел. Поскольку PES можно использовать для измерения энергии твердых тел, жидкостей и газов, термин фотоионизация или фотоэмиссия лучше отражает принципы PES. Фотоионизация — это процесс, при котором молекула (М) ионизируется пучком фотонов, в результате чего молекула теряет электрон: 9{+}}(E_{int}) + e \label{2} \]
Этот процесс фотоионизации соответствует трехступенчатой модели. Трехэтапная модель разбивает процесс фотоионизации на три независимых этапа:
- Молекула поглощает фотон, в результате чего энергия фотона передается электронам молекулы, которые возбуждаются.
- Возбужденный электрон переместится на поверхность молекулы. На этом этапе возбужденный электрон движется, он может сталкиваться или не сталкиваться с другими частицами. Любые возбужденные электроны, которые сталкиваются с частицей, теряют энергию.
- Возбужденный электрон вырвется с поверхности молекулы в вакуум, где его и обнаружат.
Процесс фотоионизации может происходить только в том случае, если фотон имеет энергию большую, чем энергия, которая удерживает электрон на молекуле, что является самым низким потенциалом ионизации. Если есть избыточная энергия после того, как произошла ионизация, то избыточная энергия будет в форме кинетической энергии. При преобразовании уравнения 1 энергия ионизации будет представлять собой разницу между энергией фотона (hv) и кинетической энергией фотоэлектрона (Ek). Эти две переменные, энергия фотона и кинетическая энергия, измеряются спектрометром PE. Таким образом, с помощью ПЭС можно измерить энергии основного и возбужденного состояний после потери электрона нейтральной молекулой, определяемой приведенной выше химической формулой.
Энергия ионизации
Энергия ионизации, также известная как энергия связи электрона, определяемая с помощью фотоэлектронной спектроскопии, дает наиболее подробную количественную информацию об электронной структуре органических и неорганических молекул. Ионизация определяется переходами из основного состояния нейтральной молекулы в ионное состояние (уравнение 2). Существует два типа энергии ионизации: адиабатическая и вертикальная энергия ионизации. Адиабатическая энергия ионизации молекулы определяется как минимальное количество энергии, необходимое для выброса электрона из нейтральной молекулы. Дополнительно можно назвать разность между энергией основного колебательного состояния нейтральной молекулы и положительного иона. Второй тип: энергия вертикальной ионизации учитывает любые дополнительные переходы между основным и возбужденным колебательным состоянием нейтральной молекулы. Энергия вертикальной ионизации является наиболее вероятным переходом. Принцип Франка-Кондона объясняет относительную интенсивность колебательных полос для фотоионизационных переходов.
Теорема Купмана, которая утверждает, что отрицательное значение собственного значения занятой орбитали из расчета Хартри-Фока равно энергии вертикальной ионизации ионного состояния, образованного фотоионизацией молекулы. По теореме Купермана показано, что энергии ионизации напрямую связаны с энергиями молекулярных орбиталей; однако у теоремы Купмана есть ограничения.
В процессе фотоионизации выброс электрона приведет к образованию положительного иона (M + ). Энергия, необходимая для выброса электрона, известна как энергия ионизации или энергия связи электрона. В целом энергия ионизации будет зависеть от расположения электронов, а не от ядра молекулы. Поскольку электроны располагаются на орбиталях, окружающих атомное ядро, энергия ионизации будет выше или ниже в зависимости от того, находятся ли электроны в ядре или в валентной оболочке. Очевидно, что остовным электронам, которые находятся ближе к ядру, потребуется больше энергии для выбрасывания. Кроме того, каждый химический элемент имеет разное количество протонов в ядре, что приводит к уникальному набору энергий ионизации для каждого элемента. При использовании фотоэлектронной спектроскопии энергия ионизации определяется путем вычитания энергии входящего фотона из измеренной кинетической энергии выбитого электрона. Таким образом, можно использовать PES для определения химических элементов в неизвестном образце на основе наблюдаемых энергий ионизации в спектре PE.
Местоположение выброшенного электрона во многом определяет используемый тип фотоэлектронной спектроскопии. Рентгеновская фотоэлектронная спектроскопия (XPS) используется для выбрасывания электронов из ядра или валентной оболочки. Образец, используемый в XPS, сначала будет помещен в камеру сверхвысокого вакуума, чтобы предотвратить поглощение фотонов и испускаемых электронов газами. Затем образец будет бомбардироваться рентгеновскими лучами, вызывающими выброс электронов. Энергии выбитых электронов будут измеряться их рассеянием в электрическом поле. Из-за вакуумной среды образца XPS нельзя использовать для жидкостей. Кроме того, XPS предоставит информацию о степенях окисления для любых элементов, присутствующих в образце, поскольку энергии ионизации остовных электронов немного выше, когда присутствует степень окисления.
ИБП работает аналогично XPS, но использует фотоны, производимые газоразрядной лампой, в ультрафиолетовом диапазоне спектра. Первоначально УПС использовался только для определения энергии ионизации молекул газа; однако с годами ему также приписывают информацию об электронном строении молекул.
Расщепление
Различные типы расщепления происходят в фотоэлектронном спектре из-за удаления электрона с орбитали. {2S+1}\) используется для определения различий в начальном и конечном состояниях для спектральных переходов. Первый тип, расщепление спиновых орбит, является чисто эффектом начального состояния, который возникает при фотоионизации, если электрон удаляется из вырожденной подоболочки. Кроме того, расщепление спиновой орбиты никогда не произойдет для s-орбиталей, поскольку оно зависит от удаления электрона из вырожденной подоболочки. Спектр PE будет представлять расщепление спиновых орбит для p-, d- и f-орбиталей в виде дублетов для XPS. Интенсивность пиков дублетов будет зависеть от значения J в члене Рассела-Сондерса. Например, энергия связи для дублета с более низким значением J даст наибольшую интенсивность. Кроме того, из-за ядерного экранирования величина спин-орбитального расщепления будет уменьшаться по мере удаления от ядра. Другим типом расщепления является мультиплетное расщепление, которое возникает при взаимодействии между неспаренным электроном, образованным выброшенным фотоэлектроном, и уже существовавшим ранее неспаренным электроном. Это может привести к образованию множества конечных состояний, образующихся во время фотоионизации. Например, рассмотрим трехэлектронный атом лития. Основное состояние 1s 9{-}\]
В целом возникающая разность энергий известна как мультиплетное расщепление, которое приводит к многопиковой огибающей в спектре PE. Наконец, ян-теллеровское расщепление произойдет, когда симметрия молекулы будет нарушена фотоионизацией.
Фотоэлектронные приборы
Все фотоэлектронные спектрометры должны состоять из трех компонентов. Первый представляет собой источник возбуждения, используемый для облучения образца с высвобождением электронов. Второй — это анализатор энергии электронов, который будет рассеивать испускаемые фотоэлектроны в соответствии с их соответствующей кинетической энергией. Наконец, детектор. Кроме того, спектрометр должен иметь среду высокого вакуума, которая предотвратит рассеяние электронов частицами газа. Эти различные компоненты фотоэлектронных спектрометров доступны во многих различных формах, которые обсуждаются в модуле «Фотоэлектронная спектроскопия: применение». Блок-схема базового ПЭ-спектрометра приведена ниже:

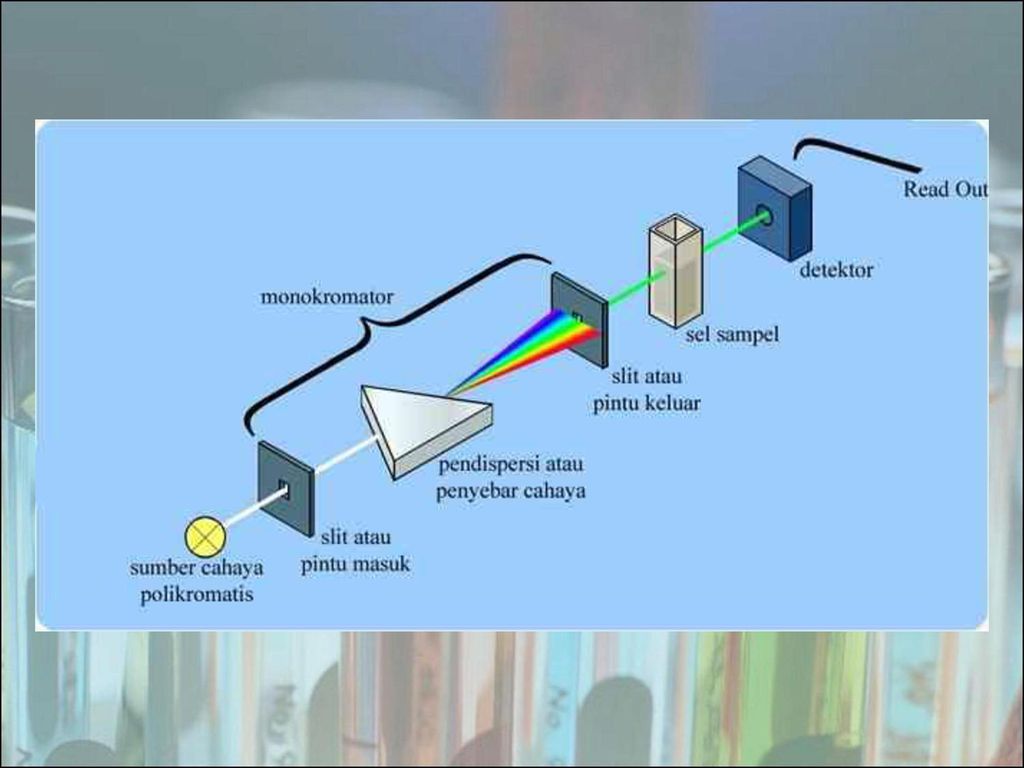

Рисунок 4: Блок-схема спектрометра PE.
Пример фотоэлектронного спектра, полученного спектрометром PE, показан на рисунке 5. Этот график показывает распределение кинетической энергии излучаемого фотона, полученное анализатором энергии электронов, в результате чего получается график зависимости числа зарегистрированных электронов от полученная энергия связи электронов.
Ссылки
- Рабале Дж. В., Принципы ультрафиолетовой фотоэлектронной спектроскопии, Wiley, New York, 1977
- Хюфнер С., Фотоэлектронная спектроскопия: принципы и приложения, Springer, Берлин; Нью-Йорк, 2003 г.
- Харрис, Д., Симметрия и спектроскопия: введение в колебательную и электронную спектроскопию, Dover Publications, New York, 1989
- Гош П.К., Введение в фотоэлектронную спектроскопию, Wiley, New York, 1983
- Бриггс Д., Справочник по рентгеновской и ультрафиолетовой фотоэлектронной спектроскопии, Heyden, London, 1978
- Бок, Х. ; Моллере, стр. J.Chem. Образовательный 1974 , 51, 506-514
- James, T. J. Chem. Образовательный 1971 , 48, 712-718
Проблемы
- Какой источник излучения используется для выброса остовных электронов?
- Опишите, как можно использовать PES для расчета энергии ионизации молекулы.
- Опишите фотоэффект.
Ответы
- Источник рентгеновского излучения.
- PES использует заданную энергию фотона для ионизации молекулы. Поскольку избыточная энергия будет в форме кинетической энергии, вычисляемой фотоэлектронным спектрометром, можно рассчитать энергию ионизации молекулы, переписав следующее уравнение: \(E_k = h\nu — E_I\), чтобы решить для \(E_I\), энергии ионизации.
- Фотоэлектрический эффект возникает при попадании света на металлическую поверхность; таким образом, вызывая выброс электронов с поверхности металла.
