Что такое фотореле и как оно работает

Фотореле — это устройство, которое автоматически включает и выключает освещение в зависимости от уровня естественного света. Принцип его работы основан на использовании фотоэлемента, который реагирует на изменение освещенности.

Основные компоненты фотореле:

  • Фотоэлемент (фотодиод, фототранзистор или фоторезистор)
  • Компаратор
  • Реле
  • Регулятор чувствительности

Когда уровень естественного освещения падает ниже заданного порога, фотоэлемент передает сигнал на компаратор. Компаратор сравнивает полученное значение с пороговым и при необходимости активирует реле, которое замыкает цепь и включает подключенные светильники.

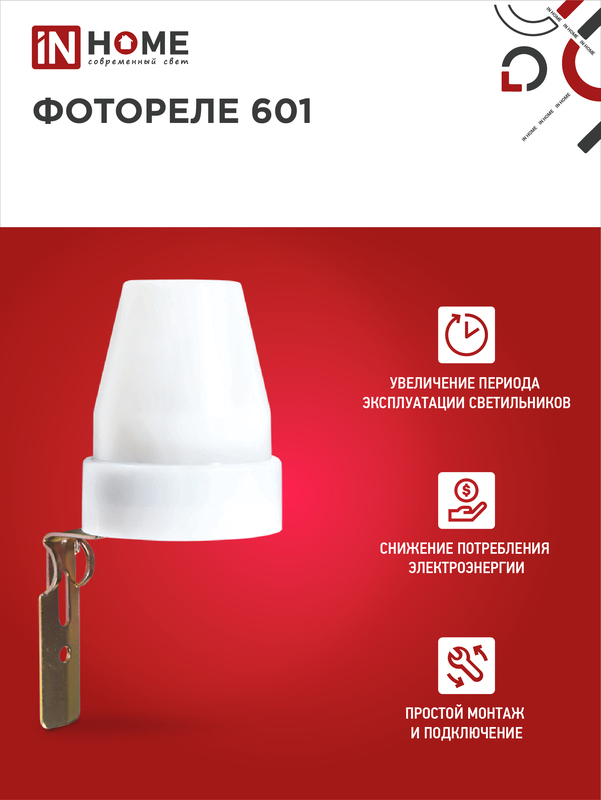

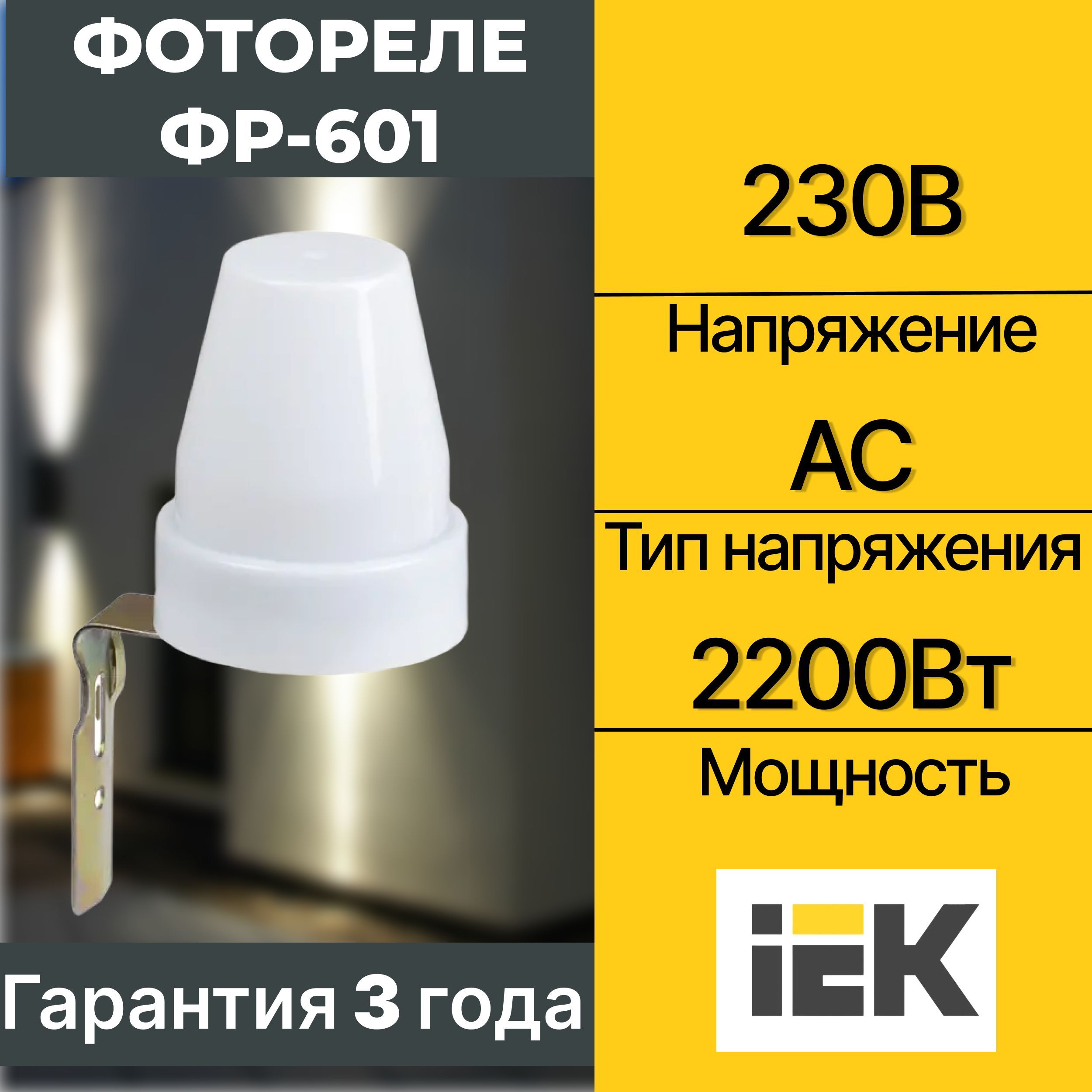

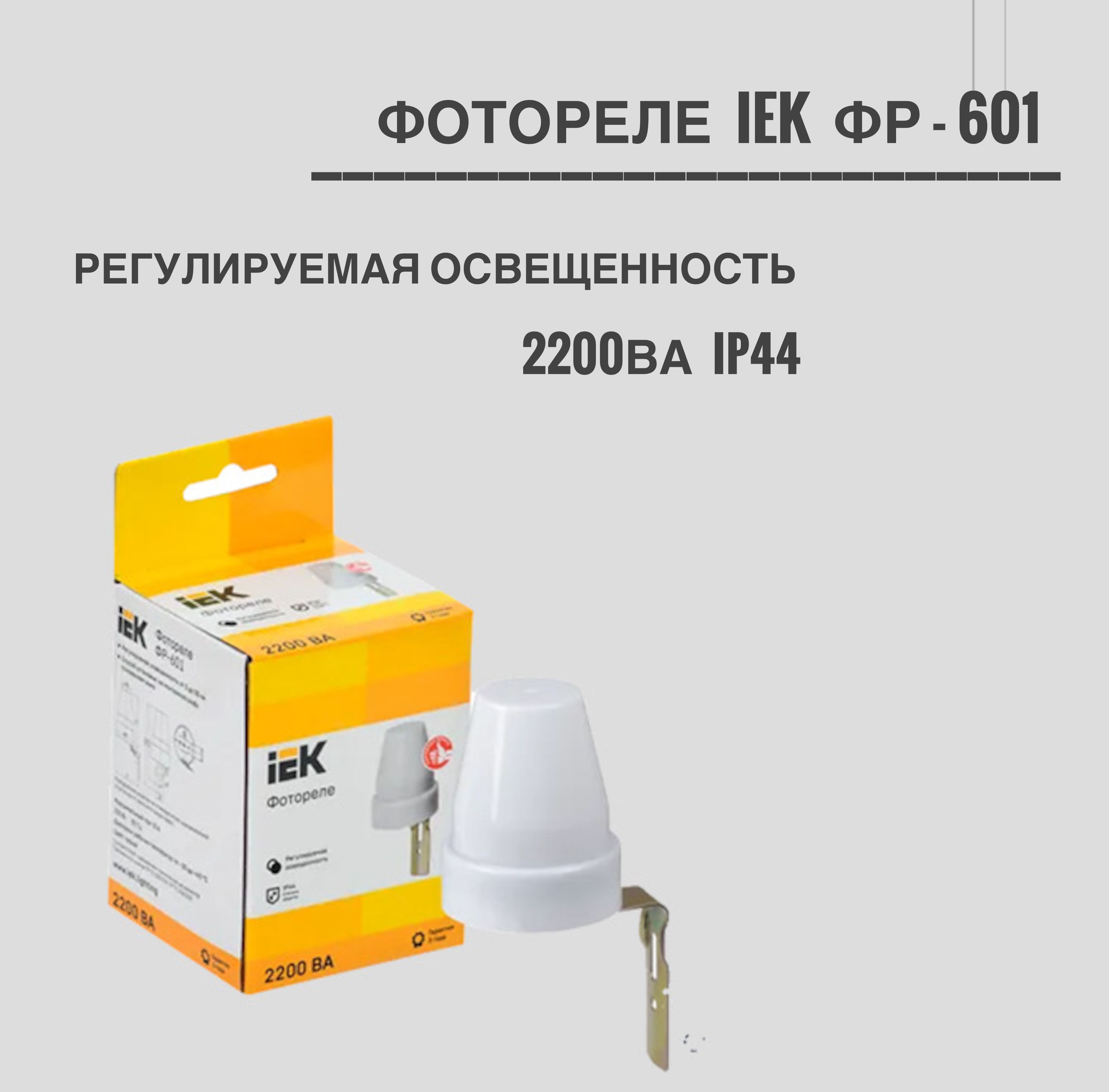

Популярные модели фотореле ФР-601 и ФР-602

Фотореле ФР-601 и ФР-602 — это распространенные модели, которые часто используются для автоматизации уличного и внутреннего освещения. Их основные характеристики:

  • Напряжение питания: 230В
  • Максимальный ток нагрузки: 6А (ФР-601), 16А (ФР-602)
  • Диапазон рабочих температур: от -25°C до +40°C
  • Регулируемый порог срабатывания
  • Задержка включения/выключения для исключения ложных срабатываний

Эти модели отличаются надежностью и простотой использования, что делает их популярным выбором для автоматизации освещения в частных домах, на дачных участках и в коммерческих помещениях.

Схемы подключения фотореле

Существует несколько вариантов подключения фотореле к осветительным приборам. Рассмотрим две основные схемы:

Схема 1: Подключение через распределительную коробку

Эта схема подходит для случаев, когда есть возможность изменить существующую проводку:

  1. Отключите питание на щитке
  2. В распределительной коробке соедините нулевой провод от сети с нулевым проводом светильника и нулевым входом фотореле
  3. Фазный провод от сети подключите к входу «L» фотореле
  4. Выход фотореле соедините с фазным проводом светильника
  5. Заземляющие провода соедините между собой

Схема 2: Прямое подключение

Этот вариант удобен, когда нет доступа к распределительной коробке:


  1. Отключите питание
  2. Заведите все три провода (фаза, ноль, земля) внутрь корпуса фотореле
  3. Подключите провода к соответствующим клеммам фотореле согласно маркировке
  4. Выходные клеммы фотореле соедините с проводами светильника

При выборе схемы учитывайте особенности вашей электропроводки и удобство монтажа.

Пошаговая инструкция по подключению фотореле

Для правильного подключения фотореле следуйте этой инструкции:

  1. Обесточьте электрическую цепь, отключив автомат на щитке
  2. Выберите место установки фотореле, защищенное от прямых солнечных лучей и света управляемых светильников
  3. Закрепите фотореле на стене или опоре
  4. Проложите кабель от щитка к фотореле и от фотореле к светильникам
  5. Снимите крышку фотореле
  6. Подключите провода согласно выбранной схеме и маркировке на клеммах
  7. Загерметизируйте места ввода кабеля в корпус фотореле
  8. Установите крышку на место
  9. Включите питание и проверьте работу системы

После подключения необходимо настроить порог срабатывания фотореле с помощью регулятора чувствительности.


Настройка и регулировка фотореле

Правильная настройка фотореле обеспечит его эффективную работу. Как настроить фотореле?

  • Установите регулятор чувствительности в среднее положение
  • Дождитесь наступления сумерек
  • Медленно поворачивайте регулятор, пока освещение не включится
  • Проверьте работу системы в течение нескольких дней и при необходимости скорректируйте настройки

Некоторые модели фотореле имеют дополнительный регулятор задержки включения/выключения. Он помогает избежать ложных срабатываний от кратковременных изменений освещенности, например, от света фар проезжающих автомобилей.

Преимущества использования фотореле

Применение фотореле для управления освещением имеет ряд существенных преимуществ:

  • Автоматизация работы освещения без необходимости ручного управления
  • Экономия электроэнергии за счет включения света только когда это действительно необходимо
  • Повышение безопасности территории благодаря своевременному включению освещения в темное время суток
  • Удобство эксплуатации — нет необходимости помнить о включении/выключении света
  • Увеличение срока службы ламп за счет оптимизации времени их работы

Все эти факторы делают фотореле популярным решением для автоматизации освещения как в частных домах, так и на коммерческих объектах.


Типичные ошибки при подключении фотореле

При самостоятельном подключении фотореле важно избегать распространенных ошибок:

  • Неправильный выбор места установки — избегайте установки фотореле под прямыми солнечными лучами или в зоне действия управляемых светильников
  • Нарушение полярности подключения — внимательно следуйте маркировке на клеммах
  • Превышение допустимой нагрузки — учитывайте суммарную мощность подключаемых светильников
  • Отсутствие защиты от влаги — обязательно герметизируйте места ввода кабеля в корпус фотореле
  • Неправильная настройка чувствительности — это может привести к преждевременному включению или задержке выключения освещения

Избегая этих ошибок, вы обеспечите надежную и эффективную работу системы автоматического освещения.

Использование фотореле в комбинации с другими устройствами

Для создания более гибких систем управления освещением фотореле можно комбинировать с другими устройствами:

  • Датчики движения — позволяют включать свет только при наличии движения в зоне освещения
  • Таймеры — дают возможность задавать точное время работы освещения
  • Дистанционные выключатели — обеспечивают возможность ручного управления при необходимости

Комбинирование этих устройств позволяет создать интеллектуальную систему освещения, адаптированную под конкретные потребности пользователя.



Фр 601 настройка

В тёмное время суток прилегающая к дому территория освещается с помощью светильников. Приобретя фотореле для уличного освещения, можно обеспечить включение светильников при наступлении сумерек. Предлагаем разобраться с конструктивными особенностями, принципом работы прибора, особенностями установки и средними ценами на отдельные модели. Фотореле является прибором, с помощью которого может регулироваться интенсивность освещения.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Подключаем фотореле своими руками. Фр 601 схема подключения
  • Фотореле ФР-601, 6 Ампер (00106)
  • Фотореле iek фр 601 схема подключения
  • Фотореле типа: ФР-601, ФР-602
  • Что такое фотореле для уличного освещения
  • Как подключить датчик света — 3 ошибки. Схемы с выключателем, пускателем, промежуточным реле.
  • Фотореле ИЭК ФР 601 серый, 2200 Вт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить Фотосенсор (датчик света)?!

Подключаем фотореле своими руками. Фр 601 схема подключения


Корпус фотореле выполнен из не поддерживающего горения пластика поликарбонат. Внутри корпуса находится основание с электронной платой и защитный пластиковый кожух, встроенный фотоэлемент. В качестве коммутирующего нагрузку элемента использовано электромеханическое реле. Порог срабатывания фотореле устанавливается регулятором «LUX».

Перейти в раздел. Скачать документы. Модели для проектировщиков. Артикул: LFR Где купить? Фотореле предназначены для автоматического включения и отключения уличного и внутреннего освещения подсветки витрин, световой рекламы и т.

Технические характеристики. Эксплуатационные параметры. Логистические параметры. Позвонить с сайта. О компании. Каталог продукции. Мастер-каталог продукции. Программное обеспечение. Информационная база данных. Модульное оборудование Силовое оборудование защиты и коммутации Приборы учета, контроля, измерения и оборудование электропитания Шкафы, боксы и принадлежности к ним Системы для прокладки кабеля КМП белый КМП сосна КМП дуб Изделия электроустановочные, удлинители и силовые разъемы Оборудование коммутационное и устройства управления Изделия электромонтажные и инструменты Светотехника Оборудование телекоммуникационное Оборудование промышленной автоматизации Типовые решения НКУ Технические характеристики Частота:.

Все права защищены.


Фотореле ФР-601, 6 Ампер (00106)

Фотореле ФР или как его ещё называют сумеречный выключатель предназначен для автоматического включения и отключения уличного и внутреннего освещения подсветски номера дома,подсветки фасадов зданий, освещения дворов и территорий,рекламных вывесок,подсветки витрин, световой рекламы и т. Фотореле ФР предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением В частотой 50 Гц. Для увеличения мощности управляемой нагрузки можно использовать схему подключения фотореле через пускатель модульный контактор. Не устанавливайте фотореле в слишком тёмном месте или под линией освещения.

Установка и подключение окончены, переходим к настройке Кстати, у последней фирмы есть довольно надежная модель – ФР

Фотореле iek фр 601 схема подключения

В одной статье мы уже рассматривали с вами, как подключить датчик движения, в этой мы поговорим о том, как подключить фотореле. Это два разных прибора их не стоит путать их между собой. Фотореле включается в темное время суток автоматически, и позволяет существенно экономить на освещении. Устанавливать его можно на даче, в подъезде и т. В статье мы поговорим о том, как установить фотореле и подключить все между собой, покажем схемы и рассмотрим целую пошаговую инструкцию с видео. Изначально поговорим о том, как вообще работает это устройство. Конструкция включает в себя простые элементы: фотоэлемент, фототранзистор, компаратор и реле.

Фотореле типа: ФР-601, ФР-602

Корпус фотореле выполнен из не поддерживающего горения пластика поликарбонат. Внутри корпуса находится основание с электронной платой и защитный пластиковый кожух, встроенный фотоэлемент. В качестве коммутирующего нагрузку элемента использовано электромеханическое реле. Порог срабатывания фотореле устанавливается регулятором «LUX».

Список покупок? Устройство помогает экономить время, которое обычно тратится на бесконечные походы к выключателю во время переменчивой погоды.

Что такое фотореле для уличного освещения

Такое электротехническое устройство, как фотореле для уличного освещения, обеспечивает достаточную видимость в тёмное время суток. При этом датчик света срабатывает автоматически и не требует механического включения. Данный прибор позволяет экономить электроэнергию, удобен в эксплуатации. Попутно расскажем, как сделать и настроить устройство самостоятельно. Многие знают, что раньше фонари на столбах включались специальными службами.

Как подключить датчик света — 3 ошибки. Схемы с выключателем, пускателем, промежуточным реле.

Люди всегда создают для себя то, что улучшает качество их жизни, делая ее более удобной и комфортной. Последние десятилетия нашей истории характеризуются изобретением компьютеров, телефонов, различной бытовой техники, комфортных автомобилей. Еще одним современным устройством, совсем недавно изобретенным людьми, является фотореле для уличного освещения. Его предназначение заключается в том, чтобы при наступлении темноты освещать в автоматическом режиме ту или иную зону. Автоматически контролируя уровень освещения благодаря работе потенциометра, фотореле с точностью определяет время включения и выключения световых приборов. Также в оснащение современных таких устройств входит регулировка, позволяющая человеку самому производить регулировку диапазона срабатывания. Для людей, проживающих в частных домах и проводящих много времени на своих дачных участках, данный прибор может стать настоящим помощником.

С таймером, позволяющим гибко настроить фотореле по собственному желанию. Таймер Фотореле ФР Номинальное.

Фотореле ИЭК ФР 601 серый, 2200 Вт

Для контроля работы многих электрических приборов необходимы специальные контроллеры, которые отвечают за точность и правильность их работы. Предлагаем рассмотреть, как подключить простое уличное фотореле, что это такое и его принцип работы. Эффективный прибор позволяет контролировать затраты энергии, управлять освещением по необходимому режиму.

Фотореле ФР или как его ещё называют сумеречный выключатель предназначен для автоматического включения и отключения уличного и внутреннего освещения подсветски номера дома,подсветки фасадов зданий, освещения дворов и территорий,рекламных вывесок,подсветки витрин, световой рекламы и т. Фотореле ФР предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением В частотой 50 Гц. Для увеличения мощности управляемой нагрузки можно использовать схему подключения фотореле через пускатель модульный контактор.

Не устанавливайте фотореле в слишком тёмном месте или под линией освещения. Элементы освещения, которые управляются фотореле не должны быть направлены на само фотореле. В одной статье мы уже рассматривали с вами, как подключить датчик движения, в этой мы поговорим о том, как подключить фотореле.

ФР -более мощное, но тот же вариант LXP!

Устройство эксплуатируется в электрических сетях переменного тока вольт частотой 50 герц. Принцип действия реле прост: при затемнении происходит срабатывание фотодатчика, контакты в схеме замыкаются, вспыхивает лампа или несколько ламп. При увеличении освещенности контакты, соответственно, размыкаются, свет автоматически отключается. Это позволяет манипулировать освещением по мере необходимости. Стоимость реле зависит от разных факторов: на нее может влиять рейтинг производителя, наличие регулятора освещенности и пр. Корпус изделия выполнен из негорючей пластмассы. Внутри смонтирована площадка, на которой располагается плата с функциональными деталями.

Статья Видео. Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже. Что касается фотоэлемента а в основном это фотодиод, фототранзистор либо фоторезистор , его основное назначение — анализ интенсивности света.


Как подключить фотореле своими руками: схема, пошаговая инструкция

Содержание

  • 1 Принцип работы
    • 1.1 Как работает фотореле: видео
  • 2 Схемы подключения
  • 3 Как подключить фотореле: пошаговая инструкция
  • 4 Подключение фотореле фр-601: видео

В одной статье мы уже рассматривали с вами, как подключить датчик движения, в этой мы поговорим о том, как подключить фотореле. Это два разных прибора их не стоит путать их между собой. Фотореле включается в темное время суток автоматически, и позволяет существенно экономить на освещении. Устанавливать его можно на даче, в подъезде и т.д. В статье мы поговорим о том, как установить фотореле и подключить все между собой, покажем схемы и рассмотрим целую пошаговую инструкцию с видео.

Принцип работы

Изначально поговорим о том, как вообще работает это устройство. Конструкция включает в себя простые элементы: фотоэлемент, фототранзистор, компаратор и реле.

Основная задача заключается в том, что создавать следить за интенсивностью света и в случае чего замыкать цепь. Как только интенсивность освещения уменьшается, на это реагирует фотоэлемент, об этом он дает знать компаратору, который имеет порог срабатывания. Если напряжение больше установленного, подключается реле, оно и включает светильник. Узнайте о том, как подключить светильники на улице.

Как работает фотореле: видео

Схемы подключения

Перед тем как приступать к ответу на вопрос, как подключить фотореле к светильнику, нужно разобраться, какие вообще существуют схемы подключения. Сейчас можно выделить две основных, они схожи друг с другом, но имеют существенные отличия в плане установки.

Первая схема

Первая схема подключения фотореле для уличного освещения заключается в том, что присоединить фотореле нужно через распределительную коробку, такой вариант подойдет только в том случае, когда вы готовы полностью поменять проводу в доме.

Вторая схема

Такая схема подключения подойдет в том случае, если вы не готовить штробить стену, своими руками можно будет подключить все напрямую. Все три провода заводятся внутрь корпуса и поджимаются клеммами.

Каждый их этих вариантов считается правильным, первый практически ничем не отличается от подключения выключателей.

Как подключить фотореле: пошаговая инструкция

Сразу хотелось бы дать совет, оптимально подключить фотореле фр-75а и датчик движения. Приборы тесно связанны друг с другом, если вы собрались устанавливать датчик, тогда вы конкретно упростите установку.

Пошаговая инструкция с фото:

  1. Отключаем УЗО.
  2. Протягиваем провод к месту установки фотореле, вещаем его рядом с прибором. Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.
  3. Снимаем изоляцию, можете использовать специальный прибор для снятия изоляции.
  4. Делаем отверстия в корпусе фотореле, только внизу, это спасет от попадания влаги.
  5. Повышаем герметичность корпуса, можно использовать обычные резиновые уплотнители или герметический клей. Лучше остановится на первом варианте.
  6. Подключаем фотореле, для уличного освещения используя схему. Не забываем соблюдать цветовую маркировку.
  7. Подключаем фотореле к прожектору или лампе, вот так это выглядит на фото.
  8. Переходим к настройке, здесь все довольно просто, есть вот такой регулятор. Его нужно настроить на желанную интенсивность включения. Если поставить на максимум, свет будет включаться только в полной темноте. Чтобы все отрегулировать, можно использовать обычный черный пакет или лист бумаги, так вы поймете, при каком освещении он будет срабатывать.
