Что такое фоторезистор и принцип его работы

Фоторезистор (также известный как фотосопротивление или LDR — Light Dependent Resistor) — это полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от интенсивности падающего на него света. Чем больше света попадает на чувствительную поверхность фоторезистора, тем меньше становится его сопротивление.

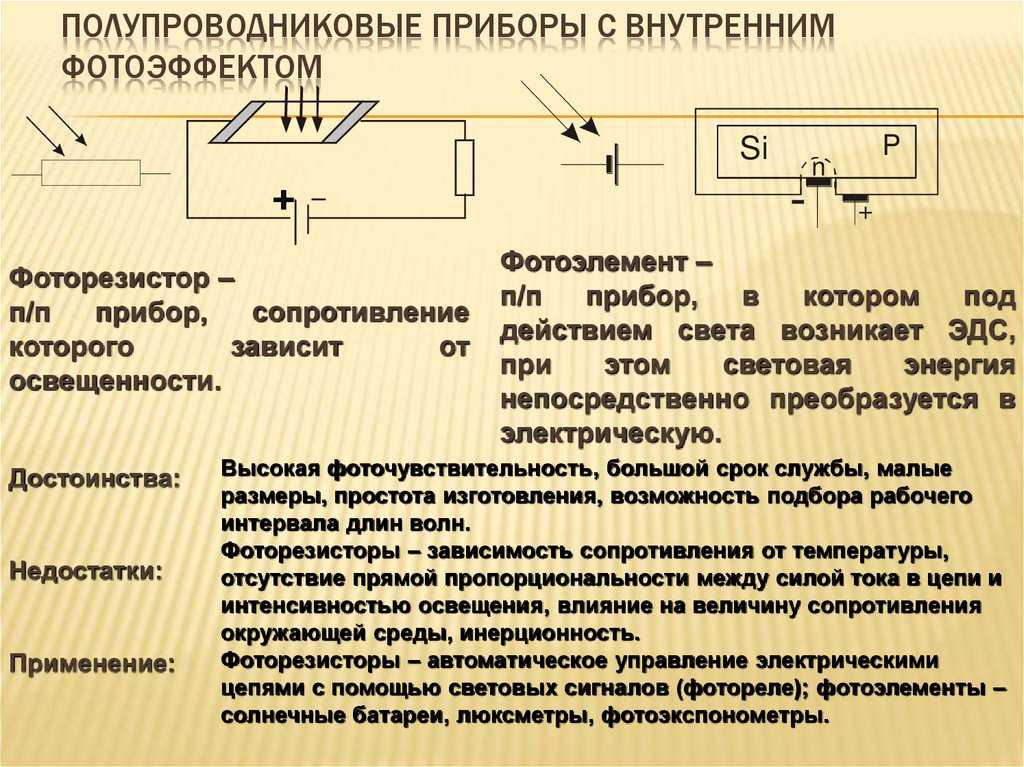

Принцип работы фоторезистора основан на внутреннем фотоэффекте. При попадании света на полупроводниковый материал фоторезистора, энергия фотонов вызывает образование дополнительных свободных носителей заряда — электронов и дырок. Это приводит к увеличению электропроводности полупроводника и, соответственно, уменьшению его сопротивления.

Конструкция и материалы фоторезисторов

Типичная конструкция фоторезистора включает в себя:


  • Полупроводниковый светочувствительный слой (обычно из сульфида кадмия CdS или селенида кадмия CdSe)
  • Керамическую или пластиковую подложку
  • Металлические контакты для подключения
  • Защитное прозрачное покрытие

Наиболее распространенным материалом для изготовления фоторезисторов является сульфид кадмия. Он обеспечивает высокую чувствительность в видимом диапазоне света. Для работы в инфракрасном диапазоне применяются фоторезисторы на основе селенида свинца (PbSe).

Основные виды фоторезисторов

По конструкции и применению фоторезисторы можно разделить на следующие основные виды:

  • Миниатюрные фоторезисторы для монтажа на печатные платы
  • Фоторезисторы в герметичных корпусах для работы в сложных условиях
  • Высоковольтные фоторезисторы для силовой электроники
  • Фоторезисторные сборки и матрицы
  • Фоторезисторы специального назначения (ИК-диапазона, радиационно-стойкие и др.)

Выбор конкретного типа фоторезистора зависит от требований к чувствительности, быстродействию, рабочему диапазону освещенности и условий эксплуатации.


Где применяются фоторезисторы

Благодаря простоте и надежности фоторезисторы широко применяются в различных областях электроники и автоматики:

  • Системы автоматического включения освещения
  • Датчики присутствия и движения
  • Экспонометры фотоаппаратов
  • Автоматическая регулировка яркости дисплеев
  • Сортировка и подсчет объектов на конвейерах
  • Измерители прозрачности и мутности жидкостей
  • Датчики дыма и пламени
  • Оптические энкодеры

Фоторезисторы также используются в научном и измерительном оборудовании, системах безопасности, бытовой технике и игрушках.

Основные технические характеристики фоторезисторов

При выборе и применении фоторезисторов учитываются следующие основные параметры:

  • Темновое сопротивление — сопротивление фоторезистора в отсутствие освещения
  • Световое сопротивление — сопротивление при заданном уровне освещенности
  • Кратность изменения сопротивления — отношение темнового к световому сопротивлению
  • Спектральная характеристика — зависимость чувствительности от длины волны света
  • Вольт-амперная характеристика
  • Быстродействие — время отклика на изменение освещенности
  • Температурные коэффициенты параметров

Знание этих характеристик позволяет правильно выбрать фоторезистор для конкретного применения и рассчитать схему его включения.


Преимущества и недостатки фоторезисторов

К основным достоинствам фоторезисторов можно отнести:

  • Простота конструкции и применения
  • Низкая стоимость
  • Высокая чувствительность
  • Широкий динамический диапазон
  • Отсутствие необходимости в источнике питания

Недостатками фоторезисторов являются:

  • Нелинейность световой характеристики
  • Температурная зависимость параметров
  • Относительно низкое быстродействие
  • Эффект старения и деградации характеристик

Тем не менее, простота и надежность фоторезисторов обеспечивают их широкое применение в самых разных областях.

Как правильно выбрать фоторезистор

При выборе фоторезистора для конкретного применения следует учитывать следующие факторы:

  • Требуемый диапазон рабочих освещенностей
  • Необходимую чувствительность и быстродействие
  • Спектральный диапазон источника света
  • Условия эксплуатации (температура, влажность, вибрации)
  • Допустимые габариты и способ монтажа
  • Требования к надежности и сроку службы

Правильный выбор типа фоторезистора и схемы его включения позволит обеспечить надежную и эффективную работу устройства в целом.



Фоторезисторы. Классификация, назначение (функция) и области применения. Параметры и их расчетные формулы

Похожие презентации:

3D печать и 3D принтер

Видеокарта. Виды видеокарт

Анализ компании Apple

Трансформаторы тока и напряжения

Транзисторы

Устройство стиральной машины LG. Электрика

Конструкции распределительных устройств. (Лекция 15)

Электробезопасность. Правила технической эксплуатации электроустановок

Магнитные пускатели и контакторы

Работа на радиостанциях КВ и УКВ диапазонов. Антенны военных радиостанций. (Тема 5.1)

1. фоторезисторы

ФОТОРЕЗИСТОРЫ
Выполнила студент гр. 235-3:
Андреева М.В.

2. Определение

•Фоторезистор
(фотосопротивление, LDR)
– это резистор,
электрическое
сопротивление которого
изменяется под влиянием
световых лучей, падающих
на светочувствительную
поверхность.

3. Классификация

По материалам изготовления
фоторезисторы делятся на виды:
1) С внутренним фотоэффектом.
2)С внешним фотоэффектом.
При изготовлении фотосопротивлений с
внутренним фотоэффектом применяют
нелегированные вещества: германий
или кремний.
Фотосопротивления с возникновением
внешнего фотоэффекта изготавливают
из смешанных материалов, в которые
входят легирующие добавки.
Несмотря на различные материалы, оба
снижают сопротивление при освещении.
При повышении интенсивности
освещения снижается сопротивление.
Поэтому, получается обратная
зависимость сопротивления от света,
причем нелинейная.

4. Назначение (функция) и области применения

• Наиболее широкое применение фоторезисторы нашли в системах
автоматики (например, автоматическое включение и выключение
уличного освещения в зависимости от времени суток и от уровня
рассеянной освещенности при разных погодных условиях)
• Также можно выделить такие области, как химическая
промышленность, пожарная безопасность большинства предприятий и
т.д.
• Еще одной наиболее известной сферой применения фоторезисторов
является нефелометрия (измерение мутности). Принцип определения
мутности основывается на зависимости интенсивности освещения от
содержания в растворе различных веществ. Фотодетекторами,
которые реагируют на изменение интенсивности, в устройствах по
определению мутности являются фоторезисторы.
• Примером могут быть, также, тепловые извещатели пламени
инфракрасного диапазона частот. В них фоторезисторы выполняют
функцию приемников.

5. Основные параметры и их расчетные формулы

• Темновое сопротивление RТ – сопротивление фоторезистора в
отсутствие падающего на него излучения в диапазоне его
спектральной чувствительности.
• Световое сопротивление RС – сопротивление фоторезистора,
измеренное через определенный интервал времени после начала
воздействия излучения, создающего на нем освещенность заданного
значения.
• Кратность изменения сопротивления KR – отношение темнового
сопротивления фоторезистора к сопротивлению при определенном
уровне освещенности (световому сопротивлению). Это один из
важнейших параметров, характеризующий чувствительность
фоторезистора.

English     Русский Правила

Конструирование и моделирование — дистанционное обучение

2020-04-25

Дремина Нина Михайловна

Тема: Знакомство с фоторезисторами.



Цель: Объяснить устройство и принцип действия фоторезисторов, рассказать, где они используются.

Добрый день! Продолжаем наше знакомство с конструктором «Знаток».



Сегодня мы рассмотрим, что такое фоторезисторы, как они работают и где используются.



В промышленности и бытовой электронике фоторезисторы используются для измерения освещенности, подсчета количества чего-либо, определения препятствий и прочего. Основное его назначение — переводить количество света, попадающего на чувствительную площадь, в полезный электрический сигнал. Сигнал может обрабатываться аналоговой, цифровой логической схемой или схемой на базе микроконтроллера.



Фоторезистор – фотоприбор изменяющий проводимость (сопротивление) в зависимости от количества света падающего на его поверхность. Чем интенсивнее освещенность чувствительной области, тем меньше сопротивления. Вот его схематическое изображение.


Состоит он из двух металлических электродов, между которыми присутствует полупроводниковый материал. Когда световой поток попадает на полупроводник, в нём высвобождаются носители заряда, это способствует прохождению тока между металлическими электродами.



Энергия светового потока тратится на преодоление электронами запрещенной зоны и их переходу в зону проводимости. В качестве полупроводника у фоторезисторов используют материалы типа: Сульфид Кадмия, Сульфид Свинца, Селенит Кадмия и другие.



Применение фоторезисторов:

1. Сумеречные реле. Их еще называют фотореле – это устройства для автоматического включения света в темное время суток.



2. Датчики освещенности. С помощью фоторезисторов можно детектировать слабый световой поток.



3. Сигнализации. В таких схемах используются преимущественно элементы, чувствительные к ультрафиолетовому излучению. Чувствительный элемент освещается излучателем, в случае появления препятствия между ними – срабатывает сигнализация или исполнительный механизм. Например, турникет в метро.



4. Датчики наличия чего либо. Например, в полиграфической промышленности с помощью фоторезисторов можно контролировать обрыв бумажной ленты или количество листов, подаваемых в печатную машину. Таким же образом можно считать количество продукции, прошедшей по конвейерной ленте, или её размер (при известной скорости движения).

Вопросы учащимся для закрепления учебного материала:

1. Найдите в таблице условное обозначение фоторезистора. Запомните, как он обозначается.


2. Где применяются фоторезисторы?

3. Найдите на предложенной схеме фоторезистор. Назовите остальные элементы цепи.


Спасибо за занятие!
