Fqp4N90C даташит. FQP4N90C: мощный N-канальный MOSFET транзистор для силовой электроники

Каковы основные характеристики транзистора FQP4N90C. Какие преимущества дает его использование в силовых схемах. Где применяется FQP4N90C в современной электронике. Как правильно подобрать аналог этого транзистора.

Основные технические характеристики транзистора FQP4N90C

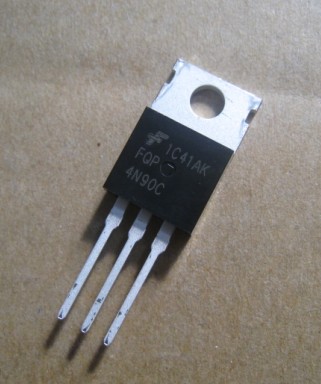

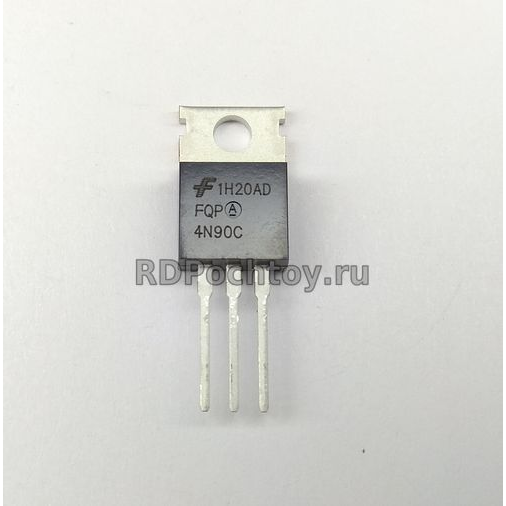

FQP4N90C представляет собой мощный N-канальный MOSFET транзистор, предназначенный для использования в силовой электронике. Рассмотрим его ключевые параметры:

• Максимальное напряжение сток-исток: 900 В
• Максимальный постоянный ток стока: 4 А
• Сопротивление открытого канала: 3,5 Ом
• Входная емкость: 740 пФ
• Общий заряд затвора: 15 нКл
• Корпус: TO-220

Высокое пробивное напряжение в сочетании с приемлемым током делают FQP4N90C отличным выбором для импульсных источников питания, инверторов, приводов электродвигателей и других силовых применений.

Преимущества использования FQP4N90C в силовой электронике

Какие преимущества дает применение транзистора FQP4N90C в силовых схемах? Рассмотрим основные достоинства:

• Высокая надежность благодаря значительному запасу по напряжению
• Низкие коммутационные потери из-за малого заряда затвора
• Хорошая теплоотдача за счет корпуса TO-220
• Доступность и невысокая стоимость

Эти особенности позволяют создавать на базе FQP4N90C эффективные и надежные силовые преобразователи.

Области применения транзистора FQP4N90C

Где чаще всего используется FQP4N90C в современной электронике? Основные сферы применения включают:

• Импульсные источники питания
• Преобразователи для солнечных батарей
• Сварочные инверторы
• Драйверы электродвигателей
• Зарядные устройства
• Системы индукционного нагрева

Высокая универсальность позволяет применять FQP4N90C в самых разных силовых схемах средней мощности.

Особенности монтажа и эксплуатации FQP4N90C

На что следует обратить внимание при работе с FQP4N90C? Ключевые моменты:

• Необходимо обеспечить хороший теплоотвод от корпуса транзистора
• Рекомендуется использовать снабберные цепи для защиты от перенапряжений
• Следует учитывать эффект Миллера при расчете драйвера затвора
• Желательно применять изолирующие прокладки при монтаже на радиатор

Соблюдение этих правил позволит максимально реализовать потенциал FQP4N90C и обеспечить его надежную работу.

Выбор аналогов для замены FQP4N90C

Как правильно подобрать аналог, если FQP4N90C недоступен? Основные критерии:

• Напряжение сток-исток не менее 900 В
• Ток стока не менее 4 А
• Сопротивление открытого канала не более 4 Ом
• Корпус TO-220 или совместимый

Подходящими заменами могут быть транзисторы STF5N90K, FQPF4N90C, STP4NK90Z. При выборе аналога важно тщательно сравнить все ключевые параметры.

Сравнение FQP4N90C с аналогичными MOSFET транзисторами

Как FQP4N90C соотносится с похожими моделями? Рассмотрим сравнительную таблицу:

Модель	Uds max, В	Id max, А	Rds(on), Ом
FQP4N90C	900	4	3,5
STF5N90K	900	5	2,5
STP4NK90Z	900	4	3,6

Как видим, FQP4N90C имеет сбалансированные характеристики и выгодно смотрится на фоне конкурентов.

Рекомендации по выбору драйвера затвора для FQP4N90C

Какой драйвер затвора лучше использовать с FQP4N90C? Основные требования:

• Выходное напряжение 10-20 В
• Пиковый выходной ток не менее 1 А
• Время нарастания/спада не более 50 нс
• Защита от сквозных токов и перегрузки по току

Хорошо подойдут драйверы серий IR21xx, IRS21xx, UCC27xxx. При выборе важно учитывать конкретную схему применения транзистора.

Типовые схемы включения FQP4N90C

Как правильно включить FQP4N90C в схему? Рассмотрим несколько базовых вариантов:

1. Схема с общим истоком — классическое включение для большинства применений
2. Каскодная схема — для работы на высоких частотах
3. Мостовая схема — для мощных преобразователей
4. Схема с общим стоком (истоковый повторитель) — для согласования уровней

Выбор конкретной топологии зависит от требований к схеме и режимов работы транзистора.

Особенности проектирования печатных плат с FQP4N90C

На что обратить внимание при разработке платы с FQP4N90C?

• Минимизировать длину силовых дорожек для снижения паразитных индуктивностей
• Обеспечить надежный теплоотвод от корпуса транзистора
• Использовать раздельные силовые и сигнальные земли
• Применять снабберные цепи для защиты от перенапряжений
• Предусмотреть место под изолирующую прокладку при монтаже на радиатор

Грамотная компоновка платы позволит максимально реализовать потенциал FQP4N90C и обеспечить надежность устройства.

Влияние температуры на характеристики FQP4N90C

Как меняются параметры FQP4N90C при нагреве? Основные температурные зависимости:

• Увеличение сопротивления открытого канала примерно на 0,5% на градус
• Снижение порогового напряжения затвора на 2-3 мВ/°C
• Уменьшение максимального тока стока примерно на 0,7% на градус
• Рост токов утечки в закрытом состоянии

Учет температурных эффектов критически важен для обеспечения стабильной работы устройств на базе FQP4N90C.
