Что такое УЗО и для чего оно нужно
Устройство защитного отключения (УЗО) — это специальный коммутационный аппарат, предназначенный для защиты человека от поражения электрическим током и предотвращения пожаров, вызванных утечками тока через поврежденную изоляцию проводов.
Основные функции УЗО:
- Защита от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям
- Предотвращение возгораний из-за токов утечки на землю
- Отключение питания при повреждении изоляции проводов
УЗО является важным элементом системы электробезопасности в жилых, офисных и производственных помещениях. Его применение регламентируется нормативными документами.
Принцип работы УЗО
Принцип действия УЗО основан на измерении разности токов в проводниках с помощью дифференциального трансформатора тока. Как это работает?
- Через сердечник трансформатора проходят фазный и нулевой проводники
- В нормальном режиме токи в проводниках равны по величине и противоположны по направлению
- При появлении тока утечки нарушается баланс токов
- Во вторичной обмотке трансформатора возникает ЭДС
- Электронная схема фиксирует появление тока и дает команду на отключение
Таким образом, УЗО мгновенно реагирует на малейшие токи утечки и обесточивает электроустановку, предотвращая поражение человека током.
Основные характеристики УЗО
При выборе УЗО необходимо учитывать следующие характеристики:
- Номинальный ток In — максимальный рабочий ток устройства
- Номинальный отключающий дифференциальный ток IΔn — ток утечки, при котором срабатывает УЗО
- Число полюсов — двухполюсные или четырехполюсные
- Тип УЗО — AC, A, B, S, G
- Номинальное напряжение
- Наличие защиты от сверхтоков
Правильный подбор параметров УЗО обеспечивает его эффективную и безопасную работу в конкретной электроустановке.
Классификация устройств защитного отключения
УЗО классифицируются по нескольким признакам:
По способу действия:
- Электронные — со вспомогательным источником питания
- Электромеханические — без вспомогательного источника питания
По числу полюсов:
- Двухполюсные — для однофазных сетей
- Четырехполюсные — для трехфазных сетей
По типу защищаемых сетей:
- Тип AC — для сетей переменного тока
- Тип A — для сетей с пульсирующим постоянным током
- Тип B — для сетей с постоянной составляющей тока
По наличию задержки срабатывания:
- Тип G — с небольшой выдержкой времени
- Тип S — селективные, с увеличенной выдержкой
Выбор конкретного типа УЗО зависит от особенностей защищаемой электроустановки и требований по обеспечению селективности.
УЗО и дифференциальный автомат: в чем разница
УЗО и дифференциальный автомат (дифавтомат) — это устройства со схожими функциями защиты от токов утечки. Какие между ними отличия?
| Параметр | УЗО | Дифавтомат |
|---|---|---|
| Защита от токов утечки | Да | Да |
| Защита от перегрузки и КЗ | Нет | Да |
| Габариты | Меньше | Больше |
| Стоимость | Ниже | Выше |
Таким образом, дифавтомат сочетает функции УЗО и автоматического выключателя в одном корпусе. Это удобно, но дороже, чем отдельные устройства.
Как проверить работоспособность УЗО
Регулярная проверка УЗО необходима для обеспечения его надежной работы. Как это сделать?
- Нажмите кнопку «Тест» на корпусе УЗО
- Устройство должно мгновенно сработать и отключить цепь
- Если УЗО не отключилось, оно неисправно и требует замены
Рекомендуется выполнять такую проверку не реже одного раза в месяц. Более детальное тестирование с измерением тока и времени срабатывания может провести только квалифицированный электрик.
Ограничения в применении УЗО
Хотя УЗО значительно повышает электробезопасность, у него есть определенные ограничения:
- Не реагирует на короткие замыкания между фазой и нулем
- Не защищает при одновременном прикосновении к фазному и нулевому проводникам
- Некоторые типы УЗО могут не сработать при обрыве нулевого проводника
- Возможны ложные срабатывания из-за помех в сети
Поэтому УЗО следует применять в комплексе с другими мерами защиты — заземлением, занулением, системой уравнивания потенциалов.
История создания и развития УЗО
Устройство защитного отключения прошло длинный путь развития:
- 1928 г. — получен первый патент на УЗО в Германии
- 1937 г. — изготовлен первый действующий образец УЗО
- 1950-е гг. — установлены предельно допустимые токи через тело человека
- 1958 г. — разработано УЗО с чувствительностью 30 мА
- 1970-е гг. — начало массового производства УЗО
- 1980-е гг. — появление встраиваемых в розетки УЗО
В СССР первые эксперименты по созданию УЗО начались в 1964 году. Серийное производство бытовых УЗО было налажено с 1988 года.
Заключение
Устройство защитного отключения является важным элементом современных систем электробезопасности. Правильный выбор, установка и регулярная проверка УЗО позволяют существенно снизить риск поражения электрическим током и возникновения пожаров. При этом необходимо помнить, что УЗО — не панацея, а лишь один из компонентов комплексной защиты. Грамотное применение УЗО в сочетании с другими мерами обеспечивает высокий уровень электробезопасности в быту и на производстве.
УЗО, устройство защитного отключения, дифференциальный выключатель нагрузки
Материал из Википедии — свободной энциклопедии
Не следует путать с автоматическим выключателем.
УЗО с номинальным током 40 А
Устройство защитного отключения (УЗО) (residual current device (RCD)) — Механический коммутационный аппарат,предназначенный для включения, проведения и отключения токов при нормальных
условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях[1].
УЗО защищает человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через поврежденную изоляцию проводов.
Преимущественно должны использоваться УЗО, представляющие единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока[3].Содержание
1 Назначение
2 Принцип работы
3 Пример
4 Проверка
5 Ограничения
6 История
7 Классификация УЗО
7.1 По способу действия
7.2 По способу установки
7.3 По числу полюсов
7.4 По виду защиты от сверхтоков и перегрузок по току
7.5 По потере чувствительности в случае двойного заземления нулевого рабочего проводника
7.6 По возможности регулирования отключающего дифференциального тока
7.7 По стойкости при импульсном напряжении
7.8 По условиям функционирования
8.1 Характеристики, общие для всех УЗО−Д
8.2 Только для УЗО−Д без встроенной защиты от коротких замыканий
9 См. также
10 Примечания
11 Ссылки
Назначение
УЗО предназначены для
Защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением).
Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 мА).
Предотвращения возгораний при возникновении токов утечки на корпус или на землю.
УЗО отключает питающую сеть:
При прямом прикосновении человека или животного к частям электроприбора находящимися под напряжением и его контакте с «землей».
При повреждении основной изоляции и контакте токоведущих частей с заземленным корпусом.
При перемене нулевого рабочего (N) и заземляющего (PE) проводников.
При перемене фазного и нулевого рабочего проводников и прикосновении человека к частям оказавшимся под напряжением и одновременном его контакте с «землей»
При обрыве нулевого рабочего проводника до (и после) УЗО и прикосновении человека к токоведущим или оказавшимися под напряжением частям электроприбора и одновременном его контакте с «землей»
В США, в соответствии с National Electrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мА (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс.

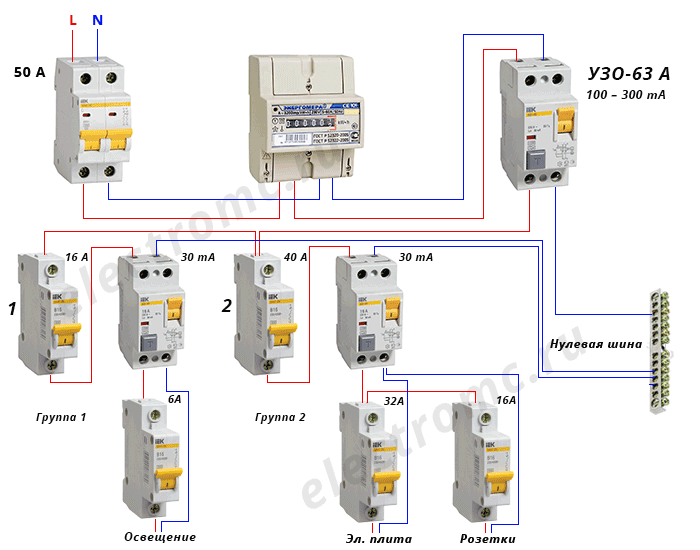

В России УЗО стало широко применяться после выхода 7-го издания Правил устройства электроустановок (ПУЭ), в котором регламентируется применение УЗО. Как правило, в случае бытовой электропроводки одно или несколько УЗО устанавливаются на DIN-рейку в электрощите.
Многие производители бытовых устройств, которые могут быть использованы в сырых помещениях (например, фены), предусматривают для таких устройств встроенное УЗО. В ряде стран подобные встроенные УЗО являются обязательными.
С точки зрения электробезопасности УЗО принципиально отличаются от устройств защиты от сверхтока (предохранителей) тем, что УЗО предназначены именно для защиты от поражения электрическим током, поскольку они срабатывают при утечках тока значительно меньших, чем предохранители (обычно от 2 ампер и более для бытовых предохранителей, что во много раз превышает смертельное для человека значение).
Обнаружение токов утечки при помощи УЗО является отдельным видом защиты, а не заменой защиты от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например, короткое замыкание между фазным и нулевым проводниками).
УЗО с отключающим дифференциальным током 100 мА и более могут применяться для защиты больших участков электрических сетей, где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.
Принцип работы
схема, поясняющая принцип работы УЗО
Принцип работы УЗО основан на измерении разности токов в проходящих через дифференциальный трансформатор тока проводниках.
УЗО измеряет векторную сумму токов[4], протекающих по контролируемым проводникам (двум для однофазного УЗО, трем и более для трехфазного исполнения). В нормальном режиме работы векторная сумма токов, протекающих через измерительный трансформатор равна 0 (ток, «втекающий» по одним проводникам равен току, «вытекающему» по другим), и срабатывания устройства не происходит. При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику, во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи.
Пример
Внутреннее устройство УЗО, подключаемого в разрыв шнура питания
На фотографии показано внутреннее устройство одного из типов УЗО.
Данное УЗО предназначено для установки в разрыв шнура питания, его номинальный ток 13 А, отключающий дифференциальный ток 30 мА. Данное устройство является:
УЗО без вспомогательного источника питания;
выполняющим автоматическое отключение при отказе вспомогательного источника.
Это означает, что УЗО может быть включено только при наличии питающего напряжения, при пропадании напряжения оно автоматически отключается (такое поведение повышает безопасность устройства).
Фазный и нулевой проводники от источника питания подключаются к контактам (1), нагрузка УЗО подключается к контактам (2). Проводник защитного заземления (PE-проводник) к УЗО никак не подключается.
При нажатии кнопки (3) контакты (4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УЗО пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.
Катушка (6) на тороидальном сердечнике является вторичной обмоткой дифференциального трансформатора тока, который окружает фазный и нулевой проводники.
Проводники проходят сквозь тороидальный сердечник, но не имеют электрического контакта с катушкой[5]. В нормальном состоянии ток, текущий по фазному проводнику, точно равен току, текущему по нулевому проводнику, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора тока ЭДС отсутствует.
Любая утечка тока из защищаемой цепи на заземленные проводники (например, прикосновение человека, стоящего на мокром полу, к фазному проводнику) приводит к нарушению баланса в трансформаторе тока: через фазный проводник протекает больший ток, чем по нулевому проводнику (часть тока протекает через тело человека, то есть в обход трансформатора). Дифференциальный ток в первичной обмотке трансформатора тока приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключенный соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины, обесточивая неисправную нагрузку.
Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.
Кнопка проверки (8) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник трансформатора тока, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УЗО должно отключиться при нажатии на кнопку проверки. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.
Проверка
Рекомендуется ежемесячно проверять работоспособность УЗО. Наиболее простой способ проверки — нажатие кнопки «тест», которая обычно расположена на корпусе УЗО (как правило, на кнопке «тест» нанесено изображение большой буквы «Т»). Тест кнопкой может производиться пользователем, то есть квалифицированный персонал для этого не требуется.
Если УЗО исправно и подключено к электрической сети, то оно при нажатии кнопки «тест» должно сразу же сработать (то есть отключить нагрузку). Если после нажатия кнопки нагрузка осталась под напряжением, то УЗО неисправно и должно быть заменено.
Тест нажатием кнопки не является полной проверкой УЗО. Оно может срабатывать от кнопки, но не пройти полный лабораторный тест, включающий измерение отключающего дифференциального тока и времени срабатывания.
Кроме того, нажатием кнопки проверяется само УЗО, но не правильность его подключения. Поэтому более надежной проверкой является имитация утечки непосредственно в цепи, которая является нагрузкой УЗО. Такой тест желательно проделать хотя бы один раз для каждого УЗО после его установки. В отличие от нажатия кнопки, пробная утечка должна проводиться только квалифицированным персоналом.
Ограничения
УЗО может значительно улучшить безопасность электроустановок, но оно не может полностью исключить риск поражения электрическим током или пожара.
УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой из защищаемой цепи. В частности, УЗО не реагирует на короткие замыкания между фазами и нейтралью.
УЗО также не сработает, если человек оказался под напряжением, но утечки при этом не возникло, например, при прикосновении одновременно и к фазному, и к нулевому проводникам защищаемой цепи. Предусмотреть электрическую защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед её обслуживанием.
Некоторые типы УЗО (УЗО−Д со вспомогательным источником питания, см. классификацию) нуждаются в питании, которое они получают от защищаемой цепи. Поэтому потенциально опасной является ситуация, когда в защищаемой цепи выше УЗО нулевой проводник отключен, а фазный остается под напряжением[6].
В этом случае УЗО будет неспособно отключить цепь, так как разность потенциалов в защищаемой цепи недостаточна для функционирования УЗО. Так называемые электромеханические УЗО не нуждаются в питании и поэтому свободны от указанного недостатка.
История
Первый патент (патент Германии №552678 от 08.04.28) на УЗО был получен в 1928 году германской фирмой RWE (Rheinisch — Westfalisched Elektrizitatswerk AG). Первый действующий образец устройства защиты был изготовлен этой же фирмой в 1937г. В качестве датчика использовался маленький дифференциальный трансформатор, а исполнительным элементом служило поляризованное реле с чувствительностью 0,01 ампер и быстродействием 0,1с[7].
Чувствительность прототипа устройства была 80 мА[8] дальнейшее повышение чувствительности тормозилось отсутствием материалов с нужными магнитными свойствами. В 1958г. доктором Биглмайером из Австрии было предложено новое схемное решение конструкции УЗО.
Сейчас такие узо маркируются буквой G. В конструкции были устранены ложные срабатывания от грозовых разрядов и увеличена чувствительность до 30 мА[8].
Граничные кривые переменного тока и физиологическое действие тока на организм человека[9] были установлены путем тестов в 1940 — 1950 годы в университете Berkeley американским ученым Чарльзом Дальцилом. В ходе тестов добровольцы подвергались воздействию электрического тока с известным напряжением и силой тока[7]. В начале 1970-х годов большинство УЗО выпускались в корпусах типа автоматических выключателей. С начала 1980-х годов, в США, большинство бытовых УЗО были уже встроенными в розетки.
В СССР первые эксперименты по проектированию УЗО начались в 1964 году[10]. Первое серийное УЗО для укомплектования трехфазного электрифицированного инструмента было изготовлено в 1966 г. Выборгским заводом «Электроинструмент» по разработке ВНИИСМИ. Первое бытовое УЗО в СССР было разработано в 1974 году, но в серию не пошло[11]. Серийное бытовое УЗО производилось с 1988 года в значительных количествах (до 200 тысяч штук в год).
Типичный вид УЗО того времени — удлинитель с розеткой на шнуре. С 1982 года все учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось УЗО, которое получило наименование «школьное». Серийность изделия доходила до 60 тыс. штук в год. Для нужд промышленности и сельского хозяйства выпускались защиты ИЭ-9801, ИЭ-9813, УЗОШ 10.2 (еще выпускается), РУД-0,5. В настоящее время используются преимущественно УЗО для монтажа в электрощите на DIN-рейку, а встроенные УЗО пока широкого распространения не получили.
Классификация УЗО
По способу действия
УЗО без вспомогательного источника питания
УЗО−Д со вспомогательным источником питания:
выполняющие автоматическое отключение при отказе вспомогательного источника с выдержкой времени и без неё:
производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
не производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
не производящие автоматическое отключение при отказе вспомогательного источника:
способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
не способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
По способу установки
стационарные с монтажом стационарной электропроводкой
переносные с монтажом гибкими проводами с удлинителями
По числу полюсов
однополюсные двухпроводные
двухполюсные
двухполюсные трехпроводные
трехполюсные
трехполюсные четырёхпроводные
четырёхполюсные
По виду защиты от сверхтоков и перегрузок по току
без встроенной защиты от сверхтоков
со встроенной защитой от сверхтоков
со встроенной защитой от перегрузки
По потере чувствительности в случае двойного заземления нулевого рабочего проводника
На стадии рассмотрения
По возможности регулирования отключающего дифференциального тока
нерегулируемые
регулируемые:
с дискретным регулированием
с плавным регулированием
По стойкости при импульсном напряжении
допускающие возможность отключения при импульсном напряжении
стойкие при импульсном напряжении
По условиям функционирования
УЗО−Д типа АС — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий;
УЗО−Д типа А — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие;
УЗО−Д типа В.
УЗО реагирует на переменный, постоянный и выпрямленный дифференциальные токи.
УЗО−Д типа S — селективное (с выдержкой по времени отключения), это может быть необходимо там, где используется АВР.
УЗО−Д типа G — то же что и S, но с меньшей выдержкой времени.
Применение УЗО типа А целесообразно в основанных случаях, например, в цепях, содержащих потребители с тиристорным управлением без разделительного трансформатора. УЗО типа В применяют в промышленных электроустановках со смешанным питанием — переменным, выпрямленным и постоянным токами.
Характеристики УЗО
Характеристики, общие для всех УЗО−Д
Способ установки
Число полюсов и число токоведущих проводников
Номинальный ток In — указанное изготовителем значение тока, которое УЗО−Д может пропускать в продолжительном режиме работы In = 6; 10; 16; 25; 40; 63; 80; 100; 125; А
Номинальный отключающий дифференциальный ток IΔn — указанное изготовителем значение дифференциального тока, которое вызывает отключение УЗО−Д при заданных условиях эксплуатации
Номинальный неотключающий дифференциальный ток, если он отличается от предпочтительного значения IΔn0 — указанное изготовителем значение дифференциального тока, которое не вызывает отключения УЗО−Д при заданных условиях эксплуатации
Тип УЗО−Д по характеристикам наличия постоянной составляющей дифференциального тока
Номинальное напряжение Un — указанное изготовителем действующее значение напряжения, при котором обеспечивается работоспособность УЗО−Д (в частности при коротких замыканиях)
Номинальная частота — значение частоты, на которое рассчитано УЗО−Д и при котором оно работоспособно при заданных условиях эксплуатации
Тип вспомогательного источника (если он имеется) и реакция УЗО−Д на его отказ
Номинальное напряжение вспомогательного источника (если он имеется) Usn — напряжение вспомогательного источника, на которое рассчитано УЗО−Д и при котором обеспечивается его работоспособность при заданных условиях эксплуатации
Номинальная включающая и отключающая способность Im — действующее значение ожидаемого тока, который УЗО−Д способно включить, пропускать в течение своего времени и отключить при заданных условиях эксплуатации без нарушения его работоспособности
Номинальная способность включения и отключения дифференциального тока IΔm — действующее значение ожидаемого дифференциального тока, который УЗО−Д способно включить, пропускать в течение своего времени отключения и отключить при заданных условиях эксплуатации без нарушения его работоспособности
Выдержка времени (если она имеется)
Селективность (если она имеется)
Координация изоляции, включая воздушные зазоры и пути утечки тока
Степень защиты (по ГОСТ 14254)
Только для УЗО−Д без встроенной защиты от коротких замыканий
Вид защиты от коротких замыканий
Номинальный условный ток короткого замыкания Inc — указанное изготовителем действующее значение ожидаемого тока, который способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность
Номинальный условный дифференциальный ток при коротком замыкании IΔc — указанное изготовителем значение ожидаемого дифференциального тока, которое способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность
См. также
commons:
Заземление
Реле контроля фаз
Примечания
↑ ГОСТ Р МЭК 60755—2012 Общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током
↑ ГОСТ Р 51327.1—2010 Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 1. Общие требования и методы испытаний
↑ СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий
↑ Ф. Штефан Устройства защитного отключения, управляемые дифференциальным током. Прага 2004. С 29.
↑ То есть катушка гальванически развязана от токонесущих проводников УЗО
↑ Такая ситуация может возниннуть только в неисправной цепи, так как при отключении нулевого проводника также должны отключаться все проводники, находящиеся под напряжением (пункт 3.1.18 ПУЭ)
В. И. Гуревич Электрические реле. Устройство, принцип действия и применения. Настольная книга электротехника. Серия «Компоненты и Технологии». — М.: СОЛОН-Пресс, 2011. С341
Ф. Штепан Устройства защитного отключения, управляемые дифференциальным током. Прага 2004. С 10.
↑ Ф. Штепан Устройства защитного отключения, управляемые дифференциальным током. Прага 2004. С 13-16.
↑ Развитие и современное состояние УЗО в СССР и России / Ю. Водяницкий // Автоматизация и производство. — 1996. — № 3.
↑ Развитие и современное состояние УЗО в СССР и России / Ю. Водяницкий // Автоматизация и производство. — 1996. — № 4.
Ссылки
Рекомендации по применению устройств защитного отключения (УЗО)
Принципиальные схемы УЗО
Ваше сообщение отправлено. Мы перезвоним вам в течение 15-ти минут
Произошла ошибка. Сообщение не отправлено.
Поля, отмеченные знаком * обязательны для заполнения.
Оформление заявки подразумевает обязательное согласие с Соглашением на обработку персональных данных
Ваше сообщение отправлено. Мы перезвоним вам в течение 15-ти минут
Как работает УЗО – принцип работы и назначение
Главная » Все новости
30.06.2021
Сегодня практически в каждом доме и квартире можно встретить такой элемент как автомат. Автоматические выключатели помогают защитить наше жилье, офис либо производственное помещение от неприятных последствий короткого замыкания и перегрузок в электросети. Также подобные элементы защищают человека от поражения электрическим током, предотвращают возникновение возгорания и замыкания.
Какие функции выполняет устройство защитного отключения (УЗО)?
- В случае возникновения неисправности в электросети защищает человека от удара электрическим током.
- Отключает напряжение при нечаянном касании к токоведущим участкам электроустановки при возникновении утечки тока.
- Защищает электропроводку от возгорания.
Сегодня на рынке появилась современная альтернатива УЗО – дифференциальный автомат, которые совместили в себе особенности УЗО и автомата. Кроме того, подобные модели автоматов имеют небольшие габариты, за счет чего гораздо меньше занимают места в распределительных щитах.
Принцип работы УЗО
Принцип функционирования устройства защитного отключения основывается на реакции датчика тока на меняющуюся входящую величину дифференциального тока в проводниках. В качестве датчика тока используют трансформатор тока, выполненного в форме тороидального сердечника. Особо чувствительным элементом является уставка по току срабатывания. Контролирующее реле отвечает за размыкание электрической цепи. В современных моделях УЗО вместо контролирующего реле используют специальную электронную схему.
Теперь давайте разберемся из каких составляющих компонуется исполнительный механизм:
- контактная группа – подбирается модель, способная противостоять максимальному значению тока;
- пружины, которые размыкают электрическую цепь при возникновении аварийных ситуаций и сбоев в процессе работы.
Осуществить самостоятельную проверку исправной работы УЗО можно, нажав на клавишу «Тест». В данном случае производится контролируемая утечка тока, которая приводит к сработке УЗО. Провести проверку вполне реально самостоятельно, для этого вам не придется прибегать к помощи электриков. Настоятельно советуем проводить проверку исправности работы устройства защитного отключения один раз в месяц. Осуществить более тщательную проверку можно при помощи специального прибора, измеряющего ток и время срабатывания УЗО.
Если электропроводка находится в нормальном рабочем состоянии, тогда ток будет протекать навстречу параллельно, создавая во вторичной обмотке трансформатора магнитный поток. При возникновении токов утечки изменяется значение токов, которые проходят через трансформатор. В данном случае происходит срабатывание реле. Работа УЗО прекращается благодаря наличию реле, которое запускает присутствующий пружинный механизм.
- 1) Корпус, созданный из пластика.
- 2) Замок для подсоединения к ДИН-рейке.
- 3) Трансформатор тока.
- 4) Электромагнитное реле.
- 5) Расцепитель тока.
- 6) Дугогасительные камеры.
- 7) Медные клеммы.
Почему лампочки часто перегорают?Чем отличается дифавтомат от УЗО?
Как его пить (и почему)
Что-то соленое идеальноДля непосвященных узо колеблется между «классикой» и «клише». Напиток тут ни при чем — выпитый как следует, чистый, свежий вкус лета. Но, как и многие достойные удовольствия, это требует небольшой утонченности. Узо — это рай… в конце концов.
Когда лед тает, напиток наполняется белыми завихрениями.Оглавление
Тяжелое начало
Если вы смотрели Моя большая греческая свадьба , вы помните сцену, где пара явно несредиземноморской национальности (родители жениха) пьют несколько рюмок не- охлажденный узо, от которого в комнате быстро закружилась голова. Конечно, не может помочь то, что люди продолжают кричать «Опа!», что действительно сбивает с толку и почти никогда не происходит в реальной жизни. Пьянящая анисовая и алкогольная нота, прямая порция узо потрясает вкус, ошеломляет разум. И, к сожалению, это часто является его благонамеренным, но неуловимым введением за границу — выстрелом в дом, сбитым на живую.
По правде говоря, узо – это вся нежность и изящество, разбавленное, что немаловажно, не только водой, но и обильным досугом.
Но в любом случае, без грубого старта тайна узо не будет считаться тайной. Кому не нравится напиток с небольшой мистикой?
Гиоргос, Мария и Ставрос в Асоматосе, Лесбос.Почему узо является идеальным напитком
Узо особенно хорошо подходит для греческого этикета употребления алкоголя (Овладение искусством греческого питья)), практик, достойных подражания – они подчеркивают общительность напитка, его роль в удержании людей за столом, разделение философии и рыба.
Подлинный опыт узо – это откровение, почти прозрение. Истина заключается в том, что нет более тонкого напитка, пронизанного изяществом и утонченностью, регулируемого ритуалом и обычаями, красивого и мягко мутного в идеально подобранном бокале, подчеркивающего каждый кусочек, украшающего каждое слово. Вы можете пить это весь день или всю ночь, и это хорошо, потому что вы просто можете: греки и их удачливые гости проводят очень много времени за столом, а не только по выходным и особым случаям.
Это подводит нас к первому из достоинств узо —
Гибкость и прощание
Узо обычно разбавляют водой. Вы можете выбрать соотношение, которое даст вам самое слабое свечение. Это позволяет продлить часы веселья. Это также гарантирует, что они не будут иметь нежелательных эффектов, поэтому ими можно наслаждаться так часто, как только представится случай.
Живой
Вино вызывает сонливость. Узо нет. Может быть, это бодрящий аромат или эффект дистиллированного и ферментированного. Но каковы бы ни были причины, это поддерживает разговор и делает приятное.
Импровизированное мезеИдеальное сочетание
Мезе – маленькие тарелки пикантных закусок – демократичный стол. Здесь нет иерархии блюд, нет прогрессии вин — только цикл пикантных закусок, живых анекдотов и освежающих глотков. Популярное мезе — это то, что легко приготовить в кладовой, например, вяленую и копченую рыбу, оливки, сыры, возможно, с острым перцем или свежим кальмаром, обжаренным на сковороде. Мягкий, сладко ароматный анис является идеальным фоном для смелых и соленых ароматов греческого вкуса. Анис также считается дижестивом — узо — это напиток, приготовленный для еды.
Как пить:
Почти во всей Греции порцию узо классически подают в высоком стакане, похожем на стакан для воды, или в стакане чуть меньшего размера. Его можно подавать со льдом или в чистом виде с ведерком со льдом и водой. В классическом «kafeneio» к нему, вероятно, прилагается небольшое блюдце с разнообразными закусками, например, испанская тапа. Но обычно мы получаем бутылку. Бутылка объемом 200 мл — это стандарт кафе — идеальное количество для двух человек в течение чуть более часа, когда они делят между собой пару блюд.
Происходит небольшой ритуал. Но какой именно ритуал, зависит от предпочтений и географии. Некоторые пьют свое узо в чистом виде, воду на стороне. Но большинство будет разбавлять его. Спирт растворяется в воде, а ароматические соединения — нет — именно они создают блестящие хлопья и белые завихрения при таянии кубиков льда. Почти все добавляют лед.
Пей как местный-
То есть почти все, кроме тех, кто знает лучше. Как говорят на Лесбосе:
«Πάμε για ενα ουζέλλη» («Pame yia ena ouzelli» = Давай выпьем немного узо)
Много узо, доступного повсюду, поставляется с Лесбоса и Хиоса. На Лесбосе, острове с 56 сортами, узо подают с кувшином с холодной водой. Нет льда. Почему без льда? Предполагается, что эти сверкающие хлопья вызывают похмелье. Некоторые также стараются мягко охладить его, а не «шокировать». Очки тоже другие — немного короче, и намного уже. Они поощряют изящные глотки, часто.
(На самом деле, однажды они принесли нам ведерко со льдом. Мы пожали плечами и посмотрели на нашего хозяина, Гиоргоса, в поисках объяснений. «?». «Они подумали, что вам может понадобиться, потому что вы иностранцы». «Иностранцы любят международные иностранцы?» Он засмеялся: «Нет, нет, иностранцы вроде не с Лесбоса».)
На Лесбосе соблюдаются все ритуалы греческого стола, и столько же тостов, если не больше. Единственное исключение – когда мы пьем вино или цикудию, мы можем долить стакан соседу, если он заканчивается. Но с узо, разбавленным, у каждого есть свой любимый купаж. Наполнение стакана приведет к тому, что он выйдет из строя — подождите, пока стакан вашего друга не опустеет, чтобы наполнить его снова.
Круглогодичное удовольствие
Я стал думать об этом как о летнем напитке — мокрые купальники, жареные кальмары, жаркие летние ночи в уличных кафе. Но Гиоргос говорит нам, что это прекрасно работает в течение всего года. «На острове работа в сельском хозяйстве и туризме заполняют долгие летние дни. Узо «Зимой работы меньше, а ночи длинные. Друзья, музыка и разговоры за узо — все это наполняет радостью долгие зимние ночи».
Наш новый любимый тост:
«Και εις άλλα με υγεία» («Kai eis alla me ygeia» = «и следующим в добром здравии»)
Идеальный вариант с соленым вкусом моряУзо: Увеличение экспорта стимулирует производство
Поиск
Дом Особенности Узо: рост экспорта стимулирует производство
Сочетая уникальные средиземноморские травы с традиционным процессом, насчитывающим тысячи лет, узо является самым известным греческим спиртным напитком. Однажды попробовав, его неповторимый вкус редко забывается. Узо может быть самым общительным напитком из когда-либо рожденных; Это напиток греческого образа жизни!
Узо — это крепкий алкогольный напиток на основе аниса, традиционно и исключительно производимый в Греции. 25 октября 2006 года Греция получила право маркировать узо как исключительно греческий продукт. Европейский союз теперь признает узо продуктом PDO, запрещая производителям за пределами Греции использовать это название.
Отличие узо от других анисовых спиртных напитков заключается в способе его приготовления: обычно в средиземноморских напитках аниса ароматные семена погружают в воду, а затем добавляют в спиртовой раствор. Однако для приготовления узо ароматы получают естественным образом путем дистилляции семян вместе с водой и спиртовым раствором.
Согласно греческому закону о производстве узо, всемирно известный напиток должен производиться путем перегонки 96-процентного спирта-ректификата сельскохозяйственного происхождения и семян аниса или, возможно, семян фенхеля. Спирт, приправленный перегонкой, должен составлять не менее 20 процентов крепости узо.
Помимо аниса, иногда используются другие ароматизаторы, такие как звездчатый анис, фенхель, мастика, кардамон, кориандр, гвоздика, мята и корица. И хотя качество, разнообразие и особая смесь этих ингредиентов отличают один узо от другого, именно размер, форма и материал котлов, качество спирта, различные методы экстракции, а также скорость дистилляции определяют качество и вкус каждой марки узо.
Перегонка в медных перегонных кубах
Производство узо представляет собой традиционный процесс, который начинается с перегонки в медных перегонных кубах ручной работы. Смесь спирта, семян и других ароматических веществ оставляют на определенное время, от одного до трех дней — это начальная фаза, когда травы раскрывают свой вкус и аромат. Затем смесь перегоняется при равной температуре, в то время как вкусы и ароматы развиваются внутри перегонных кубов. Первая перегонка называется предварительной, но полный вкус и аромат узо раскрываются в сердцевине, в середине процесса. Затем сердце снова медленно перегоняют, и, наконец, эссенция хранится в больших резервуарах для отстаивания. Эта фаза созревания называется «адолото», и именно в этот момент ингредиенты окончательно соединяются. Перед розливом в бутылки узо смешивают с чистой родниковой водой для достижения соответствующего уровня алкоголя (от 37,5 до 48 процентов).
При добавлении воды или льда к узо, которое имеет прозрачный цвет, оно становится молочно-белым и высвобождает больше своих ароматов; Это происходит потому, что анетол, эфирное масло аниса, растворяется в спирте, но не в воде. Разбавление спирта приводит к его разделению с образованием эмульсии отчетливого молочного цвета.
«В Европе есть и другие ликеры со вкусом аниса, но по закону ни один из них не может называться узо, если он не произведен в Греции».
Тысячелетняя традиция
История узо начинается примерно в конце 11 -го -го века в Малой Азии, тогда входившей в состав Византийской империи. Космополитические греческие купцы и морские пехотинцы того времени переняли у арабских и османских виноделов искусство создания анисовых напитков и принесли эти знания с собой на острова Эгейского моря, начиная с Митилини, а затем Македонии и Фессалии. Большинство историков сходятся во мнении, что название «узо» происходит от турецкого слова «üzüm», что означает «виноград» и «виноградный сок». По другому распространенному мнению, термин «узо» родился в Тирнавосе, в Фессалии, от находчивого греческого купца, вывозившего свои товары в Марсель в деревянных ящиках с надписью «uso Marsiglia» («для употребления в Марселе»).
После 1922 года и окончания греко-турецкой войны, приведшей к обмену населением, особенно из Анатолии, производство узо было завезено в Грецию через остров Митилини (а также с других островов Эгейского моря, таких как Хиос, Самос и Икария). , но в меньших масштабах) и Македония. Митилини утверждает, что является создателем напитка и остается крупным производителем, но в настоящее время спирт производится по всей Греции.
Повседневный ритуал
Узо — особенно крепкий напиток; Это также приобретенный вкус, но такой, который можно приобрести быстро. Лучше всего им можно насладиться с кислым, соленым и острым мезе (закуски, подаваемые в небольших тарелках или греческими закусками), всегда в зависимости от личного вкуса и места, где проводится этот «ритуал узо». Приморские места предпочитают рыбу и морепродукты, такие как жареные или маринованные анчоусы, скумбрия, сардины и т. д., тогда как в греческих горах подают колбасы, соленые огурцы, сыр и т. д. Однако самое классическое мезе состоит из оливок, небольшого количества хлеба, сыра, четвертинки помидора и огурца.
Узо всегда лучше подавать с водой, чем без него – одна часть узо и две части воды. Вода придает узо нужный вкус, усиливает его ароматы и помогает добиться лучшей гастрономической гармонии с мезе. Кубиков льда следует избегать – они «притупляют» вкус и изменяют послевкусие напитка. Правильный способ пить узо — смешивать его с ледяной водой.
Фирменное узо вкусно и совершенно безопасно. При умеренном употреблении и правильном количестве мезе узо может стать изысканным напитком, связанным с солнцем, морем и радостью жизни!
Расшифровка этикетки
Каждая этикетка на каждой бутылке узо указывает местонахождение конкретной винокурни, а также процесс дистилляции, которому следует производитель.
Когда на этикетке указано «100% дистиллированное узо», это означает, что этот конкретный продукт представляет собой чистый узо, смешанный с чистой родниковой водой в соответствии с вышеупомянутым процессом. Эти виды узо считаются чрезвычайно ароматными и самого высокого качества.
