Какие стандартные размеры имеют современные розетки. Как отличаются габариты встраиваемых и накладных моделей. Какие параметры необходимо учитывать при выборе и установке розеток. Чем различаются евророзетки и отечественные устройства.
Общие характеристики и стандартные размеры розеток
Для обеспечения оптимального размещения электроустановочных устройств важно знать точные размеры розеток. Их конструкция включает несколько основных элементов:
- Контактная колодка
- Подрозетник
- Декоративная рамка
При выборе и установке розеток необходимо учитывать не только общие габариты изделия, но и размеры всех его компонентов. Рассмотрим типовые размеры наиболее распространенных видов розеток.
Типовые размеры встраиваемых розеток
Встраиваемые (утопленные) розетки устанавливаются в стены из кирпича, бетона, камня и других прочных материалов. Их также можно монтировать в тонкие композитные перегородки из гипсокартона, МДФ, ДСП.
Стандартные габариты встраиваемых розеток:
- Длина (высота): 65-366 мм
- Ширина: 65-86 мм
- Глубина: 11-55 мм
Минимальное расстояние между распорными лапками составляет 50 мм, максимальное — не более 71 мм.
Размеры накладных розеток
Накладные розетки применяются при открытой проводке, например, в деревянных домах. Их типовые размеры:
- Длина (высота): 60-98 мм
- Ширина: 60 мм
- Глубина: 37-48 мм
Существуют также накладные розетки для пола и плинтуса. Их используют, когда прокладка проводов осуществляется после ремонта.
Технические характеристики розеток: стандарты напряжения
Помимо габаритов, при выборе розеток важно учитывать их технические характеристики и стандарты напряжения в сети.
Стандартное напряжение в российских электросетях
В России общепринятыми стандартами напряжения в сети являются:
- 220В — для бытового использования
- 380В — для промышленных целей
Международные стандарты напряжения
В разных странах приняты свои стандарты напряжения в электросети:
- 100-127В — в Японии и США
- 220-240В — в большинстве стран Европы
Электрическая фурнитура, выпускаемая для этих стран, может быть несовместима с российскими электросетями.
Размеры стандартных розеток штепсельного типа
Штепсельные розетки — самый распространенный тип в быту. Они позволяют подключать электроприборы через вилку.
Габариты одинарных розеток
Стандартный размер одинарной штепсельной розетки составляет 80x80x34 мм. Однако встречаются и другие варианты в зависимости от конструкции и способа установки.
Размеры двойных и тройных розеток
Габариты блочных розеток зависят от количества постов:
- Двойная розетка: 80x153x11 мм
- Тройная розетка: 80x224x11 мм
- Четырехместная розетка: 80x295x11 мм
Ширину блочной рамки можно рассчитать по формуле: Ширина одинарной розетки + (Количество розеток — 1) х 71 мм
Универсальная фурнитура: размеры рамок для розеток
Декоративные рамки во многом определяют внешний вид и габариты розетки. Рассмотрим размеры рамок популярных производителей.
Размеры розеток и рамок Legrand
Компания Legrand — один из лидеров рынка электрофурнитуры. Размеры их популярной серии Valena:
- Одинарная розетка: 82x82x11 мм
- Двойная розетка: 82x153x11 мм
- Тройная розетка: 82x224x11 мм
Габариты розеток других производителей
Для сравнения, размеры розеток аналогичного класса:
- ABB Busch-Jaeger Basic 55: 84x84x11 мм
- Schneider Electric Sedna: 80x80x7 мм
Различия европейских и отечественных стандартов розеток
Несмотря на систему международных стандартов, между розетками разных стран сохраняются некоторые различия.
Особенности европейских розеток
Большинство современных розеток соответствуют европейскому стандарту (тип С6):
- Диаметр штырьков: 4,8 мм
- Наличие контактов заземления
Характеристики отечественных розеток
Розетки советского образца (тип С5) имеют некоторые отличия:
- Диаметр штырьков: 4 мм
- Расстояние между штырьками: 19 мм
- Отсутствие заземляющих контактов
Многие современные розетки оснащены универсальными контактами, подходящими для вилок обоих типов.
Размеры и правила размещения подрозетников
Подрозетники (монтажные коробки) используются для фиксации розеток внутри стен. Их размеры влияют на габариты отверстий под розетки.
Стандартные размеры подрозетников
- Диаметр: 50-70 мм
- Высота: около 116 мм
- Глубина: 40-80 мм
Наиболее распространены круглые коробки диаметром 68-70 мм.
Нормы размещения розеток в помещениях
При установке розеток следует учитывать европейские и отечественные стандарты:
- Высота от пола: 30 см (евростандарт) или 90 см (отечественный стандарт)
- Расстояние между розетками: достаточное для уборки пылесосом
- Количество розеток: зависит от назначения помещения (2-3 в прихожей, 4-6 в жилой комнате и т.д.)
Правильное размещение розеток обеспечивает удобство использования и безопасность электропроводки.
Особенности выбора размеров розеток для разных помещений
При планировании электропроводки важно учитывать специфику каждого помещения и подбирать розетки соответствующих размеров и характеристик.
Розетки для кухни
На кухне используется множество электроприборов, поэтому здесь рекомендуется устанавливать:
- Блочные розетки на 2-3 поста
- Влагозащищенные модели
- Розетки с повышенной нагрузочной способностью для мощной техники
Оптимальная высота установки — 15-20 см над рабочей поверхностью.
Выбор розеток для ванной комнаты
В ванной необходимо использовать специальные влагозащищенные розетки:
- Степень защиты не ниже IP44
- Наличие защитных шторок
- Размещение на высоте не менее 60 см от пола
Количество розеток — 2-3 штуки для подключения бытовой техники.
Современные тенденции в дизайне и функционале розеток
Производители постоянно совершенствуют конструкцию и дизайн розеток, предлагая новые интересные решения.
Компактные и многофункциональные розетки
Современные модели часто сочетают в себе несколько функций:
- Встроенные USB-порты для зарядки гаджетов
- Комбинированные блоки «розетка + выключатель»
- Розетки с таймером или дистанционным управлением
Такие устройства позволяют эффективнее использовать пространство и повышают функциональность электропроводки.
Дизайнерские решения в оформлении розеток
Производители предлагают широкий выбор дизайнерских решений:
- Различные цвета и фактуры декоративных рамок
- Розетки в ретро-стиле
- Модели с подсветкой
- Сенсорные выключатели
Это позволяет подобрать розетки, идеально вписывающиеся в любой интерьер.
Размеры розетки: система стандартов электроустановочных устройств
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Чтобы обеспечить оптимальное размещение электроустановочных устройств в помещении, желательно знать точные размеры розетки. Конструкция состоит из контактной колодки, подрозетника и декоративной рамки, поэтому нужно принимать во внимание не только общие габариты изделия, но и величину всех его компонентов. Из этой статьи можно узнать о типовых и самых распространенных размерах розеток, а также стандартах, которые используются при их установке.
Размеры розеток различных производителей могут существенно различаться
Содержание
- 1 Общие характеристики и размеры розетки по стандарту
- 1.1 Типовые размеры утопленных в стену розеток
- 1.2 Технические характеристики розеток: стандарт напряжения в сети
- 1.3 Размеры стандартных розеток штепсельного типа
- 2 Универсальная фурнитура: размеры рамок и розеток
- 2.1 Размерная сетка и особенности розеток Легранд
- 2.
2 Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger - 2.3 Стандартные рамки для розеток и формула для вычисления размеров
- 3 Евро- и отечественные стандарты размещения розеток и выключателей
- 3.1 Различия между отечественными моделями и розетками европейского стандарта
- 3.2 Размеры стаканов под розетку и правила их размещения в комнатах
- 3.3 Стандарты размещения монтажных коробок для розеток в помещении
Общие характеристики и размеры розетки по стандарту
Существуют определенные стандарты, которых нужно придерживаться в процессе монтажа розеток. Часть этих нормативов распространяется и на сами устройства.
Размеры встроенной розетки Legrand Valena
По способу установки и типу конструкции розетки бывают:
- встроенными;
- накладными;
- переносными.
Встроенные или утопленные изделия устанавливаются в стены из кирпича, бетона, камня, железобетона и прочих подобных материалов.
Допускается монтаж в тонкие композитные перегородки. К таким материалам относятся гипсокартонные листы, МДФ и ДСП.
Технология монтажа розеток в гипсокартон достаточно проста. Электроустановочное устройство нужно поместить в заранее подготовленное отверстие и закрепить его. Фиксация механизма осуществляется за счет шурупов и специальных распорок, которые предусмотрены в подрозетнике. После установки устройство закрывается декоративной накладкой для розеток.
Накладные розетки применяются в тех случаях, когда проводка в помещении установлена открытым способом. Такой вариант обычно встречается в деревянных домах.
Важно! Правилами пожарной безопасности запрещено протягивать электрические кабели внутри бревен, поэтому монтаж электроустановочных устройств и всей проводки осуществляется только открытым способом. Для этих целей предусмотрены специальные подрозетники.
Размеры тройного блока с розеткой и выключателями
Существует разновидность накладных розеток для пола.
Эти изделия устанавливаются на плинтус. Такой вариант используется, когда прокладка проводов осуществляется уже после ремонта. При этом все кабели прячут внутри плинтусов.
В целом розетки накладного типа не так прочны, как встраиваемые варианты и часто бросаются в глаза. Чтобы место установки не привлекало лишнего внимания, устройство подбирается в тон стен или плинтусов. В качестве альтернативы могут использоваться тонкие накладные розетки. При общих размерах 86х86 мм, глубина таких изделий составляет всего 25 мм (китайская продукция).
Переносные варианты выполнены в виде удлинителей. Они дополнительно укомплектованы вилкой и шнуром. Чаще всего такие конструкции состоят из двух или трех розеток.
Корпусная часть розеток изготавливается из различных материалов:
- пластика;
- карболита;
- керамики;
- резины (каучук).

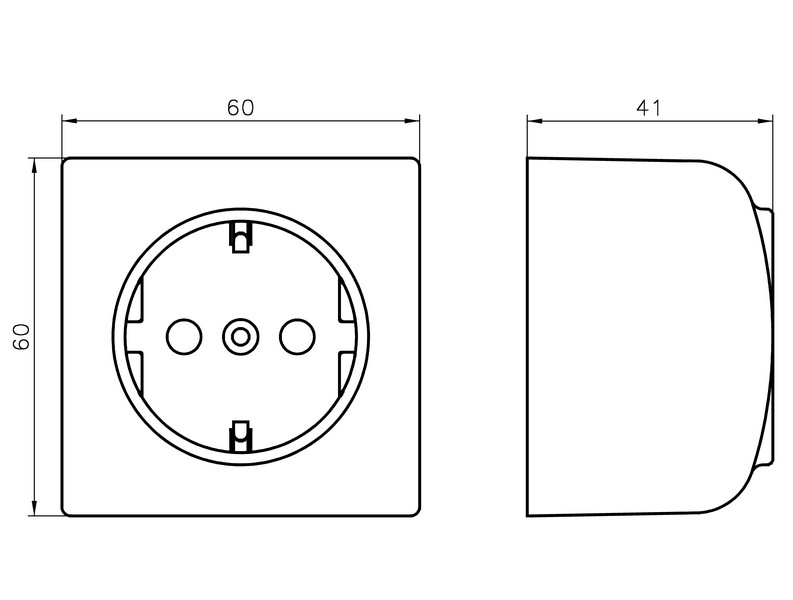

Размеры накладной розетки с заземлением
Размер розеток с рамкой зависит не только от производителя, но и от назначения конструкции, а также наличия дополнительных функций.
Типовые размеры утопленных в стену розеток
Для создания розеток встраиваемого типа производители чаще всего используют поликарбонат или пластик ABS с повышенными прочностными характеристиками. Такие изделия подходят как для жилых, так и для производственных помещений. Ширина пластиковых розеток составляет от 65 до 86 мм. Длина (высота) варьируется в пределах 65-366 мм. Глубина самых компактных изделий равна 11 мм. Максимально этот показатель может составлять 55 мм.
Размерная линейка типовых изделий:
| Длина, мм | Ширина, мм | Глубина, мм |
| 65 | 65 | 11 |
| 71 | 71 | 30 |
| 75 | 75 | 35 |
| 80 | 80 | 38 |
| 161 | 82 | 40 |
| 244 | 84 | 41 |
| 295 | 85 | 50 |
| 366 | 86 | 55 |
Минимальная дистанция между распорными лапками составляет 50 мм.
Независимо от модели, это расстояние не должно превышать 71 мм. Рабочая температура розеток находится в пределах 25-35°С. Этот показатель является общим для всех производителей. Размеры двойных розеток не имеют четко выраженных стандартов. Параметры зависят от производителя, конструкционных особенностей изделия, а также дизайна.
Параметры самых распространенных моделей:
| Элемент конструкции | Длина (высота), мм | Ширина, мм | Толщина, мм |
| Основание рабочей части | 71 | 71 | 30,7 |
| Защитная рамка на розетке | 122 | 81 | 21,6 |
Двойные модели имеют один подрозетник. Короб для розеток такого типа имеет два разведенных клеммника. При этом монтажная часть, где размещаются провода, у них общая.
Важно! Материал проводов должен быть идентичным. Если для производства магистрального кабеля использовалась медь, то перемычка должна быть аналогичной – медной.
Технические характеристики розеток: стандарт напряжения в сети
Для России общепринятым стандартом напряжения в сети является 380 и 220В. Электроустановочные устройства, предназначенные для бытового использования, рассчитаны на 220В. Второй вариант применяется в промышленных целях. Это силовые розетки. Иногда трехфазные сети встречаются и в частных домах, где также может быть напряжение 380В, поэтому фурнитура должна быть соответствующей. В Японии и США стандартом напряжения считается 100-127В. Электрическая фурнитура, выпускаемая этими странами, не подходит для подключения к мощным сетям.
Розетки, применяемые в быту, рассчитаны на напряжение 220В
Розетки бытового назначения рассчитаны на подключение электрических приборов, мощность которых составляет не более 3,5 кВт, а сила тока – до 16А. Этим параметрам соответствует холодильник, стиральная машина, компьютер, телевизор и другая техника. В домашних условиях могут использоваться и более мощные потребители.
К ним относятся бойлеры и нагревательные котлы, работающие от электричества. В таких случаях требуется установка силовых розеток. Встречаются и промышленные варианты устройств, рассчитанные на силу тока до 32А. Их нередко применяют и в быту, где напряжение в сети составляет 220В.
Для подключения котла нужно закрепить только основные жилы – ноль и фазу, а также присоединить заземление, если таковое имеется. На отечественном рынке очень редко встречаются бытовые розетки, которые рассчитаны на большую силу тока, что вызывает некоторые сложности.
В гостиницах и других общественных местах, а также на предприятиях должна присутствовать маркировка по ГОСТу. Наклейки на розетку 220В размером 11х35 мм подходят под рамки большинства производителей. Они соответствуют требованиям пункта 11.6.2 о том, что все штепсельные устройства должны иметь отметку, где указан тип тока (переменный или постоянный) и номинальное напряжение сети.
Круглая розетка с заземлением в оригинальном деревянном корпусе
Размеры стандартных розеток штепсельного типа
В бытовых условиях используются штепсельные розетки.
Этот тип соединения позволяет подключить электрические приборы к источнику питания через вилку. Сама конструкция имеет вид гнездового разъема, благодаря чему исключается вероятность того, что токоведущие части будут соприкасаться с посторонними предметами.
Габаритные размеры – это длина, ширина и толщина изделия. Стандартная величина розеток штепсельного типа составляет 80х80х34 мм. Хотя встречаются и другие варианты. Все зависит от типа конструкции и способа установки.
Стандартные параметры штепсельных розеток с двумя полюсами (250В, 6А):
| Наименование | Длина, мм | Ширина, мм | Толщина, мм |
| Размеры утопленных розеток | |||
| РС6-252 | 80 | 80 | 34 |
| РС6-122 | 81 | 81 | 43 |
| 2РС6-071 (двойная) | 94 | 80 | 51 |
| Размеры накладных розеток | |||
| РА6-252 | 60 | 60 | 37 |
| РА6-123 | 60 | 60 | 37 |
| 2РА6-072 (двойная) | 98 | 60 | 37 |
| 2РА36-043 (двойная) | 98 | 60 | 37 |
| 2РА6-119 (двойная) | 98 | 60 | 37 |
| РА16-251 (двойная, боковое заземление) | 60 | 60 | 48 |
| РА16-117 (двойная, боковое заземление) | 60 | 60 | 48 |
Обратите внимание! Все указанные в таблице розетки соответствуют четвертой категории размещения (крытые отапливаемые помещения с искусственной вентиляцией, отсутствие низких температур, слабая концентрация пыли, возможность регулировать температурный режим).
Они рассчитаны на умеренные и холодные макроклиматические районы (УХЛ).Универсальная фурнитура: размеры рамок и розеток
Размеры выключателей с рамкой и всех розеток желательно знать еще на этапе проектирования коммуникаций. На основе этих данных подбирается оптимальное место для монтажа электроустановочных устройств в помещении.
Поскольку внешние габариты изделий у разных производителей отличаются, лучше заранее определиться с маркой и моделью электрофурнитуры. В этом и заключается основная сложность. Большинство владельцев на этапе проектирования и прокладки коммуникаций еще не знают точно, каким будет конечный ремонт. По этой причине покупка электроустановочных устройств, подрозетников и прочих комплектующих осуществляется непосредственно перед их монтажом.
Рамка позволяет объединить вместе две и более розетки
Величина электроустановочного устройства во многом зависит от декоративной накладки. Габариты видимой части утопленного изделия будут соответствовать размерам рамки для розетки, которая к ней прилагается.
От этого показателя и нужно отталкиваться, выполняя расчеты для будущей проводки.
Штепсельные розетки и выключатели встраиваемого типа состоят из следующих компонентов:
- суппорт;
- механизм;
- рамка;
- лицевая панель (у выключателей – клавиши).
Некоторые производители предлагают комплекты в сборе. В остальных случаях детали нужно покупать отдельно. При желании можно менять дизайн розеток, благодаря съемным комплектующим. У стандартных рамок размеры универсальны, поэтому они подходят для всех электроустановочных устройств, принадлежащих одной серии. Их можно комбинировать с розетками, переключателями, диммерами и выключателями.
Рамки разных производителей имеют различные размеры, поэтому их необходимо покупать одновременно с розетками
Размерная сетка и особенности розеток Легранд
Компания Легранд (Франция) на протяжении многих лет занимает лидирующие позиции на европейском рынке. Продукция этого производителя отличается стильным дизайном, долговечностью и надежностью, а также приемлемыми ценами.
Стандартные размеры розеток Легранд (штепсельные):
| Высота, мм | Ширина, мм | Глубина, мм |
| 75 | 75 | 11 |
| 161 | 82 | 11 |
| 244 | 82 | 11 |
| 295 | 84 | 11 |
| 366 | 86 | 11 |
Штепсельные розетки экономичны, безопасны и просты в монтаже. Конструкции обладают влагозащитными свойствами. Компания предлагает сразу несколько линеек электроустановочных устройств, поэтому у покупателей есть огромный выбор.
Размерные параметры одинарных розеток Legrand (популярные серии):
| Название серии | Высота, мм | Ширина, мм | Глубина, мм |
| Аллюр | 75 | 75 | 11 |
| Валена | 82 | 82 | 11 |
| Селян | 84 | 161 | 11 |
| Лайф | 86 | 114 | 11 |
В таблице указаны размеры электроустановочных устройств вместе с рамками Легранд соответствующих серий.
Глубина рабочей части изделий стандартна для всех розеток этого производителя. Она равна 43 мм.
Обратите внимание! В розетки с заземлением можно подключать только те вилки, которые имеют заземляющие контакты. Электроустановочные устройства Легранд могут эксплуатироваться в сети, где напряжение составляет 230В. Максимально допустимая нагрузка — 3,5 кВт.
Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger
Дорогие эксклюзивные модели электроустановочных устройств, как правило, имеют нестандартные габариты. Рамки под розетки элитного класса чаще всего гораздо больше, чем у обычных изделий. Если будущий дизайн интерьера не предполагает покупку дорогостоящих статусных моделей, можно ограничиться популярными вариантами, которые максимально приближены к стандартам.
Размеры розеток и рамок производителя Legrand
В качестве ориентира многие покупатели используют габариты розеток Легранд Валена.
Продукция этого производителя соответствует европейским стандартам и при этом сочетает в себе оптимальные характеристики. Не обязательно ограничиваться только этим брендом. Существуют и другие производители, которые выпускают модели того же класса и качества. В большинстве случаев их размеры совпадут с габаритами розеток Легранд или будут максимально к ним приближены.
Внешние габариты одинарных розеток Valena составляют 82х82х11 мм. Глубина рабочей части – 43 мм. Для сравнения параметров можно взять модели других производителей, которые имеют аналогичный класс. Сопоставив данные, можно увидеть, что разница составляет всего лишь несколько миллиметров. В большинстве случаев при монтаже электроустановочных устройств такие расхождения не критичны.
Например, размеры розеток Basic 55 от немецкого бренда ABB Busch-Jaeger вместе с рамкой составляют 84х84х11 мм. Глубина механизма электроустановочных устройств – 41 мм. К тому же классу электрической фурнитуры относится продукция французской компании Schneider Electric.
При общих габаритах 80х80х7 мм глубина механизма розеток Sedna составляет 44,6 мм.
Это значит, что можно смело ориентироваться на размерные параметры розеток с рамками Легранд Валена, которые берутся в качестве среднего показателя. Если же в процессе ремонта будут какие-то изменения, то продукция ABB Busch-Jaeger, Schneider Electric и других брендов того же класса без проблем впишется в общую картину.
Оригинальная продукция бренда Schneider Electric
Полезный совет! При монтаже одноместных и двухместных розеток со встраиваемой конструкцией желательно оставлять в стакане запас провода – примерно 5-6 см.
Стандартные рамки для розеток и формула для вычисления размеров
Если нужно узнать габариты рамок с двумя точками подключения, следует ориентироваться на размер двойных розеток Легранд этой же серии. То же самое касается конструкций с тремя и четырьмя механизмами.
Стандартные габариты блочных розеток Велена (с рамками):
Количество розеток в рамке, шт. | Высота, мм | Ширина, мм | Глубина, мм |
| 2 | 82 | 153 | 11 |
| 3 | 82 | 224 | 11 |
| 4 | 82 | 295 | 11 |
| 5 | 82 | 366 | 11 |
Каждое свободное место под установку розетки в рамке называется «постом». Соответственно, рамки, рассчитанные на два механизма – двухпостовые и т.д. Не обязательно использовать серию Валена в качестве единственно возможного стандарта. Можно вычислить ширину изделий, воспользовавшись универсальной формулой:
Ширина одинарной розетки + (Количество розеток – 1 шт.) х 71 мм = Ширина блочной рамки
При желании узнать ширину розетки на 4 гнезда, например, от французского бренда Schneider Electric, расчет будет выглядеть так: 80 мм + (4-1) х 71 мм = 293 мм. Если одинарная розетка Sedna имеет габариты 80х80х7 мм, то четырехпостовая – 80х293х7 мм.
Чтобы вычислить размеры тройных розеток ABB Busch-Jaeger Basic 55, достаточно взять ширину однопостовой (84 мм) и снова воспользоваться формулой: 84 мм + (3-1) х 71 мм = 226 мм.
В итоге габариты трехпостовой конструкции будут составлять 84х226х11 мм.
Статья по теме:
Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона
Нюансы монтажа коробок под электроустановочные устройства в полнотелые стены и тонкие перегородки, подробная технология.
Многопостовые или блочные розетки идеально подходят для спален, гостиных, кухонь и рабочих кабинетов. Они обеспечивают подключение сразу нескольких электроприборов к одному источнику питания.
Евро- и отечественные стандарты размещения розеток и выключателей
Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.
Накладные угловые розетки на кухне
Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает.
С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.
На величину устройства также влияет наличие заземления. Если общий размер встроенной розетки равен 185х190х85 мм, то такая же модель с контактами заземления будет иметь габариты 230х190х85 мм. Схема подключения также будет другой, поскольку в ней появляется третий кабель.
Различия между отечественными моделями и розетками европейского стандарта
Большую часть продукции на рынке составляют розетки типа С6, соответствующие европейскому стандарту. Диаметр штырьков в таких конструкциях составляет 4,8 мм. В розетках предусмотрены контакты заземления. Европейские устройства разработаны на основе немецких стандартов.
Еще встречаются в продаже розетки советского образца. У отечественных моделей штепсельного типа диаметр штырьков равен 4 мм.
Они расположены на расстоянии 19 мм друг от друга. Этим параметрам соответствуют розетки типа С5, в которых не предусмотрены заземляющие контакты.
Розетка с заземлением и дополнительными USB разъёмами
Обратите внимание! Если в механизме имеется пружинный контакт, то к розетке подойдут вилки и европейского, и советского образца (С5 и С6).
Габариты современной фурнитуры, как и размеры коробок под розетки, гораздо меньше, чем у механизмов старого образца. По этой причине специалисты рекомендуют по возможности заменять металлические стаканы на пластиковые варианты этих изделий. Дело в том, что стальные лапки не способы обеспечивать нормальный упор. Такие розетки будут плохо фиксироваться в установочных отверстиях. Можно использовать специальные прокладки, но они будут лишь временной мерой и прослужат недолго.
Размеры стаканов под розетку и правила их размещения в комнатах
Подрозетники изготавливаются из древесины, металла и прочного пластика.
Они применяются для фиксации электроустановочных устройств внутри стен помещения. Размеры отверстий под розетку зависят от величины монтажной коробки. Диаметр стаканов варьируется в пределах 50-70 мм, а глубина составляет от 40 до 80 мм. В среднем высота подрозетников равна 116 мм. Толщина этих изделий примерно 23 мм.
Типовые размеры монтажных коробок:
| Диаметр, мм | Высота, мм | Глубина, мм |
| 50 | 116 | 40 |
| 60 | 116 | 45 |
| 65 | 116 | 68 |
| 68 | 116 | 70 |
| 70 | 116 | 80 |
Чаще всего для монтажа электроустановочных устройств используются круглые коробки диаметром 68 или 70 мм. Для формирования отверстий под них применятся коронки для розеток величиной 70-72 мм. В продаже встречаются подрозетники универсального типа. Эти изделия имеют большой размер – 83 мм.
При монтаже стаканов под розетки нужно выбирать ту высоту, которая соответствует требованиям комнаты. По европейскому стандарту электроустановочные устройства должны размещаться в разных частях помещения. Распределение розеток по комнате имеет свои преимущества, поскольку не нужно будет использовать удлинители. Этот вариант более удобен, чем монтаж блочной конструкции в одном месте.
Полезный совет! Рассчитывая количество розеток для помещения, желательно добавить небольшой запас.
Монтажные размеры установочной коробки KP 67/3 для твёрдых стен
Основные правила проектирования проводки:
- Желательно заранее спланировать обстановку. Подбирая место под монтаж электроустановок, следует учитывать расстановку мебели и предполагаемое размещение бытовых приборов.
- К розеткам обеспечивается свободный доступ. Нельзя перекрывать электроустановочные устройства предметами мебели и другими габаритными объектами.
- Расстояние между розетками рассчитывается таким образом, чтобы можно было беспрепятственно убрать любую часть помещения с помощью пылесоса.
- Расположение электроустановочных устройств зависит от назначения комнаты. В складских помещениях их размещают недалеко от входа. В жилых комнатах желательно устанавливать розетки в зоне отдыха.
- Высота установки розеток и выключателей зависит еще и от дизайна помещения. Кроме этого следует учитывать рост владельца.
Стандарты размещения монтажных коробок для розеток в помещении
По европейскому стандарту розетки для подключения бытовой техники должны размещаться на высоте 30 см от уровня пола. Этот вариант размещения имеет свои преимущества, поскольку провода приборов будут находиться внизу. Таким образом, они не будут сильно бросаться в глаза и портить внешний вид интерьера, а также не будут создавать проблем при расстановке мебели. Кроме этого шнуры, которые располагаются на полу, не мешают проходу.
Расположение розеток в плинтусе с использованием электроустановочных кабель-каналов
Выключатели монтируются на высоте 90 см. Данный параметр считается оптимальным вариантом, поскольку каждый член семьи может без проблем включить освещение.
Выключателем, установленным на этом уровне, сможет пользоваться даже ребенок. По советским стандартам розетки устанавливаются на высоте 90 см от уровня пола. Преимущество этого способа заключается в отсутствии необходимости наклоняться для того, чтобы подключить или отключить вилку.
Кроме этого по стандарту высота рабочего места составляет 0,75-0,8 м, а это значит, что розетка на высоте 0,9 м будет находиться над столом. Благодаря этому к сети можно будет подключить любые настольные приборы (светильник, аудиоаппаратуру, оснащение для аквариума), даже если у них короткий шнур. В то же время маленькие дети не могут дотянуться до такой розетки. Руководствуясь данными правилами можно установить розетку как в бетонные стены, так и в перегородки, выполненные из других материалов.
ГОСТом регламентировалось положение не только розеток, но и выключателей. Оптимальным уровнем для размещения тумблера считалась высота 1,6 м. Благодаря этому выключатель всегда находился в поле зрения. При такой установке тумблер размещается на уровне головы, поэтому его легко найти в помещении, даже если рядом располагается мебель.
В прихожей можно ограничиться монтажом 2-3 розеток. Этого хватит для подключения электрической сушилки для обуви и пылесоса. Если в коридоре есть полки, можно установить рядом с ними еще один разъем для зарядки телефона. В ванной комнате обычно присутствует водонагреватель и стиральная машина. Некоторые люди используют в помещении фен для сушки волос и электрическую бритву. Для этой комнаты достаточно будет 2-3 розеток.
Влагозащищенная розетка с крышкой для ванной комнаты
В гостиной размещается большое количество электроприборов. Поэтому рекомендуется устанавливать 1-2 розетки в каждой стене помещения. Желательно использовать блочные конструкции. В кухне также присутствует большое количество бытовой техники и различных приборов. Некоторые из них работают постоянно, другие используются периодически. Розетки в этом помещении устанавливают в соответствии с нормами безопасности. Для спальни достаточно 4 разъемов.
При установке розеток особое значение нужно уделить комфорту и безопасности.
А размеры электроустановочных устройств и их характеристики подбираются в соответствии с требованиями сети и приборов. Придерживаясь общепринятых стандартов и техники безопасности, можно без проблем установить розетки самостоятельно.
Оштукатуренный потолок и электрика, если нельзя, но очень хочется .» allow=»autoplay; encrypted-media» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»> Размер розетки с рамкой
Довольно часто, на этапе проектирования или монтажа электропроводки, необходимо заранее знать размер розетки с рамкой, например, для выбора оптимального места её расположения. Что такое электрическая розетка, зачем она нужна и многое другое — я уже рассказывал ЗДЕСЬ.
Сложность заключается в том, что зачастую, в зависимости от производителя и модели, внешние габаритные размеры розеток могут значительно различаться. И обычно, до конца ремонта, вы сами не знаете конкретную модель, которая будет установлена, а идёте выбирать розетки и выключатели уже перед самым монтажом.
Сразу хочу отметить, что основные размеры встраиваемой розетки, её видимой части, формируются за счет рамки. Более наглядно, это показано на изображении ниже. Такая рамка универсальна и подходит ко всем компонентам этой серии электроустановочного оборудования — для выключателей, переключателей, диммеров и конечно же розеток.
Каждое свободное место у такой рамки, называют постом, так, например, рамка на две розетки называется двухпостовая и т.д.
Размер современной розетки с рамкой
Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena. Эти розетки одни из лидеров рынка электроустановочного оборудования — это сбалансированная, универсальная серия, некий стандарт на который равняются многие.
Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.
Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм, глубина самого механизма 43 мм
Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично.
Размер розеток указаны в следующем порядке — высота х ширина х глубина.
Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм, глубина механизма розетки 41мм
Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм, глубина механизма 44,6мм
Думаю теперь понятно, что размер розетки с рамкой Legrand Valena — это тот необходимый средний показатель, на который можно всегда ориентироваться.
Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.
А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.
Универсальная формула расчета ширины рамок для электрических розеток
Ширина многопостовой рамки = Ширина одинарной + (Количество розеток-1)*71
Допустим, нам нужно узнать размер четырехпостовой рамки для розеток Schneider Electric Sedna, расчет получается следующий:
Ширина 3х постовой рамки = 80мм+(2-1)*71=151мм
Получается, что размер трех постовой рамки Schneider Electric Sedna 82мм х 151мм х 7мм
Итак, если вы точно не знаете какие у вас будут розетки, ориентируйтесь на размер 82мм на 82мм, как у серии Legrand Valena для одинарной рамки, ширину же многопостовой рамки, всегда можно расчитать по формуле.
Если же вы не нашли информацию в сети по интересующму вас размеру розеток с рамкой конкретноей модели, пишите мне в комментариях к статье и я обязательно постараюсь перативно помочь. Кроме того, задавайте вопросы, оставляйте ваше мнения, поправки!
К
Боб Формисано
Боб Формисано
Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 01.01.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.
Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Дорлинг Киндерсли / Getty ImagesНастенные выключатели и накладки на розетки закрывают выключатели и розетки на стенах, а также те, которые встроены в мебель, например кухонные острова или другие типы шкафов. Существует несколько типов крышек для выключателей и розеток, в том числе:
- Настенные переключатели для переключателей, которые переворачиваются вверх и вниз
- Настенные кулисные переключатели, с большим прямоугольным отверстием, работают с кулисными, диммерными, ползунковыми и ответвительными переключателями
- Крышки розеток (двух типов: дуплексного типа и типа GFCI, который имеет такую же крышку, как и кулисный переключатель)
- Комбинированные накладки на выключатель и розетку (например, тумблер и розетка или тумблер и тумблер)
- Накладки для групповых настенных выключателей и розеток (для закрытия двух, трех или четырех выключателей или розеток подряд)
Что такое настенный выключатель/накладка на розетку?
Накладка настенного выключателя или розетки — это накладка, используемая для скрытия настенного выключателя или электрической розетки.
Совет
Существуют одиночные и групповые выключатели и накладки на розетки, которые также защищают порты USB и другие разъемы для передачи данных, расположенные непосредственно на стене или других поверхностях.
Три размера
Выключатели и крышки настенных розеток привинчиваются к устройству, которое они закрывают, и бывают трех основных размеров:
- Стандартный
- Предпочтительный (также известный как средний или средний)
- Крупногабаритный (также называемый большой)
Стандартный размер для одно- и двухклавишного выключателя/розетки
Как правило, настенные выключатели и накладки розеток стандартного размера используются для нового строительства, где допуски на строительство более жесткие.
Стандартный размер одиночного выключателя или крышки розетки имеет номинальные размеры 2,75 дюйма в ширину и 4,5 дюйма в высоту. Стандартный размер двухклавишного переключателя или крышки розетки имеет размеры 4,56 дюйма в ширину и 4,5 дюйма в высоту.
Предпочтительные и негабаритные
В ситуациях, когда мастерство гипсокартона могло случайно или по необходимости создать большой зазор между электрической коробкой и гипсокартоном, или в случаях, когда снятие предыдущего выключателя или крышки розетки оставляет старую линию краски, тогда предпочтительный или увеличенный выключатель или розетка накладка работает хорошо. Использование более крупного выключателя или накладки на розетке может сэкономить время и силы в нестандартных приложениях, где в противном случае вам пришлось бы заделывать, шлифовать и/или перекрашивать стену вокруг розетки или переключателя, чтобы использовать стандартную накладку.
- Предпочтительный (средний/средний) одноразмерный переключатель и накладка на розетку имеют номинальные размеры 3,13 дюйма в ширину и 4,88 дюйма в высоту.
- Предпочтительный (средний/средний размер) двухклавишный переключатель и крышка розетки имеет размеры 4,94 дюйма в ширину и 4,88 дюйма в высоту.
- Крупный одиночный переключатель большого размера (Jumbo) и крышка розетки имеют номинальные размеры 3,5 дюйма в ширину и 5,25 дюйма в высоту.
- Более крупный двухклавишный выключатель большого размера и крышка розетки имеют размеры 5,31 дюйма в ширину и 5,25 дюйма в высоту.
Различные варианты накладок
Замена выцветших, грязных или старых накладок может немедленно улучшить комнату. Накладки бывают двух основных категорий материалов: термопласт и декоративные.
Термопласт
Накладки из термопластика распространены и доступны по цене, особенно когда они нужны для всего дома; они тоже идут в мультиупаковках. Накладки из термопластика изготовлены из прочного нейлона, который обычно не трескается. Обычно они бывают стандартных цветов, таких как белый, цвет слоновой кости или светло-миндальный, черный, коричневый и другие нейтральные цвета.
Декоративный
Декоративные накладки могут быть более дорогими. Они доступны в различных материалах, отделках и кромках, чтобы соответствовать вашему декору, в том числе:
- Bamboo
- Metal covers in brown, ivory, and white
- Brass
- Bronze
- Brushed nickel
- Ceramic
- Chrome
- Copper
- Customizable (plastic with a sleeve to insert coordinating wallpaper/fabric)
- Олово
- Нержавеющая сталь
- Камень
- Дерево
Совет
Винтажные накладки на кнопочные выключатели света все еще существуют, хотя в основном в старых домах.
Вы найдете их в некоторых магазинах товаров для дома или у розничных продавцов, специализирующихся на антикварных товарах для дома.
Типы и размеры электрических лицевых панелей
Электрические лицевые панели, также называемые настенными панелями или накладками, представлены в бесконечном множестве комбинаций, размеров и форм. Однако существуют стандартные размеры основных лицевых панелей. Размеры лицевых панелей и других электрических устройств указаны в ANSI/NEMA WD 6, Электромонтажные устройства — Спецификации размеров .
Типы электрических лицевых панелей
Существует широкий спектр устройств, которые можно разместить на электрической лицевой панели, включая розетки, выключатели, датчики движения, телефонные разъемы, разъемы для передачи данных, диммеры и т. д. Показаны некоторые из наиболее распространенных конфигураций лицевых панелей. ниже.
Электрические розетки
Отверстия: 1,343″ Ш x 1,125″ В
Тумблер или переключатель
Открытие: 0,401 «W x 0,925» H
Декоративный или рокер
Открытие: 1,310 «W x 2,630» H
Телефон или данные
Открытие: варьируется
Gangs
С.
вертикальных групп отверстий, которые размещаются. Устройства могут меняться между бандами. Например, в 4-местном распределительном шкафу может быть любая комбинация устройств (1 тумблер и 3 дуплексных выхода, или 2 тумблера и 2 дуплексных выхода, или 1 тумблер, 2 дуплексных выхода и 1 теле/данные; и т. д).
Электрические лицевые панели бывают от 1 до 10 постов. Ниже показаны варианты от 1-гангового до 4-гангового.
1-Gang
Shown: Single Duplex
2-Gang
Shown: Double Duplex
3-Gang
Shown: Triple Toggle
4-Gang
Shown: Quadruple Duplex
Электрические лицевые панели стандартного размера
Все лицевые панели стандартного размера имеют высоту 4,490 дюйма. Ширина указана ниже. Обратите внимание, что эти размеры являются стандартными; однако ваши лицевые панели могут не совпадать. Производители изготавливают различные размеры для нестандартных условий.
Например, есть лицевые панели увеличенного размера, используемые для закрытия большего отверстия в стене.
| GANGS | WIDTH |
|---|---|
| 1-Gang | 2-3/4″ |
| 2-Gang | 4-1/2″ |
| 3-Gang | 6-3/8″ |
| 4-Gang | 8-3/16″ |
| 5-Gang | 10″ |
| 6-Gang | 11-13/16″ |
| 7-Gang | 13 -5/8″ |
| 8-Gang | 15-7/16″ |
| 9-Gang | 17-1/4″ |
| 10-Gang | 19-1/16″ |
Выходные лицевые панели большого размера или большого размера
Стандарт NEMA не признает лицевые панели большого размера или большого размера. 4 4 4 4 4 9012 Статья обновлена: 30 октября 2021 г.
Однако вам может потребоваться указать большие лицевые панели в проектах реконструкции, где отверстие в гипсокартоне или штукатурке больше, чем стандартная панель. Грантовая лицевая панель составляет 5,50 «. 1/2 « 2-gang 5-1/2″ 3-Gang 7-1/2 « 4-Gang 4-Gang 5-местный 11-1/2″ 6-Gang 12-1/2″ 7-Gang 14-3/8″ 8-Gang 16-3/8″ 9- Группа 18-3/8″ 10-группа 20-3/8″
