Устройство и принцип работы галогенных ламп

Галогенная лампа представляет собой усовершенствованную версию обычной лампы накаливания. Её основные компоненты:

Колба из кварцевого стекла
Вольфрамовая нить накаливания
Инертный газ с добавлением галогенов (йода или брома)
Цоколь для подключения к патрону

Принцип работы галогенной лампы основан на нагреве вольфрамовой нити электрическим током до температуры около 3000°C. При этом происходит свечение нити и испарение атомов вольфрама. Атомы вольфрама вступают в реакцию с галогенами, образуя газообразные соединения. При приближении к раскаленной нити эти соединения распадаются, и атомы вольфрама оседают обратно на нить.

Такой «галогенный цикл» позволяет:

Повысить температуру нити и светоотдачу лампы

Увеличить срок службы по сравнению с обычными лампами накаливания
Уменьшить размеры колбы
Предотвратить почернение колбы изнутри

Основные виды галогенных ламп

В зависимости от конструкции и назначения выделяют следующие основные виды галогенных ламп:

Линейные галогенные лампы

Имеют форму трубки с двумя цоколями по краям. Характеристики:

Мощность: от 100 Вт до 2000 Вт
Световой поток: до 44000 лм
Срок службы: 2000-4000 часов
Применение: прожекторы, освещение больших площадей

Капсульные галогенные лампы

Миниатюрные лампы с одним или двумя штырьковыми контактами. Особенности:

Мощность: 5-100 Вт
Напряжение питания: 12В или 220В
Световой поток: до 1800 лм
Применение: точечные светильники, декоративная подсветка

Галогенные лампы с отражателем

Оснащены встроенным отражателем для формирования направленного светового пучка. Характеристики:

Угол рассеивания: от 10° до 60°
Мощность: 20-100 Вт
Срок службы: до 5000 часов
Применение: акцентное освещение, подсветка витрин

Технические характеристики галогенных ламп

При выборе галогенных ламп следует учитывать следующие ключевые параметры:

Напряжение питания

Галогенные лампы выпускаются для работы от сети 220В или от низковольтного источника 12В/24В. Какое напряжение выбрать?

Лампы 220В подключаются напрямую к сети, не требуют трансформатора
Лампы 12В более экономичны, но нуждаются в понижающем трансформаторе
Низковольтные лампы безопаснее в условиях повышенной влажности

Мощность

От мощности зависит яркость лампы. Типичные значения:

Капсульные лампы: 5-100 Вт
Лампы с отражателем: 20-100 Вт
Линейные лампы: 100-2000 Вт

Чем выше мощность, тем больше светоотдача, но и выше энергопотребление.

Световой поток

Измеряется в люменах (лм) и показывает, насколько ярко светит лампа. Средние значения:

Капсульная лампа 20 Вт — 350 лм
Лампа с отражателем 50 Вт — 800 лм
Линейная лампа 500 Вт — 10000 лм

Цветовая температура

Определяет оттенок света. Основные варианты:

2700-3000К — теплый белый
4000К — нейтральный белый
6000К — холодный белый

Для жилых помещений обычно выбирают теплый свет 2700-3000К.

Области применения галогенных ламп

Благодаря своим характеристикам галогенные лампы нашли широкое применение:

Освещение жилых помещений

Точечные светильники в подвесных и натяжных потолках
Настольные лампы и торшеры
Подсветка картин и зеркал
Декоративная подсветка мебели и ниш

Коммерческое и промышленное освещение

Освещение торговых залов и витрин магазинов
Подсветка рекламных конструкций
Прожекторы для освещения фасадов зданий
Освещение производственных цехов и складов

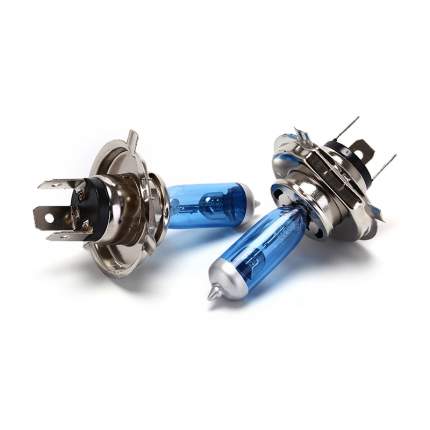

Автомобильное освещение

Фары ближнего и дальнего света
Противотуманные фары
Габаритные огни
Подсветка приборной панели

Преимущества и недостатки галогенных ламп

Прежде чем выбрать галогенные лампы, стоит взвесить их плюсы и минусы:

Преимущества

Яркий направленный свет
Компактные размеры
Мгновенное включение на полную яркость
Возможность диммирования (регулировки яркости)
Высокая цветопередача (CRI 100)
Доступная цена

Недостатки

Нагрев до высоких температур
Чувствительность к перепадам напряжения
Небольшой срок службы (1000-4000 часов)
Хрупкость кварцевой колбы

Низкая энергоэффективность по сравнению со светодиодами

Как правильно выбрать галогенную лампу

При выборе галогенной лампы следует учитывать следующие факторы:

Тип цоколя — должен соответствовать патрону светильника
Напряжение питания — 220В или 12В
Мощность — зависит от требуемой яркости освещения
Форма колбы — капсульная, рефлекторная или линейная
Угол рассеивания — для направленного или рассеянного света
Цветовая температура — теплый или холодный свет
Производитель — лучше выбирать проверенные бренды

Обязательно учитывайте рекомендации производителя светильника по максимальной мощности ламп.

Правила эксплуатации галогенных ламп

Чтобы галогенные лампы служили долго и безопасно, соблюдайте следующие правила:

Не касайтесь колбы голыми руками — используйте перчатки или салфетку

Устанавливайте лампу строго в указанном положении
Не превышайте номинальное напряжение питания
Обеспечьте достаточную вентиляцию для отвода тепла
Не используйте лампу с треснувшей колбой
При замене дождитесь остывания лампы

Соблюдение этих простых правил позволит получить максимум пользы от галогенного освещения.

плюсы, минусы и секреты выбора качественной лампы (100 фото)

Галогенные лампы – усовершенствованная модель обычной лампы накаливания. Когда вольфрамовая нить в лампочке накаливается, появляется свет. Отличаются от обычных ламп накаливания наличием галогенов в газе-наполнителе и кварцевой колбой.

Технические характеристики галогенных ламп следующие:

Мощность изменяется в диапазоне 1Вт — 20 кВт
Номинальное напряжение лампы может быть равным 6В, 12В, 24В, 110В, 240В
Вольфрамовая нить нагревается до 3000 °
Отдача света варьируется 15лм/1Вт до 22лм/1Вт
Цоколь двух размеров – Е14 и Е27

Длительность эксплуатации от 2000 часов до 4000 часов.

Краткое содержимое статьи:

Виды

Галогенные лампы подразделяют на два вида – лампы низкого напряжения (до 24 В) и лампы сетевого напряжения (220 В). Еще галогенные лампы классифицируют по строению и назначению.

Линейные ГЛН

Среди всех видов галогенных ламп, линейные ГЛН появились раньше всего. Галогенная лампочка состоит из кварцевой трубки, на концах которой находится по выводу, кронштейны или проволока поддерживают нить накала.

Мощность таких ламп составляет от 1 кВт до 20 кВт. Используются в основном для работы прожекторов, поскольку для освещения помещений слишком яркие и затратные.

Так какие галогенные лампы используют для освещения дома? Современные модели линейных галогенных лампочек, которые отличаются ударопрочностью и имеют стандартную длину и два цоколя R7s.

Широкое распространение получили лампы с длиной 78 мм и 118 мм. Стоит отметить, что многие лампочки разрешается устанавливать только в горизонтальном положении.

ГЛН с внешней колбой

Эти лампы напряжения в 220В заменяют классические лампы накаливания, обладают стандартным цоколем E14 или E12.

Линейная ГЛН располагается в стеклянной колбе, форма которой идентична форме классической лампы. Колба выступает защитным барьером от пыли и касаний. Встречаются колбы с молочным и матовым покрытием, бывают и прозрачные.

Особенности: качественная передача цвета и высокая цветовая температура, миниатюрные габариты, различные формы.

Рекомендации: подключать эти лампы стоит с помощью блоков защиты, которые подают ток постепенно и предохраняют от скачков напряжения.

ГЛ направленного света

Устройство: компактная колба с отражателем, лампа находится относительно отражателя в центре. Отражатели изготавливают из разных материалов, наиболее распространенными являются алюминиевые.

Глядя на фото галогенной лампы такого типа можно заметить визуальное сходство с фонариком.

Особенности: выделяют большущее количество тепла, направленного в сторону распространения световых лучей. Когда распространение тепла недопустимо, используют лампы со специальным покрытием, отводящим тепло назад.

IRC-галогенные лампы

Имеют специальное покрытие, которое отражает инфракрасное излучение. Этот фактор, собственно говоря, и ведет в экономии электроэнергии и длительному сроку эксплуатации.

Разъемы у таких ламп двухштырьковые, рассчитаны на 6В, 12В, 24В. Область применения: точечное освещение, подвесные потолки, общее освещение.

Капсульные ГЛН

Устройство: маленькая капсула с выводами. Тело накала может быть поперечным или продольным.

Область применения: открытые светильники; светильники, встроенные в мебель; светильники общего назначения.

Как и все прочие источники света, галогенные лампы имеют свои плюсы и минусы.

Преимущества галогенных ламп накаливания

Маленькие габариты ламп
Стабильность освещения до последнего дня эксплуатации
Длительный срок работы
Высокая светоотдача
Отличная цветопередача

Недостатки галогенных ламп накаливания

Чувствительны к скачкам напряжения
Колба нагревается до высокой температуры
Если колба загрязнилась, лампочка выйдет из строя
Требуют фильтров ультрафиолета
Слишком яркое освещение белого цвета
Требуют утилизации по правилам, указанным на упаковке
Относительно высокая стоимость.

Где применяют?

Галогенные лампы накаливания широко применяются при освещении абсолютно разных объектов.

Их используют в автомобильном освещении, для освещения ремонтируемых помещений и при монтаже основного освещения, для декора, при видеосъемке.

Правила эксплуатации ламп

Нельзя прикасаться голыми руками
Большинство моделей ламп требует определенного расположения лампы в пространстве.

Резюмируя все вышесказанное, получаем, что галогенные лампы накаливания отличаются повышенной прочностью за счет того, что изготовлены из кварца, их корпус термоустойчив и не пропускает ультрафиолет.

Важно знать, что каждая лампа имеет маркировку, состоящую из четырех параметров, которые означают следующее: материал изготовления, название содержащегося газа, размер лампы, напряжение-мощность.

Покупая галогенные лампы накаливания любого вида с подходящим размером цоколя, вы экономите электроэнергию, а значит и свои средства.

Фото галогенных ламп и их особенности

Вам понравилась статья? Поделитесь 😉

Галогеновые лампы (57 фото): галогенные лампочки для люстры и потолочных светильников, сравнение со светодиодными и выбор — какие лучше для дома

Содержание

Что это такое?
Принцип действия и свойства
Классификация и технические характеристики
- Линейная лампа
- С внешней колбой
- С отражателем света
- Инфракрасные
Как подключить и заменить?
Где используются?
Сравнение со светодиодными: плюсы и минусы
Как правильно выбрать?
Примеры и варианты

Высокие цены на электричество приводят к тому, что люди пытаются сэкономить денежные средства на подобном ресурсе, приобретая разнообразные энергосберегающие лампочки и приборы. Выбирая лампу для домашнего использования, необходимо обращать внимание не только на ее экономичность, но и на длительный срок использования, а также другие критерии и характеристики.

Галогеновые лампы для дома пользуются большой популярностью у потребителей, так как они отличаются продолжительным сроком службы, прекрасно освещают помещение, а также представлены в разнообразных формах и размерах.

Что это такое?

Галогеновые лампы схожи с привычными лампами накаливания. Для изготовления тела накаливания применяется проволока из вольфрама, которая скручивается в спираль. Сама же лампочка представляет собой стеклянную колбу, в середину которой помещено тело накаливания и закачан специальный газ. В качестве подобного газа используются пары брома или йода.

Они не допускают, чтобы испаряющийся в процессе нагревания вольфрам оседал на стенки лампочки. Благодаря применению таких газов, увеличивается срок службы галогеновой лампы по сравнению с другими осветительными приборами. Сама колба производится из особого материала – кварца, он с легкостью переносит высокие перепады температуры. Благодаря жаропрочности кварцевой колбы, ее габариты могут быть очень маленькими по сравнению с другими лампочками.

Благодаря добавлению брома или йода, получилось почти полностью убрать такой процесс, как затемнение колбы, который со временем влиял на качество потока света, делая его более слабым и тусклым.

Принцип действия и свойства

Несмотря на схожесть галогеновых и обычных лампочек накаливания, принцип действия у них значительно отличается. Во время использования лампочки галогена, когда нить накаливания сильно нагревается – высвобождаются летучие соединения вольфрама. Благодаря заполненному брому или йоду, который вступает в реакцию с атомами вольфрама, последние элементы не способны осесть на стенках колбы.

Подобный процесс имеет и обратную реакцию: когда такие соединения находятся поблизости от нити накаливания, они начинают распадаться на составные части. Получается, что атомы вольфрама, высвободившиеся из распавшегося соединения, возвращаются на нагретую вольфрамовую спираль либо оседают поблизости от нее. Возвращенные атомы вольфрама продлевают срок службы не только нити накаливания, но и самой лампочки.

Галогеновые лампы обладают очень хорошей цветовой температурой, исходящий от них спектр цвета передает более теплые тона, чем другие осветительные приборы.

К отличительным особенностям подобных лампочек относят:

Возможность создания разнообразных вариантов освещения в комнатах – от пучка света, который будет узко направлен в одну сторону, до создания рассеянного светового потока, который будет отличаться большой шириной, и уберет малейшие намеки на тень.
Световой поток не потускнеет по прошествии определенного времени, даже если подобная лампочка будет оставаться постоянно включенной.
Освещение получается более ярким, хотя мощность может быть одинаковой. Например, обычная лампа накаливания в 60 Ватт по мощности будет сравнима с галогенной лампой в 40 Ватт.
Небольшие размеры позволяют использовать ее в качестве точечного освещения на подвесных потолках, создавая даже оригинальные композиции по освещению.
Энергосберегающий эффект создается за счет высокой яркости и улучшенной цветопередачи.

К неоспоримому преимуществу также можно отнести длительный срок эксплуатации. Чтобы выбранный прибор прослужил вам как можно дольше, необходимо правильно выбрать вид лампочки, соотнеся ее характеристики с вашими потребностями.

Классификация и технические характеристики

Несмотря на то что галогенные лампы немного уступают по эффективности люминесцентным, они пользуются широкой популярностью, так как не требуют специальных доработок. Они используются с диммером и выключателем с подсветкой как для создания освещения в квартирах, так и для освещения нежилых помещений. Используя специальные линзы, «галогенки» устанавливаются многими водителями также в автомобильные фары.

В зависимости от конструкционных особенностей и способов использования, галогенные лампы делятся на несколько видов.

Линейная лампа

Это самый старый вид подобных изделий. Она выполняется в виде небольшой по размерам трубы, изготовленной из кварца. Обладает двумя выводами, которые находятся с обеих сторон. Нить накаливания удерживается благодаря присутствию специальных креплений. Цоколи (R7s) также размещаются с двух сторон этой лампы. Ко всему прочему, она отличается довольно скромными размерами. Подобное изделие характеризуется высокой мощностью, которую оно потребляет, поэтому его не следует использовать в качестве бытового осветительного прибора.

Лампы устанавливаются в основном для прожекторного освещения.

Встречаются также современные вариации линейной лампы галогена – лампа, заливающая свет. Она характеризуется высокой ударопрочностью. Такие модификации могут применяться в бытовых целях в качестве источника внутреннего или наружного освещения. Обратите внимание, что большинство моделей линейных лампочек должно быть расположено в горизонтальных плоскостях, чтобы конденсаторы не выходили наружу. Даже маленький угол наклона может привести к поломке данного прибора, значительно уменьшив срок эксплуатации.

С внешней колбой

Это устройство работает от сетевого напряжения. Его внешний вид очень похож на привычную лампу накаливания. Целью их производства и была замена обычных лампочек накаливания. Им не потребуются особые светильники или определенный способ подключения. Лампочки с внешней колбой можно подключить непосредственно к бытовой электрической сети, без применения трансформатора. Характеризуются такие изделия обычным стандартизированным цоколем E27 и E14.

Если брать во внимание, что период службы вольфрамовых ламп зависит от величины напряжения, а также насколько оно стабильно подается, тогда во время установки нового освещения лучше подключать галогеновые изделия через специализированное устройство – блок для защиты галогенных лампочек. Подобный регулятор позволит создать плавный пуск, выступая в качестве фильтра, он сохранит осветительный прибор от нестабильной работы напряжения.

Внешняя колба по размерам и форме может соответствовать привычной лампочке накаливания. В середине же будет располагаться линейная или малюсенькая галогеновая лампочка. Внешняя оболочка используется, чтобы защитить кварцевую колбочку от лишних прикосновений, а также загрязнения.

Встречаются некоторые варианты подобных изделий, у которых будут отличаться внешние колбы. Они могут быть:

молочного цвета;
изготовленными из прозрачного стекла;
матированными или тонированными;
созданными из стекла, которое впитывает практически в полной мере ультрафиолетовые лучи.

Так как внутренняя колба отличается крохотными размерами, это способствует тому, что внешняя оболочка также может обладать миниатюрными параметрами. Поэтому такие капсульные лампы могут применяться в крошечных светильниках, поддерживая при этом достаточную освещенность. Они также могут выпускаться в виде шестигранников или свечей, чтобы заменить обычные лампочки в декоративных светильниках.

С отражателем света

Это один из наиболее популярных видов галогенных лампочек, востребованность которых постоянно увеличивается, так как они используются в качестве точечных светильников, а также для формирования освещения в целом в комнате. Благодаря точной передаче света, подобные изделия не оказывают пагубного влияния на глаза и не утомляют их. Такое рефлекторное освещение используется в детских комнатах, чтобы ребенок мог подолгу рисовать, читать и заниматься любимыми делами, не напрягая зрение лишний раз.

Рефлекторная галогенная лампа состоит из маленькой колбочки, находящейся в центральной части специального отражающего элемента – рефлектора. Благодаря такому устройству, осуществляется перераспределение и фокусирование потока света, который вырабатывается лампой, в пространство. Рефлекторы производятся из разнообразных материалов, но самыми популярными являются алюминиевые отражатели, так как они позволяют отводить тепло вперед, оберегая тем самым окружающую поверхность от перегрева.

Такая низковольтная капсульная лампочка может с легкостью применяться в светильниках открытого типа. Лампы с отражателем света могут стать настоящим украшением потолка, формируя подобие звездного неба или другие оптические иллюзии, в зависимости от вашего воображения и выбранного стиля для обустройства помещения.

Инфракрасные

Относятся к экономичному варианту галогенных лампочек, так как они отражают инфракрасное излучение. В подобном изделии колба обладает особым покрытием, которое не допускает пропускание инфракрасных лучей, а позволяет отражать их назад, возвращая их и пары галогена обратно на нить накаливания. В связи с этим увеличивается мощность такого источника света.

Как подключить и заменить?

Перед покупкой попросите проверить галогеновую лампочку. Подобная проверка убережет вас от ненужных действий, например, если после монтажа или замены подобного изделия, свет не появится, то вы будете знать, что проблема не в самой лампе, а в проводке или неправильном подключении.

Во время установки и замены лампочек следуйте нехитрым правилам:

Не дотрагивайтесь до лампочек голыми руками. На руках присутствует кожный жир, и даже малейшая его капелька на подобном устройстве способна очень сильно снизить полезный срок службы.
Установку и замену таких изделий лучше осуществлять в хлопчатобумажных перчатках. Некоторые производители добавляют такие перчатки в комплект к светильнику либо лампе. Если этих перчаток не оказалось под рукой, возьмите сухую чистую тряпочку.
Если вы дотронулись до лампочки рукой, обязательно обезжирьте ее. Для это стоит протереть изделие спиртом. Дождитесь, пока она полностью высохнет, на это потребуется определенное время (приблизительно полчаса). Если не дождаться высыхания и начать замену галогенных лампочек, во время нагревания остатки спирта могут вспыхнуть.
Позаботьтесь о приобретении трансформатора, к которому можно подключить диммер. Эти комплектующие будут предохранять галогенные лампы от излишних перепадов напряжения и уберегут приборы от короткого замыкания.

Располагайте трансформатор не ближе, чем в 30 сантиметрах от лампочек, чтобы предотвратить перегревание приборов.
Установка специального устройства с плавным пуском также поможет продлить жизнь подобным изделиям. В дополнение ко всему прочему, у вас получится красивое и приятное для глаз нарастание яркости освещения.
Осуществляя переделку или замену перегоревшей лампочки, не старайтесь сразу же дотронуться до нее, она будет очень горячей и может обжечь вас.
Если вы осуществляете монтаж галогенной лампочки в подвесной потолок, тогда позаботьтесь о создании отличной вентиляции. Так как во время работы подобные лампочки выделяют большое количество тепла и при отсутствии вентиляции они будут быстрее портиться и перегорать.

После замены галогеновой лампочки, ее необходимо утилизировать. Подобные изделия безопасны, содержание галогенов в них ничтожно мало, поэтому их можно выбрасывать в мусорное ведро с другими бытовыми отходами.

Не стоит только бросать подобные изделия в контейнеры для утилизации стекла, так как структура их стекла отличается от того, из которого изготавливаются бутылки.

Где используются?

Галогенные лампы нашли широкое применение как для обустройства освещения внутри помещения, так и за его пределами:

Если подобное изделие отличается большими габаритами, тогда оно используется в качестве прожекторов для освещения улиц или территории загородного дома.
Точечные светильники могут прекрасно влиться в любой интерьер, независимо от того, в каком стиле он выполнен. Подобное точечное освещение способно подчеркнуть или разграничить отдельные зоны или переходы пространства. С этой целью используются капсульные модели или модели с отражателем.
Подобные лампочки можно установить на натяжных потолках, встроить в алюминиевые или гипсокартонные конструкции, все зависит от дизайнерских идей и задумок.
Потолочные светильники способны имитировать звездное небо, создавая романтическое настроение или настраивая на положительный лад. Используя диммеры, можно регулировать освещение, создавая интимную атмосферу в спальне.

В качестве замены привычных ламп накаливания галогенные модели могут устанавливаться в люстры и другие потолочные светильники.
Благодаря тому, что освещение, создаваемое галогенными лампочками не оказывает негативного влияния на зрение и не утомляет глаза, их очень часто устанавливают в торшеры или прикроватные светильники. Направленный луч света позволит читать занимательную книжку или журнал, лежа в постели или удобно устроившись в любимом мягком кресле.
Не меньшей популярностью галогенные лампочки пользуются у автомобилистов, так как они позволяют прекрасно освещать дорогу в ночное время суток или в условиях недостаточной видимости.

Сравнение со светодиодными: плюсы и минусы

Несмотря на большую популярность галогенных лампочек, некоторые потребители предпочитают вместо галогенового светильника остановить свой выбор на светодиодных аналогах. Задаваясь вопросом, какие лучше для дома использовать лампочки, попытаемся сравнить два изделия по ключевым характеристикам:

Если проанализировать потребление электроэнергии, то галогеновые лампочки потребляют ее больше, чем диодные. Но по сравнению с обычными лампочками накаливания, лампы-галогены являются более экономичным и выгодным вариантом.
Обе модели отличаются большой передачей света, разница заключается в том, что светодиодная подсветка способна излучать свет, который отличается по цветовой температуре. То есть, например, белый свет диодных лампочек может быть различным, варьируясь от теплого до холодного оттенков.
Самыми яркими видами лампочек считаются светодиоды, при меньшем потреблении электрической энергии они производят большую мощность. К недостаткам галогенных ламп также можно отнести их нагрев во время работы, диодные лампы нагреваются в меньшей степени.

Существуют различия в продолжительности срока службы подобных изделий. Галогены светят и перегорают после 2.5 тысяч часов непрерывной работы, у светодиодных моделей этот показатель выше и составляет 100 тысяч часов непрерывного освещения.
Несмотря на все вышеперечисленные характеристики, галогенные лампочки обладают существенным преимуществом по сравнению с диодными аналогами – это их стоимость. Не каждый сможет выделить из семейного бюджета существенную сумму на приобретение одной лампочки, не говоря уже о том, если нужно заменить точечные светильники по всей квартире или дому. Получится огромная и внушительная сумма. В отличие от диодных, галогены может позволить себе каждый, не нанеся серьезный ущерб семейному бюджету.
К недостаткам диодных ламп относят также невозможность создания равномерного распределения потока света. Они характеризуются в целом направленным потоком, который в некоторых случаях может вызвать «пятнистость».

Как правильно выбрать?

Приобретая галогеновые лампы, обязательно обращайте внимание на цоколь и габариты самой лампочки. Очень важно, чтобы подобный элемент располагался как можно дальше от тех частей светильника, которые могут расплавиться под воздействием повышенного тепла, исходящего от лампы. Иначе светильник может испортиться или стать причиной возгорания.

Если предполагается размещение галогенных лампочек в помещении, где наблюдается высокая влажность, например, использование ее для бани или освещения в ванной комнате, тогда стоит отдать предпочтение низковольтным вариантам.

В зависимости от личных предпочтений, вы можете сделать выбор в пользу холодного белого света галогенных ламп либо в пользу теплого желтого освещения.

Помните, что для рабочего кабинета или офиса, где постоянно напрягается зрение во время работы за компьютером или разного рода документацией, лучше остановить свой выбор на белом свете, который будет максимально соответствовать дневному освещению. Для домашней обстановки более предпочтительным является мягкий желтый свет, так как глаза в таком освещении не так сильно напрягаются.

Можно использовать оригинальные варианты ламп для создания неординарного точечного освещения в подвесных или натяжных потолках. Если планируется создание освещения для выставочных стендов, витрин в магазинах, а также неординарных подсветок, рекомендуется использовать цветные галогенные лампы, например, красные, оранжевые или голубые.

Также при выборе галогенных ламп можно ориентироваться на отзывы клиентов, которые уже успели воспользоваться определенным продуктом.

Примеры и варианты

К наиболее популярным вариантам галогенных ламп относится продукция:

Osram – лампы используются для установки в автомобильные фары, подсветки торговых площадей, создания внутреннего и внешнего освещения в помещениях и на улице.
Фирмы MTF – компания выпускает изделия, которые применяются для создания освещения в автомобилях.
Японского производителя Koito – компания предлагает широкий ассортимент и модельный ряд. Их изделия устанавливаются как для создания освещения в помещении, так и для наружного применения.
Отечественной торговой марки «Оптима» – лампы отличаются не только высоким качеством, но и приемлемой ценой. Поэтому такое изделие может позволить себе каждый, независимо от уровня своего дохода.

Сравнение светодиодных и галогенных ламп для дома смотрите в следующем видео.

Несмотря на большое количество типов источников света, галогенные лампы (ГЛ) не теряют популярности. Их главные преимущества в яркости и направленности света. Статье поможет разобраться в их видах и характеристиках.

Устройство и принцип действия.

Галогенная лампа – это лампа накаливания, в колбу которой добавлены пары брома или йода (так называемый буферный газ).

Конструкция ГЛ с цоколем Е27.

Лампа состоит из стеклянной колбы, вольфрамовой спирали, металлического цоколя.

Прохождение электрического тока через спираль вызывает разогрев металлической спирали. При температуре 3000⁰ С вольфрам начинает светиться – лампа дает свет.

Конструкция очень похожа на лампу накаливания. Кроме нескольких различий. Во-первых, стекло для ГЛ используется кварцевое, а не обычное. Во-вторых, внутрь колбы добавлены галогены. Эти отличия дают следующие преимущества:

Увеличение срока службы. Вольфрам при нагреве ионизируется и испаряется. В атмосфере брома и йода катионы металла вступают в реакцию объединения с галоген-анионами. Далее получившаяся молекула оседает и разлагается на нагретых участках спирали: вольфрам снова в металлической форме. Таким образом, спираль меньше изнашивается и служит дольше. К тому же металл не оседает на стенках колбы – она не темнеет.
Увеличение светоотдачи. Добавление галогенов способствует более высокому разогреву спирали. Следовательно, лампа светит ярче, чем лампа накаливания.
Уменьшение размеров. Кварцевое стекло выдерживает большую температуру, чем обычное. Его использование в галогенных лампочках позволило уменьшить размеры источников света. За счет этого снизился расход буферного газа, и увеличилось давление внутри колбы. А повышенное давление приводит к еще более медленному испарению вольфрама – лампа служит еще дольше.

Виды галогенных ламп.

Существует множество видов и типов галогенных источников света.

Линейные. Лампы в форме трубки. Используются для освещения больших площадей: складов, цехов, улицы. Используются в прожекторах. Такие источники света прочные, яркие, мощные. Но не энергоэффективные.

Капсульные. Компактные, небольшие, маломощные. Применяются для точечной декоративной подсветки, в автомобилях. Подходят к светильникам открытого типа. Могут использоваться с отражателем.

С отражателем. Состоят из миниатюрной лампочки с куполообразным отражателем. Такие светильники создают направленное излучение в заданное пространство. Отражатели бывают алюминиевыми или интерференционными. В первом случае тепло отводится вперед, а во втором – назад. Также выпускают источники света с отражателем с защитной крышкой. Используются для подсветки, настольных и настенных светильников, в подвесных потолках, автомобилях, прожекторах.

С внешней колбой. Предназначены для замены ламп накаливания. Выпускаются с типовыми цоколями Е14 и Е27, что позволяет вкручивать их в обычные люстры и светильники. Во внутренней кварцевой колбе размещается миниатюрная или трубчатая галогенная лампочка. А внешняя стеклянная колба предназначена для защиты лампы от грязи, а человека от ожогов. Внешняя колба изготавливается разных форм и цветов.

IRC-галогенные лампы. Аналог ламп с отражателем, который покрыт особым составом, отражающим инфракрасное излучение. Наиболее энергоэффективный вид. Особое покрытие отражает инфракрасное излучение от вольфрамовой спирали обратно на спираль. В результате растет температура вольфрама и снижается теплопотери. В итоге уменьшается потребление электричества и возрастает срок службы.

Галогенные люстры. Миниатюрные, красивые лампочки – хорошая находка для оформления интерьеров. Рекомендуется использовать керамические патроны во избежание перегрева.

Низковольтные. Источники света, работающие от напряжения 6, 12 или 24 В. Самый распространенный вариант – 12-вольтовые. Подходят для освещения легковоспламеняющихся объектов и помещений с повышенным уровнем влажности. Применяют для безопасного освещения в музеях, точечной подсветки и т.д. Используются для работы в аккумуляторных приборах, транспортных средствах. Подключаются через понижающий трансформатор.

ГЛ разделяются по типу цоколя. В зависимости от назначения, размера, конструкции лампы оснащают разными типами цоколей.

Для замены ламп накаливания служат галогенные с резьбовыми цоколями Е14 и Е27.
Линейные оснащаются разъемом R
Для автомобилей выпускают лампы с цоколем H/ HB: Н3, Н19, Н1, Н11; HB4, HB3 и др.
Низковольтные источники света оснащают штырьковым цоколем GU 5.3, G4, GY 6.35, GU10, G9 или G12 чтобы предотвратить их монтаж в сеть 220 В.

Технические характеристики галогенных источников света.

Тип цоколя. От него зависит размер, конструкция светильника, схема подключения.
Рабочее напряжение: постоянное (6, 12, 24 Вольта) или переменное.
Мощность. Зависит от конструкции источника света: линейный лампы выпускают до 20 кВ, а миниатюрные бывают 20, 30, 40, 50 Вт и др.
Цветовая температура: практически не меняется. Находится в интервале 2700 – 3000 К. Теплый свет комфортен для глаз.
Индекс цветопередачи. Приближается к 100 – цвета не искажаются.
Срок службы. В среднем 2000 часов. Если же условия работы будут «идеальными» (без скачков напряжения и т.п.), то он увеличится до 4000 часов.

Схема подключения.

Светильники, питающиеся напряжением в 220 В, включаются сразу в сеть. Несколько ламп соединяются параллельно друг другу.

Электрическая схема подключения ГЛ к сети 220 В.

Срок службы галогенных ламп зависит от равномерности подаваемого напряжения. Для сглаживания скачков сети питания рекомендуется подключать лампы через специальный блок защиты. Он выполняет функции стабилизатора.

Электрическая схема со стабилизатором.

Для светильников, работающих на постоянном токе, необходим понижающий трансформатор. Для нескольких галогенных ламп соединение также должно быть параллельным.

Электрическая схема подключения ГЛ, работающей от постоянного тока.

Помните о безопасности при работе с электричеством!

Особенности эксплуатации.

Отличия галогенных источников света представлены в таблице.

Источник https://dekoriko.ru/osveshchenie/galogenovye-lampy/
Источник https://vamfaza.ru/osobennosti-i-raznovidnosti-galogennyh-lamp-hb4-h21-hb3-g9/

Бесплатные фотогалогенные фото и картинки

Жидкая библиотека

Ищете галогенные иллюстрации? Перейти к иллюстрации

Связанные изображения из iStock | Сохраните сейчас

Освещение революции: фотогалерея №1

Фотогалерея №1:
Изобретатели ламп 1950-1990

Ниже показаны некоторые люди, чьи изобретения в области ламп описаны в разделе «Освещение революции 20-го века».

К каждой фотографии прикреплено увеличение с дополнительной информацией.

Хронология

1959

1962

1980

1987

1994

«Некоторые люди говорили, что пробовали
– установка галогенов в лампы –
, но это не сработало.»
— Элмер Фридрих

«Я чувствовал, что если мы когда-нибудь доберемся до точки
, где мы знали, как управлять вещами
и создавать их, мы заменили бы стандартные лампы накаливания
.

»
— Фредерик Мосби

Фредерик Мосби (сидит),
Эдвард Зублер, Стэнли Акерман
и Элтон Фут, (стоит справа)
с вольфрамовой галогенной лампой.
Фото © General Electric.

«Я знал цели освещения,
все хотели большей эффективности,
и они хотели белый свет,
и они хотели что-то экономичное.»
— Гилберт Райлинг

«Он уничтожал вещи
, как только они были созданы.»
— Уильям Лоуден

Уильям Лоуден, Курт Шмидт
и Эрнест Мартт (слева направо) стоят
перед вакуумной машиной
для лампы «Лукалокс».
Фото © General Electric.

«Использование новых люминофоров не ограничивается лампами T12 мощностью 40 Вт».
