Что такое газоразрядные лампы. Как работают часы на газоразрядных индикаторах. Какие бывают виды газоразрядных ламп для часов. Почему газоразрядные часы так популярны среди коллекционеров. Где можно купить или собрать часы на газоразрядных лампах.
История создания газоразрядных ламп для часов
Газоразрядные лампы были изобретены в начале XX века, но их применение в часах началось только в 1950-х годах. Первые часы на газоразрядных индикаторах создала компания Burroughs Corporation в 1954 году.
Ключевые этапы развития технологии:
- 1904 год — создание первой газоразрядной лампы британским физиком Джоном Амброзом Флемингом
- 1954 год — Burroughs Corporation выпускает первые часы на газоразрядных индикаторах
- 1960-е годы — пик популярности газоразрядных индикаторов в электронных устройствах
- 1970-е годы — начало вытеснения газоразрядных ламп светодиодами и ЖК-дисплеями
- 2000-е годы — возрождение интереса к газоразрядным часам среди коллекционеров и энтузиастов
Принцип работы газоразрядных ламп в часах
Газоразрядная лампа представляет собой стеклянную колбу, заполненную инертным газом при низком давлении. Внутри колбы расположены электроды. При подаче высокого напряжения между электродами возникает электрический разряд, который заставляет газ светиться.

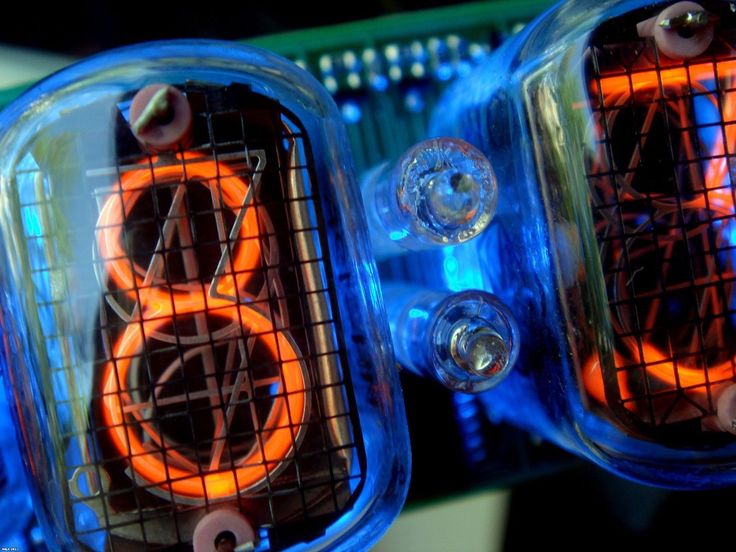

В часах используются специальные цифровые газоразрядные индикаторы. Они содержат несколько катодов в форме цифр и общий анод-сетку. При подаче напряжения на определенный катод, вокруг него возникает свечение, формируя видимую цифру.
Основные компоненты часов на газоразрядных лампах:
- Газоразрядные цифровые индикаторы
- Высоковольтный преобразователь для питания ламп
- Микроконтроллер для управления индикацией
- Схема динамической индикации для мультиплексирования цифр
- Источник питания
Виды газоразрядных ламп для часов
Существует несколько основных типов газоразрядных индикаторов, используемых в часах:
- ИН-12 — наиболее распространенный тип, высота цифр 18 мм
- ИН-14 — увеличенная версия ИН-12, высота цифр 26 мм
- ИН-18 — большие индикаторы с высотой цифр 40 мм
- Z566M — немецкие лампы с высотой символов 15,5 мм
- B-7971 — американские лампы Burroughs с высотой цифр 64 мм
Выбор типа ламп зависит от желаемого размера часов и дизайна. Наиболее популярны ИН-12 и ИН-14 из-за оптимального соотношения размера и стоимости.
Преимущества и недостатки газоразрядных часов
Часы на газоразрядных индикаторах обладают рядом уникальных особенностей:
Преимущества:
- Необычный винтажный внешний вид
- Мягкое неоновое свечение цифр
- Долговечность индикаторов (до 100 000 часов работы)
- Широкий угол обзора
- Возможность создания уникального дизайна часов
Недостатки:
- Высокое энергопотребление
- Необходимость высоковольтного питания
- Сложность схемотехники
- Высокая стоимость качественных индикаторов
- Хрупкость стеклянных ламп
Популярные модели часов на газоразрядных лампах
На рынке представлено множество моделей часов с газоразрядными индикаторами. Вот некоторые из наиболее популярных:
- Nixie Clock Kit — набор для самостоятельной сборки на лампах ИН-12
- Chronotronix Nixie Tube Clock — стильные часы в деревянном корпусе
- PV Electronics QTC — часы с GPS-синхронизацией времени
- Dalibor Farny Nixie Tubes — эксклюзивные часы на больших лампах Z568M
- GRA & AFCH Nixie Tube Clock — часы в ретро-футуристическом стиле
Цены на готовые часы варьируются от $200 до $2000 и выше за эксклюзивные модели.
Сборка часов на газоразрядных лампах своими руками
Многие энтузиасты предпочитают собирать часы на газоразрядных индикаторах самостоятельно. Это увлекательное хобби, позволяющее создать уникальные часы по своему дизайну.
Для сборки часов потребуется:
- Набор газоразрядных ламп (например, 4-6 штук ИН-12)
- Панельки для ламп
- Микроконтроллер (например, Arduino Nano)
- Высоковольтный преобразователь
- Транзисторные ключи для управления лампами
- Резисторы, конденсаторы, диоды
- Корпус (можно изготовить из дерева или заказать акриловый)
- Источник питания
Процесс сборки включает пайку электронных компонентов, программирование микроконтроллера и изготовление корпуса. Новичкам рекомендуется начать с готовых наборов для сборки.
Где купить часы на газоразрядных лампах
Приобрести готовые часы или комплектующие для самостоятельной сборки можно в следующих местах:
- Специализированные интернет-магазины (PV Electronics, NixieKits.eu)
- Торговые площадки (eBay, Etsy, AliExpress)
- Сайты производителей эксклюзивных моделей (Dalibor Farny, Bad Dog Designs)
- Радиорынки и магазины электронных компонентов
- Форумы и сообщества любителей ламповых часов
При выборе продавца обращайте внимание на отзывы и репутацию, особенно при покупке винтажных ламп.
Газоразрядные часы — это не просто прибор для измерения времени, а настоящее произведение инженерного искусства. Они сочетают в себе винтажную эстетику и современные технологии, привлекая внимание ценителей необычных гаджетов по всему миру. Независимо от того, решите ли вы приобрести готовые часы или собрать их самостоятельно, они станут эффектным дополнением любого интерьера и предметом гордости владельца.
Газоразрядные лампы часы в Каменск-Шахтинского
Каталог
Philips MSR575/2 газоразрядная лампа 575 Вт, GX9.5 1000 час.
в магазин
OSRAM HSR1200/60 лампа газоразрядная 1200 Вт, G22 1000 часов
в магазин
OSRAM HSR1200/60 лампа газоразрядная 1200 Вт, G22 1000 часов
в магазин
Ламповые часы — деревянные (венге/светлые) Газоразрядные лампы
в магазин
Philips MSR575/2 газоразрядная лампа 575 Вт, GX9.5 1000 час. часы
в магазин
Часы Nixie Clock NC1204 на газоразрядных индикаторах ИН-12 Газоразрядные лампы
6000
6990
в магазин
Часы на газоразрядных лампах Lighthouse 1.
0 Steel Газоразрядные лампы
в магазин
Часы на газоразрядных лампах Lighthouse 1.0 Steel Газоразрядные лампы
в магазин
Часы на лампах Lighthouse IN-14 Black Газоразрядные лампы
в магазин
Часы DESSY-25 на газоразрядных индикаторах ИН-14 Nixie Clock из дуба Газоразрядные лампы
в магазин
Часы на газоразрядных лампах Lighthouse 1.0 Black Газоразрядные лампы
в магазин
Часы на газоразрядных индикаторах 008 Газоразрядные лампы
в магазин
Часы на лампах Газоразрядные лампы
в магазин
Лампа газоразрядная OSRAM NAV-TS 70 W SUPER 4Y, RX7S, T20, 70Вт часы
в магазин
Часы настольные «Лампочка» Газоразрядные лампы
в магазин
Часы настольные на индикаторных лампах (nixie) Газоразрядные лампы
в магазин
Часы на газоразрядных индикаторах 015 Газоразрядные лампы
в магазин
Часы на лампах Lighthouse IN-14 Black Газоразрядные лампы
в магазин
Часы на газоразрядных лампах Lighthouse (Black) Газоразрядные лампы
в магазин
Часы на газоразрядных индикаторах 003 Газоразрядные лампы
в магазин
KitLab Часы Nixie Clock NC1204-K2 на газоразрядных лампах ИН-12, в корпусе Газоразрядные лампы
в магазин
Часы на лампах Газоразрядные лампы
в магазин
Philips MSR575/2 газоразрядная лампа 575 Вт, GX9.
5 1000 час.
в магазин
OSRAM HSR1200/60 лампа газоразрядная 1200 Вт, G22 1000 часов
в магазин
Часы на лампах Z568m. Почти предел мечтаний.
Я снова строю часы на лампах. На этот раз на четырех лампах Z568m. Почти предел мечтаний любителя ламповых часов.
Предисловие.Я увлекся часами на газоразрядных лампах лет семь назад. Произошло это случайно: в одном подвале была найдена коробка новых ламп ИН-18. Это 25 ламп. Когда-то я уже видел фото часов на газоразрядных лампах и забрал коробку с мечтами построить часы. Но в поисках схем я узнал их цену и все лампы тут же были проданы. В то время я испытывал финансовые трудности и было не до таких дорогих часов. Прошло время, но тема ламповых часов меня не покидала.
Я постоянно просматривал фотографии готовых часов, схемы и почитывал форум Радиокот, на котором тема, посвященная газоразрядным лампам растянулась более чем на 2000 страниц.
С тех пор было собрано много теплых ламповых часов. Начиналось с открытых схем и прошивок и дошло до своих, кастомных. Корпуса часов тоже были разнообразными: начиная от какой-то шкатулки-коробочки до акриловых корпусов (об одном из них я писал в предыдущей статье) и деревянных, фрезерованных на ЧПУ. Все часы собирались на продажу — ведь нужно дарить людям теплый ламповый свет!
В этой статье я расскажу о сборке часов на лампах Z568m производства RFT (Rundfunk- und Fernmelde-Technik — Германия).
Все началось с ламп, которые я купил по-случаю. Они являются одними из самых больших газоразрядных индикаторов. Высота символов — 50 мм. Баллон 107*50 мм. Грех не собрать часы.
Если погуглить, то можно увидеть, что лампы покрыты красным лаком, который должен улучшить читаемость и скрыть внутреннее устройство.
До наших дней красный лак плохо сохранился, поэтому его пришлось смыть теплой водой — лампы превратились в Z5680m.
Именно эти лампы решил воскресить энтузиаст из Чехии Далибор Фарни (Dalibor Farny). Он освоил и успешно производит лампы и часы на этих лампах с 2011 года.
Как мне кажется, часы на четырех лампах Z568m — это почти предел мечтаний любителя теплых ламповых часов. Лучше этих часов могут быть разве что часы на шесть ламп Z568m или B-7971 от Burroughs.Корпус.
Корпус было решено сделать из дерева. Его изготовление я заказал у знакомого человека. Он нарисовал модель по моим эскизам и отправил в производство. Было изготовлено три корпуса на всякий случай. Размеры корпуса Д31хШ11хВ3,5 см. После, корпуса были покрыты лаком. В конечном итоге я получил деревянные корпуса под ключ. Стоимость одного экземпляра составила около 42$. Донышко и держатели кнопок для часов нарисовал и заказал на лазерной резке.
Лампы планировалось устанавливать в оригинальные панели.
Под них в корпусе были предусмотрены посадочные места и отверстие под «пробирку» разделителей.
Тут все намного интересней. Не имея ничего другого, решил установить плату управления от четырех ламповых часов ИН-14. Готовые платы и комплекты для самостоятельной сборки продает мой знакомый. Единственным плюсом в пользу этой платы стало то, что у меня есть исходный код. Функционал этой платы минимальный: время в формате 12/24, дата, подсветка, ежечасный бой. Индикация динамическая, с использованием дешифратора К155ИД1 производства 2019г. Эта плата, конечно, не к месту, учитывая индикаторы. Нет новомодных WiFi и синхронизации с NTP, кучи интересных функций… Но как по-мне, главное сами лампы, а лишний функционал — это игрушки. Хотя, одна «фишка» все же будет — это ежечасный бой часов, записанный с механических часов на МР3. В часах я установил МР3 модуль JQ6500 со встроенной памятью на 16МБ и динамик. Каждый час можно слышать Вестминстерский бой антикварных механических часов.
Не обошлось и без проблем. Повышающий преобразователь, построенный на 34063 и дросселе явно не справлялся нагрузкой. Ведь для достойной яркости при динамической индикации пришлось уменьшить анодные резисторы, что увеличило ток. Я провел много времени в попытках переделать и оптимизировать повышающий преобразователь. Единственное, к чему я смог прийти — это трансформатор от импульсного блока питания вместо дросселя. Получился обратноходовый преобразователь. Частота около 50 кГц. КПД составил около 70%. Напряжения на выходе — 175В, ток около 8 мА. В закрытом корпусе температура транзистора вырастает до 50°С, трансформатора — 40°С.
В продаже есть повышающие преобразователи, построенные на трансформаторах, но цена кусается. Если кто может поделиться схемой недорогого мощного и эффективного повышающего преобразователя для ламп ГРИ — буду очень благодарен.Сборка часов.
Вообще-то не было конкретного плана строительства этих часов и весь процесс шел по наитию, творчески.
Это вы можете увидеть на фото.
Я не буду описывать сборку пошагово, или писать ворклог. Просто покажу что получилось. Соглашусь с тем, что можно было сделать все аккуратнее, но без вороха проводов обойтись бы все равно не удалось.
Вся сборка не кажется сложной. На оригинальные ламповые панели я приклеил RGB светодиоды (подсветка ламп, как же без нее) и вклеил сами панели в корпус на эпоксидную смолу. Клеил «на глаз», и промахнулся на градус-два (вроде не заметно). Далее, соединил соответствующие цифры на всех лампах проводом МГТФ 0,12 и подключил к плате. Примерил и закрепил плату и трансформатор на дне корпуса. Рядом на двусторонний скотч приклеил МР3 модуль. Контроллер RGB ленты — также на скотч. Динамик прикрутил над шестигранной решеткой.
Разделитель — это колба от косметического препарата «Супер чистотел», которая подошла по габаритам. Она, как и разъем питания была вклеена на эпоксидную смолу. Внутрь колбы установил две маленькие неоновые лампы.
По-сути, и вся сборка.Впечатления.
Как вы уже поняли, ламп и ламповых часов я повидал. Но эти реально «трогают»: лаконичный дизайн, удачные пропорции, текстура дерева, шрифт цифр, сияние неона… а бой механических часов… То ли это хобби, то ли уже одержимость?..
Маленькие лампы красивые. Но чем больше лампы, тем больше они завораживают. Возможно, все дело в схожести цвета сияния неона с цветом пламени, любовь к которому у нас глубоко в генах? Разве вы не замечали, как завораживает пламя огня? Ладно, это все домыслы. Надеюсь, вам понравилась история о ламповых часах.
Пишите в комментариях, какие еще часы на лампах собрать? Сейчас в разработке наручные часы и еще несколько других моделей.
