Где находится колодка диагностики: Диагностический разъем на ВАЗ 2112

Содержание

Диагностика автомобилей ВАЗ 2111 и 2112 16 клапанов и распиновка разъема

Для того, чтобы автомобиль работал безотказно, необходимо следить за его техническим состоянием. С помощью бортового компьютера диагностика ВАЗ 2112 и 2111 с двигателем 8 и 16 клапанов может быть выполнена своими руками. В статье рассказывается об устройствах диагностики и дается инструкция по ее выполнению.

Содержание

[ Раскрыть]

[ Скрыть]

Когда необходима диагностика?

Компьютерная диагностика заключается в чтении кодов ошибок, стирании их и корректировке. Для этого применяются различные диагностические адаптеры и системы. К ним относятся многофункциональные стенды, OBD разъемы, портативные ридеры и другие устройства. Благодаря диагностирующему оборудованию и программному обеспечению обнаруживаются малейшие сбои в системе управления автомобиля и основных его узлов.

С помощью систем диагностики можно менять параметры, чтобы увеличить мощностные характеристики машины. Если выходит новая модель автомобиля, можно перепрограммировать функции под новое оборудование.

Компьютерную диагностику обычно проводят в следующих случаях:

  • на приборной доске загораются индикаторы, сигнализирующие о каких-либо неисправностях;
  • у водителя возникли подозрения в неисправности каких-либо узлов или систем;
  • проверить состояние б/у автомобиля перед покупкой;
  • специалисты рекомендуют проводить диагностику хотя бы раз в год.

Диагностика с помощью электронного оборудования дает возможность получить реальную информацию о техническом состоянии автомобиля.

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

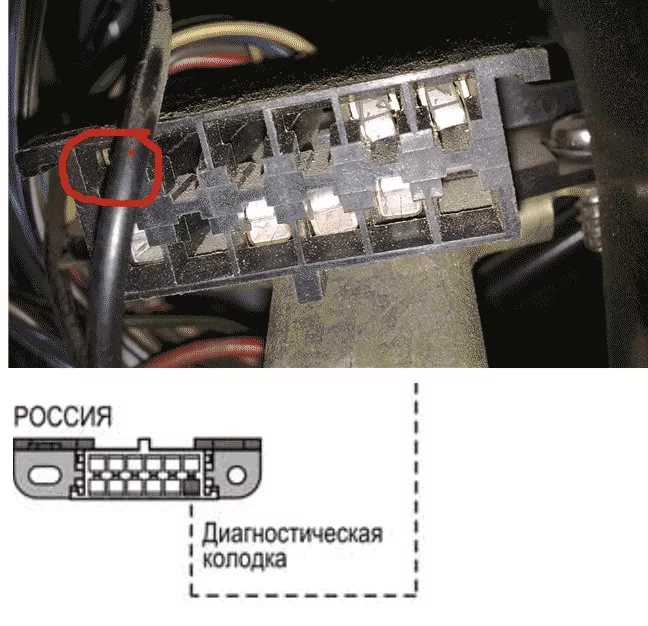

Колодка для компьютерной диагностики

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

  1. Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
  2. Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

Автоматическая КПП диагностируется в следующих случаях:

  • не включается какая-либо передача;
  • при переключении передач появляются шумы, рывки, пробуксовки;
  • повышенный расход топлива;
  • обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

Расположение разъема и его особенности

Для связи с котроллером предназначен разъем, который представляет собой трапециевидную колодку с 9 колодками. Для подключения сканирующего устройства, нужно знать, где находится диагностический разъем. В автомобиле ВАЗ 2112 он находится под консолью панели приборов слева от рулевой колонки.

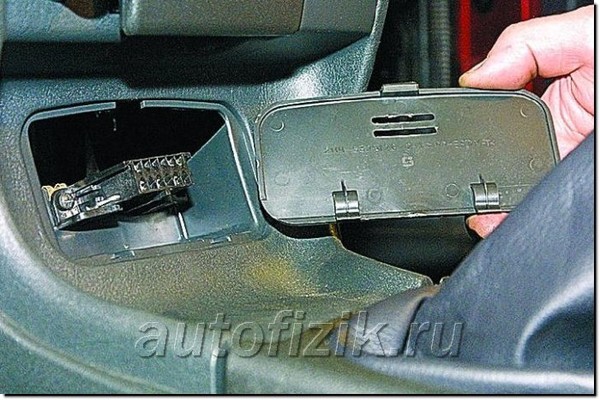

Расположение разъема на ВАЗ 2112

На ВАЗ 2111 разъем также находится в районе рулевой колонки справа. Чаще всего имеет вертикальное расположение.

Место нахождения разъема на ВАЗ 2111

Диагностический разъем ВАЗ может быть 10, 12 или 16-пиновым. Это зависит от года выпуска автомобиля. Для подключения может понадобится переходник.

Распиновка

Если проводится самодиагностика, то нужно знать рапиновку колодки. Распиновка – это назначение контактов, которые расположены на колодке. Ниже представлена распиновка OBD.

Распиновка устройства OBD ІІ для ВАЗ

«А» — контакт, отвечающий за подключение массы;
«В» — контакт, который необходим, чтобы подключить L-Line;
«М» — контакт, который служит для подключения K-Line;
«G» — контакт, отвечающий за контроль бензонасоса;
«Н» — контакт для питания +12В.

Свой автомобиль можно диагностировать самостоятельно, подключив в диагностический разъем сканер или другое оборудование для диагностики.   Это сэкономит время и деньги на посещении автосервиса.

 Загрузка ...

Видео «Разъемы и распиновка OBD»

В этом видео демонстрируются существующие разъемы OBD и их распиновка для различных марок автомобилей (автор ролика — MotorState).

Расположение и распиновка диагностического разъема в ВАЗ 2107

В конструкции автомобиля ВАЗ 2107 предусмотрено наличие специализированного разъема, главным назначением которого является изучение технического состояния транспортного средства. Сегодня такие устройства изготавливаются по одному стандарту OBD2. Причем диагностический разъем на ВАЗ 2107 типа OBD2 устанавливается с 1995 года, а до этого автомобили оснащались устройствами типа OBD1. Рассмотрим подробней, что это за устройство, и какое его назначение в конструкции семерки.

Где находится диагностический разъем

Рассматриваемый тип устройства, который еще также называется диагностической колодкой, в конструкции семерки и других автомобилей служит для того, чтобы произвести проверку состояния ТС на наличие ошибок и неполадок. После такой манипуляции можно принимать решение о необходимости ремонта или замены деталей и механизмов.

Конструктивно разъем представляет собой контактное соединение с большим количеством выводов. К этому соединению подключается автономный источник (компьютер), и при помощи специальных программ проводится проверочное мероприятие. На семерке диагностический разъем расположен в салоне со стороны пассажира под бардачком. Кстати, на многих моделях автомобилей отечественного и зарубежного производства, разъем также находится в этом месте.

Чтобы произвести подключения компьютера к автомобилю через соединение, не понадобится ничего разбирать, снимать или откручивать. Проверку можно проводить, находясь в салоне автомобиля, так как суть этого процесса в том, чтобы выявить ошибки в работе двигателя.

Расположение разъема под бардачком

Зная, где находится соединительный элемент, разобраться с подключением к компьютеру не составит большого труда. Для соединения компьютера с автомобилем через разъем OBD2 понадобится специальный кабель с соответствующими штекерами (коннекторами). Однако есть способ проще, чтобы не покупать кабель. Для этого нужно соединить два контакта в колодке, чтобы ЭБУ показал коды ошибок. Перед соединением контактов понадобится разобраться с распиновкой колодки на ВАЗ 2107.

Распиновка контактов диагностического разъема ВАЗ 2107

Что такое и зачем нужна колодка для диагностики в конструкции семерки, известно, поэтому при необходимости воспользоваться ею, может понадобиться информация о распиновке. Распиновкой называется обозначение и расшифровка каждого контакта. В конструкции семерки используется 2 типа разъемов — 12-контактные прямоугольные и 16-контактные трапециевидные. Определение ошибок можно выполнить не только при помощи компьютера и специальных программ, но еще и своими руками. Для этого нужно знать распиновку, чтобы правильно соединить необходимые контакты для проверочных манипуляций.

Рассмотрим, что собой представляет распиновка каждого типа диагностических колодок.

Прямоугольная 12-ти контактная колодка

Такие типы устройств устанавливались на все инжекторные автомобили, которые выпускались до 2002 года. Разберемся с обозначением контактов:

  1. A — масса.
  2. B — диагностическая линия двигателя.
  3. C — AIR.
  4. D — лампа самостоятельной проверки или потенциометр.
  5. H — питание 12В.
  6. G — управление бензонасосом.
  7. J — гнездо для проверки состояния подушек безопасности.
  8. M — линия проверки двигателя и ABS.

Трапециевидная 16-ти контактная колодка

После 2002 года отечественные автомобили начали оснащаться колодками в форме трапеции, на которых увеличилось количество контактов с 12 до 16. Рассмотрим назначения основных шин:

  • 2 — плюсовой контакт.
  • 4 — заземление кузова.
  • 5 — сигнальное заземление.
  • 10 — минусовой контакт.
  • 15 — линия диагностики.
  • 16 — питание от аккумулятора 12В.

Когда известно, как выглядит распиновка диагностического разъема, не составит труда выполнить диагностику автомобиля самостоятельно. Ниже приведена схема устройства колодок с 12 и 16 контактами, а также штекером, с обозначением основных контактов.

OBD-II

Как проводится диагностика

Чтобы произвести диагностику без специального оборудования, понадобится выполнить такие манипуляции:

  1. Соединить контакт «B» с массой «A».
  2. Включить зажигание в положение запуска мотора, но при этом двигатель не запускать.
  3. После этого сигнальная лампа «Check Engine» покажет код 12. Считать его можно следующим образом: сначала коротко мигает один раз лампа, и после непродолжительной паузы, повторяется двойное мигание на протяжении 2 секунд. Этот код считывается, как «1» и «2», что получается «12».
  4. Код «12» обозначает, что программы работают исправно.
  5. После проверки исправности работы программы будут высвечиваться ошибки (при их наличии). Считывать ошибки нужно по аналогичному принципу проверки.

Теперь, когда известно назначение колодки для выявления ошибок, каждый сможет самостоятельно провести диагностические процедуры без необходимости посещения специалиста. После того, как будут указаны ошибки, нужно расшифровать их, и приступать к проверке исправности тех или иных узлов автомобиля. С таким устройством, управление которым основывается на работе блока управления, можно быстро выявить наличие неисправности датчиков, чтобы предотвратить серьезные поломки.

Для проведения более точных действий, понадобится купить специальный провод, и с его помощью соединиться с компьютером. Специальная программа отобразит все имеющиеся ошибки и сбои, с которыми нужно бороться уже физически.

Диагностический разъем ВАЗ-2112 старого и нового образца: распиновка, где находится?

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

  • на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
  • на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
  • на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
  • на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
  • на Приоре его нужно искать сразу за бардачком, на стенке.

Читайте также: Почему не работает прикуриватель ВАЗ-2112

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

  1. 4-й и 5-й контакты – выходы GND.
  2. 16-й контакт – +12 В (линия питания).
  3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

  1. Контакт H – +12 В (линия питания).
  2. Контакт G – +12 В для бензонасоса.
  3. Контакт A – GND-выход.
  4. Контакт M – линия диагностики.

Читайте также: Почему не работает печка ВАЗ-2112 8 и 16 клапанов

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя. Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Читайте также: Почему троит двигатель ВАЗ-2112 16 клапанов

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Диагностический разъем ВАЗ 2110: доработка своими руками (фото)

Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.

Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.

Диагностический разъем ВАЗ 2110

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

Статью, посвящённую распиновке панели приборов ВАЗ 2110, находится здесь: https://vazweb.ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov.html

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Подробнее о том, как произвести ремонт и замену датчика скорости, можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

  • Соединяете контакт «В», который имеет колодка диагностики и «массу»;
  • Ключ в зажигании поворачиваете на третье положение, машину не заводите;
  • Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
  • Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Об устройстве и принципе функционирования проводки можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/provodka.html

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.

Подключение диагностического разъема к колодке

Подключение диагностического разъема к колодке

Материалы для скачивания:

Распиновка на некоторые автомобили

Коды ошибок OBD 2

Коды ошибок ВАЗ

Коды ошибок для контролеров Микас 10.3/11

Оцените статью: Поделитесь с друзьями!

Где находится колодка диагностики

На любом автомобиле ВАЗ-2112 предусмотрена система самостоятельной диагностики неисправностей, которая может без посещения станции технического обслуживания сообщить владельцу о наличии какой бы то ни было неисправности.

Подобная система работает по средством подключения к ней специального диагностического оборудования и дальнейшим считыванием, и расшифровкой ошибок.

Когда требуется диагностика?

Первым признаком того, что следует произвести диагностику системы автомобиля будет мигание лампы CHECK ENGINE расположенной на панели приборов. Обратите внимание, что наличием ошибок в системе будет тот факт, что по истечении 10-ти секунд после запуска двигателя сигнальная лампа не погаснет и данные об ошибке сохранятся в памяти ЭБУ.

Ошибка указана стрелкой.

Где находится разъём?

Для того, чтобы считать все возникшие коды неисправностей при помощи диагностического оборудования, Вам придётся добраться к диагностическому разъёму, который расположен прямо под консолью панели приборов с левой стороны.

Расположение диагностической колодки указано стрелкой.

Он будет вами обнаружен сразу, как только вы посмотрите в примерный участок его местоположения, так как его характерная форма весьма специфична.

Особенности разъёма для диагностики

Стандартный 12-ти пиновый разъём для диагностики

В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.

Мастерим проводки

Можно ещё бросить отдельно провод, но это «колхозно».

Диагностический разъем ваз 2114 необходим для подключения бортового компьютера. Такое устройство пользуется высоким спросом среди автолюбителей, ведь оно делает эксплуатацию транспорта более удобной. Существует немало компьютеров, которые подойдут ВАЗу. Их можно подключить к авто при помощи данного разъема.

В большинстве случаев имеется инструкция по использованию устройства, подключении. Но нередко водители пользуются б/у изделиями, которые не имеют соответствующей документации. В таком случае, потребуется информация о том, где именно располагается разъем, и как проводить монтаж.

Где находится нужный разъем

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство располагается возле рулевой колонки. Может расположиться слева и ниже от нее. У автомобилей, которые обладают европанелью, разъем находится под прикуривателем.

Внимание! Необходимый разъем может прикрываться декоративной панелью.

Стоит сказать о том, что два дополнительных контакта, которые располагаются на диагностической колодке ваз 2114, нужны для температурного датчика внешнего воздуха. После того, как вы осуществите подключение, потребуется активировать К-линию. Она необходима для того, чтобы передавать на устройство всю важную информацию.

Делается это следующим образом:

  1. Проводится соединение метрового провода со вторым контактным разъемной колодки.
  2. Второй конец конец проводится к диагностическому разъему.
  3. Подключение проводится при помощи М-гнезда у колодки ЕВРО 2, либо в седьмое гнездо колодки ЕВРО 3.
  4. Осуществляете подключение бортового компьютера и устанавливаете его в запланированное место.

Основные шаги в диагностике

Когда вы нашли разъем диагностики ваз 2114, можно приступать к требующимся диагностическим работам.

Кстати, перед тем, как устанавливать устройство, задумайтесь о том, для чего именно он будет применяться. При выборе бортового приспособления нужно учитывать характеристики авто, так для ВАЗ 2114 подойдут недорогие модели. Достаточно будет подобрать систему, которая имеет монитор, комплект проводов, а также сам процессор.

Далее нужно буде найти место, на которое можно монтировать монитор. Нужно учитывать индивидуальные особенности машины, оптимальным местом является центральная часть консоли. Когда свободного места на торпеде недостаточно, то стоит закрепить монитор на торпеде.

Помните о том, что нужно найти место и для процессора, при этом важно, что к вентилируемым отверстиям должен существовать свободный доступ. Корпус стоит закрепить в определенное место для большей надежности.

Смотрите также

Отдельного внимания заслуживают провода, их нужно не повредить во время эксплуатации. Для этого специалисты советую проводить их через специальную трубку.

После того, как разъем для диагностики ваз найден, прочие работы выполнены, можно соединить проводку.

После того, как монтаж будет выполнен, можно устанавливать программное обеспечение, выполнить нужные настройки.

Теперь вам доступна диагностика авто.

Какие бывают?

Диагностический разъем 2114 практически на всех моделях является одинаковым. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем. Располагается он в салоне под торпедой, при этом он может находиться с водительской стороны или же с пассажирской. Но встречаются и такие модели, для которых подходит 16-ти контактный разъем, также с 2002 года.

Полезное видео

Дополнительную информацию о подключении к диагностическому разъему вы можете получить из видео ниже:

Для диагностики ВАЗ 2114, 2113 или прошивки ECU автовладельцам, диагностам или механикам необходимо знать расположение OBD2 диагностического разъема, а так же его распиновку и тип. Для прошивки электронного блока или его замены нужно так же знать расположение ЭБУ и назначение выводов.

У автомобиля ВАЗ 2114 тип колодки зависит от года выпуска и типа ЭБУ:

Где находится разъем для диагностики у ВАЗ-2114

ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Колодка закрыта декоративной крышкой. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем.

Расположение разъема указано на схеме в позиции №8. Далее представлены наглядные фото диагностической колодки.

Фото расположения колодки:

Про ЭБУ и его расположению написано в статье "Диагностика ВАЗ 2114" . Далее представлена распиновка разъема OBD2 и назначение контактов электронных блоков управления, которые ставились на Четырнадцатые модели ВАЗ.

Тип разъема №1— 16-ти контактный разъем OBD-II в форме трапеции:

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.

Тип разъема №2 — 12-ти контактный прямоугольный разъем:
Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Распиновка OBD 1

Описание:

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Марки и года:

Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.

Доступ и расположение:

Открытый доступ. Расположен рядом с замком зажигания, частично закрыта кожухом рулевой колонки.

Распиновка:

M L K J H G
A B C D E F
Key *

* Connector Keying — Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.

Пример на фото:

Выводы и их назначение:

Вывод Цвет Назначение
A Масса
B L-линия диагностики (не всегда разведена)
D СО-потенциометр (не всегда разведена)
G Управление бензонасосом
H Питание +12В (не всегда разведена)
M K-линия диагностики

Распиновка OBD 2

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение:

Распиновка:

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16
Меньшая сторона трапеции

Пример на фото:

Выводы и их назначение:

Цвет Назначение
2 J1850 Шина +
4 Заземление кузова
5 Сигнальное заземление
6 Линия CAN-High, J-2284
7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 J1850 Шина-
14 Линия CAN-Low, J-2284
15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 Питание +12В от АКБ

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Правильная схема соединения 12 PIN колодки с адаптером 16 PIN

Распиновка ЭБУ ВАЗ 2114

Прошивка ЭБУ осуществляется со снятием блока с автомобиля и применение загрузчиков, работающих с процессором ЭБУ и ОЗУ через BSL-режим.

Для установки салонной электроники, которая работает через CAN шину, а так же при ремонте и замене ECU, требуется знать его распиновку. PDF файлы с распиновкой некоторых ЭБУ представлены ниже.

Назначение контактов:

Выбор диагностического оборудования для ВАЗ 2114

Вопрос по подбору сканеров для диагностики и прошивки уже разбирался в статье "Диагностика ВАЗ 2114". Для более подробного изучения вопроса рекомендуется прочитать следующие материалы на сайте:

Рекомендованные статьи для владельцев ВАЗ 2114, 2113

Рекомендуемые программы для адаптеров и сканеров ВАЗ 2114

Рекомендуемые адаптеры и сканеры для автомобилей ВАЗ 2114

Scan Tool Pro – адаптер для ВАЗ 2114 c 2002 г.в

Расшифровка кодов ошибок ВАЗ 2114

Обзоры OBD2 адаптеров для автодиагностики

Автодиагностика ВАЗ 2114 своими руками

Scan Tool Pro — бюджетный мультисканер для ВАЗ 2114

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 — пока что самая стабильная версия. Сканер имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2114 с OBD2 разъёмом и GM12 при подключении через переходник.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики "Scan Tool Pro". Это сайт официального дилера, который дает гарантию 12 месяцев.

Диагностический разъем ВАЗ-2114: где находится?

На любой машине в ходе эксплуатации рано или поздно возникают всяческие неполадки. Автовладельцы железного коня, имеющего инжекторный двигатель, имеют возможность осуществлять диагностику своими силами. Для удобства на автомобилях, и ВАЗ-2114 не исключение, предусмотрен диагностический разъем. Мы опишем, где находится данный разъем, как выполнить диагностику и расскажем о тонкостях в 2114-й модели.

Местоположение диагностического разъема может отличаться от модели или же марки машины. В основном у современных железных коней диагностический разъем размещен в области рулевой колонки, зачастую – слева и снизу от нее.

Размещение диагностического разъема: особенности

В 2114-й модели, в которой предусмотрена европанель, разъем находится на главной панели управления, что под прикуривателем. Последний закрывается декоративной заглушкой. Чтобы подобраться к разъему, нужно всего лишь аккуратно поддеть заглушку, после чего она просто снимается.

В целом в автомобилях ВАЗ устанавливается 12-контактный разъем прямоугольной формы старого типа ОБД-1 либо 16-контактный ОБД-2, представленный как трапеция USB-KKL. В том случае, когда адаптер предусмотрен для ДР ОБД-2, есть смысл приобрести переходник.

Когда требуется диагностика

Зачастую автовладельцы с ужасом воспринимают знак Check Engine, возникающий на панели. Он свидетельствует о каких-либо изъянах в системе 2114-й модели. Наиболее простой выход в данной ситуации – это посетить СТО. Однако это предполагает как финансовые траты, так и временные. Между тем, благодаря установленному на нынешних машинах диагностическому разъему, вполне реально произвести компьютерную диагностику на ВАЗ-2114 и 2115 самому. Для данной процедуры понадобится купить диагностический адаптер и обладать устройством, куда подключается ноутбук, компьютер, планшет или телефон.

Самостоятельная диагностика вашего транспортного средства дает возможность:

  • оперативно обнаружить неисправности в авто;
  • приобрести необходимые данные с датчиков;
  • произвести замену настроек;
  • сэкономить денежные средства, не посещая станцию техобслуживания.

Читайте также: Что делать, если не работает тахометр на ВАЗ-2114

Итак, изначально диагностика требуется, когда загорается сочетание Check Engine, однако не будет лишним выполнять регулярную диагностику в качестве профилактики. Неплохо произвести дополнительно диагностику, прибегая к помощи мультиметра/компрессометра. В ходе внеочередной проверки ваша задача – исследовать в системе четырнадцатой модели уровня жидкостей, проведя визуальный кузовной осмотр машины, а также узлов на предмет механических неполадок. Затем следует проверить:

  • компрессию в цилиндрах;
  • в каком состоянии клапаны;
  • свечи зажигания;
  • высоковольтные провода;
  • зарядку аккумуляторной батареи.

Только когда предварительно выполнена диагностика, стоит переходить к компьютерному исследованию.

Диагностика с использованием ноутбука: инструкция

В ходе диагностики понадобится прибегнуть к диагностическому адаптеру и ноутбуку. Последний подходит любой мощности. Адаптер, как правило, универсальный, поэтому годится для любой вазовской модели.

Иногда диагностические колодки не соответствуют. Тогда понадобится приобрести переходник. В наборе с адаптером продается программа, предназначенная для диагностики. Однако программное сопровождение вполне реально скачать в Интернете на тематических сайтах. Функциональный набор они имеют идентичный, иногда отличаясь фишками. Во время подключения ноутбука необходимо отключить зажигание. Конец адаптера следует вставить в разъем, противоположный – в USB-порт компьютера. Когда подключен сам адаптер, можно включать зажигание. Дальнейшим шагом станет запуск программы, после чего впору приступать к диагностическим работам. Когда запустится программа, компьютер соединится с ЭБУ.

Так, интерфейс зависит непосредственно от программы, которая скачана. Это и перечень с показателями или графики с параметрами. Отталкиваясь от данных показаний, удастся сделать начальные выводы относительно работы мотора и главных систем авто.

Как только загорится перечень найденных ошибок, в тестовом файле (прилагается к программе) можно обнаружить их расшифровку. Кстати, файл расшифровывает все виды ошибок, высвечивающиеся при неполадках.

Итак, коды найденных ошибок расшифрованы. Теперь пришла пора их устранять. Первоначально нужно проверить датчики, поскольку от их работы зависит работа ЭБУ и правильность показаний. Неполадки в датчике могут стать причиной загорающейся ошибки. Чтобы произвести более точную диагностику, понадобятся вспомогательный контроль узлов автомобиля. После устранения неисправностей непременно предстоит произвести проверку, дабы удостовериться, что система функционирует без ошибок.

Вся информация сохраняется в памяти контроллера. Следовательно, перед очередной проверкой данные следует бросить. Для этого нужно выключить зажигание и отключить диагностическое оснащение. Достаточно отсоединить на АКБ минусовую клемму. Затем процедуру стоит повторить, то есть подключить ноутбук и произвести новую диагностику, пока не исчезнут все ошибки.

Читайте также: Как сделать замену лампочек в приборной панели ВАЗ-2114

Заключение

От того, какой диагностический разъем установлен на автомобиле ВАЗ-2114, производится подключение оборудование. Купив диагностический адаптер и разобравшись, как выполнить диагностику своими силами, впору избавиться от посещения СТО, незапланированных расходов. Теперь вы можете контролировать неполадки своего железного коня.

Диагностика, обратная связь и конфиденциальность в Windows 10

Вместе диагностика и обратная связь - это то, как вы и ваше устройство Windows 10 сообщаете Microsoft, что на самом деле происходит.

Когда вы используете Windows, мы собираем диагностическую информацию и, чтобы быть уверенным, что прислушиваемся к вам, нашему клиенту, мы также создали способы, позволяющие вам отправлять нам отзывы в любое время и в определенное время, например, когда Windows 10 запрашивает вас. вопрос о том, как что-то у вас работает.

Примечание. Microsoft повышает прозрачность, классифицируя данные, которые мы собираем, как обязательные или необязательные .Windows 10 находится в процессе обновления устройств, чтобы отразить эту новую категоризацию, и во время этого перехода основные диагностические данные будут переклассифицированы как обязательные диагностические данные, а полные диагностические данные будут переклассифицированы как дополнительные диагностические данные.

Какие данные собираются и почему

Microsoft использует диагностические данные для обеспечения безопасности и актуальности Windows, устранения проблем и внесения улучшений в продукт, как более подробно описано ниже.Независимо от того, выберете ли вы отправку дополнительных диагностических данных, ваше устройство будет таким же безопасным и будет работать нормально. Эти данные передаются в Microsoft и хранятся с одним или несколькими уникальными идентификаторами, которые могут помочь нам распознать отдельного пользователя на отдельном устройстве и понять проблемы обслуживания устройства и шаблоны использования.

  • Обязательные диагностические данные - это информация о вашем устройстве, его настройках и возможностях, а также о том, правильно ли оно работает.Это минимальный уровень диагностических данных, необходимых для обеспечения надежности, безопасности и нормальной работы вашего устройства.

  • Дополнительные диагностические данные включают дополнительные сведения о вашем устройстве, его настройках, возможностях и состоянии устройства. Дополнительные диагностические данные также включают информацию о веб-сайтах, которые вы просматриваете, активности устройства (иногда называемой использованием) и расширенных отчетах об ошибках.Дополнительные диагностические данные могут также включать состояние памяти вашего устройства при сбое системы или приложения (которое может непреднамеренно включать части файла, который вы использовали при возникновении проблемы). Требуемые диагностические данные всегда будут включены, если вы выберете отправку дополнительных диагностических данных. Несмотря на то, что ваше устройство будет таким же безопасным и нормально работать при отправке только обязательных диагностических данных, дополнительная информация, которую мы собираем, когда вы выбрали отправку дополнительных диагностических данных, облегчает нам выявление и устранение проблем и внесение улучшений продукта, которые принесут пользу всем Клиенты Windows.

Некоторые из описанных выше данных могут не быть собраны с вашего устройства, даже если вы решите отправить дополнительные диагностические данные. Microsoft минимизирует объем необязательных диагностических данных, которые мы собираем со всех устройств, путем сбора некоторых данных только с небольшого процента устройств (образец). Запустив средство просмотра диагностических данных, вы увидите значок, который указывает, является ли ваше устройство частью образца, а также какие конкретные данные собираются с вашего устройства. Инструкции по загрузке средства просмотра диагностических данных можно найти по адресу Start > Settings > Privacy > Diagnostics & Feedback .

Конкретные элементы данных, собираемые при диагностике Windows, могут быть изменены, чтобы предоставить Microsoft гибкость при сборе данных, необходимых для описанных целей. Например, чтобы Microsoft могла устранить последнюю проблему с производительностью, влияющую на работу пользователей с компьютером, или обновить новое для рынка устройство с Windows 10, Microsoft может потребоваться сбор элементов данных, которые ранее не собирались.Текущий список типов данных, собранных для обязательных диагностических данных и дополнительных диагностических данных, см. В разделах «Обязательные диагностические события и поля Windows (базовый уровень)» и «Дополнительные диагностические данные Windows 10 (полный уровень)».

Мы используем Обязательных диагностических данных , чтобы поддерживать устройства Windows в актуальном состоянии. Microsoft использует:

  • Основная информация об ошибке, помогающая определить, можно ли устранить проблемы, с которыми сталкивается ваше устройство, с помощью процесса обновления.

  • Информация о вашем устройстве, его настройках и возможностях, включая приложения и драйверы, установленные на вашем устройстве, чтобы убедиться, что ваше устройство готово и совместимо со следующей версией операционной системы или приложения и готово к обновлению.

  • Регистрация информации из самого процесса обновления, чтобы понять, насколько хорошо обновления вашего устройства проходят этапы загрузки, предварительной установки, после установки, после перезагрузки и настройки.

  • Данные о производительности обновлений на всех устройствах Windows для оценки успешности развертывания обновления и изучения характеристик устройства (например, оборудования, периферийных устройств, настроек и приложений), которые связаны с успешным или неудачным обновлением.

  • Данные о том, на каких устройствах произошли ошибки обновления, и почему следует определить, предлагать ли такое же обновление снова.

Мы используем как Обязательные диагностические данные , так и Опциональные диагностические данные для устранения проблем, чтобы обеспечить надежность и безопасность Windows и связанных продуктов и услуг.

Microsoft использует Необходимые диагностические данные для:

  • Поймите огромное количество комбинаций аппаратного, системного и программного обеспечения, которые используют клиенты.

  • Анализируйте проблемы на основе конкретных комбинаций оборудования, системы и программного обеспечения и определяйте, где проблемы или проблемы возникают с конкретным или ограниченным набором устройств.

  • Определите, есть ли у приложения или процесса проблемы с производительностью (например, приложение аварийно завершает работу или зависает) и когда на устройстве создается файл аварийного дампа (сами аварийные дампы не собираются без дополнительных разрешений, таких как выбор отправки дополнительной диагностики данные).

  • Оцените эффективность и устраните проблемы с самой диагностической системой трансмиссии.

Корпорация Майкрософт использует дополнительные данные, собранные, когда вы решите отправить Дополнительные диагностические данные , чтобы помочь быстрее выявлять и устранять проблемы.

Мы используем:

  • Информация об активности приложения, позволяющая понять, что пользователь делал в приложении, которое вызвало проблему, в сочетании с тем, что мы узнали о влиянии других приложений или процессов, запущенных на устройстве.

  • Информация о состоянии устройства, например уровень заряда батареи или скорость реакции приложений на ввод, чтобы лучше понимать собираемые нами данные о проблемах с производительностью приложений и вносить исправления.

  • Информация, содержащаяся в расширенных отчетах об ошибках и аварийных дампах, для лучшего понимания данных, связанных с конкретными условиями, при которых произошла ошибка или сбой.

Мы используем Обязательные диагностические данные для улучшения Windows. Мы используем диагностические данные Optional для улучшения Windows и связанных продуктов и услуг.

Microsoft использует Требуемые диагностические данные для улучшения продукта в контексте обеспечения актуальности и безопасности вашего устройства Windows; решение проблем; доступность; надежность; спектакль; улучшение существующих функций Windows; совместимость приложений, драйверов и других утилит; Конфиденциальность; и энергоэффективность.

Microsoft использует для этой цели Необходимые диагностические данные следующим образом:

  • Информация об устройствах, периферийных устройствах и настройках клиентов (и их конфигурациях) используется для определения приоритетов улучшений продукта путем определения того, какие улучшения окажут наибольшее положительное влияние на большинство клиентов Windows 10.

  • Информация о том, какие приложения установлены на устройствах, используется для определения приоритетов тестирования совместимости приложений и улучшения функций для наиболее популярных приложений.

Дополнительные данные, собранные при выборе отправки Дополнительные диагностические данные используются, чтобы помочь внести еще более значимые улучшения в Windows и сопутствующие продукты и услуги:

  • Информация об активности приложений помогает нам определять приоритеты тестирования совместимости приложений и улучшать функции приложений и функций, которые используются чаще всего.

  • Информация о влиянии характеристик устройства, конфигурации и активности приложений на работоспособность устройства (например, на время автономной работы) используется для анализа и внесения изменений, повышающих производительность устройств Windows.

  • Сводная информация об истории просмотров в браузерах Microsoft используется для настройки алгоритмов поиска Bing для обеспечения более эффективных результатов поиска.

Если вашим устройством управляет ИТ-отдел организации, могут быть дополнительные изменения в том, как ваши диагностические данные управляются с помощью групповых политик, установленных на устройстве. Дополнительные сведения см. В разделе Настройка диагностических данных Windows в вашей организации.Если предприятие привлекает Microsoft для управления своими устройствами, мы будем использовать данные диагностики и ошибок для управления, мониторинга и устранения неполадок устройств предприятия.

Если вы решите включить Tailored Experience , мы будем использовать ваши диагностические данные Windows, чтобы предлагать вам персонализированные советы, рекламу и рекомендации для улучшения взаимодействия с Microsoft. Если вы выбрали Basic в качестве параметра диагностических данных, персонализация будет основана на информации о вашем устройстве, его настройках и возможностях, а также на том, правильно ли оно работает.Если вы выбрали Full , персонализация также будет основана на информации о том, как вы используете приложения и функции, а также на дополнительной информации о состоянии вашего устройства. Мы не используем содержимое аварийных дампов, просматриваемые вами веб-сайты, речь, ввод или ввод данных для персонализации, когда мы получаем такие данные от клиентов, которые выбрали Full .

Tailored включает предложения по настройке и оптимизации Windows, а также рекламу и рекомендации для продуктов и услуг, функций, приложений и оборудования Microsoft и сторонних производителей для Windows.Например, чтобы помочь вам максимально эффективно использовать свое устройство, мы можем рассказать вам о функциях, о которых вы, возможно, не знали или которые являются новыми. Если у вас возникла проблема с вашим устройством Windows, вам может быть предложено решение. Вам может быть предложена возможность настроить экран блокировки, добавив изображения, или вам будет показано больше изображений того типа, которые вам нравятся, или меньше тех, которые вам не нравятся. Или, если вам не хватает места на жестком диске, Windows может порекомендовать вам попробовать OneDrive или приобрести оборудование, чтобы получить больше места.

Если вы решите включить Улучшение рукописного ввода и ввода , Microsoft будет собирать образцы контента, который вы вводите или пишете, для улучшения таких функций, как распознавание рукописного ввода, автозаполнение, предсказание следующего слова и исправление орфографии, и мы используем эти данные в совокупности для улучшения рукописного ввода и набора текста для всех пользователей. Когда Microsoft собирает данные диагностики рукописного ввода и ввода, они разделяются на небольшие образцы и обрабатываются для удаления уникальных идентификаторов, информации о последовательности и других данных (таких как адреса электронной почты и числовые значения), которые могут использоваться для восстановления исходного содержимого или связывания входных данных. тебе.Он также включает связанные данные о производительности, такие как изменения, которые вы вручную вносите в текст, а также слова, которые вы добавили в словарь. Эти данные не используются для индивидуального опыта.

Примечание: В предыдущих версиях Windows параметр Improve inking & typing недоступен, и эти данные собираются, когда вместо Diagnostic data установлено значение Full .

Как управлять настройками диагностики и обратной связи

При первой настройке устройства с Windows 10 вы можете выбрать параметры конфиденциальности для своего устройства, включая параметр Диагностические данные , который можно установить на Basic или Full .

Во время настройки вы также можете выбрать, хотите ли вы, чтобы Tailored Experience был установлен на на или на выкл . В более новых версиях Windows вы можете выбрать, хотите ли вы Улучшить рукописный ввод и набор текста. установлен на на или на выкл. .

Если вы решите изменить эти настройки после завершения установки Windows 10, выполните соответствующие шаги в следующих разделах.

Для изменения настроек диагностических данных

  1. Перейдите к Запустите , затем выберите Настройки > Конфиденциальность > Диагностика и обратная связь .

  2. В разделе Диагностические данные выберите предпочтительный вариант. Если параметры недоступны, возможно, вы используете устройство, управляемое вашим рабочим местом или организацией.В этом случае вы увидите . Некоторые настройки скрыты или управляются вашей организацией в верхней части экрана «Диагностика и обратная связь».

Примечание. Windows также имеет другие параметры конфиденциальности, которые определяют, отправляются ли данные об активности приложений и истории просмотров в Microsoft, например, параметр «История действий».

Чтобы изменить настройку индивидуального опыта

  1. Перейдите к Запустите , затем выберите Настройки > Конфиденциальность > Диагностика и обратная связь .

  2. Менее Индивидуальные возможности , выберите желаемую настройку.

Для просмотра диагностических данных

Вы можете просматривать диагностические данные для вашего устройства в режиме реального времени с помощью средства просмотра диагностических данных. Обратите внимание, что вы сможете просматривать данные, доступные только во время работы средства просмотра диагностических данных.Средство просмотра диагностических данных не позволяет просматривать историю диагностических данных.

  1. Перейдите к Запустите , затем выберите Настройки > Конфиденциальность > Диагностика и обратная связь .

  2. Убедитесь, что для параметра Средство просмотра диагностических данных установлено значение Включено , а затем выберите Средство просмотра диагностических данных .

Для удаления диагностических данных

В разделе Удалить диагностические данные вы можете удалить диагностические данные для вашего устройства. Обратите внимание, что выбор этого параметра не удаляет диагностические данные, связанные с вашей учетной записью, и не останавливает отправку диагностических данных в Microsoft.

  1. Перейдите к Запустите , затем выберите Настройки > Конфиденциальность > Диагностика и обратная связь .

  2. В разделе Удалить диагностические данные выберите Удалить .

Посетите панель управления конфиденциальностью Microsoft, чтобы просмотреть и удалить любые дополнительные диагностические данные, связанные с вашей учетной записью Microsoft.

Чтобы запретить Microsoft использовать ваши данные для набора текста и рукописного ввода для улучшения услуг набора текста и письма для всех клиентов

  1. Перейдите к Запустите , затем выберите Настройки > Конфиденциальность > Диагностика и обратная связь .

  2. Менее Улучшите рукописный ввод и набор текста , выберите нужный параметр. Для предыдущих версий Windows, где этот параметр не существовал, выберите Basic в разделе Диагностические данные .

Чтобы изменить частоту запроса обратной связи

Время от времени мы будем отображать сообщение с просьбой оценить или предоставить письменный отзыв о продукте или услугах, которые вы используете.Вы можете использовать параметр Частота обратной связи , чтобы настроить, как часто мы будем запрашивать эту обратную связь.

  1. Перейдите к Запустите , затем выберите Настройки > Конфиденциальность > Диагностика и обратная связь .

  2. В разделе Частота обратной связи выберите нужный вариант.

Чтобы отправить нам отзыв в любое время

  1. Введите Feedback Hub в строку поиска.

  2. Введите ключевые слова из вашей проблемы в поле с надписью . Сообщите нам, чтобы улучшить Windows , и нажмите Enter.

  3. Если вы нашли свою проблему, проголосуйте за нее. Если вы его не нашли, выберите Добавить отзыв , затем заполните форму.

Основы хранилища данных - MATLAB и Simulink - MathWorks India

Хранилище данных - это репозиторий, в который вы можете записывать данные, и из которого вы можете читать данные, не подключая входной или выходной сигнал прямо в хранилище данных. Хранилища данных доступны на разных уровнях модели, поэтому подсистемы и ссылочные модели могут использовать хранилища данных для обмена данными без использования ввода-вывода порты.

Когда использовать хранилище данных

Хранилища данных могут быть полезны, когда несколько сигналов на разных уровнях модели нужны одинаковые глобальные значения, а явное подключение всех сигналов приведет к беспорядку модель неприемлема или занимает слишком много времени, чтобы быть осуществимой. Хранилища данных аналогичны глобальные переменные в программах и имеют аналогичные преимущества и недостатки, например усложняет проверку.

Для обмена данными между экземплярами многоразового алгоритма (например, подсистемы в пользовательской библиотеке или повторно используемой ссылочной модели), вы можете использовать хранить. Для получения дополнительной информации о совместном использовании данных для повторно используемой ссылочной модели см. Совместное использование данных среди экземпляров модели, на которые имеются ссылки.

Хранилища данных и проверка программного обеспечения

Хранилища данных могут оказывать значительное влияние на проверку программного обеспечения, особенно в области связи и управления данными.Модели и подсистемы, использующие только порты ввода и вывода для передачи данных в результате чистые, хорошо определенные и легко проверяемые интерфейсы в сгенерированном коде.

Хранилища данных, как и любые другие глобальные данные, затрудняют проверку. Если ваш процесс разработки включает проверку программного обеспечения, подумайте о планировании для эффекта хранилищ данных на ранних этапах процесса проектирования.

Для получения дополнительной информации см. RTCA DO-331, «Модельно-ориентированная разработка и Дополнение по проверке к DO-178C и DO-278A », Раздел МБ. 6.3.3.b.

Блоки Goto и From в качестве альтернативы маршрутизации сигнала

В некоторых случаях вы можете использовать более простой метод, блоки Goto и блоки From, для получения результатов аналогичны тем, которые предоставляются хранилищами данных. Главный недостаток данных Ссылки Goto / From в том, что они обычно недоступны для невиртуальных границы подсистем, в то время как должным образом настроенное хранилище данных может быть доступ везде.См. Справочные страницы блоков Goto и From для больше информации о ссылках Goto / From.

Диагностика хранилища данных

О диагностике хранилища данных

Simulink ® предоставляет различную диагностику времени выполнения и времени компиляции, которую вы можете можно использовать, чтобы избежать проблем с хранилищами данных. Диагностика доступна в диалоговое окно Параметры конфигурации модели и блок памяти хранилища данных диалоговое окно параметров. Советчик по модели Simulink обеспечивает поддержку, перечисляя случаи, когда хранилище данных ошибки более вероятны, потому что диагностика отключена.

Обнаружение ошибок порядка доступа

Вы можете использовать диагностику времени выполнения хранилища данных для обнаружения непреднамеренных последовательностей операции чтения и записи в хранилище данных, которые происходят во время моделирования. Вы можете применить эти диагностики для всех хранилищ данных, или разрешить каждому блоку памяти хранилища данных установить свои собственная ценность.Диагностика:

Эти диагностические сообщения появляются в конфигурации модели . Параметры> Диагностика> Достоверность данных> Память хранилища данных блок , каждая из которых может иметь одно из следующих значения:

  • Отключить все - Отключить это диагностика для всех хранилищ данных, к которым имеет доступ модель.

  • Включить все как предупреждения - Отображает диагностика как предупреждение в Командном окне MATLAB.

  • Включить все как ошибки - Останавливает симуляция и отображает диагностику в диалоговом окне ошибки.

  • Использовать локальные настройки - Разрешить все данные Сохраните блок памяти, чтобы установить собственное значение для этой диагностики (по умолчанию).

Такая же диагностика также появляется в параметрах каждого блока памяти хранилища данных диалоговое окно Диагностика вкладка.Вы можете установить каждый диагностика до нет , предупреждение или ошибка . В значение, заданное отдельным блоком, вступает в силу только в том случае, если соответствующий параметр конфигурации - Использовать локальные настройки . Видеть Параметры конфигурации модели: диагностика достоверности данных и документацию по памяти хранилища данных для дополнительной информации.

Самый консервативный метод - установить для всей диагностики хранилища данных значение Включить все как ошибки в параметрах конфигурации модели > Диагностика > Достоверность данных > Блок памяти хранилища данных . Однако этот параметр не во всех случаях лучше, потому что он может пометить предполагаемое поведение как ошибочное. Например, на следующем рисунке показана модель который использует приоритеты блоков, чтобы заставить блок чтения хранилища данных выполнить перед блоком записи хранилища данных:

Произошла ошибка во время моделирования, поскольку хранилище данных считывается из блока чтения хранилища данных до того, как блок записи в хранилище данных обновит хранилище. Если связанная задержка предназначена, вы можете подавить ошибку, установив глобальный параметр Обнаружить чтение перед записью в Используйте локальные настройки , затем настройте этот параметр к нет в диагностике панель диалогового окна блока памяти хранилища данных. Если вы используете это техники, установите параметр на ошибка во всех остальных Блоки памяти хранилища данных, кроме тех, которые должны быть намеренно исключен из диагностики.

Диагностика хранилища данных и модели, указанные в режиме ускорителя. Для моделей, на которые ссылаются в режиме ускорителя, Simulink игнорирует следующие параметры конфигурации > Диагностика > Допустимость данных > Параметры блока памяти хранилища данных , если вы устанавливаете для них значение, отличное от Отключить все .

  • Обнаружение чтения перед записью ( ReadBeforeWriteMsg )

  • Обнаружение записи после чтения ( WriteAfterReadMsg )

  • Обнаружение записи после записи ( WriteAfterWriteMsg )

Вы можете использовать Model Advisor для определения моделей, на которые есть ссылки в Accelerator. режим, для которого Simulink игнорирует параметры конфигурации, перечисленные выше.

  1. В редакторе Simulink на вкладке Modeling , щелкните Model Advisor .

  2. Выбрать по задаче .

  3. Запустить Проверить диагностические настройки, игнорируемые во время ускоренное моделирование эталонной модели check.

Диагностика хранилища данных и функциональный блок MATLAB. Диагностика может быть более консервативной для памяти хранилища данных, используемой Функциональные блоки MATLAB.Например, если вы передаете массивы памяти хранилища данных в функции MATLAB, оптимизации, такие как A = foo (A) может привести к тому, что MATLAB пометит все содержимое массива как прочитанное или записанное, хотя были доступны только некоторые элементы.

Обнаружение ошибок многозадачного доступа

Целостность данных может быть нарушена, если хранилище данных считывается из одной задачи и написано в другой задаче.Например, предположим, что:

  1. Задача выполняет запись в хранилище данных.

  2. Вторая задача прерывает первую задачу.

  3. Вторая задача читает из этого хранилища данных.

Если первая задача только частично обновила хранилище данных, когда вторая задача прервано, результирующие данные в хранилище данных несовместимы. Например, если значение является вектором, некоторые из его элементов могли быть записаны в текущий временной шаг, а остальные были записаны на предыдущем шаге.Если значение - это многословное слово, оно может остаться в несогласованном состоянии, которое даже не отчасти правильно.

Если вы не уверены, что приоритет задач не может привести к целостности данных проблемы, установите диагностику времени компиляции Модель Параметры конфигурации> Диагностика> Достоверность данных> Хранилище данных Блок памяти> Многозадачное хранилище данных с по предупреждение (по умолчанию) или ошибка . Эта диагностика отмечает любой случай данных хранилище, которое читается и записывается в различных задачах. Следующая цифра иллюстрирует проблему, обнаруженную при установке данных многозадачности сохранить от до ошибка :

Так как в хранилище данных записывается в быстрой задаче и при чтении в медленной задаче выдается сообщение об ошибке с предлагаемым способом устранения. Этот диагностика применима даже в том случае, если чтение или запись хранилища данных внутри условной подсистемы.Simulink правильно определяет задачу, в которой выполняется блок, и использует эту задачу для оценки диагностики.

На следующем рисунке показано одно решение проблемы, показанной выше: поставить оценку блок перехода после чтения хранилища данных, который ранее обращался к данным хранить в более медленном темпе.

С этим изменением запись в хранилище данных может продолжаться быстрее. ставка.Это может быть важно, если это хранилище данных необходимо читать с более высокой скоростью. в другом месте модели.

Многозадачное хранилище данных Диагностика также применяется к чтению и записи в хранилище данных в ссылочных моделях. Если два разных дочерние модели выполняют операции чтения и записи из хранилища данных в различных задачах, ошибка будет обнаружена, когда Simulink скомпилирует свою общую родительскую модель.

Обнаружение ошибок повторяющегося имени

Ошибки хранилища данных могут возникать из-за повторяющегося использования имени хранилища данных в модель.Например, затенение хранилища данных происходит, когда два или более хранилища данных у памяти в разных вложенных областях есть одно и то же имя хранилища данных. В этом ситуация, память хранилища данных, на которую ссылается блок чтения или записи хранилища данных на низком уровне может не быть предполагаемого магазина.

Чтобы предотвратить ошибки, вызванные повторяющимися именами хранилищ данных, установите время компиляции диагностика Параметры конфигурации модели> Диагностика > Достоверность данных> Блок памяти хранилища данных> Хранилище дублирующих данных имена от до предупреждение или ошибка .По умолчанию значение диагностики равно нет , подавление обнаружения повторяющихся имен. В На следующем рисунке показана проблема, обнаруженная при установке Дублировать имена хранилищ данных ошибка :

Хранилище данных, считанное на нижнем уровне иерархии подсистемы, относится к хранилище данных с именем A и два блока памяти хранилища данных в у той же модели это имя, поэтому выдается сообщение об ошибке. Это диагностические охранники против предположения, что чтение хранилища данных относится к блоку памяти хранилища данных в верхнем уровне модели. Чтение фактически относится к памяти хранилища данных. блок на промежуточном уровне, который по объему ближе к Data Store Read блок.

Диагностика хранилища данных в Model Advisor

Model Advisor предоставляет несколько диагностических средств, которые можно использовать с данными магазины.См. В этих разделах информацию о диагностике Model Advisor для хранилища данных:

Проверьте блоки памяти хранилища данных на наличие проблем многозадачности, строгой типизации и теневого копирования.

Проверьте время выборки блока хранилища данных на наличие ошибок моделирования

Проверьте, включена ли диагностика чтения / записи для блоков хранилища данных

Укажите начальное значение для хранилища данных

В общем, чтобы указать начальное значение для хранилища данных, вы можете использовать то же самое. методы, которые вы используете для других блоков.См. Раздел «Инициализация сигналов и дискретных состояний».

Для большинства блоков вы можете воспользоваться скалярным расширением, чтобы минимизировать усилие по заданию начального значения для нескалярного сигнала. Когда вы указываете скалярное начальное значение, каждый элемент в сигнале использует этот скаляр.

Однако, если вы установите для параметра Размеры значение -1 в блоке памяти хранилища данных (по умолчанию), вы не можете использовать скалярное расширение.Вместо этого вы должны указать начальное значение, которое тех же размеров, что и сохраненный сигнал. Чтобы воспользоваться скалярным расширением начальное значение, установите для параметра Dimensions определенное значение, например [1 2] или [1 myDim] (для символьного Габаритные размеры).

Диагностика - язык программирования Go

Введение

Экосистема Go предоставляет большой набор API и инструментов для диагностировать проблемы с логикой и производительностью в программах Go.Эта страница обобщает доступные инструменты и помогает пользователям Go выбрать правильный. для их конкретной проблемы.

Решения для диагностики можно разделить на следующие группы:

  • Профилирование : Инструменты профилирования позволяют анализировать сложность и стоимость Программа Go, такая как использование памяти и часто вызываемая функции для определения дорогостоящих разделов программы Go.
  • Tracing : Tracing - это способ инструментального кода для анализа задержки на протяжении всего жизненного цикла звонка или запроса пользователя.Следы обеспечивают обзор того, сколько задержки каждый компонент вносит в общую задержка в системе. Трассы могут охватывать несколько процессов Go.
  • Отладка : Отладка позволяет нам приостановить программу Go и проверить его исполнение. Состояние и выполнение программы можно проверить с помощью отладки.
  • Статистика и события времени выполнения : Сбор и анализ статистики и событий времени выполнения предоставляет общий обзор состояния программ Go. Скачки / падения показателей помогает нам выявлять изменения в пропускной способности, использовании и производительности.

Примечание. Некоторые инструменты диагностики могут мешать друг другу. Например, точный профилирование памяти искажает профили ЦП, а профилирование блокировки горутины влияет на планировщик след. Используйте инструменты по отдельности, чтобы получить более точную информацию.

Профилирование

Профилирование полезно для определения дорогих или часто вызываемых разделов. кода. Среда выполнения Go предоставляет данные профилирования в формате, ожидаемом Инструмент визуализации pprof. Данные профилирования могут быть собраны во время тестирования. via go test или конечные точки, доступные из пакет net / http / pprof.Пользователям необходимо собирать данные профилирования и использовать инструменты pprof для фильтрации и визуализируйте основные пути кода.

Предопределенные профили, предоставляемые пакетом runtime / pprof:

  • cpu : профиль процессора определяет, где программа тратит его время при активном потреблении циклов ЦП (в отличие от времени сна или ожидания ввода-вывода).
  • heap : Профиль кучи сообщает образцы распределения памяти; используется для отслеживания текущего и исторического использования памяти, а также для проверки утечек памяти.
  • threadcreate : профиль создания потока сообщает о разделах программы, ведущей создание новых потоков ОС.
  • goroutine : Профиль Goroutine сообщает трассировку стека всех текущих горутин.
  • блок : профиль блока показывает, где горутины блокируют ожидание синхронизации примитивы (включая таймерные каналы). Профиль блокировки по умолчанию отключен; используйте runtime.SetBlockProfileRate , чтобы включить его.
  • мьютекс : профиль мьютекса сообщает о конфликтах блокировок. Когда вы думаете, что ваш ЦП загружен не полностью из-за конфликта мьютексов, используйте этот профиль. Профиль мьютекса не включен по умолчанию, см. runtime.SetMutexProfileFraction , чтобы включить его.

Какие еще профилировщики я могу использовать для профилирования программ Go?

В Linux инструменты perf может использоваться для профилирования программ Go. Perf может профиль и развернуть код cgo / SWIG и ядро, так что может быть полезно получить представление о собственные узкие места / узкие места производительности ядра.В macOS Инструменты Suite можно использовать профильные программы Go.

Могу ли я профилировать свои производственные услуги?

Да. Профилировать программы в рабочей среде безопасно, но позволяя некоторые профили (например, профиль ЦП) увеличивают стоимость. Вы должны ожидать увидеть снижение производительности. Потери производительности можно оценить измеряя накладные расходы профилировщика перед его включением в производство.

Возможно, вы захотите периодически профилировать свои производственные услуги.Особенно в системе с множеством реплик одного процесса, выбирая случайная реплика периодически - безопасный вариант. Выберите производственный процесс, профилируйте его для X секунд на каждые Y секунд и сохраните результаты для визуализации и анализ; затем повторяйте периодически. Результаты могут быть вручную и / или автоматически просмотрел, чтобы найти проблемы. Сбор профилей может мешать друг другу, поэтому рекомендуется собирать только один профиль за раз.

Как лучше всего визуализировать данные профилирования?

Инструменты Go предоставляют текст, график и callgrind визуализация данных профиля с помощью инструмент go pprof .Читать программы Profiling Go чтобы увидеть их в действии.


Список самых дорогих звонков в виде текста.


Визуализация самых дорогих звонков в виде графика.

Просмотр веб-списка отображает дорогие части исходного кода построчно в HTML-страница. В следующем примере 530 мс тратится на runtime.concatstrings и стоимость каждой строки представлена в списке.


Визуализация самых дорогих звонков в виде списка.

Еще один способ визуализировать данные профиля - это график пламени. Графики пламени позволяют вам двигаться по определенному пути предков, поэтому вы можете увеличивать масштаб в / из определенных разделов кода. Upstream pprof имеет поддержку графиков пламени.


Графики пламени предлагают визуализацию, чтобы определить самые дорогие пути кода.

Могу ли я использовать только встроенные профили?

В дополнение к тому, что предоставляется средой выполнения, пользователи Go могут создавать свои пользовательские профили через pprof.Профиль и используйте существующие инструменты для их изучения.

Могу ли я обслуживать профилировщик?

Тестирование системной памяти на наличие ошибок в Windows 10, 8 или 7

При использовании компьютера вы можете столкнуться с ошибками системной памяти, и это руководство покажет вам, как использовать специальную проверку памяти утилита, интегрированная в Windows 10, 8 или 7.

Если программы работают очень медленно или с ошибками, если вы видите различные сбои или зависания в Windows, если система внезапно перезагружается, показывает ошибки BSOD, становится сложной задачей найти причину корень проблемы.Такие ошибки могут быть вызваны как программными, так и аппаратными проблемами.

Системная память - это компонент, который можно быстро и легко проверить. В случае возникновения проблем с одним из модулей памяти, вам следует немедленно заменить его, чтобы восстановить нормальную производительность вашего компьютера и избежать более серьезных проблем, связанных с повреждением системы или пользовательских файлов.

Несмотря на то, что сторонние утилиты для той же цели доступны для загрузки из Интернета, операционные системы Windows 10, 8 и 7 имеют встроенный инструмент для проверки системной памяти.В этом руководстве мы научимся использовать инструмент диагностики памяти Windows, чтобы проверить, есть ли проблемы с модулем памяти.

Содержание:

Как обнаружить проблемы с памятью в Windows 10

Для выполнения следующих шагов вам следует перезагрузить компьютер, поэтому закройте все открываемые файлы и выйдите из всех запущенных приложений. Затем:

  1. Откройте панель управления .

  2. Выберите Система и безопасность .

  3. Перейдите к Администрирование .

  4. Дважды щелкните ярлык Windows Memory Diagnostic .

    Важное примечание : В качестве альтернативы вы можете использовать сочетание клавиш Windows + R , затем ввести mdsched.exe и нажать ОК для запуска этого инструмента.

  5. Нажмите Перезагрузить сейчас и проверьте опцию . (Утилита также предлагает запланировать тест после следующего перезапуска, если вы не можете закрыть свои приложения и перезапустить прямо сейчас).

После перезагрузки компьютер автоматически запустится в среде диагностики памяти Windows и выполнит стандартный тест. Утилита запустит все тесты, доступные в базовом режиме, а также LRAND, Stride6 (кеширование включено), CHCKR3, WMATS + и WINVC.

Вы можете дождаться окончания стандартного теста или нажать кнопку F1, чтобы изменить параметры сканирования.

На странице Options вы можете изменить режим сканирования на Basic , который запускает тесты MATS +, INVC и SCHCKR (кэш включен).

В качестве альтернативы вы также можете выбрать расширенный режим , который включает все тесты, доступные в стандартном режиме , плюс MATS + (кэш отключен), Stride38, WSCHCKR, WStride-6, CHCKR4, WCHCKR3, ERAND, Stride6 (кэш отключен ) и CHCKR8.

При необходимости вы можете перемещаться по настройкам с помощью клавиши TAB для изменения настроек кеша. Если вы отключите кеш, утилита сможет напрямую обращаться к данным RAM, что обеспечит выполнение комплексного теста. Кроме того, вы также можете установить, сколько раз сканирование будет повторяться для проверки модулей памяти в вашей системе.

Нажмите F10, чтобы применить настройки, вернуться на главную страницу и начать новое сканирование.

Проверка результатов теста

Вы можете видеть статус во время сканирования, но как только тест закончится, компьютер автоматически перезагрузится. Вам нужно будет использовать инструмент Event Viewer, чтобы увидеть результаты теста и понять, неисправен ли модуль RAM или нет.

  1. Щелкните Start .

  2. Введите eventvwr.exe и нажмите Введите , чтобы открыть Event Viewer .

  3. Перейти в папку Windows Logs / System .

  4. Щелкните правой кнопкой мыши System и выберите Найти .

  5. Введите MemoryDiagnostics-Results и нажмите кнопку Find Next .

  6. Закройте диалоговое окно Find .

  7. В средстве просмотра событий дважды щелкните источник MemoryDiagnostics-Results и просмотрите сообщение.Если отображается «Программа диагностики памяти Windows проверила память компьютера и не обнаружила ошибок», , то можете быть уверены, что память не является корнем проблемы.

Если результаты показывают одну или несколько ошибок, вы можете попробовать запустить расширенный тест памяти и снова проверить результаты. Если вы по-прежнему видите хотя бы одну ошибку, возможно, один из ваших модулей ОЗУ неисправен, и вам, возможно, придется его заменить.

Иногда инструмент может показать вам, на какой карте памяти есть проблемы с отображением результатов.Однако, если он не может предоставить эту информацию, вам, возможно, придется извлекать и тестировать карты памяти одну за другой, чтобы найти неисправную.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
