Где расположен диагностический разъем OBD2 в разных моделях автомобилей. Как найти порт OBD2 для подключения сканера. Для чего используется диагностический разъем OBD2. Какие функции выполняет система бортовой диагностики.
Что такое диагностический разъем OBD2 и для чего он нужен
Диагностический разъем OBD2 (On-Board Diagnostics) — это стандартизированный 16-контактный порт, который используется для подключения диагностического оборудования к бортовому компьютеру автомобиля. Он позволяет считывать коды неисправностей, параметры работы систем и выполнять диагностику.
Основные функции диагностического разъема OBD2:
- Считывание кодов неисправностей (DTC)
- Просмотр параметров работы двигателя в реальном времени
- Сброс кодов ошибок
- Программирование и настройка электронных блоков управления
- Обновление программного обеспечения автомобиля
Где находится диагностический разъем OBD2 в разных моделях автомобилей
Расположение диагностического разъема OBD2 может отличаться в зависимости от марки и модели автомобиля. Наиболее распространенные места:
![](/800/600/https/a.d-cd.net/82a9d56s-1920.jpg)
- Под рулевой колонкой слева
- В нижней части приборной панели со стороны водителя
- В центральной консоли рядом с рычагом КПП
- Под бардачком со стороны пассажира
- В моторном отсеке (редко)
Расположение OBD2 в популярных марках автомобилей:
- Volkswagen, Audi, Skoda — слева под рулевой колонкой
- BMW — в моторном отсеке справа
- Mercedes-Benz — под пластиковой крышкой слева от рулевой колонки
- Toyota, Lexus — под приборной панелью со стороны водителя
- Honda — за бардачком переднего пассажира
Как найти диагностический разъем OBD2 в своем автомобиле
Чтобы найти диагностический разъем OBD2 в своем автомобиле, следуйте этим шагам:
- Проверьте наиболее распространенные места — под рулевой колонкой и приборной панелью
- Посмотрите в руководстве по эксплуатации вашего автомобиля
- Воспользуйтесь онлайн-базами данных по расположению OBD2 разъемов
- Осмотрите салон на наличие пластиковых заглушек или крышек
- Проверьте зону вокруг центральной консоли и бардачка
Какое оборудование подключается к диагностическому разъему OBD2
К диагностическому разъему OBD2 можно подключить различное оборудование:
![](/800/600/https/a.d-cd.net/7hAAAgHGJuA-1920.jpg)
- Сканеры кодов ошибок — считывают и расшифровывают коды неисправностей
- Мультимарочные сканеры — позволяют диагностировать разные марки автомобилей
- Диагностические адаптеры — для подключения к ноутбуку или смартфону
- Программаторы — для перепрошивки электронных блоков управления
- Бортовые компьютеры — для вывода параметров работы систем
Преимущества использования диагностического разъема OBD2
Использование диагностического разъема OBD2 дает следующие преимущества:
- Быстрая и точная диагностика неисправностей
- Возможность самостоятельно считывать коды ошибок
- Экономия на визитах в автосервис для базовой диагностики
- Мониторинг параметров работы двигателя в реальном времени
- Возможность перепрограммирования блоков управления
- Универсальность — один сканер подходит для разных марок
Отличия между стандартами OBD1 и OBD2
Основные отличия между стандартами OBD1 и OBD2:
Параметр | OBD1 | OBD2 |
---|---|---|
Год внедрения | 1988 | 1996 |
Стандартизация | Нет единого стандарта | Единый стандарт для всех марок |
Разъем | Разные у каждого производителя | Универсальный 16-контактный |
Протоколы передачи | Проприетарные | Стандартизированные |
Коды ошибок | Уникальные для каждой марки | Универсальные стандартные коды |
Функциональность | Базовая диагностика двигателя | Расширенная диагностика всех систем |
Как самостоятельно провести диагностику через разъем OBD2
Чтобы самостоятельно провести базовую диагностику через разъем OBD2, выполните следующие шаги:
![](/800/600/https/i.ytimg.com/vi/J_46C89j7hU/maxresdefault.jpg)
- Приобретите совместимый OBD2 сканер или адаптер
- Найдите диагностический разъем в своем автомобиле
- Подключите сканер к разъему OBD2
- Включите зажигание, не заводя двигатель
- Следуйте инструкциям на экране сканера для считывания кодов
- Запишите или запомните полученные коды ошибок
- Расшифруйте коды с помощью руководства или онлайн-баз данных
- При необходимости сбросьте коды ошибок через сканер
Возможные проблемы при использовании диагностического разъема OBD2
При использовании диагностического разъема OBD2 могут возникнуть следующие проблемы:
- Отсутствие питания на разъеме из-за перегоревшего предохранителя
- Окисление или повреждение контактов разъема
- Несовместимость сканера с протоколом конкретного автомобиля
- Невозможность считать коды некоторых систем (ABS, подушки безопасности)
- Ложные коды ошибок из-за неисправности датчиков
- Невозможность сброса кодов из-за постоянной неисправности
При возникновении серьезных проблем рекомендуется обратиться к специалистам для проведения углубленной диагностики на профессиональном оборудовании.
![](/800/600/https/i.ytimg.com/vi/1NgiP34-tjQ/maxresdefault.jpg)
Где находится диагностический разъем ОБД на Ниссан Альмера
Опубликовано: Рубрика: СтатьиАвтор: Виталий
Содержание
- 1 Месторасположение ОБД
- 2 Что диагностируют
- 3 Полезное видео: OBD2 ELM327 на Nissan Almera Classic
Для определения поломки авто Nissan Almera применяется протокол контроля ОБД, который прописывается еще на этапе производства машины. Адаптер подсоединяется к разъему и выполняет диагностику транспортного средства. При помощи него можно выявить участок повреждения системы и исправить поломку. Поэтому многие водители спрашивают, на Ниссан Альмера, где разъем ОБД?
Месторасположение ОБД
Отвечая на вопрос на Ниссан Альмера, где ОБД – нужно отметить, что на всех авто Классик разъем расположен внизу слева от руля. Исключение составляют:
- Модель G15, здесь он находится в бардачке.
Нужно вначале избавиться от креплений, после достать ящик, затем подключить диагностическое устройство.
- В моделях N16 с 2001 г. этот блок могут установить возле рычага, который открывает капот. Под корпусом этой маленькой коробочки, она, как правило, имеет сероватый оттенок, установлен разъем для диагностики.
- В авто до 2000 г. центр управления может быть расположен под сиденьем водителя либо возле правой стойки.
Что диагностируют
Сканер, который подключается к специальному блоку, может показывать состояние ходовки. К примеру, стирание шин с одной части авто, стук, который появляется во время резкого разворота рулевого колеса, либо заносит машину на поворотах – все это указывает на необходимость проведения диагностических мероприятий. Вероятно, неисправность заключается в ABS, проведении развала, системе тормозов.
Мотор подвергают диагностике, если увеличился расход горючего, снизилась мощность двигателя, возникли посторонние звуки. Сканер проверит систему впрыска горючего, компрессию, электронику силового агрегата.
АКПП проверяют, если возникли сложности с переключением передач, щелчки, звуки, повысился расход горючего либо появилась протечка масла. Оборудование определяет месторасположение дроссельной заслонки, изменения температурного режима рабочей жидкости мотора, ошибки блока управления.
Диагностические мероприятия помогут определить реальный пробег авто во время приобретения на вторичном рынке. Это позволит сэкономить время для осмотра транспортного средства.
Хозяину машины предоставляют все данные о ее состоянии. Выполнение контроля довольно полезно для ежедневного обследования показаний сканера. Это позволяет получить всю информацию о неисправности авто, проблемных участков, переносимости различных способов езды.
Полезное видео: OBD2 ELM327 на Nissan Almera Classic
Где находится диагностический разъем у Honda Civic ?
Диагностировать тачку без знания дела — это конечно отважный поступок, достойный награды.
В продолжении темы, добавлю 5 копеек от себя (инфа нагло стырена из открытых источников)
Цвета проводов диагностического разъема cивки:
Тип разъема №1 — 3-х и 2-х контактные разъемы Honda
Марки и года (ориентировочно): все модели до 2001 г.3-х и 2-х контактные разъемы Honda
все модели до 2001 г.
Назначение выводов диагностического разъема:
1 — синий — K-линия диагностики
5 — Используется для считывания медленных кодов самодиагностики
2 — красный — Питание +12В (АКБ)
3 — черный — Масса
4 — Используется для считывания медленных кодов самодиагностикиПримеры расположения разъема на отдельных моделях автомобилей Honda
Диагностический разъем Honda Civic (1994 г.
)
Расположение: под правым краем торпеды (в районе правой ноги переднего пассажира)Диагностический разъем Honda Civic (1997 г.)
Расположение: снимаем часть обшивки салона в ногах у переднего пассажира (иногда разъемы могут быть достаны и без демонтажа обшивки). Разъемы находятся под ней в зеленой заглушке— — —
Тип разъема №2 — 5-ти и 2-х контактные разъемы Honda
Марки и года (ориентировочно): модели английского рынка 1995-2001 гг.1 — черный — Масса
2 — красный — Питание +12В
3 — желтый — L-линия — используется для считывания медленных кодов самодиагностики4 — синий — K-линия диагностики
5 — синий — K-линия диагностики
6 — Используется для считывания медленных кодов самодиагностики
7 — Используется для считывания медленных кодов самодиагностикиПримеры расположения разъема на отдельных моделях автомобилей Honda
Диагностический разъем Honda Domani
Расположение: за бардачком переднего пассажира.Для доступа к разъемам демонтировать бардачок
— — —

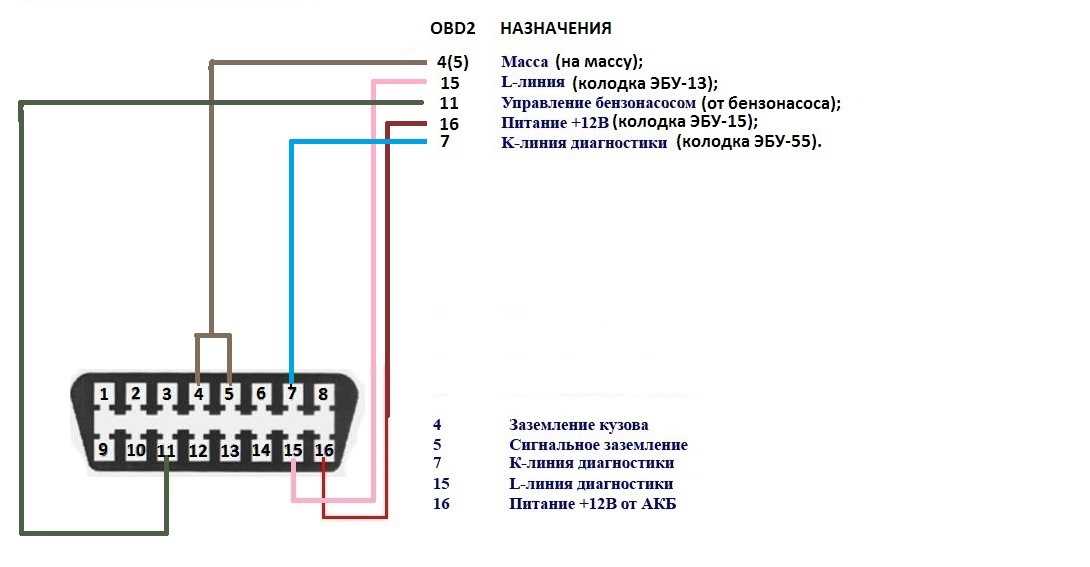

Тип разъема №3 — 16-ти контактный разъем OBD-II-Honda в форме трапеции
Марки и года (ориентировочно): все модели после 1996 г.
Примечание: здесь приведена нумерация выводов аналогично общим OBD-II (SAE) стандартам. Нумерация выводов в документации Honda отличается от OBD-II (SAE)Назначение выводов диагностического разъема
4 — черный — Заземление кузова
5 — черный — Сигнальное заземление
6 — белый — Линия CAN-High, J-2284
7 — синий — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
9 — белый — SCS (Service Check System) — Вывод для считывания медленных кодов самодиагностики
12 — белый — Вывод для программирования
14 — белый — Input/Output for VTM-4 and immobilizer control (старые модели)
14 — белый — Линия CAN-Low, J-2284
16 — красный — Питание +12В от АКБПримеры расположения разъема на отдельных моделях автомобилей Honda:
Диагностический разъем Honda Civic (2001 г.
)
Расположение: в районе правой ноги водителяДиагностический разъем Honda Shuttle (1996-1999 гг.)
Расположение: слева от ног переднего пассажира Диагностический разъем Honda CR-V (1997-2002 гг.)
Расположение: слева от ног переднего пассажира (справа за кожухом центральной консоли)Диагностический разъем Honda Accord (1995-1997 гг.)
Расположение: в центральной консоли за пепельницей. Для доступа к разъему снять пепельницуДиагностический разъем Honda Legend (2000 г.)
Расположение: внутри кожуха центральной консолиДиагностический разъем Honda Accord (2000 г.)
Расположение: под ковриком переднего пассажира в салонеДиагностический разъем Honda Partner RHD (2000 г.)
Расположение: за левой стенкой центральной консоли (в районе правой ноги переднего пассажира — автомобиль праворульный)
Пользуйтесь на здоровье. Если правообладатель начнет ругаться, что вы нагло скопировали инфу с его сайта — вы меня не знаете
Что такое порт OBD и для чего они используются?
Автомобили в наши дни неузнаваемы по сравнению с предыдущими годами, как с точки зрения эстетики, так и технических характеристик.
Как и наши смартфоны, современные автомобили оснащены бортовыми процессорами, которые контролируют различные аспекты автомобиля, от контроля давления в шинах до управления коробкой передач.
Однако время от времени машины неизбежно ломаются. Точные причины этих поломок иногда неясны. К счастью, автомобильная промышленность разработала инновационный подход к решению подобных проблем с помощью порта бортовой диагностики (OBD).
Узнайте, что делает порт OBD, где вы можете найти свой и как они потенциально могут помочь вам в некоторых сложных ситуациях с вашим автомобилем.
Что такое порт OBD II?
Порт OBD представляет собой универсальный разъем, который механики могут использовать для подключения к компьютеру автомобиля для выполнения всевозможных тестов и диагностики.
История устройства восходит к 1968 году, когда Volkswagen представил свою первую бортовую компьютерную систему. Несмотря на свою техническую неполноценность, в этом изобретении использовались конденсаторы, резисторы и датчики для контроля многих параметров транспортного средства, таких как скорость движения и температура двигателя.
С 1996 года по закону каждый автомобиль должен быть оснащен портом OBD II. До этого производители могли свободно внедрять эту технологию любыми способами. Это изменение привело к значительным затратам для механиков, которым приходилось покупать разные инструменты для конструкции каждого производителя. Все это начало меняться в 1987 году с введением OBD I.
OBD I против OBD II
Существуют две версии портов OBD: OBD I и OBD II. OBD II является прямым преемником OBD I и вносит некоторые улучшения в первое поколение этой технологии.
Оба метода используются для диагностики проблем с автомобилем, однако второе поколение этой технологии гораздо более популярно. С таким количеством жаргона вы можете задаться вопросом: в чем разница между OBD 1 и OBD 2?
А именно, основные преимущества этой второй версии технологии OBD связаны с точностью обнаружения неисправностей. В то время как OBD I был в основном ориентирован на потребление энергии и выходную мощность, OBD II может универсально диагностировать более сложные проблемы с помощью стандартизированного набора кодов ошибок, которые можно использовать для нескольких автомобилей.
Универсальность — это то, что в конечном итоге сделало OBD II наиболее заметным, поскольку он предлагает более широкие возможности обнаружения неисправностей и даже возможность использовать один считыватель на нескольких автомобилях.
Порт OBD использует
В то время как основное назначение порта OBD сосредоточено на диагностике автомобиля, с течением времени производители автомобильных аксессуаров разработали некоторые дополнительные способы использования, которые выходят далеко за рамки потребностей механиков.
Диагностика неисправностей двигателя
Используя OBD-сканеры, пользователи могут выявлять потенциально опасные механические неисправности в своих автомобилях. Эти неисправности могут варьироваться от пропусков зажигания в двигателе до обнаружения неисправного датчика.
Перепрограммирование ЭБУ
Благодаря техническим улучшениям, обеспечиваемым OBD II, дополнительное преимущество OBD заключается в возможности взаимодействия с блоком управления двигателем (ECU) автомобиля. Это позволяет считывать и перезаписывать существующие конфигурации двигателя для увеличения мощности или экономичности.
Подробнее: Что такое перепрошивка автомобиля и законно ли это? Плюсы и минусы тюнинга автомобилей.
Автомобильная телематика
Новые водители иногда сталкиваются с трудностями при оплате страховки автомобиля из-за высоких цен, с которыми они сталкиваются как неопытные автомобилисты. Однако некоторые страховщики могут предложить новым водителям установить в своем автомобиле «черный ящик», который отслеживает поведение водителя. Это позволяет страховщикам предлагать более низкие премии, хотя и ограничивает новых водителей комендантским часом и ограниченным пробегом.
Эти устройства могут быть подключены к портам OBD в качестве ненавязчивого средства отслеживания повседневного прогресса водителя.
Где находится порт OBD?
Важно знать расположение порта OBD на вашем автомобиле. Это может пригодиться в случае аварийной ситуации с двигателем.
Хотя точное расположение разъема OBD зависит от автомобиля, его часто можно найти на приборной панели рядом с рулевой колонкой. Если вы не уверены, вам следует обратиться к руководству по эксплуатации вашего автомобиля для получения дополнительных указаний.
Внешний вид порта OBD II представляет собой 16-контактный разъем прямоугольной формы.
Инструкции по транспортным средствам от findandfundmycar.com
Теперь, когда вы знаете, что делает порт OBD, вы сможете поддерживать свой автомобиль в рабочем состоянии долгие годы.
К счастью, покупка через сайт findandfundmycar.com означает, что вам не придется беспокоиться о надежности. Все наши дилеры чрезвычайно опытны и заслуживают доверия, поэтому вы можете быть уверены, что получите качественный автомобиль независимо от того, какой из них вы выберете.
Просмотрите наши списки подержанных автомобилей по всей Великобритании сегодня.
Что такое порт OBD и где он расположен?
Когда дело доходит до диагностики автомобиля, нет ничего более мощного, чем порт OBD. Что такое порт OBD, где он находится и как его использовать для поддержания вашего автомобиля в наилучшем состоянии?
В этой статье мы рассмотрим значение и расположение порта OBD. Мы также рассмотрим различные варианты и покажем вам, для чего они используются. В конце статьи мы покажем вам, как подключить сканер кодов к порту для диагностики автомобиля.
Что такое порт OBD?К порту OBD можно подключить диагностический компьютер для диагностики и считывания кодов неисправностей с вашего автомобиля. OBD расшифровывается как Бортовая диагностика. Было два основных типа: порт OBD-I и OBD-II. Если автомобиль был произведен после 1996 года, он, вероятно, имеет разъем OBD 2.
Когда в сложных автомобильных системах возникает неисправность, устанавливаются диагностические коды неисправностей или DTC. Эти коды можно прочитать и проанализировать, чтобы выяснить, что происходит, с помощью совместимого инструмента сканирования. Сканер OBD подключается к порту для считывания кодов.
Каждый из 16 контактов порта OBD-II имеет разное назначение. Вот разбивка назначения каждой булавки.
- 1: порт производителя
- 2: порт ШИМ VPW и SAE J1850
- 3: Порт производителя
- 4: Земля
- 5: Земля
- 6: ISO 15765-4 порт CAN
- 7: K-линия ISO 14230-4 и ISO 9141-2
- 8-9: зависит от поставщика
- 10: порт ШИМ SAE J1850
- 11-13: зависит от поставщика
- 14: ISO 15765-4 CAN порт
- 15: K-линия ISO 14230-4 и ISO 9141-2 порт
- 16: Мощность автомобильного аккумулятора
Сканер OBD-II подключается к каждому из этих портов для определения кодов неисправностей. У большинства производителей все протоколы остаются прежними.
Расположение порта OBD
Наиболее распространенное расположение порта OBD — под рулевым колесом со стороны водителя. Еще одно распространенное место — возле панели центральной консоли, а иногда даже под приборной панелью со стороны пассажира.
Однако это сильно различается между моделями автомобилей и портом OBD2 или портом OBD1. Порты OBD часто закрыты крышкой, и иногда их бывает довольно сложно найти. На некоторых моделях автомобилей, таких как BMW, вы найдете порт OBD под капотом рядом с двигателем.
Обязательно ознакомьтесь с руководством пользователя для получения дальнейших инструкций о том, как лучше всего получить к ним доступ!
OBD-I и OBD-II До выпуска OBD-1 каждый производитель автомобилей устанавливал собственные стандарты OBD. По этой причине механикам приходилось использовать разные сканирующие устройства для работы с каждым производителем, что могло дорого обойтись. В 1987, OBD-I был введен как способ стандартизации бортовой диагностики.
Датчики смогли обнаружить проблемы с компьютерами и системами выбросов. Однако это не была идеальная система.
Чтобы улучшить уже созданное, был создан OBD-II. Этот усовершенствованный порт был выпущен в 1996 году с улучшенными диагностическими возможностями. Хотя большинство производителей используют одни и те же общие коды, возможны некоторые различия.
СВЯЗАННЫЕ: Коды OBD1 — Список кодов неисправностей и чтение (GM)
Что подключается к порту OBD?Механики используют порт OBDII для подключения сканера, считывающего коды DTC. Обычный домашний пользователь также может заказать инструменты сканирования, чтобы получить доступ к основной информации. Существуют более дорогие сканеры для доступа к данным в реальном времени и специальным кодам из системы подушек безопасности или ABS, но большинству домашних пользователей не нужен такой уровень возможностей.
Также выпускаются новые инструменты, использующие порт OBD. Например, любой, кто хочет настроить ЭБУ, подключит к этому порту специальное оборудование, чтобы получить доступ к настройкам.
Ключи могут использоваться сторонними компаниями, например, страховой компанией. С помощью этой технологии движения водителя записываются, показывая скорость, мощность торможения и многое другое, поэтому страховая компания может предложить скидки для безопасных водителей.
Кроме того, порт теперь используют телекоммуникационные компании. У Verizon есть устройство Hum, которое предоставляет вам статистику по транспортным средствам в пути. Он также может отследить ваш автомобиль, если он будет украден. Кроме того, компании используют порт для обеспечения подключения к Wi-Fi.
Однако всякий раз, когда вы передаете порт OBD сторонним компаниям, следует учитывать определенный уровень риска. Ваш автомобиль подвержен кибератакам, поэтому вы должны быть уверены, что знаете, что делаете.
СВЯЗАННЫЕ: 10 лучших сканеров OBD2 2022 года – обзор и руководство покупателя
Как использовать порт OBD2 для считывания кодов двигателя -II порт. В большинстве автомобилей вы найдете его под приборной панелью со стороны водителя.![](/800/600/http/chevniva.ru/wp-content/uploads/2019/11/Gde-nahoditsya-diagnosticheskij-razem-SHevrole-Niva-1.jpg)
Вы можете увидеть 16-контактный порт под приборной панелью. Возможно, вам придется немного изменить свое положение, чтобы увидеть его ясно.
2. Подключите сканер к портуОтсоедините разъем сканера кодов. Вы хотите подключить его к порту OBD2 под приборной панелью.
Будьте осторожны при подключении. В противном случае вы можете повредить контакты, что сделает порт непригодным для использования.
3. Включите питание автомобиляКогда вы подключаете сканер кодов, двигатель автомобиля должен быть выключен. Он также не нужен для чтения кодов.
Вместо этого вы повернете ключ в положение ON, не заводя двигатель. Если вы сидите в автокресле, пока читаете коды, вам не нужно будет слушать звонок открытой двери.
4. Введите важную информацию Прежде чем вы сможете получить какие-либо коды, вам может потребоваться ввести некоторую информацию. Некоторые сканеры потребуют идентификационный номер автомобиля (VIN), прежде чем продолжить.
Также есть вероятность, что вам нужно указать, какой двигатель или другие характеристики входят в комплект поставки автомобиля. Вы можете найти эту информацию в руководстве пользователя, если у вас его нет.
СВЯЗАННЫЙ: Где вы можете найти VIN на своем автомобиле?
5. Чтение кодовЧтобы получить коды двигателя, вам нужно будет нажать кнопку на сканирующем приборе. Он может сказать что-то такое же простое, как «СКАНИРОВАНИЕ».
Вы также можете использовать сканер для других целей, в зависимости от того, на что он способен. Прочтите руководство пользователя сканера, чтобы узнать, на что еще он способен, и получить подробные инструкции по эксплуатации.
6. Коды исследования Прочитайте коды, которые показаны на рисунках. Лучше записать их, чтобы не забыть, особенно если их несколько. Многие коды могут иметь несколько исправлений, поэтому вам придется провести некоторую исследовательскую работу, чтобы выяснить, в чем заключается проблема в вашей ситуации.
В Интернете можно найти ответы на самые распространенные коды. Тем не менее, вы должны быть осторожны, откуда вы получаете информацию, потому что некоторые из них вводят в заблуждение или неточны. Чтобы получить информацию непосредственно от механика, изучите коды на Базе механиков.
Если вы ездите на автомобиле со специальными кодами, вам может потребоваться более глубокое исследование. Вы должны не забыть посмотреть значения кода для этого производителя, иначе вы можете получить неправильное исправление.
СВЯЗАННЫЕ: Список кодов OBD2: Бортовые диагностические P-коды (бесплатный список)
7. Устранение неисправностейКак только вы поймете, что означает код, вы готовы его починить. Если есть небольшая проблема, которую легко устранить, например, замена свечи зажигания, вы можете сделать это самостоятельно.
Однако могут быть коды двигателей, иллюстрирующие сложную проблему. Если вы не знаете, как выполнить ремонт, лучше всего обратиться к профессиональному механику.
