Где находится реле бензонасоса ваз 2110. Реле бензонасоса ВАЗ 2110: расположение, диагностика и замена

Где находится реле бензонасоса ВАЗ 2110. Как проверить работоспособность реле и предохранителя бензонасоса. Какие неисправности могут возникнуть с реле бензонасоса. Как самостоятельно заменить реле бензонасоса на ВАЗ 2110.

Устройство и принцип работы бензонасоса ВАЗ 2110

Бензонасос на ВАЗ 2110 представляет собой электрический двигатель, работающий от бортовой сети автомобиля напряжением 12 В. Его основная задача — подача топлива под давлением из бака в топливную рампу двигателя.

В схему работы бензонасоса входят следующие элементы:

• Блок управления двигателем
• Реле бензонасоса
• Предохранитель бензонасоса
• Контактная группа замка зажигания
• Электропроводка

Как работает бензонасос на ВАЗ 2110? При повороте ключа зажигания в первое положение подается питание через реле на сам насос, после чего начинается нагнетание топлива в двигатель. После наполнения топливной рампы бензином насос отключается по команде блока управления. Это говорит о готовности топливной системы к запуску двигателя.

Назначение и устройство реле бензонасоса

Реле бензонасоса выполняет важную защитную функцию, размыкая и замыкая электрическую цепь питания насоса. Благодаря этому элементу электросхема защищена от высоких пусковых токов, которые могут достигать 30 А.

Конструкция реле бензонасоса ВАЗ 2110 стандартная:

• Электромагнитная катушка с сердечником
• Контактная группа
• Пластиковый защитный корпус

Реле имеет 4 контакта и рассчитано на рабочий ток до 30 А, чего достаточно для нормального функционирования топливной системы автомобиля.

Расположение реле бензонасоса на ВАЗ 2110

Где находится реле бензонасоса на ВАЗ 2110? Оно расположено в салоне автомобиля, а именно в дополнительном блоке под панелью приборов слева от ног переднего пассажира. Блок закрыт пластиковым защитным кожухом, который крепится двумя винтами.

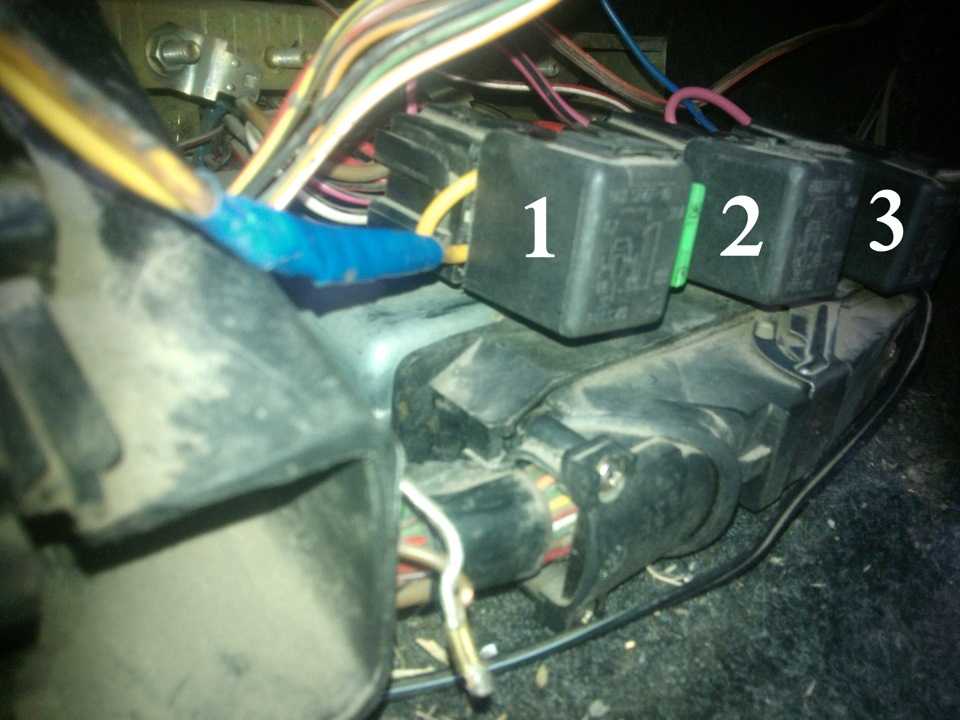

После снятия крышки открывается доступ к трем реле и трем предохранителям:

1. Предохранитель главного реле (модуля зажигания)
2. Предохранитель датчиков расхода воздуха, скорости и др.
3. Предохранитель бензонасоса
4. Реле включения вентилятора охлаждения
5. Реле бензонасоса
6. Главное реле системы зажигания

Такое расположение элементов идентично для всех моделей семейства ВАЗ 2110, включая ВАЗ 2111 и 2112.

Признаки неисправности реле бензонасоса

Каковы симптомы выхода из строя реле бензонасоса на ВАЗ 2110? Основные признаки:

• Двигатель не запускается
• Двигатель глохнет через некоторое время после запуска
• Падение мощности двигателя
• Перебои в работе мотора

При этом важно отличать неисправность реле от поломки самого бензонасоса. Если при повороте ключа зажигания слышно характерное жужжание из района топливного бака, это говорит об исправности реле. Отсутствие звука может свидетельствовать о выходе из строя реле бензонасоса.

Диагностика работоспособности реле и предохранителя

Как проверить реле бензонасоса на ВАЗ 2110? Существует несколько способов диагностики:

1. Визуальный осмотр предохранителя бензонасоса. Даже если он выглядит исправным, рекомендуется заменить его на новый аналогичного номинала.
2. Проверка питания на контактах реле при включении зажигания с помощью мультиметра. Если напряжение есть, реле исправно.
3. Замена реле на заведомо исправное. Это самый простой и надежный способ проверки.

Для проверки реле мультиметром нужно подключить щупы к контактам 87 и 30. При включении зажигания прибор должен показать наличие напряжения.

Порядок замены реле бензонасоса

Как заменить реле бензонасоса на ВАЗ 2110 своими руками? Процедура замены достаточно проста:

1. Откройте крышку блока предохранителей в салоне автомобиля
2. Найдите реле бензонасоса (центральное из трех)
3. Аккуратно извлеките старое реле из разъема
4. Вставьте новое реле в разъем до щелчка
5. Проверьте работу бензонасоса, включив зажигание

При замене важно использовать аналогичное по характеристикам реле. Рекомендуется применять оригинальные запчасти или продукцию проверенных производителей.

Использование реле бензонасоса в противоугонных системах

Интересный факт — реле бензонасоса ВАЗ 2110 можно использовать как элемент самодельной противоугонной системы. Как это работает? В разрыв цепи питания реле устанавливается дополнительный выключатель в скрытом месте. Без его активации бензонасос не включится, и двигатель не запустится.

Однако такой способ защиты имеет свои недостатки:

• Усложняется электросхема автомобиля
• Появляется дополнительная точка возможной неисправности
• Необходимость помнить о включении секретного выключателя

Поэтому к идее использования реле бензонасоса в самодельных охранных системах нужно подходить с осторожностью.

Где находится реле бензонасоса ВАЗ 2110: схема, фото

На любом легковом транспортном средстве, который ездит на бензине, бензонасос выполняет функцию подачи топлива из бака в дозирующее устройство. Топливная система бывает двух видов: карбюраторная и инжекторная.

Бензонасосы на машинах с карбюраторными двигателями находятся с обратной стороны клапанной крышки, недалеко от прерывателя-распределителя. В автомобиле с инжекторным двигателем бензонасос (далее – БН) располагается в топливном баке. В том случае, когда БН выходит из строя, мотору становится тяжело развивать обороты и тянуть. В частых случаях мотор вообще не запускается.

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

• замок зажигания;
• предохранители;
• реле;
• электрическая проводка;
• блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при помощи стартера мотор.

Читайте также: Где находится реле бензонасоса ВАЗ-2115 и как его найти

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

ВАЗ-2110 реле бензонасоса – где находится

В том случае, когда реле двигателя отказывается запускаться, необходимо осуществить замену нерабочей детали. Для этого нужно знать, что реле БН на ВАЗ-2110 находится в автомобильном салоне и расположено около центральной консоли под приборной панелью. С целью демонтажа реле нужно отвинтить два болта из трех находящихся здесь элементов на защитном пластмассовом кожухе. Реле, которое отвечает за исправную работу насоса, находится по центру.

Распространенные причины, приводящие к неисправности реле:

1. Значительное превышение эксплуатационного срока элемента.
2. Плохое качество материалов катушки реле, а также самих контактов.
3. Неверное соединение электропроводки реле.

Причин, по которым реле БН может не работать, очень много, но исход у них всех один – двигатель автомобиля не заводится. В таком случае есть два возможных варианта: неисправность либо БН, либо самого реле.

Определить, что реле находится в исправном состоянии можно по электрическому звуку, который будет слышен во время попытки завести двигатель машины. При таком варианте развития событий впору сделать вывод, что БН не работает.

Читайте также: Где находится реле печки в автомобиле ВАЗ-2114

Одной из самых основных причин, по которой БН может выпасть из строя, является засорение его сетки. В таком случае его нужно срочно заменить, чтобы устранить данную проблему. Сначала необходимо полностью отключить аккумуляторную батарею, чтобы обесточить машину и обезопасить себя. Затем сбросить давление, открутив при этом колпачок на алюминиевой лампе из пластмассы. После этого надавить на штуцер при помощи твердого и тупого предмета. Давление внутри БН будет сброшено тогда, когда потечет горячая жидкость. После этого штуцер необходимо закрутить обратно.

Заметить, что фильтрационная сетка засорилась, может каждый автовладелец без особого труда. Ведь сетка в таком случае становится или серого цвета, или черного, в зависимости от того, насколько она была загрязнена. После данной замены необходимо собрать все элементы бензонасоса в той последовательности, в которой они и стояли



Реле бензонасоса ваз 2112 — где находится, диагностика

Современные автомобили семейства ВАЗ – имеют достаточно продвинутую систему электропитания оборудования. Для максимальной защиты деталей от скачков напряжения используются предохранители и реле. Бензонасос не является исключением, он так же оснащен комплексом электрозащиты. Для нормальной работы бензонасоса используется реле, которое выступает в качестве пускового механизма. Так же эксплуатируется и предохранитель, который защищает систему от высоких токов.

Особенности бензонасоса ВАЗ 2110

Содержание

С конвейера сходили инжекторные и карбюраторные «десятки», в первых бензонасос был электрический, в последних механический. На карбюраторных моделях бензонасос установлен в подкапотном пространстве за клапанной крышкой. В инжекторном двигателе электрический насос установлен непосредственно в бак. Сбои в работе электропитания приводят к снижению тяги или полного отказа от запуска силового агрегата. Вывод – реле и предохранители бензонасоса установлены только на инжекторных моделях, включая ВАЗ 2111, 2112 независимо от количества клапанов.

Схема и принцип работы бензонасоса

Бензонасос – это простое устройство, которое представляет собой электромотор. Работает от боровой электросети мощностью в 12 Вольт. Основная задача – подача топлива под давлением в рампу двигателя. Он установлен непосредственно в бак под задним сидением.

В схему бензонасоса включены такие электрические элементы:

• Блок управления двигателем.
• Реле бензонасоса и предохранитель.
• Контактная группа замка зажигания.

Поворот ключа зажигания в первое положение подает питание через реле на сам насос, после чего начинается нагнетание топлива в двигатель. После наполнения рампы бензином, насос отключается. Это говорит о готовности системы к запуску, достаточно только повернуть ключ для включения стартера.

Реле бензонасоса на ВАЗ 2110

Главная задача любого реле, в том числе и для бензонасоса – размыкание и замыкание электрической цепи. Наличие данного элемента позволяет защитить другое электрическое оборудование от высокого пускового тока, который может достигать 30 Ампер.

Конструкция реле бензонасоса на ВАЗ 2110 стандартная, она представлена катушкой с сердечником, которые обеспечивают замыкание при подаче тока. Все это заключено в пластмассовом защитном корпусе. Устройство имеет четыре контакта, что позволяет работать при токе в 30 Ампер. Этого показателя достаточно при нормальной работе всех систем.

Где находится реле топливного насоса ВАЗ 2110

Далеко не все владельцы автомобилей осведомлены информацией о том, где установлен бензонасос, не говоря уже о других элементах сети. Но из-за проблем с запуском может потребоваться замена реле. Оно расположено в салоне автомобиля, а именно в дополнительном блоке под панелью приборов слева от ног пассажира. Блок скрыт пластмассовым защитным кожухом, который нужно демонтировать, выкрутив два винта крепления. После снятия крышки будет получен доступ к реле и предохранителям, как на фото ниже.

На данной картине мы видим 3 реле и 3 предохранителя. Кто за что отвечает:

1. Предохранитель главного реле (модуля зажигания).
2. Предохранитель датчика расхода воздуха, скорости и подогрева. Так к же он отвечает за работу клапана продувки адсорбера.
3. То, что искали – предохранитель бензонасоса.
4. Реле включения вентилятора для охлаждения радиатора.
5. Реле бензонасоса.
6. Главное реле системы зажигания.

Важно отметить, что количество и расположение всех элементов дополнительного блока идентичное для «десятки» и моделей ВАЗ 2111 и 2112.

Как проверить работоспособность реле и предохранителя бензонасоса

Замена данных элементов электросети на автомобилях ВАЗ 2110, 2111 и 2112 под силу даже неопытному автовладельцу. Самое сложное, в чем заключается процесс восстановления работоспособности – это поиск дополнительно блока, где установлено реле и предохранитель.

Причин выхода из строя реле может быть очень много, начиная от длительной эксплуатации и заканчивая некачественными материалами катушки. При этом диагноз идентичен – автомобиль не заводится. Первое что нужно сделать – послушать. Если при повороте ключа зажигания слышно клацанье, это говорит об исправности реле и поломке самого бензонасоса.

Далее нужно провести осмотр предохранителя бензонасоса. Даже при его визуальной исправности замена не будет лишней. Главное подобрать идентичный по номиналу и заведомо рабочий.

Что касается диагностики реле бензонасоса, то самый простой вариант – замена детали на рабочую. Если такой возможности нет, необходимо воспользоваться мультиметром. Для этого щупы подключают к контактам под номером 87 и 30. Если при включении зажигании мультиметр покажет проходящую силу тока, то реле исправно.

Благодаря грамотной схеме электрических сетей автомобиля и наличию качественных реле, такое понятие как «автомобиль не заводится» уходит в прошлое. Для уверенности в транспортном средстве не стоит экономить на расходных материалах и запасных деталях, поскольку от этого зависит качество и срок эксплуатации.
