Где находится блок предохранителей в Лада Гранта. Как найти нужный предохранитель по схеме. Какие инструменты нужны для замены предохранителя. Как правильно заменить перегоревший предохранитель в Лада Гранта.
Расположение блока предохранителей в Лада Гранта
В автомобиле Лада Гранта блок предохранителей располагается в двух местах:
- Основной блок находится под капотом, слева от аккумулятора
- Дополнительный блок расположен в салоне, под панелью приборов со стороны водителя
Чтобы получить доступ к основному блоку предохранителей, нужно открыть капот. Блок закрыт пластиковой крышкой, которую нужно снять, нажав на фиксаторы.
Для доступа к салонному блоку необходимо снять нижнюю часть панели приборов со стороны водителя. Она крепится на защелках.

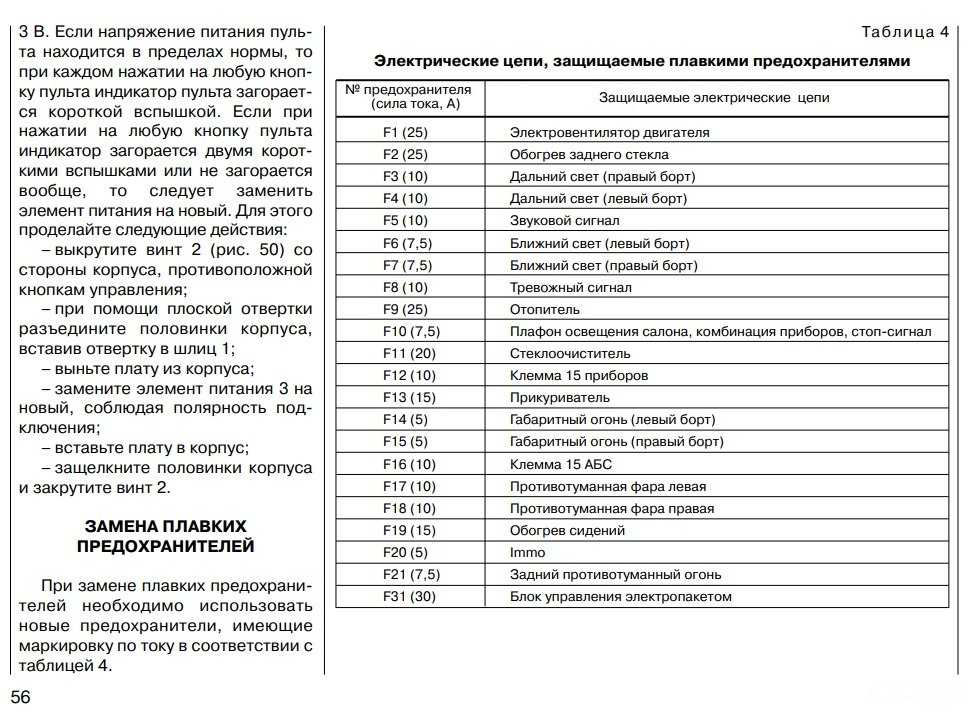

Схема расположения предохранителей Лада Гранта
На внутренней стороне крышки блока предохранителей нанесена схема с обозначением, за какие цепи отвечает каждый предохранитель. Также эта информация есть в руководстве по эксплуатации автомобиля.
Основные предохранители в блоке под капотом:
- F1 (60А) — Генератор
- F2 (40А) — Электровентилятор охлаждения двигателя
- F3 (30А) — Электроусилитель руля
- F4 (30А) — АБС
- F5 (25А) — Основное реле
Предохранители в салонном блоке:
- F1 (15А) — Прикуриватель, розетка
- F2 (10А) — Комбинация приборов, диагностический разъем
- F3 (7,5А) — Габаритные огни (правый борт)
- F4 (7,5А) — Габаритные огни (левый борт)
- F5 (7,5А) — Ближний свет (левая фара)
Как определить перегоревший предохранитель
Определить сгоревший предохранитель можно несколькими способами:
- Визуальный осмотр. Перегоревший предохранитель имеет потемневшую или оплавленную перемычку.
- Проверка тестером. Исправный предохранитель должен показывать нулевое сопротивление.
- Проверка методом замены на заведомо исправный предохранитель.
Если какое-то электрооборудование перестало работать, в первую очередь стоит проверить соответствующий предохранитель по схеме.
Инструменты для замены предохранителей
Для замены предохранителей в Лада Гранта понадобятся следующие инструменты:
- Пинцет или специальный съемник для извлечения предохранителей
- Запасные предохранители нужного номинала
- Мультиметр для проверки целостности предохранителей
- Фонарик для подсветки
Рекомендуется всегда иметь в автомобиле набор запасных предохранителей разного номинала на случай перегорания.
Порядок замены предохранителя в Лада Гранта
Чтобы правильно заменить перегоревший предохранитель, выполните следующие действия:
- Выключите зажигание и все электроприборы.
- Найдите нужный предохранитель по схеме.
- Аккуратно извлеките его пинцетом или съемником.
- Если предохранитель сгорел, замените его на новый точно такого же номинала.
- Установите предохранитель на место и проверьте работу соответствующего оборудования.
Важно! Нельзя устанавливать предохранитель большего номинала, чем указано в схеме. Это может привести к повреждению электропроводки.
Причины частого перегорания предохранителей
Если предохранители в Лада Гранта стали часто перегорать, это может быть вызвано следующими причинами:
- Короткое замыкание в электропроводке
- Неисправность потребителя электроэнергии
- Попадание влаги в электрические разъемы
- Механическое повреждение изоляции проводов
- Неправильная установка дополнительного оборудования
При повторном перегорании предохранителя сразу после замены необходимо найти и устранить причину неисправности. В сложных случаях рекомендуется обратиться в автосервис для диагностики.
Меры предосторожности при работе с предохранителями
При замене предохранителей в Лада Гранта важно соблюдать следующие меры безопасности:
- Работайте только при выключенном зажигании
- Не касайтесь металлических частей инструментом во избежание короткого замыкания
- Используйте только предохранители рекомендованного номинала
- Не применяйте самодельные «жучки» вместо предохранителей
- При отсутствии опыта обратитесь к специалисту
Соблюдение этих простых правил поможет избежать повреждения электрооборудования автомобиля и обеспечит вашу безопасность.
Полезные советы по обслуживанию электрики Лада Гранта
Чтобы избежать проблем с электрооборудованием Лада Гранта, рекомендуется:
- Периодически проверять состояние предохранителей и очищать блок от пыли
- Не допускать попадания влаги на электрические разъемы
- При установке дополнительного оборудования соблюдать рекомендации производителя
- Регулярно проходить техническое обслуживание в сервисном центре
Своевременное обслуживание электрооборудования поможет избежать внезапных поломок в дороге и продлит срок службы автомобиля.
Где находится предохранитель прикуривателя: замена, как найти
Все современные авто оснащены данным устройством. Пользуются им даже некурящие владельцы машин. Гнездо прикуривателя применяется для подключения дополнительных устройств, т.е. как 12-вольтовая розетка. В разъем устанавливают:
- зарядное устройство для мобильных телефонов, планшетов, ноутбука;
- дополнительный вентилятор;
- электрический компрессор для подкачки шин;
- GPS-навигатор;
- видеорегистратор.
Выход прикуривателя из строя чреват неудобствами эксплуатации. Часто причина поломки – защитный элемент. О том, почему перегорает предохранитель на прикуриватель, как его заменить и выяснить, где он стоит, где расположен монтажный блок, можно узнать в статье.
Содержание
- Предохранитель на прикуриватель
- Почему перегорает предохранитель?
- Замена предохранителя прикуривателя
- Видео помощь по поиску нужного предохранителя
- Другие причины поломки
- Какой предохранитель идёт на прикуриватель
- Почему после замены предохранителя прикуриватель не работает
Предохранитель на прикуриватель
Защитные элементы автомобиля бывают разной конструкции.
- Цилиндрические. Вышедшие из эксплуатации машины времен Советского Союза комплектовались предохранителями, которые так называются. Номинал изделия гравируется на тонкой металлической перемычке.
- Ленточные предохранители. Представляют собой металлическую пластину с отверстиями для болтов на концах. Неудобство – сложная схема установки, когда необходимо закручивать каждый отдельный элемент.
- Термические предохранители. Многоразовые элементы, которые работают по принципу автоматического выключателя, расположенного в бытовой сети. По превышению силы тока оно попросту отщелкивается. Для того чтобы восстановить работоспособность сети, следует нажать соответствующую кнопку.
- Ножевые (см. фото). Самые распространенные предохранители на прикуриватель, устанавливаемые на многие российские модели ВАЗ и иномарки (Фокус, Королла и т. д.). Такие элементы используются в подавляющем большинстве авто.
Есть несколько стандартов размеров ножевых автомобильных предохранителей:
- мини – ширина 16 мм;
- миди – 19 мм;
- макси – 34 мм.
| Цвет | Сколько ампер |
| Черный | 1 |
| Темно-серый | 2 |
| Сиреневый | 3 |
| Розовый | 4 |
| Кремовый | 5 |
| Коричневый | 7,5 |
| Красный | 10 |
| Светло-синий | 15 |
| Желтый | 20 |
| Белый | 25 |
| Зеленый | 30 |
| Фиолетовый | 35 |
| Оранжевый | 40 |
| Алый | 50 |
| Синий | 60 |
| Темно-коричневый | 70 |
| Лимонный | 80 |
| Темно-сиреневый | 100 |
Почему перегорает предохранитель?
Защитный элемент может выходить из строя по разным причинам.
Самые распространенные.
- Перенапряжение сети. При подключении одного или нескольких мощных приборов в разъем прикуривателя, сила тока данного участка цепи превышает предельно допустимые значения. Для защиты проводов от выгорания и возникновения пожара предохранитель прикуривателя попросту перегорает. Максимальная мощность подключаемых приборов не должна превышать значение, рассчитанное по формуле P=I*U. Здесь I — номинал, а U – напряжение сети (12 вольт). Номинал предохранителя, какой отвечает за прикуриватель, как правило, от 10 до 25 ампер. Это значит, что суммарная мощность приборов колеблется между отметками 120-300 ватт.
- Короткое замыкание. Из-за оголившихся проводов, плохого контакта в прикуривателе или прочих причин, в сети возникает «коротыш». Из-за этого защитный элемент перегорает. Если после замены предохранителя новым снова произошла аналогичная поломка, то стоит проверить кабели на предмет короткого замыкания.
Замена предохранителя прикуривателя
Перед ремонтом следует убедиться в причине поломки.
Поменять предохранитель прикуривателя просто – достаточно добраться до монтажного блока. В каждом авто он расположен по-разному, как правило, его место в салоне, за декоративными панелями, справа или слева от рулевой колонки.
- Выключаем двигатель, открываем капот, снимаем минусовую клемму с аккумулятора. Это разомкнет цепь и исключит короткое замыкание.
- Снимаем облицовочную панель, получая доступ к монтажному блоку с предохранителями и дополнительными реле.
- Сзади крышки расположена схема. Выясняем, какой предохранитель идет непосредственно на прикуриватель.
- Вытягиваем его при помощи пинцета, также расположенного монтажном блоке. Если его нет, можно использовать небольшие плоскогубцы.
- Проводим замену, устанавливая новый предохранитель в монтажном блоке.
- Подсоединяем минусовой контакт, включаем зажигание и проверяем работоспособность прибора.
- Закрываем монтажный блок, устанавливаем обратно декоративные панели.
Видео помощь по поиску нужного предохранителя
| Модель | Расположение блока | Номер предохранителя |
| Калина | Монтажный блок слева от рулевой колонки, за панелью управления головным светом. | F20 (15A) |
| Приора | Блок слева снизу. Расположен у левой ноги водителя. Для доступа к блоку необходимо повернуть три фиксатора 90 градусов. | F13 (15A) |
| Нива | Блок за декоративной крышкой. Расположен возле двери водителя. Для доступа к блоку откручиваем два шурупа, а затем сдвигаем крышку вверх. | F6 (15A) |
| Фокус | Блок под вещевым ящиком. Необходимо потянуть вниз два фиксатора и снять защитный кожух. | F38 (20A) |
| Королла | Блок за декоративной накладкой, под приборной панелью. | F23 (15A) |
Другие причины поломки прикуривателя
Помимо перегоревшего предохранителя есть иные факторы. Распространенные.
- Перегоревшая спираль нагрева. Внутри металлического патрона прикуривателя находится нихромовая спираль, подвергающаяся термическому воздействию. В силу возраста она перегорает. Поломка исправляется покупкой и установкой новой детали.
- Плохие контакты. С возрастом на них образуется налет или ржавчина. Из-за этого цепь остается разомкнутой. Ремонт осуществляется при помощи надфиля. После разборки прибора необходимо зачистить все контактные места, избавив их от следов налета или ржавчины.
- Короткое замыкание. Нарушенная целостность проводов прикуривателя, заломы или отпавшие пайки, обгоревшая изоляция, могут привести к короткому замыканию и выходу из строя. Все кабели следует осмотреть на предмет внешних повреждений, использовать мультитестер для того, чтобы прозвонить провода.
- Перегоревшая лампочка подсветки прикуривателя. Вокруг гнезда установлен светофильтр для удобства поиска в темное время суток. Лампа внутри может с возрастом перегореть. В этом случае необходимо разобрать устройство и заменить лампочку новой.
Все кабели следует осмотреть на предмет внешних повреждений, использовать мультитестер для того, чтобы прозвонить провода.Какой предохранитель идёт на прикуриватель?
Намеком, что перегорел именно защитный элемент, будет выход из строя ряда смежных приборов. Предохранитель прикуривателя на многих моделях отвечает также за сигнал, габаритный свет или вентилятор отопителя. Если вышли из строя несколько устройств, то надо менять защитный элемент.
Определить, какой именно предохранитель отвечает за прикуриватель, поможет руководство по эксплуатации или задняя крышка монтажного блока. Здесь нанесены пиктограммы, а также номинал элемента. Важно купить и установить предохранитель, рассчитанный на указанную силу тока.
В противном случае велик риск возникновения короткого замыкания, оплавление изоляции проводов, а также пожара.
Почему после замены предохранителя прикуриватель не работает?
Если защитный элемент исправен, но устройство не функционирует, то следует смотреть на другие аспекты. Первоначально необходимо проверить надежность фиксации прикуривателя в гнезде, а также наличие окислов на контактах. Их следует подогнуть и зачистить.
Важно проверить исправность и целостность проводов прикуривателя. Схема подключения реализована следующим образом. На прикуриватель приходят три провода.
- Красный. Постоянный плюсовой. Подключен через предохранитель непосредственно к аккумуляторной батарее.
- Желтый. Постоянный плюсовой. Отвечает за лампочку подсветки прибора.
- Черный. Минусовой, приходящий на корпус изделия. Второй конец – масса, идущая к кузову автомобиля.
При помощи тестера следует проверить целостность всех проводов.
Другие причины:
- Перегоревшая спираль. Такая неисправность диагностируется невооруженным глазом. Исправляется заменой устройства.
- Короткое замыкание. Измерьте вольтаж аккумулятора при выключенном зажигании. Включите его и померяйте снова. Если есть просадка больше чем 0,5 вольт, то следует искать пробой при помощи мультитестера.
Такая неисправность диагностируется невооруженным глазом. Исправляется заменой устройства.Новинки авто > Прикуриватель >
Где находится предохранитель прикуривателя на Форд Фокус 2
Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Содержание
- 1 Где искать предохранитель прикуривателя
- 1.1 Рестайл и дорестайл
- 2 Замена предохранителя на Форд Фокус 2
Где искать предохранитель прикуривателя
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
Схема дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Блок предохранителей версия рестайл Форд Фокус 2
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
- Выворачиваем два винта под передней панелью в районе бардачка.
Тут америкосы извратились на славу.
Надо же так спрятать монтажный блок. - Монтажный блок опускаем на максимально возможное расстояние.
Где-то тут наши предохранители.
- Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
- Выдвигаем монтажный блок на себя.
- Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.
Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.
- Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
- Собираем монтажный блок в обратном порядке.
Надо же так спрятать монтажный блок.Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).
Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
Где находится предохранитель? — Kenmore Microwave
Руководство по ремонту и разборке микроволновых печей Kenmore.
175 вопросов Посмотреть все
qtran2
Рем: 13
1
1
Опубликовано:
Опции
- Постоянная ссылка
- История
- Подписаться
Здравствуйте, у вас есть комбинированная вытяжка для микроволновой печи Kenmore pro, модель № 790.89393510. Интересно, где находится предохранитель? Спасибо
Ответьте на этот вопрос У меня тоже есть эта проблема
Хороший вопрос?
Да №
Оценка 1
Отмена
Самый полезный ответ
Джаефф @jayeff
Респ: 387.
4k
9
314
1,3к
Опубликовано:
Опции
- Постоянная ссылка
- История
Привет @raydar
Перегорание двух предохранителей не случайно.
Что-то не так с микроволновой печью.
Возможно, выключатели блокировки дверей не работают в правильной последовательности, т.
е. неисправный высоковольтный трансформатор и т. д. Вам придется начать тестирование, чтобы выяснить,
Вам повезло, потому что здесь есть ссылка на детали для духовки, в которой также есть схема подключения, чтобы вы могли проверить, в чем проблема. .
СОБЛЮДАЙТЕ БЕЗОПАСНОСТЬ при работе в духовке. Разрядите высоковольтный конденсатор, прежде чем делать что-либо внутри печи после того, как крышка была снята, чтобы получить доступ к компонентам
Был ли этот ответ полезен?
Да №
Оценка 3
Отменить
Джаефф @jayeff
Респ: 387.4k
9
314
1,3к
Опубликовано:
Опции
- Постоянная ссылка
- История
Здравствуйте,
Вот ссылка на список запчастей для вашей духовки. Загрузите список, а затем прокрутите вниз, чтобы найти покомпонентное изображение всех деталей и номеров деталей
Предохранитель — только пример (деталь № 24, деталь № 5304488359), по-видимому, установлен на правом воздуховоде (деталь № 44). ).
Вот изображение, взятое из руководства по списку, которое показывает, где. Предохранитель обозначен зеленой стрелкой, а воздуховод красным.
(Нажмите на изображение, чтобы увеличить его для лучшего просмотра)
Надеюсь, это поможет.
Был ли этот ответ полезен?
Да №
Оценка 2
Отменить
Джаефф @jayeff
Респ: 387.
4k
9
314
1,3к
Опубликовано:
Опции
- Постоянная ссылка
- История
Привет, Билл Смит,
Предохранитель — это деталь № 34, которая находится в верхнем левом углу схемы деталей вашей модели микроволновой печи.
Прокрутите список деталей вниз, чтобы найти номер детали, по которому будет указана стоимость детали
Был ли этот ответ полезен?
Да №
Оценка 2
Отмена
Как проверить предохранитель переменного тока в системе HVAC
Как узнать, перегорел ли мой предохранитель переменного тока? Как проверить предохранитель переменного тока
class=»page-title-holder leading-normal mb-1″>
Когда ваш кондиционер перестает работать, может показаться, что тому есть множество причин. Тем не менее, перегоревший предохранитель является распространенной причиной, и его легко определить. Как узнать, перегорел ли предохранитель переменного тока? Найдите предохранитель за панелью доступа к устройству и выполните визуальный осмотр или проверку мультиметром. Узнайте, как проверить предохранитель переменного тока, чтобы найти и устранить проблему.
Как проверить предохранитель, если кондиционер не работает
Как и многие предохранители, предохранитель переменного тока представляет собой защитное устройство, которое перегорает, если на устройство может поступить слишком большое напряжение.
Предохранитель поглощает это изменение мощности и срабатывает, чтобы предотвратить более серьезное повреждение устройства. Мы подробно расскажем, как проверить предохранитель переменного тока и что произойдет, если он перегорит, но сначала расскажем, где его найти в вашем устройстве.
Где находится предохранитель переменного тока в большинстве систем HVAC? Обычно они находятся на плате управления агрегатом. Эту плату часто можно найти за панелью доступа в нижнем отсеке устройства. В то время как некоторые панели необходимо отвинтить, чтобы получить доступ к плате управления, другие имеют зажимы, которые можно поднять, чтобы снять панель. Предохранитель обычно вставляется непосредственно в плату управления и маркируется номиналом тока или напряжения.
Что происходит, когда перегорает предохранитель переменного тока? В некоторых устройствах при перегорании предохранителя переменного тока вентилятор будет работать непрерывно, независимо от температуры в вашем доме и настроек термостата.
Однако на большинстве блоков переменного тока все функции прекращаются, когда перегорает предохранитель. Это связано с тем, что все низкоуровневые регуляторы напряжения термостата обрабатываются через предохранитель. Эти команды не могут быть обработаны, если перегорит предохранитель и блок перестанет работать.
Предохранитель проводит ток с одной стороны на другую через металлическую перемычку. Когда ток слишком большой, этот мост рушится. Предохранитель «перегорает», когда рухнувший металлический мост не может проводить ток.
В дополнение к другим измерениям цифровой мультиметр может измерять непрерывность между двумя точками соединения металлической перемычки предохранителя. При измерении непрерывности на цифровом дисплее мультиметра отображается символ радиоволны.
Вот как проверить предохранитель переменного тока с помощью цифрового мультиметра :
- Убедитесь, что мультиметр работает правильно, соединив два щупа вместе. Если мультиметр издает слышимый звук и показывает начальные показания, он исправен.
- Поместите щупы в определенные точки подключения предохранителя. Место размещения щупов зависит от типа предохранителя, который используется в вашем устройстве.
- Звуковой сигнал и цифровое показание, аналогичное начальному, свидетельствуют о том, что точки соединения предохранителя имеют непрерывность и предохранитель исправен. Что делать, если нет звука при применении зондов? Если нет звука, нет показаний или на дисплее мультиметра отображается «OL», предохранитель перегорел и требует замены.
Если мультиметр издает слышимый звук и показывает начальные показания, он исправен. Вы также можете проверить предохранитель, выполнив визуальный осмотр.
Если внутри предохранителя видна черная вспышка или его окошко закрыто, скорее всего, он перегорел. Хотите знать, как проверить предохранитель переменного тока, если вы не можете заглянуть внутрь него и нет мультиметра? В этом случае мы предлагаем удалить предохранитель и заменить его точной моделью. Позаботьтесь о точном совпадении, чтобы избежать перегрузки цепи или повторного перегорания предохранителя.
В то время как предохранитель переменного тока может перегореть в случае его неисправности, перегоревший предохранитель также может указывать на более серьезную проблему с вашим устройством. Даже если вы знаете, как проверить предохранитель переменного тока, вам, вероятно, понадобится профессиональный ремонт кондиционера, если он снова перегорит.
