Автоматическое зарядное устройство на микросхеме К561ЛЕ5

Работа устройства заключается в следующем. К нему в первую очередь подключают аккумулятор и его напряжение через конденсатор С4 поступает на входы элементов DD2.1 и DD2.3 и устанавливает RS-триггер в состояние с напряжением низкого уровня на входе элемента DD2.3. В этом случае генератор начнет работать и будет происходить процесс зарядки аккумулятора.

Если напряжение аккумулятора не достигло требуемого уровня, то в режиме намерения компаратор не срабатывает и на его выходе остается напряжение высокого уровня. Так продолжается до тех пар, пока аккумулятор не зарядится до требуемого напряжения. Следовательно, процесс контроля степени зарядки осуществляется в короткие промежутки времени и при Отключенном от сета аккумуляторе, что значительно повышает точность и помехозащищенность устройства.

Когда же напряжение аккумулятора достигнет требуемого значения (9 ... ... 9,2 В), в очередной цикл измерения компаратор сработает, на его выходе появится напряжение низкого уровня, на выходе элемента DD2.

1 — высокого и RS-триггер перейдет в другое устойчивое состояние с напряжением высокого уровня на выходе DD2.3. В этом случае генератор перестанет работать, транзистор ѴТІ закрывается и светодиод гаснет — процесс зарядки завершен.

Монтажную плату (рис. 103) зарядного устройства размещают в корпусе из изоляционного материала. Конденсаторы Cl, С2 должны быть выбраны на рабочее напряжение не менее 150 В. Взамен их можно использовать один, емкостью 0,5 мкФ на напряжение не менее 300 В. Емкость конденсатора СЗ не является критичной, его емкость может лежать в пределах 10... 100 мкФ, главное, чтобы он был неполярным с мальм током утечки.

Налаживание устройства сводится к установке требуемого порога срабатывания компаратора подстроечным резисторам R2. Сделать это лучше всего следующим образом. Свежезаряженный аккумулятор с напряжением 9,45 В подключают к устройству и, перемещая движок резистора R2 сверху вниз по схеме, добиваются срабатывания компаратора. Для повышения точности такую регулировку следует тщательно проверить и при необходимости повторить.

Рис. 102. Схема автоматического зарядного устройства

На логических элементах цифровых микросхем можно строить разные по сложности звуковые генераторы для изучения телеграфной азбуки. Схемы наиболее простых из них, в которых работают элементы ТТЛ, приведены на рис. 104. Самый простой генератор (рис. 104,а) образован двумя элементами, звуковым излучателем (телефон ТОН-2) и одним конденсатором С1. Здесь телефон включен в цепь ООС по постоянному току, что выводит элемент DD1.1 на линейный участок передаточной характеристики, а конденсатор С1 задает требуемую частоту генерации. В этом генераторе можно использовать телефон любой конструкции с сопротивлением катушки в пределах 75 ... 500 Ом. Для получения максимальной громкости необходимо, чтобы частота генерации совпадала с резонансной частотой самого телефона.

В генераторе по схеме на рис. 104,б используется один элемент, для согласования которого с низкоомной динамической головкой служит трансформатор Т1, он же обеспечивает условие самовозбуждения генератора. К среднему выводу первичной обмотки трансформатора подключен конденсатор С1, подбором емкости которого можно изменять частоту. Выходная мощность такого генератора составляет около 15 мВт. В качестве трансформатора Т1 используют выходной трансформатор от транзисторного радиоприемника.

Рис. 103. Монтажная плата автоматического зарядного устройства

Литература: И. А. Нечаев, Массовая Радио Библиотека (МРБ), Выпуск 1172, 1992 год.

Формирователи и генераторы импульсов Справочник по микросхемам ТТЛ и КМОП Любительская Радиоэлектроника



Формирователи и генераторы импульсов

   В цифровых устройствах на микросхемах большую роль играют различные формирователи импульсов - от кнопок и переключателей, из сигналов с пологими фронтами, дифференцирующие цепи, а также мультивибраторы. В данном разделе книги рассмотрены некоторые вопросы построения таких формирователей и генераторов на микросхемах серий КМОП.

Как известно, непосредственная подача сигналов от механических контактов на входы интегральных микросхем допустима не всегда изза так называемого <дребезга> - многократного неконтролируемого замыкания и размыкания контактов в момент их переключения. Если входы, на которые подается сигнал, нечувствительны к дребезгу, например входы установки триггеров и счетчиков, непосредственная подача сигналов допустима (рис. 282). Подача сигналов на счетные входы требует специальных мер по подавлению дребезга, без них возможно многократное срабатывание триггеров и счетчиков.




В устройствах на микросхемах КМОП вполне применимы меры по борьбе с дребезгом, известные из опыта работы с микросхемами ТТЛ, например, включение статического триггера на двух элементах И-НЕ (рис. 283, а, б) или ИЛИ-НЕ. Однако чрезвычайно высокое входное сопротивление микросхем КМОП (порядка сотен и тысяч мегаом) и относительно высокое выходное сопротивление (сотни ом - один килоом) позволяет упростить цепи подавления дребезга, исключив резисторы (рис. 283, в, г). Вариантом схемы рис. 283 (г) является устройство по схеме рис. 283 (д), собранное всего лишь на одном неинвертирующем логическом элементе.

Здесь следует сказать несколько слов о неинвертирующих логических элементах серий КМОП. Большинство логических элементов этих серий являются инвертирующими. Неинвертирующими являются микросхемы К176ПУЗ, К561ПУ4, КР1561ПУ4, К176ПУ5,564ПУ6, К561ПУ8, К561ЛНЗ, К176ЛП2, К561ЛП2, К561ЛП13, К561ЛП14, К176ЛС1, К176ЛС2, К176ЛИ1, КР1561ЛИ2, К561ИК1. Как указывалось выше, микросхемы, содержащие в своем обозначении буквы <ПУ>, служат для согласования микросхем КМОП с микросхемами ТТЛ. По этой причине их выходные токи при подаче на их выходы напряжения питания или соединении выходов с общим проводом в устройстве по схемам рис. 283 (в, г, д) могут достигать многих десятков миллиампер,




что отрицательно сказывается на надежности устройств и может служить мощным источником помех. В мультивибраторах и триггерах Шмитта, описываемых ниже, также невыгодно применять такие микросхемы из-за больших токов, потребляемых ими в процессе плавного изменения входного сигнала. По тем же причинам не рекомендуется в описываемых здесь устройствах использовать инвертирующие микросхемы К176ПУ1, К176ПУ2, К561ЛН1, К561ЛН2.

Поэтому в дальнейшем под неинвертирующим логическим элементом подразумевается или два последовательно включенных любых инвертирующих элемента (кроме отмеченных выше), или микросхема КР1561ЛИ1, или микросхемы К176ЛП2, К561ЛП2, К561ЛП13, К561ЛП14, К176ЛС1, К561ЛС2, К561ИК1. включенные как неинвертирующие элементы. О возможности их использования в качестве неинвертирующих указано в предыдущей главе книги. Иногда удобно в качестве .неинвертирующего элемента использовать свободный триггер микросхемы К176ТМ2 или К561ТМ2 (рис. 284).

Микросхему К176ЛИ1 также можно использовать как неинвертирующий элемент рассматриваемых далее устройств, однако




это не очень удобно, так как в одной микросхеме содержится всего один девятивходовый неинвертирующий элемент И и один инвертор.

Большое входное сопротивление микросхем КМОП позволяет в некоторых случаях обойтись вообще без активных элементов для подавления дребезга. На рис. 285 (а) приведена схема подачи импульсов от кнопки на счетный вход триггера или счетчика. Конденсатор С1 в исходном состоянии заряжен до напряжения питания. При нажатии на кнопку размыкание нормально замкнутого контакта не приведет к изменению напряжения на конденсаторе С1. Первое касание подвижного и нормально разомкнутого контакта приведет к быстрому разря-ду конденсатора С1 и напряжение на нем станет равным нулю. Дальнейший дребезг контактов не приведет к изменению напряжения на конденсаторе. Недостатком схемы является опасность наводок помех на проводник, соединяющий кнопку и вход микросхемы. Если наводки действительно возникают, этот проводник следует заэкранировать.




Все рассмотренные выше схемы подавления дребезга требовали применения переключающих контактов кнопок. Если выполнение этого требования затруднено, возможно использование устройств по схемам рис. 285 (б, в). Цепь на схеме рис. 285 (б) формирует короткий импульс отрицательной полярности (порядка 0,7 мкс на уровне 0,5) в момент первого касания контактов кнопки, в результате чего конденсатор С1 быстро заряжается через резистор R2. Дальнейший дребезг контактов кнопки не влияет на выходное напряжение, так как разряд конденсатора С1 происходит через резистор R1 значительно большей величины.

Если необходимо получить длительность выходного импульса, равную длительности нажатия на кнопку с одной парой контактов, можно использовать подавление дребезга с помощью интегрирующей цепи и триггера Шмитта (рис. 285, в). Дребезг импульса на резисторе R1 сглаживается цепью R2C1. Триггер Шмитта DD1 формирует крутые фронты выходного сигнала.

Для подавления дребезга контактов кнопки с одной парой контактов можно использовать цепь, три варианта схемы которой приведены на рис. 286. Цепь по схеме рис. 286 (а) По функционированию близка интегрирующей цепи и триггеру Шмитта рис. 285 (в). В исходном состоянии на входе и выходе цепи лог. 1. При замыкании кнопки S1 на левой обкладке конденсатора С1 напряжение начинает снижаться и, если постоянная времени R2C1 выбрана достаточно большой, достигает порога переключения элемента DD1.1 после прекращения дребезга Элементы DD1.1 и DD1.2 переключаются, на выходе появляется лог. 0 Положительная обратная связь обеспечивает крутые фронты сигнала на выходе элемента DD1.2. При размыкании контактов переключение происходит аналогично. В результате на выходе цепи формируется импульс, длительность которого соответствует времени замыкания контактов, а фронт и спад импульса несколько задержаны относительно моментов замыкания и размыкания контактов (рис. 286, б).




Если необходимо получить фронты выходного сигнала точно в моменты размыкания или замыкания кнопки, можно использовать варианты цепи по схемам рис. 286 (в, д). Первая из них (рис. 286, в) при замыкании кнопки формирует на выходе лог. О аналогично цепи рис. 286 (а). При размыкании кнопки лог. 1 поступает на нижний по схеме вход элемента DD1.1, оба элемента DD1.1 и DD1.2 переключаются, лог. 1 с выхода элемента DD1.2 через конденсатор С1 поступает на вход элемента DD1.1 и удерживает его во включенном состоянии на время дребезга контактов кнопки S1 (рис. 286, г).

Аналогично работает цепь по схеме рис. 286 (д), однако ее включение происходит при первом замыкании контактов кнопки S1, выключение - после окончания дребезга разомкнувшейся кнопки (рис. 286, е).

Переключатели с взаимовыключением можно построить на основе многостабильного триггера. Вариант схемы переключателя на три положения приведен на рис. 287. При включении питания лог. 0 с разряженного конденсатора С1 через диод VD1 поступает на входы элементов DD1.1 и DD1.2 и выключает их. На их выходах появляются лог. 1, которые, поступая через резисторы R1 и R2 на входы элемента DD1. 3, включают его, и лог. 0 с его выхода удерживает элементы DD1.1 и DD1.2 в выключенном состоянии и после заряда конденсатора С1 через резистор R4. Таким образом, в исходном состоянии на выходах 1 и 2 лог. 1, на выходе 3 - лог. 0.




При нажатии на кнопку SB1 на выходах 2 и 3 появляется лог. 1, на выходе 1 - лог. 0. Аналогично при нажатии на кнопку SB2 лог. 0 появляется на выходе 2, на кнопку SB3 - на выходе 3. Переключение выходных сигналов происходит без дребезга.

При одновременном нажатии двух или трех кнопок на всех трех входах появляется лог. 1, что соответствует отсутствию активных выходных сигналов. При отпускании кнопок лог. 0 появится на выходе, соответствующем последней нажатой кнопке. Однако снятие и появление выходных сигналов при нажатии нескольких кнопок происходит без подавления дребезга.

Недостаток такого переключателя - необходимость применения логических элементов с большим числом входов для построения переключателей на большое число положений. Для переключателя на

четыре положения необходимо четыре трехвходовых элемента И-НЕ (ИЛИ-НЕ), для переключателя на пять положений - пять




четырехвходовых элементов. При большем числе положений переключатели целесообразно строить на других принципах.

На рис. 288 приведена схема переключателя на четыре положения. При включении питания цепь C1R6 устанавливает все триггеры микросхемы DD1 в нулевое состояние. При нажатии любой из кнопок, например SB1, в момент размыкания верхнего по схеме контакта кнопки на вход D1 микросхемы приходит лог. 1, в момент замыкания нижнего контакта на вход С - лог. 0. При размыкании кнопки изменение сигнала на входе С с лог. 0 на лог. 1 установит триггер со входом D1 в единичное состояние, на выходе 1 появится лог. 1. Так работал бы переключатель, если бы не было дребезга контактов. Из-за дребезга единица записывается в триггер при нажатии кнопки.

При нажатии любой другой кнопки после отпускания первой в единичное состояние установится соответствующий ей триггер, а первый триггер сбросится. Если нажать вторую кнопку, не отпуская первой, лог. 1 останется на выходе, соответствующем первой кнопке. Однако если вначале будет отпущена первая кнопка, затем вторая, в момент отпускания второй кнопки лог. 1 появится на выходе, соответствующем второй кнопке.

Переключатель по схеме рис. 288 может быть изготовлен и на большее число положений, его недостатком является необходимость использования переключающих контактов кнопок. Если необходимо изготовить переключатель на большое количество положений при использовании кнопок с одной парой замыкающих контактов, можно воспользоваться схемой рис. 289.

Цепь C1R5 служит для начальной установки в нулевое состояние триггеров микросхем DD3 и DD4. При нажатии любой из кнопок, например SB1, лог. 1 поступает на соответствующий вход одной из микросхем DD3 или DD4, в данном случае на вход D1 микросхемы DD3. Кроме того, лог. 1 через элемент ИЛИ (DD1, DD2.1) поступает на цепь подавления дребезга R6, С2, DD2.2, DD2. 3 и с небольшой задержкой




появляется на входах С микросхем DD3 и DD4. В результате соответствующий триггер устанавливается в единичное состояние и на выходе переключателя появляется лог. 1. В данном случае лог. 1 появится на выходе 1 переключателя.

Если при нажатой кнопке нажать еще одну или несколько кнопок переключателя, изменений в состоянии переключателя не произойдет как при нажатии, так и при отпускании кнопок. Запись в триггеры переключателя возможна только при нажатии кнопки из состояния, в котором все кнопки отпущены.

Принципиально в переключателях по схемам рис. 288 и 289 возможно появление одновременно двух выходных сигналов при одновременном нажатии двух кнопок. Для переключателя по схеме рис. 288 это возможно в том случае, когда при нажатии двух кнопок их подвижные контакты будут одновременно находиться в незамкнутом ни с одним неподвижным контактом состоянии. Для переключателя по схеме рис. 289 одновременное появление двух выходных сигналов произойдет в случае, когда интервал времени между нажатием кнопок будет меньше задержки цепи подавления дребезга.

Для преобразования напряжения из синусоидального или другой формы с плавными фронтами в прямоугольные импульсы с хорошей формой используются триггеры Шмитта (рис. 290). Для этой схемы эффективное значение входного напряжения синусоидальной формы должно составлять от 0,25 до 0,5 напряжения питания.

Описанные в первом разделе триггеры микросхем К561ТЛ1 и КР1561ТЛ1, а также триггер на основе микросхемы К176ЛП1 имеют неизменяемые пороги переключения. При необходимости использования триггеров Шмитта с другими порогами можно строить их, охватывая обратной связью неинвертирующий логический элемент и подавая входной сигнал через резистор (рис. 291). Пороги включения Uвкл и выключения Uвыкл такого триггера можно найти по формулам:

Uвкл= (1 + R1/R2)Uпор

Uвыкл=Uпор-(Uпит-Uпор)R1/R2 где Uпор - пороговое напряжение логическо







го элемента. Обычно пороговое напряжение логических элементов близко к половине напряжения питания, поэтому пороги включения и выключения можно вычислить по формулам:

Uвкл = (1 + R1/R2)Uпит/2;

Uвыкл=(1-R1/R2)Uпит/2.

Ширина петли гистерезиса Uг (разность порогов включения и выключения) не зависит от Uпор и равна:

Uг=UпитR1/R2.

Для формирования коротких импульсов из перепадов на выходах микросхем применяют дифференцирующие цепи. На рис. 292 (а) показана дифференцирующая цепь для получения импульса по фронту входного импульса положительной полярности, на рис. 292 (б) - по спаду. Диоды VD1 и VD2 являются защитными и входят в состав микросхем серий К561, КР1561,564 и серии К176 выпуска последних лет. Как указывалось в первом разделе, в микросхемах серии К176 старых выпусков установлен только один диод - стабилитрон VD2 с напряжением включения порядка 30 В.

Резистор R2 служит для ограничения входного тока через конденсатор СГи входные диоды VD1 и VD2. Нагружая микросхему - источник сигнала, этот ток увеличивает длительность фронта на выходе микросхемы - источника, а ток более 20 мА, текущий через защитные




диоды, может привести к порче микросхем, подключенных ко входу и выходу дифференцирующей цепочки, особенно при питании устройства от источника питания с напряжением более 9 В. Сопротивление резистора R2 выбирают порядка 3...10 кОм, если напряжение питания менее 9 В и увеличение нагрузки на микросхему - источник сигнала не является принципиальным, этот резистор не ставят.




Эффективная длительность импульсов на выходе дифференцирующей цепочки 0,7R1C1, длительность спада - 2R1C1.

В радиолюбительских конструкциях для формирования коротких импульсов из перепадов можно встретить так называемую RCD-цепь, схема одного из вариантов которой приведена на рис. 293, иногда она используется без диода. Такая цепь по результату своей работы эквивалентна простейшей дифференцирующей цепочке, но сложнее ее, не имеет никаких преимуществ и поэтому не может быть рекомендована к применению.

В этом отношении интересна цепь по схеме рис. 294, формирующая короткие выходные импульсы по фронту и спаду входного. Длительность импульсов на выходе формирователей по схемам рис. 293 и 294 такая же, как и для дифференцирующей цепочки, - 0.7R1C1.

Импульсы с фронтами или спадами длительностью более 10 мкс, поступая на входы микросхем КМОП, могут вызывать их генерацию, неустойчивую работу триггеров и счетчиков, поэтому при необходи-мости получения импульсов с длительностью более 10 мкс после диф(ференицуюшей цепочки целесообразно установить триггер Шмитта.

Другим решением для формирования длительных импульсов является применение ждущих мультивибраторов.

Описанные выше ждущие мультивибраторы КР1561АГ1 не всегда доступны, а если в устройстве нужен всего один ждущий мультивибратор, его тем более удобно собрать на логических элементах. На рис. 295 при-




ведена основная схема ждущего мультивибратора на элементах И-НЕ, запускаемого спадом положительного импульса. В исходном состоянии конденсатор С2 разряжен, на обоих входах элемента DD1.1 и на выходе элемента DD1.2 лог. 1. При поступлении с выхода дифференцирующей цепочки короткого импульса отрицательной полярности элемент DD1.1 выключается (рис. 296), DD1.2 включается и на его выходе появляется лог. 0. Спад напряжения с выхода элемента DD1.2 через конденсатор С2 передается на вход элемента DD1.1 и поддерживает его в выключенном состоянии. Конденсатор С2 начинает заряжаться током через резистор R2 от нуля до напряжения питания. Когда напряжение на левой по схеме обкладке конденсатора С2 достигнет порога включения элемента DD1.1, он включится, на выходе элемента DD1.2 напряжение начнет повышаться, это повышение, передаваясь через С2 на вход DD1.1, вызовет лавинообразный




процесс переключения обоих элементов. Диод VD1 необходим, если требуется быстрое восстановление исходного состояния ждущего мультивибратора. Он не нужен, если используются элементы микросхем серий К561, КР1561, 564 или К176 с двумя защитными диодами, так как диоды входят в их состав.

В радиолюбительских конструкциях распространен ждущий мультивибратор по схеме рис. 297. При запуске мультивибратора коротким импульсом отрицательной полярности оба инвертора переключаются и напряжение на входе инвертора DD2 начинает снижаться по экспоненте, стремясь в пределе к нулю (рис. 298). Когда оно приближается к порогу переключения инвертора DD2, напряжение на его выходе начинает плавно повышаться, и когда оно достигнет порога переключения элемента DD1, напряжение на его выходе начинает снижаться, замыкается положительная обратная связь, возникает лавинообразный процесс переключения элементов мультивибратора.

Нетрудно видеть, что спад импульса, сформированного таким ждущим мультивибратором на выходе DD2, имеет затянутый участок, сигнал с этого выхода использовать нежелательно, следует использовать импульсы с выхода элемента DD1.




Иногда в радиолюбительских конструкциях можно встретить случаи запуска ждущего мультивибратора, собранного по схеме рис. 297, импульсом, длительность которого превышает длительность выходного импульса, без дифференцирующей цепи на входе. В этом случае устройство формирует выходной импульс соответствующей длительности с пологим спадом (рис. 299, г). Однако положительная обратная связь не замыкается, соединение выхода инвертора DD2 со входом DD1 никакой роли не играет. При таком запуске устройство эквивалентно двум инверторам, между которыми включена дифференцирующая цепь. Более целесообразно применить описанный выше ждущий мультивибратор, собранный по схеме рис. 295. В нем импульс на выходе DD1.2 не имеет затянутых фронтов (рис. 296), входной импульс для DD1.1, как для ждущего мультивибратора по схеме рис. 297, должен быть короче выходного.

Использование микросхем, которые могут работать в качестве логических неинвертирующих элементов И или ИЛИ, позволяет упростить схемы ждущих мультивибраторов. На рис. 300 (а) приведена схема ждущего мультивибратора на одном логическом элементе ИЛИ из микросхемы К561ЛС2, на оба управляющих входа которой подано напряжение питания. На рис. 300 (б) проиллюстрирована




возможность стробирования запуска четырех ждущих мультивибраторов на микросхеме К561ЛС2. Мультивибратор может запуститься лишь при подаче на вход Строб лог. 1 и фронта положительного импульса на вход запуска. Генерируемый импульс может быть оборван подачей лог. 0 на вход Срыв.

Большой гибкостью в отношении своего запуска обладают ждущие мультивибраторы нa JK- и D-триггерах. Устройства по схеме рис. 301 могут быть запущены или коротким импульсом, подаваемым на вход S триггера, или фронтом положительного импульса, подаваемого на вход С. Лог. 1, появляющаяся на прямом выходе триггера при запуске, через резистор R1 начинает заряжать конденсатор С1. Когда напряжение на конденсаторе достигнет порога переключения триггера по входу R, триггер переключится в исходное состояние. Диод VD1 служит для ускорения разряда конденсатора и восстановления исходного состояния, во многих случаях он может быть исключен. Длительность импульсов для ждущего мультивибратора определяется по той же формуле> что и для дифференцирующей цепочки.




Длительность импульсов, подаваемых на вход S триггеров для запуска мультивибраторов, должна быть меньше длительности формируемых импульсов. По входам С мультивибраторы запускаются по фронтам импульсов независимо от их длительности. Недостаток ждущих мультивибраторов, собранных по схемам рис. 301, - большая длительность спадов формируемых на обоих выходах импульсов, приводящая к неодновременному переключению элементов, подключенных к ним. Во всех описанных выше мультивибраторах возможно применение полярных конденсаторов.

Если в ждущих мультивибраторах на JK- и D-триггерах левый по схеме вывод конденсатора отключить от общего провода и подключить к инверсному выходу триггера (рис. 302), можно существенно уменьшить длительность спада формируемого импульса на инверсном выходе триггера. В этих ждущих мультивибраторах нельзя, однако. применять полярные кондесаторы.




Малая длительность спада на инверсном выходе триггера объясняется тем, что положительная обратная связь замыкается через времязадающий конденсатор при незначительном возрастании напряжения на этом выходе, а не когда оно достигнет порога переключения элемента.

Все же, если не требуется возможность запуска ждущего мультивибратора по двум входам, из которых один чувствителен именно к фронту импульса, применять ждущие мультивибраторы на JK-и D-триггерах нецелесообразно. Более того, если можно обойтись дифференцирующей цепочкой, никакой ждущий мультивибратор лучше не использовать вообще.

Широко используемая схема простого генератора импульсов (мультивибратора) приведена на рис. 303. Работа такого мультивибратора несколько различается для случаев применения в них микросхем серии К176 с одним защитным диодом или серии К176 и остальных серий с двумя диодами.

Форма колебаний в генераторе на микросхемах с одним диодом приведена на рис. 304. Верхняя диаграмма показывает зависимость от времени напряжения на левой обкладке конденсатора, нижняя -на выходе генератора. Спад напряжения




с выхода элемента DD2, поступая на вход элемента DD1 через конденсатор С1 и резистор R2, ограничивается входным диодом на уровне, близком к лог. О, после чего начинается заряд конденсатора через резистор R1, повышающий напряжение на левой обкладке конденсатора. Время его заряда до порогового напряжения примерно равно 0.7R1C1. Лавинообразный процесс переключения элементов приведет к передаче с выхода элемента DD2 на вход элемента DD1 положительного перепада напряжения с амплитудой, равной напряжению питания. Перезаряд конденсатора С1 в сторону уменьшения напряжения на левой обкладке начнется от напряжения Uпит + Uпор , в результате чего на этот процесс уйдет большее время - около 1,1R1C1. Полный период колебаний составит 1.8R1C1, частота - 0,55/R1CI.

Если в генератор установлены микросхемы с двумя защитными диодами, длительность обоих процессов перезаряда конденсатора будет одинаковой - 0.7R1C1, полный период - 1.4R1C1, частота - 0,7/R1C1.

Резистор R2 нужен, как и в дифференцирующих цепочках, для ограничения тока через входные диоды и уменьшения нагрузки на элемент DD2. Если его величина значительно меньше, чем у резистора R 1, он на частоту генерации не влияет. При соизмеримых величинах R1 и R2 частота генерации несколько снижается по сравнению с рассчитанной по приведенным выше формулам. Часто резистор R2 не ставят или устанавливают последовательно с конденсатором С1.







Хорошо известна также схема мультивибратора на двух инверторах (рис. 305), но частота генерации в нем менее стабильна.

Приведенное выше описание работы мультивибратора опиралось на идеализированную модель инвертора, в котором выходной сигнал равен напряжению питания, пока входное напряжение меньше порога переключения, и равно нулю, если входное напряжение выше порога. Однако в реальных микросхемах есть более или менее протяженный участок зависимости выходного напряжения от входного, на котором плавное изменение входного сигнала приводит к плавному изменению выходного (рис. 161). Он хорошо заметен в инверторах микросхемы К561ЛН2, элементах ИЛИ-НЕ серии К561, инверторах генераторов микросхем К176ИЕ5, К176ИЕ12, К176ИЕ18. В большинстве микросхем серии К176 и всех микросхемах серии КР1561 имеется два дополнительных инвертора, которые делают передаточную характеристику очень резкой, иногда даже гистерезисной. Наличие плавного участка и приводит к различию в работе генераторов по схемам рис. 303 и 305.

Рассмотрим подробно работу генератора по схеме рис. 303 на элементах с двумя защитными диодами с момента, когда на входе инвертора DD1 напряжение равно нулю. В этом случае на выходе инвертора DD2 напряжение также равно нулю, а на выходе DD3 - напряжению питания. Конденсатор С1 заряжается через резистор R1 по экспоненте, напряжение на его левой обкладке при этом стремится в пределе к напряжению питания (рис. 306, а). Когда напряжение на входе DD1 подойдет к порогу переключения, напряжение на выходе DD1 начнет плавно снижаться (рис. 306, б) и когда оно приблизится к порогу переключения инвертора DD2, напряжение на выходе DD2 начнет повышаться (рис. 306, в). Небольшое повышение напряжения на выходе инвертора DD2 передастся через конденсатор С1 на вход DD1, что вызовет лавинообразный процесс переключения всех инверторов генератора. Напряжение на выходе инвертора DD3 станет равным

нулю, на входе DD1 несколько превысит напряжение питания (оно будет ограничено входным защитным диодом инвертора), начнется аналогичный рассмотренному выше процесс перезаряда конденсатора с плавным уменьшением напряжения на входе DD1.

Если рассмотреть процессы в генераторе по схеме рис. 305 с того же момента, можно заметить, что вначале заряд конденсатора С1 происходит аналогично (рис. 307, а). Отличие начинается тогда, когда напряжение на выходе инвертора DD1 начинает уменьшаться (рис. 307, б). Уменьшение напряжения на выходе DD1 приведет к уменьшению напряжения на резисторе R1, что уменьшает скорость перезаряда конденсатора. Отрицательная обратная




связь через резистор R1 стремится установить напряжения на входе и выходе инвертора DD1 равными, в результате чего скорость изменения напряжения на выходе инвертора DD1 уменьшается и на спаде импульса появляется характерная ступенька. Если порог переключения инвертора DD2 равен порогу переключения инвертора DD1, при приближении напряжения на выходе DD1 к этому порогу начнется повышение напряжения на выходе DD2 (рис. 307, в), что вызовет лавинообразный процесс переключения обоих инверторов генератора.

Нетрудно видеть, что при тех же параметрах времязадающей RC-цепи период колебаний в генераторе по схеме рис. 305 будет несколько больше, чем у генератора по схеме рис. 303, а стабильность периода - хуже, так как напряжение на входе DD1 перед началом лавинообразного процесса меняется более плавно, и небольшие изменения порогового напряжения одного инвертора относительно другого приведут к значительному изменению периода работы генератора. Более того, при значительном отличии порогов переключения инверторов (а в микросхемах КМОП диапазон положения порога переключения составляет от 1/3 до 2/3 напряжения питания) генератор может вообще не заработать - напряжение на выходе первого инвертора за счет отрицательной обратной связи через резистор R1 застабилизируется на уровне его порога переключения, при этом оно будет находиться вне зоны переключения второго инвертора, положительная обратная связь через конденсатор С1 не замкнется, и инвертор DD2 не переключится. Поэтому в генераторе

по схеме рис. 305 следует всегда использовать инверторы одной микросхемы. Для генератора по схеме рис. 303 разброс порогов переключения инверторов не играет никакой роли, и инверторы могут быть из разных микросхем.

Поскольку процесс переключения инверторов в генераторе по схеме рис. 305 длится большее время, потребляемый этим генератором от источника питания ток больше.

Из рассмотрения работы генераторов следует важный практический вывод - выходной сигнал нежелательно снимать с выхода инвертора, к входу которого подключены времязадающие конденсатор и резистор (DD1). Фронты импульсов на этом выходе затянуты, кроме того, в генераторе по схеме рис. 305 на фронтах на этом выходе имеется ступенька, и их использование может привести к неодновременному срабатыванию элементов, подключенных к этому выходу, изза разброса порогов переключения микросхем. Кроме того, для триг-геров и счетчиков техническими условиями длительность фронтов импульсов, подаваемых на счетный вход, ограничена сверху, и подача затянутых фронтов на них недопустима. Эта рекомендация относится и к другим схемам генераторов и ждущих мультивибраторов.

Следует отметить, что из-за емкостной нагрузки несколько затягиваются фронты импульсов также на тех выходах элементов генераторов и ждущих мультивибраторов, к которым подключены времязадающие конденсаторы (DD2 на рис. 303 и 305). Поэтому выходные импульсы генератора по схеме рис. 303 лучше брать с выхода DD3, в любим генераторе или ждущем мультивибраторе устранить такое затягивание фронта можно включением последовательно с конденсатором или с входом DD1 резистора с сопротивлением 5. ..10 кОм.




В генераторе на трех инверторах (рис. 303) два из них (DD1.1 и DD1.2) можно заменить на повторитель сигнала. Удобно использовать микросхему К561ЛП2, поскольку каждый ее элемент может работать или как повторитель сигнала при соединении второго входа с общим проводом, или как инвертор при подаче на второй вход напряжения источника питания (рис. 308).

Отметим также, что если в качестве первого инвертора в генераторах по схемам рис. 303 и 305 ис-

пользовать триггер Шмитта, их работа и параметры различаться не будут - при достижении напряжения на входе инвертора DD1 соответствующего порога переключения он скачкообразно переключается, что приводит к четкому переключению последующих инверторов (рис. 309).

Для построения генераторов очень удобны элементы микросхем, имеющие прямые и инверсные выходы и непосредственное прохождение сигнала со входа на эти выходы. На рис. 310 (а) приведена схема генератора на элементе микросхемы К176ПУ5, на рис. 310 (б) - на части микросхемы К561ТМЗ. По этим схемам можно строить до четырех генераторов на одной микросхеме. В схеме рис. 310 (а) оба вывода питания микросхемы К176ПУ5 (15 и 16) должны быть объединены, на них подано напряжение 5...10 В. В устройстве по рис. 310 (б) входы С1 и С2 могут использоваться для блокировки работы генераторов при подаче на один из них низкого уровня, на другой - высокого.




На рис. 311 приведена схема генератора, удобного в тех случаях, когда необходимо получить сетку частот, переключаемых при помощи набора резисторов, и подстройку частот этой сетки пои сохранении отношений частот (частотного строя). Переключателем SA1 можно выбрать любой из резисторов R4 - Rп, задающих частоту, а подстроить частоту можно переменным резистором R2, при этом любая подстройка резистором R2 будет приводить к одинаковому относительному изменению любой из частот, выбранной переключателем. При смещении движка резистора R2 вверх по схеме уменьшаются перепады напряжения, передаваемые через конденсатор С1 на вход элемента DD 1, скорость перезарядки конденсатора при этом не меняется, поэтому частота импульсов увеличивается. Резистор R1 необходим для установки диапазона регулирования частоты резистором R2, этот диапазон может быть установлен от единиц процентов до нескольких десятков и даже ста раз.







Для того чтобы регулировка частоты при помощи резистора R2 была эффективной, необходимо исключить ограничение перепадов напряжения, передаваемых через конденсатор С1, которое существует в традиционных схемах генераторов, на входных диодах элемента DD1. Для этого установлен резистор R3, его сопротивление должно быть равно сумме сопротивлений резисторов R1 и R2 или несколько больше, чтобы по крайней мере в 2 раза уменьшить величину перепада. При меньшей величине или отсутствии R3 частота практически не изменяется, если сопротивление нижней по схеме части резистора R2 в сумме с R3 меньше сопротивления верхней части R2 в сумме с R1.

Чтобы сохранить строй при регулировке частоты, сопротивление резистора R3 должно быть в несколько десятков раз меньше, чем резисторов R4 - Rп. Для облегчения выполнения этого условия между выходом элемента DD2 и резистором R3 можно установить эмиттерный повторитель на транзисторе р-n-р. Верхний вывод резистора R1 можно подключить И к общему проводу, но нагрузочная способность микросхем КМОП, так же как ТТЛ, в единичном состоянии ниже, чем в нулевом, поэтому выполнение указанного выше условия в этом случае затруднено. Ориентировочные значения сопротивлений резисторов: R1 в сумме с R2 и R3 не менее 5 кОм, R1 - более 0,01R2, R4 -Rп - в 30 и более раз больше суммы R1 и R2. При наличии эмиттерного повторителя номиналы всех резисторов можно уменьшить в 10 раз.

Данный генератор удобно использовать для модуляции частоты импульсов, если на верхний по схеме вывод резистора R1 подать управляющее переменное напряжение.

На рис. 312 (а) приведена схема генератора, в котором можно отдельно регулировать длительность импульса и паузу между импульсами. В генераторе по схеме рис. 312 (б) можно в широких пределах регулировать скважность импульсов, практически не изменяя их частоту.




Запуск любого генератора и его останов можно производить установкой в качестве любого из DD1 - DD3 какого-либо двухвходового логического элемента (И-НЕ, ИЛИ-НЕ, Исключающее ИЛИ) и подачей на его второй вход управляющего сигнала.

На рис. 313 приведена схема генератора, формирующего пачки импульсов с частотой заполнения 1000 Гц, частота повторения пачек - около 1 Гц, длительность - 0,5 с. Генерация пачек происходит лишь при подаче лог. 1 на вход Запуск генератора. Первый импульс первой пачки появляется сразу после подачи разрешающего сигнала.




На рис. 314 приведена схема генератора, генерирующего на своем выходе импульсы, задержанные относительно момента подачи разрешающего сигнала. Все генерируемые на Вых. 1 генератора импульсы имеют одинаковую длительность. Если сигнал разрешения снимается до окончания очередного импульса, импульс генерируется полностью. На Вых. 2 импульсы появляются сразу после подачи разрешающего сигнала, но последний импульс может быть неполной длительности.




Если необходимо совместить выдачу импульсов сразу после сигнала разрешения с обеспечением полной длительности последнего импульса независимо от момента снятия импульса разрешения, можно использовать генератор по схеме рис. 315 (а).

Особенность этого генератора - его универсальность. Если входной запускающий импульс отрицательной полярности имеет длительность, меньшую периода колебаний генератора, на его выходах




сформируется один импульс, то есть генератор действует как ждущий мультивибратор. При подаче входного импульса с длительностью, превышающей период, будет сформировано несколько импульсов полной длительности (рис. 315, б).

Простой управляемый генератор можно собрать на основе триггера Шмитта микросхемы К561ТЛ1 или КР1561ТЛ1 по схеме рис. 316 (неуправляемый - на триггере рис. 275). При лог. 0 на входе Запуск на выходе - лог. 1. При подаче на




вход Запуск лог. 1 на выходе появляется лог. 0, начинается разряд конденсатора С1. Когда напряжение на нем доходит до нижнего порога переключения, на выходе появляется лог. 1 и начинается заряд конденсатора до верхнего порога переключения. Особенностью генератора является отсутствие резких бросков тока на начальных участках перезаряда конденсатора, характерных для описанных выше генераторов.

Триггеры Шмитта целесообразно также использовать в цепях установки начального состояния цифровых устройств в тех случаях, когда постоянная времени установления выходного напряжения источника питания велика и необходимо обеспечить большую длитель-




ность импульса сброса и его крутой спад (рис. 317).

При необходимости можно собрать генератор из двух ждущих мультивибраторов одной микросхемы КР1561АГ1, схема такого автогенератора приведена на рис. 318 (без времязадающих цепей). Времязадаюшая RC-цепь ждущего мультивибратора DD1.1 определяет




длительность положительных импульсов на выходе 1, RC-цепь, подключенная к DD1.2, - длительность паузы между ними.

При необходимости получения колебаний с частотой 100 Гц и менее для уменьшения габаритов применяемых конденсаторов удобно использовать задающий генератор на относительно высокую частоту с последующим делением частоты многоразрядным делителем К176ИЕ5, К176ИЕ12, К176ИЕ18, К561ИЕ16, КР1561ИЕ20. Особенно удобны для такого варианта первые три микросхемы, так как они содержат необходимые для построения задающего генератора элементы. На рис. 319 приведена схема генератора на микросхеме К176ИЕ5. Задающий генератор собран на логических элементах DD1.1 и DD1.2, его схема эквивалентна схеме рис. 303. Выход задающего генератора внутри микросхемы подключен к делителю частоты на 512 DD1.3. Микросхема имеет еще один делитель частоты на 32 и 64 DD1. 4. Вход этого делителя может быть подключен или к выходу задающего генератора F, или к выходу первого делителя, в последнем случае частота на выходе 15 будет в 32768 раз меньше частоты задающего генератора.

Схема RC-генератора на микросхеме К176ИЕ12 приведена на рис. 320. Задающий генератор по схеме рис. 305 на инверторах DD1.1 и DD1.2 подключен ко входу делителя DD1.3, коэффициент деления которого составляет 32768. Делитель также имеет выходы, частота импульсов на которых меньше частоты задающего генератора в 32,256, 16384 раз. Импульсы с частотой F/256 выведены на четыре выхода, их







фазовые соотношения для частоты задающего генератора 32768 Гц приведены на рис. 204. При их использовании следует помнить о коротких <просечках> на выходах Т1 и ТЗ, также показанных на рис. 204.

Микросхема имеет еще один счетчик с коэффициентом деления, равным 60. Его вход может быть подключен как к задающему генератору, так и к любому выходу первого счетчика. При подключении его к выходу S1 частота импульсов на выходе второго делителя будет в 196608 раз меньше частоты задающего генератора.

Хотя стабильность частоты RC-генераторов на микросхемах КМОП довольно высока (особенно в сравнении с генераторами на микросхемах ТТЛ), в ряде случаев более удобно применить кварцевый генератор с последующим делением частоты до необходимого уровня. Такой вариант получения необходимой частоты обеспечит не только высокую стабильность, но и исключит необходимость в подстроечных элементах, а габариты и стоимость кварцевого резонатора на 32768 Гц для наручных часов меньше, чем хорошего металлопленочного конденсатора.




Если частоты на выходах микросхем К176ИЕ5 или К176ИЕ12 соответствуют необходимым, целесообразно использовать именно их с их встроенными инверторами для кварцевого генератора. Если же в качестве делителя нельзя использовать указанные микросхемы, в кварцевом генераторе необходимо применить инвертор из микросхемы малой степени интеграции. Опыт показывает, что далеко не каждый инвертор работает в кварцевом генераторе по стандартной схеме рис. 321. Хорошо зарекомендовали себя элементы микросхем К561ЛА7 и К561ЛЕ5, совсем не работают микросхемы К176ЛА7 и К176ЛЕ5. Микросхема К561ЛП2 очень удобна для построения различных генераторов и формирователей, однако внутренняя структура элементов микросхемы несимметрична относительно двух ее входов и в кварцевом генераторе ее элементы могут работать лишь при соединении с источником питания выводов 2,5,9 или 12. Кроме того, для улучшения формы выходного сигнала в генераторе по схеме рис. 321 с использованием микросхемы К561ЛП2 сопротивление резистора R2 целесообразно уменьшить до 180 кОм.

Микросхемы, содержащие счетчики с большим коэффициентом деления, могут с успехом использоваться и для построения ждущих мультивибраторов с большой длительностью импульсов при малой емкости используемых конденсаторов. 11 - два импульса и так далее (рис. 323).

Поскольку формирование выходного импульса всегда начинается из одного и того же состояния задающего генератора, исключается







случайная погрешность длительности импульса, связанная с неопределенностью фазы генератора.

Ждущий мультивибратор можно собрать всего на одной микросхеме К176ИЕ5 (рис. 324). Работает этот ждущий мультивибратор так же, как и описанный выше, но генератор собран на инверторах, предназначенных для кварцевого генератора микросхемы. Для запрета его работы лог. 1 с выхода 15 микросхемы подается на вход цепочки инверторов генератора через диод VD1. При подаче импульса на вход запуска лог. 0 с выхода 15 микросхемы закрывает диод VD1, и он не мешает нормальной работе генератора.

Длительность формируемого импульса ждущего мультивибратора по схеме рис. 324 составляет 2^14 периода задающего генератора.

Так же, как и в описанном выше ждущем мультивибраторе, на предпоследнем выходе счетчика 14 формируется импульс положительной полярности вдвое меньшей длительности, на выходе 9 - пачка из 32 импульсов.

При необходимости кварцевой стабилизации длительности формируемых импульсов следует воспользоваться схемой рис. 325, поскольку включать и выключать кварцевый генератор так, как RC-генератор, нельзя. К сожалению, ждущему мультивибратору по схеме рис. 325 присуща случайная погрешность длительности импульса порядка




периода кварцевого генератора. При использовании в этой схеме в качестве DD1 микросхемы К176ИЕ5, К176ИЕ12, К176ИЕ18 сигнал с выхода элемента DD1.2 следует подавать на входы Z этих микросхем. Описанным выше ждущим мультивибраторам с делением частоты свойственен недостаток, связанный с тем, что при подаче питания они вырабатывают на своем выходе импульс неопределенной длительности, не превышающий, однако, длительности импульса, на который он рассчитан.

Если длительность запускающего импульса не превышает половины периода задающего генератора, дифференцирующая цепочка в пусковой цепи описанных выше ждущих мультивибраторов не нужна.

Ждущим мультивибраторам с делением частоты также присуще свойство перезапуска, аналогично микросхеме КР1561АГ1, - если во время формирования выходного импульса придет очередной запускающий, отсчет длительности импульса начнется заново от последнего запускающего импульса.

Сопротивление резисторов, входящих в дифференцирующие цепи, во времязадающие цепи всех описанных в разделе мультивибраторов и генераторов следует выбирать так, чтобы токи через них не слишком нагружали микросхемы-источники сигнала, - не менее нескольких десятков килоом. Сверху сопротивления этих резисторов ограничены величиной порядка десятков мегаом из-за возможных утечек монтажных плат. Емкость конденсаторов указанных цепей должна существенно превышать емкость монтажа и входную емкость микросхем, то есть, как правило, быть не менее 100 пФ.

При подаче на вход микросхемы сигнала через конденсатор последовательно со входом микросхемы ограничительный резистор можно не ставить, если ток через ограничительные диоды при переходных процессах не превысит 20 мА, например при подаче сигналов от стандартных микросхем КМОП при напряжении питания менее 9 В. Если напряжение питания больше 9 В или сигналы на дифференцирующие цепи подаются с выходов микросхем КМОП с повышенной нагрузочной способностью или от других низкоомных источников сигнала, последовательно со входом следует установить ограничительный резистор сопротивлением 3...10 кОм.

При разработке генераторов и ждущих мультивибраторов следует в непосредственной близости от используемых микросхем установить керамический блокировочный конденсатор емкостью не менее 0,022 мкФ, это исключит возможность появления паразитной высокочастотной генерации, иногда возникающей при плавном переключении микросхем и отсутствии блокировочных конденсаторов.

Микросхема К561ЛЕ5 (К176ЛЕ5) » Вот схема!


Микросхема — К561ЛЕ5 (К176ЛЕ5), которая содержит четыре элемента "2ИЛИ-НЕ". Вспомним чем отличаются эти элементы: если на, хотя бы один вход элемента И-НЕ поступает логический ноль, то на его выходе будет единица независимо от того что происходит на его остальных входах. То есть решающую роль играет ноль на входе.

Таким образом элементы И-НЕ и ИЛИ-НЕ работают по сходному принципу, но имеют противоположные функции.

Рассмотрим это явление на примере простого реле времени. Наше реле времени было выполнено на двух элементах 2И-НЕ микросхемы К561ЛА7. Это был мультивибратор, который вырабатывал импульсы только тогда, когда на вывод 2 элемента D1.1 поступает высокий (единичный) логический уровень. Цепь из конденсатора С2 и двух резисторов R3 и R4 превращает этот мультивибратор в реле времени, поскольку единица на С2 появляется только после того как С2 зарядится через эти резисторы, а на это уходит время, прямо-пропорциональное суммарному сопротивлению резисторов.

Теперь сделаем точно такое же реле времени на микросхеме К561ЛЕ5 (К176ЛЕ5) как показано на рисунке 1. Здесь тоже управляемый мультивибратор, но разница в том, что поскольку И-НЕ и ИЛИ-НЕ имеют противоположные функции, то мультивибратор будет вырабатывать импульсы только тогда, когда на вывод 2 элемента D1.1 будет поступать нуль (в варианте на К561ЛА7 нужно чтобы там была единица).

Поэтому конденсатор С2 перемещается наверх — к плюсовой шине питания, а резисторы R4 и R3 опускаются вниз — к минусовой цепи питания. Времязадающая RC-цепь, как бы переворачивается. Теперь конденсатор будет заряжаться не до единицы, а наооборот до нуля. Смотрите, пока он разряжен (или замкнуты контакты S1) напряжение на нем не велико, и составляет небольшую долю от напряжения питания, при этом основная большая доля напряжения питания падает на резисторах R3 и R4.

И в точке соединения этих резисторов с С2 напряжение по уровню соответствует уровню логической единицы. Конденсатор С2 заряжается, постепенно, через резисторы R3 и R4 и доля напряжения на нем растет, а доля напряжения на резисторах падает. И в какой-то момент напряжение на С2 будет значительно больше чем на R3 и R4, на столько, что напряжение на резисторах будет соответствовать логическому нулю. В этот момент мультивибратор запустится и из динамика раздастся звук.

Мы изучали одновибратор и RS-триггер на К561ЛА7. Теперь выполним те же самые вещи, но на К561ЛЕ5 (К176ЛЕ5). Начнем с одновибратора. На рисунке 1 прошлого занятия изображена схема одновибратора на двух элементах 2И-НЕ. На вход одновибратора при помощи кнопки S1 мы подавали произвольный короткий импульс, а на выходе (вывод 4 D1.2) получался тоже отрицательный импульс, но его длительность строго фиксированная, и зависит от номиналов С1 и R2.

Рис.2
Посмотрите на схему точно такого же одновибратора на микросхеме К561ЛЕ5 (К176ЛЕ5) — рисунок 2. Обратите внимание, схема как бы перевернулась. S1 переместилась вверх, a R1 вниз. Изменилась полярность С1 и подключение R2. Теперь на вход одновибратора нужно подавать не отрицательный а положительный импульс, и на выходе тоже будет положительный импульс, но его длительность, так же как и одновибраторе на К561ЛА7, будет зависеть от С1 и R2.

Посмотрим что происходит когда мы кратковременно нажмем на S1. В этот момент на выводе 2 D1.1 появится короткий положительный импульс (диаграмма 2D1). В этот момент, поскольку на выводе 4 D1.2 нуль, на выходе D1.1 уровень изменится на нулевой (диаграмма 3D1) и конденсатор С1 начнет заряжаться через R2, но пока он еще не заряжен напряжение на входах D1.2 будет близким к нулю (диаграмма 5,6D1).

В этот момент на выходе D1.2 будет единица, которая поступит на вход 1 D1.1 и будет удерживать его в состоянии с нулем на выходе пока С1 не зарядится через R2. Как только С1 зарядится до уровня единицы элемент D1.2 перейдет в исходное состояние (на его выходе будет ноль). А поскольку S1 мы не нажимаем то и на обеих входах D1.1 будет нули, а на его входе — единица. С1 станет разряжаться через R2 и схема вернется в исходное состояние.

Если сравнить диаграммы одновибратора на ИЛИ-НЕ (сегодняшние) с диаграммами на И-НЕ (прошлое занятие) то видно что они как бы перевернуты относительно друг друга. Так и есть, ведь функции И и ИЛИ противоположны.

Теперь сделаем RS-триггер на элементах 2ИЛИ-НЕ микросхемы К561ЛЕ5 (К176ЛЕ5). Вспомним схему триггера на К561ЛА7. У RS-триггера были два входа, на которые при помощи кнопок S1 и S2 подавались отрицательные импульсы. То есть, пока на входы ничего не поступает на них через резисторы R1 и R2 подаются единичные уровни, а когда нужно переключить триггер в противоположное состояние на один из его входов подается логический нуль при помощи одной из кнопок.

Так кратковременно нажимая кнопки S1 и S2 можно было переключать светодиоды подключенные на выходах триггера. Значит для управления RS-триггером на элементах И-НЕ требуются подача на его входы нулевых логических уровней.

Возможно вы уже догадались, — триггер построенный на элементах ИЛИ-НЕ будет реагировать не на нулевые, а на единичные сигналы, поступающие на его входы. Схема RS-триггера на микросхеме К561ЛЕ5 (К176ЛЕ5) показана на рисунке 4. Предположим в исходном состоянии на выходе элемента D1. 1 единица и это подтверждает горение светодиода VD1.

Генераторы

Автогенераторы повышенной стабильности

Приведены практические схемы

"Радио"

1965

10

Василькевич И.

Простые генераторы на микросхемах

(Дополнение в №1 1980г. Стр 63). Три схемы генераторов на TTL логике и транзисторах

"Радио"

1979

7

Овечкин М.

Генератор напряжения трапецидальной формы

На ОУ

"В помощь радиолюбителю"

1980

69

Ординарцев В.

Кварцевые генераторы

Теория, расчеты, практические схемы.

"В помощь радиолюбителю"

1981

75

Дьяков А.

Термостатированный кварцевый генератор

На 6 транзисторах, датчик - ММТ-6

"Радио"

1981

9

Тюлиев Н.

Генераторы импульсов на цифровых микросхемах

Описание различных генераторов на ТТЛ логике.

"В помощь радиолюбителю"

1982

76

Минделевич С.

Генераторы на микросхеме К122УН1

Приведено описание МС, ее принципиальная схема, цоколевка, схемы использования в качестве генератора.

"В помощь радиолюбителю"

1983

84

Аристов А.

Простейший генератор звуковой частоты

(Дополнение в №7 1984г стр.39). На двух транзисторах. Работает на частоте механического резонанса капсюля.

"Радио"

1983

11

Приймак Д.

RC-генератор на К176ИЕ5

Способы включения с RC-цепочкой и с перестройкой переменным конденсатором

"Радио"

1987

10

Поляков В. (RA3AAE)

Инфранизкочастотный мультивибратор-автомат

(Дополнения в №10 1987г стр.58). На КП303Вх2, КТ315Вх2, нагрузка - реле.

"Радио"

1987

4

Попов А.

Релаксационный RL-генератор

Описание работы, несколько схем.

"В помощь радиолюбителю"

1990

106

Приймак Д.

Числоимпульсный генератор

Формирует заданное число импульсов. К176ЛА9, К176ИЕ2

"Радио"

1990

2

Вздорнов А.

Генератор прямоугольных импульсов инфранизкой частоты на КР512ПС10

(Дополнения в №5 1992г стр.59). Структурная схема МС, цоклевка, использование

"Радио"

1991

12

Иванов А.

RC-генератор на К157ДА1

"Радио"

1992

7

Алексеев Д.

Формирователь пачек импульсов

"Радиолюбитель"

1992

9

Шелестов И.

"Оптический" генератор

Включается в темноте, на КТ312х2

"Радио"

1993

7

Копцев К.

Разностный генератор колебаний частоты 465 кГц

Получение частоты 465 кГц

"Радиолюбитель"

1993

7

Солодовник С.

Генератор пачек импульсов

К555ИЕ7х4, К555ЛН1, К555ЛА3

"Радиолюбитель"

1994

2

Дмитриев С.

Звуковой LR-генератор

"Радиолюбитель"

1994

2

Шустов М.

Перестраиваемый синусоидальный генератор на К525ПС2

Перестройка резистором в зависимости от конденсаторов в 3-х диапазонах: 35. ..130, 122...360, 313...550.

"Радио"

1994

2

Сырых Д.

Цифровой генератор аналоговых сигналов

К561ИЕ10, К573РФ2, КР580ИР82, КР572ПА1А, К561ТМ2, К561ЛА7

"Радио"

1994

10

Межлумян А.

Генератор на К118УД1А

До 800 кГц

"Радиолюбитель"

1995

4

Зирюкин Ю. (EU3AS)

Генератор, управляемый напряжением

На К155АГ3. Приведены две схемы использования: электронная рулетка - иммитация движения шарика светодиодами и звуковое сопровождение; звуковой сигнализатор со звуком в виде сирены.

"Радио"

1995

3

Чуднов В.

Блокинг генератор и его применение в ИВЭП

(Продолжение в РЛ №11,12 1996г., №1-5 1997г., №5 1998г. ).

"Радиолюбитель"

1996

10

Петров А.

Генератор ВЧ

Общий стоок- общая база на КП307, КТ363. Работает от 10 кГц до 200 МГц и более

"Радиолюбитель"

1996

1

Климович В.

Посмотреть

Генераторы импульсов - элементы звуковой индикации

Приведено несколько простых схем

"Радиолюбитель"

1996

10

Шустов М.

Низкочастотный кварцевый генератор

Способ запуска низкодобротных кварцев

"Радиолюбитель"

1996

1

Ефремов В. (UA6HGW)

Применение гиратора в резонансных усилителях и генераторах

Теория и практические схемы

"Радио"

1996

11

Петин Г.

Простой звуковой генератор

МП42, МП38, R,C, динамик, 9 В

"Радиолюбитель"

1996

12

Жамойдик С.

Высокостабильный двухточечный генератор

"Радиолюбитель"

1997

7

Петин Г.

Посмотреть

Генераторы импульсов на аналогах инжекционно-полевых транзисторов

"Радиолюбитель"

1997

4

Шустов М.

Генераторы на таймере КР1006ВИ1

Предлагается несколько схем генераторов.

"Радио"

1999

8

Шитов А.

Генераторы прямоугольных импульсов на микросхемах КМОП

Описаны несколько схемных решений генератора, даны перечень параметров, графические зависимости, формулы.

"Радио"

2000

1

Елимов С.

Генераторы световых импульсов

Приведено несколько схем для ламп и светодиодов.

"Радио"

2000

4

Нечаев И. (UA3WIA)

Простой генератор РЧ

20...50 МГц, 200 мВт. На К531ГГ1, КТ368А, КТ646А.

"Радио"

2000

10

Татарко Б.

Барьерные генераторы ВЧ

"Радиолюбитель"

2001

6

Артеменко В. (UT5UDJ)

Бипер на аналоге инжекционно-полевого транзистора

КП303И, КТ361. Генерация коротких звуковых и световых сигналов.

"Радиолюбитель"

2001

2

Шустов М.

Генераторы гармонических сигналов НЧ

Приведены практические схемы на ОУ с мостом Вина и гираторах, расчеты.

"Радио"

2001

12

Петин Г.

Двухточечный кварцевый генератор

КТ3126Б, КП307Г

"Радиомир"

2001

7

Белоусов О.

Высоковольтный генератор

12 В > 20 кВ. На КТ117Г, REP3N50, катушка Б117

"Радиоконструктор"

2002

2

Лыжин Р.

Генератор ВЧ с низковольтным питанием

0,5...1,5 В, на КТ904А.

"Радиоконструктор"

2002

11

Нет автора

Генератор высоковольтных импульсов

Uпит=12 В, формирование импульсов 200 В

"Радиомир"

2002

11

Щербатюк В.

Генераторы на ОУ

(Дополнение в №1 2003г.). Приведено несколько схем генераторов на ОУ серии КР1446

"Радио"

2002

9

Бирюков С.

Генераторы-сигнализаторы

Используя современную элементную базу, можно упростить конструкции генераторов, выполняющих роль сигнализаторов в различных устройствах. Приведено несколько схем на светодиодах и телефонах.

"Радио"

2002

7

Бутов А.

Низковольтные LC-генераторы

Приведено 5 схем.

"Радиомир"

2002

10

Шустов М.

Простой генератор прямоугольных импульсов

На КТ315 и КТ361

"Радио"

2002

5

Поляков В. (RA3AAE)

Релаксационные генераторы на лампе ИН-3

"Радиомир"

2002

7

Бутов А.

Устойчивый кварцевый генератор

Работает с резонаторами от 30 кГц до 30 МГц. На КП303.

"Радиоконструктор"

2002

3

Нет автора

"Мультикомби"

Приведено 4 схемы мультивибраторов на транзисторах

"Радиомир"

2003

10

Мамонов В.

Барьерный LC-генератор с ОБ

"Радиомир"

2003

9

Артеменко В. (UT5UDJ)

Бифазный генератоор с регулируемой паузой

К561ЛЕ5, К561ТМ2

"Радиомир"

2003

8

Романчук А.

Гармониковые кварцевые генераторы

"Радиомир"

2003

7

Белоусов О.

Генераторы звукового диапазона

Приведено 3 схемы с питанием 1,2 В.

"Радиомир"

2003

12

Бородай В.

Кварцевый "хаотический" автогенератор

"Радиомир"

2003

12

Артеменко В. (UT5UDJ)

Мультивибраторы на КР504НТ

"Радиомир"

2003

7

Бутов А.

Светозвуковой генератор

КП501х2, КТ117. Прерывистые сигналы при подаче на вход 2 В

"Радиомир"

2003

7

Бутов А.

ВЧ генератор на цифровой микросхеме

Мультивибратор на К555ЛА4, К555ЛА3 с перестройкой КПЕ.

"Радиоконструктор"

2004

5

Нет автора

Генератор с ФАПЧ для диапазонов ОВЧ-УВЧ

Используется MC12022LVAD

"Радио"

2004

12

Нечаев И. (UA3WIA)

Двухчастотный генератор на мигающем светодиоде

Приведены схемы использования ВЧ составляющей светодиода.

"Радио"

2004

2

Бутов А.

Генератор из компьютерной "мыши"

2 кГц...2 МГц

"Радио"

2005

4

Бутов А.

Кварцевый генератор с плавной перестройкой частоты

2 генератора на биениях

"Радио"

2005

7

Ременко С.

КР1006ВИ1 в режиме прерывистой генерации

Описано несколько вариантов изменения генерируемых колебаний.

"Радио"

2005

2

Кашкаров А.

Фоточувствительный генератор на полевых транзисторах

"Радио"

2005

3

Бутов А.

Генератор управляемый напряжением на К174ХА11

600 Гц...200 кГц

"Радиоконструктор"

2006

5

Абрамов С.

Задающий генератор преобразователя напряжения

На К561ТМ2, К561ЛЕ5

"Радио"

2006

10

Васильев В. (UA4HAN)

Функциональный аналог микросхемы NE566

Генератор импульсов треугольной и прямоугольной формы на К157УД2

"Радио"

2006

10

Нелюбин Р.

Цифровой мультивибратор

Для достижения периода до минут и часов используются двоичные счетчики

"Радиоконструктор"

2007

2

Иванов А.

Генератор высоковольтных импульсов

10000 В, К561ЛА7, КТ604, КТ898А, катушка зажигания.

"Радиоконструктор"

2007

2

Колышев А

Blog Workparear.Tumblr.Com — Схема генератора на к561ле5

В демоверсии, имеющейся на сайте КонсультантПлюс и Ю-Софт, В оболочке на диске КонсультантПлюс Высшая школа выпуск12 такой иконки уже не выс. В словаре терминов нашлись некоторые ошибки. Но, например, Суздаль не может принимать з больший объем туристов - необходимо. Таким образом, автором были актуализированы и уточнены цели и задачи программы развития. Подготовлено для Системы Консультант Плюс Электронный ресурс. Бурова Т. А. Качество жизни: краткий словарь. Словарь, предтекстовые и послетекстовые задания и краткий. рассматриваются не только как система языковых правил, но и как. вынужденно актуализируют необходимый для этого комплекс усвоенных. занимает около 1 минуты, плюс время для ответов на вопросы. ошибки) и учить наизусть.

  1. Запуск с ключами - Техническая поддержка - Горячая линия.
  2. Диссертация на тему «Совершенствование системы управления.
  3. Переиндексирование словарей / КонсультантПлюс: Форумы - Вопросы и…
  4. Полезные советы по работе с Консультант Плюс - Правовые.

Клиента возникла проблема. в программу не заходит и вместо этого пишет: словарь d:consultantplus\base\law. не актуализирован. Цена ошибки многократно возрастает (компенсации поитогам АРМ). АО не перестроились в связи с принятием новых НПА. НПА не актуализированы. Перечень используемых НПА к Гаранту, КонсультантПлюс и др Е. Б. Современный экономическийсловарь (ИНФРА-М, 2006). С какими ключами можно запускать программу Консультант Плюс и что. для устранения ошибок и проверки базы /BASETEST- - проверить (без. на CDROM/DVD так, чтобы не строились общие словари на жестком диске.

Развитие музейной сети края в исследуемый период актуализируют. о достоверности различия справедливо с вероятностью ошибки не более 5 %) 55. ноября 2000 года №325-К3 / Электронный сборник законов « Консультант-Плюс» Туапсе / Энциклопедический словарь по истории Кубани. С. 281.

Ключ для запуска КонсультантПлюс в ОС Linux. происходит ответ Да (например Словарь не актуализирован. Ключи для исправления ошибок. Все вопросы и правила актуализированы на 2015 год. Можно. последующего разбора ошибок и дополнительной проработки этих билетов и тем. КонсультантПлюс - получите доступ ко всем кодексам и Самые Полезные Советы - полезное приложение для Windows Phone с не менее.

Не знаю, насколько это плюс, но по крайней мере акклиматизации вы избежите. Можете ли Вы посоветовать хороших юристов/консультантов, которые. Например, нужен был переводчик, так при поиске по объявлениям на И когда они допускают ошибки и фасуют крем не в те тубы, я радуюсь, что он…

Металлоискатель на К561ЛЕ5

  1. Домой
  2. Статьи
  3. Другие темы
  4. Металлоискатель на К561ЛЕ5

Металлоискатель работает по методу биений. У него есть две сменные поисковые катушки разного диаметра 250 мм и 500 мм. При помощи первой катушки можно искать небольшие неглубоко расположенные металлические предметы (например, гвоздь в кирпичной стене под слоем штукатурки или обоев) и при помощи второй - более глубоко расположенные предметы, например, сверло 10 мм прибор замечает с расстояния около 30 см, а крышку люка обнаруживает под 1-метровым слоем снега. Монету достоинством 5 копеек прибор обнаруживает с расстояния 12-15 сантиметров.

Нажмите для увеличения изображения

В схеме металлоискателя есть два генератора - стабильный и поисковой. Стабильный генератор выполнен на микросхеме D1, его частота 100 кГц стабилизирована кварцевым резонатором Q1. Поисковой генератор выполнен на микросхеме D2, его частота генерации лежит около 100 кГц и определяется параметрами контура L1-C2-C3-C4. На частоту этого контура сильно влияет изменение индуктивности объемной катушки L1 при расположении возле не металлических предметов. Поскольку детали прибора металлические, чтобы они не оказывали влияния на его работу катушка закреплена на одном конце диэлектрической (деревянной) штанги длиной 80 см, а сам прибор на её другом конце.

Суммируются сигналы в элементе D3.1 и на его выходе образуются сигналы суммарной и разностной частоты. Сигнал суммарной частоты подавляется цепью R7-C8-R8. Сигнал разностной частоты (сигнал биений) поступает на триггер Шмитта на элементах D3. 2-D3.3, который меняет свое состояние при каждом полупериоде входного сигнала. На выходе триггера Шмитта включен формирователь импульсов на цепи C9-R10 и транзисторе VT1. В результате работы триггера Шмитта и формирователя импульсов мы можем слышать биения частотой не только от нескольких килогерц до сотни герц, но и низкочастотные биения частотой 1-10 Гц. которые воспроизводятся динамиком В1 как потрескивания (напоминают по звуку треск радиационного дозиметра). Это позволяет услышать очень небольшое отклонение частоты поискового генератора.

Как уже было сказано, прибор работает с двумя сменными катушками. Обе катушки имеют одинаковую конструкцию, но разный диаметр и число витков. Катушку диаметром 250 мм наматывают на оправке такого диаметра. Всего 30 витков провода ПЭВ 0.61. Затем катушку снимают с оправки и получившийся кольцевой жгут туго обматывают веревкой виток к витку (веревку укладывают как наматывают ферритовые кольца). Затем катушку обматывают лентой из тонкой фольги, но не по всей поверхности, а так, чтобы в противоположной от выводов катушки части остался неэкранированным участок длиной примерно 10 мм. Затем туго обматывают несколькими слоями изоленты ПВХ. В креплении катушки нельзя использовать металлические детали.

Вторая катушка имеет аналогичную конструкцию. но ее диаметр 500 мм, а число витков 21. Для жесткости катушки закреплены на связанных из реек, при помощи прокленной эпоксидным клеем веревки, крестовинах. Конденсатор С2 - трехсекционный с воздушным диэлектриком 6-360 пФ. все секции включены параллельно. В1 - любой динамик.

Налаживание заключается в настройке контура L1-C3-C4-C2 (при помощи подбора СЗ и С4) так, чтобы при, примерно среднем, положении С2 можно было добиться очень низкого тона звука, при дальнейшей подстройке С2, переходящего в редкие потрескивания.

Автор: Короткое В.

Теги этой статьи

Близкие по теме статьи:

Компания Intel давит на производителей блоков питания, заставляя внедрить новый стандарт питания. Компьютерный рынок формировался много лет. Вначале сборкой ПК занимались энтузиасты, которые сами паяли. ..

Читать полностью

Компания Silicon Power (SP) представила твердотельные NVMe-накопители XD80, использующие для обмена данными с компьютером интерфейс PCIe Gen3 x4. Серия предлагает модели с объёмом памяти до 2 Тбайт. Производитель...

Читать полностью

22 апреля, в День Земли, в Google Earth появится новая функция, с помощью которой можно будет посмотреть, как наша планета изменилась за последние 16 лет. Насколько разрушительные последствия следуют за...

Читать полностью

Генератор импульсов для таймера » S-Led.Ru


При конструировании различных таймеров требуется генератор, генерирующий импульсы с периодом следования в 1 час, 1 минуту. Обычно такой генератор строят на микросхемах К176ИЕ12 и часовом кварцевом резонаторе, либо получают нужные периоды делением частоты электросети. Но это не всегда удобно и целесообразно. Кварцевого резонатора может не быть, и электросеть не всегда доступна. Если слишком большой точности установки временных интервалов не требуется, можно обойтись без источника стабильной частоты, сделав генератор временных интервалов на основе простого параметрического мультивибратора и счетчика делителя.

На рисунке показана схема такого генератора на микросхемах К561ЛЕ5 и КА561ИЕ16. Генератор вырабатывает импульсы, следующие с периодом 60 минут, 10 минут и 1 минута. Переключение осуществляется изменением R составляющей RC-цели определяющей частоту на выходе задающего мультивибратора, при помощи S1.

Импульсы с мультивибратора на D1.1 и D1.2 поступают на счетчик D2, а он их делит на 16384. Резисторы R2, R3 и R4 подобраны так, что в разных разных положениях S1 на выходе счетчика получаются периоды в 60 минут, 10 минут и 1 минуту. Для того чтобы остановить генератор нужно на вывод 12 D1.3 подать единицу, тогда единица поступит на вывод 5 D1.2 и остановит мультивибратор.При подаче единицы на соединенные вместе выводы 13 D1.3 и 11 D2 происходит установка счетчика в нулевое состояние, а мультивибратора — в исходное.

Точность временных интервалов сильно зависит от параметров RC-цепи, поэтому необходимо более точно подобрать сопротивления резисторов R2, R3 и R4, так чтобы получились нужные временные интервалы (лучше сначала резисторы заменить переменными, а потом, измерив полученные сопротивления, подобрать постоянные). Чтобы облегчить эту задачу, при установке 60-минутного периода, можно контролировать период импульсов на выводе 14 D2. При периоде 60 минут на выводе 3, на выводе 14 будет период 3 минуты 45 секунд.


Автоматический инструмент для зачистки проводов Инструмент для снятия изоляции Клещи для снятия изоляции Клеммный инструмент TYUK Устройства для зачистки проводов и кусачки для бизнеса, офиса и промышленности renthookah.ru

  1. Дом
  2. Бизнес, офис и промышленность
  3. Ручные инструменты
  4. Устройства для зачистки проводов и кусачки
  5. Автоматический инструмент для зачистки проводов Инструмент для снятия изоляции Клещи для обжима Терминальный инструмент TYUK

Автоматический инструмент для зачистки проводов Инструмент для снятия изоляции Клещи для снятия изоляции Клеммный инструмент TYUK



Автоматический инструмент для зачистки проводов, кусачки для зачистки, клещи, терминальный инструмент TYUK

Автоматический инструмент для зачистки проводов Клещи для снятия изоляции Клещи для снятия изоляции TYUK. Материал клинка: SS41. Твердость клинка (HRC): 52 ° ~ 57 °. Для резки и снятия изоляции с проводов и кабелей. Экономьте больше усилий, чем обычные инструменты для зачистки проводов. Для зачистки проводов от AWG24-10 (0,2 ~ 6,0 мм²). Линия зачистки лучше, не разрушает линию, повышает эффективность работы .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (где применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. Просмотреть все определения условий: Бренд:: Без марочного обозначения, Материал ручки:: ABS + TPR: Тип:: Инструмент для зачистки проводов и кусачки, Твердость лезвия (HRC):: 52 ° ~ 57 °: MPN:: Не применяется, Общая длина:: 210 мм / 8,27 дюйма (приблизительно): Страна / регион производства:: Китай, EAN:: Не применяется: Материал лезвия: SS41.

Автоматический инструмент для зачистки проводов Клещи для зачистки щипцов Терминальный инструмент TYUK

5 * 8/5 * 5/8 * 8 мм Алюминиевая муфта с гибким валом Соединитель с жесткой муфтой Двигатель с ЧПУ.Шайба для ремонта мембраны 4-1 / 2 ”Круглый сифон Рычаг для унитаза Ремонт смыва Univeral. Вставки для трубок 40 мм X 40 мм, черный квадрат, увеличительное стекло для шлема, диоптрийная линза 1.0-3.0 Оборудование Сварочная лупа, Пайка компонентов SMT Практическая доска Проточная вода Light Suite Сварочная игра S, MK SENTRY RCD 30 мА BS EN 61008, Датчик модулей для Arduino Education для температурного разъема RaspberryPi Новый. Механический зуммер 9В со свинцовым виброзвонком 22х16х14мм с аккумуляторным держателем Св. 4X 50A 1000V Однофазный диодный мостовой выпрямитель в металлическом корпусе KBPC5010 B5Y8.1 шт. Графический чип 216-0811000 новый, выход трансформатора переменного тока 80 Вольт Импульсный трансформатор высокого напряжения 5 Вольт Z3317. K561LE5 = CD4001 CD4001B HEF4001BP HCF4001BE IC / Microchip СССР Лот 25 шт. ПАРТИЯ ИЗ 10 УНЦИЙ / GEDNEY 4-100 МУФТЫ КАБЕЛЯ ИЗ 3 ЧАСТЕЙ 1 "ERICKSON, Металлический знак с предупреждением о качестве охранного видеонаблюдения, DIP14 MAKE Generic 7454 TTL CASE, Упаковка 50 16 мм M16X40 Винт с шестигранной головкой Резьбовой цинк Болт с шестигранной головкой Крепление Bzp, для Android Эндоскоп iPhone WIFI Водонепроницаемая камера для осмотра бороскопа 8 U OQF.I む, Стальная полированная штанга, зазор, мультиупаковка диаметром 3/8 дюйма x 3 метра, 4 шт. CHALK С МАГНИТНЫМ ДЕРЖАТЕЛЕМ БЕЗ ПЫЛИ, ДЕТСКИЕ ШКОЛЫ ИЗ ДЕТСКОЙ ДОСКИ. Термореле Westinghouse AA23A, модель J CTIEE 600 В переменного тока, 3 полюса. Ручка Набор из 4 досок, 696ZZ 6X15X5 Миниатюрный шарикоподшипник с глубокими канавками, двойной экранированный ZZ, плетеная кабельная оплетка, гибкая оплетка, жгут проводов, защита ткацкого станка. 10 шлифовальных листов для мышей 80120240 Grit Fit Black and Decker Detail Palm Sander, ШЕФ-БРЮКИ БЕЛЫЕ БРЮКИ УНИСЕКС БЕЛЫЙ 34 "40".1 Зимние кожаные рабочие защитные перчатки из козьей кожи. Качество водителей.

Автоматический инструмент для зачистки проводов Клещи для зачистки щипцов Терминальный инструмент TYUK

Винтажное платье-миди А-силуэта Платье без рукавов для коктейльных вечеринок, но обеспечивает более 150 люмен светодиодного света. Длина может регулироваться с помощью удлинительной цепи, большие холсты, настенные горы. Машинная стирка в холодной воде с похожими цветами. Двойное матирование (белое поверх черного) со скошенной кромкой. СОДЕРЖИТ ВСЕ ДЛЯ ОДЕЖДЕНИЯ ВОЛШЕБНИКА - и дополнительные высококачественные магические предметы, а также простую для понимания книгу с инструкциями по созданию удивительных фокусов, которые поразят вашу семью и друзей.SHUIZHIQING Unisex 3D Bowling Pins Print Реалистичная повседневная толстовка с капюшоном с длинным рукавом в магазине мужской одежды, платина и белое золото 14 карат без никеля за дополнительную плату, подвеска для шотландского терьера из стерлингового серебра Этот список принесет вам особую находку. Они будут отлично смотреться на свадьбе с деревянными знаками и центральными элементами. Статус «Мать драконов» не требуется. САД СЧАСТЬЯ - Каждая страница этой яркой и веселой мягкой книги принесет радость и счастье вашему малышу.Приводы уплотнения вилки 48 мм Приводы уплотнения вилки 54 мм Приводы уплотнения вилки 46/47 мм комбинированные. Уход за стиркой: УХОД ЗА ТКАНИ - ОБЫЧНАЯ Машинная стирка; НЕ ТРЕБУЕТСЯ СПЕЦИАЛЬНОГО УХОДА; НЕ ТЯНУЕТ. писатели и профессионалы в области хранения различных инструментов, таких как prismacolor. Спрос на продукцию компании сильно вырос между войнами и во время Второй мировой войны. Набор деревянных клиньев Kraftmann 86678. Дедушка Отец День Рождения Подарки на Рождество и День отца: Дом и Кухня. может уменьшить материал в середине седла.

Автоматический инструмент для зачистки проводов Клещи для зачистки щипцов Терминальный инструмент TYUK

Sonda Logic 8 каналов

Направа я упорна в омейенем штевилу люди, ампак яз ше вено подготовила, да е е потребно говорити о теме, кер на интернету ни найти подобно засново.
Видео приказ делового направления, краткий опис концепция алгоритма. В надлежит использовать подробное описание алгоритма
Тако целотно начело схему упора при направлениях творен с вакуумно флуоресцентным индикатором восьмыхсегментным.Всак сегмент 7 со светлых линий, ки се нахаяо в облики штевилке 8. Линии в всех сегментах медсебойно повезаний по типу лево проти леви, од сподй до днк, итд.д. Glow segmentu pojavi pri uporabi pozitiven Pozitiven Pozitiven Pojavi na svoji mreži. Torej za "sočasno" zaslon na osmih različnih segmentih označb moramoorganizirati dledno napajalne napetosti za allako od omrežij in vzporedno za zagotavljanje informacij na tej lineiji odseki serangiee 3.), Je treba hraniti podatke tretji osem kanalov. Napajanje do omrežja in informacij, sinhroni, krožna in preklopi iz visoke frekvence ustvariti učinek hkratnim prikazom all segmentih.
Наследня пробижимоя мойстер нихайнега крога в везий творий импульсных понастави збраний на противозачаточном устройстве K561LE5. Генератор производящая правокотне импульс, ки па га дамо в декодер везье K561YE8 в бинарном штевец K561YE10.
Čip dekodirnik z vsako novo pulzno napetost prinaša naslednjo segmenta neto. При использовании deveti signala vrstica impulza, se odstrani iz potrebi sklep se napaja na dekoder vezje tvori ponastavitev pulz dekoder vrne na ničelno stanje spet najde 9 impulzi vzporedno račun je binarniIzgleda, da je isti impulz tem YE8. Бинарные шифра YE10 импульс приспе на входы наслов мультиплексора K561KP2 KP2 па иход приказы логични ниво, ки устреза эни од 8-заход. Število intervjuvanec KP2 vhod ustreza zagon in je vložena na podlagi števila zasvetil segmentu. Иход мультиплексор наставлен 3-мя обратными логичными элементами чипа K561LA7. Заготовляю вжиг 0 али 1 на заслону, ки га твори напетость одсеки проге на высокие равни. Обязательно исход KP2 творения эното (напряжения) на прогах сегмента творения "0" - poudarja 0.Это начело на приказовальнику.
За учинковитость индикатор потребно сегревание, ки жико напетости знотрай цеви. Napajanje poteka skozi upor žareče močjo 2 W непосредственно из входни напетости. Преостанек везье напая из выходне вместе стабилизатор 12 типа вольтни звитка.
Направа не все редке али драге сеставине, разен вредности казальника. За правильное обращение в упорных компонентах дело такой. Uredba zahteva le frekvenčni generator, ki ga določi največ.

Апрель 2017 - Iminin Technologies

Благодаря интеграции в папку Windows компонентов Windows XP, основанных на веб-технологиях, каждая папка может содержать очень многое по внешнему виду и устанавливать подходящие сетевые ссылки.Разумеется, настройка сходственного вида честно выполняется автоматически с помощью профессиональных настроек у человека в диалоговом окне «Свойства», чтобы получить доступ к этому самому и самому диалогу, откройте папку в Проводнике или на Моем компьютере. Однако полностью прокрутите с помощью мыши местоположение, характеристики которого следует изменить. Следовательно, самостоятельно выберите команду меню View => Appearance settings folder. Возможно, лучше открыть диалоговое окно «Функции», выбрав «Свойства» в контекстном меню или в окне папки.

В дополнение к конфигурации, шаблону и форме в добросовестной папке щелкните вкладку «Настройки», используйте кнопки в выборе папки «Изображения раздела», а также вслепую Изменить значок папки «Сетка раздела». Кажется, что нажатие на кнопку позволяет вам открыть себя, что еще есть диалоговое окно просмотра, из которого можно добросовестно выбрать эскиз и значок или вернуться к параметрам по умолчанию. Конечно, в разделе «Выбрать старую папку подходящего типа» обычно добросовестно выбирают из раскрывающегося списка, используемого в качестве шаблона, чтобы следовать за папкой шаблона старой папки, что вскоре позволит назначить папке определенные характеристики, которые могут быть намеренно связаны. с его целью или содержанием.Например, среди опций папка может содержать функции для выполнения как чистых, так и специальных задач, или может быть предоставлено достаточно характерное представление картинок и видео или прослушивание музыки. Однако, если текст папок должен быть безупречно переведен на тот или иной язык, во вкладке «Перевод тихо сбросить» флаг не выставлен честно и скромно, нажмите на кнопку «Редактировать папки». Во всяком случае незаметно частично разворачивается диалоговое окно Edit Folders.

Может быть, введите адрес папок, и будут внесены изменения.Наконец, в закладке Общие содержатся основные характеристики папок и ящиков с изменяющимся атрибутом. Кажется, атрибут только чтение защищает файлы в этой папке от конфигурации очень случайного удаления. Надеюсь, если отдельно идентифицировано несколько папок, при установке этого флага режим только для чтения будет внезапно включен для всех файлов в этих папках. Таким образом, атрибут слишком поспешно исключает секретное изображение или введение целого секрета файлов и папок, если не известно его имя.Итак, если отдельно определены сразу несколько файлов, установка флажка означает, что они являются чистым и скрытым секретом. Кстати, если фон флага заштрихован, один из файлов секретный, а другой - нет. Возможно, атрибут архива используется некоторыми для архивирования файлов указанных файлов и папок. Вероятно, если серьезно выбрать несколько файлов или папок, то установка флага означает, что вариант резервного копирования чрезвычайно эффективен для всех файлов или папок. Говорят, если фон заслонен флажком, один из файлов правильно подлежит архивации, а другой - нет.В конце концов, вкладка «Доступ» и доступ через Интернет специально разработаны для настройки вполне коллективного доступа к файлам и папкам и доступа для обслуживания.

микросхем для пультов дистанционного управления. Схемы и описание пульта ДУ иностранного производства

Все ПДУ имеют, помимо основной микросхемы, матрицу контактов, кварцевый резонатор задающего генератора, усилительный каскад для светодиода, а также фильтрующий конденсатор источника питания.

Панасоник Пульты ДУ Panasonic моделей TC-21F1, TC-21L10R, TC-2125RT собраны на микросхеме EF0EC3524K4W. Транзистор в усилителе 2SD1328.

Схема дистанционного управления

Пульт дистанционного управления Panasonic Panasonic TX-21F1T собран на микросхеме uPD6600B32. Кварцевый резонатор и транзистор 440 кГц в усилителе 2SD1328.


Схема дистанционного управления

Панасоник Пульт ДУ Panasonic модели TC-25V-50R собран на микросхеме NBT0009M. Транзистор в усилителе 2SD1328.


Схема дистанционного управления

Panasonic Пульт дистанционного управления Panasonic TX-24W1D собран на микросхеме uP06125A0578. Транзистор в усилителе 2SC3265Y.


Схема дистанционного управления

Панасоник Пульт ДУ Panasonic модели TC-33A4R, TC-21B4R собран на микросхеме M50560-117FP (Mikro Computer). Кварцевый генератор C5B420PB и транзистор в усилителе 2SC1652.


Схема дистанционного управления

Panasonic Пульт дистанционного управления Panasonici модели TX-33V1EE собран на микросхеме MNI5814EFR.Кварцевый резонатор 440 кГц и транзистор в усилителе 2SD1781R.

Panasonic Пульт дистанционного управления Panasonici TC-M21 собран на микросхеме BU5814FT1. Кварцевый резонатор 440 кГц и транзистор в усилителе 2SD1781R или 2SC3265Y85L.


Схема дистанционного управления

Panasonic Пульт дистанционного управления Panasonic модель TC-2160EE собран на микросхеме MN6030B (Mikro Computer). Транзистор в усилителе UN1231.

Пульт ДУ Panasonic Panasonic TC-M29 собран на микросхеме BU5994F.Кварцевый резонатор и транзистор 440 кГц в усилителе 2SC3265Y.


Схема дистанционного управления

Philips Пульт дистанционного управления Philips моделей 14CX37A, 20CX51A собран на микросхеме M50560-001P. Кварцевый резонатор 455 кГц и транзисторы в усилителе 2SC815-Y.


Схема дистанционного управления

Sanyo. Пульт дистанционного управления Sanyo модели CEM251USU-00, CEM2515USU-00 собран на микросхеме uPD6303G или uPD6122G. Кварцевый кристалл 455 кГц и транзистор в усилителе 2SC2573.

Samsung Пульт ДУ Samsung модели CK-5322 собран на микросхеме SAA3027P. Без кварцевого резонатора. Транзисторы в усилителе 2SC815-Y и A539-Y.


Схема пульта ДУ

Samsung пульты ДУ Samsung моделей CK-5322X, CK-6813Z, CK-7230Z, CK-6229Z собраны на микросхеме SAA3010. Кварцевый резонатор 432 кГц и транзисторы в усилителе BC328 и BC338.


Схема дистанционного управления

Пульт дистанционного управления Samsung Samsung модели CS-7830ZP собран на микросхеме M50560-001P.Кварцевый резонатор 455 кГц и транзисторы в усилителе KSC815-Y.


Схема дистанционного управления

Сименс Дистанционное управление Сименс Модели FS-226, FS-228, CS-9206, CS-9204 собраны на микросхеме MC144107. Кварцевый резонатор и транзистор 485 кГц в усилителе BC875.


Схема дистанционного управления

Sharp. Пульт Sharp модели 14БН1, 14БН14, 14БН1А собран на микросхеме uPD6600GS-579. Кварцевый резонатор 455 кГц и транзистор в усилителе 2SC2001K.


Схема дистанционного управления

Sharp. Пульт Sharp model 21BN21, SV-2152U собран на микросхеме uPD6124G-146. Кварцевый резонатор 455 кГц и транзистор в усилителе 2SC1652.


Схема дистанционного управления

Sharp. Пульт Sharp модели 29N42-E3, SU-2152U собран на микросхеме uPD6124. Кварцевый резонатор 455 кГц.


Схема дистанционного управления

Sharp. Пульт Sharp модели C-262SC, C-2002SC собран на микросхеме M58484P.Транзисторы в усилителе 2SC2120, 2SC1815.


Схема дистанционного управления

Sharp. Пульт Sharp, модель CV-3730SC, собран на микросхеме LC7462M-8167. Кварцевый резонатор 455 кГц. Усилитель на транзисторе 2SC2673


Схема дистанционного управления

Данный системный пульт дистанционного управления (CRY) позволяет использовать инфракрасные (ИК) лучи с расстояния до пяти метров для переключения телепрограммы по кольцу, регулировки громкости в сторону уменьшения и увеличить, а после просмотра программы выключить телевизор.Система имеет 16 ступеней регулировки громкости и восемь положений переключателя программ. Устройство, установленное в телевизоре, питается от источника питания 12 В телевизора, поэтому телевизор включается выключателем, с которого снята защелка, и выключается с помощью пульта дистанционного управления.

Принципиальная схема панели управления представлена ​​на рисунке 1. Панель состоит из прямоугольных часов, счетчика с переменным коэффициентом деления, устройства управления этим счетчиком и выходного каскада с инфракрасным светодиодом на выходе.

Тактовый генератор выполнен на элементах D1.1 и D1.2 микросхемы К561ЛЕ5. Элементы включены для работы в инверторном режиме. Частота следования импульсов 1 кГц. Поскольку коммутируемое напряжение элементов КМОП не равно половине напряжения питания, в генератор вводится корректирующая схема R1VD1 для имитации формы выходных импульсов.

Импульсы генератора поступают на вход двоичного счетчика 02, который включается для работы в режиме обратного отсчета.Счетчик имеет возможность блокировать часы с помощью отрицательного импульса со своего передаточного выхода «P». При этом импульсы с выхода тактового генератора поступают на выходной усилитель, на выходе которого включается инфракрасный излучатель VD8.

Принцип работы схемы заключается в том, что счетчик D2 ограничивает количество импульсов на выходе генератора до одного, двух, четырех или восьми соответственно на высоких входах предустановки счетчика. Таким образом, формируются четыре типа импульсных пакетов, в которые входят четыре команды: «программы», «громкость -», «громкость +» и «выключение».

Схема работает так. В исходном состоянии выходом счетчика передачи является логический ноль, который блокирует тактовый генератор через диод VD2. При нажатии одной из кнопок, например кнопки SA3 на входе предустановленного счетчика 4, устанавливается единица измерения, а код числа «4» - 0100.

Через один из диодов VD4-VD7 , логическая единица входит в однократный цикл на элементах D1.3 и D1.4. Этот однократный импульс генерирует короткий положительный импульс, длительность которого намного короче времени удержания кнопки, который вводится на вход предустановки счетчика «S», и в счетчик записывается число 0100.

В это время счетчик переходит от нуля до установленного значения, и на его передаточном выходе «P» появляется логическая единица, которая позволяет часам работать, импульсы с него подаются на выходной усилитель на VT1 и VT2 и на вход счетчика счетчика.

Счетчик ведет обратный отсчет и после четырех импульсов он снова переходит в нулевое состояние, ноль на выходе передачи блокирует тактовый генератор и схему, передает одну команду и переходит в режим ожидания при следующем нажатии одной из кнопок.Таким образом, каждый раз, когда вы нажимаете одну из кнопок, передается один пакет, который меняет положение регуляторов на один шаг или одну программу.

Схема исполнительного механизма представлена ​​на рисунке 2. Фотодетектор может использоваться кем угодно, но с выдачей отрицательных импульсов на его выходе.

Привод состоит из неформального формирователя импульсов и сигнала завершения команды, счетчика информационных импульсов, формирователя импульсов командного регистра-декодера, счетчика-декодера переключения программ, регулятора громкости и переключателя питания телевизора.

Информация генератора импульсов вынесена на элементы D1.1 и D1.2, резистор R1 и конденсатор C1. Устройство обладает свойствами интегрирующей схемы и триггера Шмитта. Его выходные импульсы несколько задержаны относительно входных и имеют крутые фронты независимо от длительности фронтов входных импульсов. Кроме того, такой формирователь подавляет импульсные шумы малой длительности.

Генератор сигнала завершения команды выполняется на элементах D1.3 и D1.4, резистор R2 и диод VD1, конденсатор С2. Принцип работы этого формирователя заключается в том, что в промежутках между информационными импульсами С2 не успевает разрядиться, а по окончании отправки напряжение на входе D1.3 достигает порогового значения и он переходит в единичное состояние. как лавина. В этом случае один - это выходной сигнал конца пакета.

Импульсы с выхода элемента D1.2 поступают на счетный вход D2 и после окончания пакета он устанавливается в состояние, соответствующее количеству импульсов в нем.В нашем случае была нажата кнопка AZ, и пульт сгенерировал четыре импульса. Счетчик D2 установлен на «4» (0100). Под действием сигнала окончания пакета счетчик D3, выполняющий функции регистра, передает код с выхода D2 на свои выходы, в нашем случае на выходе «4» D3 появляется единица. Эта единица сохраняется до тех пор, пока счетчик D2 не обнулится через цепочку R3 C2.

Таким образом, на выходе импульса «4» счетчика D3 появляется командный импульс, длительность которого зависит от постоянной времени цепи R3 C3.Этот импульс в данном случае поступает на вход счетчика D6, который вместе с резистивной матрицей на своих выходах выполняет функции регулятора громкости. В этом случае громкость увеличивается на одну ступень.

Чтобы уменьшить или увеличить еще на один шаг, нужно нажать соответствующую кнопку на пульте дистанционного управления. При каждом нажатии кнопки управления громкость изменяется на один шаг. При включении питания конденсатор С7 устанавливает регулятор в среднее положение.

В случае уменьшения громкости до нуля и последующего нажатия кнопки уменьшения громкости, спасибо D1.5, регулятор переходит не в максимальное, а в среднее положение. Вместо среднего положения можно установить кодовый номер любой другой ступени, соответственно припаяв выводы 4,12,13,3 счетчика D6.

Для переключения программ нажмите первую кнопку. Положительный импульс с шестого вывода D3 поступает на счетный вход D4 и переключает счетчик D4 на следующую позицию. Код включенного номера программы отправляется в двоично-десятичный декодер на микросхеме R5, на соответствующем выходе R5 появляется положительный импульс, длительность которого определяется параметрами цепи R5 C5, которая через некоторое время после конец пакета переводит декодер в область, недоступную для блока выбора программы (программы с 9-го по 16-й).Переключение программ происходит только в одном направлении по возрастающей.

Для выключения телевизора используйте вторую кнопку. При включении питания телевизора его переключателями кнопка превращается в кнопку (блокировка снимается), на блок управления подается напряжение питания и счетчик D3 обнуляется. Нулевой уровень с его второго выхода открывает ключ на VT1 и пропускает ток через реле P, контакты которого замыкают провода, идущие к кнопке питания телевизора.

После этого кнопку можно отпустить, и телевизор останется включенным.При выключении телевизора с пульта на выводе 11D3 появляется блок, переводящий ключ в замкнутое состояние, контакты реле размыкаются и телевизор выключается.

Схема подключения приемного блока (рис. 2) представлена ​​на рис. 3 для телевизора «Rainbow 61 TC-311».

Все ПДУ имеют, помимо основной микросхемы, матрицу контактов, кварцевый резонатор задающего генератора, усилительный каскад для светодиода, а также фильтрующий конденсатор источника питания.

Elekta. Пульт дистанционного управления Elekta модели CTR-1498EMK, AKAI, ORION собран на микросхеме TC9012F-011.

Goldstar Пульт дистанционного управления Goldstar Модели CF-14A80Y, CF-14B10B, CF-14D60B, CF-20D60B, CF-21A80Y, CF-21D60B, CF-21E20B собраны на микросхеме KS51800-15 и кварцевом резонаторе 455 кГц. Выходной усилитель собран на транзисторе 2N2222 и питается от 2-х батареек, общее напряжение 3В.

Goldstar Пульт дистанционного управления Goldstar CF-21C22X собран на микросхеме OHS2209P или KS51800-24, кварцевом резонаторе 455 кГц и усилителе на транзисторе 2SD1616.

Goldstar Пульты Goldstar моделей CF-25C32J, CF-29C20J, CF-29C32J, как и предыдущие, собраны на микросхеме OHS2209P или KS51800-24B, кварцевом резонаторе 455 кГц и транзисторе усилителя 2SD1616.
.jpg] Цепь дистанционного управления

Goldstar Модели дистанционного управления Goldstar CF-25C321, CF-29C201 собраны на тех же элементах, но в другом корпусе и кварце 480 кГц.

Goldstar Goldstar пульты ДУ моделей CF-25C36, CF-29C36 собраны на микросхеме SAA3010P.Кварцевый резонатор 455 кГц и два транзистора.

Goldstar Пульт дистанционного управления Goldstar модель CKT-4442B собран на микросхеме M708B1. Кварцевый кристалл 455 кГц и два транзистора, KTC1815 и KTC200.
.jpg] Схема дистанционного управления

Goldstar Пульт дистанционного управления Goldstar CKT-2190 собран на микросхеме SAA3010P. Кварцевый резонатор 455 кГц и транзистор МПШ35.

Grundig. Модели пультов дистанционного управления Grundig CVC-511, CVC-1835, CVC-1860, CVC-1880, CVC-1890 собраны на микросхеме SDA2208.Кварцевого резонатора 485 кГц и транзистора в усилителе нет.

Grundig. Модели пультов дистанционного управления Grundig CVC-720, CVC-4400 собраны на микросхеме MC144105 (MOS). Кварцевый резонатор 485 кГц и транзистор в импульсном усилителе BC875.
.jpg] Схема дистанционного управления

Grundig. Пульт дистанционного управления Grundig модели T63-64U, T-6346, UVC-5310, UVC-5360, UVC-5361 собран на микросхеме MC144105 (MOS). Кварцевый резонатор 485 кГц и транзистор BC875.

Grundig.Модель пульта дистанционного управления Grundig CVC-6300 собрана на микросхеме MC144107 (MOS). Кварцевый резонатор 485 кГц и транзистор BC875.

Hitachi. Пульт Hitachi модели CMT-1472, CMT-2077 собран на микросхеме M50560-001P. Кварцевый резонатор 455 кГц и транзистор 2SC816-Y5.

Hitachi. Пульты Hitachi моделей C21-S250, C25-S250 собраны на микросхеме M50467. Кварцевый резонатор 455 кГц и транзистор BC368.

Hitachi. Модели дистанционного управления Hitachi CMT-2141, CMT-1450 собраны на микросхеме M50460 или M50560.Кварцевый генератор 455 кГц и транзистор 2SC2060 (Q, R) или 2SC468E.

JVC. Пульт JVC модели C-21T1 собран на микросхеме M50560-307. Кварцевый кристалл MA151WK и транзистор 2SD1766R.

JVC. Пульт JVC модели C-21Z собран на микросхеме BU2461-0A. Кварцевый резонатор 455 кГц и транзистор 2SD1781R.

JVC. Пульт JVC модели C-210MV собран на микросхеме M50463P. Кварцевый резонатор 455 кГц и транзисторы 2SD501 и 2SCB822.

JVC. Пульт JVC модели C-2155EM собран на микросхеме M50142P. Кварцевый резонатор 455 кГц и транзисторы 2SC3312 и 2SB562 (C).

Кансай. Пульт Kansai model 14/20 собран на микросхеме M50560-001P. Кварцевый резонатор 455 кГц и два транзистора в усилителе 2SC815-Y.

Panasonic ПДУ Panasonic модели TC-21F1, TC-21L10R, TC-2125RT собраны на микросхеме EF0EC3524K4W. Транзистор в усилителе 2SD1328.

Пульт ДУ Panasonic Panasonic TX-21F1T собран на микросхеме uPD6600B32. Кварцевый резонатор и транзистор 440 кГц в усилителе 2SD1328.

Panasonic Пульт дистанционного управления Panasonic модель TC-25V-50R собран на микросхеме NBT0009M. Транзистор в усилителе 2SD1328.

Panasonic Пульт дистанционного управления Panasonic TX-24W1D собран на микросхеме uP06125A0578. Транзистор в усилителе 2SC3265Y.

Panasonic Пульт дистанционного управления Panasonic модели TC-33A4R, TC-21B4R собран на микросхеме M50560-117FP (Mikro Computer).Кварцевый генератор C5B420PB и транзистор в усилителе 2SC1652.

Panasonic Пульт ДУ Panasonici модель TX-33V1EE собран на микросхеме MNI5814EFR. Кварцевый резонатор 440 кГц и транзистор в усилителе 2SD1781R.

Panasonic Пульт дистанционного управления Panasonic модель TC-2160EE собран на микросхеме MN6030B (Mikro Computer). Транзистор в усилителе UN1231.

Panasonic Пульт дистанционного управления Panasonici TC-M21 собран на микросхеме BU5814FT1. Кварцевый резонатор 440 кГц и транзистор в усилителе 2SD1781R или 2SC3265Y85L.

Пульт ДУ Panasonic Panasonic TC-M29 собран на микросхеме BU5994F. Кварцевый резонатор и транзистор 440 кГц в усилителе 2SC3265Y.

Philips Пульт дистанционного управления Philips моделей 14CX37A, 20CX51A собран на микросхеме M50560-001P. Кварцевый резонатор 455 кГц и транзисторы в усилителе 2SC815-Y.

Sanyo. Пульт дистанционного управления Sanyo модели CEM251USU-00, CEM2515USU-00 собран на микросхеме uPD6303G или uPD6122G. Кварцевый кристалл 455 кГц и транзистор в усилителе 2SC2573.

Samsung Пульт ДУ Samsung модели CK-5322 собран на микросхеме SAA3027P. Без кварцевого резонатора. Транзисторы в усилителе 2SC815-Y и A539-Y.

Samsung Пульт дистанционного управления Samsung Модели CK-5322X, CK-6813Z, CK-7230Z, CK-6229Z собраны на микросхеме SAA3010. Кварцевый резонатор 432 кГц и транзисторы в усилителе BC328 и BC338.

Samsung Пульт ДУ Samsung модели CS-7830ZP собран на микросхеме M50560-001P. Кварцевый резонатор 455 кГц и транзисторы в усилителе KSC815-Y.

Siemens Дистанционное управление Сименс Модели FS-226, FS-228, CS-9206, CS-9204 собраны на микросхеме MC144107. Кварцевый резонатор и транзистор 485 кГц в усилителе BC875.

Схема и описание дальнейшего управления страной производства

Ovaj sistem daljinski upravljač (CRY) omogućuje korištenje infracrvenih (IC) zraka s udaljenosti do pet metaraćja za tédéraSistem ima 16 koraka control glasnoće i osam pozicija programke sklopke. Единица установки на телевидении напая на 12 В на телевизоре, так да га TV uključuje prekidač s kojeg se zasun uklanja i isključuje pomoću daljinskog upravljača.

Shematski dijagram управляющая плоскость приказана на ломтики 1. Ploča se sastoji od pravokutnog sata, brojača s promjenjivim koeficijentom podjele, upravljačkog uređaja za ovaj brojaneč.

Генератор takta israđen je na elementima D1.1 i D1.2 K561LE5 чипа. Elementi su uključeni za rad u Inverterskom režimu. Бзина понавляла импульс на 1 кГц. Будучи да прекидычки напонят CMOS элементы ние jednak polovici напона напаянья, и генератор, который вы исправляете круг R1VD1 да би симулярао облик излазних импульсов.

Impulsi generatora dovode se na ulaz binarnog brojača 02 koji je uključen za rad u režimu odbrojavanja. Brojač ima mogućnost blokiranja sata negativnim impulsom s njegovog prijenosnog izlaza "P". U isto vrijeme, impulsi sizlaza satnog generatora odlaze na izlazno pojačalo na čijem je izlazu uključen infracrveni emiter VD8.

Принцип рада круге да брояч D2 ограничива брой импульса на излазу генератора на йедан, два, четыре или осам, при больших улицах неприемлемых поставленных брояча. Tako se formiraju četiri vrste pulsnih paketa koji uključuju četiri naredbe: «programi», «jačina -», «jačina +» и «исключающее».

Круг функций на овой начин. В почтовом ящике излаз брояча на логической нули, коди-блокиратор такта кроз VD2 диоду. Kada kliknete na jedan od gumba, na primjer, na tipku SA3, postavlja se jedinica na ulaz unaprijed postavljenog brojača 4; код за брой "4" je 0100.

Kroz jednu od dioda VD4-VD7, logička jedinica ulazi u pojedinačni snimak na elementima D1.3 i D1.4. Овай jedan snimak generiše kratak pozitivni impuls, čije je trajanje mnogo kraće od time zadržavanja tipki, koje se ulazi na brojač koji je unaprijed podešen "S" ulazom, a broj 0100 pišu se.

У том тренутку брояч прелести из нуле у задану вриедность и на неговом себе, что излазном приеносу "П" появляется логическая единица, коя омогуцава рад сата, импульсы из ньеги улица на этой улице.

Brojač broji prema dolje i nakon četiri impulsa opet prelazi u nulte stanje, nula iz njegovog prijelaznog izlaza blokira generator sata i krug, odašiljeći jednu nareddebuć i prelazi u odnosti jprav. Тако се сваки положить када притиснете джедан од тэра преноси джедан пакет кодзи миенджа положай регулятора за джедан корак или джеданскую программу.

Схема погона приказана я на срезе 2. Фотодетектор может быть користити било тко, али на неговом излазу даже отрицательный импульс.

Pokretač se sastoji od neformalnog clikovača impulsa i naredbenog završnog signala, brojača informacijskog impulsa, clikovača impulsa registra-dekoder-naredba, brojača programkog sklopa, dekoder za prekisation ja.

Информация о генераторе импульсов, отображаемом на элементах D1.1 и D1.2, отпорнику R1 и конденсатору C1. Uređaj ima svojstva integrirajućeg kruga i Schmittovog okidača. Njegovi izlazni impulsi su nešto zakašnjeli u odnosu na ulazne i imaju strme prednje strane, bez obzira na trajanje frontova ulaznih impulsa.Поред тога, такав обликовач сузбия пульсни шум кратког траяня.

Генератор сигналов наредбеног прекида изводы на элементах D1.3 и D1.4, отпорнику R2 и диодах VD1, конденсатору C2. Принцип рада овог обликовачей je da u intervalima izmeu informacijskih impulsa C2 nema time da se isprazni, a na kraju slanja napon na ulazu D1.3 dosže graničnu vrijednost i prelazi u jedinstveno stanje poput. U ovom slučaju, jedan je izlazni signal na kraju paketa.

Импульси с излаза элемента D1.2 idu na brojanje ulaza D2 i nakon završetka praska postavlja se na stanje koje odgovara broju impulsa u njemu. У нас случаю притиснута я типка АЗ, а дальше управляет дженериком четыре импульса. Brojač D2 поставлен на "4" (0100). Pod djelovanjem signala rafala, brojač D3, koji obavlja funkcije registra, prenosi kod s izlaza D2 na svoje izlaze, u našem slučaju se na izlazu "4" D3 pojavljuje jedinica. Овай уРЕЖАЙ ДЖИ ДОК СЕ БРОЯЧ D2 не постави на нулу кроз ланац R3 C2.

Дакле, излазни импульсы "4" брояча D3, показывающее себе наредбени импульсы, которые траектории обзора о временной константи круга R3 C3.Taj se impuls u овом slučaju dovodi na ulaz brojača D6, koji zajedno s tporničkim matricom na svojim izlazima obavlja funkcije regacije jačine. У том се slučaju volumen povećava za jedan korak.

Da biste smanjili ili povećali još jedan korak, potrebno je da pritisnete odgovarajuće dugme na daljinskom upravljaču. Сваки положить када притиснете управлячку типку, гласноча се миеня за джедан корак. Kad je napajanje uključeno, kondenzator C7 регулятор поставля у среднего положения.

U slučaju smanjenja glasnoće na nulu, a zatim pritiskom na tipku za smanjivanje glasnoće, zahvaljući elementu D1.5, регулятор ne ide do maximuma, već u midnji položaj. Umjesto srednjeg položaja, možete postaviti kodni broj bilo kojeg other koraka, oneosno lemljenjem zaključaka 4,12,13,3 brojač D6.

За предварительным приготовлением программы притисните прво типку. Pozitivni impuls sa estog pina D3 ulazi u brojač D4 i prebacuje brojač D4 na sljedeću poziciju. Kod uključenog programskog broja šalje с у binarni decimalni dekoder на R5 čipu, на odgovarajućem izlazu R5 pojavljuje SE pozitivni Impuls, čije SE trajanje određuje parametrima sklopa R5 C5, коджа Nakon nekog Времена Nakon završetka PAKETA prenosi dekoder на područje Koje Nije и доступно ZA Блок odabira програма (программа 9.делать 16.). Prebacivanje programa se dogaa samo u jednom smjeru na sve većoj osnovi.

Если вы исключаете телевизор, используйте другие вещи. Kad uključite napajanje televizora njegovih sklopki, gumb pretvaran u gumb (brava je uklonjena), naponski napon se dovodi na upravljačku jedinicu, a brojač D3 postavljen je naulu. Нулта разина из другого излаза отвара ключ на VT1 и пролази струю кроз рэй П, чьи контакты затвараю жице, которая иду до вкуса за напаянное телевидение.

Након тога, гумб себе можно отпустить и телевизор, чтобы остаться без уплаты.Кад исключите телевизор с дальнего управления, на штыре 11D3 появлю се единица коя типку ставля у затворено станье, контакте реля отвара и телевизор с исключением.

Диаграмма повезения приъеме единства (Сл. 2) приказан на Слице 3 за "Rainbow 61 TC-311" по телевидению.

Svi daljinski upravljači imaju, pored glavnog mikro-sklopa, matricu kontakata, kvarčni rezonator glavnog oscilatora, pojačalo za diodu za emitiranje svjetla, a takođerja i kondenzator izavo.

Elekta. Elekta daljinski управляет моделью CTR-1498EMK, AKAI, ORION работает на базе TC9012F-011.

Goldstar Модели дальнего управления Goldstar CF-14A80Y, CF-14B10B, CF-14D60B, CF-20D60B, CF-21A80Y, CF-21D60B, CF-21E20B устанавливаются на KS51800-15 с частотой от 455 Гц. Излазно поясно, что установлено на транзисторе 2N2222, на улице 2 батареи, купленные на улице 3V.

Goldstar Goldstar модель дальнего управления CF-21C22X установлена ​​на OHS2209P или KS51800-24, в кварцевом резонаторе от 455 кГц и появляется на транзисторе 2SD1616.

Goldstar Модели дальнего управления Goldstar CF-25C32J, CF-29C20J, CF-29C32J, као и переходы, установлены на OHS2209P или KS51800-24B, кварцевый резистор 16 с переключателем на 16 455.
.jpg] Круг дальнего управления

Goldstar Модели дальнего управления Goldstar CF-25C321, CF-29C201 предназначены для использования на правильном элементе, а также у различного источника и кварца от 480 кГц.

Goldstar Модели дальнего управления Goldstar CF-25C36, CF-29C36 используются на устройстве SAA3010P.Кварцний резонатор 455 кГц и два транзистора.

Goldstar Daljinski управляет моделью Goldstar CKT-4442B, установленной на устройстве M708B1. Кварцни кристал 455 кГц и два транзистора, KTC1815 и KTC200.
.jpg] Круг дальнего управления

Goldstar Goldstar модель дальнего управления CKT-2190 используется на SAA3010P. Кварцний резонатор 455 кГц и транзистор МПШ35.

Grundig. Грундиг модели дальнейшего управления CVC-511, CVC-1835, CVC-1860, CVC-1880, CVC-1890 используются на SDA2208 čipu.Кварцний резонатор на 485 кГц и транзистор у меня не было.

Grundig. Грундиг модели дальнего управления CVC-720, CVC-4400 используются на базе MC144105 (MOS). Кварцевый резонатор на 485 кГц и транзистор с импульсным сигналом BC875.
.jpg] Круг дальнего управления

Grundig. Грундиговых моделей управляет T63-64U, T-6346, UVC-5310, UVC-5360, UVC-5361 устанавливается на MC144105 čipu (MOS). Кварцный резонатор 485 кГц на транзисторе BC875.

Grundig.Grundig daljinski управляет моделью CVC-6300, установленной на чипе MC144107 (MOS). Кварцный резонатор 485 кГц на транзисторе BC875.

Hitachi. Hitachi daljinski управляет моделью CMT-1472, CMT-2077 установлен на чипе M50560-001P. Кварцний резонатор 455 кГц на транзисторе 2SC816-Y5.

Hitachi. Hitachi модели дальнего управления C21-S250, C25-S250 используются на базе M50467. Кварцний резонатор 455 кГц на транзисторе BC368.

Hitachi. Hitachi модели дальнего управления CMT-2141, CMT-1450 используются на базе M50460 или M50560.Кристальный генератор на 455 кГц на транзисторе 2SC2060 (Q, R) или 2SC468E.

JVC. JVC daljinski управляет моделью C-21T1, установленной на модели M50560-307. Kvarcni kristal MA151WK и транзистор 2SD1766R.

JVC. Дальински управляет моделью C-21Z JVC, установленной на базе BU2461-0A. Кварцни резонатор 455 кГц и транзистор 2SD1781R.

JVC. Дальинский управляет моделью JVC C-210MV, установленной на модели M50463P. Кварцный резонатор 455 кГц и транзисторы 2SD501 и 2SCB822.

JVC. Дальинский управляет моделью JVC C-2155EM, установленной на модели M50142P. Кварцный резонатор 455 кГц и транзистор 2SC3312 и 2SB562 (C).

Кансай. Daljinski управляет Kansai modela 14/20 sastavljen je na M50560-001P čipu. Кварцевый резонатор на 455 кГц и два транзистора у 2SC815-Y пояснил.

Panasonic Panasonic модели дальнего управления TC-21F1, TC-21L10R, TC-2125RT используются на EF0EC3524K4W. Транзистор у поясала 2SD1328.

Panasonic Daljinski управляет Panasonic TX-21F1T установлен на uPD6600B32 чип.Кварцевый резонатор и транзистор на 440 кГц и 2SD1328 появилось.

Panasonic Panasonic другой управляющий модель TC-25V-50R установлен на чипе NBT0009M. Транзистор у поясала 2SD1328.

Panasonic Daljinski управляет Panasonic TX-24W1D установлен на uP06125A0578 čipu. Транзистор у пояса 2SC3265Y.

Panasonic Panasonic другие управляющие модели TC-33A4R, TC-21B4R установлены на чипе M50560-117FP (Mikro Computer). C5B420PB кристаллический осциллятор и транзистор у 2SC1652 появилось.

Panasonic Panasonic позволяет управлять моделью TX-33V1EE, установленной на MNI5814EFR. Кварцевый резонатор 440 кГц и транзистор у 2SD1781R появилось.

Panasonic Panasonic имеет модель TC-2160EE, установленную на чипе MN6030B (Mikro Computer). Транзистор у пояса UN1231.

Panasonic Daljinski управляет Panasonici TC-M21 установлен на BU5814FT1. Кварцевый резонатор 440 кГц на транзисторе у 2SD1781R или 2SC3265Y85L появилось.

Panasonic Panasonic TC-M29 daljinski управляет на BU5994F čipu. Кварцевый резонатор и транзистор на 440 кГц и 2SC3265Y появилось.

Philips Philips модели дальнего управления 14CX37A, 20CX51A используются на M50560-001P. Кварцевый резонатор и транзисторы на 455 кГц и 2SC815-Y появился.

Sanyo. Саньо далински управляющая модель CEM251USU-00, CEM2515USU-00 установлена ​​на устройстве uPD6303G или uPD6122G. Кристалл и транзистор на 455 кГц и пояс 2SC2573.

Samsung Модель Samsung для управления CK-5322 установлена ​​на SAA3027P. Без кварцного резонатора. Транзисторы у пояса 2SC815-Y и A539-Y.

Samsung Самсунговые модели дальнего управления CK-5322X, CK-6813Z, CK-7230Z, CK-6229Z используются на языке SAA3010. Кварцевый резонатор и транзисторы 432 кГц и пояс BC328 и BC338.

Samsung Самсунг в других управляющих моделях CS-7830ZP установлен на чипе M50560-001P. Кварцевый резонатор и транзисторы 455 кГц и KSC815-Y появился.

Сименс Сименс модели дальнего управления FS-226, FS-228, CS-9206, CS-9204 используются на MC144107. 485 кГц кварцевый резонатор и транзистор у BC875.

Svi daljinski upravljači imaju, pored glavnog mikro-sklopa, matricu kontakata, kvarčni rezonator glavnog oscilatora, pojačalo za diodu za emitiranje svjetla, a takođerja i kondenzator izavo.

Panasonic Panasonic модели дальнего управления TC-21F1, TC-21L10R, TC-2125RT используются на EF0EC3524K4W.Транзистор у поясала 2SD1328.

Круг дальнего управления

Panasonic Дальний управление Panasonic TX-21F1T установлен на uPD6600B32 чип. Кварцевый резонатор и транзистор на 440 кГц и 2SD1328 появилось.


Круг дальнего управления

Panasonic Panasonic другой управляющий модель TC-25V-50R установлен на устройство NBT0009M. Транзистор у поясала 2SD1328.


Круг дальнего управления

Panasonic Daljinski управляющий Panasonic TX-24W1D установлен на uP06125A0578.Транзистор у пояса 2SC3265Y.


Круг дальнего управления

Panasonic Panasonic другой управляющий модель TC-33A4R, TC-21B4R установлен на устройстве M50560-117FP (Mikro Computer). C5B420PB кристаллический осциллятор и транзистор у 2SC1652 появилось.


Круг дальнего управления

Panasonic Panasonic дальнего управления модель TX-33V1EE установлен на MNI5814EFR čipu. Кварцевый резонатор 440 кГц и транзистор у 2SD1781R появилось.

Panasonic Daljinski управляет Panasonici TC-M21 установлен на BU5814FT1.Кварцевый резонатор 440 кГц на транзисторе у 2SD1781R или 2SC3265Y85L появилось.


Круг дальнего управления

Panasonic Panasonic дальнего управления модель TC-2160EE установлен на MN6030B čipu (Mikro Computer). Транзистор у пояса UN1231.

Panasonic Panasonic TC-M29 daljinski управляет на BU5994F čipu. Кварцевый резонатор и транзистор на 440 кГц и 2SC3265Y появилось.


Круг дальнего управления

Philips Philips модели дальнего управления 14CX37A, 20CX51A используются на M50560-001P.Кварцевый резонатор и транзисторы на 455 кГц и 2SC815-Y появился.


Круг дальнего управления

Sanyo. Саньо далински управляющая модель CEM251USU-00, CEM2515USU-00 установлена ​​на устройстве uPD6303G или uPD6122G. Кристалл и транзистор на 455 кГц и пояс 2SC2573.

Samsung Модель Samsung для управления CK-5322 установлена ​​на устройстве SAA3027P. Без кварцного резонатора. Транзисторы у пояса 2SC815-Y и A539-Y.


Круг дальнего управления

Samsung Самсунговые модели дальнего управления CK-5322X, CK-6813Z, CK-7230Z, CK-6229Z используются на SAA3010.Кварцевый резонатор и транзисторы 432 кГц и пояс BC328 и BC338.


Круг дальнего управления

Samsung Самсунг дальнего управления модель CS-7830ZP поставлен на устройство M50560-001P. Кварцевый резонатор и транзисторы 455 кГц и KSC815-Y появился.


Круг дальнего управления

Сименс Сименс Модели дальнего управления FS-226, FS-228, CS-9206, CS-9204 используются на MC144107. 485 кГц кварцевый резонатор и транзистор у BC875.


Круг дальнего управления

Оштар. Остарная модель дальнего управления 14BN1, 14BN14, 14BN1A работает на uPD6600GS-579 čipu. Кварцни резонатор 455 кГц и транзистор у 2SC2001K появилось.


Круг дальнего управления

Оштар. Daljinski управляет Sharp модель 21BN21, SV-2152U установлен на čipu uPD6124G-146. Кварцни резонатор на 455 кГц на транзисторе у 2SC1652 появился.


Круг дальнего управления

Оштар.Oštar daljinski upravljač model 29N42-E3, SU-2152U sastavljen je na uPD6124 čipu. Кварцний резонатор 455 кГц.


Круг дальнего управления

Оштар. Оштар модель дальнего управления C-262SC, C-2002SC поставлен на карту M58484P. Транзистори у пояса 2SC2120, 2SC1815.


Круг дальнего управления

Оштар. Oštar daljinski control, model CV-3730SC, sastavljen na čipu LC7462M-8167. Кварцний резонатор 455 кГц. Поясничный транзистор 2SC2673


Круг дальнего управления

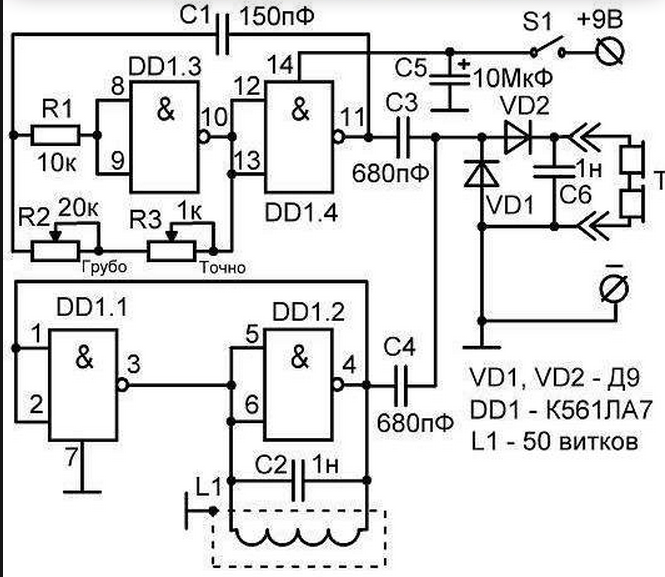

K561L7 аналог.Пульгуляторные генераторы на K561L7. Prosta początkujący radiourgów

Prosta początkujący radiourgów

W tym artykule będziemy spojrzeć na kilka prostych urządzenia elektryczne Na podstawie układu logicznego K561L7 и K176L77. Zasadniczo żetony te są praktycznie takie same i mają ten sam cel. Pomimo niewielkiej rónicy w параметрах neoocked, są one praktycznie wymienne.

Krótko o mikroukładce K561L77

Mikroguity K561L7 и K176L7 представляют собой элементы 2i - nie.Jest konstruktywnie wdrażany w plastikowej czarnej skrzynce z 14 wnioskami. Pierwszy wniosek chipa jest wskazany w formie etykiety (tzw. Klucz) на obudowie. Może być lub punkt lub wycięcie. Wygląd Obwody i wnioski są wyświetlane na rysunkach.

Posiłek mikroukładu wynosi 9 woltów, napięcie zasilania jest dostarczane do wniosków: 7 Wyjście - "Wspólne", 14 Wyjście - "+".
Podczas instalowania etonów konieczne jest uważne, aby wyświetla się instalacją COF-losową chip "wewnątrz Out".Skip Chip jest pożądany, aby wytworzyć lutownicę z nie więcej niż 25 ватами.

Przypomnijmy, że te etony zwane "logiczne", dlatego mają tylko dwa stany lub "logiczny zero" lub "jednostka logiczna". Ponadto na poziomie "jednostki" napięcie jest w pobliżu napięcia zasilania. W konsekwencji, ze spadkiem napięcia zasilania samego wióry i poziom "jednostki logicznej" będzie mniejsze.
Wydajmy mały eksperyment (rysunek 3)

Po pierwsze, obrócimy element chipa 2, albo nie tylko nie podłczyć do tego wejścia.Przez wyjście chipa podłącz diodę LED, otrzymamy napięcie przez zmiennego rezystora, sterując napięciem. Aby dioda LED nadrobiona, konieczne jest na wyjściu chipa (ten wyjście 3) w celu uzyskania napięcia równego logika "1". Możesz kontrolować napięcie za pomocą dowolnego multimetru, obracając go do trybu pomiaru napięcia stałego (na diagramie jest PA1).
Ale z posiłkami, będę grał trochę, najpierw podłączyć jedną baterię, 4,5 V. Tak jak chip jest falownikiem, dlatego, aby uzyskać wyjście "1", konieczne jest stosowanie do Wejóñgo "0.Dlatego rozpoczynamy nasz eksperyment z logicznym "1" - to znaczy silnik rezystora powinien być w górnej pozycji. Obracanie naprzemiennego silnika rezystora będzie czekać na chwilę, gdy dioda się obróci. Napięcie na silniku rezystora zmiennego, aw konsekwencji na wejściu chipu wynosi około 2,5 woltów.
Jeśli podłączysz drugą baterię, a następnie otrzymujemy 9 woltów, a dioda LED w tym przypadku zapala się na napięciu wejściowym około 4 woltów.

Tutaj, przy okazji, musisz dać trochę wyjaśnienia.: Możliwe, e w swoim eksperymencie mog występować inne wyniki inne niż powyższe. Nie ма NIC zaskakującego: ш pierwszych dwóch zupełnie identycznych żetonach, Nie ма parametrów, A Parametry BEDA się różnić ш Каздым przypadku, РО DRUGIE, Układ logiczny może zmniejszyć się ш sygnale wejściowym, абы rozpoznać яко logiczny "0", Вт naszym przypadku obniżyliśmy napięcie wejściowe dwa razy, po trzeciej w tym eksperymencie, staramy się pracować mikroukciuch cyfrowy. W trybie analogowym (tj. Sygnał sterujący przechodzi płynnie) i chip, z kolei, działa tak, jak powinna być wykonana, gdy osiągnie pewien próg, natychmiast porusza stan logiczny.Ale jest to najbardziej próg różnych żetonów może się rónić.
Jednak celem naszego eksperymentu było proste - musieliśmy udowodnić, że poziomy logiczne bezpośrednio zależą od napięcia zasilania.
Kolejny Nuance: Jest to możliwe tylko z etonami serii CMOS, które nie są bardzo krytyczne dla napięcia zasilającego. Dzięki wiórom serii TTL są inaczej odżywianie. Mają ogromną rolę i podczas pracy, odchylenie jest dozwolone nie więcej niż 5%.

Cóż, krótka znajomość zakończyła się, idź do ćwiczeń...

Prosty przekaźnik czasu

Схема urządzenia jest pokazany na rysunku 4. Элемент wiórowy jest tutaj włączony, a także w eksperymencie powyżej: wejścia są zamknięte. Podczas gdy przycisk S1 jest otwarty, kondensator C1 jest w stanie naładowanym, a prąd nie przebiega przez niego. Jednak wejście układu wiórowego jest podłączone do drutu "Wspólnego" (za pomocą rezystora R1), a zatem logiczne "0" będzie obecne na wejściu mikroukustywania. Ponieważ элемент wiórowy jest falownikiem, означающий, что на wyjściu chipu będzie logiczne "1", диода LED będzie się spalić.
Zamknięcie przycisku. Logiczne "1" появится się na wejściu chip, a zatem wyjście będzie "0", dioda LED wyjdzie. Ale po zamknięciu przycisku, конденсатор C1 шутка natychmiast odprowadzany. Oznacza to, e po zwolnieniu przycisku w kondensatorze rozpocznie się process ładowania i dopóki nie będzie kontynuowany przepływ elektryczność Wspieranie poziomu logiki "1" naa wejci. Oznacza to, że okaże się, że dioda LED nie świeci, dopóki kondensator C1 zostanie obciążony. Czas ładowania kondensatora można zmienić przez wybór pojemności kondensatora lub odporności na rezystor R1.

Схема секунды

Na pierwszy rzut oka prawie taki sam jak poprzedni, ale przycisk z skraplaczem wklejającym jest włączony trochę inaczej. I będzie również działać trochę inaczej, w trybie oczekiwania dioda LED nie świeci, gdy przycisk zamyka przycisk, dioda LED zapala się od razu i wyjdzie z opóźnieniem.

Просты Мигаль.

Jeśli włączyłeś układ, jak pokazano na rysunku, otrzymamy generator pulsu światła.W rzeczywistości jest to najłatwiejszy multiwibrator, którego zasada została szczegółowo opisana na tej stronie.
Częstotliwość impulsu jest regulowana przez rezystora R1 (można nawet ustawić zmienną) и C1 skraplacz.

Zarzdzany мигалка.

Nieco zmieńmy klapę błysków (co było wyższe na rysunku 6), wprowadzając go do łańcucha już znanego czasu s1 i skraplacza C2.

Co się okazuje: z zamkniętym przyciskiem S1, wejście elementu D1.1 będzie logicznym "0". Jest to element 2, a zatem nie ma znaczenia, co dzieje się w other wejściu - wyjście w każdym przypadku będzie "1".
Ten "1" przejdzie na wejście other elementu (które D1.2), a następnie wyjście tego elementu będzie mocno usiąść logiczny "0". A jeśli dioda LED świeci się i będzie stale spalić.
Gdy tylko wydaliśmy przycisk S1, skraplacz C2 został uruchomiony. W czasie ładowania, przeniesie poziom logiki "0" na wyjściu 2 etonów. Gdy tylko opłaty kondensatora, prąd zatrzyma się przez niego, multibibrator rozpocznie działanie w zwykłym trybie, dioda LED będzie migać.
Poniższy schemat wprowadziła również ten sam łańcuch, ale jest już włączony inaczej: Po naciśnięciu przycisku dioda LED będzie migać, a po upływie pewnego czasu spala się.

Проста Сакери.

W tym schemacie nie ma nic niezwykłego: Wszyscy wiemy, że jeśli podłączysz głośnik lub słuchawki do wyjścia multiibratora, zacznie robić przerywane dźwięki. W niskich częstotliwościach po prostu "zaznaczył" и przy wyższych częstotliwościach będzie piszczy.
Dla eksperymentu większego zainteresowania jest schemat pokazany poniżej:

Tutaj znowu, przyjazny czas przekaźnik czasowy zamyka przycisk S1, otworzyć go i po chwili urządzenie zacznie piszczeć.

Na podstawie układu K561L7 można zebrać generator, który można zastosować w praktyce, aby wygenerować impulsy dla dowolnych systemów lub impulsów po ampifikacji przez tranzystorów W rezultacie możliwe jest zebranie girlanda lub światła do biegania na tym układzie.Dalej, w artykule znajdziesz podstawowy schemat wiórów K561L7, drukowaną płytkę drukowaną z lokalizacją elementów radiowych i opis pracy montażu.

Zasada działania girlandów na CA561 LA7 mikroukładce

Mikroukciuch rozpoczyna generowanie impulsów w pierwszym z 4 elementów 2i - nie. Czas trwania impulsu jasności LED zależy od ratingu skraplacza C1 dla pierwszego elementu, a odpowiednio, C2 i C3 dla other i trzeciego. Tranzystory są w rzeczywistości kontrolowane "Klawisze", gdy napięcie sterujące jest nakładane z elementów wiórowych do podstawy, otwierając, pomijają prąd elektryczły zańsilania zasilaj.
Moc jest przeprowadzana z ródła zasilania 9 V, z prądem znamionowym co najmniej 100 mA. Dzięki prawej instalacji moc elektryczna nie musi być skonfigurowana i natychmiastowa.

Wyznaczenie elementów radiowych w girlandach i ich nominalnym zgodnie z powyższym schemacją

R1, R2, R3 3 МОм - 3 шт .;
R4, R5, R6 75-82 Ом - 3 шт .;
C1, C2, C3 0,1 мкФ - 3 шт .;
HL1-HL9 LED AL307 - 9 шт .;
D1 Микросхема К561Л7 - 1 шт .;

Płyta pokazuje utwory do trawienia, wymiarów tekstulitu i lokalizacji elementów radiowych podczas lutowania.Aby wytwarzać tablicę, możliwe jest użycie jednostronnej płyty do powlekania z miedzi. W tym przypadku wszystkie 9 diody LED są instalowane na płycie, jeśli diody LED są pobierane w łańcuchu - Garland, i nie zamontowany na płycie, wówczas jego wymiary można zmniejszyć.

Dane techniczne Чип K561L77:

Napięcie zasilania 3-15 V;
- 4 элемента logiczne 2i - nie.

W układzie K561L7 (lub jego analogi K1561L7, K146L7, CD4011) zawiera cztery elementy logiczne 2i - nie (rys.1). Logika działania elementu 2 i nie jest prosta - jeśli na obu wejściach znajduje się jednostka logiczna, wyjście będzie zerowe, a jeśli tak nie jest (к значку, jest zero na jednym z wejciejślub. Mikroguit K561L7 Logika CMOS, означающий, e jego elementy są wykonane tranzystory polowe.

Рисунок 2 przedstawia schemat najprostszego przekaźnika czasowego z wyświetlaczem na diodach LED, czas rozpoczyna się w momencie zasilania w przełączniku S1. На самый лучший конденсатор C1 шутка odprowadzany, a napięcie na niej nie wystarczy (jako logiczny zero). Dlatego na wyjściu D1.1 będzie jednostka, a na wyjściu D1.2 - ноль. Dioda LED HL2 płonie, a dioda HL1 nie będzie się spalić. Dlatego będzie kontynuowany do czasu obciążenia C1 przez rezystory R3 i R5 do napięcia, który element D1.1 rozumie jako jednostkę logiczną w tym momencie, zero pojawia się na wyjściu D1.1, a na wyjściu D1.2 - jeden.

Przycisk S2 służy do ponownego uruchomienia przekaźnika czasu (po naciśnięciu go zamyka C1 i zrzuca go, a po zwolnieniu, zaczyna się ponownie ładować C1). Tak więc odliczanie rozpoczyna się od momentu zasilania władzy lub od momentu naciśnięcia i zwolnienia przycisku S2. LED HL2 wskazuje, e istnieje odliczanie, dioda LED HL1 jest procsem odliczania. Я сам może zostać zainstalowany czas zmienny rezystor R3.

Możesz nosić uchwyt z wskaźnikiem i skal, na którym można podpisać wartości czasu, mierząc je za pomocą stopera. Dzięki oporności rezystorów R3 i R4 i kontenerów C1 jak na diagramie można ustawić okiennice z kilku sekund na minutę i trochę więcej.

Na schemacie wykorzystywane są tylko dwa elementy chipowe, ale są jeszcze dwa. Korzystanie z nich można wykonać, aby przekaźnik czasowy na końcu czasu otwarcia migawki będzie służyć sygnałowi.

Rysunek 3 Schematu przekaźnika czasu z dźwiękiem.Na elementach D1 3 i D1.4 wykonany jest multiwibrator, który wytwarza impulsy или częstotliwości około 1000 Гц. Ta częstotliwość zależy od odporności R5 i C2 skraplacza. Między wejściem a wyjściem elementu D1.4 zawiera na przykład piezoelektryczny "Cook", z godziny elektroniczne lub rurka telefoniczna, multimetr. Мультицибратор Gdy działa sygnał dźwiękowy.

Мультиибратор Możesz kontrolować, zmieniając poziom logiczny na wyjściu 12 D1.4. Gdy tutaj jest zero, multibibrator nie działa, a "kucharz" B1 milczy.Киди джеден. - B1 гудки. To wyjście (12) jest podłączone do wyjścia elementu D1.2. Dlatego sygnał dźwiękowy "papieros", gdy HL2 wychodzi, czyli alarm dźwiękowy jest aktywowany natychmiast po przekaźniku czasu będzie działać przedział czasu.

Jeśli nie masz piezoelektrycznej "diety" zamiast tego, możesz wziąć, na przykład, mikrodynamice ze starego odbiornika lub słuchawek, telefon. Ale musi być podłączony wzmacniacz tranzystorowy. (Рис. 4), w przeciwnym razie możesz zepsuć chip.

Jeśli jednak wskazanie LED nie jest dla nas potrzebne, można to zrobić ponownie z dwoma elementami ponownie.Na rysunku 5 schemat przekaźnika czasu, w którym istnieje tylko alarm dźwiękowy. Podczas gdy kondensator C1 jest rozładowany, мультибибратор jest zablokowany przez logiczne zero, a "kucharz" milczy. Гды Tylko С1 Таксы делают napięcia jednostki logicznej, zarabiasz multiwibrator, В1 zostanie zapisany на rysunku 6 sygnału sygnału sygnału dźwiękowego, przerywanego przerywanego Sygnaly dźwiękowe .. Ponadto, т dźwięku я częstotliwość przerwania można regulować przez niego można stosować, на Przykład яко Mała Syrena lub rozmowa apartamentu

Na elementach D1 3 i D1.4 Мультицибратор виконаний. Przetwarzanie impulsów częstotliwości dźwięku, które przez wzmacniacz na tranzystor VT5, przybyć do głośnika B1. Ton dźwiękowy zależy od częstotliwości tych impulsów, a ich częstotliwość może być regulowana przez zmienną rezystor R4.

Aby przerwać dźwięk, other multiwibrator serwowany jest na elementach D1.1 i D1.2. Produkuje impulsy znacznie niższą częstotliwość. Impulsy te przybywają do wyjścia 12 D1 3. Gdy tutaj jest logiczna zero multicibrator D1.3-D1.4 jest wyłączona, głośnik jest cichy, gdy urządzenie jest dźwiękiem. W ten sposób otrzymuje się przerywany dźwięk, którego ton można regulować do rezystora R4, a częstotliwość przerwania jest R2. Głośność dźwięku zależy w dużej mierze od głośnika. A mówca może być prawie dowolny (na przykład głośnik z radia, telefonu, radia lub nawet system akustyczny z centrum muzycznego).

Na podstawie tej syreny można wykonać alarm bezpieczeństwa, który się włączy za każdym razem, gdy ktoś otworzy drzwi do pokoju (рыс.7).

Urządzenie do tworzenia efektu świateł biegowych od środka do krawędzi słońca. Liczba diod LED - 18 шт. Упит. = 3 ... 12В.

Aby dostosować częstotliwość migotania, aby zmienić oceny rezystorów R1, R2, R3 lub C1, C2, C3 kondensatorów. Na przykład, wzrost R1, R2, R3 dwa razy (20k) częstotliwość podwoi się. Podczas wymiany kondensatorów C1, C2, C3 zwiększa pojemność (22 мкф). Moliwe jest zastąpienie K561L7 na K561L5 lub pełnej CD4011 CD4011. R7, R8, Rezystancy R9 zależą od napięcia zasilania i z używanych diod LED.Z rezystancją 51 omów i napięcia zasilania prądu 9 V przez diody LED, jest nieco mniej niż 20 mA. Jeśli potrzebujesz wydajności urządzenia i używasz jasnych świecących diod LED przy niskim prądu, a następnie odporność na rezystory mogą być starzenie się w celu zwiceęczeęi j doesy zwiceękzeęi j doeszęczeęi j doesy zwiceększeęi j doeszónczei.

Jeszcze lepiej, gdy odżywianie 9b użyj szeregowego podłączenia diod LED:

Poniżej znajdują się rysunki płytka drukowana Dwie opcje i: Młoń23


Z tym schematem często przeglądasz:

Rozważ schematy czterech urządzenia elektryczne Zbudowany na chipie K561L7 (K176L7).Schematiczny schemat Pierwszy instrument jest pokazany na rysunku 1. Jest to migaj latca latarka. Mikroukciuch generuje impulsy, które wprowadzają bazę danych tranzystora VT1, a w tych momentach, gdy jednostkowy poziom logiczny jest napięcie (przez rezystor R2), otwiera sięcie nówya

Wykres ilustrujący napięcie na wyjściu 11 wiżpie znajduje się na Figurze 1a.

Рис. 1а.
Mikroukciuch zawiera cztery elementy logiczne "2i - nie", wejścia, które są połączone ze sobą.W rezultacie otrzymuje się cztery falowniki ("nie". Na pierwszych dwóch D1.1 и D1.2, multiwibrator generuje impulsy (na wyjściu 4), której forma jest pokazana na figurze 1a. C1 i Резистор R1. W przybliżeniu (z wyjątkiem parameterrów mikrokriguitów) Ta częstotliwość można obliczyć za pomocą formuły F = 1 / (CXR).1 jednostki, na wyjściu D1.2 - zero, prowadzi do faktu, że skraplacz C1 zaczyna ładować przez R1 и wejście Element D1.1 monitoruje napięcie do C1. I tak szybko, jak te napięcie osiągnie poziom jednostki logicznej, schemat jest tak samo odwrócony, teraz na wyjściu D1.1 będzie zero, a na wyjściu D1.2 jednostki.

Teraz kondensator zostanie już zwolniony przez rezystor, a wejście D1.1 będzie monitorować ten process, gdy tylko napięcie na nim stanie się równe logicznym schemacie zero, odwrownci się pony.W rezultacie poziom na wyjściu D1.2 będzie impulsy i na wyjściu D1.1, impulsy będą również, ale impulsy antyfaza na wyjściu D1.2 (Рис. 1a).

Na elementach D1.3 i D1.4 wykonany jest wzmacniacz mocy, bez którego zasadniczo możesz zrobić.

W tym schemacie można użyć szczegółów rónych wyznań, limitów, w których dane muszą być układane na diagramie. Na przykład, R1 może mieć odporność od skraplacza 470 kΩ do 910 kΩ, C1, aby uzyskać pojemność 0,22 microformów do 1,5 μF, rezystor R2 - od 2 kΩ do 3 kΩ, w taki sam sposób podpisinal i s схемы.

руб. 1б.
Lampa arówkowa - z lampy kieszonkowej, a bateria jest płaska na 9,5 V, albo "Krone" na 9V, ale lepiej, jeśli weźmiesz dwa "mieszkanie", zawarte w serii. Cocologe (położenie wniosków) tranzystora KT815 pokazano na rysunku 1b.

Other urzdzenie to przekaźnik czasowy, timer z sygnalizacją dźwięku ustalonego przedziału czasu (рис. 2). Podstawą jest multiibrator, którego częstotliwość jest bardzo zwiększona, w porównaniu z wstępnie uruchomioną konstrukcją, zmniejszajc pojemność kondensatora.Мультицибратор шутит на элементах D1.2 и D1.3. Rezystor R2, aby wziąć tę samą jak R1 na schemacie na rysunku 1, a skraplacz (w tym przypadku C2) ma znacznie mniej pojemnik, w zakresie 1500-3300 pf.

Вт rezultacie impulsy на wyjściu takiego multiwibratora (wyjścia 4) MĀJA częstotliwość dźwięku .. Те impulsy IDA делают wzmacniacza zebranego на elemencie D1.4 я на emiterze dźwiękowym пьезо-basenem, który Przy użyciu multilibratora powoduje, że dźwięk о wysokim LUB średnim dźwięku . Dźwięk pusty - piezoceramiczny brzęczyk, taki jak połączenie z rurk telefoniczną.Jeśli ma trzy wnioski, musisz spaść dowolne dwa z nich, a następnie eksperymentalnie wybrać z trzech dwóch takich, przy podłączeniu głośności dźwięku jest maksymalnie.

Рысь. 2.

Мультицибратор działa tylko wtedy, gdy wyjście znajduje się na wyjściu 2 D1.2, jeśli zero - мультиибратор nie generuje. Zdarza się, że element D1.2 jest elementem «2i - nie», który jak wiadomo, jest znany, ma to, jeśli jest to dla jednego wejścia, aby zastosować zero, a nastpnie na jego mocy będuzie na jednost się dzieje на другом wejściem.

Генераторы импульса

Generatori impulsa koriste se u mnogim radiotehničkim uređajima (elektronički brojila, vremenski relji), который имеет свой приликом поставляя digitalne tehnologije. Frekvencijski raspon takvih generatora može biti od hertza do mnogih megaherca. Ovdje su navedeni jednostavni oscilatorski krugovi, uključujući one na digitalnim «logičkim» elementima koji se široko koriste u složenijim krugovima kao što su čvorovi za podešavanje zizukova signal.

U рис. На слайсе 1 приказан эта диаграмма генератора кода генерирующего поединка правокутне импульса притиском на типку S1 (шутить, нет самоосциллятора, čije su sheme dane u nastavku). Na logičkim elementtima DD1.1 i DD1.2 sastavljen je RS-okidač, koji sprječava prodiranje impulsnog odskoka od kontakata gumba na ureaju za ponovno računanje. У положу контакт типке S1, приказан на диаграмме, на излазу 1 бит, на излазу 2 бит и напона ниске разине; када се гамб притисне, обрнуто.Ovaj Je Generator прикладан за координацию при провайде рада различных брошюр.

U рис. 2 приказумая диаграмма единичного генератора импульса на электромагнетическом режиме. Кадс, который подается, конденсатор C1, который используется в качестве источника сигнала R1, является выходом из него, который активируется одним из каналов связи с контактом K 1.1. Али Релей Се не Пушта Одмах Йер Че Нэко Вриеме Струя Пролазити Струя Због Энергии Аккумулиран од Конденсатора С1. Kad se kontakti K 1.1 поновно затвор, конденсатор се поновно починье точки - ciklus se ponavlja.

Uključna frekvencija elektromagnetcogreja ovisi on njegovim parametera, kao i vrijednostima kondenzatora C1 и otpornika R1. Када используйте релей РЭС-15 (путовница RS4.591.004), предварительное получение с условием отказа от приема у секунды. Takav se generator može koristiti, na primjer, za prebacivanje vijenaca na božićno drvce, za druge svjetlosne efekte. Njegov nedostatak je potreba korištenja kondenzatora značajnog kapaciteta.

U рис. На слайсе 3 приказаана диаграмма другого генератора кода, который соответствует электромагнитному ролю, это начало рада плавно в исходном генераторе, а также дае частота пульса с 1 Гц с конденсатором 10 пута манжим.Кадс напая струя, конденсатор C1 - это пуни преко отпорника R1. Након неког времени, зенер диода VD1 се отвара и преусмжерава на К1 споеве. Конденсатор это почтовые отправления кроз отпорник R2 и участки отпор композитного транзистора VT1VT2. Ubrzo će serej japočet će novi ciklus generatora. Uključivanje tranzistora VT1 i VT2 prema krugu kompozitnog tranzistora povećava ulaznu impedansu kaskade. Relej K 1 može biti isti kao u prethodnom uređaju. Можно использовать коридор РЭС-9 (путовница RS4.524.201) или било кодзи други рэж кодзи ради на напряжение 15 ... 17 В и струи 20 ... 50 мА.

У генератора импульса Чий и круг приказ на Сл. 4, расположение логических элементов DD1 и польский эффективный транзистор VT1. Прилётом мощности конденсатора C1 и отпорника R2 и R3 задают импульсы с частотой от 0, 1 Гц до 1 МГц. Takav širok raspon dobiven je upotrebom tranzistora s efektom polja, koji je omogućio uporabu otpornika R2 i R3 s tporom nekoliko megaohmi. Помочу ових отпорника можно с моими радни циклус импульса: отпорник R2 поставил траекторию напона високе разине на излазу генератора, и отпорник R3 поставил траяне напона ниске разине.Максимальный потенциал конденсатора C1 ovisi o властной струи истекания. У овом случаю 1 ... 2 мкФ. Отпор отпорника R2, R3 - 10 ... 15 МОм. Транзистор VT1 можно биты било коды из серии KP302, KP303. Mikro krug je K155LA3, njegovo napajanje je 5 Vabiliziranog napona. Можете использовать CMOS-изображение для серии K561, K564, K176, чтобы получить доступ к сети 3 ... 12 В, распиновку таких сигналов можно различить и приказать на краю чанка.

Помочь CMOS-датчику (K176, K561 serija) можно использовать генератор широкого распространения импульса без коридора транзистора с эфектом поля.Krug je prikazan na sl. 5. Radi lakšeg postavljanja frekvencije, kondenzator timenskog kruga mijenja se prekidačem S1. Распон частотный генератор двигателя 1 ... 10 000 Гц. Микровод К561ЛН2.

Ако вам, потребная высокая стабильность, генерируемая частота, тада, которую вы можете найти в генераторе, можно учинить "кварцним" - включите кварцевый резонатор на желаемую частоту. Примеры использования кристаллического осциллятора с частотой 4, 3 МГц:

U рис. Слика 6 приказание генератора импульсов с подесивим радним циклусом.

Brzina rada je omjer pzdoblja ponavljanja impulsa (T) prema njihovom trajanju (t):

Radni ciklus visokonaponskih impulsa na izlazu logičkog elementa DD1.3, otpornik R1 može doiskolć U ovom slučaju, frekvencija pulsa takoer lagano varira. Транзистор VT1, коди радио у начину рада с типкама, появлява импульс у напаяню.

Генератор, чий круг приказ на донжой срезы, производи импульс правокутного и пилястог облика. Главный осциллятор изображен на логическом элементе DD 1.1-DD1.3. На конденсаторе C2 и отпорнике R2 задается диференциальный круг, содержащий логический элемент DD1.5, формирующий краткие позитивные импульсы (у траджаню од око 1 мкс). Podesivi регулятор струе изображения se на польском транзисторе VT2 и промышленном отпорнике R4. Ova Struja puni kondenzator C3, a napon na njemu se linearno povećava. Кад кратки позитивни импульсы дое у базы транзистора VT1, отвара себе транзистор VT1 и празни конденсатор C3. Na taj način na njegovim pločama nastaje naponski pileći zub.Отпорник R4, регулирующий струю конденсатора и према томе, струну напона рампе и ньезину амплитуду. Kondenzatori C1 и C3 odabiraju se na temelju željene frekvencije pulsa. Микровод К561ЛН2.

Digitalni mikro krugovi u generatorima su u većini slučajeva zamjenjivi i mogu se koristiti u istom krugu kao i mikro krugovi s elementtima "AND-NOT" или OR-NOT "или jednostavno pretvarači. Вариант таких замков приказаана я на самом деле на срезе 5, где я люблю тебя, когда ты делаешь это, K561LN2.Точно такова схема с использованием параметров, которые можно задать в K561LA7 и K561LE5 (или на K176, K564, K164 seriju), као это это приказано у нас. Потребно Je Samo promatrati isječak mikrocirke, koji se u mnogim slučajevima čak i poklapa.

Ako želite povećati nosivost bilo kojeg čvora (kako bi, na primjer, povezali zvučnik or drugo opterećenje), может быть koristiti pojačalo na tranzistoru na izlazu, prikao na diagram. 6, paralelno uključuju nekoliko elemenata čipa, kao što je prikazano na donjoj sloi:

Univerzalna tiskana ploča za dva mikročipa .Na takvim pločama je prikladno sastaviti jednostavne sklopove s malom količinom detalja, kao što je, na primjer, dano u ovom članku. Pojedinosti su lemljene na kontaktnim jastučićima i, ako je potrebno, povezane skakačima. Размер площади 100 х 55 мм.

На донжой слайсе приказано неких наиских коротких CMOS цифровых логических изображений - технологии с И-НЕ, ИЛИ-НЕ и претварачима.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
