Как сделать генератор на неодимовых магнитах в домашних условиях. Какие материалы и инструменты понадобятся для сборки. Принцип работы и конструкция магнитного генератора. Где применяются самодельные генераторы на постоянных магнитах.

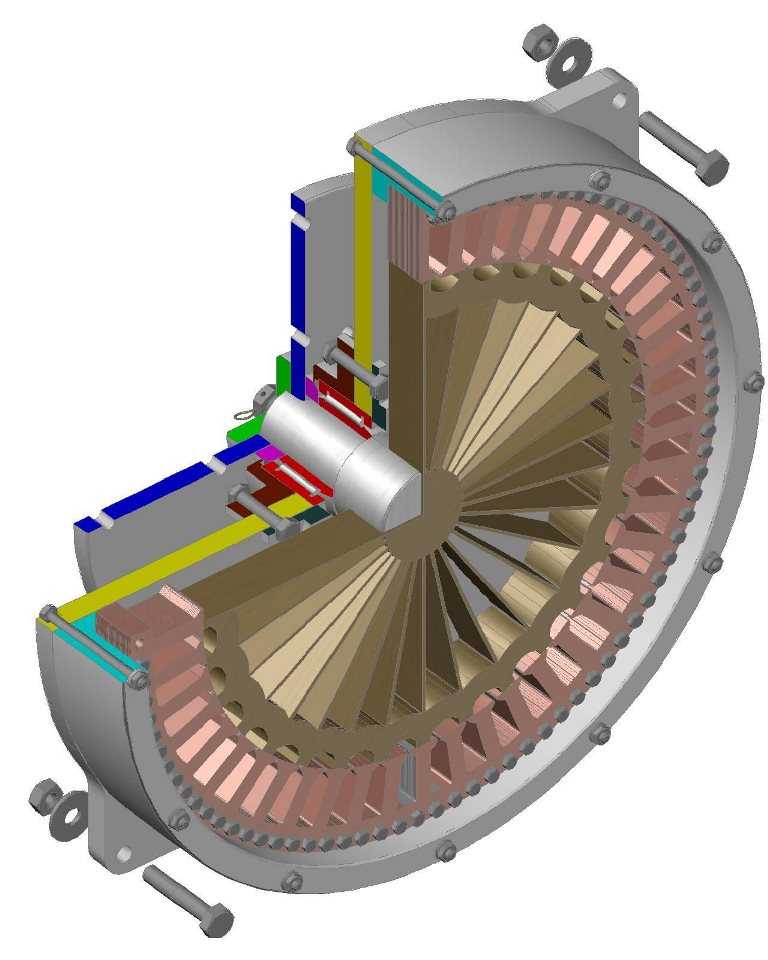

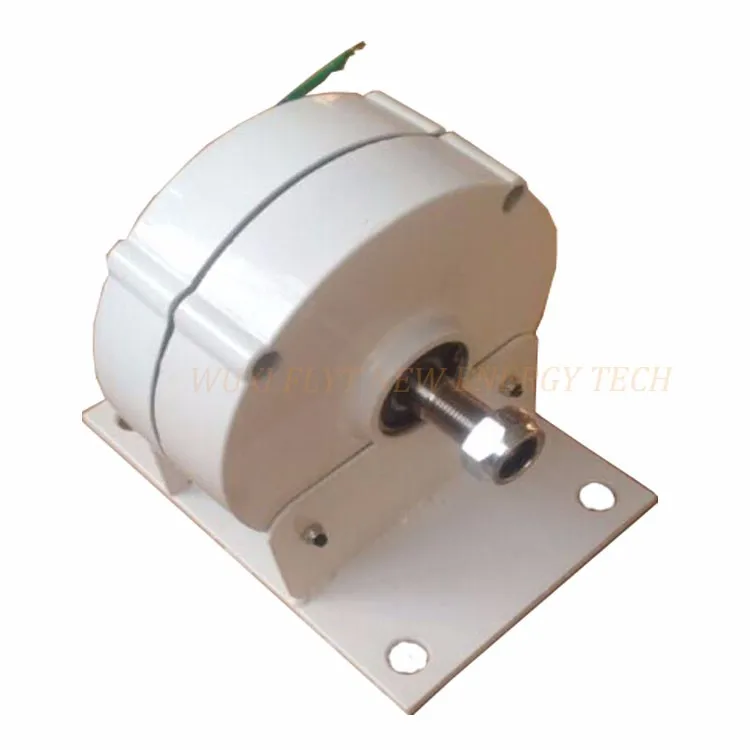

Принцип работы генератора на неодимовых магнитах
Генератор на неодимовых магнитах работает по принципу электромагнитной индукции. При вращении ротора с постоянными магнитами относительно неподвижных обмоток статора в последних наводится электродвижущая сила (ЭДС). Основные компоненты такого генератора:
- Ротор с постоянными неодимовыми магнитами
- Статор с обмотками
- Вал для вращения ротора
- Подшипники
- Корпус
Чем сильнее магнитное поле и быстрее вращение ротора, тем больше вырабатываемая мощность. Неодимовые магниты обеспечивают очень сильное постоянное магнитное поле, что делает генератор эффективным.
Материалы и инструменты для изготовления
Для сборки простого генератора на неодимовых магнитах потребуются следующие материалы и инструменты:
- Неодимовые магниты (диски или прямоугольники)
- Медная проволока для обмоток
- Стальной диск для ротора
- Подшипники
- Вал (металлический стержень)
- Фанера или оргстекло для статора
- Эпоксидная смола
- Болты, гайки, шайбы
- Дрель
- Паяльник
- Мультиметр
Пошаговая инструкция по сборке генератора
Рассмотрим основные этапы изготовления простого дискового генератора на неодимовых магнитах:
- Подготовка ротора:
- Разметить и просверлить отверстие в центре стального диска под вал
- Приклеить неодимовые магниты по окружности диска эпоксидной смолой
- Чередовать полярность магнитов (северный-южный)
- Изготовление статора:
- Вырезать диск из фанеры или оргстекла
- Намотать катушки медным проводом
- Расположить катушки по окружности статора
- Соединить катушки последовательно или параллельно
- Сборка конструкции:
- Закрепить подшипники на валу
- Установить ротор на вал
- Закрепить статор на корпусе
- Выровнять зазор между ротором и статором
- Проверка работоспособности:
- Провернуть ротор вручную
- Измерить напряжение на выходе мультиметром
- При необходимости добавить выпрямитель
Расчет параметров генератора
Для оптимальной работы генератора важно правильно рассчитать его основные параметры:
- Количество магнитов и катушек
- Диаметр ротора и статора
- Зазор между ротором и статором
- Сечение и количество витков провода
Расчет проводится исходя из требуемой мощности и напряжения. Для небольшого генератора на 12-24 В можно использовать следующие ориентировочные значения:
- 8-12 магнитов на роторе
- 6-9 катушек на статоре
- Диаметр ротора 15-20 см
- Зазор 1-2 мм
- Провод 0,5-0,8 мм, 100-200 витков на катушку
Области применения самодельных генераторов
Генераторы на неодимовых магнитах, изготовленные своими руками, могут применяться в следующих областях:
- Ветрогенераторы малой мощности
- Мини-ГЭС для ручьев и небольших рек
- Велогенераторы
- Ручные и педальные генераторы
- Экспериментальные и учебные установки
- Автономные источники питания
Самодельные генераторы позволяют получить недорогой источник электроэнергии для маломощных потребителей в отдаленных районах или в качестве резервного питания.
Преимущества и недостатки самодельных генераторов
Рассмотрим основные плюсы и минусы генераторов на неодимовых магнитах, изготовленных своими руками:
Преимущества:
- Низкая стоимость изготовления
- Простота конструкции
- Отсутствие потребности во внешнем возбуждении
- Высокий КПД
- Возможность работы при низких оборотах
Недостатки:
- Ограниченная мощность
- Необходимость стабилизации напряжения
- Сложность обеспечения точной геометрии
- Зависимость характеристик от температуры
Несмотря на недостатки, самодельные генераторы на неодимовых магнитах остаются популярным вариантом для экспериментов и маломощных применений.
Меры безопасности при работе с неодимовыми магнитами
При изготовлении генератора на неодимовых магнитах необходимо соблюдать следующие меры предосторожности:
- Использовать защитные очки и перчатки
- Не допускать резкого схлопывания магнитов
- Хранить магниты вдали от электронных устройств
- Соблюдать осторожность при работе с инструментами вблизи магнитов
- Не допускать нагрева магнитов выше 80°C
Сильные неодимовые магниты могут представлять опасность при неправильном обращении, поэтому важно соблюдать осторожность на всех этапах сборки генератора.
Переделка авто-генератора на магниты — как сделать пример
Е-ветерок.ру
Энергия ветра и солнца
> Тест lifepo4, зависимость напряжения и ёмкости
> Активный балансир для литиевых АКБ
> Дешёвый электро-велосипед
> Контроллер ФОТОН 150/50 MPPT WI-FI
> Отчёт о состоянии электростанции весна 2019
> Инвертор SILA +MPPT
> Гибридные инверторы SILA
> Реле напряжения XH-M609
> DC 300V 100A ваттметр
> ZT-X RM409B True-RMS цифровой мультиметр
> Электровелосипед, передний привод на my1016
Перелелка генератора обычно заключается в перемотке статора более тонким проводом и изготовлении нового ротора на постоянных магнитах, так получаются оптимальные результаты, но трудности при перемотке и цена магнитов часто отпугивает от такой переделки.
>
Но генератор для ветряка можно сделать и малой кровью. К примеру на этих фото переделывался авто генератор Г250. Статор его имеет 18 катушек, по 6 на фазу, ротор 12-ти полюсной.
>
Переделке подвергся ротор генератора, но он тоже не протачивался и не изготавливался с нуля. Было решено просто в полюсах ротора высверлить отверстия под магниты.
>
Для ротора были куплены 12 круглых магнитов размерами 15*3 мм. На роторе размещены чередуясь полюсами.
>
>
После сборки генратор был опробован и покручен дрелью, примерно на 600-700 об/м генератор выдавал 16 вольт и 7,5 Ампер. Так-же подключенная лампочка на 60 ватт головного света автомобиля горела в полный накал. После этих данных было решено пробовать делать винт.
Для ветряка на основе этого генератора был сделан трехлопастной винт, но как оказалось от ветра много оборотов трудно получить, да и ветра сильного не наблюдается. Залипание есть небольшое, и на слабом ветру сам не стартует, если крутануть, то раскручивается сам, но как только остановится так и стоит.
А когда крутится с него никакого толку так-как напряжение всего 1-3 вольта, иногда до 5 вольт на слабом ветру. По этому было решено перемотать статор более тонким проводом, в общем эксперименты над генератором продолжаются, а так-же надо подумать о новом винте, который надо рассчитать с учетом новых параметров генератора.
