Принцип работы генератора.

После отключения двигателя, работавшего в моторном режиме, магнитный поток вокруг обмоток главных полюсов исчезает, но в стальных сердечниках полюсов сохраняется остаточный магнитный поток. Так как якорь двигателя продолжает вращение по инерции, то его обмотки пересекают магнитные силовые линии главных полюсов. Если обмотки якоря включить в замкнутую электрическую цепь, то в них начнёт наводиться ЭДС, величмна которой будет зависеть от скорости вращения якоря и величины магнитного потока: E=cФn, где с - постоянная электрической машины (указана в паспорте двигателя), Ф - магнитный поток, а n - число оборотов якоря. Направление этой ЭДС будет определяться по правилу Правой руки, то есть, направление тока в якоре изменится на противоположное моторному режиму, при этом изменится направление выталкивающей силы. В результате возникнет тормозной момент на валу якоря, стремясь его остановить.



С уменьшением числа оборотов якоря будет пропорционально уменьшаться и выталкивающая сила (тормозной момент). Именно по этой причине при малых скоростях движения вагона электротормоз малоэффективен и для полной его остановки необходимо включить электропневматический вентиль замещения электротормоза.



Выработанная генераторами вагона электроэнергия должна гаситься в пуско-тормозных и невыводимых (реостатным контроллером) резисторах, в противном случае возникнет аварийный режим (резко увеличится сила тока в цепи), что приведёт к выходу генераторов из строя.



Как известно, электрические машины обладают свойством обратимости, то есть, они могут работать, как в моторном, так и в генераторном режимах. Чтобы проиллюстрировать изменения, происходящие в электродвигателе при его переводе в генераторный режим, рассмотрим рисунок справа.



Зная, что в моторном и генераторном режимах направление магнитного потока в полюсах остаётся неизменным, располагаем обе руки ладонями вверх.



Учитывая, что направление вращения колёсных пар (а значит и якорей) в моторном и генераторном режимах не изменяется, соединяем оба больших пальца. В результате четыре пальца обеих рук оказались направлеными в противоположные стороны. Это значит, что

направление тока якоря в генераторном режиме изменилось на противоположное.

Запомните: ЭДС генератора прямо пропорциональна скорости вращения якоря и величине магнитного потока! E=cФn.

Самоиндукция.

Изменяющийся по величине ток всегда создаёт изменяющееся магнитное поле, которое, в свою очередь, всегда индуктирует ЭДС. При всяком изменении тока в катушке (или вообще в проводнике) в ней самой индуктируется ЭДС самоиндукции, она зависит от скорости изменения тока. Чем больше скорость изменения тока, тем больше ЭДС самоиндукции.



Величина ЭДС самоиндукции зависит также от числа витков катушки и её размеров.. Чем больше диаметр катушки и число её витков, тем больше ЭДС самоиндукции. Эта зависимость имеет большое значение в электротехнике. . Направление ЭДС самоиндукции определяет Закон Ленца, который позволяет сделать вывод, что ЭДС самоиндукции имеет всегда такое направление, при котором она препятствует изменению вызвавшего её тока.



Иначе говоря, убывание тока в катушке влечёт за собой появление ЭДС самоиндукции, направленной по направлению тока, т. е., препятствующей его убыванию. И, наоборот, - при возрастании тока в катушке возникает ЭДС самоиндукции, направленная против тока, т. е. препятствующая его возрастанию. Если ток в катушке не изменяется, то никакой ЭДС самоиндукции не возникает. Явление самоиндукции особенно резко проявляется в цепи, содержащей в себе катушку со стальным сердечником, так как сталь значительно увеличивает магнитный поток катушки, а следовательно, и величину ЭДС самоиндукции.

Продемонстрировать явление самоиндукции можно, проведя следующий эксперимент. Соберём электрическую цепь, состоящую из аккумулятора, разъединителя и двух параллельных цепей: в первой - лампочка и резистор, а во второй - лампочка и катушка, причём сопротивление обеих лампочек одинаковое, и сопротивление резистора и катушки также одинаково.



1. При включении разъединителя лампа Л1 загорится с задержкой, так как ЭДС самоиндукции катушки препятствует быстрому нарастанию тока в цепи лампы Л1 (рис. 1а и 1б).



2. При отключении разъединителя обе лампы кратковременно вспыхнут, так как ЭДС самоиндукции катушки выше ЭДС батареи. Когда ЭДС самоиндукции иссякает, то обе лампы одновременно гаснут (рис. 2а и 2б).





Явление самоиндукции имеет как положительные, так и отрицательные свойства, причём и те и другие проявляются при работе аппаратов и электрических цепей подвижного состава метрополитена:



ü Индуктивный шунт, подключённый параллельно обмоткам возбуждения тяговых электродвигателей, сглаживает колебания высокого напряжения на контактном рельсе (либо при кратковременном отрыве токоприёмников). Индуктивность этого шунта сравнима с индуктивностью обмоток возбуждения , а его ЭДС направлена всегда против ЭДС ОВ ТЭД. Таким образом, при снижении или снятии высокого напряжения с контактного рельса ЭДС индуктивного шунта препятствует резкому снижению тока, а при повышении напряжения – препятствует нарастанию тока, что препятствует возникновению аварийного режима в силовой цепи и образованию кругового огня по коллектору электродвигателей.



ü Если разомкнуть цепь, содержащую катушку с большой индуктивностью, то при размыкании контактов будет образовываться электрическая дуга, способная привести к разрушению коммутационного аппарата, поэтому в подобных случаях необходимо применять устройство дугогашения или (для низковольтных цепей) подключать параллельно контактам конденсатор.

Вихревые токи.

При колебаниях напряжения в контактной сети изменяется магнитный поток в катушках подключённых электроаппаратов. Но изменяющийся магнитный поток способен индуктировать ЭДС самоиндукции не только в витках катушки, но и в массивных металлических проводниках. Пронизывая толщу массивного проводника, магнитный поток индуктирует в нем ЭДС, создающую индукционные токи. Эти, так называемые вихревые токи, распространяются по массивному проводнику и накоротко замыкаются в нем, вызывая перегрев и разрушение изоляции, что может привести к выходу аппарата из строя.



Сердечники катушек, якорей электродвигателей, трансформаторов, магнитопроводы различных электрических машин и аппаратов представляют собой как раз те массивные проводники, которые нагреваются возникающими в них индукционными токами. Явление это крайне нежелательно, поэтому для

уменьшения величины индукционных токов части электрических машин и сердечники якорей и обмоток возбуждения электродвигателей делают не цельнолитыми, а состоящими из тонких пластин, изолированных друг от друга бумагой или слоем изоляционного лака. Благодаря этому преграждается путь для распространения вихревых токов по телу проводника. Вихревые токи также приводят к размагничиванию обмоток двигателя и способны вызвать электрическую коррозию, то есть, разрушение структуры металла .


Похожие статьи:

Самоиндукция простыми словами: определение, формулы, примеры

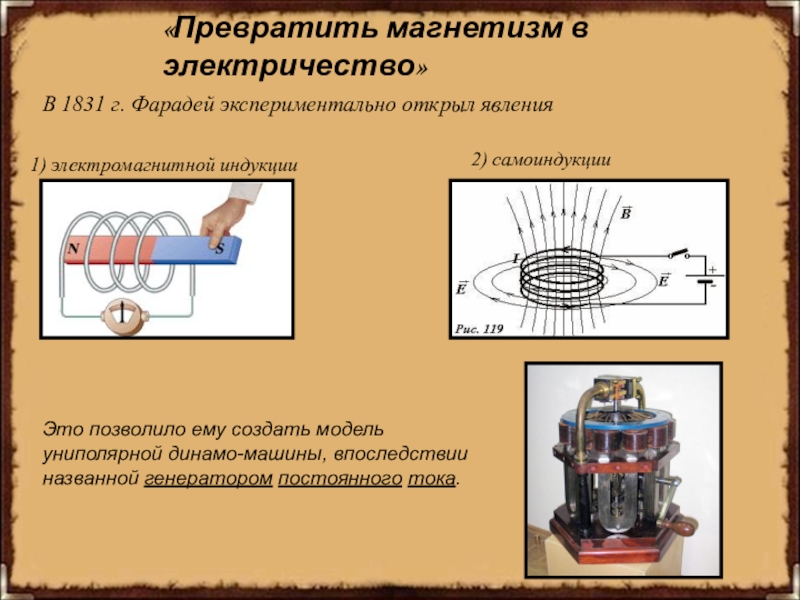

Явление электромагнитной индукции очень часто наблюдается в электротехнике. Взаимное влияние электрических и магнитных полей иногда приводит к интересным результатам. Самоиндукция – частный случай электромагнитной индукции.

Общеизвестно, что причиной порождения электрического тока является переменное магнитное поле. Именно этот принцип реализован в конструкциях современных генераторов. Природа самоиндукции также связана с электромагнетизмом, но это явление проявляется она по-другому.

Определение

Рассмотрим схему катушки, по обмоткам которой протекает электрический ток (рис. 1). Так как вокруг проводника, который находится под током, всегда существует связанное с ним магнитное поле, то силовые линии этого поля пронизывают плоскости витков. В результате такого взаимодействия соленоиды образуют собственное магнитное поле, магнитные линии которого замыкаются за его пределами.

Магнитное поле катушкиРис. 1. Магнитное поле катушки

Частным случаем катушки является замкнутый контур (один виток). В нём, как и в катушке, образуется собственное магнитное поле (см. рис. 2). Если ток постоянный, то в контуре никаких изменений не происходит.

Но при изменении параметров, например, в результате размыкания цепи, изменяется магнитный поток, создаваемый электрическим полем, что является причиной возникновения ЭДС индукции. Аналогичное изменение произойдёт и в случае замыкания цепи.

Изменение параметров магнитного поля вызывает появление вихревого электрического поля, что в свою очередь приводит к возбуждению индуктивной электродвижущей силы. Возникновение ЭДС индукции, в результате изменения ток в замкнутом контуре, называется самоиндукцией.

Магнитный поток, ограниченный поверхностью контура, меняется прямо пропорционально изменению тока, циркулирующего в нём.

Явление самоиндукцииРис. 2. Явление самоиндукции

Направление вектора ЭДС самоиндукции не совпадает с направлением тока в период его возрастания (при замыкании цепи), но он сонаправлен с ним в период убывания (разъединения цепи). Такое действие проявляется в замедлении появления тока в соленоиде при замыкания цепи, или в его задержке на какое-то время после разрыва цепи.

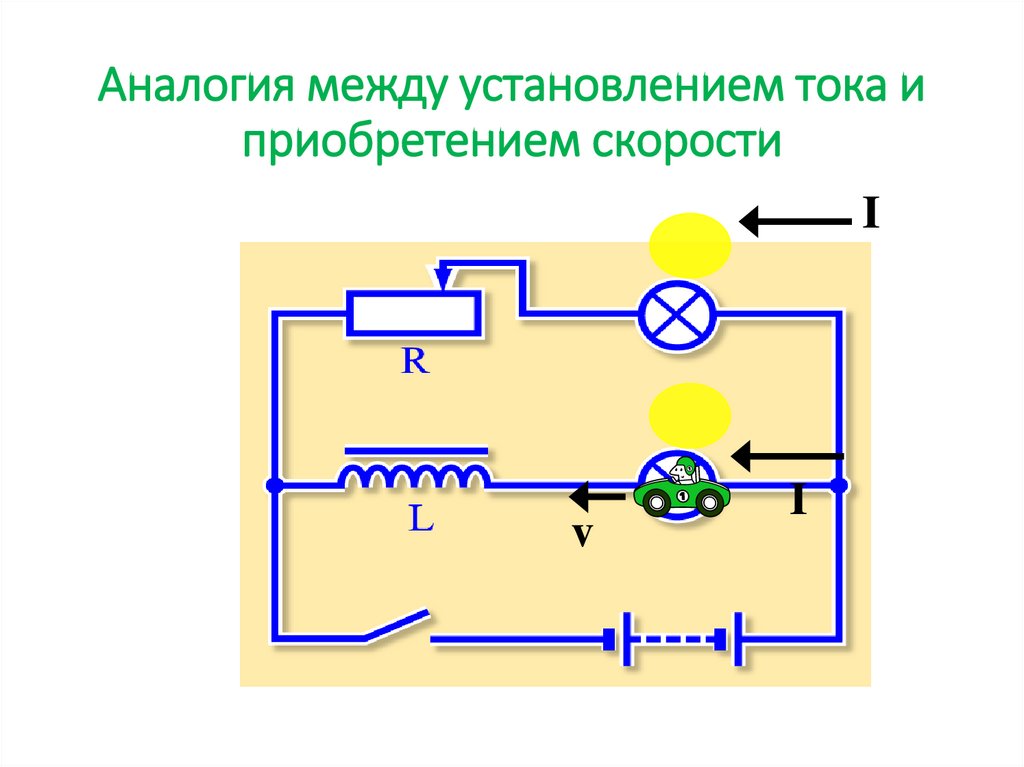

Описанное явление можно наблюдать на опыте с лампочками, одна из которых подключена последовательно с индуктивностью (см. рис. 3).

Схема опыта с лампочкамиРис. 3. Схема опыта с лампочками

Как видно на рисунке слева, ток от источника питания, проходящий через лампочку 2, при замыкании контактов встретит сопротивление вихревых токов, поскольку они противоположно направлены. Поэтому зажигание этой лампочки произойдёт с задержкой.

На время включения лампочки 1 вихревые токи повлияют, но сила тока в её цепи уменьшится после зажигания лампы 2. При отключении цепи от источника питания произойдёт обратный процесс: лампочка в цепи индуктивности некоторое время будет медленно угасать, а вторая лампа потухнет сразу после разъединения контактов.

График на рисунке 4 красноречиво объясняет эффект задержки.

Иллюстрация задержки изменения тока в цепи индуктивностиРис. 4. Иллюстрация задержки изменения тока в цепи индуктивности

Обратите внимание на нелинейность изменения силы тока по времени.

Аналогичные процессы происходят в цепи, состоящей из одной катушки. На рисунке 5 изображена такая схема и график изменения силы тока.

Возникновение самоиндукцииРис. 5. Возникновение самоиндукции

Остаётся добавить, что скорость изменение величины ЭДС зависит от количества витков соленоида. Чем больше витков, тем больше влияние вихревых токов, на параметры цепи.

В случае с переменным током амплитуда ЭДС самоиндукции пропорциональна амплитуде синусоиды питания, её частоте и индуктивности катушки.

Синусоидальный ток, проходя через катушку индуктивности, сдвигается по фазе на величину π/2. Именно этот сдвиг является причиной отставания собственного тока катушки от тока, вырабатываемого источником питания.

Формулы

Собственный магнитный поток контура (Ф) связан прямо пропорциональной зависимостью с индуктивностью (L) этого контура и величиной тока в нём (i). Данная зависимость выражается формулой: Ф = L×i. Коэффициент пропорциональности L принято называть коэффициентом самоиндукции или же просто индуктивностью контура.

При этом индуктивность контура пребывает в зависимости от его геометрии, площади плоскости ограниченной витком и магнитной проницаемости окружающей среды. Но этот коэффициент не зависит от силы тока в контуре. Если же форма, линейные размеры и магнитная проницаемость не изменяются, то для определения величины индуктивной ЭДС применяется формула:

ЭДС самоиндукции

где Eсамоинд. – ЭДС самоиндукции, Δi – изменение силы тока за время Δt.

Индуктивность

Выше мы отметили, что индуктивность контура зависит от его геометрии и размеров, а также от магнитной проницаемости среды. Если речь идёт о катушке, то эти утверждения справедливы и для неё. На индуктивность катушки влияет её диаметр и количество витков. Индуктивность существенно повышается, если в катушку добавить ферромагнитный сердечник.

Магнитные поля отдельных витков катушки складываются. Если витков достаточно много, то ток, протекающий через катушку, образует вокруг неё сильное магнитное поле, реагирующее на изменения электрического поля. Индуктивность является той величиной, которая характеризует то, насколько сильно проводник, из которого состоят витки, противодействует электрическому току.

Чем больше индуктивность катушки и чем выше скорость прерывания её цепи, тем больший всплеск ЭДС произойдёт в цепи. При этом полярность вихревых токов на выводах катушки противоположна направлению тока источника питания.

Индуктивность (то есть коэффициент пропорциональности) является важной характеристикой катушек, дросселей и других контурных элементов. Этот параметр можно сравнить с ёмкостью конденсаторов. Тем более что действие катушки индуктивности и конденсатора в электрических цепях очень похожи. RL и RC цепочки часто используют для сглаживания всплесков напряжений в различных фильтрах.

Единицей измерения индуктивности в международной системе СИ является генри. Величина размеров в 1 Гн – это такая индуктивность, при которой ЭДС составляет 1 В, при скорости изменения тока на 1 А за секунду.

Индуктивность определяет количество энергии, выделяющейся в результате действия собственного магнитного поля при самоиндукции. Эту энергию легко рассчитать по формуле: Wм = LI2/2.

Собственная энергия катушки численно равна работе, которую необходимо выполнить источником питания при преодолении ЭДС самоиндукции.

Важно знать, что в результате резкого разрыва цепи с большой индуктивностью, энергия высвобождается в виде искры или даже с образованием дугового разряда.

Примеры использования на практике

Явление самоиндукции нашло широкое практическое применение. Автолюбители прекрасно знают, что такое катушка зажигания. Без неё карбюраторный двигатель не запустится.

Работает этот важный узел следующим образом:

  1. На катушку с большой индуктивностью подаётся бортовое напряжение 12 В.
  2. Электрическая цепь резко обрывается специальным прерывателем.
  3. Накопленная энергия самоиндукции поступает по высоковольтным проводам на свечу и образует на её электродах мощную искру.
  4. Искровой разряд зажигает топливную смесь, приводя в движение поршень.

В современных автомобилях разрыв цепи выполняет электроника, но суть от этого не меняется – для образования искры по-прежнему используется энергия самоиндукции.

Мы уже упоминали о сетевых фильтрах, в которых используется явление самоиндукции. RL цепочка реагирует на любое изменение параметров. При его возрастании она задерживает во времени пиковые скачки и заполняет собственными вихревыми токами провалы. Таким образом, происходит сглаживание напряжения в электрически цепях.

В блоках питания электронной аппаратуры таким же способом убирают:

  • шумы:
  • пульсации;
  • нежелательные частоты.

Самоиндукция дросселей используется в люминесцентных лампах для розжига электродов. После срабатывания стартера происходит разрыв контактов, в результате чего в дросселе наводится ЭДС самоиндукции. Энергия дросселя разжигает дугу на электродах, и люминесцентная лампа начинает светиться.

Перечисленные примеры демонстрируют полезное применение самоиндукции. Однако, как это всегда бывает, индуктивная ЭДС может наносить вред. При разъединении контактов выключателей, нагрузкой которых являются цепи с большой индуктивностью, возможны дуговые разряды. Они разрушают контакты, замедляют время защиты и т.п. С целью снижения риска от негативных влияний самоиндукции автоматические выключатели оборудуют дугогасительными камерами.

В таких случаях приходится принимать меры для нейтрализации энергии ЭДС самоиндукции. Ещё большая потребность в рассеянии энергии самоиндукции возникает в полупроводниковых ключах, чувствительных к пробоям.

В промышленности и энергетике самоиндукция является серьёзной проблемой. При отключении нагруженных линий ЭДС самоиндукции может достигать опасных для жизни величин. Это требует дополнительных затрат на принятие мер предосторожности. В частности, необходимо устанавливать на линиях устройства, препятствующие молниеносному размыканию цепи.

Видео в помощь

Импульсный генератор эдс самоиндукции

Изобретение относится к электротехнике, в частности к конструкциям импульсных индукционных генераторов тока.

Назначением данного изобретения является использование импульсного генератора ЭДС самоиндукции для обеспечения импульсного энергопитания различных электромагнитных установок и электрических машин, что позволяет существенно расширить арсенал импульсных источников энергии. Из уровня техники известен «Индукционный синхронный генератор», Заявка RU 98119347, опубл. 10.09.2000, МПК H02K 21/14, использующий токи обмотки статора, на якоре которого токи пульсируют, и индуктор (ротор), выполненный защищенным от магнитного поля токов обмотки якоря статора. Позволяет расширить режимы работы генератора. Однако в генераторе присутствуют вращающиеся части, а следовательно, он обладает всеми недостатками таких генераторов, т.е. не решены проблемы, связанные с коммутацией электроэнергии. В предложенной конструкции невозможно получение требуемого высокого напряжения.

Известен «Генератор электрической энергии», заявка RU 94025335, опубл. 10.06.1996, МПК H02K 19/16, содержащий составные кольцевые обмотки с сердечником, индукционную катушку и обмотку возбуждения. Позволяет увеличить производительность генератора электрической энергии, уменьшить индуктивное сопротивление статорной обмотки, уменьшить затраты на механическую работу при преобразовании механической энергии в электрическую и повысить КПД. Однако генератор в силу особенностей конструкции не позволяет использовать ЭДС самоиндукции. В генераторе присутствуют вращающиеся части, а, следовательно, он обладает всеми недостатками таких генераторов, т.е. не решены проблемы, связанные с коммутацией электроэнергии.

Известна полезная модель «Комбинированная электромагнитная обмотка», патент RU 96443, опубл. 27.07.2010, МПК H01F 5/00, в которой имеется два или более проводника с выводами, и проводники разделены диэлектриком. Позволяет расширить режимы работы. Однако оба проводника применяются в качестве первичной обмотки, отсутствует вторичная обмотка высокого напряжения, что не позволяет обмотку использовать в трансформаторах высокого напряжения, а также не обеспечивает съем и использование ЭДС индукции от вторичной обмотки.

Наиболее близкой заявкой на изобретение является «Индуктивно-статический способ генерации электрической энергии и устройство для его осуществления», RU 2004124018, опубл. 27.01.2006, МПК H01F 1/00, в соответствии с которым имеется первичная и вторичная обмотки, образующие катушку индуктивности с переходом свободной магнитной энергии в индуктивно-зависимое состояние, и происходит наведение ЭДС индукции и получение уплотнения магнитных потоков, пропорциональное увеличению электрической мощности. Позволяет использовать вторичную обмотку с меньшей на величину уплотнения магнитных потоков индуктивностью, чем достигается пропорциональное уплотнение и увеличение электрической мощности генератора. В способе используют индукционный и, одновременно, статический способы генерации. Однако не предложена конструкция вторичной обмотки генератора, которая позволяет производить непосредственный съем с генератора возникающее импульсное напряжение и ток ЭДС самоиндукции.

Также наиболее близким решением является классическая электрическая схема для проведения опытов по демонстрации электромагнитной индукции при размыкании цепи. Эта схема (устройство) функционально является импульсным генератором ЭДС самоиндукции. В связи с вышесказанным, в качестве прототипа принимаем установку, показанную на чертеже - рис.424 стр.231, учебник: Курс физики, часть вторая, изд. «Наука», Москва 1970 г. Авторы: Л.С. Жданов, В.А. Маранджан.

Однако в классической схеме сердечник из электротехнической стали конструктивно не способен выполнять в устройстве одновременно две функции: электропроводящей обмотки и классического, как на рис.424 прототипа, магнитопровода, т.е сердечника (М) индукционной катушки. Прототип не позволяет производить непосредственный съем и использование ЭДС самоиндукции, возникающей в сердечнике классической индукционной катушки.

Задачей предложенного изобретения является использование импульсных напряжений и осуществление конструкции вторичной обмотки генератора, которая бы позволяла производить непосредственный съем с генератора возникающего импульсного напряжения.

Техническим результатом, который обеспечивает предложенное техническое решение, является существенное расширение арсенала средств для импульсного генерирования и преобразования электроэнергии. Заявленный технический результат обеспечен за счет того, что импульсный генератор ЭДС самоиндукции конструктивно исполнен в виде первичной и вторичной обмоток однофазного повышающего трансформатора в стандартном техническом исполнении (с учетом того, что вторичная обмотка является одновременно функционально электропроводником и магнитопроводом, то предлагается рассматривать представленную конструкцию как простейшую индукционную катушку с сердечником, конструктивно исполненным в виде спиральной катушки с возможностью съема с него ЭДС самоиндукции) и они снабжены двумя или более проводниками, которые разделены диэлектриком и каждый проводник имеет выводы. Генератор отличается тем, что первичная обмотка (проводник) низкого напряжения выполнена спирально-ленточной и имеет по меньшей мере 2 витка, намотанных плотно или с небольшим зазором, виток к витку, лента обмотки выполнена шириной от 120 до 200 мм и толщиной от 1 до 2 мм; вторичная обмотка (проводник) высокого напряжения также выполнена спирально-ленточной, лента обмотки выполнена из электротехнической стали, покрытой электроизоляцией, и имеет по меньшей мере 100 витков, намотанных плотно или с небольшим зазором, виток к витку, лента выполнена шириной от 120 до 200 мм и толщиной не более 0,1 мм. Первичная обмотка электрически соединена с аккумуляторной батареей низкого напряжения через ключ-прерыватель с образованием замкнутой электрической цепи, где вторичная обмотка является одновременно электропроводящей обмоткой и магнитопроводом. При этом

Индуктивность и явление самоиндукции: описание, схемы и формулы

Люди, чья профессия или хобби связано с электрическим током, должны знать и разбираться в таких понятиях, как индуктивность и самоиндукция. Ведь подобные явления довольно часто используются в современном мире.

Что такое самоиндукция — для чайников

Любой электронный проводник имеет переменное магнитное поле, которое порождает дополнительный, так называемый индукционный ток. И если рассматривать в качестве проводника – электрическую цепь, то при изменении силы тока в ней изменится и магнитное поле, которое спровоцирует возникновение вихревого электрического поля.

Подобные явления станут причиной появления электродвижущей силы (ЭДС) в той же самой цепи, что и является самоиндукцией. Таким образом, самоиндукцией считается явление, во время которого в электрическом проводнике возникает ЭДС из-за изменения тока в самом проводнике. Именно самоиндукция мешает току приобрести определенное значение при резком замыкании или размыкании электрической цепи, так как ЭДС в проводнике во время нарастания тока направлена в противоположную сторону относительно источника питания и наоборот во время его уменьшения.

Явление самоиндукции можно наглядно увидеть при включении или выключении 2 одинаковых ламп, которые соединены параллельно.

Схема самоиндукции

При этом ЭДС самоиндукции можно рассчитать по формуле:

Ɛ=-dФ/dt, где:

  • Ɛ – непосредственно ЭДС;
  • dФ – изменения магнитного поля;
  • dt – промежуток времени, за который произошли изменения.

ЭДС измеряется в вольтах, когда единицей измерения магнитного поля является вебер.

Об индуктивности простыми словами

Индуктивностью является физическая величина, которая была введена с целью оценки способности электрического проводника противодействовать току. Т.е. индуктивность, или как ее еще называют – коэффициент самоиндукции, показывает зависимость Ɛ от свойств проводника и от магнитной проницаемости среды, в которой он находится. Единицей измерения величины является генри (Гн).

Если рассмотреть величину на примере катушки индуктивности, то можно понять, что ее показатели будут изменяться в зависимости от числа витков катушки, а также ее размеров и формы. Чем больше количество витков, тем больше индуктивность. Данная величина также будет увеличена, если внутрь катушки будет помещен сердечник, так как изменится относительная магнитная проницаемость среды, в которой находится проводник. Данную зависимость можно увидеть на схеме.

Индуктивность

Если посмотреть на формулу зависимости ЭДС от индуктивности, то можно понять, что чем больше будет величина, тем заметнее будет электродвижущая сила, что говорит о их прямой пропорциональности. Следуя из этого, можно сделать вывод, что индуктивность выступает неким «хранилищем» энергии, которое открывается в момент изменения тока.

Ɛ=- L(dI/dt), где:

  • Ɛ – ЭДС самоиндукции;
  • L-индуктивность;
  • I – сила тока;
  • t – время.

При этом L равно магнитному полю (Ф) деленному на силу тока (I).

Польза и вред

Такое явление, как самоиндукция, большинство людей наблюдают ежедневно, даже не осознавая этого. Так, например, принцип работы люминесцентных трубчатых ламп основан именно на явлении самоиндукции. Также данное явление можно наблюдать в цепи зажигания транспортных средств, работающих на бензине. Это возможно благодаря наличию катушки индуктивности и прерывателя. Так, в момент, когда через катушку проходит ток, прерыватель разрывает цепь питания катушки, в результате чего и образуется ЭДС, которая далее приводит к тому, что импульс более 10 кВ поступает на свечи зажигания.

Явление самоиндукции также приносит пользу, убирая лишнюю пульсацию, частоты или различные шумы в музыкальных колонках или другой аудиотехнике. Именно на ней основано работа различных «шумовых» фильтров.

Однако самоиндукция способна приносить не только пользу, но и заметный вред. Особенно часто она вредит различным выключателям, рубильникам, розеткам и другим устройствам, размыкающим электрическую цепь. Ее негативное воздействие на электроприборы можно заметить невооруженным глазом: искра в розетке в момент вытаскивания вилки, работающего фена и есть проявление сопротивления изменению силы тока.

Именно поэтому лампочки чаще всего перегорают именно в момент выключения света, а не наоборот. Это связано с тем, что сопротивление приводит к выгоранию контактов и накоплению цепей с токами в различных электроприборах, что в свою очередь представляет собой довольно серьезную техническую проблему.

Индуктивность и самоиндукция – незнакомые многим термины, с которыми люди встречаются ежедневно. И если первый термин является физической величиной, обозначающей способность проводника препятствовать изменению напряжения, то второй объясняет появление ЭДС индукции в том же проводнике.

§23. Самоиндукция

Э. д. с. самоиндукции. Э. д. с. eL, индуцирования в проводнике или катушке в результате изменения магнитного потока, созданного током, проходящим по этому же проводнику или катушке, носит название э. д. с. самоиндукции (рис. 60). Эта э. д. с. возникает при всяком изменении тока, например при замыкании и размыкании электрических цепей, при изменении нагрузки электродвигателей и пр. Чем быстрее изменяется ток в проводнике или катушке, тем больше скорость изменения пронизывающего их магнитного потока и тем большая э. д. с. самоиндукции в них индуцируется. Например, э. д. с. самоиндукции eL возникает в проводнике АБ (см. рис. 54) при изменении протекающего по нему тока i1. Следовательно, изменяющееся магнитное поле индуцирует э. д. с. в том же самом проводнике, в котором изменяется ток, создающий это поле.

Направление э. д. с. самоиндукции определяется по правилу Ленца. Э. д. с. самоиндукции имеет всегда такое направление, при котором она препятствует изменению вызвавшего ее тока. Следовательно, при возрастании тока в проводнике (катушке) индуцированная в них э. д. с. самоиндукции будет направлена против тока, т. е. будет препятствовать его возрастанию (рис. 61, а), и наоборот, при уменьшении тока в проводнике (катушке) возникает э. д. с. самоиндукции, совпадающая по направлению с током, т. е. препятствующая его убыванию (рис. 61, б). Если же ток в катушке не изменяется, то э. д. с. самоиндукции не возникает.

Из рассмотренного выше правила для определения направления э. д. с. самоиндукции вытекает, что эта э. д. с. оказывает тормозящее действие на изменение тока в электрических цепях. В этом отношении ее действие аналогично действию силы инерции, которая препятствует изменению положения тела. В электрической цепи (рис. 62, а), состоящей из резистора с сопротивлением R и катушки К, ток i создается совместным действием напряжения U источника и э. д. с. самоиндукции eL индуцируемой в катушке. При подключении рассматриваемой цепи к источнику э. д. с. самоиндукции eL (см. сплошную стрелку) сдерживает нарастание силы тока. Поэтому ток i достигает установившегося значения I=U/R (согласно закону Ома) не мгновенно, а в течение определенного промежутка времени (рис. 62, б). За это время в электрической цепи происходит переходный процесс, при котором изменяются eL и i. Точно

Рис. 60. Возникновение э.д.с. самоиндукции в витке (а) и в катушке (б)

Рис. 61. Направление э.д.с. самоиндукции в катушке при увеличении (а) и уменьшении (б) тока

Рис. 62. Электрическая цепь с катушкой индуктивности (а) и кривая изменения ней тока при включении и выключении (б)

так же при выключении электрической цепи ток i не уменьшается мгновенно до нуля, а из-за действия э. д. с. eL (см. штриховую стрелку) постепенно уменьшается.

Индуктивность. Способность различных проводников (катушек) индуцировать э. д. с. самоиндукции оценивается индуктивностью L. Она показывает, какая э. д. с. самоиндукции возникает в данном проводнике (катушке) при изменении тока на 1 А в течение 1 с. Индуктивность измеряется в генри (Гн), 1 Гн = 1 Ом*с. На практике индуктивность часто измеряют в тысячных долях генри — миллигенри (мГн) и в миллионных долях генри — микрогенри (мкГн).

Индуктивность катушки зависит от числа витков катушки ? и магнитного сопротивления Rм ее магнитопровода, т. е. от его магнитной проницаемости ?а и геометрических размеров l и s. Если в катушку вставить стальной сердечник, ее индуктивность резко возрастает из-за усиления магнитного поля катушки. В этом случае ток 1 А создает значительно больший магнитный поток, чем в катушке без сердечника.

Используя понятие индуктивности L, можно получить для э. д. с. самоиндукции следующую формулу:

eL = – L ?i / ?t (53)

Где ?i – изменение тока в проводнике (катушке) за промежуток времени ?t.

Следовательно, э. д. с. самоиндукции пропорциональна скорости изменения тока.

Включение и отключение цепей постоянного тока с катушкой индуктивности. При подключении к источнику постоянного тока с напряжением U электрической цепи, содержащей R и L, выключателем B1 (рис. 63, а) ток i возрастает до установившегося значения Iуст=U/R не мгновенно, так как э. д. с. самоиндукции eL, возникающая в индуктивности, действует против приложенного напряжения V и препятствует нарастанию тока. Для рассматриваемого процесса характерным является постепенное изменение тока i (рис. 63, б) и напряжений uа и uL по кривым — экспонентам. Изменение i, uа и uL по указанным кривым называется апериодическим.

Рис. 63. Схема подключения цепи R-L к источнику постоянного тока (а) и кривые тока и напряжения при переходном процессе (б)

Скорость нарастания силы тока в цепи и изменения напряжений uа и uL характеризуется постоянной времени цепи

T = L/R (54)

Она измеряется в секундах, зависит только от параметров R и L данной цепи и позволяет без построения графиков оценить длительность процесса изменения тока. Эта длительность теоретически бесконечно велика. Практически же обычно считают, что она составляет (3-4) Т. За это время ток в цепи достигает 95—98 % установившегося значения. Следовательно, чем больше сопротивление и чем меньше индуктивность L, тем быстрее протекает процесс изменения тока в электрических цепях с индуктивностью. Постоянную времени Т при апериодическом процессе можно определить как отрезок АВ, отсекаемый касательной, проведенной из начала координат к рассматриваемой кривой (например, тока i) на линии, соответствующей установившемуся значению данной величины.
Свойством индуктивности замедлять процесс изменения тока пользуются для создания выдержек времени при срабатывании различных аппаратов (например, при управлении работой песочниц для периодической подачи порций песка под колеса локомотива). На использовании этого явления основана также работа электромагнитного реле времени (см. § 94).

Коммутационные перенапряжения. Особенно сильно проявляет себя э. д. с. самоиндукции при размыкании цепей, содержащих катушки с большим числом витков и со стальными сердечниками (например, обмотки генераторов, электродвигателей, трансформаторов и пр.), т. е. цепей, обладающих большой индуктивностью. В этом случае возникающая э. д. с. самоиндукции eL может во много раз превысить напряжение U источника и, суммируясь с ним, послужить причиной возникновения перенапряжений в электрических цепях (рис. 64, а), называемых коммутационными (возникающими при коммутации — переключениях электрических цепей). Они являются опасными для обмоток электродвигателей, генераторов и трансформаторов, так как могут вызвать пробой их изоляции.

Рис. 64. Возникновение перенапряжения (о) и образование дуги (б) при размыкании электрических цепей с индуктивностью

Большая э. д. с. самоиндукции способствует также возникновению электрической искры или дуги в электрических аппаратах, осуществляющих коммутацию электрических цепей. Например, в момент размыкания контактов рубильника (рис. 64, б) образующаяся э. д. с. самоиндукции сильно увеличивает разность потенциалов между разомкнутыми контактами рубильника и пробивает воздушный промежуток. Возникающая при этом электрическая дуга поддерживается в, течение некоторого времени э. д. с. самоиндукции, которая, таким образом, затягивает процесс отключения тока в цепи. Это явление весьма нежелательно, так как дуга оплавляет контакты отключающих аппаратов, что приводит к быстрому выходу их из строя. Поэтому во всех аппаратах, служащих для размыкания электрических цепей, предусматриваются специальные дугогасительные устройства, обеспечивающие ускорение гашения дуги.

Кроме того, в силовых цепях, обладающих значительной индуктивностью (например, обмотки возбуждения генераторов), параллельно цепи R-L (т. е. соответствующей обмотке) включают разрядный резистор Rр (рис. 65, а). В этом случае после отключения выключателя В1 цепь R-L не прерывается, а оказывается замкнутой на резистор Rр. Ток в цепи i при этом уменьшается не мгновенно, а постепенно — по экспоненте (рис. 65,6), так как э. д. с. самоиндукции eL, возникающая в индуктивности L, препятствует уменьшению тока. Напряжение up на разрядном резисторе в течение процесса изменения тока также изменяется по экспоненте. Оно равно напряжению, приложенному к цепи R-L, т. е. к зажимам соответ-

Рис. 65. Схема отключения цепи R-L от источника постоянного тока (а) и кривые тока и напряжения при переходном процессе (б)

ствующей обмотки. В начальный момент Up нач = URp/R, т. е. зависит от сопротивления разрядного резистора; при больших значениях Rp это напряжение может оказаться чрезмерно большим и опасным для изоляции электрической установки. Практически для ограничения возникающих перенапряжений сопротивление Rp разрядного резистора берут не более чем в 4—8 раз больше сопротивления R соответствующей обмотки.

Условия возникновения переходных процессов. Рассмотренные выше процессы при включении и выключении цепи R-L называют переходными процессами. Они возникают при включении и выключении источника или отдельных участков цепи, а также при изменении режима работы, например при скачкообразном изменении нагрузки, обрывах и коротких замыканиях. Такие же переходные процессы имеют место при указанных условиях и в цепях, содержащих конденсаторы, обладающие емкостью С. В ряде случаев переходные процессы являются опасными для источников и приемников, так как возникающие токи и напряжения могут во много раз превышать номинальные значения, на которые рассчитаны эти устройства. Однако в некоторых элементах электрооборудования, в частности в устройствах промышленной электроники, переходные процессы являются рабочими режимами.

Физически возникновение переходных процессов объясняется тем, что катушки индуктивности и конденсаторы являются накопителями энергии, а процесс накопления и отдачи энергии в этих элементах не может происходить мгновенно, следовательно, не может мгновенно измениться ток в катушке индуктивности и напряжение на конденсаторе. Время переходного процесса, в течение которого при включениях, выключениях и изменениях режима работы цепи происходит постепенное изменение тока и напряжения, определяется значениями R, L и С цепи и может составить доли и единицы секунд. После окончания переходного процесса ток и напряжение приобретают новые значения, которые называют установившимися.

Явление самоиндукции — урок. Физика, 9 класс.

Согласно правилу Ленца индукционный ток в замкнутом контуре всегда противодействует своим магнитным полем изменению внешнего магнитного потока, которое вызвало его появление.

Рассмотрим случай, когда явление электромагнитной индукции наблюдается при изменении силы тока, проходящего через катушку с большим количеством витков. Если причина возникновения индукционного тока состоит в возрастании тока, то индукционный ток своим магнитным полем будет противодействовать этому возрастанию.

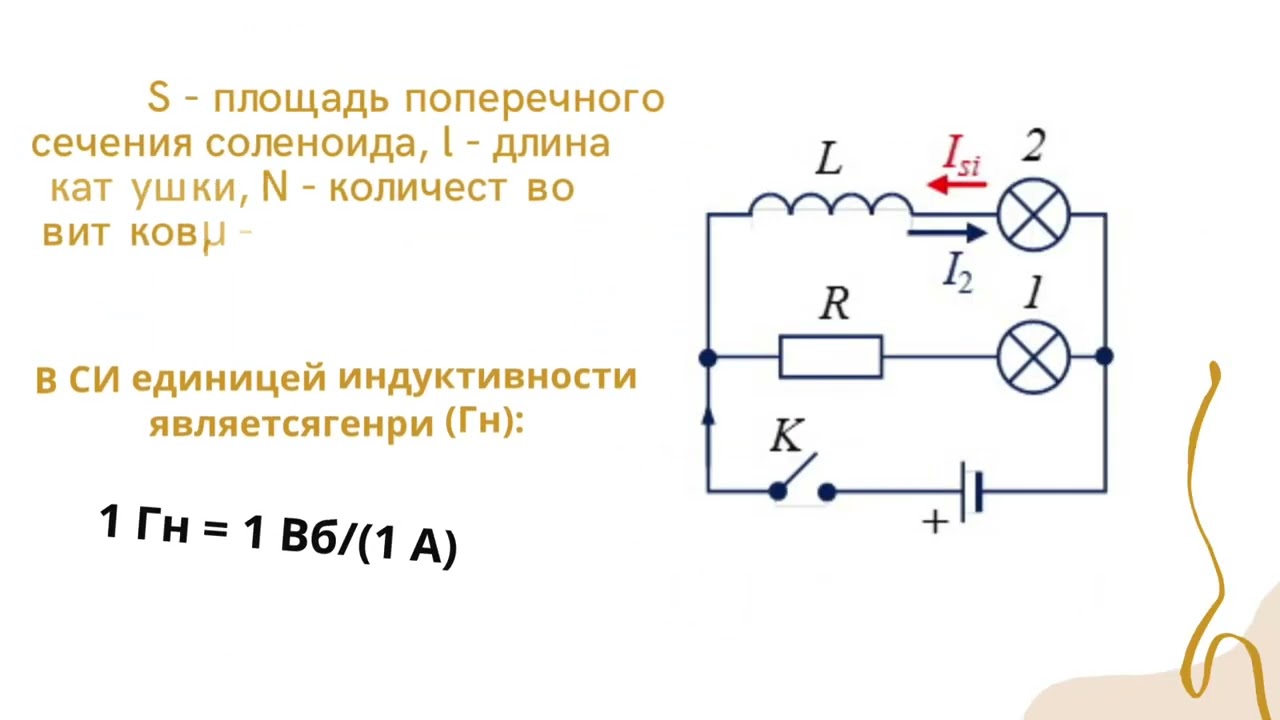

Убедиться в этом можно на следующем опыте. Соберём цепь из источника тока и двух параллельных ветвей.



1.svg



Одна из ветвей состоит из последовательно соединённых лампы \(1\) и катушки со стальным сердечником, а другая — из такой же лампы \(2\) и последовательно соединённого с ней резистора. Резистор имеет такое же сопротивление, как и провод катушки. При замыкании ключа лампа \(1\), включённая последовательно с катушкой, загорится позднее, чем лампа \(2\), соединённая с резистором.

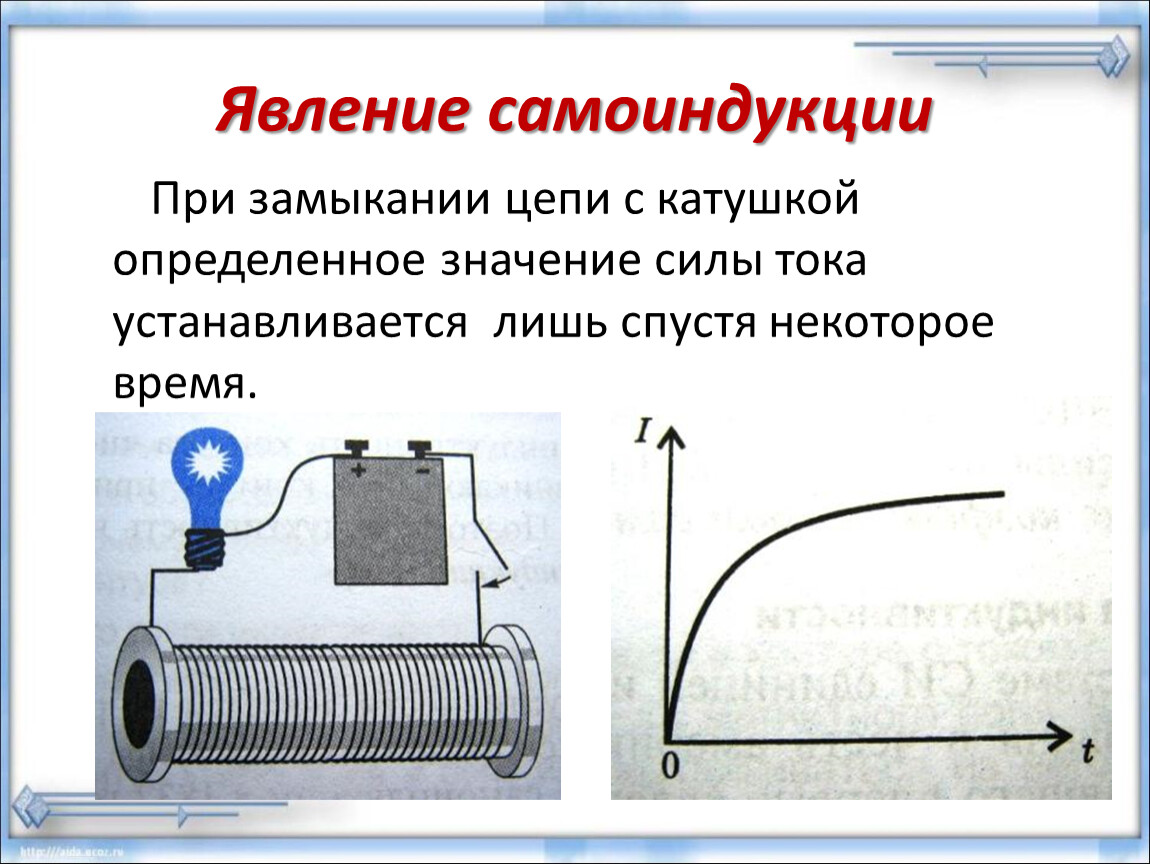

При замыкании цепи сила тока нарастает от нуля до некоторого значения. Одновременно растёт и магнитный поток. При этом в катушке создаётся индукционный ток, направленный в соответствии с правилом Ленца противоположно основному току, то есть препятствующий его нарастанию.

В этом опыте индукционный ток в цепи возник по причине изменения силы тока в цепи. Это явление получило название явления самоиндукции.

Явление самоиндукции заключается в возникновении индукционного тока в катушке при изменении силы тока в ней. Возникший ток называют током самоиндукции.

Лампа с катушкой загорелась позже, так как в катушке индукционный ток больше, чем в резисторе. Говорят, что катушка обладает большей индуктивностью, чем резистор.

Индуктивность — это физическая величина, введённая для оценивания способности катушки противодействовать изменению силы тока в ней. Обозначается буквой L.

Обрати внимание!

L — индуктивность.

Единица измерения индуктивности — генри (Гн).

L=1 Гн.

Пример:

\(L\) \(=\) \(0,5\) Гн.

Индуктивность различных катушек различна. Она зависит от:

  • размеров и формы катушки;
  • числа витков;
  • наличия сердечника;
  • материала, из которого изготовлен сердечник.

Чем большей индуктивностью обладает катушка, тем с большим запозданием будет загораться лампа.

Явление самоиндукции можно наблюдать и при размыкании цепи. Изменим цепь.



2.svg



Параллельно источнику тока включены катушка и лампа. При размыкании цепи лампа, перед тем как погаснуть, ярко вспыхивает.

При отключении источника сила тока в цепи уменьшается от некоторого значения до нуля. Одновременно уменьшается и магнитный поток сквозь катушку. При этом в катушке появляется индукционный ток, который должен своим магнитным полем препятствовать уменьшению магнитного потока, то есть индукционный ток должен быть направлен так же, как и первоначальный ток. Поэтому лампа ярко вспыхивает.

Явление самоиндукции учитывается во многих технических устройствах.

Пример:

если в электрическую цепь в качестве потребителя включены катушки с большой индуктивностью (например, обмотки электродвигателя), то при размыкании цепи ток самоиндукции может достигать огромных значений, что в некоторых случаях приводит к возникновению искрового или дугового разряда в воздухе вблизи цепи.




Явление самоиндукции. Индуктивность. Энергия магнитного поля — Студопедия

Самоиндукция – частный случай электромагнитной индукции.

Самоиндукцией называется явление возникновение индукционного тока в цепи при резком изменении основного тока в цепи

Л1- лампочка загорается мгновенно

Л2 – лампочка запаздывает (загорается и гаснет не мгновенно)

Правило Ленца для явления самоиндукции: Направление индукционного тока в цепи направлено в противоположную сторону изменения основного тока в цепи. Например, если при замыкании цепи ток возрастает от 0 до максимума, индукционный ток этому препятствует, если цепь размыкается и основной ток падает от максимума до 0, то индукционный ток препятствует резкому падению.

Катушка ( ) – это устройство, содержащее некоторое количество витков, которые изолированы друг от друга (лаком) и железного сердечника (в некоторых случаях). Свойство катушки характеризуются индуктивностью.

Железный сердечник – выполнен из листовой электротехнической стали, листы изолированы друг от друга (лаком). Это сделано, что бы избежать появления вихревых магнитных полей, которые приводят к перегреву сердечника, сбоев в работе с катушкой и не экономии электроэнергии.

Индуктивность ( [L]=Гн – генри)- это физическая величина, характеризующая способность контуров с током и окружающей их среды накапливать магнитное поле. Зависит от размеров витков, их количества и наличия железного сердечника.

, где L- коэффициент пропорциональности, n – количество витков катушки, I – сила тока, t- время протекания тока.


Учет самоиндукции в технике: при быстром изменении тока в цепях, содержащих катушки индуктивности (двигатели, генераторы, трансформаторы), например при обрыве цепей, возникает ЭДС индукции, она может достигать очень больших значений – в результате: пробой изоляции. Это учитывается в эл.цепях

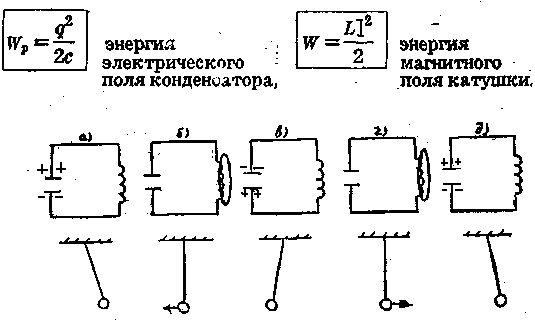

Катушки – это источники магнитного поля. Магн. поле обладает энергией.

Доказательство: при замыкании цепей ток постепенно нарастает до определенного значения Imax, то есть совершается работа. Для совершения любой работы необходима энергия.

Энергия магн.поля определяется формулой:

19/2. Качественные задачи по теме «Законы термодинамики».

1) Почему при быстром сжатии газа он нагревается?

2) Почему при быстром расширении газа он охлаждается?

3) Почему повышается давление газа при его нагревании в закрытом сосуде?


Билет 20

15. Свободные и вынужденные электромагнитные колебания. Колеба­тельный контур. Превращение энергии при электромагнитных колебаниях.

Колебание – это процесс (движение), которое повторяется через определенный промежуток времени.(например: колебание листьев и деревьев во время ветра, биение сердца, колебание качелей, колебание тела на пружине, колебание струны, колебания поршня в цилиндре, колебания шарика на нити)

Электромагнитное колебание - это периодическое изменение магнитного и электрического полей.

Виды колебаний:

1. Свободные колебания – это колебания, совершенные после действия внешней силы. Являются затухающими. (Эл. колебания, возникающие при разрядке конденсатора. Период колебаний равен Т=10-6с.)

2. Вынужденные колебания – это колебания, которые совершаются под действием внешней периодической силы. (Работа генератора эл тока)

Механические колебательные системы известны: колебание тела на пружине (автомобиль на рессорах) и колебание шарика на нити (маятник часов).

Примером электромагнитной колебательной системы является КОЛЕБАТЕЛЬНЫЙ КОНТУР.

Электрическая цепь, состоящая из кон­денсатора и катушки, в которой могут происходить свободные электрические колебания, называется колебательным контуром.






Подтверждается фундаментальный закон физики: энергия никуда не исчезает и ни из чего не возникает, а переходит из одного вида в другой.

20/2. Экспериментальное задание по теме «Динамика»: построение графи­ка зависимости силы упругости от удлинения (для пружины или резинового образца).

Измеряя динамометром силу упругости при различных удлинениях пружины, сделать таблицу:

Удлинение,м
Сила упругости, Н

По таблице построить график.

БИЛЕТ 21

Электромагни́тное по́ле — фундаментальное физическое поле, взаимодействующее с электрически заряженными телами, а также с телами, имеющими собственные дипольные и мультипольные электрические и магнитные моменты. Представляет собой совокупность электрического и магнитного полей, которые могут, при определённых условиях, порождать друг друга, а по сути являются одной сущностью, формализуемой через тензор электромагнитного поля.

Электромагнитное поле (и его изменение со временем) описывается в электродинамике в классическом приближении посредством системы уравнений Максвелла. При переходе от одной инерциальной системы отсчета к другой электрическое и магнитное поле в новой системе отсчета — каждое зависит от обоих — электрического и магнитного — в старой, и это ещё одна из причин, заставляющая рассматривать электрическое и магнитное поле как проявления единого электромагнитного поля.

Электромагни́тное излуче́ние (электромагнитные волны) — распространяющееся в пространстве возмущение (изменение состояния) электромагнитного поля.

Среди электромагнитных полей вообще, порожденных электрическими зарядами и их движением, принято относить собственно к излучению ту часть переменных электромагнитных полей, которая способна распространяться наиболее далеко от своих источников — движущихся зарядов, затухая наиболее медленно с расстоянием.
Электромагни́тное излуче́ние ПОДРАЗДЕЛЯЕТСЯ НА:

-радиоволны (начиная со сверхдлинных),

-терагерцовое излучение,

-инфракрасное излучение,

-видимый свет,

-ультрафиолетовое излучение,

-рентгеновское излучение и жесткое (гамма-излучение)
Применение: 1) Радиосвязь; 2) Медицина, безконтактный нагрев; 3) трудно сказать где оно не ипользуется; 4) искуственный загар, искуственное освещение для растений; 5) медицина, дефектоскопия.
Свойства: всем электромагнитным излучениям в той или иной свойственны интерференция, дифракция, преломление, и др. Однако, у высокоэнергетического ЭМ-излучения (экстремальный УФ и выше) эти свойства менее выражены.

21/2. Качественные задачи по теме «Строение газов, жидкостей и твердых тел».

1. Почему газы легко сжимаются, а жидкости нет?

2. Почему при движении автомобиля давление в камере колеса увеличивается?

Билет № 22

1. Опыты Резерфорда по рассеянию альфа-частиц. Ядерная модель атома. Квантовые постулаты Бора. Лазеры. Испускание и поглощение света атомами. Спектры.

В науке очень долго считалось, что Атом – это наименьшая, НЕДЕЛИМАЯ частиц ве-щества.

1.Первым, кто нарушил эти представления был Томсон: он считал, что атом – это некая положительная субстан-ция, в которую «как изюминки в кекс» вкраплены элек-троны. Важность этой теории – то, что атом перестали признавать неделимым

2. Резерфорд поставил опыт по рассеиванию альфа-частиц. Радиоактивным веществом бомбардировались тяжелые элементы (золотая фольга).

Резерфорд ожидал увидеть светящиеся круги, а увидел светящиеся кольца.

Объяснение Резерфорда: в центре атома находится весь положительный заряд, а электроны ни оказывают ника-кого влияния на поток альфа-частиц.

3. Планетарная модель атома водорода по БОРУ

Квантовые постулаты Бора: 1. Электрон, вращаясь по стационарной орбите энергии не из-лучает. 2. Поглощая или излучая энергию электрон соответственно поднимается на более дальнюю о ядра орбиту (уровень), либо опускается на более близкий к ядру уровень.

Поглощение света

Вынужденное излучение

Спонтанное излучение

Излучая порцию энергии (видимой) атом дает только ему присущий набор длин волн – спектр.

Виды спектров:

1. Спектр излучения (испускания): (дают тела в нагретом состоянии)

а) Сплошной – дают все атомы в твердом, жидком состоянии или плотные газы

б) Линейчатый – дают атомы в газообразном состоянии

2. Спектр поглощения: если через вещество пропустить свет, то это вещество будет поглощать именно те волны, которые излучает в нагретом состоянии (на сплошном спектре появляются темные полоски)

Спектральный анализ – это метод определения химического состава вещества по его спектру излучения или поглощения.

Метод основан на том, что каждому химическому элементу присущ свой набор длин волн.

Применение спектрального анализа: в криминалистике, медицине, в астрофизике.

Спектрограф – это прибор, для проведения спектрального анализа. Спектроскоп отличает-ся от спектрографа тем, что с помощью него можно не просто наблюдать за спектрами, но и сделать фотографический снимок спектра.

22/2. Лабораторная работа «Расчет общего сопротивления двух последовательно соединенных резисторов».

Чтобы вычислить сопротивление необходимо знать силу тока через резистор и напряжение на нем. Для измерения этих величин можно собрать следующую цепь:

Сопротивление находим по формуле:

U

R = R1 + R2 = ---

I

где U и I - напряжение и сила тока, измеренные приборами.

23/1 Квантовые свойства света. Фотоэффект и его законы.

Применение фотоэффекта в технике.

ЯВЛЕНИЕ ВЫРЫВАНИЯ ЭЛЕКТРОНОВ ИЗ ВЕЩЕСТВА ПОД ДЕЙСТВИЕМ СВЕТА НАЗЫВАЕТСЯ ФОТОЭЛЕКТРИЧЕСКИМ ЭФФЕКТОМ или ФОТОЭФФЕК-ТОМ. Фотоэффект был открыт Герцем в 1887 г. Количественные закономерности фото-эффекта были установлены выдающимся русским физиком Столетовым. Он открыл три закона фотоэффекта:

1. Сила тока насыщения, т.е. количество электронов, вырываемых светом с поверх-ности металла за секунду, прямо пропорционально падающему световому потоку.

2. Максимальная кинетическая энергия фотоэлектронов линейно возрастает с часто-той света и не зависит от падающего светового потока.

3. Если частота света меньше некоторой определенной для данного вещества мини-мальной частоты, то фотоэффект не происходит ("красная граница фотоэффекта").

Эти законы, открытые экспериментально, не удавалось объяснить на основе элек-тромагнитной теории света. Сделать это смог в 1905 г. Альберт Эйнштейн на основании квантовых представлений о природе света.

Согласно квантовым представлениям свет - это поток частиц - фотонов (световых квантов). Энергия одного фотона равна:

E = h ,

где h = 6,62.10-34 Дж.с - постоянная Планка;

 - частота света, Гц.

На основе представлений о фотоне как частице, которая может излучаться или поглощаться как единое целое, явление фотоэффекта получает простое объяснение: поглощая один фотон, электрон внутри фотокатода увеличивает свою энергию на величину энергии фотона. Если она больше работы выхода

h > A

то электрон может покинуть фотокатод, а оставшаяся часть энергии перейдет в кинетиче-скую энергию электрона:

mV2

h = A + -----

Это соотношение называется УРАВНЕНИЕМ ЭЙНШТЕЙНА ДЛЯ ФОТОЭФФЕКТА. Таким образом, удалось объяснить линейную зависимость максимальной скорости фо-тоэлектронов от частоты.

Красная граница фотоэффекта объясняется тем, что электрон не может покинуть фотокатод, если энергия фотона меньше работы выхода. Минимальная частота, при ко-торой начинается фотоэффект, равна:

A

min = ----

h

Фотоэффект позволил создать фотоэлементы - устройства, ток в которых возникает при их освещении. Фотоэлементы используются в киноустановках для воспроизведения звука, в устройствах автоматики, в метро.

2. Качественные задачи по теме «Электрический ток».

Как изменяется сопротивление полупроводников при нагревании? (уменьшается, так как рвутся связи между атомами) Как изменяется сопротивление полупроводников при освещении? Приведите примеры.

Теорию см. в билете 17/1.

Билет 24

Что такое индукционный генератор?

Индукционный генератор также известен как Асинхронный генератор . Индукционная машина иногда используется в качестве генератора. Изначально индукционный генератор или машина запускается как двигатель. При запуске машина потребляет отстающие реактивные вольт-амперы из питающей сети. Скорость машины увеличивается по сравнению с синхронной скоростью с помощью внешнего первичного двигателя. Скорость увеличивается в том же направлении, что и вращающееся поле, создаваемое обмотками статора.

Индукционная машина будет работать как индукционный генератор и начнет вырабатывать крутящий момент. Этот генерирующий крутящий момент противоположен направлению вращения ротора. В этом состоянии скольжение отрицательное, и индукционный генератор начинает подавать энергию в сеть.

Характеристики крутящего момента 3-фазной асинхронной машины для всех диапазонов скоростей приведены ниже.

induction generator figure

В эквивалентной схеме асинхронного двигателя механическая нагрузка на валу заменена резистором номиналом, указанным ниже.

induction-generator-eq-1

В генераторе Induction generato r скольжение (я) отрицательное и, следовательно, сопротивление нагрузки R mech также отрицательное. Это показывает, что сопротивление нагрузки не поглощает мощность, а начинает действовать как источник энергии. Он начинает подавать электрическую энергию в сеть, к которой он подключен.

Мощность индукционного генератора зависит от следующих факторов, указанных ниже.

  • Величина отрицательного скольжения.
  • Скорость ротора или скорость вращения двигателя выше синхронной в том же направлении.
  • Вращение двигателя, когда он работает как асинхронный.

Из характеристики крутящего момента асинхронного двигателя ясно, что максимально возможный индуцированный крутящий момент возникает в генераторном режиме. Этот крутящий момент известен как Pushover Torque . Если крутящий момент становится больше, чем крутящий момент толкания, генератор будет превышать скорость.

Индукционный генератор не является генератором с самовозбуждением.Для создания вращающегося магнитного поля необходимо возбудить статор внешним многофазным источником. Это достигается при номинальном напряжении и частоте, и машина предназначена для работы на скорости выше синхронной. Поскольку скорость асинхронного генератора отличается от синхронной скорости, он известен как асинхронный генератор .

Из характеристической кривой видно, что рабочий диапазон асинхронного генератора ограничен максимальным значением толкающего момента, соответствующим скольжению на скорости OM, как показано на характеристической кривой крутящий момент-скорость.

.Индукционный генератор

в качестве ветроэнергетического турбогенератора Индукционный генератор

в качестве ветроэнергетического турбогенератора Статья Учебники по альтернативной энергии 19.06.2010 27.07.2020 alternative energy tutorials Учебники по альтернативным источникам энергии alternative energy tutorials

Пожалуйста, поделитесь / добавьте в закладки:

Индукционный генератор в качестве Ветроэнергетический генератор

wind energy icon

wind energy icon

Вращающиеся электрические машины обычно используются в ветроэнергетических установках, и большинство этих электрических машин могут функционировать как двигатель или как генератор, в зависимости от его конкретного применения.Но помимо синхронного генератора , который мы рассматривали в предыдущем уроке, существует еще один более популярный тип трехфазной вращающейся машины, который мы можем использовать в качестве генератора ветровой турбины, называемый индукционным генератором .

Как синхронный генератор, так и индукционный генератор имеют аналогичное фиксированное расположение обмоток статора, которое при возбуждении от вращающегося магнитного поля выдает трехфазное (или однофазное) выходное напряжение.

Однако роторы двух машин сильно различаются: ротор индукционного генератора обычно состоит из одного из двух типов компоновки: «беличья клетка» или «ротор с обмоткой».

induction generator induction generator

Однофазный индукционный генератор

Индукционный генератор Конструкция основана на очень распространенном асинхронном двигателе с короткозамкнутым ротором, поскольку они дешевы, надежны и легко доступны в широком диапазоне электрических размеров от машин с дробной мощностью мощности до нескольких мегаватт, что делает их идеальными для использования как в бытовых, так и в коммерческих ветроэнергетических установках.

Кроме того, в отличие от предыдущего синхронного генератора, который должен быть «синхронизирован» с электрической сетью, прежде чем он сможет вырабатывать электроэнергию, индукционный генератор может быть подключен непосредственно к электросети и приводиться в движение лопастями ротора турбин с переменной скоростью ветра, поскольку он выведен на линию из неподвижного состояния.

Для экономии и надежности во многих ветроэнергетических турбинах в качестве генератора используются асинхронные двигатели, приводимые в действие механической коробкой передач для увеличения скорости вращения, производительности и эффективности. Однако индукционным генераторам требуется реактивная мощность, обычно обеспечиваемая шунтирующими конденсаторами в отдельных ветряных турбинах.

Индукционные машины также известны как асинхронные машины , то есть они вращаются со скоростью ниже синхронной при использовании в качестве двигателя и выше синхронной скорости при использовании в качестве генератора.Поэтому, когда он вращается быстрее, чем его нормальная рабочая скорость или скорость холостого хода, индукционный генератор вырабатывает электричество переменного тока. Поскольку индукционный генератор синхронизируется непосредственно с основной энергосистемой, то есть вырабатывает электроэнергию с той же частотой и напряжением, выпрямители или инверторы не требуются.

Тем не менее, индукционный генератор может обеспечивать необходимую мощность непосредственно в энергосистему общего пользования, но ему также требуется реактивная мощность, обеспечиваемая энергосистемой.Автономная (автономная) работа индукционного генератора также возможна, но недостатком здесь является то, что генератору требуются дополнительные конденсаторы, подключенные к его обмоткам для самовозбуждения.

Трехфазные индукционные машины очень хорошо подходят для выработки энергии ветра и даже гидроэлектроэнергии. Индукционные машины, работая как генераторы, имеют неподвижный статор и вращающийся ротор, как и у синхронного генератора. Однако возбуждение (создание магнитного поля) ротора выполняется по-другому, и типичная конструкция ротора представляет собой структуру с короткозамкнутым ротором, в которой проводящие стержни встроены в корпус ротора и соединены вместе на их концах посредством закорачивающих колец, как показано .

Конструкция индукционного генератора

induction generator construction induction generator construction

Как уже упоминалось в начале, одним из многих преимуществ асинхронной машины является то, что ее можно использовать в качестве генератора без каких-либо дополнительных схем, таких как возбудитель или регулятор напряжения, когда он подключен к трехфазной сети. Когда неработающий асинхронный генератор подключен к сети переменного тока, в обмотке ротора индуцируется напряжение, аналогичное трансформатору с частотой этого индуцированного напряжения, равной частоте приложенного напряжения.

Поскольку проводящие стержни ротора с короткозамкнутым ротором закорочены, вокруг них протекает большой ток, и внутри ротора создается магнитное поле, заставляющее машину вращаться.

Поскольку магнитное поле обоймы ротора следует за магнитным полем статора, ротор ускоряется до синхронной скорости, установленной частотой питания сети. Чем быстрее вращается ротор, тем меньше результирующая относительная разница скоростей между корпусом ротора и вращающимся полем статора и, следовательно, напряжение, индуцированное в его обмотке.

Когда ротор приближается к синхронной скорости, он замедляется, поскольку ослабляющее магнитное поле ротора недостаточно для преодоления потерь на трение ротора в режиме холостого хода. В результате ротор теперь вращается медленнее, чем синхронная скорость. Это означает, что асинхронная машина никогда не сможет достичь своей синхронной скорости, поскольку для ее достижения не будет индуцированного тока в короткозамкнутой клетке ротора, магнитного поля и, следовательно, крутящего момента.

Разница в скорости вращения между вращающимся магнитным полем статоров и скоростью ротора называется в асинхронных машинах «скольжением».Для обеспечения крутящего момента на валу ротора необходимо проскальзывание. Другими словами, «проскальзывание», которое является описательным способом объяснения того, как ротор постоянно «откатывается» от синхронизации, представляет собой разницу в скорости между синхронными скоростями статоров, выражаемую как: n с = ƒ / P в об / мин, а фактическая частота вращения роторов n R также в об / мин, которая выражается в процентах (скольжение в%).

Тогда дробное скольжение s асинхронной машины определяется как: fractional slip

fractional slip

Это скольжение означает, что работа индукционных генераторов, таким образом, является «асинхронной» (несинхронизированной), и чем больше нагрузка на асинхронный генератор, тем больше выше результирующее скольжение, поскольку более высокие нагрузки требуют более сильных магнитных полей.Большее скольжение связано с большим наведенным напряжением, большим током и более сильным магнитным полем.

Таким образом, для того, чтобы асинхронная машина работала как двигатель, ее рабочая скорость всегда будет меньше скорости вращения поля статора, а именно, синхронной скорости. Чтобы асинхронная машина работала в качестве генератора, ее рабочая скорость должна быть выше номинальной синхронной скорости, как показано.

Характеристики крутящего момента / скорости асинхронной машины

torque/speed characteristics of induction machine torque/speed characteristics of induction machine

В состоянии покоя вращающееся магнитное поле статора имеет одинаковую скорость вращения по отношению как к статору, так и к ротору, поскольку частота токов ротора и статора одинакова, поэтому в состоянии покоя пробуксовка положительна и равна единице (s = +1).

При синхронной скорости разница между скоростью и частотой ротора и статора равна нулю, поэтому при синхронной скорости электричество не потребляется и не производится, а скольжение равно нулю (s = 0).

Если частота вращения генератора превышает эту синхронную скорость внешними средствами, результирующий эффект будет заключаться в том, что ротор будет вращаться быстрее, чем вращающееся магнитное поле статора, и полярность индуцированного напряжения и тока ротора будет обратной.

В результате скольжение теперь становится отрицательным (s = -1), и индукционная машина генерирует ток с опережающим коэффициентом мощности обратно в электросеть. Мощность, передаваемая в виде электромагнитной силы от ротора к статору, может быть увеличена простым вращением ротора быстрее, что затем приведет к увеличению количества вырабатываемой электроэнергии. Характеристики крутящего момента асинхронного генератора (s = от 0 до -1) являются отражением характеристик асинхронного двигателя (s = от +1 до 0), как показано.

Скорость индукционного генератора будет изменяться в зависимости от силы вращения (момента или крутящего момента), приложенной к нему энергией ветра, но он будет продолжать вырабатывать электричество до тех пор, пока его скорость вращения не упадет ниже холостого хода. На практике разница между скоростью вращения при пиковой генерирующей мощности и на холостом ходу (синхронная скорость) очень мала, всего несколько процентов от максимальной синхронной скорости. Например, 4-полюсный генератор с синхронной частотой вращения холостого хода 1500 об / мин, подключенный к электросети с током 50 Гц, может производить свою максимальную генерируемую мощность, вращаясь только на 1–5% выше (от 1515 до 1575 об / мин). , легко достигается с помощью коробки передач.

Это очень полезное механическое свойство: генератор будет немного увеличивать или уменьшать свою скорость при изменении крутящего момента. Это означает, что редуктор будет меньше изнашиваться, что снижает потребность в техническом обслуживании и увеличивает срок службы, и это одна из наиболее важных причин для использования индукционного генератора , а не синхронного генератора на ветряной турбине, которая подключается напрямую. к электросети.

Автономный индукционный генератор

Выше мы видели, что индукционный генератор требует намагничивания статора от электросети, прежде чем он сможет вырабатывать электричество.Но вы также можете запустить индукционный генератор в автономной автономной системе, подав необходимый противофазный ток возбуждения или намагничивания от конденсаторов возбуждения, подключенных к клеммам статора машины. Это также требует наличия некоторого остаточного магнетизма в пластинах железа ротора при запуске турбины. Типичная схема трехфазной индукционной машины с короткозамкнутым ротором для использования вне сети показана ниже. Конденсаторы возбуждения показаны звездой (звездой), но также могут быть соединены треугольником (треугольником).

Конденсаторный индукционный генератор с запуском

Capacitor Start Induction Generator Capacitor Start Induction Generator

Конденсаторы возбуждения представляют собой стандартные конденсаторы для запуска двигателя, которые используются для обеспечения необходимой реактивной мощности для возбуждения, которая в противном случае обеспечивалась бы электросетью. Индукционный генератор будет самовозбуждаться при использовании этих внешних конденсаторов, только если ротор имеет достаточный остаточный магнетизм.

В режиме самовозбуждения на выходную частоту и напряжение генератора влияют частота вращения, нагрузка турбины и значение емкости конденсаторов в фарадах.Затем, чтобы произошло самовозбуждение генератора, должна быть минимальная скорость вращения для значения емкости, используемой на обмотках статора.

«Самовозбуждающийся индукционный генератор» (SEIG) является хорошим кандидатом для использования в ветроэнергетических установках, особенно при переменной скорости ветра и удаленных районах, поскольку им не требуется внешний источник питания для создания магнитного поля. Трехфазный индукционный генератор можно преобразовать в однофазный индукционный генератор с регулируемой скоростью, подключив два конденсатора возбуждения к трехфазным обмоткам.Одно из значений емкости C на одной фазе, а другое - значения 2C емкости на другой фазе, как показано.

Однофазный выход от трехфазного индукционного генератора

Single-phase Induction Generator Single-phase Induction Generator

Благодаря этому генератор будет работать более плавно, работая с коэффициентом мощности (PF), близким к единице (100%). В однофазном режиме можно получить КПД, близкий к трехфазному, что составляет примерно 80% от максимальной мощности машины. Однако следует соблюдать осторожность при преобразовании трехфазного источника питания в однофазный, поскольку выходное линейное напряжение однофазной сети будет в два раза больше номинального напряжения обмотки.

Индукционные генераторы хорошо работают с однофазными или трехфазными системами, подключенными к электросети, или в качестве автономных генераторов с самовозбуждением для небольших ветроэнергетических приложений, позволяющих работать с регулируемой скоростью. Однако индукционным генераторам для работы на полной мощности требуется реактивное возбуждение, поэтому они идеально подходят для подключения к коммунальной сети как части ветроэнергетической системы, связанной с сетью.

Чтобы узнать больше об «индукционных генераторах» или получить дополнительную информацию об энергии ветра о различных доступных ветроэнергетических системах, или изучить преимущества и недостатки использования индукционных генераторов как части системы ветряных турбин, подключенных к сети, щелкните здесь, чтобы Получите копию одной из лучших книг о трехфазных индукционных генераторах с самовозбуждением прямо у Amazon.

.

DC12V Самоиндукционный Генератор Настенный Переключатель Дистанционного Управления Беспроводной Контроллер Приемник Релейный Модуль 433MHZ | |

Описание:

100% абсолютно новый и качественный

Характеристика:

Удаленный прием на расстоянии, стабильная работа, хороший сигнал и чувствительный отклик.

Им можно управлять дистанционно, что делает жизнь умнее и удобнее.

Это новый тип интеллектуального переключателя, который может управлять одной или несколькими лампами в помещении, имеет стабильную работу.

Это применимо к дверям (деревянная дверь, стеклянная дверь и т. Д.), Домашним светильникам, шторам и т. Д.

Технические характеристики:

Тип товара: Комплекты переключателей беспроводного контроллера

Материал: АБС-пластик

Размер: 85x8,5 см / 33,4x3,3 дюйма

Цвет белый

Напряжение: DC12V

Рабочая частота: 433 МГц

Режим управления: автоблокировка, бег

Максимальная нагрузка: 500 Вт (лампа накаливания), 350 Вт (люминесцентная лампа)

Статическая потребляемая мощность: менее 1 Вт

Количество: 1 шт.

Рабочий режим:

Jog: нажмите кнопку кодирования на плате контроллера один раз, светодиодный индикатор мигнет один раз.После того, как свет загорится, нажмите необходимую кнопку кодирования на пульте дистанционного управления, светодиодный индикатор на плате контроллера будет мигать три раза непрерывно, затем кодирование будет успешным.

Самоблокировка: дважды нажмите кнопку кодирования на плате контроллера, светодиодный индикатор мигнет дважды. После того, как свет загорится, нажмите необходимую кнопку кодирования на пульте дистанционного управления, светодиодный индикатор на плате контроллера будет мигать три раза непрерывно, затем кодирование будет успешным.

Очистка:

Проводка контроллера, включение, затем сброс кода.Нажмите кнопку обучения на плате контроллера 8 раз непрерывно, она автоматически очистит все коды обучения пульта дистанционного управления. После очистки пульт дистанционного управления с успешным кодом обучения больше не будет управляться.

Примечание:

Нет розничной упаковки.

Переход: 1 см = 10 мм = 0,39 дюйма

Возможны отклонения в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.

Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия.Спасибо!

В коплект входит:

1 х переключатель беспроводного контроллера

1 х модуль приемника

4NB1101400-5 4NB1101400-6 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
