Что такое ШИМ-сигнал и где он применяется

ШИМ (широтно-импульсная модуляция) — это способ кодирования аналогового сигнала в цифровой вид путем изменения длительности импульсов при постоянной частоте. ШИМ-сигналы широко применяются в электронике для:

• Регулирования скорости вращения электродвигателей
• Управления яркостью светодиодов
• Преобразования цифровых сигналов в аналоговые
• Регулирования мощности нагревательных элементов
• Передачи данных в цифровых системах связи

Основные параметры ШИМ-сигнала — это частота и скважность (коэффициент заполнения). Частота определяет, как часто происходит переключение импульсов. Скважность показывает отношение длительности импульса к периоду сигнала и выражается в процентах.

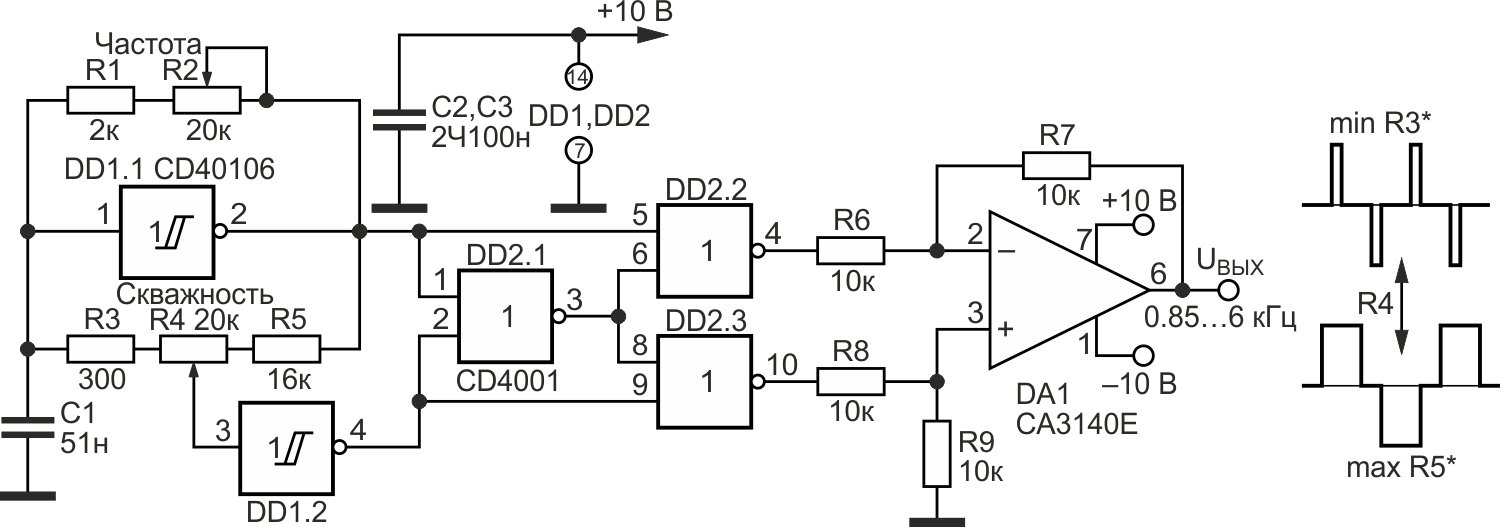

Простые схемы генераторов ШИМ на операционных усилителях

Рассмотрим принцип работы простого генератора ШИМ на операционных усилителях:

1. Генератор треугольных импульсов формирует опорный сигнал заданной частоты
2. Компаратор сравнивает треугольный сигнал с входным управляющим напряжением
3. На выходе компаратора формируется ШИМ-сигнал, скважность которого зависит от уровня входного напряжения

Ключевые компоненты схемы:

• Операционный усилитель для генератора треугольных импульсов
• Компаратор для формирования ШИМ-сигнала
• Резисторы и конденсаторы для задания частоты и амплитуды

Преимущества такой схемы — простота и низкая стоимость. Недостатки — ограниченный диапазон частот и точность.

Готовые модули генераторов ШИМ

На рынке доступны недорогие готовые модули для генерации ШИМ-сигналов. Рассмотрим популярный модуль XY-PWM1:

• Диапазон частот: 1 Гц — 150 кГц
• Диапазон скважности: 0-100%
• Напряжение питания: 3.3-30 В
• Точность установки частоты: 2%
• Цена: около 4-5$

Модуль имеет цифровой дисплей для отображения параметров и кнопки для настройки. Это удобное решение для быстрого создания ШИМ-сигналов без пайки.

Важные характеристики при выборе генератора ШИМ

При выборе или разработке генератора ШИМ следует обратить внимание на следующие параметры:

• Диапазон частот — определяет возможные применения
• Разрешение по скважности — влияет на точность регулировки
• Стабильность частоты — важна для синхронизации устройств
• Время нарастания/спада фронтов — влияет на EMI
• Джиттер — важен для высокочастотных применений
• Напряжение питания и логических уровней

Для простых применений часто достаточно базовых характеристик, но для прецизионных систем может потребоваться генератор с высокой стабильностью и малым джиттером.

Программные генераторы ШИМ

Для тестирования и отладки ШИМ-систем удобно использовать программные генераторы сигналов. Они позволяют формировать ШИМ-сигналы на звуковой карте компьютера. Рассмотрим возможности программы PWM Generator:

• Настройка частоты, скважности и амплитуды сигнала
• Отображение формы сигнала в реальном времени
• Сохранение сигналов в WAV-файлы
• Синхронизация нескольких генераторов
• Управление через скрипты

Такие программы позволяют быстро сгенерировать тестовые сигналы без использования дополнительного оборудования.

Применение ШИМ в микроконтроллерах

Большинство современных микроконтроллеров имеют встроенные аппаратные модули ШИМ. Это позволяет программно генерировать ШИМ-сигналы для управления различными устройствами. Преимущества использования микроконтроллеров для ШИМ:

• Гибкая настройка параметров сигнала
• Возможность динамического изменения параметров
• Синхронизация с другими процессами
• Низкая стоимость при массовом производстве

Однако для некоторых применений может потребоваться более высокая частота или точность, чем могут обеспечить встроенные модули ШИМ микроконтроллеров.

Заключение

Генераторы ШИМ-сигналов широко применяются в современной электронике. Для их реализации доступны как простые схемы на дискретных компонентах, так и специализированные микросхемы и готовые модули. При выборе генератора ШИМ важно учитывать требования конкретного приложения по частоте, точности и стабильности сигнала. Для разработки и отладки удобно использовать программные генераторы сигналов.

Простой генератор ШИМ-сигнала | CUSTOMELECTRONICS.RU

Широтно-импульсно модулированный сигнал очень часто применяется в электронике для передачи информации, регулировки мощности или формирования постоянного напряжения произвольного уровня. В этой статье описано устройство на операционном усилителе, размером 20х20мм из 15 элементов, которое генерирует ШИМ-сигнал.

Формирование ШИМ-сигнала

ШИМ-сигнал (PWM) представляет собой последовательность импульсов, частота которых неизменна, а модулируется длительность импульсов. Большинство микроконтроллеров легко справляются  с этой задачей, но что делать если нет желания программировать и использовать такое мощное средство для такой простой задачи? В этом случае можно использовать дискретные элементы.

Для начала необходимо сформировать последовательность пилообразных импульсов и подать ее на вход компаратора. На второй вход компаратора подается модулирующий сигнал, например, напряжение с переменного резистора. Если напряжение генератора выше напряжения на втором входе — на выходе напряжение близко к напряжению питания. Если напряжение генератора ниже — на выходе ноль.

Формирование ШИМ-сигнала

На рисунке Uк — напряжение команды (постоянный уровень, заданный переменным резистором), Uген — напряжение генератора, UPWM — ШИМ-сигнал.

 Схема

Все эти задачи можно легко выполнить при помощи двух операционных усилителей так как показано на схеме.

Схема генератора ШИМ

В схеме применена микросхема LM358N, которая использует однополярное питание и содержит два канала в одном корпусе SO8.

Печатная плата

Все элементы, кроме резистора R3, предназначены для поверхностного монтажа и располагаются на плате с минимальным размером. R3 расположен на обратной стороне платы. Генераторные схемы очень капризны с точки зрения трассировки печатных плат. Если изменить топологию платы нельзя гарантировать ее работоспособность. Первая версия платы генерировала пилообразное напряжение с очень низкой амплитудой и ее было невозможно использовать.

Плата генератора ШИМ-сигнала

Сборка и работа схемы

Сама плата очень маленькая — 20х20 мм и легко изготавливается методом ЛУТ. Она лишь немного больше переменного резистора, изменяющего скважность сигнала.



Плата генератора ШИМ в сборе

Технические характеристики

• напряжение питания, 5-15В
• диапазон изменения скважности, от 1 до бесконечности
• рабочая частота, 500Гц
• потребляемый ток, не более, 2мА

Рабочая частота определяется конденсатором C1. Для снижения частоты можно увеличить его емкость и наоборот.

Список элементов

1. ИМС LM358N в корпусе SO8 (DA1), 1 шт.
2. Резисторы 20кОм в корпусе 0805 (R1,R2,R4-R6), 5 шт.
3. Резисторы 10кОм в корпусе 0805 (R7,R8), 2 шт.
4. Любой переменный резистор с шагом выводов 5мм и сопротивлением 50кОм
5. Конденсаторы 0,1мкФ в корпусе 0805 (C1,C2,C4), 3шт.
6. Конденсатор танталовый 47мкФ, 16В, типоразмера С, T491C476K016AT (C3), 1шт.

Видео работы

Работает плата достаточно стабильно. На видео видно, как меняется яркость светодиода. Неудобство только в том, что используется лишь половина диапазона резистора R3. То есть в первой и последней четверти положения вала напряжение остается без изменения.

Файл печатной платы в формате Sprint Layout 5.0 можно скачать по ссылке.

Мы будем очень рады, если вы поддержите наш ресурс и посетите магазин наших товаров shop.customelectronics.ru.

XY-PWM1 – этот генератор сигналов ШИМ за $4 способен выводит импульсы до 150 кГц

Обычно генераторы сигналов представляют собой оборудование, которые стоит несколько сотен долларов, но в зависимости от ваших потребностей, вы также можете использовать гораздо более дешевые решения, такие как плата лаборатории электроники PSLab ($65) или плата Arduino для генерации сигнала.

Также существует другой вариант приобрести ультра-дешевый генератор сигналов, такой как XY-PWM1, который можно найти на ICStation всего за $4.19. Его функции ограничивается ШИМ импульсами от 1 Гц до 150 кГц с диапазоном напряжения от 3,3 до 30 В.

Технические характеристики XY-PWM1:

• ЖК-дисплей, показывающий частоту и коэффициента заполнения
• Диапазон напряжения – DC 3.3 В — 30 В
• Диапазон частот
  • Нормальный режим: от 1 Гц до ~ 150 кГц
  • Точный режим: от 1 Гц до ~15 кГц
• Точность частоты: 2%
• Точность коэффициента заполнения
  • 1% в нормальном режиме
  • 0.1% в точном режиме
• Диапазон коэффициента заполнения – от 0.00% до -100%
• Выходной ток – около 5-30 мА
• Размеры – 79 x 43 x 37 мм
• Диапазон температур – от -40℃ до ~85℃
• Относительная влажность – от 0% до ~95% без конденсации

В нем нет определенной кнопки для выбора режима, но скорей всего, вам просто нужно использовать комбинацию короткого и длинного нажатия, чтобы выбрать нужный режим, а с помощью потенциометра можно настроить коэффициент заполнения и частоту.

Типичный рабочий процесс выглядит следующим образом:

1. Подключить к источнику питания
2. Для переключения в нормальный или точный режим нажмите на вращающий переключатель и держите его около секунд 10
3. Чтобы установить частоту нажмите кратковременно на вращающий переключатель и путем прокрутки измените его значение
4. Чтобы настроить коэффициента заполнения нажмите на вращающийся переключатель и держите его 2 секунд
5. Чтобы сохранить установленные параметры нажмите на вращающийся переключатель и держите его 5 секунд
6. Тестирование
7. Отключите питание и подключите нагрузку для использования модуля

Он имеет очень интересный способ отображения частот на дисплее при 100 кГц или выше:

• Отображение на дисплее ‘100’ означает, что выходная частота ШИМ составляет 100 Гц
• Отображение на дисплее ‘1. 91’ означает, что выходная частота ШИМ составляет 1,91 кГц
• Отображение на дисплее ‘52.1’ означает, что выходная частота ШИМ составляет 52,1 кГц
• Отображение на дисплее ‘1.3.4’ означает, что выходная частота ШИМ составляет 134 кГц

Данный тип инструмента может использоваться для генерации прямоугольных импульсов, для управления двигателями, а также в качестве диммера или регулятора скорости и так далее.

XY-PWM1 также можно приобрести на Aliexpress или eBay менее чем за $5. Также можно найти аналогичную модуль на Amazon (WHDTS) с практически такими же функциями, за исключением того, что вращающийся переключатель заменен четырьмя сенсорными кнопками..

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.

Генератор ШИМ сигналов XY-KPWM 1-канальный, 1 Гц, 150 кГц, с дисплеем и выключателем

Описание:

Генератор сигналов XY-KPWM — это устройство, которое обеспечивает электрические сигналы на различных частотах, прямоугольных и выходных уровнях. Он используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технике.

Особенности:

1>. С внешним корпусом
Дисплей высокого разрешения 2> .LCD
3>. Поддержка UART
4>. Поддержка частоты регулировки
5>. Поддержка регулировки рабочего цикла
6>. Высокая точность обнаружения
7>. Поддержка памяти при отключении питания
8> .1-канальный выход PWM
9>. Режим Двойной Работы
10>. Ручка поддерживает функцию блокировки, чтобы избежать неправильной работы
11>. Поддержка включения вывода

Параметры:

1>. Название продукта: XY-KPWM ШИМ Генератор сигналов;
2> .Модель: XY-KPWM;
3>. Рабочее напряжение: DC 3.3V-30V;
4> .Частотный диапазон (нормальный режим): 1 Гц ~ 150 кГц;
5> .Частотный диапазон (точный режим): 1 Гц ~ 15 кГц;
Точность 6>. Частота: 2%;
7>. Точность рабочего цикла: 1% в нормальном режиме;
8>. Точность рабочего цикла: 0,1% в точном режиме;
9>. Диапазон рабочего цикла: 0,00% -100%;
10>. Выходной ток: около 5-30 мА;
11>. Выходная амплитуда: То же самое к входному напряжению;
12>. Рабочая температура: -40 ℃ ~ 85 ℃;
13>. Рабочая влажность: 0% ~ 95% относительной влажности;
14> .Size: 79 * 43 * 37мм;

Диапазон настройки частоты:

Есть два режима работы, поэтому он имеет два частотных диапазона.
Обычный режим: диапазон частот 1 Гц ~ 150 кГц. Диапазон рабочих циклов 000% -100%. Точность рабочих циклов 1%

Точный режим: Диапазон частот 1 Гц ~ 15 кГц. Диапазон рабочих циклов 0,00% -100%. Точность рабочих циклов 0,1%.
Войдите в интерфейс настроек, когда кратковременно нажмите поворотный переключатель в нормальном рабочем состоянии, чтобы выбрать частотный диапазон. Поворотный потенциометр для установки значения частоты.
Удерживайте поворотный переключатель в течение 10 секунд, чтобы переключиться в обычный режим и точный режим.
Держите нажатой в течение 5 секунд, чтобы заблокировать параметры, чтобы защитить параметры от изменения.
Обратите внимание на положение, в котором движется десятичная точка при вращении потенциометра.
Покажите «XXX». Нет десятичной точки, минимальная частота составляет 1 Гц. Диапазон частот составляет 1 Гц ~ 999 Гц.
Покажите «X.XX». Десятичная точка является предпоследней, минимальная частота составляет 0,01 кГц. Диапазон частот составляет 1,00 кГц ~ 9,99 кГц.
Покажите «XX.X». Десятичная запятая является третьей последней, минимальная частота равна 0,1 кГц. Диапазон частот составляет 10,0 кГц ~ 99,9 кГц.
Дисплей «XXX». Десятичная точка полностью горит, минимальная частота составляет 1 кГц. Диапазон частот составляет 1 кГц ~ 150 кГц.
Например:
Дисплей «100» означает, что выходная частота PWM равна 100 Гц;
Дисплей «1,91» означает, что выходная частота PWM составляет 1,91 кГц;
Дисплей «52,1» означает, что выходная частота PWM составляет 52,1 кГц;
Дисплей «1.3.4» означает, что выходная частота PWM составляет 134 кГц;

Установка рабочего цикла:

Кратковременно нажмите потенциометр, чтобы выбрать установленный рабочий цикл, и вращающийся потенциометр, чтобы установить значение рабочего цикла.

Используйте шаги:

1. Подключиться к источнику питания;
2. Нажмите поворотный переключатель на 10 секунд, чтобы переключиться в обычный и точный режимы;
3. Нажмите поворотный переключатель, чтобы установить частоту и изменить значение, вращая переключатель;
4. Нажмите поворотный переключатель на 2 секунды, чтобы установить рабочий цикл;
5. Удерживайте нажатой 5 секунд, чтобы заблокировать установленные параметры;
6.Test;
7.Нажмите кнопку «ON / OFF», чтобы включить или выключить выход PWM;
8. Снимите питание и подключите нагрузку для использования модуля.

Заявка:

1. Квадратный волновой генератор сигналов, генерирующий прямоугольный волновой сигнал для экспериментальной разработки;
2. Используется для генерации прямоугольного сигнала, который управляет драйвером двигателя;
3. генерировать регулируемые импульсы для использования MCU;
4.Dimmer;
5. скорость губернатора;

Модуль генератора сигналов XY-PWM1 с регулируемой частотой импульсов ШИМ, рабочий цикл, прямоугольная волна

100% новый и высокое качество

Описание модуля: ШИМ вывода можно задать частоту и Скважность импульсов соответственно. Частота делится на четыре области: Автоматическое переключение: 1. XXX (без десятичной запятой): наименьшая единица составляет 1 Гц, и диапазон значений — от 1 Гц ~ 999 Гц;Минимальная единица 2.X.XX (десятичной запятой в 100 бит) 0.01 кГц и диапазон значений-1.00 кГц ~ 9.99 кГц; 3.XX.X (десятичной запятой в десяти местах): наименьшая единица — 0.1 кГц; диапазон — 10.0 кГц ~ 99.9 кГц. 4.X.X.X (десятичной запятой в десяти бит и бит 100): наименьшая единица составляет 1 кГц; и диапазон составляет 1 кГц ~ 150 кГц.E.g. отображения частоты: Указывает, 100 импульсов 100 Гц PWM вывода;1.01 представляет импульсов ШИМ выхода 1.01K.54.1 представляет импульсов ШИМ выхода 54.1 кГц.1.2.4 указывает импульсов ШИМ выхода 124 кГц.Скважность:0 ~ 100%;Все настройки сохраняются державой вниз. Настройка параметров: Модуль имеет четыре независимых ключи, используется для настройки частоты и обязанность цикла, поддержку короткие пресс (увеличение или уменьшение единица) и длительно нажмите (быстро увеличить или уменьшить), очень простой, установите параметры автоматически сохранять, потеря питания не теряется. Сфера применения: 1.используется как квадратные волны сигнала генератора для генерации сигналов квадратные волны для экспериментальных разработок. 2.используется для генерации сигналов квадратные волны, которые контролируют мотор диски. 3.генерировать регулируемого импульса для использования MCU; 4.генерировать регулируемые импульсы для управления связанные цепи (PWM затемнения и скорость регулирования приложений).

Спецификация: Рабочее напряжение: 3.3 ~ 30V Частотный диапазон: 1 Гц ~ 150 кГц Точность частоты: точность составляет около 2% в каждом диапазоне Сигнал нагрузка: выходной ток может быть около 5 ~ 30 мА Амплитуда выходного: ШИМ амплитуда равна напряжение питания Температура окружающей среды: -20 ~ + 70 ℃ Габаритные размеры: 3.7 x 4.3 x 7.8 см/1.46 x 1.69 x 3.07 дюйм Цвет: Черный Количество: 1 pc Примечание: 1.Пожалуйста, позвольте 0-1 cm ошибка из-за ручного измерения. pls убедитесь, что вы не возражаете, перед вами ставка.

2.Из-за разницы между различными мониторами изображение может не отражать фактический цвет элемента. Спасибо!

Пакет включает в себя: 1 x модуль генератора сигнала XY-PWM1

Тип товара: Интегральные схемы

PWM / ШИМ генератор 1Гц-150кГц

 Цифровой одноканальный PWM / ШИМ генератор прямоугольных импульсов с регулируемой частотой и скважностью. Диапазон выходных частот — от 1Гц до 150кГц. Модуль можно использовать в качестве генератора импульсов для различных применений, в том числе для управления драйверами шаговых двигателей, при тестировании оборудования и электронных компонентов, в схемах регулировки мощности и т.д.

 Текущая частота и скважность импульсов отображается на дисплее. Настройка частоты и скважности выходного сигнала виполняется кнопками FREQ+, FREQ- и DUTY+,  DUTY-. Возможно также управление модулем через UART интерфейс. При отключении питания настройки сигнала сохраняются в энергонезависимой памяти.

 Амплитуда выходного PWM сигнала равна напряжению источника питания (3.3 – 30 В). Выход генератора слаботочный, максимальный ток составляет 30 мА, поэтому для управления более мощной нагрузкой необходимо использовать выходной усилитель.

Частота отображается тремя цифрами, текущий диапазон определяется положением десятичной точки в числе:

• XXX   — 1 Гц .. 999 Гц
• X.XX  — 1 кГц .. 9.99 кГц
• XX.X  — 10 кГц .. 99.9 кГц
• X.X.X — 100 кГц .. 150 кГц

 Характеристики:

Диапазон выходных частот	1Гц…150кГц
Диапазон регулировки скважности	0…100%
Напряжение питания	3.3-30 В
Выходной ток	5-30 мА
Форма генерируемых импульсов	прямоугольная
Максимальная погрешность выходной частоты	2%
Диапазон рабочих температур	-20°C. ..+70°C
Размеры	52.5 х 32 х 9.2 мм
Вес	13.5 гр

 Расположение элементов управления ШИМ генератора:

 Комплектация:

• 1х PWM / ШИМ генератор 1Гц-150кГц (XY-LPWM / JZ-LPWM)

Загрузки:

PWM Generator

Простейший генератор широтно-импульсных сигналов.

Основным назначением программы PWM Generator является формирование сигналов широтно-импульсной модуляции в режиме реального времени. Данные тоны генерируются на основе заданных значений частоты (в Герцах), рабочего цикла – соотношения времени между низким и высоким состоянием сигнала (в процентах) и амплитуды – уровня цифрового сигнала (в dBFS). Все вышеперечисленные параметры могут быть мгновенно изменены во время работы. Максимально возможный уровень генерируемого сигнала равен 0 dBFS, а наибольшая частота составляет половину частоты дискретизации. Для настройки генерирования звука оптимального уровня качества предусмотрено целое меню выходных характеристик. Здесь присутствует возможность изменения количества и размера внутренних буферов данных, частоты дискретизации и квантования.

Программное обеспечение может использоваться для создания управляющих тонов различных электрических и электромеханических устройств. В частности результирующий ШИМ-сигнал, снятый с выхода звуковой карты персонального компьютера и пропущенный через стандартный аудиоусилитель, применяется для регулирования двигателей, вентиляторов, приборов освещения.

PWM Generator поддерживает работу с несколькими звуковыми картами, причем предоставляется возможность выбора той из них, которая будет использоваться для вывода искомого сигнала (по умолчанию программа работает с устройством вывода, указанным в панели управления Windows). Стоит отметить, что рабочий ШИМ-сигнал может быть сохранен в качестве WAV-файла и в дальнейшем прослушан с помощью стандартного программного обеспечения. А при регулярном использовании определенных тонов генератор ШИМ-сигналов дает возможность сохранять (и загружать) их в виде пресетов. Кроме того, несколько пресетов поставляются вместе с приложением.

PWM Generator поддерживает опцию синхронизации всех запущенных экземпляров программы, позволяя генерировать сразу несколько тонов. Необходимо отметить возможность работы программного обеспечения в фоновом режиме, позволяя, пользователям переключить внимание на другие приложения. Кроме того PWM Generator может управляться с помощью скриптовых команд, а также через системы Windows Messaging.
Авторы сообщают, что чем быстрее рабочая станция, тем выше будет качество звука и «отзывчивость» элементов управления во время воспроизведения тонов.

Рассматриваемое приложение было написано работниками немецкой компании Esser Audio. Данная организация занимается созданием и распространением программных продуктов (Filtered Noise Generator, Test Tone Generator, Multi Tone Generator и т.д.), предназначенных, в основном, для тестирования и испытания аудиоаппаратуры. Программы от Esser Audio отличаются неплохой функциональностью и крайне простым интерфейсом.

Программа PWM Generator является условно-бесплатной, ознакомительная версия дает возможность свободного запуска и тестирования приложения в течение первых тридцати дней. Стоимость программы для стран не входящих в Европейский союз составляет 14 евро, для входящих – 16,66 евро (за счет добавления налога на продажу). При покупке нескольких лицензий предоставляется скидка.

Приложение распространяется на английском и немецком языках. Справочный файл содержит подробное описание всех возможностей софта, а для дополнительной поддержки пользователей программного пакета был создан справочный онлайн-форум. Русской версии PWM Generator пока не существует.

Последняя версия программного обеспечения работоспособна на любых компьютерах с 32- или 64-разрядной операционной системой Microsoft Windows (9x, NT, 2000, 2003, XP, Vista, 7, 8) и звуковой картой.

Распространение программы: условно-бесплатная 14 евро. Есть триал-версия (30 суток)

Официальный сайт PWM Generator: http://www.esseraudio.com

Скачать PWM Generator

Обсуждение программы на форуме

Поваренная книга разработчика аналоговых схем: Операционные усилители 12

7 февраля 2019

Тим Грин, Пит Семиг, Колин Веллс (Texas Instruments)

Перед вами – глава из «Поваренной книги разработчика аналоговой электроники», созданной инженерами компании Texas Instruments (TI). Поваренная книга – сборник рецептов, а данный цикл статей – сборник стандартных схем с операционными усилителями. Каждой схеме посвящена отдельная статья, содержащая пример типового расчета с указанием формул и последовательности действий. Результаты расчетов дополнительно проверяются в программе SPICE-моделирования. Расчеты выполнены для конкретных усилителей из производственной линейки TI. Разработчик может использовать и другие изделия, широкий выбор которых представлен на страницах каталога компании КОМПЭЛ. От читателя требуется понимание базовых принципов работы операционных усилителей. Если же знаний недостаточно, следует вначале ознакомиться с учебными курсами TI Precision Labs (TIPL). Авторы обещают обновлять и дополнять статьи цикла.

Мы публикуем главы Поваренной книги на нашем сайте регулярно – дважды в месяц.

Подписаться на получение уведомлений о публикации новых глав

ШИМ-генератор на ОУ

Исходные данные к расчету представлены в таблице 34.

Таблица 34. Исходные данные к расчету

Вход		Выход		Питание
ViMin	ViMax	VoMin	VoMax	Vcc	Vee	Vref
-2,0 В	2,0 В	0 В	5 В	5 В	0 В	2,5 В

Описание схемы

Данная схема использует генератор треугольных импульсов и компаратор для формирования ШИМ-сигнала с частотой 500 кГц и коэффициентом заполнения, обратно пропорциональным входному напряжению (рисунок 42). Операционный усилитель (U₃) и компаратор (U₄) генерируют треугольный сигнал, подаваемый на инвертирующий вход второго компаратора (U₂). Входное напряжение схемы поступает на инвертирующий вход усилителя рассогласования (U₁) и далее на неинвертирующий вход компаратора (U₂). Выходной ШИМ-сигнал формируется при сравнении входного напряжения и треугольного сигнала. Сигнал с выхода U₂ используется для обратной связи и подается на вход усилителя рассогласования (U₁). Это сделано для улучшения точности и линейности при генерации ШИМ-сигнала.

Рис. 42. Схема ШИМ-генератора

Рекомендуем обратить внимание:

• используйте компаратор c выходом типа “push-pull” и минимальным временем задержки;
• Применяйте ОУ с подходящими значениями скорости нарастания, GBW и диапазона выходных напряжений;
• частота полюса, создаваемого конденсатором С, должна лежать ниже частоты переключений и значительно выше слышимого звукового диапазона;
• импеданс источника опорного напряжения должен быть минимальным. Для этой цели может быть использован выход ОУ.

Порядок расчета

• Выбираем коэффициент усиления для входного сигнала по формуле 1:

$$GAIN=-\frac{R_{4}}{R_{3}}=-1\frac{В}{В}\qquad{\mathrm{(}}{1}{\mathrm{)}}$$

Задаем R₃ = R₄ = 10 кОм.

• Выбираем сопротивления R₁ и R₂ для деления опорного напряжения и получения единичного усиления сигнала на неинвертирующем входе (формула 2):

$$V_{O\_DC}=\left(1+\frac{R_{4}}{R_{3}} \right)\times \left(\frac{R_{2}}{R_{1}+R_{2}} \right)\times V_{REF}\qquad{\mathrm{(}}{2}{\mathrm{)}}$$

R₁ = R₂ = R₃ = R₄ = 10 кОм.

Тогда V_{O_DC} = 2,5 В.

• Амплитуда V_tri должна быть выбрана выше максимальной амплитуды входного напряжения (2,0 В), чтобы избежать коэффициента заполнения ШИМ-сигнала 0% и 100%. Выбираем V_tri = 2,1 В. Амплитуда V₁ = 2,5 В (формула 3):

$$V_{tri}\:(амплитуда)=\frac{R_{5}}{R_{6}}\times V_{1}\:(амплитуда)\qquad{\mathrm{(}}{3}{\mathrm{)}}$$

Задаем R₆ = 10 кОм и определяем R₅ по формуле 4:

$$R_{5}=\frac{V_{tri}\:(амплитуда)\times R_{6}}{V_{1}\:(амплитуда)}=8.4\:кОм\approx 8.45\:кОм\:(номинал)\qquad{\mathrm{(}}{4}{\mathrm{)}}$$

• Задаем частоту ШИМ 500 кГц, исходя из формулы 5:

$$f_{t}=\frac{R_{6}}{4\times R_{7}\times R_{5}\times C_{3}}\qquad{\mathrm{(}}{5}{\mathrm{)}}$$

Задаем С₃ = 100 пФ и рассчитываем R₇ по формуле 6:

$$R_{7}=\frac{R_{6}}{4\times f_{t}\times R_{5}\times C_{3}}=5.92\:кОм\approx 5.90\:кОм\:(номинал)\qquad{\mathrm{(}}{6}{\mathrm{)}}$$

• Выбираем С₁ для ограничения полосы пропускания усилителя ниже частоты ШИМ (формула 7):

$$f_{p}=\frac{R_{6}}{2\pi \times R_{4}\times C_{1}}\qquad{\mathrm{(}}{7}{\mathrm{)}}$$

С₁ = 100 пФ → f_p = 159 кГц

• Выбираем С₂ для фильтрации шума V_ref и подставляем в формулу 8:

C₂ = 100 нФ (номинал).

$$f_{div}=\frac{R_{6}}{2\pi \times R_{1}\parallel R_{2}\times C_{2}}=320\:кГц\qquad{\mathrm{(}}{8}{\mathrm{)}}$$

Моделирование схемы

Моделирование в режиме постоянных токов (DC-анализ) изображено на рисунке 43.

Рис. 43. Зависимость выходного напряжения усилителя от входного

Осциллограмма переходных процессов представлена на рисунке 44.

Рис. 44. Осциллограммы переходных процессов

Рекомендации

Параметры ОУ, используемого в расчете, приведены в таблице 35.

Таблица 35. Параметры ОУ, используемого в расчете

OPA2365
Vss	2,2…5,5 В
VinCM	Rail-to-rail
Vout	Rail-to-rail
Vos	100 мкВ
Iq	4,6 мА
Ib	2 пА
UGBW	50 МГц
SR	25 В/мкс
Число каналов	2

В качестве альтернативы могут использоваться ОУ, параметры которых представлены в таблице 36

Таблица 36. Параметры альтернативных ОУ

TLV3502		OPA2353
Vss	2,2…5,5 В	2,7…5,5 В
VinCM	Rail-to-rail	Rail-to-rail
Vout	Rail-to-rail	Rail-to-rail
Vos	1 мВ	3 мкВ
Iq	3,2 мА	5,2 мА
Ib	2 пА	0,5 пА
UGBW	–	44 МГц
SR	–	22 В/мкс
Число каналов	2	2

Оригинал статьи

Список ранее опубликованных глав

1. Поваренная книга разработчика аналоговых схем: Операционные усилители
2. Инвертирующий усилитель
3. Неинвертирующий усилитель
4. Инвертирующий сумматор
5. Дифференциальный усилитель
6. Интегратор
7. Дифференциатор
8. Трансимпедансный усилитель
9. Однополярная схема измерения тока
10. Биполярная схема измерения тока
11. Однополярная схема измерения тока с широким рабочим диапазоном (3 декады)

Перевел Вячеслав Гавриков по заказу АО КОМПЭЛ

•••

Наши информационные каналы

Генератор ШИМ-сигналов за 4 доллара США, выдает импульсы до 150 кГц

Когда я думаю о генераторах сигналов, я обычно думаю об оборудовании, которое стоит несколько сотен долларов, но в зависимости от ваших потребностей вы также можете использовать гораздо более дешевые решения, такие как лабораторная плата для электроники PSLab (65 долларов) или плата Arduino для генерации сигнала.

Другой вариант — получить сверхдешевый генератор сигналов, такой как XY-PWM1, который я нашел на ICStation, всего за 4,19 доллара, его функция ограничена импульсами ШИМ от 1 Гц до 150 кГц с диапазоном напряжений от 3 до 3.3В и 30В.

XY-PWM1 Технические характеристики:

• ЖК-дисплей, показывающий частоту и рабочий цикл
• Диапазон напряжения — 3,3–30 В постоянного тока
• Диапазон частот
  • Нормальный режим: 1 Гц ~ 150 кГц
  • Точный режим: 1 Гц ~ 15 кГц
• Точность частоты: 2%
• Точность рабочего цикла
  • 1% в нормальном режиме
  • 0,1% в точном режиме
• Рабочий цикл — 0,00% -100%
• Выходной ток — около 5-30 мА
• Размеры — 79x43x37 мм
• Диапазон температур — -40 ℃ ~ 85 ℃
• Влажность — 0% ~ 95% относительной влажности

Нет очевидной кнопки для выбора режима, но, очевидно, вам просто нужно использовать комбинацию короткого и длительного нажатия, чтобы выбрать режим и отрегулировать рабочий цикл и частоту с помощью потенциометра.

Типичный рабочий процесс выглядит следующим образом:

1. Подключение к источнику питания
2. Нажмите поворотный переключатель на 10 секунд для переключения нормального режима и точного режима
3. Короткое нажатие на поворотный переключатель для установки частоты и изменения значения поворотным переключателем
4. Нажмите поворотный переключатель на 2 секунды, чтобы установить рабочий цикл
5. Удерживайте нажатой 5 секунд, чтобы заблокировать заданные параметры
6. Тест
7. Отключите питание и подключите нагрузку для использования модуля.

У них есть интересный способ отображения частот 100 кГц или выше:

• Дисплей «100» означает, что выходная частота ШИМ равна 100 Гц.
• Дисплей «1.91 ’означает, что выходная частота ШИМ составляет 1,91 кГц
• Дисплей «52 . 1» означает выходную частоту ШИМ 52,1 кГц.
• Дисплей « 1.3.4 » означает, что выходная частота ШИМ составляет 134 кГц;

Этот тип инструмента может использоваться для генерации прямоугольных волн, для управления двигателями, в качестве регулятора яркости или регулятора скорости и т. Д.

Помимо ICStation, XY-PWM1 также можно приобрести на Aliexpress или eBay менее чем за 5 долларов. Я также мог найти аналогичную модель на Amazon (WHDTS) с в основном теми же функциями, за исключением того, что поворотный переключатель заменен четырьмя сенсорными кнопками.

Жан-Люк основал CNX Software в 2010 году, работая неполный рабочий день, прежде чем бросить работу менеджера по разработке программного обеспечения и начать писать ежедневные новости и обзоры на полную ставку позже в 2011 году.

Модуль генератора сигналов PWM XY-LPWM

Описание

Модуль генератора ШИМ-сигналов в стиле XY-LPWM сочетает в себе точный генератор ШИМ 0–150 кГц с кнопочными элементами управления и ЖК-дисплеем, который показывает частоту и рабочий цикл.

В ПАКЕТЕ:

• Модуль генератора сигналов ШИМ XY-LPWM / HW-753

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МОДУЛЯ ГЕНЕРАТОРА СИГНАЛА XY-LPWM PWM:

• Диапазон выходной частоты 0-150 кГц
• 0-100% рабочий цикл
• 3-30 В срабатывание и амплитуда выходного импульса
• Простой кнопочный интерфейс
• ЖК-дисплей частоты и рабочего цикла
• Максимальный выходной ток 5-30 мА
• Последовательный интерфейс TTL, 3.Совместимость с логикой 3 В.

Это красивый маленький модуль, который можно использовать в качестве гибкого генератора прямоугольных импульсов для проведения экспериментов, тестирования и управления устройствами, которым требуется вход ШИМ. Наличие дисплея и простого кнопочного интерфейса упрощает настройку. Добавление выходного драйвера позволяет ему управлять двигателями, соленоидами, сервоприводами, тусклыми светодиодами и другими импульсными приложениями.

Теория работы

Восстановленные схемы показывают базовую компоновку модуля.

Эти модули построены на базе микроконтроллера Holtek N76E003AT20 или ST Micro STM8S003F3P6, и функциональность в обоих случаях одинакова.

Входное напряжение VIN + питает линейный стабилизатор 3,3 В, который подает 3,3 В на логические схемы модуля.

Микроконтроллер принимает входные сигналы от кнопок или последовательного интерфейса TTL и генерирует выходной сигнал ШИМ, используя встроенный генератор и схемы синхронизации микроконтроллера.

Выходной контакт ШИМ на микроконтроллере управляет транзистором типа NPN MMBT3904, который, в свою очередь, управляет выходным контактом ШИМ модуля.Транзистор имеет резистор 1 кОм, подключенный к VIN +, поэтому сигнал ШИМ будет колебаться между землей и напряжением питания модуля на контакте VIN +.

Резистор 1K ограничивает максимально доступный ток привода, который будет варьироваться в зависимости от входного напряжения VIN + и находиться в диапазоне от 5 мА до 30 мА. Этот выход подходит для управления логическим входом или для управления MOSFET-транзистором, если вам необходимо увеличить возможности управления модулем. Существует также простой способ повысить ток до примерно 100 мА, что объясняется ниже в разделе « Наши результаты оценки ».

Помимо входного разъема VIN и выходных разъемов PWM, описанных ниже, на задней стороне платы имеется разъем J3, который обеспечивает доступ к порту программирования микроконтроллера. Это интересно только тем, кто думает о взломе программного обеспечения на модуле.

Обратите внимание, что мы можем поставлять платы с фабриками с маркировкой XY-LWPM или HW-753. Незначительные функциональные различия указаны ниже в разделе «Наши результаты оценки»

Питание модуля

Модуль может работать с входным напряжением от 3 до 30 В на соединениях VIN +.Два соединения имеют внутреннее соединение, и нужно использовать только одно. То же самое для VIN-, который является заземлением.

Вход VIN + имеет диод защиты от обратной полярности Шоттки. Логические схемы модуля питаются от регулятора 3,3 В, поэтому напряжение VIN + обычно выбирается для установки амплитуды, необходимой для выхода ШИМ. Если выход PWM будет использоваться с логикой 5 В, модуль должен питаться от 5 В.

Ниже 4 В подсветка ЖК-дисплея начнет тускнеть, но модуль продолжит работать до 3 В.

Модуль потребляет около 20 мА от источника питания при типичном режиме работы 5 В.

Установка частоты ШИМ

Частоту вывода ШИМ можно установить в диапазоне от 0 Гц до 150 кГц, нажимая кнопки FREQ + и FREQ- . Удерживание кнопок ускоряет изменение частоты.

При настройке вывода на дисплее отображается SET . Если никакие настройки не выполняются, отображается OUT .

Текущая частота отображается в верхней половине дисплея с десятичной точкой, указывающей отображаемый диапазон.

Если на дисплее отображается XXX , значение указано в Гц. Дисплей 500 показал 500 Гц. Значение можно регулировать с шагом 1 Гц в диапазоне 0–999 Гц.

Если на дисплее отображается X.XX , значение указано в кГц. Отображение 1,00 означает 1 кГц. Значение можно изменять с шагом 10 Гц в диапазоне 1.00 кГц — 9,99 кГц.

Если на дисплее отображается XX.X , значение указывается в десятках кГц. Отображение 10,0 означает 10 кГц. Значение можно регулировать с шагом 100 Гц в диапазоне от 10,0 кГц до 99,9 кГц.

Если на дисплее отображается X.X.X , значение указывается в сотнях кГц. Отображение 1.0.0 означает 100 кГц. Значение можно регулировать с шагом 1 кГц в диапазоне от 100 кГц до 150 кГц. Использование нескольких десятичных знаков — не самый интуитивно понятный способ отображения значения, но он не так уж и плох, если вы к нему привыкнете.

Установка рабочего цикла ШИМ

Рабочий цикл может быть установлен в диапазоне от 0 до 100% нажатием кнопок DUTY + и DUTY- . Удерживание кнопок ускоряет изменение рабочего цикла.

Текущий рабочий цикл отображается в нижней половине дисплея со знаком% после него.

ПОСЛЕДОВАТЕЛЬНЫЙ ИНТЕРФЕЙС УПРАВЛЕНИЯ

Модуль имеет последовательный порт, который обеспечивает управление основными функциями модуля, включая установку частоты и рабочего цикла, а также считывание текущих настроек.

Последовательный порт совместим с 3,3 В, поэтому при использовании с микроконтроллером 5 В вам необходимо будет использовать переключатель логического уровня на линии приема модуля, чтобы избежать возможного повреждения.

Для связи используется скорость 9600 бод. Как и любой последовательный порт, линии TX / RX перекрестно соединены, поэтому линия TX MCU подключается к модулю RX, а линия RX MCU подключается к модулю TX. GND подключается к заземлению MCU и не требуется, если питание и земля модуля поступают от MCU.

Протокол связи очень прост, как описано ниже.

Установка частоты

Fxxx = Установить частоту

Чтобы установить частоту, вы отправляете данные в том же формате, в котором они отображаются на ЖК-дисплее, после прописной буквы «F».

‘ F100 ‘ = частота установлена ​​на 100 Гц
‘ F1.00 ‘ = частота установлена ​​на 1 кГц
‘ F10.0 ‘ = частота установлена ​​на 10 кГц
‘ F1.0.0 ‘ = частота установлена ​​на 100 кГц

Модуль отвечает « DOWN », если команда была понята, и « FAIL », если нет, например, если команда была отформатирована неправильно.

Настройка рабочего цикла

Dxxx = Установить рабочий цикл

Чтобы установить рабочий цикл, вы отправляете желаемый рабочий цикл, которому предшествует заглавная буква «D».

‘ D050 ‘ = рабочий цикл установлен на 50%

Чтение текущих настроек

Чтобы прочитать текущие настройки, вы отправляете строчные буквы « читать ».

Модуль будет реагировать с частотой и рабочим циклом следующим образом:
F1.00
D050

или может сообщить
F = 1.00 кГц D = 50%

Соединения модулей

Подключения к модулю просты: питание находится в верхнем левом углу, последовательные соединения — в нижнем левом углу, а выход ШИМ — справа.

Обратите внимание, что соединения VIN +, VIN-, PWM и PWM GND имеют по две точки подключения. Все они имеют внутреннее соединение, поэтому необходимо подключить только 1 контакт каждого. Основания тоже все общие.

• VIN + = Питание от 3 до 30 В (x2)
• VIN- = Земля (x2)
• ШИМ = Выход ШИМ (x2)
• GND = Земля PWM (x2)

Последовательный порт (помечен на задней стороне)

• GND = последовательное заземление
• TXD = Передача данных из модуля.Подключается к MCU RXD
• RXD = Получение данных в модуль. Подключается к MCU TXD

Модуль в сборе

Модуль имеет 4 отверстия размером M2 в четырех углах для установки при желании.

Этот модуль не поставляется с заголовками, но при необходимости их можно заказать отдельно.

РЕЗУЛЬТАТЫ НАШИ ОЦЕНКИ:

Эти модули имеют хорошее соотношение цена / производительность и имеют хороший потенциал для встраивания в различные приложения.

ЖК-экран имеет угол обзора вниз. Это особенно хорошо работает при установке в типичной горизонтальной ориентации, когда вы смотрите на экран со стороны кнопок модуля, но менее оптимально, если смотрите на модуль прямо. Экран не просматривается под углом вниз.

Обратите внимание, что на рынке существует как минимум 3 разновидности этого модуля. Поведение в основном такое же, но здесь есть некоторые отличия. Мы можем отгружать модули с маркировкой XY-LPWM или HW-753 . Мы не поставляем LPWM , поскольку последовательный порт не работает на тех, которые мы тестировали.

Модули с маркировкой XY-LPWM

• Нажатие и удержание кнопок FREQ или DUTY вызывает изменение выходного сигнала модуля по мере изменения дисплея
• Последовательное чтение вернется с данными в следующем формате:
  F1.00
  D050
• Отчет о неверных последовательных командах «FAIL»

Модули с маркировкой HW-753

• Нажатие и удержание кнопок FREQ или DUTY вызывает изменение выходного сигнала модуля по мере изменения дисплея
• Последовательное чтение вернется с данными в следующем формате:
  F = 1.00 кГц D = 50%
• Плохие последовательные команды сообщают «ПАДЕНИЕ», но не во всех случаях.

Модули с маркировкой LPWM

• Нажатие и удержание кнопок FREQ или DUTY не вызывает изменения вывода, пока кнопка не будет отпущена. Затем выходной сигнал изменяется примерно с задержкой в ​​1 секунду.
• Последовательный порт не работает.

Ограничения выходного вала

Наиболее вероятная проблема, с которой можно столкнуться с этими модулями, — это попытка управлять слишком большой нагрузкой и слишком сильное уменьшение выходной амплитуды из-за падения напряжения на резисторе R2 1 кОм.Этот резистор выбран для обеспечения безопасной работы в широком диапазоне входных напряжений. При 30 В он может пропускать 30 мА и рассеивать до 0,9 Вт, поэтому это физически большой резистор.

Для управления логическим входом это не проблема, поскольку текущие требования невелики, но если вы пытаетесь получить от него немного больше привода, не прибегая к вывешиванию полевого МОП-транзистора на выходе, вы можете кое-что сделать. .

Для специального применения, когда вы знаете, с каким напряжением вы будете его использовать, например, 5 В, R2 можно заменить или подключить параллельно с резистором меньшего номинала, чтобы увеличить пропускную способность по току и уменьшить падение напряжения на нем.

Максимальное ограничение по току зависит от токовой нагрузки небольшого транзистора, которым обычно является MMBT3904, который может работать до 200 мА в непрерывном режиме, но на всякий случай лучше удерживать его на уровне около 100 мА. В этом случае подойдет резистор на 50 Ом 1/2 Вт, чтобы обеспечить до 100 мА привода при 5 В.

Чтобы действительно увеличить выход, вы можете повесить что-то вроде модуля High-Power Dual MOSFET на выходе.

Точность выхода

Точность неплохая.На выборочной основе мы измерили следующее.

• 100 Гц / рабочий цикл 50% измерен 100,86 Гц с рабочим циклом 50,01% / 49,99%
• 1 кГц / 50% рабочий цикл измерен 1,01 кГц при рабочем цикле 49,98% / 50,02%
• Измерение рабочего цикла 10 кГц / 50% 10,09 кГц при рабочем цикле 49,82% / 50,18%
• Измерено 150 кГц / 50% рабочего цикла 152,233 кГц при рабочем цикле 47,24% / 52,76%

Ниже приведены некоторые снимки осциллограмм, показывающие типичные характеристики на тех же частотах.

Захват осциллографа XY-LPWM 100 Гц Захват осциллографа XY-LPWM 1 кГц Захват осциллографа XY-LPWM 10 кГц Захват осциллографа XY-LPWM 150 кГц

Пример использования последовательного интерфейса управления генератором сигналов XY-LPWM PWM

Программа, представленная ниже, очень проста и просто передает символы между вашим компьютером и MCU, например, платой Mega 2560 или Uno, которая затем передает символы в модуль XY-LPWM и из него.

Он использует SoftSerial для обеспечения последовательного порта для модуля XY-LPW, так что он будет работать с любым MCU, даже если он имеет только один последовательный порт.В нашей настройке мы фактически используем Mega 2560 Pro, у которого есть 4 аппаратных последовательных порта, один из которых можно было бы использовать вместо него. Мы используем контакты 10 и 11 для последовательного порта, чтобы он работал с Mega 2560, а также с Uno и большинством плат Arduino.

Подключите модуль RXD к контакту 11 MCU, а модуль TXD — к контакту 10 MCU

Подключите VIN + к MCU 5V и VIN- к заземлению MCU.

Обратите внимание, что на выводе модуля RXD необходимо сместить уровень входящего сигнала с 5 В до 3.3V, чтобы избежать возможных повреждений. Это можно сделать с помощью переключателя логического уровня или простого резисторного делителя напряжения.

После загрузки программы откройте окно Serial Monitor и убедитесь, что установлено значение 9600 бод , а также выберите « No Line Ending », иначе модуль не распознает команду, которую вы ему отправляете.

Вы можете ввести команду, которую хотите отправить модулю, в верхнем окне и посмотреть, чем модуль модуля отвечает в главном окне.MCU повторяет полученную команду, за которой следует ответ модуля XY-LPWM.

Допустимые команды:

• Fxxx , Fx.xx , Fxx.x или Fx.x.x = Установить частоту
• Dxxx = Установить рабочий цикл
• читать = читать текущие настройки

Обратите внимание, что команды для установки частоты, например F100 или рабочего цикла, например D050 , должны быть в верхнем регистре. Чтобы прочитать текущие настройки, команда read должна быть в нижнем регистре без какой-либо видимой причины.Нажмите Enter, чтобы отправить команду.

Пример выходных данных показан здесь справа, и вы должны увидеть обновление ЖК-дисплея с новыми значениями. В этом случае набранные и отправленные команды: F1.00 , D050 , читать

Чтобы увидеть, что на самом деле происходит на выходе ШИМ, вам понадобится осциллограф или частотомер. В качестве альтернативы вы можете подключить светодиод с резистором серии 1 кОм к выходу ШИМ и снизить частоту в диапазоне 1-10 Гц, чтобы вы могли видеть изменение частоты вспышки светодиода. Убедитесь, что номинал последовательного резистора достаточно высокий, чтобы избежать случайной перегрузки выхода ШИМ.

Программа тестирования управления генератором сигналов XY-LPWM PWM

 / * Простая программа для проверки последовательного порта модуля XY-LPWM

Использует аппаратный последовательный порт для связи с главным компьютером и программный последовательный порт для
связь с XY-LPWM для совместимости с любым MCU

Подключения
 MCU 5V к модулю VIN +
 MCU GND к модулю VIN-
 MCU D11 к модулю RXD с использованием переключателя логического уровня или делителя напряжения
 MCU D10 к модулю TXD

 Когда команда вводится в Serial Monitor на компьютере, MCU будет
 передать его в модуль XL-LPWM и отобразить в окне Serial Monitor.

 Обратите внимание, что частота и рабочий цикл указаны в верхнем регистре, то есть «F100» или «D050».
 С другой стороны, в запросе «чтение» используется нижний регистр.

 Убедитесь, что в окне Serial Monitor Window установлено значение 9600 и «Нет конца строки».

 Любые символы, возвращенные из модуля, будут отображаться в окне Serial Monitor.

 Использует библиотеку Softserial.h. Может использовать аппаратный последовательный порт, если MCU его поддерживает
* /
#include < SoftwareSerial  .h>
  SoftwareSerial  SoftSerial (10, 11); // RX | Контакты TX.При необходимости можно переназначить

const long BAUDRATE = 9600; // Скорость передачи модуля XY-LPWM
char c = ''; // Передаваемый символ
// ================================================ ===============================
// Инициализация
// ================================================ ===============================
установка void ()
{
 SoftSerial.begin (BAUDRATE); // Инициализируем программный серийный объект
  Серийный . Начало (9600); // Инициируем аппаратный последовательный порт
  Серийный .println («Последовательный тест XY-LPWM»);
  Serial  .println («Введите« Fxxx »,« Fx.xx »,« Fxx.x »или« Fx. x.x »для установки частоты»);
  Serial  .println («Введите 'Dxxx', чтобы установить рабочий цикл»);
  Serial  .println («Введите 'read', чтобы получить текущие настройки»);
}
// ================================================ ===============================
//  Основной
// ================================================ ===============================
пустой цикл ()
{
 // Следим за любыми символами, возвращаемыми из модуля
 если (SoftSerial.имеется в наличии())
 {
 c = SoftSerial.read ();
 if (c == 'F' || c == 'D')  Серийный номер  .write (''); // Добавляем пробел между командами
  Serial  .write (c);
 }
 // Считываем символ из Serial Monitor и отправляем в модуль XY-LPWM
 if ( Serial  .available ())
 {
 c =  Серийный  .read ();
 SoftSerial.write (c);
  Serial  .write (c); // Эхо-символ, введенный в окно последовательного монитора
 }
}


ДО ОТГРУЗКИ ЭТИ МОДУЛИ ЯВЛЯЮТСЯ:

• Проверено
• Базовая функциональность модуля проверена.
• Упакован в высококачественный герметичный пакет ESD для защиты и удобства хранения.

Примечания:

1. Модуль может иметь флюс для припоя на контактах ЖК-модуля. Не рекомендуется чистить, поскольку чистящая жидкость может легко попасть под ЖК-модуль, где она будет оптически видна в виде пятен на задней подсветке, и ее может быть трудно или невозможно удалить.

---

Технические характеристики

Операционные рейтинги
Vcc	Диапазон	3 — 30 В (3.3 или 5 В типично)
Частота	Указанный диапазон	0–150 кГц
Рабочий цикл		0–100%
Амплитуда импульса ШИМ		То же, что и VIN +
Размеры	Д x Ш x В	52 x 32 x 10 мм (2,05 x 1,26 x 0,39 дюйма)
Листы данных	Nuvoton микроконтроллер	N76E003
	ST Микроконтроллер	STM8S003F3
	Holtek LCD контроллер	HT1621

Коэффициент заполнения генератора прямоугольных сигналов с ШИМ Регулируемый

Описание

BRT XY-PWM Модуль генератора сигналов прямоугольной формы с частотой дискретизации от 1 Гц до 150 кГц выводит прямоугольный сигнал с частотой от 1 Гц до 150 кГц, сигнал прямоугольной волны, сигнал ШИМ. Частота импульсов и скважность от 0% до 100% регулируются. Сигнал выходной частоты одновременно отображается на ЖК-экране. Этот измеритель генератора сигналов поддерживает связь через порт TTL и широко используется для управления двигателем, генерации сигналов ШИМ, светового сигнала ШИМ или управления скоростью и т. Д.

Основные характеристики
• ЖК-экран с подсветкой, четкое отображение частотного сигнала
• Выходной сигнал PMW и продолжительность включения (0% -100%) регулируются.
• Высокая точность, широкий диапазон частот на выходе: от 1 Гц до 150 кГц.
• Может быть установлен в 4 типа частотных диапазонов: 1 Гц ~ 999 Гц, 1,00 кГц ~ 9,99 кГц, 10,0 кГц ~ 99,9 кГц, 1 кГц ~ 150 кГц
• Поддержка связи через порт TTL для SCM или микропроцессора.

Типичные области применения
• Используйте его в качестве генератора прямоугольных сигналов для вывода прямоугольных сигналов для разработки прототипов.
• Выходной прямоугольный сигнал, используемый для управления приводом двигателя.
• Генерирует регулируемый импульсный сигнал для MCU.
• Генерирует импульсный сигнал с регулируемым рабочим циклом для схемы управления, такой как управление освещением с ШИМ, регулировкой скорости и т. Д.

Технические характеристики
• Рабочее напряжение: 3,3–30 В постоянного тока
• Диапазон частот: 1 Гц – 150 кГц
• Точность частоты: 2% (в пределах выходного диапазона)
• Допустимая нагрузка сигнала: выходной ток от 5 мА до 30 мА.
• Амплитуда выходного сигнала: амплитуда ШИМ равна значению входного напряжения.
• Диапазон рабочих температур: от -20 до + 70 ℃.
• Вес: около 14 г.
• Размер печатного модуля: 32x52x0,9 мм; Размер панели: 80×42 мм, размер выреза: 76×44 мм

Настройка параметров
Есть четыре кнопки, предназначенные для установки частоты и коэффициента заполнения:
Короткое нажатие: вычитание или увеличение одной единицы.
Длительное нажатие: быстрое вычитание или увеличение значения. Это простой в использовании.
Диапазон продолжительности включения: 0% -100%
Все параметры поддерживают автоматическое сохранение информации в случае отключения питания.

Частотный ШИМ-генератор с ЖК-дисплеем

Цепной модуль генератора прямоугольных импульсов ШИМ (без внешней оболочки)

Модуль схемы генератора прямоугольных импульсов ШИМ

Панельный измеритель генератора прямоугольных сигналов ШИМ (с внешней оболочкой)

Панельный измеритель генератора прямоугольных сигналов ШИМ Размер панели

: 79 * 43 * 27 мм; Отверстие / Размер выреза: 76 * 39.5 мм

* Свяжитесь с нами, чтобы узнать более подробную информацию и получить технические характеристики.

Только вошедшие в систему клиенты, которые приобрели этот продукт, могут оставлять отзывы.

1-канальный генератор сигналов 1 Гц-150 кГц PWM частота импульсов рабочий цикл модуль ЖК-дисплея

1. Описание:

Генератор сигналов XY-PWM1 — это устройство, которое выдает электрические сигналы различных частот, прямоугольной формы и выходных уровней. Он используется в качестве источника сигнала или источника возбуждения для тестирования.Широко применяется в производственной практике и технике.

2. Особенности:

1>. С внешним кожухом

2>. ЖК-дисплей высокой четкости

3> .Поддержка UART

4>. Поддержка регулировки частоты

5> .Поддержка регулировки рабочего цикла

6>. Высокая точность обнаружения

7> .Поддержка функции энергосбережения

8>.1-канальный выход PWM

9> .Двойной режим работы

10>. Ручка поддерживает функцию блокировки, чтобы избежать неправильной работы

3. Параметры:

1> .Название продукта: Генератор сигналов ШИМ XY-PWM1;

2>. Модель: XY-PWM1;

3> .Рабочее напряжение: 3,3 В-30 В постоянного тока;

4> .Частотный диапазон (нормальный режим): 1 Гц ~ 150 кГц;

5>.Диапазон частот (точный режим): 1 Гц ~ 15 кГц;

6>. Точность частоты: 2%;

7>. Точность рабочего цикла: 1% в нормальном режиме;

8>. Точность рабочего цикла: 0,1% в точном режиме;

9>. Диапазон рабочего цикла: 0,00% -100%;

10>. Выходной ток: около 5-30 мА;

11>. Выходная амплитуда: такая же, как и входное напряжение;

12>. Рабочая температура: -40 ℃ ~ 85 ℃;

13>.Рабочая влажность: 0% ~ 95% относительной влажности;

14> .Размер: 79 * 43 * 37 мм;

4. Диапазон установки частоты:

Есть два режима работы, поэтому у него есть два частотных диапазона.

Нормальный режим: диапазон частот 1 Гц ~ 150 кГц. Диапазон рабочего цикла 000% -100%. Точность рабочего цикла 1%.

Точный режим: диапазон частот 1 Гц ~ 15 кГц. Диапазон рабочего цикла 0,00% -100%. Точность рабочего цикла 0,1%.

Войдите в интерфейс настроек, когда коротко нажмите поворотный переключатель в нормальном рабочем состоянии, чтобы выбрать частотный диапазон.Поворотный потенциометр для установки значения частоты.

Удерживайте поворотный переключатель в течение 10 секунд, чтобы переключить нормальный режим и точный режим.

Удерживайте нажатой в течение 5 секунд, чтобы заблокировать параметры, чтобы защитить параметры от изменения.

Обратите внимание на положение, в которое перемещается десятичная точка при поворотном потенциометре.

Отображение «XXX». Без десятичной точки, минимальная частота — 1 Гц. Диапазон частот: 1 Гц ~ 999 Гц.

Отобразите ‘X.XX’. Десятичная точка является предпоследней, минимальная частота составляет 0,01 кГц. Диапазон частот составляет 1,00 кГц ~ 9,99 кГц.

Отображение «XX.X». Десятичная точка является третьей последней, минимальная частота составляет 0,1 кГц. Диапазон частот составляет 10,0 кГц ~ 99,9 кГц.

Отображение «X.X.X». Десятичная точка полностью высвечивается, минимальная частота составляет 1 кГц. Диапазон частот от 1 кГц до 150 кГц.

Например:

Отображение «100» означает, что выходная частота ШИМ составляет 100 Гц;

Дисплей ‘1.91 ’означает, что выходная частота ШИМ составляет 1,91 кГц;

Дисплей «52 .1» означает, что выходная частота ШИМ составляет 52,1 кГц;

Дисплей «1.3.4» означает, что выходная частота ШИМ составляет 134 кГц;

5. Диапазон установленного рабочего цикла:

Короткое нажатие на потенциометр для выбора установленного рабочего цикла и поворотный потенциометр для установки значения рабочего цикла.

6. С помощью шагов:

1>.Подключите к источнику питания;

2>. Нажмите поворотный переключатель на 10 секунд, чтобы переключить нормальный режим и точный режим;

3>. Коротко нажмите на поворотный переключатель, чтобы установить частоту и изменить значение, вращая переключатель;

4>. Нажмите поворотный переключатель на 2 секунды, чтобы установить рабочий цикл;

5>. Удерживайте нажатой в течение 5 секунд, чтобы заблокировать установленные параметры;

6>. Тест;

7>. Отключите питание и подключите нагрузку для использования модуля.

7. заявка:

1>. Генератор сигнала прямоугольной волны, генерирующий сигнал прямоугольной волны для экспериментальной разработки;

2>. Используется для генерации прямоугольного сигнала, который управляет драйвером двигателя;

3>. Генерировать регулируемые импульсы для использования MCU;

4>. Диммер;

5>. Регулятор скорости;

8.Примечание:

Это 1-канальные выходные сигналы PWM.

9. Упаковка:

Генератор ШИМ-сигналов XY-PWM1, 1 шт.

1. Протестировано наставником, выдающимся партнером ICStation:

Подробности смотрите в видео:

2.Протестировано в зоне обучения выдающихся партнеров ICStation:

Подробнее читайте в видео:
(язык видео — английский )

3. Проверено выдающимся партнером ICStation. Перезагрузка гаджета:

Подробнее читайте в видео:
(язык видео — английский )

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке.Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Paypal Оплата

PayPal — это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. Е. С использованием вашего обычного банковского счета).

Мы проверены PayPal

2) Вест Юнион

Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

Для получения информации о получателе свяжитесь с нами по адресу [email protected].

3) Банковский перевод / банковский перевод / T / T

Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до US $ 500 . Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату указанными способами.(с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Куда: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation. com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса АПО и абонентского ящика

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентством экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.

3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длительного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com.
4) Отследите заказ с номером отслеживания по ссылкам ниже:

Генератор сигналов Генератор прямоугольных волн 1-канальный 1 Гц-150 кГц Двухрежимный ЖК-дисплей PWM Частота импульсов Рабочий цикл Регулируемый модуль

1.Описание:

Генератор сигналов ZK-PP1K — это устройство, которое выдает электрические сигналы с различными частотами, прямоугольными колебаниями, импульсами и выходными уровнями. Оно поддерживает двойной режим: режим ШИМ и ИМПУЛЬСНЫЙ режим. Он используется в качестве источника сигнала или источника возбуждения для тестирования. Широко применяется в производственной практике и технике.

2. Особенности:

1> .Двойной режим: режим ШИМ и импульсный режим

2>.ЖК-дисплей высокого разрешения

3>. Поддержка регулировки частоты

4> .Поддержка регулировки рабочего цикла

5>. Высокая точность обнаружения

6> .Поддержка функции энергосбережения

7> .1-канальный выходной сигнал

8> .Поддержка обратной защиты

9> .Поддержка включена / отключена выход

3. Параметры:

1>.Название продукта: Генератор сигналов ШИМ ZK-PP1K

2> .Модель: ZK-PP1K

3> .Рабочее напряжение: 3,3 В-30 В постоянного тока

4>. Диапазон частот: 1 Гц ~ 150 кГц

5>. Точность частоты: 2%

6> .Диапазон рабочего цикла: 0,00% -100%

7>. Выходной ток: <30 мА

8> .Количество импульсов: 1 ~ 9999 или бесконечное

9>. Время задержки: 0,000 с ~ 9999 с

10>.Ширина импульса: 0,000 с ~ 9999 с

11> .Точность времени: 1 мс

12>. Выходная амплитуда: такая же, как и входное напряжение

13>. ​​Рабочая температура: -20 ℃ ~ 85 ℃

14> .Влажность в работе: 0% ~ 95% относительной влажности

15> .Размер: 79 * 43 * 26 мм

4.Режим работы:

1> .Режим ШИМ: частота, рабочий цикл

1.1>. Это режим ШИМ, когда отображается «%».

1,2>. Заводским режимом по умолчанию является режим ШИМ.

1.3>. Кнопки FREQ + и FREQ- используются для установки выходной частоты. Пользователь может коротко нажать на установленное значение в минимальных единицах измерения или удерживать нажатой для непрерывной настройки. Диапазон частот от 1 Гц до 150 кГц.

1.4>. Кнопки DUTY + и DUTY- используются для установки выходного рабочего цикла для частоты. Пользователь может коротко нажать на установленное значение в минимальных единицах или удерживать нажатой для непрерывной настройки. Диапазон рабочего цикла равен 0.От 00% до 100%.

1.5> .Коротко нажмите кнопку «ON», чтобы включить или выключить выход. Выход активирован, когда отображается символ «OUT» слева. Выход отключен, если на дисплее нет символа «OUT», и модуль будет выводить 0 В.

1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл составляет 50%.

1,7>. Переключение режима работы: удерживайте нажатой кнопку «SET» около 6 секунд. Затем он войдет в режим ИМПУЛЬС, если символ «%» исчезнет справа.

2>.ИМПУЛЬСНЫЙ режим: ширина импульса, задержка, номер импульса

2.1>. Это режим ШИМ без символа на дисплее «%».

2.2>. Кнопки P + и P- используются для установки времени для положительной ширины импульса. Отображается в первой строке. Диапазон установки времени составляет 0,000 ~ 9999 с.

2.3>. Кнопки N + и N- используются для установки времени для отрицательной длительности импульса. Отображается во второй строке. Диапазон установки времени составляет 0,000 ~ 9999 с.

2.4>. Кратковременно нажмите кнопку «ВКЛ», чтобы включить или выключить выход.Выход включен, если слева отображается символ «OUT». Он отключен, если на дисплее нет символа «OUT», и модуль будет выводить 0 В.

2,5>. Заводская ширина положительного импульса по умолчанию составляет 0,5 секунды, а ширина отрицательного импульса — 0,5 секунды.

2,6>. Нажмите и удерживайте кнопку «SET» в течение 2 секунд, чтобы ввести количество импульсов и время задержки. На экране отобразится символ «SET» в нижнем левом углу. Примечание: в этом режиме выход будет отключен и будет выводиться пульс будет очищен.

2.7>. Кнопки P + и P- используются для установки времени задержки. Диапазон установки времени составляет 0,000 ~ 9999 сек.

2.8>. Кнопки N + и N- используются для установки количества импульсов. Диапазон установки: 1 ~ 9999 или бесконечность.

2.9>. Заводское время задержки по умолчанию составляет 0 секунд, а количество импульсов бесконечно (отображается «—-»).

2.10> .Автоматический возврат к импульсному интерфейсу нажатием кнопки «SET» в течение 2 секунд.

2.11>. Коротко нажмите кнопку «ВКЛ», чтобы по истечении установленного времени задержки, а затем начните вывод установленного количества импульсов.

2.12>. Он будет автоматически выводить 0 В., если количество отправленных импульсов будет отправлено. Выход будет отключен и очистить номера импульсов, если нажать кнопку «ВКЛ» во время вывода.

2.13>. Количество установленных импульсов выводится каждый раз, когда модуль включается, а затем останавливает вывод или нажимает кнопку «ON» для перезапуска.

5.Практическое применение:

1>. Выход ШИМ 20 кГц, 60%: выберите режим ШИМ. Установите частоту 20,00 и рабочий цикл 060%.

2> .Включение выхода 0,6 с, выключение 0,2 с, бесконечный цикл: выберите режим ИМПУЛЬС. Установите ширину положительного импульса на 0,600 и ширину отрицательного импульса на 0,200. Время задержки на 0,000. Количество импульсов на «—-».

3>. Задержка 5 с после включения питания или нажмите кнопку «ON». Затем выход включается 0,6 с, ВЫКЛ 0,2 с, бесконечный цикл: выберите режим ИМПУЛЬС.Установите ширину положительного импульса на 0,600 и ширину отрицательного импульса на 0,200. Время задержки на 5,000. Количество импульсов на «—-».

4>. Задержка 5 с после включения питания или нажатия кнопки «ON». Затем выведите сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: выберите режим ИМПУЛЬС. Установите ширину положительного импульса на 0,010 и ширину отрицательного импульса на 0,010. до 5.000. Количество импульсов до 0100.

5>. Задержка 5 секунд после включения питания. Затем сохраните выход: выберите режим ИМПУЛЬС. Установите ширину положительного импульса более 0 (любое значение) и ширину отрицательного импульса на 0. 000. Время задержки до 10.00. Количество импульсов до «—-».

6. Используйте шаги:

1>. Подключите к источнику питания.

2>. Выберите режим работы, как указано в следующем руководстве.

3>. Короткое или долгое нажатие кнопки «FREQ +» или «FREQ-» для установки параметра.

4>. Короткое или долгое нажатие кнопки «DUTY +» или «DUTY-» для установки параметра.

5> .Подключитесь к загрузке.

7.Заявка:

1>. Генератор прямоугольных сигналов, генерирующий прямоугольный сигнал для экспериментальной разработки

2>. Используется для генерации прямоугольного сигнала, который управляет драйвером двигателя

.

3>. Генерировать регулируемые импульсы для использования MCU

4>. Диммер

5>. Регулятор скорости

8. Примечание:

1>. Это 1-канальный выходной сигнал.

2>. Его максимальный выходной ток составляет 30 мА, поэтому он не может напрямую управлять мощными устройствами.

3>. Пожалуйста, прочтите руководство по использованию и описание перед использованием.

9. Упаковка:

Генератор сигналов ШИМ ZK-PP1K 1шт

Протестировано выдающимся партнером ICStation Learnelectronics:

Подробнее читайте в видео:
(язык видео — английский )

1.(с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Куда: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса АПО и абонентского ящика

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентством экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.

3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки следует рассчитывать с использованием самого длительного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com.
4) Отследите заказ с номером отслеживания по ссылкам ниже:

Генератор сигналов ШИМ

, 1-канальный, 1 Гц-150 кГц, ШИМ, частота импульсов, рабочий цикл, регулируемый модуль

Генератор сигналов FNIRSI-PWM, 1 канал, 1 Гц — 150 кГц, PWM, частота импульсов, рабочий цикл, регулируемый модуль, ЖК-дисплей

Описание:

Генератор сигналов FNIRSI-PWM — это устройство, которое выдает электрические сигналы различных частот, прямоугольной формы и выходных уровней.Он используется в качестве источника сигнала или источника возбуждения для тестирования. Широко применяется в производственной практике и технике.

Характеристики:

• С наружной обшивкой
• ЖК-дисплей высокого разрешения
• Поддержка UART
• Поддержка регулировки частоты
• Регулировка рабочего цикла опоры
• Высокая точность обнаружения
• Поддержка функции памяти при отключении питания
• 1-канальный выход ШИМ
• Двойной рабочий режим
• Ручка поддерживает функцию блокировки, чтобы избежать неправильного использования
• Поддержка разрешения выхода

Параметры:

• Название продукта: Генератор сигналов ШИМ FNIRSI
• Рабочее напряжение: DC 3. 3–30 В
• Диапазон частот (нормальный режим): 1 Гц ~ 150 кГц
• Диапазон частот (точный режим): 1 Гц ~ 15 кГц
• Точность частоты: 2%
• Точность рабочего цикла: 1% в нормальном режиме
• Точность рабочего цикла: 0,1% в точном режиме
• Диапазон рабочего цикла: 0,00% -100%
• Выходной ток: около 5-30 мА
• Амплитуда выходного сигнала: соответствует входному напряжению
• Рабочая температура: -40 ℃ ~ 85 ℃
• Рабочая влажность: 0% ~ 95% относительной влажности
• Размер: 79 x 42 x 37 мм

Диапазон настройки частоты:

Есть два режима работы, поэтому он имеет два частотных диапазона:

• Нормальный режим: диапазон частот 1 Гц ~ 150 кГц.Диапазон рабочего цикла 000% -100%. Точность рабочего цикла 1%.
• Точный режим: диапазон частот 1 Гц ~ 15 кГц. Диапазон рабочего цикла 0,00% -100%. Точность рабочего цикла 0,1%.

Войдите в интерфейс настроек при коротком нажатии поворотного переключателя в нормальном рабочем состоянии для выбора диапазона частот. Поворотный потенциометр для установки значения частоты.

Удерживайте поворотный переключатель в течение 10 секунд для переключения нормального режима и точного режима.

Удерживайте нажатой в течение 5 секунд до блокировки параметров, чтобы защитить параметры от изменения.

Обратите внимание на положение, в котором десятичная точка перемещается при поворотном потенциометре.

Отображение «XXX». Без десятичной точки, минимальная частота — 1 Гц. Диапазон частот: 1 Гц ~ 999 Гц.

Отображение «X.XX». Десятичная точка является предпоследней, минимальная частота составляет 0,01 кГц. Диапазон частот составляет 1,00 кГц ~ 9,99 кГц.

Отображение «XX.X». Десятичная точка — третья последняя, ​​минимальная частота составляет 0,1 кГц. Диапазон частот составляет 10,0 кГц ~ 99,9 кГц.

Дисплей ‘X.X.X’. Десятичная точка горит полностью, минимальная частота составляет 1 кГц. Диапазон частот составляет 1 кГц ~ 150 кГц.

Например:

• Дисплей «100» означает, что выходная частота ШИМ равна 100 Гц.
• Дисплей «1,91» означает, что выходная частота ШИМ составляет 1,91 кГц.
• Дисплей «52 .1» означает выходную частоту ШИМ 52,1 кГц.
• Дисплей «1.3.4» означает, что выходная частота ШИМ составляет 134 кГц.

Диапазон настройки рабочего цикла:

Короткое нажатие на потенциометр для выбора установленного рабочего цикла и поворотный потенциометр для установки значения рабочего цикла.

Используйте шаги:

1. Подключение к источнику питания
2. Нажмите поворотный переключатель на 10 секунд для переключения нормального режима и точного режима
3. Короткое нажатие на поворотный переключатель для установки частоты и изменения значения поворотным переключателем
4. Нажмите поворотный переключатель на 2 секунды, чтобы установить рабочий цикл
5. Удерживайте нажатой 5 секунд, чтобы заблокировать заданные параметры
6. Тест
7. Нажмите кнопку «ВКЛ / ВЫКЛ», чтобы включить или выключить выход ШИМ.
8. Отключите питание и подключите нагрузку для использования модуля.

Заявка:

• Генератор прямоугольных сигналов, генерирующий прямоугольный сигнал для экспериментальной разработки
• Используется для генерации прямоугольного сигнала, управляющего приводом двигателя
• Генерировать регулируемые импульсы для использования MCU
• Диммер
• Регулятор скорости

% PDF-1.4 % 456 0 объект > эндобдж xref 456 79 0000000016 00000 н. 0000003517 00000 н. 0000003650 00000 н. 0000003686 00000 н. 0000004344 00000 п. 0000004379 00000 п. 0000004518 00000 н. 0000004657 00000 п. 0000004788 00000 н. 0000005602 00000 н. 0000006312 00000 н. 0000006424 00000 н.
