Как устроен генератор ВАЗ 2106. Как заменить генератор на ВАЗ 2106 самостоятельно. Как отремонтировать генератор ВАЗ 2106 своими руками. Какие неисправности бывают у генератора ВАЗ 2106.
Устройство и принцип работы генератора ВАЗ 2106
Генератор ВАЗ 2106 представляет собой электрическую машину переменного тока, которая преобразует механическую энергию двигателя в электрическую для питания бортовой сети автомобиля и зарядки аккумулятора. Основные компоненты генератора:
- Статор — неподвижная часть с обмотками
- Ротор — вращающаяся часть с обмоткой возбуждения
- Выпрямительный блок — преобразует переменный ток в постоянный

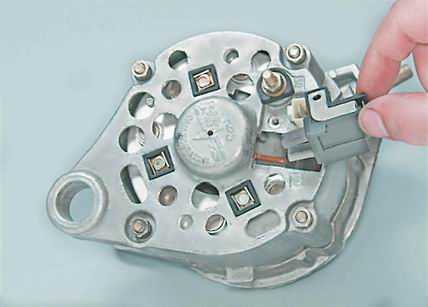

- Щеточный узел — обеспечивает подачу тока на обмотку ротора
- Регулятор напряжения — поддерживает стабильное напряжение в бортовой сети
- Шкив — передает вращение от двигателя
Принцип работы генератора заключается в следующем:
- Ротор вращается от коленвала двигателя через ременную передачу
- В обмотке ротора создается магнитное поле
- При вращении ротора в обмотках статора индуцируется переменный ток
- Переменный ток выпрямляется диодным мостом
- Регулятор напряжения стабилизирует выходное напряжение
Технические характеристики генератора ВАЗ 2106
Основные параметры генератора ВАЗ 2106:
- Номинальное напряжение: 14 В
- Максимальный ток: 50 А
- Максимальная мощность: 700 Вт
- Частота вращения: 950-6000 об/мин
- Масса: 3,5 кг
Генератор ВАЗ 2106 относится к бесщеточному типу с встроенным регулятором напряжения. Это обеспечивает высокую надежность и долговечность.
Признаки неисправности генератора ВАЗ 2106
Основные симптомы, указывающие на проблемы с генератором ВАЗ 2106:
- Горит лампа зарядки аккумулятора на панели приборов
- Разряд аккумулятора при работающем двигателе
- Повышенное или пониженное напряжение в бортовой сети
- Посторонние шумы при работе генератора
- Слабое свечение фар и других потребителей
При появлении данных признаков необходимо проверить исправность генератора и устранить неисправность.
Как проверить работоспособность генератора ВАЗ 2106
Для диагностики генератора ВАЗ 2106 можно выполнить следующие проверки:
- Измерить напряжение на клеммах аккумулятора при работающем двигателе. Оно должно быть 13,8-14,4 В.
- Проверить натяжение приводного ремня генератора.
- Осмотреть щетки на износ и надежность контакта.
- Проверить диодный мост на пробой диодов.
- Измерить сопротивление обмоток статора и ротора.
Для точной диагностики рекомендуется использовать специальный стенд для проверки генераторов.
Замена генератора ВАЗ 2106 своими руками
- Отсоединить клемму «минус» от аккумулятора
- Ослабить натяжение приводного ремня

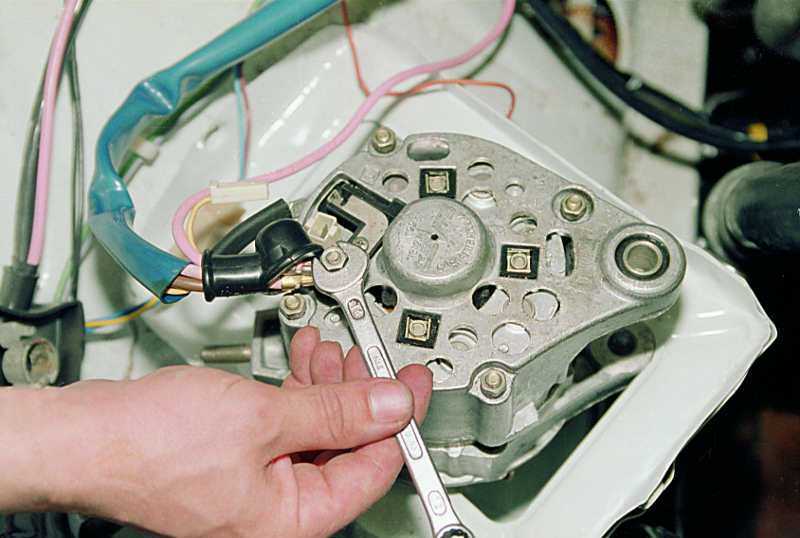

- Отсоединить провода от генератора
- Открутить болты крепления генератора
- Снять старый генератор
- Установить новый генератор в обратной последовательности
- Отрегулировать натяжение ремня
- Подключить аккумулятор и проверить работу
При установке нового генератора важно правильно подключить все провода и надежно затянуть крепления.

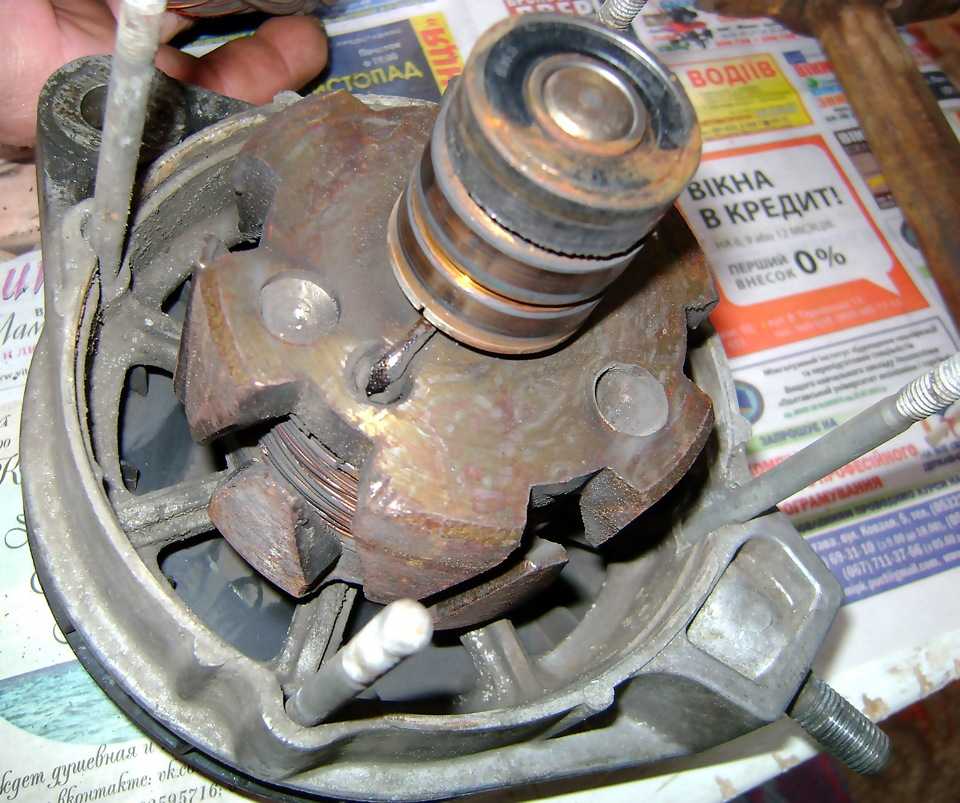

Ремонт генератора ВАЗ 2106 своими руками
Основные операции по ремонту генератора ВАЗ 2106, которые можно выполнить самостоятельно:
- Замена подшипников ротора
- Замена щеток и щеткодержателя
- Замена регулятора напряжения
- Замена диодного моста
- Перемотка обмоток статора
Для ремонта потребуются специальные инструменты и навыки. Сложные поломки лучше устранять в специализированной мастерской.
Как продлить срок службы генератора ВАЗ 2106
Чтобы генератор ВАЗ 2106 служил долго, рекомендуется:
- Регулярно проверять натяжение приводного ремня
- Содержать генератор в чистоте, защищать от попадания влаги
- Не допускать длительной работы при максимальной нагрузке
- Своевременно заменять изношенные щетки
- Контролировать состояние электропроводки и клемм
При бережном отношении и своевременном обслуживании генератор ВАЗ 2106 может прослужить более 100 тыс. км пробега.
Альтернативные варианты замены генератора ВАЗ 2106
Вместо штатного генератора на ВАЗ 2106 можно установить:
- Более мощный генератор от ВАЗ 2108-2109 (до 80А)
- Генератор от иномарки с адаптером крепления
- Современный генератор с повышенной мощностью (90-120А)
Установка альтернативного генератора позволит увеличить мощность и надежность электросистемы автомобиля. Однако потребуется доработка крепления и проводки.
Генератор ваз 2107 карбюратор в Санкт-Петербурге: 264-товара: бесплатная доставка [перейти]
Партнерская программаПомощь
Санкт-Петербург
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Продукты и напитки
Продукты и напитки
Детские товары
Детские товары
Текстиль и кожа
Текстиль и кожа
Электротехника
Электротехника
Дом и сад
Дом и сад
Мебель и интерьер
Мебель и интерьер
Промышленность
Промышленность
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное
Генератор ваз 2107 карбюратор
Генератор ВАЗ-2104,2105,2107 14В 50А КЗАТЭ (ЗиТ) Производитель: Кзатэ
ПОДРОБНЕЕЕще цены и похожие товары
Генератор ВАЗ-2101-2107,2121 14В 42А КЗАТЭ (ЗиТ) Производитель: Кзатэ
ПОДРОБНЕЕЕще цены и похожие товары
Генератор 14В 55А ВАЗ 21043, 21045, 21053, 2107, 2108, 2109, Ока 1111 (с 1997 г.
в.) PEKAR 3723701000
ПОДРОБНЕЕЕще цены и похожие товары
Генераторы БАТЭ Генератор ВАЗ 2107-099, 21043, 21045, 21053, 1111 / 14В 55А, 1-руч. шкив БАТЭ-вт
ПОДРОБНЕЕЕще цены и похожие товары
Генераторы АТЭ-1 Генератор ВАЗ 2107-099, 21043, 21045, 21053, 1111 / 14В 60А, 1-руч. шкив АТЭ-1
ПОДРОБНЕЕЕще цены и похожие товары
Генератор ВАЗ-2108-099,1111, 2104, 2105, 2107 (LKD Electrical)
ПОДРОБНЕЕЕще цены и похожие товары
Генератор ВАЗ-2104,2105,2107 14В 50А КЗАТЭ (ЗиТ) Производитель: Кзатэ
ПОДРОБНЕЕЕще цены и похожие товары
Генераторы СОАТЭ Генератор ВАЗ 2104-05, 2107 до 1994 / 14В 50А, 1-руч. шкив СОАТЭ Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
АТЭ 372370103 Генератор ВАЗ 2107-099, 21043, 21045, 21053, 1111 / 14В 73А, 1-руч.
шкив АТЭ-1
ПОДРОБНЕЕЕще цены и похожие товары
Реле регулятор напряжения К442ЕН1Р для ВАЗ 2107, 2108, 21213 с карбюратором и генератором 371, 372, 6631, 6651
ПОДРОБНЕЕЕще цены и похожие товары
Елпром-Елхово (Болгария) Генератор Г2101 Е 14V/42А на ВАЗ 2101-2107
ПОДРОБНЕЕЕще цены и похожие товары
СОАТЭ 03723701 Генератор ВАЗ 2104-05, 2107, 2108-09, (14V-55А). 0372.3701 «СОАТЭ» Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Генератор ВАЗ-2104,2105,2107 14В 50А КЗАТЭ (ЗиТ) Производитель: Кзатэ
ПОДРОБНЕЕЕще цены и похожие товары
АТЭ 3723701 Генератор ВАЗ 2107-099, 21043, 21045, 21053, 1111 / 14В 60А, 1-руч. шкив АТЭ-1
ПОДРОБНЕЕЕще цены и похожие товары
Генератор ВАЗ 2108-099, 21043, 21045, 21053, 2107, 21074, 1111 и модификации (14В/72А) Ст.
Оскол
ПОДРОБНЕЕЕще цены и похожие товары
Генератор LADA 4×4, ВАЗ-2104 … —2107 (до 2003 г.в.) 80 А Производитель: ELTRA
ПОДРОБНЕЕЕще цены и похожие товары
Генератор ВАЗ-2101 …-2107 и LADA 4×4 Производитель: ELTRA
ПОДРОБНЕЕЕще цены и похожие товары
Генератор 2107 (372.3701-02) Катэ 14В 55А
ПОДРОБНЕЕЕще цены и похожие товары
Генераторы прамо Генератор ВАЗ 2105, 2107, 2121, 2131 / 14В 80А, 1-руч.шкив прамо Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Генератор ВАЗ 2104. 2105, 2107, 2108-09, 21213, 1111 карбюратор 14В, 55А катэк (Завод)
ПОДРОБНЕЕЕще цены и похожие товары
Генератор Г222 (50A) для ВАЗ 2104, 2105, 2107 Тип: генератор, Производитель: Прамо
ПОДРОБНЕЕЕще цены и похожие товары
Конденсатор генератора ВАЗ 2107, 2105, 2104, 2106, 2109, 21099, 2108, 2105 3701600 Конденсатор генер
ПОДРОБНЕЕЕще цены и похожие товары
Диодный мост на ВАЗ 2101-2107 карбюратор Тип: диодный мост
ПОДРОБНЕЕЕще цены и похожие товары
Генератор Г222 (50A) для ВАЗ 2104, 2105, 2107 Тип: генератор, Производитель: Прамо
ПОДРОБНЕЕЕще цены и похожие товары
Генератор 50А (г222) для ВАЗ 2104, 2105, 2107 Производитель: Кзатэ
ПОДРОБНЕЕЕще цены и похожие товары
Свечи APS ВАЗ 2107, 2105, 2104, 2106, карбюратор, А17ДВ, 2101 3707010 тип: карбюратор, модель автомобиля: LADA 2101
ПОДРОБНЕЕЕще цены и похожие товары
Генератор ВАЗ-2101-2107,2121 14В 100А STARTVOLT Производитель: STARTVOLT
ПОДРОБНЕЕЕще цены и похожие товары
Диодный мост генератора ВАЗ 2107, 2105, 2104, 2106, БПВ566502А11Р, 2101 3701315
ПОДРОБНЕЕЕще цены и похожие товары
Генераторы СОАТЭ Генератор ВАЗ 2107-099, 21043, 21045, 21053, 1111 / 14В 55А, 1-руч.
шкив СОАТЭ
ПОДРОБНЕЕЕще цены и похожие товары
Генератор 50А (г222) на ВАЗ 2104, 2105, 2107 Производитель: Кзатэ
ПОДРОБНЕЕЕще цены и похожие товары
Провода в/в ВАЗ 2107, 2105, 2104, 2106, карбюр, силикон, ЗавГар, 2101 3707080
ПОДРОБНЕЕЕще цены и похожие товары
Генераторы ЗИТ (КЗАТЭ) Генератор ВАЗ-2104-2107, ВАЗ-21045, с инж.дв. (выпуск после 10.04.2007г.) / 14В 73А, 1-руч. шкив ЗИТ (КЗАТЭ)
ПОДРОБНЕЕЕще цены и похожие товары
Комплект свечей зажигания, завод LADA, А17ДВР, ВАЗ 2101-2107, 4*4, Нива карбюратор, 21010370701086 произведенная для lada. деталь упакована в фирменную упаковку лада и имеет фирменную маркировку. подходит для карбюраторных двигателей ваз. основная применяемость: ВАЗ 2101-2107, нива карбюратор комплектация свечи а17двр — 4 шт в блистре альтернативные артикулы: а17двр; BP6E; S12; L15Y; W20EPU4
ПОДРОБНЕЕЕще цены и похожие товары
Генератор 372-03 (73A) для 2104-2107, 21045 Тип: генератор, Производитель: Прамо
ПОДРОБНЕЕЕще цены и похожие товары
Ротор генератора ВАЗ 2107, 2105, 2104, 2106, катэк, 2101 3701200
ПОДРОБНЕЕЕще цены и похожие товары
Генератор ваз 2106,2107 — какой более мощный лучше поставить, установка и замена
Правильная работа генератора 2106 2107 обеспечивает надлежащее функционирование всех устройств транспортного средства.
Согласно прилагаемой инструкции по эксплуатации, техническое состояние генератора ВАЗ 2106 проверяется не реже 1 раза каждые 4 месяца. Невнимательность к указанному требованию приводит к износу устройства. В результате вопрос, какой генератор лучше поставить на ВАЗ 2106, становится актуальным.
При участии машины в ДТП или серьезном ремонте необходимо в обязательном порядке убедиться в исправности устройства. В противном случае перепад напряжения спровоцирует серьезные поломки всех потребителей электричества в машине. В большинстве случаев устранить неисправность генератора ВАЗ можно в гараже.
Возможные причины неисправностей
Выделяют несколько распространенных причин, требующих от водителя заглянуть под капот «железного коня»:
- частичное или полное сгорание обмотки ВАЗ 2107;
- случаи межвиткового короткого замыкания;
- физический износ деталей;
- внешнее физическое воздействие;
- механическое повреждение.
Неопытным водителям ВАЗ 2108 или более ранних модификаций необходимо помнить об одном нюансе.
При выборе осветительных приборов нужно учитывать их мощности. К примеру, решив установить противотуманные фары, мощность которых 40-50 Вт каждая, следует заглянуть в техническое описание ВАЗ 2106 или 07. Их установка допускается только, если генератор транспортного средства выдает более 55 А тока.
Несоблюдение указанного правила приводит к печальным последствиям. Повышенная нагрузка генератора ВАЗ приводит к быстрому его износу. Мощность агрегата постепенно снижается, что ошибочно воспринимается как незначительная поломка. Именно поэтому суммарная мощность всех потребителей напряжения не должна превышать максимальный уровень тока ВАЗ 2107, 08 или 06.
Из описанной выше проблемы проистекает еще одна — неправильная зарядка. Легковой автомобиль марки 2107 устроен таким образом, что зарядка генератора происходит во время движения. Все потребители электричества подобраны с учетом мощности устройства. В случае замены отдельных элементов без учета их мощности генератор ВАЗ получает меньше, чем необходимо, энергии.
Вынужденное «голодание» приводит к ускоренному износу и выходу его из строя. Большую опасность представляют гаджеты, существенно превышающие максимальный уровень вырабатываемого ВАЗ 2108 тока. В этом случае «железный конь» рискует остановиться в пути следования. На месте и даже в стенах СТО реанимировать генератор ВАЗ не получится.
Варианты замены сломавшегося агрегата
Главное, что необходимо запомнить, — для замены сломавшегося генератора запрещено брать первый попавшийся. Несоблюдение указанного правила приведет к продолжительному и дорогостоящему ремонту ВАЗ 2107 или других модификаций. Наиболее распространенной модификацией является Г-221. Для проведения технически правильной замены необходимо изучить следующие рекомендации производителя:
- Замена генератора ВАЗ возможна с использованием агрегата от модификации 2105. Максимальный уровень тока составляет 55 А, что подходит для машин с незначительным количеством потребителей. Замена не подразумевает проведение доработок или модификаций.
- Разрешено использование агрегата от ВАЗ 2106, чей максимальный уровень тока равен 55 А. Главное — предварительно убедиться в отсутствие большого количества мощных потребителей. Для установки потребуется незначительная переделка креплений, которые у модели ВАЗ 2106 немного отличаются.
- Для машин с большим количеством потребителей подойдет агрегат, аналогичный установленным на ВАЗ 2107. Его максимальная мощность составляет 73 А. Водители со стажем говорят, что в некоторых случаях тяжело решить, какой генератор лучше поставить на ВАЗ. Проблема как раз и упирается в невозможность точно определить необходимую мощность потребления в долгосрочной перспективе.
- В случае повышенной нагрузки на генератор рекомендуется выбрать модель для Нивы. Выдает она почти 80 А, что вполне достаточно для установки большого количества лампочек и усилителей. При его использовании есть только одно ограничение. Нельзя ставить мощный агрегат на модель 2106, которая не рассчитана на подобные мощности.
- В крайних случаях допускается установка агрегата от модели 2110, чья мощность превышает 110 А. Использование подобного генератора ВАЗ оправдано только в случае повышенных нагрузок.
После того как автовладелец определится с мощностью, необходимо правильно установить устройство. Автослесари рекомендуют проявить повышенную осторожность. Некачественная установка генератора приводит к множеству проблем при последующей эксплуатации.
Процедура замены генерирующего устройства
Перед началом работы проверяется исправность реле регулятора. Желательно выбрать модель, где показатель термокомпенсации максимально возможный. Указанная характеристика позволяет моделям 2106 2107 безаварийно работать на повышенных оборотах. Особенно внимательно указанный показатель надо изучить, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в зонах с жарким климатом.
Снятие сломавшегося устройства и установка нового не вызывает проблем, благодаря понятному способу крепления.
Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 производится следующим образом.
Провода, сформированные в виде кольцевой клеммы, подключается на старое место в ВАЗ 2108. Обязательно нужно изолировать провод серого цвета, который никуда не подключается. Завершает процедуру установки подключение желтого провода к клемме. Если автовладелец не смог найти устройство требуемой мощности, то установить можно модель с ВАЗ 2108 на ВАЗ 2106 при условии учета суммарной мощности потребителей.
Бережное отношение и регулярные профилактические осмотры обеспечат машине длительную надежную эксплуатацию.
Даже при незначительном падении оборотов или проблемах на этапе включения двигателя существует повод заглянуть под капот. Чем быстрее это делается, тем меньше вероятность дальнейшего распространения проблемы.
Ремень генератора ВАЗ 2106: размеры, замена, натяжение
Главная » Статьи » Ремонт ВАЗ самому
Опубликовано: Рубрика: Ремонт ВАЗ самому
Для обеспечения эффективной работа системы электрообеспечения автомобиля, служит генератор, работа которого обеспечивается за счет ремня, передающего вращение от коленчатого вала двигателя системам управления.
Правила по замене и проверке ремня на натяжение, приведены в Инструкции по эксплуатации автомобиля ВАЗ 2106.
При выходе ремня из строя или при его недостаточном натяжении, может прекратиться подача электроэнергии, что приводит к нарушению системы сигнализации и управления автомашиной.
При эксплуатации автомобиля необходимо периодически проверять ремень на его натяжение и при необходимости осуществлять ее регулировку с последующим закреплением при помощи болтового соединения на скобе крепления.
Также читайте на сайте все про тюнинг решетки радиатора на ВАЗ 2106
Содержание
- Размер ремня генератора ваз 2106. Виды ремней генератора
- Замена ремня генератора ВАЗ 2106
- Как натянуть ремень генератора на ВАЗ 2106?
Размер ремня генератора ваз 2106. Виды ремней генератора
Ремни могут отличаться по:
- профилю,
- длине,
- ширине,
- толщине.
Ремни изготавливаются из резины, армированной волокном, в следующих видах исполнений:
- зубчатого,
- клинового,
- поликлинового.
Размеры ремня генератора:
- длина — 944мм;
- ширина -10 мм;
- угол уклона — 39 градусов.
Ремень генератора рекомендуется заменять после пробега автомобилем 15000 километров или после обнаруженных, например, таких дефектов, как его сильное растяжение или большой износ рабочих поверхностей.
Замена ремня генератора ВАЗ 2106
Менять ремень наиболее удобно, если автомобиль разместить над смотровой ямой или на эстакаде.
Иногда можно поднять кузов автомобиля с помощью домкрата. При замене подготавливается новый ремень и нужный комплект инструментов.
Ремень, установленный на шкивах, одетых на валы генератора, коленчатого вала и насоса системы охлаждения, должен быть проверен в положениях:
- В пространстве между шкивами насоса и коленчатого вала, прогиб ремня должен быть не более 12 – 17 мм.
- В пространстве между шкивами генератора и насоса прогиб должен быть не более 10 – 15 мм.
Процесс замены ремня:
- Первоначально необходимо открутить гайку на болте крепления генератора.
Ослабляем гайку генератора
- Открутить гайку крепления генератора, для чего необходимо сместиться под автомобиль.
- Переместить генератор ближе к двигателю с целью ослабить натяжение ремня.
- Снять ремень со шкивов всех агрегатов, начиная съем со шкива водяного насоса.
- Одеть новый ремень последовательно на шкивы всех агрегатов.
- Натяжение ремня осуществить путем поворота генератора от двигателя.
- Проверить величину натяжения ремня и затянуть гайку крепления на кронштейне генератора.
Практическое видео как заменить ремень генератора на ВАЗ:
Следовательно, заменить ремень генератора, зная приемы проведения этого действия, даже в дорожных условиях позволяет это сделать своими руками.
Для этого необходимо, чтобы ремень находился в автомобиле в качестве запасного изделия.
Как натянуть ремень генератора на ВАЗ 2106?
Натянуть ремень генератора еще проще чем заменить.
Для этого мы:
- просто ослабляем подвижную гайку крепления, что на рисунке выше;
- далее отодвигаем генератор от двигателя, тем самым натягивая его;
- потом зажимаем гайку;
- проверяем натяжку, согласно параметрам указанным выше в статье.
Рейтинг
( 2 оценки, среднее 5 из 5 )
1
Понравилась статья? Поделиться с друзьями:
Карбюратор и воздушный фильтр на ВАЗ-2106 | купить в Автоклассике.
Я согласен с пользовательским соглашением
Я согласен получать новости
- отремонтированный
- новый
- использовал
- нет
нет
Воздушный фильтр
2103-1109010-10
ЦЕНА
$ 29,27 Нет в наличии Сообщить о наличии
КАТЕГОРИЯ
- показать все автозапчасти
- Двигатель 4
- Топливная система 1
- Fuel tank and pipeline 1
- Engine 3
- Lubrication system 2
- Camshaft drive 1
- Control
mechanisms 3 - The brakes 3
- Brake педаль и привод 1
- Гидравлическая тормозная система 1
- Передний тормозной суппорт 1
- Электрооборудование
Оборудование 9 - Devices and sensors 1
- Speedometer drive 1
- Electrical equipment 8
- Headlamp 2
- Battery and generator 1
- Ignition system 1
- Distributor 1
- Сигналы 3
- Трансмиссия 2
- Сцепление 1
- Управление сцеплением 1
- Задняя ось 1
- Задняя ось и стержни оси 1
- Under -Barious
- Передняя ось 7
- .
- Рычаги передней подвески 2
- Колеса 2
- Колеса 2
- Кузов 22 54 Кузов задний0008
- Boot lid 5
- Front door 1
- Front doors 1
- Back door 2
- Rear doors 1
- Rear door locks 1
- Windshield and rear window 3
- Шайк ветрового стекла 1
- .0035
- Dashboard 1
- Hood, fenders, radiator trim 6
- Radiator grill 4
- Hood 2
- Accessories 2
- Salon Accessories 2
- Parts on request
- документация
Какой двигатель на ВАЗ 2106.
Все автомобили ВАЗДвигатель ВАЗ-2106 применим для установки на автомобили ВАЗ-2103, 2106, 21053, 2107. Двигатель 2106 создан путем модификации двигателя ВАЗ-2103. Объем двигателя был увеличен с 1,5 л до 1,6 л за счет увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя, 74,5 л.с. вместо 71 л.с.
Характеристики двигателя ВАЗ 2106/2121 Нива
| Параметр | Значение |
|---|---|
| Конфигурация | л |
| Количество цилиндров | 4 |
| Объем, л | 1 570 |
| Диаметр цилиндра, мм | 79 |
| Ход поршня, мм | 80 |
| Степень сжатия | 8,5 |
| Количество клапанов на цилиндр | 2 (1-вход; 1-выход) |
| Механизм газораспределения | SOHC |
| Порядок цилиндров | 1-3-4-2 |
| Номинальная мощность двигателя/при частоте вращения коленчатого вала | 54,8 кВт — (74,5 л. с.) / 5400 об/мин |
| Максимальный крутящий момент / при частоте вращения коленчатого вала | 104 Н·м / 3400 об/мин |
| Система снабжения | Карбюратор |
| Рекомендуемое минимальное октановое число бензина | 92 |
| Экологические стандарты | Евро 0 |
| Масса, кг | 121 |
Конструкция
Четырехтактный двигатель с карбюраторной системой питания, рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с одним верхним распределительным валом. Двигатель имеет систему жидкостного охлаждения с принудительной циркуляцией закрытого типа. Комбинированная система смазки: под давлением и распылением.
Блок цилиндров
Блок цилиндров свой, имеет маркировку 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндра.
Шатун
Шатуны кованые от модели 2101.
Поршень
В двигателе используются поршни от ВАЗ 21011.
| Параметр | Значение | |
|---|---|---|
| Диаметр, мм | 79,0 | |
| Компрессионная высота, мм | 38,0 | |
| Объем внутренней выемки, нержавеющая сталь | 3,7 | |
| Вес, г | 377 |
Внешний диаметр поршневого пальца 21101 22 мм, длина его пальца 67 мм. Вес швейной булавки 104 г.
Головка блока цилиндров
Головка блока цилиндров используется от 21011. Распределительный вал приводится в движение двухрядной втулочной цепью.
Производство автомобиля ВАЗ 2106 начато в 1976. Эта модель пришла на смену ВАЗ 2103 и отличалась от нее как внешне, так и внутренне. Так, у новой модели новые бампера с пластиковыми уголками и клыками, а также более мощный двигатель объемом 1600 куб. Тогда это был самый мощный легковой автомобиль советского производства.
Автомобиль ВАЗ 2106 выпускался в разных модификациях с разным объемом двигателя 1,3 и 1,5 литра.
У него вместительный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.
Технические характеристики ВАЗ 2106 габариты длина 4166 мм, ширина 1611 мм, высота 1440 мм, дорожный просвет 17 см, объем багажника 345 литров, снаряженная масса автомобиля 1035 кг. Задний привод, пять передач.
За 30 лет производства и эксплуатации автомобиля накоплен огромный опыт в сфере ремонта и тюнинга автомобиля. Мощность двигателя и максимальная скорость в 150 км/ч – это даже не самые главные положительные характеристики этого автомобиля. ВАЗ 2106 – это классика отечественного автопрома со своей историей и с особым отношением к ней каждого жителя нашей страны.
Устройство ВАЗ 2106 показало, что данный автомобиль может эксплуатироваться в разных условиях на протяжении многих лет, конечно при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию по эксплуатации ВАЗ 2106 и все технические подробности.
Ну а ремонт и эксплуатация ВАЗ 2106 по своей стоимости одна из самых низких для отечественных автомобилей.
Технические характеристики ВАЗ 2106
| Двигатель | 1,3 л, 8 кл. | 1,5 л, 8 кл. | 1,6 л, 8 кл. | 1,6 л, 8 кл. |
|---|---|---|---|---|
| Длина, мм | 4166 | 4166 | 4166 | 4116 |
| Ширина, мм | 1611 | 1611 | 1611 | 1611 |
| Высота, мм | 1444 | 1440 | 1440 | 1440 |
| Колесная база, мм | 2424 | 2424 | 2424 | 2424 |
| Колея передняя, мм | 1365 | 1365 | 1365 | 1365 |
| Задняя колея, мм | 1321 | 1321 | 1321 | 1321 |
| Клиренс, мм | 170 | 170 | 170 | 170 |
| Объем багажника, л | 345 | 345 | 345 | 325 |
| Тип кузова/количество дверей | Седан / 4 | |||
| Расположение двигателя | Передняя, продольная | |||
| Объем двигателя, см 3 | 1300 | 1452 | 1596 | 1596 |
| Цилиндр | Встроенный | |||
| Количество цилиндров | 4 | 4 | 4 | 4 |
| Ход поршня, мм | 66 | 80 | 80 | 80 |
| Диаметр цилиндра, мм | 79 | 76 | 79 | 79 |
| Степень сжатия | 8,5 | 8,5 | 8,5 | 8,5 |
| Количество клапанов на цилиндр | 2 | 2 | 2 | 2 |
| Система снабжения | Карбюратор | |||
Мощность, л. с./об. мин. | 64/5600 | 72/5600 | 75/5400 | 75/5400 |
| Момент затяжки | 92/3400 | 104/3400 | 116/3200 | 116/3000 |
| Тип топлива | АИ-92 | АИ-92 | АИ-92 | АИ-92 |
| Привод | Задний | Задний | Задний | Задний |
| Тип коробки передач/число передач | Механическая коробка передач / 4 | Механическая коробка передач / 4 | Механическая коробка передач / 4 | Механическая коробка передач / 5 |
| Передаточное число главной пары | 4,1 | 4,1 | 4,1 | 4,11 |
| Передняя подвеска тип | Двойной поперечный рычаг | |||
| Тип задней подвески | Спиральная пружина | |||
| Рулевое управление | Червячная передача | |||
| Объем топливного бака, л | 39 | 39 | 39 | 39 |
| Максимальная скорость, км/ч | 145 | 150 | 150 | 155 |
| Снаряженная масса автомобиля, кг | 1035 | 1035 | 1035 | 1050 |
| Допустимая общая масса, кг | 1435 | 1435 | 1435 | 1445 |
| Шины | 175/70 R13 | |||
| Время разгона (0-100 км/ч), с | 18 | 17 | 17,5 | 16 |
| Расход топлива в городском цикле, л/100 км | 9,5 | 9,8 | 10,1 | 10,3 |
1.
Краткие технические характеристики машины или двигателя
2. Назначение, устройство и работа КШМ
3. Назначение, устройство и работа ГРМ
4. Назначение системы электропитания, конструкция и эксплуатация его механизмов
5. Назначение систем смазки и охлаждения, устройство и работа их узлов
6 техническое обслуживание двигателя
1. Краткие технические характеристики машины или двигателя
Двигатели — машины, преобразующие любой вид энергии в механическую энергию. На автомобилях ВАЗ-2106 устанавливается двигатель внутреннего сгорания, то есть тепловой двигатель, использующий работу расширения газообразных продуктов сгорания топлива, сжигаемого в специальных камерах.
Двигатель ВАЗ-2106 состоит из следующих механизмов и систем: кривошипно-шатунного механизма, уравновешивающего механизма, газораспределительного механизма, системы питания, системы смазки, системы охлаждения, системы запуска и системы зажигания.
Каркас двигателя представляет собой блок-картер или картер, закрытые сверху головкой, а снизу поддоном.
Между головкой и картером, а также между картером и поддоном устанавливаются уплотнительные прокладки.
Рис. 1. Двигатель автомобиля ВАЗ-2106: 1 — коленчатый вал: 2 — зубчатый шкив коленчатого вала; 3 — шкив привода вентилятора водяного насоса и генератора; 4 — храповик; 5 — крышка привода распределительного вала, 6 — средняя крышка; 7-шкив генератора; 8 — зубчатый шкив привода масляного насоса и распределителя зажигания; 9 — вентилятор; 10 — блок цилиндров; 11- натяжной ролик; 12 — зубчатый ремень; 13 — головка блока цилиндров; 14 — зубчатый шкив распределительного вала; 15 — крышка верхняя; 16 — Клапан выпускной; 17-впускной клапан; 18 — распределительный вал; 19- крышка фаз газораспределения; 20 — прокладка ГБЦ; 21 — маховик; 22 — кронштейн перед ее опорой; 23 — Буфер подушки передней опоры; 24 — подушка; 25 — картер; 26 — поршень: 27 — пробка маслосливная; 28 — шатун; 29 — поддон.
Все механизмы и системы двигателя расположены внутри или снаружи рамы.
2. Назначение, устройство и работа КШМ
Кривошипный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршней во вращательное движение коленчатого вала. В его состав входят: блок 10 (см. рис. 1) цилиндров, головка блока цилиндров 13, поршни 25 с компрессионными и маслосъемными кольцами, поршневые пальцы, шатуны 28, коленчатый вал, коренные и шатунные вкладыши, маховик 21 и поддон 29..
Блок цилиндров Двигатель автомобиля ВАЗ-2106 блочно-картерного типа отлит из специального высокопрочного низколегированного чугуна вместе с цилиндрами, внутренние поверхности которых отшлифованы. Для повышения жесткости конструкции нижняя плоскость блока расположена на 50 мм ниже оси коленчатого вала, а в местах опор коренных подшипников имеются ребристые перегородки. Пространство между наружной поверхностью стенок цилиндра и внутренней поверхностью стенок блока образует рубашку.
В поперечных перегородках нижней части блока установлено пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников не взаимозаменяемы и пронумерованы для правильной сборки. Блок закрыт снизу стальным штампованным поддоном, в котором находится необходимый запас масла. Перед блоком расположены детали привода распределительного вала, которые закрыты крышками.
Головки цилиндров двигателей отлиты из алюминиевого сплава, они общие для всех цилиндров. Головки являются основной частью камеры сгорания, они также имеют впускные и выпускные каналы и резьбовые отверстия для установки свечей зажигания. Двойные стенки головки образуют пространство, соединенное с рубашкой охлаждения цилиндра, по которой циркулирует охлаждающая жидкость. Головка крепится к блоку цилиндров болтами или шпильками.
Поршень служит для восприятия силы давления газов и передачи ее через поршневой палец и шатун на коленчатый вал. Поршни двигателя отлиты из алюминиевых сплавов.
Поршень состоит из двух частей: головки и юбки. Нижняя часть головки образует дно камеры сгорания и поглощает давление газов по мере их расширения. Головка имеет канавки, в которые устанавливаются поршневые кольца.
Юбка – это нижняя часть поршня, которая служит для направления его движения в цилиндре.
Рис. 2. Детали кривошипно-шатунного механизма двигателя автомобиля ВАЗ-2106: 1 — коленчатый вал; 2 — вкладыш подшипника нижней головки шатуна; 3 — поршневой палец; 4- шатун; 5 — болт крышки шатуна; 6 — крышка нижней головки шатуна; 7-поршневая головка; 8 — бобышка; 9 отверстий; 10- маховик; 11- подшипник ведущего вала коробки передач; 12- венец маховика; 13 — упорное полукольцо; 14 — вкладыши первого, второго, четвертого и пятого коренных подшипников; 15-вкладыши третьего (центрального) коренного подшипника; 16 — компрессионные кольца; 17-пружина растяжения; 18 — маслосъемное кольцо; Противовес; Б — шатунная шейка; Б — корневая шейка.
В связи с неравномерным расширением головки и юбки (головка сильнее нагревается, а значит и больше расширяется) диаметр головки выполнен меньше диаметра юбки.
Юбка поршня имеет овальное сечение с меньшей осью овала в плоскости поршневого пальца и большей в плоскости действия боковых сил, что позволяет уменьшить зазор между поршнем и цилиндром и исключить стук при холодном двигателе. Посередине поршня в юбке 9 имеются две бобышки.0829 8 для установки поршневого пальца 3 .
На днищах поршней двигателя автомобиля ВАЗ-2106 отверстия фрезерованные 9 для предотвращения повреждения деталей механизма газораспределения и самого поршня.
Кольца поршневые из специального чугуна имеют насечки (замки). Два верхних кольца 16 (рис. 2 ) компрессионные, они служат для уменьшения утечки газа. Верхнее компрессионное кольцо хромировано, что повышает его износостойкость и предотвращает появление задиров на гильзах цилиндров, нижнее фосфатировано.
Третье поршневое кольцо 18 — маслосъемный, на наружной поверхности имеет канавку и несколько щелевидных прорезей для отвода лишнего масла, удаляемого со стенок цилиндра, во внутреннюю полость поршня.
На внутренней поверхности маслосъемного кольца сделан паз, в который установлена стальная распорная пружина 17.
Поршневой палец 3 (рис. 2) служит для шарнирного соединения поршня с шатуном. Он полый и изготовлен из стали, его внешняя поверхность цементирована или закалена токами высокой частоты.
От продольного перемещения, в результате которого на стенках цилиндров могут возникать задиры, поршневой палец в двигателе ВАЗ-2106 фиксируется в верхней головке шатуна усадкой.
Шатун соединяет поршень с шатунной шейкой коленчатого вала. Он служит для передачи сил давления газов от поршня к коленчатому валу при рабочем ходе, а при вспомогательных тактах — усилий от коленчатого вала к поршню. Представляет собой двутавровую балку с верхней и нижней головками. Нижняя головка разъемная, в нее вставлены тонкостенные вставки 2.
Вал коленчатый 1 (рис. 2) Двигатель ВАЗ — пятиопорный, отлит из специального высокопрочного чугуна и установлен в коренных подшипниках с втулками 14 и 15.
Сталеалюминиевые вставки. Они состоят из двух одинаковых половинок, которые удерживаются от проворачивания выступами, входящими в соответствующие пазы. Противовесы используются для разгрузки коренных подшипников от центробежных сил. А, отлиты вместе с валом. В корневых шейках В, на щеках и шатунных шейках В просверлены каналы для подачи масла к шатунным вкладышам, на переднем конце вала двигателя установлены два шкива, от одного из них с помощью зубчато-ременной передачи распредвал приводится, а также масляный насос и распределитель зажигания, а от другого с обычным клином вентилятор с центробежным водяным насосом и генератор приводятся ремнем.
Все эти детали установлены на сегментных шпонках и закреплены храповым механизмом, ввернутым в передний конец вала. Храповой механизм используется для поворота коленчатого вала с помощью пусковой рукоятки. На заднем конце коленчатого вала установлен чугунный маховик 9.0829 10. Передний и задний концы коленчатого вала, выходящие из блока, уплотнены резиновыми уплотнениями.
Слив масла из сальников осуществляется с помощью маслосливной резьбы, выполненной на задней шейке вала.
Маховик 10 (см. рис. 2) служит для выведения поршней из мертвой точки, обеспечивают; равномерное вращение коленчатого вала, кроме того, способствует плавному троганию автомобиля за счет его массы. На его обод напрессован стальной зубчатый венец, с помощью которого двигатель запускается стартером.
3. Назначение, устройство и работа газораспределительного механизма
Механизм газораспределения служит для своевременного поступления горючей смеси в цилиндры двигателя и выпуска из них отработавших газов. Для двигателя ВАЗ-2106 состоит из распределительного вала (рис. 3), рычагов 18 с пружинами 17, впуск 2 и градуировка 19 клапаны с пружинами 7 и 8 и детали их крепления 5, 6, 9 и 10, детали привода.
Пятиопорный чугунный распределительный вал с восемью кулачками, установленными в корпусе 13, изготовлен из алюминиевого сплава и крепится к головке блока цилиндров с помощью шпилек и гаек.
Распределительный вал приводится в движение шкивом 4 (рис. 13) коленчатый вал с помощью зубчатого ремня 10, который одновременно через шкив 13 приводит в действие масляный насос, распределитель зажигания и топливный насос. Шкивы коленчатого и распределительного валов, приводной вал масляного насоса шестеренчатые.
Моторы 100260 устанавливались на автомобили ВАЗ-2106. Кроме этого автомобиля они подходят и на все остальные классические модели ВАЗ от 2103 до 2107. Рассмотрим, что из себя представляет двигатель, какие с ним проблемы, как его ремонтировать.
общее описание
Данные силовые агрегаты предназначены для установки на легковые автомобили малого класса. Волжский автомобильный завод начал выпускать моторы в 1976 году. Такой же агрегат устанавливался на ВАЗ-21074, Нива-2121.
Двигатель имеет ресурс 125 000 км, однако это только паспортные данные. Практика показывает, что двигатели ВАЗ-2106 способны пройти от 200 тыс. км и более.
Естественно, это при условии качественного и своевременного обслуживания. Мотор имеет потенциал 80 л/с без потерь ресурса.
Технические характеристики
Итак, ВАЗ-2106-1000260 – бензиновый силовой агрегат. Система питания может быть разной. Старые двигатели ВАЗ-2106 были карбюраторными, современные – инжекторными. Его объем составляет 1568 см3. По паспорту мощность 77 л/с. Крутящий момент составляет 104 Нм при 3000 об/мин.
Расход топлива в городе 10,3 на 100 км. На трассе можно ездить чуть экономичнее. Расход 7,4 литра по паспорту. При эксплуатации автомобиля в смешанном цикле аппетиты будут около 10 литров. Для эффективной работы двигателям необходимо не только топливо, но и моторные масла – на каждую 1000 км пробега агрегат расходует 0,7 литра смазки. Залейте в агрегат 3,5 литра масла.
Отличительные черты
Представляют собой достаточно удачную доработку предыдущей модели. В процессе создания силового агрегата инженеры использовали самые современные на тот момент технологии.
Производитель поставил задачу улучшить конструкцию и технические характеристики двигателя любой ценой и всеми доступными способами.
Увеличена мощность двигателя ВАЗ-2106 за счет увеличения общего рабочего объема. При разработке и производстве особое внимание инженеры уделили повышению качества обработки камер сгорания. Благодаря доработкам и апгрейдам родился 10002011. Кроме диаметра, этот блок не имеет других отличий от базовой конструкции.
На производстве в ходе технологических процессов инженеры и специалисты присваивают каждому цилиндру блока определенный класс. Теперь можно выделить пять или более таких классов. Они отличаются друг от друга на 0,01 мм. Этим классам присвоены символы — A, B, C, D, E. Чтобы узнать, к какому классу относится тот или иной юнит, достаточно заглянуть под двигатель. Буква указана внизу основания. с индексом 21011-10005011-10 остались без изменений. Для корректировки общего размера цилиндров разработчикам и инженерам пришлось использовать новые прокладки ГБЦ.
Что касается поршней, то стандартные и принятые во всем мире поршни имеют много схожих характеристик. В этом двигателе использованы детали поршневой системы от агрегата 21011. Номинальный диаметр такого поршня по паспортным данным составляет 79 мм.
Новая модификация двигателя имеет специальные цилиндрические отверстия. Объемы также увеличились. В процессе работы на каждом участке поршень прогревается более равномерно и не сразу, а постепенно. Таким образом, разработчикам удалось компенсировать термическую деформацию. Также инженеры решили разместить в бобышках поршней специальные термостатические пластины. С 1990, силовые агрегаты были оснащены карбюраторами ОЗОН 2107-1107010-20, а также вакуумным распределителем зажигания.
Особенности эксплуатации
Двигатели данной модели имеют определенные особенности, которые необходимо учитывать при эксплуатации автомобиля. Рассмотрим, насколько двигатель правильный. Также перечислим типичные неисправности.
Предстартовый прогрев
Чтобы силовой агрегат проработал долго, с ним нужно обращаться бережно. Итак, любой механизм, прежде чем начать активно работать, должен прогреться. Для нормального прогрева двигателя необходимо дать ему поработать минут пять на оборотах, близких к 2000 тысячам. Как понять, что можно начинать двигаться? Мотор сможет стабильно работать на холостом ходу.
Распредвал
Работа двигателя ВАЗ-2106 имеет еще одну особенность. В процессе эксплуатации наблюдается повышенный износ распределительного вала. Водитель может распознать износ детали по характерному стуку на холостом ходу.
Будет слышно даже при закрытом капоте и в машине. Чтобы предохранить распределительный вал от преждевременного и интенсивного износа, требуется регулярно регулировать клапана.
Замена масла
Если нарушить регламент производителя и вовремя не заменить моторное масло, это приведет к износу цилиндра. Их диаметр увеличится на 0,15 мм.
Не доливайте недорогие и некачественные масла. Уровень не должен быть ниже среднего. На машине пробег более 60 тыс. км. цилиндры при недостатке масла выйдут из строя.
Если агрегат потребляет больше масла, чем должен, это может свидетельствовать о выходе из строя клапанов или колец. В этом случае первым делом нужно измерить компрессию, а затем искать причину повышенного аппетита.
Перегрев
Проблема перегрева актуальна для любого двигателя. Если двигатель ВАЗ-2106 (карбюратор) кипит, а в обычном режиме не греется, то владельцу следует обратить внимание на термостат.
Заменена на более качественную. Также проблема может скрываться в забитом радиаторе. Дополнительно проверяется система охлаждения. В нем может образоваться воздушная пробка.
Горит двигатель
Работа двигателя ВАЗ-2106 не всегда ровная и стабильная. Иногда вместо четырех цилиндров действуют только три. На это есть несколько причин. Итак, чаще всего виной является ненастроенность или прогорание клапана.
Троенация также возникает из-за горячей охлаждающей жидкости. Популярная причина – некачественное топливо в баке, неисправность карбюратора или неисправность системы зажигания.
Дым из выхлопной трубы
Дымящий двигатель требует капитального ремонта. Причина – необратимые перебои в работе маслосъемных колпачков или Технические характеристики двигателя ВАЗ-2106 изменяются в худшую сторону.
Зимняя эксплуатация и запуск двигателя
Зимой производитель рекомендует запускать двигатель вручную с помощью пусковой рукоятки. Также важно прогреть аккумулятор – для этого включите фары на пару секунд. Чтобы двигатель не заглох, перед запуском выжмите сцепление. Все дело в том, что трансмиссионное масло в коробке передач слишком густое и требуется время, чтобы снова стать жидким. С зимними маслами таких проблем не будет.
Двигатель запускается стартером только при выжатом сцеплении. Чтобы двигатель не заглох, вытащите всасывающий патрубок. Отпускать его следует как можно медленнее по мере прогрева двигателя и снижения оборотов двигателя ВАЗ-2106 до холостых.
Педаль акселератора периодически нажимается и отпускается для подачи смазки к узлам и механизмам двигателя. Двигатель должен работать на холостом ходу не менее пяти минут.
Особенности капитального ремонта
Перед ремонтом первым делом необходимо произвести демонтаж. Для капитального ремонта этого двигателя вам потребуются специальные инструменты — слесарный и измерительный. Процесс сборки лучше доверить специалистам, но многие автолюбители собирают эти моторы самостоятельно.
Для демонтажа крышки ГБЦ и маховика необходимо иметь некоторый опыт или обратиться на СТО. Разборка пальцев требует специальных навыков. Также для проведения капитального ремонта необходимы навыки диагностики. Ремонтные работы завершаются установкой двигателя ВАЗ-2106 обратно в автомобиль.
Заключение
Итак, мы выяснили, что собой представляет силовой агрегат модели ВАЗ-2106. Мотор слабоват, поэтому на данный момент многие автовладельцы занимаются тюнингом и доработками этого двигателя.
Распространенным видом тюнинга является установка 16-клапанной головки блока. Это позволяет увеличить мощность до 20 процентов. Бюджет тюнинга не превышает 20 тысяч рублей. Некоторые используют турбонаддув, но это очень дорого.
Двигатель ВАЗ 2106 устанавливается на легковые автомобили производства Волжского автомобильного завода, начавшего свою деятельность в 1976 году. Двигатель ВАЗ 2106 силовой агрегат четырехтактный, схема карбюраторная, устройство рядное.
Особенности конструкции
Двигатель охлаждается по замкнутому контуру за счет циркуляции охлаждающей жидкости. Принцип работы системы охлаждения принудительный.
Схема работы системы смазки комбинированная — разбрызгивание плюс подача моторного масла под давлением.
Порядок работы цилиндров следующий: 1-3-4-2.
Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и дополнительный тюнинг двигателя ВАЗ 2106.
Замена двигателя ВАЗ 2106 производится после ознакомления с новыми ценами на данный тип двигателя.
Прежде чем приступить к замене двигателя, необходимо узнать, сколько весит двигатель ВАЗ 2106.
Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, НИВА, ВАЗ 2106. Автомобили УАЗ этими моторами не комплектуются.
Шестой двигатель — описание технических характеристик
Основные технические характеристики мотора:
- Блок цилиндров 2106 изготовлен из чугуна.
- Питание выполнено по карбюраторной схеме.
- Тип двигателя — бензиновый, рядный.
- Количество цилиндров в блоке — 4.
- Каждый цилиндр диаметром 79 мм оснащен двумя клапанами.
- Ход поршня 80 мм.
- Степень сжатия двигателя 8,5 атмосфер.
- Мощность двигателя ВАЗ 2106 — 75 л.с.
- Обороты равны 5400 об/мин.
- Величина крутящего момента 116 Нм.
- Рекомендуемое топливо — АИ 92.
- Масса двигателя ВАЗ 2106 в сборе 121 кг.
- Замена масла в двигателе ВАЗ 2106 — необходимое количество 3,5 литра.
- Рекомендуемые типы моторного масла: 10w-40,5w-40, 15w-40, 5w-30.
- Тюнинг ВАЗ 2106 — 200 лошадей.
Каждая техническая доработка приводила к значительному совершенствованию конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.
Что значительно улучшено
Улучшение характеристик ВАЗ 2106:
- Применение нового блока цилиндров улучшенной конструкции с измененным диаметром.
- Двигатель ВАЗ 2106 имеет повышенную мощность за счет увеличения общего объема силового агрегата и улучшения характеристик и свойств цилиндров.
- Использование новых прокладок в связи с изменением диаметров цилиндров.
- Оснащен 79мм поршни, позаимствованные у одиннадцатой модели.
- Обеспечение равномерного нагрева поршней благодаря цилиндрическим отверстиям в двигателе и использованию стальных термостатических пластин на поршнях.
Специальные термостатические пластины, установленные в поршнях, изготовлены из высококачественной стали.
Техническое обслуживание силового агрегата 2106
Для выявления возможных проблем в работе автомобиля необходимо проводить регулярную диагностику всего автомобиля. С помощью мастера устанавливаются нормы функционирования всех систем механизма.
Успешный ремонт двигателя ВАЗ 2106 своими руками достигается приобретением определенного опыта и навыков. В помощь мастерам выпущено специальное руководство, которое можно приобрести в розничной сети в магазинах, торгующих автомобильными запчастями.
ВАЗ 2106 ремонт, сборка и разборка проводятся с опытом, также нужен полный набор инструментов и необходимых запчастей.
Наиболее частые поломки шестого мотора
Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:
- Внутренний диаметр цилиндра увеличивается на 0,15 мм после прохождения более 5 тыс. км. Этот дефект образуется, если не производить своевременную замену моторной смазки.
- Распредвал изношен.
- Шумовые эффекты в виде постукивания в двигателе. Этот дефект устраняется регулировкой клапанов, заменой топлива на более высокооктановое топливо. Если эти меры не помогли, то нужно обратиться на ближайшую СТО, где будет проведена диагностика и ремонт поршней и шатунных вкладышей.
- Падает давление масла. В этом случае смазка не поступает на трущиеся поверхности, в результате чего увеличивается сила трения, вызывающая прогорание прокладок, ускоренный износ рабочих органов, устройство приходит в негодность.
- Скрипы указывают на поломку натяжителя цепи ГРМ, демпфера или подшипника помпы.
- Если двигатель глохнет на ходу, нужно разобраться с системой зажигания или питания.
- Двигатель выключается на холостом ходу при сбое регулировки холостого хода или воздушной заслонки.
- Устройство двигателя, при данном дефекте необходима регулировка или замена прогоревших клапанов, прокладки ГБЦ. Триплет также может быть вызван топливом с низким октановым числом.
Почему греется двигатель
Самый распространенный дефект двигателя 2106 — перегрев. Рабочая температура двигателя до отметки +96°С.
Причинами того, что мотор стал сильно греться, могут быть неисправности следующих систем и узлов:
- термостат, возникновение воздушной пробки;
- радиатор, его засорение;
- плохое качество жидкости, используемой для охлаждения;
- вентилятор вышел из строя.
При обнаружении перегрева двигателя необходимо срочно остановить автомобиль и произвести тщательный осмотр и устранение причины. Если двигатель начинает греться из-за поломки термостата, то этот прибор подлежит замене на новый экземпляр .
При дефектах радиатора необходимо дать время охлаждающей жидкости полностью остыть и только после этого приступать к диагностике, сливу антифриза и устранению поломки.
Как форсировать двигатель ВАЗ
Для повышения мощности двигателя используются различные технологии.
Форсировка двигателя ВАЗ 2106 осуществляется с помощью тюнинга.
Самый эффективный способ — установить на ВАЗ 2106 турбо и отводить продукты сгорания через прямоточную систему.
Ваз 2106 турбо конкурирует на бездорожье со многими именитыми марками.
Турбина наддува устанавливается на улучшенную шестерку с целью ее модернизации. При этом его мощность значительно возрастает. Установка спецдеталей внутри силового агрегата не дает такого эффекта, как турбина.
Ваз 2106 турбо используется любителями высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат на уход и контроль работы всех систем, на периодический технический осмотр. Стоимость установки составляет до половины стоимости машины.
Вес на кузов ВАЗ 2106. Сколько весит легковой автомобиль?
ВАЗ-2106 «Жигули» — заднеприводный легковой автомобиль с кузовом типа седан. Является идейным наследником так называемой классической компоновки автомобилей ВАЗ с задним приводом.
Эта модель стала завершающей моделью «классики» первого семейства, преемницей автомобиля ВАЗ-2103.
«Шестёрка» выпускается на Волжском автомобильном заводе с 1976 года. До 1977 года модели ВАЗ-2106 и ВАЗ-2103 выпускались одновременно, а позже новая модель пришла на смену старой «тройке».
Всего период производства модели ВАЗ-2106 длился около 30 лет, за это время было выпущено несколько миллионов автомобилей. Интересен тот факт, что 25 декабря 2001 года производство «шестерки» на АвтоВАЗе было остановлено, но машина продолжала сходить с конвейера завода «ИЖ-авто» до января 2006 года.
Разработка ВАЗ-2106 велась специалистами Центра стиля Волжского автомобильного завода в 1974 году под названием «Проект 21031».
Уменьшение количества дорогих материалов, таких как хромированные детали, модернизация светотехники и электрической части оборудования, изменение экстерьера и интерьера автомобиля — были основными требованиями при обновлении модели ВАЗ-2103. Изменениям подверглась передняя облицовка, изменился внешний вид задних фонарей, переднего и заднего бамперов, колпаков колес, боковых указателей поворотов, вентиляционных решеток, заводского знака.
Естественно, новшества не могли обойти вниманием салон автомобиля, в плане нововведений и используемых материалов. Передние сиденья получили регулируемые подголовники, обивка салона выполнена в стиле черного пластика в духе своего времени. Что касается органов управления, то их дополнили аварийными сигналами, появился подрулевой омыватель омывателя ветрового стекла, в панели приборов установили реостат для подсветки, а также автомобиль оснастили дополнительным индикатором низкого уровня тормозной жидкости.
Новая комплектация комплектовалась радиоприемником, обогревом заднего стекла. А на экспортных праворульных экземплярах была красная противотуманная фара, которая крепилась под задним бампером с левой и правой стороны.
Технические характеристики ВАЗ 2106
Двигатель | ||||
Длина, мм | ||||
Ширина, мм | ||||
Высота, мм | ||||
Колесная база, мм | ||||
Передняя колея, мм | ||||
Задняя колея, мм | ||||
Клиренс, мм | ||||
Максимальный объем багажника, л | ||||
Тип кузова/количество дверей | ||||
Расположение двигателя | Спереди, продольно | |||
Объем двигателя, см3 | ||||
Тип цилиндра | ||||
Количество цилиндров | ||||
Ход поршня, мм | ||||
Диаметр цилиндра, мм | ||||
Степень сжатия | ||||
Количество клапанов на цилиндр | ||||
Система снабжения | Карбюратор | |||
Мощность, л. | ||||
Крутящий момент | ||||
Тип топлива | ||||
Тип коробки передач/количество передач | ||||
Передаточное отношение главной пары | ||||
Тип передней подвески | Двойной поперечный рычаг | |||
Задняя подвеска тип | Спиральная пружина | |||
Тип рулевого управления | Червячная передача | |||
Объем топливного бака, л | ||||
Максимальная скорость, км/ч | ||||
Снаряженная масса автомобиля, кг | ||||
Допустимая общая масса, кг | ||||
Время разгона (0-100 км/ч), с | ||||
Расход топлива в городском цикле, л/100 км | ||||
с./об. мин. ВАЗ-2106 – настоящая классика советского автомобилестроения.
Автомобиль выпускался долгое время после распада Советского Союза, что объясняется его невероятной надежностью. Кроме того, он выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого агрегата, доступностью запчастей и неограниченными возможностями модернизации.
Важным преимуществом ВАЗ-2106 является используемый в этом автомобиле двигатель. Этот четырехтактный агрегат, оснащенный до 2002 года карбюраторной, а затем инжекторной системой зажигания, может работать даже на бензине самого низкого качества, редко выходит из строя в сильные морозы и может успешно эксплуатироваться практически в любых условиях. Любая его проблема устраняется даже без участия специалиста – с текущим ремонтом легко справится любой мало-мальски опытный автолюбитель.
Масса двигателя ВАЗ-2106
На автомобиле ВАЗ-2106 масса двигателя без коробки передач составляет 121 килограмм. Поэтому настоятельно не рекомендуется пытаться снимать или перемещать этот блок в одиночку — это прямой путь к серьезной травме.
Лучше всего иметь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.
Со всем необходимым оборудованием, включая как головку блока цилиндров, так и систему зажигания, двигатель весит еще больше — 140 килограммов.
Наконец, в сборе с редуктором и прикрепленными к нему аксессуарами это значение увеличится еще на 26 килограммов.
Как видите, вес можно назвать существенным недостатком машины перед импортными аналогами. Для его снижения, увеличения мощности, а также улучшения динамических показателей многие водители сегодня устанавливают детали из сплавов легких металлов.
В 1984 году на Болгарском автоконцерне выпускалась дизельная версия «шестерки». Замена бензинового двигателя на дизель существенно не повлияла на характеристики автомобиля. Во-первых, болгарам не удалось увеличить мощность силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделок.
Другие характеристики двигателя ВАЗ-2106
Вес мотора хоть и важная, но далеко не главная его характеристика. Именно поэтому мы решили рассказать о других особенностях силового агрегата, устанавливаемого на различные модификации «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор он упал до 75 литров. С. Однако этот параметр всегда можно увеличить, проведя ряд апгрейдов.
Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 об/мин, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора составляет 8,5 атмосфер, а ход поршня — 80 миллиметров.
Слабые места двигателя ВАЗ-2106
Двигатель автомобиля ВАЗ-2106 является модификацией силового агрегата от «тройки». Вполне возможно, именно поэтому в его конструкции сохранился ряд слабых мест предшественников. Отечественные умельцы научились диагностировать проблемы с двигателем чуть ли не по звуку.
В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:
Автомобиль имеет привод на задний мост, кузов типа седан (четырехдверный). Эта модель является продолжением модельного ряда, который начался с не менее известной «копейки». Предшественником «шестерки» является автомобиль ВАЗ 2103. Если их сравнить, то можно найти много общего. Первый год жигулевские «шестерки» и «тройки» даже выпускались на заводе АвтоВАЗа одновременно.
Но в 1977 году начинается история, полностью вытеснившая своего предшественника как с конвейера, так и с рынка. Шестерка оснащалась несколькими типами двигателей: 1,6 л (80 л.с.), 1,5 л (74 л.с.), 1,3 л (64 л.с.). История автомобиля насчитывает три десятилетия, за это время в нем многое изменилось, правда, не все в лучшую сторону.
Главное, чтобы внешний вид остался, именно такой, какой понравился автолюбителям. В конце 2001 года АвтоВАЗ полностью закрыл конвейер, на котором выпускалась «шестерка».
Его переоборудовали под производство более перспективной и современной «десятки». Но руководство не могло себе позволить закрыть проект ВАЗ 2106, поэтому модель выпускалась на ИЖ-Авто до 2006 года.
Отличия ВАЗ 2106 от предшественников
В 1974 году центр стиля Волжского автомобильного завода приступил к разработке нового проекта, который изначально носил название 21031. Именно отсюда начинается история знаменитого автомобиля ВАЗ 2106, длившаяся 30 лет. Буквально недавно была разработана модификация «копейки», ВАЗ 21011, поэтому мы решили особо не фантазировать над названием. Среди требований к модели были следующие:
- уменьшение количества хромированных деталей;
- улучшенная оптика с минимальными изменениями конструкции.
Внешний вид – классика того времени. В экстерьере много модного в то время черного пластика. В. Антипин разработал конструкцию автомобиля, а В. Степанов спроектировал, которые впоследствии были использованы на других моделях.
По сравнению с «тройкой», то «шестерка» получила следующие изменения во внешности:
- бампера поменяны;
- колесные колпаки разные;
- значительно улучшена обшивка передней части автомобиля;
- появились повторители указателей поворота по бокам;
- вентиляционные решетки в задних стойках;
- и самое главное появилась эмблема завода Жигули.
Интерьер модели также претерпел изменения:
- обивка дверей и подлокотников;
- на передних сиденьях подголовники регулируются по вертикали;
- в системе управления появилась тревога;
- на правой руке находится переключатель, позволяющий управлять омывателем лобового стекла; Подсветку приборной панели
- можно приглушить с помощью специального реостата; Индикатор
- , оповещающий о снижении уровня тормозной жидкости в бачке.
В те годы классический ВАЗ 2106 имел еще и люксовую комплектацию, которая отличалась от простой наличием радиоприемника, обогревателя заднего стекла и заднего противотуманного фонаря.
Двигатель и трансмиссия
Двигатель 2103 был переработан специально для новой модели. Диаметр каждого цилиндра был увеличен на 3 мм, и это дало увеличение объема почти на 0,3 литра. В результате рабочий объем стал равен 1,6 литра. Крутящий момент увеличился на 12 процентов, но достичь 80 л.с. не удалось. С. Все сводилось к конструкции впускной системы, которую специалисты решили не менять. Поэтому классический ВАЗ имеет множество взаимозаменяемых узлов, что упрощает ремонт.
Интересна и история КПП, поскольку для «шестерки» была разработана собственная коробка передач, которую чуть позже стали устанавливать на внедорожники «Нива». По аналогии с автомобилем третьей модели «шестерку» решили выпускать в двух модификациях с двигателями меньшей мощности. Если провести подробный обзор модели, то можно увидеть, что в кузове есть крепления и отверстия для педалей и руля со стороны пассажира.
Модель также выпускалась на экспорт в страны с левосторонним движением.
19 декабря75 – это начало эпохи «шестерок», именно тогда с конвейера ВАЗа сошел первый тестовый автомобиль. Спустя почти 3 месяца он потек, и к концу 1976 года именно ВАЗ 2106 стал трехмиллионным автомобилем. Столько автомобилей «Жигули» выпустил завод за время своего недолгого существования.
История изменений модели 2106 по годам
За всю историю модели было много изменений в экстерьере и интерьере. Правда, все они очень незначительны. Тем, кто заинтересован в восстановлении автомобиля ВАЗ 2106 до первоначального вида, стоит обратить внимание на год выпуска. Только после этого можно восстановить машину. Так, после 1980 все автомобили стали работать на карбюраторах Озон.
Когда тройка сошла с конвейера, ВАЗ 2106 стали менять молдинги. Вместо хрома использован пластик, окантовки на колесных арках не стало, с задних крыльев исчезли ставшие привычными катафоты. Даже шильдик, изначально имевший привлекательный вишневый фон, резко изменился на черный.
Хромированные дефлекторы на вентиляционных отверстиях заменены на пластиковые.
К концу 80-х гг. машина ВАЗ 2106 уже претерпела множество изменений, можно было купить машину несколько худшую по функциональности, чем выпущенная десятилетием ранее. Вместо фонарей в дверях появились дешевые катафоты. Это удобно, но не так красиво.
Задние барабанные тормоза пришли от «пятерки» на ВАЗ 2106, а колпаки остались, как и козырьки между бамперами и кузовом для защиты от грязи. В начале 90-х постоянно стал гореть индикатор стояночного тормоза, хотя до этого при выжимании стояночного тормоза включалось реле, заставляющее мигать лампу.
На протяжении всей своей истории машина была упрощена и удешевлена в производстве. Даже молдинги пытались убрать, хотя они были своеобразной чертой «шестерки». Однако их быстро вернули на место. К концу 90-х автомобиль ВАЗ 2106 сильно изменился, из него исчезла большая часть хромированных деталей, так как они были очень дорогими в производстве.
Стали использовать только инерционные ремни безопасности, а руль взяли от более современных модификаций автомобиля ВАЗ 2105. Даже электростеклоподъемники можно было заказать по желанию: они устанавливались с завода. В 2000 году история модели продолжилась на «ИЖ-Авто». Именно в эти годы, последние для «шестерки», были упразднены абсолютно все хромированные детали: решетка радиатора и ободки на задних фонарях. Цены на автомобили продолжали расти, хотя качество автомобиля стало заметно хуже.
Двигатель ВАЗ 2106 используется в малолитражных автомобилях. Выпускается Волжским автомобильным заводом с 1976 года.
Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распределительного вала.
Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.
Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде распыления.
Данные двигатели подлежат капитальному ремонту и дополнительной настройке. Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ВАЗ 2106 и заменить его.
Технические характеристики
Можно выделить следующие основные характеристики двигателей ВАЗ 2106:
| ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
|---|---|
| Материал блока цилиндров | чугун |
| Система питания | Карбюратор/форсунка |
| Тип А | встроенный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Ход поршня | 80 мм |
| Диаметр цилиндра | 79 мм |
| Степень сжатия, атм | 8,5 |
| Объем, см3 | 1569 |
Мощность, л. с. при 5400 об/мин | 75 |
| Крутящий момент, Нм при 3000 об/мин | 116 |
| Топливо | АИ 92 |
| Расход топлива на 100 км, л | |
| — город | 10,3 |
| — гусеница | 7,4 |
| — смешанные | 10 |
| Расход масла на 1000 км, г | 700 |
| Габаритные размеры (ДхШхВ), мм | 565x541x665 |
| Масса, кг | 121 |
| Типы масла | 5W-30, 5W-40, 10W-40, 15W-40 |
| Объем масла, л | 3,75 |
| При замене заполнить, л | 3,5 |
| Ресурс двигателя, км | |
| 1. По заводу | 125000 |
| 2. Фактически | 200 000 |
| Тюнинг (потенциальный/без потери ресурса), л/с | 200/80 |
| Свечи | А17ДВР, А17ДВ-10, ФЭ65ЦПР |
| На какие автомобили устанавливается | ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074 |
Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.
Из технических характеристик видно, что представленная конструкция мотора была значительно усовершенствована и доработана инженерами.
Отличительные особенности двигателя ВАЗ 2106
Двигатель ВАЗ 2106 является достаточно удачной доработкой предыдущей версии двигателя, при создании которой использовались современные технологии.
Производители поставили перед собой задачу улучшить готовую деталь любыми способами:
- Мощность увеличена за счет полного полезного объема двигателя. Особое внимание было уделено усовершенствованию цилиндра.
- Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Кроме диаметра, представленная конструкция мотора больше не имеет каких-либо отличительных признаков.
- В процессе производства специалисты присваивают каждому цилиндру свой собственный класс. На сегодняшний день насчитывается около пяти предметов, отличающихся на один миллиметр. Им присвоены следующие обозначения — A, B, C, D и E. Условный класс мотора вы можете увидеть внизу базы.
- Основная головка мотоблока с обозначением 21011-1005011-10 оставлена без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
- Абсолютно все стандартные и общепринятые поршни имеют много схожих между собой характеристик. Представленный двигатель оснащен поршнями от двигателя 21011, где номинальный диаметр 79миллиметры.
- Новая модель мотора имеет цилиндрические отверстия, а объемы улучшены в несколько раз. В процессе работы на каждом отдельном участке абсолютно все поршни будут нагреваться постепенно и равномерно. Так удалось компенсировать возможные термические деформации. Также производители разместили в бобышках поршней термопласты из качественной стали.
Условный класс мотора вы можете увидеть внизу базы. Как увеличить мощность двигателя ВАЗ 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть двигателя? Необходимо обратить внимание на наличие отверстия, которое предназначено только для поршневых пальцев.
Техническое обслуживание двигателя ваз 2106
Для выявления всех возможных проблем в автомобиле необходимо провести тщательную диагностику всей конструкции. Мастер и специалист смогут задавать параметры работы в каждом отдельном механизме всей системы.
Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Для получения точных оценок необходимо провести подробные исследования силовой нагрузки. Также особое внимание уделяется всем компонентам системы.
Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода. Более опытные водители смогут приобрести специальную книгу в виде мануала, которая продается в любом автомагазине.
Для разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.
Популярные поломки двигателя
- Несвоевременная замена масла или использование более низкого качества приводит к тому, что после пробега в 6 тыс. км диаметры цилиндров могут увеличиваться примерно на 0,15 мм.
- Повышенный износ распределительного вала
- ваз 2106. Самым популярным решением проблемы является регулировка клапанов. Еще причиной может быть детонация, это связано с низкооктановым топливом, нагаром в камере сгорания и неправильной установкой зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то стук может быть и из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
- Если стук исходит снизу мотора и при этом наблюдается падение давления масла, это означает поломку коренных подшипников. В этом случае необходимо заглушить двигатель и буксиром отправить автомобиль на СТО.
- Если стук похож на писк, надо проверить успокоитель и натяжитель цепи ГРМ, если гремит со стуком — подшипник помпы.
- Если вдруг у вас заглох двигатель на ходу, в первую очередь проверьте блок питания или систему зажигания.
- Если глохнет на холостых и при этом холостой ход регулируется нормально, попробуйте отрегулировать воздушную заслонку.
- Почему мотор троит? Одна из причин: неправильно отрегулированы клапана, либо они просто прогорели, вышла из строя прокладка ГБЦ (кроме того, об этом будут свидетельствовать скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам относят низкооктановый бензин и неправильно отрегулированный карбюратор.
- Вибрация двигателя. Первая причина – износ подушки. Другие — дисбаланс коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем проблему там.
км диаметры цилиндров могут увеличиваться примерно на 0,15 мм.
Особенности капитального ремонта двигателя автомобиля ВАЗ 2106
Перед проведением капитального ремонта необходимо провести демонтажные работы. Для проведения этого этапа капитального ремонта используются специальные слесарно-измерительные инструменты.
Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами.
Порядок выполнения подготовительных работ:
- Откручивание креплений, расположенных на раме.
- Ослабление хомута бензонасоса, а так же демонтаж изделия.
- Вытягивание распорных пластин возле бензонасоса.
- Отсоединение проводов от каждой свечи зажигания.
- Прижимная пластина снята.
- Демонтажные работы в распределителе.
- Откручивание креплений на генераторе.
Для демонтажа крышки ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.
Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда самостоятельно определить, в какой именно части мотора ВАЗ 2106 стук, практически невозможно. Разборка пальцев требует особого подхода и тщательной диагностики.
Тюнинг
Тюнинг двигателя 2106 возможен, потому что это классический двигатель.
Благодаря этой возможности вы можете пробивать каналы, полировать впускные коллекторы, подбирать карбюратор, распредвал, разбирать шестерни, дорабатывать впуск, растачивать блоки цилиндров, выбирать оптимальные варианты поршневой системы, коленчатого вала и шатуна.
Такую работу как тюнинг двигателя ВАЗ 2106 лучше всего доверить квалифицированным специалистам, ведь это серьезная доработка двигателя.
Многие автолюбители хотят сделать собственную машину мощнее, поэтому прибегают к этой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить конкретные детали заводского изготовления на более качественные. Это включает в себя клапан, шатун или поршни.
В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. Во время наддува необходимо учитывать компрессию и степень сжатия двигателя.
Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.
Тюнинг своими руками в гараже
Когда человек решил сделать тюнинг своими руками, то нужно:
- Обязательно сначала проверьте проводку, которая сделана из силикона. Практически во всех случаях он требует срочной замены. Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
- Перед установкой убедитесь, что батарея и генератор имеют достаточную энергию и мощность.
- Для увеличения мощности двигателя необходимо заменить заводской генератор и переработать систему зажигания.
- Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы. Не каждый сможет правильно собрать двигатель и учесть все тонкости.
Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.Какое масло выбрать и как правильно заменить
Широкий и разнообразный выбор синтетических и минеральных масел. Отличаются они тем, что последний способен смывать с мотора все лишние и ненужные отложения.
А вот в автомобилях этой марки запчасти изготавливаются из нитрилового каучука, который может растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые.
Они будут работать с любым синтетическим маслом.
После замены всех комплектующих можно переходить на синтетический аналог масла.
Замена масла в двигателе ВАЗ 2106 осуществляется самостоятельно или на СТО, где мастера просто сливают старое минеральное масло и заливают новое; или специальное моющее средство для стирки (в случае сильно загрязненных деталей).
В последнем случае двигатель 2106 будет работать десять минут, чтобы залитая жидкость смогла вымыть все остаточные отложения от использования устаревшего минерального масла.
Важно:
- Этот процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
- В противном случае можно столкнуться с закупоркой масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания. В противном случае такое вмешательство приведет к повреждению мотора.
- Если автомобиль находится в эксплуатации достаточно длительное время, то на вкладышах и прокладках образуются нагары. Возможно, забиты отверстия в сальниках и прокладках головки блока цилиндров.
- Особое внимание следует уделить общему состоянию всех внутренних деталей, в частности проверить сальники и прокладки.
- При избыточном давлении в системе при засорении подающей трубки можно ожидать утечки масла.
- Поэтому для замены масла нужно покупать его качественную марку, проверенную не одним десятком лет.
Возможно, забиты отверстия в сальниках и прокладках головки блока цилиндров.На какие автомобили можно установить двигатель 2106
Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»
На СТО все клиенты получат необходимые рекомендации и консультации квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.
ВАЗ 2106: описание, характеристики, тест-драйв
ВАЗ-2106 начал сходить с конвейера в 1976 году. Этот автомобиль стал результатом глубокой модернизации ВАЗ-2103.
Изменилась передняя часть автомобиля — уменьшилось количество хромированных деталей и одновременно увеличилось количество пластиковых деталей.
Изменился жир — стало намного удобнее. Изменились обшивки дверей, а также сиденья имеют возможность регулировки подголовников по высоте.
Автомобиль получил самый известный двигатель «шестерки», объемом 1600 кубических сантиметров, мощностью 80 л.с. Автомобиль стал одним из самых динамичных на дорогах СССР, он позволял развивать скорость до 150 км/ч, при разгоне – 100 км/ч за 16 секунд.
Конечно, сегодня такую динамику явно не считают достаточной, особенно в городских условиях, когда вокруг много современных и мощных иномарок, но тогда, в 70-х, этой динамики хватало, чтобы быть королем дорог.
С 1998 года автомобиль выпускается в Сызрани, а с 2002 года в Ижевске. В 2006 году автомобиль ВАЗ 2106 был снят с производства. За 30 лет производства этой модели было выпущено более 4 300 000 штук.
Даже после появления в 1984 году более современных автомобилей ВАЗ-2108 популярность «шестерки» была значительна. Этому способствовал достаточно комфортный салон, динамичный двигатель, современный по тем временам внешний вид и достаточно низкий уровень шума в салоне.
салон во время движения. езда на шашке, и амортизаторы очень хорошо поработали над созданием мягкого хода.
В 1979 году начали выпускаться модели с двигателем ВАЗ-2105 мощностью 71 л.с. и двигатель от ВАЗ 2101, мощностью 64 л.с. Такие модификации было труднее продать на вторичном рынке – они не пользовались спросом, но в условиях дефицита автомобилей в 80-е годы новые машины быстро нашли своего покупателя.
В течение всего периода производства модели в нее постоянно планомерно вносились улучшения, которые касались как шасси, так и салона.
Так, с 1980 года на машины стали устанавливать новый карбюратор Озон.
С 1986 года устанавливались задние тормоза от ВАЗ-2105, коробка передач тоже устанавливалась от этой же модели. А мелких доработок и замен было несколько десятков.
Сегодня на вторичном рынке автомобиль в зависимости от года выпуска стоит около 2500 долларов. Он пользуется спросом, хотя и не таким большим, как в 90-х. Покупают машину для эксплуатации в основном в сельской местности.
Модификации ВАЗ 2106:
ВАЗ-21060 — базовая модель, объем двигателя 1600 куб.см;
ВАЗ-2106 «Турист» — пикап со встроенным тентом в кузове, изготовленный по заказу техуправления;
ВАЗ-21061 — Двигатель от ВАЗ-2103, рабочий объем 1500 куб.см. см.;
ВАЗ-21062 — Экспортный вариант ВАЗ-2106 с правым рулем;
ВАЗ-21063 — двигатель рабочим объемом 1300 куб.см от ВАЗ 21011, карбюратор «Озон» 2105-1107010-20;
ВАЗ-21064 — экспортный вариант ВАЗ-21061;
ВАЗ-21065 — двигатель 1500 куб.см;
ВАЗ-21065-01 — двигатель 1500 куб.см, электростеклоподъемники передних дверей;
ВАЗ-21066 — Экспортный вариант ВАЗ-21063 с правым рулем;
ВАЗ-21067 — ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3;
ВАЗ-21067-20 — опытный, с инжекторным двигателем 2106, рабочим объемом 1600 куб.см. см;
ВАЗ-21068 — выпускался как носитель агрегатов в период доводки новых двигателей ВАЗ-2108 и ВАЗ-21083;
ВАЗ-21069 — с роторным двигателем мощностью 140 л.
с.;
Технические характеристики ВАЗ-2106:
с.
