Генератор зч. Простой генератор звуковых частот: устройство, принцип работы, сборка

Как работает простой генератор звуковых частот. Из каких основных узлов состоит генератор ЗЧ. Какие детали нужны для сборки генератора звуковой частоты. На что обратить внимание при настройке генератора ЗЧ.

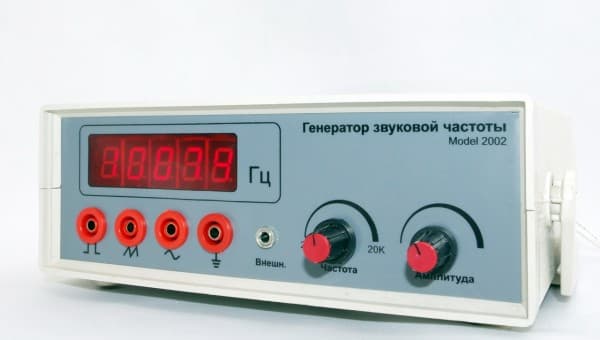

Что такое генератор звуковых частот и для чего он нужен

Генератор звуковых частот (ЗЧ) — это электронное устройство, вырабатывающее электрические колебания в диапазоне слышимых человеком частот (обычно от 20 Гц до 20 кГц). Такой прибор является незаменимым инструментом для радиолюбителей и специалистов, работающих с аудиотехникой.

Основные области применения генератора ЗЧ:

• Настройка и проверка усилителей низкой частоты
• Измерение амплитудно-частотных характеристик аудиоустройств
• Определение коэффициента усиления усилителей
• Модуляция высокочастотных сигналов при настройке радиоприемников
• Тестирование акустических систем

Простой генератор ЗЧ позволяет получить синусоидальный сигнал регулируемой частоты и амплитуды, что дает возможность проводить различные измерения и настройку аудиоаппаратуры.

Принцип работы генератора звуковых частот

В основе работы большинства генераторов ЗЧ лежит принцип положительной обратной связи. Рассмотрим типовую схему простого RC-генератора на основе моста Вина:

1. Усилитель генерирует сигнал, часть которого через цепь обратной связи подается на его вход
2. Частотно-избирательная цепь (мост Вина) выделяет сигнал определенной частоты
3. Этот сигнал усиливается и снова поступает на вход
4. Процесс повторяется, поддерживая незатухающие колебания заданной частоты

Частота генерируемого сигнала определяется параметрами частотозадающей цепи — в данном случае элементами моста Вина. Изменяя эти параметры, можно регулировать частоту выходного сигнала генератора.

Основные узлы генератора звуковых частот

Типичный простой генератор ЗЧ состоит из следующих основных функциональных узлов:

1. Задающий генератор — формирует сигнал нужной частоты
2. Усилитель — усиливает сигнал до требуемой амплитуды
3. Цепь стабилизации амплитуды — поддерживает постоянный уровень выходного сигнала
4. Выходной аттенюатор — позволяет плавно регулировать выходное напряжение
5. Блок питания — обеспечивает устройство необходимыми напряжениями

В качестве задающего генератора часто используется RC-генератор на основе моста Вина. Он позволяет получить синусоидальный сигнал с малыми искажениями и обеспечивает широкий диапазон перестройки частоты.

Схема простого генератора звуковых частот

Рассмотрим принципиальную схему простого генератора ЗЧ на основе операционного усилителя:

[Здесь должно быть изображение схемы генератора]

Основные элементы схемы:

• DA1 — операционный усилитель, являющийся основой генератора
• R1-R4, C1-C2 — элементы моста Вина, задающие частоту колебаний
• VT1 — транзистор в цепи стабилизации амплитуды
• R7 — регулятор выходного напряжения

Частота генерируемого сигнала определяется формулой:

f = 1 / (2π * √(R1*R3*C1*C2))

Изменяя номиналы резисторов R1, R3 или конденсаторов C1, C2, можно регулировать частоту выходного сигнала генератора.

Детали, необходимые для сборки генератора ЗЧ

Для сборки простого генератора звуковых частот понадобятся следующие основные компоненты:

• Операционный усилитель (например, LM358 или аналог)
• Резисторы: 10 кОм — 2 шт, 1 кОм — 2 шт, 100 кОм — 1 шт
• Конденсаторы: 10 нФ — 2 шт
• Транзистор КТ315 или аналогичный
• Переменный резистор 10 кОм
• Печатная плата или макетная доска
• Источник питания 9-12 В

При выборе компонентов важно обратить внимание на их точность и стабильность параметров, особенно для элементов частотозадающей цепи. Это позволит получить более стабильный по частоте и амплитуде выходной сигнал.

Особенности настройки генератора звуковых частот

После сборки генератора ЗЧ необходимо провести его настройку для получения качественного выходного сигнала. Основные этапы настройки:

1. Проверка работоспособности схемы — наличие колебаний на выходе
2. Настройка стабилизации амплитуды подбором резистора в цепи транзистора
3. Проверка формы сигнала осциллографом, устранение искажений
4. Калибровка частоты с помощью частотомера
5. Настройка выходного аттенюатора

При настройке важно добиться минимальных искажений синусоидального сигнала и стабильной амплитуды во всем диапазоне частот. Это позволит использовать генератор для точных измерений.

Применение генератора ЗЧ на практике

Собранный генератор звуковых частот можно применять для различных практических задач:

• Проверка работоспособности усилителей и акустических систем
• Измерение амплитудно-частотных характеристик аудиоустройств
• Настройка фильтров и эквалайзеров
• Поиск резонансных частот акустических систем
• Модуляция сигналов при настройке радиоприемников

Например, для снятия АЧХ усилителя нужно подавать на его вход сигналы разной частоты от генератора ЗЧ и измерять уровень сигнала на выходе. Это позволит построить график зависимости коэффициента усиления от частоты.

Преимущества самодельного генератора ЗЧ

Сборка простого генератора звуковых частот своими руками имеет ряд преимуществ:

• Низкая стоимость по сравнению с готовыми приборами
• Возможность модификации схемы под свои нужды
• Получение практических навыков в радиоэлектронике
• Лучшее понимание принципов работы генераторов
• Удовлетворение от создания рабочего прибора своими руками

При этом самодельный генератор ЗЧ по своим характеристикам может не уступать недорогим промышленным аналогам и вполне подойдет для большинства любительских применений.

Возможные проблемы при работе с генератором ЗЧ

При использовании самодельного генератора звуковых частот могут возникнуть некоторые проблемы:

• Нестабильность частоты из-за влияния температуры на компоненты
• Искажения формы сигнала при больших амплитудах
• Появление помех и наводок на высоких частотах
• Дрейф параметров при длительной работе
• Ограниченный диапазон выходных напряжений

Для устранения этих проблем рекомендуется использовать качественные компоненты, обеспечить хорошее экранирование схемы и стабильное питание. При необходимости можно доработать схему, добавив температурную компенсацию и дополнительные каскады усиления.

Генератор ЗЧ

В радиолюбительской практике трудно обойтись без генератора звуковых частот (ЗЧ). С его помощью можно не только хорошо наладить усилитель низкой частоты, но и снять амплитудно-частотную характеристику усилителя, измерить его коэффициент усиления. Генератор ЗЧ необходим также и для модуляции электрических колебаний высокой частоты, с помощью которых настраивают высокочастотные тракты радиоприемников.

Наиболее интересен для массового повторения так называемый RC-генератор, задающий узел которого выполнен по схеме моста Вина. Такой генератор прост в изготовлении, надежен в эксплуатации.

Для удобства работы с генератором диапазон частот генерируемых им колебаний разбивают на несколько поддиапазонов. Частоту колебаний внутри поддиапазона регулируют с помощью сдвоенных переменных резисторов специальной конструкции. Однако приобрести такой резистор непросто, а сделать аналогичный из двух переменных довольно сложно, так как их характеристики должны быть идентичны.

Вместо сдвоенных резисторов можно применить блок сдвоенных конденсаторов переменной емкости, которые используются в радиоприемниках для настройки на станцию. Технические характеристики генератора от такой замены не станут хуже, а количество конденсаторов в приборе уменьшится благодаря тому, что RC-цепочки обратной связи задающего узла будут состоять из двух переменных конденсаторов и подключаемых к ним при переключении поддиапазонов постоянных резисторов.

Рис. 1

Принципиальная схема генератора показана на рисунке. Генератор вырабатывает электрические колебания синусоидальной формы частотой от 25 Гц до 25 кГц. Весь диапазон разбит на три поддиапазона: 25…250 Гц; 0,25…2,5 кГц; 2,5…25 кГц. Максимальное напряжение сигнала на выходе прибора — 1,5 В. Коэффициент нелинейных искажений формы сигнала — около 0,3%.

Задающий узел генератора выполнен на операционном усилителе DA1, с выхода которого сигнал поступает на вход эмиттерного повторителя на транзисторе VT2.

В генераторе мост Вина применяется в цепи обратной связи операционного усилителя. Плечи моста образуют цепь положительной обратной связи, которая состоит из последовательного (С3.2, R9) и параллельного (С3.1, R3) RC-контуров, и цепь отрицательной обратной связи (ООС) — детали VT1, R7, R12.

Амплитуду колебаний на выходе усилителя регулируют подстроенным резистором R7. Транзистор VT1, включенный по схеме электрически регулируемого резистора, стабилизирует напряжение на выходе генератора. Это происходит следующим образом.

При изменении амплитуды выходного сигнала напряжение с выхода эмиттерного повторителя через цепочку VD1R8 поступает на затвор полевого транзистора VT1 и регулирует сопротивление канала исток-сток транзистора. Изменение сопротивления канала приводит к изменению глубины ООС и, как следствие, к изменению коэффициента усиления усилителя DA1. Например, при увеличении амплитуды сигнала напряжение на затворе возрастет. Транзистор VT1 начнет закрываться, сопротивление его канала увеличится и увеличится коэффициент ООС: напряжение на выходе генератора уменьшится.

При уменьшении амплитуды сигнала напряжение на затворе транзистора тоже уменьшится, что приведет к снижению значения ООС и росту амплитуды сигнала.

Напряжение на выходе генератора регулируют плавно переменным резистором R14. Максимальное напряжение снимают с цепочки R15R16 («Выход 1:1»), а уменьшенное в 10 раз — с резистора R16 («Выход 1:10»).

При подключении к генератору нагрузки необходимо, чтобы ее сопротивление было не менее 1 кОм.

Детали генератора, кроме блока переменных конденсаторов, переключателя SA1 и переменного резистора R14, монтируют на печатной плате из фольгированного текстолита.

В приборе можно применить транзисторы КП303В (VT1), КТ603А, КТ603В, КТ603Г, КТ608А, КТ608Б, КТ815А — КТ815Г (VT2), диоды Д220, Д223, КД521А -КД521Д, КД522А, КД522Б.

Блок переменных конденсаторов может быть от любого радиоприемника, в частности от «Селги». Если минимальное значение емкости переменного конденсатора будет меньше 15 пФ, необходимо установить дополнительные конденсаторы емкостью 10. ..15 пФ. Их подключают параллельно каждой секции конденсатора С3. Ручка, надеваемая на блок конденсаторов, должна быть из изоляционного материала.

Резисторы R3, R9 (МЛТ) составлены из нескольких соединенных последовательно резисторов меньшего номинала.

Наладку генератора начинают с того, что конденсатор С3 устанавливают в среднее положение, а переменный резистор R14 — в верхнее по схеме положение.

Регулировкой подстроенного резистора R7 добиваются, чтобы напряжение сигнала на выходе генератора (гнездо «Выход 1:1») было примерно 1…1.5 В. Напряжение контролируют с помощью осциллографа, который подключают к гнезду «Выход 1:1». При регулировке напряжения необходимо следить за тем, чтобы нелинейные искажения наблюдаемого на экране осциллографа сигнала были минимальными.

При переключении с одного поддиапазона на другой напряжение на выходе генератора должно быть стабильным.

После этого приступают к градуировке шкалы генератора. Для этого переключатель SA1 переводят на первый поддиапазон и к гнезду «Выход 1:1» подключают частотомер либо осциллограф. С помощью этих приборов контролируют частоту колебаний.

Переменный конденсатор переводят в положение, в котором значение его емкости максимально (желательно, чтобы это было крайнее левое положение). При этом частота генерируемых колебаний должна равняться 25 Гц.

Если действительное значение частоты, контролируемой частотомером или осциллографом, не равно 25 Гц, необходимо либо регулировкой переменного конденсатора С3 (в случае, если частота колебаний меньше 25 Гц), либо подборкой резистора R3 (при частоте колебаний больше 25 Гц) добиться, чтобы значение генерируемых колебаний соответствовало заданному.

Положение ручки переменного конденсатора, при котором частота равна 25 Гц, отмечают на шкале прибора.

Затем уменьшают емкость конденсатора С3 до значения, при котором частота колебаний равна 35 Гц. Эту точку также отмечают на шкале прибора. Снова изменяют емкость конденсатора С3 до значения, при котором частота равна 45 Гц. И отмечают эту точку. И так — до значения частоты 250 Гц.

Когда шкала первого поддиапазона будет отградуирована, переключатель SA1 переводят на второй поддиапазон и приступают к градуировке шкалы второго поддиапазона. Для этого указатель конденсатора С3 совмещают с крайней левой отметкой шкалы и подборкой резистора R4 добиваются, чтобы значение частоты в этой точке было равно 250 Гц. Затем совмещают указатель конденсатора с крайней правой отметкой шкалы и подборкой резистора R10 добиваются, чтобы в этой точке частота колебаний равнялась 2,5 кГц.

Аналогично подборкой резисторов R5, R11 калибруют шкалу третьего поддиапазона.

Питают генератор от стабилизированного источника постоянного напряжения 12…15 В, рассчитанного на ток нагрузки 20…30 мА.

Автор: И.НЕЧАЕВ, г.Курск, Источник: Радио №4, 1994 г., стр.28

Генератор звуковой и радиочастоты (ЗЧ и РЧ)

Простой генератор сигналов звуковой частоты (ЗЧ) — радиочастоты (РЧ) объединяет два генератора для налаживания и проверки радиоаппаратуры. Принципиальная схема универсального генератора сигналов звуковой и радиочастоты представлена на рисунке 1.

Основные параметры генератора:

• Диапазон генерируемых колебаний ЗЧ — от 26 Гц до 400 кГц;
• Диапазон генерируемых колебаний РЧ — от 140 кГц до 12 МГц;
• Максимальная амплитуда выходного сигнала ЗЧ, В ….. 2;
• Максимальная амплитуда выходного сигнала РЧ, В ….. 0,2;
• Коэффициент гармоник ЗЧ колебаний, % ….. 1,5;
• Неравномерность частотной характеристики ЗЧ колебаний, дБ ….. 3;
• Напряжение питания, В ….. 12;
• Глубина модуляции РЧ колебаний, %….. 0 — 70.

Генератор низкой частоты

Генератор низкой частоты вырабатывает синусоидальный сигнал в диапазоне от 26 Гц до 400 кГц, который разделен на пять поддиапазонов (26…240, 200…1500 Гц: 1.3…10, 9…60, 56…400 кГц). Максимальная амплитуда выходного сигнала 2 В.

Генератор ЗЧ собран на транзисторах V1, V3 и микросхеме А1. С резистора R16 сигнал ЗЧ поступает на выходной аттенюатор (R18—R22) и на измерительный прибор Р1. Транзистор V2 служит для стабилизации амплитуды выходного напряжения.

Выходной сигнал с эмиттера транзистора V3 выпрямляется диодами V4, V5 и постоянное напряжение, пропорциональное амплитуде выходного сигнала, подается на затвор транзистора V2, выполняющего функцию переменного сопротивления. Если, например, увеличилась амплитуда выходного напряжения, возрастает и положительное напряжение на затворе V2.

Динамическое сопротивление канала транзистора также увеличивается, что приведет к росту коэффициента ООС в микросхеме А1; при этом коэффициент усиления последней уменьшится, а амплитуда выходного сигнала останется прежней. Подстроечным резистором R12 устанавливают оптимальный коэффициент передачи.

Рис. 1. Принципиальная схема универсального генератора сигналов звуковой (ЗЧ) и радиочастоты (РЧ).

Генератор высокой частоты

Генератор высокой частоты вырабатывает синусоидальный сигнал в диапазоне от 140 кГц до 12 МГц (поддиапазоны 140…340, 330…1000 кГц, 1. ..2,8,2,7…12МГц).

Генератор РЧ выполнен на транзисторах V11—V12. Диапазон генерируемых частот изменяют, переключая катушки индуктивности L1—L4 — ступенчато и плавно внутри каждого поддиапазона — конденсатором С14.

С резистора R35 напряжение ВЧ поступает на выпрямитель (V13, V14) и через резистор R37 — на измерительный прибор Р1. Модулятор собран на транзисторе V10.

Детали иконструкция

Катушки генератора РЧ намотаны на каркасах от контуров ПЧ телевизора «Старт-3» с карбонильными подстроечниками. Диаметр каркасов 8 мм, длина намотки (провод ПЭВ-1) 20 мм (L7, L2), 10 мм (L3)H катушку L4 наматывают виток к витку. Намоточные данные катушек приведены в таблице 1.

Обозначение на схеме	Число витков	Провод
L1	200+390	ПЭВ-1 0,12
L2	74+146	ПЭВ-1 0,15
L3	28+54	ПЭВ-1 0. 23
L4	10+21	ПЭВ-1 0,35

Таблица 1. Намоточные данные катушек универсального генератора сигналов.

Вместо транзистора КП103Л можно применить КП102Е. Эта замена может даже несколько улучшить параметры генератора.

Налаживание генератора ЗЧ

Налаживание генератора НЧ начинают с подбора резистора R11. Для этого размыкают цепь R12, R13. Высокоомным вольтметром измеряют напряжение на входе микросхемы А1 (вывод 4). Затем, подбирая резистор R11 в пределах от 300 Ом до 1,5 кОм, добиваются такого же напряжения на истоке транзистора V1.

Если этого не удается сделать, следует подобрать транзистор V1. (Может получиться так, что подобрать такой транзистор не удастся, тогда следует развязать по постоянному току вход микросхемы с истоком транзистора V1, включив в разрыв цепи конденсатор емкостью 50 мкФ.)

Восстановив разомкнутую цепь, изменяют сопротивление резистора R12 так, чтобы получить на выходе генератора сигнал без искажений, контролируя его форму по осциллографу. При дальнейшем уменьшении сопротивления этого резистора должно наступить симметричное ограничение сигнала.

Установив амплитуду выходного сигнала около 2 В и подобрав необходимое сопротивление резистора R17 в цепи PU1, налаживание генератора НЧ считают законченным.

Налаживание генератора ВЧ

Налаживание генератора ВЧ начинают с модулирующего каскада. Подбирая резистор R23, устанавливают на коллекторе транзистора V10 напряжение 6,2 В. Налаживание задающего генератора состоит в подборе резистора R31 в цепи положительной обратной связи.

При этом по осциллографу контролируют форму выходного сигнала. Делают это на низкочастотном поддиапазоне. Если позволяют параметры осциллографа, проверку делают и на других частотных поддиапазонах. Затем подбирают резистор R37 в цепи измерительного прибора.

Автор: В. Угоров. Источник: Борноволоков Э. П., Фролов В. В. — Радиолюбительские схемы.
