Что такое генераторы импульсов. Какие бывают виды генераторов импульсов. Каковы основные характеристики генераторов импульсов. Для чего применяются генераторы импульсов в различных областях. Как выбрать подходящий генератор импульсов для конкретных задач.
Что такое генераторы импульсов и как они работают
Генератор импульсов — это электронное устройство, предназначенное для формирования импульсных сигналов с заданными параметрами. Принцип работы генератора импульсов основан на быстром переключении выходного напряжения между двумя уровнями.
Основные компоненты генератора импульсов включают:
- Задающий генератор — формирует опорную частоту
- Формирователь импульсов — преобразует синусоидальный сигнал в прямоугольные импульсы
- Усилитель — усиливает сформированные импульсы
- Блок управления — задает параметры выходных импульсов
Современные цифровые генераторы импульсов используют прямой цифровой синтез для формирования выходного сигнала с высокой точностью.
Основные виды генераторов импульсов
Генераторы импульсов можно классифицировать по нескольким признакам:
По принципу работы:
- Аналоговые — формируют импульсы на основе RC-цепей
- Цифровые — используют цифровой синтез сигналов
По количеству каналов:
- Одноканальные
- Многоканальные (2, 4, 8 и более каналов)
По типу выходных импульсов:
- Генераторы прямоугольных импульсов
- Генераторы треугольных импульсов

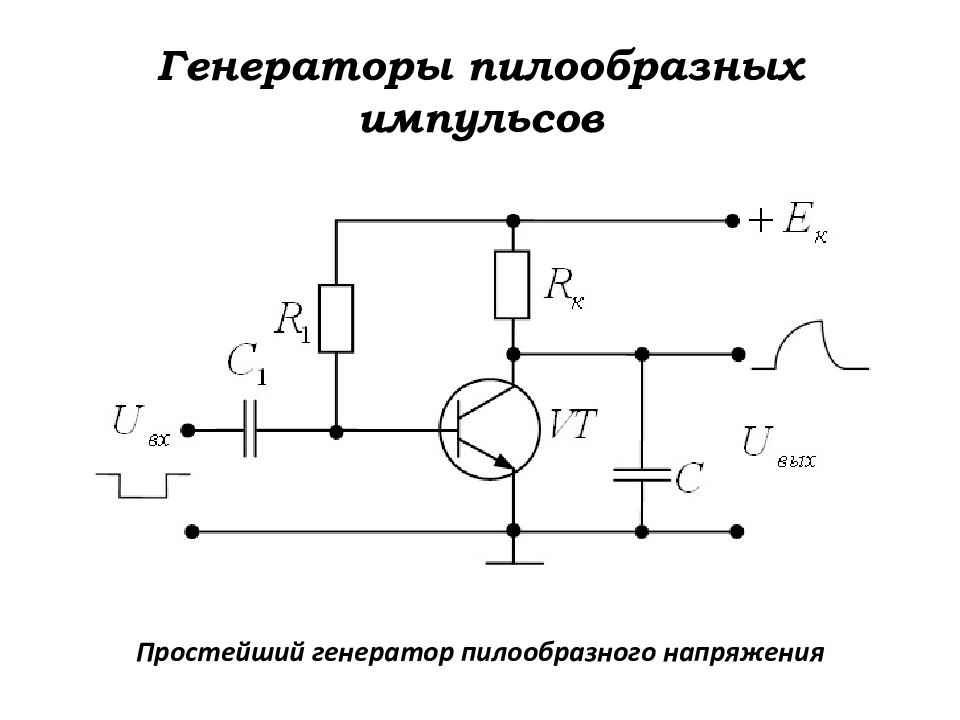

- Генераторы пилообразных импульсов
- Генераторы синусоидальных импульсов
Наиболее распространены генераторы прямоугольных импульсов, позволяющие формировать сигналы с крутыми фронтами.
Ключевые характеристики генераторов импульсов
При выборе генератора импульсов необходимо учитывать следующие основные параметры:
Частотные характеристики:
- Диапазон частот — определяет минимальную и максимальную частоту следования импульсов
- Разрешение по частоте — минимальный шаг изменения частоты
- Стабильность частоты — отклонение частоты от заданного значения
Временные характеристики:
- Длительность импульсов — время нахождения сигнала в высоком состоянии
- Время нарастания и спада — длительность фронтов импульса
- Джиттер — нестабильность положения фронтов импульсов
Амплитудные характеристики:
- Амплитуда импульсов — размах выходного сигнала
- Выходное сопротивление — согласование с нагрузкой
- Максимальный выходной ток — нагрузочная способность
Важными параметрами также являются количество каналов, возможность синхронизации, наличие модуляции и другие функциональные возможности.
Применение генераторов импульсов в различных областях
Генераторы импульсов находят широкое применение в самых разных сферах:
Электроника и радиотехника:
- Тестирование и отладка цифровых схем
- Измерение параметров электронных компонентов
- Имитация сигналов датчиков и сенсоров
Телекоммуникации:
- Тестирование каналов связи
- Моделирование цифровых потоков данных
- Измерение параметров оптических линий
Медицина:
- Электрофизиологические исследования
- Нейростимуляция
- Ультразвуковая диагностика
Научные исследования:
- Управление лазерными системами
- Синхронизация научного оборудования
- Моделирование физических процессов
Генераторы импульсов также применяются в автомобильной электронике, системах автоматизации, при разработке источников питания и во многих других областях.
Как выбрать генератор импульсов для конкретных задач
При выборе генератора импульсов следует учитывать несколько ключевых факторов:
Требования к параметрам сигнала:
- Какая нужна частота и длительность импульсов?
- Какая требуется амплитуда и форма импульсов?
- Насколько важна стабильность параметров?
Функциональность:
- Сколько каналов необходимо?
- Нужна ли модуляция или свипирование?
- Требуется ли синхронизация с другим оборудованием?
Условия эксплуатации:
- В каких условиях будет работать прибор?
- Нужна ли портативность?
- Какие интерфейсы управления требуются?
Также важно учитывать бюджет и доступность сервисного обслуживания. Для простых задач подойдут недорогие модели, а для сложных измерений лучше выбрать профессиональные приборы известных производителей.
Обзор популярных моделей генераторов импульсов
Рассмотрим несколько распространенных моделей генераторов импульсов от ведущих производителей:
Tektronix AFG31000:
- Частота до 250 МГц
- Два независимых канала
- Сенсорный дисплей
- Встроенный секвенсор
Keysight 33600A:
- Частота до 120 МГц
- Джиттер менее 1 пс
- Модуляция и свипирование
- Интерфейсы LAN, USB, GPIB
Rigol DG4000:
- Частота до 160 МГц
- Два синхронных канала
- Гармонические сигналы до 8-го порядка
- Встроенный частотомер
Эти модели обладают широкими возможностями и подходят для большинства задач в электронике и научных исследованиях. Для специфических применений существуют узкоспециализированные генераторы импульсов.
Тенденции развития генераторов импульсов
Современные генераторы импульсов постоянно совершенствуются. Основные направления развития включают:
- Повышение частоты и уменьшение джиттера выходных сигналов
- Увеличение количества каналов и улучшение синхронизации между ними
- Расширение функциональных возможностей (сложная модуляция, свипирование и т.д.)
- Улучшение пользовательского интерфейса (сенсорные экраны, web-интерфейс)
- Интеграция с другими измерительными приборами
- Уменьшение габаритов и энергопотребления
Активно развиваются программно-определяемые генераторы на основе технологии SDR. Они позволяют формировать сложные сигналы с помощью цифровой обработки.
В будущем ожидается появление генераторов импульсов на основе фотонных технологий, что позволит значительно повысить частоту и стабильность выходных сигналов.
