Как правильно выполнить гильзовку проводов. Какие инструменты понадобятся для опрессовки кабелей. Какие виды гильз используются для соединения проводов. Каковы преимущества гильзовки перед другими методами соединения.
Что такое гильзовка проводов и зачем она нужна
Гильзовка проводов (также называемая опрессовкой) — это метод соединения или оконцевания проводов и кабелей с помощью специальных металлических гильз и обжимного инструмента. Данный способ обеспечивает надежное механическое и электрическое соединение проводников.
Основные преимущества гильзовки:
- Высокая надежность и прочность соединения
- Низкое переходное сопротивление
- Защита от окисления места соединения
- Компактность и аккуратность
- Возможность соединения проводов разного сечения
- Простота выполнения при наличии нужного инструмента
Гильзовка широко применяется при монтаже электропроводки в жилых и промышленных помещениях, в автомобильной электрике, при производстве кабельных сборок и во многих других областях.
Какие инструменты нужны для гильзовки проводов
Для качественного выполнения гильзовки проводов понадобятся следующие инструменты:
- Пресс-клещи (кримпер) — основной инструмент для обжима гильз
- Набор гильз разных размеров
- Кусачки или стриппер для зачистки изоляции
- Мультиметр для проверки качества соединения
- Маркер для маркировки проводов
Пресс-клещи бывают механические ручные и гидравлические. Для бытового применения достаточно качественных ручных клещей. Важно подобрать инструмент под используемые типы и размеры гильз.
Виды гильз для соединения проводов
Существует несколько основных видов гильз для опрессовки проводов:
- Втулочные гильзы — для оконцевания одно- и многожильных проводов

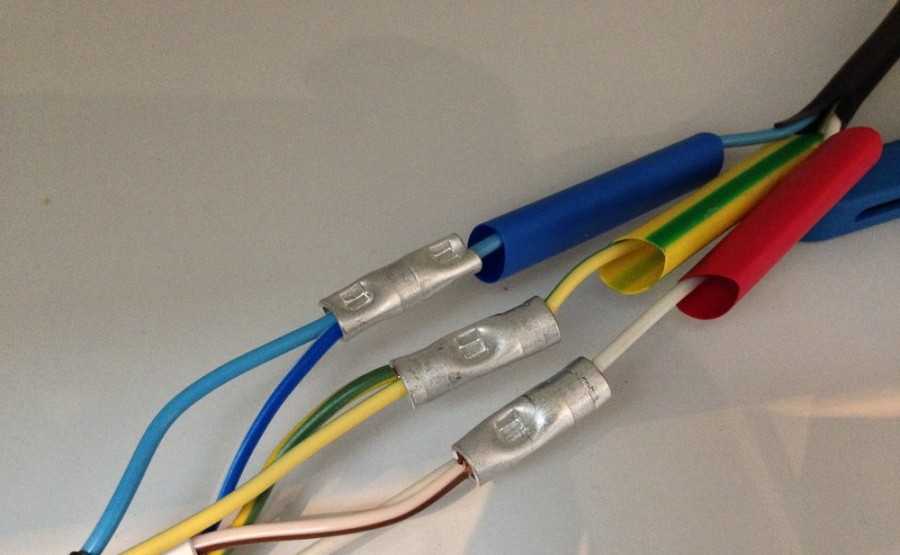

- Соединительные гильзы — для соединения двух проводов встык
- Гильзы с термоусаживаемой изоляцией
- Влагозащищенные гильзы
- Изолированные наконечники
Гильзы различаются по материалу (медь, алюминий), сечению проводов, для которых предназначены, форме обжимной части. Важно подбирать гильзы в соответствии с типом и сечением соединяемых проводов.

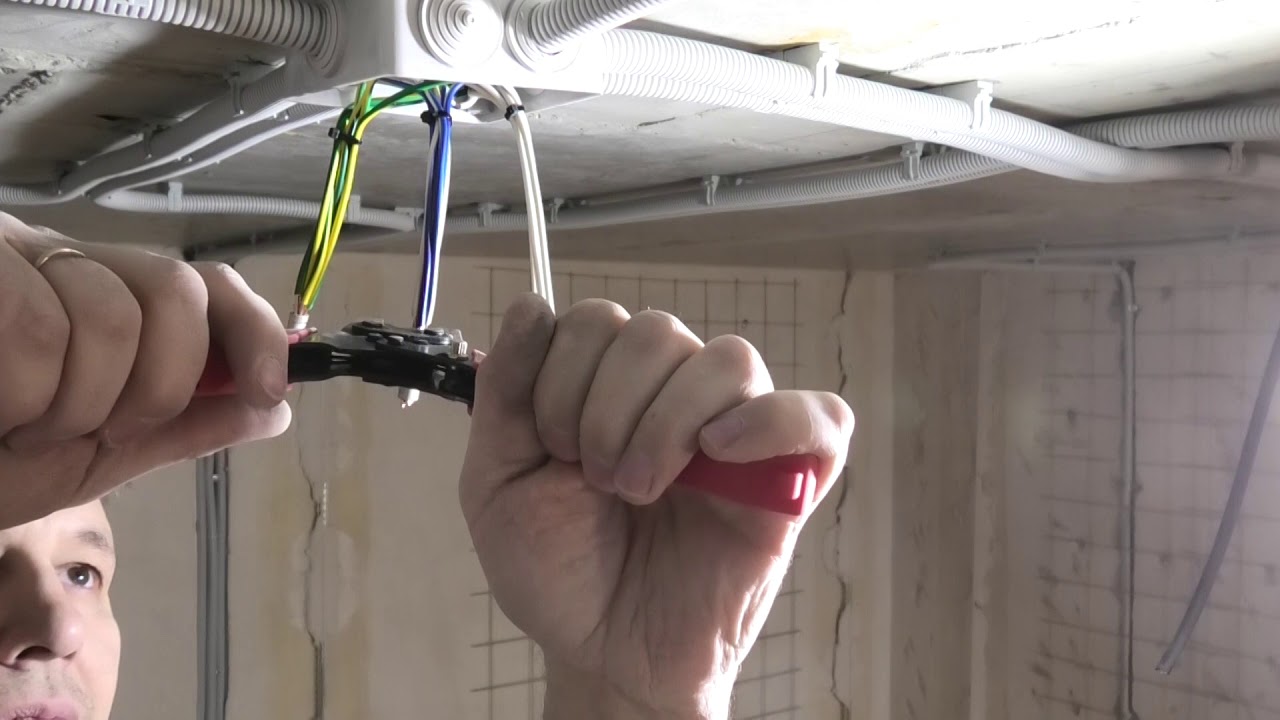

Пошаговая инструкция по гильзовке проводов
Процесс гильзовки проводов включает следующие основные этапы:
- Зачистка изоляции на концах соединяемых проводов на нужную длину
- Скручивание многожильных проводов
- Подбор подходящей гильзы по размеру
- Вставка зачищенных концов проводов в гильзу
- Обжим гильзы с помощью пресс-клещей
- Проверка качества соединения
При выполнении гильзовки важно соблюдать технологию и использовать качественные материалы и инструменты. Это обеспечит надежность и долговечность соединения.
Преимущества гильзовки перед другими методами соединения проводов
По сравнению с другими способами соединения проводов гильзовка имеет ряд существенных преимуществ:
- Более надежное механическое соединение, чем при пайке
- Меньшее переходное сопротивление по сравнению со скруткой
- Защита от окисления в отличие от открытых соединений
- Возможность соединения алюминиевых и медных проводов
- Быстрота выполнения при наличии нужного инструмента
- Высокая виброустойчивость соединения
Благодаря этим преимуществам гильзовка считается одним из лучших методов соединения проводов, особенно в ответственных электрических цепях.
Типичные ошибки при гильзовке проводов
При выполнении гильзовки проводов важно избегать распространенных ошибок:
- Использование гильз, не соответствующих сечению провода
- Недостаточная зачистка изоляции
- Неправильный выбор места обжима на гильзе
- Чрезмерное усилие при обжиме, приводящее к повреждению жил
- Использование некачественного или неподходящего инструмента
- Отсутствие проверки качества соединения после обжима
Соблюдение технологии и использование качественных материалов позволит избежать этих ошибок и обеспечить надежное соединение проводов.
Где применяется гильзовка проводов
Гильзовка проводов широко используется в различных областях:
- Монтаж электропроводки в жилых и офисных помещениях
- Производство кабельных сборок и жгутов
- Автомобильная электрика
- Промышленное электрооборудование
- Системы автоматизации и управления
- Телекоммуникационные системы
- Бытовая техника и электроника
Особенно актуально применение гильзовки в местах, подверженных вибрациям, перепадам температур, воздействию влаги и агрессивных сред.
Нормативные требования к гильзовке проводов
Выполнение гильзовки проводов регламентируется рядом нормативных документов:
- ПУЭ (Правила устройства электроустановок)
- ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные»
- СП 76.13330.2016 «Электротехнические устройства»
Согласно этим документам, соединение проводов должно обеспечивать надежный электрический контакт и необходимую механическую прочность. Гильзовка признается одним из рекомендуемых методов соединения, особенно для проводов большого сечения.
Соединение проводов и кабелей
Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.
Что говорят правила соединения проводов и кабелейБудем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок), СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).
ПУЭ-7 Глава 2.1Раздел: Электропроводки2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.
СНиП 3.05.06-853. Производство электромонтажных работ
Раздел: Электропроводки3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.
Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.
ГОСТ Р 50571.
5.52-2011.526 Электрические соединения526.2 При выборе средств соединения следует учитывать:
— материал проводника и его изоляцию;
— число и форму проводов, формирующих проводник;
— площадь поперечного сечения проводника;
— число проводников, которые будут соединены вместе.
Примечания:1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях
Развернутый комментарийМы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.
Гильза, скрутка и клемма ВагоФото и краткое описание
Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом.
Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.
Фото и краткое описание
Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы
