Гироскоп arduino. Гироскоп MPU6050 для Arduino: подключение, программирование и анализ данных — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как подключить и запрограммировать гироскоп MPU6050 к Arduino. Что такое акселерометр и гироскоп. Как получать и анализировать данные с MPU6050 на высокой частоте. Как калибровать и смещать показания датчика.

Содержание

Что такое MPU6050 и зачем он нужен

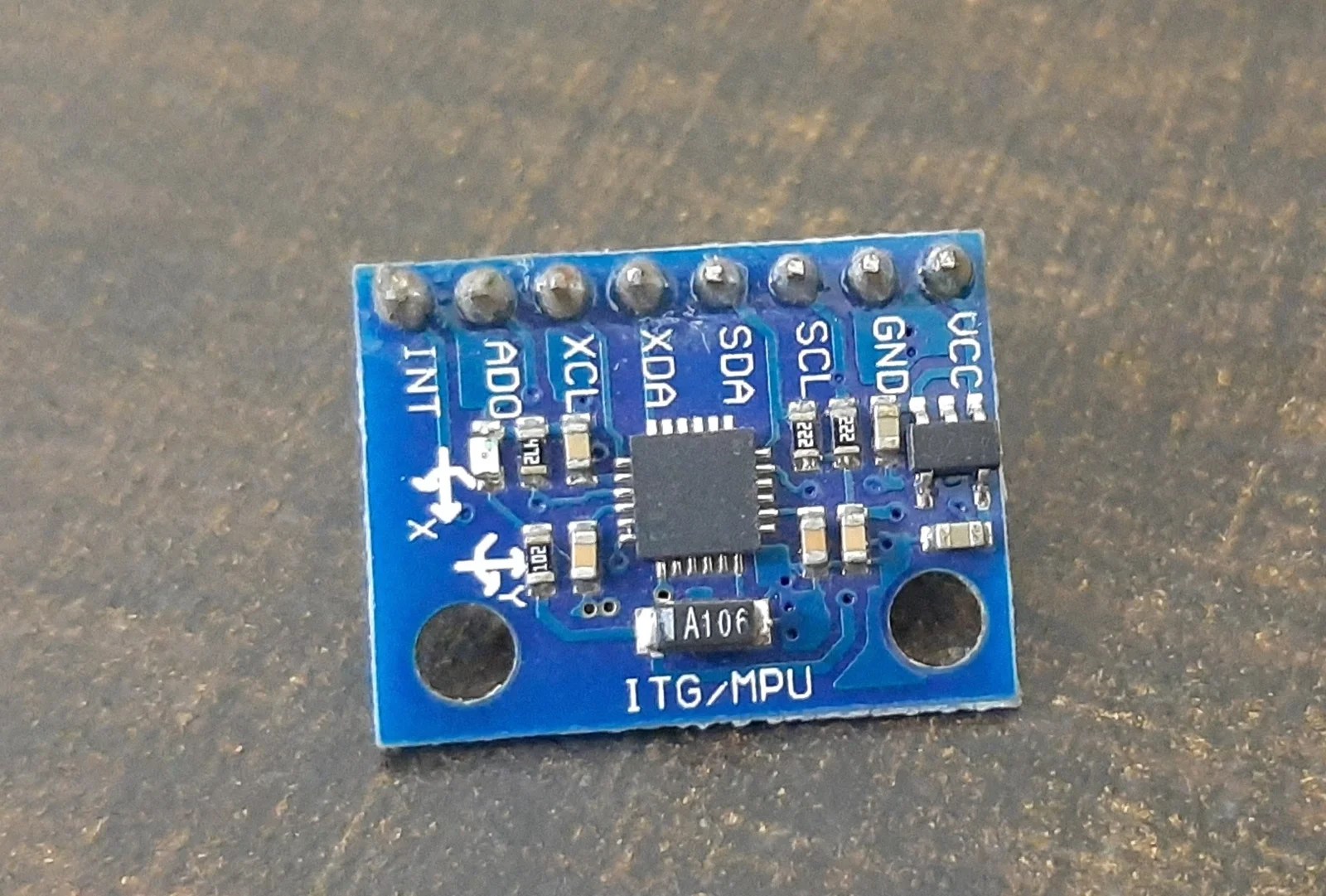

MPU6050 — это недорогой 6-осевой акселерометр и гироскоп, предназначенный для точного отслеживания движения в трехмерном пространстве. Он позволяет измерять ускорение и угловую скорость по трем осям X, Y и Z. Основные области применения MPU6050:

Определение ориентации устройств (смартфоны, планшеты)
Анализ вибраций в технике
Стабилизация камер
Отслеживание движений в виртуальной реальности
Навигационные системы

MPU6050 имеет следующие ключевые характеристики:

3 16-битных АЦП для оцифровки показаний акселерометра
3 16-битных АЦП для оцифровки показаний гироскопа
Диапазон измерения гироскопа: ±250, ±500, ±1000, ±2000°/сек
Диапазон измерения акселерометра: ±2g, ±4g, ±8g, ±16g

Интерфейс I2C для подключения к микроконтроллеру
Напряжение питания: 3.3В
Частота опроса: до 8 кГц

Подключение MPU6050 к Arduino

Для подключения MPU6050 к Arduino Uno потребуется следующее оборудование:

Arduino Uno
Модуль MPU6050
Модуль SD-карты
SD-карта 16 ГБ
Аккумулятор LiPo 3.7В
Повышающий преобразователь 3.7В в 5В
Соединительные провода

Схема подключения:

VCC MPU6050 -> 3.3В Arduino
GND MPU6050 -> GND Arduino
SCL MPU6050 -> A5 Arduino
SDA MPU6050 -> A4 Arduino
VCC SD модуля -> 5В от повышающего преобразователя
GND SD модуля -> GND Arduino
CS SD модуля -> 10 Arduino
MOSI SD модуля -> 11 Arduino
MISO SD модуля -> 12 Arduino
SCK SD модуля -> 13 Arduino

Программирование Arduino для работы с MPU6050

Для получения данных с MPU6050 на высокой частоте (500 Гц) и их сохранения на SD-карту используется специальный скетч Arduino. Основные этапы работы программы:

Инициализация MPU6050 и SD-карты
Ожидание сигнала начала записи (высокий уровень на D3)
Непрерывное считывание показаний акселерометра и гироскопа
Запись данных в буфер в памяти
При заполнении буфера — сброс на SD-карту
При получении сигнала остановки — завершение записи
Конвертация бинарных данных в CSV формат

Для работы с SD-картой используется библиотека SDFat. Она обеспечивает высокую скорость записи данных.

Получение и анализ данных с MPU6050

После записи данных на SD-карту их можно проанализировать с помощью Python. Основные этапы анализа:

Чтение CSV файла с данными
Преобразование временных меток в секунды
Построение графиков ускорений и угловых скоростей
Смещение данных для компенсации начального положения
Калибровка с учетом гравитации

При анализе важно учитывать следующие моменты:

Начальное смещение нуля акселерометра
Влияние силы тяжести на показания по оси Z
Дрейф нуля гироскопа со временем
Шумы и вибрации, влияющие на измерения

Калибровка и смещение показаний MPU6050

Для получения точных данных необходимо выполнить калибровку MPU6050:

Измерение начального смещения нуля в неподвижном состоянии
Определение масштабных коэффициентов для каждой оси
Компенсация влияния температуры на показания
Учет неортогональности осей сенсора
Калибровка с использованием прецизионного поворотного стола

Процедура простой калибровки:

Расположить MPU6050 горизонтально
Записать показания акселерометра и гироскопа в течение 10-20 секунд
Вычислить среднее значение для каждой оси

Использовать полученные значения для компенсации смещения нуля

Применение фильтра Калмана для улучшения данных

Фильтр Калмана позволяет объединить данные с акселерометра и гироскопа для получения более точной оценки ориентации. Основные преимущества:

Снижение шумов измерений
Компенсация дрейфа гироскопа
Устранение влияния кратковременных ускорений
Оптимальное слияние данных с разных сенсоров

Реализация фильтра Калмана требует знания теории оценивания и матричных вычислений. Для Arduino существуют готовые библиотеки, реализующие фильтр Калмана для MPU6050.

Примеры проектов с использованием MPU6050

MPU6050 можно применять во множестве интересных проектов:

Стабилизация камеры для съемки
Система контроля осанки
Шагомер и трекер активности
Управление квадрокоптером
Датчик падения для пожилых людей

Система виртуальной реальности
Измеритель вибраций двигателя

При разработке проектов важно учитывать особенности работы с MPU6050 — необходимость калибровки, чувствительность к вибрациям, ограничения по частоте опроса.

Заключение и перспективы использования MPU6050

MPU6050 является доступным и функциональным датчиком движения, который находит широкое применение в различных проектах. Основные преимущества:

Низкая стоимость
Компактные размеры
Высокая точность измерений
Простота подключения по I2C
Наличие готовых библиотек

В то же время при работе с MPU6050 необходимо учитывать ряд особенностей:

Необходимость калибровки
Чувствительность к температуре
Дрейф показаний со временем
Влияние вибраций на точность

Дальнейшее развитие датчиков движения идет в направлении повышения точности, снижения энергопотребления и интеграции дополнительных функций, таких как Bluetooth или Wi-Fi для беспроводной передачи данных.
