Все комплекты из Китая кажутся одинаковыми — они идут в пакетах, так что логически это распаковка , а не распаковка. В любом случае, он находится в закрывающемся прозрачном пластиковом пакете с этикеткой со штрих-кодом снаружи.

Внутри только ЖК-дисплей обернут антистатической пузырчатой ​​пленкой. Остальные компоненты находятся в трех небольших закрывающихся пластиковых пакетах. В центральном находятся все резисторы на отрезной ленте и подстроечный резистор. Крайний правый содержит монолитные керамические, обычные керамические, полиэфирные и электролитические конденсаторы, светодиоды, транзисторы, регуляторы напряжения и кварцевый генератор. В крайнем левом пакете находится «остаток», который включает в себя внешний разъем постоянного тока, разъем IC, предварительно запрограммированный ATmega328P (оба в пенопласте), штыри и разъемы заголовка, клеммную колодку, винты, стойки и защелку батареи 9 В.Сам микроконтроллер без программы стоит около 2,85 австралийских доллара.

Сортировка компонентов кажется полулогичной, хотя полупроводники, чувствительные к статическому электричеству, не имеют должной защиты от электростатического разряда. Это кажется довольно обычным явлением, и в большинстве случаев вещи выживают. На первый взгляд, используемые резисторы выглядят как качественные резисторы с допуском 1% с 5-полосным цветовым кодом, что немного сложнее по сравнению с более часто встречающимися 4-полосными кодами.

ЖК-дисплей представляет собой классический ЖК-дисплей с 16 символами на 2 строки и контроллером в стиле HD44780. Интерфейсные панели расположены вверху, а ЖК-дисплей представляет собой синий дисплей обратного типа со светодиодной подсветкой.

Дисплей помечен сзади как 1602A V2.0. В блоке настроен J1, а U3 / C1 / C2 / C3 не заполнены, R9 и R7 закорочены. На плате смонтированы две gob-top микросхемы. Сам дисплей стоит около 2,16 австралийских доллара, чтобы получить его самостоятельно.Это означает, что остальные компоненты должны стоить менее 6,99 австралийских долларов или около того.

Устройство построено на двухсторонней печатной плате красного цвета с луженым покрытием. Печатная плата имеет резистивный припой и шелкографию, а также имеет хорошую конструкцию контактных площадок для ручной пайки. Для дополнительного удобства некоторые монтажные отверстия предварительно просверлены, а края платы также закруглены. Значения печатаются прямо на шелкографии, что упрощает сборку.

Задняя часть платы имеет шелкографию на дублированных тестовых площадках SMD на передней панели.Отверстия хорошо разнесены и имеют красивую форму. используются только детали со сквозными отверстиями. делает этот комплект подходящим для новичков (при условии, что они не сильно перегревают транзисторы / ИС). Включение гнезда для микросхемы ATmega328P также является хорошей идеей, хотя источник для получения запрограммированных микросхем на самом деле не известен.

Обратной стороной этого набора является то, что не поставляются с печатными инструкциями или схемами , а принцип действия полностью «непрозрачен».В результате образовательная ценность набора действительно заключается в процессе конструирования и (возможно) в знаниях, полученных при последующем использовании набора.

Установка и пайка компонентов — это простое упражнение, которое в среднем заняло у меня около 50 минут, пытаясь выровнять детали как можно более прямолинейно.

Для наилучшего соединения ЖК-дисплея с платой я бы посоветовал вам уделить особое внимание контактам разъема ЖК-дисплея, чтобы они оставались как можно более прямыми.Я установил розетку, сначала выровняв вручную и прикрепив припой к концевым контактам на задней панели, а затем пропаяв полностью. Эта процедура была повторена для контактов на ЖК-дисплее. Я припаял отводящие провода аккумулятора, хотя, возможно, лучше продеть его через отверстие рядом с клеммной колодкой и припаять спереди, чтобы использовать отверстие для снятия натяжения кабеля.

Задняя часть платы показывает довольно хорошую пайку — это было очень легко, учитывая дизайн платы, с небольшими брызгами флюса.Некоторые из отверстий имеют довольно большой зазор с ножками компонентов, поэтому произошло почти неприличное количество «протекания» припоя. Возможно, это помогло бы уменьшить температуру утюга или подержать его на подушках на более короткое время.

Интерфейсные штырьки на ЖК-дисплее также было чрезвычайно легко припаять благодаря их покрытию ENIG. Я, конечно, накрыл ЖК-дисплей защитной пленкой во время пайки, чтобы брызги флюса не повредили ЖК-экран.

Заключительный этап сборки — выпрямить ножки ATmega328P и вставить его в гнездо, обращая внимание на направление контакта 1. Затем вы можете использовать пару винтов, чтобы прикрепить стойки к двум нижним отверстиям ЖК-дисплея на материнской плате. Затем ЖК-дисплей можно соединить с заголовком, а последние два винта использовать для надежной фиксации ЖК-дисплея.

В целом выданные компоненты были адекватными, но у меня есть некоторые сомнения по поводу контроля качества, так как у меня осталась одна лишняя эталонная ИС TL431 .

Думаю, мне не стоит жаловаться. По крайней мере, деталей было достаточно, чтобы завершить комплект, так что это не было само по себе разочарованием.

Поскольку я не новичок в конструировании комплектов и схем, я просто ожидал, что устройство будет работать. Я подключил старую батарею на 9 В с напряжением холостого хода около 8,7 В и нажал кнопку. Но как только я включил его, я понял, что что-то не так.

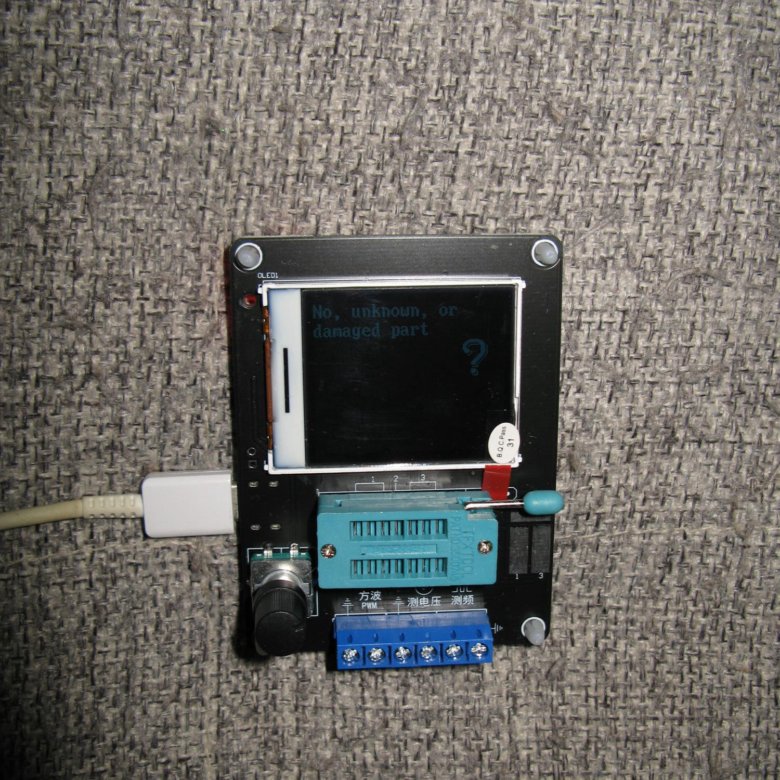

Ни к чему не подключенный, он благополучно бездействовал после нажатия кнопки тестирования на экране «Нет, неизвестная или поврежденная деталь».Но если я продолжу повторять проверку…

… аккумулятор заявили, что слабый… и…

… даже на одном этапе исчерпали. Возможно, что-то пошло не так — может быть, я установил резистор не в том месте или закорочил паяный мост там, где я этого не ожидал?

Быстрая проверка с помощью мультиметра показала, что устройство тянет «гигантский » 250 мА или около того на холостом ходу, а подсветка экрана заметно мерцает во время тестирования устройства. Это слишком, чтобы быть разумным.

Я проверил все значения компонентов и ориентацию — Я не ошибся . Устройство действительно идентифицировало компоненты правильно, хотя казалось, что это немного не так, поэтому я продолжил его проверку.

Первое, что пришло в голову, это то, как он будет идентифицировать компоненты — какие формы сигналов он будет пропускать через контакты? Я подключил свой Picoscope 2205A к каналам A по A-C и каналу B по B-C.

Видно, что процедура идентификации проходит через различные напряжения около +/- 4 В более чем около 2.25 секунд. Напряжение на A-B можно сделать путем вычитания каналов:

Что касается алгоритма, используемого для идентификации, я не в этом разбираюсь, но, по крайней мере, генерируются обе полярности и различные напряжения / псевдо-переменный ток, поэтому я предполагаю такие вещи, как время затухания / фазовое отставание и измеренное напряжение при работе с компонент может предоставить необходимую информацию с формой волны, которая просто необходима для циклического перебора необходимых комбинаций напряжений, полярностей каждой из трех контактных площадок по отношению друг к другу.

Именно в этот момент блок не мог продолжать дальше . Я попробовал новую батарею и даже внешний источник питания, но это только усугубило ситуацию, из-за того, что микросхема вышла из строя, экран погас, а на я даже получил ожог пальца, когда коснулся одного из резисторов и обнаружил, что это был просто слишком горячий на ощупь . Это были занавески для комплекта?

Производитель предупредил пользователей не подключать заряженные конденсаторы к комплекту, так как это может повредить комплект и привести к постоянным жалобам на разряженный аккумулятор.Это вроде того, что делал мой комплект, но я еще даже не измерил конденсатор! Я полагал, что что-то, вероятно, было повреждено статическим электричеством, но объяснить это продавцу и получить замену было очень маловероятно. Без схемы мне нужно было потратить некоторое время на ее разработку, чтобы я знал, где искать.

Для реинжиниринга устройства я решил наложить изображения, задняя сторона «перевернута» по горизонтали, чтобы на одном изображении были видны следы сверху и снизу.В монохромном режиме не так ясно, какие близко расположенные следы какие, поэтому раньше я тоже использовал цветные изображения. После трех попыток я придумал эту «читаемую» схему и гораздо лучше понял, как работает устройство.

Входная защелка батареи 9 В соединена с гнездом 2,1 мм, чтобы отдавать предпочтение мощности гнезда. Питание проходит через транзистор 9012 PNP, который действует как выключатель питания, отключающий всю нагрузку, пока тестер неактивен.Используя это, гарантирует, что ток покоя поддерживается на очень низком уровне , поскольку ни одна из других цепей не получает питание. Кнопка тестирования заземляет основание 9012 через 9014, что как бы «запускает» схему, подавая питание на стабилизатор LDO 7550 5 В, который питает ЖК-дисплей и ATmega328P.

ATmega328P «удерживает» регулятор 5 В, работающий от , используя контакт 12 для активации транзистора 9014 рядом с красным светодиодом, который активирует светодиод и выводит базу 9012 на низкий уровень через этот 9014.Комбинация R-C предназначена для медленного отключения питания после удаления спускового крючка.

Когда ATmega328P работает, вывод 13 обеспечивает вход для кнопки для повторного запуска теста, когда устройство все еще работает. Я предполагаю, что когда uC запускается с холода, он все равно запускает цикл тестирования, поскольку его можно разбудить только таким образом. Эта схема с использованием дискретных транзисторов позволяет избежать использования спящего режима микроконтроллера, который необходим , поскольку ток покоя регулятора напряжения, вероятно, слишком высок сам по себе даже при очень эффективном спящем режиме микроконтроллера.

ЖК-дисплей подключен к регулируемому напряжению 5 В и подключен в 4-битном (полубайтовом) режиме к микроконтроллеру. Подсветка также подключена к регулируемому напряжению 5В с сопротивлением 220 Ом на массу. Контрастность регулируется потенциометром 10 кОм, подключенным между регулируемым напряжением 5 В и землей.

Измерение заряда батареи выполняется делителем напряжения, состоящим из резистора 10 кОм и резистора 3,3 кОм, входящего в контакт 28 на микроконтроллере. Опорное напряжение обеспечивается ссылкой TL431 на контакт 27. Из всех контактов только контакт 26 не используется.

Контакты с 14 по 19 и с 23 по 25 включительно используются для тестовых соединений. Первые контакты используются для «сильного» сигнала через резистор 680 Ом и «слабого» через резистор 470 кОм. Результирующее напряжение воспринимается последними контактами. Теоретически, при наличии 5 В, можно предположить, что через измерительные контакты можно пропустить до 3,7 мА в худшем случае, при напряжении до 5 В. Никакой реальной защиты для измерительных контактов не предусмотрено, а для приводных контактов предусмотрена ограниченная резистивная защита, поэтому с устройством необходимо соблюдать осторожность.Если вы тестируете чувствительные устройства, это может быть не лучший выбор, так как он может подвергнуть их стрессу.

Контакты 9 и 10 используются для опорного кристалла 8 МГц, которые нагружены 22 пФ на землю в «традиционной» схеме. Регулируемое напряжение 5 В подается на вывод 7, локально минуя как электролитические, так и керамические конденсаторы, с заземлением на выводе 8. Контакт 1 подключен к регулируемому напряжению 5 В с помощью резистора 10 кОм, его назначение может быть специфическим для ATmega328P, как и контакт 20, который подключен. к регулируемому напряжению 5 В напрямую, а также к контактам 21 и 22, между которыми подключен конденсатор емкостью 1 нФ, и контакту 22, который подключен к земле.

Дальнейшее понимание работы осложняется тем фактом, что в микроконтроллере установлены биты блокировки, запрещающие дальнейшее чтение или программирование / проверку микросхемы. Это не идеальная защита кода, однако у меня нет технологий, чтобы обойти это.

Теперь, когда я понимаю, как работает «аналоговая» часть схемы, пришло время заняться поиском неисправностей. Схема в моих попытках поиграть с ней кардинально изменилась.Нагрузка резко упала до 34 мА, и устройство стало более стабильным — он сообщил, что батарея теперь всегда была разряжена на 5,2 В. По крайней мере, уже не было жарко, но , я боялся, это означает, что что-то перегорело и может быть уже слишком поздно для ремонта .

После того, как я увидел схему, я понял, что большая часть устройства работает от регулируемой шины 5 В. Наблюдаемый высокий ток обычно указывает на перенапряжение — возможно, входной сигнал> 5 В на ATmega, который представляет собой устройство на 5 В и проходит через защитные диоды до Vcc.Единственные места, где это может произойти, — это делитель напряжения, чувствительный к батарее, который подключен к коммутируемому / нерегулируемому напряжению, или, возможно, из-за неисправности 9014 рядом с красным светодиодом.

Быстрый зонд на делителе напряжения показал 2,016 В на резисторе 3 кОм, что означает напряжение батареи 8,125 В. Это должно было быть зарегистрировано как приемлемая батарея. Регистрация как разряженной батареи, вероятно, будет означать, что опорное напряжение для ATmega328P слишком высокое и, таким образом, оцифрованное значение будет слишком маленьким.Это также означало, что делитель работает правильно и не закорочен.

9014 рядом с красным светодиодом тоже в порядке, рассудил я, так как устройство фиксируется при нажатии кнопки, чего не может произойти в случае неисправности 9014.

Я понял, что ATmega, вероятно, сравнивает свое тестовое напряжение батареи с регулируемым 5 В, поскольку вход 12 В в делитель напряжения привел бы к 2,977 В. В результате для я решил измерить регулируемую шину 5 В, чтобы найти, что она сидит на 7.7v.

Регулятор напряжения работал некорректно — вместо того, чтобы «сбрасывать» ненужное напряжение, он снижал только «часть» необходимого напряжения. Фактически, я считаю, что до сбоя, который привел к падению нагрузки, был в основном закорочен внутри , и когда это короткое замыкание сгорело, регулируемое напряжение на шине выросло еще больше, в результате чего устройство жаловалось, что батарея разряжена. Причина? Скорее всего статическое повреждение при транспортировке. Возможно, это был статический урон от меня во время строительства (хотя я еще ничего не убивал, мой верстак не защищен от электростатического разряда).Возможно, это неисправный компонент с завода. Напряжение более 7 В считается чрезвычайно напряженным для компонентов 5 В … так что теперь, когда я определил проблему, я надеюсь, что ничего не было серьезно повреждено.

Поскольку у меня не было запасного 7550 или какого-либо регулятора в стиле 78L05 TO-92, мне пришлось сделать этот неэлегантный хак с полноразмерным TO-220 LM7805CV, отмечая различия в порядке распиновки.

Поскольку задний язычок заземлен, и ЖК-дисплей может соприкасаться с ним, я добавил к регулятору один слой изоленты.Он явно завышен по току и, вероятно, имеет более высокое падающее напряжение, поэтому он не будет работать так же хорошо в периоды низкого заряда батареи, но … можем ли мы сохранить комплект?

Ответ — да. Да, мы можем!

Потребление тока упало до гораздо более разумных 17-22 мА, что очень хорошо для 9-вольтовых аккумуляторов, вещи больше не нагреваются, напряжения считываются правильно, и ЖК-дисплей больше не странно стробирует во время тестов.

Если вы собирали комплекты достаточно долго, вы, вероятно, слышали поговорку о том, что ИС чрезвычайно надежны и что неисправность, скорее всего, связана с конструкцией.В данном случае, , неисправность произошла в IC , и, потратив время на прослеживание схемы, я получил необходимые рекомендации, чтобы решить, где исследовать и понять неисправность, и обойти ее .

Итак, что же может тестировать этот «тестер транзисторов»? Оказывается, можно идентифицировать и протестировать множество различных типов компонентов. Я не могу сказать, что представленные значения настолько точны (может быть, можно доверять только двум значащим цифрам), но это намного лучше, чем ничего не знать о таинственном трехногом компоненте.

Выше показаны результаты тестирования двух разных резисторов и подстроечного резистора. Единица использует особенность настраиваемых глифов для хорошего эффекта, обеспечивая четкую иллюстрацию юнитов и возможностей подключения. Мне это нравится. Фактически, при подключении к моим зондам осциллографа он мог показывать 10 МОм, поэтому он имеет чрезвычайно большой диапазон измерения.

Нет измерителя LCR? Что ж, это лучше, чем ничего — он способен измерять емкость и ESR, хотя частота, на которой производится измерение, неясна.

Он также измеряет индуктивность катушек индуктивности и показывает сопротивление постоянному току.

Штатные силовые диоды и светодиоды для него тоже не проблема.

Он даже может идентифицировать несколько диодов в корпусе, хотя в данном случае я просто добавил неисправный регулятор напряжения с двумя / тремя контактирующими ножками. Конечно, он не может их правильно идентифицировать, поэтому вы можете ожидать некоторых странных результатов.

Чтобы усложнить задачу, я схватил на столе случайный полевой МОП-транзистор и прижал его к контактным площадкам SMD.Он правильно определил его как N-канальный усовершенствованный MOSFET, обеспечивающий пороговое напряжение, емкость и порядок выводов.

Я нашел стабилизатор отрицательного напряжения, который, как я знаю, он не может идентифицировать, и потребовалось некоторое время, прежде чем я сдался и потребовал неизвестную или поврежденную деталь. Устройство действительно может измерять только устройства с рабочим напряжением 5 В или ниже, поскольку сигналы генерируются ATmega328P, работающим при 5 В.

Согласно списку eBay, он способен идентифицировать:

• Биполярные транзисторы PNP / NPN (коэффициент усиления, прямое напряжение)
• P / N-канальный полевой МОП-транзистор (пороговое напряжение, емкость затвора, защитные диоды)
• JFET
• Диоды (одиночные, два, светодиоды)
• Тиристоры
• Резисторы (и потенциометры, 0.Разрешение от 1 Ом до 50 МОм)
• Конденсаторы (от 30 пФ до 100 мФ с разрешением до 1 пФ, ESR для> 2 мкФ с разрешением 0,01 Ом)
• Катушки индуктивности (0,01 мГн-10Г)

Набор «тестер транзисторов» необычен среди наборов тем, что он представляет собой довольно полезное испытательное оборудование для вашего рабочего места в виде простого, легкого в сборке набора, который могут собрать даже новички, и по гораздо более низкой цене, чем коммерчески доступные эквиваленты. , стоимостью всего 12 австралийских долларов и около часа времени.

К сожалению, его образовательная ценность была довольно ограниченной из-за отсутствия документации. Кроме того, в моем комплекте произошел сбой компонентов, который, как я подозреваю, был связан с их упаковкой и транспортировкой, что потребовало дополнительного времени на отслеживание и устранение неисправностей.

В конце концов, из-за необходимости устранения неполадок, мне удалось понять и нарисовать схему «аналоговой» части устройства, а также найти подходящий ремонт, чтобы убедиться, что мой модуль теперь работает правильно.Это могло стоить мне намного больше времени, чем его первоначальная стоимость, но это научило меня кое-чему о его конструкции и научило меня терпению и настойчивости, необходимым для рисования читаемой принципиальной схемы.

Жаль, что фактические методы, используемые при идентификации компонентов, остаются неизвестными из-за блокировки защиты кода на микроконтроллере и моего общего отсутствия знаний в отношении кода AVR, даже если бы я мог получить к нему доступ.

Тем не менее, это комплект за 12 австралийских долларов, который пригодится, особенно если у вас нет измерителя LCR, особенно если вы получаете его без каких-либо неисправных компонентов.Просто помните, что он не соответствует тем же стандартам, что и надлежащее испытательное оборудование, и не выдержит такого же уровня злоупотреблений, поэтому обращайтесь с ним осторожно при транспортировке и особенно при измерении емкости.

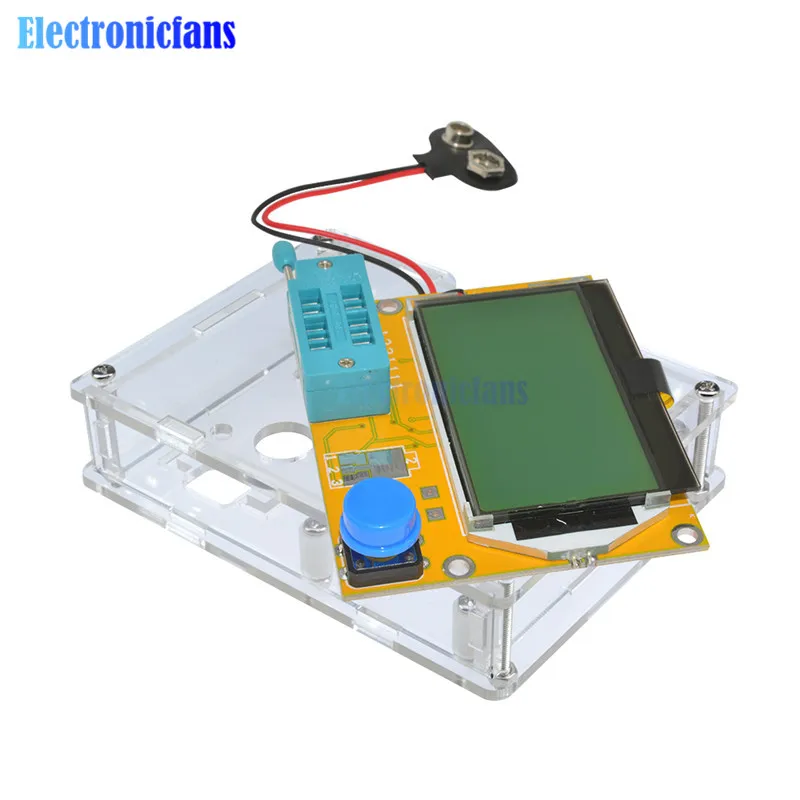

Тестер компонентов LCR-T4 Mega 428. ЖК-дисплей для измерения СОЭ в футляре
