Обзор многофункционального тестера GM328A

GM328A представляет собой компактный многофункциональный прибор, который объединяет в себе функции мультиметра, частотомера, генератора сигналов и тестера радиодеталей. Этот универсальный инструмент незаменим в арсенале любого радиолюбителя и специалиста по электронике.

Основные возможности GM328A:

• Автоматическое определение типа подключенного компонента
• Измерение параметров транзисторов, диодов, резисторов, конденсаторов, индуктивностей
• Генерация сигналов различной частоты
• Измерение частоты входного сигнала
• Измерение напряжения
• ШИМ-генератор

Ключевые функции GM328A для тестирования радиодеталей

GM328A позволяет быстро и точно измерять характеристики широкого спектра электронных компонентов:

Тестирование транзисторов

Для биполярных транзисторов прибор определяет:

• Тип транзистора (NPN или PNP)
• Коэффициент усиления по току (hFE)
• Пороговое напряжение база-эмиттер
• Расположение выводов

Для полевых транзисторов измеряется:

• Тип (N-канальный или P-канальный)
• Пороговое напряжение
• Емкость затвора

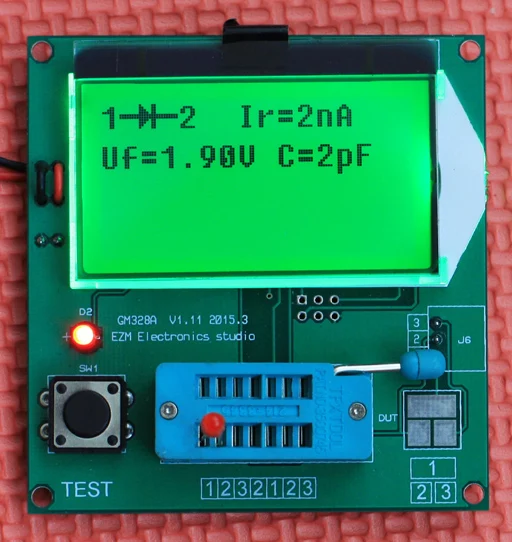

Проверка диодов и светодиодов

GM328A определяет:

• Прямое падение напряжения
• Обратный ток утечки
• Емкость p-n перехода
• Для светодиодов — цвет свечения

Измерение параметров пассивных компонентов

Прибор способен измерять:

• Сопротивление резисторов в диапазоне 0.1 Ом — 50 МОм
• Емкость конденсаторов от 25 пФ до 100 мФ
• Индуктивность катушек от 0.01 мГн до 20 Гн
• ESR электролитических конденсаторов

Технические характеристики GM328A

Основные технические параметры прибора:

• Напряжение питания: 6.8 — 12 В (типично 9 В)
• Потребляемый ток: около 30 мА при 9 В
• Дисплей: цветной LCD 160×128 пикселей
• Время тестирования: 2 секунды (до 1 минуты для конденсаторов большой емкости)
• Ток тестирования: около 6 мА
• Ток в выключенном состоянии: 20 нА
• Автоматическое выключение
• Размеры платы: 78 x 62 мм
• Вес: 173 г

Процесс калибровки GM328A

Для обеспечения точности измерений GM328A требует калибровки. Процесс калибровки включает следующие шаги:

1. Войти в режим самотестирования, удерживая кнопку включения
2. Замкнуть все три измерительных контакта
3. Убрать перемычку после соответствующего сообщения
4. Подключить калибровочный конденсатор к контактам 1 и 3
5. Дождаться завершения автоматической калибровки

После калибровки прибор готов к точным измерениям.

Преимущества использования GM328A

GM328A обладает рядом важных преимуществ для радиолюбителей и профессионалов:

• Многофункциональность — заменяет несколько отдельных приборов
• Компактность и портативность
• Простота использования благодаря автоматическому определению компонентов
• Наглядное отображение результатов на цветном дисплее
• Возможность тестирования SMD-компонентов
• Низкое энергопотребление
• Доступная цена по сравнению с профессиональными приборами

Особенности схемотехники GM328A

Принципиальная схема GM328A имеет несколько ключевых узлов:

• Измерительный мост на прецизионных резисторах R1-R6
• Источник опорного напряжения на TL431
• Схема управления питанием на транзисторах T1-T3
• Стабилизатор напряжения 5 В
• Кварцевый генератор тактовой частоты
• Цветной LCD-дисплей 160×128 пикселей

Точность измерений во многом зависит от качества резисторов измерительного моста. Для повышения стабильности работы рекомендуется шунтировать базу транзистора T2 резистором 100-300 кОм.

Дополнительные функции GM328A

Помимо тестирования радиодеталей, GM328A обладает рядом полезных дополнительных функций:

Генератор сигналов

Прибор может генерировать прямоугольные импульсы в диапазоне частот от 1 Гц до 2 МГц. Это полезно для отладки и тестирования различных электронных схем.

Частотомер

GM328A способен измерять частоту входных сигналов до 2 МГц. Эта функция пригодится при настройке генераторов и других источников сигналов.

ШИМ-генератор

10-битный ШИМ-генератор позволяет формировать сигналы с различной скважностью для управления двигателями, светодиодами и другими устройствами.

Вольтметр

Прибор может измерять постоянное напряжение до 50 В, что удобно для проверки источников питания и батарей.

Эти дополнительные функции существенно расширяют область применения GM328A и делают его универсальным инструментом для радиолюбителей.

Мультиметр-Частотомер-Генератор GM328 для проверки транзисторов, диодов, конденсаторов, индуктивности, сопротивлений…, а также для генерирования и измерения частоты сигнала.

Мультиметр-Частотомер-Генератор GM328 для проверки транзисторов, диодов, конденсаторов, индуктивности, сопротивлений…, а также для генерирования,  измерения частоты сигнала…

В этой статье рассмотрим многофункциональный автоматический прибор — незаменимый помощник радиолюбителя. Его можно купить в Китае на всем известных сайтах или по ссылке в конце статьи.

Кроме функций мультиметра Mega328 автоматически определять практически любой  подключаемый радиоэлемент, измерять его характеристики он также способен генерировать и измерять частоту сигнала.

Все отображается на цветном 160 х 128 ЖК-дисплее.

Способности мультиметра:

• измеряет у биполярного транзистора коэффициент усиления и уровень порогового напряжения база-эмиттер,
• определяет вывода, структуру и отображает ее на дисплее.
• измеряет у MOSFET пороговое напряжение и ёмкость.
• у транзисторов определяет наличие защитного диода.
• при измерении стабилитрона пробивное напряжение не более 4,5 В.
• при измерении конденсатора более 2 мкФ одновременно с ёмкостью измеряет эквивалентное последовательное сопротивление (ESR).
• способен измерять два сопротивления одновременно, а также переменное сопротивление.

Отображаемое значение:

• конденсатор: 25pf-100mF (разрешение 1pF)
• индуктивность: 0,01 mH-20 H
• сопротивление: 0,1 Ом — 50 МОм (разрешение 0,01 Ом)
• Диоды и транзисторы с графическом отображении на экране структуры и параметров.

Технические характеристики:

• Питание: от 6,8 до 12В, можно использовать 6F22 (9В)
• Потребляемый ток (при пит.9В):30мА
• Дисплей: ЖК 160 х 128 с подсветкой
• Скорость тестирования: 2 сек. (до 1 мин. для конденсаторов большой ёмкости)
• Ток тестирования: около 6mA
• Ток выключения: 20nA
• управление одной кнопкой и регулятором для выбора режима
• автоматическое выключение.
• есть возможность измерять smd компоненты
• Размер платы: 7.8 х 6.2 см (Д х Ш)
• Материал: PCB
• Вес: 173 гр

На приборе установлен круговой переключатель с кнопкой (энкодер), с её помощью можно управлять тестером.
После запуска тестера нажмите кнопку и удерживайте, откроется меню :

• В режиме «f — Генератор» прибор генерирует сигналы в диапазоне частот от 1Гц до 2МГц.
• В режиме «Частотомер»
   прибор измеряет частоты до 2 МГц.
• Транзистор тестер — Основной функционал тестера.
  Режим: 10-bit PWM — 10 бит ШИМ.
• Режим: C+ESR TP1 : 3 — Непрерывное измерение емкости и ESR подключенных конденсаторов (запустив этот режим не нужно каждый раз нажимать на кнопу для запуска измерений, достаточно подсоединить конденсатор к щупам и тестер отобразит информацию, удобно при множественном тестировании)
• Режим: «Самодиагностика» можно произвести изменение цвета и многие другие настройки.
• Настройка контрастности дисплея.
• Выключение.

Режим «Транзистор Тест»

В режиме «Транзистор Тест» можно определить тип и расположение выводов биполярного или полевого транзистора, диода, измерить проводимость биполярного транзистора, а также его коэффициент усиления. При этом несложно подобрать пару выходных транзисторов для усилителей по одинаковому коэффициенту усиления.

У диодов прибор измеряет падение напряжения и ёмкость P-N перехода, по этому можно сразу определить тип диода.

При проверке электролитического конденсатора, его следует сначала разрядить, в противном случае прибор можно вывести из строя!

Принципиальная схема мультиприбора GM-328

Некоторые ключевые узлы схемы:

Схема довольно простая. Ответственный узел собран на шести резисторах R1-6 — от точности этих резисторов зависит полученная точность прибора.

Узел формирования опорного напряжения собран на  регулируемом стабилитроне TL431 и резисторе R15.

Узел управления питанием собран на транзисторах T1-3.

Схема сделана таким образом, что после нажатия на кнопку поступает питание на микроконтроллер, дальше он сам «удерживает» питание включенным и может сам себе его отключить при необходимости.

Чтобы база Т2 не «висела» в воздухе, лучше её соединить с эмиттером сопротивлением 100 — 300 кОм. Бывают случаи из за этого транзистор пробивает.

Стабилизатор питания 5В на IC2.

Генератор на кварцевом резонатор

Дисплей LCD12864.

Включение и калибровка

Для включения прибора надо нажать на ручку энкодера. после этого на процессор пойдет питание и одновременно он выдаст команду на узел управления питанием и будет сам удерживать его включенным.

Для начала прибор выдает на экран напряжение батареи и пытается перейти в режим проверки компонента.

Так как ничего не подключено, то он сообщает: «элемент отсутствует или поврежден».

Прибор не откалиброван и после этого выдает соответствующее сообщение:

«Не откалиброван!»

Для калибровки необходимо замкнуть все три контакта панели (в нашем случае средний и два из левой и правой тройки) и включить прибор.

После сообщения — isolate probe следует убрать перемычку и оставить контакты свободными.

Затем, после соответствующего уведомления надо будет установить конденсатор ( в комплекте) на клеммы 1 и 3.

Калибровка

1.Заходим в меню, подержав кнопку включения пару секунд и выбрал режим Selftest.

Переход в меню — длительное удержание кнопки энкодера.

Перемещение по меню — вращение энкодера.

Выбор параметра или режима — короткое нажатие на кнопку энкодера.

2. Прибор выдает сообщение — «закоротите контакты». Для этого нужно соединить все три контакта вместе.

3. Прибор производит измерение сопротивления перемычки. После того, как закончена калибровка выйдет сообщение: «уберите перемычку».

4. Убираем перемычку, прибор продолжает ещё измерения уже без перемычки.

На этом этапе необходимо подключить к клеммам 1 и 3 конденсатор из комплекта (можно использовать и другой).

5. После установки конденсатора прибор продолжает измерения, во время всего процесса калибровки кнопку энкодера нажимать не надо, все происходит в автоматическом режиме.

Все! Калибровка успешно завершена!

Видеообзор с youtube

Купить данный прибор можно на таких известных площадках, как: AliExpress, Ebay, Gearbest, Wildberries, Ozon и т.п., а также проверенный в магазине «MастерOk»

Метки: [ устройства ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• Держатель для печатных плат своими руками

При ремонте и настройке радиолюбителям удобно будет работать с помощником — держателем печатной палаты на столе.

Можно купить различные зарубежные приспособления для закрепления печатных плат, обеспечивающие при этом разные степени их свободы, но стоимость их очень высока.

Подробнее…

• Как сделать повидловарку?

… или вторая жизнь старого термопота

Осень — когда спелые яблоки уже собраны с деревьев в наши корзинки, сумки … и едут в наши дома и квартиры… По мимо всего прочего с яблок, да и не только с яблок можно приготовить своими руками повидло.

Оно будет радовать вас изумительным вкусом. Домашнее повидло, нежное и душистое будет прекрасным угощением к чаю. Повидло можно также использовать в качестве начинки для вашей выпечки. Для этого нам поможет повидловарка, сделанная своими руками из старого термопота!

Подробнее…

• Простая схема электронной «массы» для автомобиля

Электронный выключатель «МАССЫ» для авто своими руками

Чтобы обезопасить свой автомобиль от случайного возгорания от короткого замыкания проводки на время стоянки, а также чтобы излишне не разряжать аккумулятор многие автолюбители устанавливают в своем автомобиле устройство для отключения «массы». С его помощью аккумулятор легко отсоединяется от бортовой электросети автомобиля. Не нужно каждый раз снимать клемму с АКБ. Иногда ставят такое устройство под руль в салоне авто и не нужно даже открывать капот.

Подробнее…

Популярность: 33 175 просм.

Новое. Радиолюбительский инструмент на интернет-аукционе Au.ru

Мультиприбор GM328 для проверки радиоэлементов.

Новый, в упаковке. Готовый к эксплуатации (не конструктор). Бескорпусная конструкция. Русское меню + инструкция по эксплуатации на русском языке.

GM328 — многофункциональный тестер радиодеталей, который является обязательным в арсенале любого радиолюбителя. С его помощью очень удобно проверять радиодетали на исправность и измерять их рабочие параметры. Кроме того, тестер имеет дополнительные функции, такие как: измерение постоянного напряжение, генератор прямоугольных импульсов, частотомер, измерение показаний температурного и датчика влажности, декодирование данных ИК пультов.

Тестер GM328 своеобразный комбайн, помощник не только для начинающих электронщиков, но и для «мастодонтов» электроники.

К положительным сторонам этого прибора относятся многофункциональность, универсальность, простота использования.

GM328 умеет определять и измерять характеристики:

— NPN и PNP транзисторы

— Мосфеты

— Диоды

— Светодиоды

— Двойные диоды

— Тиристоры

— Стабилитроны

— Резисторы (может сразу два) 0,01 Ом до 50 МОм

— Конденсаторы (ESR)

— Измерение индуктивности от 0,01 mH до 20H

— Постоянное напряжение до 50 вольт

— Генератор импульсов от 1Гц до 2МГц

— Частотомер до 2МГц

Тестер автоматически определяет, какой тип электронного элемента в него установлен, а также определяет некоторые дополнительные параметры электронного элемента, например для транзистора — коэффициент усиления тока или для конденсатора — ёмкостное сопротивление и падение напряжения.

Тестер оснащен кнопкой, с её помощью можно управлять тестером. Кроме функции включения, есть еще несколько.

После запуска тестера нажмите кнопку и удерживайте, откроется меню :

1. Тестер — Основной функционал тестера.

2. Частотомер.

3. Генератор частоты с выбором частоты генерации.

4. 10-bit PWM — 10бит ШИМ.

5. C+ESR TP1 : 3 — Непрерывное измерение емкости и ESR подключенных конденсаторов (запустив этот режим не нужно каждый раз нажимать на кнопу для запуска измерений, достаточно подсоединить конденсатор к щупам и тестер отобразит информацию, удобно при множественном тестировании)

6. Самотестирование.

7. Настройка контрастности дисплея.

8. Выключение.

Позволяет производить измерения:

— сопротивления — с разрешением до 0,1 Ом

— индуктивности

— омическое сопротивление индуктивности

— емкости конденсатора — разрешение до 1пф (начиная с некой ёмкости показывает ESR и потери напряжения)

— определяет параметры диодов, двойных диодов:

               * измерение падения напряжения на диоде

               * измерение паразитной емкости диода

               * распиновку;

               * характеристики светодиодов;

— определяет параметры транзисторов:

               * тип (NPN, PNP, N-P channel MOSFET JFET)

               * измерение коэффициента передачи тока базы биполярного транзисторов

               * определение напряжения насыщения биполярного транзистора

               * измерение емкости затвора полевого транзистора

               * определение напряжения открытия полевого транзистора

               * отображает наличие защитного диода

               * распиновку

— определяет распиновку тиристоров, симисторов

— измерение напряжения на элементах питания

Технические характеристики:

Дисплей: 160*128 TFT

Питание: либо крона 9 В либо DC 6.
