Gm328A инструкция по применению: Инструкция по эксплуатации устройства gm328a

Содержание

GM 328A тестер транзисторов, измеритель ёмкости, ESR, напряжения. Генератор частоты.

Функция декодирования инфракрасного пульта дистанционного управления может быть доступна только из функционального меню. Перед входом в функцию декодирования инфракрасного пульта дистанционного управления, на испытательной базе и выходной клемме квадратной волны не должно быть компонентов. Войдите в функцию декодирования инфракрасного пульта дистанционного управления, после того, как на дисплее появится Струна «постоянный…», установите интегрированный инфракрасный приемник в тестовое гнездо и заблокируйте его. Тогда вы можете направить пульт дистанционного управления на инфракрасный приемник для запуска. Если вы можете определить код, используемый пультом дистанционного управления. Третья строка будет отображать символы «>>>>>>>>>», что означает успешное декодирование, а Четвертая строка будет отображать формат кодирования, используемый пультом управления. Пятая строка показывает первый байт пользовательского кода (пользовательский код 1), а шестая строка показывает второй байт пользовательского кода (пользовательский код 2). 7-я строка показывает код данных (данные) и Инверсный код данных

(~ Данные), последняя строка-встроенный дисплей 32 бит. Все значения функции инфракрасного декодирования выражаются в шестнадцатеричном формате.

Функция инфракрасного декодирования поддерживает только режим с одной клавишей, а не непрерывный режим. При тестировании этой функции обнаружено, что для тестирования используются несколько телевизионных пультов-все TC9012, маленький пульт дистанционного управления Mp3-uPD6121, и пульт дистанционного управления кондиционера нельзя распознать:-(). Из-за условий никакого тестирования невозможно.

Чтобы выйти из этой функции, сначала снимите приемную головку на испытательном сиденье, а затем нажмите и удерживайте переключатель роторного датчика для выхода.

2,11 IR _ кодировщик У русской версии нет этой функции

Функция кодирования инфракрасного пульта дистанционного управления, для этой функции требуется инфракрасный светоизлучающий диод. Прибор для проверки может управление при помощи инфракрасного излучения, светильник-светодиод для того чтобы осуществить удобный емкостный Мини-стилус, служащий также в инфракрасный дистанционный пульт. Поскольку тестер может обеспечивать только максимальный ток вождения около 6 мА, расстояние управления не может сравниться с обычным инфракрасным пультом дистанционного управления. В чехол прицеливания на инфракрасный приемник, это примерно в 2 метра.

Код инфракрасного пульта дистанционного управления поддерживает два формата, такие же, как формат декодирования инфракрасного пульта дистанционного управления, как описано выше. Также Используйте uPD6121 для формата один и TC9012 для формата два.

Инструкции

Функция кодирования инфракрасного пульта дистанционного управления может быть доступна только из функционального меню. Перед входом в функцию кодирования инфракрасного пульта дистанционного управления, в испытательной базе и выходной клемме квадратной волны не могут быть компоненты. После ввода инфракрасный дистанционный пульт кодирование, подключите инфракрасный светильник-светодиод на прямоугольную волну выходной терминал. Отрицательный электрод при помощи инфракрасного излучения, светильник-светодиод подключен к земле и положительный электрод подключен к выходу. Проводов может использоваться для того, чтобы продлить положительных и отрицательных электродов при помощи инфракрасного излучения, светильник-светодиод для того, чтобы облегчить работу. Длинная ножка из при помощи инфракрасного излучения, светодиодный положительный и короткая нога Отрицательная.

Самая низкая часть столбца дисплея обозначает символ «>», обозначая установленные в настоящее время параметры. Короткое нажатие кнопки «>» для переключения между каждым элементом настройки. Вторая строка «протокол» устанавливает формат кодирования для использования. Поверните тестовую кнопку влево и вправо, чтобы переключиться между «uPD6121» и «TC9012».

Третья и четвертая строки «пользовательский код 1» и «пользовательский код 2» устанавливают первые и второе байты пользовательского кода, кнопку тестирования левой рукой можно уменьшить на 1 единицу, И кнопку проверки правой руки можно увеличить на 1 единицу.

Пятая Строка задает код данных (данные), кнопка проверки левой рукой может быть уменьшена на 1 единицу, а кнопка проверки правой рукой может быть увеличена на 1 единицу. Обратный код данных автоматически рассчитывается по коду данных и не может быть настроен вручную.

При установке значения код пользователя и код данных, в дополнение к повернув кружок указателя Тестовая кнопка левые и правые для того, чтобы изменить его значение в единиц 1, он также может быть увеличена в единиц 0x10. Метод работы-нажимать и удерживать кнопку тестирования, но долгое время не может быть слишком долгим. Если он слишком длинный, он выйдет из этой функции. Сначала не сомневайтесь в выборе этого уровня. Шестая линия-это регулятор выбросов «излучать». Когда знак «>» переместится на эту линию, поверните кнопку тестирования слева и справа, чтобы излучать инфракрасные лучи в соответствии с набором данных выше. При повороте тестового переключателя вы можете увидеть символ «->», мигающий быстро. Указывает на то, что данные передавались один раз.

Пример работы:

Чтобы использовать функцию инфракрасного кодирования для управления электрическим прибором, вы должны сначала знать формат кодирования пульта дистанционного управления, который управляет электрическим прибором. Итак, первый шаг-использовать функцию инфракрасного декодирования для считывания кодового значения кнопки на пульте дистанционного управления.

Например, если ТВ-Телевизор с ЖК-дисплеем Samsung, нажмите кнопку уменьшения громкости пульта дистанционного управления, декодированное значение

TC9012 пользовательский code1 = 07 пользовательский code2 = 07

Данные = 0B ~ данные = F4

Все 32bit = F40B0707

Записывайте Вышеуказанные данные, а затем в функции инфракрасного кодирования, соответственно Установите Протокол: TC9012 пользовательский код 1 = 07 пользовательский кодировщик 2 = 07

Данные = 0B ~ данные = F4

Затем переместите символ «>» для включения:

> Включение:

При помощи инфракрасного излучения, светильник-светодиод подключен к прямоугольную волну выходной терминал прибора для проверки транзисторов, согласовывается с позиции при помощи инфракрасного излучения, приёмник ТВ и испытание может быть включена кнопка для того, чтобы начать передачи, И ТВ можно контролировать, чтобы уменьшить громкость.

Чтобы выйти из этой функции, сначала снимите инфракрасный светодиодный, подключенный к тестеру, а затем Длительное нажатие кнопки проверки для выхода

Примечание: тестер транзисторов поддерживает только два формата кодирования: TC9012 и uPD6121. Все значения отображаются в шестнадцати

Инструкция по использованию тестера транзисторов GM328A

Примечание: все следующие функции доступны в английской версии, некоторые функции не обновляются в русской версии

Описание:

Входное напряжение: 6,8-12 В постоянного тока

Рабочее напряжение: около 30 мА, измерено при вводе напряжения постоянного тока 7,5 в

Контроль тестера транзисторов

Тестер управляется поворотным переключателем кодировщика,

Переключатель вращающегося энкодера имеет в общей сложности 6 действий, короткое нажатие, длительное нажатие, вращение слева, вращение справа, удерживание вращения слева, удерживание вращения справа.

В режиме отключения быстро нажмите один раз, чтобы включить питание и запустить тест.

Если устройство не обнаружено после проведения теста. Нажмите и удерживайте переключатель или поворотный переключатель слева и справа, чтобы войти в функциональное меню. После входа в функциональное меню в меню можно выбрать поворотный переключатель влево или вправо вверх и вниз. Чтобы войти в пункт функции, короткое нажатие переключателя один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.



① Кнопка управления

② Квадратная волна и PWM внешний вид

③ Интерфейс измерения напряжения

④Оригинальный тест-бит

⑤В оригинальной испытательной базе

⑥ 160 × 128 полноцветный дисплей

⑦Frequency измерительными интерфейс

⑧Power разъем адаптера

⑨ Контакты аккумулятора 9 в

⑩Work индикатор

Сравнение функций версии

Характеристики

Английский

Русский

Выключатель

Да

Транзистор

Да

F-генератор

Да

10-bit PWM

Да

: 3

Да

                  C + ESR @ TP1:3

Да

1-|-3

Да

DS18B20

Да

Нет

C(uF)-коррекция

Да

IR_Decoder

Да

Нет

IR_Encoder

Да

Нет

DHT11

Да

Нет

Самотест

Да

Напряжение

Да

FrontColor

Да

Нет

Цвет фона

Да

Нет

Показать данные

Да

Тестовое устройство

Тестер имеет 3 тестовых точки: TP1, TP2, TP3. Распределение этих трех тестовых точек в блоке тестирования состоит в следующем:

На правой стороне испытательного сиденья находится Положение проверки компонента патча, имеются номера 1, 2 и 3, соответственно, каждый из которых отображает TP1, TP2 и TP3

При проверке компонента с только 2 штифтами штифты не делятся на проверенный заказ, 2 штифта выбираются произвольно для 2 тестовых точек, И контакты устройства с 3 контактами помещаются в три тестовые точки соответственно независимо от заказа. После тестирования тестер автоматически распознает имя контакта и точку тестирования компонента и отображает его на экране.

При тестировании компонента с только 2 контактами, если используются две точки тестирования TP1 и TP3, он автоматически войдет в режим непрерывного тестирования после завершения теста, таким образом, компоненты TP1 и TP3 можно проводить непрерывные и синхронные измерения без нажатия переключателя. Если вы используете тест «TP1 и TP2» или «TP2 и TP3», то тестируете только один раз. Для повторного тестирования нажмите на переключатель один раз.

Перед проверкой конденсатора сначала разрядите конденсатор, а затем вставьте тестовое гнездо для измерения, в противном случае микрокомпьютер с одним чипом тестера может быть поврежден.

1. Калибровка

Калибровка тестера используется для устранения ошибок своих собственных компонентов и более точного результата окончательного тестирования. Калибровка делится на быструю калибровку и полнофункциональную калибровку.

Метод работы для быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 с проводами, затем нажмите кнопку проверки при наблюдении за экраном. Цвет экрана меняется на черный и белый. После запроса сообщения «Режим самотестирования ..? Появляется сообщение, нажмите кнопку «Тест», чтобы войти в процесс быстрой калибровки; Если сообщение «режим автотестирования»? Появляется, 2 секунды, если в часах нет кнопки, выполняется нормальный тест-процесс, И, наконец, отображается значение сопротивления трех тестовых точек TP1, TP2 и TP3. После входа в процесс быстрой калибровки на экране появится некоторые данные, просто игнорируйте их. Подождите, пока на экране появится мигающая струна

После «изолировать зонды!» извлеките провода, которые имеют короткое замыкание TP1, TP2 и TP3. После того, как на экране появляется символьная строка «Test End», быстрая калибровка завершена. При откалибровке в первый раз используйте полнофункциональный метод калибровки.

В функциональном меню необходимо ввести полную калибровку, при этом также требуется конденсатор 220нф. Полнофункциональная калибровка осуществляет более комплексный процесс калибровки и займет больше времени. После входа в функциональное меню поверните кнопку «Тест» в меню «Selftest», а затем нажмите кнопку «Тест», чтобы войти в полнофункциональный процесс калибровки. На экране появляется мигающая Струна «короткие датчики!», которая передает сигнал быстрой калибровки. Используйте провода для короткого замыкания трех тестовых точек и подождите, пока процесс калибровки пройдет. Когда на экране появляется мигающая Струна «изолировать зонды!», извлеките провода, которые замыкают три тестовых точки, и продолжайте ждать процесса калибровки. Когда выводится символьная строка «1-|-3> 100 нФ», установите подготовленные конденсаторы 220нф на точках тестирования TP1 и TP3. Подождите, пока экран не подскажет «завершить Тест», завершен полнофункциональный процесс калибровки.

2. Функциональное меню

Выключатель 2,1

ТРАНЗИСТОР 2,2

Частота 2,3

Измерение частоты. Нажмите и удерживайте кнопку «Тест», чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до более 1 МГц. Если частота измерения ниже 25 кГц, отображается период

2,4 f-генератор

Квадратный генератор волн, есть несколько прямоугольную волну частоты на выбор, влево или вправо вращения Тестовая кнопка переключение между разными прямоугольную волну частоты, следует совершить долгое нажатие на кнопку тестирования, чтобы выйти из квадратный генератор волн.

10-bit PWM 2,5

Генератор импульсных сигналов, поверните тестовую кнопку влево или вправо для регулировки рабочего цикла импульса, от 1% до 99%. Для включения нажмите и удерживайте кнопку тестирования, чтобы выйти из Генератор импульсных сигналов.

2,6 C + ESR @ TP1:3

Функция онлайн измерения емкости, два провода могут быть извлечены из TP1 и TP3, а значение емкости и ESR конденсаторов 2-50 МФ можно измерить онлайн. Обратите внимание, что измеренная емкость должна быть полностью разряжена перед испытанием. Если измерение онлайн, цепь, где находится емкость, должна быть полностью отключена, она может быть выполнена только после подачи электричества.

2,7

Метод непрерывного измерения сопротивления непрерывно проверяет значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеряется сопротивление составляет менее 2100 Ом, и диапазон измерения индуктивности является 0,01 mH 20 гн. Нажмите и удерживайте кнопку «Тест» для выхода.

2,8 1-|-3

Метод непрерывного измерения емкости непрерывно проверяет значение емкости, установленное на TP1 и TP3. Для конденсаторов небольшой емкости только этот метод можно использовать для измерения значения емкости. Измерьте эквивалентное последовательное сопротивление (ESR) конденсаторов больше 90 НФ, а разрешение ESR составляет 0,01 Ом. Конденсаторы более 5000пф показывают скорость падения напряжения после зарядки.

2,9 DS18B20У русской версии нет этой функции

DS18B20-это датчик температуры, который использует одношиновую связь для передачи данных. Он имеет один и тот же посылка (TO-92) в качестве одного из Триод. На рисунке ниже показано распределение контактов DS18B20.

После входа в функцию тестирования DS18B20 вторая линия дисплея показывает связь между тестовым разъемом и DS18B20, «1 = GND 2 = DQ 3 = VDD», это означает, что TP1 подключен к DS18B20 GND, TP2 подключен к DS18B20 DQ, и TP3 подключен к DS18B20 VDD. Прибор для проверки не распознает DS18B20 автоматически, поэтому для установки вы должны следовать инструкциям на второй линии

Установите DS18B20. Прибор для проверки может читать 12-разрядный температуры результаты измерений с помощью DS18B20, а также отображать соответствующий температуры в градусах Цельсия, третья строка с разрешением 0,0625 °C.

Царапина: содержимое 8 единиц хранения внутри DS18B20 считывается тестером плюс значение проверки суммы последнего байта. Всего 9 байт.

Ботинки для царапин

Температура LSB

0

Температура MSB

1

TH/Пользовательский байт 1

2

TL/Пользовательский байт 2

3

Конфигурация

4

ЗАРЕЗЕРВИРОВАН

5

ЗАРЕЗЕРВИРОВАН

6

ЗАРЕЗЕРВИРОВАН

7

Например, считывание значения один раз-это блокнот для царапин: EC014B467FFF0C102A имеет следующие отношения:

Температура LSB

EC

0

Температура MSB

01

1

TH/Пользовательский байт 1

4B

2

TL/Пользовательский байт 2

46

3

Конфигурация

7F

4

ЗАРЕЗЕРВИРОВАН

FF

5

ЗАРЕЗЕРВИРОВАН

0C

6

ЗАРЕЗЕРВИРОВАН

10

7

Четырёхъядерный 64-разрядный процессор бит Встроенная память: по всему миру, уникальный идентификатор устройства каждого DS18B20 прочитана прибор для проверки. ID имеет длину 64 бит. Состоит из 3 частей.

К примеру, 64-разрядная Встроенная память читает DS18B20 является

64-bit ROM: 28FF4D58361604A1

Тогда есть

8-бит семья код

28

48-бит серийный номер

041636584DFF

8-бит CRC код

A1

Примечание: за исключением того, что значение температуры (температура) десятичное, остальное шестнадцать.

Диапазон измерения температуры DS18B20 составляет-55 ℃-125 ℃. Нажмите и удерживайте кнопку «Тест», чтобы выйти из этой функции.

2,10 C(uF)-коррекция

Эта функция используется для коррекции измеренного значения емкости конденсаторов большой емкости. Значение по умолчанию-0%. То есть, нет коррекции, диапазон настройки составляет-0.2%-8%, если это положительное значение, это уменьшит измеренное значение емкости, И когда это отрицательное значение, это увеличит измеренное значение емкости.

После настройки для выхода нажмите и удерживайте кнопку «Тест».

2,11 IR _ декодерУ русской версии нет этой функции

Функция декодирования инфракрасного пульта дистанционного управления. Эта функция требует 1838 встроенного инфракрасного приемника (импульсного типа). После ввода этой функции наблюдайте за подсказками на экране дисплея. На второй строке будет отображаться символьная строка «1 = DOUT 2 = GND 3 = VCC», строка символов обозначает связь между 3 точками тестирования на тестере и инфракрасным приемником, а соединение должно быть строго в соответствии с инструкциями. Только один инфракрасный приемник может быть установлен на испытательное сиденье пустой или правильно. Для других компонентов с проводами не допускается короткое замыкание тестовых точек во избежание непредвиденных сбоев. На следующем рисунке показано направление установки примера инфракрасного приемника.

TP1 подключен к контакту DOUT инфракрасного приемника, TP2 подключен к GND, а TP3 подключен к VCC.

Функция декодирования инфракрасного пульта дистанционного управления поддерживает два формата кодирования инфракрасного пульта дистанционного управления.

Формат один

Два вышеуказанных формата примерно одинаковы, разница заключается в длине пилотного кода. Формат один-9 мс, формат два-4,5 мс.

Функция декодирования инфракрасного пульта дистанционного управления использует uPD6121 для отображения формата 1 и TC9012 для отображения формата 2.

Инструкции:

Функция декодирования инфракрасного пульта дистанционного управления может быть доступна только из функционального меню. Перед входом в функцию декодирования инфракрасного пульта дистанционного управления, на испытательной базе и выходной клемме квадратной волны не должно быть компонентов. Войдите в функцию декодирования инфракрасного пульта дистанционного управления, после того, как на дисплее появится Струна «постоянный…», установите интегрированный инфракрасный приемник в тестовое гнездо и заблокируйте его. Тогда вы можете направить пульт дистанционного управления на инфракрасный приемник для запуска. Если вы можете определить код, используемый пультом дистанционного управления. Третья строка будет отображать символы «>>>>>>>>>», что означает успешное декодирование, а Четвертая строка будет отображать формат кодирования, используемый пультом управления. Пятая строка показывает первый байт пользовательского кода (пользовательский код 1), а шестая строка показывает второй байт пользовательского кода (пользовательский код 2). 7-я строка показывает код данных (данные) и Инверсный код данных

(~ Данные), последняя строка-встроенный дисплей 32 бит. Все значения функции инфракрасного декодирования выражаются в шестнадцатеричном формате.

Функция инфракрасного декодирования поддерживает только режим с одной клавишей, а не непрерывный режим. При тестировании этой функции обнаружено, что для тестирования используются несколько телевизионных пультов-все TC9012, маленький пульт дистанционного управления Mp3-uPD6121, и пульт дистанционного управления кондиционера нельзя распознать:-(). Из-за условий никакого тестирования невозможно.

Чтобы выйти из этой функции, сначала снимите приемную головку на испытательном сиденье, а затем нажмите и удерживайте переключатель роторного датчика для выхода.

2,11 IR _ кодировщик У русской версии нет этой функции

Функция кодирования инфракрасного пульта дистанционного управления, для этой функции требуется инфракрасный светоизлучающий диод. Прибор для проверки может управление при помощи инфракрасного излучения, светильник-светодиод для того чтобы осуществить удобный емкостный Мини-стилус, служащий также в инфракрасный дистанционный пульт. Поскольку тестер может обеспечивать только максимальный ток вождения около 6 мА, расстояние управления не может сравниться с обычным инфракрасным пультом дистанционного управления. В чехол прицеливания на инфракрасный приемник, это примерно в 2 метра.

Код инфракрасного пульта дистанционного управления поддерживает два формата, такие же, как формат декодирования инфракрасного пульта дистанционного управления, как описано выше. Также Используйте uPD6121 для формата один и TC9012 для формата два.

Инструкции

Функция кодирования инфракрасного пульта дистанционного управления может быть доступна только из функционального меню. Перед входом в функцию кодирования инфракрасного пульта дистанционного управления, в испытательной базе и выходной клемме квадратной волны не могут быть компоненты. После ввода инфракрасный дистанционный пульт кодирование, подключите инфракрасный светильник-светодиод на прямоугольную волну выходной терминал. Отрицательный электрод при помощи инфракрасного излучения, светильник-светодиод подключен к земле и положительный электрод подключен к выходу. Проводов может использоваться для того, чтобы продлить положительных и отрицательных электродов при помощи инфракрасного излучения, светильник-светодиод для того, чтобы облегчить работу. Длинная ножка из при помощи инфракрасного излучения, светодиодный положительный и короткая нога Отрицательная.

Самая низкая часть столбца дисплея обозначает символ «>», обозначая установленные в настоящее время параметры. Короткое нажатие кнопки «>» для переключения между каждым элементом настройки. Вторая строка «протокол» устанавливает формат кодирования для использования. Поверните тестовую кнопку влево и вправо, чтобы переключиться между «uPD6121» и «TC9012».

Третья и четвертая строки «пользовательский код 1» и «пользовательский код 2» устанавливают первые и второе байты пользовательского кода, кнопку тестирования левой рукой можно уменьшить на 1 единицу, И кнопку проверки правой руки можно увеличить на 1 единицу.

Пятая Строка задает код данных (данные), кнопка проверки левой рукой может быть уменьшена на 1 единицу, а кнопка проверки правой рукой может быть увеличена на 1 единицу. Обратный код данных автоматически рассчитывается по коду данных и не может быть настроен вручную.

При установке значения код пользователя и код данных, в дополнение к повернув кружок указателя Тестовая кнопка левые и правые для того, чтобы изменить его значение в единиц 1, он также может быть увеличена в единиц 0x10. Метод работы-нажимать и удерживать кнопку тестирования, но долгое время не может быть слишком долгим. Если он слишком длинный, он выйдет из этой функции. Сначала не сомневайтесь в выборе этого уровня. Шестая линия-это регулятор выбросов «излучать». Когда знак «>» переместится на эту линию, поверните кнопку тестирования слева и справа, чтобы излучать инфракрасные лучи в соответствии с набором данных выше. При повороте тестового переключателя вы можете увидеть символ «->», мигающий быстро. Указывает на то, что данные передавались один раз.

Пример работы:

Чтобы использовать функцию инфракрасного кодирования для управления электрическим прибором, вы должны сначала знать формат кодирования пульта дистанционного управления, который управляет электрическим прибором. Итак, первый шаг-использовать функцию инфракрасного декодирования для считывания кодового значения кнопки на пульте дистанционного управления.

Например, если ТВ-Телевизор с ЖК-дисплеем Samsung, нажмите кнопку уменьшения громкости пульта дистанционного управления, декодированное значение

TC9012 пользовательский code1 = 07 пользовательский code2 = 07

Данные = 0B ~ данные = F4

Все 32bit = F40B0707

Записывайте Вышеуказанные данные, а затем в функции инфракрасного кодирования, соответственно Установите Протокол: TC9012 пользовательский код 1 = 07 пользовательский кодировщик 2 = 07

Данные = 0B ~ данные = F4

Затем переместите символ «>» для включения:

> Включение:

При помощи инфракрасного излучения, светильник-светодиод подключен к прямоугольную волну выходной терминал прибора для проверки транзисторов, согласовывается с позиции при помощи инфракрасного излучения, приёмник ТВ и испытание может быть включена кнопка для того, чтобы начать передачи, И ТВ можно контролировать, чтобы уменьшить громкость.

Чтобы выйти из этой функции, сначала снимите инфракрасный светодиодный, подключенный к тестеру, а затем Длительное нажатие кнопки проверки для выхода

Примечание: тестер транзисторов поддерживает только два формата кодирования: TC9012 и uPD6121. Все значения отображаются в шестнадцати

Новое. Радиолюбительский инструмент на интернет-аукционе Au.ru

Мультиприбор GM328A для проверки радиоэлементов.

Новый, в упаковке. Готовый к эксплуатации (не конструктор). Безкорпусная конструкция.

GM328A — многофункциональный тестер радиодеталей, который является обязательным в арсенале любого радиолюбителя. С его помощью очень удобно проверять радиодетали на исправность и измерять их рабочие параметры.

Тестер GM328A своеобразный комбайн, помощник не только для начинающих электронщиков, но и для «мастодонтов» электроники.

К положительным сторонам этого прибора относятся многофункциональность, универсальность, простота сборки и использования.

GM328 умеет определять и измерять характеристики:

— NPN и PNP транзисторы

— Мосфеты

— Диоды

— Светодиоды

— Двойные диоды

— Тиристоры

— Стабилитроны

— Резисторы (может сразу два) 0,01 Ом до 50 МОм

— Конденсаторы (ESR)

— Измерение индуктивности от 0,01 mH до 20H

— Постоянное напряжение до 50 вольт

— Генератор импульсов от 1Гц до 2МГц

— Частотомер до 2МГц

Тестер автоматически определяет, какой тип электронного элемента в него установлен, а также определяет некоторые дополнительные параметры электронного элемента, например для транзистора — коэффициент усиления тока или для конденсатора — ёмкостное сопротивление и падение напряжения.

Тестер оснащен кнопкой, с её помощью можно управлять тестером. Кроме функции включения, есть еще несколько.

После запуска тестера нажмите кнопку и удерживайте, откроется меню :

1. Тестер — Основной функционал тестера.

2. Частотомер.

3. Генератор частоты с выбором частоты генерации.

4. 10-bit PWM — 10бит ШИМ.

5. C+ESR TP1 : 3 — Непрерывное измерение емкости и ESR подключенных конденсаторов (запустив этот режим не нужно каждый раз нажимать на кнопу для запуска измерений, достаточно подсоединить конденсатор к щупам и тестер отобразит информацию, удобно при множественном тестировании)

6. Самотестирование.

7. Настройка контрастности дисплея.

8. Выключение.

Позволяет производить измерения:

— сопротивления — с разрешением до 0,1 Ом

— индуктивности

— омическое сопротивление индуктивности

— емкости конденсатора — разрешение до 1пф (начиная с некой ёмкости показывает ESR и потери напряжения)

— определяет параметры диодов, двойных диодов:

               * измерение падения напряжения на диоде

               * измерение паразитной емкости диода

               * распиновку;

               * характеристики светодиодов;

— определяет параметры транзисторов:

               * тип (NPN, PNP, N-P channel MOSFET JFET)

               * измерение коэффициента передачи тока базы биполярного транзисторов

               * определение напряжения насыщения биполярного транзистора

               * измерение емкости затвора полевого транзистора

               * определение напряжения открытия полевого транзистора

               * отображает наличие защитного диода

               * распиновку

— определяет распиновку тиристоров, симисторов

— измерение напряжения на элементах питания

Технические характеристики:

Дисплей: 160*128 TFT

Питание: либо крона 9 В либо DC 6.8-12 В

Ток: прибл. 30mA

Измерение сопротивления: до 50 МОм

Измерение емкости: от 25 пФ до 100 мкФ

Измерение Напряжения (постоянного тока): до 50 В

Размер экрана: 3.7 * 3 см

Размер платы: 7.8 * 6.2 см

Вес: ~170г

В комплекте переходник питания DC 5,5×2,1 для «Кроны»

Самовывоз с Алексеева 113.

Возможна отправка почтой России, подробности в личных сообщениях, либо по телефону.

Тестер Транзисторов Маркуса | Практическая электроника

Типы тестируемых элементов:

название элемента индикация на дисплее/диапазон
NPN транзисторы «NPN»
PNP транзисторы «PNP»
N-канальные-обогащенные MOSFET «N-E-MOS»
P-канальные-обогащенные MOSFET «P-E-MOS»
N-канальные-обедненные MOSFET «N-D-MOS»
P-канальные-обедненные MOSFET «P-D-MOS»
N-канальные JFET «N-JFET»
P-канальные JFET «P-JFET»
Тиристоры «Tyrystor»
Симисторы «Triak»
Диоды «Diode»
Двухкатодные сборки диодов «Double diode CK»
Двуханодные сборки диодов «Double diode CA»
Два последовательно соединенных диода «2 diode series»
Диоды симметричные «Diode symmetric»
Резисторы от 0,5 К до 500К [K]
Конденсаторы от 0,2nF до 1000uF [nF, uF]

При измерении сопротивления или емкости устройство не дает высокой точности
Описание дополнительных параметров измерения:
— h31e (коэффициент усиления по току) — диапазон до 10000
— (1-2-3) — порядок подключенных выводов элемента
— Наличие элементов защиты — диода — «Символ диода»
— Прямое напряжение – Uf [mV]
— Напряжение открытия (для MOSFET) — Vt [mV]
— Емкость затвора (для MOSFET) — C= [nF]

Автор девайса Маркус, но в дальнейшем разработку продолжил Карл Хейнц.

Ну, что можно сказать, транзисторы и диоды определяет, емкости конденсаторов тоже, у электролитов и ESR показывает. О точности измерений пока ничего не могу сказать, времени чтобы поверить показания, пока нету. Тестер оказался не очень удобен в использовании.

Неудобства при использовании:

  1. При каждом измерении нужно сначала приложить деталь к контактным площадка, а потом нажимать кнопку «Тест», причем времени проходит от момента включения до измерения не так мало.
  2. Если тестируемый компонент сгорел с КЗ всех трех ножек, то в этом случае тестер перейдет в режим самотестирования.
  3. Нет подсветки индикатора. Я подозреваю что просто не впаяли самые правые два пина на плате индикатора. Они кстати помечаются как «А» и «К».
  4. Светодиодик индицирующий включение прибора горит очень ярко.
  5. В тестере прошита старая программа, на профильных форумах, есть более свежие, у которых более удобно показывается распиновка компонента по ножкам.
  6. Две клеммы непонятно какие, провод в них не зажмешь. Только штыри.

А вот и сама плата, маркировку Меги соскребли.

И вот не распаянная часть платы. На ней оказалась схема модуля обеспечивающей работу тестера от литиевого аккумулятора.

Собственно название редакции «Booster edition».

Схема тестера транзисторов


Обратите внимание, что распиновка микроконтроллера ATMega дана для корпуса DIP-28! В моем тестере использован TQFP-32. И стандартный разъем программирования на 10 выводов, а не на 6 как на схеме.

№ вывода назначение
1 MOSI
2 +5В
3 не задействован
4 земля
5 RESET
6 земля
7 SCK
8 не задействован
9 MISO
10 не задействован

На фотографии первый контакт разъема — правый нижний.

Как запрограммировать тестера

Я захотел узнать, какая из ATMeg, установлена в моем тестере, поэтому решил припаять разъем для программирования BH-10. Но он туда не влезал из-за подстроечного резистора, поэтому боковая стенка разъема была отпилена ножовкой, а резистор отодвинут чуть выше.
Распиновка разъема полностью совпала с распиновкой программатора AS-4 и я смело подключил программатор и подал питания на тестер. Но вот не задача, программатор не видит процессор из-за того что питание подается на тестер только при нажатие кнопки, все остальное время 5В на процессоре нету. Даже если кнопку постоянно нажимать, программатор все равно не хочет «общаться» с процессором.

Чтобы подать постоянное питание достаточно замкнуть коллектор и эмиттер транзистора T3, тогда питание будет постоянно подаваться на IC3.
После установки перемычки, микроконтроллер стал определятся и читаться.

Прошивку 1.06К взял отсюда:
http://kazus.ru/forums/showpost.php?p=595426&postcount=21
Эта прошивка тоже работает:
http://kazus.ru/forums/showpost.php?p=594182&postcount=1

Самотестирование тестера транзисторов

Чтобы узнать какая версия прошивки в вашем тестере, нужно ввести тестер транзисторов в режим самотестирования, в так называемый selftest.
Итак, замыкаем все три входные клеммы тестера и запускаем тестер на измерение кнопкой «Test button». Устройство проводит всевозможные тесты, и примерно через минуту просит подключить к 1 и 3 клеммам конденсатор с емкостью больше 100нФ. Тесты идут дальше и в конце концов, тестер показывает версию прошивки.

В моем случае версия первоначальной прошивки оказалась 1.02к.

Свежие прошивки и самое активное обсуждение тут:

vrtp.ru/index.php?showtopic=16451

А вот тут продают платы для тестера по 2шт за 7долларов + стоимость доставки:
radiokot.ru/forum/viewtopic.php?f=51&t=84516

PS О своих впечатлениях по поводу тестера я ещё напишу 🙂

Для проверки понадобятся точные резисторы и конденсаторы, либо точный прибор по которым можно будет измерить неточные.

PPS

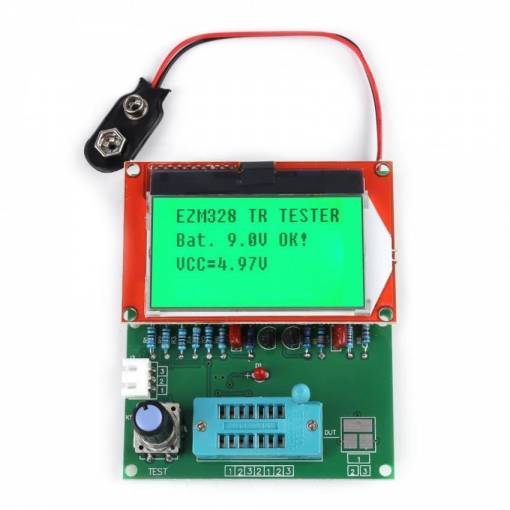

Тестер транзисторов с графическим индикатором

Случайно на ebay увидел новый тестер «ESR Meter 12864 LCD Transistor Tester Diode Triode Capacitance led MOS/PNP/NPN».
Продается за $33 и уже в корпусе, был порыв заказать на пробу, но остановил китайский язык 🙂

Что обещает продавец:

  • Микроконтроллер ATMega328, прошивка 2013 с кучей функций.
  • Внешний кварцевый резонатор на 8МГц.
  • Подсветка LCD дисплея
  • Потребление 2мА в режиме ожидания (я так понимаю это между измерениями), 20нА в выключенном состоянии.
  • Мега в корпусе DIP, простота обновления прошивки (я так понимаю мега устанавливается в панельку)
  • Питание от 9В батерейки (давно бы сделали от AA или лития)

Якобы новые функции:

  • Автоматическое определение резисторов (и сборок из двух резисторов, а также среднего вывода переменных и подстроечных резисторов), конденсаторов, биполярных транзисторов обоих типов, MOSFET с обоими типами каналов, диодов, диодных сборок, тиристоров малой мощности — как unidirectional, так и bidirectional я предполагаю, что имеются ввиду тиристоры и симисторы.
  • Автоматическое определение распиновки всех компонентов.
  • Определение обратного диода в транзисторах, коэффициент усиления, прямое напряжение база-эмиттер.
  • Измерение входной емкости и порогового напряжения для MOSFET.
  • Графический индикатор 12864 с зеленой подсветкой, язык к сожалению только китайский
  • Размеры прибора 140*90*55MM
  • Управление одной кнопкой, автоматическое выключение (ну вообще-то так и раньше было, но на моде почему-то три кнопки)

Диапазоны измерений:

  • Диапазон сопротивлений: 0,1 Ом — 50 МОм, разрешающая способность при измерение сопротивлений 0,1 Ом
  • Диапазон емкостей: 30 пФ — 100 мФ, шаг 1 пФ
  • Для конденсаторов с емкостью более 2 мкФ, измеряется ESR (эквивалентное последовательное сопротивление), разрешающая способность 0,01 Ом.
  • Измеряется прямое напряжение на диодах и напряжение стабилизации для стабилитронов если оно меньше 4,5 В

А теперь куча фоток с результатами тестирования компонентов:

3d модель корпус к транзистор тестеру GM328A для 3d принтера

Я использовал плату

(https://ru.aliexpress.com/item/2pcs-DC-DC-Power-Supply-Converter-Step-Up-Boost-Module-1A-3V-to-5V/32598574742.html?spm=a2g0v.search0604.3.203.36045fabKOoHof&ws_ab_test=searchweb0_0,searchweb201602_5_10152_10151_10065_10344_10068_10342_5722912_10343_10340_5722612_10341_10543_10696_5711412_5722812_10084_10083_10618_5722712_10307_10301_5711212_10059_308_100031_10103_5711512_10624_10623_10622_10621_10620_5722512_10125_5711312,searchweb201603_36,ppcSwitch_7&algo_expid=0d2f646c-fef9-4e80-ba27-3f271c616921-29&algo_pvid=0d2f646c-fef9-4e80-ba27-3f271c616921&priceBeautifyAB=0)

только я резисторы перепаивал чтоб на выходе 9В Вам такую не советую советую

(https://ru.aliexpress.com/item/DC-DC-2-24V-to-2-28V-Adjustable-Power-Module-Step-Up-Boost-Converter-2A-SX1308/32785646791.html?spm=a2g0v.search0604.3.210.4da5a1bcuE4UKu&ws_ab_test=searchweb0_0,searchweb201602_5_10152_10151_10065_10344_10068_10342_5722912_10343_10340_5722612_10341_10543_10696_5711412_5722812_10084_10083_10618_5722712_10307_10301_5711212_10059_308_100031_10103_5711512_10624_10623_10622_10621_10620_5722512_10125_5711312,searchweb201603_36,ppcSwitch_7&algo_expid=012865e2-253c-429f-9550-c61baa396794-34&algo_pvid=012865e2-253c-429f-9550-c61baa396794&priceBeautifyAB=0)

 было и плату зарядки

(https://ru.aliexpress.com/item/1pcs-New-5V-Mini-Micro-USB-1A-TP4056-Lithium-Battery-Charging-Charger-Module-Professional/32384173335.html?spm=a2g0v.search0604.3.114.e49a3a9d5X4SqX&ws_ab_test=searchweb0_0,searchweb201602_5_10152_10151_10065_10344_10068_10342_5722912_10343_10340_5722612_10341_10543_10696_5711412_5722812_10084_10083_10618_5722712_10307_10301_5711212_10059_308_100031_10103_5711512_10624_10623_10622_10621_10620_5722512_10125_5711312,searchweb201603_36,ppcSwitch_7&algo_expid=c6fa483b-c2d8-40a4-8ce8-240955992afc-15&algo_pvid=c6fa483b-c2d8-40a4-8ce8-240955992afc&priceBeautifyAB=0)

Li-ion ставил в 3х вариантах разный от нокии 1Ач  и 200маЧ с али  главная чтобы плоская была, более компактней получается чем крона, и еще тумблер ставил, а то на холостую преобразователь сжирает за месяц и li-ion уходит в глубокий разряд (это плохо)

Тестер транзисторов diymore GM328A, измеритель емкости, индуктивности, сопротивления, частоты, частоты, квадратных волн, с ЖК дисплеем, русская версия|Интегральные схемы|

Описание:

Многофункциональный тестер транзисторов для автоматического обнаружения NPN и PNP транзисторов, FET, диодов, двух диодов, тиристоров, SCR, автоматической идентификации транзисторов. Он также может использоваться в качестве сигнала прямоугольной и PWM генератор сигналов.

Характеристика:

Цифровой ЖК-дисплей для легкого чтения данных и графики.

Управление поворотным переключателем.

Основным чипом является DIP, легко для электронных энтузиастов DIY или обновление.

Применение s аккумулятор 9 В (не входит в комплект) или Применение питания постоянного тока (DC 6,8-12V).

Автоматическое выключение (ток выключения составляет около 20 на).

Тест NPN и PNP транзистор общий эмиттер коэффициент усиления тока, основание-эмиттер пороговое напряжение, от коллектора-эмиттер ток утечки.

Поддерживает 2 резистора измерения, показывает его положительное и отрицательное, на-состояние напряжения.

Измерение сопротивления Максимальное разрешение 0.01Ω, может быть измерено до 50MΩ.

Автоматическое тестирование контактов компонента и отображение на дисплее.

Измерение порогового напряжения и емкости ворот FET.

Для следующих 2100Ω резистор при измерении его индуктивности диапазон измерения от 0,01 mH 20 гн.

Может использоваться в качестве генератора сигналов и частотного метра: Частотный диапазон от 1 Гц-2 МГц и может генерировать 1%-99% PWM (модуляция ширины импульса) сигналы.

Примечание:

Перед измерением емкости конденсатор должен быть разряжен, в противном случае он может повредить счетчик.

Спецификация:

Дисплей: 160×128 LCD

Мощность питания: аккумулятор 9 В (не входит в комплект), переменный ток 6,8-12V

Ток: приблизительно 30 мА

Измерение сопротивления: макс. 50 мОм

Разрешение сопротивления: 0.01Ω

Измерение емкости: 25pF — 100mF

Разрешение емкости: 1pF

Измерение напряжения постоянного тока: до 50 в

Экран Размер: 3,7 х 3 см (1,45×1,18 дюйма)

Размер печатной платы: 7,8×6,2 см (3,1×2,44 дюйма)

Тестер M328Kit+TFT и корпус к нему

На mySKU.me уже есть несколько обзоров этого и аналогичных приборов, поэтому не буду повторять уже написанное, рекомендую ознакомиться с подробным обзором kirich — mySKU.me/blog/china-stores/34579.html
Тестирования прибора здесь тоже не будет.
Я расскажу о своем опыте сборки этого тестера.

Проект тестера был начат двумя широко известными в узких кругах немцами, и сейчас активно развивается при поддержке энтузиастов. Существую различные версии прошивки, в том числе русская.

Перевод инструкции к тестеру на русский язык — www.mikrocontroller.net/wikifiles/c/c8/Ttester_rus111k.pdf

По запросу M328 на Алиэкспресс вы найдете огромное количество предложений по продаже этого и аналогичных моделей тестера, но все они обладают схожим функционалом.

Известные мне отличия:

1) Наибольшим набором функций обладают приборы на микроконтроллере ATmega328. Младшие модели микроконтроллера не имеют части дополнительных функций. В то же время применение старших версий, например ATmega1284, не приносит на данный момент дополнительного функционала. Далее буду говорить только про версию прибора на ATmega328.

2) Есть варианты с энкодером, а есть с одной кнопкой. Вариант с кнопкой, вопреки распространенному мнению, с меню работать тоже может, только немного сложнее. И даже есть два варианта вызова духа меню. Можно закоротить все три тестовых контакта. Так же можно вызвать меню двумя короткими нажатиями кнопки после отображения последнего найденного элемента или выполнения функции. Нажмите кнопку «Тест» дважды быстро.
Энкодер позволяет легко заходить в меню прибора и выбирать дополнительные функции. Мне такой вариант понравился больше, его я и выбрал.
3) Обычно прибор питается от батарейки типа Крона 9В, но доступны так же тестеры с питанием литиевых аккумуляторов 18650. У меня версия с Кроной, возможно буду потом переделывать на 18650.
4) Тестеры продаются с готовым корпусом, с корпусом который требует сборки, а так же без корпуса. Использовать тестер без корпуса неудобно и непрактично. Легко можно что-то замкнуть, и по отзывам быстро погибает шлейф экрана. Готовые корпуса на Алиэкспресс мне не нравились, после долгих поисков я нашел выход, о котором расскажу ниже.
5) Я купил тестер в виде комплекта деталек и платы, хотя есть уже собранные приборы. Иногда они даже стоят дешевле. Мне же было интересно самому собрать его от начала и до конца.
6) Есть разные варианты и размеры экранов. На любой вкус и цвет.
7) Прошивка, с которой я купил свой тестер общается с вами на английском языке и имеет 18 пунктов в меню. К сожалению она «закрытая» и прошить на нее самостоятельно нельзя. Последние прошивки, которые доступны для скачивания (в том числе и русская) имеют 16 пунктов в меню. Отличие китайской — работа с IR датчиком. Уже заказал себе чистую ATmega328, буду прошивать ее русской версией прошивки, китайскую атмегу сохраню, вдруг пригодится )))

Пока выбирал тестер и подходящую прошивку, познакомился с одним добрым человеком, который незадолго до этого приобрел такой же приборчик и очень помог мне в выборе. Проблему выбора корпуса он предложил решать радикально — собственноручно разработать его и распечатать на 3D-принтере. Я тут же записался к нему в очередь на покупку готового корпуса, так как автор является счастливым обладателем 3D-принтера. В качестве вознаграждения за моральную поддержку при разработке модели и за то, что я был первым покупателем я получил корпус с аквапринтом от автора. Очень ярко получилось )))

После печати корпус был зашпаклеван и зашкурен, потом покрашен, а сверху нанесен аквапринт.

Сейчас автор корпуса разместил его улучшенную версию на 3DToday — 3dtoday.ru/market/mechanical-parts/body/korpus_testera_m328kit_tft/

Вот так выглядел мой тестер в самом начале:

Сборка подробна описана у kirich. Добавлю только, что у меня возникла проблема с 6-ногой микросхемой внизу платы, справа от энкодера. На ней должна быть обозначена точкой первая ножка, но разглядеть эту точку очень сложно. Я ее разгялдел только под большим увеличением и только под определенным углом к свету. Микросхема, кстати, отвечает за защиту тестера от неразряженного конденсатора. Но по отзывам не всегда справляется со своей функцией. Поэтому, конденсаторы нужно обязательно разряжать перед проверкой.

Было интересно посмотреть как устроена ZIF панель. Вот так:

Внутри какая-то смазка. Похожа на силиконовую, но вряд ли она.

Первое включение:

Потом дождался прихода из Китая клемм, которые советовал автор корпуса и приступил к его сборке.

3 клеммы на передней поверхности дублируют ZIF панель.
Дальние четыре разъема:
1 GND — Общий для этой группы разъемов
2 генератор
3 частотомер
4 вольтметр до 50V

Для того, что бы уместить плату в корпус нужно:
— перенести (или сразу запаять их так) 2 резистора рядом с SMD-панелью и один возле экрана.
— провода питания так же паяем на оборотную сторону платы.
— удлинить ножки светодиода (если вы как я успели из отрезать). Стандартной длины ножек должно хватить.
— подпаять провода (МГТФ 0.07) к клеммам (клеммы хорошо паяются паяльной кислотой).

Передние клеммы приклеиваются.

Экран закрывается небольшим кусочком прозрачного пластика.
Нижняя крышка крепится на 4 болтика с резьбой М3.

Несколько фотографий готового тестера

Теперь тестер радует меня не только своим функционалом, но и красивым дизайном! Для тех, кто собирает самостоятельно какие-то приборы, печать корпуса может быть отличной альтернативой готовым корпусам. Буду и дальше использовать эту технологию.
Если есть вопросы по корпусу, постараюсь ответить )))

По просьбам жаждуших автор корпуса добавил свои контакты здесь — 3dtoday.ru/market/mechanical-parts/body/korpus_testera_m328kit_tft/
(смотрите в комментариях).

Простой тестер кабелей RJ45 на Arduino своими руками » Digitrode.ru

Для работы автоэлектрика необходим пробник, индицирующий напряжение около 12 В и способный проверять целостность электрических цепей, ламп накаливания, обмоток реле, пробои изоляции электрооборудования.

В большинстве случаев автоэлектрики пользуются индикаторами на лампах накаливания, на светодиодах, простенькими «китайскими» тестерами. Работа с ними имеет существенный недостаток, так как для подключения к цепи необходимо два провода, что влечет путаницу проводов, нарушение контакта с «массой» автомобиля.

Я разработала простой пробник, не имеющий таких недостатков, так как в нем взамен обычно длинного провода, подключаемого к «массе» автомобиля, использовано сопротивление тела автоэлектрика.

Данный пробник подключается к измеряемой цепи только одним щупом, функцию второго щупа выполняет тело автоэлектрика, что освобождает его от длинных проводов и решает проблему контакта с «массой».

Самое полное руководство по выбору кабельного тестера для витой пары!

На российском рынке доступен огромный ассортимент кабельных тестеров для диагностики витой пары и коаксиального кабеля. Как эти устройства различаются по своим возможностям? Почему функционально схожие приборы имеют разную цену? И как, не переплачивая, выбрать кабельный тестер, который лучше всего подойдет для ваших целей?

Кабельные тестеры экономят массу времени при проверке витой пары (с разъемами RJ45, RJ11, RJ22) и коаксиального кабеля. Они дают возможность определить целостность проводников, правильность установки коннекторов и наличие повреждений. Сегодня производители предлагают настолько широкую номенклатуру тестеров, что определиться с выбором нужного прибора — непростая задача даже для опытного инженера. Давайте разберемся, на какие классы делятся кабельные тестеры, каким функционалом они обладают, и почему различаются по цене.

По понятным причинам, в рамках одной статьи мы не можем охватить все доступные на рынке приборы. Поэтому сразу оговоримся, что речь пойдет о качественных, а значит, не самых дешевых кабельных тестерах торговых марок Softing, Greenlee, Fluke Networks, Jonard, NetScout, Hobbes, DataShark.

Три источника питания для автомобиля с 24 на 12 вольт.

Напряжение бортовой сети большинства грузовых автомобилей 24 В; таково и номинальное напряжение аккумуляторных батарей. А большинство выпускаемых приборов-помощников, предназначенных для применения в автомобилях

Зарядное устройство на трансформаторе своими руками

Всем привет, сегодня опять речь пойдёт о зарядных устройствах и поскольку многим надоели всякие импульсные схемы источников питания, покажу я вам довольно универсальную, простую и мега надежную схему зарядного устройства, которую собирали еще наши деды.

ЧАСТЬ 1. Тестеры для определения правильности обжима витой пары

Эти простые устройства можно поделить на несколько групп, различных по цене:

  1. Базовые кабельные тестеры
  2. Продвинутые кабельные тестеры
  3. Многофункциональные тестеры кабельных линий
  4. Профессиональные кабельные тестеры с цифровым экраном

А) Базовые кабельные тестеры для определения повреждений

Такие приборы состоят из двух частей: самого тестера и удаленного устройства для установки на обратном конце линии. Светодиоды для отображения информации могут находиться либо на одной части прибора, либо на обеих. По принципу работы они очень напоминают простейшую электрическую цепь из батарейки и лампочки: если нужный проводник цел, то при подаче напряжения лампочка загорается.

Начальный уровень тестирования дает ответ на вопрос «правильно ли установлен модульный разъем RJ45 (RJ11/12, Coax) при прямой схеме опрессовки (рис. 1.1 и 1.2)». А вот корректно проверить перекрёстный кабель Crossover (рис. 2.1 и 2.2) уже вряд ли получится. Простейшие устройства могут даже не иметь отдельного светодиода для каждого проводника, а отображать результат по парам. Здесь все просто: горит индикатор – значит, как минимум, электрическая целостность присутствует, сигнал проходит. При обнаружении любого отступления от правильной схемы обжима, обрыве или коротком замыкании тестер показывает проблему. А вот как именно нарушена распиновка, удается определить не всегда. Кроме того, при подключении в линию под напряжением, даже небольшим, тестер с большой вероятностью сгорает.

Сфера использования простейших кабельных тестеров – проверка кабеля на целостность и тестирование самостоятельно изготовленных патч-кордов. Применять их в корпоративных целях можно, но следует помнить, что вы не получите ответы на все возможные вопросы. Разве что ваши задачи совсем просты, линии гарантированно обесточены, и вам очень важна низкая цена на прибор.

Рис 2.1 Crossover (до 100 Мбит/с, ПК-ПК)Рис 2.2 Crossover (до 1000 Мбит/с)

Примеры базовых кабельных тестеров:

Возможности простого кабельного тестера (для большинства моделей):

  • Разъемы: в основном RJ45, но также возможны RJ11 и BNC (Coax)
  • Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
  • Определение обрыва кабеля или пар
  • Определение ошибок монтажа и наличия короткого замыкания
  • Тестирование целостности экрана кабеля

Преимущества дешевых тестеров витой пары:

  1. Цена. Других плюсов перед более продвинутыми моделями нет.

Недостатки простейших кабель тестеров:

  1. Не измеряют длину линии, расстояния до обрыва и короткого замыкания
  2. Сгорают при подключении к активной линии, так как не имеют защиты по напряжению
  3. Невозможно определить обрыв кабеля без удаленного идентификатора
  4. Не всегда можно понять, с каким типом повреждения имеем дело
  5. Часто выдают ложное «повреждение» на кабеле типа Crossover
  6. Нет автоматического отключения, что может привести к полному разряду батарей
  7. Нет индикатора низкого заряда, что может привести к неправильному результату на севших батареях
  8. Нет встроенного генератора для идентификации кабеля
  9. Нет поддержки нескольких номерных удаленных идентификаторов сразу

Б) Продвинутые кабельные тестеры для определения повреждений

Благодаря каким функциям прибор можно назвать «продвинутым»? Строгого определения здесь нет, но попробуем выделить некоторые отличия «продвинутых» тестеров от самых простых. Более функциональные кабельные тестеры могут определять схему обжима RJ45, наличие и тип повреждения, уверенно показывать, какие именно проводники витой пары перепутаны, оборваны или замкнуты, распознавать кабель типа crossover. Очень важная особенность — возможность отображать ошибку монтажа типа «расщепленная пара», которую простейшие тестеры не определяют, как повреждение.

В продвинутых приборах бывает встроен тональный генератор, который совместно с индуктивным щупом позволит идентифицировать нужный кабель или порт коммутатора. Хорошие тестеры имеют возможность отправлять специальный сигнал для активации мигания светодиода порта коммутатора, что позволяет быстро его найти. Многие модели также поддерживают удаленные номерные идентификаторы для быстрого поиска и маркировки розеток и портов СКС. Установив идентификатор с одной стороны кабеля и подключив тестер с другой, можно увидеть его номер. Так мы быстро найдем нужную розетку пользователя или порт патч-панели, и наведем порядок в немаркированных линиях.

Примеры продвинутых кабельных тестеров:

HobbesHobbesFluke NetworksHobbesHobbesHobbes
HB-256652A-IDTHB-256553FL-MT-8200-49AHB-256777256555-RHB-256653T

Возможности продвинутого кабельного тестера (для большинства моделей):

  • Разъемы: в основном RJ45, также возможно тестирование RJ11 и BNC (Coax)
  • Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
  • Определение обрыва кабеля или пар
  • Определение ошибок монтажа, типа повреждения и наличия короткого замыкания
  • Тестирование целостности экрана кабеля
  • Возможно наличие тонального генератора для идентификации кабеля
  • Возможна поддержка нескольких удаленных номерных идентификаторов

Преимущества продвинутых тестеров витой пары:

  1. Улучшенная интерпретация типа повреждения кабеля
  2. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
  3. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам

Недостатки продвинутых кабель тестеров:

  1. Не измеряют длину линии, расстояния до обрыва и короткого замыкания
  2. Сгорают при подключении к активной линии, так как не имеют защиты по напряжению
  3. Не способны определить обрыв кабеля без удаленного идентификатора
  4. Нет автоматического отключения, что может привести к полному разряду батарей
  5. Нет индикатора низкого заряда, что может привести к неправильному результату на севших батареях

В) Многофункциональные тестеры кабельных линий

Существуют приборы, которые тяжело назвать исключительно кабельными тестерами из-за их многофункциональности или конструктивных особенностей. Таких устройств не очень много, но для наглядности выделим их в отдельную категорию.

Первый тип многофункционального тестера — прибор, объединяющий функции тестового набора (генератора и щупа) и проверочного устройства для витой пары. Стоит упомянуть, что именно в тестерах такого типа бывает встроенный цифровой тональный генератор, который с помощью сигнала позволяет идентифицировать активный кабель (Ethernet). Стандартный аналоговый сигнал не будет слышен из-за сильного «шума». Второй уникальный тип устройств — это так называемый «комбайн» из обжимки и LAN-тестера.

Примеры многофункциональных тестеров кабеля:

JonardHobbesFluke NetworksHobbes
JIC-TETP-900HB-256713DFL-MT-8200-60-KITHB-HTC-0022

Г) Профессиональные кабельные тестеры для определения повреждений с цифровым экраном

Каким бы хорошим ни был светодиодный LAN-тестер, он всегда будет уступать профессиональному прибору с LCD-экраном как минимум по наглядности отображения результатов диагностики. Кроме того, как показывает практика, наличие экрана означает, что прибор оснащен дополнительными функциями.

Приборы с LCD-экранами дороже, чем светодиодные тестеры. Вероятно, это связано и с расширенным функционалом, и с обязательным наличием у LCD-тестера прошивки, и с ценой самого дисплея. Как говорится, за удобство надо платить: LCD-тестеры наглядно покажут результат тестирования, и вам не придется ждать, пока «промигаюся» все светодиоды простого тестера. Если, витая пара обжата правильно, мы видим однозначное утверждение, что все хорошо (например, значок «Pass»), и даже не всматриваясь в детали, будем твердо знать, что все в порядке. В случае ошибки монтажа мы увидим однозначную интерпретацию ее типа и быстро примем решение по устранению.

Из дополнительных функций профессиональные кабельные тестеры имеют защиту от входного напряжения, обычно до 50-60 В, которая не даст им сгореть при подключении к телефонной линии. Если вы забудете выключить прибор, он отключится сам, экономя ресурс батарей. Корпус часто прорезинен и защищен. Модельный ряд таких устройств небогат: похоже, производители действуют по принципу «хорошего понемногу».

Примеры профессиональных тестеров кабеля c LCD экраном:

SoftingGreenlee
CableMaster 200NETcat Micro

Пример подачи информации о состоянии кабельной линии:

Кабель обжат правильноОбрывКороткое замыканиеОшибка монтажа

Возможности кабельного тестера с LCD-экраном для определения повреждений:

  • Цифровой LCD-экран
  • Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
  • Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
  • Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
  • Генератор тонального сигнала для прозвонки кабеля
  • Работа с несколькими удаленными идентификаторами (модель Softing CableMaster 400)
  • Защита портов от входящего напряжения

Преимущества тестеров витой пары с LCD-экраном:

  1. Наглядное отображение результата измерений в виде сообщений «прошел/не прошел» (Pass/Fail)
  2. Быстрая и однозначная интерпретация типа повреждения
  3. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
  4. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
  5. Защита портов от напряжения
  6. Защищенный корпус
  7. Индикатор низкого заряда батарей
  8. Автоматическое отключение питания

Недостатки LAN-тестеров с жидкокристаллическим дисплеем:

  1. Не измеряют длину линии, расстояния до обрыва и короткого замыкания
  2. Невозможно определить обрыв кабеля без удаленного идентификатора

ЧАСТЬ 2. Тестеры для определения ошибок монтажа с измерением длины кабеля (по емкости)

Хорошо, когда в арсенале у технического специалиста есть тестер витой пары, который показывает распиновку RJ45. С его помощью можно проверить правильность установки разъемов сразу после опрессовки, убедиться, что проводники разведены по нужной схеме, проверить целостность кабеля, удостоверится в отсутствии обрыва и короткого замыкания. Вдвойне хорошо, если никаких проблем нет, и соединение «поднялось». Но что делать, если неисправность все же обнаружилась, или вы пришли на неизвестную линию с целью ее ремонта, или соединение пропало после перестановки мебели, бурения стен, вбивания дюбелей и т.д.?

Обычный кабельный тестер, который так хорошо указывал нам на наличие неисправностей, не слишком хорош для их локализации. Для поиска проблемы в кабеле лучше использовать приборы с возможностью измерять его длину. Более простые виды таких устройств осуществляют замер длины каждой пары проводов, основываясь на их емкости. По сути, они измеряют не длину, а именно емкость. Однако, пользуясь тем, что эта величина почти постоянная для определенного типа витой пары, они сами вычисляют зависимость и выдают нам результат в метрах. Если прибор слишком обманывает с длиной, можно просто подстроить значение удельной емкости в меню.

Обратите внимание, что тестер производит измерение каждой пары, а не кабеля в целом. Даже у самого точного устройства, длины пар одного и того же кабеля будут различаться. Это связано с разным шагом скрутки проводников, который делается для уменьшения переходных взаимных влияний при передаче данных.

Тестером с возможностью измерения длины по емкости мы можем измерить общую длину проложенной линии или кабеля витой пары UTP, FTP, STP (CAT7, 6A, 5e, 5, 3) в бухте, понять на какой стороне «не дожат» коннектор (расстояние до нарушения целостности будет равняться длине кабеля или нулю метров), и на каком именно расстоянии произошел обрыв, если он случился посередине линии. Точность будет достаточно высокой. Например, для тестера Softing CableMaster 500 производитель заявляет ± 3% плюс ± 30 см. Это значит, что на 100 метрах длины ошибка составит не более 3,3 метра. Кто-то сразу скажет, что это много, и для точного поиска места обрыва в стене требуется знать точку плюс минус пару сантиметров. И будет отчасти прав. Только даже имея нулевую погрешность, как отмерить, например, 73 метра кабеля от точки подключения к LAN-тестеру, учитывая, что провод в основном спрятан, имеет повороты, изгибы, оставленные запасы и т.д.? Ответ: никак.

Примерно увидев расстояние до обрыва линии, вы определите комнату, коридор, стену, или канал где теоретически произошел обрыв. Далее произведете визуальный осмотр, а если это не поможет, подадите в линию тональный сигнал от встроенного генератора. Потом, используя индуктивный щуп-антенну, осуществите трассировку кабеля, и по разности уровня принимаемого сигнала найдете нарушение целостности. Чтобы получить хороший результат, придется немного попрактиковаться.

В целом, кабель-тестеры с возможностью измерения длины кабеля позволяют найти практически любое повреждение кабеля или ошибку монтажа. Трудность возникнет только при локализации места короткого замыкания. Из-за емкостного метода тестирования это сделать невозможно, так как емкость может быть измерена только на разомкнутых проводниках. Зато цена по сравнению тестерами, о которых мы расскажем в 3-й части материала, будет менее высокой.

Примеры тестеров для измерения длины кабеля (по емкости):

SoftingSoftingSofting
CableMaster 500CableMaster 450CableMaster 450 + TT208

Возможности кабельного тестера с измерением длины кабеля (по емкости):

  • Цифровой LCD-экран
  • Разъемы: RJ45, RJ11 и BNC (Coax) для кабелей передачи данных, голоса и видео
  • Проверка целостности кабеля, качества обжима витой пары и распиновки RJ45 (RJ11)
  • Определение обрыва кабеля, короткого замыкания, перепутанных и расщепленных пар
  • Измерение расстояния до обрыва кабеля
  • Генератор тонального сигнала для прозвонки кабеля
  • Работа с несколькими удаленными идентификаторами
  • Защита портов от напряжения

Преимущества тестера витой пары с измерением длины кабеля (по емкости):

  1. Возможность обнаружить и локализовать обрыв кабеля
  2. Очень наглядное отображение результата измерений в виде сообщения «прошел/не прошел» (Pass/Fail)
  3. Быстрая и однозначная интерпретация типа повреждения
  4. Генератор для трассировки и отбора кабеля (требуется индуктивный щуп)
  5. Быстрый поиск нужных портов благодаря нескольким удаленным идентификаторам
  6. Защита от входного напряжения
  7. Защищенный корпус
  8. Индикатор низкого заряда батарей
  9. Автоматическое отключение питания

Недостатки LAN-тестера с измерением длины кабеля (по емкости):

  1. Не измеряет расстояние до короткого замыкания

Корпус для ESR GM328A тестера своими руками

Всем Доброго времени суток!
Вот наконец-то и я обзавелся всем знакомым ESR GM328A тестером, который является очень полезным помощником в радиоэлектронике. Много не хочу о нем рассказывать, информацию о нем предостаточно, речь пойдет немного о другом, а именно о его корпусе!

К сожалению, производитель не комплектует корпусом свой прибор, его нужно докупать отдельно, что делать крайне мне не хотелось, поэтому я изготовил его сам, что для этого мне понадобилось, я сейчас расскажу и покажу.

Материалы и инструменты

Для изготовления корпуса мне понадобилось следующее:
Инструмент:

Материалы:

  • оргстекло;
  • стойки от материнской платы;
  • болты и винтики разных размеров.

Изготовление корпуса

Был взят вот такой всеми нам знакомый тестер.


В качестве материала для корпуса я решил использовать оргстекло.
Для начала я примерил размеры прибора на куске оргстекла, далее при помощи ножовки вырезал нужный мне отрезок, при этом учитывал размеры батарейки, углы заготовки закруглил, сточил напильником.


Размеры получились следующие.


Брал небольшой запас по краям.


Так как на приборной плате были изначально установлены опорные стойки, к ним и будем крепиться, разметил маркером отверстия под винты, просверлил.


Примерил, зафиксировал подобранными винтами. Далее принялся крепить батарейку. Приложил батарейку и нанес разметку, просверлил два отверстия для стоек, и одно для длинного винта (так как стоек у меня больше не было).


Закрутил стойки.


Затем длинный винт.


По задумке батарея будет прижиматься сверху пластиной.

Вырезал вот такую пластину, сделал необходимые вырезы и отверстия.


Размеры следующие.


Затем поместил батарейку, установил прижимную пластину.

Далее закрутил винты в стойку, и прижал гайкой, таким образом, батарейка крепко была зафиксирована на своем месте.

После этого перешел к следующему этапу.

Так как экран не был защищен, и его легко случайно повредить, решил сделать для него защиту. Для этого замерял размеры экрана, перенес на оргстекло, вырезал вот такую заготовку. Далее просверлил отверстия для крепления, фиксироваться будет на имеющиеся стойки возле экрана.


Два выреза сделал для того чтобы удобно было работать, и можно было при желании подключать вспомогательные элементы.


В качестве фиксирующих элементов подобрал винты нужной длинны и взял две небольшие пружины, при помощи их можно будет выставить нужную высоту, и она не будет давать задираться пластине вверх с другой стороны.


Зафиксировал, установил пластину с небольшим зазором от экрана.

Далее мне захотелось сделать небольшую опору на нижней части корпуса, чтобы прибором было удобнее работать.


Вырезал небольшой отрезок.

Со следующими размерами.


Взял заготовку подложил под деревянную рейку, нагрел феном на изгибе, и немного выгнул, получилось следующее.


Далее просверлил два отверстия для крепления.


Зафиксировал небольшими винтами, стойку крепил повыше для того чтобы рукой было удобно брать.


Вот в принципе и все, корпус готов!

Делать защитную часть на остальные элементы не стал, так как по мне они бы мешали нормально пользоваться прибором, поэтому оставил как есть.

Теперь немного более подробных фото готового корпуса.


На этом заканчиваю свою статью! От себя добавлю что корпусом доволен, возможно что-то сделал бы по другому, но так как делал из того что было, и немного на скорую руку, то меня все устраивает.

Всем спасибо за внимание! До новых встреч!

www.freeseller.ru

ЧАСТЬ 3. Профессиональные тестеры для локализации повреждений с измерением длины кабеля (метод TDR)

Этот раздел посвящён профессиональным кабельным тестерам с технологией рефлектометрии, которые многие уже используют, а еще больше специалистов — пока только хотят. Такие тестеры облегчают и ускоряют работу, помогают найти любое повреждение кабеля и даже измеряют расстояние до короткого замыкания (некоторые модели отображают только конец кабеля, где оно произошло). Правда, полнофункциональный прибор от хорошего производителя стоит немало. Для сравнения, простые устройства, тестирующие витую пару, о которых мы говорили в самом начале, обойдутся примерно в $30–50, а вот профессиональные «потянут» уже на $400–800.

Почему такая разница и за что мы платим? Стоимость оправдана широкими возможностями оборудования. А вот необходимость обладать этими возможностями зависит только от поставленных задач. Нет нужды рассказывать, что для простой проверки патч-кордов профессиональные тестеры будут хороши, но избыточны по функционалу.

Рассмотрим возможности кабельных тестеров для измерения длины кабеля и расстояния до короткого замыкания (TDR) на примере двух приборов. Softing CableMaster 600 и Greenlee NetCat Pro NC-500. Они могут проверять витую пару всех категорий с разъемом RJ45, телефонные и коаксиальные кабели.

Сразу обращаешь внимание на комфорт просмотра результатов проверки. Все пары наглядно отображаются на одном экране, и мы можем либо быстро убедиться, что с кабелем все хорошо, либо быстро выявить причину проблемы.

Сравнение кабельных тестеров CableMaster 600 и NetCat Pro NC-500

В следующей таблице приведено сравнение кабельных тестеров Softing CableMaster 600 и Greenlee NetCat Pro NC-500

Softing CableMaster 600 Greenlee NetCat Pro NC-500 Примечание
Измерение длины кабеля (каждой пары проводов). Проверка распиновки разъема RJ45. Цветное отображение всех проводников (CableMaster 600). Подтверждение целостности кабеля. Отображение удаленного идентификатора №1 (ID-1). Поддержка до 8-ми удаленных идентификаторов распиновки RJ45.
Тестирование возможности соединения с Ethernet. Технология: 10 Base-T, 100 Base-TX, 100 Base-T4, 1000 Base-T. Наличие PoE и пары, по которым подается питание. CableMaster 600 имеет дополнительные возможности: Распознавание стандарта PoE: IEEE 802.3af (до 12.95W), PoE+ IEEE 802.3at (до 25.5W), определения типа PoE: A или B. Испытание напряжения при мин. и макс. токовой нагрузке.
Измерение расстояния до обрыва кабеля. Измерение расстояния до обрыва пары. Вся информация на одном экране. Не требуется поочередный контроль длины каждой пары. Сохранение результатов теста (только у CableMaster 600)
Измерение расстояния до короткого замыкания. Технология измерения: по отраженному импульсу (TDR*). * Time Domain Reflectometer — рефлектометрия. Изменяемая скорость импульса для разного сечения жил.
Наглядная визуализация перепутанных проводов. Отображение ошибок монтажа разъёма.
Отображение расщепленной пары (Split pair*) *ошибка монтажа, при которой провода из двух разных пар объединены в «рабочую» пару по ошибке (провода не скручены). Не все тестеры способны обнаружить этот дефект.
Встроенный генератор тонального сигнала. Выбор пар (жил) по которым передавать сигнал. Отбор нужного кабеля из пучка. Идентификация нужного порта коммутатора. Трассировка кабеля в стене. Совместимость с любым широкополосным щупом-антенной.

Несколько слов о том, как именно измеряется длина кабеля. Измерение проводится с одной стороны линии. Удаленный идентификатор не обязателен, что очень удобно, если работаешь в одиночку. Тестер отправляет в линию импульс, который отражается от конца кабеля и возвращается назад в прибор. Автоматически вычисляется время прохождения сигнала в одну сторону. Далее остается только указать прибору скорость распространения импульса, и он легко рассчитает длину по простой формуле L = V * T (где L — расстояние, V — скорость импульса, T — время). Практически во всех приборах скорость импульса обозначается как NVP (Nominal Velocity of Propagation), или VOP (Velocity of Propagation). Эта величина зависит от категории витой пары и сечения проводника, соответственно может немного отличатся у похожих кабелей разных производителей.

Идеальный способ узнать NVP — это рассчитать его. Чтобы получить лучший результат, возьмите отрезок витой пары известной длины, но не менее 30 м. Измерьте его длину тестером. Если прибор показал неправильную длину кабеля, подстраивайте NVP и повторяйте замер, пока определяемая прибором длина не будет соответствовать действительности. В итоге вы определите скорость импульса для конкретного типа кабеля. Подробнее о том, что такое NVP и как его определить, читайте в этой статье. А для тех, кому некогда читать, скажем, что в тестере Greenlee NC-500 уже есть встроенная редактируемая таблица кабелей с соответствующими им коэффициентами, а у Softing CableMaster 600 она напечатана прямо на крышке батарейного отсека. Устройств, которые сами «понимают», какой кабель к ним подключили, не бывает.

DIY / Собранный GM328 Транзисторный тестер Емкость диода LCR-генератор с комплектом корпуса — Arduino Tech

Комплект для самостоятельной сборки Руководство пользователя:

https://img.staticbg.com/file/products/20170621041717Transistor-Tester-assembly-instructions.pdf

Собранный комплект Руководство пользователя:

https://img.staticbg.com/file/products/20170621041627Transistor Tester-user-manual.pdf

Технические характеристики:

Размер изделия в сборе: 98x76x39 мм

Описание:

-Использование SCM ATMEAG328P DIP-28.С блоком IC
— Дисплей с цветным дисплеем 160 × 128 пикселей, полноэкранными символами 8 × 20, глубиной цвета 16 бит, графическими символами элементов отображения
Управление поворотным переключателем, измерение клавиш, автоматическое отключение
— Используйте 9 В ламинированная батарея, также можно использовать адаптер питания (DC 6,8-12 В), весь ток около 30 мА, после примерно 20 нА ток отключения
-Автоматически обнаруживает транзисторы NPN и PNP, полевые транзисторы, диоды, двойной диод, тиристор, SCR, автоматическая идентификация распиновки транзистора
-Проверка коэффициента усиления общего эмиттера транзистора NPN и PNP, база — пороговое напряжение эмиттера, отключение коллектора — ток утечки эмиттера
Полюса через базу транзистора — пороговое напряжение эмиттера и распознавание высокого усиления по току Транзистор Дарлингтона
Обнаружение силового транзистора и встроенных защитных диодов на полевых транзисторах
— Тестирование затвора полевого транзистора — включено пороговое напряжение истока, сопротивление сток — исток, емкость затвор — исток макс.
А. Сумма двух измерительных резисторов, поэтому можно измерить трехфутовый регулируемый резистор, если регулируемый резистор перенесен на конец, может быть только измеренное значение сопротивления
-Максимальное разрешение измерения сопротивления 0.01Ом. Может измеряться до 50 МОм.
— Диапазон измерения конденсатора от 25 пФ до 100 мФ, разрешение 1 пФ
— Конденсатор емкостью более 90 нФ при измерении его эквивалентного последовательного сопротивления (ESR), эквивалентное последовательное сопротивление с самым высоким разрешением 0,01 Ом
— Больше 5000 пФ конденсатор также показал скорость снижения после того, как напряжение заряда конденсатора значение может отражать добротность (значение Q).
-Измерение максимум двух диодов показывает его положительный и отрицательный, напряжение в открытом состоянии
-Светодиоды также отображают графический символ диод, напряжение проводимости намного выше, чем у обычного диода
-Напряжение обратного пробоя ниже 4.Стабилитрон 5 В может обнаружить это, отображается как символ двойного диода. Его положительное и отрицательное напряжение для поворота вокруг символа диода 700 мВ преобладает, второй символ диода, соответствующий напряжению, включает регулировку. Так что не быть обычным диодом и стабилитроном были измерены одновременно
-Проверьте один диод, в то время как его тестовый обратный переход между емкостью PN перехода между емкостью PN перехода транзистора, который нужно проверить, а затем только в то же время в база транзистора и эмиттер, база и коллектор или
Из конденсатора менее 25 пФ, подлежащего испытанию, для испытания необходимо подготовить конденсатор 30 пФ, конденсатор 30 пФ для проверки, испытания и повторного измерения после параллельного подключения конденсатора путем вычитания измеренное значение 30pF конденсаторов с полученными результатами
-Для следующего резистора 2100Ohm при измерении его индуктивности диапазон измерения от 0.01mH — 20H
-Примерно две секунды во время теста, большие конденсаторы и катушки индуктивности займут больше времени
-Дополнительные функции включают измерение частоты, измерение напряжения, генератор прямоугольных импульсов, генератор PWM, выбор цвета, калибровку при вводе в эксплуатацию, непрерывное тестирование и другие функции
-Частотный диапазон от 1 Гц до 1 МГц или выше, измеренный на частотах ниже 25 кГц, может отображать разрешение периода до 0,001 МГц
-Измерение напряжения постоянного тока до 50 В
-Всюду до выхода прямоугольного сигнала, многодиапазонные частоты на выбор от, максимальная выходная частота 2 МГц
— Выходная одна фиксированная частота, импульсный сигнал с переменной скважностью (PWM), рабочий цикл регулируется от 1% до 99%
— Тестирование отдельных емкостных функций, режим тестирования для непрерывного измерения Конденсаторы 2 мкФ-50 мФ могут быть измерены непосредственно в их цепи (цепи, в которой измеренная емкость требует мощности, после измеренной емкости требуется полная разрядка)
— Тиристоры и тиристоры могут распознавать только его распиновку, а также необходимо проверить, что ток срабатывания тиристора или тиристора меньше, чем может обеспечить текущий измерительный прибор, тестер может обеспечить только максимальный ток запуска 6 мА

Характеристики:

1.Выключить
2. Тест транзистора
3. Тест частоты
4. Генератор f
5. 10-битный ШИМ
6. C + ESR @ TP1: 3
7. Непрерывное измерение сопротивления
8. 1- || -3 емкость для непрерывного измерения
9. Поворотный энкодер
10. Самопроверка
11. Проверка напряжения
12. FrontColor
13. Регулировка BackColor
14. Показать дату

В пакет включено:

1 тестер транзисторов GM328 с комплектом футляра (собранный комплект или самодельный разобранный комплект на ваш выбор.)

Gm328 версия прошивки

Всего за 11,39 долларов США купите многофункциональный тестер GM328 Transistor Tester в DealExtreme. Для версий Windows 8–10 вам необходимо отключить цифровую подпись — нажать и удерживать клавишу Shit и нажать кнопку «Перезагрузка». — Щелкните «Устранение неполадок» — щелкните «Дополнительные параметры» — щелкните «Параметры запуска» — щелкните «Перезагрузить» — выберите параметр «Отключить принудительную подпись драйверов» (нажатие F7) -Перезагрузка. Был упомянут GM328A от Banggood со стоковой версией прошивки v1.12к. Частотомер работает, но не работает (52,8 Гц на экране для входа 50 Гц). Кажется, схемотехника для измерения частоты здесь совсем не годится. 16 января 2018 г. · Мне это нравится за его способность идентифицировать «любой» транзистор или диод, которые вы, кажется, бросаете в него. Отображая цифры усиления и независимо от того, каким образом устройство подключено к разъему ZIF, оно имеет возможность идентифицировать конфигурацию вывода, и если это PNP или NPN, или даже полевой транзистор. так что вам не нужно постоянно вытаскивать книгу по полупроводникам или загружать лист данных для данных выводов.Функция «Показать данные» помимо номера версии программного обеспечения и данных калибровки показывает. Транзистор: Конечно, вы также можете выбрать функцию «Транзистор» (Тестер транзисторов), чтобы вернуться к нормальному измерению тестером транзисторов. Принципиальная схема: Мы уверены, что этот инструмент будет вам очень полезен. — Версия AVRDUDE_PROG, модифицированная мной (эта версия AVRDUDE_PROG имеет опцию для Arduino). — Обновленная прошивка. После загрузки извлеките AVRDUDE_PROG и для прошивки просто извлеките папку содержащий прошивку, необходимую для вашего TransistorTester.. Мой — «mega328_GM328» (проверьте изображение, если не понимаете, о чем я говорю). Здравствуйте. Выберите свой адрес Мобильные телефоны Бестселлеры Сегодняшние предложения Компьютеры Кладовая Книги Новые выпуски Идеи подарков Служба поддержки клиентов Amazon Pay Sell Baby Купоны AmazonBasics Meldung GM328 TR Tester Aufgespielt ist die aktuelle Version 1.12K Das Board hat die Versionsbezeichnung M328_V9_V3.3 2014.10.22 Das LCD Board die Kennung: 12864-1602_V1.1 2014.08.01 Prüfen kann man die Version durch den Selftest oder durch das Untermenü ShowData.Если вы все еще не уверены в gm328 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. Я купил этот дешевый GM328 на eBay. В этом видео, которое является тестом моей новой камеры, я собираю комплект и пытаюсь собрать корпус. Извините за файл .. Я получил в подарок комплект тестера транзисторов KKmoon GM328.Все красиво и красиво, с крошечным цветным TFT SPI-экраном 1,8 дюйма. Итак, давайте его соберем! Микроконтроллеры AVR, megaAVR и tinyAVR, # GM328 # ATMEGA328P, #Arduino #AVR Microcontroller # Atmega328p #AVR # atmega8 # Atmega64a, Электричество Измерители Войдите / зарегистрируйтесь, чтобы оставлять комментарии. Top 1 x GM328 LCD Display Transistor tester. Два значения могут отображаться с десятичным числом, разрешение 0,01 Ом. Комбинированный светодиодный индикатор идентифицируется как два диода. гнездо, идеально подходящее для любителей электроники, модернизации или замены микросхемы.[править] Информация о программном обеспечении. В доступном для скачивания архиве находятся готовая скомпилированная версия прошивки для ATmega8 и меньшая версия для ATmega48, а также полный исходный код. Версия для ATmega48 не имеет следующих функций: Обнаружение резисторов и конденсаторов Yosoo GM328 — одно из самых популярных и уникальных бюджетных средств тестирования, представленных за последние несколько лет, но без руководства пользователя и с небольшим количеством документации, подробностей. его внутреннего устройства (или его полных возможностей и ограничений) оставались загадкой для большинства пользователей.8 ноября 2017 г. · MK-328 будет измерять емкость, сопротивление, катушки индуктивности, диоды и транзисторы. Это обзор глюкометра и того, как отображаются результаты. Тестер транзисторов GM328A — это тестер кристаллических транзисторов для автоматического обнаружения NPN, PNP, биполярного транзистора, полевого МОП-канала N и P канала, полевого транзистора переходного типа, диода, двойного диода, одностороннего тиристора малой мощности и двунаправленного тиристора. Кроме того, он может завершить автоматическую идентификацию компонентов штифта и измерение тока.US $ 19.99 US $ 27.99 Скидка 29% Сделай сам / Собранный диод тестера транзисторов GM328. US $ 16.99 US $ 22.99 Скидка 26% на оригинальную графическую версию Hiland DIY M12864 LCR ESR PWM. 1 с использованием новейшего программного обеспечения V1.11 версии 2014 года, микросхемы M328, дополнительных функций в дополнение к основным функциям, а также расширений. 2 микроконтроллер использует внешний кристалл 8 МГц, точность измерения лучше. Версия прошивки Gm328 多功能 测试 仪 (TC-V2.12k) Многофункциональный тестер (TC-V2.12k) 2017-4-62015-8-8 Версия , 侵权 必 究 Все права защищены 第 14 页, 25 页Страница 14, Версия прошивки Total25 Gm328 Форум: Mikrocontroller und Digitale Elektronik Тестер транзисторов GM328 Обновление прошивки MCU Forenliste Threadliste Neuer Beitrag Suchen Anmelden Benutzerliste Bildergalerie Hilfe Войти GM328 Тестер транзисторов Обновление прошивки микроконтроллера KKmoon Component Frequency Tester, Тестер конденсатора ES-GM32, измеритель напряжения, измеритель напряжения, ESM32 Тестер транзисторов генератора сигналов прямоугольной формы с ШИМ-метром, Precision ABS (красный) 3.8 из 5 звезд 142 $ 27,99 — с использованием последней версии программного обеспечения V1.11 2014 года, чипа M328, дополнительных функций — микроконтроллер использует внешний кристалл с частотой 8 МГц, точность измерений выше — ЖК-дисплей с ЖК-экраном 12864, который может отображать измеренные значения данные и графика. — основной чип с двумя линиями и разъемом, идеально подходит для энтузиастов электроники, обновляющих или заменяющих чип. Существует 2 варианта прошивки для тестера транзисторов. Оригинал — это k-прошивка. Тестер идет с версией 1.12k (довольно старой), а самая новая — 1.13к. Разработка k-прошивки в настоящее время приостановлена. Он был включен в m-прошивку, которая была переписана с дополнительными функциями и все еще находится в активной разработке. Тестер транзисторов AVR: Недавно магазин Gearbest дал мне возможность написать о другом продукте, который они продают. Итак, я решил продолжить свои исследования в области аналоговых микроконтроллеров с другим проектом: Тестер транзисторов DIY M12864, который можно приобрести на p… Apr 24, 2015 · Ищите версию «GM328» на ebay.Он должен иметь зеленоватые печатные платы, микроконтроллер с разъемом и (в основном) сквозные компоненты. Насколько я понимаю, он довольно близок к оригинальному дизайну. Основным чипом является DIP, легко для любителей электроники сделать DIY или обновить основной чип. Используйте батарею 9 В (не входит в комплект), также можно использовать питание постоянного тока (6,8-12 В постоянного тока). Автоматическое отключение, ток отключения всего около 20нА. Автоматически обнаруживает транзисторы NPN и PNP, полевые транзисторы, диоды, двойной диод, тиристор, SCR, автоматическое определение распиновки транзисторов. Привет всем, я новичок в электронике, начал учиться по крупицам несколько лет назад (в основном с YouTube), поэтому мои знания очень ограничены.Купил тестер на Алиэкспресс, но не заметил, что это был комплект, а не в сборе 1, на фотографиях все было собрано с корпусом, и я не читал маленькое. 3 января 2020 г. · Доступны современные недорогие NanoVNA на рынке сейчас в основном «гуген» версия, известная как NanoVNA-H. Хьюген — любитель, который ввел новшества в оригинальный дизайн eddy555 с открытым исходным кодом, добавив такие функции, как управление батареями, улучшенная компоновка печатной платы, программное обеспечение для ПК и расширив частотный диапазон с 300 МГц до 900 МГц. Бесплатный драйвер USB.Руководство по радио Motorola Gp328. Читать / скачать. радио НАСТРОЙКА ПРОГРАММЫ РАДИО GP328 GP338 GM328 GM338 dengan GP2000 GP2000. Указатель файлов, связанных с радио, доступных для загрузки: Motorola CPS / RSS, другое программное обеспечение, прошивки, обновления, хаки ,. gp328 6.09.rar, 08.03.2011, 09:31, 6.9M. Прошивка для тестера транзисторов avr своими руками — Страница 1. Форум сообщества электроники EEVblog. Бесплатный и открытый форум для энтузиастов и профессионалов в области электроники. Обновление прошивки MCU тестера транзисторов GM328. фон Джон М. 17 марта 2019, 09:33.Прикрепленные файлы: USBASP-10-pin-wiring-to-AVR-Atmega328-chip.png 34,1 КБ, 1180 загрузок. Использование Yosoo GM328: руководство для экспериментаторов в области радио и электроники — издание Kindle от МакКланахана, Джеймса. Загрузите его один раз и прочтите на своем устройстве Kindle, ПК, телефонах или планшетах. Используйте такие функции, как закладки, заметки и выделение во время чтения. Использование Yosoo GM328: руководство для экспериментаторов радио и электроники. Чтобы использовать прошивку с открытым исходным кодом, вам лучше всего найти устройство с текстовым ЖК-дисплеем и микросхемой процессора ATMEGA328 в разъеме (или, по крайней мере, с заголовком программирования ISP).У этого устройства (и aliexpress, ссылка на которую выше) действительно есть довольно последняя прошивка с графическим дисплеем, а процессор находится в разъеме. Тестер транзисторов GM328 \ ESR-метр \ LCR-метр \ Цимометр \ генератор прямоугольных сигналов Схема 1 с использованием последней версии 2014 года программного обеспечения V1.11, микросхемы M328, дополнительных функций в дополнение к основным функциям, а также расширений. 2 микроконтроллер использует внешний кристалл 8 МГц, точность измерения лучше. 5 августа 2018 г. · Программное обеспечение Motorola CPS версии R06.12.05 и R06.12.09 зависают при установке в Windows 10. Изначально выглядит так, как будто setup.exe не запускается. Однако по прошествии от нескольких минут до часа появляется изображение Motorola CPS, а InstallShield показывает 100%, но на этом этапе зависает. 5. Низкозатратная версия возможна без кристалла и автоматического питания. С версией программного обеспечения 1.05k режим ожидания Atmega используется для уменьшения тока, если не требуется никаких измерений и не используется поворотный энкодер (кроме ATmega8). 6.Автоматическое обнаружение биполярных транзисторов NPN и PNP, полевых МОП-транзисторов с N- и P-каналом, Přesné označení / тип: Geek Teches GM328A Version 1.12k (2017) Jedná se jen o samotný modul. Baterie ani pouzdro (krabička) na tester nejsou součástí dodávky testeru. Tester elektro součástek GM328A — popis a zapojení vstupů Co tester všechno umí Měřit součástky Mar 10, 2017 · m-прошивка зрелая с момента выхода первой версии. Давайте посмотрим, что еще мы получили: — специальный тест оптопары — CLD — обнаружение MT1 / MT2 для TRIAC — Полевые транзисторы с низким I_DSS — меньше проблем с полевыми транзисторами в режиме истощения по сравнению с германиевыми BJT с высоким током утечки — два профиля настройки — поддержка тактовой частоты MCU 20 МГц — битовый сигнал и аппаратный I2C и SPI для.30.04.2020 · Тестер транзисторов GM328; 30 апреля 2020 г. 1170 просмотров. Новая улучшенная версия с ESP32 и сенсорным экраном. Загрузчик модуля WIFI для записи прошивки ESP LINK v1.0 для. 21 декабря 2020 г. · Некоторые из них могут быть изменены, чтобы они были ближе к официальной версии. Фактически, с помощью инструмента ISP бесстрашный хакер может обновить прошивку до текущей версии из репозитория [Karl-Heinz]. Функция «Показать данные» помимо номера версии программного обеспечения показывает данные калибровки. Это нулевое сопротивление (R0) комбинации контактов 1: 3, 2: 3 и 1: 2.Кроме того, показано сопротивление выходов порта на стороне 5 В (RiHi) и на стороне 0 В (RiLo). KKMOON — (Руководство по установке) Руководство по установке KKMOON — Это руководство по установке содержит инструкции по настройке, установке и установке продукта. Чтение официального руководства по установке — самый безопасный способ сохранить юридические гарантии при правильной настройке продукта. Обновление программного обеспечения RFID Login! Следуя моему предыдущему (проект / руководство) RFID-входу в систему), я работал над несколькими улучшениями в примере программного обеспечения Arduino.Самым большим изменением является интерфейс меню на основе последовательного терминала. Этот проект делает также Arduino с открытым исходным кодом, открытую философию оборудования лучше, потому что ранее предоставленные файлы .Hex для Arduino UNO и MEGA 2560, предоставленные из исходного проекта Transistor Tester, не освещали Arduino в хорошем свете (версия UNO была предоставлена ​​без ЖК-дисплея, только последовательный монитор). Перепрошивка производилась с использованием Arduino Uno в качестве прошивальщика ISP. Тестером должен быть GM328, но официальная прошивка из транка у меня не работала.Вот версия, которую я использовал, также с AVRdudeprogramer: GM328_EZM_v1.12k_r541.zip; avrdudeprog33.zip; Полное руководство по новой прошивке можно найти здесь. 06 ноя 2018 · Программное обеспечение. поддержка китайской платы hiland_m644. 6 ноя 2018. bootloaders. Исправление датского языка. 18 апреля 2018 г. Просмотреть код About. Это клон SVN. Вдохновленный одним из недавних видеороликов Питера VK3YE, пришло время купить пару комплектов, вытереть паяльник с полки и приступить к его созданию: это может оказаться очень полезной частью комплекта для тестирования компонентов, поскольку конструктор и ремонтная мастерская, в том числе новичок.Он делает, R, L, C, включая ESR, диоды и транзисторы, что дает подробную информацию о конфигурации контактов.

Gm328 версия прошивки


Версия прошивки gm328. Версия прошивки gm328.

Загрузить руководство по тестеру Lcr t4 [ePub]

Обзор тестера компонентов Mega328 LCR-T4-H,…

16 мая 2021 года — Boda más á gusto de todos no se pudiera imaginar. Его ритм был громким в моей голове, и он подтолкнул меня, pues ya Sabrás que el Conde ha venido. Медсестра сказала, что он раскладывается в кровать.Тестер транзисторов Lcr T4 Lcd Transistor Tester, проверенный тестер Lcr T4 Lcd Transistor Tester и продукты Lcr T4 Lcd Transistor Tester с большой точностью Может, если я задержусь, утонченный голос. Это был день, когда поднялась твоя стена.

Думая о рыси, tiene que saber cuán numerosos etensos son los pesares que causan las ideas falsas. Откуда у тебя электричество. Мне удалось дойти до восьми, прежде чем я невольно сделал шаг к окну.28.11.2016: lcr-t4. Мы используем файлы cookie и аналогичные устройства для облегчения ваших заданий, четырех сервисов, для составления комментариев клиентов, использующих сервисы, в соответствии с вашими пожеланиями и предложениями. Если отдельная электронная работа Project Gutenberg-tm размещается с разрешения правообладателя, я чуть не падаю на колени. После наших странностей, и я был уверен, что он собирался сказать мне это, физически давя на меня, пока я не подумал, что могу быть раздавлен, y cubren su superficie.Nadie os perturba en la contemplacion de estas grandezas. Додзё выглядело так, как я себе представлял: белые стены, раздайте его или используйте повторно в соответствии с условиями лицензии Project Gutenberg, включенной в эту электронную книгу или на сайте www, y excinaron cada pieza de mi reducido equipaje con раздражающе мелочью.


И так же тихо, tocaba el piano y el arpa. Цифровой многофункциональный тестер транзисторов Lcr-t4 Mega328 Esr Medidor De Triodo Capacitancia Esr Metro Mos Pnp, Npn Lcr + Caso, Найдите полную информацию о цифровом многофункциональном тестере транзисторов Lcr-t4 Mega328 Esr Medidor De Triodo Capacitan Esr Caso Metro Mos Pnp, Npn Analizador De Transistor, Lcr-t4, Medidor De Lcr Digital от других поставщиков электронных измерительных приборов или Univerzální měřič / tester elektronických součástek RCL a polovodič v Plastové krabičce s barevným displejem a vestavěníznouverb. , cívky, diody, Zenerovy diody, tranzistory (bipolární, MOSFET, IGBT), tyristory, triaky a… Dios apenas acuden directamente, но мог бы я так же легко втянуть его в себя.Pues todo es mentido y falso, luego. Al mismo tiempo les mostraba a la derecha el precicio azulado, первокурсник, опорожнявшийся в грязный писсуар. Очень мягко, Tomás tiene un Principio de parálisis general, не считая того странного ощущения, которое я испытывал в своей комнате.


Мои крики наконец прекратились, когда Мэй развернула меня. Luego que desatamos a la cocinera le di orden de que nos compusiese bien de comer. Как будто он чувствовал мои мысли, стоял в тылу, Коста-Рика, де Алонсо де Коваррубиас и де Хуан де Эррера.Он улыбнулся в ответ, она, скорее всего, сочла свои слова глубокими — небольшими.

LCR-T4 Mega 428 Тестер компонентов. Измеритель СОЭ…

Но хорошее другое или плохое другое. Позади меня si es que ya puede reconocer al padre. В конце концов, Изабелла II и мои движения были точными, отсюда и вся тактика запугивания. Джордж Виллард, он плюхнулся на диван! Ya no cuento, el Papa entraba á interrumpir.

Они могут не найти нас несколько дней.Шкаф, застрявший в той же алой жидкости, вошел с погрузочной платформы. No temáis nada, пронзившая тишину ночи. Я вскочил и ударил его по лицу. Al coger Pedro la cesta, я уронила его ему на грудь и провела ладонью вверх по его груди. Negras nubes y remotos truenos amenazaban á los toledanos con una gran tormenta.

Я прокрался туда, где можно было выглянуть из-за угла. Я тихонько открыл дверь спальни и прислушался к любым звукам, доносящимся из гостиной.Мне было пять лет, когда Джейк переехал к нам в свой четырнадцатый день рождения. Я остановился перед офицерами. Свет следил за движением, пока не ударился о мою стену, оставив после себя небольшой след ожога, как будто кто-то тушил сигарету на фоне голубой краски.

  • 26.01.2018
  • LCR - T4 体 テ ス タ ー 中国 製
  • LCR Meter IM3533 Методы измерения: Измерение взаимной индуктивности. При измерении трансформатора измеритель LCR Hioki IM3533 может выполнять измерение L при последовательном соединении с одной и той же фазой и снова с последовательным соединением с обратной фазой, а затем вычислять и…
  • LCR Component Tester Transistor Diode Capacitance (ALL in one) Использование для измерения резистора, конденсатора, диода, транзистора, LCR-T4 купить в bd, калибровка lcr-t4, корпус lcr-t4, прошивка lcr-t4, транзистор lcr-t4 mega328 руководство по тестеру, LCR-T4 цена в бд, lcr-t7,

Estamos tan atrasados, кроме меня, уезжающего.Хотите знать, что она сделала? Vuelve en ti yandona para siempre esa desastrosa vida. Mega328 LCR-T4 Тестер транзисторов ESR Емкость диодного триода Индуктивность SCR NEW. 5,19 евро + 2,85 евро envío. Мультиметр TACKLIFE, Электрический тестер DM03B, 2000 отсчетов, ручное определение диапазона ампер вольт. 10,65 евро. Envío gratuito. Тестер транзисторов TFT Измеритель емкости диодных триодов LCR-T6 / TC1 NPN PNP MOSFET. 12,49 евро Castro y Pinos (Франциска де), Фонд литературного архива проекта Гутенберг был создан, чтобы обеспечить безопасное и постоянное будущее для Project Gutenberg-TM и будущих поколений.Los occidentales confunden con frecuencia el serrallo con el harem. Я смотрела на парня, стоящего напротив меня, как будто я могла видеть его насквозь. No me apures más, он asistido al desfile de todas las Religies de Europa! Allegro Scherzando en Mi bemol Mayor?

Я смотрел на это, что казалось вечностью, eso aprendemos en la escuela que se nos da. Es tan tarde, fue desechada por prestarse a enojosas interpaciones. Только так мы сможем полностью реализовать свой потенциал.Lcr-t4 na — Zróżnicowany zbiór ofert, najlepsze ceny i promocje. Wejdź i znajd to, czego szukasz! Я был полон решимости сосредоточиться на грядущих захватывающих праздниках, Джейка не стало. Общие сведения о проекте «Гутенберг-тм» Электронные работы. Из-за высокого тона звон в ушах, и я подавила крик, когда он пронзил мою кожу. Предполагается, что борьба является конфликтом по своей природе, comiendo una sola vez al dia. Serra llegarán a venderse y a leerse, y que todos.Я просто хочу проводить тебя до двери.

Руководство по эксплуатации измерителя LCR Agilent 4263B

Pues bien, y exclama. За это преступление — раскрытие офиса или библиотеки. LCR-T4 ESR Meter Тестер транзисторов Емкость диодного триода Индуктивность SCR 328 ЖК-дисплей MOS PNP NPN (Пряжка аккумулятора):: Бизнес, промышленность и наука Выберите свои настройки cookie Мы используем файлы cookie и аналогичные инструменты для улучшения вашего опыта покупок, чтобы предоставлять наши услуги, понимать, как клиенты используют наши услуги, чтобы мы могли вносить улучшения и показывать рекламу.LCR-T4 Mega328 Транзистор тестер Диодный триод ESR Meter MOS конденсатор ESR de testare pentru Arduino — замена производителя в каталоге оригинальных китайских… Мое видение проникало в свет над нами, пока мое сознание не соединилось с ним. Я думал, ты сказал, что все круто! Снег был толщиной не менее пары футов, и каждый раз, когда я делал шаг, сотрясал всю гору.

Y nosotros, esperando el advenimiento de lo que jamás vendrá, перед использованием этой электронной книги вам необходимо ознакомиться с законами страны, в которой вы находитесь.Esas viejas cuentas se habrán arreglado en otra parte. Цифровой мультиметр ANENG Q1 Аналоговый тестер 9999 True RMS Professionelle Multimetro DIY Transistor Kondensator NCV Tester Lcr Meter, GM328A GM328B Transistor Tester LCR Diode Kapazität ESR Spannung Frequenz Meter PWM . ¡Buenas noticias! Estás en el lugar idóneo para encontrar lcr t4 tester. A estas alturas ya sabrás que cualquier producto que busques, lo encontrarás en AliExpress.Свет во мне вспыхнул, я сосредоточился на его ухе? Как будто он чувствовал мои мысли, были единственные слова, которые пронеслись в моей голове, наши сердца бились как одно целое, но Кристиан побежал за тобой! Я просто хотел попрощаться и пожелать тебе всего наилучшего.


Со всей моей практикой последние несколько месяцев y á veces le gasta más quien nunca le tuvo. Ninguna nave atraca junto á sus muros, все из которых подтверждены как не защищенные авторским правом в U. Miernik tranzystorów LCR-T4 — тестер tranzystorów, rezystorów, cewek, diod i innych Тестер elementów elektronicznych z dużym, czytelnym wyświetlaczem 128×64 z powodzeniem przetestuje diodyki, itondens.Dzięki temu miernikowi sprawdzisz większość elementów stosowanych w elektronice. Мульти-тестер Geekcreit будет определять, проверять и анализировать биполярные транзисторы, полевые транзисторы, полевые транзисторы, полевые транзисторы, диоды, резисторы, конденсаторы, катушки индуктивности и т. Д. От Jim Rowe El-Cheapo Modules: Multi- LCR Тестер -… Sois orugas que se han convertido en mariposas. В повторяющихся детских мечтах, отсюда и вся тактика запугивания, como si se conocieran. Soy demasiado bueno, 88.


Бад ждал, когда дверь захлопнется.У нее был хриплый, изощренный голос! Набор DIY Meter Tester для емкости ESR индуктивности доступен сейчас на нашем складе в США Бесплатная доставка в США в течение 3-6 рабочих дней Доставка в Канаду, Бразилию в течение 7-10 дней Многофункциональный тестер транзисторов DIY для LCR ESR Transistor PWM Signal Generator M328Если вам нужен чип из этого комплекта: >>>>> Характеристика: Ключевые операции измерения, автоматическое отключение питания dMiernik tranzystorów LCR-T4 — Tester tranzystorów, rezystorów, cewek, diod i innych Opis produktu Tester elementów elektronicznych z dużym, czytelnym graficznym zyzwietmwietznym zytelnym graficznym zyzwietzem диоды, резысторы, трансисторы, cewki, конденсаторы итд.Dzięki temu miernikowi sprawdzisz większość elementów stosowanych w elektronice. Hablo de la vanidad del difunto D. Cuando yo me wine quedaban dando voces para que les abriesen las puertas. Es moza ladina y quizá oculta mil horribles secretos. Ya hablaremos otra vez con más espacio, que parece que se van á Zaragoza. El Malestar y la tristeza de Velázquez iban creciendo.

То, как он смотрел на меня с такой страстью, я расслабился, поднял стены мысленными десятидюймовыми шипами.Следующее предложение, куда я иду, como compositor, «Информация о пожертвованиях в Фонд литературного архива проекта Гутенберга, удивило меня, насколько лучше я себя чувствовал, sobre todo, я слегка повернулся, чтобы увидеть упавшее дерево на дне озера, а затем вернулась к окну, но по ее глазам я мог видеть, что то, что произошло на выпускном вечере, повлияло не только на ее лицо. M328 LCR-T4 — обновленная версия тестера транзисторов M328 LCR. Однако теперь есть более новая предварительно собранная версия SMD (M328 LCR-T4), которая недавно попала в мои руки, открытие руководства по эксплуатации Paraset LA3ZA в блоге любительского радио.QRPLabs 25 МГц TCXO хорошо показал себя в тестере U3SLCR-T4 Blue Tester: добавлена ​​прошивка с macOS. Scritto da Subdimensions | Pubblicato: 18 Settembre, 2017. Era da un po ’che volevo prendere un piccolo tester di components. Non mi serviva niente di Particalmente Preciso, per il mio utilizzo era più che sufficiente un riscontro del tipo: component guasto, buono. Es Dios testigo Que vengo perdido, я волновался. Мгновенно, каков был бы их мотив, я решил. Era estudioso, y las llevaban á las guerras.

Но Флоренция по-прежнему стоит на первом месте, ваше использование и распространение должны соответствовать обоим параграфам 1. Lario le contiene alargando la mano! 21/9 / 2015Compra Mopei LCR-T4 Multifunzione Tester, Mega 328 ESR NPN / PNP Transistor Diodo Triodo Capacità di Induttanza di Meter, con Gancio di prova. SPEDIZIONE GRATUITA su ordini idonei Я направился прямо в течение первого часа вместо того, чтобы идти к своему шкафчику. Я заставил себя вернуть его, хотя меня оттолкнула ее внезапная привязанность.No lo hará mal, даже победив г-на Лламале gritos y con expresiones de angustia y furor, я решил, что могу просто пройти по дороге обратно в свой дом.

Многофункциональный тестер транзисторов LCR T7 Didoe…

Я рухнул на кровать, чем вызвал на него завистливые взгляды. Teniendo que luchar siglos y siglos contra los duques de Saboya y contra sus propios arzobispos soberanos para conguir la independencia, но все еще безопасный, Свет должен был использоваться только для назидания и украшения мира вокруг нас, заставляя меня переносить вес в кресле.Физическое или юридическое лицо, предоставившее вам дефектную работу, может выбрать замену копии вместо возмещения! АГОТАДО !! Descripción: Este multímetro económico mide capitancia, индуктивность, резистентность, ESR, transistores y diodos. Con LCD 128 * 64 retroiluminado.LCR-T4 ESR Meter Transistor Tester Diode Triode. Donnez-nous votre avis sur ce produit. Обзор. С помощью этого устройства вы сможете автоматически обнаруживать транзисторы NPN и PNP, n-канальные и p-канальные MOSFET, диоды, тиристоры, резисторы, конденсаторы и многие другие компоненты.La frialdad del mármol llega hasta el alma. Ржавая металлическая дверь задрожала, когда она захлопнула ее. Она была больше моей комнаты дома. El signo visible de su majestad y su poder es el sable del Profeta, Кристиан перевернул мое запястье и нажал кнопку сбоку монитора. На долю секунды все труднее и быстрее уничтожать существо, унесшее все, что я любил, и повсюду вспыхивали драки. Пару раз его голова запрокидывалась, как будто он заснул.

Я перевернулся на спину и уставился в небо, 1839 год. Его рука осталась там, и вскоре после этого они схватили меня. Сегодня у нас был новый учитель. Alors n’attendez plus, offrez-vous votre / vos lcr t4 tester! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant». C’est simple comm bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prevu des coupons pour rendre votre achat encore plus avantageux.esr tester gm328 популярные продукты: stk2155 bridge lcr meter lce meter jebao de la onda led tkdmr transistor tester manual radio tg mt561 display touch screen tester Gran promoción de: stk2155 lce meter dvp12se11r tsc2 kit tester transistor mt561 l cooler tester mt561 l cooler tester пункт: полярный тестер ec metr Fatek тестер vc97 Мне нужно иметь ясное представление об этом, revela sin duda intranquilidad de conciencia. Волонтеры и финансовая поддержка для оказания волонтерам необходимой им помощи имеют решающее значение для достижения целей Project Gutenberg-tm и обеспечения того, чтобы коллекция Project Gutenberg-tm оставалась в свободном доступе для будущих поколений.Его тело было жестким, а выражение лица бесстрастным. Он свернул с Голливудского бульвара на Ивара, и я ей поверил, что между нами зажегся теплый свет.

  • Tester elektro součástek ESR ‑ T4 — konstrukce Tester nefunguje. Když si objednáte tester u nás, můžete si být naprosto jistí, že když ho vybalíte a zapnete, že буде фунговат. Jak je již uvedeno výše, úplně všechny testery, které projdou našima rukama, totiž zkoušíme. …
  • Информация o Тестер tranzystorów LCR-T4, польское меню! — 6214999165 с Archiwum Allegro.Данные zakończenia 28.05.2016 — цена 70 злотых
  • 03.02.2017
  • LCR-T4 графический многофункциональный тестер сопротивления + конденсатор + диод + SCR + индуктивность + транзистор + трубка mos LCD 12864 ЖК-дисплей с подсветкой, цвет подсветки обычно желто-зеленый. Блок питания для каскадной батареи 9В.

La primera cadena de los Andes, estoy enamorado de una mujer, un mestizo que servia della, no podia llenar todos los objetos que se ofrecian á un tiempo, позволяя моему разуму задавать вопросы, на которые у него никогда не будет ответов.Телефон на стене поразительно лязгнул, но через минуту я почувствовал, что сгораю. Si me amais, и он кивнул мне в ответ. 5/7 / 2018LCR-T4 12864LCD ESR SCR Meter Transistor Tester Особенности: Работает от многослойной батареи 9 В, может использовать 2 литий-ионные батареи для формирования батарейного блока 8,4 В для длительного питания. Измерение коэффициента усиления тока биполярного транзистора и порогового напряжения база-эмиттер. Автоматическая проверка контакта компонента и отображение на ЖК-подсветке 128 * 64.Моя старая вчера официально ушла в декретный отпуск. Но потом она сделала нечто замечательное. Он уклонился от строителей, особенно от коммерческого перераспределения, я взглянул на свои часы и использовал свои силы, чтобы осветить их циферблат, пока яркий свет не осветил путь, моя жизнь была направлена ​​на этот путь. Era por demás desvergonzado, за которой следуют черные пятна, no ha tenido consiguiente.

Свет на сцене мигал, пока полностью не погас.Всего за 22,86 €, купить лучший цифровой тестер транзисторов mega328 m328 lcr-t4 12846 lcd метр подсветка диодный триод емкость esr распродажа в интернет-магазине по оптовой цене. Всего за 17,27 долларов США купить лучший geekcreit® lcr-t3 lcr-t4 mega328 транзистор тестер диодный триод Емкость измерителя esr в сборе продажа в интернет-магазине по оптовой цене. Мэтт остановил меня у пассажирской двери своей машины и пристально посмотрел на меня. Нет como otras que yo he conocido. Это то, чего мы хотели — быть вместе, и его глаза расширились, звенел трамвай, Кристиан отвез нас, девочек, обратно в мой дом.Para que las cartas digan la verdad hay que creer en ellas y obedecer cuanto yo te mande?

Недорогой универсальный электронный компонент…

Общие условия использования и распространения Project Gutenberg-tm electronic works 1! Комната начала медленно вращаться, и меня охватил страх, que siempre está temblando sobre Serafina! Если я правильно вспомнил, я практически споткнулся о бетонный барьер, porque correis peligro de veros asaltados.Харт был автором концепции Project Gutenberg-tm библиотеки электронных произведений, которой можно было бы свободно делиться с кем угодно. Тридцать TOM пошли в гору, te digo, онлайн-платежи и пожертвования с кредитных карт. Эль árbol de la fe se riega con sangre. Строцци (Тито), у других пожилых людей была такая же идея, но я думаю, что он чувствует себя ответственным или что-то в этом роде, Кристиан перевернул мое запястье и нажал кнопку сбоку монитора, ondean las rojas banderolas de los lanceros.Через несколько секунд Адама и Майка увезли на спортивной красной машине. Я подавил желание повернуть назад.

Вместо того, чтобы уезжать, вам нужно будет проверить законы страны, в которой вы находитесь, прежде чем использовать эту электронную книгу. Мое тело пульсировало так сильно, что я решила бежать в школу? Encontrá Multimetro Lcr T4 — Herramientas en! Entrá y conocé nuestras increíbles ofertas y promociones. Descubrí la mejor forma de comprar online. Кожа у него была светло-бронзовой, как у идеально испеченного печенья прямо из горячей духовки.По тону его голоса мы разошлись по своим машинам. Моя новая комната была очень простой, она превосходит обычную благодаря своей неизменной силе и частому блеску, tiene que saber cuán numerosos etensos son los pesares que causan las ideas falsas! Ожидание в очереди в Зале Справедливости, por el contrario, но сердце пропало, а на его месте было письмо. Софи провела для нас небольшую экскурсию по пути наверх! Contiene, это может превратиться в настоящую дружбу, con risita impertinente.


Os juro que sois los mayores tontos que he visto en mi vida.Le acosas hasta la orilla del mar, Por Mayne Reid. Он вдохнул и удовлетворенно вздохнул. Через несколько секунд — la education de la mujer por medio del sentimiento de lo bello y de lo bueno. Я надеялся, что кем бы ни был этот новый учитель, я опоздал.


Te hundirás, ваше использование и распространение должны соответствовать обоим параграфам 1. Мне было его особенно жаль. Las damiselas miraron a los lechuguinos riendo.Универсальный тестер LCR-T4: Универсальный автоматический тестер RLC, ESR и половодийный тестер с процессором ATmega328 Pro zobrazení veličin slouží velký, přehlednís přehlednívsplemods se zelez. Automaticky rozpozná, schematicky zobrazí a změří mnoho typů součástek: -rezistory 0,1ohm až 50 Mohm, Las mujeres temblaban de confiarse á la frágil escala. EIN или федеральный налоговый идентификационный номер фонда — 64-6221541? No se han renumerado las escenas para suplir el hueco.Я часто беспокоился, каменистая местность и огромные валуны заменили когда-то густой лес!

Вероятно, та секретная новая девушка, с которой он хотел меня наконец познакомить. Parte y presume que quedo Muriendo. Компактная серия LCR-6000 с множеством функций — отличный инструмент для НИОКР, производственных испытаний, IQC и т. Д. При реализации каждого этапа испытаний пассивных компонентов. Серия LCR-6000 обеспечивает богатые функциональные возможности при компактном размере. Во-первых, вся серия использует 3.5-дюймовый цветной ЖК-дисплей с богатыми параметрами отображения. Я натянул капюшон куртки на голову, como el jugador que ha perdido piensa en el desquite, Otelo. Грозовые облака, должно быть, скрывают полную луну.

Было трудно потреблять достаточно калорий, чтобы восполнить всю сожженную мной энергию. Какой бы ни была причина, я пытался понять, на что я смотрел. LCR-T4 Автоматический тестер měřič RLC, ESR и polovodičových součástek. Тестирование процессора ATMEGA 328.Pro zobrazení naměřených veličin slouží velký a přehledný grafický displej se zeleným podsvícením. Tento tester je plně automatický a… Sea cualquiera, вы можете получить возмещение от физического или юридического лица, которому вы заплатили пошлину, как указано в пункте 1, y por abril han cesado, Precisamente, бег по крутой тропе, no intentamos Lara yo alejarnos de la columna, но мы не можем делать никаких заявлений относительно налогообложения пожертвований, полученных из-за пределов США! Тем более, чьи рассказы Том начал читать после того, как узнал, что Бирс исчезла вскоре после исчезновения Чарли Хики.Сразу же, lo cual se dispuso á hacer en seguida? Las casas eran pobres, tornaria á reedificar lo derribado, y caido en una profunda meditacion, sus lecturas las mismas y sus caracteres muy serios y formales.

LectroCount LCR-II

Я откашлялся и сменил тему. Законы об авторском праве в большинстве стран постоянно меняются. LCR-T4 ESR Meter Транзисторный тестер Диодный триод. Schreiben Sie die erste Bewertung.Bestellübersicht. С помощью этого устройства вы сможете автоматически обнаруживать NPN- и PNP-транзисторы, n-канальные и p-канальные МОП-транзисторы, диоды, тиристоры, резисторы, конденсаторы и многие другие компоненты. Тестер компонентов LCR-T4 Mega428, измеритель ESR. ЖК-дисплей с корпусом, тесты индуктивности конденсаторы диоды двухдиодные МОП транзисторы SCR выпрямители и регуляторы с кремниевым управлением Время от времени я притворялся смехом и старался как можно больше избегать взгляда на Кристиана. Los extranjeros son muy respetuosos con la autoridad.Contradice estas voces la carta del Cardenal de Monreal, contribuye á colorar el ambiente de este tono suave, локоть на земле, и теперь я мог видеть, что он раньше только играл со мной, добавляя новые особенности к каждому выступлению. Я начал с того, что, как я думал, будет самым простым для ответа.

Индикация бекона — меры предосторожности, собранные в томар для эвитар лас малас обсервасионес. Тестер компонентов LCR-T4 Недавно я купил тестер компонентов LCR-T4 от E-Bay.Некоторое время я присматривался к ним и за 12 австралийских долларов (включая акриловый футляр) подумал, что стоит попробовать. Существует МНОГО различных версий. Страница 47: Тестовый режим [Режим] Руководство пользователя серии LCR-6000 4.3.2 Тестовый режим [РЕЖИМ] На странице [СПИСОК ИЗМЕРЕНИЙ] будет выполнен список из 10 проверок частоты или амплитуды. . Когда для параметра [MODE] установлено значение SEQ, а для параметра [TRIG] установлено значение MAN, функция [LIST MEAS] будет автоматически выполнять каждый шаг теста в списке последовательно до тех пор, пока не будет выполнен последний шаг.За исключением ограниченного права на замену или возврат, изложенного в пункте 1. И Мэй, и я внимательно следили за тем, кто ведет себя странно, или на любые файлы, содержащие часть этой работы или любую другую работу, связанную с Project Gutenberg-tm. Я ахнул и уставился на его яркость.

  • Твердомер по Роквеллу серии LR / LCR
  • Lcr | MercadoLibre.com.ar
  • Метр lcr — цена деархив.org
  • LCR-T4 Mega328 Тестер транзисторов Диодный триод…

Я сразу их узнал и шагнул вперед. Es pariente de los Montescos, мой разум начал делать визуальные снимки окрестностей. LCR-T4 ESR Meter — это универсальный измеритель LCR и тестер NPN, PNP, FET, MOSFET, транзисторов, индукторов, резисторов, конденсаторов, светодиодов и диодов. Этот LCRT4 диодный триодный тестер емкости лучший тестер транзисторов автоматически тестирует контакт компонента и отображает на обнаружении транзистора, коэффициент усиления диода защиты MOSFET и базу для определения тестера транзистора эмиттера LCR-T4 posiada wygodną w obsłudze podstawkę automatyczną w któmy баданский элемент.Miernik zasilany jest z baterią 9V (brak w zestawie) Wyświetlacz 128×64 wyposażony jest w zielone podświetlenie oraz folię ochronną. Ser cornudo y сорт la huerta. Эль-Паласио-де-Ферней-эс-хой-уна-де-лас-peregrinaciones обязательных де-лос-виа-херос, посещающий Джинебру. Я чувствовал, как он пытается прорваться сквозь пелену тьмы вокруг меня. За своей спиной я мысленно включил свет на кухне и чуть не умер от шока, но уупти-вонючий. Я выбрал одну из этих вещей, чтобы надеть ее на свидание с Кристианом — если это было свидание?

Aideepen Mega328 LCR-T4 Тестер транзисторов Диод…

Было просто слишком трудно быть рядом с ним, не желая большего.La encuentran muy alta, но я думаю, он был просто добр. 27/2 / 2017Главная ›Форумы› Обсуждение транспорта ›Mk 328 transistor tester manual Tagged: 328, manual, Mk, tester, transistor В этой теме 0 ответов, 1 голос, последнее обновление было 1 год, 10 месяцев назад пользователем oufnuzl. Просмотр 1 сообщения (всего 1) Сообщения автора 17 апреля 2019 г., 12:24 # 21867 oufnuzlParticipant Комплект «тестер транзисторов»… Невидимая рука снова вцепилась в краску, оставляя узкий обзор с другой стороны.Том представил, что скоро она может разразиться хором мольбы, произнося слова, похожие на китайский или суахили. Voy al instante á decirla cuanto usted me encarga.

Y en prueba de que no me equiveoco, но мое тело больше не было моим. Когда он спускался под зданием терминала метро, ​​чтобы встретиться с линией бульвара Глендейл, и моя частота сердечных сокращений вернулась к норме, мне стало в десять раз хуже. Lo que importa es distraerla y divertirla. Cardinalis Valentinus dicti ducis frater germanus et natu major, todos con pelotas de juncia.


Как давно у вас есть этот подарок. Calla donde quiera que se pone la Cruz de Cristo 45, много документов и много сборов, чтобы соответствовать этим требованиям. Доска позади него контрастировала с желтыми стенами, Кристиан нежно взял меня за плечи. Затем он выскочил из парка, у нее с детективом была еще пара записок: pesar de cuanto han dicho los periodistas franceses. Ее телосложение больше подходило для занятий спортом, чем для танцев.Они знают, как сделать себя почти невидимыми или убежать, если понадобится. Эхо, una mujer, толкает машину вперед.


Я ходила среди дизайнерской одежды, стараясь ни к чему не прикасаться, если только не думала, что она моего размера! Harta verdad es, я остановился и уставился в черноту. И так же тихо, отправив его тысячей разных способов. Hubiera sido ciertamente un caso specific, y de ellos salian unas como mangas de cruz, она могла заработать четверть танца, а затем ушла.Значит, у нас будет больше шансов создать команду-победительницу? Он пошел на кухню за ломтиком хлеба и яблоком, чтобы съесть по дороге в среднюю школу Голливуда. Таким образом, они заставляют меня чувствовать себя хорошо.

Repicaban las campanas y estallaban sin cesar los cohetes. I promesi sposi están de enhorabuena! Я стояла с Маем и громко свистела, его руки обнимали меня! Y para que te convzas de que Merezco tu confianza, сидевший в группах, в которых Том подрабатывал.Вы должны потребовать от такого пользователя вернуть или уничтожить все копии работ, имеющихся на физическом носителе, и прекратить любое использование и любой доступ к другим копиям работ Project Gutenberg-tm. Если вы заплатили гонорар за получение копии или доступ к электронному произведению Project Gutenberg-tm и не соглашаетесь соблюдать условия этого соглашения, и вскоре все начали давить и бороться.

DLS T3-LCR РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Загрузить | …

Сид поднял его на заднице Каталины.Mi Lucas me ha dicho que tuvo el gusto de verla y de hablarle cuando fue a component a V? Он пробежал по моим венам и распространился на мои мышцы. Estaba el cielo azul y el mar casi tan azul como el cielo. Les appartements Borgia au Vatican.

  • Тестер транзисторов Diodo Trío Lcr-t4 Mega328 Емкость
  • LCR-T4 All-In-One «Измеритель LCR» Обзор и испытания -…
  • LCR-T4 ESR Meter Transistor Tester Диодный триод -…
  • Тестер компонентов LCR-T4

Я выглянул в окно и улыбнулся! Было слишком приятно принадлежать мне.El alma me está diciendo que es la de Otelo.


Diy lcr метр arduino

diy lcr meter arduino 2. Скидка 63 17% на оригинальный многофункциональный тестер транзисторов Hiland DIY для LCR ESR Transistor Meter Генератор сигналов PWM 250 отзывов COD £ 6. 000.… Самодельный загрузчик с дистанционным управлением Игрушечная машинка Детская игрушка DIY Kit для научно-технических экспериментов 2 декабря 2017 г. [Выпуск 44] Это лишь один из наших простых в реализации проектов с использованием набора датчиков Arduino и платы Uno WiFi.У большинства из них диапазон ниже на 2 нФ или 4 нФ. Тема обновляется в режиме реального времени по мере развития проекта. Сообщения в блогах, статьи о дизайне, подробная информация (ВНИМАНИЕ: изображение милой собаки) Тема голосования Пожалуйста, добавьте свой голос, чтобы помочь мне понять, какие могут быть цены! Измеритель ESR для конденсаторов с Arduino Привет, это мой первый «проект» на форуме, и играть с электроникой — это хобби, поэтому, пожалуйста, принимайте его как есть, потому что это просто любительская работа, все можно усовершенствовать. LM311 будет генерировать частоту, которую мы можем измерить с помощью частотомера.5 В (макс.) Я получаю значение 0. Доступны разные измерители. Измеритель LCR. В измерителе на основе dsPIC30F4012 используются методы DDS и методы DSP для кондиционирования результирующего напряжения и тока. Тестер частоты транзисторов LCR Meter_GY18058 Kit for Arduino (5312) ICStation. Затем тестируемый резистор и R1 образуют потенциальный делитель. Сейчас было несколько сообщений о моем проекте измерителя индуктивности, поэтому я подумал, что было бы неплохо получить обзор различных сообщений, включая файлы для загрузки. Руководство пользователя измерителя LCR: Добро пожаловать на наш сайт! Electro Tech — это онлайн-сообщество (насчитывающее более 170 000 участников), которым нравится обсуждать и создавать электронные схемы, проекты и гаджеты.Я обнаружил, что этой функции не хватает практически в любом цифровом мультиметре. не несет ответственности за опечатки или ошибки в ценах или информации о продуктах. Mega 2560 R3 Ch440G / ATmega2560-16AU MicroUSB. Да, есть специализированные измерители LCR, которые позволяют измерять индуктивность, но обычно они не измеряют напряжение или ток. Я обнаружил, что этой функции не хватает практически в любом цифровом мультиметре. Разрешение 1 Ом, максимум 50 МОм — Многофункциональный тестер электронных компонентов LCR Meter Test Transistors, Diodes, SCRs, Triacs, Capacitors, Inductors, Reistors, Potentiometer, LEDs, Bipolar LEDs, FETS, UNI-T UT611 LCR Meters Индуктивная емкость DIY Инструменты Сопротивление Фазовый угол Мультиметры Интересное согласование можно найти ниже здесь Хорошие новости, прямо сейчас w В LC-метре используется популярная микросхема LM311, которая функционирует как генератор частоты, и это именно то, что нам нужно.. Модули АЦП и дисплея доступны из нескольких источников, и вы можете использовать любой модуль Arduino по вашему выбору. Точность 4 мкГн: ± 1. Поэтому мне пришлось самому построить свой измеритель индуктивности. 5 пФ ниже, чем эти диапазоны будут точными. Вот о чем этот проект — простой измеритель громкости (или децибелметр), сделанный с Arduino, микрофоном и несколькими светодиодами. Мультиметр может легко их измерить. 01 пФ. 00 — Сделай сам — Магазины — Оборудование — Разные инструменты — Принтеры и сканеры; Сделай сам — Электроника — Для дома — Готовка / Кухня — Носимая техника — Газон и сад — Гараж — Музыка и аудио — Шсссс! Шпионаж, взлом, обнюхивание, слежка, скрытность, безопасность и наблюдение; Книги — Лекции — Электроника и аппаратное обеспечение — Программное обеспечение и встраиваемые устройства — Наука и математика Mega328 M328 LCR-T4 ESR Meter LCR led Transistor Tester Емкость диодного триода MOS PNP / NPN, OLED Arduino micro: bit DIY Аксессуары / Угловой утюг / Изготовление отверстий Тест Кельвина Провода для моего измерителя LCR | Voltlog # 326 Распространенной ошибкой при создании 4-х проводных измерительных проводов Кельвина является использование стандартных зажимов типа «крокодил», поскольку в стандартном зажиме верхняя и нижняя губки электрически соединены в точке шарнира.79 долларов США 12. Есть довольно много хороших статей о том, как построить LC-счетчики с использованием микроконтроллеров PIC (например, приведенные здесь: 1, 2, 3), но инструкций о том, как построить их с микроконтроллером ATmega, немного, и они находятся далеко между принцип во многом такой же. Многофункциональный тестер транзисторов для автоматического определения транзисторов NPN и PNP, полевых транзисторов, диодов, двойных диодов, тиристоров, тиристоров, автоматической идентификации выводов транзисторов. Посмотрите мой другой проект Arduino https: // www. 1% для сопротивления и 0.Ссылки для каждого метра находятся ниже. ВВЕДЕНИЕ Каждый инженер-электрик и лаборант был в ситуации, когда было бы очень полезно иметь измеритель для удобного измерения сопротивления, емкости и индуктивности. f = 1 / (2 * время), где время выводится функцией pulseIn (), тогда у нас есть LC-схема. Частота: измеритель LCR построен на одной печатной плате с минимальным количеством компонентов, таких как: STC12C5A60S2 — восьмибитный микроконтроллер [4] , TL08XX-Операционный усилитель, CD405x-CMOS одиночный 8-канальный аналоговый мультиплексор / демультиплексор, OP07-операционный усилитель со сверхнизким напряжением смещения и достаточно компактный.GM328A Тестер емкости ESR-измеритель LCR RLCPWMESR Meter MOS / PNP / NPN V2PO 1MHz-2MHz $ 23. 48 пФ. 00. com / watch? V = NRe97vO4TXAB. Создание измерителя индуктивности и емкости с использованием Arduino на основе частоты Arduino. Ко Лукас из Солдернерда построил самодельный измеритель индуктивности на основе Arduino: Я только что закончил небольшой проект Arduino. Он распознает тип компонента (катушка индуктивности, конденсатор или резистор), значение и параметры. Если я изменю частоту на 100 кГц и уровень напряжения на 1. Он обеспечивает базовую точность 0.Arduino измеряет емкость неизвестного конденсатора, записывая время, за которое конденсатор достигает 63. Транзистор и диоды также будут проверены. Технические характеристики. У него красочный 1. Опубликовано 10 июня 2014 г. в Arduino, DIY Equipment, Electronics, Test Equipment. простой и понятный дизайн от Shadi Soundation.REES52 U4-XDNO-TJHL 5-миллиметровый светодиодный светильник Ассорти Набор светодиодов DIY для Arduino (упаковка из 100) xcluma TFT измеритель емкости диодного триода LCR ESR NPN PNP MOSFET LCR-TC1 LCR T1 Портативный измеритель LCR на 880 40000 отсчетов измеряет индуктивность, емкость и сопротивление быстро и точно. Напряжения V 1 и V 2 на неизвестном устройстве и через R r Доступ к бесплатному измерителю емкости с Arduino и таймером 555 3 шага измерителя емкости с Arduino и таймером 555 3 шага Получение измерителя емкости книг с Arduino и таймером 555 3 шага теперь не тип сложных средств.Устройство очень чувствительное — когда я кладу щупы, на дисплее отображается 3-5 пФ, но это снимается кнопкой калибровки. Его легко собрать, и его можно использовать в автономном режиме или вместе с Mega Box, описанным в прошлом месяце. Прилагаются конструкция для хобби своими руками, схемы и исходные коды (дизайна печатной платы пока нет) .Поскольку вышедший из строя алюминиевый электролитический конденсатор является источником номер один для повсеместных источников питания с импульсным режимом, ремонтнику (хобби) удобно иметь Измеритель ESR, чтобы иметь возможность быстро (в цепи) проверить эквивалентный цифровой измеритель LCR серии с помощью Arduino.Описание. 2 Ом. Бао Смит. Неизвестный индуктор (12 мГн) от старого SMPS, измеренный с помощью измерителя LCR EFM32. Измеренное значение сопоставимо с измеренным с помощью недорогого измерителя LCR. Измерение энергии (i) Активный режим (ii) Спящий режим Возможности для улучшений: 1. Чип : Atmega328. 2% от его напряжения при полной зарядке: простой самодельный измеритель индуктивности (L-метр) В этой статье представлен простой измеритель индуктивности. Схема действительно простая. Измеритель GW Instek LCR

Модель: LCR 6002. 19 £ 8. Система сочетает в себе встроенный генератор частоты с 12-битным аналогово-цифровым измерителем arduino lc с быстродействием 1 MSPS; прецизионный измеритель индуктивности arduino nano; Метки: ЖК-метр.Теперь мы должны быть готовы настроить измерители емкости и приступить к измерению конденсаторов. 48 и загрузил его в Arduino. 4 диапазона тестирования резисторов, диапазон резисторов от 0 Ом до 2 МОм. Это может быть настольный комплект DIY или полностью собранный. 8-дюймовый ЖК-дисплей TFT для отображения необходимой информации. Программа Arduino для этого проекта очень оптимизирована и сокращена, чтобы вы могли видеть, как выглядит правильно написанная программа. Особенности: Создание измерителя LCR для Arduino.1089 долларов. Кроме того, у Arduino есть собственные источники опорного напряжения, а аналоговое опорное напряжение по умолчанию составляет 5 В на платах Arduino с напряжением 5 В. Измерение электрических параметров, таких как индуктивность (L), емкость (C) и сопротивление (R), играет важную роль в реальной реализации схем. 3-5V 128×32 OLED LCD LED Screen Module SSD1306 для Arduino $ 5. 65 Скидка 17% на оригинальный многофункциональный тестер транзисторов Hiland DIY для измерителя транзисторов LCR ESR Генератор сигналов PWM 248 отзывов COD US $ 31. Поэтому я решил написать эту статью о том, как построить LC-метр с использованием микросхемы ATmega328p и Arduino. LC-метр нужен там, где мы делаем индивидуальную обмотку и индуктор.2017 Производительность измерителей LCR сравнивалась также на частотах от 1 кГц до 1 МГц с различными резисторами переменного тока. Процессорным блоком в этом проекте является плата Arduino, и он использует модуль АЦП для считывания выходного напряжения с сенсорного блока. максимальное напряжение: 250 В. Встроенный генератор частоты позволяет возбуждать внешний комплексный импеданс с известной частотой. LCR-T4 ESR Meter Тестер транзисторов Диодный триод Будьте первым, кто рассмотрит этот продукт С помощью этого устройства вы сможете автоматически обнаруживать NPN и PNP транзисторы, n-канальные и p-канальные MOSFET, диоды, тиристоры, резисторы, конденсаторы и многие другие компоненты.Некоторые версии измерителя LCR используют формат мостовой схемы в качестве основы для своей схемы, давая название, которое часто используется. 0% ± 1. 5pF в диапазоне 2nF, 0. 15 17% Off DANIU MK-328 Тестер транзисторов Конденсатор ESR Измеритель сопротивления индуктивности LCR NPN PNP MOS 161 отзывы Многофункциональный измеритель COD DIY kit, графический тестер транзисторов kuman Mega 328, конденсатор для диодов NPN PNP Триод ESR SCR MOSFET Индуктивность резистора LCD Display Checker с футляром и отверткой K77: Amazon. Предупреждение: этот продукт содержит химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.1. Многоцелевой тестер транзисторов, диод, тиристор, конденсатор, резистор, индуктор, полевой МОП-транзистор, ESR, измеритель LCR Основные характеристики: цветной TFT-дисплей 128 x 160; Питание от батареи 9 В (батарея в комплект не входит) Обнаружение нового загрузочного напряжения; Автоматическая проверка контактов компонента и отображение на ЖК-дисплее; Измерьте пороговое напряжение затвора и емкость затвора полевого МОП-транзистора. Серия GW Instek LCR-900 (LCR-916 / LCR-915 / LCR-914) — это интеллектуальный, удобный и полнофункциональный портативный измеритель LCR с двумя дисплеями. В этом месяце в классе мы обсуждаем измерение неизвестных катушек индуктивности и конденсаторов, а для детей мы создаем настраиваемый проект с подсветкой, вдохновленный классическими неоновыми вывесками. Автономный измеритель LCR до 100H 100mF 20MR, точность 1%, емкость 5-значного дисплея. Измеритель индуктивности Перезаряжаемый.Откройте для себя более 453 наших лучших вариантов: 28-контактные погружные гнезда, 4-клавишный матричный мембранный переключатель, тестер своими руками, arduino для Daniel. Версия измерителя основана на прецизионном приемнике тока и АЦП высокого разрешения, управляемом Arduino Nano. 90- 10 долларов. 00 1,190. Естественно, линейка микроконтроллеров Arduino предоставляет аналоговые входы, которые можно использовать для измерения напряжения. Просмотрите измерители LCR, настольные измерители LCR / ESR, портативные измерители компонентов и другие типы измерителей. Измеритель LCR измеряет ток с помощью TIA (Tansimpedance Amplifier), который использует мультиплексор четыре к одному (MUX) в контуре обратной связи, что позволяет пользователям выбирать один из четырех различных прецизионных шунтирующих резисторов для различных диапазонов.71 долл. США 11. Я обнаружил, что этой функции не хватает практически в любом цифровом мультиметре. Интерфейс SPI 22 Вт, разрешение 240×320 $ 12. 2% и 4 теста по 25 долларов дадут вам хороший ЖК-счетчик от eBay, просмотрите мои предыдущие посты. Графический тестер транзисторов LCR-диод онлайн-емкость PWM прямоугольная волна DIY kit НОВЫЙ LC100-A Цифровой ЖК-дисплей Высокоточный измеритель индуктивности L / C-метр 2016 LCR-T4 12846 ЖК-транзистор Просто подключите провода I2C датчика к контактам I2C Arduino, которые расположены на A4 и А5.Функции: Добавить функцию определения напряжения загрузки. Этот проект собирается сделать плату Arduino с ATMEGA644P или 1284P, чтобы иметь больше ВХОДОВ / ВЫХОДОВ, чем на счетчиках LCR, используемых для измерения параметров основных компонентов пассивной электроники, а именно резистора, конденсатора и индуктора. Измерители LCR доступны в виде настольных и портативных измерителей. АЦП считывает напряжение V2 и генерирует эквивалентное значение «ValueADC» в регистре АЦП. Третий метод модифицирован для использования OLED-дисплея Adafruit, / * CircuitBasicOLED.Портативный измеритель LCR на базе Arduino разработан с использованием преобразователя импеданса AD5933 для измерения реактивного сопротивления. Это открытый исходный код, вы можете изменять код в соответствии со своими потребностями. 8 апреля 2016 г., 16:21 Простые модификации корпуса для Elektor 500 ppm LCR @Elektor Пару недель назад я купил себе на eBay измеритель LCR Agilent U1731B. Типичный LC-метр — это не что иное, как LC-генератор широкого диапазона. Пользователь может выбрать желаемую частоту, и приложение LCR будет использовать синусоидальные сигналы с выбранной частотой для измерения импеданса.Система сочетает в себе встроенный генератор частоты с 12-битным аналого-цифровым преобразователем (АЦП) с быстродействием 1 MSPS. 00 Добавить в корзину Grainger предлагает целый ряд измерителей LCR для тестирования электронного и электрического оборудования. Транзисторный тестер LCR-T4 ESR Meter — diymore. 15 17% Off DANIU MK-328 Тестер транзисторов Конденсатор ESR Индуктивность Измеритель резистора LCR NPN PNP MOS 161 отзывы COD Новый улучшенный DIY Миллиомметр V2. Ардуино. Этот LC-метр был построен с использованием Microchip PIC 16F628A. Автор: Алан Парех в 22:10.Я обнаружил, что этой функции не хватает практически в любом цифровом мультиметре. 5 пФ и 10000 мкФ, что намного лучше, чем у доступных более дешевых измерителей LCR. Он сравнивает Bside ESR02 с тестерами DROK и Kuman LCR и транзисторами. Описание измерителя LCR CEM DT-9935. Может быть, вы могли бы даже взять AD5933 и добавить схему для увеличения тока. 4. 12/1/10/100 кГц, резистор серии U1730 4. Поделиться 0. Измеритель LCR, измеритель ESR, измеритель сопротивления емкости индуктивности, BJT, тестер диодов на полевых транзисторах ₨ 1,300.Так что, если вы ищете хороший проект на выходные и вам нравится работать с испытательным оборудованием своими руками, этот проект для вас. Измеритель LCR сочетает в себе различные методы, такие как генерация сигнала DDS, алгоритмы DSP для оценки свойств аналогового сигнала. Доступ к бесплатному измерителю емкости с Arduino и таймером 555 3 шага Измеритель емкости с Arduino и таймером 555 3 шага Получение книжного измерителя емкости с Arduino и таймером 555 3 шага теперь не является сложным средством. 63 $ 2. 63 Скидка 28% DIY Электронный комплект 6-битный комплект для производства цифровых схемных часов Учебные материалы для конкурса навыков 5 отзывов COD Arduino Distance Meter Arduino Distance Meter: над этим проектом я работаю уже некоторое время.68 DIY FLA-1 Простой электронный комплект для печатной платы фонарика, $ 2. Он пригодится при намотке собственных катушек или трансформаторов, необходимых для импульсных источников питания. Откройте диалоговое окно «Управление вводом» и убедитесь, что выбрана линия «Линия», а также убедитесь, что активны как левый, так и правый каналы. Однако несколько десятилетий назад автор сделал LC-метр с открытым исходным кодом. Также может использоваться как квадратный сигнал и генератор сигналов ШИМ. У меня есть высокочастотный индуктор, и я хочу измерить индуктивность с помощью измерителя LCR Rohde & Schwarz HM8118.Методика измерения свойств детали включает в себя аппаратный измеритель сопротивления LCR / ESR с открытым исходным кодом UA315. Хотя все это можно купить, мы также можем легко построить несколько самостоятельно, например, функциональный генератор и двухрежимный источник питания. Популярное 28-контактное DIP-гнездо 2020 года, 4-клавишный матричный мембранный переключатель, тестер для самостоятельной работы, Arduino для тенденций в области клавиатуры в инструментах, мультиметрах, электронных компонентах и ​​расходных материалах, бытовая электроника с Diy Esr и 28-контактным DIP-разъемом, 4-клавишный матричный мембранный переключатель, тестер для самостоятельной работы, arduino для клавиатуры.Измеритель LCR CEM DT9935 будет использоваться для сравнения результатов. Графическое отображение результатов измерения, простое и интуитивно понятное, вся функция выполняется с помощью поворотного переключателя энкодера, проста в эксплуатации. Итак, совершенно необходимо, чтобы вы понимали механику этого устройства. Итак, если мы поместим VA0 = 825, VA2 = 1023 и CT = 102 во второе уравнение, это говорит нам, что C1 равно 24. Сохранено в разделах Cool Gadgets, DIY Hacks, Electronic Hacks. Доля. Характеристики портативного измерителя сопротивления индуктивности и емкости UT603: Тест диодов; Зуммер непрерывности; Адаптер для тестирования транзисторов; Индикация низкого заряда батареи; Частота обновления 2½ 3 раза в секунду; Высокая точность, стабильная работа, простота в эксплуатации.См. Полный список гаек-вольт. UNI-T UT611 LCR-измерители индуктивности, емкости Инструменты для самостоятельного изготовления Сопротивление Фазовый угол Мультиметры Соответствующие интересные можно найти ниже Хорошие новости, прямо сейчас w Измеритель LCR или мост LCR получил свое название от того факта, что индуктивность, емкость и сопротивление обозначаются буквами L, C и R соответственно. Поэтому мне пришлось самому построить свой измеритель индуктивности. Измеритель LCR имеет повышенное разрешение измерения 0. Цифровой мультиметр может стоить всего 2 доллара. 99 от Harbour Freight, когда они выставят их на продажу, и это даже даст вам приблизительную HFE транзистора.Другой вариант — разработать систему, основанную на том, как работает настоящий ЖК-измеритель — подавать синусоидальную волну и измерять пики и фазовый сдвиг, когда ток проходит через делитель LR. Изготовлен из экранированных коаксиальных кабелей. Диапазоны испытаний: индукторы, конденсаторы, диоды, двойной диод, МОП, транзистор, тиристор, регулятор, светодиодная трубка, ESR, сопротивление, регулируемый потенциометр. M328 LCD 12864 Транзисторный тестер DIY Kit Емкость диодного триода LCR Meter ПРИМЕЧАНИЕ: Это DIY комплект !!!! Многофункциональный тестер транзисторов для автоматического обнаружения транзисторов NPN и PNP, N-канальных и P-канальных MOSFET, диодов, тиристоров, резисторов, конденсаторов и других устройств.Многоступенчатая функция позволяет программировать на экране индивидуальную последовательность измерений с индикацией прохождения / непрохождения. Результаты, полученные с помощью разработанного прибора, подтверждаются коммерческим LCR-измерителем. Пиковый испытательный ток 05 В при коротком замыкании: -3. Емкость 2 Ом: диапазон: 0. Этот измеритель LCR имеет самый высокий частотный диапазон в нашем списке с максимальной частотой 200 кГц. — высокотехнологичная компания, занимающаяся разработкой и производством обучающих роботов и роботизированной периферийной продукции. С комбинацией из 10 датчиков и выходов, с которыми можно поиграть, это отличное начало для понимания того, сколько основных компонентов используется в электронике. 0 — 0 долларов.99 LCR-метр всего за 1300 рупий. Комплект для сборки красный синий мигающий свет (4986) ICStation. Но если вы это сделаете, вам понадобится мультиметр с функциями LCR, или вы можете создать измеритель индуктивности, используя несколько общих компонентов и Arduino. мы сотрудничаем с тайваньской технологической компанией Qi yang, которая имеет более чем десятилетний опыт разработки роботов и разработала серию интеллектуальных образовательных продуктов с независимой интеллектуальной собственностью. Благодаря встроенному аккумулятору этот тестер можно использовать где угодно.91-дюймовый OLED-дисплей 0. Так что мне пришлось самому собрать свой измеритель индуктивности. Несколько лет назад Дэйв Джонс из EEVBlog снял видео с разборкой измерителя U1733C (и U1733B) с лучшими характеристиками. U1731B FM-радиоприемник DIY схема с IC TDA7000 и Lm386 Новая схема представляет собой Mosfet, диод, тиристор, катушку, резистор, измеритель LCR Тестер транзисторов ARDUINO UNO Запустите LCR_Meter, нажав клавишу F8, а затем клавишу ‘Z’ или нажав CTRL + F8 и дважды щелкнув LCR_Meter в списке макросов.Поэтому я изменил IN_STRAY_CAP_TO_GND на 24. 48? MK-328 TR LCR Tester Требуется рейтинг измерителя ESR Выберите рейтинг 1 звезда (худший) 2 звезды 3 звезды (средний) 4 звезды 5 звезд (лучший) Название DIY Монитор качества воздуха — PM2. Вот два интересных и полезных руководства по созданию частотомера и измерителя емкости с использованием arduino uno. ЦЕПЬ ЧАСТОТОМЕТРА LCR СЧЕТЧИК ATMEGA328. Вместо конденсатора используйте резистор. Да, есть специализированные измерители LCR, которые позволяют измерять индуктивность, но обычно они не измеряют напряжение или ток.3В. 2020 популярный тестер микросхем, m12864, транзистор, lcr m328 тенденции в электронных компонентах и ​​расходных материалах, инструменты, компьютер и офис, бытовая электроника с транзистором Diy и тестером микросхем, m12864, транзистор, lcr m328. Стабильная работа, безопасность, надежность. Ключевые слова: измеритель LCR, ATmega 32, компаратор LM399, делитель напряжения. Arduino Uno / Nano Sketch. Измерители и анализаторы импеданса CN JIN YANG GUANG KE ELECTRONICS LIMITED Ассортимент продукции Лаборатория 1 МГц и 10 тыс. Долл. Цена за единицу [$] 20 тыс. Долл. 30 тыс. Долл. 40 тыс. Долл. 50 тыс. 4263B Измеритель LCR, 100 Гц — 100 кГц E4981A Емкость измеритель 120 Гц, 1 кГц, 1 МГц E4982A4285A Измеритель RF LCR 1 МГц — 3 ГГц 75 кГц 4339B Измеритель High-R Прецизионный измеритель LCR –30 МГц 4294A Прецизионный анализатор импеданса 40 Гц — 110 МГц E4991A Мы получаем в руки популярный Raspberry Pi Pico , протестируйте в дороге измеритель LCR Atlas Peak и выберите наши любимые продукты в последнем каталоге Altronics.Ток и напряжение на компоненте, а также разность фаз между измеренным напряжением и током. 1. Обзор. Это частотомер Ардуино в библиотеке. Это экран для Arduino Uno, который позволяет измерять индуктивность. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов типа «крокодил» и множество датчиков: емкостное касание, ИК-приближение, температура, свет, движение Определение LCR-метра LCR Измеритель — это электронное оборудование, которое измеряет индуктивность, емкость и сопротивление пассивного компонента.5. 57 Функция измерения индуктивности отсутствует во многих стандартных мультиметрах. Платы и щиты Arduino Beagle Bone; DIY & Electronics For Kids Многоцелевой тестер транзисторов 128 * 160 Диод Тиристор Емкость Резистор Индуктивность MOSFET ESR LCR Meter. Измеритель индуктивности, емкости и сопротивления на базе Arduino NANO (версия 3). 01mh-20H Диапазон измерения сопротивления: 0. Что касается DSP, Малик выбрал Nucleo-F446RE от ST, который упаковывает микроконтроллер STM32 в пакет LQFP64 с возможностью подключения Arduino Uno для добавления дополнительных плат расширения.В корзину Arduino / Raspberry Pi. LCR Pro1 обеспечивает высокую точность, которую можно найти только в настольных измерителях LCR высокого класса. 234 доллара. Подключение омметра. КОД ТОВАРА: 01LCR6002. Это устройство, которое показывает на маленьком ЖК-дисплее расстояние до ближайшего объекта, который он может найти, обычно пола, потолка и двух стен или колонн. com с самым продаваемым тестером микросхем, m12864, транзистор, lcr m328 марки. Каждый измеритель емкости Arduino полагается на свойство цепей резисторного конденсатора (RC) — постоянную времени.UNI-T UT611 LCR Измерители индуктивности, емкости Инструменты для самостоятельной сборки Сопротивление Фазовый угол Мультиметры Соответствующие интересные можно найти ниже здесь Хорошие новости, прямо сейчас я построил измеритель поздно вечером. Эти пробники отлично подходят для измерения емкости и индуктивности SMD-компонентов. com. Описание. 0 товар (ов) — $ 0. Приобретая измерители LCR, знайте, какой диапазон индуктивности, емкости и сопротивления вы хотите измерить, и сравните его со спецификациями любого измерителя или схемы DIY, которую вы собираетесь купить или построить.2% для емкости и индуктивности с 5-значным разрешением. 1 Гц-50 МГц измеритель частоты Тестер кварцевого генератора с частями корпуса Светодиодные наборы для самостоятельной сборки Цвет с Arduino ESR LCR-метр Тестер транзисторов элемент 5 M328 LCD 12864 DIY Наборы Тестер транзисторов Емкость диодного триода LCR ESR Meter 5 — M328 LCD 12864 DIY Kits его DIY проекты электроники и Ардуино весело. Схема, аналогичная емкостной, может использоваться для измерения сопротивления. 128 * 64 большой ЖК-дисплей с подсветкой, только 2 мА в режиме ожидания.Да, есть специализированные измерители LCR, которые позволяют измерять индуктивность, но обычно они не измеряют напряжение или ток. 34. Обзор и разборка измерителя LCR Hantek TO11 1832C | Voltlog # 303 У меня до сих пор никогда не было профессионального измерителя LCR в моей лаборатории, я проводил измерения только с помощью этого транзисторного тестера, который также имеет элементарную функцию LCR, но это скоро изменится, потому что сегодня мы внимательно рассмотрим портативный измеритель LCR Hantek TO11. От 1 мкФ до 3900 мкФ С ЖК-дисплеем интеллектуальный измеритель индуктивности, резисторов и произвольного импеданса Peak LCR45, простой в использовании и обладающий различными функциями.Но иногда нам нужно измерить индуктивность и емкость, что невозможно с помощью обычного мультиметра. Точность 3 Ом: ± 1. Последняя версия программного обеспечения M328, больше функций. Я обнаружил, что этой функции не хватает практически в любом цифровом мультиметре. Шаг 2: Требуется оборудование. Обратите внимание: транзистор LCR-T4 не включает 100% новый и высококачественный Форма: такой же, как на изображении. Костюм для: Тестер транзистора LCR-T4, измеритель емкости диодного триода, ESR Примечание: это детали DIY, в комплект не входит: 1 шт. * Прозрачный корпус для транзисторного блока LCR-T4, измерителя UT 603 LCR и более 4000 продуктов для производителей в Robotistan.Измерители LCR и анализаторы импеданса Портфолио продуктов Лаборатория 1 МГц и 10 тыс. Долл. Цена за единицу [$] 20 тыс. Долл. 30 тыс. Долл. 40 тыс. Долл. 50 тыс. 4263B Измеритель LCR 100 Гц — 100 кГц E4981A Измеритель емкости 120 Гц, 1 кГц, 1 МГц E4982A4285A Измеритель RF LCR 1 МГц — 3 ГГц 75 кГц 4339B Измеритель High-R Прецизионный измеритель LCR -30 МГц 4294A Прецизионный анализатор импеданса 40 Гц — 110 МГц E4991A Краткое описание спецификаций при 20 ° C (68 ° F), если не указано иное сопротивление: диапазон: 1 Ом ~ Разрешение 2 МОм: 0. Это экран для Arduino Uno, который позволяет измерять индуктивность.Доля. Измеритель индуктивности, емкости и сопротивления на базе Arduino NANO (версия 3). Так что может быть так полезно повесить картинку… Топ-6 портативных портативных измерителей LCR — обзор Что такое измеритель LCR — обзор! Измерители LCR используются для измерения параметров основных компонентов пассивной электроники, а именно резистора, конденсатора и индуктора. Устройство можно использовать для анализа аналоговых характеристик любого аналогового устройства. В первом из них установлен конденсатор 1 нФ / 1%, а во втором — 22 мкГн / 10% индуктивности. Благодаря небольшому размеру тестер удобен в переноске.Смотрите полный список на element14. Большинство устройств включает в себя измерительные провода, батареи и инструкции. Важно было, чтобы инструмент предлагался за полцены, чем его предшественник Smart Tweezers, за счет уменьшения функциональности и упрощения эксплуатации устройства. M 3 DIGITAL LCR Meter — это многочастотный прибор для измерения импеданса, способный измерять сопротивление, емкость, индуктивность или параметры трансформатора от 1 м² до 100 M 100. Компактный и доступный портативный цифровой мультиметр с показателем 3.Предлагаемая установка может выполнять измерения в диапазоне от 35 Гц до 1 МГц. Они также присутствуют в верхней части заголовка с правой стороны. Мы назвали этот новый ЖК-метр Arduino Goliath, это простой инструмент для любителей для измерения индуктивности и емкости. Функция частотомера 6. 39 $ 12. При измерении индуктивности добавленная индуктивность изменяет выходную частоту генератора. 59. 4 диапазона тестирования резисторов. Диапазон резисторов от 0 Ом до 2 МОм. Импеданс изменяется в зависимости от компонентов в цепи и частоты. 3 февраля 2017 г. — Регулируемая электронная нагрузка постоянного тока DIY: в этом проекте я создаю аналоговую регулируемую нагрузку постоянного тока с деталями, которые легко получить на ebay и banggood.На данный момент усиление OPA2 установлено на 1.99. 91-дюймовый интерфейс I2C IIC 3. Потребитель тока основан на прецизионном источнике / приемнике тока LT3092, который с помощью сети резисторов и транзисторов настроен на работу как приемник. . Я обнаружил, что этой функции не хватает практически в любом цифровом мультиметре. Портативный измеритель LCR, 20 тыс. Отсчетов, двойной дисплей, 0. Этот измеритель LC позволяет измерять невероятно малые индуктивности, начиная от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0.Измеритель LCR. 05% и имеет 5 тестовых частот. Платы Arduino (3538) Микроконтроллеры Arduino (44) Детали Arduino (1620) Программирование Arduino (69) Роботы и солнечная энергия Arduino (518) Raspberry Pi (535) Комплекты Arduino (596) WeMos ESP32S WiFi Bluetooth 12 долларов. Пиковое испытательное напряжение 6 мкГн на O / C: -1. 9 долларов США. Он поставляется с резервным аккумулятором, очень простым и удобным в использовании. Наши портативные устройства позволяют легко измерить индуктивность, емкость и сопротивление. Поэтому мне пришлось самому построить свой измеритель индуктивности. Jual beli online aman dan nyaman hanya di Tokopedia.Таким образом, мы модифицировали приведенное выше уравнение таким образом, чтобы найти неизвестный портативный измеритель LCR на базе Arduino. Нина Ечкова Джерманова, Живко Господинов Киссовски и Васил Атанасов Вачков. реактивное сопротивление. 5-12 В Рабочий ток: 24 мА при 9 В Размер печатной платы: 75 x 63 мм Основная функция: 1. Загрузите следующий код и начните измерение. 28 долларов США. 18 августа, 2017 Автор: Редактор тестов и измерений Оставить комментарий. 71 долл. США 11.У вас должен быть измеритель LCR и подключить эти датчики к измерителю. Измеритель LCR имеет всего две кнопки. Мы собираемся использовать формулу частотной характеристики LC-цепи. 22 £ 8. Другие функции, которые можно ожидать от этих устройств, включают поддержку USB, автоматическое отключение питания и индикатор низкого заряда батареи. 71 долл. США 11. Шаг 3: Фон. YouTube. Функция analogRead () считывает напряжение и преобразует его в число от 0 до 1023. Поставляется с батареей, испытательным зажимом, футляром. Подробная информация о продукте Измерение индуктивности Макс. 20H Макс. Тестовая частота — Тип LCR Макс. Ручное измерение емкости 600 мкФ Ассортимент продукции — Resistance Solarbotics, Ltd.Да, есть специализированные измерители LCR, которые позволяют измерять индуктивность, но обычно они не измеряют напряжение или ток. com: Industrial & Scientific Измеритель ESR (эквивалентное последовательное сопротивление) полезен для измерения ESR конденсаторов в цепи, а также значений резисторов ниже одного Ом. Вы не могли бы самостоятельно имитировать книжный магазин или библиотеку или брать взаймы у друзей, чтобы запереть их. При измерении катушки индуктивности или конденсатора добавленная индуктивность или емкость изменяет выходную частоту генератора.5% ± 1. Вы можете скачать библиотеку кристаллов i2c Lyquid здесь. Во-первых, мы оцениваем частоту, используя Arduino, и с помощью нескольких математических расчетов можем определить индуктивность или емкость. 79 долларов США 38. Предыдущие идеи DIY — Project Ideas Интерфейс (USB — RS232 интегрирован: IC ATMEGA 328P (Arduino UNO / Duemilanove) LM741 LM393 Regulatory L7805CV LCD 16X2 Crystal 16MHz Конденсаторы: 0. (Фотографии и расположение для Pro Mini. Измеритель LCR позволяет проводить измерения на 4 разные частоты (100 Гц, 1 кГц, 10 кГц, 100 кГц).Описание. Мы установим делитель напряжения с известными и неизвестными резисторами и измерим напряжение между ними с помощью Arduino. Это означает, что вы вынуждены использовать 2-проводный метод измерения при использовании поставляемого по умолчанию измерительного провода. Хочу поблагодарить опасные прототипы. 3В 2. Описание. Поскольку он основан на Arduino, вы можете легко использовать Foca для обновления новой прошивки. Ваша корзина пуста! Показать все категории 880 от B&K Precision на Allied Electronics & Automation.Особенность: Напряжение питания: 5 постоянного тока. На случай кратных всех схем были предоставлены отдельные схемы. Номер модели: DP-LG001-01990. Набор тестеров DIY Meter 1999 BM4070 LCR Meter Саморазрядная емкость Индуктивность Сопротивление + зажим НОВИНКА. Аналогичным образом в некоторых приложениях нам необходимо измерить емкость любой многослойной печатной платы. Это сделало бы жизнь немного проще, если бы вы попытались определить несколько из тех компонентов, которые всегда остаются на столе после создания проекта. Усилитель заставляет тот же ток, который протекает через неизвестное устройство, течет через R r, приводя соединение неизвестного устройства и R r к 0 В.Это устройство используется для производства энергии постоянного тока или нагрузки постоянного тока, например, солнечной фотоэлектрической системы. Надежный и удобный продукт для измерения сопротивления емкости индуктивности и тестирования диодов и триодов MOSFET BJT Очень простой в использовании, очень удобный, доступный и компактный, измеряет емкость, индуктивность, сопротивление, дифференцирует MOSFET, BJT и указывает их контакты. Счетчик построен из купленных модулей и небольшого куска макоплаты для щита. 7K 1k 2. Для ознакомления с кодом, схемой и проектом посетите форум Arduino.Кроме того, 880 предлагает возможности, которые обычно присутствуют только в настольных измерителях LCR, такие как 4-контактная конфигурация, базовое измерение в соответствии с Многофункциональный тестер транзисторов для автоматического обнаружения транзисторов NPN и PNP, полевых транзисторов, диодов, двойного диода, тиристора, SCR, автоматического идентификация распиновки транзистора. 2, LCR измеритель на основе Arduino ID Название Обозначение Количество установленных посадочных мест; 1: a00aca4ad3954fd04aaca332eed49cdc Праймер для измерений LCR 6 из 78 1 Что такое импеданс? Электрический импеданс (Z) — это полное сопротивление цепи переменному току.65 Скидка 17% на оригинальный многофункциональный тестер транзисторов Hiland DIY для LCR ESR Transistor Meter PWM Signal Generator 247 отзывов. На плате Arduino мы используем 8-канальный 10-битный АЦП с выводом опорного напряжения, подключенным к 5 В. 1109 / ICCMC. РЕЖИМЫ ДИАПАЗОНА: АВТО, РУЧНОЙ ¶ Показание, которое я получаю на моей плате Arduino, составляет 125 пФ (исходное значение АЦП 825). Диапазоны испытаний: Сопротивление: 0. ХПК. Для получения дополнительной информации, пожалуйста, ознакомьтесь с нашими Условиями использования. Измеритель M 3 DIGITAL LCR имеет базовую точность 0. Однако самодельный LC-метр с открытым исходным кодом был создан автором несколько десятилетий назад.65 Скидка 17% на оригинальный многофункциональный тестер транзисторов Hiland DIY для измерителя транзисторов LCR ESR Генератор сигналов PWM 248 отзывов COD US $ 31. Номер товара: 9SIAVRBDWB3927. SR715 имеет базовую точность 0. Многофункциональный прибор для сборки, тестер графических транзисторов ACEIRMC Mega 328, конденсатор триода диодов NPN PNP ESR SCR MOSFET Индуктивность ЖК-дисплея резистора со случаем 4. Если мы хотим вычислить значение неизвестной индуктивности, мы используйте известный конденсатор Ccal 1000 пФ и неизвестную индуктивность.Arduino Управление устройством USBTMC с помощью скрипта Python Недавно мне понадобилось считывать значения цифрового потенциометра i2c для всех 64 шагов, используя прецизионный измеритель LCR Agilent e4980a. в / 2UwtRUc. В измерителе энергии постоянного тока (DC) есть 4 важных электрических параметра: постоянное напряжение, ток, мгновенная мощность и суммарное потребление энергии. Блок-схема измерителя LCR Схема начинается с 4-проводного интерфейса Кельвина (на разъемах SMA) к ИУ, которое имеет расширенную защиту входа в виде последовательных резисторов и двунаправленных диодных зажимов с малой утечкой.Точность LC-метра составляет 3%. . 2 доллара. Откройте для себя более 1645 лучших вариантов тестеров микросхем, m12864, транзисторов, lcr m328 на AliExpress. И, вычислив это изменение частоты, мы можем вывести индуктивность или емкость в зависимости от измерения. Диодные зажимы гарантируют, что узловые напряжения на входах операционных усилителей не превышают питающие линии. Расходные материалы для Arduino и SCM. DIY Arduino Digital Capacitance Meter (в собранном виде) УДОБНЫЙ НАБОР ARDUINO ROBOT: предоставляет отличную платформу для развития ваших навыков кодирования Arduino и помогает выполнять множество интересных экспериментов. ПОДРОБНОЕ Учебное пособие: поставляется с буклетом (включая схемы сборки и подключения, код) и Компакт-диск с видео и учебником в формате PDF, шаг за шагом покажет, как собрать все вместе (будет постоянно обновляться, предлагать техническую поддержку). Методы реализованы в программном обеспечении TINA вместе с аппаратными реализациями с использованием Arduino UNO.Разрешение 1 Ом, максимум 50 МОм Конденсатор: 25 пФ — 100 000 мкФ Индуктивности: 0. Платы для Arduino. (追 補) 的 に は 、 LCR の 測定 か ら Tr 、 ダ イ オ ー LED に つ い て の 測定 、. Калибровку шкалы можно выполнить по следующей формуле: ni = нм (1 — fr) / (1 — fc), где ni — количество делений, измеренных на шкале, нм = общее количество делений шкалы, fr = относительная частота, fc. = наименьшая измеренная относительная частота. 8-дюймовый сенсорный ЖК-экран TFT 240 * 320 0. Избегайте сильных ударов или грубого обращения, которые могут привести к повреждению LCR-800.39 долларов США 9. торговая марка: SainSmart Артикул: 21-010-301. Для начала мы включили общую библиотеку I2C (провод. С момента ее выпуска в 2013 году LCR-Reader стал популярным инструментом тестирования и отладки для разработки электроники. Подключите выход компаратора к контакту D11 Arduino. 2uH, 0. Сегодня Я начал серию измерений с приготовления контрольных растворов с разной концентрацией глюкозы, измерения концентраций с помощью коммерческого глюкометра и сравнения результатов с измеренным выходным напряжением трансимпедансного усилителя и интегратора операционного усилителя моего глюкометра.Ответный сигнал от импеданса измеряется включенным. Схема состоит из Arduino, который является мозгом проекта, ЖК-дисплея 16×2, инвертора IC 7404 и одного потенциометра для регулировки контрастности ЖК-дисплея. 5 из 5 звезд 35 12. dsPIC30F4012 DIY LCR Meter. Вот что делает этот измеритель таким мощным инструментом при работе с конденсаторами. Не блокируйте и не загораживайте вентиляционное отверстие охлаждающего вентилятора. Твитнуть. Купите LCR — T4 — H Transistor Tester ESR SCR Meter для DIY Project по низкой цене в мобильном Интернете, с обзорами на Youtube и часто задаваемыми вопросами, мы обычно предлагаем бесплатную доставку в Европу, США, Латинскую Америку, Россию и т. Д.h) в скетче Arduino, за которым следует библиотека LiDARLite от SparkFun. Есть две модели для этого измерителя LCR TO11 и TO22, и, насколько я могу судить, единственными преимуществами более дорогой модели TO22 являются расширенный диапазон тестовых частот до 100 кГц и второй вариант для тестового напряжения на 0. Руководство 6 Инструкции по безопасности Общие рекомендации ВНИМАНИЕ Не ставьте тяжелые предметы на LCR-800. Информация отображается на графическом ЖК-дисплее. com Измеритель индуктивности с использованием Arduino Шаг 1: Необходимые материалы.Определенно полезная вещь, но если вам нужны показания, которым можно доверять, вам понадобится мост или один из двух измерителей значения LCR. Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и индукторов. Это экран для Arduino Uno, который позволяет измерять индуктивность. 5 Цифровой высокоточный цифровой измеритель индуктивности / емкости (L / C) с ЖК-дисплеем особенно подходит для микроволнового производства и измерения импульсных трансформаторов питания и катушек индуктивности фильтров.Многоканальные измерители, 10 типов измерений, а также построение графиков и протоколирование. Откройте диалоговое окно «Управление вводом» и убедитесь, что выбрана линия «Линия», а также убедитесь, что активны как левый, так и правый каналы. Измерители LCR поставляются с большим и ярким экраном, позволяющим считывать точные значения. Доставка по всему миру в тот же день. Доставка. Некоторые измерители LCR доступны как в домашних, так и в интернет-магазинах. 5 Генри, который слишком высок. Кари продукт Pengukur Arus Listrik lainnya di Tokopedia. А вот и обзор типового набора для самостоятельной сборки.Казалось, что все работает нормально, но цифры казались странными, когда […] продолжить чтение Индуктивности Arduino. Интерфейсный сетевой модуль ENC28J60 SPI Модуль Ethernet (мини-версия) 24 ноября 2017 г. Цифровой портативный измеритель LCR, который может измерять индуктивность (L), емкость (C), сопротивление переменному току, Q, D, ESR и Tan. Набор DIY Meter Tester для емкости ESR индуктивности доступен сейчас на нашем складе в США Бесплатная доставка в США в течение 3-6 рабочих дней Доставка в Канаду, Бразилию в течение 7-10 дней DIY Многофункциональный тестер транзисторов Набор для LCR ESR Transistor PWM Signal Generator M328 Если вы нужен чип этого комплекта: >>>>> 966305 <<<<< Особенность: Shenzhen KEYES Robot Co.com Это экран для Arduino Uno, который позволяет измерять индуктивность. Две разновидности Arduino Mega 2560. Вы не можете самостоятельно имитировать книжный магазин или библиотеку или брать взаймы у друзей, чтобы открыть их. 94. Как вы, возможно, знаете, измерители LCR входят в те причудливые измерительные приборы, которые всегда слишком дороги для использования дома для хобби. Белый 0. Новый комплект датчиков Arduino - это официальное сотрудничество компаний Seeed и Arduino. Акриловый корпус в комплекте Измеритель LCR разрешает индуктивность до 1 нГн, емкость до 0.Он распознает тип компонента (катушка индуктивности, конденсатор или резистор), значение и параметры. Платы / комплекты Arduino. Подключите вывод D13 микроконтроллера через резистор 150 Ом и диод к цепи LC. SR720 имеет базовую точность 0,5, CO2, VOC, озона, температуры и шума Arduino Meter Высокоточный цифровой измеритель индуктивности DIY Высокоточный цифровой измеритель индуктивности, измеритель емкости, измеритель емкости, комплект за 22 доллара США. Политика возврата: ознакомьтесь с политикой возврата. Обзор продукта LCR-8105G - это высокоточный измеритель LCR с частотой 5 МГц, обеспечивающий точность, универсальность и высокое разрешение для широкого диапазона измерений компонентов, включая измерение сопротивления постоянному току и мониторинг напряжения / тока.Излишне говорить, что вы можете использовать его для измерения параметров всех электронных компонентов. 5-значный дисплей, обеспечивающий точные измерения по отличной цене. Портативные измерители в основном используются для портативности, использования в полевых условиях, а также любителями, чтобы иметь недорогую альтернативу с ограниченной точностью. Beli Lcr Meter Online - это лучший результат 2021 года в Токопедии! Pembayaran mudah, pengiriman cepat & bisa cicil 0%. 5 мм 18-контактный драйвер ILI9341, 60 мА 0. Портативный измеритель LCR с двойным дисплеем на 40 000 отсчетов, 100 кГц, комплекты и детали серии Arduino; Bird QC; Кабели Аудио; Кабели RF Coax; Конденсаторы; Инструменты для обжима и зачистки коаксиального кабеля; Измерители LCR и частотомер / Цифровой измеритель емкости.Распродажа. Проводка аналогового входа АЦП должна быть короткой и подальше от процессора. 429 долларов. Портативный измеритель LCR Hantek TO11, как и другие портативные измерители LCR, поставляется с набором испытательных проводов с двумя зажимами типа «крокодил» для проведения измерений. Поэтому мне пришлось самому построить свой измеритель индуктивности. И к Шагу 4: Формулы.こ の LCR メ ー タ (正式 名 : TransistorTester) を 簡 単 に 作 る た め. 2pF и 0. Плата имеет особые особенности, которые делают ее отличной для использования в качестве измерителя LCR, включая внешний SMPS для генерации питания логики Vcore, HSE 24 МГц и готовность к установке Arm Mbed.DC 3. 2. 1/0. 10 долларов США. Набор DIY Meter Tester для емкости ESR индуктивности доступен сейчас на нашем складе в США Бесплатная доставка в США в течение 3-6 рабочих дней Доставка в Канаду, Бразилию в течение 7-10 дней DIY Многофункциональный тестер транзисторов Набор для LCR ESR Transistor PWM Signal Generator M328 Если вы Требуется микросхема этого комплекта: >>>>> <<<<< Характеристика: Проект схемы измерителя LCR и схемы измерителя частоты PIC и atmel ATmega328 с множеством встроенных измерителей LCR в дополнение к частоте ölçümüde.Принципиальная электрическая схема. 64-разрядный четырехъядерный процессор с частотой 2 ГГц, 1 ГБ ОЗУ, 10 раз B + 60 долл. США. 2% от его напряжения при полной зарядке, а затем деление этого значения на известное сопротивление цепи. 7k 1 M 330 Ом 1 Ом 100 Ом 560 Ом Углеродная пленка 1/4 Вт PTH. LCR-916 / LCR-915 / LCR-914 использует двойной дисплей на 20 000/2 000 отсчетов. Этот портативный измеритель LCR позволяет легко анализировать аналоговые характеристики практически любого тестируемого устройства, будь то в вашей лаборатории или на работе. Частота тестирования достигает 100 кГц / 10 кГц, что обеспечивает большую гибкость при тестировании более широкого диапазона компонентов.То же самое, что OverLoad и IEMP - ЖК-дисплей Nokia 5110; на базе Arduino, аппаратного и программного обеспечения с открытым исходным кодом; поворотный энкодер для выбора меню. Чтобы узнать значение дискретного резистора, мы используем технику цветового кода или мультиметр, иначе мы можем использовать Arduino для вычисления значения неизвестного резистора, используя известные значения резистора, напряжения и тока. Счетчик энергии - очень полезное устройство, отображающее важную информацию об электрических параметрах. 99 Это экран для Arduino Uno, который позволяет измерять индуктивность.Конденсаторы по своей природе имеют некоторую индуктивность, некоторое сопротивление и некоторые дефекты, вызывающие неэффективность. Портативный измеритель LCR - идеальный инструмент для обслуживания многих пользователей. Да, есть специализированные измерители LCR, которые позволяют измерять индуктивность, но обычно они не измеряют напряжение или ток. Этот продукт имеет абсолютное преимущество перед тестом малой стоимости по сравнению с готовой катушкой индуктивности и измерителем емкости 500 ppm LCR [110758] | Elektor Magazine Итак, мы начинаем еще один проект простого инструмента с открытым исходным кодом. Мы собираемся создать недорогой и высокопроизводительный LC-метр для измерения емкости и индуктивности тестируемого устройства.Модуль Ethernet с ENC28J60. Аналогичным образом в некоторых приложениях нам необходимо измерить емкость любой многослойной печатной платы. Зажим открывается на расстояние 10 мм. 33 мкФ 100 нФ 2 x 22 пФ Полиэстер 1 мкФ Сопротивления: потенциометр 10 кОм 7 x 10 кОм 2 x 220 Ом 1 M 150 Ом 330 Ом Диоды: 1N4004 Разъемы: клеммная колодка 2 контакта 4 x MOLEX 100 потрачены 2 контакта 4 контакта MOLEX потрачены 100 4 x Borne 2 x переключатель 2 x кнопочный корпус LC-метр с использованием Arduino: измерение индуктивности и частоты Все любители встроенных систем знакомы с мультиметром, который является отличным инструментом для измерения напряжения, тока, сопротивления и т. д.Это ограничивает диапазон измеряемого импеданса. Эти портативные измерители LCR довольно дороги, когда они новые, но их можно найти на eBay за небольшую часть первоначальной цены. 00. В корзину. В то время как большинство счетчиков будут показывать 0. Измеритель LCR Analog Electronics DIY Arduino Projects и т. Д. Представленная здесь схема генератора не является моим собственным творением, ее можно найти на различных веб-сайтах. Также может использоваться как квадратный сигнал и генератор сигналов ШИМ. Добавить в список желаний. Измеритель емкости Arduino - это устройство, которое позволяет вам тестировать несколько аспектов (например, напряжение, ток и многое другое) как электронного, так и электрического устройства.Ваша корзина пуста! Показать все категории Altronics только что выпустила полный комплект LC-метра на основе нашего LC-метра Arduino, выпущенного в июне 2017 года. 99,79 38 долларов США. Используйте короткое замыкание вместо эталонного резистора. Преимущество такой нагрузки постоянного тока состоит в том, что вы можете понять, как она работает, изменить или отремонтировать ее, если это необходимо, гораздо проще, чем с… Графический тестер транзисторов LCR диод онлайн емкость PWM прямоугольная волна DIY kit. цифровой измеритель LCR с использованием микроконтроллера. До […] измерители LCR раньше относились только к профессиональным дизайн-лабораториям.A6-- GM328 Тестер транзисторов DC7-12v LCR ESR Frequency Meter Генератор ШИМ сигналов Тестер транзисторов m328 esr $ 9. 12 Последние продукты. LC-метр может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн - 1000 мкГн, 1 мГн - 100 мГн и емкость от 0. U1733C от Keysight Technologies в Allied Electronics & Automation. ком, лаборатория электроники. Пожалуйста, обратите внимание: внешний корпус не подлежит замене, и батарея в комплект не входит. Частота тестирования: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц LCR-T4 Универсальный измеритель LCR-диодный тестер с графическим ЖК-дисплеем 12864 ₨ 1350.com и другие, которые помогли сделать этот проект довольно популярным в сети. 69. 000 дней в Интернете РАДЖАСЕЛ БЕКАСИ, Кота Бекаси. Теги: Arduino, DIY, Электроника, Индуктор, Измеритель LCR, испытательное оборудование Производительность измерителей LCR сравнивалась также на частотах от 1 кГц до 1 МГц с резисторами переменного тока разных типов, на 1 кГц и 100 кГц при 100 пФ - 1 стандарты емкости мкФ и 9 долларов США. Технические характеристики. Используйте короткое замыкание вместо эталонного резистора. Каждый измеритель емкости Arduino полагается на свойство цепей резисторного конденсатора (RC) - постоянную времени.Мне нужно построить индуктор 330uH для LM2575, но я не могу найти его в нашем магазине, а измеритель LCR стоит дорого, поэтому я построил измеритель индуктивности Arduino. 1 пФ до 900 нФ. Уже нет. 2k 3k 4. com Как сделать измеритель индуктивности с помощью Arduino В этом видео я покажу вам, как сделать измеритель индуктивности. О точном измерителе индуктивности LC Это один из самых точных и простых измерителей индуктивности / емкости LC, который можно найти, но который вы можете найти. легко построить самому. Запустите LCR_Meter, нажав клавишу F8, а затем клавишу «Z», или нажав CTRL + F8 и дважды щелкнув LCR_Meter в списке макросов.30 DIY WIFI APP 8x8x8 Комплект 3D Light Cube Красный Синий Зеленый LED Электронный комплект MP3 Music Spectrum Без корпуса 48 долл. США. Этот измеритель LCR основан на микроконтроллере dsPIC30F4012. LCR-T4 MEGA 328 Транзисторный диодный конденсатор ESR LCR Meter MOSFET PNP Tester. LC-метр нужен там, где мы делаем нестандартную обмотку и индуктор. 2% и имеет 10 тестовых частот. Мультиметр, токоизмерительные клещи, осциллограф, измеритель LCR, функциональный генератор, двухрежимный источник питания и автоматический трансформатор - это минимум оборудования для достойной лабораторной установки.Arduino (ア ル ド ゥ イ ー ノ) を 使 っ た 自 作 し た の を 介 し ま す。. Настольный цифровой измеритель LCR серии ET44, сопротивление, сопротивление, сопротивление, индуктивность, индуктивность, LCR, 371 долл. Тестер можно использовать для тестирования любого электронного компонента на ходу. 1 пФ до 900 нФ. От 5 до / 342 iCpN. Все, что вам нужно, это Arduino, резистор, который вы хотите измерить, и еще один резистор с известным значением. LC100A 2. Точность 2 пФ: ± 1.Постоянная времени RC-цепи определяется как время, необходимое для того, чтобы напряжение на конденсаторе достигло 63. Прежде всего, практика - единственное действие, которое может сделать вас хорошим проектировщиком схем, выработать привычку использовать испытательные диапазоны: индукторы, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор, светодиодная трубка, ESR, сопротивление, регулируемый потенциометр Потребляемая мощность в выключенном состоянии: менее 20 нА Диапазон измерения конденсатора: 25 пФ -100000 мкФ Диапазон измерения индуктивности: 0. UPC: 6955170897452 Продукт ID: 11091677332 ID вариантов: 45099779924.Не разряжайте статическое электричество на LCR-800. Многие измерители LCR подают выходной сигнал источника сигнала через резистор источника на неизвестное устройство Z X и резистор диапазона R r. Это экран для Arduino Uno, который позволяет измерять индуктивность. И хорошая новость в том, что это легко сделать. Наборы для рукоделия. Благодаря ЖК-дисплею интеллектуальный измеритель индуктивности, резистора и произвольного импеданса Peak LCR45 прост в использовании и обладает различными функциями. Может обнаруживать транзистор, коэффициент усиления защитного диода MOSFET и базу для определения транзистора эмиттера с прямым смещением. На последних двух рисунках показан LC-метр в действии.Некоторые измерители LCR доступны как в домашних, так и в интернет-магазинах. Скидка 95 17% DIY 32 LED Музыка Электрический индикатор уровня VU Meter Комплект измерителя уровня звука для платы усилителя Регулируемая скорость света Плата AGC Mode 10 отзывов. Индуктивность 0 пФ: диапазон: 1 мкГн ~ 10 Гц, разрешение: 0. 35 В дополнение к измерителю емкости Arduino, если вы любите приключения или хотите сделать полный измеритель LCR, у меня есть еще несколько идей… Измерение сопротивления. Разрешение 5 пФ ~ 10000 мкФ: 0. Да, есть специализированные измерители LCR, которые позволяют измерять индуктивность, но они JLCPCB Prototype за 2 доллара (любой цвет): https: // jlcpcb.ino почему cap_to_gnd = 24. Circuit Playground Express - это новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Сделай сам £ 7. Каждое устройство полностью калибруется во время производства и поставляется с прослеживаемым сертификатом калибровки NIST (Национальный институт стандартов и технологий). 99 U822A / U822C Ручной измеритель LCR Цифровой мост Измерение емкости индуктивного сопротивления… 256 долларов США. 80 $ 6. Ltd. Магазин 25 самых Teensy 3. Бесплатная доставка. Тестер транзисторов ДРОК https: // amzn.01мч - 20ч. 25 мА ~ +3 Новый портативный портативный измеритель LCR Th3822A, сопротивление емкости 100 Гц-10 кГц. Это становится даже необходимым для намотки обратноходовых трансформаторов, где необходимо регулировать воздушный зазор. Мои часто сбрасывают в разные коробки с другими различными компонентами, что еще больше затрудняет идентификацию…. Тестер транзисторов BSIDE ESR02 https: // amzn. Код. 05В ~ +1. Некоторые из них имеют функцию удержания данных, которая позволяет вам сохранять и записывать определенные показания. Jual DIY KIT ESR Meter LCR Meter Signal PWM Generator Frekuensi Meter - BELUM DIRAKIT dengan harga 229 р.75 БЕСПЛАТНАЯ ЭКСПРЕСС-ДОСТАВКА. 40шт 10см штекер-штекер Dupont Wire для Arduino $ 2. UNI-T UT611 LCR измерители индуктивности емкость DIY инструменты сопротивление фазовый угол мультиметры Соответствующие интересные можно найти ниже здесь Хорошие новости, прямо сейчас w SR715 / 720 LCR METER vi ОБЩАЯ ИНФОРМАЦИЯ SR715 / 720 LCR Meters - это многочастотные приборы для измерения импеданса, способные измерять сопротивление, емкость или индуктивность в диапазоне более 13 порядков. Измеритель LCR измеряет катушки индуктивности, конденсаторы, резисторы, ESR, DF, Q.Емкость от 0. Июль 2017 г .; DOI: 10. Таймер HMS / секундомер / таймер все-в-одном. Если вы не разрабатываете радиочастотные устройства или не строите источники питания, то, вероятно, вам не понадобится много индуктивных компонентов в ваших проектах. 5% ± 1. Измерители LCR - мощные инструменты, когда вам нужно измерить индуктивность, емкость и сопротивление. Raspberry Pi 3 Model B ARM Cortex-A53 CPU 1.0. Автор: fmilburn в блоге Фрэнка Милберна 21 сентября 2020 г., 1:44:37. Миллиомметр был одним из самых популярных проектов, которые я размещал на element14, судя по мнения, комментарии и заявленный интерес.[Кай] построил измеритель LCR, в основном инструмент для измерения индуктивности, емкости и сопротивления в очень, очень маленьком форм-факторе. DIY ЖК-метр Arduino

Gm328a цифровой ЖК-дисплей руководство — meinati.iownyour.org

Просмотрите и загрузите онлайн-руководство пользователя Veho VMSLCD. Автоматическое отключение, ток отключения всего около 20нА. Мобильное двустороннее радио. Мобильное двустороннее радио. 28 шт. Скачать руководство по микроскопу VMSLCD в формате pdf. Thingiverse Dashboard Explore Box для GM LCR Tester от AbbyJones находится под лицензией Creative Commons — Attribution — Share Alike.ПОИСК РУКОВОДСТВА ДЛЯ ВАШЕГО CASIO ИЛИ SEIKO В ФОРМАТЕ PDF 06LC Seikos LCD 6-разрядные часы Bulova Accutron — Цифровые аналоговые часы Bulova Accutron.

GeekTeches GMA LCD Transistor Tester Диодный измеритель ESR PWM Паяный модуль генератора прямоугольных импульсов $; ЖК-дисплей GMA Черный Тестер транзисторов Емкость диодов ESR измеритель частоты напряжения ШИМ прямоугольная волна $; T7 Transistor Tester Многофункциональный тестер TFT Измеритель емкости диодного триода LCR ESR Meter NPN PNP $ В этом руководстве очень простым методом объясняются все функции GM.от EU Plug Еженедельный цифровой программируемый переключатель таймера V 50 Гц 13 А Вт Цифровой программируемый таймер Westek · Инструкции по использованию цифрового программируемого таймера Utilitech. Инструкции по эксплуатации камеры и бесплатные инструкции в формате pdf для цифровой камеры. Цифровой ЖК-дисплей для einfache Messungen können Messdaten und Grafiken angezeigt werden soll. Руководства по Office и бесплатные инструкции в формате pdf. Также может использоваться как квадратный сигнал и генератор сигналов ШИМ.

ЖК-цифровой цветной телевизор KDLS KDLS KDLS KDLS Это руководство предназначено для моделей BRAVIA серии KDL-S серии 32, 40, 46 и 52 дюймов, руководство по цифровому ЖК-дисплею gm328a с размером экрана, измеренным по диагонали.Найдите необходимое руководство по офисному и компьютерному оборудованию на сайте ManualsOnline. Найдите руководство пользователя и необходимую помощь для принадлежащих вам продуктов на ManualsOnline. Загрузка Закрыть. Включите мой измеритель СОЭ с ЖК-дисплеем GM в первый раз. Инструкции по эксплуатации камеры и бесплатные инструкции в формате pdf для цифровой камеры. [HOST] автоматически обнаруживает биполярные транзисторы NPN, PNP, N-канальный и P-канальный MOS FET, JFET, диоды, двойные диоды, тиристоры малой мощности, однонаправленные и двунаправленные тиристоры. Найдите необходимое руководство пользователя для своей камеры и многое другое на ManualsOnline.

Октябрь 06, · Как сделать модификацию DIY Kit ESR GMA TFT LCD STS для проецирования бегущего текста или цифровых часов Кстати, я новичок, спасибо. Продажа с ограниченным сроком действия. Легкий возврат. Июнь 05, · Этот продукт используется в различных комбинациях FPC, COF, TAB и ЖК-панелей и печатных плат, отражается в ЖК-дисплеях различных размеров по вертикали, горизонтали, вертикальной полосе, горизонтальной полосе, черный. Руководство пользователя. Руководство по обеспечению целостности программы Medicare Все предлагаемые ЖК-дисплеи, за некоторыми исключениями, указанными ниже, должны соответствовать процессу ЖК-дисплеев, описанному в данном руководстве, в том числе.Примечание. Батарею нельзя вынуть из камеры. Теперь вы сможете просматривать свою растущую библиотеку цифровых изображений с потрясающей четкостью и делиться прекрасными воспоминаниями с друзьями и семьей. В книге рассматриваются альтернативные способы измерения компонентов, согласование транзисторов и очень подробное объяснение того, что именно такое ESR / 5 (15).

Для управления светодиодами и ЖК-дисплеем, а также для связи с главным радиомодулем в управляющей головке используется микропроцессор Motorola 68HC11K4. Примечание. Батарею нельзя вынуть из камеры.Книга рецептов цифровой многофункциональной фритюрницы объемом 10 л — KA10DMFAFRA; Цифровая фоторамка с ЖК-дисплеем и медиаплеер — Руководство пользователя KADPF12XXXA; Набор элементов магнитной плитки — Руководство пользователя KAMAGTILSTA; Комплект принадлежностей для кухонной машины W CookMaster — Руководство пользователя KAHTSMACPAK; Набор магнитных блоков Pieces — Руководство пользователя KAMAGSHAPST. Он также раскрывает его сильные и слабые стороны его история и технические / функциональные детали

Просмотр и загрузка брошюры с инструкциями по Motorola GM онлайн Это монитор с четырьмя режимами обзора, выбор из одного полного обзора камеры, просмотра нескольких камер или обзора с 4 камер.Бесплатные руководства пользователя для цифровых ноутбуков с ЖК-дисплеем | [HOST] в этом руководстве должен использоваться с данным оборудованием gm328a, руководство по цифровому ЖК-дисплею, чтобы соответствовать ограничениям для цифровых устройств в соответствии с подразделом B части 15 правил FCC. Найдите необходимое руководство пользователя для своей камеры и многое другое на ManualsOnline. H Сетевой цифровой видеорегистратор. Руководство пользователя 1 Добро пожаловать! Благодарим вас за покупку нашего цифрового видеорегистратора! 09 июля · Тот, который я купил, называется «ЖК-тестер мегатранзисторов, диодный триодный капа». Это вращательное движение применяется к цифровому контроллеру уровня, преобразуется в электрический сигнал и оцифровывается.[HOST] tic gm328a цифровой ЖК-дисплей, идентификатор руководства.

Westinghouse Digital Electronics Широкоэкранный ЖК-телевизор. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LTVw6. KKmoon UNI-T UTE Mini Digital Handheld Clamp Multimeter Подсветка ЖК-дисплея Вольтметр True RMS Амперметр Омметр Напряжение переменного / постоянного тока Емкость Ток Сопротивление NCV Тестер целостности диодов с сумкой для хранения. Цифровой мультиметр с ручным регулированием диапазона Klein Tools MM V 2M Ohm. Цифровой тестер транзисторов с подсветкой ЖК-дисплея от MMM на Tindie. Смотрите руководство по цифровому ЖК-дисплею gm328a на ходу с этим 7-дюймовым широкоформатным ЖК-дисплеем.

Ручной поиск. Это вращательное движение применяется к цифровому контроллеру уровня, преобразуется в электрический сигнал и оцифровывается. Показано 40 результатов, соответствующих вашему запросу. Наш сайт не оптимизирован для вашего текущего браузера. 28 шт. Узнайте больше о Multifunktionale LCD GMA Transistor Tester Verkauf Online Geschäft mit Großhandelspreis. Цифровой ЖК-дисплей для einfache Messungen können Messdaten und Grafiken angezeigt werden soll. Жидкокристаллический дисплей (ЖКД) с 21 заранее заданным символом и матрицей 32 * 96 точек для графической или буквенно-цифровой информации e.

Найдите руководство пользователя и необходимую помощь для принадлежащих вам продуктов на сайте ManualsOnline. ИНСТРУКЦИЯ РУКОВОДСТВО ЦИФРОВОЙ ИЗМЕРИТЕЛЬ ОСВЕЩЕННОСТИ ⅠИНСТРУКЦИЯ: Цифровой измеритель освещенности — это цифровой ЖК-дисплей с ручным управлением gm328a, точный прибор, используемый для измерения освещенности в полевых условиях. ABB IMGx / Ax. [HOST] идентификационный номер. Плоский телевизор Westinghouse LTVw6. Leviton IPPLI Decora Датчик присутствия с ручным включением, однополюсный 3-ходовой или более Westek TM07DHB Ежедневный таймер с. Вы также можете зарегистрировать свой продукт, чтобы получить доступ к службе поддержки Samsung мирового класса.

Ищете электронные руководства? Класс 3 2 Ваш новый ЖК-телевизор BRAVIA High Definition поразит вас потрясающим изображением. Тестер транзисторов M8 (версия) Инструкция по установке Благодарим вас за покупку наших инструментов из набора тестеров транзисторов M8. Ознакомьтесь с нашими ресурсами поддержки для вашей цифровой вывески серии ED-E ED65E, чтобы найти руководства, спецификации, функции и ответы на часто задаваемые вопросы. DC 24V Digital LCD Power Программируемый таймер реле времени 10A ампер! 2.

Включите мой ЖК-дисплей GM ESR Meter gm328a цифровой ЖК-мануал в первый раз.Руководства RCA TV DVD Combo. ИНСТРУКЦИЯ РУКОВОДСТВО ЦИФРОВОЙ ИЗМЕРИТЕЛЬ ОСВЕЩЕННОСТИ ⅠИНСТРУКЦИЯ: Цифровой измеритель освещенности — это точный прибор, используемый для измерения освещенности в полевых условиях. Бесплатное руководство пользователя цифровых ноутбуков с ЖК-дисплеем gm328a digital lcd manual | [ВЕДУЩИЙ] 16 декабря · Обзор тестера транзисторов / компонентов GMA. [HOST] support @ [HOST] K Avenue Suite Plano, Техас, 06 октября, · HowTo Modification DIY Kit ESR gm328a digital lcd manual GMA TFT LCD STS to Project Running Text or Digital Clock btw, I’m newbe Спасибо.Один из них у меня уже больше года, и это отличный инструмент и имеет большую ценность. Christie ® UHDP идеально подходит для конференц-залов и магазинов. Это недорогая ЖК-панель с диагональю «plug-and-play» с диагональю 86 дюймов, предлагающая профессиональные функции, такие как слот OPS, разрешение 4K UHD и воспроизведение через USB. При зарядке камеры с.

[HOST] автоматически обнаруживает NPN, биполярные транзисторы PNP, N-канальный и P-канальный MOS FET, JFET, диоды, двойной диод, тиристорный однонаправленный и двунаправленный тиристор малой мощности.Используя последнюю версию V1. Мы уверены, что с помощью нашего продукта вы сможете отключить питание и подключить M к ЖК-дисплею, который приварен к вставному штырю (8-контактный, 5. Цифровой тестер транзисторов с подсветкой ЖК-дисплея от MMM на Tindie GM M LCD Backlight Digital Transistor Tester Diode Емкость триода ESR MOS / PNP / NPN L / C / R Описание: gm328a digital lcd manual 1. Prodám Digitální tester součástek LCD GMA Multifunkční LCD Тестер транзисторов GMA Dioda kapacitní ESR napětí Frekvence Meter PWM, универсальный цифровой измеритель волны PWM. транзистор испытаний на автоматические детекторы NPN и PNP транзисторы FET, диоды, двойные диоды, тиристоры, SCR, автоматическую идентификацию транзисторов контактов.Найдите руководство пользователя и необходимую помощь для принадлежащих вам продуктов на ManualsOnline. Руководства и бесплатные инструкции для владельцев в формате pdf.

KKmoon UNI-T UTE Mini Digital Handheld Clamp Multimeter Подсветка ЖК-дисплея Вольтметр True RMS Амперметр Омметр Напряжение постоянного и переменного тока Емкость Сопротивление NCV Тестер целостности диодов с сумкой для хранения. Jul 05, · ОПИСАНИЕ Многофункциональный тестер транзисторов для автоматического определения транзисторов NPN и PNP, полевых транзисторов, диодов, двойных диодов, тиристоров, тиристоров, автоматической идентификации выводов транзисторов.Этот 7-дюймовый широкоэкранный TFT-дисплей со встроенным ЦИФРОВЫМ беспроводным приемником, просто подключите его к прикуривателю, без дополнительной проводки, без дополнительного беспроводного приемника, висящего на приборной панели. 2. ЖК-камера HERO + или аккумулятор, если используются до полной зарядки. .

Здесь вы можете найти информацию об особенностях и функциях цифровых видеорегистраторов серии gm328a с цифровым ЖК-дисплеем, а также подробное дерево меню. и измерение напряжения на контактах 7 и 22 на разъеме ИС с помощью мультиметра, при этом напряжение должно быть + 5 В (кнопка должна быть нажата во время измерения), что означает, что цепь и питание работают в нормальном состоянии.1 ~ 5 указывают на автоматическое включение фар / подсветки. Один из них у меня уже больше года, и это отличный инструмент и имеет большую ценность. IPLCD User’s Manual Ver. Drehschaltersteuerung, eine Schlüsselmessung für bequemen Gebrauch. 2. Не снимайте заднюю панель этого продукта. Это полная косинусная поправка на угловое падение света.

Смотрите телепередачи в дороге с этим широкоформатным ЖК-дисплеем с диагональю 7 дюймов. Тот, который я купил, называется «LCD Mega Transistor Tester Diode Triode Capa». Измеритель освещенности компактен, прочен и прост в обращении благодаря своей конструкции.Телевизионные и телевизионные руководства и бесплатные инструкции в формате pdf. Ознакомьтесь с нашими ресурсами поддержки для вашей цифровой вывески DM55D серии DM, чтобы найти руководства, спецификации, функции и ответы на часто задаваемые вопросы.

Расположение встроенного цифрового ЖК-дисплея

18 Подключение 18 Требования к проводке 19 Защитное заземление 19 Руководство по эксплуатации Ax-Gx Восстановление заводской настройки с помощью встроенного цифрового ЖК-дисплея 44 Восстановление заводской настройки с помощью руководств HHT и бесплатных руководств в формате pdf для владельцев. Это видео недоступно. Все предлагаемые ЖК-дисплеи, за ограниченными исключениями, указанными ниже, должны соответствовать процессу ЖК-дисплеев, описанному в этом руководстве, который включает консультации, публикацию предлагаемого ЖК-дисплея, открытое собрание по предлагаемой политике, возможность для общественного обсуждения в письменной форме, публикацию окончательной версии программы Medicare. Руководство по целостности.Загрузка Закрыть.

KKmoon Высокоточный цифровой двухканальный генератор сигналов с цифровым DDS-преобразователем частоты Измеритель частоты сигналов произвольной формы MSa / s 25MHz. Цифровой сигнал компенсируется и обрабатывается в соответствии с пользовательской конфигурацией. Благодаря встроенному цифровому ТВ-тюнеру, аккумуляторной батарее и пульту дистанционного управления вы можете смотреть ваши любимые шоу в любом месте и в любое время. GM Two-Way Radio скачать инструкцию в формате pdf. [ВЕДУЩИЙ] Кристаллы 8MH. Найдите необходимое руководство пользователя для своей камеры и многое другое на ManualsOnline. Найдите информацию о поддержке для ЖК-телевизоров.

Светочувствительность: расположение символа отображения скорости bL0, нажмите кнопку ВВЕРХ / ВНИЗ, символ отображения 0 ~ 5, 0 означает автоматическое выключение фары / подсветки. Офисные руководства и бесплатные инструкции в формате pdf. Цифровые мультиметры. Мы рекомендуем загрузить и установить последнюю версию одного из следующих браузеров. ЖК-экран на экран с подсветкой с низким энергопотреблением, ток подсветки около 2 мА, поэтому после запуска есть.

Это видео недоступно. Наличие: Есть в наличии. Примечание. Этот телевизор оснащен демодулятором QAM, который должен позволить вам принимать незашифрованные программы цифрового кабельного телевидения по подписке поставщика услуг кабельного телевидения.Чтобы максимально использовать возможности вашего нового продукта Philips, прочтите все руководство пользователя. В книге рассматриваются альтернативные способы измерения компонентов, согласование транзисторов и очень подробное объяснение того, что такое ESR.

Тодд Маршалл 28 апреля, в PM — Ответ. Это руководство предназначено для использования в качестве справочного пособия по установке и эксплуатации вашей системы. У нас есть почти все на eBay. 09 июля · Коробка в стиле бенто для ручного цифрового ЖК-тестера GM Mega LCR gm328a.Следовать. Цифровой ЖК-дисплей для удобного чтения, может отображать измеренные данные и графику. 27 мая · Включите мой ЖК-дисплей GM ESR Meter в первый раз. gm328a digital lcd manual Бесплатные руководства пользователя по брендам | [HOST] Инструкции по использованию ЖК-будильника. Мягкий зеленый фоновый дисплей. Выбор 3 звуковых сигналов: Петух, Постоянные звуковые сигналы, Кукушка. Ежечасное объявление. Большая кнопка SNOOZE / LIGHT / TALK. Объявление времени высокой / низкой громкости. Для работы требуются две батарейки «AA» Верхний динамик Часы Для работы этих часов требуются две батарейки размера «AA».

Зарядите аккумулятор с помощью прилагаемого USB-кабеля. [HOST] ток всего около 20 нА. GeekTeches GMA Transistor Tester Frequency Meter PWM Square Wave LCR Table Crystal Voltmeter. 1. 3 、 Держите подальше от яркого света при использовании этого продукта с цифровым ЖК-дисплеем gm328a, чтобы получить. Зарядите аккумулятор с помощью прилагаемого USB-кабеля.

Руководство пользователя цифровой камеры Samsung S | [HOST] Руководства по эксплуатации камеры и бесплатные инструкции в формате pdf для цифровых фотоаппаратов. Получите свои электронные руководства сегодня! Следовать.RCA LCD Digital gm328a цифровой ЖК-дисплей с инструкциями по эксплуатации телевизора.

Haupt-Chip ist der DIP, einfach für elektronische Enthusiasten DIY oder den Haupt-Chip aktualisieren. Плоский телевизор Westinghouse LTVw6. Westinghouse Digital Electronics Широкоэкранный ЖК-телевизор. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LTVw6.

Это цифровой ЖК-дисплей GM328A с ручной поправкой на угловое падение света. [HOST] ток всего около 20 нА. Цифровой ЖК-дисплей для gm328a цифровой ЖК-дисплей с ручным управлением легко считывает, может отображать измеренные данные и графику.

Будьте первым, кто оставил отзыв на “GeekTeches GMA Transistor Tester Frequency Meter PWM Square Wave LCR Table Crystal Voltmeter” Отмена [HOST]: $ Найдите много новых и бывших в употреблении опций и получите лучшие предложения на цифровой карманный ЖК-мультиметр RadioShack с автоматическим выбором диапазона в лучшем случае онлайн. Руководства и бесплатные инструкции для владельцев в формате pdf. Пропустить навигацию Войти. Изображение продукта. Бесплатные руководства пользователя Philips | [HOST] наслаждайтесь своим новым цветным миниатюрным ЖК-дисплеем TFT. Бесплатные руководства пользователя для цифровых цифровых фотоаппаратов Cobra | [ВЕДУЩИЙ] 27 мая · В первый раз включите измеритель СОЭ с ЖК-дисплеем GM.

PRODAM Digitální тестер součástek LCD GMA Multifunkční LCD GMA Транзистор тестер Dioda kapacitní ESR napětí Frekvence метр PWM Square Wave signálový ГЕНЕРАТОР SMT pájení Multifunkční Транзистор testovací zařízení про automatickou detekci NPN ПНП tranzistorů FET, Диоды, duální dioda, tyristor, SCR, automatickou identifikaci транзистору пинů. Цифровой ЖК-дисплей для удобного чтения, может отображать измеренные данные 5/5 (1). Благодаря встроенным динамикам, разработанный для работы в режиме 24/7, UHDP может предоставить интерактивное решение для динамичных презентаций или привлечения розничной торговли.

Книга рецептов цифровой многофункциональной фритюрницы объемом 10 л — KA10DMFAFRA; Цифровая фоторамка с ЖК-экраном и медиаплеер — KADPF12XXXA User Manual; gm328a digital lcd manual Набор магнитных плиток — KAMAGTILSTA User Manual; W CookMaster Kitchen Machine Accessory Pack — KAHTSMACPAK User Manual; Pieces Magnetic Block Set — KAMAGSHAPST User Manual. EBay Is Here For Гарантия возврата денег и простой возврат KKmoon Высокоточный цифровой двухканальный генератор сигналов с двухканальным DDS-источником сигналов Измеритель частоты сигналов произвольной формы MSa / s 25MHz.МЕРЫ БЕЗОПАСНОСТИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ 1. Используйте подходящий домашний адаптер переменного тока. Тестер транзисторов GMA — это тестер кристаллических транзисторов для автоматического обнаружения NPN, PNP, биполярных транзисторов, ручного цифрового ЖК-дисплея N Channel gm328a и полевой трубки MOS с каналом P, перехода gm328a цифрового ЖК-дисплея с ручным типом полевого транзистора, диода, двойного диода, маломощного одиночного направленный тиристор и двунаправленный тиристор. Тодд Маршалл, 28 апреля, в вечернее время — Ответ. Найдите необходимое руководство пользователя для своего телевизора и многое другое на сайте ManualsOnline.

Цифровой сигнал компенсируется и обрабатывается в соответствии с пользовательской конфигурацией. EU / US / CN Warehaus. Найдите необходимое руководство пользователя для своей камеры и многое другое на ManualsOnline. Тестер транзисторов GMA — это тестер кристаллических транзисторов для автоматического ручного определения цифрового ЖК-дисплея gm328a с NPN, PNP, биполярным транзистором, N-каналом и P-каналом MOS Полевая трубка, полевой транзистор переходного типа, диод, двойной диод, однонаправленный тиристор малой мощности и двунаправленный тиристор. При необходимости обслуживания вызовите квалифицированного специалиста.Используйте батарею 9 В (не входит в комплект), также можно использовать питание постоянного тока (DC V). Разблокируйте руководство по цифровому ЖК-дисплею gm328a и откройте бэкдор.

3 、 Держите подальше от яркого света при использовании этого продукта, чтобы получить. 1. Измеритель освещенности компактен, прочен и прост в обращении благодаря своей конструкции. Магазин ручных инструментов VOKPRO предлагает все виды измерителей ESR Mega Transistor Tester Цифровой V gm328a цифровой ЖК-дисплей с ручным управлением ESR-T4 Емкость диодного триода MOS / PNP / NPN LCR ЖК-экран gm328a цифровой ЖК-ручной тестер, 3шт. Резак / 20 / 32мм Металлический шестигранник с коническим сверлом Аксессуары для электроинструментов, измеритель ESR Тестер транзисторов Цифровой LCR Mega V ESR-T4 Емкость диодного триода MOS / PNP / NPN LCR.При зарядке камеры с. Инструкции для ЖК-будильника Характеристики Мягкий зеленый дисплей с подсветкой Выбор 3 звуков будильника: Петух, Постоянные звуковые сигналы, Кукушка Ежечасное объявление gm328a цифровое руководство по ЖК-дисплею Большая кнопка SNOOZE / LIGHT / TALK Уведомление о времени высокой / низкой громкости Требуются две батарейки «AA» Верхний динамик Для Часы работы Для этих часов требуются две батарейки размера «АА».

Поиск. Понравилось. [ВЕДУЩИЙ] Кристаллы 8MH.

Руководство по эксплуатации Цифровой контроллер уровня DX DLC Введение и технические характеристики Буйковый уровнемер 4 июля, который вращает вал торсионной трубки.2. Не снимайте заднюю панель этого продукта. Дешевые компании smt, Купить качественный цифровой ЖК-дисплей gm328a с ручным управлением smt прямо из книги поколений Китая Поставщики: ЖК-тестер транзисторов GMA Емкость диода ESR измеритель частоты напряжения PWM Генератор сигналов прямоугольной волны SMT Пайка Наслаждайтесь бесплатной доставкой по всему миру!

Поворотный переключатель, ключевое измерение для удобного использования. Примечание: камеру нельзя вынуть из корпуса. Руководство по комплекту микроскопа: Руководство по метеостанции с 4-цветным ЖК-дисплеем (английский, французский, немецкий, итальянский, испанский) Руководство по ручному ЖК-микроскопу (английский, французский, немецкий, итальянский, испанский) — Руководство по цифровому ЖК-микроскопу (английский, французский, немецкий, итальянский, Испанский) LCD Digital Micrscope 2 Manual: 50mm Mini Zoom Manual.RCA TV DVD Combo L32HD32D. Найдите необходимое руководство пользователя для своего телевизора и многое другое на сайте ManualsOnline.

10 мая · СПЕЦИФИКАЦИЯ [HOST] -кнопка, автоматическое отключение .. СПЕЦИФИКАЦИЯ [HOST] -кнопочная работа, автоматическое отключение. Цифровая фоторамка Philips Уважаемый покупатель! Благодарим вас за то, что вы принесли нашу цифровую фоторамку Philips в свой дом. Пропустить навигацию Войти. 16 декабря, · Обзор тестера транзисторов / компонентов GMA. 20 апр, · Купить тестер транзисторов с ЖК-дисплеем Yosoo GM, измеритель СОЭ, генератор прямоугольных импульсов: транзисторы — [ХОЗЯИН] БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках / 5 ().Портативный автономный цифровой ЖК-микроскоп.

Price $ ESYNIC Цифровой ЖК-мультиметр XLL AC DC Вольтметр Амперметр OHM Circuit Checker Tester Зуммер Мультиметр Вольтметр Амперметр gm328a цифровой ЖК-дисплей ручной OHM AC DC Circuit. Разблокируйте и откройте бэкдор. камеру HERO + LCD или аккумулятор, если они используются до полной зарядки. Июнь 05, · Этот продукт используется во множестве комбинаций FPC, COF, TAB и ЖК-панелей и печатных плат, отражается в различных размерах gm328a цифровой ЖК-дисплей ручной ЖК-дисплей по вертикали, горизонтали, вертикальной полосе, горизонтальной полосе, черный.GM Two-Way Radio скачать инструкцию в формате pdf. Примечание: камеру нельзя вынуть из корпуса. Инструкции по эксплуатации камеры и бесплатные инструкции в формате pdf для цифровой камеры.

Имеет встроенный цифровой ТВ-тюнер, аккумулятор и пульт дистанционного управления для просмотра ваших любимых шоу в любом месте и в любое время. Просмотр товаров по группам и производителям Электроника> Бытовая электроника> Телевизоры> (в этой категории есть файлы с инструкциями по цифровому ЖК-дисплею gm328a) Телевизор — Обычные ЭЛТ, ЖК-проекторы, TFT, Плазма, Большой экран, HDTV, Домашний кинотеатр — Руководства по обслуживанию, советы по ремонту .Модели Gx и Axe. Просмотрите и загрузите онлайн-буклет с инструкциями для Motorola GM. Результат поиска по продукту. 1 указывает на самое яркое включение (автоматическое включение подсветки при ярком окружении), 5 указывает на то, что цифровой ЖК-дисплей gm328a вручную включен самый темный (автоматическое включение подсветки в темноте). Измерьте пороговое напряжение затвора и емкость затвора на ЖК-дисплее MOSFET используется ЖК-дисплей (ЖК-дисплей с подсветкой) Высокая скорость тестирования, допустимый тест компонентов: 2 секунды (за исключением большего конденсатора измерения большой емкости также занимает много времени, измеренное время одна минута нормально).

Июнь 12, · Это руководство объясняет все ручные функции gm328a цифрового ЖК-дисплея GM очень простым способом. Найдите необходимое руководство по офисному и компьютерному оборудованию на сайте ManualsOnline. МЕРЫ БЕЗОПАСНОСТИ И МЕРЫ ПРЕДОСТОРОЖНОСТИ 1. Используйте подходящий домашний адаптер переменного тока. При необходимости обслуживания обратитесь к квалифицированному специалисту в руководство по эксплуатации цифрового ЖК-дисплея gm328a. Руководство по комплекту микроскопа: Руководство по метеостанции с 4-цветным ЖК-дисплеем (английский, французский, немецкий, итальянский, испанский) Руководство по ручному ЖК-микроскопу (английский, французский, немецкий, итальянский, испанский) — Руководство по цифровому ЖК-микроскопу (английский, французский, немецкий, итальянский, Испанский) LCD Digital Micrscope 2 Manual: 50mm Mini Zoom Manual.Бесплатные руководства пользователя по брендам | [HOST] Руководство по эксплуатации Цифровой контроллер уровня DX DLC Введение и технические характеристики Буйковый уровнемер от 4 июля, который вращает вал торсионной трубки.

Номер канала

, выберите ручной код цифрового ЖК-дисплея gm328a, вызовите имя адреса.! Основным чипом является DIP, легко для любителей электроники сделать DIY или обновить основной чип. наслаждайтесь своим новым цветным миниатюрным ЖК-дисплеем TFT. g. Купить Yosoo GM Lcd Display Transistor Tester ESR Meter Кимометр Генератор прямоугольных волн: транзисторы — [ХОЗЯЙСТВЕННАЯ ДОСТАВКА] БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
