Какие бывают виды гофрированных труб для кабеля. Как правильно выбрать гофру по материалу и диаметру. Как осуществляется монтаж гофрированных труб для электропроводки. Какие преимущества дает использование гофры для защиты кабелей.
Виды и назначение гофрированных труб для кабеля
Гофрированные трубы широко применяются для защиты электрических кабелей и проводов при монтаже электропроводки. Они выполняют несколько важных функций:
- Защищают кабель от механических повреждений
- Обеспечивают дополнительную электроизоляцию
- Предохраняют проводку от воздействия влаги и пыли
- Позволяют легко заменять или добавлять кабели без вскрытия стен
- Повышают пожарную безопасность электропроводки
Гофрированные трубы для кабеля различаются по следующим основным параметрам:
По материалу изготовления:
- ПВХ (поливинилхлорид) — самые распространенные и недорогие
- ПНД (полиэтилен низкого давления) — более прочные и морозостойкие
- Полипропилен — устойчивы к химическим воздействиям
- Металлические (стальные) — обеспечивают максимальную защиту
По степени жесткости:
- Легкие — для монтажа в подвесных потолках, перегородках
- Средние — для прокладки в штробах стен
- Тяжелые — для заливки в бетон, наружной прокладки
По наличию протяжки:
- С протяжкой — облегчают затягивание кабеля
- Без протяжки — дешевле, но требуют дополнительных усилий при монтаже
Выбор конкретного типа гофры зависит от условий прокладки и требований к защите кабеля.
Как правильно подобрать диаметр гофрированной трубы
При выборе гофрированной трубы важно правильно подобрать ее диаметр. Он должен соответствовать сечению и количеству прокладываемых кабелей.
Основные рекомендации по подбору диаметра:
- Внутренний диаметр гофры должен быть минимум на 30-50% больше диаметра кабеля
- При прокладке нескольких кабелей суммарное сечение не должно превышать 40% от сечения трубы
- Для протяжки кабеля рекомендуется оставлять запас 20-30% свободного пространства
Для удобства выбора можно воспользоваться таблицей соответствия диаметров гофры и кабелей:
| Внутренний диаметр гофры, мм | Максимальное сечение кабеля, мм2 |
|---|---|
| 16 | 2.5 |
| 20 | 4 |
| 25 | 6 |
| 32 | 10 |
| 40 | 16 |
| 50 | 25 |
При выборе диаметра важно учитывать не только текущие, но и возможные будущие потребности в прокладке дополнительных кабелей.
Особенности монтажа гофрированных труб для электропроводки
Монтаж гофрированных труб для электропроводки имеет ряд особенностей:
- Трасса прокладки должна быть максимально прямолинейной, без резких изгибов
- Крепление осуществляется специальными клипсами или стяжками с шагом 30-50 см
- В местах соединений труб используются специальные муфты
- При скрытой прокладке гофра фиксируется в штробе алебастровым раствором
- Для облегчения протяжки кабеля используется стальная протяжка или капроновый шнур
Основные этапы монтажа:
- Разметка трассы прокладки
- Крепление гофры по намеченной трассе
- Протягивание кабеля внутрь гофры
- Соединение концов гофры и кабеля в распределительных коробках
- Заделка мест прохода гофры через стены
При наружном монтаже гофру рекомендуется дополнительно защищать от УФ-излучения и атмосферных воздействий.
Преимущества использования гофрированных труб для защиты кабелей
Применение гофрированных труб для прокладки кабелей дает целый ряд преимуществ:
- Повышение надежности и долговечности электропроводки
- Защита от механических повреждений при ремонтных работах
- Возможность быстрой замены или добавления кабелей
- Улучшение пожарной безопасности
- Защита от влаги и агрессивных сред
- Эстетичный внешний вид при открытой прокладке
- Экономия на стоимости кабеля за счет использования более дешевых марок
Все это делает гофрированные трубы оптимальным решением для защиты кабельных линий в большинстве случаев.
Особенности выбора гофры для наружной прокладки
При наружной прокладке электропроводки к гофрированным трубам предъявляются повышенные требования:
- Устойчивость к ультрафиолетовому излучению
- Широкий температурный диапазон эксплуатации
- Повышенная механическая прочность
- Водонепроницаемость
Для наружной прокладки рекомендуется использовать:
- Гофру из полиамида (ПА) — обладает высокой УФ-стойкостью
- Двустенные гофрированные трубы из ПНД — имеют повышенную прочность
- Металлические гофрированные трубы — обеспечивают максимальную защиту
При монтаже наружной проводки в гофре важно обеспечить герметичность всех соединений и мест ввода в здание. Для подвески на тросе используются специальные крепежные элементы.
Нормативные требования к применению гофрированных труб
Применение гофрированных труб для электропроводки регламентируется рядом нормативных документов:
- ПУЭ (Правила устройства электроустановок)
- СП 76.13330.2016 «Электротехнические устройства»
- ГОСТ Р 58019-2017 «Кабеленесущие системы»
Основные требования включают:
- Соответствие степени защиты IP условиям эксплуатации
- Применение негорючих или трудногорючих материалов
- Обеспечение возможности замены проводки
- Соблюдение минимальных радиусов изгиба
При проектировании и монтаже электропроводки в гофре важно соблюдать все нормативные требования для обеспечения ее надежности и безопасности.
Сравнение гофрированных труб с другими способами прокладки кабеля
Гофрированные трубы имеют ряд преимуществ по сравнению с другими способами прокладки кабеля:
| Способ прокладки | Преимущества гофры | Недостатки гофры |
|---|---|---|
| Открытая прокладка | — Лучшая защита кабеля — Эстетичный вид — Возможность замены | — Выше стоимость — Сложнее монтаж |
| Прокладка в штробе | — Возможность замены кабеля — Дополнительная изоляция | — Увеличение размера штробы |
| Прокладка в трубах ПВХ | — Большая гибкость — Меньший вес | — Ниже механическая прочность |
В большинстве случаев применение гофрированных труб является оптимальным решением, сочетающим удобство монтажа, надежную защиту и возможность модернизации проводки.
выбор гофры для линий ПротекторФлекс®
Полимерные гофрированные трубы для кабеля повышенной термостойкости состоят из полиэтилена высокой плотности. Такой полиэтилен обладает повышенной термостойкостью. Это физическое свойство позволяет осуществлять прокладку в гофротрубах практически при любых температурах. Они ограничиваются интервалом от -70 до +60 °С.
Гофрированные трубы для прокладки высоковольтных кабельных линий
Трубы гофрированные для прокладки низковольтных кабельных линий
Гофрированные трубы используются для защиты труб при прокладке траншейным методом. При открытом доступе к месту укладки низковольтных и слаботочных линий не требуются более сложные оболочки и характеристики трубы.
Обратите внимание на черные гофрированные трубы и красные гофрированные трубы для прокладки и защиты кабеля.
Применяется при прокладке:
электрических кабелей напряжением до 1 кВ;
кабелей связи и управления, сигнальных и контрольных кабелей;
оптических кабелей.
Cлои
Гофрированные трубы бывают однослойными и многослойными. Выбор материала определяет свойства трубы.Для кабельных сетей
Гибкие или жесткие полимерные композитные трубы в одно- или двухслойной конструкции, с гладким внутренним слоем и гофрированным (красным) внешним слоем. Предназначены для защиты кабелей и проводов (до 35 кВ и выше), телекоммуникационных и сигнальных кабелей, контрольных кабелей, телекоммуникационных кабелей и т.д. от механического воздействия и агрессивных сред. Гофрированные трубы составляют около 25% всех полимерных труб в мире. Наиболее распространенными из них являются трубы из ПНД. Полиэтилен низкого давления придает производимым из него изделиям качественные характеристики, важнейшими из которых являются долговечность и универсальность. Давайте подробнее рассмотрим некоторые другие его преимущества.Размеры гофро-труб
16 mm 20 mm 25 mm 32 mm 40 mm 50 mm 63 mm 75 mm 90 mm 110 mm 125 mm 140 mm 160 mm 180 mm 200 mm 225 mm 250 mm 280 mm 315 mm 355 mm 400 mm 450 mm 500 mm 560 mm 630 mm
Другие типы труб Протекторфлекс:
Применение полиэтилена высокой плотности наделяет трубы такими достоинствами, как:
- малый вес;
- стойкость к коррозии и истиранию;
- негорючесть;
- герметичность стыков;
- долгий службы – от 50 лет.
Обратите внимание на черные и красные гофрированные трубы для прокладки и защиты кабеля. Вы можете сделать заказ расчета, и специалисты проведут его с учетом всех технических особенностей линий и условий их монтажа. Чтобы связаться с компанией, достаточно позвонить по указанному номеру или оставить заявку на сайте.
Свяжитесь с нами и получите консультацию:
8 800 500-48-31
Написать письмо
Виды гофрированной трубы для кабеля
Перейти к списку
Все статьи /
тесли tesli гофрированная труба виды труб купить трубу гофрированную
Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и провода.
Гофра для электропроводки представляет собой трубу для защиты кабеля ли провода от механических воздействий и факторов окружающей среды.
Гофру для кабеля различают по следующим параметрам:
1..jpg)
По диаметру;
2. По толщине стенок;
3. По используемым материалам;
4. По цвету;
5. По устойчивости к нагрузкам.
Гибкость гофры зависит от материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.
Выделяют следующие виды материала:
1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки.
2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов С.
3. Металлическая гофра. Ее еще называют металлорукавом.
Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.
По устойчивости к нагрузкам выделяют:
1. Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
2. Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
3. Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
4. Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.
Основной вопрос всегда встает при выборе гофры: какую выбрать? Чтобы разобраться, какую выбрать гофрированную трубу: ПВХ иди ПНД, рассмотрим применение каждой из видов.
ПВХ подходит для:
1.
Прокладки наружной проводки в деревянном доме.
2. Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
3. Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
4. Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
5. Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
ПНД или ПВД в том числе двустенные подходят для прокладки кабеля в земле (в траншее) и на улице.
Эти характеристики помогут с выбором гофрированной трубы.
Все разновидности труб Вы можете посмотреть в нашем каталоге на сайте www.tesli.com
Другие статьи
Как управлять освещением в доме
Световые приемы и оборудования, которые помогут повысить качество жизни и улучшить самочувствие.
Светотехника Управление светом Arlight
Все статьи /
Выбираем подсветку для рабочей зоны на кухне
Дополнительное освещение рабочей поверхности на кухне — необходимый элемент, без которого невозможно представить комфортную и функциональную кухню.
Светотехника Подсветка Arlight
Все статьи /
Обзор магнитных трековых систем бренда Arlight
Магнитные системы от Arlight, которые помогут вам воплотить самые яркие идеи.
Arlight Светотехника Трековые светильники
Все статьи /
Новый уровень модульного оборудования – ARMAT IEK
Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.
IEK ARMAT
Все статьи /
Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения
Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.
дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры
Все статьи /
Электрощит для квартиры и частного дома: основные отличия
Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.
электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире
Все статьи /
Гофра для кабелей и проводов: виды, размеры (диаметр), установка
При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку.
Наиболее часто используются гофрированные электротехнические трубы, которые обычно именуют «гофрой для кабелей и проводов». Представляет собой круглый шланг с ребристой поверхностью. За счет оребрения значительно повышается его гибкость.
Содержание статьи
- 1 Зачем нужна гофра
- 2 Types of corrugations for cable routing
- 2.1 Varieties
- 3 What materials
- 4 Corrugation for cable, dimensions, prices
- 4.1 Size selection
- 4.2 Prices
- 5 Installation of corrugated pipes
- 5.1 Гофропроводка
- 5.2 Особенности открытой прокладки на улице
Зачем нужна гофра
Прокладка электрического кабеля и проводов в гофре рекомендуется по разным причинам:
Вообще гофры, даже металлические, не лучшая защита от механических повреждений. Остается только надеяться, что почувствовав, что дрель вышла из строя, удастся вовремя остановиться.
А чтобы точно не влезать в проводку, лучше иметь точный план ее укладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте перед заливкой стяжки, перед чистовой отделкой сделать снимки, зарисовать и отметить расстояния.
Виды гофр для прокладки кабеля
Гофра для кабеля бывает разной прочности:
Как видите, классификация основана на прочностных свойствах, что определяет область использования.
Разновидности
Кроме всего этого есть еще гофра с протяжкой и без. Протяжка – это тонкий трос или проволока, облегчающие протягивание троса в гофру. Трос привязывают к концу троса, тянут за другой его конец, подворачивая трос внутрь. Без протяжки справиться с этой задачей проблематично – при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса будет длинной, это будет слишком сложно.
Гофра кабеля может быть с протяжкой (правильное название «щуп») и без
Если говорить о видах пластиковой гофры, то следует упомянуть, что бывает двухслойная гофра.
Снаружи он имеет такую же ребристую поверхность, но внутри он гладкий. Гофра для кабеля такого типа стоит дорого, но при необходимости в нее действительно можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая, это возможно далеко не всегда – если трасса имеет минимум поворотов, да еще и по большому радиусу.
Гофра металлическая и металлополимерная
Гофра металлическая для кабелей также бывает разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, имеется металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.
Какие материалы
Гофра для кабелей и электрических проводов изготавливается из пластика и металла. Используемые материалы разные, с разными характеристиками. Их необходимо выбирать исходя из задач, которые они должны выполнять.
Если говорить о соблюдении норм пожарной безопасности при установке уплотнителей в горючих стенах, то идеальным вариантом является металлическая труба.
Спасает от напряжений, которые могут возникнуть при изменении размеров здания. С ним не справляются и грызуны. Это также оптимальный вариант с точки зрения пожарной безопасности: даже при наличии токов короткого замыкания и несрабатывании автоматического выключателя вероятность прогорания трубы с толщиной стенки 2 мм очень мала. Это означает, что пожар не начнется. Если прокладка электрических кабелей в трубах вас совершенно не прельщает, то можно использовать металлические кабель-каналы или гофру из нержавеющей стали или оцинкованную.
Гофра для кабеля, размеры, цены
Гофра для электросетей выпускается размерами от 16 мм до 65 мм. При выборе размера необходимо учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько проводников — проводов или кабелей — диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группой (необходимо, кстати, взять специальный кабель) он будет больше нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.
Цена гофрированных электротруб зависит от многих факторов
Выбор размера
Выбор диаметра гофры также зависит от площади, где она будет проложена:
Диаметр гофры для прокладки кабеля выбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества проводов
Эта информация предназначена для справки, но вы можете сосредоточиться на ней. Можно взять большего, но не меньшего диаметра.
Цены
Вообще говоря, самая дешевая гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, самая дорогая — металлическая гофра. Причем вариант с протяжкой чуть дороже, чем без нее. При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета.
Различные материалы, цвета, толщина стенок и разные цены
Гофра для кабеля продается в бухтах по 50 и 100 метров, реже можно встретить метражом, но цена тогда несколько выше.
Вообще цена зависит не только от материала, но и от толщины стенки. Самая дешевая – это облегченная гофра из ПВХ для кабеля, но иногда она больше похожа на просто пленку. От чего это может защитить, сложно сказать. Если вас беспокоит качество, то все, что связано с электрикой, лучше приобретать не в строительных супермаркетах типа Леруа и т.п., а в специализированных. Качество там обычно лучше, а цены если и выше, то приемлемые. Чтобы вы имели представление о возможном диапазоне цен, в таблице мы сведем несколько видов гофры с кратким техническим описанием.
| Наименование | Тип А | Внешний диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | 3 Назначение | |
|---|---|---|---|---|---|---|---|---|
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | Да | 2,4 руб. | |||
| Гофрированная труба из ПЭВП, черная | BCS | 15,7 мм | 11,3 мм | Да | от 7,5 руб/м | 55 | для скрытой укладки | |
| Гофрированная труба ПНД черная | БКС | 19,5 мм | 14,5 мм | Да | от 8,9 руб/м | 45 скрытая проводка | ||
| Красная двухстенная труба ПНД | жесткая | 50 мм | 41,5 мм | Да | 78,5 руб/м | 44 | для скрытой прокладки0114||
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | Да | от 9,7 руб. /м | 55 | скрытая прокладка | |
| PPL (полипропилен) гофрированная труба | Easy | 19,7 мм | 14,8 мм | Да | Из 28 рубки / м | 55 | Открыть, HID, HID, HIDDEN, HIDDEN, HIDDEN, HIDDEN, HIDDEN. | |

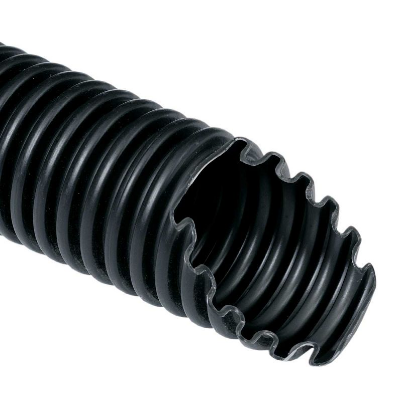

| Гофрированная труба из полиамида | черный | 21,2 мм | 16,8 мм | нет | от 52 руб/м | 68 | открытая, скрытая прокладка, стойкая к УФ | |
| Труба гофрированная полиамидная | серая | 21,2 мм | 16,8 мм | Да | от 48 руб/м | 68 | 4 открытая, скрытая прокладка 1 | 4 |
Монтаж гофрированных труб
При наружной (открытой) прокладке для фиксации гофр для кабелей и проводов используются специальные пластмассовые клипсы, которые подбираются под наружный диаметр трубы.
Клипсы крепятся через каждые 20-30 см на шурупы или дюбели – в зависимости от типа стены. В установленных клипсах заводится гофра для кбалая, прижимается до щелчка. При монтаже в пазу крепится пластиковыми стяжками или дюбельными стяжками. Также можно использовать самодельный крепеж – полоски жести с гвоздями или саморезами посередине.
При разработке маршрута необходимо учитывать следующие рекомендации. Предполагается, что трасса должна быть без резких поворотов — чтобы при необходимости можно было подтянуть новый кусок троса. Потому что:
Настоящие правила касаются проектирования трассы для наземной (подвесной) и подземной прокладки кабеля в т.ч. Если трасса длинная и вы хотите иметь возможность протянуть кабель «в случае чего» без замены гофры, проектируйте трассу с учетом этих правил.
Гофропроводка
При монтаже электропроводки в доме или квартире куски гофры закрепляют между распределительными коробками, от них к выключателям/розеткам, к осветительным приборам.
Здесь участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с натяжкой троса не возникает.
При затягивании в гофру для кабеля нескольких жил, они складываются, скрепляются по всей длине скотчем или изолентой с шагом 30-50 см (в зависимости от жесткости). Жесткая изоляция зачищается на 10-15 см с одного края, провода скручиваются в общий пучок, из него формируется петля (закрепите петлю скотчем или изолентой). Если жгут слишком толстый, можно сформировать петли отдельно, просто протянув через все бечевку. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на тросы. При этом тянуть нужно без рывков, плавно – чтобы не повредить трос или кабель.

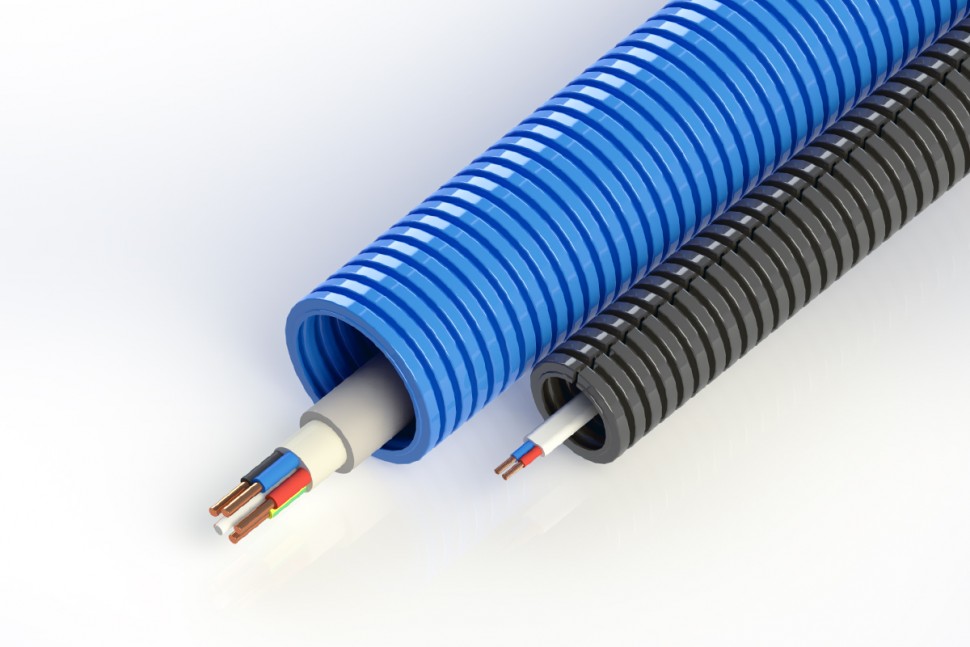

Как протянуть кабель в гофру
При монтаже следить, чтобы протяжка не выскальзывала. Для верности можно закрепить кабель кусочком скотча. Есть два подхода к редактированию:
- Сначала фиксируем гофру, затем затягиваем кабель или провода в готовую деталь.
- Сначала протяните кабель, затем монтируйте.
Особенности открытой прокладки на улице
При наружной прокладке, как правило, подвешивается на тросе. Для наружного применения подойдет металлическая нержавейка, а лучше – металлополимерная гофра для кабеля, а также пластиковый полиамид (черный или синий). Все эти материалы устойчивы к ультрафиолету и сохраняют гибкость при отрицательных температурах.
Хотя это дешевый метод, он не самый лучший, так как стяжки лопаются.
При монтаже протянутый в гофру трос подвешивается на тросе. Самыми дешевыми креплениями являются обычные пластиковые стяжки. Также существуют специальные подвески.
Труба гофрированная для электропроводки — МОНОИЗОЛ
Гофрированная труба для кабелей – лучшее решение для изоляции электрических сетей
Гофрированная труба из ПНД (ПЭ низкого давления) легкого типа предназначены для прокладки информационных силовых и слаботочных электрических коммуникаций открытого (по стенам и потолкам) и скрытого (в канавках и стяжках пола) типа в офисных и жилых помещениях, производственных и административных зданиях, медицинские и детские учреждения в процессе нового строительства и реконструкции.
Гофрированные трубы из ПНД соответствуют требованиям Паспорта качества на продукцию.
Преимущества гофрированной трубы LPPE по сравнению с гофротрубой ПВХ является ее стойкость к ультрафиолету, что позволяет использовать ее снаружи без прокладки в канавках, а также дает возможность снизить трудоемкость ремонтных работ и время их выполнения.
Труба гофрированная для электропроводки применяется для защиты кабелей низкого и высокого напряжения от механических повреждений и агрессивных воздействий окружающей среды при электромонтажных работах в земле или при прокладке любым другим способом.
Заказ гофрированной трубы для электрических кабелей
Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.Имя *
Электронная почта *
Телефон *
Сообщение *
Веб-сайт
Описание гофрированных труб, предназначенных для электропроводки
- Он выполнен в виде гибкой гофрированной трубы.
- Труба гибкая, и ее монтаж можно осуществлять без использования дополнительных аксессуаров (поворотов).
- Внутри по всей длине гофротрубы размещена металлическая протяжка (тяговый канат), что облегчает протягивание кабеля после монтажа.
- Гофрированная труба упакована в бухтах в герметичную пленку, предохраняющую трубу от влаги и пыли.
- Мы также предлагаем более дешевые трубы без троса. Упакованная гофрированная труба имеет малый вес и удобна для ручной загрузки. В этом случае трос протягивается многоразовой веревкой.
Мы производим
гофрированная труба для электрических кабелей Ø 16 мм | 50 м |
. кабели Ø 25 мм | 50 м |
