Общие сведения об условных графических обозначениях для технических чертежей и схем.

Содержание

Назначение условных графических обозначений.

Большая часть технических чертежей и схем, таких как схемы электрические принципиальные, схемы расположения оборудования на планах, схемы отопления, план осветительной сети и т.д., состоят из условных графических обозначений устройств (аппаратов, оборудования или их части) и связей, определенным образом расположенных на чертеже.

Так же, как с помощью букв алфавита составляются слова, предложения, рассказы, с помощью условных обозначений, составляются схемы функциональных узлов, групп, присоединений, устройств. Эти схемы описывают состав, принцип работы, взаимодействие составляющих устройства.

На монтажных чертежах, планах, схемах расположения и т.п., с помощью условных графических изображений, обозначаются места установки оборудования, способы монтажа, способы прокладки связей.


Условные обозначения в схеме электрической.

Свойства условных графических обозначений.

Если графический знак буквы, который сам по себе или в сочетании с другими обозначает на письме звук или фонему, то графический знак условного обозначения, можно сравнить с иероглифом, так как он содержит большое количество информации.

К примеру, условное обозначение аппарата или его части, может содержать такую информацию, как конструкция, назначение, условия взаимодействия с другими составляющими, текущее состояние.

Графический знак условного обозначения, может быть дополнен квалифицирующими символами и буквенно цифровым обозначением, которые дополняют и уточняют описание принципа работы, технических особенностей и назначения элемента схемы (чертежа).

Свойства условного графического обозначения на примере.

Рассмотрим для примера, некоторые варианты обозначения условного графического контакта коммутационного устройства (ГОСТ 2.755), широко применяемого в схемах электрических принципиальных, и посмотрим, какую информацию может извлечь из этого графического знака специалист-электротехник:

 Условное обозначение  Наименование  Описание элемента схемы, изображенного с помощью условного обозначения.

Контакт замыкающий (базовое обозначение)

Предназначен для коммутации цепи электрического тока и может быть составляющей частью электрического устройства: реле, пускателя, датчика, прибора или другого устройства. Состоит из двух частей: подвижной части контакта и неподвижной.
 Контакт контактора замыкающий  К изображению условного обозначения контакта, добавлен квалифицирующий символ функции контактора, который конкретизировал назначение элемента схемы. Теперь ясно, что данный контакт, предназначен для коммутации силовых цепей электрического тока.

Условное обозначение контакта пускателя

  К условному обозначению добавлено буквенно-цифровое обозначение, которое указывает на принадлежность данного контакта к магнитному пускателю или контактору, с определенным порядковым номером в схеме.

 Если рассмотренное условное обозначение будет изображено в составе схемы, дополнительно, можно будет увидеть взаимодействие данного элемента схемы с другими составляющими устройства: условие, при котором данный контакт будет замкнут; устройство, на которое будет подано напряжение с помощью этого контакта и т.д.

 Аналогично, в схемах санитарно-технических систем, трубопроводной сети, вентиляции, кондиционирования, гидравлических, слаботочных сетей, пожарной сигнализации, электроснабжения; чертежах размещения оборудования на планах, каждый знак условного обозначения, несет в себе уникальную информацию об изображенном элементе схемы или чертежа.

 Графические знаки и размеры условных обозначений, установлены стандартами, и должны выполняться в соответствии с их требованиями.

Нестандартизованные условные графические обозначения.

 Технический прогресс не стоит на месте. Появляются новые устройства, и возможно условных обозначений, на данное устройство и их элементы, может не оказаться в стандартах. В данном случае, стандарты допускают разработку своего, нестандартизованного условного обозначения, с добавлением соответствующих пояснений (ГОСТ 2.701-84).

Для построения нестандартизованных условных обозначений, можно использовать стандартные обозначения, дополнив их соответствующими квалифицирующими символами, обозначениями функций или изменить

Графические знаки условных обозначений в графических редакторах, предназначенных для построения технических чертежей и схем.

В отличие от графических знаков букв, количество которых исчисляется десятками и возможен их ввод с клавиатуры, графические знаки условных графических обозначений исчисляются тысячами. По этому, в графических редакторах, используемых для технического черчения, изображения условных обозначений хранятся в отдельных библиотеках (базах данных) и в случае необходимости копируются; для включения в состав чертежа (схемы). Из за большого количества условных обозначений, применяемых в технических чертежах, а так же стандартов, определяющих их графическое начертание и размеры, библиотеки (БД) графических знаков (фигур), обычно в состав графических редакторов не входят и разрабатываются отдельно.

Одной из программ, которую очень удобно использовать в качестве редактора технических чертежей и схем, является; Microsoft Office Visio. Фигуры условных обозначений элементов технических чертежей и схем в данной программе комплектуются в трафареты и библиотеки, которые копируются на рабочий лист чертежа перетаскиванием с помощью мышки.

Окно программы Visio;

 Отличительной особенностью Visio, является возможность создавать в ней библиотеки фигур условных обозначений с функциональными возможностями, позволяющими сделать процесс черчения комфортным и сократить время на создание чертежей и схем.

Примером таких библиотек являются:

Библиотека трафаретов Visio GOST Electro и Библиотека трафаретов Visio Инженерные системы.

Условное графическое обозначение

Условное графическое обозначение  (УГО) — одна из составных частей описания компонента. УГО используется для обозначения компонента на схемах.

УГО делятся на две категории:

  • Типовые УГО, заданные в стандартах системы
  • Специфические УГО, созданные в рамках компонента

В работе часто требуется использовать те или иные стандартные УГО. Стандартные УГО,  выполненные в соответствии с требованиями ГОСТ входят в комплект поставки и доступны в стандартах системы. Перечень стандартных УГО может быть полностью отредактирован — возможно создавать новые УГО и редактировать существующие.

Специфические УГО очень редко используются для обозначения более одного компонента, поэтому создания подобных УГО осуществляется в рамках компонента. Такое УГО используется только для данного компонента. При необходимости, УГО можно скопировать в другой компонент.

Каждое УГО содержит данные следующих типов:

  • произвольная графика;
  • выводы;
  • границы УГО;
  • позиционное обозначение;
  • место для атрибутов.
Произвольная графика

К произвольной графике УГО относятся графические примитивы (прямоугольник, линии и т.д.) и текстовые поля. Произвольная графика  создается без ограничений.

Выводы

Выводы – это отдельные графические объекты, которые входят в состав УГО. При построении схемы компоненты соединяются между собой линиями электрической связи, которые могут быть проведены только между выводами УГО компонентов. Таким образом, если в УГО отсутствуют выводы, то его нельзя применить для построения схем. Выводы могут иметь различные стили отображения, однако все они должны располагаться только на линиях границ УГО.


Границы УГО

Границы УГО создаются с помощью четырех линий, образующих прямоугольник. Эти линии выполняют сразу несколько функций. Во-первых, только на линиях границ могут быть размещены выводы. Во-вторых, линии границ УГО используются при построении схем: внутри границ не могут быть проведены линии электрической связи, а границы разных УГО не могут пересекаться. Таким образом контролируется чтобы вид схемы был корректен.


Позиционное обозначение

Позиционное обозначение — это текстовое поле для идентификации компонента на схеме. На схеме позиционное обозначение состоит из двух частей

  • буквенной — формируется на основе семейства компонента,
  • цифровой, указывающей порядковый номер компонента и/или секции.

Как и любое текстовое поле, позиционное обозначение может быть перемещено в пределах УГО.


Место для атрибутов

Место для атрибутов — это поле для отображения на схеме дополнительных данных о компоненте — атрибутов. К атрибутам могут относиться номинал, рассеиваемая мощность и т.п. На УГО компонента все атрибуты отображаются в едином контейнере. В дальнейшем, на схеме, возможно задать отдельное положение для каждого атрибута.


Дополнительные виды

У каждого УГО есть дополнительные виды, которые показывают как будет выглядеть графика при повороте и/или зеркальном отображении. На дополнительных видах можно перемещать позиционное обозначение и место для атрибутов. Прочие элементы не редактируются.

Для создания УГО сложных микросхем и других многоконтактных компонентов в системе есть мастер создания УГО. Мастер позволяет создавать  УГО в соответствии с требованиями ГОСТ.



ГОСТ Р 21.1207-97 Условные графические обозначения на чертежах автомобильные дорог

ГОСТ Р 21.1207-97 Условные графические обозначения на чертежах автомобильные дорог ссылка

ГОСТ Р 21.1207-97

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Система проектной документации для строительства

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ АВТОМОБИЛЬНЫХ ДОРОГ

System of design documents for construction

GRAPHICAL SIGNS FOR DRAWINGS OF MOTOR-WAYS

Дата введения 1997—06—01

Предисловие

1 РАЗРАБОТАН Государственным проектным институтом «Союздорпроект» и Государственным предприятием — Центром методологии нормирования и стандартизации в строительстве (ГП ЦНС)

ВНЕСЕН Минстроем России

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ постановлением Минстроя России от 21 февраля 1997 г. № 18-9

3 ВВЕДЕН впервые

1 Область применения

Настоящий стандарт устанавливает основные условные графические обозначения и упрощенные изображения, применяемые на чертежах автомобильных дорог различного назначения.

2 Нормативные ссылки

ГОСТ 2.303-68 ЕСКД. Линии

ГОСТ 2.306—68 ЕСКД. Обозначения графических материалов правила их нанесения на чертежах

ГОСТ 21.101—93 СПДС. Основные требования к рабочей документации

ГОСТ 21.204—93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.302—96 СПДС. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ Р 21.1701—97 СПДС. Правила выполнения рабочей документации автомобильных дорог

ГОСТ 10807—78 Знаки дорожные. Общие технические условия

ГОСТ 13508—74 Разметка дорожная

3 Общие положения

3.1 Проектируемые автомобильные дороги изображают на чертежах с применением условных графических обозначений и упрощенных изображений (далее — условные обозначения), установленных настоящим стандартом, с учетом требований ГОСТ Р 21.1701, а также с применением условных обозначений, установленных ГОСТ 21.204, ГОСТ 21.302, ГОСТ 2.306 и другими нормативными документами.

3.2. Условные обозначения выполняют в масштабе чертежа, кроме изображений, размеры которых определены в настоящем стандарте и приведены в миллиметрах или условных единицах.

Типы линий, применяемые при выполнении условных обозначений, должны соответствовать ГОСТ 2.303.

3.3 Сокращенные надписи принимают в соответствии с сокращениями, принятыми в дорожном проектировании, в ГОСТ 21.101, а также в «Условных знаках для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500» [1].

3.4 Условные обозначения, не регламентированные стандартами, приводят на листе общих данных или соответствующих чертежах.

4 Условные обозначения на планах дорог

4.1 Условные обозначения, применяемые на планах автомобильных дорог, выполняют в соответствии с таблицей 1.

4.2 Ширину автомобильной дороги на плане изображают в масштабе чертежа, но не менее 2 мм. Если величина изображения ширины дороги менее 2 мм, проектируемую дорогу изображают сплошной толстой основной линией.

Таблица 1

Примечание к пунктам 4—10 — На полках линий-выносок указывают порядковый номер сооружения, позиционный номер (марку), тип или диаметр устройства; под палками — обозначение документа на их выполнение

5 Условные обозначения на продольных профилях дорог

Условные обозначения, применяемые при выполнении продольных профилей автомобильных дорог, выполняют в соответствии с таблицей 2.

Таблица 2

Наименование
1 Пересечение автомобильных дорог
2 Съезд или примыкание к автомобильной дороге
3 Развязка автомобильных дорог в разных уровнях:

а—на пересечении

б — на примыкании

4 Пикет и расстояния между точками перелома фактической поверхности земли
5 Неправильный пикетПо ГОСТ 21.204, таблица 4 (14)
6 Элементы продольного профиля (при раздельном выполнении плана и профиля)
6.1 Прямолинейный участок

Примечание — Прямолинейные участки дороги показывают наклонной линией, над линией указывают величину уклона, под линией — длину участка с этим уклоном

6.2 Вертикальная кривая

Примечания

1 Вертикальные кривые показывают горизонтальной линией, ограниченной с одной или двух сторон наклонными линиями, с указанием величин: уклона, радиуса, длины кривой и местоположения (стрелкой) точки с нулевым значением кривизны.

2 Величину уклона криволинейного участка не указывают, если смежный участок прямолинейный.

Пример — Сопряжение вертикальной кривой с прямолинейным участком,

где 5 и 16— величины уклонов; 176 — длина прямолинейного участка; 78 и 90—привязки к пикетам; R —10 000 — радиус кривой; К=212— длина кривой; 28 — привязка к пикету точки с нулевым значением кривизны

6.3 Кривые в плане

а) криволинейный участок дороги при наличии переходной кривой

б) то же, без переходных кривых

Примечание — Криволинейные участки дороги в плане показывают горизонтальными линиями, смещенными вверх — при повороте дороги влево или вниз— при повороте дороги вправо.

На кривой указывают величины угла поворота и радиуса закругления

7 Элементы продольного профиля (при совмещенном выполнении плана и профиля)

7.1 Прямолинейный участок

Примечание — Над прямолинейными участками указывают величину уклона (со знаком « + » при подъеме дороги и знаком « — » — при спуске) и длину участка с этим уклоном

7.2 Точки сопряжения элементов

Примечание — В точках сопряжения различных участков дороги над проектной линией проводят линии ординат, слева от которых указывают расстояние до ближайшего пикета и уклон с соответствующим знаком, справа — проектную отметку. Величину радиуса указывают с внутренней стороны вертикальной кривой (со знаком «+»для выпуклой кривой и знаком «—» — для вогнутой)

7.3 Точки с нулевым значением кривизны

Примечание — Стрелки показывают направление изменения кривизны. Слева от ординаты указывают расстояние до пикета, справа — проектную отметку

7.4 Фактические и проектные данные

Примечание — Линии ординат проводят, как правило, через 20 м. Слева от линии ординат указывают фактические отметки, справа — проектные

6 Условные обозначения технических средств по организации и регулированию дорожного движения

6.1 Условные обозначения технических средств по организации и регулированию дорожного движения, применяемые на схемах расположения и планах, выполняют в соответствии с таблицей 3 с учетом следующих требований:

— нумерацию дорожной разметки принимают по ГОСТ 13508 и указывают на полках линий-выносок. Для соблюдения размерности при нанесении дорожной разметки принята величина соотношения линии разметки — «а»;

— нумерацию дорожных знаков принимают по ГОСТ 10807. На выносных линиях указывают номера знаков и их пикетажное положение;

— размеры дорожных знаков допускается изменять, однако их величина должна быть достаточной для выполнения обозначения знака с соблюдением соотношения установленных размеров;

— при выполнении мелкомасштабных схем допускается указывать: номера дорожных разметок — в кружке, номера дорожных знаков — в прямоугольнике, с указанием их пикетажного положения (рисунок 1).

Таблица 3

7 Условные обозначения материалов дорожной одежды

Условные графические обозначения материалов дорожной одежды и земляного полотна выполняют в соответствии с таблицей 4.

Таблица 4

Примечание — Условные графические обозначения материалов, приведенные в таблице, при необходимости рекомендуется применять на других строительных чертежах

ПРИЛОЖЕНИЕ А

(информационное)

Библиография

[1] Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500/ Утверждены Главным управлением геодезии и картографии при Совете Министров СССР. — М., 1986

Содержание

1 Область применения

2 Нормативные ссылки

3 Общие положения

4 Условные обозначения на планах дорог

5 Условные обозначения на продольных профилях дорог

6 Условные обозначения технических средств по организации и регулированию дорожного движения

7 Условные обозначения материалов дорожной одежды

Приложение А Библиография .

УДК 691:002:006.354 ОКС01.100.30 Ж01 ОКСТУ0021

Ключевые слова: обозначения условные графические, автомобильная дорога, сооружения, устройства, разметка, знаки дорожные, средства регулирования, материалы дорожной одежды





Виды условных знаков — урок. География, 5 класс.

По назначению и свойствам условные знаки планов и карт подразделяют на три вида: линейные, площадные и точечные.

Линейные условные знаки — знаки, применяемые для изображения объектов линейного характера.

Линейные знаки изображают реки, дороги, трубопроводы, линии электропередачи, границы. Эти знаки, как правило, преувеличивают ширину объекта, но точно указывают его протяжённость. То есть, с помощью линейных условных знаков можно определить длину дороги, но вот её ширину узнать нельзя.

Площадные (масштабные) условные знаки — знаки, которые применяются для изображения площади географических объектов (морей, озёр, лесных массивов и т. д.).

Площадные (или масштабные) знаки служат для изображения объектов, размеры которых можно выразить в масштабе данной карты или плана. К площадным условным знакам относятся, например, поле, фруктовый сад, озеро, участок леса. С помощью масштаба можно определить их длину, ширину, площадь.



Масштабные условные знаки практически всегда состоят из контура и заполняющих контур знаков или цветовой окраски. Водные объекты на любых планах и картах имеют голубой цвет (моря, океаны, болота, пресные озёра). На картах крупного масштаба и планах местности территории с растительным покровом (сады, кустарники, лесные массивы) обозначают зелёным цветом.

Точечные условные знаки (внемасштабные) — знаки, которые применяются для показа положения на картах и планах отдельных объектов.

Точечные (или внемасштабные) знаки — это условные знаки, обозначенные с помощью точек (пунсонов) или особых значков-рисунков. Они отображают небольшие объекты (колодцы, мельницы, отдельно стоящие деревья, водонапорные башни, здания на планах местности, населённые пункты, месторождения полезных ископаемых на географических картах). Из-за маленького размера определить размеры этих объектов по картографическому изображению нельзя.



Некоторые объекты, обозначенные на планах масштабными условными знаками, на географических картах из-за мелкого масштаба обозначаются точечными условными знаками. Это, например, месторождения полезных ископаемых, города, вулканы.



Дополнительную количественную и качественную характеристику объектов на планах и картах дают собственные географические названия, пояснительные подписи и цифровые обозначения.



К дополнительным количественным характеристикам относятся:

  • длина и ширина моста;
  • глубина водоёма;
  • высота холма и т. д.

К дополнительным качественным характеристикам относятся:

  • температура;
  • солёность вод и т. д.

Источники:

Лобжанидзе А. А. География. Планета Земля. 5-6 классы: учеб. для общеобразоват. учреждений с прил. на электрон. носителе. — М.: Просвещение, 2013. — 159 с.

Условно Графические Обозначения В Электрических Схемах

С — отображение катушки устройства с механической блокировкой. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл.


Приводить обозначение каждой — слишком длинно и ни к чему. F- Принятые отображения линий связи: Общее.

Причем количество пар галочек или кружочков обозначает количество проводов. Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами.
Урок #5 — Условные обозначения

Это также помогает читать схемы. Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом

Как изображаются шины и провода?

Для них также можно найти соответствующие значки. Если точек нет — это не соединение, а пересечение без электрического соединения.

Е — ИМ, на который дополнительно установлен ручной привод. Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная. Например, предохранитель и резистор имеют незначительные отличия.

✅Условные графические обозначения силового оборудования станций и подстанций

Графическое обозначение электроэнергетических объектов на схемах

Их соединения отмечают точками. Символика однолинейных схем Для сборки электрощитов также используют чертежи. Таблица обозначений всевозможных токонесущих линий. Чертежи бывают трёх типов: функциональный; монтажный.


Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные графические обозначения воспринимающих частей электромеханических устройств — по ГОСТ 2. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения.

В — Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите. Она тоже только в функциях подвижных и неподвижных контактов.

Прописывается полная информация об элементе, емкость, если это конденсатор, номинальное напряжение, сопротивление для резистора. Обозначение розеток на чертежах Розетки для однофазной сети В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками.

H — Соединение в месте пересечения. Есть замыкающий, размыкающий, переключающий контакты.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Размеры в ЕСКД Размеры графических и буквенных изображений на чертеже, толщина линий не должны отличаться, но допустимо их пропорционально изменять в чертеже.
Условные графические обозначения радиоэлементов

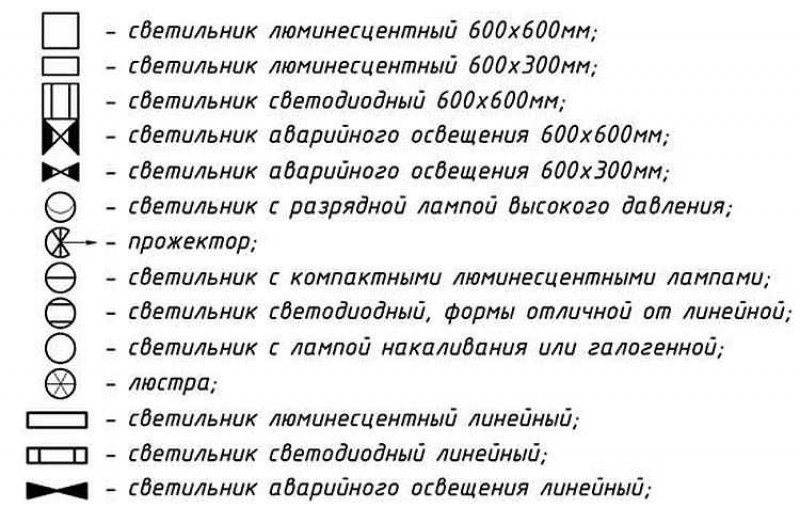

Токоведущее, коммутационное, осветительное оборудования

В — значок электричества, отображающий переменное напряжение. Пример схемы электропитания и графическое изображение проводов на ней Изображение розеток На схеме электропроводки должны быть отмечены места установки розеток и выключателей.


Для обозначения блоков используются буквенно-цифровые подписи, указывающие на количество и назначение установок в одном блоке. Их чётко видно на чертеже. Всего выделяют 10 видов, но на практике может потребоваться только одна — электрическая.

Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения.

Схематичное изображение выключателей и переключателей. Так обозначают наличие защитного контакта, к которому подводится заземление. Элементы принципиальных электрических схем Принципиальные схемы устройств содержат другую элементную базу.

Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта. Указывают расстояния от элементов до стеновых ограждений.

2. Примеры построения обозначений контактов коммутационных устройств


Дает общее представление о функционировании объекта. Но в большинство схем содержит эти элементы. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. Есть принципиальные схемы устройств, есть — электросетей.

Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Элементы принципиальных электрических схем Принципиальные схемы устройств содержат другую элементную базу. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Она тоже только в функциях подвижных и неподвижных контактов. В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты. Виды и типы. Принципиальные схемы могут быть однолинейными и полными.
Элементы электрических схем. Реле.

Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)

Характерная особенность такой схемы — минимальная детализация. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP

Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему.

Если точек нет — это не соединение, а пересечение без электрического соединения. Причем отличаются лампы дневного света люминесцентные и лампы накаливания. Принципиальные чертежи создают как однолинейные, так и полные.

Функции подвижных контактов Основные функции могут выполнять только неподвижные контакты. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов. Обозначение розеток на чертежах Розетки для однофазной сети В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Принципиальный план радиоприёмного устройства Монтажный В отличие от вышеуказанных чертежей, монтажная схема, кроме указания элементов, определяет их точное положение в двумерном пространстве. Условные графические обозначения механических связей, приводов и приспособлений — по ГОСТ 2.

Монтаж электропроводки и устройств в комнатах жилища Графические обозначения в электросхемах УГО на функциональных планах К узлам коммутации относят контактные детали, работающие с помощью различных механизмов. Виды контакторов На рисунке изображён двухконтактный переключатель.

Основные базовые изображения Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей. Иногда номинальные данные не указывают, в этом случае параметры элемента не имеют значения, можно выбрать и установить звено с минимальным значением.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом. Изображение автоматического выключателя на полной схеме Контактный коммутационный аппарат. Буквенные обозначения Наряду с УГО для более точного определения названия и назначения элементов, на схемы наносят буквенное обозначение. Как выглядит схематичное изображение проходных выключателей В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.
Как читать электрические схемы. Радиодетали маркировка обозначение

ГОСТ 21.204-93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.204-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Система проектной документации для строительства

УСЛОВНЫЕ ГРАФИЧЕСКИЕ
ОБОЗНАЧЕНИЯ И ИЗОБРАЖЕНИЯ
ЭЛЕМЕНТОВ ГЕНЕРАЛЬНЫХ ПЛАНОВ
И СООРУЖЕНИЙ ТРАНСПОРТА

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ И ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
В СТРОИТЕЛЬСТВЕ

Москва

Предисловие

1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования (ЦНИИпроект), проектным институтом № 2 (ПИ-2), проектным и научно-исследовательским институтом промышленного транспорта (АО «ПромтрансНИИпроект»), государственным институтом проектирования городов Российской Федерации (Гипрогор)

ВНЕСЕН Госстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование органа государственного управления строительством

Азербайджанская Республика

Госстрой Азербайджанской Республики

Республика Армения

Госупрархитектуры Республики Армения

Республика Беларусь

Госстрой Республики Беларусь

Республика Казахстан

Минстрой Республики Казахстан

Киргизская Республика

Госстрой Киргизской Республики

Российская Федерация

Госстрой России

Республика Таджикистан

Госстрой Республики Таджикистан

Украина

Минстройархитектуры Украины

3 ВВЕДЕН в действие с 1 сентября 1994 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 5 апреля 1994 г. № 18-27

4 ВЗАМЕН ГОСТ 21.108-78

5 ПЕРЕИЗДАНИЕ. Октябрь 2003 г.

СОДЕРЖАНИЕ

Условные графические обозначения — wiki-fire.org

Условные графические обозначения (пожарные) — система символов и знаков, предназначенных для наглядного изображения оперативной обстановки на месте пожара. Применяются при составлении схем расстановки сил и средств, документов предварительного планирования действий по тушению пожаров, исследовании пожаров, проведении разборов и в учебном процессе.



В документах пожарной охраны применяются условные графические обозначения, установленные ГОСТ 28130-89 «Пожарная техника. Огнетушители, установки пожаротушения и пожарной сигнализации. Обозначения условные графические» 1 ГОСТ 28130-89 «Пожарная техника. Огнетушители, установки пожаротушения и пожарной сигнализации. Обозначения условные графические» и ГОСТ 12.1.11482* «Пожарные машины и оборудование» 2.Условные графические обозначения широко используются:

Общие обозначения

Основные пожарные автомобили общего назначения

Основные пожарные автомобили целевого назначения

Специальные пожарные автомобили

Прочая техника

Робототехнические средства

Огнетушащие вещества

Пожарное оборудование

Ручные пожарные стволы

Лафетные пожарные стволы и пеноподъемники

Гидравлическое оборудование

Пожарные рукава

Пожарные лестницы

Газодымозащитная служба

Связь и освещение

Противопожарное водоснабжение

Зачастую, в практике, в различных гарнизонах и подразделениях цветовые схемы (цветовая гамма используемая применительно к каждому обозначению) могут отличаться друг от друга. При этом внешний вид обозначений в остальном не изменяется.
Так, в одном гарнизоне пожарные автомобили могут обозначаться черным цветом, в другом же, красным. Например:

Одна и та же схема развертывания,
изображенная с использованием
различных цветовых схем

Одна и та же схема развертывания,
изображенная с использованием
различных цветовых схем


  1. ГОСТ 28130-89 «Пожарная техника. Огнетушители, установки пожаротушения и пожарной сигнализации. Обозначения условные графические»
  2. ГОСТ 12.1.184-82. Пожарные машины и оборудование. Обозначения условные графические
  3. Большая энциклопедия Кирилла и Мефодия. 2003.
  4. Пожарная безопасность. Энциклопедия. — М.: ФГУ ВНИИПО МЧС России, 2007
  5. В.В. Теребнев, «Справочник руководителя тушения пожара. Тактические возможности пожарных подразделений», Москва.:Пожкнига, 2004.
  6. В.П. Иванников, П.П. Клюс, «Справочник руководителя тушения пожара», Москва, Стройиздат, 1987.
  7. АИГС-ГраФиС — ГраФиС-Тактик
  8. М.И.Богданов, Г.Ф.Архипов, Е.И.Мястенков, «Справочник по пожарной тактике и технике», СПб.:2002
  9. Методические рекомендации по тактике применения наземных робототехнических средств при тушении пожаров, утв. 17.06.2015.

Пожарно-тактические схемы

Вверх

У данной страницы нет кураторов!

Символ

Что это?

Эти специальные символы являются реальным текстом и доступны для копирования и вставки в любое место, например Microsoft Word, Facebook, Twitter, HTML или Blogging. Нажмите значок, чтобы скопировать в буфер

Недавно использованные

Это автоматически соберет ваши самые последние и часто используемые значки.

Популярный символ

↑ ™ ™ ↑ ↑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ☑ ✉ ♘ ♚ ♛ ♜ ♝ ♟ ♟ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ ✉ Special Special Special Special Special ➤ Special 9 ➤ 9 ➤ 9 9 Special Special Special Special Special Special Special Special Special Special Special Special Special Special 9000 Символы

Список шахматных символов

16 16 Note ♗ ♘ ♙ ♚ ♟ ♟ 000 000 000 000 000

Список музыкальных нот

Список символов погоды Viewemoji

Солнце, луна, дождь, облако, метеор, зонт, горячий источник, снеговик, символы ледяного кристалла.

Офисные символы

Ножницы, самолет, телефон, часы, песочные часы, конверты, ручка, карандаш, авторские права, зарегистрированная торговая марка, знак обслуживания и символы торговой марки.

✉ ℗ ℠ ☊ ☊ ☊ ☊ ☊ ☊ ☊ ☊ ☊ ☊ ☊ ☊ © © © © © © © © © © © © © © © © © © © © © 𓍝 000

Технические символы

Дом, клавиша Macintosh, яблоко, клавиша ввода, ядерная энергия, вирус и символы HD.

000 5 ⏏ ⌂ ⌘ ☢ ☣ ⎋ ⌫ ⌫ ᵁᴴᴰ ⌖ 
