Gsm модуль в телефоне. GSM-модуль в телефоне: что это такое и как он работает

Что такое GSM-модуль в телефоне. Как работает GSM-связь в мобильных устройствах. Каковы основные функции GSM-модуля. Какие преимущества дает использование GSM-технологии в современных смартфонах.

Что представляет собой GSM-модуль в телефоне

GSM-модуль является ключевым компонентом любого мобильного телефона, обеспечивающим его работу в сетях сотовой связи. Это небольшая электронная плата, которая отвечает за прием и передачу радиосигналов между телефоном и базовыми станциями оператора.

Основные функции GSM-модуля включают в себя:

• Поиск и подключение к сотовой сети
• Передачу голоса и данных
• Отправку и прием SMS-сообщений
• Идентификацию телефона в сети с помощью IMEI-кода
• Взаимодействие с SIM-картой абонента

Фактически, GSM-модуль превращает обычный телефон в полноценное устройство мобильной связи, позволяя совершать звонки и обмениваться данными через сотовые сети.

Принцип работы GSM-связи в мобильных телефонах

GSM-модуль в телефоне работает по следующему принципу:

1. Постоянно сканирует эфир в поисках сигнала от ближайшей базовой станции оператора
2. При обнаружении сигнала устанавливает соединение с базовой станцией
3. Идентифицируется в сети с помощью данных SIM-карты
4. Поддерживает постоянную связь с базовой станцией, передавая служебные сигналы
5. При совершении звонка или передаче данных кодирует и отправляет информацию на базовую станцию
6. Принимает входящие вызовы и данные от базовой станции

Таким образом, GSM-модуль обеспечивает постоянную двустороннюю связь между телефоном и сотовой сетью оператора. Это позволяет абоненту всегда оставаться на связи.

Основные компоненты GSM-модуля

В состав типичного GSM-модуля входят следующие ключевые компоненты:

• Радиочастотный блок — отвечает за прием и передачу радиосигналов
• Процессор — управляет работой модуля
• Память — хранит прошивку и служебные данные
• Интерфейсы для подключения антенны, SIM-карты и других компонентов телефона
• Кодеки — кодируют голос для передачи по сети

Современные GSM-модули также часто включают дополнительные блоки для работы с 3G/4G сетями, Wi-Fi, Bluetooth и GPS. Это позволяет реализовать в телефоне широкий спектр беспроводных интерфейсов.

Преимущества GSM-технологии в мобильной связи

Использование GSM-стандарта в мобильных телефонах дает ряд важных преимуществ:

• Широкое покрытие сети по всему миру
• Хорошее качество голосовой связи
• Поддержка передачи данных
• Возможность роуминга между разными операторами и странами
• Защита от прослушивания за счет шифрования
• Низкое энергопотребление

Именно благодаря этим преимуществам GSM стал самым распространенным стандартом мобильной связи в мире. Даже в эпоху 4G и 5G сетей, GSM продолжает использоваться как базовая технология голосовой связи во многих странах.

Эволюция GSM-модулей в современных смартфонах

С развитием мобильных технологий GSM-модули в телефонах также претерпели значительную эволюцию:

• Уменьшились в размерах в десятки раз
• Стали поддерживать работу в нескольких диапазонах частот
• Научились работать с сетями 3G, 4G и 5G
• Обзавелись встроенными GPS-приемниками
• Получили поддержку VoLTE-технологии для HD-звонков
• Повысили энергоэффективность в несколько раз

Современные GSM-модули в смартфонах представляют собой универсальные чипы беспроводной связи, объединяющие поддержку множества стандартов в одном компактном устройстве. Это позволяет создавать многофункциональные и компактные мобильные устройства.

Диагностика и ремонт GSM-модуля в телефоне

GSM-модуль является одним из самых важных компонентов мобильного телефона. Его неисправность может проявляться следующими симптомами:

• Телефон не видит сеть оператора
• Постоянно теряется связь
• Не отправляются SMS-сообщения
• Плохое качество звука при разговоре
• Быстрый разряд аккумулятора

При подозрении на неисправность GSM-модуля рекомендуется обратиться в сервисный центр. Специалисты проведут диагностику и при необходимости заменят модуль. Самостоятельный ремонт в данном случае крайне нежелателен из-за сложности конструкции современных смартфонов.

Перспективы развития GSM-технологии в мобильной связи

Несмотря на развитие новых стандартов связи, GSM-технология продолжает активно использоваться и развиваться. Основные направления развития включают:

• Повышение энергоэффективности GSM-модулей
• Улучшение качества голосовой связи
• Интеграция с сетями нового поколения
• Расширение возможностей для Интернета вещей
• Повышение безопасности передачи данных

Эксперты прогнозируют, что GSM останется основным стандартом голосовой связи как минимум до 2030 года. При этом технология продолжит эволюционировать, адаптируясь под новые потребности пользователей и развитие телекоммуникационной отрасли в целом.

GSM — что это такое в телефоне и как работает

29 июня, 2020

Автор: Maksim

GSM является активным стандартом мобильной сотовой связи в России и многих других странах. Именно на основе этой технологии и работают наши телефоны.

Каждый из нас слышал про этот термин, но не все до конца знают и понимают, что это такое, как работает и зачем вообще нужны все эти стандарты.

Прошлый материал был посвящен тому, что это такое ростест и зачем и какую роль он играет при выборе смартфона с этим знаком. Сейчас вы узнаете про GSM, его определение и роль в развитии мобильных технологий.

Содержание

• 1 Что такое GSM
  • 1.1 Как это работает
  • 1.2 Немного истории
  • 1.3 Особенности GSM
  • 1.4 В заключение

GSM (Global System for Mobile Communications) — это международный стандарт связи второго поколения 2G, цифровая сеть, которая используется мобильными операторами для передачи в ней данных. Используется по всему миру и поддерживается практически всеми мобильными телефонами. Данные передаются в беспроводном формате, поэтому провода не нужны.

Переводится, как глобальная система мобильной связи. Основана на разделение каналов по времени TDMA и частоте FDMA. Является сетью второго поколения, означает цифровую связь.

GSM-сетями на данный момент пользуется около 80% телефонов по всему миру, как основными, чтобы осуществлять беспроводные звонки. Всего есть три основных и используемых сети: GSM, TDMA и CDMA. Именно первая является наиболее используемой и популярной.

GSM в отличие от того же CDMA предлагает более широкие возможности для международного роуминга. Так, как на его долю приходится 80% всего рынка. Также, технология позволяет одновременно передавать данные и совершать звонки.

Работает на частоте: 800/900/1800/1900 МГц. Практически все современные телефоны поддерживают эти частоты без проблем. Сигнал распространяется на расстояние в 35 км от базовой станции/вышки. А средняя скорость передачи данных — до 20 кбит/сек.

Включает в себя надстройки: GPRS и EDGE. Они позволяют передавать данные в пакетном формате и увеличивают скорость передачи. Также их называют 2.5G и 2.75G. Именно с их помощью с телефона можно выходить и во всемирную паутину.

Интересно! Данные передаются в сжатом виде, это связано с низкой пропускной способностью канала, поэтому качество звука не очень хорошее.

Наряду с другими технологиями, является частью эволюции беспроводной мобильной связи, которая включает высокоскоростную передачу данных с коммутацией каналов (HSCSD), общую систему пакетной радиосвязи (GPRS), улучшенную среду GSM данных (EDGE) и универсальную службу мобильной связи. (UMTS).

Как это работает

Ключевым элементом работы GSM на мобильном телефоне или планшете является SIM карта, которая привязана к вашему оператору сотовой связи. Пользователь СИМ карты не привязывается к определенному телефону и может пользоваться услугами связи, на которые подписан с любого устройства куда он ее вставит.

Мобильные телефоны идентифицируются при помощи IMEI. Сим карта идентифицируется, как IMSI. Все эти коды являются уникальными во всем мире. IMEI и IMSI независимы друг от друга, это обеспечивает личную мобильность. СИМ карта, как и телефон могут быть защищены паролем, чтобы ими никто не мог пользоваться кроме владельца.

Сигнал передается через вышки, которые устанавливают сотовые операторы, их довольно много, сигнал в среднем распространяется на 35 километров. Как только мобильный телефон находит такую вышку — происходит соединение и можно совершать звонки.

Выглядит работа в целом так:

1. GSM модуль, установленный в телефоне, связывается с ближайшей вышкой сотовой связи. Происходит обмен данными.

2. Вышка проверяет данные с сим карты, идентифицирует абонента и позволяет совершать звонки и другие действия. Все при этом шифруется.

Интересно! Кроме сим карты — ее идентификатора IMSI, станция также проверяет и IMEI самого смартфона и, если он будет в черном списке — может заблокировать любые вызовы.

Немного истории

История GSM берет свое начало в 1 982 году, когда Европейский институт стандартизации электросвязи создал Group Special Mobile, которую потом переименовали в Global System for Mobile Communications. Развиваться технология и активно распространятся начала лишь в 90-ых годах.

Целью создания было обеспечение мобильного роуминга между странами, которые состояли в общеевропейском сотрудничестве. Сотовую связь устанавливать предполагалось на частоте в 900МГц.

По состоянию на 2 003 год цифровые беспроводные услуги GSM предлагались в той или иной форме в 193 странах.

Особенности GSM

• СИМ карта используется для доступа к каналу и службам связи
• Беспроводная сеть передачи данных
• Шифрование телефонных звонков
• Защита пользователя от возможного взлома и мошеннических действий
• Анти-определитель номера
• Возможность общаться в роуминге
• Переадресация
• Передача факсимильных сообщений
• Ожидание вызова
• СМС
• Голосовая почта
• Конференции

В заключение

Это были основные моменты, которые нужно знать об этом стандарте связи. Сейчас ему на смену пришли уже более новые и современные виды, обеспечивающие куда лучшее качество с быстрой передачей информации.

Телефон без модуля gsm

Диагностика и устранение неисправностей GSM-модуля — одна из сложных и трудоемких. Для диагностики рекомендуется использовать GSM-тестер. Например, такой:. Однако он весьма дорог и начинающему мастеру купить его не под силу.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Установка GSM модуля в смартфон
• Умные GSM модули для ворот
• Автосигнализации без GPS с управлением с телефона
• GSM модули для сигнализаций Старлайн: основные команды и настройки
• CDMA смартфоны с поддержкой стандартов GSM, CDMA/EV-DO — обзор, цены
• Как звонить с Android без встроенного GSM, по GSM?
• Ремонт GSM-модуля телефона и смартфона
• Гипотетически

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Усилитель мощности и генератор GSM диапазона из модуля старого сотового телефона

Установка GSM модуля в смартфон

График работы: пн. В компанию Re:Store очень часто поступают просьбы от клиентов по поводу ремонта GSM-модуля телефона и смартфона. Наш сервисный центр с радостью предоставит услуги по восстановлению функциональности Вашего девайса. Мы всегда улучшаем функциональные возможности телефонов и смартфонов клиентов с высоким уровнем качества.

После полученных услуг, наши клиенты долгие годы используют устройства без малейших нареканий на функциональность. В нашей мастерской специалисты быстро, качественно и за доступную цену выполнят замену GSM модуля. Если Вас неожиданно застала данная поломка, не нужно откладывать ремонт на долгое время. Лучше всего обратится за помощью к высококвалифицированным профессионалам сервисного центра Re:Store. Мы проведем качественные работы по замене GSM-модуля в максимально короткий срок и вернем стабильность в работе любимого девайса.

Если у Вас нет возможности лично доставить устройство в сервисный центр Re:Store, воспользуйтесь бесплатным вызовом курьера на дом, который доставит девайс мастерам.

Re:Store — лидер в области ремонта устройств в Киеве и других городах Украины. Для предоставления высококлассных услуг по ремонту GSM-модуля смартфонов и телефонов, необходимо связаться с нами по телефону или посетить мастерскую.

Выбирайте лучших! Выбирайте Re:Store! Ремонт телефонов HTC. Ремонт телефонов Samsung Galaxy. Ремонт телефонов Nokia. Ремонт телефонов Sony. Ремонт телефонов Motorola. Ремонт телефонов LG. Ремонт телефонов Blackberry. Ремонт телефонов Vertu. Ремонт телефонов Meizu.

Ремонт телефонов ZTE. Ремонт телефонов Lenovo. Ремонт телефонов Asus. Ремонт телефонов OnePlus. Ремонт телефонов Google. Ремонт телефонов Vivo. Ремонт телефонов Xiaomi. Ремонт телефонов Acer. Ремонт планшетов Lenovo. Ремонт планшетов Acer. Ремонт планшетов Dell. Ремонт планшетов Asus. Ремонт планшетов HTC. Ремонт планшетов Samsung. Ремонт планшетов Sony. Ремонт планшетов Huawei.

Ремонт планшетов LG. Ремонт планшетов Microsoft Surface. Ремонт планшетов Nokia. Ремонт планшетов Xiaomi. Ремонт планшетов Google Pixel. Ремонт планшетов Motorola. Ремонт планшетов Pixus. Ремонт ноутбуков Asus. Ремонт ноутбуков Acer. Ремонт ноутбуков Sony.

Ремонт ноутбуков Hewlett Packard. Ремонт ноутбуков Samsung. Ремонт ноутбуков Xiaomi. Ремонт ноутбуков Dell. Ремонт ноутбуков Lenovo. Ремонт ноутбуков MSI. Ремонт ноутбуков Fujitsu. Ремонт персональных компьютеров. Ремонт мониторов. Ремонт моноблоков. Ремонт Samsung Gear. Ремонт Motorola Moto Ремонт LG G Watch. Ремонт Garmin Watch. Ремонт Sony SmartWatch. Ремонт фотоаппаратов Samsung. Ремонт фотоаппаратов Canon.

Ремонт фотоаппаратов Nikon. Ремонт фотоаппаратов Olympus. Ремонт фотоаппаратов Panasonic. Ремонт фотоаппаратов Fujitsu. Ремонт фотоаппаратов Casio. Ремонт видеокамер Canon. Ремонт видеокамер Panasonic. Ремонт видеокамер GoPro. Ремонт Xbox Ремонт и обслуживание плееров Sony. Ремонт МФУ. Ремонт телевизоров Philips. Ремонт телевизоров LG. Ремонт телевизоров Toshiba. Ремонт телевизоров Sony. Ремонт телевизоров Sharp. Ремонт телевизоров Xiaomi. Ремонт телевизоров Panasonic.

Ремонт квадрокоптеров Parrot. Ремонт квадрокоптеров Syma. Ремонт квадрокоптеров Nine Eagles. Ремонт квадрокоптеров Walkera. Ремонт квадрокоптеров Sky-Hero. Ремонт стиральных машин. Ремонт холодильников. Ремонт морозильных камер.

Ремонт посудомоечных машин. Ремонт духовых шкафов. Ремонт пылесосов. Ремонт варочных поверхностей. Ремонт вытяжек. Ремонт парогенераторов. Ремонт микроволновых печей.

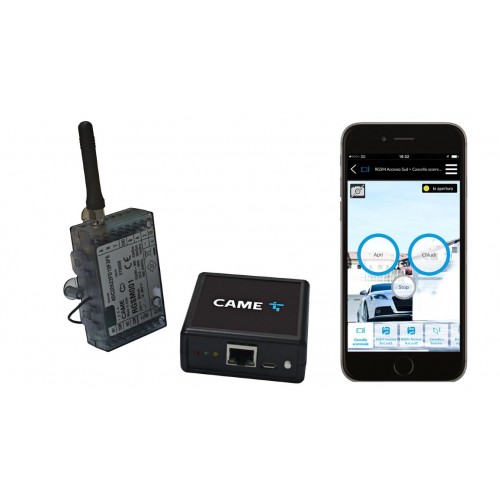

Умные GSM модули для ворот

Многие часто занимаются проектами в области беспроводной связи, в основном, основанными на модуле Bluetooth. Но после того как в работе над проектами возникает необходимость использования SMS или телефонных звонков, то здесь помогает использование GSM-модулей. Однако, сразу возникает большая проблема Хорошо что в такие моменты в голову приходят правильные мысли, а одна из них сообщала о том, что телефон — это всего лишь GSM-модуль с большим количеством функций. Таким образом, мы можем использовать один из них в качестве GSM-модуля и это то, что мы будем делать в этом уроке. Фактически, спасти GSM-модуль от телефона очень сложно и потребуется много времени и навыков, поэтому в этом проекте мы будем придерживаться немного другого подхода. Зная это, мы сможем воспользоваться этими функциями с помощью Arduino.

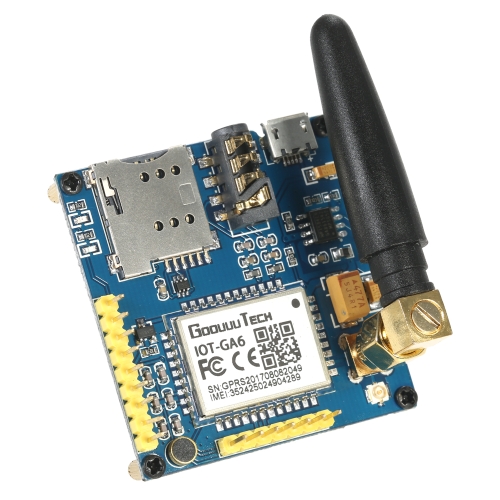

Модуль сконструирован на основе GSM-сборки SIMD, которая представляет собой практически полнофункциональный сотовый телефон, но без.

Автосигнализации без GPS с управлением с телефона

График работы: пн. В компанию Re:Store очень часто поступают просьбы от клиентов по поводу ремонта GSM-модуля телефона и смартфона. Наш сервисный центр с радостью предоставит услуги по восстановлению функциональности Вашего девайса. Мы всегда улучшаем функциональные возможности телефонов и смартфонов клиентов с высоким уровнем качества. После полученных услуг, наши клиенты долгие годы используют устройства без малейших нареканий на функциональность. В нашей мастерской специалисты быстро, качественно и за доступную цену выполнят замену GSM модуля. Если Вас неожиданно застала данная поломка, не нужно откладывать ремонт на долгое время. Лучше всего обратится за помощью к высококвалифицированным профессионалам сервисного центра Re:Store.

GSM модули для сигнализаций Старлайн: основные команды и настройки

С помощью GSM-контроллера можно через телефон управлять любыми автоматическими воротами откатными, распашными, секционными , шлагбаумами, роллетами, маркизами, а также замками сейфов или закрытых мебельных конструкций. Установим, подключим, настроим — при покупке данной системы управления вместе с автоматикой наши специалисты установят GSM-модуль в блок, подключат его и настроят. Если Вы приобретаете устройство отдельно — проинструктируем, предоставим бесплатную консультацию опытного монтажника. GSM-устройство является приемником радиоволн с установленной SIM-карты мобильной связи — в его базу данных вносятся телефонные номера, причем мобильный оператор может быть любым. Контроллер вставляется в блок управления автоматики.

Вход Регистрация.

CDMA смартфоны с поддержкой стандартов GSM, CDMA/EV-DO — обзор, цены

Сначала поставил себе на СТО Дорхан, первое время нормально было, шлагбаум закрывался и открывался, но потом стало виснуть и в конце вообще сгорел, далее искал замену и наткнулся на модуль ДОМОВОЙ, купил модуль на пользователей, для СТО и столько хватит. По цене вышло не дорого, да и работает нормально без нареканий вот уже сколько времени. Работет при минусовых температурах до Проверено не на одном приборе! С прошлого года полностью перешли на GSM контроллеры ворот Домовой. Можно применять для охраны гаража и автозапуска автомобиля.

Как звонить с Android без встроенного GSM, по GSM?

Электрика и электрооборудование, электротехника и электроника — информация! Развитие сотовой и мобильной связи обуславливает возникновение различных устройств, которыми можно управлять с обычного смартфона. Такие устройства имеются и в охранных системах — это устройства в которых применяются GSM модули. Такие системы охраны стали наиболее эффективными в использовании для защиты жилых помещений и имущества от грабителей. Эти устройства имеют весьма небольшую стоимость. Управление устройствами, оснащенными GSM модулями, производится на удаленном расстоянии. Модули могут осуществлять управление любой автоматической системой дистанционным методом, принимая сигнал управления со смартфона, действующего в диапазоне GSM, и выполняя функции работы подключенной аппаратуры. Может использоваться для управления воротами, шлагбаумами, системами полива, отопления, освещения, а также можно удаленно перезагружать роутеры или даже серверы.

GSM-модуль RC для удаленного управления воротами и шлагбаумом. для управления автоматикой ворот и шлагбаумов с мобильного телефона Без предоплаты – Вы можете проверить содержимое своей посылки в.

Ремонт GSM-модуля телефона и смартфона

На дисплее велотренажёра отображется только пульс. Нет скорости Интернета. Хрипит при прослушивании колонка.

Гипотетически

ВИДЕО ПО ТЕМЕ: 1,6$ за GSM модуль NEOWAY M590 (сборка, подключение, тестирование)

Авто GSM сигнализация уже стала привычным стандартом для современного рынка охранных систем. Благодаря работе с каналом GSM в современном мире появляется возможность успешно решать актуальные задачи с быстрым информированием владельца о происшествии. Ведь телефон стал неотъемлемой частью жизни каждого из нас, поэтому может в любой момент оставаться источником быстрого и удобного информирования о возникновении проблем. Основой популярности стали важные преимущества при решении купить GSM сигнализацию для авто. Безусловно, большинство автомобилистов привыкли к работе со специальными брелоками — пультами управления для дистанционной работы с сохранной системой.

Цена: по запросу Заказать. Оповещение происходит при помощи голосового дозвона вызова и дополнительного подтверждения SMS сообщением по GSM-каналу связи на номер а предварительно заданных абонентов.

Черновцы Вчера Ивано-Франковск 10 окт. Одесса, Малиновский 10 окт. Киев, Печерский 10 окт. Хотите продавать быстрее?

Большинство автосигнализаций StarLine оснащены модулем GSM с завода или же он докуплен отдельно со временем. К примеру: Вы уехали в отпуск транспортное средство на парковке офисного здания, но на сигнализации , а Вам написал сотрудник, что ему необходимо забрать из бардачка пакет деловых документов, которые Вы забыли сдать. Ничего проще нет, Вы с помощью приложения StarLine можете спокойно открыть машину и закрыть обратно, как только Ваш коллега сообщит, что забрал документы. Как результат: основной блок видит, что на него звонит владелец и беспрекословно выполняет команды поступающего на его номер сим-карты через смс или звонок.

БЛОК УПРАВЛЕНИЯ GSM-МОДУЛЬ 3.0 – ДорХан – Нижний Новгород

Перейти к содержанию

+7 (831) 231-21-21+7 (929) [email protected]ИНТЕРНЕТ МАГАЗИН

ОБРАТНЫЙ ЗВОНОК

БЛОК УПРАВЛЕНИЯ GSM-МОДУЛЬ 3.0

Руководство пользователя

Плата — v 3. 0

ПО — v 3.2

1. ОБЩАЯ ИНФОРМАЦИЯ

GSM-модуль предназначен для приема сигнала с мобильного телефона и передачи дистанционных команд управления (тип контактов NO, NC) или коммутации шлагбаумов, приводов, систем освещения и других типов электрооборудования.

ГАБАРИТЫ

А = 63 мм

В = 90 мм

С = 25 мм

РИС. 1

• ПРИНЦИП РАБОТЫ GSM-МОДУЛЯ

GSM-модуль, зафиксировав звонок и получив номер звонящего, сравнивает его с номерами из внутреннего списка. При совпадении одного из номеров, модуль посылает внешний сигнал на управление приводом. При этом соединения с устройством не осуществляется, что позволяет избежать расходов на звонки.

• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Количество номеров в памяти устройства	3 500
Напряжение питания	12/24 В AC/DC
Потребляемая мощность	не более 2 Вт
Температура эксплуатации	-40…+55 °С
Рабочие диапазоны системы GSM/GPRS	850/900/1 800/1 900 МГц
Вид связи	только 2G
Максимальная коммутируемая нагрузка через реле	NO 7 A / NC 5 A при ~250 В



• КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят:

• GSM-модуль,
• выносная антенна,
• кабель для подключения к ПК,
• программное обеспечение,
• инструкция по эксплуатации.



1. СХЕМА ПОДКЛЮЧЕНИЯ GSM-МОДУЛЯ К ПЛАТЕ УПРАВЛЕНИЯ PCB-SL
   • ОПИСАНИЕ РАБОТЫ GSM-МОДУЛЯ

GSM-модуль содержит производительный микроконтроллер и GSM-модем.

Микроконтроллер осуществляет все действия по приему и выработке сигналов.

На плате устройства размещено три светодиода, как показано на рис. 2.

Светодиод Pwr подключен непосредственно к цепи питания микроконтроллера.

Светодиод Sts подключен к GSM-модему и его поведение определяется логикой работы.

Светодиод Sgnl в рабочем режиме отражает уровень сигнала, принимаемого GSM-модемом.

• ОПИСАНИЕ КЛЕММ GSM-МОДУЛЯ
• 24 V AC/DC — клеммы для подключения напряжения питания.

STOP и GND — клеммы подключения NO контакта для отключения реле.

COM — общий контакт реле.

NO — нормально открытый контакт.

NC — нормально закрытый контакт.

• ПОДГОТОВКА К РАБОТЕ

Установите SIM-карту. Отключите проверку PIN-кода. Это действие можно сделать на любом мобильном телефоне.

Установку SIM-карты следует проводить только при отключенном питании устройства.

Конфигурирование блока управления заключается в записи в память списка номеров, на которые устройство будет реагировать, и параметров сигнала включения исполнительного механизма.

• СОСТОЯНИЕ СВЕТОДИОДОВ

При включении устройства следует убедиться в том, что оно запущено корректно. Правильная последовательность включения светодиодов указана в таблице ниже.

№	Название светодиода	Описание состояния работы
1	Pwr	загорается и непрерывно светится после подачи напряжения питания
2	Sts	начинает мигать в соответствии с режимом работы GSM-модема (один раз в 1 сек. — модем регистриру­ется в сети; один раз в 3 сек. — модем зарегистрирован в сети и готов к работе)
3	Sgnl	индицирует уровень сигнала (красный — неудовлетворительный; желтый — удовлетворительный; зеле­ный — хороший; не светится — нет сигнала)





1. ПРОГРАММИРОВАНИЕ УСТРОЙСТВА

Запрограммировать устройство можно двумя способами: используя персональный компьютер (ноутбук) с операци­онной системой типа Windows или с помощью мобильного телефона посредством СМС-команд. Перед настройкой не­обходимо подать напряжение питания на блок управления.

При первом (после покупки) включении устройство имеет следующие настройки: список телефонных номеров — пуст; пароль — 1234; время включения реле — 1 сек.; разрешено отключение реле по внешнему сигналу.

• НАСТРОЙКА С КОМПЬЮТЕРА

Для начала скопируйте файлы GSMSoft.exe и USB-драйвера для CP2102 на компьютер с операционной системой типа Windows. Установите драйвера с правами администратора на компьютер.

1. Запустите файл GSMSoft.exe с правами администратора, появится оконная форма, указанная на рис. 3. Если после запуска программа выдаст сообщение о необходимости установить NET Framework 4, то необходимо установить требуемый Framework на операционную систему.

ВНИМАНИЕ!

После запуска файла GSMSoft.exe в оконной форме главного меню «Устройство» неактивны кнопки быстрого запуска «Считать» и «Записать». Данные элементы активизируются только при успешном подключении к COM- порту.

1. Оконная форма состоит из главного меню и панели быстрого запуска.
   • Главное меню состоит из следующих пунктов.

• «Файл» — открывает подменю:
• «Новый» — создает новый список телефонов.
• «Открыть» — открывает существующий файл со списком телефонов.
• «Сохранить» — сохраняет текущий список телефонов в открытый текущий рабочий файл. Если изначально те­кущий рабочий файл не открыт, то предлагается сохранить текущий список телефонов, предварительно набрав новое название файла.
• «Сохранить как…» — предлагает сохранить под другим названием уже открытый текущий файл.
• «Устройство» — открывает подменю:
• «Прочитать все с…» — считывает все номера телефонов и настройки из GSM-блока в приложение GSMSoft.
• «Записать все в…» — записывает все номера телефонов и настройки из приложения GSMSoft в GSM-блок.
• «Прочитать настройки с…» — считывает настройки из GSM-блока в приложение GSMSoft.
• «Записать настройки в…» — записывает настройки из приложения GSMSoft в GSM-блок.
• «Стереть все» — стирает все номера телефонов в GSM-модуле.



• «СОМ-порт» — открывает подменю:
• «Автоподключение» — позволяет автоматически настроить связь с подключенным GSM-модулем.
  • «Панель быстрого запуска с иконками»:
• «Создать».
• «Открыть».
• «Сохранить».
• «Прочесть с устройства».
• «Записать в устройство».
• «Автоподключение».
• Выпадающий список выбора СОМ-порта.
  • Область «Настройки»:
• Поле ввода «Время включения реле» задается в секундах (не более 65 000).
• Чекбокс «Отключение реле по внешнему сигналу» разрешает отключение реле при наличии внешнего сигнала (на­личие «галочки») или запрещает (при отсутствии «галочки»).
• Чекбокс «Срабатывание реле на 2-ом гудке» позволяет устранить ложное срабатыване реле от автодозвона опе­ратора сотовой связи.
• Чекбокс «Подтверждение выполнения СМС-команды» позволяет подтвердить успешное выполнение СМС-команды ответным СМС-сообщением. При включении этой функции возможен расход денежных средств на балансе СИМ- карты GSM-блока в зависимости от тарифного плана сотового оператора.
• Поле ввода «Пароль» состоит из четырех цифр (1234 — по умолчанию).
• Кнопка «Считать» позволяет считать настройки и телефонные номера с GSM-модуля. Кнопка «Записать» позволя­ет записать настройки и телефонные номера в GSM-модуль.
  • Область «Телефоны» :
• Иконка «Копировать» позволяет скопировать выделенные ячейки в буфер обмена.
• Иконка «Вырезать» позволяет скопировать выделенные ячейки в буфер обмена с последующим удалением со­держимых ячеек.
• Иконка «Вставить» позволяет вставить номера телефонов из буфера обмена.
• Текстовое поле строки поиска и иконка «Лупа» предназначены для поиска введенного номера телефона в списке номеров телефона.
• Список номеров телефонов.
  • В области «Текущий рабочий файл» показывается путь и имя текущего файла.
  • Окно «Прогресс выполнения текущей команды» графически отображает ход выполнения текущей команды путем заливки зеленым цветом прямоугольной области. ). Сохраненный файл откройте через оболочку gsmSoft.

    Импорт/экспорт номеров возможен через буфер обмена при помощи иконок «Копировать», «Вырезать» и «Вставить». Так же при нажатии на правую кнопку на списке номеров телефонов выводится список операций «Копировать», «Выре­зать» и «Вставить» (рис. 7).

    • НАСТРОЙКА С ТЕЛЕФОНА

    Настройка с телефона осуществляется с помощью СМС-команд.

    1. Добавить номер(а) в первую свободную ячейку.

    Пример: ADD,1234,+7XXXXXXXXXX,+7XXXXXXXXX1

    Где 1234 — пароль; +7XXXXXXXXXX, +7XXXXXXXXX1 — добавляемые номера.

    ВНИМАНИЕ!

    НоМе Номер телефона должен состоять только из арабских цифр и содержать не более 18 символов.

    2. Записать номер(а) в определенную ячейку.

    Пример: SAV,1234,10=+7XXXXXXXXXX,20=+7XXXXXXXXX

    Где 1234 — пароль; 10 — номер ячейки, в которую записывается телефонный номер +7XXXXXXXXXX; 20 — номер ячейки, в которую записывается телефонный номер +7XXXXXXXXX1.

    3. Удалить номер(а) из списка номеров телефонов.

    Пример: DEL,1234,+7XXXXXXXXXX,+7XXXXXXXXX

    Где 1234 — пароль; +7XXXXXXXXXX, +7XXXXXXXXX1 — удаляемые номера.

    ВНИМАНИЕ!

    АаЛ Удаляются все дублирующиеся номера.

    2. Удалить все номера.

    Пример: DEL,1234,ALL

    Где 1234 — пароль, ALL — команда для удаления всех номеров.

    3. Изменить текущий пароль.

    Пример: PAS,1234,1111

    Где 1234 — первоначальный пароль, 1111 — новый пароль.

    ВНИМАНИЕ!

    Длина пароля должна быть равной четырем символам и состоять только из цифр.

    4. Изменить время включения реле.

    Пример: TIM,1234,2

    Где 1234 — пароль, 2 — новое время включения реле.

    5. Срабатывание реле на 2-ом гудке.

    Пример: SEC,1234,Y

    Где 1234 — пароль; Y или y — включение функции, N — отключение функции.

    Если данная функция включена, реле сработает на 2-ом гудке.

    Данная функция позволяет устранить ложное срабатывание реле от автодозвона оператора сотовой связи.



    6. Подтверждение выполнения СМС-команды.

    Пример: SMA,1234,Y

    Где 1234 — пароль; Y или y — включение функции, N — отключение функции.

    Если данная функция включена, то при успешном выполнении СМС-команды, в ответ отправителю придет сообщение с текстом «SMS ACCEPTED OK!»

    ВНИМАНИЕ!

    • Единица измерения времени — секунда. Время включения реле не должно превышать 65 000 секунд. При времени включения реле равном нулю, логика работы осуществляется по принципу «ВКЛЮЧИТЬ- ВЫКЛЮЧИТЬ-ВКЛЮЧИТЬ».
    • 1234 — текущий заводской пароль по умолчанию для успешного выполнения СМС-команд. Блоком управ­

    ления могут приниматься сигналы не более чем с 3 500 номеров телефонов.

    • Для России необходимо ввести «+» перед номером телефона. Объем посылаемого СМС не может превы­шать одного текстового сообщения. Пожалуйста, не забудьте набрать региональный код, если вы использу­ете стационарную линию. Номер телефона должен состоять только из арабских цифр и содержать не более 18 символов. SIM-карта должна иметь функцию CID (определение номера звонящего).
    • При отсутствии возможности подать напряжение питания на модуль, имеется возможность запустить мо­дуль при подключении через USB-разъем к компьютеру или ноутбуку. В данном варианте подключения ре­комендуется производить только настройку устройства.
    • GSM-модуль поддерживает связь в режиме только 2G.
    • Автоподключение к GSM-модулю рекомендуется осуществлять только после включения индикации уровня сотового сигнала Sgnl, т. к. после подачи питания блоку необходимо определенное время для инициализа­ции процесса работы.
    • При включении функции «Подтверждение выполнения СМС-команды» возможен расход денежных средств на балансе SIM-карты GSM-блока в зависимости от тарифного плана сотового оператора.
    • Приложение GSM Soft версии 3.2 позволяет работать с блоками версий 3.0, 3.1, 3.2. При этом для блоков версий 3.0 и 3.1 вкл/выключение функций «Подтверждение выполнения СМС-команды» и «Срабатывание реле на 2-ом гудке» не отразятся на работе блока.

    Примечание: после дозвона на GSM-модуль, у некоторых операторов связи автоответчик сообщает, что абонент занят, при этом реле функционирует нормально, если номер звонящего записан в память модуля. Это НЕ ОЗНАЧАЕТ, что блок не работает, это просто особенность некоторых операторов связи.



    Вверх

    Нет сети в телефоне — что делать если не ловит и как починить

    8 (800) 770-78-87

    8 (800) 770-78-87 8 (800) 770-78-87 8 (800) 770-78-87 8(800)770-78-87

    Адреса сервис-центров

    Узнать статус

    Москва

    МТ Сервис

    Федеральная сервисная компания

    Например, Micromax X705

    • Мы ремонтируем
    • Гарантийный ремонт
    • О компании
    • Корпоративным клиентам
    • Адреса сервис-центров

    • Узнать статус

    Когда нужно незамедлительно позвонить, мы действуем машинально и не задумываемся, есть ли в этот момент в конкретной точке сотовая связь. Привычка пользоваться мобильником закрепилась быстро. Не вспоминаем, что в удаленных районах передатчиков еще недостаточно и вокруг множество мест, где мобильники практически бесполезны.

    О качестве мобильной связи ходит множество мифов, связанных с аналоговыми стандартами. Одни модели считаются чувствительнее других, то есть отлично работающими и вдалеке от станций, в подвалах и метро. Тогда мощность передатчика в телефоне играла определяющую роль, как и погодные факторы. Стереотип жив и сейчас, когда цифровой стандарт заменил аналоговый.

    Абоненты разных операторов приводят аргументы, насколько хорошо ловит сеть их модель телефона. Однако покрытие сетями GSM нивелировало влияние внешних факторов, мощности передатчиков увеличились, и все телефоны этого стандарта имеют аналогичные приемники. Производитель формирует модельный ряд марки на основе идентичной технологической платформы.

    На практике поведение конкретного телефона в сети нельзя переносить на все модели фирмы. Скорее всего, аппарат просто работает лучше или хуже своих родственников по ряду объективных причин. Взаимодействие с сетью зависит от программного обеспечения, заводских настроек, качества деталей. Все это имеет свойство повреждаться.

    Возможные причины возникновения неисправности и способы их устранения

    1. Вы находитесь в зоне с низким уровнем мощности сигнала базовой станции
       Если вы находитесь далеко загородом, в лесу, в подвале, в метро, в глубине здания старого фонда с кирпичными стенами  метровой толщины, и ваш аппарат показывает низкий уровень сети или вообще потерял ее, то, скорее всего, ваш аппарат исправен. А потеря сети вызвана низким уровнем мощности сигнала базовой станции в конкретном месте. Также потеря сети аппаратом может быть вызвана временным отключением самой базовой станции на стороне оператора.

    2. Сбой ПО
       Если проблема с сетью вызвана сбоем ПО, последовательно проделайте операции: выньте-вставьте АКБ, если не помогло – сделайте программный сброс через меню, если не помогло – сделайте жесткий сброс через сервисное меню. Для android это определенная комбинация клавиш: надо выключить аппарат, зажать кнопку громкости и одновременно кнопку включения на 3-5 сек до появления на дисплее сервисного меню. Для разных моделей  используются разные комбинации клавиш (громкость вверх, громкость вниз, кнопка home), но обязательно с одновременным нажатием кнопки включения. В сервисном меню кнопками громкости надо выбрать пункт wipe data или factory reset. Жесткий сброс полностью удалит из памяти аппарата все данные клиента (зап.книгу, фото, установленные программы и т.д.), т.е. аппарат вернется в заводское состояние, в котором аппарат находился при покупке аппарата. Если жесткий сброс не помогает, то вашему аппарату требуется обновление ПО в наших авторизованных СЦ с помощью официальных программ, предоставленных производителями телефонов. Обновляя ПО в наших авторизованных СЦ вы можете быть уверены, что вам установят самую свежую последнюю версию ПО от производителя.

    3. Дефект антенны,  антенного ключа, радиопроцессора, усилителя мощности, дисплексора, и т. д.
       Если в зоне уверенного приема ваш аппарат перестал видеть сеть, то скорее всего требуется компонентный ремонт и электрическая замена микросхем радиоблока. Самостоятельный ремонт пользователем такого дефекта невозможен. В нашем СЦ проведут диагностику основной платы, определят поврежденную микросхему и с помощью паяльной станции заменят ее, а в случае повреждения микросхем радиоблока под компаундом (клеем) – заменят целиком основную плату на новую.




    Наши преимущества

    Доктор брайн

    Москва,  25.09.2022

    Здравствуйте

    • Качество
    • Скорость
    • Сервис

    5

    %name%

    %city%,  %LastUpdated%

    %text%

    • Качество
    • Скорость
    • Сервис

    %rating3%

    • Качество
    • Скорость
    • Сервис

    Я согласен на обработку персональных данных в соответствии с Политикой

    Natalya

    Москва,  26. 08.2022

    Какова стоимость? Да, перестал внезапно видеть сеть. Ни одна карта не видит.

    Ольга, МТ Сервис

    30.08.2022

    Добрый день!

    Для предоставлния ответа уточните, пожалуйста, бренд производителя устройства.

    По данному дефекту устройство нужно сдать на диагностику, далее мастер предоставит ответ по возможности и срокам обслуживания.

    Можем заказать курьерскую доставку для сдачи устройства.

    Забор курьер производит бесплатно.

    Скидка на ремонт, при заказе курьером, составит 10%.

    По всем вопросам можете обратиться на контактную линию 8 800 770 78 87.

    Спасибо за обращение!

    С уважением,

    МТ Сервис

    Линч

    Москва,  04.05.2022

    Здравствуйте

    Серега

    Москва,  19.03.2022

    В Мурманске есть ваш центр?

    Ольга, Связной сервис

    30.08.2022

    Добрый день!

    В городе Мурманск, к сожалению, нет сервисного центра.

    Можем заказать курьерскую доставку для сдачи устройства.

    Забор курьер производит бесплатно.

    Скидка на ремонт, при заказе курьером, составит 10%.

    По всем вопросам можете обратиться на контактную линию 8 800 770 78 87.

    Спасибо за обращение!

    Анатолий Сорохманюк

    Москва,  12.03.2022

    Айфон 6+ пишет поиск сети

    Татьяна

    Москва,  02.01.2022

    стоит крестик, пишет нет сети?

    Анастасия

    Москва,  09.04.2021

    Здравствуйте сеть есть ,но входящие и исходящие звонки не поступают.также отсутствует интернет в ай фай ловит.в чем может быть причина?

    Катя

    Москва,  06.04.2021

    Перезапустила телефон realme C3 пропала связь не ловит , показывает что нет сети крестик , что делать , из-за чего это может быть? Как сделать так чтобы ловило ?

    Вадим

    Москва,  12.03.2021

    Добрый день. Подскажите пожалуйста, почему сигнал сети появляется, только если звонящий находиться вблизи от меня? Стоит отойти на метров 10, как связь теряется. Благодарю!

    Ольга, МТ Сервис

    09.04.2022

    Добрый день!

    Устройство нужно сдать на диагностику, далее мастер предоставит ответ по вопросу неисправности.

    Так же уточните, пожалуйста, бренд производителя устройства.

    Если остались вопросы, то Вы можете обратиться на номер 8 800 770 7887.

    Спасибо Вам  за обращение!

    Елена

    Иркутск,  21.01.2021

    Почему в трлефоне не ловит интернет и не переводятся часы

    Татьяна, МТ Сервис

    09.04.2022

    Добрый день! Благодарим Вас за обращение. Без проведения диагностики устройства прокомментировать возникшую ситуацию, к сожалению, не представляется возможным. Рекомендуем Вам обратиться в наш Сервисный центр, технические специалисты проверят устройство и только тогда мы проинформируем Вас о возможности проведения сервисного обслуживания. Готовы ответить на Ваши дополнительные вопросы по номеру 8-800-770-78-87. C уважением, ООО «МТ Сервис».

    Индира

    Москва,  23. 04.2020

    Почему в телефоне нет сети

    Татьяна, МТ Сервис

    09.04.2022

    Добрый день! Благодарим Вас за обращение. К сожалению, не видя устройство техническим специалистом, прокомментировать возникшую ситуацию не представляется возможным. Рекомендуем Вам сдавать устройство на диагностику.

    Дополнительные вопросы можете так же отправлять на электронную почту [email protected]

    Как узнать уровень сигнала GSM на Android

    Главная > Информация > Как узнать уровень сигнала GSM на Android

    Зону покрытия и тип сети каждого оператора, можно посмотреть на сайте https://geo.minsvyaz.ru

    Современные смартфоны Samsung на ОС Android позволяют определить на какой частоте работает сотовый оператор и какой при этом уровень сигнала в дБ.

    Для правильного выбора репитера, для системы усиления сотовой связи,
    важно замерить уровни сигнала всех операторов во всех стандартах связи —  GSM, 3G,  LTE

    Для замера уровня сигнала всех операторов, необходимо иметь на руках СИМ-карты этих операторов, и переставлять их в телефоне для проведения измерений.



    Войдите в режим  Настройки  на Вашем смартфоне выберите  Другие сети



    Далее, выберите пункт меню Мобильные сети

    Далее, выберите пункт меню Режим сети



    Далее выберите режим сети,  в котором необходимо замерит уровень сигнала или Только   GSM или Только   WCDMA (3G) илиLTE

    Режим выбран. В данном примере — Только  GSM Переходите в режим набора номера,  для перехода в Сервисный режим и замера уровня сигнала в стандарте связиGSM.    Для замера уровня сигнала 3G выбирайте режим Только  WCDMA   Для замера уровня сигнала LTE выбирайте режим LTE/WCDMA/GSM



    В режиме набора номера наберите код *#0011# После набора последнего символа Телефон автоматически переходит в Сервисный режим (ServiceMode)

    Сервисный режим (ServiceMode) В этом примере ранее был выбран режим сети Только  GSM Телефон отображает информацию:  Частота GSM1800 Рабочий канал 817 Уровень сигнала -66дБ   Ниже приведены значения частоты и каналов, в которых работаю операторы сотовой связи в стандарте связи  GSM и  EGSM GSM900    значение канала в диапазоне 1-124, GSM1800    значение канала в диапазоне 512-886, EGSM900    значение канала в диапазоне 974-1024/  *Параметры сети динамические,  и могут меняться во времени. Для точности измерений записывайте несколько значений уровня сигнала



    Сервисный режим (ServiceMode)    Если ранее был выбран режим сети Только   WCDMA  (Стандарт 3G) Телефон отобразит номер канала 3G,  на которой он работает,  в данном примере 10762/9812 Уровень сигнала -76дБ   Если значение канала RX в диапазоне 2937-3088, то это UMTS 900 Оператор работает в 3G в 900 диапазоне Если значение канала RX в диапазоне 10562-10838, то это UMTS 2100 Оператор работает в 3G в 2000 диапазоне   *Параметры сети динамические,  и могут меняться во времени. Для точности измерений записывайте несколько значений уровня сигнала

    Сервисный режим (ServiceMode) Если ранее был выбран режим сети LTE и телефон автоматически работает в режимеLTE Телефон отобразит номер полосы частот, на которой он работает, в данном случае Band7 2600МГц Уровень сигнала -78дБ   Band 3 (1800 МГц) Band 7 (2600 МГц) Band 20 (800 МГц) Band 38 (2600 МГц)



    Узнать уровень сигнала 3G/ 4G с помощью планшета/ смартфона.

    Измерить уровень сигнала можно и на смартфоне/ планшете, вот как это сделать на гаджетах с операционной системой Андроид.

    Зайдите в Play Market.

    С помощью поиска найдите программу «Network signal Info» и установите ее.

    Откройте ее после установки, выберите меню «Мобильный» и на графике или в строке «Уровень сигнала» вы можете увидеть значения уровня сигнала.

    Таким образом можно без труда узнать качество сигнала 3G/ 4G (LTE).

    Вывод.

    Все ниже описанное не только теория, но и подкреплено на практике, установкой 3G/ 4G антенн, а так же основано на отзывах покупателей.

    После того как вы определили уровень сигнала 3G/ 4G предлагаю отнести его в соответствующую группу:

    1 группа, от -50 dBm до -60 dBm — отличный уровень сигнала;

    2 группа, от -60 dBm до -70 dBm — хороший уровень сигнала;

    3 группа, от -70 dBm до -80 dBm — средний уровень сигнала;

    4 группа, от -80 dBm до — 90 dBm — плохой уровень сигнала;

    5 группа, от -90 dBm до — 100 dBm и меньше — отвратительный уровень сигнала.

    Информация предоставлена компанией ДалСВЯЗЬ, http://dalsvyaz.ru

    19 сентября 2017 г.

    Электрические котлы отопления РЭКО и РусНИТ

    Описание

    GSM модуль «Котел.ОК» — это максимально простой и легко настраиваемый (достаточно 1 звонка) GSM прибор для:

    контроля за температурой в доме

    контроля за наличием электричества

    управления котлом с телефона

    ОСНОВНЫЕ ВОЗМОЖНОСТИ GSM МОДУЛЯ.

    	Контроль за температурой в помещении. Либо контроль температуры теплоносителя. При аварии котла, вы узнаете, что температура в помещении снижается. И легко сможете предотвратить замерзание дома и системы отопления.
    	Управление нагревательными приборами (котел, электронагреватель …) с мобильного телефона. Легко можете устанавливать необходимую температуру в помещении с телефона.
    	Контроль за отключением/включением электричества. (встроенный резервный аккумулятор) Всегда будете знать когда у вас в доме отключают/включают электричество
    	Встроенное силовое реле ~220В х 10А. Можно использовать как GSM реле. Сможете включать и выключать электроустройства с мобильного телефона.

    НАСТРОЙКА И УПРАВЛЕНИЕ GSM МОДУЛЕМ.

    Для настройки gsm модуля необходимо просто позвонить на номер СИМ-карты установленной в прибор.

    Управление gsm модулем осуществляется SMS командами с телефона. Подойдет любой телефон. На каждую команду, прибор присылает подтверждение о её выполнении.

    Для того, чтобы узнать температуру в доме достаточно просто позвонить на прибор.


    Очень важно помнить о том, что на СИМ-карте установленной в gsm-модуль Котелок был положительный баланс для своевременного оповещения о произошедшем событии.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Количество датчиков температуры. (Используются цифровые датчики температуры DS18B20)	2 внешних (1 идет в комплекте)
    Диапазон измеряемой температуры (для внешнего датчика)	от -55 до +125 °С
    Количество выходов  (Реле, перекидной контакт, максимальная нагрузка 10А/220В)	1
    Напряжение питания	сетевой адаптер с выходом 12В х 1А
    Ток потребления при питании 12В	50 мА
    Рабочий температурный диапазон	от -30°С до +55°С
    Влажность	не выше 85%
    Габаритные размеры	62мм(д) х  67мм(ш) х 31мм(в)
    Масса	не более   100 г.
    Разъем для подключения антенны	SMA
    Число номеров телефонов для оповещения	5
    Емкость встроенного аккумулятора	100 мА\ч (работа от аккумулятора до 3 часов)



    GSM модуль «Котел.ОК» может подключаться к различным газовым и электрическим котлам и с помощью него можно поддерживать температуру в доме.

    Настройки

    Настройка GSM модуля «Котел.ОК».

    1.  Откройте крышку прибора:

    для этого нажмите сбоку на корпус, как это показано стрелками на рисунке, и потяните крышку на себя.

          На тыльной стороне крышки устройства показано назначение клеммной колодки прибора, способ запроса показаний датчиков температуры и номер технической поддержки (8-804-333-90-80).



    2.  Прикрутите антенну к прибору:

    для этого установите антенну в

    специальный разъем и вращайте

    по часовой стрелке.

    3. Сдвиньте крышку Sim-слота вправо и установите SIM карту, как показано на рисунке:

            4. Установите Sim-карту в Sim-слот, как показано на рисунке:

    5. Закройте крышку Sim-слота и сдвиньте её влево, как показано на рисунке:
    6. Подключите адаптер к прибору и включите адаптер в розетку 220В.
    7. Загорится индикатор «Питание». Переведите выключатель «Аккумулятор» в положение ON (включено) после чего загорится индикатор «Аккумулятор»:
    8. Подождите, пока прибор зарегистрируется в сети (загорится индикатор GSM). (Около 10 секунд)
    9. При включении устройства, если телефонная книга пуста, то после индикатора GSM (10 секунд) загорается индикатор “Настройка”. Прибор сообщает, что он находится в режиме программирования.

           Позвоните на прибор со своего мобильного телефона (ваш номер будет записан в память прибора и будет использоваться для оповещения)

    Прибор отклонит входящий вызов, индикатор «Pr» погаснет. На ваш мобильный телефон придет SMS-сообщение «Телефон записан. Установлены тревожные пороги температуры для Т встр. Тmin=10 Tmax=35»

    УСТАНОВЛЕНЫ СТАНДАРТНЫЕ НАСТРОЙКИ:

    Ваш номер телефона записан в первую ячейку памяти прибора.

    Стандартные пороги оповещения:

    — верхний порог +35 градусов.

    — нижний порог +10 градусов.

    Это означает, что:

    — при превышении температуры в 35 градусов вы получите тревожное SMS-сообщение (Т1=+35С).

    — при понижении температуры ниже 10 градусов вы получите тревожное SMS-сообщение (Т1=+10С).

    При отключении электропитания вы получите SMS-сообщение «Основное питание отключено, работа от аккумулятора».

    При восстановлении электропитания (после отключения) вы получите SMS-сообщение «Питание восстановлено».

    Чтобы узнать состояние устройства (показания  датчика температуры, состояние электропитания, уровень сигнала сотовой сети) позвоните на номер Sim-карты установленной в устройство. Sim-карта отклонит ваш звонок, в ответ вы получите SMS-сообщение с текстом:

    Реле выключено	—  состояние встроенного реле
    Т 1 = 25С	— показание основного датчика темпер. (например 25С)
    Т 2 = Откл.	— показания дополнительного датчика темпер. (отключен)
    Питание Ок	— состояние электропитания устройства (Ok\выключено)
    Уровень GSM = 80%	— уровень сигнала сети GSM (от 0 до 100%)




    Комплектация

    GSM модуль «Котел.ОК» комплектация

    №	Фото	Оборудование	Кол-во
    1		Прибор «Котел. ОК»	1 шт
    2		Руководство по эксплуатации	1 шт
    3		Антенна GSM штыревая 4 см (установлена)	1 шт
    4		Термодатчик с кабелем 0,5м	1 шт
    5		Сетевой адаптер 12В	1 шт

    ОПЛАТА Данный товар можете приобрести в нашем розничной магазине https://www. rtk62.ru/magazin/product/gsm-modul-kotelok

    GSM-модуль | Хакадей

    28 ноября 2020 г. Том Нарди

    В наши дни существует множество вариантов, если вы хотите получить GPS-трекер для своего автомобиля. К сожалению, они сопровождаются багажом, который становится все более распространенным в потребительских технологиях: плата за подписку, стороннее слежение и скрытое подозрение, что вы больше товар, чем клиент. Поэтому [Виктор Такач] решил взять дело в свои руки и создать открытый GPS-трекер, предназначенный для хакеров, стремящихся к конфиденциальности.

    Поскольку [Виктор] не хотел изобретать велосипед, в его конструкции используются несколько готовых модулей. Ядром трекера является ESP32, который дает ему достаточную вычислительную мощность, сохраняя при этом потребление энергии в разумных пределах. Существует также GPS-приемник NEO-6M, который работает на том же уровне 3,3 В, что и ESP32, что позволяет микроконтроллеру считывать предложения NMEA без переключателя уровня. Он решил использовать недорогой GSM-модем SIM800L, но, поскольку он работает только в сетях 2G, в конструкции платы предусмотрена возможность замены его на более современный модуль, если вы захотите.

    Чтобы склеить все воедино, [Виктор] использовал почти дюжину библиотек с открытым исходным кодом, чтобы создать полнофункциональную прошивку, которая использует MQTT для создания базы данных данных о местоположении на своем личном сервере. Оттуда данные подключаются к Home Assistant и визуализируются с помощью Grafana. Этого достаточно для обеспечения основных функций, но он говорит, что в ближайшем будущем появятся дополнительные программные компоненты, а также более глубокое погружение в последствия безопасности системы.

    Мы уже видели GPS-трекеры, изготовленные по индивидуальному заказу, и, вообще говоря, не требуется много времени, чтобы раскрутить свое собственное решение. Но мы считаем, что полировка, которую [Виктор] придал этому проекту, выводит его на новый уровень и ставит его в один ряд с одними из самых впечатляющих индивидуальных решений для отслеживания, которые мы видели за эти годы.

    Posted in gps hacks, MicrocontrollersTagged ESP32, gps tracker, GSM модуль, открытое оборудование

    4 февраля 2020 г. Кристина Панос

    Чем больше стекла мы пробиваем кончиками пальцев, тем больше нам не хватает забавных физических интерфейсов, таких как поворотный телефон. Конечно, их набор длился целую вечность, и вы не хотели быть одним из тех детей, застрявших с одним из них во время перехода на DTMF, особенно если вы пытались быть 9-м абонентом радиостанции, но прочный электромеханический опыт этого все было просто круто, хорошо? Звук и вес заставляли их казаться такими взрослыми.

    [Тал О] понял. Он почти закончил переносить эту старую девушку в 21 век, ничего не выдавая на ее поверхности. Внутри есть некоторые вещи, которые вы ожидаете, такие как GSM-модуль SIM800 для телефонной части и ESP32 для подсчета импульсов от номеронабирателя и связи между ним и GSM-модулем. Но в нем также есть несколько вещей, которых мы раньше не видели. Все путешествие описано в серии видео из пяти частей, и мы подготовили для вас первую часть после перерыва.

    Хотя [Тал] заставил работать звонок, чтобы доказать, что это возможно, он не хотел иметь отдельную 12-вольтовую цепь только для включения звонков. Кроме того, звонки и их электромагниты занимают много места, поэтому он пошел на компромисс с мп3 поворотного звонка. [Тал] также хотел получить способ обратной связи по набранному номеру, не разрезая телефон для добавления экрана, поэтому он нашел библиотеку преобразования текста в речь и заставил телефон произносить каждый номер вслух, как только он набирается. Он использует тот же внутренний динамик, что и звонок, но мы думаем, что было бы неплохо, если бы обратная связь поступала через динамик телефонной трубки.

    Если [Tal] ищет еще одно современное удобство для этого телефона, как насчет быстрого набора?

    Продолжить чтение «Старый дисковый телефон призывается к действию» →

    Posted in Микроконтроллеры, Телефонные хакиTagged ESP32, GSM-модуль, импульсный набор, поворотный телефон, преобразование текста в речь

    19 мая 2017 г. Брайан Бенчофф

    На сегодняшний день существуют десятки готовых решений для устройства GPS-трекинга. Большинство из них используют GSM, некоторые используют спутники, и все они поразительно недороги. Если вы хотите отследить машину, собаку или свой багаж, у вас никогда не было больше возможностей.

    [Эмилио] хотел отследить свою собственную машину , и оригинальным решением для этого был смартфон. Этот смартфон также был хорошим выбором, так как это программируемое GPS-устройство, подключенное к сотовой сети, но должно было быть более простое решение. Он был представлен в виде модуля GPS за восемь евро и модуля GSM за три евро (Google Translatrix прямо здесь). Остальное аппаратное обеспечение — это ATMega48V [Emilio], который сидел без дела, и литиевый элемент емкостью 2500 мАч. Это сотовый трекер, сделанный из оборудования стоимостью одиннадцать евро и какого-то хлама в ящике стола.

    Есть только несколько предостережений в отношении этого оборудования. Во-первых, ATmega48V имеет только один UART. Это связано с модулем GPS на 9600, 8N1. Скорость подключения к модулю GSM M-590 составляет всего 2400 бит/с, что достаточно медленно для UART с битовым соединением. Это оборудование припаяно к куску перфорированной платы, таким образом завершая аппаратную часть этой сборки.

    Программное обеспечение немного сложнее, но ненамного. Часть прошивки GPS записывает текущую широту и долготу. Если GSM-модуль принимает вызов, он отвечает SMS-сообщением с текущими GPS-координатами и несколькими ранее увиденными GPS-координатами. Конечно, для этой сборки требуется предоплаченная SIM-карта, но она достаточно дешевая.

    Еще десять лет назад простой самодельный GPS-трекер стоил бы целое состояние. Теперь, когда у нас есть дешевые GPS-модули, GSM-модули и еще больше волшебной электроники с Востока, такие сборки просты и дешевы. Какое волшебное время для жизни.

    Posted in Разное ХакиTagged atmega48, AVR, gsm, GSM модуль, GY-NEO6, M-590, трекер

    29 сентября 2015 г. Эл Уильямс

    Если вы провели много времени, занимаясь электроникой, вы, вероятно, слышали о [Seeedstudio] из-за их плат для разработки, инструментов и услуг по изготовлению печатных плат. Их последнее предприятие на Kickstarter — это RePhone, модульный сотовый телефон с открытым исходным кодом, который позволит хакерам собрать телефон, смешивая модули GSM, батареи, экраны и другие стандартные устройства, включая процессорное ядро ​​на основе Arduino, GPS, NFC, и другие строительные блоки.

    Кампания по финансированию уже превысила свою цель, и доставка запланирована на следующий год, при этом базовый комплект будет стоить прогнозируемую сумму в 59 долларов, согласно [Seeed]. Предположительно, основной телефонный модуль будет одобрен регулирующими органами, но другие вспомогательные модули не потребуют столь тщательного тестирования и сертификации.

    Что бы вы сделали с недорогим встраиваемым сотовым телефоном? Модули крошечные, поэтому их можно имплантировать во множество мест. Некоторые из наиболее интересных идей [Seeed] включают превращение телефона в трость, собачий ошейник или воздушного змея (хотя мы думали о квадрокоптерах).

    Конечно, мы уже видели GSM и мобильные телефоны для Arduino. Однако трудно представить, что их можно засунуть в собачий ошейник, если только у вас не довольно крупная собака. Если вы являетесь поклонником телевизора 1960-х годов, легко представить себе лучший обувной телефон или работающий коммуникатор из «Звездного пути».

    Продолжить чтение «Взломай что угодно на телефон» →

    Опубликовано в Взлом мобильных телефонов, Краудфандингпомеченный Arduino GSM, сотовый телефон, сотовая связь, модуль GSM, кикстартер, Seeed Studios

    22 сентября 2015 г., Уилл Свитман

    По мере того, как ноутбуки становились меньше и их стало легче носить с собой, они также приобрели самое неприятное свойство — их легко украсть. Мы читали истории о том, как некоторые жертвы могут выследить их с помощью неподвижных изображений вора с веб-камеры. [Мастро Гиппо] решил сделать еще один шаг и добавить к своему ноутбуку аппаратное самоуничтожение с дистанционным управлением. Идея состоит в том, что если ноутбук станет невосстановимым, он станет бесполезным, а любые конфиденциальные данные будут уничтожены без вреда для области вокруг него.

    Это немного похоже на начало, так как это хак внутри хака. Он основан на Crunchtrack, инструменте обратного проектирования шины CAN, оснащенном GPS и GSM-модулем SIM800, который также был разработан [Mastro Gippo]. Идея состоит в том, чтобы спрятать маленькую плату где-нибудь в ноутбуке и подключить ее между аккумулятором и некоторыми чувствительными частями. Отправьте одно SMS-сообщение и «пуф», до свидания, ноутбук.

    Он написал весь код менее чем за 24 часа для хакатона BattleHack. Он решил оживить выступление петардами и детонатором, что сделало его команду фаворитом публики и принесло победу.

    Продолжить чтение «Не воруй этот ноутбук» →

    Posted in Взломы ноутбуковTagged gps, GSM модуль, ноутбук, самоуничтожение

    4 апреля 2015 г. Брайан Бенчофф

    Для участия [Тайлера] в Hackaday Prize он делает что-то, что всего несколько лет назад было бы неслыханным в домашней сборке. Он делает смартфон своими руками. Да, с дешевыми одноплатными компьютерами Linux, GSM-модулями и сенсорными дисплеями SPI можно создать собственный смартфон.

    Внутри самодельного смартфона [Тайлера] находится Raspberry Pi Model A, 3,5-дюймовый сенсорный экран PiTFT с разрешением 480 × 320 и модуль Adafruit FONA. Подключения достаточно просты; TFT подключен через SPI, а модуль GSM через последовательный порт. Все устройство питается от литий-ионной батареи 1200 мАч, заряженной платой повышения мощности, работает под управлением операционной системы, написанной на Python, способной совершать звонки, отправлять текстовые сообщения и делать снимки с помощью камеры Pi.

    Это не то, что вы обычно называете смартфоном. Модуль FONA предназначен только для 2G, то есть вы ограничены скоростями 2G и сетями 2G. Через некоторое время AT&T закроет сети 2G, хотя T-Mobile сохранит их для всех, у кого еще есть старый Nokia Brick.

    Тем не менее, телефон [Тайлера] по-прежнему является именно тем, что вы хотите в минимальном телефоне: он просто звонит и принимает тексты, у него есть камера, и, в отличие от Nokia, вы можете легко его разобрать и починить. Не то чтобы вам когда-либо приходилось делать это с Nokia…

    Опубликовано в Взлом мобильных телефонов, Raspberry PiTagged Hackaday Prize 2015, мобильный телефон, gsm, модуль GSM, Hackaday Prize, hackaday.io, raspberry pi, смартфон

    16 июня 2014 г. Брайан Бенчофф

    Это случилось. Наконец-то это случилось. Благодаря тому, что хипстеры надевают свою хорошую фланелевую одежду и достают тот чемодан Genesee, который они приберегли для особого случая, поворотный сотовый телефон теперь стал реальностью.

    [Яромир] создал это поразительно ретро-устройство будущего в качестве заявки на участие в конкурсе NXP LPC810 — конкурсе на лучшее с микроконтроллером ARM Cortex M0+ в 8-контактном корпусе. Наличие только шести контактов ввода/вывода для управления GSM-модулем, отображения нескольких кнопок и причудливого поворотного переключателя означало, что [Яромиру] нужно было каким-то образом расширить свой ввод/вывод. Он выбрал регистр сдвига для управления кнопками и дисплеем, демонстрируя несколько впечатляющую демонстрацию использования регистра сдвига в качестве расширителя ввода и вывода одновременно.

    Судя по загруженным [Яромиром] видеороликам, поворотный сотовый телефон еще не готов для Think Geek для серийного производства. Ему нужно ввести PIN-код для SIM-карты, AT-команды для GSM-модуля, и это, конечно, ужасный метод пользовательского ввода для юнлингов, которые видели поворотные телефоны только в старых фильмах. При этом это вращающийся сотовый телефон, работающий на 8-контактном микроконтроллере. Что вы еще хотите?

    Видео этого потрясающего телефона в действии ниже. Если вы хотите создать свой собственный — а почему бы и нет — все файлы доступны на git 9 [Яромира]0003

    Продолжить чтение «Поворотный сотовый телефон» →

    Опубликовано в Взлом мобильных телефонов, Микроконтроллерыпомеченный сотовый телефон, Модуль GSM, lpc810, nxp, поворотный диск, поворотный телефон

    Что такое модем GSM? (с картинками)

    `;

    Дэррил Брукс
    Дата последнего изменения: 29 августа 2022 г.
    Модемы

    Global System for Mobile Communications (GSM) — это специализированные типы модемов, которые работают в беспроводных сетях на основе подписки, подобно мобильному телефону. Модем GSM принимает карту модуля идентификации абонента (SIM-карту) и в основном действует как мобильный телефон для компьютера. Такой модем может быть даже выделенным мобильным телефоном, который компьютер использует для сетей GSM.

    Модем GSM обычно использует SIM-карту.

    Традиционные модемы подключаются к компьютерам для обеспечения коммутируемого подключения к другим компьютерным системам. Модем GSM работает аналогичным образом, за исключением того, что он отправляет и получает данные по радиоволнам, а не по телефонной линии. Этот тип модема может быть внешним устройством, подключенным через кабель универсальной последовательной шины (USB) или последовательный кабель. Однако чаще всего это небольшое устройство, которое подключается непосредственно к USB-порту или слоту для карты на компьютере или ноутбуке.

    Модем GSM, скорее всего, будет внешним устройством, подключенным через USB или последовательный кабель.

    GSM-модем — это универсальное устройство связи, как и его проводные предшественники, но, поскольку услуга предоставляется по подписке, в нем должна быть установлена ​​SIM-карта. Эта карта подключает модем к соответствующему провайдеру и идентифицирует пользователя устройства в сети оператора. Таким образом, модем GSM работает точно так же, как сотовый телефон; на самом деле, многие сотовые телефоны также используют SIM-карты для той же цели. Поскольку SIM-карта фактически содержит все данные о подписке, членстве и пользователе, эти карты обычно взаимозаменяемы между модемами GSM и мобильными телефонами GSM.

    Подобно тому, как модемы коммутируемого доступа преобразовывают аналоговые сигналы в цифровые и обратно, модемы GSM преобразуют цифровые данные в сообщения службы коротких сообщений (SMS) для отправки и получения сообщений по беспроводной сети. SMS-сообщения представляют собой небольшие пакеты данных, которые отправляются и принимаются подобно пакетам данных в модемах с коммутируемым доступом.

    Многие смартфоны третьего поколения (3G) и четвертого поколения (4G) используют технологию GSM, поэтому они могут выступать в качестве беспроводных точек доступа для компьютеров. Они могут быть подключены к компьютеру с помощью USB-кабеля, беспроводным способом через широкополосную сеть (Wi-Fi) или через Bluetooth®. Это позволяет пользователям получать доступ в Интернет с помощью своего смартфона, работающего в качестве GSM-модема, а не традиционного соединения Wi-Fi. Для многих пользователей, у которых на смартфоне установлен безлимитный тарифный план, это решение обходится дешевле, чем плата за отдельное подключение к Интернету, плата за подключение или членство в общедоступных точках доступа Wi-Fi.

    Акустические соединители, которые отправляют и получают компьютерные данные по телефонным линиям, предшествовали современным модемным технологиям.

    Вам также может понравиться

    Рекомендуется

    Создайте систему IVR для автоматических телефонных звонков и отправки сообщений с помощью Raspberry Pi и SIM800L.

    Это в сочетании с гибкостью Python может помочь нам разработать множество небольших гаджетов, способных решать повседневные проблемы. Недавно мне нужно было построить Система IVR с использованием Raspberry Pi . По сути, мне приходится совершать телефонные звонки и отправлять сообщения с помощью Raspberry Pi, и когда получатель принимает вызов, я должен воспроизводить предварительно записанный звук и получать входные данные DTMF в качестве обратной связи. Ранее мы создали проект Call and Text на основе Raspberry Pi, а также автоответчик для автоматических вызовов, вы также можете проверить их, если интересно.

    Здесь нет ничего сложного (по крайней мере, я так думал), поэтому я углубился в это. После долгих часов просмотра это были мои выводы

    Почему модуль GSM? Почему бы не совершать телефонные звонки напрямую через API?

    Вскоре я понял, что телефонные звонки с Raspberry Pi с использованием API могут стать очень дорогими в долгосрочной перспективе. Существует множество поставщиков услуг, таких как Twilio, Nexmo, Plivo и т. д., которые помогут вам легко совершать телефонные звонки с помощью Python и Pi. Эти услуги великолепны, но здесь есть две основные проблемы: во-первых, это стоимость, все эти платформы берут с вас поминутную оплату (от 0,03 до 0,05 долларов США), и вы должны платить отдельно за сообщение и входящие звонки. Это может показаться небольшим числом, но делайте более 100 звонков в день, и вскоре сумма увеличится.

    Вторая проблема заключается в том, что номер телефона, с которого мы делаем эти звонки, также должен приобретаться и поддерживаться отдельно. Опять же, эти номера являются виртуальными, поэтому у вас нет возможности использовать существующий номер, и в зависимости от вашего местоположения вам, возможно, придется доплатить за получение номера, принадлежащего вашей стране.

    Какой самый дешевый способ совершать телефонные звонки с помощью Raspberry Pi?

    Изучив тарифные планы всех услуг телефонных звонков на основе API, стало совершенно ясно, что использование GSM-модуля, такого как SIM800L, с Pi и совершение телефонных звонков с помощью таких сетевых служб, как Airtel или Jio, безусловно, является наиболее рентабельным. путь. Итак, в этом проекте нас будет связывает SIM800L с Raspberry Pi , и с его помощью мы будем совершать автоматические телефонные звонки и отправлять автоматические сообщения.

    Какой модуль GSM лучше всего использовать с Raspberry Pi для совершения вызовов IVR?

    На фоне повального увлечения 5G и IoT на рынке появилось много новых крутых GSM-модулей, которые могут работать с сетями 5G с очень низким энергопотреблением. Но моя идея заключалась в том, чтобы использовать что-то, что очень популярно и легко доступно в местном магазине товаров для хобби. Итак, я решил попробовать Ai-thinker A9.и популярный SIM800L. GSM-модуль Ai-thinker A9 работал без каких-либо проблем при первом включении и работал без сбоев даже при питании только от USB-порта моего ноутбука. Но самая большая проблема заключалась в том, что GSM-модуль Ai Thinker A9 не поддерживает обнаружение DTMF, а также не очень хорошо работал встроенный аудиовход. Итак, мне пришлось перейти на GSM-модуль SIM800L , который является энергоемким зверем, но просто дайте ему достаточно энергии, и он отлично работает для этого приложения. Он поддерживает встроенный звук для автоматического воспроизведения голоса, а также поддерживает встроенное обнаружение DTMF, поэтому нет необходимости в дополнительном оборудовании DTMF для определения того, какие клавиши нажимает клиент. Опять же, основным недостатком этого модуля является то, что он требует большой мощности, мы обсудим это позже.

    Какую SIM-карту можно использовать для GSM-модуля SIM800L в Индии?

    SIM800L поддерживает только сети 2G и не может работать в сетях 3G или 4G. Я пишу это в 2021 году из Индии, и здесь не так много вариантов 2G, кроме Airtel и BSNL. Итак, просто купите или используйте существующую SIM-карту Airtel, и все будет в порядке. Я купил новую SIM-карту Airtel и использовал ее с SIM800L после ее активации с помощью мобильного телефона.

    Материалы, необходимые для сборки нашей системы Raspberry Pi IVR

    Теперь, когда мы знаем, что нам нужно построить, давайте рассмотрим необходимые материалы.

    • Raspberry Pi (2, 3 или 4) с последней версией Buster
    • GSM-модуль SIM800L
    • SIM-карта 2G (Airtel)
    • Вспомогательный кабель
    • Модуль понижающего преобразователя LM2596
    • Преобразователь USB в TTL
    • Адаптер 12 В 2 А
    • Перфорированная доска
    • Палочки Берга
    • Соединительные провода
    • Набор для пайки

    Примечание: Система IVR, которую мы здесь создаем, нуждается только во внешнем оборудовании для выполнения кода Python и обеспечения вывода звука. Внешним оборудованием в этом проекте является Raspberry Pi, но вы также можете использовать для этого компьютер.

    Принципиальная схема построения системы IVR с использованием SIM800L

    Полная схема построения системы вызовов и обмена сообщениями на основе Raspberry Pi показана ниже. Как видите, соединения относительно просты.

    Питание модуля SIM800L: Самое важное, на что следует обратить внимание, это способ питания модуля SIM800L. Модуль SIM800L работал от 3,7 В до 4,2 В (предназначен для литий-полимерных аккумуляторов). Идеальное рабочее напряжение составляет около 4 В. Мы использовали понижающий преобразователь LM2596 для преобразования входного напряжения 12 В 2 А от адаптера в 4 В в соответствии с требованиями модуля SIM800L. Следует позаботиться о том, чтобы провода, соединяющие понижающий модуль с SIM800L, были толстыми и короткими, чтобы легко пропускать большой ток. Если ваши соединения питания не выполнены надлежащим образом, модуль перезагрузится при включении питания и будет выбрасывать мусор, оцененный по последовательной связи. Итак, убедитесь, что модуль SIM800L питается от надлежащего адаптера 12 В 2 А, а провода достаточно толстые, чтобы пропускать большой ток, не оказывая большого сопротивления. Если вы столкнулись с какой-либо проблемой, подключите полностью заряженную литий-полимерную батарею напрямую к контактам Vcc и Gnd модуля SIM800L, это точно решит проблемы с питанием.

    Последовательная связь между SIM800L и Raspberry Pi: Если вы следили за нашими предыдущими проектами на основе GSM, вы уже должны знать, что мы должны общаться с модулем SIM800L с помощью «AT-команд». AT-команды можно использовать для совершения/приема вызовов, отправки/чтения сообщений, обнаружения нажатия клавиш и многого другого. В этом проекте мы будем использовать Python от Raspberry Pi для отправки этих AT-команд на модуль GSM SIM800L. Для этого мы использовали преобразователь USB в TTL для подключения контактов Rx и TX модуля SIM800L к USB-порту Raspberry Pi.

    Аудиовход для модуля SIM800L от Raspberry Pi: Модуль SIM800L поддерживает ввод микрофона через контакты MIC+ и MIC- на модуле. После совершения вызова любой аудиовход, подаваемый на эти контакты, будет воспроизводиться на телефоне получателя вызова. Однако на самом деле эти контакты предназначены для подключения микрофона, и в нашем случае нам нужно воспроизвести предварительно записанный голос с Raspberry. Аудиовыход от Pi через разъем 3,5 мм называется линейным аудио, и нам нужно преобразовать его в звук уровня микрофона, чтобы иметь возможность принимать его на модуле GSM. Теперь вы можете построить схему преобразователя линии в микрофон, чтобы сделать это профессионально, но я просто соединил их напрямую и уменьшил уровень громкости на Pi всего до 2 пунктов. У меня так работает без проблем.

    Я построил полную схему на специальной плате и убедился, что силовые соединения имеют достаточное количество проводов для обеспечения связи с низким сопротивлением. Моя плата при пайке выглядит так.

    Важно: LM2596 — это переменный понижающий преобразователь, поэтому перед его использованием убедитесь, что выходное напряжение установлено на 4 В с помощью встроенного подстроечного резистора. Все, что превышает 4,2 В, может навсегда убить модуль SIM800L.

    Как только вы доберетесь сюда, просто включите плату и вставьте SIM-карту. Еще раз убедитесь, что вы правильно вставили SIM-карту и правильно установили антенну. Если все сделано правильно, вы должны заметить, что встроенный светодиод на плате SIM800L мигает каждые 3 секунды. Это означает, что модуль SIM800L может настроить сеть с нашей SIM-картой.

    Это гарантирует, что наша цепь питания работает правильно. Теперь мы можем подключить плату без Raspberry Pi и начать писать наш скрипт Python.

    Код Raspberry Pi Python для совершения звонков и отправки SMS с помощью модуля SIM800L

    Полный код Python для системы Raspberry Pi IVR можно найти внизу этой страницы. Код относительно большой, и поэтому невозможно объяснить каждый шаг. Тем не менее, код снабжен комментариями и методами, которые легко читать и понимать. Код вместе с аудиофайлами также можно скачать по ссылке ниже.

    Код Python для системы Raspberry Pi IVRS

    Запускаем программу, импортируя необходимые заголовочные файлы. Мы использовали последовательный пакет для обеспечения последовательной связи между Pi и SIM800L, пакет pygame используется для воспроизведения музыки, в нашем случае для воспроизведения аудиофайлов. Кроме того, у нас есть время для создания задержек. Все три пакета предустановлены в Buster OS, так что ничего нового устанавливать не нужно.

    импортировать серийный номер # для последовательной связи с GSM SIM800L
    время импорта
    import pygame #to play music

    def SIM800 (Command): Эта функция используется для отправки AT-команды с PI на SIM800L и получения ответа на эту AT-команду. Все AT-команды, отправляемые на SIM800L, должны заканчиваться на « \r\n » и должны быть закодированы в ASCII. Эта функция добавляет ко всем нашим AT-командам «\r\n» и кодирует их в форму ASCII перед отправкой на SIM800L. Затем он также считывает ответ и декодирует значения ASCII, чтобы мы могли использовать их в нашей программе.

    # Говорите с SIM800 -> возвращает AT-команду в качестве ответа
    def SIM800 (команда):
        AT_command = команда + "\r\n"
        ser.write(str(AT_command).encode('ascii'))
        время сна(1)
        если ser.inWaiting() > 0:
            echo = ser. readline() # тратить эхо впустую
            response_byte = ser.readline()
            response_str = response_byte.decode('ascii')
            возврат (response_str)
        еще:
            return ("ОШИБКА")

    def wait_for_SIM800(): Эта функция также очень похожа на описанную выше функцию, но она не отправляет никакого значения на SIM800, она просто ждет, пока SIM800L ответит чем-то. Когда он получает ответ, он возвращает его как результат.

    # проверяет, говорит ли SIM800L, и возвращает его в качестве ответа
    определение ожидания_для_SIM800():
        echo = ser.readline() # тратить эхо
        response_byte = ser.readline()
        response_str = response_byte.decode('ascii')
        return (response_str)

    def Init_GSM(): Функция инициализации GSM подготавливает модуль GSM к работе с IVR. Сначала он проверяет модуль, отправляя «AT» и ожидая «OK», а затем отправляет некоторые определенные AT-команды, чтобы перевести модуль GSM в режим обмена сообщениями и режим приемника DTMF. Кроме того, он также отключает все уведомления, чтобы нас не беспокоили уведомления о текстовых сообщениях во время звонка.

    # Проверяет статус SIM800L и соединяется с ShopifyAPI
    определение Init_GSM():
        если "ОК" в SIM800("AT"):
            если ("ОК" в (SIM800("AT+CLCC=1"))) и ("ОК" в (SIM800("AT+DDET=1"))) и ("ОК" в (SIM800("AT+ CNMI =0,0,0,0,0"))) и ("ОК" в (SIM800("AT+CMGF=1"))) и ("ОК" в (SIM800("AT+CSMP=17,167, 0,0"))): # включить DTMF/отключить уведомления
                print("Модуль SIM800 -> Активен и готов")
        еще:
            print("------->ОШИБКА -> Модуль SIM800 не найден")


    def play_wav (file_name): Следующая функция используется для воспроизведения файлов wav после ответа на вызов. Мы сохранили предварительно записанные wav-файлов типа , « intro.wav », « confirm.wav », « cancel.wav » и т. д. Мы должны воспроизвести каждый из этих файлов на основе ответа клавиатуры. от пользователя. Эту функцию play_wav можно использовать для воспроизведения любого wav-файла по нашему выбору. Убедитесь, что эти wav-файлов сохранены в том же каталоге, что и ваш код Python.

    #проигрывает указанный wav-файл #8000Mhz mono audio WAV лучше всего работает на SIM800L
    защита play_wav (имя_файла):
        pygame.mixer.init (8000)
        pygame.mixer.music.load(имя_файла)
        pygame.mixer.music.play()
        #в то время как pygame.mixer.music.get_busy() == True:
            #continue

    def Call_response_for (номер_телефона): Это самая важная функция в программе. Он получает номер phone_number, на который должен быть сделан вызов, и предоставляет ответ на этот вызов. Ответ может быть любым, например, NOT_REACHABLE, CALL_REJECTED, CONFIRMED, CANCELED и т. д. Функция использует AT-команды для совершения вызова на заданный номер телефона и воспроизводит записанный голос. Затем он проверяет ответ DTMF от вызывающего абонента и на основе ответа воспроизводит соответствующий записанный голос и, наконец, сообщает нам, что выбрал вызывающий абонент. Если вызывающий абонент отклонил вызов или был недоступен, функция также предоставит это в качестве ответа.

    # Выполняет вызов на заданный номер и возвращает NONE, NOT_REACHABLE, CALL_REJECTED, REJECTED_AFTER_ANSWERING, REQ_CALLBACK, CANCELED, CONFIRMED
    def Call_response_for (номер_телефона):
        AT_call = "ATD" + номер_телефона + ";"
        ответ = "НЕТ"
        время сна(1)
        ser.flushInput() # очистить последовательные данные в буфере, если они есть
        если ("ОК" в (SIM800(AT_call))) и (",2," в (wait_for_SIM800())) и (",3," в (wait_for_SIM800())):
            print("ЗВОНИТ...->", номер_телефона)
            call_status = ожидание_для_SIM800()
            если "1,0,0,0,0" в call_status:
                print("**ОТВЕТ**")
                ser.flushInput()
                play_wav("intro.wav")
                время сна (0,5)
                dtmf_response = "начать заново"
                в то время как dtmf_response == "start_over":
                    play_wav("press_request.wav")
                    время сна(1)
                    dtmf_response = ожидание_для_SIM800()
                    если "+DTMF: 1" в dtmf_response:
                        play_wav("подтверждено. wav")
                        ответ = "ПОДТВЕРЖДЕНО"
                        зависание = SIM800("ATH")
                        ломать
                    если "+DTMF: 2" в dtmf_response:
                        play_wav("отменено.wav")
                        ответ = "ОТМЕНЕН"
                        зависание = SIM800("ATH")
                        ломать
                    если "+DTMF: 9" в dtmf_response:
                        play_wav("callback_response.wav")
                        ответ = "REQ_CALLBACK"
                        зависание = SIM800("ATH")
                        ломать
                    если "+DTMF: 0" в dtmf_response:
                        dtmf_response = "начать заново"
                        Продолжать
                    если "+DTMF: " в dtmf_response:
                        play_wav("invalid_input.wav")
                        dtmf_response = "начать заново"
                        Продолжать
                    еще:
                        ответ = "REJECTED_AFTER_ANSWERING"
                        ломать
            еще:
                #print("ОТКЛОНЕН")
                ответ = "CALL_REJECTED"
                зависание = SIM800("ATH")
                время сна(1)
                #ser. flushInput()
        еще:
            #print("НЕ_ДОСТУПНО")
            ответ = "НЕ_ДОСТУПНО"
            зависание = SIM800("ATH")
            время сна(1)
            #ser.flushInput()
        ser.flushInput()
        возврат (ответ)

    def send_message (сообщение, получатель ): Помимо совершения звонков и получения ответа, эта программа также позволяет нам отправлять сообщения, функция send_message используется именно для этого. Он получает сообщение и номер телефона получателя и отправляет сообщение.

    # Получает сообщение и номер телефона и отправляет это сообщение на этот номер телефона
    def send_message (сообщение, получатель):
        ser.write(b'AT+CMGS="' + получатель.encode() + b'"\r')
        время сна (0,5)
        ser.write(message.encode() + b"\r")
        время сна (0,5)
        ser.write(байты([26]))
        время сна (0,5)
        print("Сообщение отправлено клиенту")
        время сна(2)
        ser.flushInput() # очистить последовательные данные в буфере, если они есть

    def incoming_call(): Последняя функция, которую я сделал для этого проекта, — определение номера вызывающего абонента при входящем звонке. Поскольку эта SIM-карта будет звонить новым людям, некоторые могут попытаться перезвонить на этот номер. В этом случае эту функцию можно использовать для проверки того, с какого номера мы получаем входящий вызов, а затем отправить сообщение или перезвонить им по мере необходимости.

    определение incoming_call():
        while ser.in_waiting: #если у меня что-то есть в последовательном мониторе
            print ("%%Wait что-то есть в буфере")
            ser.flushInput()
            response = SIM800("ATH") # обрезать входящий вызов
            если "+CLCC" в ответ:
                cus_phone = ответ[21:31]
                print("%%Обнаружение входящего телефонного звонка от ->", cus_phone)
                возврат (cus_phone)
            еще:
                print("Нет, это что-то другое")
                вернуть "0"
        вернуть "0"

    Теперь, когда все функции определены, пришло время написать основной код, в котором мы будем использовать все эти функции, чтобы сделать что-то красивое. Теперь в демонстрационных целях я просто жестко закодирую имя клиента и номер телефона клиента, но вы можете получить их из вызова API Shopify или прочитать из электронной таблицы по мере необходимости. Я ввожу имя клиента как «AISHA» и номер как «9877XXXXXX» для тестирования

    .
    cus_name = "Аиша"
    cus_phone = "968837XXXX"

    Внутри основного бесконечного цикла while мы начнем последовательную связь в 9Скорость 600 бод с тайм-аутом 15 секунд. Теперь некоторые модули SIM800L могут работать с разными скоростями передачи данных, убедитесь, что вы ввели правильный каталог COM и скорость передачи данных.

    # Определение COM для Windows -> Должно измениться для Pi
    ser = serial.Serial("/dev/ttyUSB0", baudrate=9600, timeout=15) # тайм-аут влияет на продолжительность вызова и ожидание ответа в настоящее время 30 секунд
    print("Установлена ​​связь с", ser.name)

    Далее мы делаем телефонный звонок и получаем требуемый ответ от клиента, затем на основании ответа мы отправляем клиенту сообщение. Например, если ответ будет подтвержден, мы отправим сообщение об этом, аналогичным образом, мы можем изменить сообщение для другого ответа от клиента.

    print("_____________________ IVR START___________________")
    response = Call_response_for(cus_phone) #позвонить и получить ответ от клиента
    print("Ответ от клиента => ", ответ)
    если ответ == "ПОДТВЕРЖДЕНО":
    text_message = "Привет " + cus_name + ".  Ваше бронирование подтверждено. Спасибо. -Circuitdigest"
    send_message(text_message, cus_phone)
    if response == "CANCELED":  # если ответ был на отмену
    text_message = "Привет " + cus_name + ". Сожалеем, что вы решили отменить бронирование. Если вы отменили по ошибке, пожалуйста, свяжитесь с нами по телефону. -Circuitdigest"
    send_message(text_message, cus_phone)
    if ((response == "CALL_REJECTED") или (response == "REJECTED_AFTER_ANSWERING")):  # если ответ был отклонен
    text_message = "Привет " + cus_name + ". Мы из Circuitdigest.com пытались связаться с вами, чтобы подтвердить ваше бронирование. Через несколько минут вы получите еще один звонок, мы просим вас ответить на него. Спасибо"
    send_message(text_message, cus_phone)
    print("_____________________IVR КОНЕЦ___________________")


    Тестирование нашей системы Pi IVR

    Полную работу можно увидеть в видео внизу этой страницы. Просто убедитесь, что соединения выполнены правильно, и включите плату модуля Raspberry Pi и GSM.

    Перед запуском программы убедитесь, что в коде указан правильный COM-порт, в моем случае это был « /dev/ttyUSB0 ». Затем убедитесь, что для звука установлено гнездо AV, щелкнув правой кнопкой мыши значок динамика, а также убедитесь, что громкость звука установлена ​​на низком уровне.

    На следующем шаге просто измените номер телефона и имя клиента по вашему выбору или настройте программу, чтобы получить номер и имя из Excel или облачного API, и наш автоматический IVR готов к действию.

    Программа будет звонить на указанный номер и получать DTMF ответ от получателя. Он также будет воспроизводить соответствующие аудиофайлы и отправлять текстовые сообщения на основе ответа, данного получателем. Несколько шаблонных сообщений, полученных моим телефоном, показаны ниже.

    Вы можете легко изменить звуковые файлы и сообщения в соответствии с требованиями вашего приложения. Надеюсь, вам понравился проект и вы узнали что-то полезное. Полная работа этого проекта демонстрируется в видео, прикрепленном ниже. Если у вас есть какие-либо вопросы, пожалуйста, оставьте их в разделе комментариев ниже или используйте форумы.

    Что такое GSM-модуль?

    Вопрос задан: г-ном Джейси Уилкинсоном младшим

    Оценка: 4,3/5 (10 голосов)

    Модем GSM или модуль GSM — это аппаратное устройство, использующее технологию мобильного телефона GSM для обеспечения канала передачи данных в удаленную сеть. С точки зрения сети мобильных телефонов они практически идентичны обычным мобильным телефонам, включая необходимость наличия SIM-карты для идентификации себя в сети.

    Для чего нужен модуль GSM?

    Индивидуальный модуль глобальной системы мобильной связи (GSM) предназначен для беспроводного мониторинга радиации с помощью службы коротких сообщений (SMS) . Этот модуль может получать последовательные данные от устройств радиационного контроля, таких как дозиметр или монитор зоны, и передавать данные в виде текстовых SMS-сообщений на хост-сервер.

    Что означает модуль GSM?

    GSM — модем мобильной связи; расшифровывается как глобальная система мобильной связи (GSM). … GSM — это открытая цифровая технология сотовой связи, используемая для передачи голоса и данных по мобильному телефону в диапазонах частот 850 МГц, 900 МГц, 1800 МГц и 1900 МГц.

    Что такое полная форма модуля GSM?

    Глобальная система мобильной связи (GSM) — это стандарт, разработанный Европейским институтом стандартов телекоммуникаций (ETSI) для описания протоколов цифровых сотовых сетей второго поколения (2G), используемых мобильными устройствами, такими как мобильные телефоны и планшеты. .

    Что такое модуль GSM для Arduino?

    GSM-модуль в основном представляет собой GSM-модем (например, SIM 900), подключенный к печатной плате с различными типами выходов, взятых с платы, например, TTL-выход (для Arduino, 8051 и других микроконтроллеров) и RS232-выход для прямого взаимодействия с ПК (персональный компьютер).

    Мобильная связь 4 — Что такое GSM? (ГЛОБАЛЬНАЯ система для мобильных устройств)

    Найдено 25 связанных вопросов

    Что такое модуль GSM и как он работает?

    GSM-модем или GSM-модуль — это аппаратное устройство, использующее технологию мобильного телефона GSM для обеспечения канала передачи данных в удаленную сеть . С точки зрения сети мобильных телефонов они практически идентичны обычным мобильным телефонам, включая необходимость наличия SIM-карты для идентификации себя в сети.

    Может ли модуль GSM подключиться к Интернету?

    Благодаря защитному экрану GSM можно также использовать передачу данных для доступа в Интернет . Подобно библиотекам Ethernet и WiFi, библиотека GSM позволяет Arduino действовать как клиент или сервер, используя HTTP-вызовы для отправки и получения веб-страниц.

    GSM все еще используется?

    В США Verizon, US Cellular и старая сеть Sprint (теперь принадлежащая T-Mobile) используют CDMA. AT&T и T-Mobile используют GSM. Большая часть остального мира использует GSM .

    Каковы недостатки GSM?

    Ниже перечислены некоторые недостатки GSM:

    • Электронные помехи. Поскольку GSM использует технологию передачи импульсов, известно, что она создает помехи для электроники, такой как слуховые аппараты. …
    • Задержка полосы пропускания. …
    • Ограниченная скорость передачи данных. …
    • Повторители.

    Как подключиться к GSM?

    Чтобы установить и настроить мобильное подключение для устройства на основе GSM:

    1. Получите учетную запись у выбранного вами оператора связи. …
    2. Установите SIM-карту в устройство. …
    3. Включите устройство.
    4. Перейдите на страницу мобильного подключения. …
    5. В разделе «Текущие настройки» введите параметры подключения для сотового модема в устройстве.

    Какие существуют типы GSM?

    Сеть GSM разделена на три основные системы: система коммутации (SS), система базовых станций (BSS) и система эксплуатации и поддержки (OSS) .

    Что такое номер GSM?

    GSM расшифровывается как Global System for Mobile Communications и является сетевым стандартом для большей части мира. Из четырех основных операторов связи в США T-Mobile и AT&T используют технологию GSM. … Вставьте карту в новый телефон, и ваш номер телефона и контакты останутся с вами.

    Что такое вызов GSM?

    Во время вызова GSM, речь преобразуется из аналоговых звуковых волн в цифровые данные самим телефоном и передается по сети мобильной связи цифровыми средствами. (Хотя более старые части фиксированной телефонной сети общего пользования могут использовать аналоговую передачу.)

    Требуется ли для модуля GSM SIM-карта?

    Общие сведения о модемах

    Модем GSM/GPRS — это класс беспроводных модемов, предназначенный для связи в сетях GSM и GPRS. Требуется SIM-карта (модуль идентификации абонента), как и в мобильных телефонах, для активации связи с сетью .

    Как работает GSM?

    Работа: GSM представляет собой комбинацию TDMA (множественный доступ с временным разделением), FDMA (множественный доступ с частотным разделением) и скачкообразной перестройки частоты . Первоначально GSM использует две полосы частот шириной 25 МГц: полоса частот от 890 до 915 МГц для восходящей линии связи и частота от 935 до 960 МГц для нисходящей линии связи. Позже были добавлены два диапазона 75 МГц.

    Что такое GSM и почему это важно?

    GSM был разработан с использованием цифровых технологий. Он может передавать данные со скоростью от 64 кбит/с до 120 Мбит/с. В настоящее время GSM поддерживает более одного миллиарда абонентов мобильной связи в более чем 210 странах мира. GSM предоставляет базовые и расширенные услуги передачи голоса и данных, включая услугу роуминга .

    Как осуществляется передача обслуживания GSM?

    Процесс передачи обслуживания GSM

    1. Старая и новая BTS синхронизированы: в этом случае мобильному телефону сообщаются сведения о новом физическом канале в соседней соте, и он передается напрямую. …
    2. Смещение времени между синхронизированными старой и новой BTS: В некоторых случаях может быть смещение времени между старой и новой BTS.

    Почему GSM так важен?

    Самым очевидным преимуществом GSM является его широкое использование во всем мире . Согласно Gsmworld.com, GSM имеет согласованный спектр, а это означает, что даже если разные страны могут работать в разных диапазонах частот, пользователи могут беспрепятственно переключаться между сетями и сохранять один и тот же номер.

    Зачем нужен GSM модуль?

    Модуль GSM GPRS используется для обеспечения связи между микроконтроллером (или микропроцессором) и сетью GSM/GPRS . Здесь GSM означает глобальную систему мобильной связи, а GPRS означает общую службу пакетной радиосвязи.

    Как узнать, является ли телефон CDMA или GSM?

    Для пользователей Android: выберите «Настройки» ➤ «Система» ➤ «О телефоне». Нажмите «Статус», чтобы найти номер MEID , ESN или IMEI . Если у устройства есть номера MEID или ESN, это телефон CDMA.

    CDMA лучше, чем GSM?

    Сети CDMA допускают большее количество пользователей, т.е. их пропускная способность больше, чем у сетей GSM . Более того, CDMA — это инфраструктура, на которой базируются все сети 3G — как для операторов GSM, так и для CDMA. … По мере развития технологии мобильных сетей разделение CDMA и GSM становится менее актуальным.

    Какой диапазон GSM?

    Диапазон частот восходящей линии связи, указанный для GSM, составляет 933 — 960 МГц (только базовый диапазон 900 МГц). Диапазон частот нисходящего канала 890–915 МГц (только базовый диапазон 900 МГц).

    Как GSM подключается к Интернету?

    Выполните соединения, как показано на рисунке выше. Обеспечьте отдельный источник питания (5 В 1 А) для модема GSM для правильной работы, так как он потребляет большой ток. Вставьте активированную SIM-карту 2G карта с рабочим подключением для передачи данных и включите модули. Регистрация SIM-карты в сети займет несколько секунд.

    Можно ли использовать модуль GSM в качестве GPS?

    В этом проекте используется только одно устройство GPS , а двусторонняя связь достигается с помощью модема GSM. GSM-модем с SIM-картой 2G используется для связи между устройством и мобильным телефоном. … Вы также можете сделать этот проект, используя GPS-модуль Neo-6M и GSM-модуль SIM 800/900 с платой Arduino UNO.

    Как передать данные с помощью модуля GSM?

    Модуль SIM900A GSM/GPS к Arduino:

    1. Контакт Rx модуля к контакту D3 Arduino.
    2. Контакт Tx модуля к контакту D2 Arduino.
    3. Подключите внешний источник постоянного тока 5 В к клеммам Vcc и Gnd модуля.
    4. Соедините контакт заземления модуля с контактом заземления Arduino.

    Аналогичные вопросы

    • 17Для модуля управления силовым агрегатом?
    • 20Можно ли перепрограммировать бывший в употреблении модуль управления кузовным оборудованием?
    • 43Какой модуль управляет процессором?
    • 27Сколько модулей в питоне?
    • 42Нужно ли программировать модуль управления коробкой передач?
    • 34Где модуль абс?
    • 41Кто модули в области гигиены труда?
    • 35 Где находится модуль управления силовым агрегатом?
    • 26Когда появился командный модуль «Аполлон»?
    • 31Что такое модуль os в python?

    Реклама

    Популярные вопросы

    • 29Следует ли восстановить бамианские будды?
    • 40Что это такое, когда хочется мочиться?
    • 34Кто самый богатый трейдер форекс?
    • 36Является ли roederer Estate brut шампанским?
    • 24Должны ли пальпироваться подмышечные лимфатические узлы?
    • 22Вызывает ли сахар диабет?
    • 33Какой скот разводят в Техасе?
    • 18Откажется ли мама-кошка от больного котенка?
    • 42Могут ли озерные грузовые суда ходить по океану?
    • 39Беседка — это настоящее место?

    ✅ Как отправлять и получать SMS между модулем GSM и мобильным телефоном

    Как отправлять и получать SMS с помощью автоматизации Raspberry Pi

    SMS между модулем GSM и мобильным телефоном, работающим с модулем SIM7600E 4G HAT и платой Raspberry Pi

    19 мая 2021 г. по

    Boot & Work Corp. SL, Фернандес Керальт Мартинес

    Введение

    В этом посте вы узнаете больше о SIM7600E-H 4G HAT для промышленного контроллера ПЛК Raspberry Pi , LTE Cat-4 4G/3G/2G, GNSS, для Европы, Юго-Восточной Азии, Западной Азии и Африки, а также о вас собираемся протестировать.

    Для тестирования вы отправите SMS со своего 10-дюймового панельного ПК Toucherry Pi для мониторинга промышленной автоматизации с модулем SIM7600E 4G Hat на свой мобильный телефон.

    Ссылки по теме Подключение промышленного ПЛК Raspberry к Wi-Fi

    Читать


    ПЛК Raspberry

    Семейные продукты

    См.


    Как

    Программировать ПЛК Raspberry Входы прерываний с помощью Python

    Читать


    Основы около

    Raspberry Pi Analog Oputs

    Читать


    Touchberry Pi

    Family Products

    См.


    . Соединения между платой Raspberry Pi и модулем SIM7600E-H 4G Hat

    В этом случае вы можете увидеть Raspberry Pi 4 из ПЛК с открытым исходным кодом Raspberry Pi, подключенного к модулю SIM7600E-H 4G Hat через порт USB, как показано на рисунке:


    SIM7600E-H 4G HAT

    GPRS (Общая служба пакетной радиосвязи) — это расширение GSM, основанное на пакетной передаче, которое предлагает более эффективную услугу для передачи данных, особенно в случае доступа в Интернет.


    GSM (Глобальная система глобальной связи) — это система связи, наиболее широко используемая в мобильных телефонах, и ее первая функция — передача голоса. Однако он также позволяет передавать данные, такие как SMS или Интернет, с недостаточной скоростью.

      SIM7600E-H 4G HAT  – это многодиапазонный модуль LTE-TDD/LTE-FDD/HSPA+ и GSM/GPRS/EDGE типа SMT, который поддерживает LTE CAT1 со скоростью до 10 Мбит/с для передачи данных по нисходящему каналу. Он обладает мощными возможностями расширения с богатыми интерфейсами, включая UART, USB2.0, I2C, GPIO и т. д. Благодаря многочисленным возможностям приложений, таким как TCP/UDP/FTP/FTPS/HTTP/HTTPS/DNS, модуль обеспечивает большую гибкость и простоту интеграции для приложения клиентов, такие как проекты с открытым исходным кодом.

    Отправка SMS

    ---

    Команда AT+CMGF используется для указания модему GSM / GPRS работать в текстовом режиме SMS. Итак, вставьте SIM-карту в плату SIM7600X и начнем!


    Сначала убедитесь, что оборудование правильно подключено. Итак, подключитесь, откройте окно терминала и введите « sudo raspi-config »> Перейдите в «Параметры интерфейса»> «Последовательный порт»> «Отклонить оболочку входа в систему, чтобы она была доступна через последовательный порт»> «Принять аппаратное обеспечение последовательного порта».


    Теперь откройте последовательный порт, установив средство проверки:

     sudo apt update
     sudo apt install screen
     screen /dev/ttyUSB2 115200 (вы можете использовать USB0, USB1 или USB2)

    Попав в последовательный порт, Давайте отправим несколько команд:


    на Устройство распознает модуль SIM7600E

    OK Ответ

    AT+CFUN = 1

    AT+CFUN = 1

    AT+CFUN = 1

    AT+CFUN = 1

    AT+CFUN = 1

    0336  Set phone functionality

    OK                               Response

    AT+CMGF=1            Set the GSM modem in SMS Text Mode

    OK                              Response

    AT+CMGS=»+34666XXXX66″     < --     Добавить номер телефона

    > Введите текстовое сообщение     <-- 0335 Ctrl + z )

    OK Ответ

    Знайте больше о командах здесь>

    getiving здесь>
    getiving >
    getiving >
    . GPRS-модем. Его можно использовать для получения всех полученных сообщений, всех непрочитанных сообщений или всех прочитанных сообщений.

    Наконец, давайте установим модем GSM в текстовый режим SMS и прочитаем все полученные сообщения:

    AT+CMGF = 1 Установите модем GSM в текстовом режиме SMS

    OK Ответ

    AT+CMGL = «All»

    36669

    AT+CMGL = «All» 366669

    AT+CML + CMGL: 0, «REC READ», «+346XXXXXXX6», «», «21/05/21,12:32:09+08»

    ВЫСОКАЯ ТЕМПЕРАТУРА

    OK                                                                             Хотите узнать больше и научиться работать с GPRS на промышленном ПЛК Raspberry Pi?

    Читайте следующий пост.

    Читать >

    в Raspberry Pi для промышленности

    # GPRS GSM SIM7600E Sim800L TouchberryPi

    Найдите то, что ищете


    Поиск в нашем блоге

    org/Organization»>

    Boot & Work Corp. SL, Фернандес Керальт Мартинес

    19 мая, 2021

    Поделиться этой публикацией

    Наши блоги

    • Ардуино Промышленный
    • Промышленные новости Arduino и Raspberry Pi, Индустрия 4.0, Интернет вещей
    • Raspberry Pi для промышленности

    Архив

    — Все даты Сентябрь 2022 Июнь 2022 февраль 2022 январь 2022 Декабрь 2021 ноябрь 2021 Октябрь 2021 Сентябрь 2021 Август 2021 Июль 2021 Июнь 2021 Май 2021 апреля 2021 Маршировать 2021 февраль 2021 январь 2021 Октябрь 2020 Август 2020 Май 2020 апреля 2020 Август 2019Июль 2019 Май 2019 Маршировать 2019 январь 2019 Декабрь 2018

    ---

    Читать дальше

    Учебное пособие по Node-RED: как получить GPS-координаты с помощью виджета «Карты»

    GPS и GPRS Приложения TouchBerry Pi 10 и Node-RED

    Хотите быть в курсе?

    Подпишитесь на наш блог, чтобы быть в курсе последних новостей.

    Оставайтесь с нами

    Ищете свой идеальный программируемый логический контроллер?

    Взгляните на сравнение этого продукта с другими промышленными контроллерами на базе Arduino.

    Мы сравниваем входы, выходы, связь и другие функции с соответствующими брендами.

    Сравнение промышленных ПЛК >>>

    Хотите больше информации?

    Просто заполните форму!

    Фамилия

    Страна

    Афганистан Албания Алжир американское Самоа Андорра Ангола Ангилья Антарктида Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Багамы Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бермуды Бутан Боливия Бонайре, Синт-Эстатиус и Саба Босния и Герцеговина Ботсвана Остров Буве Бразилия Британская территория Индийского океана Бруней-Даруссалам Болгария Буркина-Фасо Бурунди Камбоджа Камерун Канада Кабо-Верде Каймановы острова Центрально-Африканская Республика Чад Чили Китай Остров Рождества Кокосовые (Килинг) острова Колумбия Коморы Конго Острова Кука Коста-Рика Хорватия Куба Кюрасао Кипр Чешская Республика Берег Слоновой Кости Демократическая Республика Конго Дания Джибути Доминика Доминиканская Респблика Эквадор Египет Эль Сальвадор Экваториальная Гвинея Эритрея Испания Эстония Эфиопия Фолклендские острова Фарерские острова Фиджи Филиппинцы Финляндия Франция Французская Гвиана Французская Полинезия Южные Французские Территории Габон Гамбия Грузия Германия Гана Гибралтар Греция Гренландия Гренада Гваделупа Гуам Гватемала Гернси Гвинея Гвинея-Бисау Гайана Гаити Остров Херд и острова Макдональдс Святой Престол (город-государство Ватикан) Гондурас Гонконг Венгрия Исландия Индия Индонезия Иран Ирак Ирландия Ислас Маршалл Остров Мэн Израиль Италия Ямайка Япония Джерси Иордания Казахстан Кения Кирибати Косово Кувейт Кыргызстан Лаос Латвия Ливан Лесото Либерия Ливия Лихтенштейн Литва Люксембург Макао Македония, бывшая югославская республика Мадагаскар Малави Малайзия Мальдивы Мали Мальта Мартиника Мавритания Маврикий Майотта Микронезия Молдова Монако Монголия Черногория Монтсеррат Марокко Мозамбик Мьянма Мексика Намибия Науру Непал Нидерланды Новая Каледония Новая Зеландия Никарагуа Нигер Нигерия Ниуэ Остров Норфолк Северная Корея Северные Марианские острова Норвегия Оман Пакистан Палау Панама Папуа — Новая Гвинея Парагвай Перу Острова Питкэрн Польша Португалия Пуэрто-Рико Катар Румыния Российская Федерация Руанда Реюньон Сен-Бартельми Остров Святой Елены, Вознесение и Тристан-да-Кунья Сент-Китс и Невис Сент-Люсия Сен-Мартен (французская часть) Сен-Пьер и Микелон Святой Винсент и Гренадины Самоа Сан-Марино Саудовская Аравия Сенегал Сербия Сейшелы Сьерра-Леоне Сингапур Синт-Мартен (голландская часть) Словакия Словения Соломоновы острова Сомали Южная Африка Южная Георгия и Южные Сандвичевы острова Южная Корея южный Судан Шри-Ланка Государство Палестина Судан Суринам Шпицберген и Ян-Майен Свазиленд Швеция Швейцария Сирия Сан-Томе и Принсипи Тайвань Таджикистан Танзания Таиланд Тимор-Лешти Идти Токелау Тонга Тринидад и Тобаго Тунис Турция Туркменистан острова Теркс и Кайкос Тувалу Малые отдаленные острова США Уганда Украина Объединенные Арабские Эмираты Соединенное Королевство Соединенные Штаты Уругвай Узбекистан Вануату Венесуэла Вьетнам Виргинские острова (Британия) Виргинские острова (США) Уоллис и Футуна Западная Сахара Волшебная страна Йемен Замбия Зимбабве этип Аландские острова

    Проект для

    Мониторинг

    Контроль

    Автоматизация

    Происхождение Из

    (*) Я прочитал и принимаю условия политики конфиденциальности

    Расскажи мне больше!

    Модули GSM

    Модули GSM

    Назад к удаленному обслуживанию

    «Вам нужна помощь?»

    Служба поддержки Conrad

    • 0043 50 90 70 — 2000

    Этот текст переведен автоматически.

    О модулях GSM

    Модули GSM практичны, универсальны и могут повысить безопасность. Они используются, среди прочего, для домашнего наблюдения за пациентами, в автомобилях или сельском хозяйстве. Полезную справочную информацию о том, как это работает и возможные варианты использования, см. в этом руководстве.

    • Приложения для модулей GSM

    • Как работает GSM

    • На что следует обратить внимание при покупке модулей GSM?

    • Наш практический совет: Отдельная антенна для GPS

    • Часто задаваемые вопросы о модулях GSM общепринятый во всем мире стандарт радиосвязи для цифровой телефонии. Это стандарт мобильных телефонов, который был введен в 1990 году. Модули со встроенными функциями GSM могут передавать данные, такие как измеренные значения или сработавший сигнал тревоги, по сети мобильной связи.

      Возможности практического применения разнообразны: хорошим примером является экстренный вызов GSM . Пациент носит передатчик на запястье или на ремне. В случае неотложной медицинской помощи заинтересованное лицо просто должно нажать большую кнопку на передатчике, чтобы вызвать помощь. Затем на один или несколько сохраненных телефонных номеров отправляется SMS-сообщение или электронное письмо, или, в зависимости от конфигурации, аварийная служба оповещается напрямую. Некоторые системы даже допускают прямую связь через передатчик со спасательным центром или встревоженным родственником в случае чрезвычайной ситуации. Кстати, подобная система также установлена ​​на многих автомобилях. В случае аварии встроенный модуль оповещает аварийную службу. В соединении с модуль GPS , также сообщается точное место аварии.

      Модули GSM также используются в технике безопасности. Если, например, в доме сработала сигнализация , модуль отправляет сообщение на сохраненный номер. Комбинация модуля GPS и GSM часто используется для мониторинга транспортных средств во флотах или судов . В таком случае текущее положение транспортных средств передается через регулярные промежутки времени через GSM. Модули GSM в сочетании с различными датчиками также предоставляют ценные услуги в промышленном секторе и являются используется, среди прочего, для контроля уровня или температуры. Так называемый Интернет вещей (IoT) также предлагает множество вариантов использования технологий.



      Как работает GSM

      Глобальная система мобильной связи (GSM) работает в Германии в диапазонах частот от 890 до 915 МГц, от 935 до 960 МГц, от 1710 до 1785 МГц и от 1805 до 1880 МГц. Используемый процесс преобразования является цифровым и имеет то преимущество, что менее чувствителен к помехам, чем аналоговый. Кроме того, он обеспечивает гораздо лучшее качество передачи голоса. GSM изначально разрабатывался для телефонии, поэтому максимально возможная скорость передачи данных составляет всего 90,6 кбит/с. Несмотря на эту очень низкую скорость, пропускная способность достаточна для периодической передачи данных, таких как отчет о местоположении GPS. Многие модули также предлагают возможность отправки данных через GPRS (Общая служба пакетной радиосвязи). Максимально достижимая скорость здесь составляет 54 кбит/с.

      Для использования модуля с технологией GSM обязательна SIM-карта с соответствующим тарифом. Все модули GSM имеют (аналоговые и цифровые) входы, которые могут сообщаться частично в зависимости друг от друга. Аналоговые входы позволяют записывать и сообщать результаты измерений, например, с датчика уровня. Некоторые входы имеют задержку включения, например, если необходимо активировать датчик проникновения. Соблюдайте максимальное входное напряжение на разных входах! Например, температурные входы допускают напряжение только до 2 В. Как и мобильный телефон, модуль, оснащенный модемом GSM, подключается к существующим радиоячейкам. Это единственный способ обеспечить надежное использование, например, в транспортных средствах.



      На что следует обратить внимание при покупке модулей GSM?

      Перед покупкой модуля с технологией GSM важно проверить прием в предполагаемом месте использования. Каков был результат вызова службы экстренной помощи на дом, если не было достаточного приема? Хотя есть модели, в которых антенна уже установлена ​​на заводе, ее достаточность зависит от индивидуальных местных условий. В некоторых случаях используется внешняя антенна GSM необходима для обеспечения безопасной работы. Убедитесь , что устройство, которое вы хотите подключить к GSM, совместимо с выбранным вами модулем. Не забудьте сохранить в модуле телефонные номера или адреса электронной почты, которые потребуются вам после успешной установки. Также обратите внимание, что существуют большие различия во входах и выходах модулей GSM в зависимости от типа и производителя.



      Наш практический совет: отдельная антенна для GPS

      Если вы хотите использовать GSM в сочетании с модулем GPS, обратите внимание, что обычной антенны GSM недостаточно. Для определения местоположения с помощью GPS вам понадобится специальная антенна.



      Часто задаваемые вопросы о модулях GSM

      Зачем мне покупать модуль GSM, где UMTS и LTE намного быстрее?

      Правда, кроме GSM, есть еще модули, которые включают в себя модем UMTS или LTE и, таким образом, достигают скорости до 384 кбит/с (UMTS) или 100 Мбит/с (LTE). Однако обсуждаемые здесь модули не предназначены для обычного доступа в Интернет, они лишь периодически передают данные (состояние GPS) или по запросу (экстренный вызов). Полоса пропускания UMTS (3G) или LTE (4G) в большинстве случаев будет слишком большой для этой цели. Здесь достаточно скорости сети GSM. Кроме того, модемы 3G или 4G значительно дороже модуля на базе GSM.

      Что такое GPS?

      Аббревиатура GPS расшифровывается как Global Positioning System и относится к спутниковой системе позиционирования. GPS, например, используется навигационными устройствами для точного позиционирования и расчета маршрута. GPS-приемник сейчас есть в каждом смартфоне и помогает определять точное положение.
