Какие основные параметры у транзисторов серии ГТ404. Для чего предназначены эти германиевые транзисторы. В чем особенности их конструкции и применения. Какие существуют разновидности ГТ404.

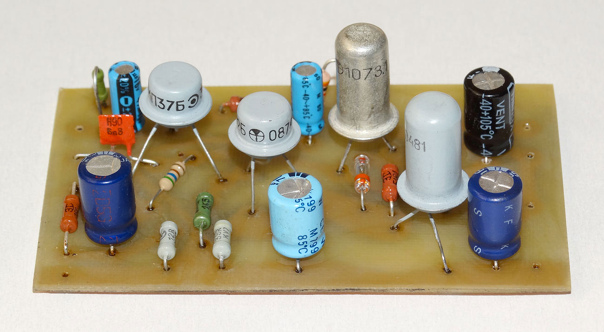

Назначение и область применения транзисторов ГТ404
Транзисторы серии ГТ404 представляют собой германиевые сплавные n-p-n усилительные низкочастотные маломощные транзисторы. Они разработаны специально для использования в выходных каскадах усилителей низкой частоты.
Основные области применения ГТ404:
- Бытовая радиоаппаратура
- Портативные радиоприемники
- Усилители звуковой частоты малой мощности
- Низкочастотные каскады радиопередатчиков
Данные транзисторы обладают хорошими усилительными свойствами в области низких частот, что делает их оптимальным выбором для аудиотехники. Как германиевые приборы, они имеют малое напряжение насыщения, что позволяет получить высокий КПД в однотактных выходных каскадах.
Конструктивные особенности транзисторов ГТ404
Транзисторы ГТ404 выпускались в металлостеклянном корпусе с гибкими выводами. Существовало два варианта исполнения корпуса:
- Вариант 1 — масса не более 5 грамм
- Вариант 2 — масса не более 2 грамм
Чем отличаются эти варианты корпусов? Вариант 1 имел больший размер и лучший теплоотвод, что позволяло рассеивать большую мощность. Вариант 2 был компактнее и легче, что было важно для портативной техники.
Выводы транзисторов гибкие, что упрощало монтаж. При этом рекомендовалось производить пайку и изгиб выводов на расстоянии не менее 3-5 мм от корпуса во избежание повреждения герметизации.
Основные электрические параметры ГТ404
Рассмотрим ключевые характеристики транзисторов серии ГТ404:
- Структура — n-p-n
- Материал — германий
- Максимальное напряжение коллектор-эмиттер:
- ГТ404А, ГТ404Б — 25 В
- ГТ404В, ГТ404Г — 40 В
- Максимальный ток коллектора — 0,5 А
- Максимальная рассеиваемая мощность коллектора:
- Вариант 1 корпуса — 0,6 Вт
- Вариант 2 корпуса — 0,3 Вт
- Статический коэффициент передачи тока:
- ГТ404А, ГТ404В — 30-80
- ГТ404Б, ГТ404Г — 60-150
- Граничная частота коэффициента передачи тока — не менее 1 МГц
- Обратный ток коллектора — не более 25 мкА
Как видим, транзисторы имели достаточно высокий коэффициент усиления по току и относительно низкое пробивное напряжение, что характерно для германиевых приборов того времени.
Разновидности транзисторов серии ГТ404
Семейство ГТ404 включало несколько модификаций с различными параметрами:
- ГТ404А — базовая модель с напряжением КЭ 25 В и h21э 30-80
- ГТ404Б — версия с повышенным коэффициентом усиления h21э 60-150
- ГТ404В — модель с повышенным напряжением КЭ 40 В
- ГТ404Г — высоковольтная версия с большим усилением
Какую модификацию выбрать? ГТ404А подходила для большинства типовых применений. ГТ404Б обеспечивала большее усиление. ГТ404В и ГТ404Г позволяли работать при более высоких напряжениях питания.
Особенности применения транзисторов ГТ404
При использовании транзисторов ГТ404 следует учитывать ряд важных моментов:
- Чувствительность к нагреву. Максимальная температура перехода составляла всего 85°C. Требовалось обеспечить хороший теплоотвод.
- Небольшой диапазон рабочих температур — от -40 до +55°C. Это ограничивало применение в экстремальных условиях.
- Высокие обратные токи, характерные для германиевых транзисторов. Необходимо было учитывать это при расчете схем.
- Низкое напряжение насыщения — около 0,3 В. Это позволяло получить высокий КПД в однотактных каскадах.
- Относительно низкая граничная частота — 1 МГц. Транзисторы подходили только для низкочастотных применений.
При правильном применении ГТ404 обеспечивали хорошие параметры усиления в области звуковых частот.
Сравнение ГТ404 с современными аналогами
Как соотносятся характеристики ГТ404 с современными транзисторами? Рассмотрим основные отличия:
- Напряжение КЭ: у ГТ404 максимум 40 В, современные транзисторы достигают сотен вольт
- Ток коллектора: 0,5 А у ГТ404, до десятков ампер у новых моделей
- Граничная частота: 1 МГц у ГТ404, сотни МГц и ГГц у современных
- Коэффициент усиления: до 150 у ГТ404, может достигать 1000 и более у новых
- Обратные токи: десятки мкА у ГТ404, наноамперы у кремниевых транзисторов
Очевидно, что по всем параметрам современные транзисторы значительно превосходят ГТ404. Однако в области звуковых частот характеристики ГТ404 все еще остаются вполне приемлемыми.
Преимущества и недостатки ГТ404
Подведем итог, рассмотрев основные плюсы и минусы транзисторов ГТ404:
Преимущества:
- Хорошие усилительные свойства на низких частотах
- Малое напряжение насыщения
- Высокий коэффициент усиления по току
- Простота применения в типовых схемах
- «Мягкая» характеристика ограничения
Недостатки:
- Низкая граничная частота
- Большие обратные токи
- Чувствительность к нагреву
- Узкий температурный диапазон
- Низкое пробивное напряжение
Несмотря на недостатки, в свое время ГТ404 были очень популярны благодаря доступности и хорошим параметрам усиления звуковых сигналов.
Транзисторы типа: ГТ404А, ГТ404Б, ГТ404В, ГТ404Г
Транзисторы германиевые сплавные n-p-n усилительные низкочастотные маломощные: ГТ404А, ГТ404Б, ГТ404В, ГТ404Г.
Предназначены для применения в выходных каскадах усилителей низкой частоты.
Выпускаются в металлостеклянном корпусе с гибкими выводами в двух вариантах.
Масса транзистора:
вариант 1 — не более 5 грамм;
вариант 2 — не более 2 грамм.
Чертеж транзистора ГТ404
Электрические параметры.
| Статический коэффициент передачи тока в схеме с общим эмиттером при UКБ=1 В, IЭ=3 мА | |
| ГТ404А, ГТ404В | 30-80 |
| ГТ404Б, ГТ404Г | 60-150 |
| Коэф. линейной Кл=(h21э при IЭ=3 мА)/(h21э при IЭ=300 мА) | 0,6-1,5 |
Граничная частота коэф. передачи тока в схеме с общим эмиттером при UКБ=1 В, IЭ=3 мА не мене |
1 МГц |
| Прямое падение напряжения на эмиттерном переходе |
0,3 В |
| Обр. ток коллектора при UКБ=10 В, обр. ток эмиттера при UБЭ=10 В не более | 25 мкА |
Предельные эксплуатационные данные.
| Постоянное напряжение коллектор-эмиттер при RБЭ=200 Ом | |
| ГТ404А, ГТ404Б | 25 В |
| ГТ404В, ГТ404Г | 40 В |
| Постоянный ток коллектора | 0,5 А |
| Постоянная рассеиваемая мощность коллектора при Т=25°С | |
| вариант 1 | 0,6 Вт |
| вариант 2 | 0,3 Вт |
| Температура перехода | 85°С |
| Тепловое сопротивление переход-среда | |
| вариант 1 | 0,1 К/мВт |
| вариант 2 | 0,15 К/мВт |
| Температура окружающей среды | от -40 до 55°С |
Примечания.
1. Максимально допустимая постоянная рассеиваемая мощность коллектора, мВт при Т=298÷328 К определяется по формуле:
PК макс=(358—Т)/RТ п-с.
2. Допускается производить соединения выводов транзисторов с элементами схемы на расстоянии не менее 5 мм от корпуса транзистора любым способом (пайка, сварка и т.п.) при условии соблюдения следующих требований за все время соединения температура в любой точке корпуса транзистора не должна превышать максимально допустимую температуру окружающей среды. Температура пайки не должна превышать 285°С.
Изгиб выводов должен производиться на расстоянии не менее 3 мм от корпуса транзистора. При включении транзистора в электрическую цепь вывод коллектора должен присоединяться последним и отключаться первым.
Транзистор ГТ404 — DataSheet
Перейти к содержимому
Цоколевка транзистор ГТ404
| Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
| Аналог | ГТ404А | — | АС176 | ||
| ГТ404Б | — | АС127, АС141В | |||
| ГТ404В | — | GD607 | |||
| ГТ404Г | — | АС181 | |||
| ГТ404Д | — | АС141В | |||
| ГТ404Е | — | 2SD127 | |||
| ГТ404Ж | — | 2SD128A | |||
| ГТ404И | — | 2SD128 | |||
| Структура | — | — | n-p-n | Вт | |
| Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | А | — | 0. 6 ; 0.3 | |
| Б | — | 0.6 ; 0.3 | |||
| В | — | 0.6 ; 0.3 | |||
| Г | — | 0.6 ; 0.3 | |||
| Д | — | 0.6 ; 0.3 | |||
| Е | — | 0.6 ; 0.3 | |||
| Ж | — | 0.6 ; 0.3 | |||
| И | — | 0.6 ; 0.3 | |||
| Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером | fгр, f*h31б, f**h31э, f***max | А | — | ≥1* | МГц |
| Б | — | ≥1* | |||
| В | — | ≥1* | |||
| Г | — | ≥1* | |||
| Д | — | ≥1* | |||
| Е | — | ≥1* | |||
| Ж | — | ≥1* | |||
| И | — | ≥1* | |||
| Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера | UКБО проб. , U*КЭR проб., U**КЭО проб. | А | 0.2 к | 25* | В |
| Б | 0.2 к | 25* | |||
| В | 0.2 к | 40* | |||
| Г | 0.2 к | 40* | |||
| Д | 0.2 к | 25* | |||
| Е | 0.2 к | 25* | |||
| Ж | 0.2 к | 40* | |||
| И | 0.2 к | 40* | |||
| Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора | UЭБО проб., | А | — | — | В |
| Б | — | — | |||
| В | — | — | |||
| Г | — | — | |||
| Д | — | — | |||
| Е | — | — | |||
| Ж | — | — | |||
| И | — | — | |||
| Максимально допустимый постоянный ток коллектора | IK max, I*К , и max | А | — | 500 | мА |
| Б | — | 500 | |||
| В | — | 500 | |||
| Г | — | 500 | |||
| Д | — | 500 | |||
| Е | — | 500 | |||
| Ж | — | 500 | |||
| И | — | 500 | |||
| Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера | IКБО, I*КЭR, I**КЭO | А | 10 В | ≤25 | мкА |
| Б | 10 В | ≤25 | |||
| В | 10 В | ≤25 | |||
| Г | 10 В | ≤25 | |||
| Д | 10 В | ≤25 | |||
| Е | 10 В | ≤25 | |||
| Ж | 10 В | ≤25 | |||
| И | 10 В | ≤25 | |||
| Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером | h21э, h*21Э | А | 1 В; 3 мА | 30…80 | |
| Б | 1 В; 3 мА | 60…150 | |||
| В | 1 В; 3 мА | 30…80 | |||
| Г | 1 В; 3 мА | 60…150 | |||
| Д | 1 В; 3 мА | 30…80 | |||
| Е | 1 В; 3 мА | 60…150 | |||
| Ж | 1 В; 3 мА | 30…80 | |||
| И | 1 В; 3 мА | 60…150 | |||
| Емкость коллекторного перехода | cк, с*12э | А | — | — | пФ |
| Б | — | — | |||
| В | — | — | |||
| Г | — | — | |||
| Д | — | — | |||
| Е | — | — | |||
| Ж | — | — | |||
| И | — | — | |||
| Сопротивление насыщения между коллектором и эмиттером | rКЭ нас, r*БЭ нас | А | — | ≤6 | Ом |
| Б | — | ≤6 | |||
| В | — | ≤6 | |||
| Г | — | ≤6 | |||
| Д | — | ≤6 | |||
| Е | — | ≤6 | |||
| Ж | — | ≤6 | |||
| И | — | ≤6 | |||
| Коэффициент шума транзистора | Кш, r*b, Pвых | А | — | — | Дб, Ом, Вт |
| Б | — | — | |||
| В | — | — | |||
| Г | — | — | |||
| Д | — | — | |||
| Е | — | — | |||
| Ж | — | — | |||
| И | — | — | |||
| Постоянная времени цепи обратной связи на высокой частоте | τк, t*рас, t**выкл, t***пк(нс) | А | — | — | пс |
| Б | — | — | |||
| В | — | — | |||
| Г | — | — | |||
| Д | — | — | |||
| Е | — | — | |||
| Ж | — | — | |||
| И | — | — |
