H06T120. Электронные трансформаторы для галогенных ламп: виды, схемы, ремонт

Какие бывают электронные трансформаторы для галогенных ламп. Как устроены схемы популярных моделей. Как отремонтировать электронный трансформатор своими руками. Какие неисправности чаще всего встречаются в электронных трансформаторах.

Виды электронных трансформаторов для галогенных ламп

Электронные трансформаторы (ЭТ) для галогенных ламп можно условно разделить на три основные категории:

• Дешевые китайские модели
• Хорошие трансформаторы среднего класса
• Качественные европейские устройства

Дешевые китайские ЭТ обычно имеют только базовую схему из недорогих компонентов. Они часто перегреваются, имеют низкий КПД и выходят из строя при небольших перегрузках или коротком замыкании. Это самый распространенный вид на рынке.

Хорошие трансформаторы среднего класса отличаются наличием защиты от перегрузки и короткого замыкания. Они надежно работают при нагрузке до 120-150% от номинальной мощности. Могут комплектоваться дополнительными элементами — фильтрами, защитами, радиаторами.

Качественные европейские ЭТ соответствуют высоким стандартам. Они хорошо продуманы и максимально укомплектованы: имеют эффективный теплоотвод, все виды защит, плавный пуск ламп, входные и внутренние фильтры, демпферные цепи.

Схемы популярных моделей электронных трансформаторов

Рассмотрим схемы некоторых распространенных моделей электронных трансформаторов разной мощности:

ЭТ мощностью до 60 Вт

Типичные представители дешевого китайского сегмента — L&B и Tashibra. Они имеют простейшую схему без защит и фильтров. Более качественный вариант — Horoz HL370, который лучше держит нагрузку и меньше греется.

Relco Minifox 60 PFS-RN1362 — хороший итальянский трансформатор с входным фильтром и защитами от перегрузки, перенапряжения и перегрева. Силовые транзисторы выбраны с запасом мощности.

ЭТ мощностью 105 Вт

Feron TRA110-105W выпускался в двух версиях — более качественной (2010 г.) и удешевленной (2013 г.). Brilux BZE-105 относится к хорошим ЭТ с защитами.

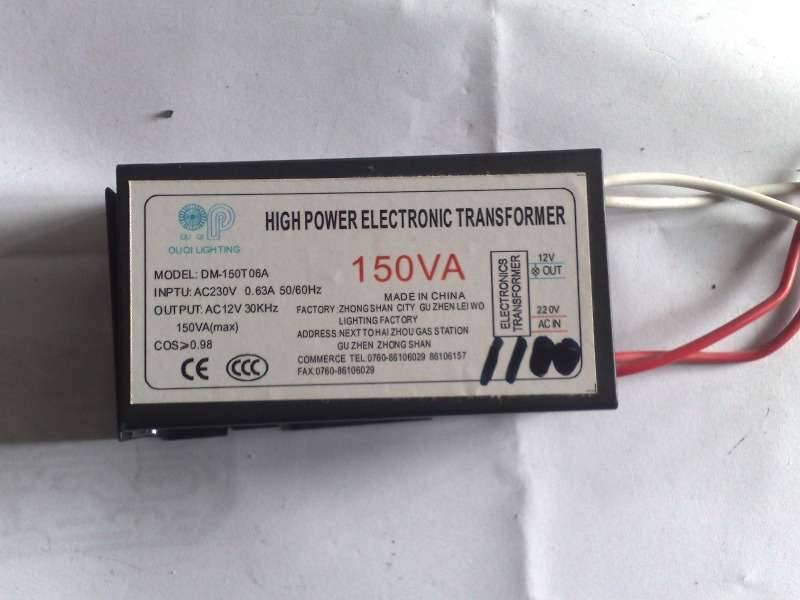

ЭТ мощностью 150 Вт

Horoz HL375 — представитель качественных ЭТ с богатой комплектацией. Имеет двухкаскадный входной фильтр, мощные парные силовые ключи с радиатором, защиты от перегрузки, перегрева и перенапряжения.

Vossloh Schwabe EST 150/12.645 — очень качественный компактный немецкий трансформатор с элементной базой от лучших европейских производителей.

Особенности конструкции электронных трансформаторов

Что можно сказать о конструкции электронных трансформаторов разного уровня качества?

• Дешевые ЭТ обычно монтируются на гетинаксе, качественные — на текстолите
• В дешевых моделях отсутствуют индуктивные фильтры
• Теплоотвод в дешевых ЭТ либо отсутствует, либо выполнен через корпус
• Качественные модели имеют объемный радиатор для силовых транзисторов
• Наличие защиты от перегрузки можно определить по дополнительному маломощному транзистору

Корпуса хороших моделей обычно выполнены из качественного пластика и легко разбираются. Дешевые часто скрепляются заклепками или склеиваются.

Распространенные неисправности электронных трансформаторов

Какие поломки чаще всего встречаются в электронных трансформаторах для галогенных ламп?

• Выход из строя варистора
• Перегорание предохранителя
• Пробой силовых транзисторов
• Выход из строя конденсаторов
• Неисправность диодного моста

Варистор и предохранитель обычно сгорают при скачках напряжения в сети. Силовые транзисторы и конденсаторы выходят из строя из-за перегрузок или перегрева. Диодный мост может пробиться при коротком замыкании в нагрузке.

Как отремонтировать электронный трансформатор своими руками

Как провести диагностику и ремонт электронного трансформатора в домашних условиях?

1. Проверить целостность предохранителя
2. Осмотреть плату на наличие видимых повреждений
3. Проверить диодный мост мультиметром
4. Протестировать силовые транзисторы
5. Измерить емкость конденсаторов
6. Заменить неисправные компоненты
7. Проверить работу трансформатора с нагрузкой

При отсутствии специального оборудования сложно продиагностировать все узлы. Но базовую проверку и замену очевидно неисправных элементов можно выполнить самостоятельно.

На что обратить внимание при выборе электронного трансформатора

Как выбрать качественный и надежный электронный трансформатор для галогенных ламп?

• Обратите внимание на репутацию производителя
• Выбирайте модели с защитой от перегрузки и короткого замыкания
• Предпочтительнее устройства с эффективным теплоотводом
• Наличие фильтров повышает надежность работы
• Выбирайте трансформатор с запасом по мощности 20-30%
• Обратите внимание на гарантийный срок

Качественный электронный трансформатор обеспечит долгую и надежную работу галогенных ламп, а также защитит их от преждевременного выхода из строя.

Перспективы использования электронных трансформаторов

Каковы перспективы применения электронных трансформаторов в современной светотехнике?

С массовым переходом на светодиодное освещение потребность в электронных трансформаторах для галогенных ламп снижается. Однако они остаются востребованными в некоторых сферах:

• Декоративное и акцентное освещение
• Автомобильная светотехника
• Специальное промышленное освещение
• Радиолюбительская практика

Кроме того, электронные трансформаторы используются как основа для создания импульсных блоков питания и преобразователей напряжения.

В целом, несмотря на уменьшение спроса, электронные трансформаторы еще долго будут находить применение в различных областях техники.

Электронные трансформаторы. Схемы, фото, обзоры

Электронные трансформаторы для галогенных ламп (ЭТ) – не теряющая актуальности тема как среди бывалых, так и очень посредственных радиолюбителей. И это не удивительно, ведь они весьма просты, надежны, компактны, легко поддаются доработке и усовершенствованию, чем существенно расширяют сферу применения. А в связи с массовым переходом светотехники на светодиодные технологии ЭТ морально устарели и сильно упали в цене, что, как по мне, стало чуть ли не главным их преимуществом в радиолюбительской практике.

Про ЭТ есть много различной информации относительно преимуществ и недостатков, устройства, принципа работы, доработки, модернизации и т.д. А вот найти нужную схему, особенно качественных устройств, или приобрести блок с нужной комплектацией бывает весьма проблематично. Поэтому в этой статье я решил изложить фото, срисованные схемы с моточными данными и краткие обзоры тех устройств, которые попадались (попадутся) мне в руки, а в следующей статье планирую описать несколько вариантов переделок конкретных ЭТ из этой темы.

Все ЭТ для наглядности я условно делю на три группы:

1. Дешевые ЭТ или «типичный Китай». Как правило только базовая схема из самых дешевых элементов. Зачастую сильно греются, низкий КПД, при незначительном перегрузе или КЗ сгорают. Иногда попадается «фабричный Китай», отличающийся более качественными деталями, но все равно далекий от совершенства. Самый распространенный вид ЭТ на рынке и в обиходе.
2. Хорошие ЭТ. Главное отличие от дешевых — наличие защиты от перегрузки (КЗ). Надежно держат нагрузку вплоть до срабатывания защиты (обычно до 120-150%). Комплектация дополнительными элементами: фильтрами, защитами, радиаторами происходит в произвольном порядке.
3. Качественные ЭТ, отвечающие высоким европейским требованиям. Хорошо продуманны, комплектуются по максимуму: хорошим теплоотводом, всеми видами защит, плавным пуском галогенок, входными и внутренними фильтрами, демпферными, а иногда и снабберными цепями.

Теперь давайте перейдем к самим ЭТ. Для удобства они отсортированы по выходной мощности в порядке возрастания.



1. ЭТ мощностью до 60 Вт.

1.1. L&B



1.2. Tashibra

Два вышеизложенные ЭТ – типичные представители самого дешевого Китая. Схема, как видите, типовая и широко распространенная в интернете.



1.3. Horoz HL370

Фабричный Китай. Хорошо держит номинальную нагрузку, греется не сильно.



1.4. Relco Minifox 60 PFS-RN1362

А вот представитель хорошего ЭТ итальянского производства, оснащенный скромным входным фильтром и защитами от перегрузки, перенапряжения и перегрева. Силовые транзисторы выбраны с запасом по мощности, поэтому не требуют радиаторов.



2. ЭТ мощностью 105 Вт.

2.1. Horoz HL371

Подобный вышеизложенной модели Horoz HL370 (п. 1.3.) фабричный Китай.



2.2. Feron TRA110-105W

На фото две версии: слева более старая (2010 г.в.) – фабричный Китай, справа более новая (2013 г.в.), удешевленная до типичного Китая.



2.3. Feron ET105

Подобный Feron TRA110-105W (п.2.2.) фабричный Китай. Фото родной платы не сохранилось, поэтому взамен выкладываю фото Feron ET150, плата которого очень похожа на вид и подобна по элементной базе.



2.4. Brilux BZE-105

Подобный Relco Minifox 60 PFS-RN1362 (п.1.4.) хороший ЭТ.



3. ЭТ мощностью 150 Вт.

3.1. Buko BK452

Удешевленный до фабричного Китая ЭТ, в который не впаяли модуль защиты от перегрузки (КЗ). А так, блок весьма неплох по форме и содержанию.



3.2. Horoz HL375 (HL376, HL377)

А вот и представитель качественных ЭТ с весьма богатой комплектацией. Сразу кидается в глаза шикарный входной двухкаскадный фильтр, мощные парные силовые ключи с объемным радиатором, защиты от перегруза (КЗ), перегрева и двойная защита от перенапряжения. Данная модель знаменательна еще и тем, что является флагманской для последующих: HL376 (200W) и HL377 (250W). Отличия отмечены на схеме красным цветом.



3.3. Vossloh Schwabe EST 150/12.645

Очень качественный ЭТ от всемирно известного немецкого производителя. Компактный, хорошо продуманный, мощный блок с элементной базой от лучших европейских фирм.



3.4. Vossloh Schwabe EST 150/12.622

Не менее качественная, более новая версия предыдущей модели (EST 150/12.645), отличающаяся большей компактностью и некоторыми схемными решениями.



3.5. Brilux BZ-150B (Kengo Lighting SET150CS)

Один из самых качественных ЭТ, которые мне попадались. Очень хорошо продуманный блок на очень богатой элементной базе. Отличается от подобной модели Kengo Lighting SET150CS только трансформатором связи, который чуть меньше размером (10х6х4мм) с количеством витков 8+8+1. Уникальность этих ЭТ состоит в двухступенчатой защите от перегрузки (КЗ), первая из которых самовосстанавливающаяся, настроена на плавный пуск галогенных ламп и легкий перегруз (до 30-50%), а вторая – блокирующая, срабатывает при перегрузе более 60% и требующая перезагрузки блока (кратковременное отключение с последующим включением). Также примечательностью является довольно большой силовой трансформатор, габаритная мощность которого позволяет выжимать с него до 400-500 Вт.

Мне лично в руки не попадались, но видел на фото подобные модели в том же корпусе и с тем же набором элементов на 210Вт и 250Вт.



4. ЭТ мощностью 200-210 Вт.

4.1. Feron TRA110-200W (250W)

Подобный Feron TRA110-105W (п.2.2.) фабричный Китай. Наверное, лучший в своем классе блок, рассчитанный с большим запасом мощности, а посему является флагманской моделью для абсолютно идентичного Feron TRA110-250W, выполненного в таком же корпусе.



4.2. Delux ELTR-210W

По максимуму удешевленный, немного топорный ЭТ с множеством не впаянных деталей и теплоотводом силовых ключей на общий радиатор через кусочки электрокартона, который можно отнести к хорошим только из-за наличия защиты от перегруза.



4.3. Светкомплект EK210

Согласно электронной начинке подобный предыдущему Delux ELTR-210W (п.4.2.) хороший ЭТ с силовыми ключами в корпусе TO-247 и двухступенчатой защитой от перегруза (КЗ), не смотря на которую достался сгоревшим, причем практически полностью, вместе с модулями защиты (отчего отсутствуют фото). После полного восстановления при подключении нагрузки близкой к максимальной снова сгорел. Поэтому ничего толкового про этот ЭТ сказать не могу. Возможно брак, а возможно и плохо продуман.



4.4. Kanlux SET210-N

Без лишних слов довольно качественный, хорошо продуманный и очень компактный ЭТ.



ЭТ мощностью 200Вт можно также найти в п.3.2.



5. ЭТ мощностью 250 Вт и более.

5.1. Lemanso TRA25 250W

Типичный Китай. Та же общеизвестная Tashibra или жалкое подобие Feron TRA110-200W (п.4.1.). Даже не смотря на мощные спаренные ключи с трудом держит заявленные характеристики. Плата досталась искореженная, без корпуса, посему фото оных отсутствует.



5.2. Asia Elex GD-9928 250W

По сути усовершенствованная до хорошего ЭТ модель TRA110-200W (п.4.1.). До половины залита в корпусе теплопроводным компаундом, что значительно усложняет его разборку. Если такой попадется и потребуется разборка, поставьте его в морозилку на несколько часов, а после в темпе отламывайте по кусочкам застывший компауд, пока он не нагрелся и снова не стал вязким.

Следующая по мощности модель Asia Elex GD-9928 300W имеет идентичный корпус и схему.



ЭТ мощностью 250Вт можно также найти в п. 3.2. и п.4.1.



Ну вот, пожалуй, и все ЭТ на сегодняшний момент. В заключение опишу некоторые нюансы, особенности и дам парочку советов.

Многие производители, особенно дешевых ЭТ, выпускают данную продукцию под разными названиями (брендами, типами) используя одну и ту же схему (корпус). Поэтому при поиске схемы следует более обращать внимание на ее подобность, нежели на название (тип) устройства.

Определить по корпусу качество ЭТ практически невозможно, поскольку, как видно на некоторых фото, модель может быть недоукомплектованной (с отсутствующими деталями).

Корпуса хороших и качественных моделей как правило выполнены из качественного пластика и разбираются довольно легко. Дешевые нередко скрепляются заклепками, а иногда и склеиваются.

Если после разборки определение качества ЭТ затруднительно, обратите внимание на печатную плату – дешевые обычно монтируются на гетинаксе, качественные – на текстолите, хорошие, как правило, тоже на текстолите, но бывают и редкие исключения. Про многое скажет и количество (объем, плотность) радиодеталей. Индуктивные фильтра в дешевых ЭТ всегда отсутствуют.

Также в дешевых ЭТ теплоотвод силовых транзисторов либо полностью отсутствует, либо выполнен на корпус (металлический) через электрокартон или ПВХ пленку. В качественных и многих хороших ЭТ он выполнен на объемном радиаторе, который обычно изнутри плотно прилегает к корпусу, также используя его для рассеивания тепла.

Присутствие защиты от перегрузки (КЗ) можно определить по наличию хотя-бы одного дополнительного маломощного транзистора и низковольтного электролитического конденсатора на плате.

Если планируется приобретение ЭТ, то обратите внимание, что есть много флагманских моделей, которые по цене обойдутся дешевле, чем их «более мощные» копии. Электронные трансформаторы на AliExpress.

Жизненных и творческих всем успехов.

Теги:

• Электронный трансформатор
• Блок питания

Ремонт электронного трансформатора Eaglerise EET210LK для галогенных ламп — blog.

instalator

Ремонт радиоэлектронной аппаратуры

20.11.201826.11.2018 instalator 0 Комментариев да будет свет, люстра, ремонт, электронный трансформатор

Имеется подобная люстра, в которой используются низковольтные галогенные лампочки, на 12 Вольт. Люстра периодически начала гаснуть либо не включаться вообще, в итоге с громким щелчком погасла совсем. В самой люстре установлен электронный трансформатор для понижения сетевого напряжения 230 В до необходимых, для питания галогенных лампочек, 12 Вольт. Стало понятно, что неисправность, скорее всего именно в трансформаторе.

Люстра с низковольтными капсульными галогенными лампами

Галогенные лампочки на 12 Вольт в таком форм факторе.

Низковольтная капсульная галогенная лампа

В люстре установлен электронный трансформатор Eaglerise EET210LK, с выходным напряжением 11. 5 В.

Электронный трансформатор для галогенных ламп Eaglerise EET210LK

Вскрываем его и не вооруженным глазом видим виновника громкого щелчка перед смертью (обведен на фото), это варистор.

Плата электронного трансформатора для галогенных ламп Eaglerise EET210LK

Справа на фото то, что осталось от варистора.

Слева — нормальный варистор. Справа — сгоревший варистор.

Первым делом проверил предохранитель, он оказался сгоревшим. Проверил диодный мост, все диоды оказались рабочими. Далее проверил 3 биполярных транзистора, один  маленький 2N5551 и два P13009 установленных на радиаторах, они оказались тоже целые. После чего решил проверить все остальные диоды на плате — целые. Проверил все резисторы, особенно smd, они тоже оказались целыми.

Выпаял остатки сгоревшего варистора, заменил предохранитель, включил в розетку и…. нет, не взорвался, он не заработал. Включал естественно с нагрузкой, автомобильной галогенной лампочкой. Было слышно только чуть слышимое гудение трансформатора. Выключил.

Нашел в сети схему электронного трансформатора другого производителя, но она один в один как наш пациент.

Электронный трансформатор для галогенных ламп Kanlux SET210Схема электронного трансформатора для галогенных ламп Kanlux SET210, Eaglerise EET210LK

Без осциллографа невозможно посмотреть, что творится на ключах, решил пройтись по емкостям. Электролит 47 мкФ, заменил сразу, попробовал подкинуть емкости параллельно конденсаторам на первичной обмотке выходного трансформатора (обведено желтым) и блок завелся.

Выпаиваем эти конденсаторы

и проверяем их в чудо-приборе)

Проверка конденсаторов на Китайском тестере радиодеталейПроверка конденсаторов на Китайском тестере радиодеталей

Результат проверки как говорится налицо, по маркировке на конденсаторах их емкость должна быть 0.15 мкФ, а реальная у первого конденсатора емкость 94 пФ (пикофарад), у второго чуть лучше чем первый — 0.091 мкФ, но все равно не дотягивает до номинала, емкость практически в два раза ниже.
