HCF4060: 14-разрядный двоичный счетчик с генератором и делителем частоты

alexxlabРазное
Что такое микросхема HCF4060. Как работает 14-разрядный двоичный счетчик/делитель с генератором. Для чего используется HCF4060 в электронных схемах. Каковы основные характеристики и параметры этой микросхемы.

Содержание

Общее описание и назначение микросхемы HCF4060

HCF4060 — это интегральная микросхема, представляющая собой 14-разрядный двоичный счетчик с встроенным генератором и делителем частоты. Она относится к семейству КМОП-микросхем серии 4000 и имеет следующее назначение:

  • Формирование последовательности двоичных чисел
  • Деление входной частоты на 2^14 = 16384
  • Генерация сигналов с частотой до нескольких МГц
  • Использование в качестве устройства отсчета времени

Микросхема HCF4060 широко применяется в различных электронных устройствах, где требуется генерация тактовых импульсов или деление частоты.

Основные функциональные блоки HCF4060

В состав микросхемы HCF4060 входят следующие функциональные блоки:

  1. RC-генератор или генератор на кварцевом резонаторе
  2. 14-разрядный двоичный счетчик
  3. Выходные буферные каскады
  4. Вход сброса RESET

Рассмотрим подробнее назначение каждого из этих блоков.


Генератор

Генератор формирует тактовые импульсы для работы счетчика. Он может быть реализован двумя способами:

  • RC-генератор на внешних резисторе и конденсаторе
  • Генератор на внешнем кварцевом резонаторе

Выбор типа генератора зависит от требуемой точности и стабильности частоты. Кварцевый генератор обеспечивает более высокую стабильность.

14-разрядный двоичный счетчик

Счетчик представляет собой 14 последовательно соединенных D-триггеров. Он выполняет следующие функции:

  • Подсчет входных импульсов от 0 до 16383
  • Деление входной частоты на коэффициенты от 2 до 16384
  • Формирование на выходах двоичного кода текущего состояния

Выходные буферные каскады

Буферные каскады обеспечивают согласование счетчика с внешними цепями. Они позволяют получить на выходах стандартные логические уровни и повышают нагрузочную способность.

Вход сброса RESET

При подаче высокого уровня на вход RESET происходит:

  • Обнуление всех разрядов счетчика
  • Остановка работы генератора

Это позволяет синхронизировать работу микросхемы с внешними событиями.


Принцип работы HCF4060

Принцип работы микросхемы HCF4060 заключается в следующем:

  1. Генератор формирует последовательность импульсов с заданной частотой
  2. Импульсы поступают на вход двоичного счетчика
  3. При каждом импульсе состояние счетчика увеличивается на 1
  4. На выходах формируется двоичный код текущего состояния счетчика
  5. После достижения максимального значения 16383 счетчик обнуляется

Таким образом, на выходах микросхемы формируются прямоугольные импульсы с частотой, меньшей частоты входного сигнала в 2^n раз, где n — номер выхода.

Основные характеристики и параметры HCF4060

Микросхема HCF4060 имеет следующие основные характеристики:

  • Напряжение питания: 3-15 В
  • Максимальная тактовая частота: до 5-10 МГц (зависит от напряжения питания)
  • Выходной ток: до 1 мА
  • Потребляемый ток: единицы мкА в статическом режиме
  • Диапазон рабочих температур: -40…+85°C

Какие выводы есть у микросхемы HCF4060?

  • Выводы Q4-Q13 — выходы разрядов счетчика
  • Выводы для подключения элементов генератора
  • Вход RESET для сброса
  • Выводы питания VDD и VSS

Применение микросхемы HCF4060 в электронных устройствах

Благодаря своей универсальности, микросхема HCF4060 находит широкое применение в различных электронных устройствах:


  1. Генераторы тактовых сигналов для микроконтроллеров и других цифровых схем
  2. Делители частоты в радиотехнических устройствах
  3. Формирователи временных интервалов в таймерах и реле времени
  4. Генераторы звуковых сигналов
  5. Устройства управления светодиодной индикацией

Рассмотрим некоторые примеры использования HCF4060 более подробно.

Генератор тактовых импульсов

HCF4060 часто применяется для получения стабильной тактовой частоты в микропроцессорных системах. При этом используется кварцевый резонатор, обеспечивающий высокую точность частоты. Выход Q4 или Q5 микросхемы подключается к тактовому входу процессора.

Делитель частоты

В радиоприемниках HCF4060 может использоваться для деления частоты гетеродина. Это позволяет получить нужную частоту настройки при использовании более высокочастотного кварцевого резонатора.

Формирователь временных интервалов

В таймерах и реле времени HCF4060 позволяет формировать длительные временные интервалы. Например, при частоте генератора 32768 Гц на выходе Q14 будут импульсы с периодом 0.5 секунды.


Особенности применения HCF4060 в схемах

При использовании микросхемы HCF4060 в электронных устройствах следует учитывать ряд особенностей:

  • Необходимость подключения внешних элементов для задания частоты генератора
  • Зависимость максимальной рабочей частоты от напряжения питания
  • Наличие паразитных емкостей, влияющих на работу генератора
  • Чувствительность к помехам по цепям питания

Какие меры нужно предпринять для корректной работы HCF4060?

  1. Использовать качественные компоненты для генератора
  2. Обеспечить стабильное напряжение питания
  3. Применять развязывающие конденсаторы по питанию
  4. Экранировать генератор от внешних помех

При соблюдении этих рекомендаций микросхема HCF4060 обеспечит надежную и стабильную работу в составе электронных устройств.

Аналоги и заменители HCF4060

Микросхема HCF4060 имеет ряд аналогов и функциональных заменителей:

  • CD4060 — полный аналог от других производителей
  • K561IE10 — отечественный аналог
  • 74HC4060 — быстродействующий аналог
  • MC14060 — аналог от Motorola

Чем отличаются эти микросхемы от HCF4060?


  • Быстродействием
  • Напряжением питания
  • Нагрузочной способностью выходов
  • Корпусом и расположением выводов

При замене HCF4060 на аналог необходимо внимательно изучить документацию и при необходимости скорректировать схему.

Типовые схемы включения HCF4060

Рассмотрим несколько типовых схем включения микросхемы HCF4060:

Генератор на кварцевом резонаторе

В этой схеме используется кварцевый резонатор для получения стабильной частоты:

  • Кварц подключается между выводами 10 и 11
  • Резистор 1-10 МОм — между выводами 10 и 11
  • Конденсаторы 10-30 пФ — от выводов 10 и 11 на общий провод

RC-генератор

Для получения низких частот удобно использовать RC-генератор:

  • Резистор 100 кОм — 1 МОм подключается к выводу 9
  • Конденсатор 100 пФ — 1 мкФ — между выводом 10 и общим проводом

Делитель частоты

Для деления входной частоты используется следующее включение:

  • Входной сигнал подается на вывод 11
  • Вывод 10 соединяется с общим проводом
  • Выходной сигнал снимается с нужного вывода Q4-Q13

Эти базовые схемы могут быть модифицированы под конкретные задачи.



Микросхема 4060

Микросхема 4060
Поиск по сайту
Описание

Микросхема 4060 представляет собой 14-разрядный двоичный счётчик с генератором.
Предельные значения параметров микросхемы 4060
Напряжение питания, В +3…+18
Входное напряжение, В +2,5…+18,5
Мощность рассеяния на один корпус, мВт 700
Рабочая температура, С° -40…+85
Электрические параметры микросхемы 4060
Параметр +25°С
Выходное напряжение «0», В Uп=+5В 0,05
Uп=+10В
0,05
Uп=+15В 0,05
Выходное напряжение «1», В Uп=+5В 4,95
Uп=+10В 9,95
Uп=+15В 14,95
Входной ток, мкА Uп=+15В -0,3
Ток потребления (макс) в
состоянии покоя, мкА		 Uп=+5В 20
Uп=+10В 40
Uп=+15В 80
Выходной ток, мА Uп=+5В 0,36
Uп=+10В		 0,9
Uп=+15В 2,4
Временные и частотные параметры микросхемы 4060
Параметр Мин. Тип. Макс.
Время задержки фронта импульса, нс Uп=+5В — 250 550
Uп=+10В — 100 210
Uп=+15В — 75 150
Длительность фронта импульса, нс		 Uп=+5В — 100 200
Uп=+10В — 60 125
Uп=+15В — 40 80
Минимальная длительность тактового импульса, нс Uп=+5В — 125 335
Uп=+10В — 50 125
Uп=+15В — 40 100
Максимальная тактовая частота, МГц		 Uп=+5В 1,5 4,0 —
Uп=+10В 4,0 8,0 —
Uп=+15В 5,0 12,0 —

Микросхема hcf4060 надо изменить время заряда

Выгорел диод в силовом мостике. Подскажите как происходит стабилизация ограничение тока заряда аккумулятора. Схема срисованная с натуры могут быть ошибки в прикрепленном файле. Все остальные элементы при прозвонке и повторном включении, после замены диода, в рабочем состоянии. DD1 HCF — это скорее всего таймер времени заряда, при появлении лог. Проверить с аккумулятором не было возможности.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Схема зарядного устройства для шуруповерта 12 вольт. Зарядка для шуруповерта 12 вольт
  • Конструкция зарядного устройства от шуруповёрта
  • Ремонт своими руками зу для шуруповерта
  • Датчик температуры аккумулятора
  • Зарядное устройство шуруповерта
  • Зарядное устройство для шуруповерта калибр
  • РЕГУЛЯТОРЫ И СТАБИЛИЗАТОРЫ НА МИКРОСХЕМАХ В УСТРОЙСТВАХ НА МИКРОСХЕМАХ
  • Ремонт зу интерскол своими руками
  • Зарядное для шуруповерта

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: iPhone 5s замена контроллера питания U2 Tristar 1610a1 — не включается, не заряжается ✔️

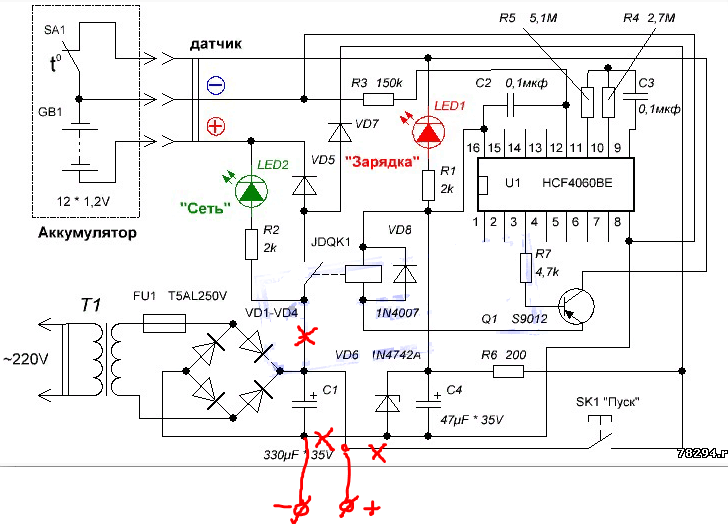

Схема зарядного устройства для шуруповерта 12 вольт. Зарядка для шуруповерта 12 вольт

Выгорел диод в силовом мостике. Подскажите как происходит стабилизация ограничение тока заряда аккумулятора. Схема срисованная с натуры могут быть ошибки в прикрепленном файле.

Все остальные элементы при прозвонке и повторном включении, после замены диода, в рабочем состоянии. DD1 HCF — это скорее всего таймер времени заряда, при появлении лог. Проверить с аккумулятором не было возможности. Если не составит труда, укажите на ошибке в схеме или дайте ссылку на материал. Принимаются любые советы и коментарии. Ничего похожего на ограничение тока на схеме не видно, видимо только за счет насыщения ттранса. Хозяин вродебы разбирал аккумулятор, говорит внутри кроме 15 банок, ничего нет.

Правда после разборки аккумулятора, зарядник работает нормально даже с этой батареей. Тема была открыта из соображений «повышения образованности», как говорил известный персонаж. Ни разу не встречал ничего кроме банок и термопредохранителей внутри батарей кроме LiIon конечно. Подождем, может у кого-то опыт побогаче, я с такой штукой столкнулся впервый раз, не считая зарядников сотовых телефонов. Диод просто так не сгорел? А от увеличившегося тока. А по -В вероятней контролируется напряжение зарядки, достигнув требуемого значения, блокирует работу схемы.

Из любопытства пришлось рисовать схему, а причину выхода из строя обьяснил банально: неисправен аккумулятор. Но если причина отказа детали не выяснена до конца, то вроде бы и удовлетворения от ремонта не получаешь. А чтобы отказ обьяснить, нужно знать как железка должна работать.

Поэтому просьба: если кто знает или есть какая-либо информация — подскажите, думаю и другим это будет полезно. Но как происходит ограничение тока? У меня ситуация та же: диод моста, только не выгорел, а начал дымить перегрев. Анатолий К. Клон такого зарядника поставляется с шуруповертами Einhell.

Под названием LGH. Тоже 18 вольт. Таже элементная база. Только вместо предохранителя по 20 вольтам, предохранитель встроен в транс по в. Дважды уже менял. Забыл добавить. Из 4х аккумуляторов два уже почти умерли, отсюда видимо и короткое..

Думаю добавить схемку стабилизации напряжения режим хранения в конце заряда. Внутри аккумулятора стоит термовыключалка. Пририсовал на схеме. Шуруповертов у меня теперь два. Один добросовестно проработал 3 года. Купил еще один. Второй начал глючить уже через 2 месяца. Зарядка сгорела, а шуруповерт стал свистеть и стартовать через раз. Вот лето кончилось, стройка завершилась. На досуге буду разбираться. Если ток меняется незначительно, то может имеет смыл поставить стабилизатор тока на LM или ей подобной.

Вопрос задан чисто из любопытства. А я на делал зарядку, что то вроде этого. Один операционник контролирует ток, а второй конечное наряжение на аккумуляторе. Если на выходе второго операционника поставить делитель, то им можно выставлять напряжение режима хранения заряженного аккумулятора.

Ну это классика. Обычный стабилизатор тока без нормальной регулировки. В том что я дал, ток и напряжение регулируются в широких пределах. Суть, в возможности заряжать любые аккумуляторы, любым разумным током.

Да еще и переходить в режим хранения. Кроме того он может работать и как стабилизатор напряжения с защитой по току. Для увеличения тока LM могут работать и в параллель. Если еще добавить операционникам минусовое питание -5в, то регулировка тока станет еще чувствительнее. Вплоть до работы со стандартным шунтом 75 мВ. Правда тогда лучше выставлять защиту по току регулировкой опорного напряжения. Потенциометры лучше брать многооборотные. И еще. Сам стабилизатор может вообще быть любым.

Даже на рассыпухе. Там ошибка на схеме. У меня на основе Вашей схемы собран лабораторный блок питания, который безотказно служит лет 10, но в данной ситуации это немного сложновато. И все таки: какой ток заряда в начале и в конце? Следующая информация может быть полезна тем, кто не может найти в продаже фирменных аккумуляторных блоков например, 18v Ni-Cd.

Хочу поделиться наблюдениями о встреченной модификации блоков. Итак, у знакомого быстро сдохли аккумуляторные блоки к какому-то дешевому шуруповерту. Он долго искал в продаже такие же, но, в конце концов отчаявшись, купил похожий по виду блок Ni-Cd , который имел такой же разъем габарит разъема и расположение контактов.

Оказалось, что он отказывается заряжаться в штатной зарядке от шуруповерта. Проявление — при вставке разряженного нового аккумуляторного блока в гнездо зарядки горящий зеленый светодиод горит еще ярче.

При разбирательстве выяснилось, что два варианта аккумуляторных блока отличаются реализацией в них термозащиты. В старом штатном стоит термоконтакт JRM A55 оцененная феном температура разрыва контакта — около С, замыкания — около С. Хотя на зарядке написано С!

В новом — неполярный термоэлемент с сопротивлением при комнатной температуре — около 10кОм, а при С — около 2кОм.

Все сделано на одном заводе, «розлито из одной бочки». Визуально новый аккумуляторный блок имеет чуть меньшие габариты, не подходит к защелкам шуруповерта, его корпус имеет 4 шурупа по углам а старый — два по углам и один в середине. Принятие решения о аварийной температуре аккумуляторов отдано на откуп теперь уже самому зарядному устройству, — оно ориентируется по измерительному сигналу со среднего контакта акк.

Аналогичный эффект как бы «аварийно высокая температура аккумулятора» будет наблюдаться и при попытке зарядить аккумулятор с термоконтактом зарядкой для аккумулятора с «аналоговым» термоэлементом.

Если приходится покупать «что есть в продаже» приблизительно подходящее по разъему, типу аккумулятора и напряжению, вернее всего переставить аккумуляторные элементы в старый корпус, используя всю старую «автоматику».

Помогите опознать микросхему автоматического зарядного устройства шуруповерта Sturm. Из-за этой микросхемы не горит красная часть светодиода. Напряжение заряда есть. Вижу что ответ старый, но может кому? Толко что ремонтировал такую же. Светодиоды странно светили, мигали хаотически. Собственно поломка была в аккумуляторе — 2 банки рабочих из 10ти. Тут то и непонятка. Шуруповерт на 18В, зарядка на шильдике 18В, надпись на аккумуляторе — 18В, а банок всего 10 шт. ?????? Китайская экономия.


Конструкция зарядного устройства от шуруповёрта

Огромное количество современных шуруповертов работают от батареи аккумуляторной. Емкость их средняя составляет 12 мАч. Для возможности устройство всегда оставалось в исправности, нужно зарядное устройство. Но по напряжению они достаточно очень отличаются. Сейчас выпускаются модели на 12, 14 и 18 В.

Современные микросхемы регуляторов и стабилизаторов отличаются малым На практике время заряда рекомендуется завысить на 20—40 %. изменить или использовать набор коммутируемых резисторов.

Ремонт своими руками зу для шуруповерта

Switch to English sign up. Phone or email. Papus Fiksik. Posts by Papus Papus Fiksik pinned post 3 Feb Радиоуправляемый выключатель для системы умный дом. Начало На текущий момент имеются следующие вводные: Expand text… Хочется реализовать удаленное управление светом и вытяжкой. Выключатели установлены в стене из гипсокартона.

Датчик температуры аккумулятора

By Хасан , March 19, in Зарядные устройства и аккумуляторы. Да непонятки здесь с электролитом , толи есть он, толи нет, схемы то нет, а дабы не позорить доброе имя Германии, хочу заметить, не похожа электронная часть ЗУ на просто таймер, возможно отключает ещё и по температуре. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Доброго времени суток.

Зарядное устройство шуруповерта

Самое подробное описание: ремонт зу интерскол своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Силовую часть зарядного устройства шуроповерта представляет силовой трансформатор типа GS рассчитанный на мощность 25 Ватт. Со вторичной обмотки трансформатора снимается пониженное переменное напряжение номиналом 18В оно следует на диодный мост из 4 диодов VD1-VD4 типа 1N, через плавкий предохранитель. Диодный мост. Каждый полупроводниковый элемент 1N рассчитан на прямой ток до трех ампер. Электролитическая емкость C1 сглаживает пульсации появляющиеся в схеме после диодного моста.

Зарядное устройство для шуруповерта калибр

Силовую часть зарядного устройства шуроповерта представляет силовой трансформатор типа GS рассчитанный на мощность 25 Ватт. Со вторичной обмотки трансформатора снимается пониженное переменное напряжение номиналом 18В оно следует на диодный мост из 4 диодов VD1-VD4 типа 1N, через плавкий предохранитель. Диодный мост. Каждый полупроводниковый элемент 1N рассчитан на прямой ток до трех ампер. Электролитическая емкость C1 сглаживает пульсации появляющиеся в схеме после диодного моста. Управление реализовано на микросборке HCFBE , которая совмещает в себе разрядным счетчиком с компонентами задающего генератора.

Чем больше конденсатор тем больше ток заряда. Время заряда. 3. . мост выпрямленное есть далее стоит реле и микросхема hcfbe и заряд не идёт где что проверить или полностью микросхему сменить.

РЕГУЛЯТОРЫ И СТАБИЛИЗАТОРЫ НА МИКРОСХЕМАХ В УСТРОЙСТВАХ НА МИКРОСХЕМАХ

Использование, электроинструмента существенно облегчает наш труд и сокращает время сборки. В настоящее время большую популярность набрали шуруповерты с автономным питанием от аккумуляторной батареи. В рамках данной статьи рассмотрим схему типичного зарядного устройства для шуруповерта А также советы по ремонту и варианты радиолюбительских конструкций.

Ремонт зу интерскол своими руками

Все шуруповерты, работающие от аккумуляторов комплектуются зарядными устройствами. Однако некоторые из них очень медленно выполняют зарядку аккумулятора, что при интенсивном использовании инструмента создает определенные неудобства. В этом случае даже два аккумулятора, входящие в комплект, не позволяют настроить нормальный рабочий цикл. Наилучшим выходом из подобной ситуации будет зарядное для шуруповерта, изготовленное своими руками, по наиболее подходящей схеме. Несмотря на разнообразие моделей, общее устройство шуруповертов довольно универсальное, а принцип действия практически одинаковый.

Ваши права в разделе.

Зарядное для шуруповерта

При использовании шуруповёрта пользователи часто сталкиваются с повреждением зарядного устройства ЗУ. В первую очередь это связано с нестабильностью параметров электрической сети, к которой подключается устройство заряда, а во вторую — с выходом из строя аккумуляторной батареи. Решается эта проблема двумя способами: покупкой нового зарядного устройства для шуруповёрта или его самостоятельным ремонтом. Популярность шуруповёрта вызвана тем, что он упрощает процесс закручивания или выкручивания различного крепёжного элемента. Характеризуясь мобильностью и небольшими размерами, он незаменим при сборке мебельных конструкций, разборке техники, кровельных и других строительных работах. Своей мобильностью инструмент обязан входящим в его конструкцию аккумуляторным батареям.

Канал nespokoyniy поведал, как вернуть севшую акб, которая установлена на шуруповерте. В нашем случае никель кадмиевый аккумулятор. Решил вернуть, по причине того, что заряд в никель-кадмиевой акб отсутствует.
