Виды HDMI разъемов, что это такое и как выглядит

HDMI – популярный интерфейс, обеспечивающий одновременную передачу изображения и звука. Этим разъёмом оснащены современные виды техники: ТВ, игровые консоли, лэптопы, ПК и т.д. Как правильно выбрать кабель HDMI? Чтобы принять грамотное и взвешенное решение, тщательно изучите особенности этого интерфейса.

Что такое HDMI-интерфейс

Разъёмом HDMI оборудованы ТВ, мониторы, лэптопы, медиаплееры, системные блоки, консоли. Интерфейс поддерживает следующие разрешения: 1920×1080, 2560×1440, 4K. Появление HDMI позволило существенно увеличить функциональные возможности техники. Одним из главных преимуществ является одновременная передача звука и картинки, поэтому отпадает необходимость использования большого количества различных шнуров.

Аббревиатура HDMI расшифровывается как мультимедийный интерфейс высокой чёткости. Интерфейс обеспечивает передачу цифрового контента с максимальным разрешением. Через разъём осуществляется передача аудио. Контент защищён от пиратства. Это шаг в направлении борьбы с пиратством.

Интерфейс полностью вписывается в регламент защиты цифрового контента. HDMI имеет большое количество видов и типов. Все оптимизированные версии обладают определёнными улучшениями. Поэтому обновлённые спецификации разъёма – совершенный продукт. Далеко не всегда кабель HDMI входит в базовую комплектацию техники. Не исключено, что пользователю предстоит купить шнур отдельно.

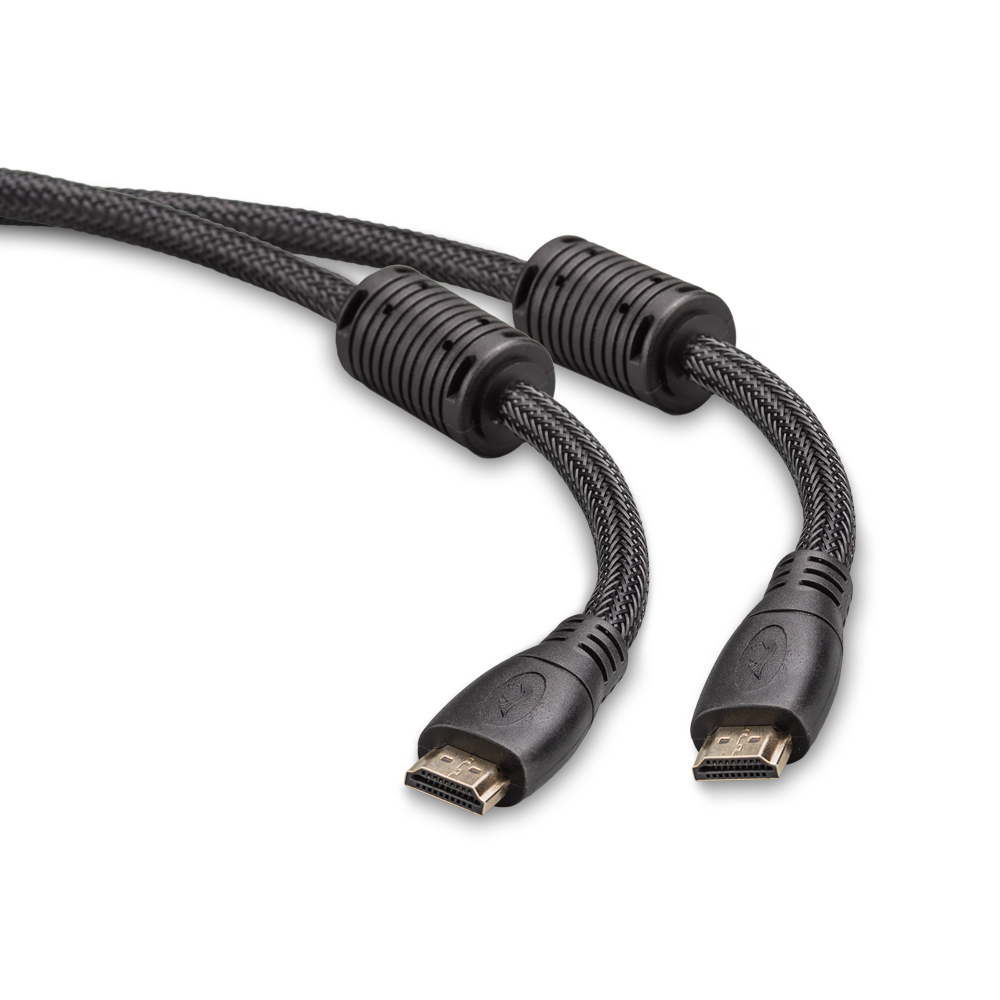

Как выглядит HDMI-шнур? Обыкновенный шнур, длина которого варьируется в диапазоне 3-5 метров. Существуют и более длинные версии. Производители предлагают пользователям провода с различной оболочкой, например, усиленная защита от механического воздействия. Некоторые версии оснащены ферритовыми кольцами. Они препятствуют появлению помех.

История HDMI-выхода

Интерфейс HDMI был официально признан в 2002 году. Над внедрением этого разъёма работали многие популярные производители техники: Philips, Sony, Toshiba и другие бренды. Для чего создавался разъём HDMI, ведь были и другие интерфейсы? Главная особенность – этот порт был на 100% цифровым, а также он обеспечивал трансляцию картинки и воспроизведение звука одновременно.

Новый разъём гарантировал передачу контента с максимальным разрешением. Один кабель заменил сразу несколько проводов. Пользователям внедрение нового стандарта облегчило жизнь. Сегодня все знают,что такое разъём HDMI, и для чего используется этот порт.

Отличие HDMI от других выходов

Ключевое отличие – улучшенная скорость передачи информационного потока. Через кабель обеспечивается передача контента в высоком разрешении. Аудиосигнал передаётся через 8 каналов 24-битного звука с частотой 192 кГц. Это свидетельствует о качественном звучании. Абсолютно все разновидности разъёмов HDMI передают картинку и звук одновременно.

Предшественники использовались для передачи аналогового сигнала, а популяризация HDMI ознаменовалась переходом на цифровой формат. Сегодня пользователи смогут приобрести кабель любого размера, что обеспечивает удобное использование техники.

Как устроен HDMI-кабель

Шнур формируется несколькими составляющими элементами:

  • защита;
  • оплётка;
  • экран из высококачественного алюминия;
  • полипропиленовая оболочка;
  • витая пара двух типов;
  • элементы управляющих сигналов и системы питания.

Виды HDMI-кабелей

Интерфейс классифицируется на типы и виды в соответствии с определёнными критериями. Начнём с типов разъёма, их пять:

  1. Лидер популярности – тип А, который также довольно часто называют Full Size. Чаще всего встречается на GPU-модулях, лэптопах, телевизорах и прочих устройствах.
  2. Тип B предназначен для передачи контента с большим разрешением 3830х2400 пикселей, но сегодня практически не используется.
  3. Уменьшённая версия – тип С или Mini Size. Этим интерфейсом оснащены мобильные устройства: смартфоны, планшеты.
  4. Micro Size – это тип D. Ещё одна уменьшённая спецификация популярного разъёма, которая используется на миниатюрных устройствах.
  5. Тип Е предназначен для подключения всевозможной техники к автомобилям. Речь идёт о магнитолах и т.д.

Виды HDMI-разъёмов рассмотрели. Что касается кабелей, то они классифицируются следующим образом:

  • стандартный – обеспечивает передачу контента с разрешением до 720p;
  • стандартный с поддержкой Ethernet – похож на предыдущий вид, но оснащён дополнительной витой парой, которая необходима для подключения к интернету;
  • высокоскоростной – используется для передачи 4К-контента. Обладает отличной скоростью передачи данных;
  • высокоскоростной с поддержкой Ethernet – максимальная пропускная способность дополнена опцией подключения техники к интернет-сети;
  • автомобильный – ориентирован на эксплуатацию в нестандартных условиях. Сохраняет работоспособность при повышенной температуре.

Это основные классификации кабеля и разъёма HDMI, но есть также несколько дополнительных способов разделения популярного интерфейса на версии.

Версии HDMI-кабелей

В период с 2002 по 2019 год было выпущено множество версий интерфейса. Разработчики активно совершенствовали HDMI, улучшая определённые аспекты передачи данных. На современном рынке можно приобрести следующие версии кабеля:

  1. Самая первая версия, представленная ещё в 2002 году – HDMI 1.0. Использовалась для трансляции контента с разрешением 1080р и 8-канальный звук.
  2. Появление HDMI 1.1 обусловлено необходимостью обеспечения защиты звука. Внедрение необходимых решений позволило воспроизводить DVD аудио.
  3. С целью обеспечения корректной синхронизации с компьютерными системными блоками и другой техникой реализовывается HDMI 1.2. Новая версия также расширяет спектр читаемых форматов.
  4. Upgrade путём выпуска HDMI 1.2a позволил расширить протоколы для реализации обновлённой системы ДУ.
  5. В HDMI 1.3 снова интегрируются новые форматы, устраняется потеря звучания. Увеличивается диапазон цветов и пропускная способность.
  6. Версия HDMI 1.3b создавалась для обеспечения корректного управления бытовой техникой.
  7. Появляется потребность в проигрывании 3D- и 4К-контента, специально для этого создаются две новые версии HDMI 1.4 и 1.4a. Реализовывается также интернет-соединение Fast Ethernet. Спустя время появляется версия 1.4b с улучшением показателя пропускной способности.
  8. В версии HDMI 2.0 минимизирован дисбаланс уровней в процессе передачи данных. Улучшается поддержка 4К и 3D. Появляются новые способы для одновременной передачи звука и картинки.
  9. Финальная версия была представлена в 2017 году – HDMI 2.1. Разработчики увеличили пропускную способность и спектр поддерживаемых разрешений воспроизводимого контента.

Необходимо также внимательно изучить типы соединителей.

Кабель mini HDMI

Основное назначение mini HDMI-кабеля – синхронизация с портативной техникой: фотоаппараты, видеокамеры, смартфоны, планшеты. Все эти устройства оснащены уменьшёнными разъёмами micro и mini. Что касается функциональных возможностей, то эти кабели ничем не отличаются от стандартной версии. Разница заключается лишь в уменьшённых размерах, что является преимуществом.

Разъём для кабеля mini HDMI также встречается в некоторых GPU-модулях. Незначительные габариты интерфейса позволяют разработчикам оснастить видеокарту также входом DVI. Миниатюрные порты крайне редко встречаются на классических медиаплеерах и телевизорах.

Совместимость HDMI с другими выходами и переходники к ним

HDMI-кабель можно использовать для подключения техники, которая оснащена более старыми интерфейсами. В первую очередь это касается DVI и VGA. Однако для подключения кабеля к устройству потребуется специальных переходник. Например, в продаже встречаются даже переходники USB-HDMI. Поэтому сегодня любой прибор можно без лишних проблем подключить к телевизору. Самые популярные переходники:

  • HDMI-VGA;
  • DVI-HDMI;
  • USB-HDMI.

У пользователей не возникнет трудностей с настройкой подключения.

От чего зависит качество передачи сигнала по HDMI

Скорость передачи данных указана в спецификациях интерфейса и кабеля. На этот показать влияет длина и качество шнура. Большая длина провода требует специального сечения с использованием проводников из меди. Большой диаметр – ещё один показатель высокой скорости передачи данных.

Предположим, длина кабеля – 10 метров, а толщина – 8 миллиметров. Это хорошие показатели. Если длина увеличивается до 15-20 метров, то толщина должна быть не менее 9-10 миллиметров. Улучшенные изоляционные свойства и соблюдение правил эксплуатации обеспечивают отсутствие потери качества в процессе передачи сигнала.

Преимущества и недостатки HDMI-интерфейса

Список сильных и слабых сторон изменяется в зависимости от версии разъёма HDMI. Если обобщить, можно выделить следующие преимущества:

  • передача картинки и звука осуществляется через 1 кабель;
  • практичность и простота в применении;
  • интерфейсом HDMI оснащены многие типы техники;
  • передача данных осуществляется с максимальной скоростью.

Недостатки практически отсутствуют. Если правильно подобрать толщину и длину кабеля, то помех не будет. Поэтому необходимо учитывать этот момент с целью обеспечения воспроизведения качественного изображения.

Актуальность HDMI-интерфейса

Выход HDMI на протяжении длительного отрезка времени остаётся востребованным. Появление новых моделей техники только способствует поддержанию актуальности этого интерфейса. Разработчики обновляют кабель и разъём, внедряя полезные дополнения, например, поддержку воспроизведения контента в максимальном разрешении.

Многие пользователи отдают предпочтение этому интерфейсу, поскольку он транслирует звук и видео. Наличие большого количества переходников для синхронизации через HDMI-техники с более старыми разъёмами также способствует сохранению актуальности.

Разница между HDMI и DVI

Предшественник HDMI – разъём DVI. Наверняка все пользователи слышали об этом выходе, поскольку преимущественно через него осуществляется подключение системного блока к монитору компьютера. Однако этот кабель обеспечивает передачу исключительно видео. На основе этого можно сделать вывод, что главное отличие – одновременная передача звука и картинки.

Современный порт обладает меньшими размерами, чем DVI. Внедрение HDMI ознаменовалось окончательным переходом на цифровую передачу сигнала. Ещё одно важно отличие – это увеличенная пропускная способность. Несмотря на высокую скорость передачи сигнала, потери качества нет.

Какой HDMI-кабель выбрать

Запомните, что длина кабеля и толщина взаимосвязаны. Чем толще шнур, тем лучше. Для подключения телевизора к смарт-приставке, игровой консоли или ноутбуку используется кабель максимальной длины, что позволяет избежать перегибов шнура. Высчитать оптимальный размер провода нужно предварительно, основываясь на расстоянии подключаемой техники.

На что стоит обратить внимание при покупке HDMI-кабеля и нужно ли переплачивать за дорогие варианты

Пользователь должен учитывать экранирование, которое обеспечивает надлежащий уровень защиты. Потребителям рекомендуют покупать витую пару, поскольку такой шнур характеризуется сниженной наводкой. Избежать появления помех можно, купив экранированный кабель.

Некоторые специалисты полагают, что шнур с контактом с позолотой способствует более высокому качеству передаваемого контента. Однако это не совсем верное утверждение. Позолота защищает провод от появления ржавчины.

Виды HDMI-кабелей

High-Definition Multimedia Interface (интерфейс для мультимедиа высокой чёткости) очень часто можно встретить в самых разнообразных устройствах. Аббревиатура данного названия — хорошо известный и распространённый HDMI, который де-факто является стандартом подключения мультимедийной техники, поддерживающей вывод изображения высокой чёткости (от FullHD и выше). Разъём под него может быть установлен в видеокарту, монитор, SmartTV и прочие устройства, способные к отображению картинки на своём экране.

Какие бывают HDMI-кабели

HDMI преимущественно используются для подключения домашней техники: панели высокого разрешения, телевизоры, видеокарты и ноутбуки — все эти устройства могут обладать HDMI-портом. Такая популярность и распространённость обеспечена высокой скоростью передачи данных, а также отсутствием искажений и шумов. В этом материале мы расскажем о видах HDMI-кабелей, типах разъёмов и том, в каких ситуациях лучше использовать ту или иную их разновидность.

Типы разъёмов

На сегодняшний день существует всего пять типов разъёмов кабеля HDMI. Они промаркированы буквами латинского алфавита от A до E (A, B, C, D, E). Чаще всего применяются три: Full Size (A), Mini Size (С), Micro Size (D). Рассмотрим каждый из существующих поподробнее:

  • Тип А самый распространённый, разъёмы под него могут располагаться на видеокартах, ноутбуках, телевизорах, игровых приставках и прочих мультимедийных устройствах.
  • Тип С — просто уменьшенная версия типа А. Его устанавливают в устройства малых размеров — телефоны, планшеты, КПК.
  • Тип D — самая маленькая разновидность HDMI. Также используется в небольших девайсах, но намного реже.
  • Тип B был разработан для работы с огромными разрешениями (3840 x 2400 пикселей, что в четыре раза больше Full HD), но так и не был пока применён — ждёт своего часа в светлом будущем.
  • Разновидность под маркировкой Е используется для подключения мультимедийных девайсов к автомобильным медиацентрам.

Разъёмы друг с другом не совместимы.

Типы кабеля

Одна из самых больших путаниц с интерфейсом HDMI — большое количество его спецификаций. Сейчас их существует 5, последняя из ниx — HDMI 2.1 была представлена в конце ноября 2017 года. Все спецификации совместимы между собой, но разъёмы в кабеле — нет. Начиная со спецификации 1.3 их разделили на две категории: Standart и High-Speed. Отличаются они качеством сигнала и пропускной способности.

Допустим, существует и поддерживается несколько спецификаций стандарта — это абсолютно нормальное явление, когда одна технология существует на протяжении многих лет, улучшается и приобретает новые функции. Но важно иметь в виду тот факт, что кроме этого существует 4 типа кабеля, которые заточены под эксплуатацию для выполнения определённых задач. Если кабель HDMI не соответствует задаче, для которой он был куплен, то это может быть чревато сбоями и появлением артефактов при передаче картинки, рассинхронизацией звука и изображения.

Разновидности кабелей HDMI:

  • Standard HDMI Cable — бюджетный вариант, рассчитан на передачу видео в качестве HD и FullHD (частота его работы 75 МГц, пропускная способность — 2,25 Гбит/с, что как раз соответствует этим разрешениям). Используется в DVD-плеерах, приёмниках спутникового телевидения, плазмах и телевизорах. Отлично подойдёт тем, кто не нуждается в детализированной картинке и высококачественном звуке.
  • Standard HDMI Cable with Ethernet — ничем не отличается от стандартного кабеля, кроме наличия двунаправленного канала передачи данных Ethernet HDMI, скорость обмена информации которого может достигать 100 Мб/с. Такой шнур обеспечивает высокую скорость интернет-соединения и предоставляет возможность раздачи получаемого из сети контента другим устройствам, подключённым по HDMI. Поддерживается Audio Return Channel, что позволяет передавать аудиоданные без применения дополнительных кабелей (S/PDIF). Стандартный кабель поддержкой данной технологии не обладает.
  • High Speed HDMI Cable — предоставляет более широкий канал для передачи информации. С его помощью, можно передавать изображение с разрешением до 4К. Поддерживает все форматы видеофайлов, а также 3D и Deep Color. Используется в Blu-ray, HDD-плеерах. Имеет максимальную частоту обновления в 24 Гц и пропускную способность 10,2 Гбит/с — этого будет достаточно для просмотра фильмов, но если по кабелю будут передаваться кадры из компьютерной игры с высоким фреймрейтом, то смотреться это будет не очень хорошо, потому что изображение будет казаться рваным и очень медленным.
  • High Speed HDMI Cable with Ethernet — то же, что и High Speed HDMI Cable , только ещё и предоставляет высокоскоростной доступ в интернет HDMI Ethernet — до 100 Мб/с.

Все спецификации, кроме Standard HDMI Cable, поддерживают ARC, что позволяет обходиться без дополнительного кабеля для передачи звука.

Длина кабеля

В магазинах чаще всего продаются кабели длиной до 10 метров. Обычному пользователю с лихвой будет хватать 20-метрового, приобретение которого не должно составить особого труда. На серьёзных предприятиях, по типу баз данных, IT-центров для работы могут понадобиться шнуры длиной до 100 метров, так сказать «с запасом». Для использования HDMI в домашних условиях обычно достаточно 5 или 8 метров.

Варианты, созданные для продажи простым пользователям, изготавливаются из специально подготовленной меди, которая на коротких расстояниях может без помех и искажений передавать информацию. Тем не менее качество материалов, которые были использованы при создании, и его толщина могут сильно повлиять на быстродействие работы в целом.

Длинные кабели данного интерфейса могут быть изготовлены с использованием:

  • Витой пары — такой провод способен передавать сигнал на расстояние до 90 метров, не выдавая при этом никаких искажений или помех. Лучше не покупать такой кабель в длину более 90 метров, ведь частота и качество передаваемых данных может сильно исказиться.
  • Коаксиального кабеля — содержит в своей конструкции внешний и центральный проводник, которые разделены слоем изоляции. Проводники создаются из высококачественной меди. Обеспечивает отличную передачу сигнала в кабеле до 100 метров.
  • Оптоволокна — самый дорогой и эффективный из перечисленных выше вариантов. Найти такой в продаже будет непросто, ведь большого спроса на него нет. Передаёт сигнал на расстояния более 100 метров.

Заключение

В этом материале были рассмотрены такие свойства HDMI-кабелей, как тип разъёма, тип кабеля и его длина. Также была приведена информация о пропускной способности, частоте передачи данных по кабелю и его предназначении. Надеемся, что данная статья была полезной и позволила узнать что-то новое для себя.

Читайте также: Выбираем HDMI-кабель

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.
Помогла ли вам эта статья?
ДА НЕТ

что это, чем отличаются, переходник hdmi mini hdmi, hdmi micro hdmi


На данный момент HDMI является самым популярным интерфейсом в мультимедийной сфере. Прямо сейчас нет аналога, в котором был бы такой же набор функций. Передача видео и аудио данных, возможность управлять звуковыми устройствами благодаря технологии ARC и наличие Ethernet канала делают этот интерфейс уникальным. Еще одно преимущество – это обратная совместимость. Многочисленные спецификации прекрасно уживаются друг с другом, что делает возможным подключение различных устройств друг к другу без каких-либо проблем.

Эти преимущества побудили разработчиков ориентировать HDMI не только как разъём для компьютера. Для использования в портативных устройствах были разработаны еще два форм-фактора интерфейса. Новые разъёмы получили название Mini HDMI и Micro HDMI. Однако в рядах пользователей нередко возникает путаница. Порой бывает даже трудно различить их внешне, не говоря уже о технических характеристиках. Цель этой статьи – помочь разобраться, что общего у двух форм-факторов и чем они различаются. А также отдельное внимание будет уделено переходникам между уменьшенными интерфейсами, а также на полноразмерный разъем.

Сравнение вариантов Micro и Mini

Mini и Micro HDMI – это два разъёма, ориентированные на портативные устройства. Mini более старый, появился он в то время, когда тенденция на уменьшение размеров техники только набирала обороты. Micro пришел позже, однако лучше закрепился среди техники.

Разъём Mini HDMI по форме практически копирует полноразмерный штекер. Разница только в том, что штекер мини-интерфейса чуть меньше и немного «сплющен». Он не имеет фиксаторов, подобных тем, что установлены на интерфейсы DVI и VGA, поэтому не защищает от непреднамеренного выдергивания кабеля. Однако на плоскости присутствуют две защелки, благодаря которым штекер «сидит» в гнезде более надежно. Внутри, как и в большом разъеме 19 контактов.

Micro HDMI по внешнему виду похож на Micro USB, однако их не стоит путать. Мультимедийный интерфейс чуть толще и имеет больше контактов (19 против 5 у USB). Как и у «старших братьев», микроразъём имеет небольшие защелки, которые упрощают фиксацию кабеля в гнезде.

История возникновения стандартов

Говоря об истории двух форм-факторов, нельзя не упомянуть об интерфейсе, с которого все началось – HDMI. Первая полноценно рабочая спецификация, получившая наименование 1.0, увидела свет 9 декабря 2002 года. Пропускная способность составляла 4,9 Гбит/с, что уже позволяло поддерживать разрешение до 1080p. Однако разработчики на этом не остановились и продолжили выпускать новые спецификации, каждая из которых имела то или иное нововведение. Окончательный стандарт полноразмерного разъёма был установлен в 2005 году и получил название Type A. С самого начала HDMI активно используется как эффективный метод передачи изображения и звука одновременно.

В 2006 году разработчики увеличили пропускную способность кабеля до 10,2 Гбит/с, что позволило подключать мониторы с разрешением 2К без потери качества. Однако спецификация 1.3 интересна по другой причине. В этом году был представлен новый разъем для небольших устройств, получивший наименование Type C. В широкой аудитории он стал известен как Mini HDMI. Характеристики миниатюрной спецификации полностью совпадали с HDMI 1.4, что сделало его однозначным лидером в сфере портативного мультимедиа.

Три года спустя увидела свет спецификация 1.4, ставшая самой революционной из всех. Технология Audio Return Channel дала возможность передавать звук по кабелю сразу в двух направлениях. Кроме того, один из кабелей получил собственный канал Ethernet. Все это помогло минимизировать количество проводов и управлять всей техникой без каких-либо сложностей. ПК, оснащенный такой спецификацией, стал мощной мультимедийной машиной, способной выводить любые данные в высочайшем качестве.

Проводя техническую революцию, разработчики не забыли и о небольших устройствах. Одновременно со всеми перечисленными выше новшествами был представлен разъём Micro HDMI. Благодаря уменьшенным габаритам стало возможно оснастить передовым интерфейсом даже самые небольшие устройства. В то же время возросшие характеристики позволили передавать данные по стандарту Micro с высокой скоростью.

На этом развитие интерфейса не остановилось. HDMI устроен так, что все его спецификации обратно совместимы с предыдущими. Это означает, что, имея Mini HDMI, выпущенный при спецификации 2.1, возможно подключить его к такому же разъему, однако уже 1.3. При этом действующими будут технические характеристики из более старой версии. Это позволяет использовать конвертеры и адаптеры, не переживая о спецификациях.

Технические особенности

Если говорить о технических характеристиках разъемов, то привязывать их стоит не к форм-фактору, а к спецификации интерфейса. Попробуем разобраться, как это работает и почему.

Интерфейс HDMI включает в себя не только кабель с двумя штекерами и гнезда в устройствах. Чтобы кодировать видеосигнал, а затем дешифровать его, требуется нечто большее. Это «нечто» находится в микросхемах компьютера, монитора, телевизора или иного устройства. Именно «начинка» плат отвечает за то, с какой скоростью будут передаваться и расшифровываться данные. Отсюда и рождается обратная совместимость. Формат передаваемых данных аналогичен, разница только в их объемах и наличии или отсутствии дополнительных технологий.

Понять все это нужно, чтобы разобраться в технических характеристиках миниатюрных версий интерфейса. По сути, разница только в габаритах разъёма. Количество контактов, технология изготовления кабеля и формат передаваемых данных никак не отличается от HDMI. Это один и тот же интерфейс, только с разными штекерами. Следовательно, технические характеристики форм-факторов Mini и Micro будут зависеть от того, что находится внутри устройств, обладающих такими разъёмами.

Максимальная длина кабеля, не приводящая к искажению изображения, составляет 10 метров, как и в стандартном разъёме. При большей длине потребуется кабель Mini HDMI — Mini HDMI с усилителем сигнала. Впрочем, портативность устройств с миниатюрными разъемами не требует большой длины кабеля. Что касается скорости, которую поддерживают интерфейсы, следует обратить внимание на спецификацию. Она будет одинаковой как для полноразмерного HDMI, так и для Mini и Micro вариантов. Вот основные встречающиеся виды:

  • 1.3 – до 2К, 10,2 Гбит/с
  • 1.4 – до 4К, 10,2 Гбит/с
  • 2.0 – до 4К, 18 Гбит/с
  • 2.1 – до 10К, 48 Гбит/с

Вопреки распространенному ошибочному мнению, площадь соприкосновения контактов не влияет на скорость передачи данных. Скорее, на это влияет качество контакта и материал кабеля. Из этого можно сделать вывод, что при подключении через адаптер HDMI — Micro HDMI пропускная способность нисколько не изменится.

Где применяются форм-факторы Micro и Mini

Разобравшись с основными свойствами миниатюрных разъемов, перейдем к сфере их применения. Раньше они рассматривались только как опция для портативных устройств, но потом все изменилось.

Тенденция к уменьшению размеров вычислительной техники затронула не только мониторы. Телефоны становятся тоньше, несмотря на увеличение размеров экрана, что привело к огромной популярности компактных Micro USB и Lightning. Однако более тонкими стали не только телефоны. К примеру, планшеты, которые ранее оборудовались Mini HDMI, теперь стали куда тоньше. Поэтому их постепенно сменяет стандарт Micro. Итак, разъём Micro HDMI ориентирован в первую очередь на самую миниатюрную технику, такую, как планшеты, видеокамеры и фотоаппараты, а также некоторые модели смартфонов.

Mini HDMI – еще один миниатюрный разъем, ставший популярным вследствие уменьшения габаритов техники. Благодаря тому, что он больше Micro, его проще подключать. Мини — штекер это своего рода универсал в мире HDMI. На данный момент он применяется в некоторых видах планшетов, однако по-настоящему раскрылся разъем в другой отрасли. Ввиду того что многие ноутбуки стали выпускаться в тонком корпусе, полноразмерный разъём стал неудобен. Поэтому стандарт Mini используется в ноутбуках и некоторых моделях видеокарт.

Эргономика

При разработке любого интерфейса учитывается удобство в использовании. Полноразмерный разъем легче всего подключать, он редко повреждается, а кабели почти не перегибаются. Однако миниатюрные форм-факторы разработаны не просто так. Компактные гнезда проще встроить в небольшие устройства, сохранив при этом удобство в использовании.

Чем меньше разъём, тем аккуратнее следует вставлять кабель. Небольшой штекер куда легче повредить, попав им не туда, куда надо. Лучше всего подключать только в том случае, если гнездо видно визуально. Если же это невозможно, помочь может «прицеливание», или предварительное нащупывание разъема рукой. Подключение не той стороной не страшно – разъём асимметричен, а потому вероятность поломки сводится к минимуму. Конечно, не стоит сравнивать эти разъемы с USB Type C по удобству, однако HDMI продолжает развиваться. Это оставляет надежды на то, что в скором времени и этот разъём станет симметричным.

Переходники с HDMI на Micro и Mini HDMI

Несмотря на широкое распространение миниатюрных разъемов, полноразмерный HDMI все еще остается лидером по популярности. Большинство компьютеров, мониторов и телевизоров используют именно его. Поэтому мелкогабаритной технике не обойтись без адаптеров. К счастью, их использование не вызывает никаких трудностей. Как уже говорилось выше, все различие между тремя форм-факторами заключается только в габаритах разъемов. Тип, формат и скорость передаваемых данных не меняется. Поэтому для подключения не требуется сложных конвертеров. Простой переходник HDMI — Mini HDMI поможет подключить ноутбук или планшет к выводящему устройству, чтобы выводить графику в высоком качестве. Аналогичным образом работает и переходник Micro HDMI на HDMI. Планшет, фотоаппарат или смартфон подключаются к монитору или телевизору, после чего изображение с их дисплея начинает транслироваться на экран.

Заключение

HDMI – безусловно, самый удобный интерфейс для передачи мультимедийных данных. Его универсальность и наличие трех форм-факторов позволяет подключать большинство известной техники к устройствам вывода. Даже если разъемы не совпадают, поможет простой и дешевый переходник. Ожидаем новых прорывов от разработчиков этого интерфейса в ближайшем будущем.

Распиновка HDMI разъема | HelpAdmins.ru

Распайка hdmi разъема

19-контактный разъем интерфейса HDMI был специфицирован в самом начале первого десятилетия нового века и предназначен для передачи высококачественных мультимедиональных сигналов. По сравнению со своими функциональными аналогами HDMI не только поддерживает передачу многоканальных сигналов звукового сопровождения, но и обладает несколько меньшими габаритами, что делает его очень привлекательным не только для стационарной техники, но и для использования в ноутбуках и иных переносных устройствах.

Основные характерные черты разъема

Разъем HDMI реализует классическую несимметричную двухкомпонентную схему и содержит панельную часть, выполненную в виде розетки, к которой подключается кабельная вилка. Несмотря на внешнее сходство с USB они не совместимы между собой за счет наличия на вилке HDMI большого ключевого выступа в форме характерной выштамповки. Кроме механической блокировки этот элемент определяет полярность соединителя.

Внешний вид HDMI разъема

С учетом фокусной области применения разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.

Нумерация контактов в HDMI разъеме

Распиновка hdmi разъема представлена в таблице. Цвета групп у разных производителей могут отличаться.

Номер контактаНазначениеЦвет проводаПримечание
1Видеосигнал 2+БелыйКрасная группа
2Видеосигнал 2 экранЭкран
3Видеосигнал 2-Красный
4Видеосигнал 1+БелыйЗеленая группа
5Видеосигнал 1 экранЭкран
6Видеосигнал 1-Зеленый
7Видеосигнал 0+БелыйСиняя группа
8Видеосигнал 0 экранЭкран
9Видеосигнал 0-Синий
10Такт +Белый
11Такт экранЭкран
12Такт –Коричневый
13Служебный сигнал CECБелый
14УтилитаБелыйЖелтая группа
15Сигнал SCL асимметричной шиныОранжевый
16Сигнал SDA асимметричной шиныЖелтый
17ЗемляЭкранЖелтая группа
18Питание +5 ВКрасный
19Детектор подключенияЖелтыйЖелтая группа

Изготовление кабеля своими руками

Изготовление кабеля HDMI в домашних условиях не составляет больших проблем. Основные особенности:

  • максимальная длина кабеля составляет 10 м;
  • hdmi распайка затруднена его небольшими размерами, может потребоваться дополнительная защита кембриком;
  • нумерация отдельны контактов розетки производится справа налево, причем в верхнем ряду находятся контакты с нечетными номерами, а в нижнем – с четными.

Сборку самодельного кабеля упрощают розетки hdmi с нумерованными контактами под обжимку.


Лучший способ отблагодарить автора статьи- сделать репост к себе на страничку

Как подключить любой телефон или планшет к телевизору через USB

Подключить телефон к телевизору не так просто, как вы думаете. Хотите ли вы наслаждаться Netflix, делиться фотографиями или использовать его для работы дома, подключить кабель между телефоном и телевизором может быть непросто.

Но это не невозможно - все дело в правильном выборе кабеля.

Вот что вам нужно знать о том, как подключить телефон или планшет Android или iOS к телевизору с помощью кабеля USB.

Зачем использовать USB для подключения телефонов, планшетов и телевизоров?

С легкостью и распространенностью трансляции для отражения экрана телефона по беспроводной сети вам может быть любопытно, почему вы должны использовать соединение USB с телевизором для своего телефона.

Если вы подключаете телефон к телевизору через проводное соединение, вы получаете сигнал с малой задержкой.Например, если вы планируете зеркально отображать свой телефон на телевизоре для игр, вам понадобится USB-соединение, а не беспроводная конфигурация. Это значительно уменьшает задержку.

Кроме того, в ситуациях, когда у вас нет Wi-Fi или слабый беспроводной сигнал, вам потребуется проводное соединение.

Чтобы подключить телефон или планшет к телевизору, вы можете использовать один из следующих способов:

  • Android:
    • Кабель USB-C с DisplayPort
    • USB-кабель с MHL (Mobile High-Definition Link)
    • USB-кабель с SlimPort
  • iPhone / iPad
    • Кабель Lightning (iPhone и iPad)

Какой вариант вы используете, зависит от вашего конкретного устройства и операционной системы. Хотя все методы схожи, процесс подключения iPhone и устройства Android отличается.

Точно так же ваш способ подключения зависит от ваших потребностей. Для простого просмотра фотографий на совместимом телевизоре требуется зарядный кабель и мобильное устройство. Но для дублирования экрана вам понадобится USB-адаптер.

Как подключить телефоны и планшеты Android к телевизору с помощью USB

У вас есть два варианта подключения телефонов и планшетов Android к телевизору:

  1. Кабель USB-C с поддержкой DisplayPort
  2. USB-кабель с MHL
  3. USB-кабель с Slimport

Мы рассмотрим каждый из них ниже.

1.Подключите телефон к телевизору HDMI с помощью USB Type-C

Самые последние смартфоны Android оснащены портом USB Type-C. Также известный как USB-C, это вход цилиндрической формы, который заменяет micro-USB и используется для зарядки и передачи данных.

Включая поддержку стандарта DisplayPort, USB-C можно использовать для зеркалирования дисплея вашего телефона или планшета на телевизоре.

Просто подключите кабель USB-C к Android, а затем подключите его к подходящей док-станции или адаптеру USB-C к HDMI.

2.Подключение телефона к телевизору через USB с помощью MHL

MHL - одно из самых распространенных решений для подключения телефона к телевизору HDMI с помощью кабеля micro-USB. Эта технология позволяет MHL-совместимым устройствам, таким как смартфоны и планшеты, подключаться к телевизорам и проекторам.

Вы можете просмотреть список устройств с поддержкой MHL на официальном сайте MHL.

Чтобы использовать Mobile High-Definition Link, вам понадобится

  • Телефон с поддержкой MHL
  • Переходник или кабель USB-HDMI MHL
  • Кабель HDMI
  • Силовой кабель

Хотя это общая настройка, конкретный кабель, который вам понадобится, может быть разным. Google MHL cable [название вашего устройства] , чтобы найти список совместимых кабелей.

Для подключения USB к телевизору с помощью MHL сначала подключите телефон через адаптер MHL.Адаптеру потребуется питание либо от порта USB на кабеле, либо от внешнего источника.

Закрыть

Изображение 1 из 4

Изображение 2 из 4

Изображение 3 из 4

Изображение 4 из 4

Хотя MHL изначально требовал подключения к источнику питания, MHL 2.0 делает это несущественным. Тем не менее, поскольку MHL получает питание от мобильного устройства, целесообразно подключить кабель питания.

Затем подключите телефон к телевизору с помощью кабеля MHL.После этого вы должны увидеть экран своего телефона на телевизоре; это plug-and-play.

В целом Mobile High-Definition Link - одно из лучших решений для подключения телефона Android к телевизору с помощью кабеля USB.

3.Подключение телефона к телевизору через USB SlimPort

Если у вас старый телефон, вы можете подключить его к телевизору с помощью кабеля SlimPort.SlimPort похож на MHL, но предлагает другие выходы, но использует соединение micro-USB.

В то время как MHL ограничен выходами HDMI, SlimPort на HDMI, DVI, DisplayPort и VGA.Это делает его более подходящим для различных дисплеев, включая старые мониторы и телевизоры без цифровых входов.

В отличие от MHL, SlimPort не потребляет питание от мобильных устройств.

Для подключения телефона к телевизору с помощью адаптера SlimPort вам понадобится следующее:

Начните с подключения адаптера SlimPort к телефону.Затем подключите адаптер SlimPort к дисплею с помощью подходящего кабеля. После этого вы сможете просматривать экран своего телефона на телевизоре. Как и MHL, это plug-and-play.

Можно ли подключить iPhone или iPad к телевизору через USB?

Поскольку у iPhone и iPad нет USB, вы не можете использовать его в качестве метода подключения.Но вы можете подключить устройства iOS к телевизору с помощью кабеля.

Если у вас iPhone 5 или новее, у него будет разъем Lightning.Чтобы подключить iPhone к телевизору, вам понадобится цифровой AV-адаптер Lightning для выходов HDMI или адаптер Lightning / VGA, если у вас VGA-дисплей. Купите кабель, подходящий к вашему телевизору.

Старые устройства iOS со старым 30-контактным портом вместо этого используют 30-контактный адаптер VGA.

Вы можете подключить iPad к телевизору тем же способом.Опять же, для этого вам, скорее всего, понадобится кабель Lightning. Только в iPad 3 и более ранних версиях используется 30-контактный кабель. Все остальные iPad, включая все iPad Mini и iPad Pro, используют кабель Lightning.

После того, как вы подключили адаптер, просто подключите видеовыход к дисплею.Затем экран вашего телефона отобразится на экране телевизора. Официальные адаптеры Apple Lightning содержат дополнительный порт Lightning для зарядки при просмотре контента на втором экране.

USB к телевизору: подключение в качестве запоминающего устройства

Хотя наиболее распространенный вариант подключения телефона к телевизору через USB - это дублирование экрана, есть еще один вариант.Вместо зеркального отображения экрана вы также можете просто просматривать файлы, например изображения, на телевизоре.

Однако для этого потребуется совместимый монитор, телевизор или проектор.Большинство современных дисплеев должны принимать USB-накопители.

Из различных вариантов подключения USB к телевизору это самый простой.Поскольку для этого требуется только телефон, USB-кабель и телевизор с USB-входом, его легко настроить. Какой именно кабель вам нужен, зависит от вашего телефона.

На iPhone или iPad используйте кабель Lightning (или 30-контактный для старых устройств).В качестве альтернативы пользователям Android понадобится кабель micro-USB или USB-C. Кабель USB, входящий в комплект поставки телефона или планшета, должен работать нормально.

USB к телевизору: подключение для просмотра фотографий

Современные устройства Android не поддерживают USB Mass Storage, поэтому ваш телевизор не будет воспринимать ваше устройство как настоящий внешний диск.

Это предполагает, что ваш телевизор или монитор оснащен входом USB, способным отображать файлы с подключенного запоминающего устройства.

Просто подключите кабель к телефону, а затем к телевизору.Подключив к дисплею стандартный конец кабеля USB, измените вход на телевизоре на USB.

На Android, вероятно, вам потребуется изменить настройки USB на Передача файлов или Передача фотографий (PTP) .Для этого при подключении перетащите свои уведомления из верхней части экрана. В меню коснитесь USB заряжает это устройство уведомление, чтобы изменить его.

изображение галерея (2 изображения) Закрыть

Изображение 1 из 2

Изображение 2 из 2

Обратите внимание, что это работает не со всеми телевизорами.В некоторых случаях порты USB предназначены исключительно для обновления прошивки.

Используйте Samsung DeX для подключения телефона Samsung к телевизору

Среди самых популярных устройств Android вы найдете флагманские телефоны Samsung.Они обеспечивают возможность подключения к телевизорам и мониторам. Для точного дублирования экрана вам понадобится кабель USB-C - HDMI.

Чтобы подключить Samsung Galaxy S8 / S8 + / Note 8 и новее к телевизору, просто подключите адаптер USB-C к HDMI.Подключите штекер USB-C к порту зарядки USB-C на устройстве Samsung Galaxy. Затем подключите кабель HDMI к телевизору.

Однако устройства Samsung Galaxy S8, S9 и Note 8/9 также включают DeX.Преодолевая разрыв между мобильным и настольным компьютерами, DeX предлагает возможности настольного компьютера, запускаемые с вашего телефона. Однако вы можете запускать все те же приложения для Android, получать доступ к галерее вашего телефона и в основном получать все на большом экране.

Поскольку это запатентованная технология, способ подключения телефона Samsung с поддержкой DeX к телевизору отличается от стандартных подключений.

Для всей линейки Galaxy S8 и Note 8, а также S9 и S9 + вам понадобится док-станция для использования DeX.

Однако Note 9 не требует док-станции.Вместо этого Note 9 переходит в режим DeX с помощью кабеля USB-C - HDMI. Это гораздо полезнее, чем отдельная док-станция.

При использовании док-станции вам также понадобится кабель питания для питания док-станции и зарядки устройства.Чтобы узнать больше, ознакомьтесь с нашим руководством по использованию DeX для превращения телефона или планшета в компьютер.

Подключение телефонов, планшетов и телевизоров через USB: успех!

Хотя подключение USB к телевизору зависит от устройства, типа подключения и входов дисплея, к счастью, его легко настроить.Однако не забывайте, что беспроводное вещание обычно более удобно.

Независимо от того, используете ли вы Android, iPhone или устройство Samsung с DeX, есть способ подключить свой телефон или планшет к телевизору для просмотра на большом экране.

Чтобы узнать больше, ознакомьтесь с нашим основным списком способов трансляции экрана.

Twitter открывает аккаунт президента Трампа

После того, как Twitter заблокировал доступ Трампа к его аккаунту на 12 часов, Трамп вернулся в Twitter.

Об авторе Кристиан Коули (Опубликовано 1432 статей) Разъемы HDMI

- Walmart.com

"," tooltipToggleOffText ":" Нажмите на переключатель, чтобы получить

БЕСПЛАТНОЙ доставки на следующий день!

"," tooltipDuration ":" 5 "," tempUnavailableMessage ":" Скоро вернусь! "," TempUnavailableTooltipText ":"

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
"," hightlightTwoDayDelivery ":" false "," locationAlwaysElhibited ":" false "," implicitOptin ":" false "," highlightTwoDayDelivery ":" false "," isTwoDayDeliveryTextEnabled ":" true "," useTestingApi " "," ndCookieExpirationTime ":" 30 "}," typeahead ": {" debounceTime ":" 100 "," isHighlightTypeahead ":" true "," shouldApplyBiggerFontSizeAndCursorWithPadding ":" true "," isBackgroundGreyoutEnabled} ":" false " locationApi ": {" locationUrl ":" https: // www.walmart.com/account/api/location","hubStorePages":"home,search,browse","enableHubStore":"false"},"oneApp":{"drop2":"true","hfdrop2 ":" true "," heartingCacheDuration ":" 60000 "," hearting ":" true "}," feedback ": {" showFeedbackSuccessSnackbar ":" true "," feedbackSnackbarDuration ":" 3000 "}," webWorker ": {" enableGetAll " : "false", "getAllTtl": "

0"}, "search": {"searchUrl": "/ search /", "enabled": "false", "tooltipText": "

Скажите нам, что вам нужно

" , "tooltipDuration": 5000, "nudgeTimePeriod": 10000}}}, "uiConfig": {"webappPrefix": "", "artifactId": "header-footer-app", "applicationVersion": "20.0,40 "," applicationSha ":" 41ed8468826085770503056bd2c9bc8be5b55386 "," applicationName ":" верхний колонтитул "," узел ":" 49da487d-d51c-483c-b626-c222fa92ef33 "," облако ":" sc13us-prod " oneOpsEnv ":" prod-a "," profile ":" PROD "," basePath ":" / globalnav "," origin ":" https://www.walmart.com "," apiPath ":" / header- нижний колонтитул / электрод / api "," loggerUrl ":" / заголовок-нижний колонтитул / электрод / api / logger "," storeFinderApi ": {" storeFinderUrl ":" / store / ajax / primary-flyout "}," searchTypeAheadApi ": { "searchTypeAheadUrl": "/ search / autocomplete / v1 /", "enableUpdate": false, "typeaheadApiUrl": "/ typeahead / v2 / complete", "taSkipProxy": false}, "emailSignupApi": {"emailSignupUrl": " / account / electro / account / api / subscribe "}," feedbackApi ": {" fixedFeedbackSubmitUrl ":" / customer-survey / submit "}," logging ": {" logInterval ": 1000," isLoggingAPIEnabled ": true," isQuimbyLoggingFetchEnabled ": true," isLoggingFetchEnabled ": true," isLoggingCacheStatsEnabled ": true}," env ":" production "}," envInfo ": {" APP_SHA ":" 41ed8468826085770503056ERSbe2c9b "," APP38 ":" APP ":0.40-41ed84 "}," expoCookies ": {}}

HDMI и MHL IP для мобильного и цифрового дома

HDMI и MHL IP для мобильного и цифрового домашнего подключения
  • Продукты
  • Решения
  • Ресурсы
  • Сервисы
  • Сообщество
  • Тренировка
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
