Что такое HDMI кабель и для чего он нужен. Какие бывают версии HDMI. Как выглядит распиновка HDMI разъема. Какой максимальной может быть длина HDMI кабеля. Как правильно выбрать HDMI кабель для телевизора.
Что такое HDMI кабель и для чего он используется
HDMI (High-Definition Multimedia Interface) — это цифровой интерфейс для передачи аудио и видео высокого качества. HDMI кабель используется для подключения различных устройств и передачи между ними цифрового аудио/видео сигнала без сжатия.
Основные преимущества HDMI кабеля:
- Передача видео высокого разрешения (до 4K и 8K) и многоканального звука
- Высокая скорость передачи данных (до 48 Гбит/с)
- Объединение видео и аудио в одном кабеле
- Поддержка различных цветовых пространств и HDR
- Обратная совместимость между разными версиями
HDMI кабель чаще всего используется для подключения таких устройств как:
- Телевизоры
- Игровые консоли
- Ноутбуки и компьютеры
- Проекторы
- Blu-ray и DVD плееры
- AV-ресиверы
Основные версии HDMI и их характеристики
За время существования HDMI было выпущено несколько версий этого интерфейса, каждая из которых увеличивала пропускную способность и добавляла новые функции:
- HDMI 1.0 — 1.2 (2002-2005 гг) — поддержка видео 1080p и 8-канального звука
- HDMI 1.3 — 1.4 (2006-2009 гг) — увеличение скорости до 10.2 Гбит/с, поддержка 3D и 4K
- HDMI 2.0 (2013 г) — скорость до 18 Гбит/с, поддержка 4K@60 Гц
- HDMI 2.1 (2017 г) — скорость до 48 Гбит/с, поддержка 8K@60 Гц и 4K@120 Гц
Каждая новая версия обратно совместима с предыдущими, но для использования всех возможностей нужно, чтобы и устройства, и кабель поддерживали актуальную версию HDMI.

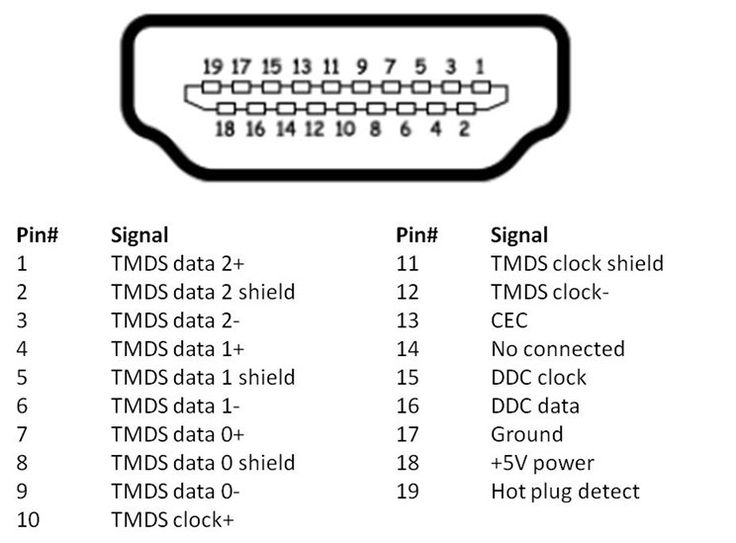

Распиновка HDMI разъема: назначение контактов
Стандартный разъем HDMI Type A имеет 19 контактов. Вот распиновка и назначение основных контактов HDMI:
- 1-3 — TMDS Data 2+ / Shield / Data 2-
- 4-6 — TMDS Data 1+ / Shield / Data 1-
- 7-9 — TMDS Data 0+ / Shield / Data 0-
- 10-12 — TMDS Clock+ / Shield / Clock-
- 13 — CEC (Consumer Electronics Control)
- 14 — Зарезервирован
- 15-16 — SCL / SDA (I²C для DDC)
- 17 — DDC/CEC Ground
- 18 — +5V Power
- 19 — Hot Plug Detect
TMDS (Transition Minimized Differential Signaling) — это технология, используемая для высокоскоростной передачи данных в HDMI.
Максимальная длина HDMI кабеля: от чего зависит
Максимальная длина HDMI кабеля зависит от нескольких факторов:
- Версии HDMI (чем выше версия, тем больше ограничения по длине)
- Разрешения и частоты кадров передаваемого сигнала
- Качества самого кабеля и материалов
- Наличия активных усилителей сигнала
- До 5 метров для 4K@60Hz
- До 10-15 метров для 1080p
- До 20-25 метров для 720p/1080i
Для передачи сигнала на большие расстояния используются активные оптические HDMI кабели или специальные удлинители на основе витой пары (HDBaseT).
Как правильно выбрать HDMI кабель для телевизора
При выборе HDMI кабеля для телевизора стоит учитывать следующие моменты:
- Версия HDMI — должна соответствовать версии на ТВ и источнике сигнала
- Пропускная способность — минимум 18 Гбит/с для 4K@60Hz HDR
- Длина — не более 5 метров для 4K и 10 метров для Full HD
- Качество исполнения — экранирование, качественные коннекторы
- Сертификация — наличие маркировки Premium High Speed HDMI
Не стоит переплачивать за дорогие «премиальные» кабели — качественный сертифицированный кабель среднего ценового диапазона будет оптимальным выбором для большинства пользователей.
Отличия HDMI от других интерфейсов передачи видео
HDMI имеет ряд преимуществ по сравнению с другими интерфейсами для передачи видео:
- DisplayPort — больше ориентирован на компьютерную технику, HDMI популярнее в бытовой электронике
- DVI — только видео без звука, устаревающий стандарт
- VGA — аналоговый интерфейс с низким качеством изображения
- Композитный/компонентный видео — аналоговые интерфейсы для старой техники
HDMI стал самым распространенным стандартом для подключения бытовой аудио/видео техники благодаря сочетанию высокого качества, универсальности и простоты использования.
Особенности использования HDMI кабеля
При использовании HDMI кабеля следует учитывать некоторые нюансы:
- Не перегибайте кабель под острым углом — это может повредить проводники
- Избегайте чрезмерного натяжения кабеля
- Не прокладывайте HDMI кабель параллельно с силовыми кабелями
- При подключении/отключении держитесь за коннектор, а не за кабель
- Для настенного монтажа используйте специальные кабели с оболочкой CL2/CL3
При соблюдении этих простых правил HDMI кабель прослужит долго и обеспечит стабильное качество передачи сигнала.
Перспективы развития технологии HDMI
Технология HDMI продолжает активно развиваться. Вот основные направления развития на ближайшие годы:
- Увеличение пропускной способности для поддержки 8K@120Hz и выше
- Внедрение технологии HDMI 2.1a с адаптивной синхронизацией
- Расширение функциональности eARC для передачи объектного звука
- Улучшение совместимости с игровыми консолями нового поколения
- Развитие беспроводных технологий на базе HDMI
HDMI остается основным стандартом для подключения аудио/видео техники и будет развиваться вместе с появлением новых форматов и технологий отображения контента.
Распайка (распиновка) кабеля HDMI 19pin
Распайка (распиновка) кабеля HDMI 19pin
|
|
C. on device)|
Для заказа звоните:
+7 (495) 729-35-60
на правах рекламы:
|
Хостинг от uCoz
HDMI 2.
1: всё что нужно знатьВсё что вам нужно знать о HDMI 2.1
Интерфейс HDMI 2.1 предоставит вам новые функции и потребует значительно большую пропускную способность от кабеля и соединения. Однако пройдет много лет, прежде чем вы увидите 8К по обычному телевизору. Если вы уже привыкли к новому модному 4К телевизору высокого класса, вам следует помнить о некоторых вещах. Мы доберемся до них дальше.
Хорошая новость в том, что сам разъем не меняется. Ваши текущие кабели будут работать, даже когда вы, наконец, получите устройство с HDMI 2.1. Вам понадобятся новые кабели, чтобы воспользоваться новыми возможностями и разрешением, которое доступно в версии 2.1, но, опять же, пройдут годы, прежде чем такое разрешение и самое главное контент станут обычным явлением.
Современные устройства в основном используют интерфейс HDMI версии 2.0 или одну из нескольких его итераций. В 2019 году мы увидели несколько телевизоров и AV-ресиверов с полной или частичной реализацией HDMI 2.
1.
Как это повлияет на вас? Незначительно. Вы не можете обновить свой текущий телевизор с помощью новой прошивки до спецификации 2.1, но источников HDMI 2.1 все равно пока нет. Это перспективное обновление учитывает форматы и разрешения, которые не будут широко доступны в течение ближайших лет. Однако, если вы рассматриваете покупку нового телевизора в 2020 году и далее, вам следует понимать ограничения интерфейса 2.0 и то, что предложит 2.1, если вы решите подождать с покупкой телевизора.
В двух словах
Не любите читать? Прочтите хотя бы это.
Ключевые особенности интерфейса HDMI 2.1
- Физические разъемы и кабели останутся такими же как у современных HDMI.
- Увеличена пропускная способность с 18 Гбит/с (HDMI 2.0) до 48 Гбит/с (HDMI 2.1).
- Может поддерживать разрешение до 10K и частоту кадров до 120 кадров в секунду.
- Новые кабели Ultra High Speed HDMI® потребуются для более высоких разрешений и / или частоты кадров.
- Первые продукты с HDMI 2.1 поступят в 2019 году.
Увеличенное разрешение и частота кадров — мечта футуриста:
- 4K50 / 60
- 4K100 / 120
- 5K50 / 60
- 5K100 / 120
- 8K50 / 60
- 8K100 / 120
- 10K50 / 60
- 10K100 / 120
Вы сможете получить разрешение 4K / 60 и базовое 8K / 30 с текущими кабелями HDMI, но для остальных разрешений потребуется сверхскоростной кабель HDMI. Подробнее об этих новых кабелях ниже.
Говоря о цвете, HDMI 2.1 поддерживает BT.2020 и 16 бит на цвет. Это то же самое, что и HDMI 2.0a/b, и это то, что делает широкую цветовую гамму возможной.
Это только основные моменты, хотя. Читайте дальше для деталей.
Все о пропускной способности
Когда вы увеличиваете разрешение телевизионного сигнала, объем данных для передачи этого сигнала увеличивается. 3820×2160 4K UltraHD сигнал, передаваемый по HDMI, примерно в 4 раза превышает объем данных Full-HD 1920×1080.
Если вы представите кабель как трубу, вам понадобится труба намного большего диаметра для передачи сигнала 4K, чем 1080p. То же самое верно, если вы увеличите частоту кадров. Для передачи изображения со скоростью 60 кадров в секунду вам понадобится канал с большей пропускной способностью чем для изображения со скоростью 24 кадра в секунду с тем же разрешением. Больше изображений в секунду — больше передаваемых данных.
Хотя большинство современных кабелей HDMI могут обрабатывать практически весь сегодняшний контент, телевизионная индустрия никогда не стоит на месте. В будущем мы можем увидеть телевизоры с более высокой частотой кадров. Сегодня телевизоры с разрешением 8K уже стали реальностью, но не волнуйтесь, в ближайшее время они не станут обычным явлением. Хотя в будущем может быть, мы увидим и 10K телевизоры.
Если вы не геймер. Персональные компьютеры и игровые автоматы высокого класса — единственный на сегодня источник, который может выводить 4K со скоростью более 60 кадров в секунду.
Xbox One X может выдавать 120 кадров в секунду, но только в более низком разрешении и поэтому не требует HDMI 2.1. Кроме игр, на сегодняшний день в основном нет контента, который требует пропускной способности HDMI 2.1. Поскольку нет никаких признаков того, что фильмы или телевизоры движутся к более высокой частоте кадров, за исключением, возможно, спортивных состязаний, более высокая частота кадров, возможная по спецификации HDMI 2.1, в ближайшем будущем скорее всего, не будет востребована большинством потребителей. Да, теоретически вы могли бы подключить свой 120-герцовый телевизор к источнику сигнала 120 Гц но опять-таки, сейчас нет неигрового 120 Гц контента и не запланировано в будущем, так что это маловероятно.
Мы уже видим 8K-телевизоры, и для передачи полнофункционального 8K-контента на телевизор вам потребуется HDMI 2.1. Поскольку с учетом распространенных размеров телевизоров и расстояния от ТВ до места для сидения даже 4K разрешение выше, чем требуется большинству людей, 8K действительно излишне.
Тем не менее, производители телевизоров любят регулярно увеличивать разрешение, потому что его сравнительно легко увеличить а маркетологи и продавцы делают его «лучше» по определению. Увеличение разрешения экрана неизбежно, 8K телевизоры будут распространятся, но только через несколько лет. Кроме того, будущие телевизоры 8К будут намного лучше и дешевле, чем современные модели.
Визуальное представление о том, насколько большую пропускную способность могут поддерживать будущие кабели Ultra High Speed HDMI. Сегодня 18 Гбит/с достаточно для почти всего существующего контента.
Стоит помнить, что в настоящее время нет публичных дискуссий об источниках 8K, поэтому даже если у вас есть телевизор 8K, вам не к чему подключиться, кроме ваших текущих источников 1080p и 4K. Поэтому, если вы хотите купить 8K-телевизор именно сейчас, не беспокойтесь о поиске новых кабелей, которые будут соответствовать разрешению 8K (подробнее об этом ниже). Поскольку в конечном итоге источники 8K вероятнее всего появятся, вам обязательно следует убедиться, что ваш 8K телевизор имеет HDMI 2.
1, чтобы вы могли получить разрешение 8K на экране своего ТВ. Если вы этого не сделаете, вы рискуете, что ваш дорогой 8K-телевизор не будет совместим с каким-либо 8K-источником, который наконец появится. Это именно то, что мы видели на первых телевизорах 4K, ни один из которых не способен воспроизводить контент с проигрывателей Blu-ray 4K или медиа-стримеров 4K которые появились позже.
Полезные дополнения
Хотя новые разрешения и частоты кадров это первое что бросается в глаза, есть и другие улучшения, которые будут полезны для большинства людей.
«Dynamic HDR» — так называется действительно серьезное улучшение. Начиная с появления контента высокой четкости широкий динамический диапазон или сокращенно «HDR» является самым важным улучшением качества изображения. Сейчас наиболее распространенным форматом HDR является HDR10. Он использует то, что называется метаданными, чтобы сообщить телевизору, как обрабатывать фрагмент содержимого HDR. В текущей версии HDR10 эти метаданные применяются один раз и распространяются на весь передаваемый контент (Грубо говоря на весь фильм или на всю трансляцию).
Динамический HDR («Dynamic HDR») может варьировать внешний вид каждой сцены или даже каждого кадра, а не только программы в целом, чтобы лучше соответствовать этой сцене (или кадру). По сути, темная сцена с яркими бликами (у костра ночью) использует преимущества HDR иначе, чем яркая сцена с темными участками (кто-то под пирсом на пляже в полдень). Если бы эти сцены были в одном фильме, статический HDR обрабатывал бы их одинаково, в то время как динамический HDR позволял бы каждой сцене выглядеть наилучшим образом. HDMI 2.1 поддерживает динамический HDR, но он также должен присутствовать и в передаваемом контенте.
Dolby Vision, HDR10+ и некоторые разновидности Advanced HDR от Technicolor уже используют динамические метаданные и могут передавать через существующие соединения HDMI. Этот аспект HDMI 2.1 гарантирует, что в будущем это будет возможно без проприетарного формата (HDR10 не требует лицензионных сборов).
Помните, что сейчас вы просматриваете изображение SDR на дисплее SDR, так что это только для иллюстрации.
Идея динамического HDR («Dynamic HDR») заключается в том, чтобы каждая сцена могла использовать преимущества HDR, чтобы выглядеть наилучшим образом. Текущий статический HDR имеет только один набор метаданных «просмотра» всего фильма или шоу.
«eARC» — это следующая эволюция так называемого возвратного аудио канала «Audio Return Channel», которая упрощает соединения между аудио-видео устройствами, такими как телевизоры, видеоплееры, саундбары и AV-ресиверы. eARC поддерживает «самые современные форматы аудио, такие как объектно-ориентированное аудио, и обеспечивает расширенные возможности управления аудиосигналами, включая автоматическое обнаружение устройств».
В основном это означает, что вы сможете передать сигнал Dolby Atmos от вашего ТВ на ресивер или саундбар с поддержкой eARC (в настоящее время, используя ARC и HDMI 2.0 вы это сделать не можете). Тем не менее для поддержки eARC, текущие кабели HDMI вероятнее всего менять не потребуется. Если в будущем вы купите телевизор, совместимый с HDMI 2.
1, и ресивер совместимый с HDMI 2.1, ваши текущие высокоскоростные HDMI кабели должны быть в состоянии передавать eARC. Аудио не требует той же пропускной способности, что видео.
«Game Mode VRR» — потенциально интересная функция для геймеров. Она допускает «переменную частоту обновления, которая позволяет процессору трехмерной графики отображать изображение в тот момент, когда оно создано, для более плавного и более детального игрового процесса, а также для уменьшения или устранения задержки, заикания и разрыва кадра». Другими словами, требуется меньшая буферизация для кадров, пока видеокарта создает изображение, поэтому вам не придется выбирать между артефактами изображения и входной задержкой, в идеале уменьшая оба этих фактора. Для кого то это может прозвучать знакомо потому, что это похоже на G-Sync от Nvidia и FreeSync от AMD. Напомним, что обе эти функции доступны только через DisplayPort.
Игровой режим VRR также будет работать с существующими кабелям HDMI (между двумя частями 2.
1-совместимого устройства), хотя, если вы хотите передать видео с разрешением выше 4K60, вам понадобится сверхскоростной кабель HDMI.
Кстати о новом HDMI кабеле…
Новый HDMI кабель будет называться «Ultra High Speed HDMI»
Впервые за последнее время появился новый HDMI кабель. Он выглядит … обычно, то есть выглядит так же, как старый кабель. Там нет нового разъема; он остается прежним. Изначально они назывались кабелями «48G», поскольку они будут иметь пропускную способность 48 Гбит/с, хотя теперь они официально называются сверхскоростными кабелями (Ultra High Speed HDMI). Это примерно в 2,6 раза больше предела в 18 Гбит/с которым ограничены существующие HDMI кабели. Новые кабели имеют обратную совместимость, поэтому они будут работать со всеми старыми устройствами HDMI (с любой скоростью которую поддерживает это устройство).
Кабель HDMI 8K SCP 992-UHS (0.5 м)
Сейчас нет причин покупать сверхскоростной HDMI кабель. Первое поколение этих кабелей редко встречается на рынке, имеет завышенную цену и ничего не даст вашему существующему оборудованию.
Когда в будущем у вас появится оборудование, которое может воспользоваться широкой пропускной способностью или функциями, тогда вам следует обновить кабель. Кстати, к тому времени они будут сильно дешевле.
Чтобы идентифицировать кабель, убедитесь, что на упаковке указан требуемый логотип названия сверхскоростного кабеля HDMI, показанный выше, а также название Ultra High Speed HDMI должно быть написано на внешней оболочке кабеля.
Мы узнали много интересной информации о кабеле HDMI на выставке CES 2019, например, то как долго медные кабели могут не работать, и о том, что еще не проводилось тестирование на соответствие. Последнее означает, что кабели с маркировкой Ultra High Speed произведенные в 2019 году могут работать, а могут и нет. У HDMI Licensing пока нет возможности их протестировать. Поэтому соответствие Ultra High Speed это пока лишь заявление производителя. Кстати, это еще одна причина, чтобы отложить покупку новых кабелей. Узнайте больше о том, что такое сверхскоростной кабель «Ultra High Speed HDMI»
Когда?
Мы уже видим телевизоры с HDMI 2.
1 в 2019 году, а в 2020 году и в дальнейшем их будет больше. Однако не все телевизоры, которые заявляют о совместимости с HDMI 2.1, на самом деле способны на все, что мы обсуждали выше. HDMI Licensing, организация, отвечающая за спецификацию HDMI, позволяет компаниям заявлять о совместимости 2.1, даже если они не поддерживают все аспекты нового формата. Таким образом, телевизор, который не может принимать сигнал 8K / 60, но имеет функцию eARC и переменную частоту обновления, формально считается устройством с поддержкой HDMI 2.1… до тех пор, пока компания указывает, какие аспекты 2.1 это устройство может поддерживать. Это может привести к путанице, так как больше не будет возможности просто проверить, какую версию HDMI имеет продукт, но также и то, какие функции 2.1 продукт может поддерживать или не поддерживать. В идеале эти аспекты легко заметить, но, учитывая, сколько функций и технических характеристик у каждого телевизора уже есть, это, несомненно, делает вещи немного сложнее.
Если вы покупаете телевизор 8K, не ожидайте, что производитель добавит какие-либо функции HDMI 2.
1, позднее. Вполне возможно, что последующее обновление прошивки может дать вашему телевизору такой шанс, когда он уже не новый, но этого может и не быть. Производители телевизоров очень любят добавлять новые функции в старые телевизоры. Но иногда это физически невозможно, а иногда экономически невозможно.
HDMI 2.1 похож на новое скоростное шоссе с 10 полосами посереди сельской местности. Сейчас нет особых причин им пользоваться, но оно несет в себе серьезный задел на будущее. Если вы не рассматриваете 8K телевизор, то это 10-полосная трасса в сельской местности другого района или другой страны. Круто, но не то, что повлияет на ваше ближайшее будущее.
Как удлинить кабели HDMI
Давайте отдадим должное кабелю HDMI. Это помогло избавиться от запутанных проводов позади наших телевизоров, дало нам возможность быстро связать огромное количество устройств с дисплеями нового поколения и обеспечило прочную основу для революции HD. Но несмотря на все, что может выдержать этот непритязательный универсальный кабель, иногда его не хватает.
Буквально.
➡ Присоединяйтесь к Pop Mech Pro и , чтобы получить эксклюзивные ответы на самые важные технические вопросы.
Подобно многим аудио-, видеокабелям и кабелям для передачи данных, кабели HDMI могут страдать от ухудшения сигнала при большей длине — 50 футов обычно считается максимально надежной длиной. И редко можно увидеть кабель HDMI длиннее 25 футов в магазине. Даже в Интернете бывает трудно найти кабели длиной более 50 футов. Если ваш телевизор, телевизионная приставка и другое AV-оборудование находятся на одном предмете мебели, это не должно вызывать беспокойства. С совмещенной установкой вам, вероятно, никогда не понадобится более 6 футов кабеля за раз.
Но телевизоры высокой четкости представили совершенно новый способ размещения оборудования для домашнего кинотеатра. Плоские экраны становятся все более тонкими и легкими, а их профили в виде рамок делают их идеальными для подвешивания на стенах.
Точно так же цифровые HD-проекторы для домашних кинотеатров теперь достаточно доступны по цене для тех, кто не является миллиардером, чтобы установить кинотеатр в подвале.
Чистая установка любой из этих установок обычно требует небольшой проводки в стене, иногда даже из одной комнаты — например, AV-шкафа — в другую. А когда вы протягиваете провода к потолку, над дверями и под полом, необходимая катушка кабеля быстро удлиняется. Вот альтернативы.
Способ №1: внутри стеныHDMI относится к низковольтным проводам, поэтому настенные панели можно прикрепить с помощью простого кронштейна, а не стандартной электрической коробки. Поскольку вы не можете заделывать провода HDMI самостоятельно, ищите настенные панели с внутренним гнездовым разъемом.
Метод № 2: Cat 6 Piggyback Одним из часто используемых решений для ограничения длины кабеля является то, что называется HDMI over Cat 6.
Стивен Д’Аддон, совладелец Intra Home Systems в Нью-Джерси, установщик высоких -конечные аудиовизуальные системы — клянется технологией. «Мы используем только Cat 6», — говорит он 9.0003 Поп-механизм .
Вот как это работает: Источник видео, например HD-кабель, подключается к небольшому устройству — «балуну», на профессиональном языке — с помощью короткого кабеля HDMI. Балун обычно имеет форму небольшой коробки, похожей на маршрутизатор, или настенной пластины. Его работа заключается в передаче сигнала HDMI по одному или нескольким кабелям Cat 5e или Cat 6. (Это те же кабели, которые используются для подключения сетей Ethernet. Кабель категории 5e является более распространенным, но установщики аудиовизуальных устройств предпочитают более новый стандарт категории 6 из-за его более высокой пропускной способности.) На приемном конце аналогичный блок передает сигнал обратно на кабель HDMI, который затем подключается к вашему дисплею.
Расширьте возможности HDMI с помощью технологии Cat-6
Гигабитный кабель Amazon Basics Cat-6 (5 футов)
6 долларов США на Amazon
Кабель Ruaeoda Cat-6 (25 футов)
Сейчас скидка 14% на
12 долларов США на Amazon
Amazon
Orei 4K HDMI Extender Balun
169 долларов на Amazon
KenKoy HDMI Extender Balun
44 доллара на Amazon
Теперь все балуны HDMI over Cat 6 не созданы равными.
Некоторые грубо соединяют кабели HDMI и Cat 6, полагаясь на мощность сигнала исходного источника видео — это значительно ограничивает диапазон. Другие сжимают, а затем распаковывают сигнал HDMI, но это может вызвать проблемы с совместимостью оборудования.
Д’Аддон рекомендует третий тип системы. «Наиболее надежными являются продукты с высокой пропускной способностью и двухсторонним питанием», — говорит он. Эти коробки, которые можно найти по цене около 100 долларов каждая, создают прямой мост между HDMI и парой кабелей Cat 6, но обеспечивают дополнительную мощность, чтобы сигнал мог передаваться на расстояние до 150 футов.
✅ Дополнительный кредит
- Как построить лучший кинотеатр на заднем дворе
- HBO Go, Now, and Max: руководство по обрезке шнура
- Что, черт возьми, такое HDR и почему он на моем телевизоре?
Лучше всего то, что HDMI с питанием по Cat 6 сохраняет качество видео- и аудиосигналов.
А учитывая низкую цену кабеля — около 1 доллара за 10 футов в Интернете — HDMI поверх Cat 6 является наиболее экономически целесообразным для дальних расстояний.
ULTRA.F//Getty Images
Для расстояний до 100 метров доступны адаптеры по той же цене, которые используют коаксиальный кабель. Одна загвоздка: решения HDMI по коаксиальному кабелю обычно требуют как минимум двух коаксиальных кабелей, а часто и четырех. Это означает, что существующие бытовые коаксиальные установки, в которых обычно используется только один кабель, идущий в каждую подключенную комнату, не будут иметь большой пользы.
Для еще более длинных пробегов вам придется отказаться от меди в пользу оптоволокна. В то время как само волокно дешево, аппаратное обеспечение адаптера дорогое (более 500 долларов за коробку). Кроме того, установка своими руками — сложное и сложное занятие, а профессиональная установка делает установку еще более дорогой.
Что, если вы хотите вытащить телевизор на задний двор для большой игры? Или, может быть, вы арендуете свой дом, и вам не разрешено протягивать кабель через стены. В этих случаях можно полностью обойти провода.
«Беспроводной HDMI» — это фраза, которую часто используют, но она не относится к официальному стандарту или даже к конкретной технологии. Скорее, это общий термин для множества беспроводных продуктов, которые передают видеосигналы с использованием проприетарных беспроводных стандартов. Они работают путем размещения передатчика рядом с источником видео и небольшого приемника у телевизора.
Беспроводные передатчики HDMI
Беспроводной удлинитель HDMI EZCast 5G
499 долл. США на Amazon 399 долл. США на B&H Фото
Цифровой беспроводной HDMI-удлинитель J-Tech
399 долларов США на Amazon
Беспроводной адаптер HDMI SOCLL
28 долларов США на Amazon
Беспроводной HDMI-удлинитель ScreenBeam
213 долларов США на Wireless Overstock
HD-системы могут быть полезными, но они могут быть полезными .
В большинстве продуктов максимальная дальность вещания составляет около 50 футов. В отличие от HDMI поверх Cat 6, беспроводные решения HDMI имеют тенденцию ухудшать качество изображения — не фатально, но достаточно, чтобы проницательный глаз заметил это. Сигналы также подвержены непредсказуемым прерываниям, как вы иногда сталкиваетесь с WiFi.
Наконец, эти устройства недешевы: чтобы получить разумную надежность, дальность действия и качество изображения, вам, вероятно, захочется выбрать крупный бренд — Philips или Sony, или Gefen — для настройки более высокого класса и большего радиуса действия — и потратить не менее 300 долларов.
Старый добрый HDMI Прежде чем тратить сотни долларов на удлинители HDMI или беспроводные передатчики, убедитесь, что это действительно необходимо. Для пробега 50 футов и меньше кабель HDMI по-прежнему остается самым простым вариантом.
И не покупайте дорогие кабели, которые можно найти в розничных магазинах. За 50 долларов, которые вы можете потратить на 10-футовый кабель в Best Buy, вы можете купить 50-футовый кабель у авторитетного онлайн-продавца, такого как Newegg или Monoprice.
Сверхдлинные кабели HDMI
Кабель HDMI BlueRigger 4K (50 футов)
39 долл. США на Amazon
Кабель Postta 4K HDMI (50 футов)
27 долл. США на Amazon
42 доллара США на AmazonКабели Прямой онлайн-кабель 4K HDMI (50 футов)
23 доллара США на Amazon
HDMI можно ловить и устанавливать в стене почти так же легко, как коаксиальный кабель или кабель Cat 6. (Хотя, благодаря функциям безопасности HDMI, вы не можете отрезать кабель до точной длины и установить фитинги самостоятельно, что означает, что вам, как правило, приходится покупать больше и оставлять немного слабины в ваших стенах.) Поэтому обязательно измерьте расстояние между свое оборудование и телевизор, прежде чем инвестировать в сложную систему.
Может оказаться, что кабель HDMI — самое дешевое и простое решение.
🎥 Смотрите это:
Кабели HDMI с Ethernet Часто задаваемые вопросы: что означает Ethernet-через-HDMI
вернуться в учебный центр
WiFi сделал нашу жизнь невероятно гибкой; мы можем оставаться на связи практически в любом месте. Однако у него, безусловно, есть свои недостатки, особенно по сравнению с проводной сетью. Скорость передачи данных ниже, надежность может быть сомнительной, а количество пользователей в сети может сильно влиять на производительность.
Из-за этих проблем подключение к сети Wi-Fi может стать серьезной проблемой, если ваш телевизор высокой четкости, игровая приставка или проигрыватель Blu-Ray должны быть подключены к Интернету. И прокладка дополнительных кабелей Ethernet ко всем вашим устройствам может стать логистическим кошмаром.
К счастью, группа, ответственная за создание и пересмотр стандартов для HDMI — общепринятого метода подключения устройств для передачи сигналов высокой четкости — придумала ответ, когда выпустила версию HDMI 1.
4 в 2009 году.. Эти новые стандарты (которые также предусматривали поддержку более высокого разрешения видео, более глубокого цвета, 3D-видео и обратного аудиоканала) предусматривали дополнительное добавление канала HDMI Ethernet (известного как HEC) в кабелях HDMI. Канал Ethernet может передавать данные между двумя подключенными устройствами, позволяя им совместно использовать проводное подключение к Интернету.
Часть Ethernet кабеля HDMI работает молниеносно. Он может поддерживать дуплексную полосу пропускания 100 Мбит/с — именно то, что вам нужно для надежного высокоскоростного подключения к Интернету, независимо от того, импортируете ли вы видео высокой четкости или играете в новейшие видеоигры, доступные онлайн.
Это нововведение было разработано для решения проблемы, связанной с необходимостью полагаться на Wi-Fi при подключении HDTV или игровой системы с поддержкой Ethernet через HDMI. Красный кабель HDMI уже был подключен к устройству для передачи видео- и аудиосигналов, а теперь его можно было использовать и для онлайн-подключения — без суеты, без суеты, без WiFi и без прокладки дополнительных кабелей.
С тех пор все версии HDMI включают стандарты подключения Ethernet, но это не означает, что все кабели HDMI могут его поддерживать. Вот что вам нужно знать, чтобы выбрать правильный кабель для ваших нужд.
Основы HDMI
Мы рассмотрели тему кабелей HDMI более подробно в другом месте нашего Учебного центра, но перед тем, как мы перейдем к особенностям кабелей с возможностью подключения к Интернету, давайте немного освежим в памяти информацию.
HDMI означает «мультимедийный интерфейс высокой четкости», и с тех пор, как он был впервые представлен в начале 21 века, он стал всемирным стандартом для передачи цифровых видео- и аудиосигналов практически для всех медиа-приложений. (Он гораздо реже используется для компьютерных приложений.) Последние версии HDMI могут работать с чрезвычайно высокими скоростями, необходимыми для современных видеоприложений, передавать сигналы высокой четкости 4K и 3D с идеальным цифровым качеством, передавать до 32 каналов объемного звучания.
-звуковой звук, поддержка сигналов защиты от конфиденциальности — короче говоря, он делает все, что вам может понадобиться для домашнего кинотеатра или аудио/видео системы, и все это в одном кабеле.
Одна из прелестей HDMI заключается в том, что стандарты были разработаны с учетом обратной совместимости. Другими словами, вам обычно не нужны новые кабели для работы с оборудованием с более новой версией HDMI. Однако есть два важных момента, о которых вам нужно знать.
Старый кабель HDMI подойдет для вашего нового HDTV. Однако это не обязательно означает, что вы получите оптимальную производительность, потому что стандарты видео сильно изменились за эти годы. Сегодняшние видеосигналы высокой четкости требуют передачи большего количества информации, передаваемой на более высоких скоростях, чем когда-либо делали «старые» телевизоры. Это означает, что современные кабели HDMI, используемые для дисплеев высокой четкости 1080p или 4K, должны иметь большую емкость данных и поддерживать более высокие скорости, чем в прошлом, чтобы отображать ожидаемое вами потрясающее качество изображения.
Старые кабели HDMI по-прежнему будут давать вам хорошее изображение, но они действительно созданы для более ранних моделей телевизоров и лучше всего подходят для них. По этой причине на рынке вы увидите две основные категории кабелей HDMI: стандартные (также называемые категорией 1) и высокоскоростные (категория 2). Стандартные кабели HDMI, разработанные для старых дисплеев, обычно подходят для 1080p, но на самом деле рассчитаны на 1080i и ниже. Высокоскоростные кабели HDMI справятся со всем, что вы можете им предложить.
Мы уже упоминали, что не все кабели HDMI поддерживают Ethernet. Таким образом, хотя старый кабель HDMI должен работать нормально, если вы подключите его к устройству с поддержкой Ethernet через HDMI, он не будет автоматически передавать вам интернет-сигнал. Вам нужен кабель HDMI со встроенным Ethernet, чтобы подключить вашу систему к сети. Это означает, что на рынке есть четыре категории кабелей HDMI: стандартные, стандартные с Ethernet, высокоскоростные и высокоскоростные с Ethernet.
Суть в том, что перед покупкой кабеля HDMI вам необходимо сначала выяснить, нужен ли вам стандартный или высокоскоростной кабель, а затем решить, нужна ли вам возможность Ethernet. Выбор кабеля с Ethernet увеличивает цену, но незначительно.
Кому нужны кабели HDMI с Ethernet?
Во-первых, важное предупреждение. Чтобы соединение Ethernet работало должным образом, вы должны подключить два устройства, каждое из которых поддерживает Ethernet через HDMI (они будут помечены как совместимые с HEC), и пока это делают немногие. Во многих отношениях вы планируете будущее не меньше, чем настоящее, когда покупаете кабель HDMI с Ethernet. Вот как могут работать эти перспективные кабели.
Возможно, наиболее популярно использование для подключения HDTV или монитора к игровой консоли, такой как Xbox One или PlayStation 4. Быстрое и надежное подключение к Интернету необходимо для живых игр против других онлайн-игроков и даже необходимо для загрузки обновлений или новое программное обеспечение.
Вместо того, чтобы прокладывать два кабеля Ethernet, один к готовому к Интернету телевизору, а второй к игровой приставке, одно и то же соединение можно было использовать на кабеле, уже проложенном между двумя компонентами.
Другой возможностью является подключение проигрывателя Blu-ray к монитору высокой четкости или телевизору. Многие люди уже используют отдельные кабели для приема интернет-программ на свои устройства Blu-ray, а затем отправляют их на HDTV; поскольку телевизор и Blu-Ray уже будут подключены через кабель HDMI, дополнительное соединение между двумя устройствами не потребуется.
Мир домашних развлечений быстро меняется, новые технологии появляются так быстро, что потребитель практически не может предугадать, что может понадобиться в будущем. За дополнительный доллар или два по сравнению с обычными кабелями кабели HDMI с Ethernet — отличная инвестиция для размещения оборудования, которое, вероятно, уже находится в пути.
Часто задаваемые вопросы:
Какой кабель HDMI лучше всего подходит для Sony PS3/PS4?
Рекомендуемые продукты
Cmple — 28AWG Высокоскоростной кабель HDMI 18 Гбит/с 15FT HDMI 2.
