Распиновка кабеля HDMI — инструкция по распайке соединителя
Распиновка кабеля HDMI — этот кабель позволяет легко подключать мультимедийные устройства к мониторам, проекторам или телевизорам, обеспечивая при этом высокую четкость изображения. Такие кабели имеют возможность поддерживать форматы 3D-видео и разрешения Ultra HD, поэтому ваши любимые фильмы, фотографии или даже презентации будут выглядеть великолепно.
Также кабеля такого типа идеально подходит для подключения телевизионных приставок, игровых консолей, медиаплееров или компьютеров к любому монитору, проектору или телевизору с портом HDMI.
Двухсторонняя распиновка кабеля HDMI своими руками
Бывают такие моменты, что кабель HDMI внезапно перестает работать. Мне часто приходится сталкиваться с электронной техникой требующей ремонта, в том числе и различными соединительными кабелями.
Поэтому я хорошо знаю о недостаточной надежности подобных интерфейсов. Особенно у них слабое звено, это места оконцовки кабеля разъемом.
К тому же эти провода сильно чувствительны к различным изгибам в процессе частых переподключений. Лучшим вариантом, в таком случае, было-бы установить их один раз и больше не дергать. Но в действительности нам часто приходится подсоединять ноутбуки к телевизору и другие мультимедийные устройства. Следовательно, как бы мы не старались бережно обращаться с такими разъемами, они все равно подвергаются механическим нагрузкам.
В случае если у вас по кабелю перестал проходить сигнал, а в ваших закромах имеется такой же поврежденный кабель, но с вполне годными разъемами. То тогда можно будет просто отпаять их с поломанного соединителя и установить на новый отрезок провода, с учетом того, что он у вас имеется. Ну, а теперь вам нужно только понять особенность распайки кабеля HDMI to HDMI, тоесть как это делается. Хотя есть и другой вариант: можно сгонять в компьютерный магазин и купить новый соединительный провод.
На кой ляд нужно самостоятельно изготавливать такой кабель
Конечно многие пользователи мультимедийной техникой могут поднять подобный вопрос, дескать, с чего вдруг нужно морочиться с распайкой.
Ведь сейчас можно свободно приобрести за относительно небольшую цену новый кабель. Однако на такой вопрос, есть определенный ответ:
Современный HDMI кабель
- Прежде всего, не у каждого поблизости есть магазин, где продают такие товары. Даже если такая торговая точка имеется, то неизвестно есть ли там такой кабель, который вам необходим. Особенно это касается маленьких и удаленных населенных пунктов, где люди также пользуются благами цивилизации.
- Следующий момент: не всякий пользователь захочет приобретать дешевенький кабель, сомневаясь в его качестве, тем более если он раннее использовал высококачественный.
- Еще одна наглядная ситуация. Например: в вашем распоряжении есть пара одинаковых кабелей оконцованные разъемами, но при этом, на каждом имеется один поврежденный коннектор, а один целый. В этом случае, было бы неплохим вариантом, из двух бесполезных шнуров сделать один нормальный, к тому же не придется тратить деньги на новый. Сделать шнурок своими руками, это даже будет интересно, особенно для тех, кто увлекается радио-электроникой.
- Еще один немаловажный аспект, стандартный HDMI кабель по длине может оказаться слишком короткий, и вам потребуется сделать его длиннее. А, что делать, если например разъем кабеля не лезет в стенное отверстие, чтобы пропустить его в другую комнаты? Что лучше, долбить стену или перепаять кабель?
Проще говоря, возникающих ситуаций, при которых изготовление или ремонт кабеля HDMI to HDMI может быть более оправданным вариантом, чем искать новый шнур.
Как определить, что проблема находится именно в кабеле HDMI
На снимке изображена часто встречающаяся проблема с HDMI – поломанный коннектор изогнулся в корпусе. Такой трабл возникает чаще всего при установке телевизора на настенную подставку, где для ТВ просто мало свободного пространства.
Как распознать, что проблема возникла именно из за неисправного кабеля:
Если на экране такое — то это барахлит ваша спутниковая антенна
Шумовые искажения на телевизионной картинке
Вместо изображения появились горизонтальные и вертикальные полосы
Когда в телевизоре не слышно звука
- Изображение на экране присутствует, но без сопровождения звука.
- Также могут быть и прочие проявления, хотя сущность та же самая – первым делом всегда нужно проверять целостность соединительного кабеля, а затем уже самого оборудования.
Задействован не тот, который нужно входной коннектор
На практике довольно часто случаются различные курьезы, когда пользователи с малым опытом не могут сообразить, что на ТВ был изменен вход активного сигнала. Поэтому, если у вас на экране появилась картинка в виде снегопада, то тогда нужно с помощью пульта управления найти функцию смены входного сигнала, например: «Input», «TV\IN», и т.д. Затем в предложенном списке, следует выбрать нужный вход.
Сам соединительный кабель HDMI to HDMI, как правило, обладает довольно надежной наружной изоляцией. Поэтому, если визуально вы не нашли на нем явных повреждений, тогда с большей вероятностью можно утверждать, что причина неработоспособности шнурка кроется в самих разъемах. Как безошибочно определить где находится неисправность?
Ниже представлены небольшие, но использованные на практике советы, в частности — распиновка кабеля HDMI:
- В первую очередь нужно чуть шевельнуть подключенный к телевизору коннектор.
- Если после этого никаких изменений не произошло, тогда нужно извлечь HDMI-разъем, а затем подключить его опять. В некоторых случаях, такие действия могут помочь вернуть в нормальное состояние картинку и звук.
- Далее, что следует сделать, это — заменить вход и сам кабель на другой. Например, можно задействовать разъемы RCA, называемые «тюльпаном». В случае нормального восстановления изображения, можно утверждать, что проблема находилась именно в соединительном кабеле HDMI.
- Тщательно проверьте коннекторы, именно они часто подвергаются механическим повреждениям в виде изгиба либо отрыва проводков на месте распайки.
Может случится и вот так
Совет! Установленные в телевизорах и ресиверах коннекторы HDMI типа «розетка», в редких случаях выходят из строя, наиболее часто проблемы возникают с проводами. Однако, проверить на исправность эти порты, тоже нужно.
Процесс выполнения работ по ремонту переферии — правильная распиновка кабеля HDMI
С этого места будем уже приступать непосредственно к рассмотрению самого ремонта HDMI кабеля.
Сначала определим, какие материалы и инструменты потребуется для ремонта.
Набор инструментов для распиновки кабеля HDMI
Чтобы выполнить самостоятельный ремонт разъемов нужно заранее подготовить все необходимое для этого. Наверняка, у многих из вас, кто собирается заняться восстановлением соединительных проводов, уже имеются основные инструменты.
Измерительные приборы
Качественный паяльник
Лучше использовать нож с толстым лезвием
Без бокорезов не обойтись никак
Изоляционный материал
Приспособление для пайки
Приспособление «третья рука» намного облегчает процесс пайки мелких деталей.
Стоимость такого устройства небольшая, хотя для одноразового использования покупать его не стоит. Лучше уж будет приобрести новый кабель HDMI to HDMI. Однако и без «третьей руки» паять такие мелкие детали неудобно. Но если проявить смекалку, то можно соорудить из доступных материалов, нечто похожее. Надеюсь, припой ПОС-61 и жидкий флюс у вас найдется.
Начинаем процесс пайки

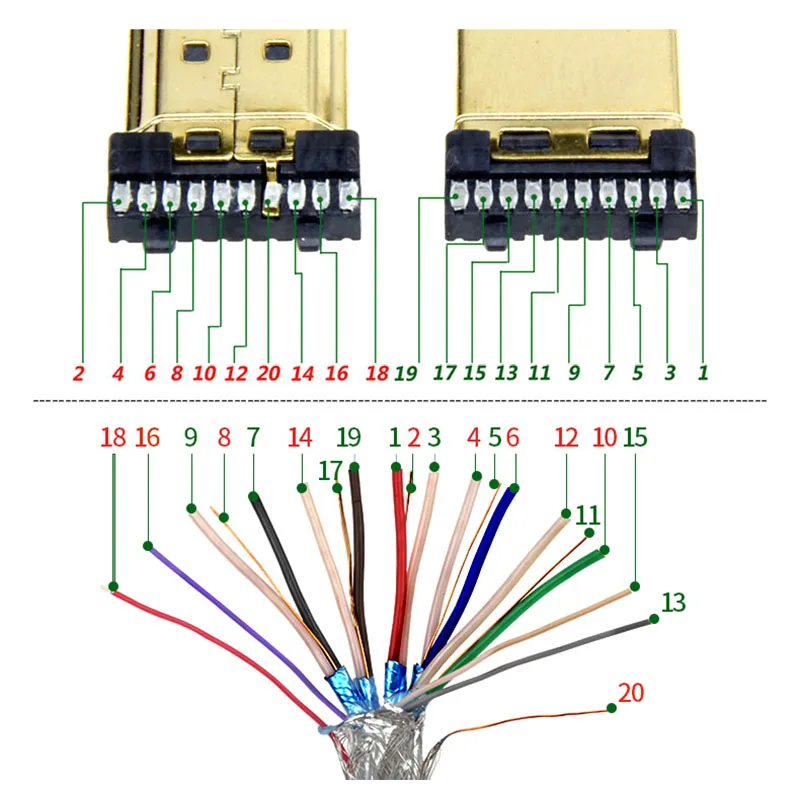

Конструкция HDMI кабеля выполнена из девятнадцати тонких медных проводков, некоторые из них объединены в пары и экранированы.
Распайка HDMI кабеля
В нашем случае, требуется припаять каждый проводник к определенной контактной площадке коннектора.
Производим следующие операции:
Удаление корпуса разъема
Совет! Поврежденный соединитель разбирать не нужно, его следует просто отрезать бокорезами от провода, так как нам нужен только кабель. Затем зачищаем концы всех проводков.
Отрезаем провод
Подготовленный штекер
Начинаем паять
Прозвонка спаянного разъема
Фиксация проводков термоклеем в коннекторе
Вместе с этим, используя термопластичный клей формируем подобие корпуса.
Соединение с нанесенным клеем
Вот, что в результате получилось
Вот и все, изготовленным собственноручно изделием можно пользоваться. Такой же способ можно применить, если потребуется просто увеличить длину кабеля.
Самостоятельный ремонт HDMI кабеля
Распиновка hdmi кабеля по цвету
Несмотря на бурное развитие технологий, полностью отказаться от провода пока невозможно. По проводам подается питающее напряжение, кабели HDMI передают видеосигнал высокой четкости. Провод — это просто и надежно, но только до тех пор, пока он не поврежден. Слабое место любого соединительного кабеля, в том числе HDMI — участок возле разъема. Постоянные перегибы способствуют повреждению проводников.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Цветовая маркировка HDMI!
- RCA (разъём)
- Распиновка HDMI разъема и кабеля в картинках
- Распиновка HDMI
- Анатомия HDMI кабеля
- HDMI кабель и интерфейс — вся правда
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ремонт HDMI
youtube.com/embed/y3WwissiRlM» frameborder=»0″ allowfullscreen=»»/>Цветовая маркировка HDMI!
Что такое интерфейс HDMI знают практически все, он уже давно стал пользоваться популярностью у многих пользователей благодаря своим улучшенным, по сравнению с другими интерфейсами, характеристикам. Если говорить о характеристиках HDMI кабеля, то, прежде всего, нужно вспомнить о скорости передачи данных, которая, в зависимости от стандарта HDMI, становится все больше и больше. Еще одной важной характеристикой HDMI кабеля является его способность передавать аудио и видео сигнал одновременно, причем в уже упомянутом стандарте 2.
HDMI интерфейсы с успехом используются как в компьютерах и ноутбуках, так и в телевизорах и мобильных устройствах. Иногда возникает необходимость ремонта HDMI кабеля или разъема, дело это достаточно тонкое и непростое. Для этого нужно иметь схему распиновки HDMI кабеля, что позволит ориентироваться в назначении каждого отдельного провода.
Что такое распиновка? Распиновка — это обозначение функций контактов или проводов с последующей их нумерацией, еще ее иногда называют распайкой.
Как можно заметить, распиновка кабеля и разъема отличается зеркальным отображением функций контактов, что логично. Чтобы было легче ориентироваться при распайке hdmi разъема, провода имеют разные цвета пластикового покрытия, ниже приведена распайка hdmi кабеля по цветам. Ваш e-mail не будет опубликован. Распиновка hdmi разъема. Распиновка hdmi кабеля Как можно заметить, распиновка кабеля и разъема отличается зеркальным отображением функций контактов, что логично.
Разъём hdmi распиновка по цветам. One Comment 1. Александр Добавить комментарий Cancel Reply Ваш e-mail не будет опубликован. Разделы сайта.
RCA (разъём)
Название RCA произошло от названия Radio Corporation of America , предложившей этот тип разъёма в начале х годов для подключения фонографов к усилителям. Большим недостатком таких соединителей является то, что при подключении сначала соединяется контактная пара сигнала с напряжением , а лишь затем контакты корпусов.
Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами, что часто происходило при подключении телевизоров к ТВ-выходу на видеокартах. Внешний диаметр ободка зависит только от его толщины и не нормируется. Обычная пластмасса или полиэтилен быстро плавятся при таких температурах и сплавляют внутренний проводник с внешним корпусом разъёма. Рекомендуется тщательно следить за перегревом разъёма или приобретать с тугоплавким внутренним изолятором.
Вопрос, как спаять HDMI кабель, многих поставит в тупик. «идет снег», гамма смещена в сторону одного из основных цветов;; вместо изображения на.
Распиновка HDMI разъема и кабеля в картинках
Маркировка кабелей Добрый день! Собираюсь перерасшить патч панели, кто знает какие существуют способы маркировки Маркировка кабелей сети Всем привет! А кто чем и как маркирует кабели или может используют спец. Цветовая маркировка проводов Добрый день! Подскажите пожалуйста, существуют ли стандарты на цветовую маркеровку проводов по их Нестандартная цветовая маркировка Имеются такие резисторы, сопротивлением 1,8 и 0,27 Ом соответственно.
Что обозначает 5 полоса? Какое подключение лучше? На мониторе встроенные колонки отсутствуют.
Распиновка HDMI
Сохранить и прочитать потом —. С выходом спецификации HDMI 1. Цель данной статьи — помочь разобраться в этом изобилии. Сразу оговорюсь, что материал предназначен для читателя, который уже имеет представление о том, что такое HDMI.
Нередко случается так, что кабели HDMI входят из строя. Эти провода очень плохо переносят изгибы и регулярные переустановки.
Анатомия HDMI кабеля
HDMI — интерфейс для передачи видеосигнала высокой четкости, все современные видеокарты и телевизоры оснащены именно им, аналоговый s-video уходит в прошлое. HDMI распиновка приведена ниже. Распиновка hdmi кабеля по сути ничем не отличается от распиновки разъема, просто получается зеркальное отображение. Чтобы было легче ориентироваться при распайке hdmi разъема, провода имеют разные цвета пластикового покрытия, ниже приведена распайка hdmi кабеля по цветам. Возможно ли подключение ТВ в качестве монитора? Приветствую, вопрос такого характера ниже был похожий вопрос , имеется монитор с dvi входом и кабель hdmi-dvi, этот монитор в связке с данным кабелем при подключении к ноуту работает, при подключении же к спутниковому тюнеру нет, в чем может быть затык?
HDMI кабель и интерфейс — вся правда
Категория — Разъемы и кабели.
По сравнению со своими функциональными аналогами HDMI не только поддерживает передачу многоканальных сигналов звукового сопровождения, но и обладает несколько меньшими габаритами, что делает его очень привлекательным не только для стационарной техники, но и для использования в ноутбуках и иных переносных устройствах. Разъем HDMI реализует классическую несимметричную двухкомпонентную схему и содержит панельную часть, выполненную в виде розетки, к которой подключается кабельная вилка. Несмотря на внешнее сходство с USB они не совместимы между собой за счет наличия на вилке HDMI большого ключевого выступа в форме характерной выштамповки. Кроме механической блокировки этот элемент определяет полярность соединителя. С учетом фокусной области применения разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов экран из алюминиевой фольги , отдельных проводов служебных данных и питания. Распиновка hdmi разъема представлена в таблице. Цвета групп у разных производителей могут отличаться.
Композитное соединение использует один кабель RCA, и передает по оному и другие RCA кабели маркируют цветом: композитный видео – желтым, Переход с DVI на HDMI можно например, при помощи соответствующего.
HDMI supports standard, enhanced, or high-definition video, plus multi-channel digital audio on a single cable. HDMI also includes support for 8-channel uncompressed digital audio. Beginning with version 1.
Нередко случается так, что кабели HDMI входят из строя. Эти провода очень плохо переносят изгибы и регулярные переустановки. В идеале, их нужно поставить, и не трогать совсем, но на практике мы часто подключает к ТВ ноутбуки и прочую технику, и HDMI, хочешь-не хочешь, начинает страдать. Если у вас случилось так, что сигнал кабель передавать перестал, но в запасе имеется другой, с которого можно снять рабочие коннекторы, то вам осталось узнать, как спаять кабель HDMI, и продолжить пользоваться всеми преимуществами цифрового телевидения. Ну, или сбегать в магазин за новым — кому что! У многих читателей может возникнуть резонный вопрос — зачем вообще связываться с пайкой, когда за вполне скромные деньги можно пойти и купить новый, на что мы ответим следующее:.
Следует иметь в виду, что цветовая маркировка жил вашего кабеля может отличаться от указанной на схеме.
Современные модели телевизоров позволяют подключить одновременно DVD-плееры, видеомагнитофоны, видеокамеры, игровые приставки, декодеры цифрового телевидения, да еще и компьютеры в придачу. Все это соединяется с помощью кабелей, но с развитием электронной техники домашнего развлечения по технической или маркетинговой необходимости производители, на нашу с вами голову, создали множество кабелей и вариантов их соединений. Многие из кабелей для соединений компонентов электроники стоят очень и очень недешево. Многие кабели, обеспечивая отличное звучание вашей аудиосистемы или превосходную картинку вашего телевизора, стоят при этом очень и очень недешево. А потому не стоит пренебрегать, при расчетах бюджета покупки электроники, стоимостью кабелей для ее соединения. Тем более, что некоторые способы соединения сопоставимы по цене со стоимостью небольшого ЖК-телевизора. Однако, рассказывая о аудио и видео кабелях, мы не будем рассматривать подключение многоканального звука в этой статье подробно, так как считаем, что для качественного описания понадобиться отдельная статья.
В мире информационных технологий время не стоит на месте, а стремительно идет вперед, и не удивительно, что многих пользователей интересует вопрос: как выбрать HDMI кабель для подключения того или иного устройства Smart TV, ноутбук, планшет…? Правильно сориентироваться в большом ассортименте и многочисленных версиях HDMI кабеля для покупателя порой очень не просто. Какой HDMI кабель лучше для соединения нескольких устройств я постараюсь не замысловато рассказать вам в этой статье.
Обзор разъемов HDMI
Краткая история разъемов HDMI
Если у вас есть устройство, которое воспроизводит видео- и аудиовыход, необходимый для работы или использования этого устройства, вы можете отображать его через экрана платы или отправить сигнал на отдельный монитор или дисплей. Для его отправки потребуется кабельная система определенного типа со встроенными разъемами.
Это простой способ взглянуть на довольно сложную историю, которая охватывает многие годы развития технологий межсоединений.
Он начинается со стандарта Composite RCA для телевизоров 1956, переходит через S-Video для видеомагнитофонов и домашних компьютеров в 1979 году и через VGA для IBM PC в 1987 году, а затем к компонентным RCA и DVI в 1990-х годах. За исключением DVI, все они были стандартами аналогового кабеля, а передаваемые сигналы были либо аудио, либо видео, но не обоими одновременно. Короче говоря, вам нужно много кабелей, чтобы все заработало.
DVI сделал шаг вперед, поддерживая цифровое видео, но пользователям, которые хотели передавать аудио и видео одновременно, по-прежнему приходилось использовать до пяти отдельных кабелей. Только после введения стандарта мультимедийного интерфейса высокой четкости (HDMI 1.0) в 2002 году эти несколько кабелей были объединены в один.
С введением нового стандарта популярность кабелей и разъемов HDMI начала расти в течение двадцатилетнего периода разработки, что сделало HDMI одним из наиболее часто используемых форматов для передачи аудио-видеосигнала как дома, так и на рабочем месте.
Что такое стандарт HDMI?
С 2002 года было выпущено дюжина обновлений исходного стандарта HDMI, предлагающих более высокую скорость, увеличенную полосу пропускания, лучшее разрешение, поддержку новых форматов вещания и различные размеры разъемов.
Первоначальная спецификация HDMI 1.0 была разработана форумом HDMI главным образом для того, чтобы убрать беспорядок с кабелями, необходимыми для передачи видео и аудио, а также для улучшения функциональности. Спецификация определила основные возможности системы интерфейса с одним кабелем, цифровым аудио- и видеоразъемом. Технология работала и, по словам ее создателей, «продолжает оставаться ведущим интерфейсом цифрового видео, аудио и данных, который соединяет дисплеи сверхвысокой четкости с широким спектром бытовой электроники, ПК, мобильных, автомобильных и коммерческих AV-устройств. Он также расширился до решений для таких отраслей, как здравоохранение, военная промышленность, аэрокосмическая промышленность, безопасность, наблюдение и промышленная автоматизация».
Самая последняя версия стандарта — версия 2.1, выпущенная в ноябре 2017 года. Она поддерживает ряд более высоких разрешений видео и частоту обновления до 10K. Он также поддерживает форматы High Dynamic Range (HDR) и пропускную способность до 48 Гбит/с. Однако сам разъем не изменился.
| Поколение | HDMI 1.0 | HDMI 1.3 | HDMI 1.4 | HDMI 2.0 | HDMI 2.1 |
|---|---|---|---|---|---|
| Скорость | 4,5 Гбит/с | 9 Гбит/с | 9 Гбит/с | 18 Гбит/с | 48 Гбит/с |
| Новые возможности | 1080p | Глубокий цвет | 4K@30FPS и 3D | 4K@60FPS | До 10K, динамический HDR, Ethernet, переменная частота обновления |
| Начальная версия | декабрь 2002 г. | июнь 2006 г. | май 2009 г. | сентябрь 2013 г. | ноябрь 2017 г. |
Типы разъемов HDMI
Кабель HDMI состоит из нескольких экранированных витых пар проводов, по которым передается видеосигнал, а также отдельных проводников для питания, заземления и других низкоскоростных каналов связи устройств. Разъемы HDMI заканчивают кабель и подключаются к используемым устройствам. Физически эти разъемы имеют трапециевидную форму с углублениями на двух углах для обеспечения правильного выравнивания при вставке. По внешнему виду они похожи на разъемы USB. Существует пять различных типов разъемов HDMI:
- Тип A (стандарт): содержит 19 контактов и три дифференциальных пары. Размер 13,9 мм x 4,45 мм, женская версия немного больше. Электрически обратная совместимость с DVI-D.
- Тип B (двухканальный): содержит 29 контактов и шесть дифференциальных пар. Размер 21,2 мм х 4,45 мм. Предназначен для использования с дисплеями с очень высоким разрешением. Электрически обратная совместимость с DVI-D. Этот разъем остается в спецификации, но никогда не использовался в продуктах из-за его размера.
- Тип C (мини): меньше, чем тип A (стандартный) размером 10,42 мм x 2,42 мм, но с той же функциональностью и 19-контактной конфигурацией. Предназначен для портативных устройств.
- Тип D (Микро): имеет размеры 5,83 мм x 2,20 мм. Вмещает 19 булавок. Аналогичен разъемам micro-USB и предназначен для небольших портативных устройств.
- Тип E (автомобилестроение): включает фиксирующий язычок для предотвращения отключения от вибрации и кожух для защиты от влаги и грязи. Предназначен для автомобильных приложений. Доступна релейная версия, обеспечивающая интерфейс с потребительскими аудио/видео продуктами.
Электрически обратная совместимость с DVI-D. Этот разъем остается в спецификации, но никогда не использовался в продуктах из-за его размера. Все эти разъемы выпускаются как в штыревом, так и в гнездовом исполнении и могут быть прямыми или угловыми с горизонтальной или вертикальной ориентацией.
Гнездовые разъемы чаще всего встроены в устройство-источник и устройство-приемник. Также доступны адаптеры и соединители, а также прочные версии разъемов для суровых условий.
Текущие возможности
Основной и самой популярной особенностью разъемов и кабелей HDMI является их способность передавать как аудио-, так и видеосигналы по одному кабелю без ухудшения характеристик. Последняя версия стандарта HDMI также включает в себя функции, соответствующие возможностям выходного устройства. К ним относятся:
- Разрешение 4k с частотой 120 кадров в секунду (FPS) или 8k с частотой 60 кадров в секунду для уменьшения задержки ввода и увеличения скорости отклика
- Переменная частота обновления (VRR) для соответствия устройству вывода
- Поддержка форматов расширенного динамического диапазона (HDR) для улучшения глубины, детализации, яркости и контрастности видео
- Очень низкий уровень электромагнитных помех (EMI)
- Обратная совместимость с более ранними версиями стандарта
- Кабель питания HDMI для прямого питания низкого напряжения через разъем
- Поддержка Enhanced Auto Return Channel (eARC) (с высокоскоростным кабелем) для обеспечения полной совместимости между устройствами
- Возможность управления бытовой электроникой (CEC), позволяющая устройствам HDMI управлять друг другом и облегчающая дистанционное управление несколькими устройствами с помощью одного портативного пульта дистанционного управления
- Поддержка канала HDMI Ethernet (HEC) для обеспечения доступа в Интернет без отдельного кабеля
- Поддержка 3D-форматов и разрешений
Назначение контактов разъема HDMI
За исключением типа B, различные типы разъемов HDMI имеют 19 контактов, но конфигурация контактов для сигналов, которые они передают, различается от типа к типу.
Это означает, что внутри определенного типа существует обратная совместимость, но при проектировании или изготовлении кабелей необходимо соблюдать осторожность, чтобы для разных сигналов использовались правильные номера контактов. Поскольку каждый из типов не может сочетаться с типами другого типа, проблем с перекрестным соединением не возникает.
На приведенной выше схеме показана типичная конфигурация контактов типа A. Отдельные контакты могут передавать сигналы данных, тактовые сигналы, питание низкого напряжения, управляющие сигналы, CEC или HEC.
Типы кабелей HDMI
Доступны несколько типов кабелей HDMI:
- Кабели HDMI категории 1 — стандартная скорость:
- Standard (категория 1) — основной кабель HDMI
- Стандарт с Ethernet (категория 1) — идентичен стандартному кабелю, но добавляет канал Ethernet
- Standard Automotive (категория 1) — соответствует тем же требованиям, что и стандартный кабель, но предназначен для использования в автомобилях
- HDMI категории 2 — высокоскоростные кабели:
- High Speed (категория 2) — используется для видео с более высоким разрешением
- Высокоскоростной с Ethernet (категория 2) — то же, что и высокоскоростной, но с поддержкой Ethernet
Прочие аспекты проектирования
Компоновка печатной платы с использованием устройств HDMI может иметь решающее значение для сведения к минимуму перекрестных помех и целостности сигнала.
Следует также соблюдать осторожность при использовании витых пар проводов. Кабели, использующие витые пары, также могут страдать от потери сигнала на расстоянии до 50 футов из-за затухания. Удлинители HDMI можно использовать для увеличения этого расстояния до 300 футов.
Технология HDMI также плохо подходит для одновременного управления несколькими устройствами. Он не может отправлять несколько сигналов на отдельные устройства и не может одновременно отправлять сигналы объемного звучания и стереозвука.
Приложения HDMI
Теоретически любое устройство, отправляющее аудио- и видеосигналы на другое устройство, например монитор, может использовать для соединения технологию HDMI. Это открывает широкий спектр приложений и применений, от бытовых устройств до бизнес-систем и промышленных систем. Некоторые из текущих приложений для HDMI включают, но не ограничиваются:
- ПК и ноутбуки
- Мониторы
- Системы HDTV
- DVD-плееры Blu-Ray
- Ультра HD-плееры
- Игровые приставки
- Видеопроекторы
- Кабельные и спутниковые коробки
- Ресивер для домашнего кинотеатра
- Цифровые фотографические устройства
- Смартфоны
- Цифровые аудиоустройства
- Видеостены
Резюме
Технология подключения HDMI отлично подходит для уменьшения количества кабелей и сложности систем, генерирующих одновременно высококачественные аудио- и видеосигналы с высокой пропускной способностью.
Изменения в стандарте за последние годы позволили улучшить скорость передачи данных и пропускную способность, а также добавили важные функции, такие как Ethernet. Разъемы и кабели, составляющие эту систему, в настоящее время используются в устройствах и системах, используемых в домашних развлечениях, связи на рабочем месте, а также на коммерческих и промышленных рынках. Формат соединения HDMI в настоящее время является одним из самых популярных и широко используемых способов передачи высококачественных AV-сигналов между устройством-источником и дисплеем.
Кабели HDMI и распиновка их разъемов
HDMI или Мультимедийный интерфейс высокого разрешения представляет собой компактный интерфейс для перемещения цифровых данных в 10,2 Гбит/с с использованием TMDS или Transition-минимизированного дифференциала сигнализация.
HDMI 1.0 использовал тактовую частоту 165 МГц и поддерживал Разрешение 1080p (1920×1200) при 60 кадрах в секунду.
HDMI 1.
3 использует тактовую частоту 340 МГц и может поддерживать более высокие частоты.
разрешение как WQXGA (2560×1600) на одном
цифровая ссылка.
Кабель несет три канала передачи данных TMDS: Data0, Data1 и Data2, а также тактовый канал TMDS. Дифференциальная сигнализация означает по три провода на каждый: Data N +, Data N — и Data N экран.
Каждый канал имеет пропускную способность 3,40 Гбит/с при кодировании 8b/10b. Каждый 10-битный символ TMDS представляет собой 8-битное значение данных. Кодирование 8b/10b представляет собой двухэтапный процесс, предназначенный для свести к минимуму переходы 0/1 и сбалансировать общий уровень постоянного тока.
| Ввод: | д 0 | д 1 | д 2 | д 3 | д 4 | д 5 | д 6 | д 7 |
Первый этап оставляет первый бит непреобразованным.
Следующие 7 бит являются либо XOR, либо XNOR.
преобразуется с предыдущим битом.
Решение XOR/XNOR для слова минимизирует 0/1
переходы.
Добавленный девятый бит кодирует, использовалось ли XOR или XNOR.
| Стадия 1: | д 0 | б 1 = д 1 ⊕б 0 | б 2 = д 2 ⊕б 1 | б 3 = г 3 ⊕б 2 | б 4 = г 4 ⊕б 3 | б 5 = д 5 ⊕б 4 | б 6 = д 6 ⊕б 5 | б 7 = д 7 ⊕б 6 | б 8 = 0 |
или
| Стадия 1: | д 0 | б 1 = ¬(д 1 ⊕б 0 ) | б 2 = ¬(д 2 ⊕б 1 ) | б 3 = ¬(д 3 ⊕б 2 ) | б 4 = ¬(д 4 ⊕б 3 ) | б 5 = ¬(д 5 ⊕б 4 ) | б 6 = ¬(д 6 ⊕б 5 ) | б 7 = ¬(д 7 ⊕б 6 ) | б 8 = 1 |
Второй этап может инвертировать первые восемь битов, если
что выравнивает баланс 1 и 0 и, следовательно,
будет балансировать средний уровень сигнала постоянного тока.
Добавленный десятый бит кодирует, является ли второй
была сделана инверсия стадии.
| Стадия 2: | д 0 | б 1 | б 2 | б 3 | б 4 | б 5 | б 6 | б 7 | б 8 | 0 |
или
| Стадия 2: | ¬d 0 | ¬b 1 | ¬б 2 | ¬b 3 | ¬б 4 | ¬б 5 | ¬b 6 | ¬б 7 | б 8 | 1 |
Показанный здесь штекерный разъем представляет собой обычный тип A. Он поддерживает все режимы HDTV.
Разъем типа B примерно в 1,5 раза шире
и может нести в два раза больше данных, чем тип A.
Большинство производителей просто используют двойные соединения типа A.
Типы C, D и E Мини, Микро, и автомобильные варианты соответственно.
Что касается кабелей, категории 1 или «Стандартный» HDMI кабели были протестированы на частоте 74,5 МГц и будут поддерживать разрешение до 1080i при 60 кадрах в секунду.
Категория 2 или «Высокая скорость» Кабели были протестированы на частоте 340 МГц и будут поддерживать разрешение до 1080p при 60 кадрах в секунду и 2160p при 30 кадрах в секунду.
