Как варисторы защищают электронику от скачков напряжения. Какие виды перенапряжений бывают в электросети. Как правильно выбрать и установить варистор для защиты бытовой техники. Какие преимущества и недостатки у варисторной защиты.
Опасность перенапряжений для бытовой электроники
Современная бытовая электроника очень чувствительна к скачкам напряжения в электросети. Даже кратковременное превышение номинального напряжения может вывести из строя дорогостоящую технику. Основные причины перенапряжений в бытовой сети:
- Грозовые разряды и удары молний
- Коммутационные процессы в электросети
- Аварии на линиях электропередач
- Включение мощных электроприборов
- Неисправности в электропроводке
Для защиты электроники от таких воздействий применяются специальные устройства — варисторы. Рассмотрим принцип их работы и особенности применения.
Принцип работы варистора
Варистор — это полупроводниковый резистор, сопротивление которого сильно зависит от приложенного напряжения. При нормальном напряжении сети варистор имеет очень высокое сопротивление. Когда напряжение превышает порог срабатывания, сопротивление варистора резко падает, и он начинает проводить ток, ограничивая напряжение на защищаемом оборудовании.
Основные характеристики варистора:
- Классификационное напряжение — напряжение, при котором через варистор протекает ток 1 мА
- Максимальное длительное рабочее напряжение
- Напряжение ограничения — максимальное напряжение на варисторе при протекании импульсного тока
- Максимальный импульсный ток
- Рассеиваемая энергия
- Время срабатывания
Виды варисторов для защиты бытовой техники
Для защиты бытовой электроники применяются следующие типы варисторов:
- Дисковые варисторы — самые распространенные, диаметром от 5 до 40 мм
- Чип-варисторы в SMD корпусах
- Многослойные варисторы
- Варисторы-разрядники для защиты от мощных импульсов
Выбор типа варистора зависит от защищаемого оборудования и ожидаемых перенапряжений. Для бытовой техники чаще всего используются дисковые варисторы на классификационное напряжение 430-470 В.
Схемы включения варисторов
Существует несколько основных схем подключения варисторов для защиты от перенапряжений:
- Параллельное включение между фазой и нейтралью
- Параллельное включение между фазой и землей
- Включение между всеми проводами в трехфазной сети
- Каскадное включение нескольких варисторов
Наиболее эффективна схема с подключением варистора между фазой и землей. При этом варистор должен устанавливаться как можно ближе к защищаемому оборудованию.
Выбор варистора для защиты бытовой техники
При выборе варистора для защиты бытовой техники необходимо учитывать следующие параметры:
- Ожидаемые импульсные токи — обычно 6-10 кА для бытовой техники
- Рассеиваемую энергию — не менее 70-100 Дж
- Время срабатывания — не более 25 нс
- Габариты — зависят от мощности защищаемого оборудования
Для большинства бытовых приборов подойдут варисторы диаметром 14-20 мм на классификационное напряжение 470 В и импульсный ток 6-10 кА.
Установка варисторов в бытовой технике
Варисторы для защиты бытовой техники устанавливаются следующим образом:
- Между входными клеммами питания и общим проводом
- На печатной плате блока питания
- В распределительном щитке на вводе в квартиру
- В сетевых фильтрах и удлинителях
При самостоятельной установке важно соблюдать правила электробезопасности и не нарушать целостность корпуса защищаемого прибора, чтобы не лишиться гарантии.
Преимущества и недостатки варисторной защиты
Основные преимущества использования варисторов:
- Быстрое время срабатывания (менее 25 нс)
- Способность поглощать большую энергию
- Низкая стоимость
- Простота установки
- Долгий срок службы при правильном выборе
Недостатки варисторной защиты:
- Деградация характеристик при частых срабатываниях
- Возможность выхода из строя при сильных перегрузках
- Остаточное напряжение при срабатывании
- Необходимость периодической проверки и замены
Несмотря на недостатки, варисторы остаются наиболее доступным и эффективным средством защиты бытовой электроники от перенапряжений в сети.
Заключение
Использование варисторов для защиты бытовой техники от перенапряжений — простой и недорогой способ предотвратить выход из строя дорогостоящего оборудования. При правильном выборе и установке варисторы обеспечивают надежную защиту от большинства импульсных перенапряжений в электросети. Для максимальной эффективности рекомендуется комплексный подход с установкой варисторов на вводе в дом, в распределительном щитке и непосредственно в защищаемых приборах.
***Ӧѹ ZOV HEL 14D471K۸_ — йӦ
***Ӧѹ ZOV HEL 14D471K۸_ — йӦǰƷϢѱߣҳDZվɵIJϢռƼϢ
ҳ> Ԫ> > ***Ӧѹ ZOV HEL 14D471K0.40
1000 — 9999PCS
0.38
10000PCS
ѹ V320LA10P Littelfuse
| ӹ | ƷLittelfuse |
| ͺV320LA10P | ѹ |
| ɵ | Ͻ |
л˵˾
أ㶫 ӪƷ ˿ иѹ۶ TE ̩·
| ҵ | ι˾ | עʱ | 50. |
|---|
*** ѹ 7D 471 P=5MM
| ӹ | ƷHEC ɽ𩻪 |
| ͺHVR 7D471 ѹ | ѹ |
| ϳ | |
ɽ𩻪˾
أ㶫 ɽ ӪƷ ɽ ѹɽ ѹ ѹɽ
| ҵ | ˽Ӫι˾ | עʱ | 100 |
|---|---|---|---|
| ˾עַ | й㶫ɽ·21Ŷ¥ | ͳһô | 914406041937139034 |
| Ǽǻ | ɽгල | / | 껻 |
| ˾ | 1993-12-30 | Ӫҵ | |
| ӪΧ | ۡԪۣϡװβϡԭϣѧΣƷ |
Ӧ Ƭѹ CMS1210v271P601Ϻ
| ƷСͻ | ӹ |
| Ʒ | ͺCMS1210v271P601 |
| ѹ | |
| ҵ | ι˾(ȻͶʻع) | עʱ | 200.00 |
|---|---|---|---|
| ˾עַ | Ϻг̻·796173ңϺ̻ÿ | ͳһô | |
| Ǽǻ | гܾ | / | |
| ˾ | 2017-02-22 | Ӫҵ | 2017-02-222027-02-21 |
| ӪΧ | 硢豸ϡװβϡԪƷҾߵۣе豸άޣ»ＰĽҵ뾭ĿزɿչӪ |
- ҳչֵĹ˾ϢƷϢϢԴӦ̣ϢʵԡȷԺͺϷɸϢԴ̵ȫйӦ̶Դ˲еκα֤Ρ
- ѣ
- ڹزƷǰȷϹӦʼƷ͵ļ۸пϢԴթΪ
- ƷʱѡʶĻԱΪйӦVIPԱʶȸߡ
Как выбрать варистор на 220 вольт
Варисторы устанавливаются параллельно защищаемому электрооборудованию. В случае трехфазной нагрузки при соединении «звездой» они включаются в каждую фазу между фазой и землей, а при соединении нагрузки «треугольником» — между фазами. Наиболее предпочтительное место установки варисторов — сразу после коммутационного аппарата со стороны защищаемой нагрузки. Заводом «ПРОГРЕСС» выпускается очень удобный трехфазный ограничитель импульсных напряжений «Импульс-1», который представляет собой устройство для закрепления варисторов на электрощите, содержащее помещенные в корпус приспособления — держатели для трех варисторов, снабженные выводами. Это устройство позволяет легко реализовывать схемы защиты трехфазной нагрузки, соединенной как «звездой», так и «треугольником», а также защищать до трех независимых электроустановок, питающихся от однофазной сети.
Выбор типа используемого варистора и определение его классификационного напряжения осуществляется на основе анализа работы варистора в двух режимах: в рабочем и в импульсном.
1. Анализ работы варистора в рабочем режиме состоит в определении по таблице 1 такого классификационного напряжения, для которого длительное максимальное напряжение на нагрузке наиболее близко к табличному значению, но не превосходит его. Данные таблицы справедливы для варисторов с предельными отклонениями классификационного напряжения не более 10 % . Максимально допустимое длительное действующее переменное напряжение для варисторов зарубежного производства в большинстве случаев указывается в составе маркировки.
2. Анализ работы варистора в импульсном режиме состоит в расчете максимальной мгновенной энергии по формуле:
где E — максимальная мгновенная энергия в джоулях, P — номинальная мощность нагрузки, приходящаяся на одну фазу (Вт), f — частота переменного напряжения (Гц), ? — КПД защищаемой нагрузки. Такие расчеты обычно выполняются для нагрузок в несколько киловатт и более.
По таблице 2 выбирают тип варистора, обеспечивающего рассеивание энергии, значение которой рассчитано по приведенной формуле. .
Источник: www.komi.com
Назначение, характеристики и принцип работы варистора
Среди радиолюбителей большой популярностью пользуются варисторы. Они применяются практически во всех электронных устройствах и позволяют усовершенствовать некоторые приборы. Для использования в схемах следует понять принцип работы варистора, а также знать его основные характеристики. Кроме того он, как и любая деталь, обладает своими достоинствами и недостатками, которые нужно учитывать при построении и расчете электрических схем.
Общие сведения
Варистор (varistor) является полупроводниковым резистором, уменьшающим величину своего сопротивления при увеличении напряжения. Условное графическое обозначение (УГО) представлено на рисунке 1, на котором изображена зависимость сопротивления радиокомпонента от величины напряжения. На схемах обозначается znr. Если их больше одного, то обозначается в следующем виде: znr1, znr2 и т. д.
Рисунок 1 — УГО варистора.
Многие начинающие радиолюбители путают переменный резистор и варистор. Принцип действия, основные характеристики и параметры этого элемента отличаются от переменного резистора. Кроме того, распространенной ошибкой составления электрических принципиальных схем является неверное его УГО. Варистор выглядит как конденсатор и распознается только по маркировке.
Виды и принцип работы
Полупроводниковые резисторы классифицируются по напряжению, поскольку от этого зависит их сфера применения. Их всего 2 вида:
- Высоковольтные с рабочим напряжением до 20 кВ.
- Низковольтные, напряжение которых находится в диапазоне от 3 до 200 В.
Все они применяются для защиты цепей от перегрузок: первые — для защиты электросетей, электрических машин и установок; вторые служат для защиты радиокомпонентов в низковольтных цепях. Принцип работы варисторов одинаков и не зависит от его вида.
В исходном состоянии он обладает высоким сопротивлением, но при превышении номинального значения напряжения оно падает. В результате этого, по закону Ома для участка цепи, значение силы тока возрастает при уменьшении величины сопротивления. Варистор при этом работает в режиме стабилитрона. При проектировании устройства и для корректной его работы следует учитывать емкость варистора, значение которой прямо пропорционально площади и обратно пропорционально его толщине.
Для того чтобы правильно подобрать элемент для защиты от перегрузок в цепях питания устройства, следует знать величину сопротивления источника на входе, а также мощность импульсов, образующихся при коммутации. Максимальное значение силы тока, пропускаемое варистором, определяет величину длительности и периода повторений выбросов амплитудных значений напряжения.
Маркировка и основные параметры
Маркировка варисторов отличается, поскольку каждый производитель этих радиокомпонентов имеет право устанавливать ее самостоятельно. Это, прежде всего, связано с его техническими характеристиками. Например, различия по напряжениям и необходимым уровням тока для его работы.
Среди отечественных наиболее распространенным является К275, а среди импортных — 7n471k, 14d471k, kl472m и ac472m. Наибольшей популярностью пользуется варистор, маркировка которого — CNR (бывают еще hel, vdr, jvr). Кроме того, к ней прикрепляется цифробуквенный индекс 14d471k, и расшифровывается этот вид обозначения следующим образом:
- CNR — металлооксидный тип.
- 14 — диаметр прибора, равный 14 мм.
- D — радиокомпонент в форме диска.
- 471 — максимальное значение напряжения, на которое он рассчитан.
- К — допустимое отклонения классификационного напряжения, равное 10%.
Существуют технические характеристики, необходимые для применения в схеме. Это связано с тем, что для защиты различных элементов цепи следует использовать различный тип полупроводникового сопротивления.
Их основные характеристики:
- Напряжение классификации — значение разности потенциалов, взятое с учетом того, что сила тока, равная 1 мА, протекает через варистор.
- Максимальная величина переменного напряжения — является среднеквадратичным значением, при котором он открывается и, следовательно, величина его сопротивления понижается.
- Значение постоянного максимального напряжения, при котором варистор открывается в цепи постоянного тока. Как правило, оно больше предыдущего параметра для тока переменной амплитуды.
- Допустимое напряжение (напряжение ограничения) является величиной, при превышении которой происходит выход элемента из строя. Указывается для определенной величины силы тока.
- Поглощаемая максимальная энергия измеряется в Дж (джоулях). Эта характеристика показывает величину энергии импульса, которую может рассеять варистор и при этом не выйти из строя.
- Время реагирования (единица измерения — наносекунды, нс) — величина, требуемая для перехода из одного состояния в другое, т. е. изменение величины сопротивления с высокой величины на низкую.
- Погрешность напряжения классификации — отклонение от номинального его значения в обе стороны, которое указывается в % (для импортных моделей: К = 10%, L = 15%, M = 20% и Р = 25%).
После описания принципа работы, особенностей маркировки и основных характеристик следует рассмотреть сферы применения варисторов.
Применение приборов
Варисторы применяются для защиты электронных устройств от скачкообразного напряжения, амплитуда которого превышает номинальное значение питания. Благодаря применению в блоках питания полупроводникового резистора, появляется возможность избежать множества поломок, которые могут вывести электронику из строя. Широкое применение варистор получил и в схеме балласта, который применяется в элементах освещения.
В некоторых стабилизаторах величин напряжения и тока также используются специализированные полупроводниковые резисторы, а варисторы-разрядники с напряжением более 20 кВ применяются для стабилизации питания в линиях электропередач. Его можно подключить также и в схему проводки (схема 1), защитив ее от перегрузок и недопустимых амплитудных значений тока и напряжения. При перегрузке проводки происходит ее нагрев, который может привести к пожару.
Схема 1 — Подключение варистора для сети 220В.
Низковольтные варисторы работают в диапазоне напряжения от 3 В до 200 В с силой тока от 0,1 до 1 А. Они применяются в различной аппаратуре и ставятся преимущественно на входе или выходе источника питания. Время их срабатывания составляет менее 25 нс, однако этой величины для некоторых приборов недостаточно и в этом случае применяются дополнительные схемы защиты.
Однако технология их изготовления не стоит на месте, поскольку фирма «S+М Eрсоs» создала радиоэлемент с временем срабатывания менее 0,5 нс. Этот полупроводниковый резистор изготовлен по smd-технологии. Конструкции дискового исполнения обладают более высоким временем срабатывания. Многослойные варисторы (CN) являются надежной защитой от статического электричества, которое может вывести из строя различную электронику. Примером использования является производство мобильных телефонов, которые подвержены воздействию статических разрядов. Этот тип варисторов также получили широкое применение в области компьютерной технике, а также в высокочувствительной аппаратуре.
Достоинства и недостатки
Для использования варистора следует ознакомиться с его положительными и отрицательными сторонами, поскольку от этого зависит защита электроники. К положительным качествам следует отнести следующие:
- Высокое время срабатывания.
- Отслеживание перепадов при помощи безинерционного метода.
- Широкий диапазон напряжений: от 12 В до 1,8 кВ.
- Длительный срок службы.
- Низкая стоимость.
У варистора, кроме его достоинств, существуют серьезные недостатки, на которые следует обратить внимание при разработке какого-либо устройства. К ним относятся:
- Большая емкость.
- Не рассеивают мощность при максимальном значении напряжения.
Емкость полупроводникового прибора находится в пределах от 70 до 3200 пФ и, следовательно, существенно влияет на работу схемы. Эта величина зависит от конструкции и типа прибора, а также от напряжения. Однако в некоторых случаях этот недостаток является достоинством при использовании его в фильтрах. Значение большей емкости ограничивает величину напряжения.
При максимальных значениях напряжения для рассеивания мощности следует применять варисторы-разрядники, поскольку обыкновенный полупроводниковый прибор перегреется и выйдет из строя. Каждому радиолюбителю следует знать алгоритм проверки варистора, поскольку при обращении в сервисные центры существует вероятность заплатить за ремонт больше, чем он стоит в действительности.
Проверка на исправность
Для поиска неисправностей необходима схема устройства. Для примера следует обратиться к схеме 2, в которой применяется варистор. В ней будет рассмотрен только вариант выхода из строя полупроводникового резистора. Основным этапом поиска неисправностей является подготовка рабочего места и инструмента, которая позволяет сосредоточиться на выполнении ремонта и произвести его качественно. Для ремонтных работ потребуется следующий инструмент:
- Отвертка.
- Щетка, которая нужна для очистки платы от пыли. Следует производить очистку постоянно, поскольку она является проводником электричества. В результате этого может произойти выход из строя определенного элемента схемы или короткое замыкание.
- Паяльник, олово и канифоль.
- Мультиметр для диагностики радиокомпонентов.
- Увеличительное стекло для просмотра маркировки.
После подготовки рабочего места и инструмента следует аккуратно разобрать сетевой фильтр, а затем при необходимости произвести очистку от пыли и мусора.
Схема 2 — Схема электрическая принципиальная сетевого фильтра на 220 вольт и его доработка.
Найти варистор и произвести его визуальный осмотр. Корпус должен быть целым и без трещин. Если было обнаружено нарушение целостности корпуса, то его необходимо выпаять и произвести замену на такой же или выбрать аналог. Необходимо отметить, что полярность подключения варистора в цепь не имеет значения. Если механические повреждения не обнаружены, то следует перейти к его диагностике, которая производится двумя способами:
- Измерение сопротивления.
- Поиск неисправности, исходя из технических характеристик элемента.
В первом случае деталь выпаивается из платы и замеряется значение ее сопротивления при помощи мультиметра. Переключатель ставится в положение максимального диапазона измерений (2 МОм достаточно). При замере не следует касаться руками варистора, поскольку прибор покажет сопротивление тела. Если мультиметр показывает высокие значения, то радиокомпонент исправен, а при других значениях его следует заменить. После замены следует собрать корпус и произвести включение сетевого фильтра.
Существует и другой способ выявления неисправного варистора, основанный на анализе характеристик элемента. Его, как правило, используют в том случае, если замер величины сопротивления не дал необходимых результатов. Для этого следует обратиться к техническим характеристикам варистора, согласно которым можно выявить его неисправность.
Следует проверить силу тока, при которой он работает, поскольку ее значение может быть меньше необходимой. В этом случае он не будет работать. Также нужно проверить величину напряжения, на которую он рассчитан. Если по каким-либо причинам эти показатели меньше допустимых, то полупроводниковый резистор не откроется.
Таким образом, варистор получил широкое применение в различных устройствах защиты от перепадов напряжения и блоках питания, а также статического электричества. Современные технологии позволяют получить низкие показатели времени срабатывания, благодаря которому сферы применения этого радиоэлемента расширяются.
Источник: rusenergetics.ru
Варисторы для защиты бытовых электросетей
В каждом доме есть дорогостоящая электронная техника. Любые приборы на полупроводниковых элементах имеют слабую изоляцию. Так что небольшое повышение напряжение может сжечь электронику. Часто изменение напряжения в бытовых сетях происходит импульсно, то есть напряжение резко повышается на доли секунды, а потом возвращается до нормального уровня.
Импульсы напряжения бывают грозовые и коммутационные.
Грозовые скачки напряжения появляются при ударах молний прямо в электроустановку или линию передачи, или же близко возле них. Грозовые разряды могут причинить вред бытовым сетям, даже если удар в электросеть произойдет на удалении до 20 км.
Коммутационные скачки напряжения создаются при коммутации электрооборудования с реактивными элементами. То есть при включении оборудования, которое построено с использованием большого количества конденсаторов, а также имеет мощные катушки индуктивности и трансформаторы.
Самые высокие коммутационные скачки напряжения создают электродвигатели и конденсаторные батареи.

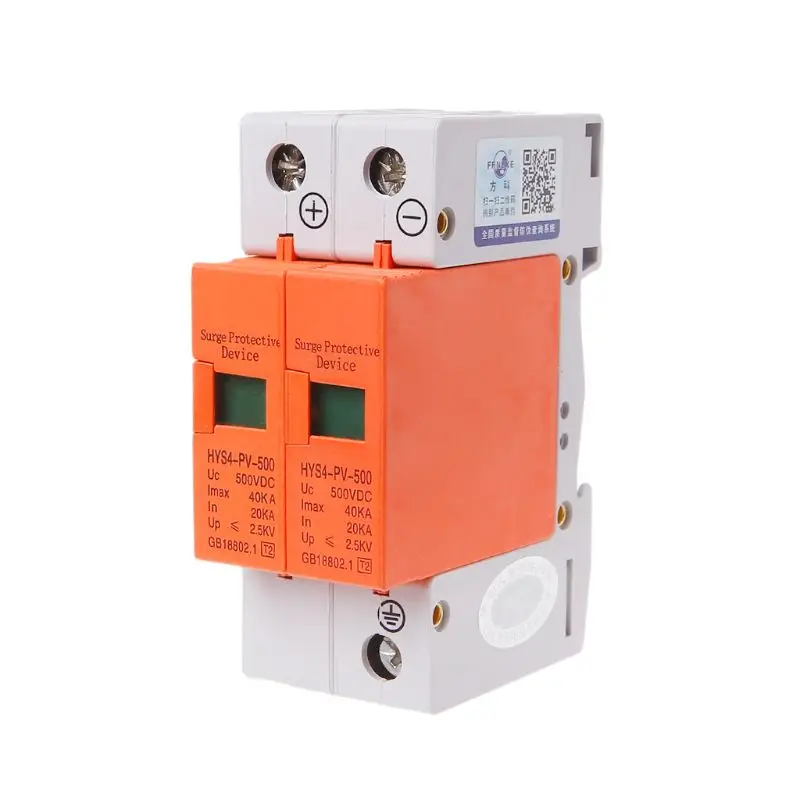

Для обеспечения надежной защиты от импульсных напряжений должны быть обеспечены три ступени защиты в сетях до 1000 В. В каждой ступени защиты применяются разные по конструкции и по параметрам устройства защиты от импульсных перенапряжений (УЗИП).
Первая ступень защиты должна быть установлена на понижающей подстанции или непосредственно у входа в здание. В качестве УЗИП применяются чаще всего разрядники иногда и мощные варисторы.
Режимы работы УЗИП первой ступени самые тяжелые – величины импульсных токов 25-100 кА, крутизна фронта волны 10/350 мкс, длительность фронта волны 350 мкс. Быстросъемные УЗИП с ножевыми контактами здесь практически не применяются. Потому что импульсные токи величиной 25-50 кА, при разряде молний, создают огромные электродинамические силы, которые легко вырывают съемные части устройства. Кроме того, при разрывании соединения, через воздушный зазор зажигается плазменная дуга, разрушающая ножевые контакты.
Наиболее предпочтительно на первом участке применять воздушные разрядники. Тем более что серийно варисторы для импульсных токов свыше 20 кА не выпускаются. Так как мощные варисторы делаються с большими выводами, которые выполняют роль радиаторов, рассеивая чрезмерное тепло.
Вторая ступень защиты необходима для удаления остаточных, меньших по амплитуде, импульсов после первой ступени. Каждый хозяин дома сам определяет, нужна эта ступень защиты или нет. Устанавливается защита на вводе электричества в дом, в отдельном электрощите.

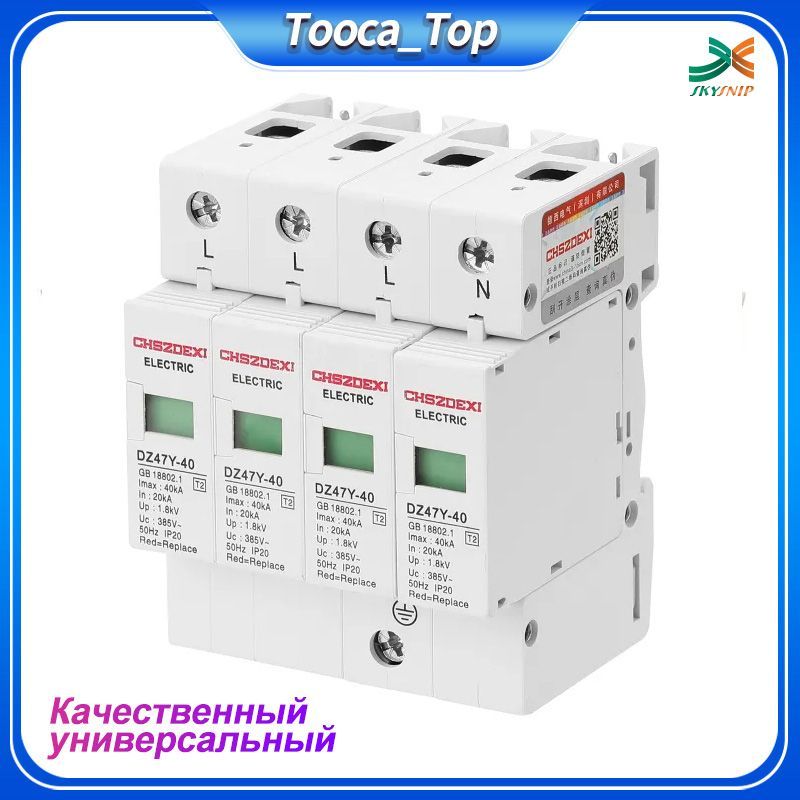

В качестве УЗИП для второй ступени используются защитные элементы с ножевыми контактами. Внешне защитные элементы с ножевыми контактами представляют собой две отдельные части. Одна часть – гнездо с ножевыми контактами, которое закрепляется на DIN-рейку в электрощите. Другая часть – съемный модуль, который является непосредственно варистором. Защитный варистор должен выдерживать импульсные токи в границе 15-20 кА, с крутизной волны 8/20 мкс. Съемные модули могут быть оснащены индикатором срабатывания, по которому можно определить исправность устройства. Более дорогие модели имеют терморасцепители в своей конструкции, защищающие от перегрева варистор, при длительном протекании импульсных токов.
Третья ступень защиты устанавливается внутри всех электронных бытовых приборов. В качестве УЗИП для бытовых электроприборов применяются только небольшие варисторы, рассчитанные на крутизну волны 1,2/50 мкс, 8/20 мкс и на импульсные токи до 15 кА. Варисторы с монтажными выводами припаиваются внутри прибора на плату или закрепляется отдельно и подключаются отдельными проводами.
Схема включения.
Все варисторы подключаются параллельно нагрузке, правильнее их будет включать между фазовым проводом и проводом заземления.
В трехфазной сети, при подключении нагрузки «звездой», варисторы включаются между каждой фазой и проводом заземления. А при подключении нагрузки «треугольником», варисторы устанавливаются между фазами.
Варисторы, как нелинейные элементы, при повышенном напряжении резко уменьшают свое сопротивление практически до нуля, и поэтому не могут длительно выдерживать повышенные импульсные токи. Поэтому рекомендуется защитить УЗИП второй ступени защиты плавкими предохранителями, которые нужно подключить последовательно с устройством защиты в разрыв фазового провода.
Правильно выбирать варисторы по напряжению срабатывания. При этом напряжении элемент снижает свое сопротивление и гасит опасное импульсное напряжение. Информация о напряжении срабатывания и о крутизне волны импульса наноситься на поверхность варистора или указывается в техническом паспорте к нему.
В тандеме с данной статьей полезно ознакомиться с видео-дополнением:
Источник: volt-index.ru
Как подобрать аналог варистора
В предыдущей статье, посвящённой варисторам, мы рассказали как именно заменить варистор и маркировку варисторов.
Но очень часто нам задают вопрос, каким варистором заменить сгоревший, как подобрать аналог и у всех-ли варисторов одинаковая маркировка.
Подбирать варисторы для замены логичней не по фирме производителю и не по цвету, а по:
Диаметр соответствует способности варистора поглотить определённую мощность импульса, поэтому следует заменять на такой же, или больше.
Напряжение срабатывания можно узнать по маркировке — из таблицы и по нему подобрать аналог из имеющихся.
Если маркировка не сохранилась, то подобрать можно по:
- функциональному назначению
- по электронной схеме
К примеру, если он стоит на входе прибора работающего от переменной сети 220 В, то как правило, он рассчитан на классификационное напряжение — 470 В, 560 В реже 430 В.
Это соответствует среднеквадратичному значению переменного напряжения 300 В, 350 В и 275 В соответственно. В подавляющем большинстве случаев ставят на напряжение 470 В, тогда исключаются частые сгорания предохранителя и радиоэлементы платы защищены надёжней.
Параметры и маркировка варисторов разных производителей
Как измерить параметры варистора
Если у вас есть варистор со стёртой маркировкой или такой нет в таблице аналогов, то вполне возможно измерить напряжение срабатывания варистора.
Для этого достаточно подключить его к блоку питания, который может обеспечить необходимое напряжение и у которого можно ограничить максимальный ток, чтобы варистор не разрушился (полярность подключения не имеет значения)
У меня к сожалению такого под рукой не оказалось, поэтому я выбрал другой способ. Я подключил варистор к мегомметру, который измеряет сопротивление высоким напряжением, у данного прибора три предела 250 В, 500 В и 1000 В, что оказалось вполне достаточно.
Я проверял два варистора — на 470 В и на 680 В, первый на пределе 500 В, второй 1000 В.
Как видно на фото, параметры вполне укладываются в допуск 10%.
Перед измерением обязательно прочтите инструкцию к прибору и убедитесь, что данная операция не повредит его, а также соблюдайте все требования по технике безопасности при работе с высоким напряжением.
Источник: masterxoloda.ru
Как варистор защитит бытовую технику от молнии?
Удар молнии в соседнюю опору электропередач или просто рядом с вашим домом событие не очень приятное. Для мастера-электронщика работа в этом случае часто неблагодарная. Не рядовой случай, когда после всех объяснений и рассказов о целесообразности ремонта слышим в конце недовольное: «А почему так дорого?», «А я у другого мастера спросил и мне сказали, что сгореть должно было меньше» и всякий подобный бред жадины-профана, который не ценит чужой труд. Вариант, когда после вскрытия пациента наблюдаем пробитый «трансик» или обугленный варистор много приятнее для обеих сторон.
Современные полупроводники крайне чувствительны к превышениям допустимого напряжения и причина этого не только природные явления. Список причин можно продолжать — от доморощенного сварщика-соседа, до перекомутаций на линии. Нас больше интересует не сами причины, а как с ними бороться. Коротко об этом.
Смешной ответ: «220 вольт», — кому-то не режет слух. Вариант: «Переменный», — тоже не много лучше, потому как без нагрузки тока нет. А какое напряжение? Может быть уже и не 220 вольт – стандарт однако изменился.
Когда мы говорим о напряжении бытовой сети, то речь идёт о действующем значение переменного напряжения – 220 (230) В. Амплитудное значение будет больше приблизительно в 1.4 раза – 311 (325) В. Учитывая допуск в 10 процентов, получим допустимый разброс амплитуды — от 280 до 342 (292 — 358) вольт. Вот эти 358 В – законно допустимая амплитуда переменного напряжения в нашей розетке. Но и это не всё. Может меняться частота, а синусоида не всегда имеет правильную форму. Перенапряжения различной природы суровая реальность и их допустимые параметры тоже регламентируют.
Для этого в цепи питания ставят входные фильтры, разрядники, супрессоры и варисторы (первый эшелон защиты на входе радиоаппаратуры).
Входной LC-фильтр неотъемлемая часть любого импульсного БП (его отсутствие говорит о «качестве» изделия). Основное назначение – не пропускать высокочастотные помехи от работы самого БП в сеть.
Разрядник – устройство с искровым промежутком, может быть как элементом печатного монтажа так и отдельным устройством (газонаполненный, с элементами гашения дуги). Разрядники имеют относительно большое время срабатывания (несколько миллисекунд), при срабатывании искровой промежуток со временем увеличивается из-за обгорания контактов, имеют большой разброс параметров, которые к тому же сильно зависят от внешней среды.
Супрессор (он же защитный диод (стабилитрон), диодный предохранитель, TVS-диод, трансил). В цепи переменного тока используются симметричные супрессоры. При превышении порогового напряжения, внутреннее сопротивление супрессора резко падает. Результат зависит от мощности вредного импульса – нагреется и остынет или сгорит вместе с предохранителем.
Варистор Вольтамперная характеристика (ВАХ) очень похожа на ВАХ супрессора. Соответственно и принцип работы схож. Сопротивление варистора зависит от приложенного к нему напряжения. На участке малых токов (несколько миллиампер) варистор практически не влияет на работу защищаемого устройства. Защитные свойства он проявляет на участке больших токов – когда приложенное к нему напряжение превысит определённый порог.
При превышении этого порога, варистор резко уменьшает собственное сопротивление до десятков ом. Высокочастотные импульсы перенапряжения не проникают на вход устройства, а преобразуются в тепловую энергию нагрева самого варистора. Если энергия этих импульсов больше допустимой, то варистор закорачивает входную цепь и сгорает вместе с плавким предохранителем.
При возникновении высоковольтного импульса сопротивление варистора резко уменьшается до долей Ома и шунтирует нагрузку, защищая ее и рассеивая поглощенную энергию в виде тепла. При этом через варистор может протекать импульсный ток, достигающий нескольких тысяч ампер. Так как варистор практически безынерционен, то после исчезновения помехи его сопротивление вновь становится большим. Таким образом, включение варистора параллельно защищаемому устройству не влияет на работу последнего в нормальных условиях, но гасит импульсы опасного напряжения
Знания схемотехники входных цепей питания радиоаппаратуры и принципов работы элементов этих цепей несомненно нужны. Но обычному ремонтёру важнее знать как это проверить и чем заменить. Обугленный варистор потерял свою маркировку и вопрос что ставить взамен возникает не только у новичков (ведь цепи защиты бывают разные). Просто выпаять и забыть – не наш вариант!
Самый распространённый вариант – варистор на 470 вольт. Вспоминаем цифру сверху – 358 вольт в предполагаемом максимуме. Запас 112 вольт? Не совсем так. Варисторы имеют класс точности, и 10 процентов это лучший вариант. Считаем 20 процентов. Получаем возможный нижний предел напряжения срабатывания – 376 вольт. Теперь понятна логика производителя. Но и это не всё. Вариант ставим что есть на складе никто не отменял, главное, чтобы не было ложных срабатываний. Здесь необходимо понимание основного назначения варистора – защита от высоковольтных импульсных перенапряжений. Отвал нулевого провода в вашем доме и в результате неисправная аппаратура, а варистор целый — не редкость. Высоковольтные перенапряжения случайны и результат их воздействия непредсказуем. И если штатно варистор рассеивает высоковольтные импульсы, но когда-то наступает случай, что он не выдерживает мощности паразитного импульса и сгорает. Горит с переходом в проводящее состояние. По этой причине обязательна защита плавким предохранителем. Такая вот обязательная защита защиты.
На практике (особенно для себя любимого) лучше использовать варисторы на 390В или 430В постоянного напряжения. Воздействие высоковольтных импульсов очень не полезно для электролитов (а они чаще всего на 400В, а в дешевом ширпотребе даже на 350В).
Как проверить варистор? Сразу напрашивается вариант собрать простейшую цепь из резистора для ограничения тока, варистора, нагрузки и повышающего трансформатора с возможностью регулирования напряжения. Важно выяснить точно напряжение перехода в проводящее состояние. Вариант проще – подключаем нашу цепочку к мегоометру с напряжением 500 вольт, и убеждаемся в срабатывании варистора. Косвенная проверка – измерить ёмкость варистора. Я не ошибся, именно ёмкость.
Маркировка на варисторе — это не всегда напряжение (иногда это условный код), а если и напряжение то не всегда одно и то же. Разные производители маркируют варисторы по-разному. Используются как максимальное значение рабочего действующего синусоидального напряжения (EPCOS), иногда действующее значение синусоидального напряжения при котором происходит отпирание варистора, а китайцы ставят постоянное напряжение отпирания. Надо обязательно читать документацию конкретного производителя.
Для примера: варистор EPCOS/TDK с маркировкой 241 это фактически аналог 431 у китайского TKS с маркировкой TVR оба отпираются постоянным напряжением около 430В.
Напряжение отпирания варистора величина не точная. Классический разброс составляет -15%. +20%. А у лучших производителей — не менее 10%. И зависимость от температуры никто не отменял.
Отличия варисторов от супрессоров.
Супрессор проигрывает варистору в поглощаемой энергии. Варистор тем и хорош, что тепло в нем выделяется по всей толщине материала и отсутствуют локальные перегревы. Супрессор обладает отличным быстродействием, но легко перегревается и выходит из строя при миллисекундных импульсах. Энергию варистор при коротких перенапряжениях, не рассеивает (не успевает), а поглощает.
Варисторы применяются в схемах с большой мощностью импульса, но относительно низким значением скорости его нарастания (крутизна фронта). К примеру, тиристорные преобразователи.
Супрессоры — в схемах с большей крутизной, но меньшей длительностью. Это преобразователи на основе IGBT или MOSFET-транзисторов. Работа транзисторов в ключевом режиме характеризуется малой длительностью выбросов напряжения (не более сотен нс; очень редко мкс), но при этом крутым фронтом импульса.
Стабилитроны тоже можно применять, то только в низковольтных транзисторных схемах с малыми скоростями изменения напряжения.
Короткие выводы:
1. Варисторы хорошо защищают сети питания радиоаппататуры от коротких высоковольтных выбросов напряжения, которые физически не поглощаются входными фильтрующими конденсаторами. Но не являются защитой от перенапряжений ниже напряжения открывания самого варистора.
2. Супрессоры хорошо использовать для защиты силовых ключей от переходных процессов и пиковых перенапряжений короткими импульсами.
3. При выборе варистора в качестве замены ориентируемся на напряжение открывания варистора. Обращать внимание на производителя, смотреть документацию по конкретному прибору.
4. Для защиты от перенапряжений в сети (не высоковольтных импульсных) хорошее решение применять ограничители напряжения и ограничители тока короткого замыкания (это для себя, а клиенту как совет).
P.S Всё, что выше никак не учебник и не претендует на полноту. Целенаправленно не перечислены все параметры рассмотренных элементов. Замечания на рассмотренную тему будут полезны не только автору.
Источник: sw19.ru
cnr 14d471k CNR – XHPM
本信息由舜全電子股份有限公司發布，電子元器件采購就上維庫電子市場
Effizientes CNR 14d471k bei erstaunlichen Rabatten
Kaufen Sie CNR 14d471k bei Alibaba.com und erhalten Sie Ihre Produkte von vertrauenswürdigen Verkäufern. Diese CNR 14d471k werden häufig in einer Vielzahl verschiedener Stromkreise verwendet. Holen Sie sich die App
Alibaba.com에서 고품질의 Cnr 14d471k 제조사와 Cnr …
Alibaba.com에서 최고의 가격으로 고품질의 Cnr 14d471k 제조사 Cnr 14d471k 공급자 및 Cnr 14d471k 제품을 찾기 발송 준비 무역 박람회 개인 보호 장비 서비스 Alibaba에서 판매
ไดโอด varistor cnr 14d471k …
ซ อ ไดโอด varistor cnr 14d471k จาก Alibaba.com และร บผล ตภ ณฑ ของค ณจากผ ขายท เช อถ อได ไดโอด varistor cnr 14d471k เหล าน ใช ก นอย างแพร หลายในวงจรไฟฟ าต างๆ
，包含了壓敏電阻 CNR-14D471K的相關信息，
CNR 14D471K PDF
Start of add to list layer. And whether varistor cnr 14dk is free samples. Socay MOV varistor cnr14dk. As well as from throught hole, surface mount. (PDF) CNR-14D471K Datasheet download This item may be a floor model or store return that has been used.
CNR 14D471K PDF
CNR 14D471K PDF – CNRDK Datasheet PDF Download – Metal Oxide Varistors, CNR- 14DK data sheet. CNRDK 14 18 22 43 10 CNRDK 17 CNRDK | 50 | lis iu ; ;. 29 products
CNR-14D471K Suppliers
Stock/Availability for: CNR-14D471K Find suppliers of CNR-14D471K using netCOMPONENTS. If you are not already a netCOMPONENTS member, request a free trial membership today to search the netCOMPONENTS database of over 400 billion electronic components and contact CNR-14D471K …
CNR 14D471K PDF
CNR 14D471K PDF – CNRDK Datasheet PDF Download – Metal Oxide Varistors, CNR- 14DK data sheet. CNRDK 14 18 22 43 10 CNRDK 17 CNRDK | 50 | lis iu ; ;. 29 products offers 29 Good quality 29 KLS brand varistor cnr 14dk. You can also choose from metal
HEL-14D471K Datasheet PDF
HEL-14D471K VARISTOR Components datasheet pdf data sheet FREE from Datasheet4U.com Datasheet (data sheet) search for integrated circuits (ic), semiconductors and other electronic components such as resistors, capacitors, transistors and diodes.
CNR 14D471K PDF
CNR 14D471K PDF – CNRDK Datasheet PDF Download – Metal Oxide Varistors, CNR- 14DK data sheet. CNRDK 14 18 22 43 10 CNRDK 17 CNRDK | 50 | lis iu ; ;. 29 products offers 29 Varistor Cnr 20dk 20d Surge Absorbers 3movs Varistor v. This amount is
CNR 14D471K PDF
CNR 14D471K PDF – CNRDK Datasheet PDF Download – Metal Oxide Varistors, CNR- 14DK data sheet. CNRDK 14 18 22 43 10 CNRDK 17 CNRDK | 50 | lis iu ; ;. 29 products offers 29 Stock/Availability for: CNR-14D471K Back to home page. Email to friends
14D471K
14D471K (FNR-14K471) 470V 14mm Группа: Варистор Корпус: VAR14 Аналоги: S14K300 (14D471K) PBF EPCOS 4,16 Опт CNR CNR14D471 JVR PDF ZINC OXIDE VARISTOR 0.23 Мб zinc_oxide_varistor.pdf Для защиты цепи Минимальная сумма
Rechercher les fabricants des Cnr 14d471k Varistance …
cnr 14d471k varistance ont des applications répandues et sont couramment utilisés dans les systèmes de circuits d’amplificateurs, oscillateurs, instruments à haute fréquence et alimentations CC. Un composant électrique avec deux bornes est utilisé pour ajuster les niveaux de signal, diviser les tensions et réduire le flux de courant.
Товары оптом на Alibaba.com
Товары оптом по запросу cnr 14d471k на Alibaba.com. Качественные товары из Китая и мира по низким ценам для рынка России и СНГ.
14d471k by Distributor
CNR-14D471K-TRK. 700 RFQ Top of Page ↑ New Advantage Corporation PART NUMBER MANUFACTURER DESCRIPTION STOCK PRICE BUY VZ14D471KBS-N D#: WPI000000006435 World Products Inc Varistor, 385V, 125J, Through
CNR-14D471K 誠信供應現貨質量包滿意 CNR-14D471K …
CNR-14D471K相關資料文章和技術文檔 CNK1J4T330J 現貨熱賣全新原裝進口 CNK1J4T330J ELEMENTY OPTOEMEKTRONICZNE C323 CNKL-DC12V 原裝正品原裝現貨 CNKL-DC12V ELEMENTY OPTOEMEKTRONICZNE C323 CNN100 現貨熱賣量大價優 C323
壓敏電阻 CNR-14D471K_壓敏電阻_維庫電子市場網
維庫電子市場網為您提供壓敏電阻 CNR-14D471K產品信息
2011 — 14D 471K Аннотация: 14D391K 14d431k варистор оксида металла 14d471k 14D511K 14d681k 14D271K 14D471K Варистор 14d201k 14D561K | Оригинал | MOV-14DxxxK МОВ-14Д911К, МОВ-14Д180К MOV14D391K МОВ-14Д431К MOV14D182K 14D471K 14D391K 14d431k металлооксидный варистор 14d471k 14D511K 14d681k 14D271K 14Д471К Варистор 14d201k 14D561K | |
14d471k Аннотация: Варистор НФВ 14Д271К Варистор 14Д361К 14Д391К 14Д781К 14д201к ВАРИСТОР 14Д431К 14д431к Варистор 14Д391К 14Д511К | Оригинал | NFV14D ISO9001 97-HOU-AQ-1382 10 / 1000с) 14d471k Варистор НФВ 14Д271К Варистор 14Д361К 14D391K 14D781K 14d201k ВАРИСТОР 14Д431К 14d431k Варистор 14Д391К 14D511K | |
14D511K Абстракция: 14d681k 14D241K 14D201K 14d471k 14D271K 14D470K 14D471K Варистор gnr 14d471k 14D391K | Оригинал | ||
2013 — 14D561K Аннотация: 14d201k | Оригинал | MOV-14DxxxK 14D561K 14d201k | |
2012 — 14D511K Аннотация: 14D391K 14d681k 14d431k 14d471k металлооксидный варистор 14d471k 14d201k 14D241K ВАРИСТОР 14D431K Варистор 14D391K | Оригинал | MOV-14DxxxK E313168 МОВ-14Д911К, МОВ-14Д180К MOV14D391K МОВ-14Д431К MOV14D182K 14D511K 14D391K 14d681k 14d431k 14d471k металлооксидный варистор 14d471k 14d201k 14D241K ВАРИСТОР 14Д431К Варистор 14Д391К | |
14d471k Абстракция: gnr 14d391k 14D511K 14D391K 14D470K 14d681k 14d271 14D241K 14D561K 14D431K | Оригинал | GNR14D ISO9001 97-HOU-AQ-1382 10 / 1000с) 14d471k gnr 14d391k 14D511K 14D391K 14D470K 14d681k 14d271 14D241K 14D561K 14D431K | |
2002 — 14D781K Абстракция: 14D471K Варистор 14D471K 14D821 14D681K 14D471 14D391K Варистор 14D361K 14D391 VDE 14D391K Варистор | Оригинал | GNR14D ISO9001 14D781K 14Д471К Варистор 14d471k 14D821 14D681K 14D471 14D391K Варистор 14Д361К 14D391 Варистор VDE 14D391K | |
Варистор из оксида цинка 14 мм Аннотация: Варистор 14D471K Варистор Варистор 14D391K 14d471k ВАРИСТОР 14D471K Варистор 14D361K Варистор 14D201K 14d681k 14D391K | Оригинал | resisto510 14D561K 14D621K 14D681K 14D751K 14D821K 14D911K 14D102K 14D112K Варистор из оксида цинка 14 мм Варистор 14Д471К Варистор Варистор 14Д391К 14d471k ВАРИСТОР 14Д471К Варистор 14Д361К Варистор 14Д201К 14d681k 14D391K | |
2014 — 14D621 Аннотация: 14D561K | Оригинал | 14D180L 14D220K 14D270K 14D330K 14D390K 14D911K 14D102K 14D112K 14D122K 14D152K 14D621 14D561K | |
MDE-14D681K Аннотация: МДЭ-14Д561К 14Д431К ВАРИСТОР 14Д431К металлооксидный варистор 14д471к 14Д391К 14Д511К Варистор 14Д361К МДЭ-14Д471К ВАРИСТОР 14Д471К | Оригинал | МДЭ-14Д180М МДЭ-14Д220М МДЭ-14Д270К МДЭ-14Д330К MDE-14D390K МДЭ-14Д470К MDE-14D560K MDE-14D680K МДЭ-14Д820К МДЭ-14Д101К MDE-14D681K MDE-14D561K 14D431K ВАРИСТОР 14Д431К металлооксидный варистор 14d471k 14D391K 14D511K Варистор 14Д361К MDE-14D471K ВАРИСТОР 14Д471К | |
2015 — 14D391K Абстракция: 14d471k JNR-14D561K Варистор 14D391K 14D560K | Оригинал | 10 / 1000us 8 / 20us) JNR-14D180K JNR-14D220K JNR-14D270K JNR-14D330K JNR-14D390K JNR-14D470K JNR-14D560K JNR-14D680K 14D391K 14d471k JNR-14D561K Варистор 14Д391К 14D560K | |
2006 — 55a400l Абстракция: 80A600L 55a350l 80a350l варистор 55a350l 80A230L 55A400 80A90L 55A230L 80A400L | Оригинал | E166389 E166389 55a400l 80A600L 55a350l 80а350л варистор 55а350л 80A230L 55A400 80A90L 55A230L 80A400L | |
1999 — 10e241 Абстракция: 7D471K 10e271 14E821K 14E241K 14d470 14D431 14D621 7E471K 14E511K | Оригинал | 5E221K 7E221K 10E221K 14E221K 18E221K 20E221K 5E241K 7E241K 10E241K 14E241K 10e241 7D471K 10e271 14E821K 14E241K 14d470 14D431 14D621 7E471K 14E511K | |
14D561K Аннотация: 14D431K VCR-14D431K VCR-07D431K vcr 10d431k VCR-10D241K VCR14D561K VCR-10D391K VCR 07D471k 14d471 | Оригинал | VCRD220K VCRD390K VCRD221K VCRD241K VCRD271K VCRD431K VCRD471K VCRD511K 14D561K 14D431K Видеомагнитофон-14D431K VCR-07D431K видеомагнитофон 10d431k VCR-10D241K VCR14D561K VCR-10D391K Видеомагнитофон 07D471k 14d471 | |
14d471k Абстракция: 20D681K 14D561K 14d681k 20d821k 14D511K MOV-14D391K металлооксидный варистор 14d471k 20D241K 14D271K | Оригинал | ||
изоляция из стекловолокна Аннотация: абстрактный текст недоступен | OCR сканирование | HEL-700 HEL-705 HEL-707 HEL-711 изоляция из стекловолокна | |
1998 — HEL-700 Реферат: тонкопленочные rtds | Оригинал | ||
33 1004 Аннотация: С2000А | OCR сканирование | HEL-700 HEL-700 33 1004 С2000А | |
1998 — 100C Реферат: Каталог огнеупоров HEL-700 | Оригинал | HEL-700 HEL-700 100C каталог огнеупоров | |
1998 — ЦЕПЬ ДАТЧИКА RTD Аннотация: HEL-777-A HEL-777 HEL-776 HEL-776-A 601012 | Оригинал | HEL-776 / HEL-777 HEL-776-A HEL-777-A HEL-776 HEL-777 ЦЕПЬ ДАТЧИКА RTD HEL-777-A HEL-776-A 601012 | |
тонкая пленка rtds Реферат: датчик RTD с мостом Уитстона HEL-711 100C HEL-700 Micro Electronic Instrument | Оригинал | HEL-700 HEL-700 тонкая пленка rtds датчика rtd rtd с мостом Уитстона HEL-711 100C Микроэлектронный инструмент | |
1998 — rtd с мостом Уитстона — температура Реферат: HEL-775-A HEL-775-B rtd с мостом Уитстона — датчик температуры | Оригинал | HEL-775 HEL-775-A HEL-775-B 10 футов / сек, rtd с мостом Уитстона — температура HEL-775-A HEL-775-B rtd с мостом Уитстона — датчик температуры | |
HEL-777 Аннотация: абстрактный текст недоступен | OCR сканирование | HEL-776-A HEL-777-A HEL-776 / HEL-777 HEL-776 HEL-777 | |
хладагент Реферат: HEL-700 100C RTD HEL-700 | Оригинал | HEL-700 HEL-700 хладагент 100C РДТ HEL-700 | |
1998 — Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | 10 футов / сек, | |
Варистор на основе оксида металла (HEL), название модели / номер: керамический конденсатор, 5 рупий / штука
Быстрая деталь:
| ПУНКТ | ЗНАЧЕНИЕ |
| Описание | Варистор оксида металла 20D471K |
| Макс.Vm (ac) | 300V |
| Макс. Вм (пост. Ток) | 385 В |
| Энергия (2 мс) (Дж) | 220 |
| Номинальная мощность (Вт) | 1 Вт |
| Макс. Зажим V / A | 775V |
| Варистор Напряжение (VlmA) | 470Vdc |
| Вес | 3g / pc |
• Широкий выбор диапазона напряжения — от 14 до 680 VRMS. подбор правильного компонента для конкретного приложения.
• Высокая способность к поглощению энергии в зависимости от размера компонента.
• Время отклика менее 20 нс, ограничение переходного процесса в момент его возникновения.
• Низкое энергопотребление в режиме ожидания — в режиме ожидания ток практически не используется.
• Низкие значения емкости, что делает варисторы пригодными для защиты цифровых коммутационных схем.
• Высокая изоляция корпуса — охристое покрытие обеспечивает защиту до 2500 В, предотвращая короткое замыкание на
соседних компонентов или дорожек.
• Доступны на ленте с точно определенными допусками на размеры, что делает варисторы идеальными для автоматической установки
.
• Одобрено UL 1449 издание 3 (номер файла: E332800) и изготовлено с использованием одобренных UL огнестойких материалов.
• Полностью невоспламеняющийся, в соответствии с IEC, даже при тяжелых условиях нагрузки.
• Непористый лак делает варисторы безопасными для использования во влажных или токсичных средах. Лак также устойчив к чистящим растворителям в соответствии с IEC 60068-2-45.
Описание:
Варисторы обеспечивают надежную и экономичную защиту от переходных процессов и скачков высокого напряжения, которые могут быть вызваны, например, молнией, переключением или электрическими помехами в линиях переменного или постоянного тока. Они имеют преимущество перед диодами-подавителями переходных процессов в том, что они могут поглощать гораздо более высокие энергии переходных процессов и могут подавлять положительные и отрицательные переходные процессы. При возникновении переходного процесса сопротивление варистора изменяется с очень высокого значения в режиме ожидания на очень низкое значение проводимости. .Таким образом, переходный процесс поглощается и ограничивается до безопасного уровня, защищая чувствительные компоненты схемы. Варисторы изготовлены из неоднородного материала, обеспечивающего выпрямляющее действие в точках контакта двух частиц. Многие последовательные и параллельные соединения определяют номинальное напряжение и допустимый ток варистора
Применения:
Варисторы могут использоваться во многих приложениях, в том числе:
• Компьютеры
• Таймеры
• Усилители
• Осциллографы
• Оборудование для медицинского анализа
• Уличное освещение
• Тюнеры
• Телевизоры
• Контроллеры
• Промышленные электростанции
• Телекоммуникации
000 • Автомобильная промышленность• Электронная бытовая техника
• Реле
• Радиовещание
• Транспортные средства
• Электромагнитные клапаны
• Железнодорожное распределение / транспортные средства
• Сельское хозяйство
• Источники питания
• Линия заземления (заземление)
• Микроволновые печи 900 09
• Игрушки и др.
Технические характеристики:
