Что такое диод HER108. Каковы его основные параметры и характеристики. Для чего применяется HER108. Чем он отличается от аналогов. Какие у него преимущества.
Основные характеристики и параметры диода HER108
HER108 — это высокоэффективный выпрямительный диод, производимый компанией EIC Semiconductor. Рассмотрим его ключевые параметры:
- Максимальное обратное напряжение: 1000 В
- Максимальный прямой ток: 1 А
- Максимальное прямое напряжение: 1,45 В при токе 1 А
- Максимальный импульсный ток: 50 А

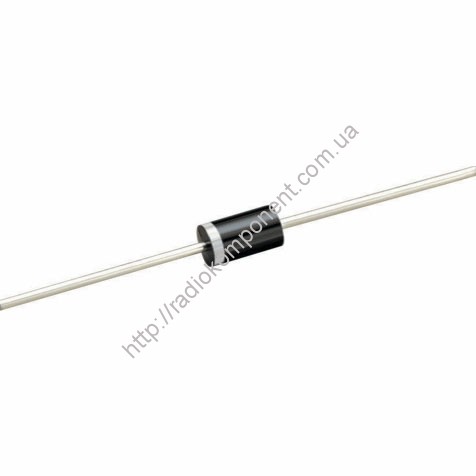

- Корпус: DO-41
- Диапазон рабочих температур: от -65°C до +175°C
Диод HER108 отличается низким прямым падением напряжения и быстрым переключением, что обеспечивает высокую эффективность работы. Он также имеет высокую стойкость к импульсным токам и обратным напряжениям.
Применение диода HER108 в электронных схемах
Благодаря своим характеристикам, диод HER108 находит широкое применение в различных электронных устройствах и схемах:
- Выпрямители в источниках питания
- Защита от обратной полярности
- Снабберные цепи в импульсных преобразователях
- Формирователи импульсов
- Схемы развязки и коммутации
Высокое максимальное обратное напряжение позволяет использовать HER108 в высоковольтных цепях. А способность выдерживать большие импульсные токи делает его подходящим для применения в схемах с индуктивной нагрузкой.
Сравнение HER108 с аналогичными диодами
Диод HER108 имеет ряд аналогов с похожими характеристиками. Проведем сравнение с некоторыми из них:
| Параметр | HER108 | 1N4007 | UF4007 |
|---|---|---|---|
| Макс. обратное напряжение | 1000 В | 1000 В | 1000 В |
| Макс. прямой ток | 1 А | 1 А | 1 А |
| Макс. прямое напряжение | 1,45 В | 1,1 В | 1,7 В |
| Время обратного восстановления | 75 нс | 30 мкс | 75 нс |
Как видно из сравнения, HER108 обладает схожими основными параметрами с аналогами, но выигрывает за счет лучшего соотношения характеристик. Он сочетает низкое прямое падение напряжения 1N4007 с быстрым переключением UF4007.
Преимущества использования диода HER108
Диод HER108 обладает рядом преимуществ по сравнению с аналогами:
- Низкое прямое падение напряжения, снижающее потери
- Быстрое переключение, позволяющее работать на высоких частотах
- Высокая надежность и стойкость к перегрузкам
- Широкий диапазон рабочих температур
- Доступная цена при хороших характеристиках
Эти преимущества делают HER108 оптимальным выбором для многих применений, где требуется эффективный и надежный выпрямительный диод.
Особенности монтажа и применения HER108
При использовании диода HER108 следует учитывать некоторые особенности:
- Корпус DO-41 позволяет осуществлять как выводной, так и поверхностный монтаж
- Полярность обозначена цветной полосой на корпусе со стороны катода
- Рекомендуется использовать теплоотвод при работе с большими токами
- Следует соблюдать меры защиты от статического электричества при монтаже
Правильный монтаж и применение с учетом этих особенностей обеспечит надежную работу диода HER108 в вашем устройстве.
Альтернативные варианты замены HER108
В случае отсутствия HER108 его можно заменить аналогами с близкими характеристиками:
- 1N4007 — более доступный, но медленнее переключается
- UF4007 — быстрее переключается, но имеет большее прямое падение напряжения
- FR107 — близкий аналог с немного худшими параметрами
- 1N5408 — для больших токов, но в более крупном корпусе
При замене следует внимательно сравнивать параметры и учитывать особенности конкретной схемы. В ответственных применениях рекомендуется провести дополнительное тестирование с выбранным аналогом.
Рекомендации по выбору диода для конкретных применений
Выбор оптимального диода зависит от требований конкретной схемы. Вот некоторые рекомендации:
- Для высокочастотных схем выбирайте диоды с малым временем восстановления, как HER108
- В силовых цепях важно низкое прямое падение напряжения для уменьшения потерь
- Для высоковольтных схем критичен параметр максимального обратного напряжения
- В импульсных схемах обращайте внимание на допустимый импульсный ток
Тщательный анализ требований схемы и сравнение характеристик различных диодов позволит сделать оптимальный выбор для вашего применения.
Зачем нужен быстрый диод в выпрямителе?
Применение быстрых диодов, таких как HER108, в выпрямителях имеет ряд преимуществ:
- Уменьшение коммутационных потерь на высоких частотах
- Снижение уровня электромагнитных помех
- Возможность работы на более высоких частотах, что позволяет уменьшить габариты трансформатора
- Повышение общего КПД выпрямителя
Это особенно важно в современных импульсных источниках питания, работающих на частотах в сотни килогерц и выше.
Какие параметры важны при выборе диода для защиты от обратной полярности?
При выборе диода для защиты от обратной полярности следует обратить внимание на следующие параметры:
- Максимальное обратное напряжение — должно быть выше максимального напряжения в схеме
- Максимальный прямой ток — не менее максимального тока нагрузки
- Прямое падение напряжения — желательно минимальное для снижения потерь
- Допустимый импульсный ток — для защиты от кратковременных перегрузок
HER108 с его характеристиками хорошо подходит для такого применения в большинстве схем с напряжением питания до 1000 В и током до 1 А.
Как влияет температура на характеристики диода HER108?
Температура оказывает существенное влияние на параметры диода HER108:
- С ростом температуры увеличивается прямое падение напряжения
- Обратный ток утечки возрастает примерно вдвое на каждые 10°C повышения температуры
- Максимально допустимый прямой ток снижается при повышении температуры
- Время обратного восстановления незначительно увеличивается с ростом температуры
Поэтому при проектировании устройств с HER108 необходимо учитывать температурные зависимости параметров и обеспечивать адекватный теплоотвод при необходимости.
Какие меры нужно предпринять для защиты HER108 от перенапряжений?
Для защиты диода HER108 от перенапряжений можно использовать следующие методы:
- Установка варистора параллельно диоду для ограничения пиковых напряжений
- Использование RC-снаббера для подавления высокочастотных выбросов
- Применение супрессора для защиты от мощных импульсных помех
- Установка предохранителя или самовосстанавливающегося предохранителя в цепи диода
Выбор конкретного метода зависит от особенностей схемы и ожидаемых перенапряжений. В ответственных применениях рекомендуется комбинировать несколько методов защиты.
