Что такое I2C интерфейс Arduino. Как подключить устройства по I2C к Arduino. Какие преимущества дает использование I2C в проектах. Как настроить обмен данными между устройствами по I2C шине.

Содержание

Что такое I2C интерфейс и как он работает

I2C (Inter-Integrated Circuit) — это последовательный протокол связи, разработанный компанией Philips для соединения различных электронных компонентов на короткие расстояния. Это двунаправленная шина, использующая всего два провода:

  • SDA (Serial Data) — линия для передачи данных
  • SCL (Serial Clock) — линия тактового сигнала

Как работает I2C интерфейс на Arduino?

  1. Ведущее устройство (обычно Arduino) инициирует связь и генерирует тактовый сигнал на линии SCL.
  2. Каждое ведомое устройство на шине имеет уникальный 7-битный адрес.
  3. Ведущий отправляет адрес нужного ведомого и бит чтения/записи.
  4. Адресованное устройство отвечает и начинается обмен данными.
  5. Передача завершается специальным стоп-сигналом от ведущего.

Такой подход позволяет подключить до 128 устройств на одну шину I2C, что делает его очень удобным для сложных проектов.


Преимущества использования I2C в проектах Arduino

Почему стоит использовать I2C интерфейс в проектах на Arduino? Вот основные преимущества:

  • Простота подключения — требуется всего 2 провода для соединения множества устройств
  • Возможность подключения до 128 устройств на одну шину
  • Встроенная поддержка в Arduino — есть готовая библиотека Wire
  • Низкое энергопотребление по сравнению с параллельными интерфейсами
  • Надежность передачи данных благодаря подтверждениям
  • Гибкость — поддерживает разные скорости передачи

Эти особенности делают I2C отличным выбором для проектов, где нужно соединить несколько датчиков, дисплеев или других периферийных устройств с Arduino.

Как подключить I2C устройства к Arduino

Подключение устройств по I2C интерфейсу к Arduino очень простое:

  1. Соедините линию SDA устройства с пином A4 (SDA) Arduino
  2. Соедините линию SCL устройства с пином A5 (SCL) Arduino
  3. Подключите питание и землю устройства к соответствующим пинам Arduino
  4. Добавьте подтягивающие резисторы 4.7 кОм между SDA/SCL и VCC, если их нет в устройстве

Важно помнить, что все устройства на шине I2C должны иметь общую землю. Также убедитесь, что напряжение логических уровней устройств совместимо с Arduino (обычно 5В или 3.3В).

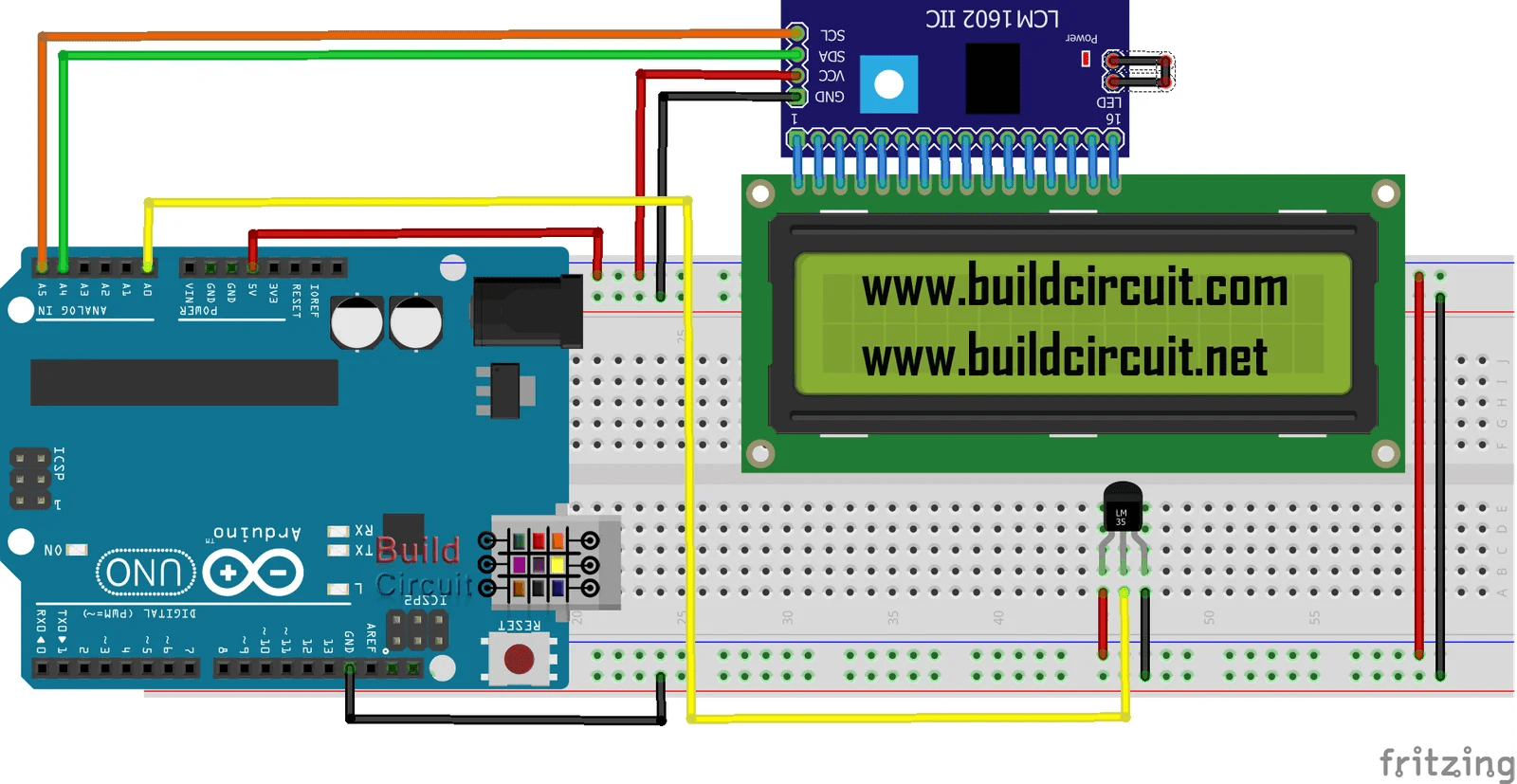

Типичная схема подключения I2C устройств к Arduino:

  • Arduino A4 (SDA) → SDA устройства
  • Arduino A5 (SCL) → SCL устройства
  • Arduino 5V → VCC устройства
  • Arduino GND → GND устройства

Такая простая схема позволяет подключить практически любое I2C-совместимое устройство к Arduino.

Программирование обмена данными по I2C на Arduino

Как настроить обмен данными между Arduino и I2C устройствами? Для этого используется встроенная библиотека Wire. Вот основные шаги:

  1. Подключите библиотеку Wire в скетче: #include <Wire.h>
  2. В setup() инициализируйте I2C: Wire.begin()
  3. Для отправки данных используйте Wire.beginTransmission(), Wire.write() и Wire.endTransmission()
  4. Для чтения данных — Wire.requestFrom() и Wire.read()

Пример простого скетча для отправки данных по I2C:


#include <Wire.h>

void setup() {
  Wire.begin(); // Инициализация I2C
}

void loop() {
  Wire.beginTransmission(0x68); // Начало передачи на адрес 0x68
  Wire.write(0x00); // Отправка байта данных
  Wire.endTransmission(); // Завершение передачи
  delay(100);
}

Этот код отправляет один байт данных на устройство с адресом 0x68 каждые 100 мс.


Популярные I2C устройства для Arduino

Какие устройства можно подключить к Arduino по I2C интерфейсу? Вот список наиболее популярных:

  • OLED дисплеи (SSD1306, SH1106)
  • LCD дисплеи с I2C модулем
  • Датчики температуры и влажности (BME280, SHT31)
  • Акселерометры и гироскопы (MPU-6050, LSM9DS1)
  • Часы реального времени (DS3231, PCF8523)
  • Расширители портов ввода-вывода (PCF8574, MCP23017)
  • АЦП и ЦАП (ADS1115, MCP4725)

Все эти устройства легко интегрируются в проекты на Arduino благодаря I2C интерфейсу. Для большинства из них есть готовые библиотеки, упрощающие работу.

Отладка I2C соединений в Arduino проектах

Как проверить правильность работы I2C устройств в вашем проекте? Вот несколько полезных советов:

  • Используйте I2C сканер для определения адресов подключенных устройств
  • Проверьте правильность подключения SDA и SCL линий
  • Убедитесь в наличии подтягивающих резисторов на шине
  • Используйте осциллограф для анализа сигналов на шине
  • Добавьте отладочный вывод в Serial Monitor

Пример скетча I2C сканера:



#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(9600);
  Serial.println("I2C Scanner");
}

void loop() {
  byte error, address;
  int nDevices = 0;

  for(address = 1; address < 127; address++ ) {
    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0) {
      Serial.print("I2C device found at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.println(address, HEX);
      nDevices++;
    }
  }

  if (nDevices == 0)
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");

  delay(5000);
}

Этот код сканирует все возможные I2C адреса и выводит найденные устройства в Serial Monitor.

Расширение возможностей I2C в Arduino проектах

Как можно расширить функциональность I2C интерфейса в проектах Arduino? Вот несколько продвинутых техник:

  • Использование Arduino в качестве I2C ведомого устройства
  • Реализация нескольких I2C шин на одной плате
  • Применение I2C мультиплексоров для увеличения числа устройств
  • Использование прерываний для асинхронного обмена данными
  • Реализация собственных I2C протоколов для специфических задач

Пример настройки Arduino как I2C ведомого:



#include <Wire.h>

#define SLAVE_ADDRESS 0x08

void setup() {
  Wire.begin(SLAVE_ADDRESS);
  Wire.onReceive(receiveEvent);
  Wire.onRequest(requestEvent);
  Serial.begin(9600);
}

void loop() {
  delay(100);
}

void receiveEvent(int howMany) {
  while (Wire.available()) {
    char c = Wire.read();
    Serial.print(c);
  }
  Serial.println();
}

void requestEvent() {
  Wire.write("Hello from Arduino!");
}

Этот код настраивает Arduino как I2C ведомое устройство с адресом 0x08, способное принимать и отправлять данные.

Заключение: эффективное использование I2C в Arduino проектах

I2C интерфейс предоставляет огромные возможности для создания сложных и функциональных проектов на базе Arduino. Его простота, гибкость и широкая поддержка различными устройствами делают его незаменимым инструментом для любого Arduino разработчика.

Ключевые моменты для эффективного использования I2C:

  • Правильно выбирайте устройства с учетом их I2C адресов
  • Соблюдайте правила подключения и используйте качественные провода
  • Изучите документацию к используемым устройствам
  • Используйте готовые библиотеки, но не бойтесь писать свой код
  • Применяйте отладочные инструменты для диагностики проблем

Освоив I2C интерфейс, вы сможете создавать более сложные и интересные проекты на Arduino, комбинируя различные датчики, дисплеи и другие устройства в единую систему.
