Что такое Arduino и для чего она используется. Как начать работу с Arduino. Какие компоненты нужны для первых проектов. Как написать и загрузить первую программу. Какие существуют распространенные ошибки новичков при работе с Arduino.
Что такое Arduino и почему она так популярна среди начинающих электронщиков
Arduino — это открытая платформа для разработки электронных устройств, которая пользуется огромной популярностью среди начинающих электронщиков и любителей. В чем же секрет ее успеха?
Во-первых, Arduino очень проста в освоении даже для тех, кто раньше не имел дела с программированием микроконтроллеров. Платформа имеет простой язык программирования на основе C++, понятную среду разработки и множество готовых библиотек для работы с различными компонентами.
Во-вторых, Arduino обладает огромным сообществом пользователей по всему миру. Благодаря этому в интернете можно найти массу обучающих материалов, готовых проектов и ответов на любые вопросы новичков.
В-третьих, Arduino — это открытая платформа. Это означает, что любой может создавать свои платы и компоненты, совместимые с Arduino. Благодаря этому существует огромный выбор недорогих плат и модулей для самых разных задач.
Наконец, Arduino позволяет быстро создавать работающие прототипы устройств. Это делает ее отличным инструментом как для обучения, так и для реализации любительских и коммерческих проектов.
С чего начать знакомство с Arduino: необходимые компоненты для первых проектов
Для того чтобы начать работу с Arduino, понадобится следующий минимальный набор компонентов:
- Плата Arduino (например, Arduino Uno)
- USB-кабель для подключения платы к компьютеру
- Макетная плата для сборки схем
- Набор проводов для соединений
- Светодиоды разных цветов
- Резисторы (220 Ом для светодиодов)
- Кнопки
С таким базовым набором можно собрать много интересных проектов для начинающих. По мере освоения платформы набор компонентов можно расширять, добавляя различные датчики, моторы, дисплеи и другие модули.
Подключаем Arduino к компьютеру и устанавливаем необходимое ПО
Для программирования Arduino нужно выполнить следующие шаги:
- Скачайте и установите Arduino IDE с официального сайта arduino.cc
- Подключите плату Arduino к компьютеру с помощью USB-кабеля
- Запустите Arduino IDE
- Выберите тип платы и порт в меню «Инструменты»
- Напишите программу или откройте пример
- Нажмите кнопку «Загрузить» для загрузки программы на плату
После этого программа начнет выполняться на Arduino. Для проверки можно загрузить пример Blink, который заставит мигать встроенный светодиод на плате.
Пишем первую программу для Arduino: мигающий светодиод
Классический пример для начинающих — это программа, заставляющая мигать светодиод. Вот простой код для этого:
«`cpp void setup() { pinMode(13, OUTPUT); } void loop() { digitalWrite(13, HIGH); delay(1000); digitalWrite(13, LOW); delay(1000); } «`Попробуйте загрузить эту программу на Arduino и посмотрите, как замигает светодиод. Затем поэкспериментируйте с изменением значений задержки и добавлением внешних светодиодов.
Основы программирования Arduino: структура скетча и базовые функции
Программы для Arduino называются скетчами и имеют следующую базовую структуру:
«`cpp // Глобальные переменные и подключение библиотек void setup() { // Код, выполняемый один раз при запуске } void loop() { // Код, выполняемый циклически } «`Основные функции, которые нужно знать начинающему:
- pinMode() — установка режима работы пина (INPUT или OUTPUT)
- digitalWrite() — запись HIGH или LOW на цифровой пин
- digitalRead() — чтение состояния цифрового пина
- analogWrite() — запись аналогового значения (ШИМ) на пин
- analogRead() — чтение аналогового значения с пина
- delay() — пауза в миллисекундах
Освоив эти базовые функции, вы сможете создавать множество интересных проектов на Arduino.
Подключаем внешние компоненты: работа с макетной платой и схемы соединений
Макетная плата (breadboard) — это удобный инструмент для быстрого прототипирования электронных схем без пайки. Вот основные принципы работы с макетной платой:
- Отверстия в каждом ряду соединены между собой
- Длинные боковые шины обычно используются для питания и земли
- Компоненты вставляются в отверстия и соединяются проводами
- Для надежного контакта используйте однопроводные провода
При подключении компонентов к Arduino важно соблюдать следующие правила:
- Всегда используйте резисторы для ограничения тока через светодиоды
- Соблюдайте полярность при подключении светодиодов и других полярных компонентов
- Не превышайте максимально допустимый ток пинов Arduino (обычно 20-40 мА)
- Используйте внешнее питание для мощных потребителей (моторы, реле и т.д.)
Схемы соединений обычно представляют в виде принципиальных схем или схем на макетной плате. Научитесь читать такие схемы — это важный навык для работы с Arduino.
Популярные проекты для начинающих: от светофора до метеостанции
Освоив основы Arduino, можно переходить к более сложным и интересным проектам. Вот несколько идей для начинающих:

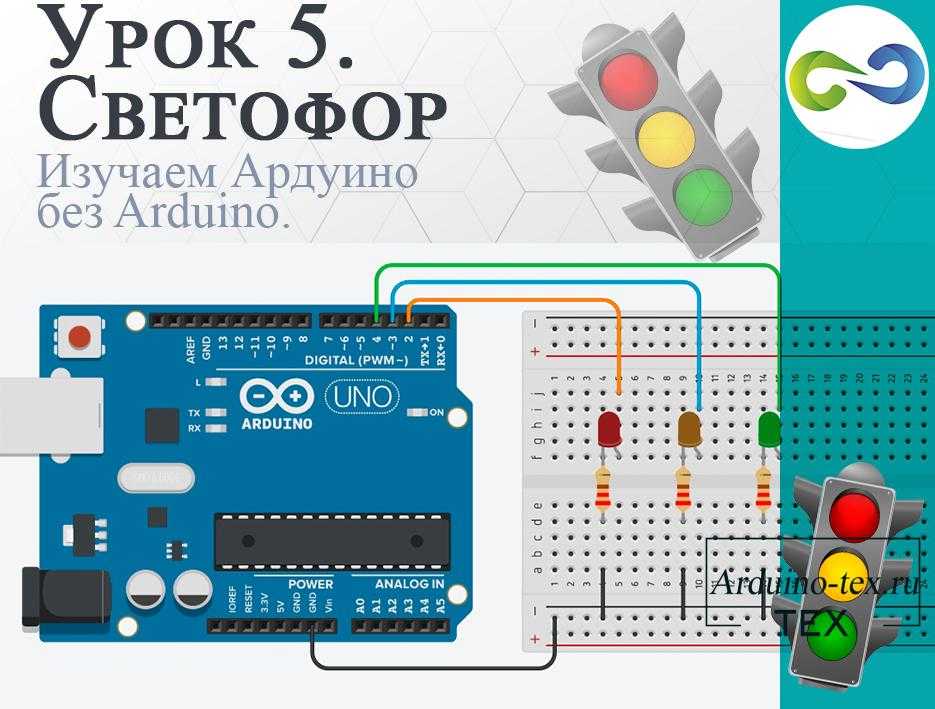

- Светофор с переключением режимов кнопкой
- Термометр с выводом на LCD-дисплей
- Сервопривод, управляемый потенциометром
- Охранная система с датчиком движения и сиреной
- Автоматическая поливалка для растений
- Метеостанция с датчиками температуры, влажности и давления
- Робот, объезжающий препятствия
Каждый из этих проектов поможет освоить работу с новыми компонентами и расширит ваши навыки программирования Arduino. Не бойтесь экспериментировать и создавать свои уникальные устройства!
Типичные ошибки новичков при работе с Arduino и как их избежать
При работе с Arduino новички часто допускают одни и те же ошибки. Вот некоторые из них и способы их избежать:
Неправильное подключение компонентов
Всегда внимательно проверяйте схему перед подачей питания. Неправильное подключение может привести к выходу из строя компонентов или самой платы Arduino.
Игнорирование ограничений по току
Не пытайтесь подключать мощные потребители напрямую к пинам Arduino. Используйте транзисторы или реле для управления большими токами.
Забывание про подтягивающие резисторы
При использовании кнопок и других цифровых входов не забывайте про подтягивающие резисторы. Без них вход может «плавать», давая случайные значения.
Неправильное использование аналоговых пинов
Помните, что аналоговые пины Arduino могут только считывать значения, но не выводить аналоговый сигнал (кроме ШИМ на некоторых пинах).
Игнорирование документации
Всегда читайте документацию к используемым компонентам и библиотекам. Это поможет избежать многих ошибок и сэкономит время на отладку.
Отсутствие комментариев в коде
Комментируйте свой код, особенно сложные моменты. Это поможет вам самим разобраться в нем позже и облегчит отладку.
Избегая этих типичных ошибок, вы сможете быстрее и эффективнее осваивать Arduino и создавать более надежные проекты.
